Caractéristiques	Détails
Type de hotte	Hotte aspirante murale asymétrique
Dimensions	Largeur : 90 cm
Débit d'air	Jusqu'à 700 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Éclairage	LED intégrée pour une meilleure visibilité
Filtre	Filtre à graisse en aluminium, lavable au lave-vaisselle
Installation	Installation murale, nécessite un conduit d'évacuation
Consommation énergétique	Classe énergétique : A
Maintenance	Nettoyage régulier du filtre et de la surface extérieure
Sécurité	Protection contre les surchauffes, conforme aux normes de sécurité
Garantie	2 ans de garantie constructeur
Informations supplémentaires	Design moderne, disponible en plusieurs finitions

FOIRE AUX QUESTIONS - Atrium2 Asymétrique ROBLIN

Comment nettoyer les filtres de la hotte ROBLIN Atrium2 Asymétrique ?

Pour nettoyer les filtres, retirez-les de la hotte et rincez-les à l'eau chaude savonneuse. Laissez-les sécher complètement avant de les remettre en place.

La hotte ne s'allume pas, que faire ?

Vérifiez que la hotte est correctement branchée à une prise électrique et que le disjoncteur n'est pas déclenché. Si tout semble en ordre, essayez de réinitialiser l'appareil.

Quel type de filtre dois-je utiliser pour la ROBLIN Atrium2 Asymétrique ?

Cette hotte utilise des filtres métalliques en aluminium ou des filtres à charbon. Assurez-vous de choisir le bon type en fonction de votre installation (filtration à circulation ou à évacuation).

La hotte fait un bruit anormal, que faire ?

Un bruit anormal peut indiquer un problème avec le moteur ou un objet bloquant les pales du ventilateur. Vérifiez l'intérieur de la hotte pour tout obstruction et contactez un professionnel si le problème persiste.

À quelle fréquence dois-je remplacer les filtres à charbon ?

Il est recommandé de remplacer les filtres à charbon tous les 6 mois à 1 an, selon l'utilisation de la hotte. Vérifiez régulièrement leur état pour assurer une efficacité optimale.

Comment régler la puissance d'aspiration de la hotte ?

Utilisez le panneau de commande pour sélectionner le niveau de puissance souhaité. La plupart des hottes ROBLIN offrent plusieurs vitesses d'aspiration.

La hotte ne filtre pas correctement les odeurs, que faire ?

Vérifiez que les filtres sont propres et en bon état. Si les filtres sont usés, remplacez-les. Assurez-vous également que la hotte est en mode d'extraction si vous utilisez un conduit d'évacuation.

Puis-je installer la hotte sans évacuation extérieure ?

Oui, la ROBLIN Atrium2 Asymétrique peut être utilisée en mode recyclage avec des filtres à charbon si l'évacuation extérieure n'est pas possible.

Comment puis-je réduire la consommation d'énergie de ma hotte ?

Utilisez la vitesse la plus basse nécessaire pour éliminer les odeurs et la vapeur. Éteignez la hotte lorsque vous n'en avez pas besoin et maintenez les filtres propres.

Quelle est la garantie de la hotte ROBLIN Atrium2 Asymétrique ?

La hotte est généralement livrée avec une garantie de 2 ans. Vérifiez les documents fournis lors de l'achat pour les détails spécifiques de la garantie.

MODE D'EMPLOI Atrium2 Asymétrique ROBLIN

Mode d'emploi et installation

Hotte de Cuisine

ATRIUM Asymétrique Murale

F SOMMAIRE

RACCORDEMENT ÉLECTRIQUE

CONSEILS D'INSTALLATIONS

POSE DE L'APPAREIL

FONCTIONNEMENT

CONSEILS D'UTILISATIONS

ENTRETIEN

GARANTIE ET SERVICE APRÈS-VENTE

REMARQUES

GB CONTENTS

ELECTRICAL WIRING

INSTALLATION ADVICE

Nous vous remercions de la confiance que vous nous avez accordée en choisissant un appareil de la gamme ROBLIN.

Celui-ci a fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui vous expliquera comment l'installer, l'utiliser et l'entretenir dans les meilleures conditions.

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

1 RACCORDEMENT ÉLECTRIQUE.

- La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 x 0,75 mm² comportant une fiche normalisée 10/16 A avec système de mise à la terre.

Mode de protection : classe I. Tension d'alimentation : 220-240 V mono - 50Hz / 220 V - 60Hz.

Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte

- Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.

2 CONSEILS D'INSTALLATION.

- Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de 0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d'installer toute hotte ou groupe d'aspiration à une distance inférieure à 0,65 m du plan de travail (risque d'inflammation des filtres). La fumée doit monter naturellement vers la zone de captation.

- Respecter le diamètre de sortie de l'appareil : la hotte ne doit en aucun cas être raccordée à un conduit de ventilation mécanique contrôlée (V.M.C.).

- Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité à véhiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.

- Positionner le plan de cuisson au plus près de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.

- Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effectuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pas mettre la cuisine en dépression.

- Prévoir une aération suffisante lorsqu'un appareil de cuisson ou autre utilise simultanément l'air ambiant de la pièce où est installée la hotte.

- La dépression maximum crée dans la pièce doit être inférieur à 0.04 mbar, ce qui évite un retour de gaz de combustion.

- L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.

- Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

3 POSE DE L'APPAREIL

Montage et raccordement doivent être réalisés par un installateur* qualifié.

(*) Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et tout recours en cas d'accident.

Attention: prendre bien soin d'employer les chevilles adaptées au support, se renseigner au près des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en cas d'accrochage défectueux dû au perçage et chevillage.

1) Tracer sur la paroi une verticale jusqu'au plafond à l'emplacement de la hotte au centre de la zone prévue pour le montage de la hotte (Fig.1 & 2, rep. 1). Cette ligne sert pour aligner verticalement les différentes parties.
2) Positionner le support de conduit (Fig. 1 & 2, Rep. 2), centré sur la verticale à 1 à 2 mm du plafond ou de la limite supérieure et marquer sur la paroi les deux alésages du support. Effectuer sur la paroi deux trous avec un foret ∅ 8 mm. Fixer le support de conduit (Rep. 2) à l'aide des vis (12a) 4.2 x 44,4 et des chevilles fournies. Puis positionner et fixer comme indiqué Fig. 2 le second support (Rep. 2) pour une hauteur standard de haut de conduit de 450 mm.
3) Définir la position des trous de fixation Fig. 1 & 2, Rep. 1 & Rep 9 :

Marquer un point sur la ligne verticale à une distance du plan de cuisson de :

d = 945 min (mesure sans crédence).

d = hauteur crédence + 295 mm (mesure avec crédence).

La hauteur H est la hauteur minimum en mm du plan de cuisson au bas de la hotte (Rep. 3).

Tracer sur le point marqué une ligne horizontale parallèle au plan de cuisson. Effectuer sur la paroi les deux trous 1 avec un foret ∅ 8 mm. Insérer les chevilles et visser les vis 4.2 x 44,4 fournies en laissant un espace de 5-6 mm nécessaire pour l'accrochage du corps de la hotte (Fig. 3a). Il sera possible d'effectuer de petits ajustages au moyen des vis de réglage de la hotte (Voir Montage du corps de la hotte). La hotte peut avoir une excursion maximum de 16 mm.

Crédence (Option) : La hauteur de la hotte par rapport au plan de cuisson est déterminée, dans ce cas par la hauteur de la crédence Rep B et par l'éventuel dosseret du plan de travail. La crédence doit être montée avant le corps de la hotte et si l'on désire la fixer contre le mur tant en haut qu'en bas, il est nécessaire de la positionner à la juste hauteur. Etant donné qu'il s'agit d'une opération compliquée, elle doit être effectuée exclusivement par l'installateur de la cuisine ou par du personnel compétent connaissant toutes les dimensions finales des meubles.

4) Montage du corps de la hotte : Avant d'entreprendre l'installation, il est nécessaire de régler les étriers du support en tournant dans le sens des aiguilles d'une montre les vis de réglage Vr jusqu'en fin de course (Fig. 3b). Accrocher le corps (Rep. 5) sur les deux vis 1 précédemment installées (Fig. 3a). Mettre la hotte de niveau en tournant les vis de réglage Vr et compléter le serrage des vis 1.

5) Raccordement

- Pour la version Evacuation Extérieure :

a- Mettre en place le clapet anti-retour (Rep. 8) sur la sortie de l'appareil (Rep. 6) et raccorder le tuyau flexible (Fig. 5) à l'évacuation extérieure et la sortie de l'appareil (Rep. 6). Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés. b- Enlever les filtres à graisse et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du moteur (Fig. 4). Raccorder électriquement la hotte (Voir paragraphe Raccordement Electrique) et vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.
c- Conduit supérieur : Elargir légèrement les 2 bords latéraux (Fig.5, Rep. 7a) et les accrocher derrière les support (Rep. 2), refermer jusqu'à la butée. Fixer latéralement aux support (Rep. 2) à l'aide des 4 vis (12c) 2.9 x 9.5 fournies.
d- Conduit inférieur : Elargir légèrement les 2 bords latéraux (Fig.5, Rep. 7b) et les accrocher entre le conduit supérieur et la paroi; refermer jusqu'à la butée. fixer latéralement la partie inférieur au corps de la hotte à l'aide des 2 vis (12c) 2.9 x 9.5 fournies.
• Pour la version Recyclage:

a- Fixer les supports (Rep.4) du déflecteur sur la fixation du haut de conduit, le déflecteur est fixé avec les mêmes vis que le support de haut de conduit (Fig.7, rep. 2). S'assurer que les sorties se trouvent au niveau des ouies du conduit aussi bien en horizontal qu'en vertical.
b- Installer un tuyau de diamètre approprié (Non fourni) entre la sortie de l'appareil et à l'entrée du déflecteur. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés.
c- Enlever les filtres à graisse et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du moteur (Fig. 4). Raccorder électriquement la hotte (Voir paragraphe Raccordement Electrique) et vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.
d- Enlever les filtres métalliques et placer la cartouches à charbon actif dans son logement en exerçant une pression sur les languettes A (Fig. 8).
e- Conduit supérieur : Elargir légèrement les 2 bords latéraux (Fig.7, Rep. 7a) et les accrocher derrière les support (Rep. 2), refermer jusqu'à la butée. Fixer latéralement aux support (Rep. 2) à l'aide des 4 vis (12c) 2.9 x 9.5 fournies.
f- Conduit inférieur : Elargir légèrement les 2 bords latéraux (Fig.7, Rep. 7b) et les accrocher entre le conduit supérieur et la paroi; refermer jusqu'à la butée. fixer latéralement la partie inférieur au corps de la hotte à l'aide des 2 vis (12c) 2.9 x 9.5 fournies.

4 FONCTIONNEMENT

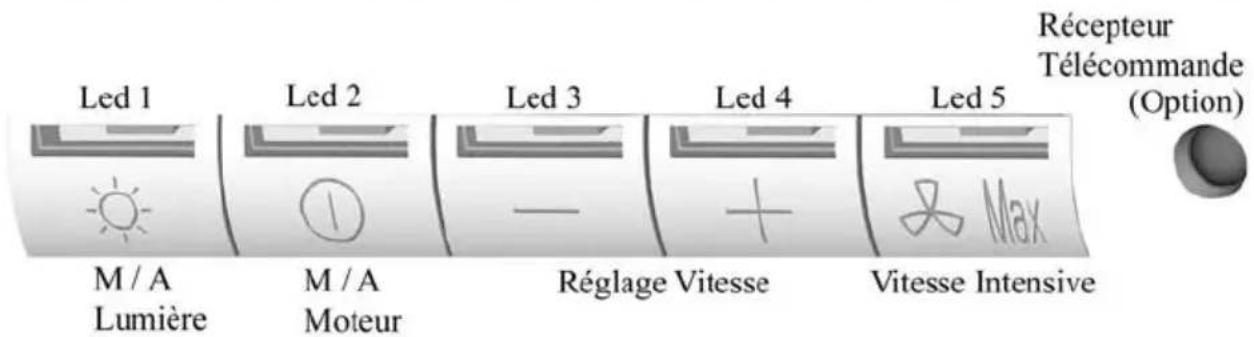

Led 1 M / A Lumière Led 2 M / A Moteur Led 3 Réglage Vitesse Led 4 Vitesse Intensive Réccepteur Télécommande (Option) Led 5

a) Configuration

Evacuation extérieure ou recyclage :

Votre hotte est programmée pour fonctionner en mode évacuation extérieure. Si vous souhaitez l'utiliser en mode recyclage, vous devez impérativement la configurer suivant la procédure suivante :

Mise en recyclage ( l'air est filtré puis renvoyé dans la cuisine) :

Moteur et éclairage éteints, appuyer sur la touche (+) jusqu'aux clignotements des 5 leds :

Deux clignotements des 5 leds indiquent l'enregistrement de la mise en recyclage.

Retour en mode évacuation ( L'air est filtré puis évacué à l'extérieur de l'habitation):

Moteur et éclairage éteints, appuyer sur la touche (+) jusqu'aux clignotements des 5 leds :

Un clignotement des 5 leds indiquera l'enregistrement de la mise en évacuation extérieure.

b) Fonctions de base :

Eclairage :

Mise en marche en appuyant sur la touche 1 (lumière). La led 1 visualise l'état de l'éclairage

Moteur :

Mise en marche en appuyant sur la touche 2 (moteur). Il est possible de modifier le débit d'aspiration de la hotte à l'aide des touches vitesse + et vitesse –, en gardant la touche enfoncée jusqu'à l'obtention de la vitesse désirée. Le niveau de vitesse est visualisé par les leds 2, 3, 4 qui s'allument au fur et à mesure de l'accroissement de la vitesse :

Led 2 = niveau minimum

Led 2 et 3 = niveau intermédiaire

Led 2, 3 et 4 = niveau élevé

Un débit d'aspiration maximal peut être obtenu directement en appuyant sur la touche vitesse intensive

(5).

c) Fonctions complémentaires :

• Vitesse intensive temporisée

Pour obtenir une bonne efficacité d'évacuation, nous vous conseillons en début de cuisson une période de fonctionnement en position intensive. Elle créera un flux d'air permettant de capter les premières fumées ou vapeurs dès leur apparition. Pour cette fonction il convient de suivre la procédure suivante :

• Mettre le moteur en marche (touche 2), puis sélectionner à l'aide des touches (+) et (-) la vitesse souhaitée pendant la cuisson.
• Appuyer sur la touche 5 (vitesse intensive). Cette fonction peut être arrêtée en appuyant à nouveau sur la touche 5.

Temporisation de 5 minutes de l'arrêt de la vitesse intensive:

Par défaut cette fonction n'est pas activée.

Pour accéder à la programmation de cette fonction, la lumière doit être éteinte et le moteur arrêté.

Appuyer sur la touche réglage vitesse (-) :

Un clignotement des Leds 2, 3, et 4 = fonction désactivée.

Deux clignotements des Leds 2, 3, et 4 = fonction activée.

Il est possible d'arrêter manuellement la vitesse intensive avant le délai de 5 minutes en appuyant à nouveau sur la touche 5 (Vitesse intensive).

Pendant cette temporisation de 5 minutes, l'indication de saturation filtres est désactivée.

Si un arrêt différé de la hotte est programmé, la vitesse intensive commandée manuellement ou temporisée sera désactivée par cet arrêt différé après 5, 10 ou 15 minutes. Il est possible d'arrêter manuellement la vitesse intensive avant l'arrêt différé de la hotte en appuyant à nouveau sur la touche 5 (Vitesse intensive).

- Arrêt différé :

Cette fonction permet, après l'arrêt de la cuisson, d'évacuer les dernières fumées et odeurs résiduelles et en fin de cuisson, d'arrêter totalement la hotte (moteur + éclairage).

Pour accéder à la programmation de ce réglage la lumière doit être éteinte et le moteur arrêté.

Appuyer sur la touche vitesse intensive 5 :

- 2 clignotements des leds 1 & 5 confirmeront l'enregistrement de l'arrêt après 5 minutes.

- 3 clignotements des leds 1 & 5 confirmeront l'enregistrement de l'arrêt après 10 minutes.

- 4 clignotements des leds 1 & 5 confirmeront l'enregistrement de l'arrêt après 15 minutes.

- 1 seul clignotement des leds 1 & 5 confirmera la suppression de la fonction arrêt différé.

La hotte peut ensuite être mise en marche sur la vitesse choisie. Le clignotement des leds 2, 3, 4 (suivant la vitesse initialement prévue) indiquera que la fonction arrêt différé est bien programmée :

• 1 clignotement = arrêt après 5 minutes
• 2 clignotements = arrêt après 10 minutes
• 3 clignotements = arrêt après 15 minutes

- Indication de saturation des filtres métalliques :

Après 200 heures de fonctionnement 1 bref clignotement de la Led 1 indique qu'il faut nettoyer les filtres métalliques (voir paragraphe entretien)

Pour accéder à la remise à zéro de la fonction indiquant la saturation des filtres, la lumière doit être éteinte et le moteur arrêté.

Appuyer sur la touche (+) pendant 3 à 4 secondes. Le clignotement des Leds 1, 2, 3, 4, et 5 confirme la remise à zéro.

- Indication de saturation des filtres charbon :

Après 400 heures de fonctionnement 2 brefs clignotements de la Led 1 indique qu'il faut remplacer les filtres charbon et nettoyer à nouveau les filtres métalliques.

Pour activer la fonction Indication de saturation filtre charbon, la lumière doit être éteinte et le moteur arrêté. Appuyer sur la touche (+) pendant 10 secondes.

1 clignotement des Leds 1, 2, 3, 4, et 5 = fonction désactivée.

2 clignotements des Leds 1, 2, 3, 4, et 5 = fonction activée.

La méthode de remplacement de la cartouche est indiquée au paragraphe 3 (Recyclage)

- Configuration réception télécommande :

Votre hotte est programmée pour fonctionner sans réception télécommande. Si vous souhaitez l'utiliser avec la télécommande, vous devez impérativement la configurer suivant la procédure suivante :

Moteur et éclairage éteints, appuyer sur la touche 1 (éclairage) jusqu'au clignotement de la led 1 :

Deux clignotements de la led 1 indiquent que la télécommande est activée.

Un clignotement de la led 1 indique que la télécommande est désactivée.

Attention, la télécommande doit être équipée de piles alcalines standards : LR003-AAA, 1.5V comme décrit Fig. 9. Ces piles devraient assurer un usage optimum de longue durée et doivent être positionnées correctement, elles peuvent exploser si elles sont endommagées ou exposées à la chaleur. Ne pas les jeter dans le feu. Afin de préserver l'environnement, merci de déposer ces piles dans un conteneur approprié.

5 CONSEILS D'UTILISATION.

• Pour obtenir une efficacité maximum d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée pour les cuissons à feu doux et pour les sauces. La deuxième pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur.
- IMPORTANT. NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL

Ne laissez jamais de flammes libres sous la hotte en fonctionnement.

- Les fritures nécessitent une surveillance permanente, l'huile surchauffée pouvant s'enflammer.

6 ENTRETIEN.

Déconnecter le câble d'alimentation pour toute intervention électrique.

L'appareil a été conçu pour faciliter au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

- Nettoyage des filtres métalliques.

Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rinçage) ou au lave- vaisselle (tous les deux mois environ pour une utilisation normale).

- Carrosserie.

Nettoyer régulièrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilisez jamais d'éponges ou de chiffons trempés

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air

- Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.

Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.

- Éclairage.

Avant toute intervention sur l'appareil, mettre l'interrupteur d'allumage des lampes en position éteinte.

Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

7 GARANTIE ET SERVICE APRÈS-VENTE.

• En cas d'anomalie de fonctionnement, prévenez votre installateur qui devra vérifier l'appareil et son raccordement.

• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplacé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.

• Débrancher complètement l'appareil.

• Exigez toujours l'utilisation de pièces de rechange d'origine. La non observation de cette prescription peut compromettre la sécurité de l'appareil.
• Lors de la commande de pièces détachées, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte.
• Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle.

Cette garantie ne couvre pas les consommables comme :

• L'éclairage : lampes incandescentes, halogènes ...
• Les filtres.

8 REMARQUES.

Cet équipement est conforme à la norme européenne sur la basse tension 2006/95/CE relative à la sécurité électrique et aux normes européennes: 2004/108/CE relative à la compatibilité électromagnétique et 93/68 relative au marquage CE.

Lorsque ce symbole d'une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Votre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau. Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.

Fiche de sécurité class 1, 250 V\~ 10A

2 poles + terre.
