EUC19002W - Congélateur ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Congélateur vertical, capacité nette de 190 litres, classe énergétique A++
Dimensions	Hauteur : 145 cm, Largeur : 60 cm, Profondeur : 65 cm
Température de congélation	-18°C
Fonctionnalités	Fonction de congélation rapide, tiroirs transparents pour une meilleure visibilité
Utilisation	Idéal pour stocker des aliments surgelés, facile d'accès grâce à son design ergonomique
Entretien	Dégivrage manuel recommandé, nettoyage régulier des surfaces extérieures
Sécurité	Système de verrouillage, alarme de température en cas de défaillance
Informations générales	Poids : 60 kg, garantie de 2 ans, niveau sonore : 42 dB

FOIRE AUX QUESTIONS - EUC19002W ELECTROLUX

Comment régler la température de mon congélateur ELECTROLUX EUC19002W ?

Pour régler la température, utilisez le thermostat situé à l'intérieur du congélateur. Tournez le bouton vers la droite pour abaisser la température et vers la gauche pour l'augmenter.

Pourquoi mon congélateur ne refroidit-il pas correctement ?

Vérifiez si la porte est bien fermée, si le thermostat est réglé sur une température appropriée, et assurez-vous qu'il y a suffisamment d'espace autour du congélateur pour une bonne circulation de l'air.

Quels sont les signes que mon congélateur ELECTROLUX EUC19002W a besoin d'entretien ?

Des signes d'entretien incluent une accumulation de givre excessive, des bruits inhabituels, ou si la température à l'intérieur ne reste pas constante. Dans ce cas, contactez un professionnel.

Comment dégivrer mon congélateur ?

Pour dégivrer, débranchez le congélateur, videz son contenu et laissez la glace fondre naturellement. Vous pouvez placer des serviettes pour absorber l'eau. Ne jamais utiliser d'objets pointus pour gratter la glace.

Mon congélateur fait un bruit étrange, que dois-je faire ?

Vérifiez si le congélateur est de niveau et s'il est bien installé. Des bruits peuvent également provenir de l'évaporateur ou du compresseur. Si le bruit persiste, contactez le service après-vente.

Quelle est la capacité de stockage de mon congélateur ELECTROLUX EUC19002W ?

La capacité de stockage est de 190 litres, ce qui permet de conserver une grande quantité d'aliments surgelés.

Comment nettoyer l'intérieur de mon congélateur ?

Pour nettoyer l'intérieur, utilisez un mélange d'eau tiède et de bicarbonate de soude. Évitez les produits chimiques agressifs. Essuyez avec un chiffon propre et sec.

Que faire si l'indicateur lumineux du congélateur est allumé ?

Si l'indicateur lumineux est allumé, cela peut indiquer un problème de refroidissement. Vérifiez que la porte est bien fermée et que le thermostat est correctement réglé. Si le problème persiste, contactez le support technique.

Est-ce que je peux stocker des aliments chauds dans le congélateur ?

Il est recommandé de laisser les aliments refroidir à température ambiante avant de les placer dans le congélateur pour éviter une augmentation de la température interne.

MODE D'EMPLOI EUC19002W ELECTROLUX

Notice d'utilisation FR

Bienvenue dans le monde d'Electrolux

Nous vous remercions de la confiance que vous nous tiemoignez enCHOIsissant un apparéil Electrolux qui, nous espérons vous arrivagnera/agréablement au fil du temps.

Au travers d'une large gamme de produits de qualité, la volonté d'Electrolux est de vous rendre la vie plus/agréable.

Vouspouvez en voir quelques examples sur la couverture de cette notice.

Nous vous invitons à prendre quelques minutes pour découvertre ce guide qui vous permettra de profiter au moins de tous les avantages de votre nouvel apparéil.

Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sénénité.

A bientôt.

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant.

Ces averissements ont ete redigés pour voite sccurite et celte d'autrui.

Comment dire your notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Conseils et commandations

Informations liées à la protection de l'environnement

Conseils pratiques (stockage des alimentes)

Protection de l'environnement

Informations sur l'emballage de l'appareil

Les matériaux marqués par le symbole sont recyclables.

Les matériaux d'emballage sont tous recyclables.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet menager.

Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique etlectronique). En procédant à la mise au rebut de l'appareil, dans les régles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que le déchets seronttraités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous doivent d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modele).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en

service et la maintenance de votre apparéil doivent être effectuels par un professionneliel qualifié.

Votre apparéil a été concu pour être utilisé par desadultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou

industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Vous eviterez ainsi des risques matériel et corporel.

Débranche chez la vente apparéil avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs ou non inflammbables.

Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.

Si vous appeareil est equipoé d'un éclairage, débranchez l'appareil avant de procédér au changement de l'ampoule (ou du néon, etc.) pour éviter de

s'électrocuter.

Afin d'empêcher des risques d'explosion et d'incendie, ne place pas de produits inflammables ou déléments imbibés de produits inflammables à

l'intérieur, à proximé ou sur l'appareil.

Lors de la mise au rebut de votre apparéil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourraitprésenter un danger: coupez

le cable d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Respectez la chaine de froid des l'acquisition d'un aliment excepta sa consommation pour exclure le risque d'intoxication alimentaire.

Veuillez maintainant tire attentivement cette notice pour une utilisation optimale de votre apparéil.

Sommaire

Avertissements importants 35

Utilisation 35
Sécurité des enfants 36
Installation 36
Protection de l'environnement 36

A l'attention de l'utilisateur 37

Bandeau de commande 37

Utilisation 37

Mise en service 37
Réglage de la température 37
Commentcongeler 38
Conservation des produits surgelés et congelés du commerce 39
Economie d'énergie 39
Protection de l'environnement 40

Entretien et nettoyage 40

Dégivrage 40
Nettoyage 41
En cas d'absence prolongée ou de non utilisation 41

En cas d'anomalie de fonctionnement 42

Garantie 45

Service après vente 45
A l'attention de l'installateur 46
Caracteristiques techniques 47
Installation 47

Déballage 47
Avant la première utilisation 47

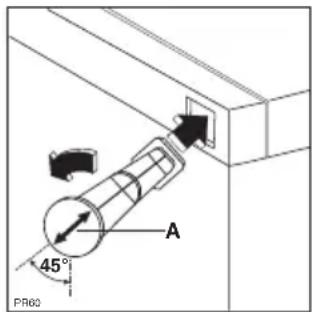

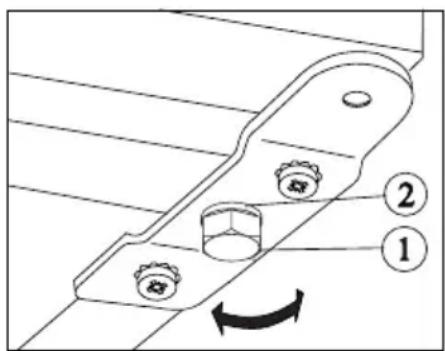

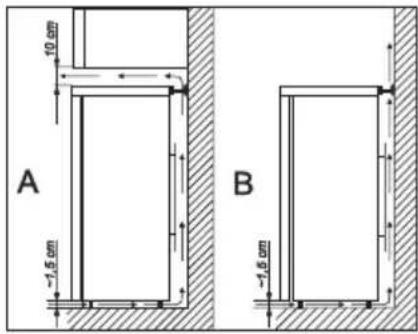

Emplacement de l'appareil 47

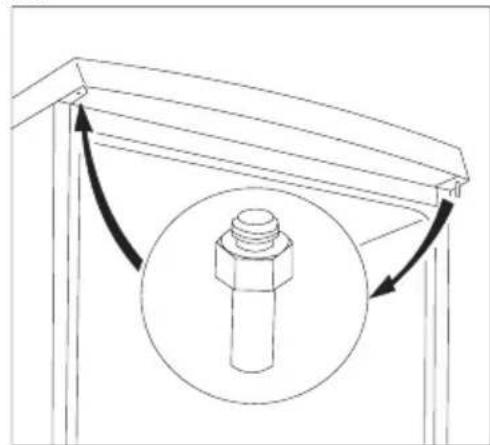

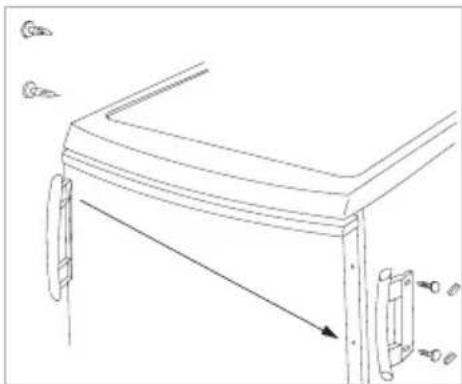

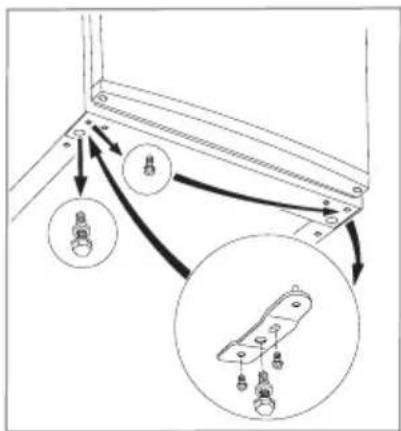

Reversibilité de la porte 48

Branchementélectrique 49

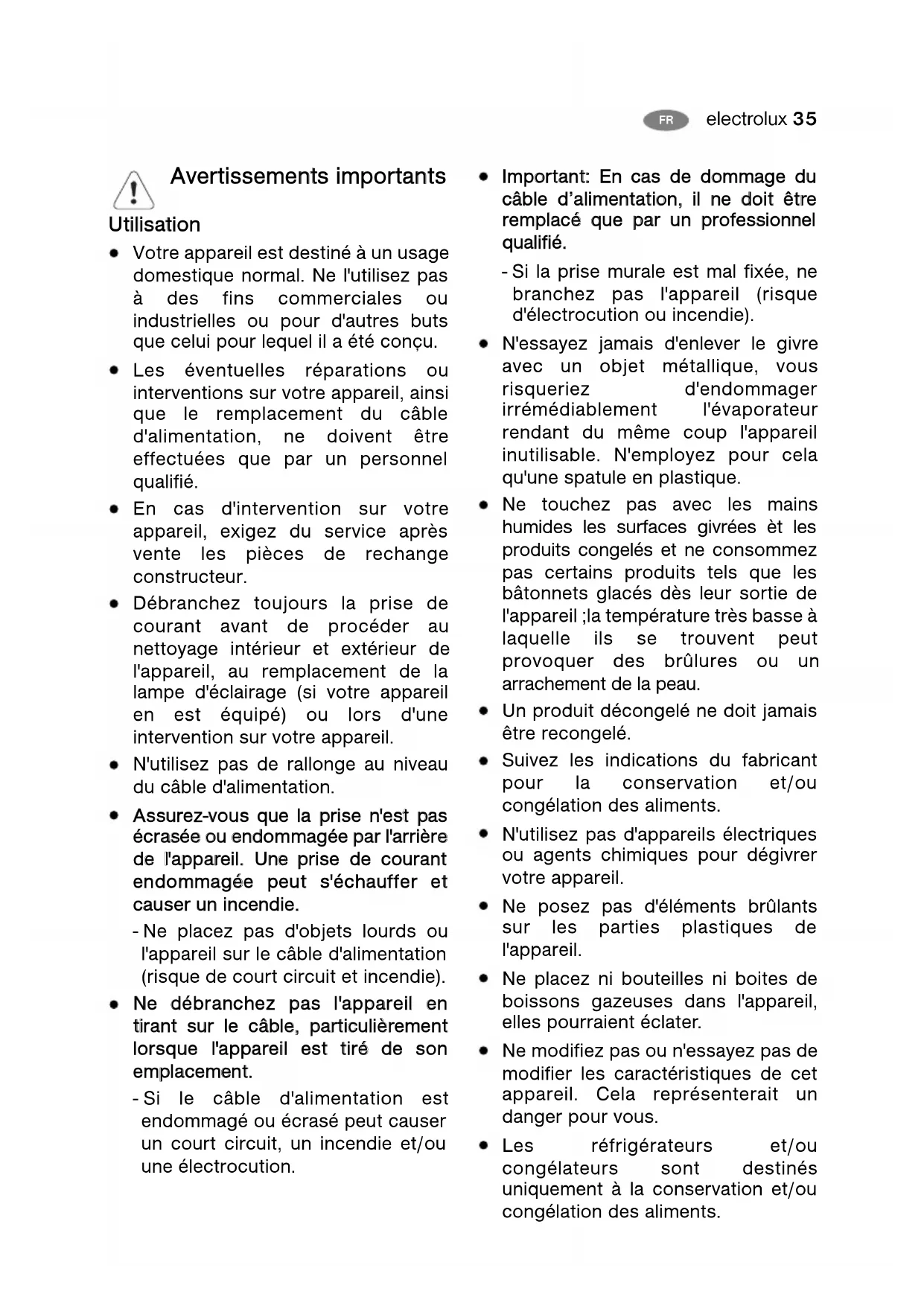

Avertissements importants

Utilisation

• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été concu.
• Les évventuelles réparations ou interventions sur votre apparéil, ainsi que le remplacement du cable d'alimentation, ne doit être effectuées que par un personnel qualifié.
• En cas d'intervention sur votre apparéil, exigez du service après vente les pieces de rechange constructeur.
• Débranche toujours la prise de courant avant de procéder au nettoyage interieur et extérieur de l'appareil, au remplacement de la lampe d'éclairage (si votre apparéil en est équiné) ou lors d'une intervention sur votre apparéil.
• N'utilisez pas de rallonge au niveau du cable d'alimentation.
  Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et causeur un incendie.
• Ne placez pas d'objects lourds ou l'appareil sur le cable d'alimentation (risque de court circuit et incendie).

• Ne débranchez pas l'appareil en tirant sur le cable, particulièrement lorsque l'appareil est tiré de son emplacement.
  -Si le cable d'alimentation est endommagé ou écrase peut causeur un court circuit, un incendie et/ou une electrocution.

• Important: En cas de dommage du cable d'alimentation, il ne doit être remplace que par un professionnel qualifié.
  -Si la prise murale est mal fixe, ne branchez pas l'appareil (risque d'électrocution ou incendie).

• N'essayez jamais d'enlever le givre avec un objet métallique, vous risqueriez d'endommager irrémédiablement l'évaporateur rendant du même coup l'appareil inutilisable. N'employez pour cela qu'une spatule en plastique.
• Ne touchez pas avec les mains humides les surfaces givrées et les produits congeles et ne consommez pas certains produits tels que les batonnets glacés des leur sortie de l'appareil ; la température très basse à laquelle ils se trouvent peut provoquer des brûlures ou un arrachement de la peau.
• Un produit décongelé ne doit jamais être recongelé.
• Suivez les indications du fabricant pour la conservation et/ou congélation des alimentes.
• N'utilisez pas d'appareils ELECTriques ou agents chimiques pour dégivrer votre apparéil.
• Ne posez pas déléments brûlants sur les parties plastiques de l'appareil.
• Ne placez ni bouteilles ni boites de boissons gazeuses dans l'appareil, elles pourraient éclater.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparil. Cela représentait un danger pour vous.

• Les réfrigérateurs et/ou congélateurs sont destinés uniquement à la conservation et/ou congélation des alimentés.

• Ne décollez jamais les bacs à glaçons avec un couteau ou tout autre object tranchant, vous risquez de déterminer irrémédiablement l'évaporateur.

• Ne posez jamais d'aliments congelés sur le dessus de l'appareil (risque de court circuit).

Sécurité des enfants

• Ne laïsez pas à la portée des enfants les différents emballages.
• Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• Cet apparéil est muni de fermetures magnétiques. S'il remplace un apparéil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser, ceci afin d'éviter aux enfants de s'enfermer dans l' apparéil et de mettre ainsi leur vie en danger. Veillez également à couper le cable d'alimentation électrique au ras de l' apparéil.
• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacities physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l' apparéil sans danger.

Installation

• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur.
• Retirez la prise avant de déplacer l'appareil.

Assurez-vous après avoir déplaced l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
- Cet apparéil est lourd. Faites attention lors de son déplacement.
L'appareil se rechauffe sensiblement au niveau du condenseur et du compresseur. Veillez a ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entrainerait un mauvais fonctionnement et des dommages sur l'appareil.

Protection de l'environnement

• Le système frigorifique et l'isoaction de votre apparéil ne contiennent pas de C.F.C., contribuant ainsi à préserver l'environnement.
• Les C.F.C. sont remplacés par des hydrocarbures.
• Le circuit réfrigérant de cet apparéil contient de l'isobutane (R 600 A): les interventions doivent être effectuées exclusivement par des personnes qualifiées ayant reçues une formation spécifique pour le R 600 A.

Ce gaz est néanmoins inflammable:

1. Ne faites pas fonctionner d'appareils électriques (par exemple: sorbetières électriques, mélangeurs ou de seche cheveux pour accélérer le dégivrage, ...) à l'intérieur de votre apparéil.

2. Pendant le transport et l'installation de votre apparéil, assurez-vous qu'aucune partie du circuit n'est endommagée. Si tel est le cas:

3. Evitez les flammes vives (briquet) et autre allumage (étincelles).

4. Aérez la piece où se trouve l'appareil.

Veuillez lire attentivement ces remarques avant d'insteller et d'utiliser votre apparéil. Nous vous remercions de votre attention.

A l'attention de l'utilisateur

Cet appeareil est repéré par le symbole **** ce qui signifie qu'il est apte à la congélation de denrées fraîches, au stockage de produits surgelés et à la fabrication de glaçons.

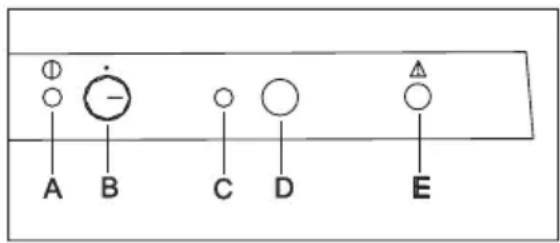

Bandeau de commande

Pour utiliser votre apparéil, reportez-vous aux chapîtres "Mise en service", "Réglage de la température" et "Comment congeiler".

A/Voyant vert Marche / Arret
B/ Thermostat et position Arrêt
C/Voyant jaune de congélation rapide
D/ Touche Arrêt Alarme et de congélation rapide
E/Voyant rouge alarme

Utilisation

Mise en service

Votre apparéil étant installé, prenez la précaution de nettoyer l'intérieur avec de l'eau tiède et un savon inodore (produit utilisé pour la vaisselle).

Rincez et séchez soigneusement.
Attendez 2 heures avant de brancher
votre apparéil et de procéder au réglage du thermostat.

Placez les accessoires dans l'appareil et branchez-le.

Tournez le thermostat et placez-le sur une position mediane -18^ afin d'effectuer le réglage de la température.

Les voyants vert, et rouge s'allument.

Levoyant vert s'allume des que l'appareil est branché.

Levoyant rouge s'allume pour signaler que la température dans l'appareil est trop elevée et donc que la température ideale n'est always pas atteinte. Un signal sonore retentit. Vous pouvez l'interrompre en appuyant sur la touche (D).

PourmettreaI'arretI'appareil,placezle thermostat sur la position Arret

Réglage de la température

La température commande la mise en fonctionnement et l'arrêt de l'appareil. La position maximum «-24°C» correspond à la position la plus froide.

Les positions minimum «-16°C» et maximum «-24°C» étant des reprises extrêmes, effectuez un premier réglage sur une position Médiane pour uneutilisation normale et quotidienne et entenant compte des remarques cidesous; ensuite seule votre expériencevous permettra de déterminer la position convenant le mistr.

Après le chargement de l'appareil et à chaque modification du thermostat, attendez la stabilisation de la température à l'intérieur de l'appareil pour proceder, si nécessaire, à un nouveau réglage.

Ne modifiez la position du thermostat que progressivement.

La température à l'intérieur de l'appareil est fonction de plusieurs facteurs, tels que la température ambiente, la quantité de denrées stockées, la fréquence d'ouverture de la porte, etc. Prenez ces facteurs en considération lors du réglage du thermostat.

Lorsque le thermostat se trouve sur la position maximum, il se peut que vous entendiez le compresseur fonctionner plus régulièrement.

Voyant rouge alarme

Il s'allume lorsque la température s'éleve anormalement à l'intérieur de l'appareil. Il est aussi normal que ce voyant reste momentarily anément allumé à la mise en service ou lors d'un chargement de denrées fraîches. Il peut aussi s'allumer si vous étés améné à régler le thermostat sur un repère plus élevé.

Attendez que levoyant rouge alarmeséteigne avant d'introduire les denrées dans l'appareil.

Si levoyant rouge reste allumé en permanence, tenez compte de l'autonomie de fonctionnement de votre apparéil indiquée au paragraphe «CHARACTERISTIQUES TECHNIQUES» et transférez les produits surgelés et congélés dans un autre congélateur.

Anomalie de tempéature

Une température optimale dans le compartment congestérateur garantit un stockage correct des denrées. Si pour une raison quelconque la température devait remonter au dessus de -12^, levoyant rouge alarme s'allume et un signal sonore retentit. Ce voyant rouge alarme clignote, tandis que le signal sonore retentit de façon intermittente. Vous pouvez interrompre le signal sonore en appuyant une fois sur la touche arrêt alarme.

Comment congeler

Votre appeareil porte le sigle normalisé 4 étoiles c'est à dire qu'il vous permet deCongeler vous-même des denrées fraîches et des plats cuisinés.

Congeler un aliment, c'est abaisser le plus rapidement possible sa température « à cœur » à -18°C.

1. Appuyez sur la touche de congélation rapide:

3 heures avant d'introduire les denrées fraîches si l'appareil est vide (mise en service ou après un dégivrage par exemple),

24 heures (*) avant d'introduire les denrées fraîches si l'appareil est déjà en régime de conservation, et si vous utilisez la capacité maximale de congélation.

Levoyant jaune s'allume.

1. Maintenez le régime de congélation pendant 24 heures (*) après avoir introduit les produits à congeler.

La congélation rapide est enclenchée pour une période d'environ 48 heures avec retard automatique en régime conservation à l'issue de ce laps de temps. Il est également possible de désactiver à tout moment cette fonction manuellement. Pour cela, appuyez sur la touche (D). Levant jaune correspondant s'éteint.

(*) Ces temps peuvent être réduits proportionnellement aux quantités d'aliments à congeler.

Pour obtenir les membres résultats, vous doivent tener compte du pouvoir de congélation de votre apparéil, c'est à dire de la quantité maximal de denrées que vous pouvezCongeler par 24 heures (reportez-vous au chapitre « Caracteristiques techniques »). Placez les alimentés à Congeler dans la partie supérieure du congélateur.

Après écoulement du temps nécessaire à la congélation, répartissez les produits dans les autres compartments de manière à libérer le compartment de congélation rapide pour une prochaine opération de congélation.

Evitez de placer les produits frais en contact avec les produits déjà congeles.

• Si vous souhaitez utiliser la capacité maximale de congélation, disposez directement les alimentents sur les clayettes refroidissantes (enlevez de l'appareil les tiroirs ou paniers à l'exception du tiroir inférieur).
• En préparant de petites portions d'aliments, vous réduirez le temps de condégation, et pourrez décongeler uniquement la quantité souhaïée.
• Prenez la précaution d'inscrite la date de congélation sur les emballages, afin de pouvoir contrôler la durée de stockage.

Conservation des produits surgelés et congelés du commerce

Pour une bonne conservation des produits surgelés et congelés, la température à l'intérieur du compartmenting congelateur doit être maintainue égale ou inférieure à -18°C.

Assurez-vous que l'emballage des aliments est intact et qu'il ne presente aucune trace d'humidité, signe d'un début de décongélation.
- Prévoyez un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile. Utilisez des sacs isothermes (dans la mesure du possible).
- Repérez la date de fabrication du produit, et respectez la durée de conservation indiquée par le fabricant.
- Une augmentation de la température peut réduire sensiblement la durée de conservation des aliments.
- Ne touchez pas avec les mains humides les surfaces givrées et les

produits congeles et ne consommez
pas certains produits tels que les
batonnets glacés des leur sortie du
compartiment congélateur, la
température très basse à laquelle ils
se trouvent peut provoquer des
brûlures ou un arrachement de la
peau. Un produit décongelé doit être
consommé dans le plus bref lié et
ne jamais être recongelé, sauf s'il a
été cuit entre temps.

• Evitez de partager à la fabrication de glaçons lors de la congélation de denrées fraîches.

Economie d'énergie

• La température ambiente influence la consommation électrique et le bon fonctionnement de l'appareil. Pour son bon fonctionnement, il est impératif de respecter les températures ambantes du local où doit être place l'appareil, suivant la classe climatique (indiquée sur la plaque signalétique) pour lequel il est prévu. Au-delà de ces températures, ses performances peuvent s'en trouver diminuées.
• Placez votre apparéil loin d'une source de chaleur (chauffage, ciisson ou rayons solaires trop intensés, ciusinières, lave vaisselle,...).
  Veillez a ce que l'air circule librement tout autour de l'appareil.
• Evitez d'ouvrir trop souvent la porte de l'appareil et ne la laissez ouverte que le temps nécessaire.
• Attendez le complet refroidissement des préparations avant de les stocker (ex soupe).
  Nettoyez régulierement le condenseur.

Informations utiles et recommandations

Après une coupure de courant, l'appareil se remet en fonctionnement et le mode de congélation rapide reprend.

Protection de l'environnement

Le système frigorifique et l'isolement de votre apparéil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. Tous les matérielux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être recupérés et recyclés.

Entretien et nettoyage

Dégivrage

Périodiquement (toutes les 2 ou 3 semaines) à l'aide d'une spatule en plastique, grattez la mince couche de givre qui recouvre les parois. Il n'est pas nécessaire de débrancher l'appareil et d'enlever les produits contenus dans ce compartment.

N'utilisez jamais de couteau ou d'objet métallique ou tranchant, vous risquez de déterminer le circuit frigorifique.

Une ou deux fois par an, ou chaque fois que l'épaissur de givre excède 5 mm environ, il est recommendé de procéder au dégivrage complet.

Pour dégivrer complètement l'appareil :

1. Choisissez le moment où vous appeareil est peu garni.

2. Comme une élevation de température peut alterer les denrées congeles et surgelées, actionnez la condensation rapide 12 heures avant d'effectuer le dégivrage pour assurer une réserve de froid (une baisse de température des alimentés).

3. Mettez le thermostat sur la position "arrêt".

4. Débranche l'appareil.
5. Sortez le bac à glaçons et eventuèlement les denrées surgelées et congelezes. Enveloppez celles-ci dans plusieurs feuilles de papier journal, ou mistroux, dans des emballages isothermes. Conservez-les dans un endroit frais.
6. Maintenez la porte ouverte.
7. Sortez la gouttière d'évacuation. Placez au-dessous un récipient dans lequel s'écoulera l'eau de dégivrage.
8. Le dégivrage terminé, rebranche l'appareil et remettez-le en service ou alors, si vous le souhaitez, procédez au nettoyage de l'appareil. Deux heures plus tard, replacez les produits surgelés ou congelés (s'il y a lieu).

Nettoyage

Ne procédez au nettoyage qu'après avoir débranché l'appareil.

Il est indispensable de maintainir votre apparéil en parfait état de propreté.

N'utilisez jamais de produits abrasifs ou caustiques, ni dépongoes avec grattoir pour

proceder au nettoyage interieur ou extérieur de votre apparéil.

Nettoyage interieur

Il est recommandé de nettoyer le congélateur chaque fois que vous procédez au dégivrage complet.

Videz l'appareil de ses accessoires.

Lavez les parois et accessoires avec de l'eau tiède et un dénergent liquide inodore (produit utilisé pour la vaisselle).

Rincez et sechez soigneusement.

Nettoyage extérieur

Lavez l'ensemble de la carrosserie à l'eau tiède savonneuse. Rincez et sechez soigneusement.

Lavez le joint de porte en caoutchouc sans omettre de nettoyer egalement sous le joint. De temps en temps, depoussierez le condenseur (paroi arrriere de l'appareil).

En cas d'absence prolongée ou de non-utilisation

Ramenez le thermostat sur la position arrêt. Débranchez, videz, dégivrez et nettoyez l'appareil.

Maintenez la porte entrouverte pendant toute la durée de non-utilisation.

Si toutes, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement le bon fonctionnement de celui-ci et ceci en tenant compte de sa charge et de son autonomie de fonctionnement.

En cas d'anomalie de fonctionnement

La fabrication de votre apparéil a fait l'objet de nombreuses vérifications. Cependant, si vous constatEZ une anomalie de fonctionnement, consultez le tableau ci-dessous avant d'appeler le service après vente.

Nous attirons votre attention sur le fait qu'il n'est pas anormal d'entendre le bruit de circulation du fluide frigorigène selon son etat liquide, gazeux ou vaporeux ou le bruit de fonctionnement du compresseur.

Symptômes	Causes	Solutions
L'appareil ne fait pas suffisamment de froid	• Le thermostat est sur une position trop BASSE. • Trop de produits frais ont été introduits en même temps dans l'appareil. • Des alimentents encore chauds ont été introduits dans l'appareil. • La porte de l'appareil n'est pas correctement fermée. • Le joint de porte n'est pas en bon état et propre. • La température ambiente du local où est situé l'appareil est trop BASSE.	• Placez le thermostat sur une position plus élevé. • Attendez le complet refroidissement des alimentents. • Vérifiez la fermeture de laporte. • Vérifiez le bon état et la propriété du joint.
L'appareil fait trop de froid	• Le thermostat est sur une position trop élevé. • La congélation rapide a été actionnée (voyant jaune allumé).	• Placez le thermostat sur une position moins élevé.
L'appareil ne fonctionne pas	• La prise n'est pas correctement branchée. • Il n'y pas de courant. • Le thermostat est placé sur la position arrêt.	• Vérifiez que la prise est effectivement branchée. • Vérifiez qu'il n'y a pas de coupure de courant ou que les fusibles sont en bon état et n'ont pas disjoncté.
L'appareil fait trop de bruit	• L'appareil n'est pas correctement installé.	• Vérifiez que l'appareil est de niveau et d'aplomb.
Il y a trop de givre dans le compartment congélateur	• Laporte n'est pas correctement fermée. • Le joint de porte n'est pas en bon état. • Le thermostat est sur une position trop élevé.	• Vérifiez la fermeture de laporte. • Vérifiez le bon état du joint deporte. • Placez le thermostat sur une position moins élevé.
Le compresseur fonctionne en continu	• Le thermostat est sur une position trop élevée. • La porte n'est pas correctement fermée. • Le joint de porte n'est pas en bon état et propre. • Trop de produits frais ont été introduits dans l'appareil. • La température ambiente du local où est situé l'appareil est trop élevée.	• Placez le thermostat sur une position moins élevée. • Vérifiez la fermeture de la porte. • Vérifiez le bon état et la propriété du joint.
Levoyant rouge alarme s'allume	Il se peut qu'à la mise en service, après un dégivrage ou lors de chargement de denrées fraîches, le voyant rouge alarme s'allume. • La température est trop élevé dans l'appareil. • La porte n'est pas correctement fermée ou a été ouverte trop longtemps. • La couche de givre est trop épaissie.	• Vérifiez la position du thermostat. • Vérifiez la fermeture de la porte. • Procedez au déguvrage.
Clignotement duvoyant vert	• Capteur de température défectueux	• Faites appel au service après-venture

Sieldom de ces defaults n'est observé, il convient de consulter très rapidement le service après vente de votre magasin vendeur afin d'éviter toute altration des alimentés. Donnez-lui la reférence complète de votre apparéil : ces renseignements figurent sur la plaque signalétique située à l'intérieur de l' apparéil.

En cas d'arrêt de fonctionnement

Si la panne est de courte durée, il n'y aaucun risque d'alteration pour les alimentes. Abstenez-vous cependant d'ouvrir la porte.

Si la panne doit se prolonger, transférez les produits surgelés et congelés dans un autre congélateur.

L'autonomie de fonctionnement de votre apparéil est indiquée au chapitre „Caracteristiques techniques". Cette durée est sensiblement raccourcie suivant la charge de l' apparéil.

Dès que vous constatEZ un début de décongélation, consommez les alimentés le plus rapidement possible ou recongelez-les après les avoir cuits (aliments crus).

Contrôlez la stabilité d'appui de l'appareil (les 4 pieds doivent toucher le sol).

Si vous ne réussissez pas à résoudre l'anomalie, veuillez contacter le service après vente de votre magasin vendeur.

Anomalies de fonctionnement

Si l'électronique de l'appareil a déetecté une anomalie technique qui empêche de mesurer la température réelle, le voyant rouge clignote sur le bandeau de commandes. L'appareil fonctionné avec un programme de secours.

GARANTIE

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur repondra a toutes vos questions concernant I'achat de voire apparieil et les garanties qui y sont attachees. N'hesitez pas a le contacter.

Service après vente

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique «En cas d'anomalie de fonctionnement». Si malgré toutes les vérifications une intervention s'avere nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (démenagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES VENTE les Pièces de Rechange certifiées Constructeur.

Plaque signalétique

En appelant un Service ÀpRES Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située à l'intérieur de votre apparéil.

A l'attention de l'installeur

Caracteristiques techniques

Volume brut (litres)		190
Volume net (litres)		168
Largeur (mm)		545
Hauteur (mm)		1250
Profondeur (mm)		639
Consommation d'énergie	KWh/jour	0,63
	KWh/an	230
Pouvoir de congélation (kg/24h)		20
Autonomie de fonctionnement (h)(*)		18

(*) Selon la Norme NF EN ISO 5155

Installation

Déballage

L'appareil doit être livré dans son emballage d'origine. Respectez

les indications pour le déballer.

Avant de brancher votre apparéil, laissez-le environ 4 heures au repos.

A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves sur le bon delivraison dont vous garderez un exemplaire.

Avant la première utilisation

Retirez les bandes adhesives qui maintiennent les éléments amovibles à l'intérieur de l'appareil.

Votre apparéil étant destiné au stockage des aliments, prenez la précaution de nettoyer l'intérieur avec de l'eau tiède et un savon inodore (produit utilisé pour la vaisselle) avant toute utilisation.

Séchez soigneusement.

Emplacement de l'appareil

La température ambiente influence sur la consommation et le fonctionnement de l'appareil.

Pour le bon fonctionnement de votre apparéil, la température ambiente du local doit être comprise entre +10^ et +43^ . Au-delà de ces températures, ses performances peuvent s'en couver diminuées.

Calez soigneusement l'appareil en agissant sur les pieds régables (1) et les cales (2) de telle sorte qu'il soit de niveau et d'aplomb.

Dans le sachet des accessoires, il y a deux entreprises àmettre dans les trous prévus à cet effet, à l'arrière de l'appareil. Introduisez les entreprises dans les trous situés à l'arrière de l'appareil (flèche (A) comme indiqué sur la Figure), puis tournez-les de 45^ jusqu'à accrochage (flèche verticalie).

Placez votre apparéil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses, cusinières, lave vaisselle,...).

Si l'installation proche d'une source de chaleur est inévitable, observez les distances latérales minimales suivantes Avec des cusinières électriques 3 cm; Avec des poèles à mazout et à charbon 30 cm.

S'il n'est pas possible d'observer ces distances, une plaque isolante doit etre placee entre la source de chaleur et l'appareil frigorifique.

Veillez à ce que l'air circule librement tout autour de l'appareil. Si toute fois, vous désirez placer directement l'appareil dans une niche ou directement sous un élément, il est indispensable de laisser un espace de 100mm entre le dessus de l'appareil et l'élement supérieur.

N'installez pas l'appareil directement sous une table de cuisson.

Réversibilité de la porte

La porte de cet apparéil est réversible : son sens d'ouverture peut être modifié en fonction du souhait de l'utilisateur.

Pour changer le sens d'ouverture de porte

1. Débranchez l'appareil.
2. Inclinez-le vers l'arriere en intercalant un support (petit tabouret par exemple). Veillez à ce que l'appareil ne repose pas sur le condenseur.
3. Retirez les deux pieds régables à l'aide des vis.
4. Déplacez le pivot sur la charnière inférieure comme indiqué sur la photo.

1. Retirez la porte.

2. Dévissez le pivot supérieur et fixez-le sur le côte opposé

3. Engagez la porte et fixez la charnière inférieure et les pieds réglables sur l'appareil à l'aide des vis.

1. Dévissez la poignée et remontez-la de l'autre côté après avoir retire les caches plastique que vous placerez dans les trous restés libres de l'autre côté.
2. Redressez l'appareil et mettez-le de niveau.

La réversibilité de la porte une fois effectuee, contrôlez que le joint magnétique adhére à la carrosserie. Si la température à l'intérieur de la piece est trop BASSE (en hiver par exemple), il se peut que le joint n'adhére pas parfaitement. Dans ce cas, si on ne veut pas attendre que le joint reprene sa dimension naturelle après un certain temps, on pourra accélérer ce processus en chauffant la partie interessée à l'aide d'un sèche cheveux.

Branchement électrique

Votre appeareil ne peut etre branché qu'en 230 V monophasé.

Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre apparéil compte tenu des autres apparèils branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230 V.

Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C 15.100 et aux prescriptions des fournisseurs d'énergie électrique.

Utilisez un socle de prise de courant importante une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF.C 15.100 et aux prescriptions des fournisseurs d'énergie électrique ; cette prise de courant doit impératifement être accessible.

Si le cable d'alimentation est endommagé, il doit être remplace par un cable d'alimentation certifié. Cette opération ne peut être effectuee que par une personne habitée, par votre vendeur, ou par le fabricant.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple (risque d'incendle).

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Cet apparéil est conforme aux Directives Communautaires suivantes :

89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

96/57 CEE - 03/09/96 (Directive concernant les exigences en matière de rendement énergétique) et modifications successives.

www.electrolux.com
www.electrolux.hu
www.electrolux.sl
www.electrolux.fr
