MODE D'EMPLOI EN3600AOW ELECTROLUX

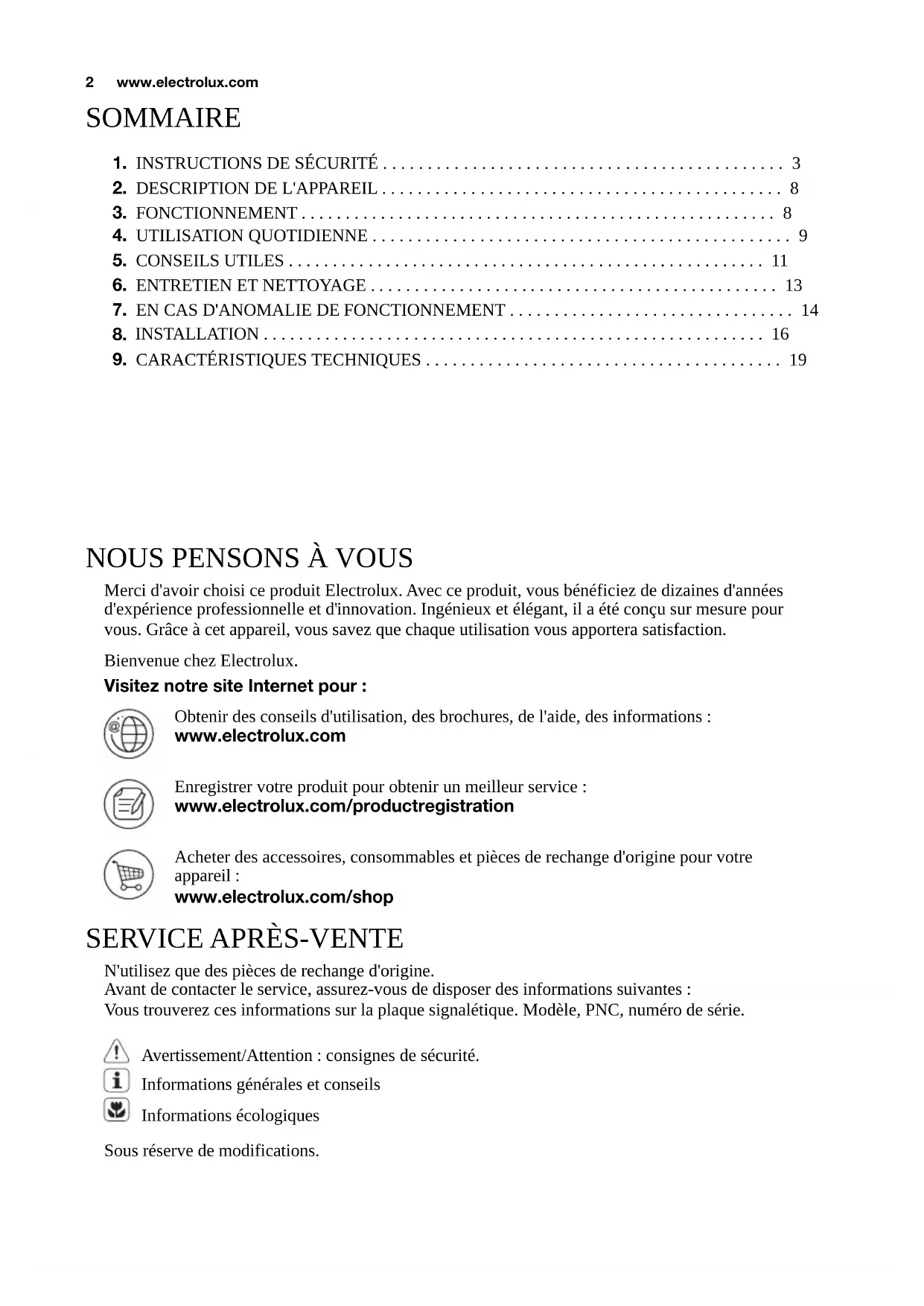

9. CARACTÉRISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

NOUS PENSONS À VOUS Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années

d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour

vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

Enregistrer votre produit pour obtenir un meilleur service :

www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre

www.electrolux.com/shop

SERVICE APRÈS-VENTE N'utilisez que des pièces de rechange d'origine.

Avant de contacter le service, assurez-vous de disposer des informations suivantes :

Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité.

Informations générales et conseils

Informations écologiques

Sous réserve de modifications.

www.electrolux.com1.

Pour votre sécurité et garantir une utilisa-

tion correcte de l'appareil, lisez attentive-

ment cette notice, y compris les conseils

et avertissements, avant d'installer et

d'utiliser l'appareil pour la première fois.

Pour éviter toute erreur ou accident, veil-

lez à ce que toute personne qui utilise

l'appareil connaisse bien son fonctionne-

ment et ses fonctions de sécurité. Con-

servez cette notice avec l'appareil. Si l'ap-

pareil doit être vendu ou cédé à une autre

personne, veillez à remettre cette notice

au nouveau propriétaire, afin qu'il puisse

se familiariser avec son fonctionnement et

Pour la sécurité des personnes et des

biens, conservez et respectez les consi-

gnes de sécurité figurant dans cette noti-

ce. Le fabricant décline toute responsabi-

lité en cas de dommages dus au non-res-

pect de ces instructions.

Lors de sa fabrication, cet appareil a été

construit selon des normes, directives et/

ou décrets pour une utilisation sur le terri-

Pour la sécurité des biens et des per-

sonnes ainsi que pour le respect de

l'environnement, vous devez d'abord

lire attentivement les préconisations

suivantes avant toute utilisation de

ATTENTION Pour éviter tout risque de détério-

ration de l'appareil, transportez-le

dans sa position d'utilisation muni

de ses cales de transport (selon le

modèle). Au déballage de celui-ci,

et pour empêcher des risques

d'asphyxie et corporel, tenez les

matériaux d'emballage hors de

ATTENTION Pour éviter tout risque (mobilier,

immobilier, corporel,...), l'installa-

tion, les raccordements (eau, gaz,

électricité, évacuation selon mo-

dèle), la mise en service et la

maintenance de votre appareil

doivent être effectuées par un

professionnel qualifié.

ATTENTION Votre appareil a été conçu pour

être utilisé par des adultes. Il est

destiné à un usage domestique

normal. Ne l'utilisez pas à des fins

commerciales ou industrielles ou

pour d'autres buts que ceux pour

lesquels il a été conçu. Vous évite-

rez ainsi des risques matériel et

ATTENTION Débranchez l'appareil avant toute

opération de nettoyage manuel.

N'utilisez que des produits du

commerce non corrosifs ou non

inflammables. Toute projection

d'eau ou de vapeur est proscrite

pour écarter le risque d'électrocu-

ATTENTION Si votre appareil est équipé d'un

éclairage, débranchez l'appareil

avant de procéder au change-

ment de l'ampoule (ou du néon,

etc.) pour éviter de s'électrocuter.

ATTENTION Afin d'empêcher des risques d'ex-

plosion ou d'incendie, ne placez

pas de produits inflammables ou

d'éléments imbibés de produits

inflammables à l'intérieur, à proxi-

mité ou sur l'appareil.

ATTENTION Lors de la mise au rebut de votre

appareil, et pour écarter tout ris-

que corporel, mettez hors d'usage

ce qui pourrait présenter un dan-

ger : coupez le câble d'alimenta-

tion au ras de l'appareil. Informez-

vous auprès des services de votre

commune des endroits autorisés

pour la mise au rebut de l'appa-

FRANÇAIS 3ATTENTION Respectez la chaîne de froid dès

l'acquisition d'un aliment jusqu'à

sa consommation pour exclure le

risque d'intoxication alimentaire.

Veuillez maintenant lire attenti-

vement cette notice pour une

utilisation optimale de votre

1.1 Sécurité des enfants et des

personnes vulnérables

• Cet appareil n'est pas destiné à être

utilisé par des enfants ou des person-

nes dont les capacités physiques, sen-

sorielles ou mentales, ou le manque

d'expérience et de connaissance les

empêchent d'utiliser l'appareil sans ris-

que lorsqu'ils sont sans surveillance ou

en l'absence d'instruction d'une per-

sonne responsable qui puisse leur as-

surer une utilisation de l'appareil sans

Empêchez les enfants de jouer avec

• Ne laissez pas les différents emballages

à portée des enfants. Ils pourraient

• Si l'appareil doit être mis au rebut, sor-

tez la fiche de la prise électrique, cou-

pez le cordon d'alimentation au ras de

l'appareil et démontez la porte pour évi-

ter les risques d'électrocution et que

des enfants ne restent enfermés à l'in-

• Cet appareil est muni de fermetures

magnétiques. S'il remplace un appareil

équipé d'une fermeture à ressort, nous

vous conseillons de rendre celle-ci inuti-

lisable avant de vous en débarrasser.

Ceci afin d'éviter aux enfants de s'en-

fermer dans l'appareil et de mettre ainsi

1.2 Consignes générales de

AVERTISSEMENT Veillez à ce que les orifices de ventilation,

situés dans l'enceinte de l'appareil ou la

structure intégrée, ne soient pas obstrués.

• Les appareils sont destinés uniquement

à la conservation des aliments et/ou

des boissons dans le cadre d’un usage

domestique normal, tel que celui décrit

dans la présente notice.

– dans des cuisines réservées aux em-

ployés dans des magasins, bureaux

et autres lieux de travail ;

– dans les fermes et par les clients

dans des hôtels, motels et autres

– dans des hébergements de type

– pour la restauration et autres utilisa-

tions non commerciales.

• N'utilisez pas d'appareils électriques,

d'agents chimiques ou tout autre systè-

me artificiel pour accélérer le processus

• Ne faites pas fonctionner d'appareils

électriques (comme des sorbetières

électriques, ...) à l'intérieur des appa-

reils de réfrigération à moins que cette

utilisation n'ait reçu l'agrément du fabri-

• N'endommagez pas le circuit frigorifi-

• Le circuit frigorifique de l’appareil con-

tient de l’isobutane (R600a), un gaz na-

turel offrant un haut niveau de compati-

bilité avec l’environnement mais qui est

néanmoins inflammable.

Pendant le transport et l'installation de

votre appareil, assurez-vous qu'aucune

partie du circuit frigorifique n'est en-

Si le circuit frigorifique est endomma-

– évitez les flammes vives et toute au-

tre source d'allumage

– aérez soigneusement la pièce où se

• Ne modifiez pas les spécifications de

l'appareil. Si le câble d'alimentation est

endommagé, il peut causer un court

circuit, un incendie et/ou une électrocu-

AVERTISSEMENT Les éventuelles réparations ou in-

terventions sur votre appareil, ain-

si que le remplacement du câble

d'alimentation, ne doivent être ef-

fectuées que par un professionnel

www.electrolux.com1.

Ne branchez pas le cordon d'ali-

mentation à une rallonge.

Assurez-vous que la prise n'est pas

écrasée ou endommagée par l'ar-

rière de l'appareil. Une prise de

courant écrasée ou endommagée

peut s'échauffer et causer un in-

Vérifiez que la prise murale de l'ap-

pareil est accessible.

Ne débranchez pas l'appareil en ti-

Si la prise murale n'est pas bien fi-

xée, n'introduisez pas de prise de-

dans. Risque d'électrocution ou

N'utilisez pas l'appareil sans le dif-

fuseur de l'ampoule (si présent) de

l'éclairage intérieur.

• Cet appareil est lourd. Faite attention

lors de son déplacement.

• Ne touchez pas avec les mains humi-

des les surfaces givrées et les produits

congelés (risque de brûlure et d'arra-

chement de la peau).

• Évitez une exposition prolongée de

l'appareil aux rayons solaires.

• Les ampoules (si présentes) utilisées

dans cet appareil sont des ampoules

spécifiques uniquement destinées à

être utilisées sur des appareils ména-

gers. Elles ne sont pas du tout adap-

tées à un éclairage quelconque d'une

1.3 Utilisation quotidienne

• Ne posez pas d'éléments chauds sur

les parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides

inflammables dans l'appareil (risque

• Ne placez pas d'aliments directement

contre la sortie d'air sur la paroi arrière

de l'appareil. (Si l'appareil est sans gi-

• Un produit décongelé ne doit jamais

• Conservez les aliments emballés con-

formément aux instructions de leur fa-

• Respectez scrupuleusement les con-

seils de conservation donnés par le fa-

bricant de l'appareil. Consultez les ins-

tructions respectives.

• Ne mettez pas de bouteilles ni de boî-

tes de boissons gazeuses dans le com-

partiment congélateur, car la pression

se formant à l'intérieur du contenant

pourrait le faire éclater et endommager

• Ne consommez pas certains produits

tels que les bâtonnets glacés dès leur

sortie de l'appareil, car ils peuvent pro-

voquer des brûlures.

1.4 Stockage des denrées dans

les réfrigérateurs et règles

La consommation croissante de plats

préparés et d'autres aliments fragiles,

sensibles en particulier au non-respect de

meilleure maîtrise de la température de

transport et de stockage de ces produits.

A la maison, le bon usage du réfrigérateur

et le respect de règles d'hygiène rigoureu-

ses contribuent de façon significative et

efficace à l'amélioration de la conservation

Conservation des aliments / Maîtrise

Stockez les aliments selon leur nature

dans la zone appropriée:

• Zone tempérée:Boissons, œufs, beur-

re, sauces industrielles et préparées,

fromages à pâtes cuites, fruits et légu-

• Zone fraîche:Produits laitiers, desserts

lactés, matières grasses, fromages

• Zone la plus froide: Viandes, volailles,

poissons, charcuteries, plats préparés,

salades composées, préparations et

pâtisseries à base d'œufs ou de crème,

pâtes fraîches, pâte à tarte, pizza / qui-

ches, produits frais et fromages au lait

cru, légumes prêts à l'emploi vendus

sous sachet plastique et plus générale-

ment, tout produit frais dont la date li-

mite de consommation (DLC) est asso-

ciée à une température de conservation

inférieure ou égale à +4°C.

Chaîne de froid: maintien sans rupture de la température requise d'un produit, depuis sa

préparation et son conditionnement jusqu'à son utilisation par le consommateur

FRANÇAIS 5L'observation des conseils suivants est de

nature à éviter la contamination croisée et

à prévenir une mauvaise conservation des

• Emballer systématiquement les produits

pour éviter que les denrées ne se con-

taminent mutuellement.

• Se laver les mains avant de toucher les

aliments et plusieurs fois pendant la

préparation du repas si celle-ci implique

des manipulations successives de pro-

duits différents, et après, bien sûr, au

moment de passer à table comme les

règles d'hygiène l'imposent.

• Ne pas réutiliser des ustensiles ayant

déjà servi (cuillère en bois, planche à

découper sans les avoir bien nettoyés

• Attendre le refroidissement complet des

préparations avant de les stocker

• Limiter le nombre d'ouvertures de la

porte et, en tout état de cause , ne pas

la laisser ouverte trop longtemps pour

éviter une remontée en température du

• Disposer les aliments de telle sorte que

l'air puisse circuler librement tout au-

Il convient de vérifier régulièrement que la

température, notamment celle de la zone

la plus froide, est correcte et le cas

échéant, d'ajuster le dispositif de réglage

de température en conséquence comme

indiqué (page Utilisation)

Mesure de la températureLa mesure

de la température dans une zone (sur une

clayette, par exemple) peut se faire au

moyen d'un thermomètre placé, dès le

départ, dans un récipient rempli d'eau

(verre). Pour avoir une représentation fidè-

le de la réalité, lisez la température sans

manipulation des commandes ni ouvertu-

Respect des règles d'hygiène

• Nettoyez fréquemment l'intérieur du ré-

frigérateur en utilisant un produit d'en-

tretien doux sans effet oxydant sur les

parties métalliques, puis rincer avec de

l'eau additionnée de jus de citron, de vi-

naigre blanc ou avec tout produit désin-

fectant adapté au réfrigérateur.

• Retirez les suremballages du commer-

ce avant de placer les aliments dans le

réfrigérateur (par exemple suremballa-

ges des packs de yaourts).

• Couvrez les aliments.

• Consultez la notice d'utilisation de l'ap-

pareil en toutes circonstances et en

particulier pour les conseils d'entretien.

1.5 Entretien et nettoyage

• Avant toute opération d'entretien, met-

tez l'appareil hors tension et débran-

chez-le de la prise de courant.

• N'utilisez pas d'objets métalliques pour

nettoyer l'appareil.

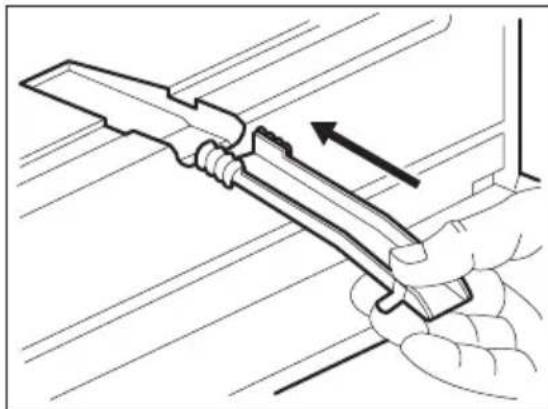

• N'utilisez pas d'objet tranchant pour

gratter la couche de givre. Utilisez une

spatule en plastique.

• Contrôlez régulièrement l'orifice d'éva-

cuation de l'eau de dégivrage dans le

compartiment réfrigérateur. Nettoyez-le,

si besoin. Si l'orifice est bouché, l'eau

s'écoulera en bas de l'appareil.

Avant de procéder au branche-

ment électrique, respectez scru-

puleusement les instructions four-

nies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est

pas endommagé. Ne branchez pas

l'appareil s'il est endommagé. Signalez

immédiatement au revendeur de l'ap-

pareil les dommages constatés. Dans

ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins qua-

tre heures avant de brancher l'appareil

pour que le circuit frigorifique soit stabi-

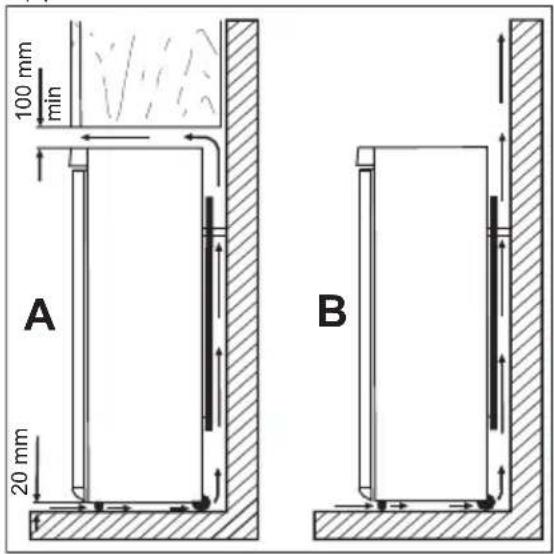

• Veillez à ce que l'air circule librement

autour de l'appareil pour éviter qu'il ne

surchauffe. Pour assurer une ventilation

suffisante, respectez les instructions de

la notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter

tout contact avec le compresseur et le

condenseur (risque de brûlure).

• Placez de préférence votre appareil loin

d'une source de chaleur (chauffage,

cuisson ou rayons solaires trop inten-

• Assurez-vous que la prise murale reste

accessible après l'installation de l'appa-

www.electrolux.com• Branchez à l'alimentation en eau pota-

ble uniquement. (Si un branchement

sur le réseau d'eau est prévu.)

• Les branchements électriques néces-

saires à l'entretien de l'appareil doivent

être réalisés par un électricien ou par

une personne qualifiée.

• Cet appareil ne doit être entretenu et

réparé que par votre service après ven-

te, exclusivement avec des pièces

Le système frigorifique et l'isola-

tion de votre appareil ne contien-

nent pas de C.F.C. contribuant

ainsi à préserver l'environnement.

L'appareil ne doit pas être mis au

rebut avec les ordures ménagères

et les déchets urbains. La mousse

d'isolation contient des gaz in-

flammables : l'appareil sera mis au

rebut conformément aux règle-

ments applicables disponibles au-

près des autorités locales. Veillez

à ne pas détériorer les circuits fri-

gorifiques, notamment au niveau

du condenseur. Les matériaux uti-

lisés dans cet appareil identifiés

Compartiment à beurre

Compartiment à bouteilles

Panier de congélation

Panier de congélation

Panier de congélation

3.1 Mise en fonctionnement

Branchez l'appareil sur une prise murale.

Tournez le bouton du thermostat dans le

sens des aiguilles d'une montre sur une

Pour mettre à l'arrêt l'appareil, tournez le

bouton du thermostat sur la position "O".

3.3 Réglage de la température

La température est réglée automatique-

Pour faire fonctionner l'appareil, procédez

• tournez le bouton du thermostat vers le

bas pour obtenir un réglage de froid mi-

8 www.electrolux.com• tournez le bouton du thermostat vers le

haut pour obtenir un réglage de froid

Une position moyenne est la plus

Toutefois, le réglage doit être choisi en te-

nant compte du fait que la température à

l'intérieur de l'appareil dépend de plu-

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.

Si le thermostat est réglé sur la

position de froid maximum, lors-

que la température ambiante est

élevée et que l'appareil est plein, il

est possible que le compresseur

fonctionne en régime continu.

Dans ce cas, il y a un risque de

formation excessive de givre sur la

paroi postérieure à l'intérieur de

l'appareil. Pour éviter cet inconvé-

nient, placez le thermostat sur une

température plus élevée de façon

à permettre un dégivrage automa-

tique et, par conséquent, des

économies de courant.

4. UTILISATION QUOTIDIENNE

4.1 Conservation d'aliments

À la mise en service ou après un arrêt

prolongé, faites fonctionner l'appareil pen-

dant 2 heures environ, avant d’introduire

les produits dans le compartiment.

Les paniers de congélation vous permet-

tent de trouver facilement et rapidement

les aliments dont vous avez besoin. Si

vous devez stocker une grande quantité

d'aliments, retirez tous les tiroirs et le bac

à glaçons sauf le panier inférieur qui doit

être en place afin de permettre une circu-

lation d'air optimale. Sur toutes les clayet-

tes (exceptée la clayette supérieure), vous

pouvez placer des aliments qui dépassent

de 15 mm du bord avant de la clayette.

En cas de décongélation acciden-

telle, due par exemple à une cou-

pure de courant, si la coupure a

duré plus de temps qu'il n'est pré-

vu au paragraphe « Autonomie de

fonctionnement » du chapitre Ca-

ractéristiques techniques, con-

sommez rapidement les aliments

décongelés ou cuisez-les immé-

diatement avant de les recongeler

(une fois refroidis).

4.2 Congélation d'aliments frais

Le compartiment congélateur est idéal

pour congeler des denrées fraîches et

conserver les aliments surgelés ou conge-

lés pendant longtemps.

Pour congeler des aliments frais, il n'est

pas nécessaire de modifier le réglage

Toutefois, pour une congélation plus rapi-

de, tournez le thermostat vers le haut

pour obtenir plus de froid.

Dans ce cas, la température du

compartiment réfrigérateur peut

chuter au-dessous de 0°C. Si cela

se produit, repositionnez le ther-

mostat sur un réglage plus chaud.

Placez les denrées fraîches à congeler

dans le compartiment inférieur.

Avant utilisation, les aliments surgelés ou

congelés peuvent être décongelés dans le

compartiment du réfrigérateur ou à tem-

pérature ambiante en fonction du temps

disponible pour cette opération.

Les petites portions peuvent même être

cuites sans décongélation préalable (la

cuisson sera cependant un peu plus lon-

4.4 Indicateur de température

Pour vous aider à contrôler correctement

votre appareil, nous avons intégré un indi-

cateur de température à votre réfrigéra-

Le symbole sur le côté indique la zone la

plus froide du réfrigérateur.

FRANÇAIS 9La zone la plus froide s'étend de la clayet-

te en verre du bac à fruits et légumes au

symbole ou à la clayette positionnée à la

même hauteur que le symbole.

Pour un bon stockage des aliments, as-

surez-vous que l'indicateur de températu-

OK Si « OK » n'est pas affiché, réglez le ther-

mostat sur une température inférieure et

attendez 12 heures avant de vérifier à

Après chargement de denrées fraîches

dans l'appareil ou après des ouvertures

répétées (ou une ouverture prolongée) de

la porte, il est normal que l'inscription

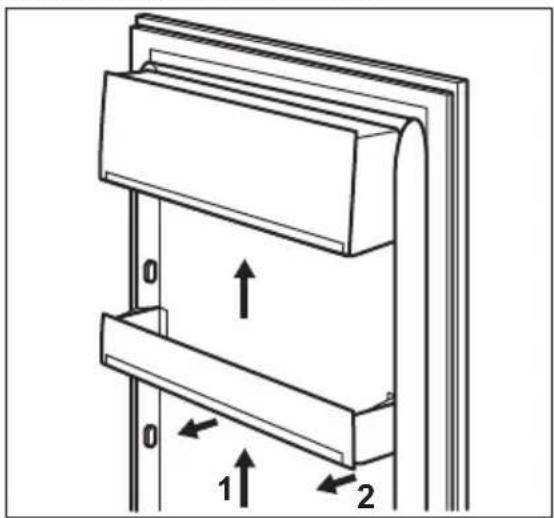

4.5 Mise en place des

balconnets de la porte

En fonction de la taille des emballages

des aliments conservés, les balconnets

de la porte peuvent être positionnés à dif-

Pour effectuer ces réglages, tirez progres-

sivement sur le balconnet dans le sens

des flèches pour le dégager, puis reposi-

tionnez-le selon vos besoins.

Ne déplacez pas le grand balcon-

net inférieur, afin de garantir une

circulation d'air optimale.

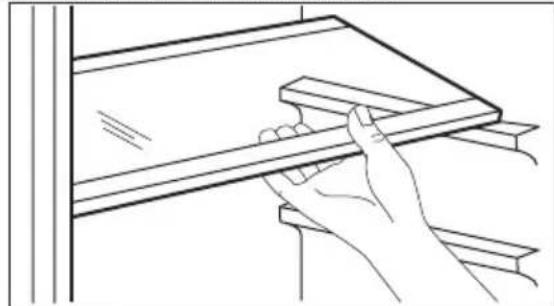

4.6 Clayettes amovibles

Les parois du réfrigérateur sont équipées

d'une série de glissières afin que les clay-

ettes puissent être positionnées comme

Certaines clayettes doivent être soulevées

par l'arrière pour être retirées.

Ne modifiez pas l'emplacement

de la clayette en verre située au-

dessus du bac à légumes, afin de

garantir une circulation d'air opti-

4.7 Porte-bouteilles

Placez les bouteilles (ouverture vers

l'avant) sur la clayette prévue à cet effet.

Si la clayette est en position hori-

zontale, placez uniquement des

bouteilles non entamées.

Cette clayette peut être inclinée afin de

pouvoir y placer des bouteilles déjà ouver-

tes. Pour cela, soulevez la clayette afin

qu'elle puisse glisser vers le haut et être

placée sur le niveau supérieur.

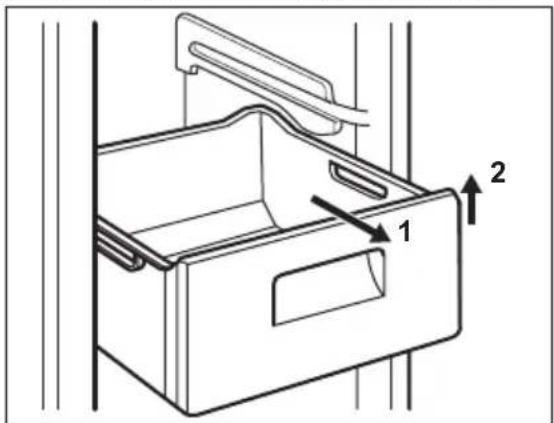

www.electrolux.com4.8 Retrait des bacs de

congélation du congélateur

Les bacs de congélation sont équipés

d'une butée afin d'empêcher leur retrait

accidentel ou leur chute. Pour retirer le

bac du congélateur, tirez-le vers vous et,

lorsque vous atteignez la butée, retirez-le

en inclinant la partie avant vers le haut.

Pour le remettre, relevez légèrement

l'avant du bac et insérez-le dans le con-

gélateur. Dès que vous avez dépassé la

butée, poussez le bac dans la bonne po-

5.1 Bruits de fonctionnement

• Le liquide de refroidissement qui passe

dans le circuit d'évaporation peut pro-

duire un bruit de gargouillis ou de bouil-

lonnement. Ce phénomène est normal.

• Le compresseur peut produire un ron-

ronnement aigu ou un bruit de pulsa-

tion. Ce phénomène est normal.

• La dilatation thermique peut provoquer

un soudain, léger bruit de craquement.

C'est un phénomène normal et sans

gravité. Ce phénomène est normal.

• Un léger claquement se produit lors de

la mise en fonctionnement/à l'arrêt du

compresseur. Ce phénomène est nor-

5.2 Conseils pour l'économie

• N'ouvrez pas la porte trop souvent ou

plus longtemps que nécessaire.

• Si la température ambiante est élevée,

le dispositif de réglage de température

est sur la position de froid maximum et

l'appareil est plein : il est possible que

le compresseur fonctionne en régime

continu, d'où un risque de formation

excessive de givre sur l'évaporateur.

Pour éviter ceci, modifiez la position du

dispositif de réglage de température de

façon à obtenir des périodes d'arrêt du

compresseur et ainsi permettre un dé-

givrage automatique, d'où des écono-

5.3 Conseils pour la réfrigération

Pour obtenir les meilleures performances

• N'introduisez pas d'aliments encore

chauds ou de liquides en évaporation

dans le réfrigérateur.

• Couvrez ou enveloppez soigneusement

les aliments, surtout s'ils sont aromati-

• Placez les aliments pour que l'air puisse

circuler librement autour.

5.4 Conseils pour la réfrigération

Viande (tous les types) : enveloppez-la

dans des sachets en plastique et placez-

FRANÇAIS 11la sur la tablette en verre au-dessus du

La période de conservation est de 1 à 2

Aliments cuits, plats froids, etc. : ils doi-

vent être couverts et peuvent être placés

sur n'importe quelle clayette.

Fruits et légumes : placez-les une fois net-

toyés dans le bac à légumes. Le jus de ci-

tron peut décolorer les parties en plasti-

que de votre réfrigérateur s'il les touche.

C'est pourquoi il est recommandé de

conserver les agrumes dans des bacs sé-

Beurre et fromage : placez-les dans des

récipients étanches spéciaux ou envelop-

pez-les soigneusement dans des feuilles

d'aluminium ou de polyéthylène, pour em-

magasiner le moins d'air possible.

Bouteilles : elles doivent être munies d'un

bouchon et être placées dans le balcon-

net porte-bouteilles de la porte.

Bananes, pommes de terre, oignons et ail

ne se conservent pas au réfrigérateur, s'ils

ne sont pas correctement emballés.

5.5 Conseils pour la congélation

Pour obtenir les meilleurs résultats, voici

quelques conseils importants :

• la quantité maximale de denrées que

vous pouvez congeler par 24 heures

est indiquée sur la plaque signalétique.

• le temps de congélation est de 24 heu-

res. Aucune autre denrée à congeler ne

doit être ajoutée pendant cette période.

• congelez seulement les denrées ali-

mentaires fraîches, de qualité supérieu-

re (une fois nettoyées).

• préparez la nourriture en petits paquets

pour une congélation rapide et unifor-

me, adaptés à l'importance de la con-

• enveloppez les aliments dans des feuil-

les d'aluminium ou de polyéthylène et

assurez-vous que les emballages sont

• ne laissez pas des aliments frais, non

congelés, toucher des aliments déjà

congelés pour éviter une remontée en

température de ces derniers.

• les aliments maigres se conservent

mieux et plus longtemps que les ali-

ments gras ; le sel réduit la durée de

conservation des aliments

• la température très basse à laquelle se

trouvent les bâtonnets glacés, s'ils sont

consommés dès leur sortie du compar-

timent congélateur, peut provoquer des

• L'identification des emballages est im-

portante : indiquez la date de congéla-

tion du produit, et respectez la durée

de conservation indiquée par le fabri-

5.6 Conseils pour le stockage

des aliments surgelés

Les paniers de congélation vous permet-

tent de trouver facilement et rapidement

les aliments dont vous avez besoin. Si

vous devez stocker une grande quantité

d'aliments, retirez tous les tiroirs, à l'ex-

ception du panier inférieur, qui doit être en

place afin de permettre une circulation

Pour obtenir les meilleures performances

• assurez-vous que les denrées surge-

lées achetées dans le commerce ont

été correctement entreposées par le re-

• prévoyez un temps réduit au minimum

pour le transport des denrées du ma-

gasin d'alimentation à votre domicile ;

• évitez d'ouvrir trop souvent la porte du

congélateur et ne la laissez ouverte que

le temps nécessaire ;

• une fois décongelés, les aliments se

détériorent rapidement et ne peuvent

pas être recongelés ;

• ne dépassez pas la durée de conserva-

tion indiquée par le fabricant.

www.electrolux.com6. ENTRETIEN ET NETTOYAGE

6.1 Nettoyage intérieur

Avant d'utiliser l'appareil pour la première

fois, nettoyez l'intérieur et tous les acces-

soires internes avec de l'eau tiède savon-

neuse pour supprimer l'odeur caractéristi-

que du "neuf" puis séchez soigneuse-

N'utilisez pas de produits abrasifs,

poudre à récurer, éponge métalli-

que pour ne pas abîmer la finition.

débrancher l'appareil avant toute

opération d'entretien.

Cet appareil contient des hydro-

carbures dans son circuit réfrigé-

rant : l'entretien et la recharge ne

doivent donc être effectués que

par du personnel autorisé.

6.2 Nettoyage périodique

Cet appareil doit être nettoyé régulière-

• Nettoyez l'intérieur et tous les accessoi-

res avec de l'eau tiède savonneuse.

• Vérifiez régulièrement les joints de porte

et nettoyez-les en les essuyant pour

éviter toute accumulation de déchets.

• Rincez et séchez soigneusement.

Ne pas tirer, déplacer ou endom-

mager les tuyaux et/ou câbles qui

se trouvent à l'intérieur de l'appa-

Ne JAMAIS utiliser de produits

abrasifs ou caustiques ni d'épon-

ges avec grattoir pour nettoyer

l'intérieur de façon à ne pas l'abî-

mer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le

compresseur situés à l'arrière de l'appareil

avec une brosse ou un aspirateur. Cette

opération améliore les performances de

l'appareil et permet des économies

Attention à ne pas endommager

le système de réfrigération.

De nombreux détergents pour la cuisine

recommandés par les fabricants contien-

nent des produits chimiques qui peuvent

attaquer/endommager les pièces en plas-

tique utilisées dans cet appareil. Il est par

conséquent recommandé d'utiliser seule-

ment de l'eau chaude additionnée d'un

peu de savon liquide pour nettoyer la car-

rosserie de l'appareil.

Après le nettoyage, rebranchez l'appareil.

6.3 Dégivrage du réfrigérateur

En fonctionnement normal, le givre est au-

tomatiquement éliminé de l'évaporateur

du compartiment réfrigérateur à chaque

fois que le compresseur s'arrête. L'eau de

dégivrage est collectée, via un orifice

d'évacuation, dans un récipient spécial si-

tué à l'arrière de l'appareil, au-dessus du

compresseur, d'où elle s'évapore.

Il est important de nettoyer régulièrement

l'orifice d'écoulement de la goulotte

d'évacuation de l'eau de dégivrage située

au milieu du compartiment réfrigérateur

pour empêcher l'eau de déborder et de

couler à l'intérieur de l'appareil.

6.4 Dégivrage du congélateur

Une certaine quantité de givre se forme

toujours sur les clayettes du congélateur

et autour du compartiment supérieur.

FRANÇAIS 13Dégivrez le congélateur lorsque l'épais-

seur de la couche de givre est comprise

Pour enlever le givre, suivez les

instructions ci-dessous :

• débranchez la prise de courant ou étei-

• sortez les denrées congelées, envelop-

pez-les dans plusieurs feuilles de papier

journal et conservez-les dans un endroit

• enlevez les paniers de congélation

• enveloppez-les de papier journal.

Pour accélérer le dégivrage, placez un ré-

cipient d'eau chaude (non bouillante) dans

• Dégagez la gouttière d'évacuation de

son emplacement, introduisez-la com-

me indiqué sur l'illustration et recueillez

l'eau dans le tiroir inférieur du congéla-

• retirez soigneusement le givre lorsqu'il

commence à fondre. Utilisez un grattoir

en plastique ou en bois.

• lorsque tout le givre a fondu, nettoyez

et essuyez l'appareil, puis remettez la

gouttière d'évacuation en place.

• rallumez l'appareil et replacez les ali-

ments congelés à l'intérieur.

Il est recommandé de placer le ther-

mostat de l'appareil sur la position

Max pendant quelques heures pour

que la température de stockage suffi-

sante puisse être atteinte le plus rapi-

N'utilisez en aucun cas d'objets

métalliques ou tranchants pour

gratter la couche de givre sur

l'évaporateur, car vous risqueriez

de le détériorer. N'utilisez aucun

dispositif mécanique ou autre

moyen artificiel pour accélérer le

processus de dégivrage hormis

ceux recommandés dans cette

notice d'utilisation. Une élévation

de la température des denrées

congelées, pendant le dégivrage,

peut réduire leur durée de conser-

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT ATTENTION Avant d'essayer de résoudre un

quelconque problème, débran-

Tout problème non mentionné

dans le présent manuel, doit être

exclusivement confié à un électri-

cien qualifié ou une personne

L'appareil émet certains bruits

pendant son fonctionnement

(compresseur, circuit de réfrigé-

Anomalie Cause possible Solution

L'appareil est bruy-

L'appareil n'est pas bien

Vérifiez la stabilité de l'ap-

pareil (les quatre pieds doi-

vent reposer par terre).

fonctionne en conti-

Le bouton du thermostat

n'est peut-être pas bien

Choisissez une température

La porte n'est pas bien

Consultez le paragraphe

La porte a été ouverte trop

Ne laissez pas la porte ou-

verte plus longtemps que

La température du produit

Laissez la température du

produit rejoindre la tempé-

rature ambiante avant de le

La température ambiante

Abaissez la température de

De l'eau coule sur la

plaque arrière du ré-

Pendant le dégivrage au-

tomatique, le givre fond

sur la plaque arrière.

Ce phénomène est normal.

L'orifice d'écoulement de

Des produits empêchent

que l'eau coule dans le ré-

Assurez-vous que les pro-

duits ne touchent pas la

De l'eau coule sur le

L'eau de dégivrage ne

coule pas dans le plateau

d'évaporation situé au

dessus du compresseur.

Fixez le tuyau de sortie de

l'eau au plateau d'évapora-

Il y a trop de givre. Les produits ne sont pas

Enveloppez mieux les pro-

La porte n'est pas bien

Consultez le paragraphe

"Fermeture de la porte".

Le bouton du thermostat

n'est peut-être pas bien

Choisissez une température

Le bouton du thermostat

n'est peut-être pas bien

Choisissez une température

Le bouton du thermostat

n'est peut-être pas bien

Choisissez une température

La porte n'est pas bien

Consultez le paragraphe

La température du produit

Laissez la température du

produit rejoindre la tempé-

rature ambiante avant de le

Trop de produits ont été

introduits ensemble.

Introduisez moins de pro-

duits en même temps.

Il n'y a aucune circulation

d'air froid dans l'appareil.

Assurez-vous qu'il y ait une

circulation d'air froid dans

congélateur est trop

Les produits sont trop

près les uns des autres.

Stockez les produits de fa-

çon à permettre la circula-

tion de l'air froid.

L'appareil est à l'arrêt. Mettez l'appareil en mar-

La fiche n'est pas correc-

tement branchée sur la

Branchez correctement la

Le courant n'arrive pas à

l'appareil. La prise n'est

Branchez un autre appareil

électrique sur la prise. Fai-

tes appel à un électricien

L'ampoule est en mode

Fermez puis ouvrez la por-

L'ampoule est défectueu-

Consultez le paragraphe

« Remplacement de l'am-

En cas d'anomalie de fonctionnement et

si malgré toutes les vérifications une inter-

vention s'avère nécessaire, contactez le

service après-vente de votre magasin

L'appareil est équipé d'un éclairage à DEL

Débranchez l'appareil.

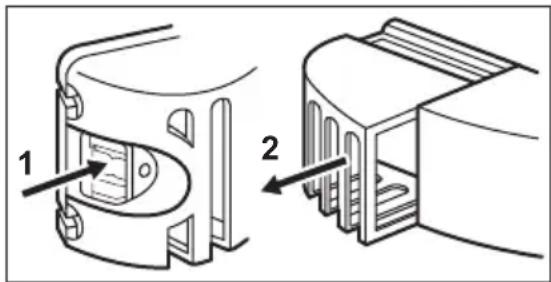

Poussez la pièce amovible pour dé-

crocher le diffuseur (1).

Enlevez le diffuseur (2).

Si nécessaire, remplacez l'ampoule

par une ampoule dont les caractéristi-

ques et la puissance sont identiques.

Il est recommandé d'utiliser une am-

poule Osram PARATHOM SPECIAL T26 0,8 W.

Installez le diffuseur de l'ampoule.

Branchez la prise d'alimentation.

Ouvrez la porte. Vérifiez que l'ampou-

7.2 Fermeture de la porte

Nettoyez les joints de la porte.

Si nécessaire, ajustez la porte. Repor-

tez-vous au chapitre « Installation ».

Si nécessaire, remplacez les joints de

porte défectueux. Contactez votre

service après-vente.

8. INSTALLATION AVERTISSEMENT Pour votre sécurité et le bon fonc-

tionnement de l'appareil, veuillez

lire attentivement les "Consignes

de sécurité" avant d'installer l'ap-

Installez cet appareil à un endroit où la

température ambiante correspond à la

classe climatique indiquée sur la plaque

signalétique de l'appareil :

16 www.electrolux.comClasse

Température ambiante

SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16 à + 43 °C

L'appareil ne doit pas être installé près

d'une source de chaleur telle qu'un radia-

teur, une chaudière, la lumière directe du

soleil, etc. Assurez-vous que l'air circule li-

brement à l'arrière de l'appareil. Pour ga-

rantir un rendement optimal si l'appareil

est installé sous un élément suspendu, la

distance entre le haut de l'appareil et l'élé-

ment suspendu doit être d'au moins

100 mm. Si possible, évitez de placer

l'appareil sous des éléments suspendus.

La mise de niveau se fait à l'aide d'un ou

de plusieurs pieds réglables à la base de

A B 100 mm min 20 mm

AVERTISSEMENT L'appareil doit pouvoir être dé-

branché à tout moment ; il est

donc nécessaire que la prise reste

accessible après l'installation.

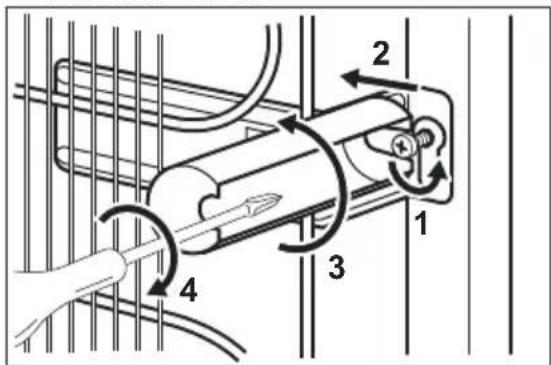

8.3 Entretoises arrière

Vous trouverez deux entretoises dans le

même sachet que la notice d'utilisation.

Pour installer les entretoises, procédez

Faites glisser l'entretoise sous la vis.

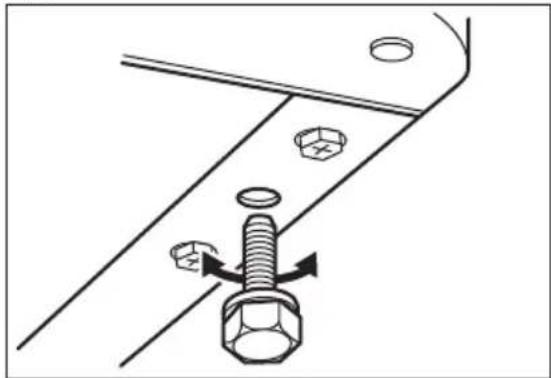

Lorsque vous installez l'appareil, veillez à

le placer de niveau. Servez-vous des deux

pieds réglables se trouvant à l'avant de

8.5 Branchement électrique

Votre appareil ne peut être branché qu'en

230 V monophasé. Vérifiez que le comp-

teur électrique peut supporter l'intensité

absorbée par votre appareil compte tenu

des autres appareils branchés. Calibre

des fusibles en ligne (un par phase) 10 A

L'installation doit être réalisée

conformément aux règles de l'art,

aux prescriptions de la norme

NF.C.15100 et aux prescriptions

des fournisseurs d'énergie électri-

Utilisez un socle de prise de courant com-

portant une borne de mise à la terre, qui

doit être obligatoirement raccordée con-

formément à la norme NF.C. 15100 et

aux prescriptions des fournisseurs d'éner-

gie électrique ; cette prise de courant doit FRANÇAIS 17impérativement être accessible. Si le câ-

ble d'alimentation est endommagé, il doit

être remplacé par un câble d'alimentation

certifié. Cette opération ne peut être ef-

fectuée que par une personne habilitée,

par votre vendeur, ou par le fabricant.

L'appareil ne doit pas être raccordée à

l'aide d'un prolongateur, d'une prise mul-

tiple ou d'un raccordement multiple (ris-

que d'incendie). Vérifiez que la prise de

terre est conforme aux règlements en vi-

Notre responsabilité ne saurait être enga-

gée en cas d'accidents ou d'incidents

provoqués par une mise à la terre inexis-

tante ou défectueuse.

8.6 Réversibilité de la porte

AVERTISSEMENT Avant toute opération, débran-

chez la fiche de la prise de cou-

Pour effectuer les opérations sui-

vantes, il est conseillé de se faire

aider par une autre personne pour

maintenir fermement les portes

lors de toute manipulation de l'ap-

Pour changer le sens d'ouverture de la

porte, procédez comme suit :

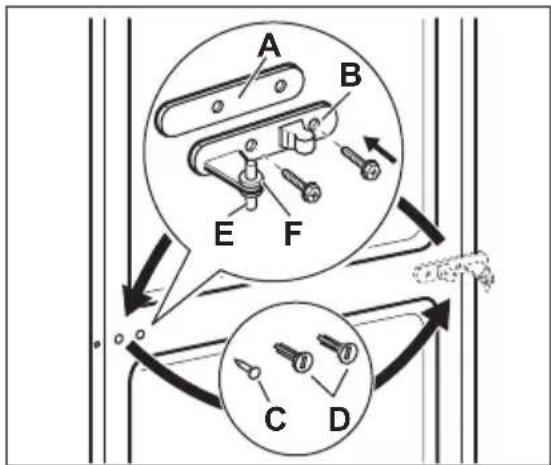

• Ouvrez les portes. Dévissez la charnière

intermédiaire (B). Retirez l'entretoise en

• Retirez l'entretoise (F) et placez-la de

l'autre côté du gond de charnière (E).

• Enlevez les portes.

• Retirez la goupille du cache gauche de

la charnière centrale (C, D) et placez-la

• Insérez la goupille de la charnière cen-

trale (E) dans le trou gauche de la porte

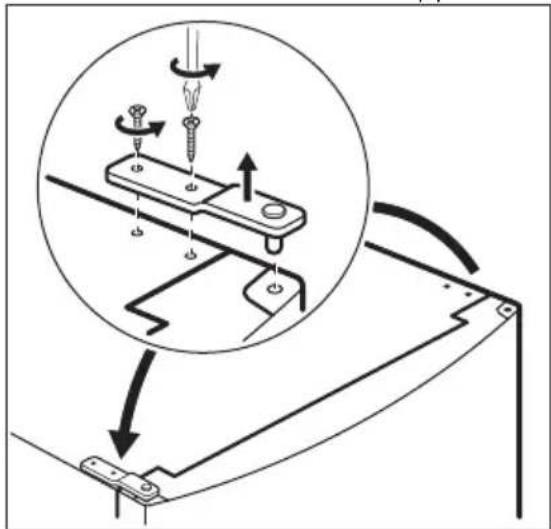

• Dévissez le gond de la charnière supéri-

eure et vissez-le sur le côté opposé.

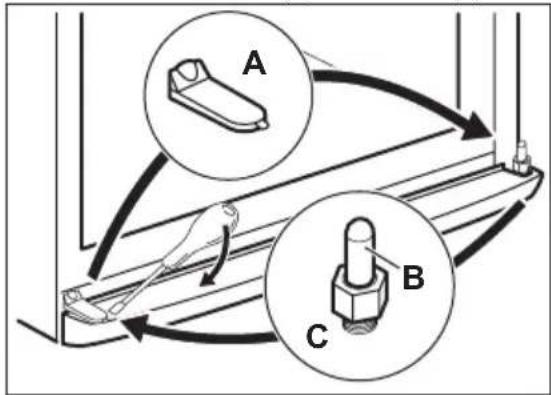

• Retirez le cache à l'aide d'un outil. (A)

• Dévissez le gond de la charnière infé-

rieure (B) et l'entretoise (C) et placez-les

• Réinsérez le cache (A) du côté opposé.

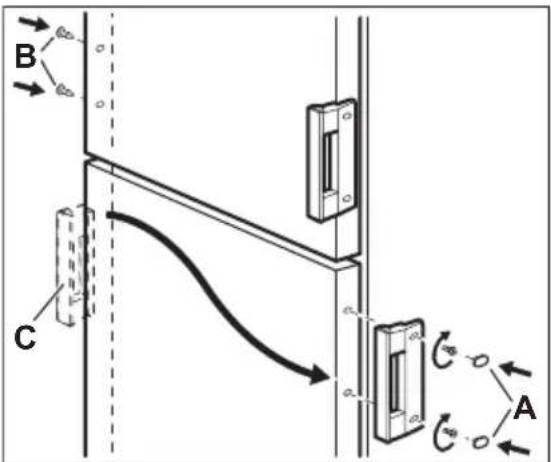

• Retirez les caches (B). Retirez les gou-

pilles du cache (A).

• Dévissez les poignées (C) et remontez-

les sur le côté opposé.

• Réinsérez les goupilles du cache (A) sur

www.electrolux.comA C B Faites une dernière vérification pour vous

• Toutes les vis sont bien serrées.

• Le joint magnétique adhère bien à l'ap-

• La porte s'ouvre et se ferme correcte-

Si la température ambiante est basse (par

exemple, en hiver), il se peut que le joint

n'adhère pas parfaitement. Dans ce cas,

attendez que le joint reprenne sa taille na-

Si vous ne souhaitez pas effectuer per-

sonnellement les opérations décrites ci-

dessus, contactez votre service après-

vente. Un technicien du service après-

vente procédera à la réversibilité des por-

Autonomie de fonctionne-

Tension 230-240 V Fréquence 50 Hz

Les caractéristiques techniques figurent

sur la plaque signalétique située sur le cô-

té gauche à l'intérieur de l'appareil et sur

l'étiquette énergétique.

10. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le symbole

. Déposez les emballages dans les

conteneurs prévus à cet effet.

Contribuez à la protection de

l'environnement et à votre sécurité,

recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils

ménagères. Emmenez un tel produit dans

votre centre local de recyclage ou

contactez vos services municipaux.

dor de madeira ou de plástico

correctamente à tomada de
