MANUAL DE UTILIZADOR EN3600AOW ELECTROLUX

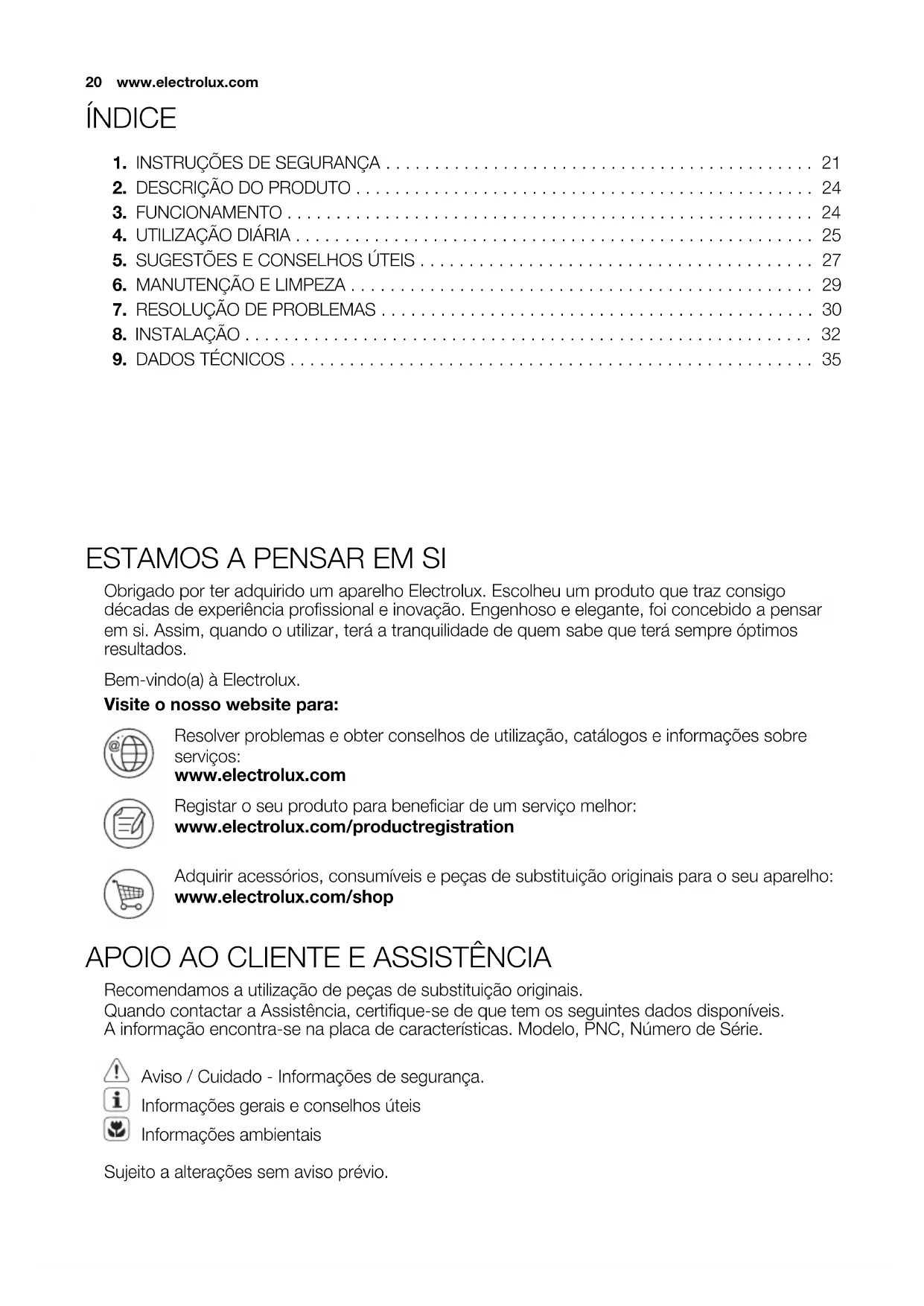

1. INSTRUÇÕES DE SEGURANÇA 21
2. DESCRÊNCIA DO PRODUTO 24
3. FUNCIONAMENTO 24
4. UTILIZAÇÃO DIÁRIA 25
5. SUGESTÕES E CONSELHOS ÚTEIS 27
6. MANUTENÇÃO E LIMPEZA 29
7. RESOLUÇÃO DE PROBLEMAS 30
8. INSTALAÇÃO 32
9. DADOS TÉCNICOS 35

ESTAMOS A PENSAR EM SI

Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz consigo décadas de experiência profissional e inovação. Engenhoso e elegante, foi concebido a pensar em si. Assim, quando o utilizar, terá a tranquilidade de quem sabe que terá sempre óptimos resultados.

Bem-vindo(a) à Electrolux.

Visite o nosso website para:

Resolver problemas e obter conselhos de utilização, catálogos e informações sobre serviços:

www.electrolux.com

Registar o seu produto para beneficiar de um serviço melhor:

Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho: www.electrolux.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Recomendamos a utilização de peças de substituição originais.

Quando contactar a Assistência, certifique-se de que tem os seguintes dados disponíveis.

A informação encontra-se na placa de características. Modelo, PNC, Número de Série.

Aviso / Cuidado - Informações de segurança.

Informações gerais e conselhos úteis

Informações ambientais

Sujeito a alterações sem aviso prévio.

1. INSTRUÇÕES DE SEGURANÇA

Para a sua própria segurança e para garantir uma utilização correcta, antes de instalar e usar o aparelho pela primeira vez, leia atentamente este manual do utilizador, incluindo as suas sugestões e advertências. Para evitar erros e acidentes desnecessários, é importante que todas as pessoas que utilizam o aparelho conheçam o seu funcionamento e as características de segurança. Guarde estas instruções e certifique-se de que elas acompanham o aparelho em caso de transferência ou venda, para que todos os que venham a usá-lo estejam devidamente informados quanto à sua utilização e segurança.

Para sua segurança e da propriedade, guarde as precauções destas instruções de utilização, uma vez que o fabricante não é responsável pelos danos causados por omissão.

1.1 Segurança para crianças e pessoas vulneráveis

- Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, excepto se lhes tiver sido dada supervisão ou instrução relativa à utilização do aparelho por uma pessoa responsável pela sua segurança.

As crianças devem ser vigiadas para assegurar que não brincam com o aparelho.

- Mantenha todas as embalagens fora do alcance das crianças. Existe o risco de asfixia.

- Se eliminar o aparelho retire a ficha da tomada, corte o cabo eléctrico (o mais perto do aparelho possível) e retire a porta para evitar que crianças a brincar sofram choques eléctricos ou se fechem dentro do aparelho.

- Se este aparelho, com vedantes de porta magnéticos for substituir um aparelho mais velho com fecho de mola (lingueta) na porta ou tampa, certifique-se de que o fecho de mola está desactivado antes de eliminar o velho

aparelho. Tal irá evitar que se torne nu- ma armadilha fatal para uma criança.

1.2 Segurança geral

ADVERTÊNCIA

Mantenha desobstruídas as aberturas de ventilação do aparelho ou da estrutura onde este se encontra encastrado.

• O aparelho destina-se à conservação de alimentos e/ou bebidas em ambiente doméstico normal e noutros ambientes semelhantes, como:
• áreas de cozinha destinadas ao pessoal em lojas, escritórios e outros ambientes de trabalho;
• turismo rural e utilização por clientes de hotéis, motéis e outros ambientes do tipo residencial;
• ambientes do tipo residencial com dormida e pequeno-almoço;

• catering e ambientes semelhantes não comerciais.

• Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação.

• Não utilize outros aparelhos eléctricos (como máquinas de fazer gelados) dentro dos aparelhos de refrigeração, excepto se estiverem aprovados para esse fim pelo fabricante.
• Não danifique o circuito de refrigeração.
• O circuito de refrigeração do aparelho contém isobutano (R600a), um gás natural com um alto nível de compatibilidade ambiental mas que é inflamável.
  Durante o transporte e a instalação do aparelho, certifique-se de que nenhum dos componentes do circuito de refrigeração fica danificado.

Se o circuito de refrigeração for danificado:

– evite chamas vivas e fontes de ignição

- ventile totalmente a divisão onde o aparelho se encontra

- É perigoso alterar as especificações ou modificar este produto de qualquer for-

ma. Quaisquer danos no cabo poderão provocar um curto-circuito, incêndio e/ou choque eléctrico.

ADVERTÊNCIA

A substituição de qualquer componente eléctrico (cabo de alimentação, ficha, compressor) tem de ser efectuada por um agente de assistência certificado ou por pessoal técnico qualificado, para evitar perigos.

1. Não é permitido prolongar o cabo de alimentação com extensões.
2. Certifique-se de que a ficha não fica esmagada ou danificada pela parte de trás do aparelho. Uma ficha esmagada ou danificada pode sobreaquecer e causar um incêndio.
3. Certifique-se de que a ficha do aparelho fica facilmente acessível.
4. Não puxe o cabo de alimentação.
5. Se a tomada eléctrica estiver solta, não introduza a ficha. Existe o risco de choque eléctrico ou incêndio.

6. O aparelho não deve funcionar sem a tampa da lâmpada (se prevista) de iluminação interior.

7. Este aparelho é pesado. Tenha cuidado quando o deslocar.

8. Não retire os itens do compartimento do congelador, nem toque neles, se estiver com as mãos húmidas/molhadas, pois pode sofrer abrasões na pele ou queimaduras provocadas pelo gelo.
9. Evite a exposição prolongada do aparelho à luz solar directa.
10. As lâmpadas (se previstas) utilizadas neste aparelho são lâmpadas especiais, seleccionadas apenas para electro-domésticos. Não são adequadas para iluminação doméstica.

1.3 Utilização diária

• Não coloque panelas quentes nas partes de plástico do aparelho.
• Não guarde gases ou líquidos inflamáveis no aparelho, porque podem explodir.
• Não coloque alimentos directamente em frente à saída de ar na parede tra-

seira. (Se o aparelho for do tipo Frost Free - sem gelo)

• Depois de descongelados, os alimentos não devem ser recongelados.
• Guarde alimentos congelados pré-embalados de acordo com as instruções do fabricante do alimento congelado.
• As recomendações de armazenamento dos fabricantes do aparelho devem ser estritamente cumpridas. Consulte as respectivas instruções.
• Não coloque bebidas gaseificadas dentro do congelador, uma vez que cria pressão no recipiente, podendo fazer com que expluda, provocando danos no aparelho.
• Os gelados de gelo podem provocar queimaduras de gelos se forem consumidos imediatamente depois de retirados do aparelho.

1.4 Limpeza e manutenção

• Antes da manutenção, desligue o aparelho e retire a ficha da tomada.
• Não limpe o aparelho com objectos de metal.
• Não utilize objectos afiados para remover o gelo do aparelho. Utilize um raspador de plástico.
• Inspeccione regularmente o orifício de descarga do frigorífico para presença de água descongelada. Se necessário, limpe o orifício de descarga. Se o orifício estiver bloqueado, a água irá acumular na parte inferior do aparelho.

1.5 Instalação

Para efectuar a ligação eléctrica, siga atentamente as instruções fornecidas nos parágrafos específicos.

• Desembale o aparelho e verifique se existem danos. Não ligue o aparelho se estiver danificado. Em caso de danos, informe imediatamente o local onde o adquiriu. Nese caso, guarde a embalagem.

• É recomendável aguardar pelo menos duas horas antes de ligar o aparelho, para permitir que o óleo regresse ao compressor.

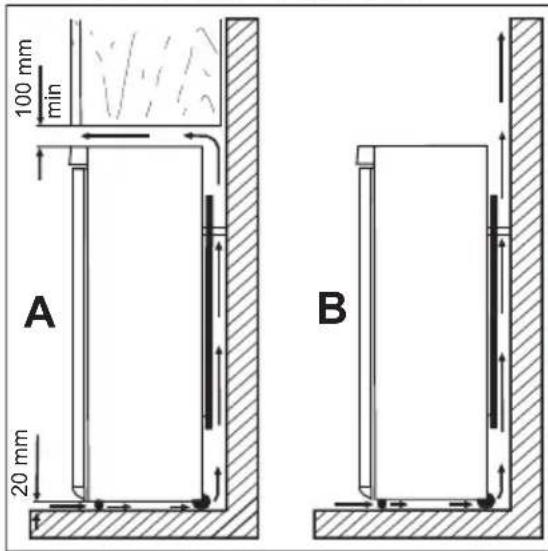

• Assegure uma circulação de ar adequada à volta do aparelho, caso contrário pode provocar sobreaquecimento. Para garantir uma ventilação suficiente, siga as instruções relevantes para a instalação.

• Sempre que possível, a traseira do aparelho deve ficar virada para uma parede para evitar toques nas partes quentes (compressor, condensador) e possíveis queimaduras.
• Não coloque o aparelho perto de radiadores ou fogões.
• Certifique-se de que a ficha de alimentação fica acessível após a instalação do aparelho.
• Ligue apenas a uma fonte de água potável (se a ligação de água estiver prevista).

1.6 Assistência

- Quaisquer trabalhos eléctricos necessários para a manutenção do aparelho devem ser efectuados por um electricista qualificado ou pessoa competente.

- A manutenção deste produto deve ser efectuada por um Centro de Assistência autorizado, o qual deverá utilizar apenas peças sobressalentes originais.

1.7 Protecção ambiental

Este aparelho não contém gases que possam danificar a camada de ozono, tanto no circuito refrigerante como nos materiais de isolamento. O aparelho não deverá ser eliminado juntamente com o lixo doméstico. A espuma de isolamento contém gases inflamáveis: o aparelho deverá ser eliminado de acordo com as normas aplicáveis que pode obter junto das autoridades locais. Evite danificar a unidade de arrefecimento, especialmente na parte traseira, perto do permutador de calor. Os materiais utilizado neste aparelho marcados pelo símbolo são recicláveis.

2. DESCRIÇÃO DO PRODUTO

2 3 67 89

1 Gavetas para fruta
2 Prateleiras de vidro
3 Prateleira para garrafas
4 Termóstato
5 Prateleira da manteiga
6 Prateleira da porta

7 Prateleira para garrafas
8 Cesto do congelador
9 Cesto do congelador
10 Cesto do congelador
11 Placa de características

3. FUNCIONAMENTO

3.1 Ligar

Introduza a ficha na tomada.

Rode o regulador de temperatura no sentido dos ponteiros do relógio para uma definição média.

3.2 Desligar

Para desligar o aparelho, rode o regulador de temperatura para a posição "O".

3.3 Regulação da temperatura

A temperatura é regulada automaticamente.

Para utilizar o aparelho, proceda do seguinte modo:

- rode o regulador de temperatura para definições inferiores para obter a frescura mínima.

- rode o regulador de temperatura para definições superiores para obter a frescura máxima.

Normalmente, uma definição média é a mais adequada.

No entanto, a definição exacta deve ser escolhida tendo em conta que a temperatura dentro do aparelho depende da:

• temperatura ambiente
• frequência de abertura da porta
• quantidade de alimentos conservados
• localização do aparelho.

Se a temperatura ambiente for alta ou se o aparelho estiver completamente cheio e estiver definido para as temperaturas mais baixas, pode funcionar continuamente causando a formação de gelo na parede de fundo. Neste caso, o selector tem de estar definido para uma temperatura mais elevada para permitir descongelação automática e, por isso, consumo de energia reduzido.

4. UTILIZAÇÃO DIÁRIA

4.1 Armazenamento de alimentos congelados

Quando ligar pela primeira vez ou após um período sem utilização, antes de colocar os produtos no compartimento, deixe o aparelho em funcionamento, no mínimo, durante 2 horas.

Os cestos do congelador asseguram que é rápido e fácil encontrar a embalagem pretendida. Se forem armazenadas grandes quantidades de alimentos, retire todas as prateleiras, excepto o cesto inferior, que deve estar colocado no lugar para permitir uma boa circulação de ar. Em todas as prateleiras, excepto a superior, é possível colocar alimentos que fiquem até 15 mm da porta.

Em caso de descongelação acidental, por exemplo, devido a falta de electricidade, se a alimentação estiver desligada durante mais tempo do que aquele indicado na tabela de características técnicas em "tempo de reinício", os alimentos descongelados têm de ser consumidos rapidamente ou cozinhados imediatamente e depois novamente congelados (depois de arrefecerem).

4.2 Congelação de alimentos frescos

O compartimento congelador é adequado para a congelação de alimentos frescos e

para a conservação a longo prazo de alimentos congelados e ultracongelados. Para congelar alimentos frescos não é necessário alterar a definição média. No entanto, para uma operação de con-gelação mais rápida, rode o regulador de temperatura para definições superiores para obter a frescura máxima.

Nesta condição, a temperatura do compartimento do congelador pode descer abaixo dos 0°C. Se isto ocorrer reinicie o regulador de temperatura para uma definição mais quente.

Coloque os alimentos frescos a serem congelados no compartimento inferior.

4.3 Descongelação

Antes de serem utilizados, os alimentos congelados e ultra-congelados podem ser descongelados no compartimento do frigorífico ou à temperatura ambiente, dependendo do tempo disponível para esta operação.

Os artigos pequenos podem ser cozinhados ainda congelados, directamente do congelador: neste caso, a confecção demora mais tempo.

O símbolo na parte lateral indica a área mais fria do frigorífico.

A área mais fria vai desde a prateleira de vidro da gaveta de fruta e legumes até ao símbolo ou à prateleira que estiver colocada à altura do símbolo.

Para armazenar os alimentos correctamente, certifique-se de que o indicador de temperatura apresenta "OK".

Se não aparecer "OK", ajuste o controlador da temperatura para uma regulação mais fria e aguarde 12 horas até voltar a verificar o estado do indicador de temperatura.

Após colocar alimentos frescos no aparelho ou após ter tido a porta aberta durante bastante tempo, é normal que a indicação “OK” desapareça.

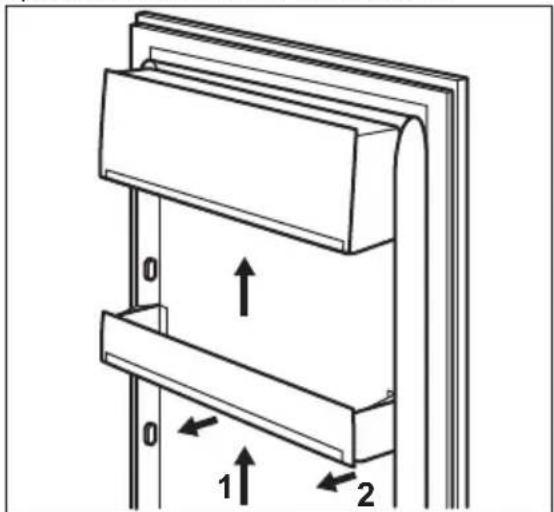

4.5 Posicionamento das prateleiras da porta

Para permitir o armazenamento de embalagens de alimentos de várias dimensões, as prateleiras da porta podem ser colocadas a diferentes alturas.

Para fazer estes ajustes, proceda do seguinte modo:

puxe gradualmente a prateleira na direc- ção das setas até se soltar e, de seguida, reposicione conforme necessário.

Não desloque a prateleira grande inferior da porta, para garantir uma circulação de ar correcta.

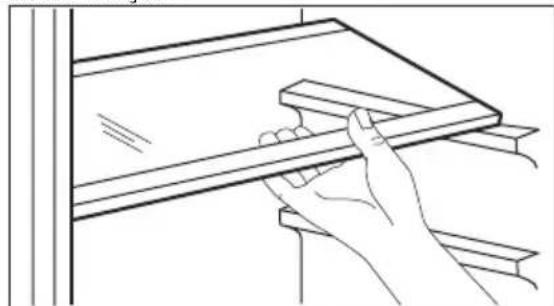

4.6 Prateleiras móveis

As paredes do frigorífico têm várias calhas que lhe permitem posicionar as prateleiras como preferir.

Algumas prateleiras devem ser elevadas pela extremidade traseira para permitir a sua remoção.

Não desloque a prateleira de vidro que tapa a gaveta de legumes, para garantir uma circulação de ar correcta.

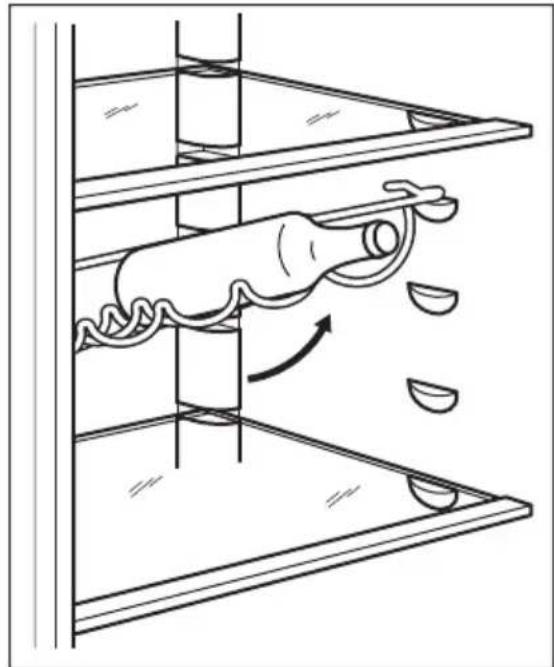

4.7 Prateleira para garrafas

Coloque as garrafas (com a abertura voltada para a frente) na prateleira pré-posicionada.

Se a prateleira estiver posicionada horizontalmente, coloque apenas garrafas fechadas.

Esta prateleira de suporte de garrafas po- de ser inclinada para permitir armazenar garrafas já abertas. Para isso, puxe a pra- teleira para cima de forma a poder rodá-la para cima e colocá-la no próximo nível acima.

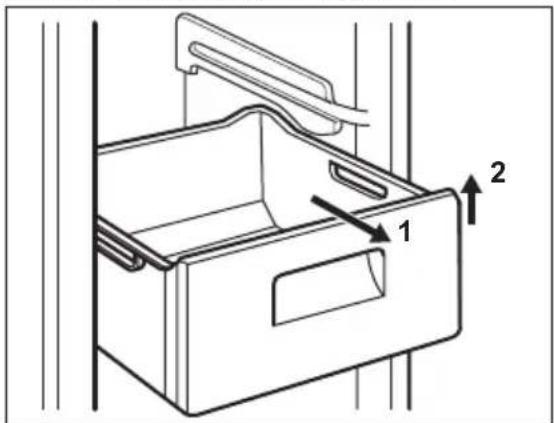

4.8 Remoção dos cestos de congelação do congelador

Os cestos de congelação têm um batente limitador para evitar a sua remoção acidental ou queda. Quando retirar um cesto do congelador, puxe-o na sua direcção e, ao atingir o batente, retire o cesto inclinando a parte dianteira para cima.

Para voltar a colocá-lo, levante ligeira- mente a parte dianteira do cesto para o introduzir no congelador. Assim que pas- sar pelos batentes, empurre os cestos para a devida posição.

5. SUGESTÕES E CONSELHOS ÚTEIS

5.1 Sons de funcionamento normais

• Poderá um ouvir um som de gorgolejar ténue quando o refrigerante estiver a ser bombeado através das bobinas ou tubagens. Isto está correcto.
• Quando o compressor está ligado, o refrigerante está a ser bombeado e ouvirá um som surdo e um ruído pulsante proveniente do compressor. Isto está correcto.
• A dilatação térmica poderá provocar um ruído repentino de estilhaçar. É natural e não constitui um fenómeno físico perigoso. Isto está correcto.
• Quando o compressor ligar e desligar, ouvirá um "clique" ténue no regulador da temperatura. Isto está correcto.

5.2 Conselhos para poupar energia

• Não abra muitas vezes a porta nem a deixe aberta mais tempo do que o necessário.
• Se a temperatura ambiente for alta e o regulador de temperatura se encontrar na definição de baixa temperatura com

o aparelho completamente cheio, o compressor pode funcionar continua- mente, causando gelo no evaporador. Se isto acontecer, coloque o regulador de temperatura em definições mais quentes, para permitir a descongelação automática, poupando assim no con- sumo de electricidade.

5.3 Conselhos para a refrigeração de alimentos frescos

Para obter o melhor desempenho:

• não guarde alimentos quentes ou líquidos que se evaporam no frigorífico
• cubra ou embrulhe os alimentos, particularmente se tiverem um cheiro forte.
• posicione os alimentos de modo a que o ar possa circular livremente em redor

5.4 Conselhos para a refrigeração

Conselhos úteis:

Carne (todos os tipos) : embrulhe em sacos de politeno e coloque na prateleira de vidro acima da gaveta de vegetais.

Por motivos de segurança, guarde desta forma por um dia ou dois no máximo.

Alimentos cozinhados, pratos frios, etc.: devem estar cobertos e podem ser colocados em qualquer prateleira.

Fruta e legumes: devem ser bem lavados e colocados nas gavetas especiais fornecidas. O sumo de limão pode alterar a cor das peças de plástico do frigorífico se estiver em contacto com elas. Por conseguinte, recomendamos que mantenha os citrinos em recipientes separados.

Manteiga e queijo: estes devem ser colocados em recipientes herméticos especiais ou embrulhados em folha de alumínio ou sacos de politeno para excluir o máximo de ar possível.

Garrafas: devem estar fechadas e devem ser armazenadas na prateleira de garrafas da porta.

Bananas, batatas, cebolas e alho, se não estiverem embalados, não devem ser guardados no frigorífico.

5.5 Conselhos para a congelação

Para o ajudar a tirar partido do processo de congelação, eis alguns conselhos importantes:

• a quantidade máxima de alimentos que pode ser congelada em 24h. está mostrada na placa de dados;
• O processo de congelamento demora 24 horas. Não devem ser adicionados mais alimentos para congelação durante este período;
• congele apenas alimentos de alta qualidade, frescos e extremamente limpos;
• Prepare os alimentos em pequenas quantidades para permitir que sejam rápida e completamente congeladas e para tornar possível subsequentemente descongelar apenas a quantidade necessária;
• embrulhe os alimentos em folha de alumínio ou politeno e certifique-se de que as embalagens são herméticas;
• Não permita que os alimentos frescos e descongelados entrem em contacto

com os alimentos já congelados, evitando assim o aumento de temperatura dos alimentos congelados;

• os alimentos sem gordura são melhores para armazenar que os alimentos com gordura; o sal reduz o tempo de armazenamento dos alimentos;
• a água congela. Se for consumida imediatamente após a remoção do compartimento do congelador, poderá causar queimaduras de gelo na pele;
• é aconselhável que anote a data de congelação em cada embalagem individual para permitir que saiba o tempo de armazenamento.

5.6 Conselhos para o armazenamento de alimentos congelados

Os cestos do congelador asseguram que é rápido e fácil encontrar a embalagem pretendida. Se forem armazenadas grandes quantidades de alimentos, retire todas as prateleiras, excepto o cesto inferior que deve estar colocado no lugar para permitir uma boa circulação de ar.

Para obter o melhor desempenho deste aparelho, siga estas indicações:

• certifique-se de que os alimentos congelados comercialmente foram armazenados adequadamente pelo vendedor;
• certifique-se de que os alimentos congelados são transferidos do supermercado para o congelador no tempo mais curto possível;
• não abra a porta muitas vezes, nem a deixe aberta mais tempo do que o necessário;
• uma vez descongelados, os alimentos degradam-se rapidamente e não podem voltar a ser congelados;
• não exceda o período de armazenamento indicado pelo produtor dos alimentos.

6. MANUTENÇÃO E LIMPEZA

6.1 Limpeza do interior

Antes de utilizar o aparelho pela primeira vez, limpe o interior e todos os acessórios internos com água morna e sabão neutro de modo a remover o cheiro típico de um produto novo, de seguida seque minuciosamente.

Não utilize detergentes ou pós abrasivos, pois estes danificam o acabamento.

CUIDADO

Retire a ficha da tomada antes de efectuar qualquer operação de manutenção.

Este aparelho contém hidrocarbonetos na sua unidade de arrefecimento; a manutenção e a recarga devem, por isso, ser efectuadas exclusivamente por técnicos autorizados.

O equipamento tem de ser limpo regularmente:

• limpe o interior e os acessórios com água morna e sabão neutro.
• verifique regularmente os vedantes de porta e limpe-os para se certificar de que estão limpos e sem resíduos.
• lave e seque minuciosamente.

Não puxe, desloque nem danifi- que quaisquer tubos e/ou cabos dentro do armário.

Nunca utilize detergentes, pós abrasivos, produtos de limpeza muito perfumados ou cera de polir para limpar o interior, pois isto irá danificar a superfície e deixar um odor forte.

Limpe o condensador (grelha preta) e o compressor que está no fundo do aparelho, com uma escova. Esta operação irá melhorar o desempenho do aparelho e poupar consumo de electricidade.

Tenha cuidado para não danificar o sistema de arrefecimento.

Muitos agentes de limpeza de superfícies de cozinhas contêm químicos que podem atacar/danificar os plásticos usados neste aparelho. Por esta razão é aconselhável que a estrutura exterior deste aparelho seja limpa apenas com água morna com um pouco de solução de limpeza adicionada.

Após a limpeza, volte a ligar o equipamento à tomada de alimentação.

6.3 Descongelar o frigorífico

O gelo é automaticamente eliminado do evaporador do compartimento do frigorífico sempre que o compressor motorizado pára, durante o funcionamento normal. A água resultante da descongelação é descarregada por um orifício de descarga para um recipiente especial colocado na parte traseira do aparelho, sobre o compressor motorizado, onde se evapora. É importante limpar periodicamente o orifício de descarga da água da descongelação, no centro do canal do compartimento do frigorífico, para evitar o transborda-mento de água para os alimentos.

6.4 Descongelação do congelador

Haverá sempre a formação de uma certa quantidade de gelo nas prateleiras do congelador e em redor do compartimento superior.

Descongele o congelador quando a ca-mada de gelo atingir uma espessura de 3 a 5 mm.

Para remover o gelo, siga estas instruções:

• retire a ficha da tomada ou desligue o aparelho
• retire os alimentos armazenados, envolva-os em várias folhas de jornal e coloque-os num local fresco
  • retire as gavetas do congelador
• coloque material isolante à volta das gavetas, por exemplo, cobertores ou jornais.

Pode acelerar a descongelação se colocar tigelas com água quente (não a ferver) no interior do congelador

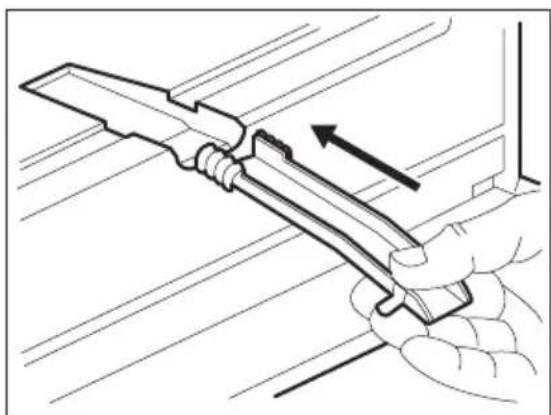

- Solte o canal de drenagem da posição de repouso, puxe-o de acordo com a ilustração e coloque-o no fundo do congelador onde a água pode acumular

- raspe com cuidado o gelo quando começar a descongelar. Utilize um raspador de madeira ou de plástico

- quando todo o gelo tiver derretido, limpe e seque o congelador e volte a colocar o canal de drenagem no respectivo local.

- ligue o aparelho e volte a colocar os alimentos congelados.

É recomendável deixar o aparelho a funcionar durante algumas horas na posição mais alta do termóstato para que a temperatura de armazenamento adequada seja atingida o mais depressa possível.

Nunca utilize objectos metálicos afiados para raspar o gelo do evaporador, pois pode danificá-lo. Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação além dos recomendados pelo fabricante. Um aumento da temperatura das embalagens dos alimentos congelados, durante a descongelação, pode reduzir o tempo de armazenamento seguro.

7. RESOLUÇÃO DE PROBLEMAS

CUIDADO

Antes da resolução de problemas, retire a ficha da tomada.

A resolução de problemas que não se encontram no manual só deve ser efectuada por um electricista qualificado ou uma pessoa competente.

Existem alguns ruídos durante a utilização normal (compressor, circulação de refrigerante).

Problema Possível causa Solução
O aparelho faz baru-lho.	O aparelho não está apoi-ado correctamente.	Verifique se o aparelho estáestável (os quatro pés de-vem estar no chão).
O compressor fun-ciona continuamen-te.	O regulador da temperatu-ra pode estar mal definido.	Defina uma temperatura mais elevada.
A porta não está fechada correctamente.		Consulte "Fechar a porta".
A porta foi aberta muitas vezes.		Não mantenha a porta aberta mais tempo do que o necessário.
A temperatura do produto está muito alta.		Deixe que a temperatura do produto diminua até à temperatura ambiente antes de o guardar.
A temperatura ambiente está muito alta.		Diminua a temperatura ambiente.
A água escorre na placa traseira do frigorífico.	Durante o processo de descongelação automático, o gelo é descongelado na placa traseira.	Isto está correcto.
A água escorre para o frigorífico.	A saída de água está obstruída.	Limpe a saída da água.
Os produtos evitam que a água escorra para o co-lector de água.		Certifique-se de que os produtos não tocam na pla-ca traseira.
A água escorre para o chão.	A saída de água descon-gelada não escorre para o tabuleiro de evaporação acima do compressor.	Engate a saída de água descongelada no tabuleiro de evaporação.
Existe demasiado gelo.	Os produtos não estão embalados correctamente.	Embale os produtos cor-rectamente.
A porta não está fechada correctamente.		Consulte "Fechar a porta".
O regulador da temperatu-ra pode estar mal definido.		Defina uma temperatura mais elevada.
A temperatura no aparelho está dema-siado baixa.	O regulador da temperatu-ra pode estar mal definido.	Defina uma temperatura mais elevada.
A temperatura no aparelho está dema-siado alta.	O regulador da temperatu-ra pode estar mal definido.	Defina uma temperatura mais baixa.
A porta não está fechada correctamente.		Consulte "Fechar a porta".
A temperatura do produto está muito alta.		Deixe que a temperatura do produto diminua até à tem-peratura ambiente antes de o guardar.
Muitos produtos armaze-nados ao mesmo tempo.		Armazene menos produtos ao mesmo tempo.
A temperatura no frigorífico está de-masiado alta.	Não existe circulação de ar frio no aparelho.	Certifique-se de que existe circulação de ar frio no aparelho.
A temperatura no congelador está demasiado alta.	Os produtos estão dema-siado perto uns dos ou-tros.	Armazene os produtos de forma a haver circulação de ar frio.
O aparelho não fun-ciona.	O aparelho está desligado.	Ligue o aparelho.
A ficha não está correcta-mente inserida na tomada.		Ligue a ficha do aparelho correctamente à tomada de alimentação.
O aparelho não tem ali-mentação. Não existe ten-são na tomada.		Ligue um aparelho eléctrico diferente à tomada. Con-tacte um electricista qualifi-cado.
A lâmpada não fun-ciona.	A lâmpada está no modo de espera.	Fecha e abra a porta.
A lâmpada está defeituo-sa.		Consulte "Substituir a lâm-pada".

Se o seu aparelho continuar a não funcionar correctamente depois de ter efectuado as verificações acima mencionadas, contacte o Centro de pós-venda.

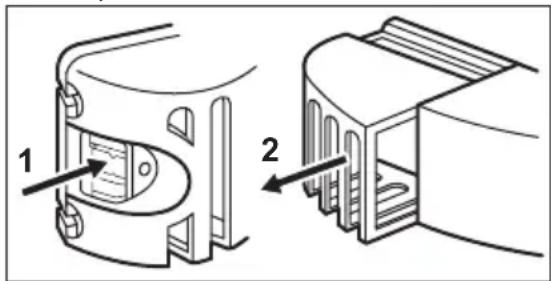

7.1 Substituir a lâmpada

O aparelho está equipado com uma luz interior LED de longa duração.

1. Desligue o aparelho.
2. Pressione a parte móvel para soltar a tampa da lâmpada (1).
3. Retire a tampa da lâmpada (2).

4. Se necessário, substitua a lâmpada por uma com características e potência semelhantes. Recomendamos a utilização da lâmpada Osram PARATHOM SPECIAL T26 0,8 Watt.

5. Instale a tampa da lâmpada.

6. Ligue o aparelho.

7. Abra a porta. Certifique-se de que a lâmpada acende.

1. Limpe as juntas da porta.
2. Se necessário, ajuste a porta. Consulte "Instalação".
3. Se necessário, substitua as juntas defeituosas da porta. Contacte o Centro de Assistência Técnica.

8. INSTALAÇÃO

ADVERTÊNCIA

Leia as "Informações de segurança" cuidadosamente para a sua segurança e funcionamento correcto do aparelho antes de o instalar.

8.1 Posicionamento

Instale este aparelho num local com uma temperatura ambiente que corresponde à classe climática indicada na placa de dados do aparelho:

Classe climática	Temperatura ambiente
SN +10 °C a + 32 °C
N +16 °C a + 32 °C
ST +16 °C a + 38 °C
T +16 °C a + 43 °C

8.2 Localização

O aparelho deve ser instalado num local afastado de fontes de calor, como radiadores, termoacumuladores, luz solar directa, etc. Certifique-se de que o ar pode circular livremente atrás do aparelho. Para garantir o melhor desempenho possível se o aparelho estiver debaixo de uma unidade suspensa na parede, a distância mínima entre o topo do aparelho e a unidade de parede deve ser pelo menos 100 mm. Em todo o caso, deve-se evitar colocar o aparelho debaixo de uma unidade suspensa na parede. O nivelamento preciso é garantido por um ou vários pés ajustáveis na base do aparelho.

100 mm min 20 mm A B

ADVERTÊNCIA

Deve ser possível desligar o aparelho da corrente eléctrica; a ficha de alimentação eléctrica tem de ficar facilmente acessível após a instalação.

8.3 Espaçadores traseiros

Pode encontrar os dois espaçadores no saco da documentação.

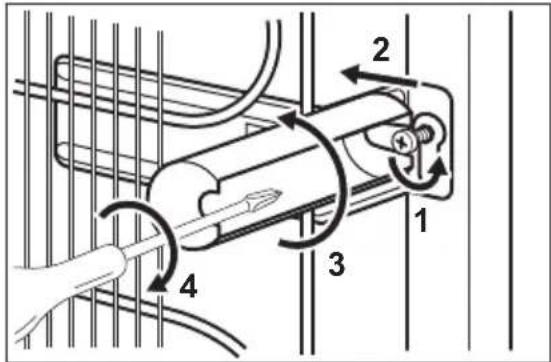

Execute estes passos para instalar os espaçadores:

1. Desaperte o parafuso.

2. Encaixe o espaçador debaixo do parafuso.

3. Rode o espaçador para a posição correcta.

4. Volte a apertar os parafusos.

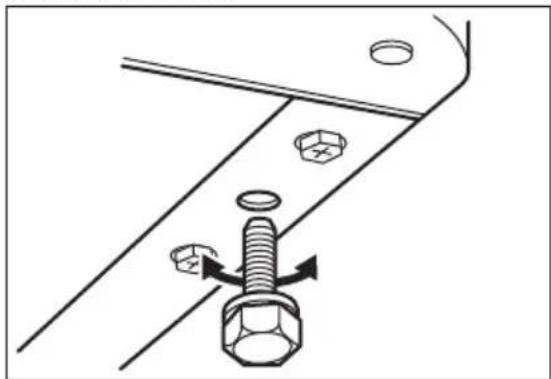

Quando instalar o aparelho, certifique-se de que ele fica nivelado. Isto pode ser conseguido com os dois pés ajustáveis na base, à frente.

8.5 Ligação eléctrica

Antes de ligar, certifique-se de que a tensão e a frequência indicadas na placa de dados correspondem à fonte de alimentação doméstica.

O aparelho deve ter uma ligação à terra. A ficha do cabo de alimentação é fornecida com um contacto para este objectivo. Se a tomada da fonte de alimentação doméstica não estiver ligada à terra, ligue o aparelho a uma ligação à terra separada, em conformidade com as normas actuais, consultando um electricista qualificado. O fabricante declina toda a responsabilidade caso as precauções de segurança acima não sejam cumpridas.

Este aparelho cumpre com as directivas. E.E.C.

8.6 Reversibilidade das portas

ADVERTÊNCIA

Antes de efectuar qualquer operação, retire a ficha da tomada eléctrica.

Recomendamos que execute as seguintes operações com a ajuda de outra pessoa que irá segurar as portas do aparelho durante as operações.

Para mudar o sentido de abertura da por- ta, execute estes passos:

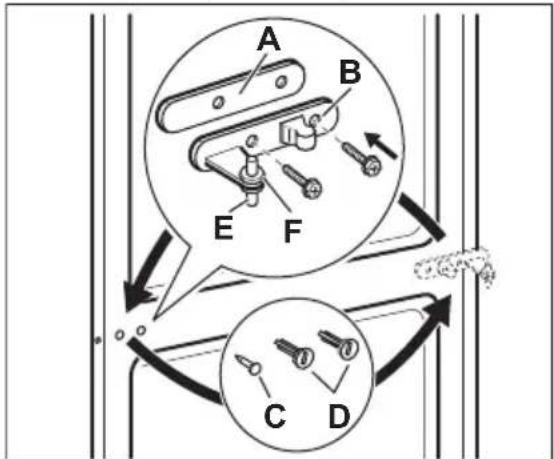

• Abra as portas. Desaparafuse a dobradiça central (B). Retire o espaçador de plástico (A).
• Retire o espaçador (F) e coloque-o no outro lado da cavilha da dobradiça (E).
• Retire as portas.
• Retire o pino de cobertura esquerdo da dobradiça central (C, D) e coloque no lado oposto.
• Coloque o pino da dobradiça central (E) no orifício esquerdo da porta inferior.


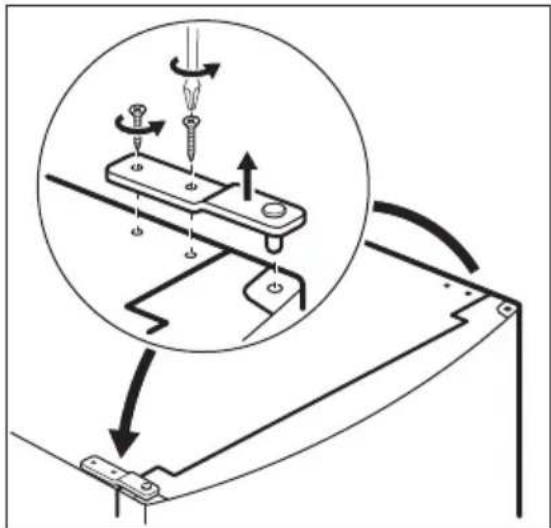

- Desaparafuse o pino da dobradiça superior e aparafuse-o no lado oposto.

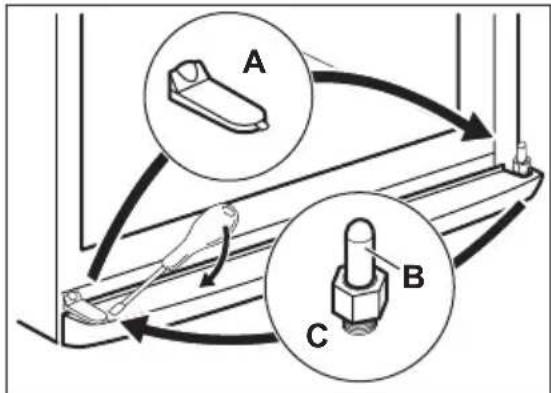

• Retire a tampa com a ajuda de uma ferramenta. (A).
• Desaparafuse a cavilha (B) da dobradiça inferior e o espaçador (C) e coloque-os no lado oposto.
• Introduza a tampa (A) no lado oposto.


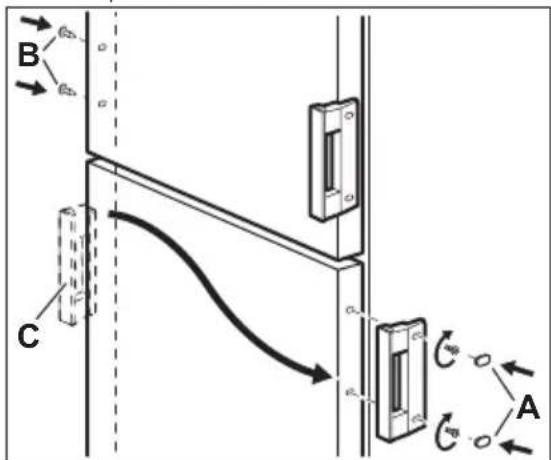

• Retire as tampas (B). Retire os pinos de cobertura (A).
• Desaparafuse as pegas (C) e fixe-as no lado oposto.
• Introduza os pinos de cobertura (A) no lado oposto.

B C A

Faça uma verificação final para garantir que:

- Todos os parafusos estão apertados.

• A junta magnética adere ao aparelho.
• A porta abre e fecha correctamente. Se a temperatura ambiente for baixa (por exemplo, no Inverno), a junta pode não se moldar perfeitamente ao aparelho. Neste caso, aguarde que a junta se molde naturalmente.

Caso não queira executar as operações acima mencionadas, contacte o Serviço Pós-venda mais próximo. Os custos da inversão da abertura das portas pelo técnico do Serviço Pós-venda serão suportados por si.

1. DADOS TÉCNICOS

Dimensão

Altura 1850 mm

Largura 595 mm

Profundidade 658 mm

Autonomia com corte de 20 h energia

Voltagem 230-240 V

Frequência 50 Hz

As informações técnicas encontram-se na placa de características, no lado esquer-

do do interior do aparelho, e na etiqueta de energia.

10. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentem o símbolo 📊. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem de aparelhos eléctricos e electrónicos. Não

elimine os aparelhos que tenham o símbolo ✉ juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

VSEBINA

1. VARNOSTNA NAVODILA 37
2. OPIS IZDELKA 39
3. DELOVANJE 39
4. VSAKODNEVNA UPORABA 40
5. KORISTNI NAMIGI IN NASVETI 42
6. VZDRŽEVANJE IN ČIŠČENJE 43
7. ODPRAVLJANJE TEŽAV 44
8. NAMESTITEV 46
9. TEHNIČNI PODATKI 48

MISLIMO NA VAS
