MODE D'EMPLOI HD Media Wonder MP700 Diamond Multimedia
Mini Multimedia Player Mini Lecteur Multimedia
Quick Installation Guide Guide de démarriage rapide
Preamble
Merci pour votre achat du mini lecteur media Diamond HD Media Wonder. Le HD Media Wonder vous apporte le plaisir de télécharger des MP3, des WMA, des JPG, des BMP, des MP4, des VCD, des DVD, des RM, des RMVB et d'autres formats via internet. Les cartes mémoires SD et MMC sont supportées. Compatible avec les lecteurs Mobiles U et USB.
Introduction
Fonction
Supporte les formats de photo: JPEG, M-JPEG, BMP, TIFF, PNG.
Se connecte avec les disques U et les disques durs mobiles
Supporte les insertions USB et de carte en même temps, et peut passer de l'un à l'autre
Disposede'une navigationa15 images ecran
Gestion de l'interface de document concise, convient aux utilisateurs de differentes régions.
Spcificités
Alimentation électric 100-240V
Dimensions : 190x140x35 mm
Poids: 400g
Temperature et humidité en fonctionnement, 0~40°C, 20°0~80°0
Température et humidité en cas de non-utilisation 20~45°C, 10‰~90‰

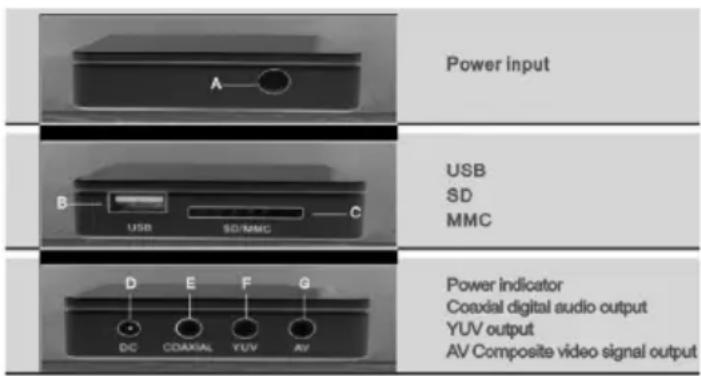

1.3 Diagramme des Fonctions
A. Entree de l'alimentation
B. Interface USB
C. SD/MMC
D. Indicateur de marche
E.Sortie audio numérique coaxiale
F.Sortie YUV
G. Sortie du signal video composite AV

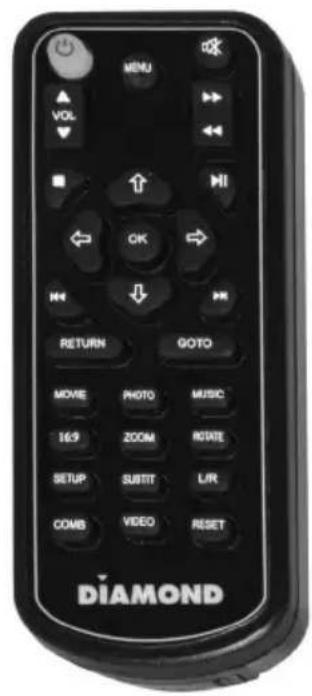

GOTO: Appuyez sur le bouton "GOTO", le menu dérouulant s'affiche automatiquement, le curseur se trouve sur l'heure. Appuyez sur gauche/droite pour désir les heures, les minutes et les secondes. Appuyez sur la touche haut/bas pourmettre à l'heure désirée
SUBTIT: Appuyez sur SUBTIT sous le plug-in situation des sous-titres peut ouvrir, fermer, agrandir les sous-titres, sous-titres pour les deux amplifications.
COMB: Appuyez sur la touche pourmettre de la musique de fond tout en affichant des images.
RESET: Cliquez sur la touche, la machine revient aux paramêtres d'usine par défaut (sortie signal video composite NTSC)
VIDEO: La touche de changement de sortie du signal video. Lorsque vous étés connecté correctement avec la télévision et non avec une émission, veuillesz cliquer sur le bouton pour changer le signal de sortie de la machine. Lorsque le modele de signal de sortie correspond bien avec les signaux d'entrée de la télévision, l'image s'affichera.
RESET: Appuyez cette touche pour aller au repertoire racine, la machine revient aux paramétres d'usine par défaut (sortie signal video composite NTSC)
Se Connector à la TV
Se Connector à l'Av de la TV
Branchez le cable AV (rouge, blanc, jaune) dans le CVBS, le canal de gauche et le canal de droite. Puis branchez l'autre extrémité dans la prise AV de l'U2.
Se connecter en HD (Composant)
Branchez une des extrémites de la ligne video YUV (vert, bleu et rouge) sur les port locaux Y,Pb/Cb, Pr/Cr. L'autre extrémite verte, bleue et rouge se connecte avec la sortie haute définition de la TV (verte, bleue et rouge). Au même moment, connectez le cable video AV rouge et blanc au canal gauche et au canal droit de la machine (sortie audio). L'autre extrémite des lignes rouges et jaunes avec l'entrée audio TV.
Note : après avoir connecté avec la TV, il est nécessaire de vérifier que les connexions du lecteur media avec la TV sont correctes.
Veuillez-vous assurer de désirir la bonne source de signal TV après vous être connecté à la TV. S'il n'y a pas d'image, veuillez parler sur « VIDEO » sur la télécommande pour changer le signal de sortie jusqu'à ce qu'il corresponde avec le signal de la télévision
Si vous têle peut supporter une entree haute définition, nous vous recommendons le "HD MODE" pour regarder.
Fonctionnement

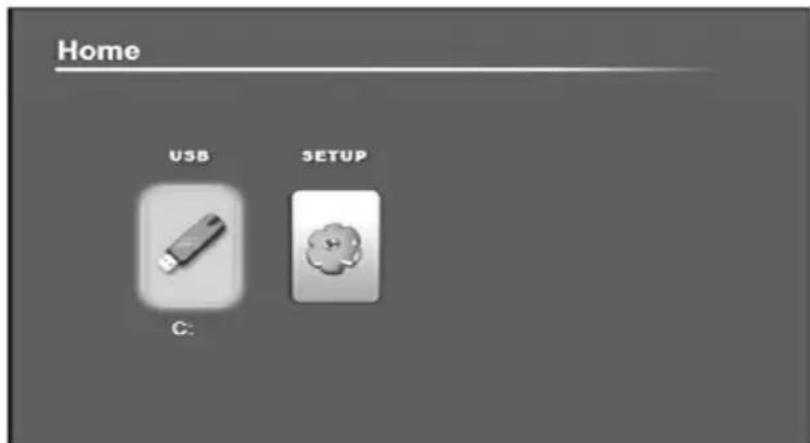

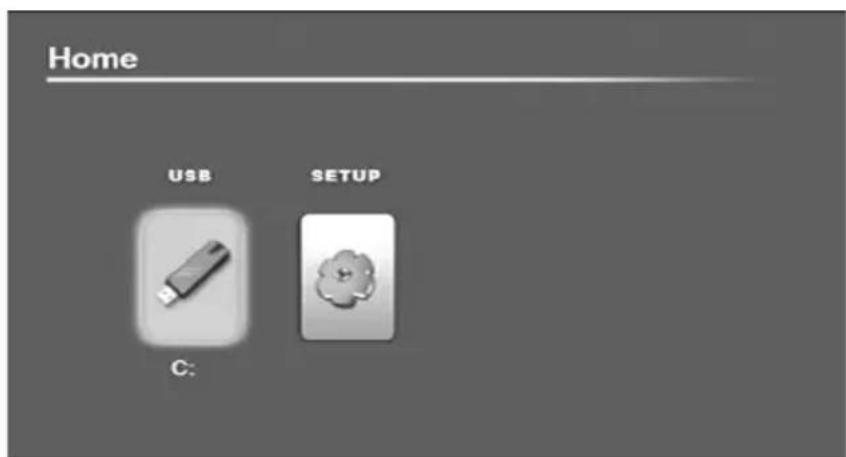

Insérez le périphérique de stockage comptant des fichiers, l'écran est tel que cédssous:
L'écran affiche les périhériques de stockage et le menu d'installation. Si plusieurs périhériques sont insérés en même temps, ils s'afficheront séparément. Appuyez sur les flèches directionnelles sur l'hôte ou sur la télécommande pour selectionner les périhériques de stockage.
Instructions pour Ouvrir le Document
Choisissez le bon periphérique de stockage, puis appuyez sur le bouton « OK » sur la RMBOX ou sur la télécommande pour Sélectionner le menu telquel. Veuillez selectionner les fichiers dans le 7 periphérique de stockage avant de les lancer.

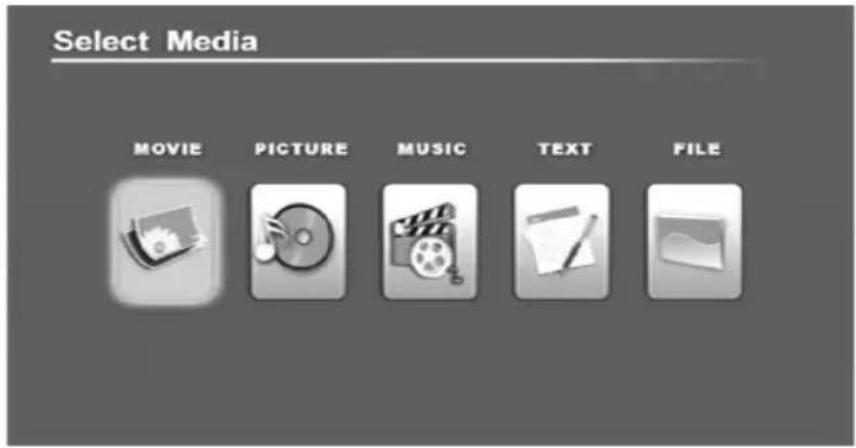

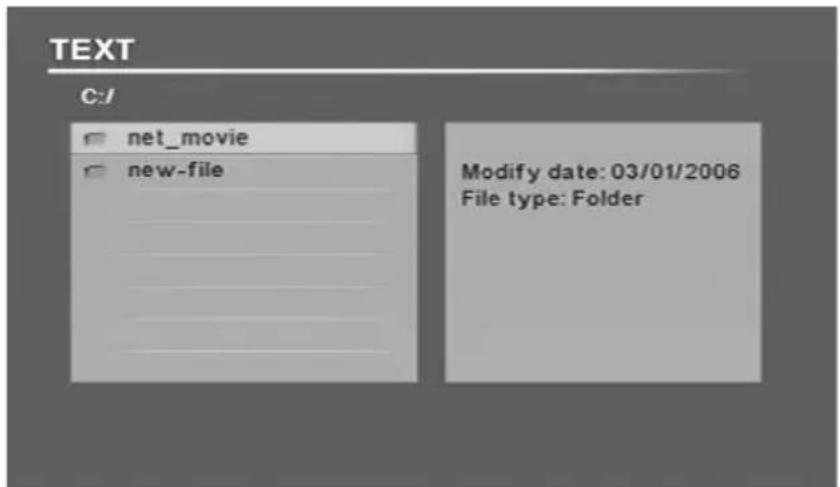

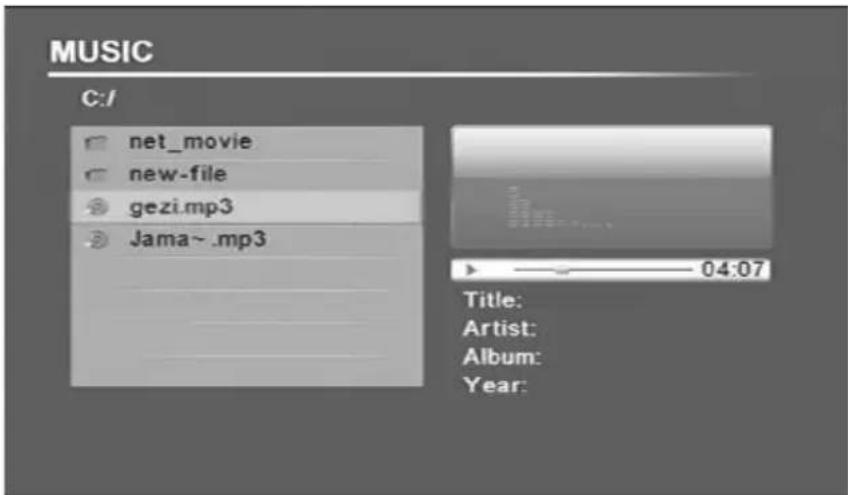

Quatre modes, tels que "film", "musique", "photo", "fichier", peuvent s'afficher à l'écran. Appuyez sur le bouton « OK » sur la RMBOX ou sur la télécommande pour lancer chaque mode. L'écran qui s'affiche dans chaque Mode apparait tel que cela :
f i m
Musique
Texte
Fichier

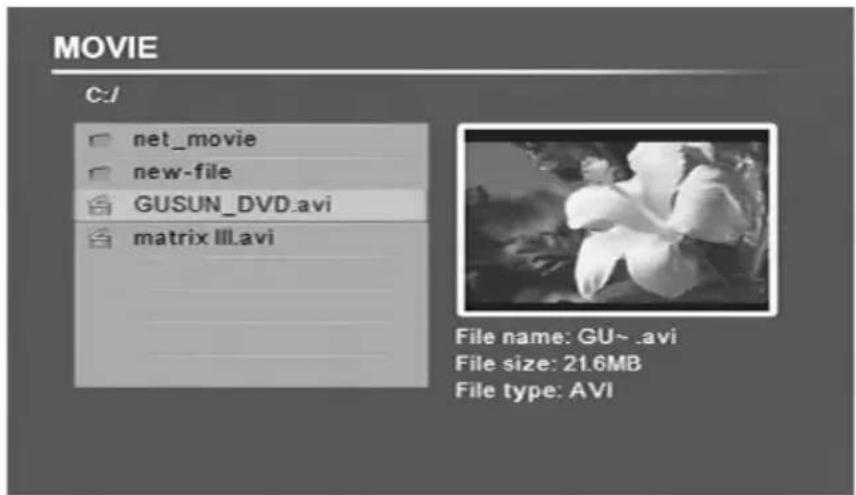

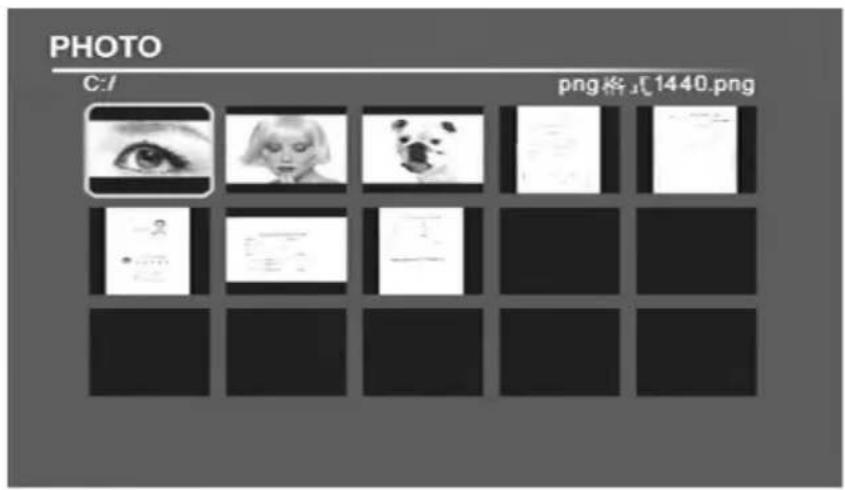

Ce qui s'affiche à l'écran dans les modes "film", "musique", "photo" est un aperçu des fichiers correspondants dans le périhérique de stockage, alors que le mode « fichier »iste tous les documents qui s'y trouvent et les informations les concernant. Appuyez sur les flèches directionnelles de la télécommande pour selectionner le bon fichier, puis pressez la touche « OK » ou « ENTER » sur la télécommande pour le lancer.

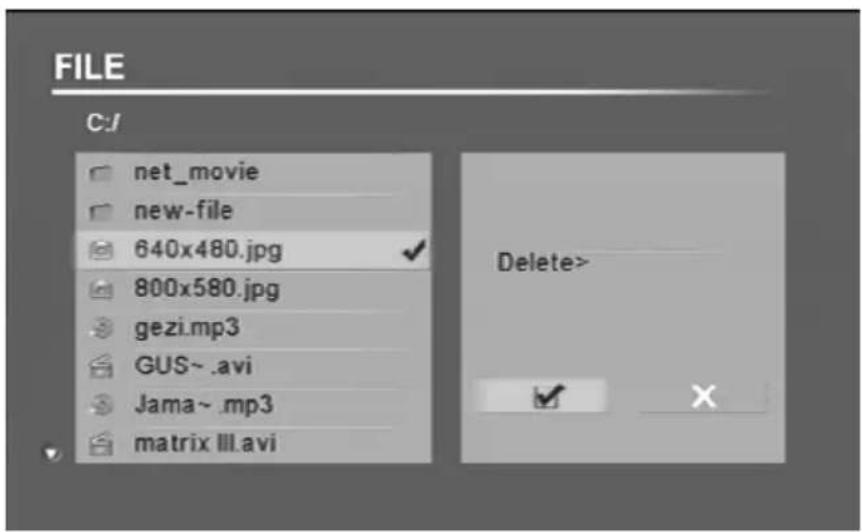

Copier et Effacer des Fichiers

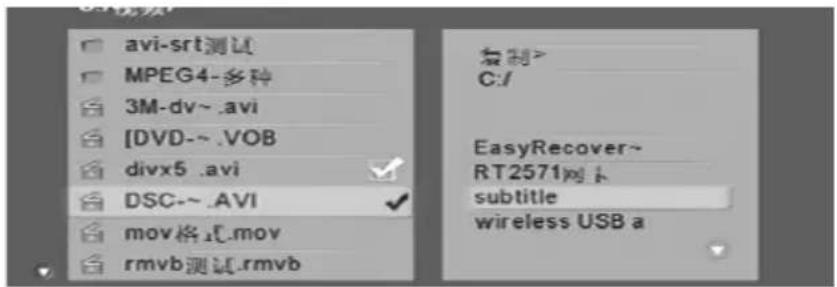

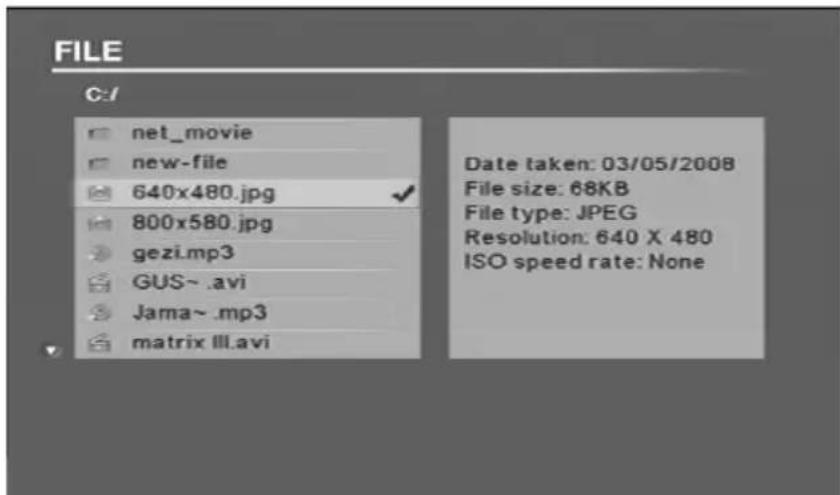

Copier ou effacer des fischi en mode « fichier » Appuyez sur la touche “UP” ou “DOWN” de la télécommande pourCHOISIR les fischi qu'you voulez copier ou effacer,puis dans un second temps presse la touche "droite" pour vérifier le fichier,puis vous devriez voir un « » derriere le fichier selectionné comme suit :
Pour copier ou effacer plusieurs fischiers, veuillez repeter les opérations ci-dessus.
Après avoir selectionner les fischiers, appuyez sur la touche "MENU" de la télécommande pour afficher la boîte de dialogue « copier », « effacer »
Appuyez sur "haut" et "bas" pourCHOISIR LA Fonction que vous souhaitez. Appuyez sur la touche « ENTER » pour l'opération correspondante. Appuyez sur le bouton « MENU » pour annuler « copier/annuler ». Lorsque vous appuyez sur la touche « copier», l'emplacement de stockage du contenu que vousvoulez copier peut s'afficher sur la droite de I'écran comme suit.
Pressez la touche "haut" ou "bas" pour désir le dossier de fichiers, pressez la touche "gauche" ou "droite" pour sortir/entrer du dossier de fichier. Appuyez sur la touche « OK » pour commencer à copier. Lorsque vous appuyez sur « effacer», une boîte de dialogue pour la suppression peut s'afficher à l'écran, choisissez « » pour effacer les fichiers, choisissez "x" pour annuler l'opération de suppression (Note: ne peut pas être copie vers des périhériques de stockage formé en NTFS).
Configuration

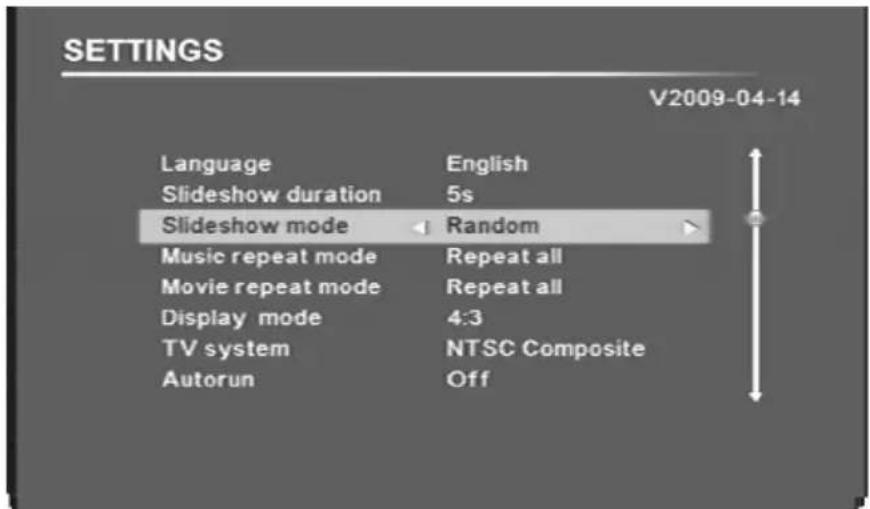

Lorsque la RMBOX est allumée, appuyez sur les flèches directionnelles de la RMBOX ou sur la télécommande pour désir les options de "configuration" comme suit :
Appuyez sur le bouton "Play/pause" ou "OK" de la télécommande pour naviguer dans le menu configuration, comme suit:
Appuyez sur les flèches directionnelles de la télécommande pour déplacer le curseur vers l'option devant être réglée (affichées dans le tableau ci-dessous). Pressez les touches directionnelles de la RMBOWou les touches « gauche », « droit » de la télécommande pour effectuer la configuration, puis appuyez sur la touche « OK » de l'U2 sur la télécommande pour contrôler et enregistrer la configuration.
| Champs de configuration | Menu de Configuration Spécifique | Remarques |
| Langage | Chinois simplifié, anglais | Configurer la langue |
| Durée du diaporama | 3s、5s、15s、1min、15min、1h. | Configurer le temps d'affichage de l'image |
| Mode diaporama | Aléatoire, fondu...... | Paramétrer le mode d'affichage de la photo |
| Mode Répéter la Musique | Répéter une fois, répéter tout | Configurer le mode de répétition de la musique |
| Mode Répéter la vidéo | Répéter une fois, répéter tout | Configurer le mode de répétition de la vidéo |
| Mode Affichage | 16:9、4:3 | Configurer le format d'affichage de la TV |
| Système TV | Composite PAL Composite NTSC PAL entrelacé PAL progressif NTSC entrelacé NTSC progressif Mode HD | Conseil : si vous TV supporte le mode HD, veuillez désoir ce mode. |
| Lancement automatique | on, off | Configuration la fonction de lancement automatique de la machine |
| Paramètres par défaut | Paramétrage d'usine |
4 Dépannage
| Erreur | Solution |
| Le lecteur ne s'allume pas | ·L'adaptateur n'est pas branché - Veuillez brancher l'adaptateur, et assurez-vous qu'il est bien connecté. |
| ·Si ce qui est ci-dessus est incontestablement confirmé, veuillez contacter le service dépannage, le service conseil ou le service client compétents. | |
| Echec du lancement au moment de l'insertion du péripérisque de stockage | ·Format non supporté ·Pas de fichier dans le péripérisque de stockage ·Assurez-vous qu'il y a au moins un fichier dans le péripérisque de stockage ·Compatible avec les formats photo : JPG、BMP、TIFF、PNG、GIF ·Compatible avec les formats audio : MP3、WMA ·Compatible avec les formats video : RM、RMVB、AVI、MPEG1 (VCD)、MPEG2 (DVD)、MPEG4 |
| Pas d'image sur la TV | ·Câble video non branché ou mal inséré - veuillez insérer le cable video, et vous assurez que les cables TV et video sont bien connectés. Si ce qui est dit précédemment est incontestablement confirmé, veuillez contacter le service dépannage, le service conseil ou le service client compétents. ·Problème entre le mode sortie du lecteur media et le mode sortie de la TV. Appuyez sur la touche «VIDEO » sur la télécommande pour changer le mode de sortie du lecteur media, si la TV ne s'affiche toujours pas, veuillez contacter le service dépannage, le service conseil ou le service client compétents. |
| Pas de son | ·Assurez-vous que le cable est correctement connecté, si ce qui est dit précédemment est incontestablement confirmé, veuillez contacter le service dépannage, le service conseil ou le service client compétents. |
5 Questions Frequentes
| Question | Réponses |
| Avecquel type de carte mon lecteur media est-il compatible? | ·SD、MMC、Disque dur U、Disque dur USB |
| Comment stocker le fichier image? | ·En utilisant le lecteur multimédia inclus dans votre PC pour transférer les fischiers image vers une carte mémoire ou un disque dur USB U-Mobile. |
| NonCompatible avec la carte mémoire de la RMBOX | ·Vous nevez pouvoir acheter un adaptateur de carte mémoire compatible. Par exemple : vous avez une carte XD, vous pouvez acheter un lecteur de carte compatible avec les cartes mémoires XD. |
| La RMBOX a-t-elle un stockage intégré? | ·Non,le lecteur media n'a pas de mémoire intégrée pour stocker les fischiers multimédia, vous nevez utiliser une carte mémoire, un disque U ou un disque dur USB compatible comme media de stockage. |
| Puis-je insérer plusieurs cartes mémoire? | ·Non, il y a uniquement un emplacement de carte, donc vous pouvez uniquement insérer une SD, ou une MMC, soit deux types de carte au besoin, et vous pouvez également insérer l'interface U-USB, le disque dur mobile USB, et effectuer des échanges mutuels entre les trois emplacements de stockage de documents. |
6 Contenu du Pack
| Contenu | quantity |
| Télécommande | 1 |
| Câble AV | 1 |
| Câble YUV | 1 |
| Mode d'emploi | 1 |
| Carte incluse | 1 |
| Cordon d'alimentation AC | 1 |
7 Tableau des Specificités
| Paramètres Éléments | U2 |
| Formats de fichier supportés | Format audio | MP3; WMA (code rate 32Kb/s—384Kb/s) |
| Format photo | JPG BMP TIFF PNG GIF | |
| Formattees | RM/RMVB (taux d'encodage 1.6Mb/s, taillde la vente 1024*576) | |
| MP4: .avi, y compris Divx3-6, Xvid (taux d'encodage 4.5Mb/s, taillde la vente 720*576) | ||
| DVD: .vob, .mpeg; taux d'encodage 10M; taillde la vente 720*576 | ||
| VCD: .DAT, .MPG, .MPEG; full code rate | ||
| Sous-titres extérieurs | *.SMI, *.SRT, *ASS, *SSA | |
| Système de fichier | FAT16、FAT32、NTFS | |
| Interface d'entrée | Carte de stockage | SD/MMC, Fourchette de voltage: 2.7-3.3V |
| Deux interfaces USB | 2.0High-speed, OTG, Courant de sortie maximum 1A/5V. Directement connecté à une variété de disque dur mobile, pas besoin de courant électrique. Supporte le hot-swappable | |
| Interface de sortie | Audio | Sortie audio coaxiale: standard RCA Block Les sorties stéreo droite et gauche: standard RCA Block |
| Video | CVBS: PAL/NTSC double mode; standard RCA Block YCbCr, YPbPr(720P HDoutput); standard RCA Block | |
| autre | Télécommande | Portée effective de plus de 6 mètres |
| Power switch | Le commutateur électronique se coupe si le courant est en dessous de 3mA/DC | |
| Paramétres ELECTriques | video | range: 1.0V±0.1V (75Ω load); S/N≥55dB |
| audio | range: 2V±0.2V (10KΩ load); S/N≥85dB | |
| Electricité | Input voltage100-240VAC, power Consumption: ≤10 W(3W with no input device), Power standard configuration 1A/9V |
Note: Si la conception et les spécificités ont changé, veillez nous excusez de ne pas vous informer séparément.
Support technique
L'équipe du support technique Diamond est la pour résoudre tout problème que vous pourriez rencontres. Avant toute demande auprès du support technique veuillez vous assurer que vous avez à disposition les informations suivantes.
1.Numero du modele: (imprimé après du code barre, situé sur la boite)
2. Version du CD d'installation: (imprimé sur l'étiquette du CD)
3. La version de Windows de votre système.
4. Le fabriquant et le numero du modele de votre ordinateur.
5. Modèle de processeur et vitesse (exampie: Intel Pentium 4 2.4GHz)
6. Une description détaillée du problème que vous avez rencontres ainsi que toutes les étapes auxquelles vous avez procédées pour tenter de résoudre le problème.
Service téléphonique gratuite
818-357-5165
(Le tarif longue distance peut être appliqué)
Lundi-Vendredi, 8:00-16:30 PST
http://www.diamondmm.com
