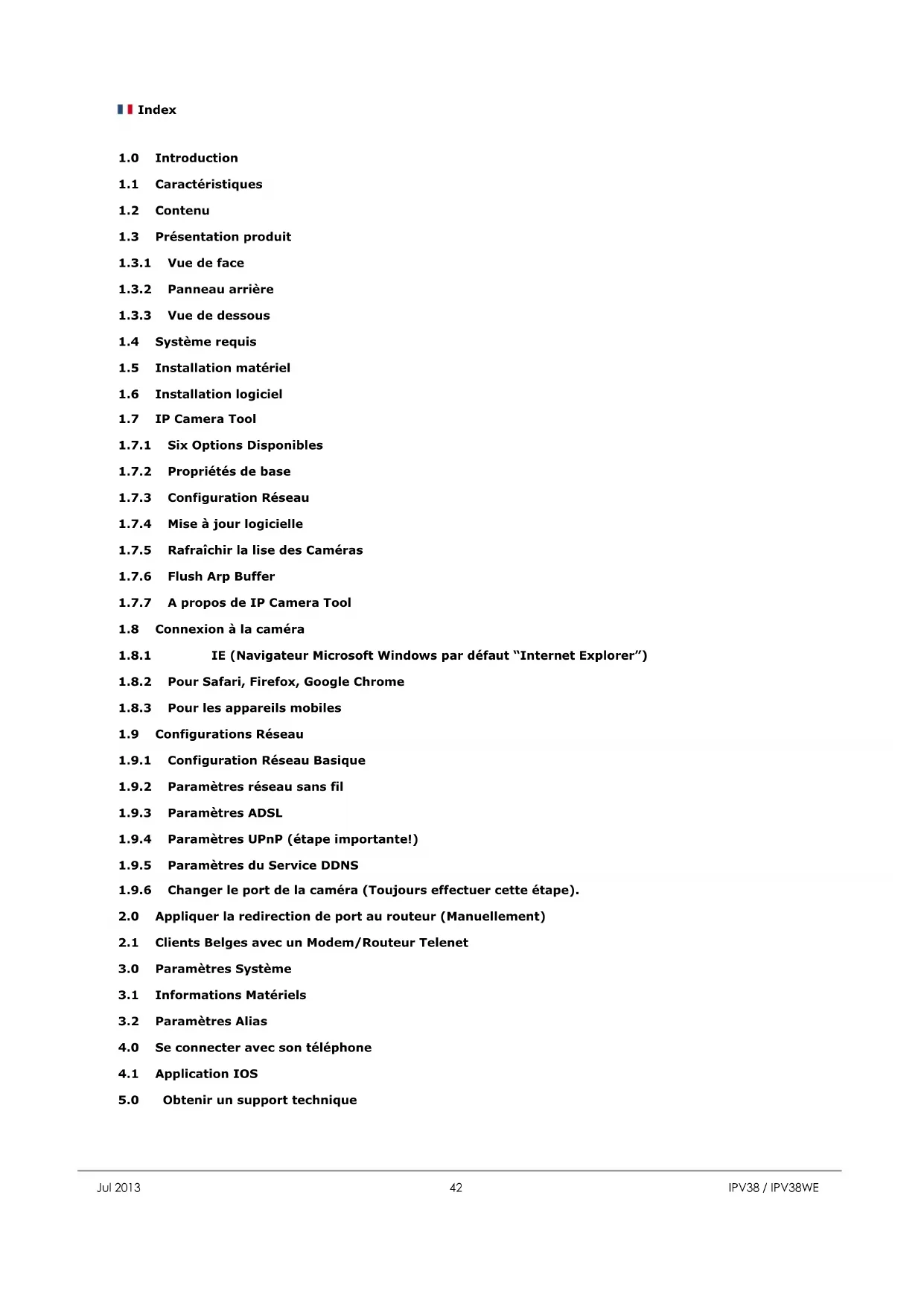

MODE D'EMPLOI IPV38WE EBODE
1.1 Caractéristiques
1.3 Présentation produit
1.3.2 Panneau arrière
1.3.3 Vue de dessous
1.6 Installation logiciel
1.7.2 Propriétés de base
1.7.3 Configuration Réseau
1.7.4 Mise à jour logicielle
1.7.5 Rafraîchir la lise des Caméras
1.8 Connexion à la caméra
1.8.1 IE (Navigateur Microsoft Windows par défaut “Internet Explorer”)
1.8.2 Pour Safari, Firefox, Google Chrome
1.8.3 Pour les appareils mobiles
1.9 Configurations Réseau
1.9.1 Configuration Réseau Basique
1.9.2 Paramètres réseau sans fil
1.9.3 Paramètres ADSL
1.9.4 Paramètres UPnP (étape importante!)
1.9.5 Paramètres du Service DDNS
1.9.6 Changer le port de la caméra (Toujours effectuer cette étape).
2.0 Appliquer la redirection de port au routeur (Manuellement)
2.1 Clients Belges avec un Modem/Routeur Telenet
3.0 Paramètres Système
4.0 Se connecter avec son téléphone
Il s’agit d’une caméra intégrant un système de communication IP sans fil. Combinant une haute qualité vidéo avec une connectivité réseau et un serveur performant pour enregistrer des photos de qualité sur votre ordinateur depuis n’importe où grâce à votre réseau local ou depuis Internet. La fonction principale de la caméra est de transmettre un signal vidéo distant à travers un réseau IP. La vidéo haute qualité est transmise à une vitesse de 30fps en LAN/WAN grâce à l’utilisation d’une technologie de compression MPEG. Elle est basée sur du TCP/IP standard, intégré dans un serveur WEB compatible avec Internet Explorer. Par conséquent la gestion ainsi que la maintenance de votre caméra peuvent être fait à travers le réseau. Configurer, démarrer et mettre à jour le firmware de la caméra n’à jamais été aussi facile. Vous pouvez utiliser votre caméra IP afin de surveiller votre maison ou votre bureau. Aussi, contrôler et gérer ce que la caméra voit peut être fait en visitant le site internet.
1.1 Caractéristiques
☆ Processeur au protocole vidéo performant ☆ Capteur haute sensibilité 1/4’’ CMOS ☆ Résolution: 300K pixels ☆ Control Pan and Tilt (PT), Pan 270°, Tilt 120° ☆ Signal vidéo MJPEG compressé afin d’optimiser la transmission ☆ Permet de gérer différents grades utilisateurs avec définition de mots de passe ☆ Serveur web intégré permettant aux utilisateurs de se connecter via IE ☆ Support des réseaux sans fil (WI-FI/802.11/b/g) ☆ Support des adresses IP Dynamiques (DDNS), UPNP LAN et Internet (ADSL, Câble Modem) ☆ Fonction alarme en cas de détection de mouvement ☆ Fonction captures d’images ☆ Support multi-protocoles：HTTP/TCP/IP/UDP/SMTP/DDNS/SNTP/DHCP/FTP ☆ Support des cryptages WEP/WPA/WPA2 ☆ Contrôle et surveillance possible depuis les téléphones 3G et smartphones ☆ Support des navigateurs IE, Firefox, Safari et Google chrome
Merci de bien vérifier que tous les objets sont inclus dans votre pack: ● Caméra IP – lentille 6.0mm (IPV38) ou lentille 3.6mm (IPV38WE) ● Alimentation ● Antenne Wi-Fi ● Câble réseau ● Support de fixation ● Guide de démarrage ● CD contenant logiciels et guidesJul 2013 IPV38 / IPV38WE
1.3 Présentation produit

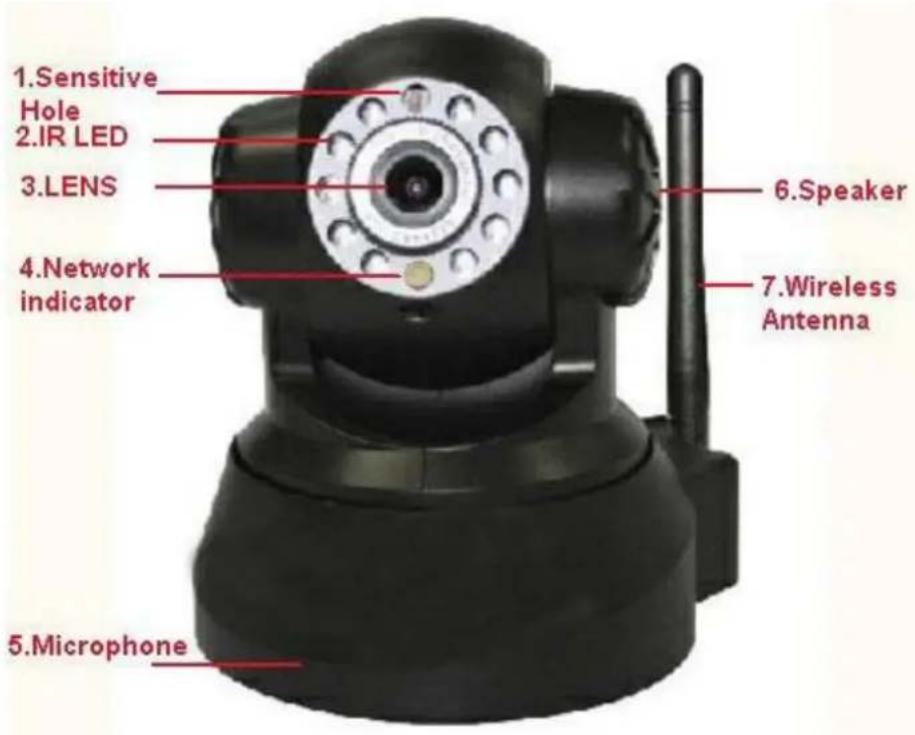

Figure 1.1 1 Capteur de luminosité: Pour les cellules sensibles à la lumière 2 LEDs infrarouges: 10 LEDs 3 LENS: Capteur CMOS avec lentille. (IPV38: lentille 6.0mm, IPV38WE: lentille 3.6mm) 4 LED d’indication réseau: La LED clignote si la camera est connecté à un réseau (désactivable) 5 Microphone: Microphone intégré 6 Haut parleur: Haut parleur intégré 7 Antenne sans fil: Antenne Wi-Fi
1.3.2 Panneau arrière

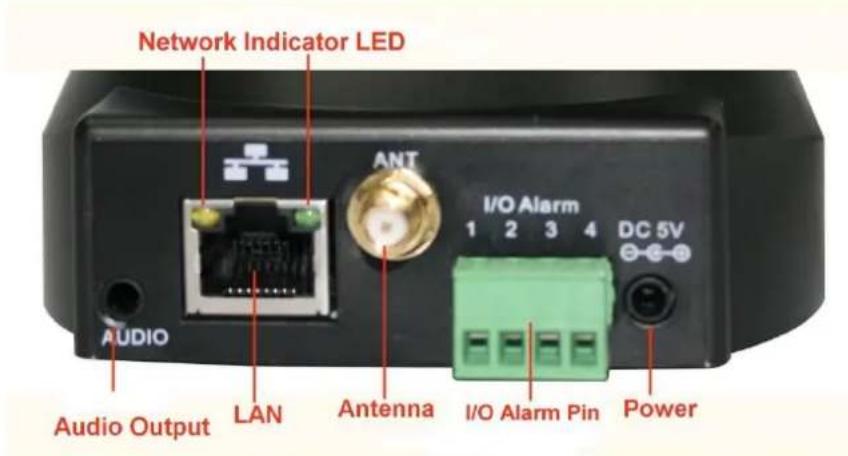

LAN: RJ-45/10-100 base T Alimentation: DC 5V/2A LED réseau: La LED verte clignote lorsque la camera est connectée à un réseau, la LED jaune clignote lorsqu’il y a transfert DATA. Sortie Audio: La prise jack sert à connecter un haut parleur externe I/O broches: 1: Sortie A 2: Sortie B 3: Entrée Alarme 4: Entrée masse (GND)
1.3.3 Vue de dessous
Figure 1.3 Attention à bien noter les adresses MAC et DDNS présent sous la camera (Ces adresses sont différentes pour chaque caméra) BOUTON RESET: Maintenir appuyer le bouton de reset 15 secondes pour restaurer la caméra en configuration usine. (La caméra doit être alimentée durant la procédure)
Configuration système requise: CPU: 2.06 GHZ ou plus. Mémoire: 256M ou plus. Carte réseau: 10M ou plus. Carte graphique: 64M ou plus de mémoire. Systèmes d’exploitation recommandés: Windows XP, Windows Vista, Windows 7.Jul 2013 IPV38 / IPV38WE

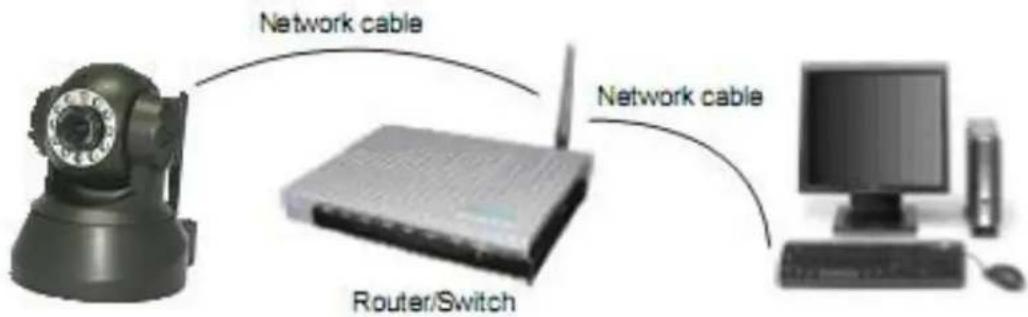

Vous devez tous d’abord utiliser un câble réseau, la caméra sera utilisable en wifi par la suite. Suivez les instructions ci- dessous pour installer votre caméra.

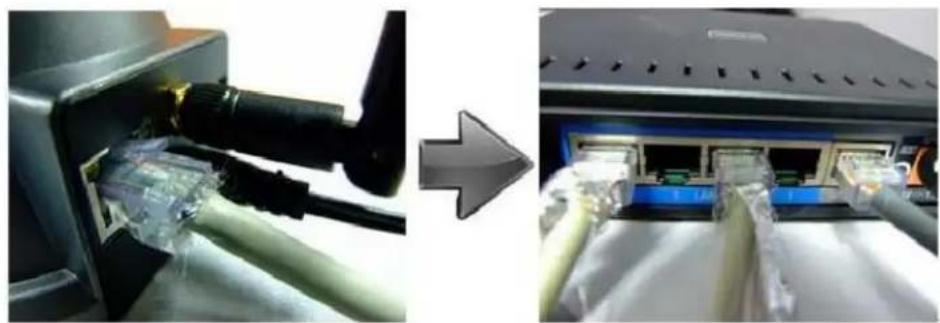

1. Brancher une extrémité du câble réseau à votre caméra, l’autre sur un port de votre routeur/switch/modem.
2. Installer l’antenne wifi sur la caméra.
3. Alimenter la caméra à l’aide de son alimentation. Bien faire attention à brancher l’alimentation sur la sortie AC, et
non la sortie audio, sans quoi votre caméra ne sera pas alimentée.
4. La caméra met environs 30 secondes pour démarrer.
5. Lorsque la caméra est bien alimentée et connectée au réseau, le LED verte, sur le panneau arrière, doit être allumée.
Vous devez vous en assurer avant de continuer. La LED jaune doit continuer à clignoter, et la LED blanche d’indication réseau sur le devant de la camera doit elle aussi clignoter, indiquant qu’une connexion réseau est établie. (Le clignotement de la LED blanche, sur le devant de la camera, peut être modifié ou arrêté via les paramètres).

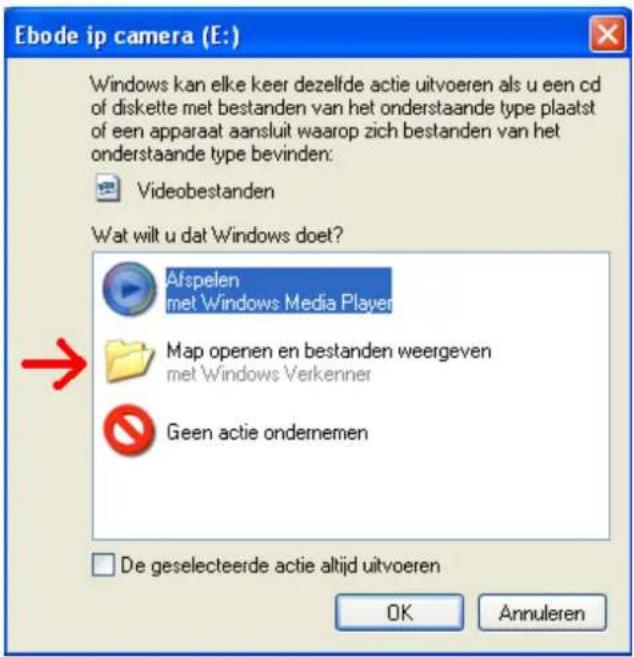

1. IP Camera Tool: Insérer la CD, un menu doit alors apparaitre (voir photo suivante).
2. Sélectionner “Open Map” puis cliquer sur “OK”Jul 2013 IPV38 / IPV38WE
3. Ouvrir le dossier “ebode IP Vision Software” et double cliquer sur “IPCamSetup.exe” puis cliquer sur next pour
compléter l’installation du logiciel. (Sur certains ordinateurs, cela peut prendre quelques secondes avant que l’icone “IPCamSetup” n’apparaisse)

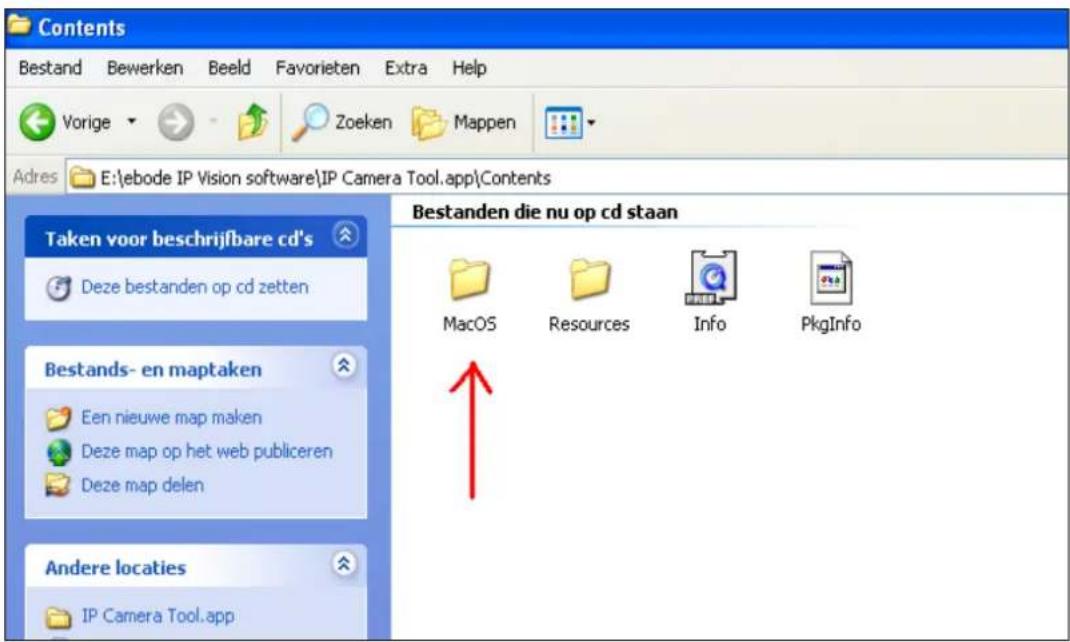

Pour les utilisateurs de windows uniquement: Sur chaque ordinateur que vous allez utiliser pour “visiter” les caméras, il vous faudra installer “ActiveX App”. Le fichier “AppInstall” se situe dans le même dossier que “IPCamSetup” (voir étape précédente). Suivez les indications suivantes:Jul 2013 IPV38 / IPV38WE
Figure 1.8 Après que le système est redémarré, l’icone “IP Camera Tool” doit apparaitre sur votre bureau. Attention: Avant d’installer et d’utiliser le produit, merci de lire les précautions suivantes et vous assurer qu’elles ont bien été totalement comprises. Utiliser uniquement l’alimentation fournie avec la caméra. Utiliser une autre alimentation risque d’endommager la caméra et la garantie ne sera plus valable.Jul 2013 IPV38 / IPV38WE
La caméra IPV38 à été conçue pour l’intérieur, elle est donc utilisable en intérieur uniquement. Ne pas toucher à la lentille de la caméra. Le focus de la lentille à été réglée pour vous. Si vous déréglé la lentille, il se peut que le focus devienne incorrect et les images seront troublées. Ne pas faire pivoter la caméra par la force, cela risquerait d’endommager des composants internes à la camera. Vous pourrez manipuler la caméra de la sorte uniquement si les mouvements Pan/Tilts rencontrent un problème. Tournez lentement la caméra jusqu’à entendre un “click” significatif. Pour les mises à jour logiciel ou les connexions avec des systèmes externes (systèmes d’alarmes,…) référez vous aux instructions contenues dans le CD. Attention: Lors du lancement de “IP Camera Tool” pour la première fois, il est possible que vous rencontriez un message d’alerte Windows. Il vous sera demandé de choisir des paramètres par rapport à votre pare-feu. Choisissez bien « Débloquer », sans quoi votre caméra IP ne fonctionnera pas.
Quand votre caméra à bien été installée, vous pouvez double-cliquer sur l’icone “IP Camera Tool” , une fenêtre va alors s’ouvrir (Figure 1.9).
Figure 1.9 Note: Le logiciel recherchera automatiquement les servers IP dans votre réseau. Cela peut prendre quelques minutes avant que l’adresse IP n’apparaisse. Il y a 3 cas de figure:Jul 2013 IPV38 / IPV38WE
1. Aucunes IP trouvée. Après 1 minute de recherches, le champ de recherche devrait vous indiquer “not found IP
Server” et le programme se coupera automatiquement.

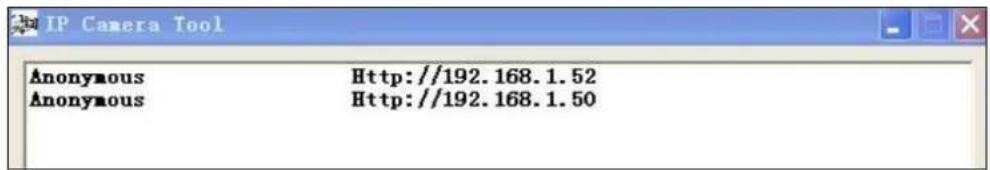

2. La caméra a été installée dans votre réseau LAN. Toutes les caméras doivent être listées (Figure 1.9.).
3. La caméra installée sur votre réseau LAN n’est pas dans le même sous-réseau que votre ordinateur. Un message
d’erreur apparaitra avec les résultats (Message: Subnet doesn’t match, double click to change!). Sélectionnez le message et faite un clique droit dessus, choisissez Network Configuration pour appliquer une adresse IP fixe à la caméra, équivalent à celle du sous réseau de votre LAN. (Figure 2.3). NOTE: Si le message” Subnet doesn’t match, double click to change!” s’affiche, vous pouvez aussi choisir ”Obtain IP from DHCP Server” pour avoir une adresse IP dynamique. (Figure 2.2). Si la caméra n’est toujours pas repérée dans le logiciel, appuyez 15 secondes sur le bouton de reset de la caméra présent à son dos. (Figure 1.3) Soyez sûr que la caméra ainsi que l’ordinateur sont sur le même réseau ! Utilisateurs Mac: Allez dans le dossier Mac folder x:\ebode IP Vision software\IP Camera Tool.app\Contents et installez “IP Camera Tool”.

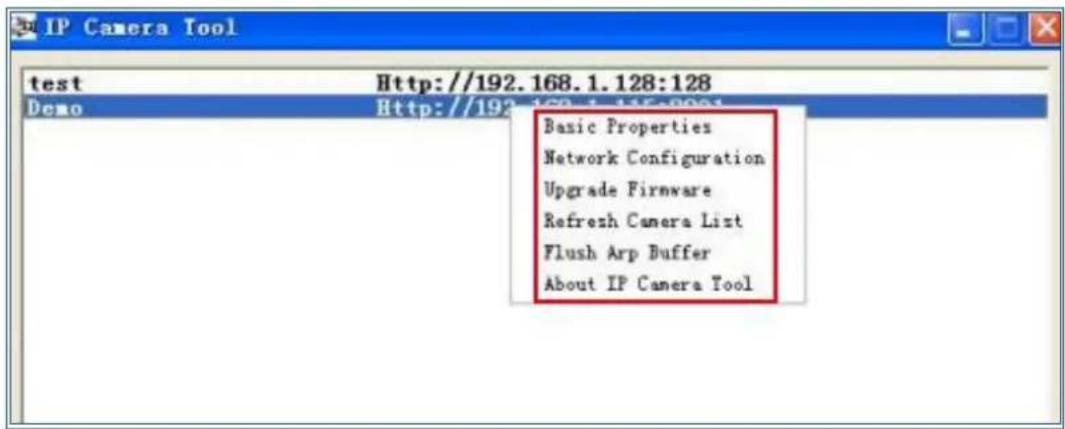

Choisissez votre caméra dans la liste et faites un clique droit dessus, six options s’offrent à vous: (Figure 2.0). Basic Properties, Network Configuration, Upgrade Firmware, Refresh Camera List, Flush Arp Buffer, About IP Camera Tool.Jul 2013 IPV38 / IPV38WE
1.7.2 Propriétés de base
Vous trouverez ici quelques informations sur votre caméra, comme par exemple l’ID (identifiant), la version du Firmware, et la version Web UI.（Figure 2.1). L’ ID de la caméra est son adresse MAC (MAC ID), elle est identique à celle écrite sur le stickers sous la caméra. Toutes les caméras ont une adresse MAC unique. Donc s’il y a de nombreuses adresses IP dans la liste regardez l’adresse MAC pour être sure de tomber sur votre caméra. Quelques fois, si aucune adresse IP n’est trouvée, il est possible que votre caméra soit bloquée par un pare-feux. Dans ce cas vous aurez besoin d’ajouter l’adresse MAC au routeur, et de lui donner une adresse IP fixe ou bien d’ajouter l’adresse MAC comme un site de confiance. Il y a deux adresses MAC, une pour la caméra et l’autre pour le wifi. Adresse MAC wifi (WIFI MAC ID), Vous pouvez la trouver sur le sticker sous la caméra, mais également en vous connectant à votre routeur, regardez le statut de l’hébergeur, il devrait vous montrer tous les appareils WIFI connectés à votre routeur, il devrait y avoir l’adresse MAC wifi de votre caméra
1.7.3 Configuration Réseau
Voir ci-contre comment configurer les paramètres réseau.

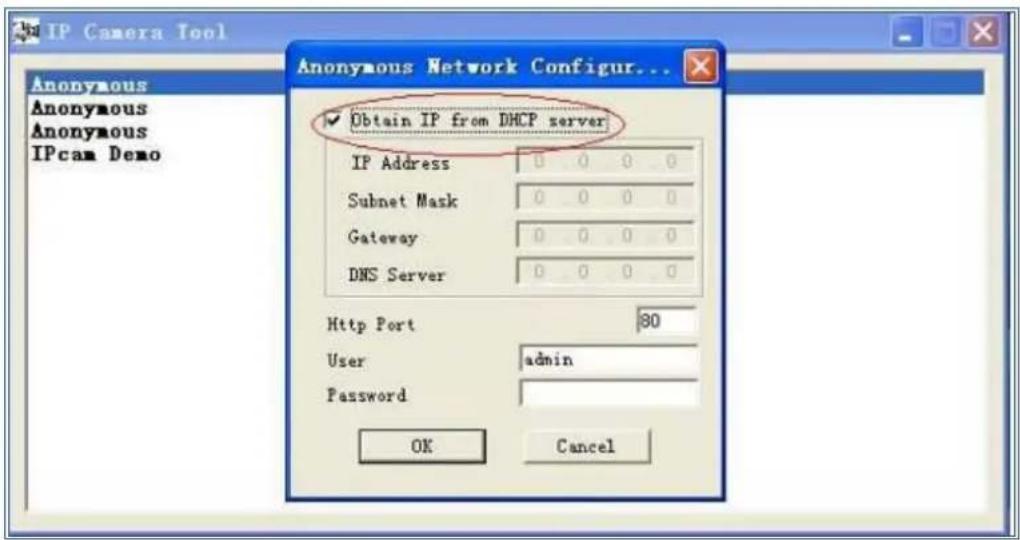

Figure 2.2 Obtenir une IP depuis le serveur DHCP: Si vous cliquez, la caméra obtient une adresse IP depuis le serveur DHCP. En d’autres termes, la caméra aura une adresse IP dynamique. (Assurez vous que le routeur connecté à la caméra est compatible avec les fonctions DHCP et que le DHCP est active, par défaut tout les routeurs ont le DHCP d’activé). (Figure 2.2).

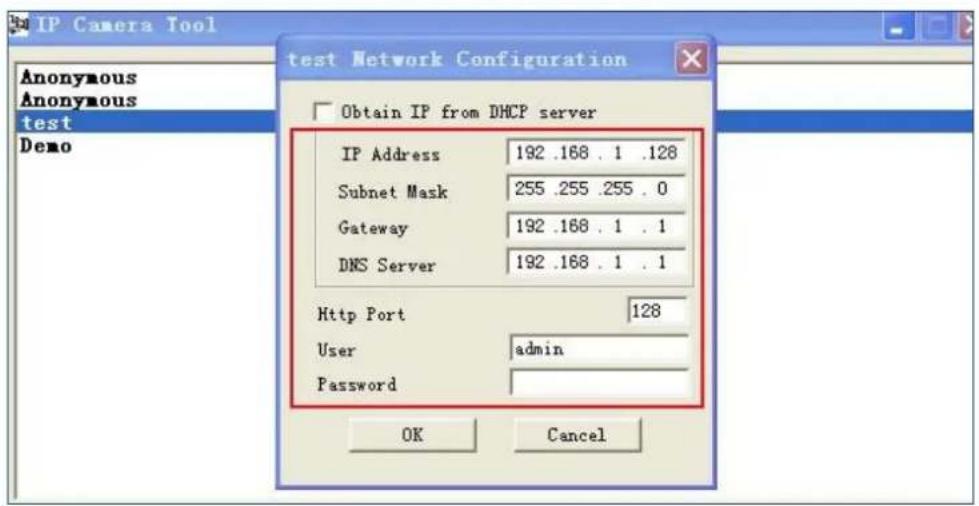

Figure 2.3 Addresse IP: Saisissez l’adresse IP que vous avez attribué et assurez vous qu’elle est la même que celle de la passerelle (Gateway), le sous-réseau (subnet mask) doit être le même que votre routeur ou votre ordinateur. (C'est-à-dire que les 3 premières sections sont les mêmes). Sous-réseau: Le masque de sous-réseau de l’appareil par défaut est: 255.255.255.0. Passerelle: Assurez-vous qu’elle est dans le même sous-réseau avec l’adresse IP du PC. La passerelle est l’IP LAN de votre routeur. Serveur DNS: L’adresse IP de votre fournisseur réseau. Nous vous conseillons d’utiliser la même adresse IP que la passerelle.Jul 2013 IPV38 / IPV38WE
NOTE: Vous pouvez trouver le masque de sous réseau ainsi que la passerelle et le serveur DNS depuis votre routeur, ou vérifiez l'état de connexion locale de votre ordinateur, pour obtenir tous les paramètres. L’utilisation de deux serveurs DNS est facultative. Merci d’allez à l'étape 3.7.3 (CMD) si vous ne savez pas comment trouver cette information. Port Http: Le port LAN par défaut est 80. Nous vous recommandons fortement de définir un autre numéro de port, comme 81, 82, 83 etc pour votre caméra car la plupart des fournisseurs Internet bloquent le port 80. Utilisateur: Le nom d’administrateur par défaut est: admin (tout en minuscule). Mot de passe: Aucun mot de passe, laissez la case vide. NOTE: Lorsque le message “subnet doesn’t match, double chick to change!” apparait, merci de reconfigurer l’Addresse IP, le Subnet Mask, Gateway, Serveur DNS de nouveau, ou permettez « Obtain IP from DHCP server. » Pour les réglages réseau merci d’aller à l’étape 1.9

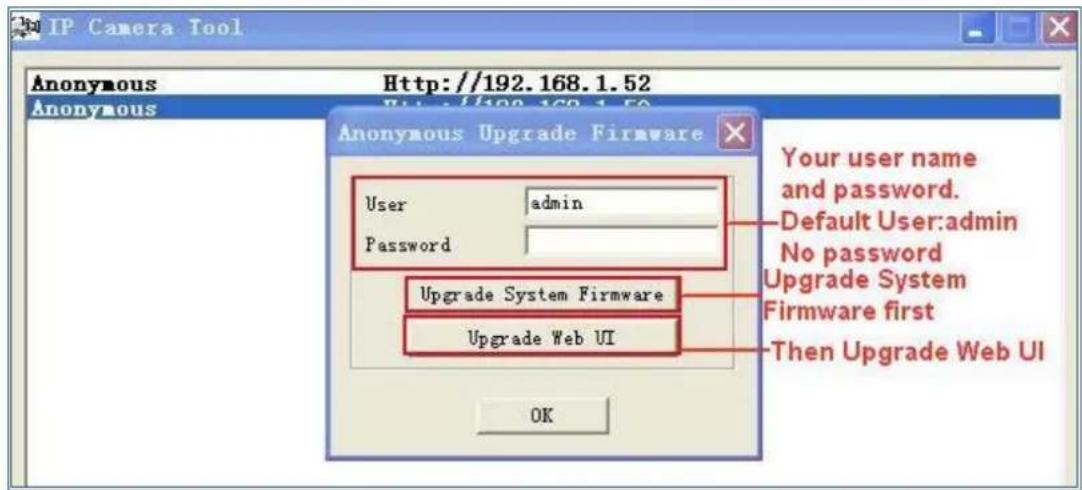

1.7.4 Mise à jour logicielle
Entrez votre nom d’utilisateur et mot de passe pour mettre à jour le logiciel ainsi que l’interface utilisateur (Figure 2.4). Merci de mettre à jour le logiciel avant l’interface, l’inverse risquerait d’endommager l’appareil.
Figure 2.4 Merci de bien choisir votre type de caméra avant la mise à jour. Suivez attentivement les indications de mise à jour et lisez le « readme » avant de mettre à jour. Visitez notre site pour connaitre les nouvelles versions du logiciel : www.ebodeelectronics.eu Attention: Ne mettez pas à jour le logiciel inutilement. Vous pourriez endommager la caméra si une erreur était commise lors de la mise à jour. Si la caméra fonctionne très bien avec la version actuelle, nous ne vous recommandons pas de la mettre à jour. NOTE: Lorsque vous effectuez une mise à jour, vous devez laisser la caméra sous tension, et il est préférable de connecter la caméra via le câble réseau.Jul 2013 IPV38 / IPV38WE
1.7.5 Rafraîchir la lise des Caméras
Rafraichir manuellement la liste des caméras.
1.7.6 Flush Arp Buffer
Lorsque le câble réseau et le wifi de la caméra sont en adresse IP, Il est possible que vous ne puissiez pas accéder à l’interface internet de la caméra avec son adresse IP. Dans ce cas utilisez Flush Arp Buffer.
1.7.7 A propos de IP Camera Tool
Vérifiez la version de IP camera tool et la version du contrôle ActiveX.

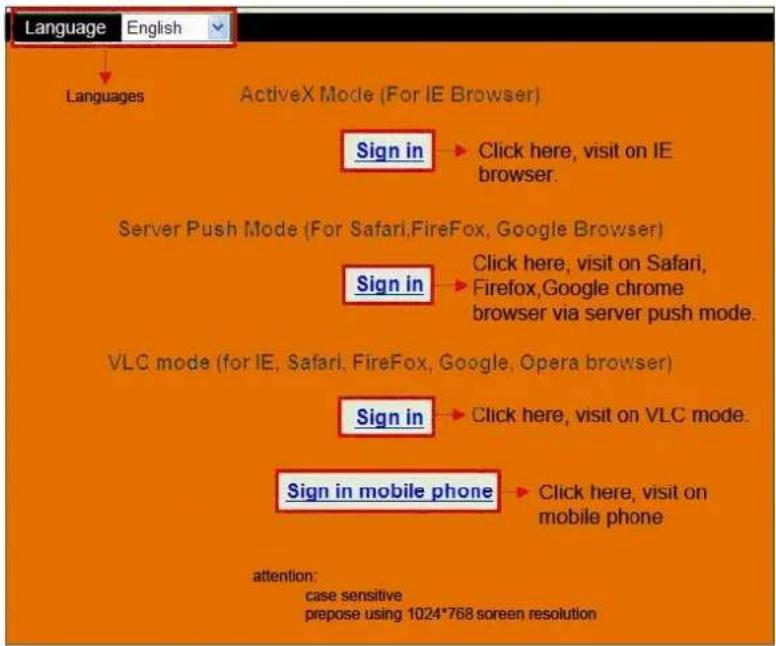

1.8 Connexion à la caméra
Vous pouvez accéder à la caméra via IP camera tool ou IE, FIREFOX, Google chrome ou d’autres navigateurs internet standard. Double cliquez sur l’adresse IP de la caméra IP indiquée (Figure 1.9). Sélectionnez votre langue et le navigateur que vous utilisez. Internet Explorer et le navigateur sélectionné par défaut.

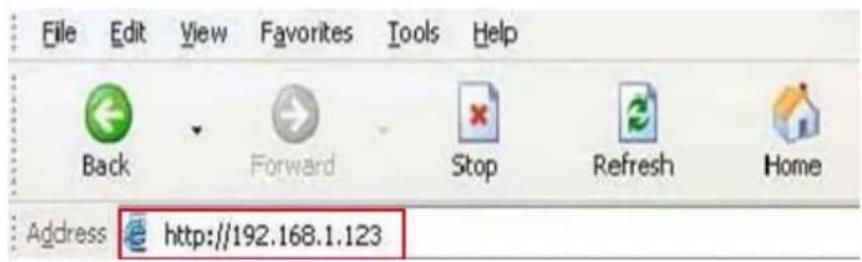

Pour accéder à la caméra depuis Internet Explorer, entrez juste l’adresse IP de la caméra que vous trouverez grâce à IP camera tool (Figure 1.9). Par exemple, si l’adresse IP de la caméra est 192.168.1.123:
L’écran suivant s’affiche après avoir appuyé sur “Entrer”:
Figure 2.6 Le nom d’utilisateur par défaut est admin, pas de mot de passe (laissez la case vide). Entrez un nom d’utilisateur et mot de passe correct, l’interface devrait apparaitre. Il y a 3 façons de s’identifier (figure 2.7).

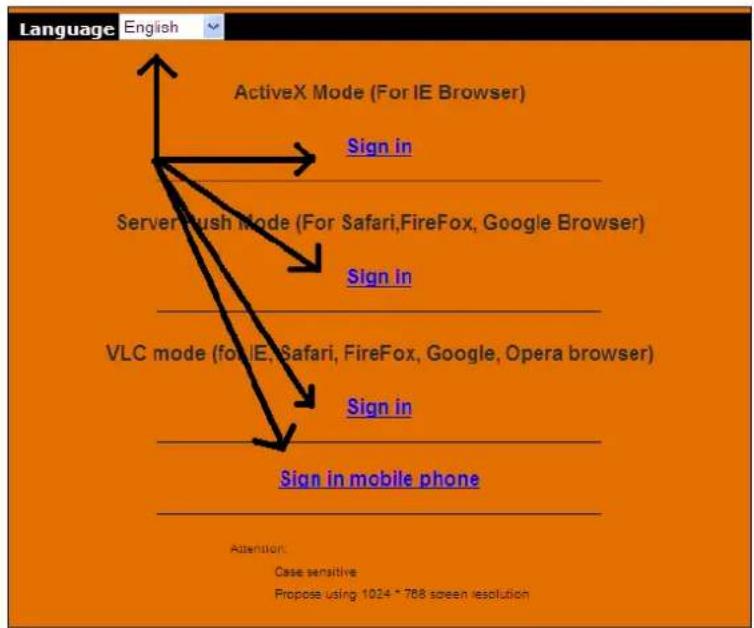

Figure 2.7 (1) “ActiveX Mode” (IE): disponible dans Internet Explorer 6.0 ou plus. (2) “Serveur Push Mode”: disponible pour Firefox, Safari, and Google Chrome. (3) “Se connecter avec un téléphone”: disponible avec les Smart Phone récents.Jul 2013 IPV38 / IPV38WE
1.8.1 IE (Navigateur Microsoft Windows par défaut “Internet Explorer”)
Choisissez ActiveX Mode (For IE Browser), et connectez-vous.

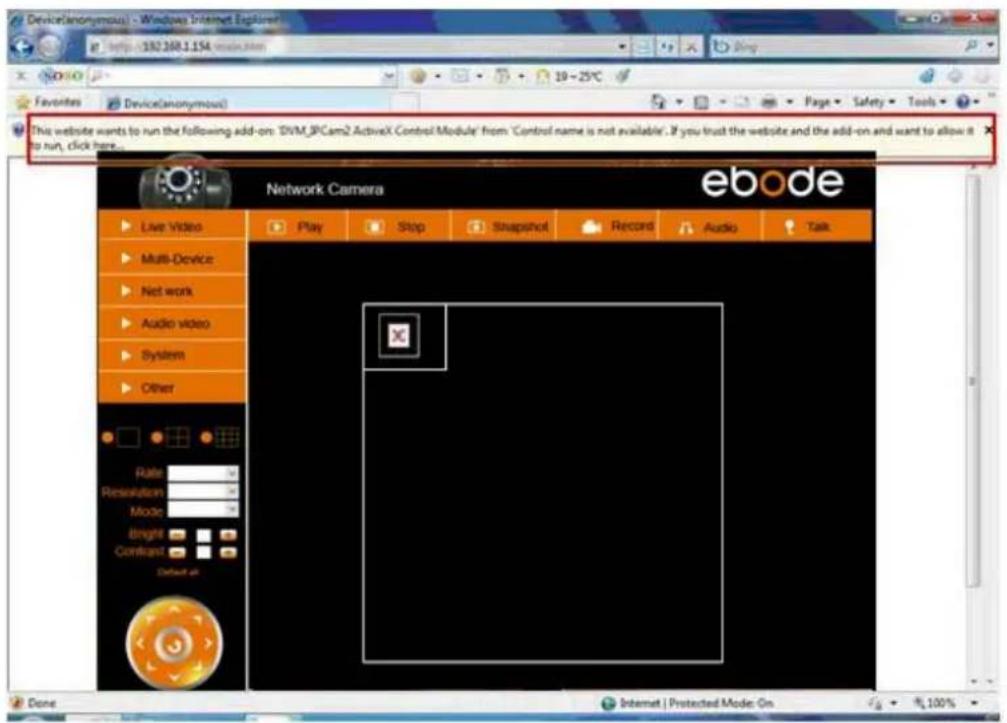

Figure 2.8 La première fois que vous vous connectez à la caméra, vous devez obtenir un ActiveX comme la photo ci-contre, cliquez sur la bannière et choisissez Run Add-on, rafraichissez la page et reconnectez vous à la caméra afin d’avoir accès à la vidéo :
Figure 3.0 Note: Si après avoir accepté l’activeX vous n’avez toujours pas accès à la vidéo, (page noire et croix rouge), ou juste un écran noir, essayez d’activez les paramètres ActiveX dans les paramètres de sécurité de votre navigateur. Avez-vous installé le programme ActiveX de l’étape 4 chapitre 1.6, image 1.5? Suivez ces étapes:
1. Fermez le logiciel pare feux de votre ordinateur.
Figure 3.1 Autrement: Vous pouvez aussi cliquer sur “Start” menu->“Internet Explorer”, choisissez “Internet attributes“ pour y accéder, ou via “Control Panel” ->“Internet Explorer”, entrez dans les paramètres de sécurité. Si malgré l’activation de tous les paramètres ActiveX la vidéo ne fonctionne toujours pas et que la Led du statut de la caméra est jaune , merci de changer le numéro de port. Ne pas utiliser le port 80, utilisez plutôt le port 128, 1008 etc.

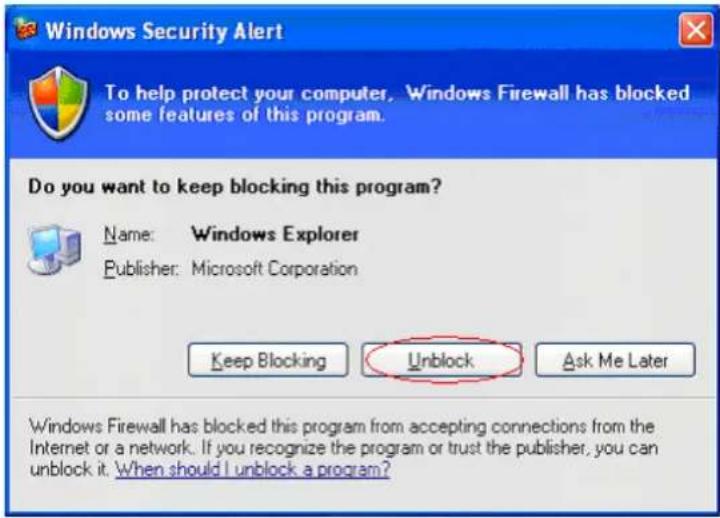

Figure 3.2 NOTE: Soyez sure que votre logiciel anti-virus ne bloque pas l’Active X ou le logiciel. Si vous ne pouvez pas voir la vidéo en direct, merci de réessayer en fermant votre pare feu ou logiciel antivirus.
1.8.2 Pour Safari, Firefox, Google Chrome

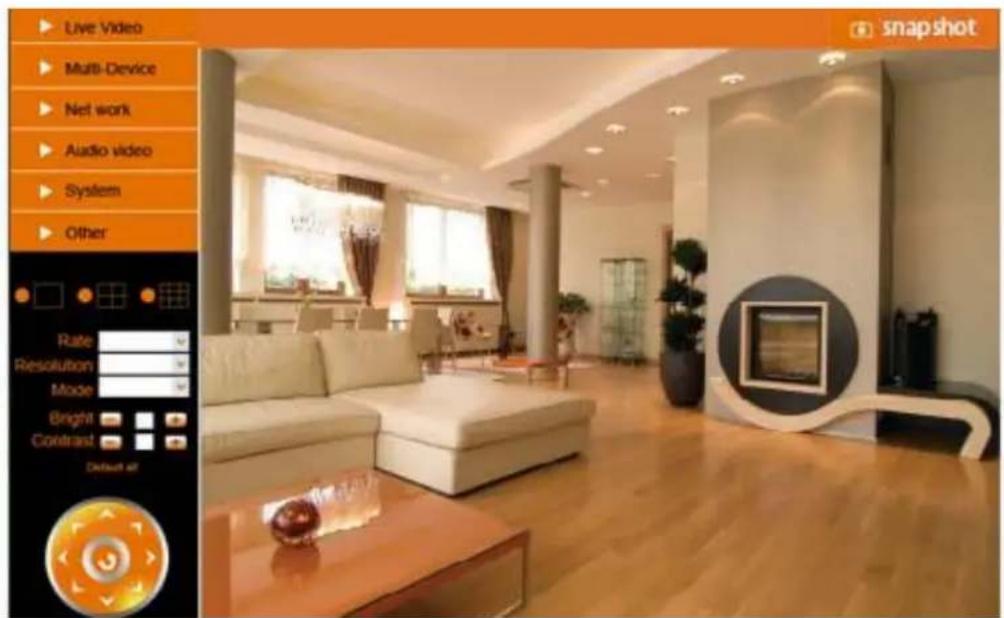

Choisissez Server Push Mode (For Safari, Firefox, Google Browser), et connectez-vous. Server Push Mode ne supporte pas ActiveX, des fonctions seront donc inaccessibles, comme par exemple Play, Stop, Record, Audio, Talk etc. si vous voulez utilisez ces fonctions, merci d’utiliser IE.Jul 2013 IPV38 / IPV38WE
1.8.3 Pour les appareils mobiles
Choisissez Sign in mobile phone, et connectez-vous. Les téléphones mobiles ne supportent pas l’ActiveX, vous ne pourrez donc exécuter que des fonctions basiques dans ce mode. Sont supportés : iPhone®, Smartphone, téléphones 3G, etc. Normalement, si le téléphone supporte la vidéo en streaming, ça devrait fonctionner pour la caméra IP. L’application ebode pour iPhone® supporte toutes les fonctionnalités, voir étape 4.1

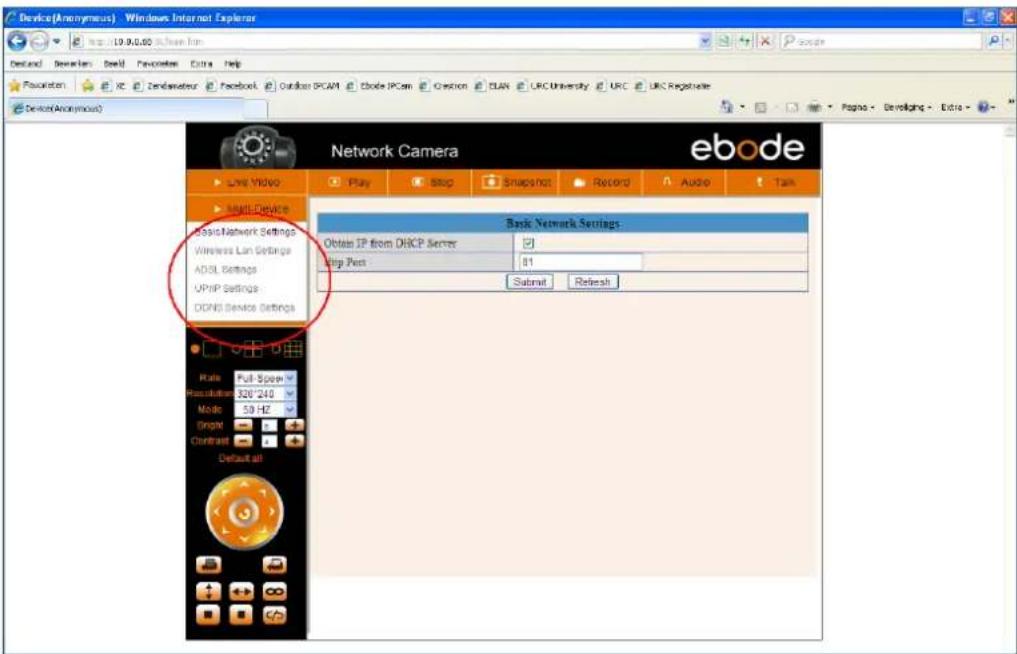

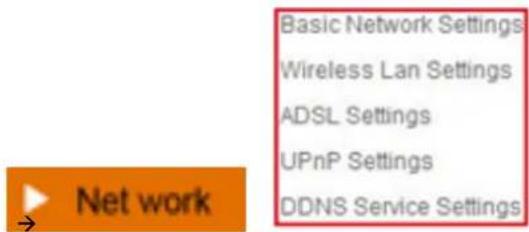

1.9 Configuration réseau
Quand vous vous êtes connecté à la camera via IP camera tool, passez la souris sur l’onglet Network, cela fera apparaitre la fenêtre ci-contre:

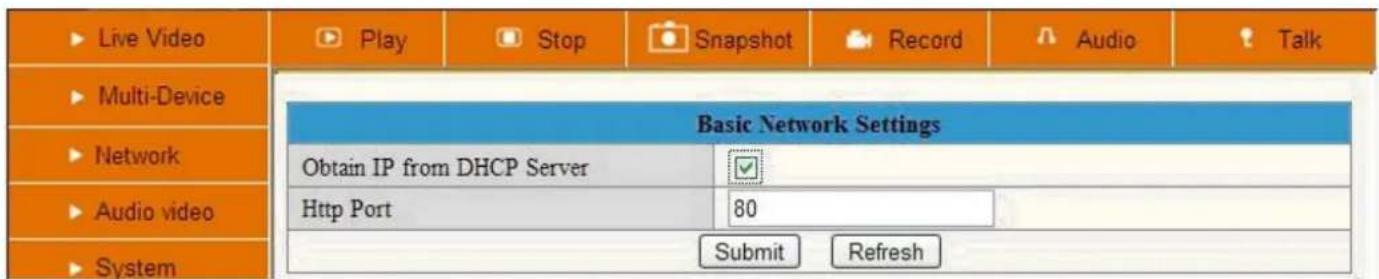

1.9.1 Configuration réseau basique

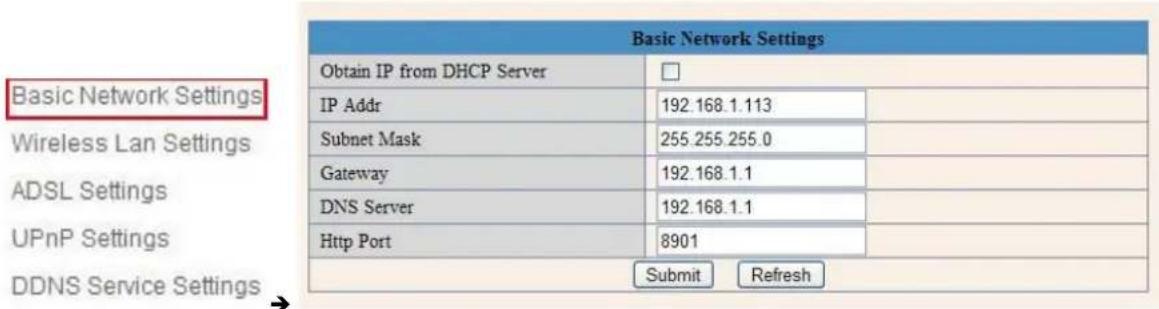

Ici vous pouvez associer une adresse IP fixe à la caméra; c-à-d, entrez l’adresse IP fixe manuellement. Vous pouvez également appliquer ces paramètres depuis IP Camera Tool. (Figure 2.3). Il y à plusieurs raisons qui peuvent pousser à appliquer une adresse IP fixe. Le réglage par défaut est DHCP, cela veut dire que le routeur réseau va donner une adresse IP automatiquement à la caméra afin de simplifier la configuration. Le problème est qu’à chaque redémarrage de la caméra ou du réseau le routeur peut décider de donner une différente adresse IP à la caméra par rapport à la fois précédente. Si vous décidez de vous connecter à la caméra sans IP camera tool et que l’IP à changer vous ne pourrez pas connaitre la nouvelle adresse IP. Cela permettra également d’éviter un transfert de port à l’adresse IP erroné suite à quoi vous ne pourriez plus voir votre caméra depuis un ordinateur distant ou votre Smartphone. Les utilisateurs de Belgium Telenet ont des règles spéciales pour la restauration de ports et IP fixe. Ces changements doivent être faits sur le site Telenet.be. La plupart des routeurs Telenet ont une plage d’adresses IP fixe réservée, allant de l’adresse 1 à 99. Merci de choisir une adresse IP entre 192.168.0.2 et 192.168.0.99 et soyez sure qu’aucuns autre périphérique n’ait la même adresse IP fixe, ce qui pourrait engendrer des conflits.Jul 2013 IPV38 / IPV38WE
Figure 5.7 Si vous ne connaissez pas le “Subnet Mask”, Gateway, DNS Server. Merci de regarder le statut de connexion local de votre réseau dans votre ordinateur; vous y trouverez toutes les informations, suivez les informations ci-dessous. 3.7.3 (CMD):

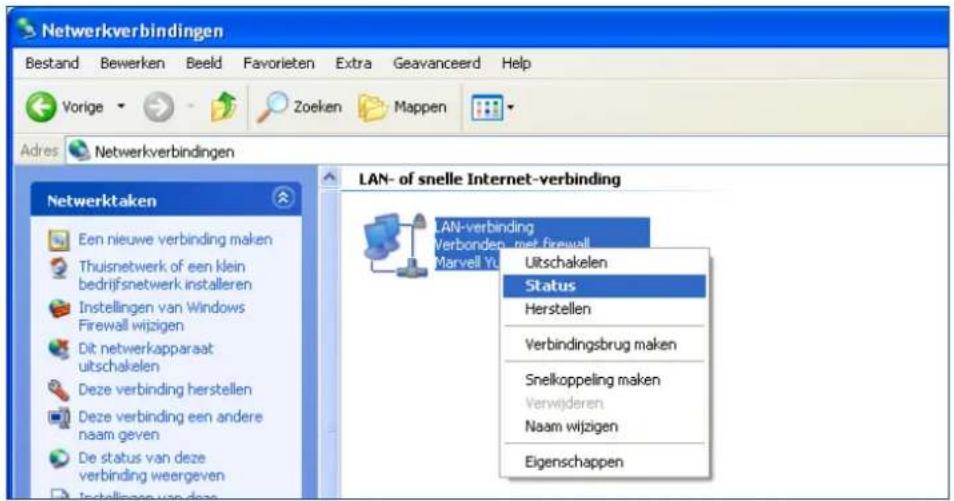

1 Panneau de configurationConnexion réseauConnexion réseau local (Lan) Support Détails
2. Trouvez l’icône de connexion local , car vous risquez de voir plus d’une icône, clique gauche, choisissez Support
Figure 5.9 Si vous ne connaissez pas le serveur DNS, nous vous suggérons d’utiliser la même IP que la passerelle. La plupart des routeurs supportent la fonction DHCP, vous pouvez choisir “Obtenir une IP depuis le serveur DHCP” pour avoir une IP dynamique, cependant nous vous recommandons vivement d’utiliser une adresse IP fixe pour vous connecter à distance avec la caméra (voir étape 3.3)! Figure 6.0 Port Http: Dans la plupart des cas, votre fournisseur d’accès internet bloque l’accès à ce port (80), vous pouvez le modifier par un autre numéro de port comme 81, 82, 83 etc. Soyez sur, si vous avez plusieurs caméras, qu’elles ont toutes un port différent afin de prévenir d’éventuels problèmes de connexion.Jul 2013 IPV38 / IPV38WE
1.9.2 Paramètres réseau sans fil

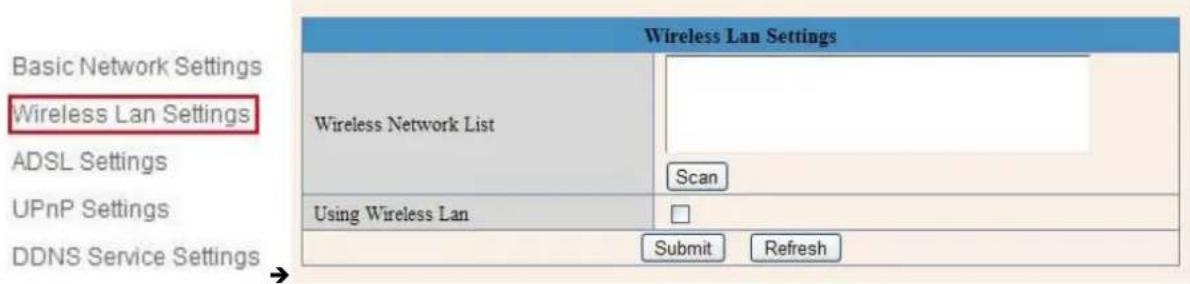

Figure 6.1 Commencer à configurer votre connexion réseau sans fil avec votre routeur sans fil en suivant ces étapes:
1. Soyez sur que votre routeur est un routeur sans fil.
2. Soyez sur que l’antenne wifi est installé sur la caméra.
3. Déterminez s’il y a un cryptage (Mot de passe) sur le WLAN du réseau sans fil, s’il y a un cryptage, notez bien la clef car nous en aurons besoin plus tard. Informations: Cryptage est un autre mot utilisé pour dire “mot de passe” et le type de sécurité de votre réseau sans fil, aujourd’hui la plupart des routeurs sont cryptés, ce qui empêche des tierces personnes d’accéder à votre réseau. Sous certains routeurs vous pourrez trouver une étiquette avec le nom d’utilisateur et le mot de passe par défaut, d’autres n’ont pas de mots de passe, il peut alors être assigné par l’utilisateur ou par la machine. Il existe un site très pratique contenant de nombreux routeurs et leurs informations tel que l’adresse IP par défaut, le nom d’utilisateur et mot de passe etc. Merci de noter que nous ne faisons que citer ce site, nous ne le soutenons pas ni ne le supportons. Ce site est: http://portforward.com/ Cliquez sur “Router List” et trouvez la marque et le type de votre routeur pour trouver plus de détails pratiques si vous ne les trouvez pas ailleurs. Dans le prochain screenshot vous pourrez voir Portforward.com qui contient toutes les informations dont vous avez besoin sur votre routeur. Notez bien que Portforward.com est un site internet qui vous indique comment vous connecter, effectuer des changements, rediriger des ports etc. Les informations varient en fonction de votre type de routeur. Les utilisateurs belges qui sont hébergé chez Telenet seront dans la plupart es cas dans ‘impossibilité de se connecter à leurs routeurs. Tous les changements devront être effectués depuis le site internet Telenet.be.
4. Connectez vous à la caméra via IPCamera Tool ou manuellement avec votre navigateur internet. (Figure 2.8)Jul 2013 IPV38 / IPV38WE
5. Cliquez sur “Network”>”Wireless Lan Settings”>”Scan”, merci d’appuyer 2 fois, après quoi vous pourrez trouver le
WLAN depuis la liste, choisissez celui que vous utilisez. (Figure 6.2) .
Figure 6.2 Merci de noter que le menu (Figure 6.1.1) peut avoir un aspect graphique différent en fonction de votre ordinateur, cela dépend de la résolution graphique utilisé. La Figure 6.1.1 montre ce que vous devez avoir en passant votre souris sur “Network”. Après avoir cliqué sur “Network” vous devriez voir une fenêtre comme à la Figure 6.1.1.Jul 2013 IPV38 / IPV38WE
6. Sélectionnez votre réseau sans fil dans la liste. “Wireless Lan” peut également s’appeler “SSID” dans des manuels
d’utilisation d’autres routeurs.

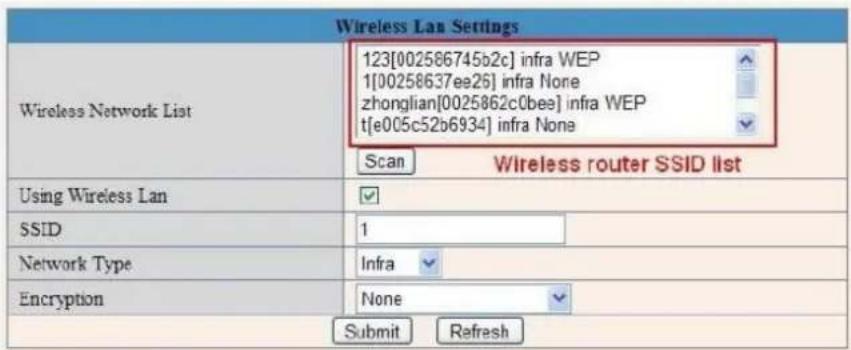

7. Avec le SSID vous pouvez également trouver le type de cryptage: type de réseau “infra” cryptage “WEP”.
8. S’il n’y a pas de cryptage, sélectionnez “none” et cliquez sur “Submit”. (Figure 6.4).
9. S’il y a cryptage, merci d’entrer la clef (mot de passe), puis cliquez sur “Submit”. (Figure 6.5).
10. Attendez 30 secondes, la camera va redémarrer, après le redémarrage total, débranchez le câble Ethernet. Vous
devrez vous reconnecter à la caméra via IP Camera Tool avant de passer à l’étape suivante.
1.9.3 Paramètres ADSL (Merci de ne pas toucher ou modifier ces paramètres si vous ne savez pas de quoi il s’agit)
Quand vous vous connectez à internet via l’ADSL, vous pouvez entrer le nom d’utilisateur et mot de passe ADSL obtenu depuis ISP.
1.9.4 Paramètres UPnP (étape importante!)
Si vous voulez être capable d’avoir accès à votre caméra hors de votre réseau, par exemple depuis votre lieu de travail, nous devons procéder à des réglages sur votre routeur. Pour beaucoup de monde cela est une étape compliquée, mais nous allons essayer de vous aider au mieux. UPnP veut dire “Universal plug n Play device”. UPnP redirige les ports dans le routeur à notre place, vous évitant de le faire manuellement. Mais avant de pouvoir utiliser cette fonction, vous devez posséder un routeur capable de communiquer avec les modules UPnP. Merci de vérifier que votre routeur supporte UPnP (vérifiez cela dans le manuel de votre routeur), si ce n’est pas le cas veuillez laisser tomber cette étape et passer à l’étape
3.7 Paramètres DDNS Service. Par défaut l’UPnP est souvent désactivé sur les routeurs. Merci de vous référez au manuel
de votre routeur pour activer ou désactiver l’UPnP. Cliquez sur Network > UPnP Settings pour choisir Using UPnP to Map Port:

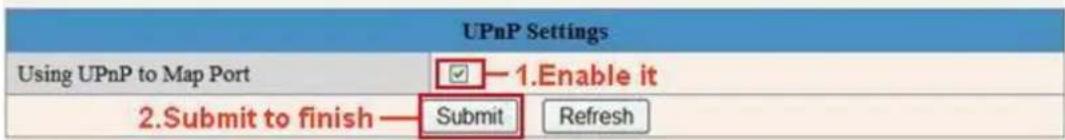

Figure 6.8 Sélectionnez UPnP et choisissez Submit, votre caméra supportera alors l’UPnP et les port seront automatiquement redirigés. Cela sera utile pour l’utilisation du DDNS (permettant de regarder la vidéo hors de son réseau). Dès que vous avez activé l’UPnP sur votre routeur, veuillez procéder aux étapes suivantes.
Figure 6.9 NOTE: L’UPnP est uniquement utilisé pour la redirection de ports. Afin de garantir la sécurité de votre routeur, soyez sur que la fonction UPnP de votre routeur est activé. Si votre routeur ne supporte pas l’UPnP, vous aurez peut être desJul 2013 IPV38 / IPV38WE
informations erronées, dans ce cas nous vous recommandons de faire la redirection des ports manuellement dans votre routeur, comme expliqué à l’étape 3.7.3. Si votre routeur gère l’UPnP mais que vous ne pouvez pas accéder à votre caméra de l’extérieur de votre réseau merci d’utiliser le manuel de votre routeur pour la redirection de ports (étape
3.7.3). Laissez toujours l’UPnP activé!

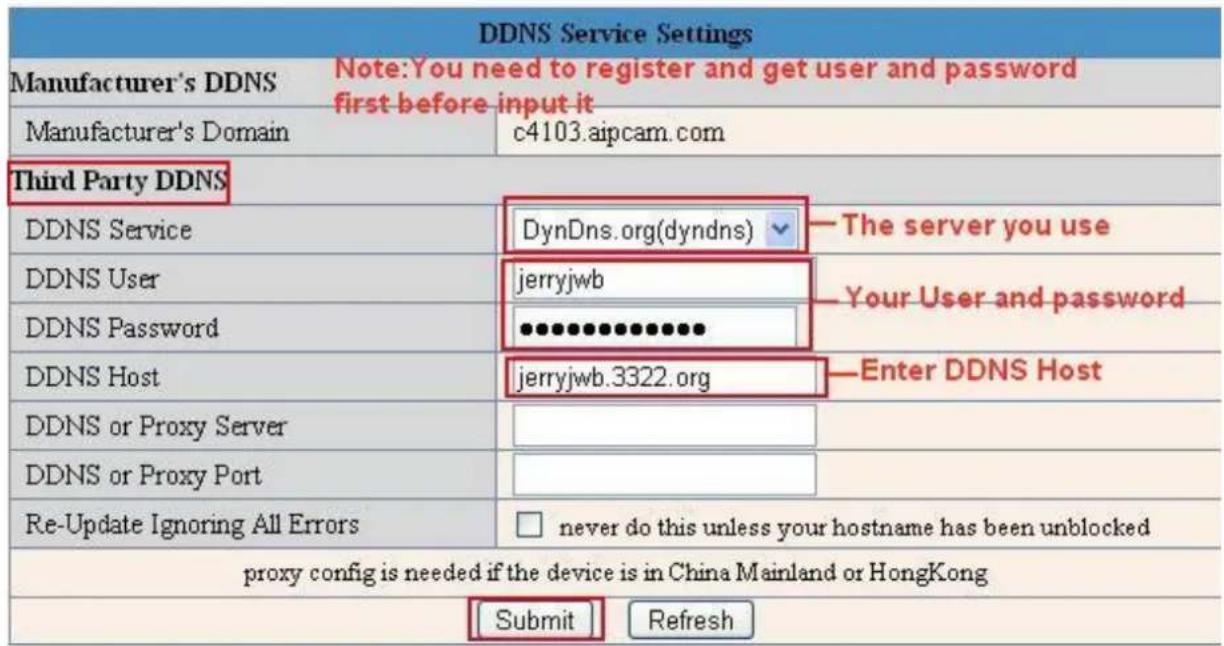

1.9.5 Paramètres du Service DDNS

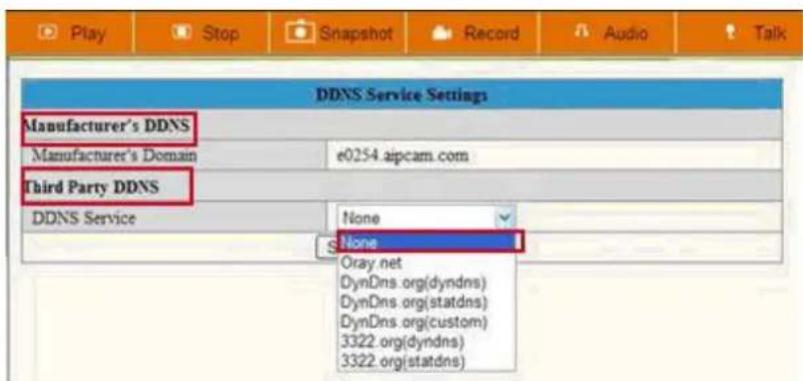

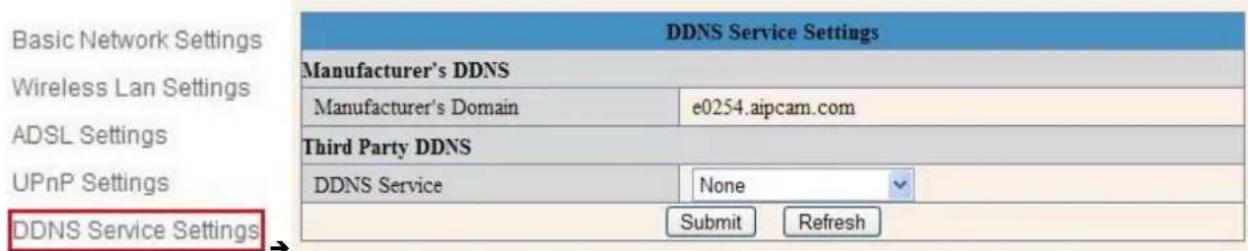

Sélectionnez Network > DDNS Service Settings dans l’arborescence sur la gauche (voir image ci-contre) Il y a 2 options: Manufacturer’s DDNS: Ce domaine est fourni avec la caméra (voir le sticker sous la caméra). Nous vous suggérons d’utiliser le serveur DDNS fourni et de mettre “DDNS Service" sur “None” puis cliquez sur ‘submit’. Vous devrez sûrement vous connecter à la caméra de nouveau. Vous pouvez utiliser IPCamera tool pour cela ou entrer l’adresse IP de la caméra dans votre navigateur internet. Après avoir fait cela, merci de passer l’étape suivante et continuer directement à l’étape
Third Party DDNS: Pour cette option il faut que vous possédiez déjà un serveur DDNS, ce sera alors plus simple de procéder à l’étape suivante. Ce domaine est fourni par une tierce partie, comme par exemple Dyndns, Oray, 3322 etc. Figure 7.1 Tierce partie DDNS Si vous utilisez la “third party DDNS”, merci de choisir le serveur que vous utilisez, par exemple “3322.org” ou “dyndns.org” comme ci-dessous:Jul 2013 IPV38 / IPV38WE
Figure 7.3 Vous devez tout d’abord vous enregistrer, entrez l’utilisateur, mot de passe, l’hôte. NOTE: Seul un serveur DDNS peut être choisi, par exemple, si vous utilisez le “manufacturer’s DDNS”, "la Third Party" ne fonctionnera pas, si vous utilisez la "third party DDNS", "manufacturer’s" ne fonctionnera pas.
1.9.6 Changer le port de la caméra. (Toujours changer le port!)

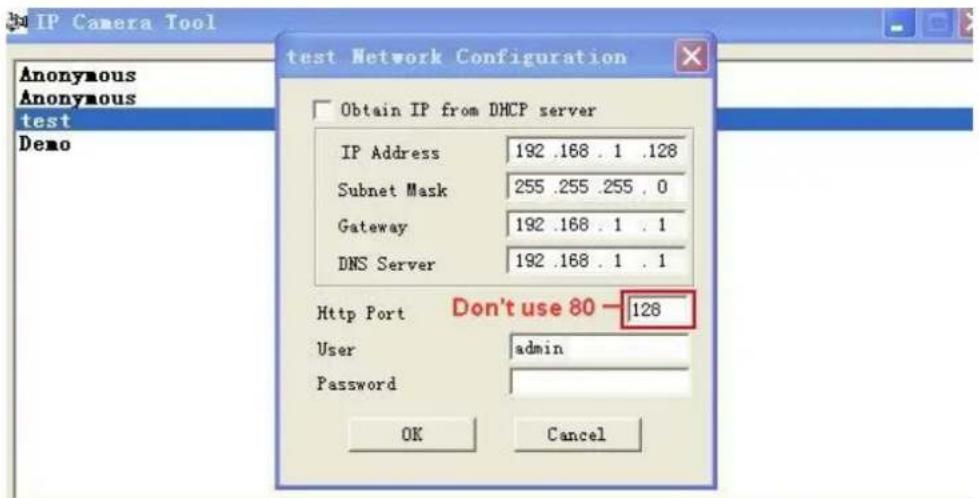

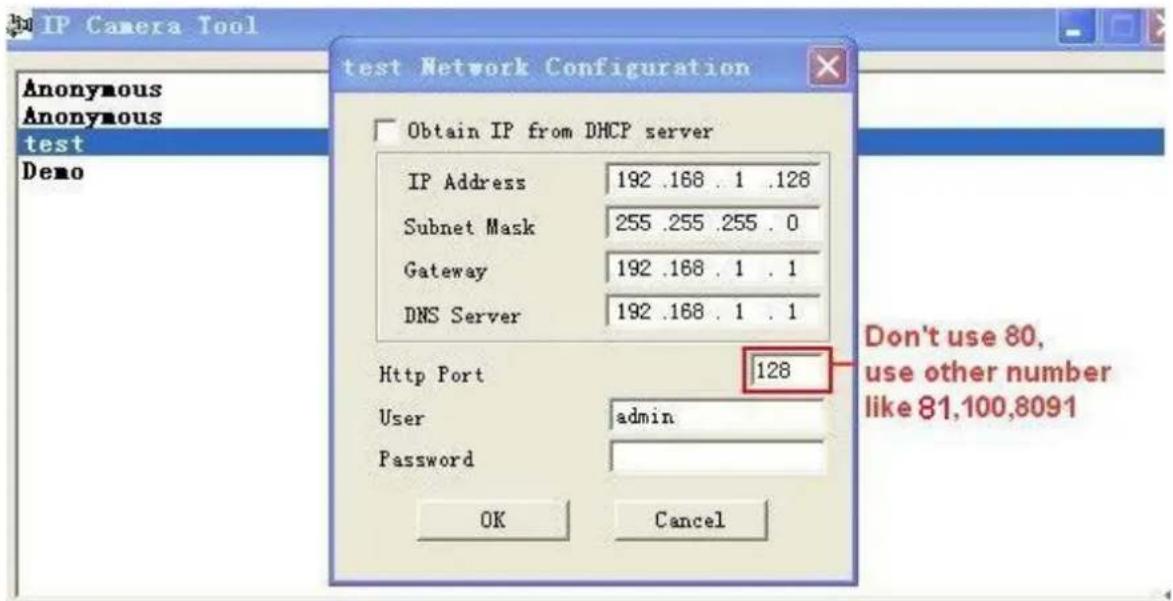

Ouvrez IP Camera Tool depuis votre bureau sélectionnez la caméra ebode (ça devrait devenir bleu) puis faites un clique droit et choisissez configuration réseau. Le port par défaut de la caméra est “80”, merci de changer “80” pour un autre port de votre choix, par exemple 81, 82, 83 etc. Cliquez sur “OK”, la caméra va redémarrer, attendez 30 secondes.Jul 2013 IPV38 / IPV38WE

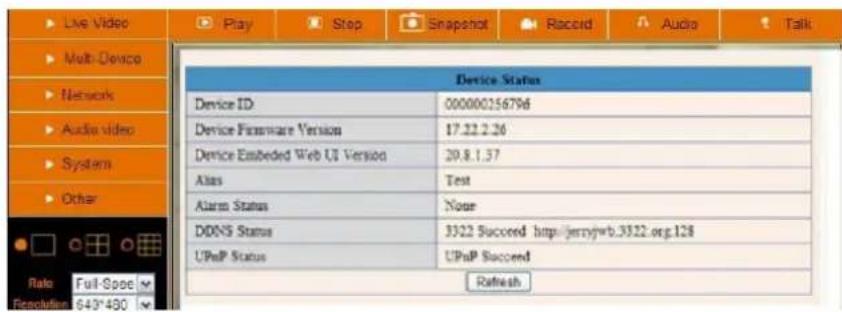

1.9.7 Status DDNS (Toujours vérifier!)
Après que toutes ces étapes soient effectués, vous devriez avoir accès à votre caméra depuis votre Smartphone ou tablette à l’aide d’une application ou d’un navigateur internet. Avant d’avoir un accès à distance à la caméra, vous devez d’abord vérifier le statut DDNS de la caméra. Connectez vous à la caméra et choisissez “System”>”Device Info”. Merci de vérifier que le ‘DDNS Status’ soit en ‘succeed’ suivi de l’adresse. Ceci est illustré dans l’image ci-dessous. Il est important que vous obteniez l’adresse DDNS permettant d’accéder à la caméra depuis n’importe où dans le monde. Vous pouvez trouver cette adresse sous la caméra. Ecrivez cette adresse quelque part ou sauvegardez-la sur votre navigateur internet pour avoir accès à la caméra hors de votre réseau local. (depuis votre smartphone par exemple au travail, à l’école, sur la route etc.).
Figure 7.8 Felicitation! Vous avez installé avec succès votre caméra IP. C’est toujours une bonne idée de permettre à des amis ou la famille de pouvoir accéder à la caméra de leur plein gré. N’oubliez pas de changer le mot de passe de la caméra! Pensez à garder ce manuel au cas où il faudrait procéder à d’autres modifications. Les étapes suivantes de ce manuel sont à consultés uniquement si vous n’arrivez pas à accéder à la caméra hors de votre réseau, ou si vous souhaiter des fonctions supplémentaires.Jul 2013 IPV38 / IPV38WE
Si ça ne fonctionne pas, c’est la plupart du temps parce que votre routeur ne supporte pas l’UPnP, dans ce cas il faudra appliquer la redirection de port manuellement (comme expliqué à l’étape suivante). Vous pouvez toujours laissez l’UPnP activé, que vous l’utilisiez ou non. Si le statu DDNS n’est pas ‘succeed’ merci de vous référer au FAQ, Chapitre 4, au dos du manuel ou sur notre site internet www.ebodeelectronics.eu.

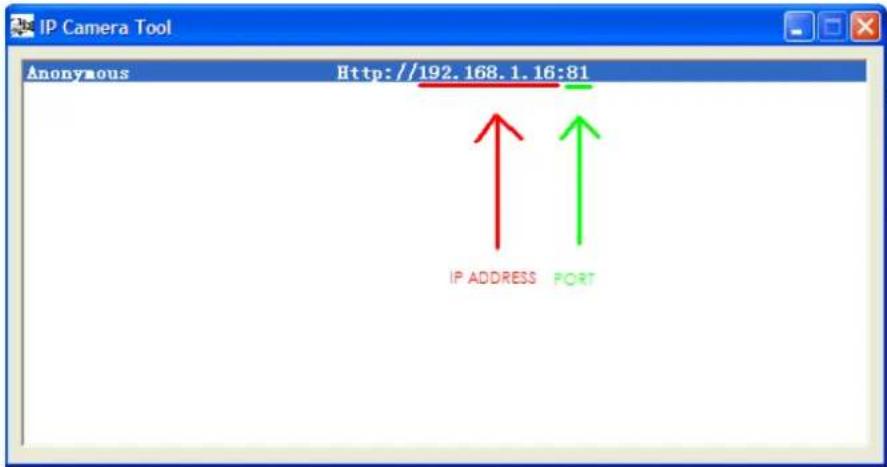

2.0 Appliquer la redirection de port au routeur (Manuellement)
AVERTISSEMENT: Nous vous recommandons vivement de donner à votre caméra une adresse IP fixe. Cela permettra à la
caméra d’avoir toujours la même adresse IP, et sa réduira le risque d’impossibilité d’accéder à la caméra depuis votre Smartphone. Pour donner une adresse IP fixe à votre caméra merci de vous référer à l’étape 3.3 de ce manuel. Cette étape est la plus importante. Merci de vérifier les ‘extra information’ à l’étape 3.4 pour plus d’informations sur les routeurs et la redirection de ports. Afin d’obtenir le DDNS, vous devez transmettre le port de votre caméra au routeur. Vous avez besoin: - Adresse IP de la caméra - Numéro de port de la caméra (ne doit pas être le port 80!) - Adresse IP de la passerelle par défaut de votre routeur - Nom d’utilisateur et mot de passe du routeur (Les utilisateurs Belges doivent visiter le site Telenet.be pour se connecter) Les deux premiers champs peuvent être trouvés en démarrant IP camera Tool. Par exemple, l’adresse IP de l’image ci contre est 192.168.1.16 et le port est 81.
SE RAPPELER: Votre caméra ne doit pas être sur le Port 80. Si c’est le cas, merci de vous rendre à l’étape 3.7.1 pour changer le numéro de port. Comment connaitre adresse IP de votre passerelle par défaut sous Windows Vista or Windows 7: Cliquez sur ‘Démarrer’, et recherchez ‘cmd’, appuyez sur entrer (voir image ci-contre). Les utilisateurs Belges de Telenet doivent sauter cette étape !Jul 2013 IPV38 / IPV38WE

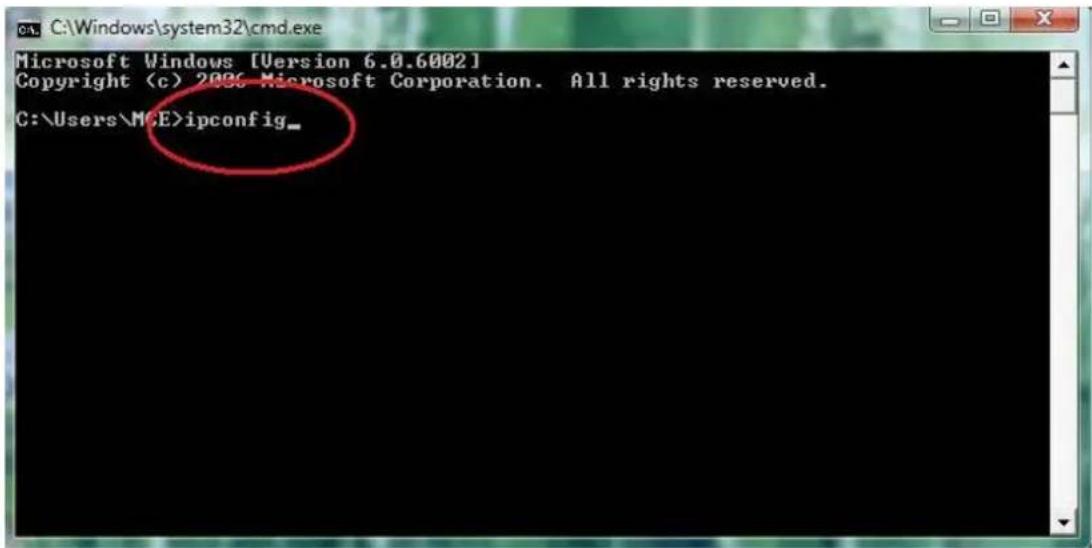

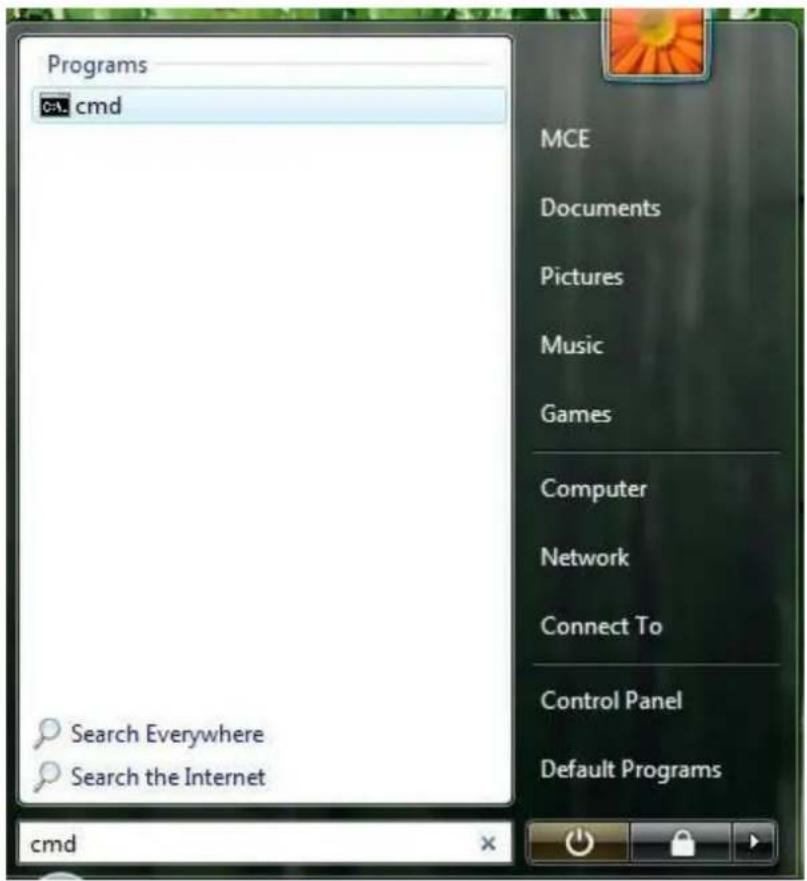

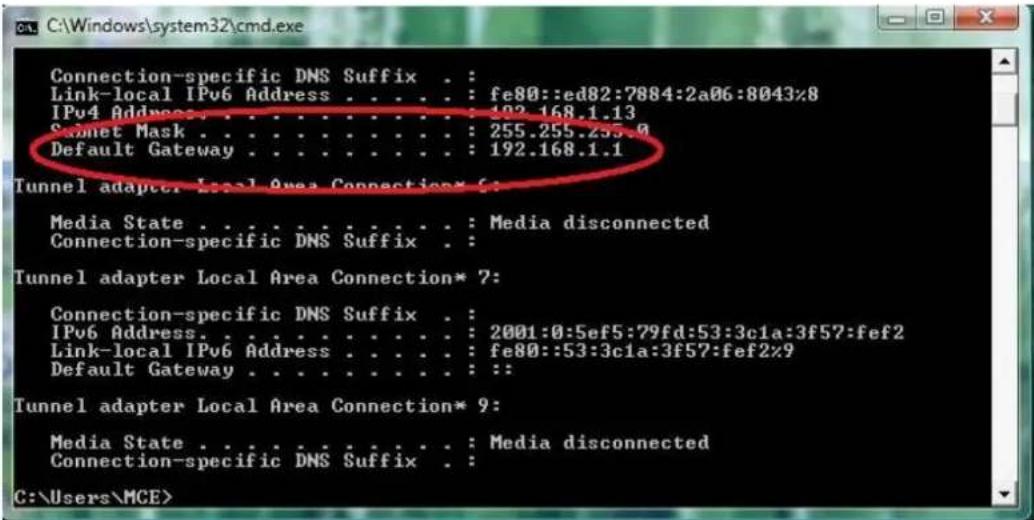

Ensuite, tapez ‘ipconfig’ puis appuyez sur entrer. Merci de vous référez à l’image suivante.
Finalement, vous pouvez voir l’adresse de la passerelle par défaut et le masque de sous réseau sur l’image ci-contre.Jul 2013 IPV38 / IPV38WE
Maintenant que nous connaissons l’adresse de la passerelle par défaut, nous avons juste besoin de connaitre le nom d’utilisateur et le mot de passe de votre routeur. Sous certains routeurs vous pourrez trouver une étiquette avec le nom d’utilisateur et le mot de passe par défaut, d’autres n’ont pas de mots de passe, il peut alors être assigné par l’utilisateur ou par la machine. Il existe un site très pratique contenant de nombreux routeurs et leurs informations tel que l’adresse IP par défaut, le nom d’utilisateur et mot de passe etc. Merci de noter que nous ne faisons que citer se site, nous ne le soutenons pas ni ne le supportons. Ce site est: http://portforward.com/ Cliquez sur “Router List” et trouvez la marque et le type de votre routeur pour trouver plus de détails pratiques si vous ne les trouvez pas ailleurs. Pour plus d’informations sur portforward.com, rendez vous à l’étape 3.4. Maintenant que nous avons toutes les informations pour faire fonctionner le DDNS, nous allons vous montrer comment faire cela.
7. Ouvrez votre navigateur internet et taper l’adresse de votre passerelle par défaut, appuyez sur entrer.
8. Entrer le nom d’utilisateur et le mot de passe de votre routeur

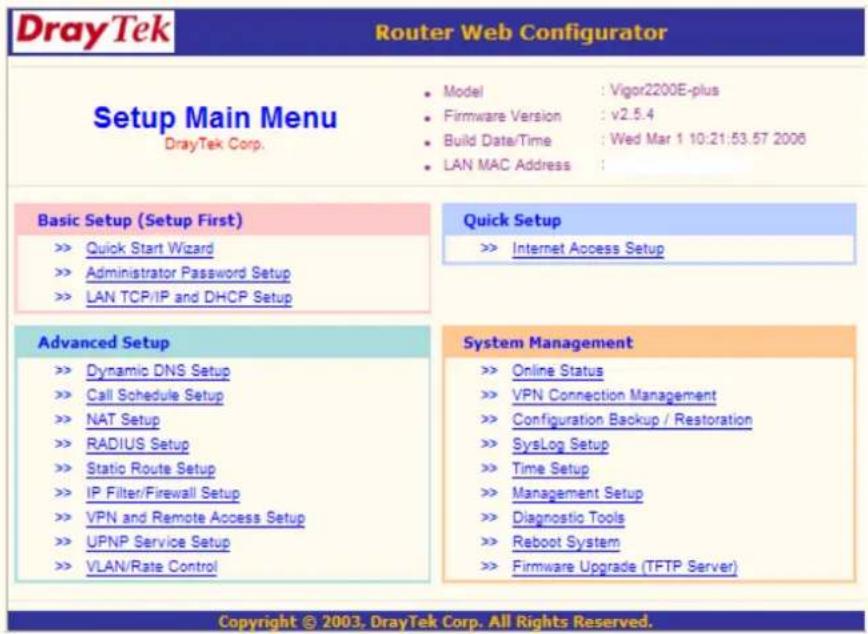

9. L’image suivante représente l’interface de votre routeur. Merci de noter que chaque marque de routeur à sa propreJul 2013 IPV38 / IPV38WE
interface. Il s’agit ici juste d’un exemple.

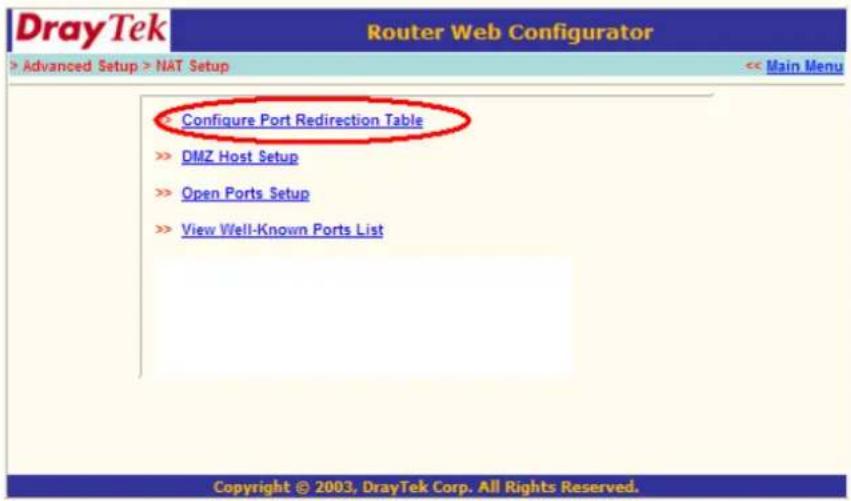

10. Sélectionnez configuration NAT. Merci de noter que chaque marque peut appeler la configuration NAT d’une façon

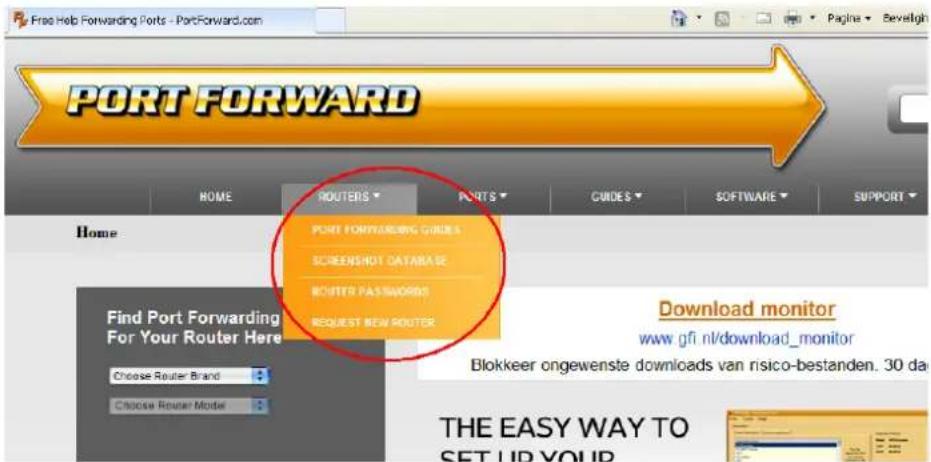

différente. Portforward.com contient des informations à propos des routeurs de marque différentes.

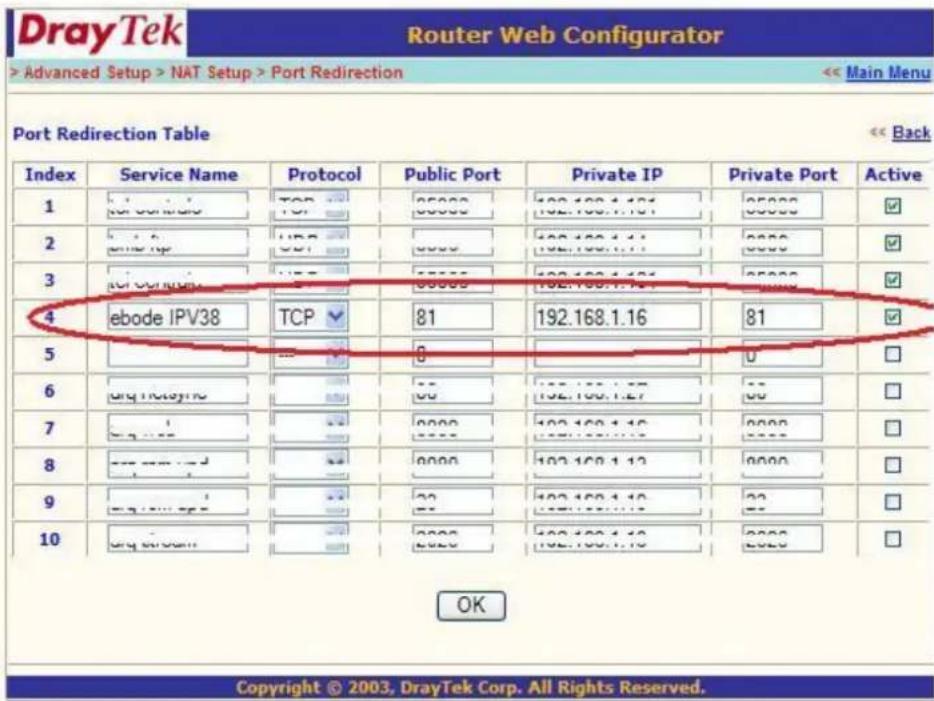

12. Maintenant nous devons indiquer au routeur sur quel Port la caméra est localisée.
Service Name: donnez à la caméra un nom facilement reconnaissable, par exemple: ebode IP Cam Protocol: Sélectionnez TCP Public Port: Vous l’avez précédemment relevé, merci d’entrer le bon port de votre caméra (vous pouvez toujours utiliser IPCamera Tool pour vérifier cela, comme expliqué au début de ce chapitre) Private IP: Il s’agit de l’adresse IP de la caméra. Encore une fois, vous pouvez vérifier avec IPCamera Tool. Private Port: Il s’agit du meme que “Public Port” Merci de cocher la case ‘active’ Puis appuyez sur okJul 2013 IPV38 / IPV38WE
Maintenant vérifiez que le statut DDNS est bien ‘succeed’, voir étape 1.9.7. Vous devriez maintenant être capable de vous connecter à la caméra à distance. Néanmoins, nous vous présentons un exemple. Il y a un grand nombre de type de routeurs, il est donc difficile d’avoir une explication pour chacun de ces routeurs, nous avons cependant fait quelques exemples sur différents modèles. Souvenez- vous que portforwarding.com est une grande source d’informations. TP-LINK:
1. Connecter-vous au routeur.
2. Choisissez “Forwarding”, sélectionnez “Virtual Servers”
3. Cliquez sur “Add New button”, la fenêtre suivante devrait apparaitre:

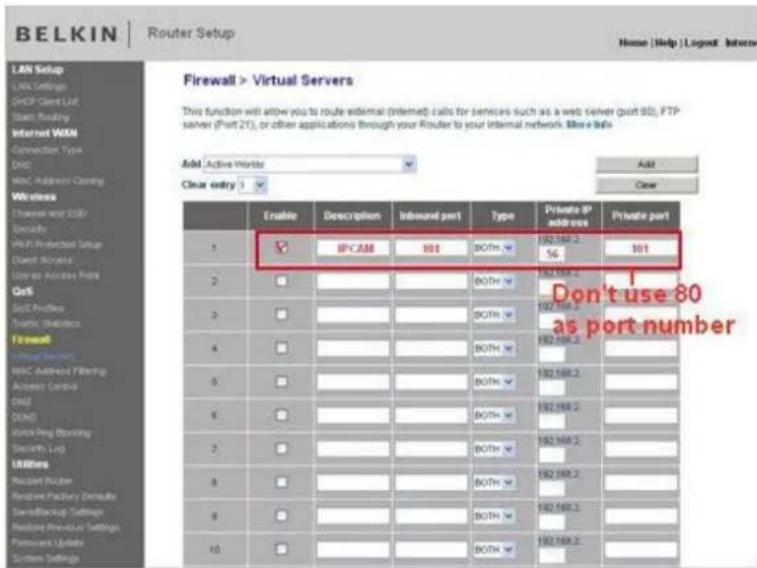

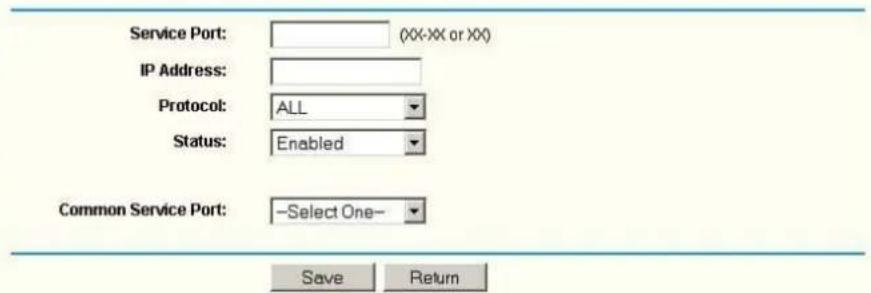

Figure 7.5 Remplissez “service port” (ne pas indiquer 80), “IP address” de la caméra, puis cliquez sur "Save". NOTE: Le port et l’adresse IP doivent être identiques à ceux de la caméra.Jul 2013 IPV38 / IPV38WE
1. Connectez-vous au routeur.
2. Choisissez “Firewall”, sélectionnez “Virtual Servers”
3. Indiquez le port (ne pas indiquer 80) et l’adresse IP, puis cliquez sur "save".
NOTE: Le port et l’adresse IP doivent être identiques à ceux de la caméra.
1. Connectez-vous au routeur.
2. Choisissez “Advanced”, sélectionnez “Virtual Servers”
3. Entrez le port, l’adresse IP, le Protocole, puis cliquez sur "save".
NOTE: Le “public port” & “private port” doivent être identiques au port de la caméra, choisissez le protocole “both”. Figure 7.7 Vous avez maintenant fini de configurer votre caméra. L’étape suivante explique les options supplémentaires de votre camera et le FAQ.Jul 2013 IPV38 / IPV38WE
2.1 Clients Belges avec un Modem/Routeur Telenet
Les clients Belges avec un Modem/Routeur Telenet n’auront pas accès à leur Modem/Routeur comme l’indique la politique de Telenet. Merci de vous rendre sur le site www.telenet.be et connectez-vous avec vos identifiants personnels pour changer les paramètres sans fil et permettre la redirection de port dans les paramètres avancés. Merci de contacter Telenet si vous avez besoin d’aide. Vous trouverez ci-contre deux images montrant comment effectuer une redirection de port sur les Modem Telenet (Merci de sélectionner “Geavanceerd”):Jul 2013 IPV38 / IPV38WE
3.0 Paramètres Système

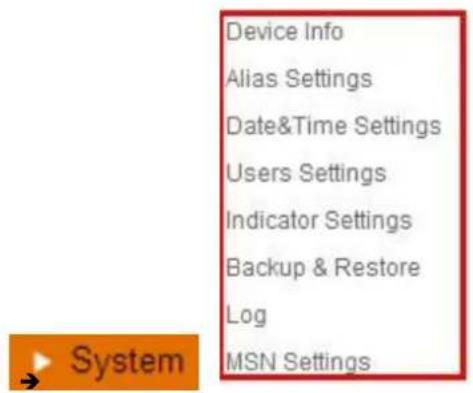

3.1 Informations matériels

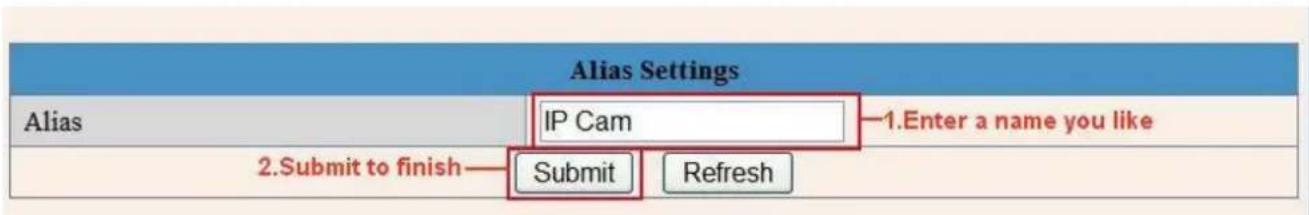

Le nom de la caméra par défaut est anonymous. Vous pouvez appeler votre caméra comme bon vous semble ici, puis cliquez sur "Submit". Figure 8.2
4.0 Se connecter avec son téléphone

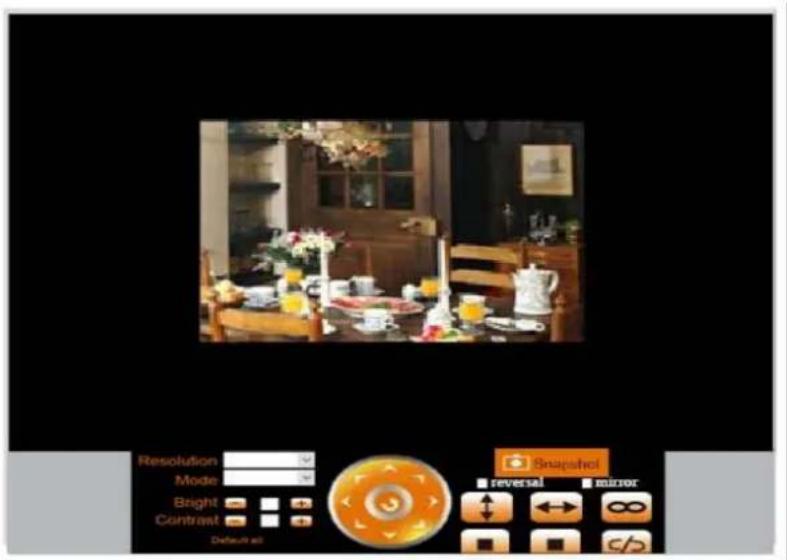

Si vous utilisez un téléphone, choisissez Sign in mobile phone, connectez vous à la caméra, vous devriez tomber sur l’interface principal comme ci contre: Figure 11.3 NOTE: Le mode pour téléphone mobile ne supporte pas l’ActiveX. Dans ce mode, vous pourrez uniquement gérer des fonctions basiques, comme la résolution, Mode, Luminosité, Contraste, Pan/Tilt controle, Capture d’écran, Renversement, Mirroir, fonctions d’entrée/sortie (IO).Jul 2013 IPV38 / IPV38WE
Nous avons récemment introduit sur l’App store notre propre application pour nos caméras. Grâce à cette application vous allez pouvoir contrôler à distance vos caméras IP Ebode depuis votre iPad®, iPhone® ou iPod Touch®, peut importe ou vous êtes*. Rendez-vous sur l’App Store pour télécharger IPVision App (€4,49) Sous la caméra vous pourrez trouver l’adresse DDNS (DDNS e.g. http://a5151.gipcam.com) pour l’accès à distance. A noter qu’il y à différentes étapes à réaliser pour que cela soit possible (IP fixe, changement de Port, redirection de port etc.) FONCTIONS - Voir la vidéo en directe depuis vos caméras - Contrôle de vos caméras dans 8 directions (si la caméra le supporte) - Détection de mouvements (si la caméra le supporte): envoi de mail en cas de mouvement, réglage de la sensibilité, activation/désactivation de l’alarme rapide - Zoom de la caméra par simple pincement sur l’image (même si votre caméra ne supporte pas le zoom) - Surveillance total grâce à la rotation de la caméra - Passer en mode plein écran pour sélectionner une autre caméra, cela fonctionne uniquement lorsque le zoom n’est pas effectif (double clique pour obtenir un zoom à 100%) - Prendre des captures d’image et sauvegarder les sur votre pellicule - Ajustement Luminosité/Contraste - Option Miroir et Renversement (permettant un control simple de la caméra, même si celle ci est installé sur un plafond par exemple) - Changement de la résolution - De nombreuses caméras supportés (jusqu’à 144) - Vue en mosaïque permettant de voir 4 caméras (en mode paysage) et 6 caméras (en portrait) simultanément - Défilement en vue mosaïque pour voir de nombreuses autres caméras - Possibilité de bloquer le contrôle PTZ et/ou rotation - iOS 4 testé et supporté - Profitez de tous les avantages de l’écran retina sur iPhone® 4
CAMERAS SUPPORTES PAR L’APP
Merci de noter que cette application est uniquement compatible avec les caméras de marque Ebode, toute caméra d’une marque tierce ne sera pas supporté. *** TOUTES LES FONCTIONNALITEES NE SERONT PAS COMPATIBLES AVEC TOUTES LES CAMERA
*** TOUTES LES FONCTIONNALITEES NE SERONT PAS DISPONIBLE SI VOUS N’UTLISEZ PAS L’APPLICATION IPHONE® OU MICROSOFT INTERNET EXPLORER CAR VOTRE CAMERA DEPENDS D’ACTIVE- X*** *Connexion 3G ou sans fil requise. Pour une utilisation hors de votre réseau vous devez configurer la redirection de port sur votre routeur, regardez les FAQ. Pour cette caméra IP, vous pouvez utiliser les applications suivantes: Pour Andriod: CamViewer App Pour iOS: ebode IP Vision (officieux) AppJul 2013 IPV38 / IPV38WE
Nous espérons que votre expérience avec les cameras Ebode est positive, mais si vous rencontrez un problème ou si vous avez une question auquel ce manuel ne répond pas, merci de visiter notre site www.ebodeelectronics.eu ou envoyez nous un e-mail à info@ebodeelectronics.eu. Ce manuel est basé sur la dernière version disponible pour la caméra. Des mises à jour seront disponibles régulièrement, merci donc de vérifier que votre caméra est à jour avant de contacter notre support technique. Si votre caméra ne supporte pas certaines fonctions citées dans ce manuel, merci de contacter notre support technique pour obtenir le dernier firmware et les fichiers WEB Internet Explorer pour effectuer la mise à jour.Jul 2013 IPV38 / IPV38WE
