MODE D'EMPLOI IS60C1X INDESIT

Description de l’appareil-Vue d’ensemble, 2

Description de l’appareil-Tableau de bord, 3

Mise en marche et utilisation,14

Utilisation du plan de cuisson,17

Utilisation du four,14

Précautions et conseils, 18

Nettoyage et entretien,19

1. Table de cuisson céramique

6. GLISSIERES de coulissement

3.Voyant lumineux thermostat

4.Manette du MINUTEUR

5.Voyant de fonctionnement de la plaque électrique

6.Manette de la plaque électrique

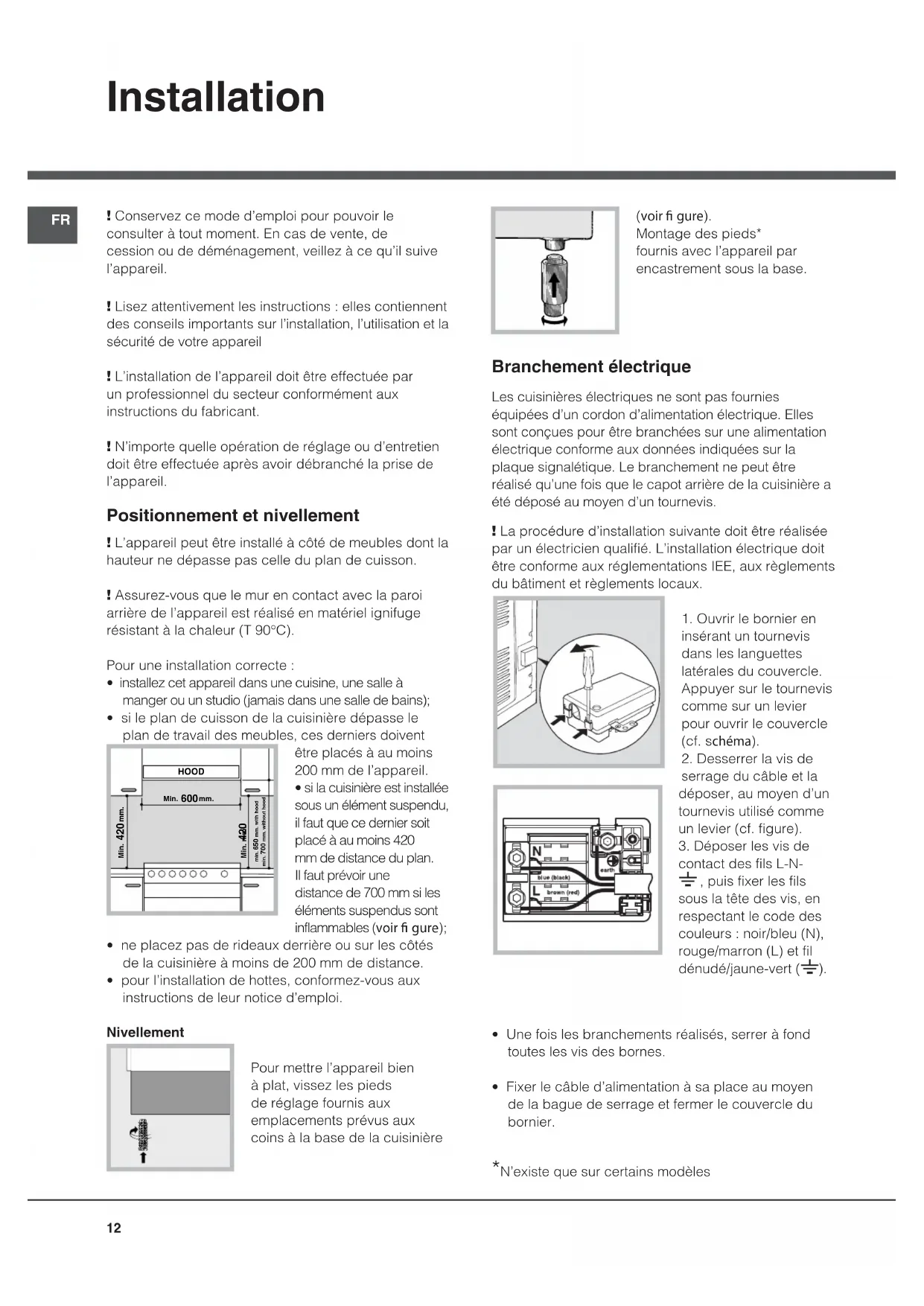

! Conservez ce mode d’emploi pour pouvoir le

consulter à tout moment. En cas de vente, de

cession ou de déménagement, veillez à ce qu’il suive

! Lisez attentivement les instructions : elles contiennent

des conseils importants sur l’installation, l’utilisation et la

sécurité de votre appareil

! L’installation de l’appareil doit être effectuée par

un professionnel du secteur conformément aux

instructions du fabricant.

! N’importe quelle opération de réglage ou d’entretien

doit être effectuée après avoir débranché la prise de

Positionnement et nivellement

! L’appareil peut être installé à côté de meubles dont la

hauteur ne dépasse pas celle du plan de cuisson.

! Assurez-vous que le mur en contact avec la paroi

arrière de l’appareil est réalisé en matériel ignifuge

résistant à la chaleur (T 90°C).

Pour une installation correcte :

• installez cet appareil dans une cuisine, une salle à

manger ou un studio (jamais dans une salle de bains);

• si le plan de cuisson de la cuisinière dépasse le

plan de travail des meubles, ces derniers doivent

être placés à au moins

200 mm de l’appareil.

• si la cuisinière est installée

sous un élément suspendu,

il faut que ce dernier soit

placé à au moins 420

mm de distance du plan.

distance de 700 mm si les

éléments suspendus sont

inflammables (voir  gure);

• ne placez pas de rideaux derrière ou sur les côtés

de la cuisinière à moins de 200 mm de distance.

• pour l’installation de hottes, conformez-vous aux

instructions de leur notice d’emploi.

Pour mettre l’appareil bien

à plat, vissez les pieds

de réglage fournis aux

emplacements prévus aux

coins à la base de la cuisinière

fournis avec l’appareil par

encastrement sous la base.

Branchement électrique

Les cuisinières électriques ne sont pas fournies

équipées d’un cordon d’alimentation électrique. Elles

sont conçues pour être branchées sur une alimentation

électrique conforme aux données indiquées sur la

plaque signalétique. Le branchement ne peut être

réalisé qu’une fois que le capot arrière de la cuisinière a

été déposé au moyen d’un tournevis.

! La procédure d’installation suivante doit être réalisée

par un électricien qualifié. L’installation électrique doit

être conforme aux réglementations IEE, aux règlements

du bâtiment et règlements locaux.

1. Ouvrir le bornier en

insérant un tournevis

latérales du couvercle.

Appuyer sur le tournevis

pour ouvrir le couvercle

2. Desserrer la vis de

serrage du câble et la

déposer, au moyen d’un

tournevis utilisé comme

un levier (cf. figure).

3. Déposer les vis de

contact des fils L-N-

, puis fixer les fils

sous la tête des vis, en

respectant le code des

couleurs : noir/bleu (N),

rouge/marron (L) et fil

• Une fois les branchements réalisés, serrer à fond

toutes les vis des bornes.

• Fixer le câble d’alimentation à sa place au moyen

de la bague de serrage et fermer le couvercle du

*N’existe que sur certains modèlesFR

Branchement du câble d’alimentation électrique au

AVERTISSEMENT : CET APPAREIL DOIT ÊTRE MIS

! La cuisinière doit être branchée sur le secteur

au moyen d’une prise commutée (bipolaire) pour

cuisinière, munie d’un fusible, dont la capacité

correspond à celle indiquée sur la plaque signalétique.

Tous les câbles électriques reliant l’alimentation du

consommateur à la cuisinière, par l’intermédiaire de

la prise commutée bipolaire, doivent être d’un type

acceptable et de la puissance minimale, comme

! Le câble d’alimentation doit être positionné de sorte

à ce que sa température ne dépasse jamais de plus

de 50°C la température ambiante. Le câble doit être à

l’écart des ouvertures d’aération arrière.

HOT PARTS CARACTERISTIQUES TECHNIQUES Dimensions du

voir plaquette signalétique

l'étiquette des fours électriques

- Consommation énergie

convection naturelle.

Fonction four : Statique

- Consommation énergie

Fonction four : Ventilé

Directives Communautaires:

06/95/EC du 12/12/06 (Basse

Tension) et modifications

-04/108/EC du 15/12/04

(Compatibilité électromagnétique)

1275/2008 Stand-by/ Off mode14

FR Utilisation du four

! Lors de son premier allumage, faire fonctionner

le four à vide, porte fermée, pendant au moins une

heure en réglant la température à son maximum.

Puis éteindre le four, ouvrir la porte et aérer la pièce.

L’odeur qui se dégage est due à l’évaporation des

produits utilisés pour protéger le four.

! Avant toute utilisation, enlever les pellicules

plastiques sur les côtés de l’appareil

1. Choisissez le mode de cuisson souhaité en tournant

la manette du SÉLECTEUR.

2. Choisissez la température souhaitée au moyen de

la manette GRILL VARIABLE. Consultez le tableau

des conseils de cuisson pour les fonctions de cuisson

et les suggestions de température (cf. Fonctions de

3. Une fois que le préchauffage est terminé, le voyant

du THERMOSTAT reste allumé : enfournez les aliments

4. Pendant la cuisson, vous pouvez :

- changer le mode de cuisson en tournant la manette

- changer la température en tournant la manette GRILL VARIABLE.

- interrompre la cuisson en tournant la manette du

SÉLECTEUR en position « 0 ».

! Ne jamais poser d’objet directement sur le fond du

four pour éviter d’endommager l’émail.

! Toujours poser les plats à four sur la (les) grille(s)

Si vous tournez la manette du SÉLECTEUR vers

la droite jusqu’au symbole

et le voyant du four s’allument pour permettre la

décongélation des aliments surgelés. En continuant

à tourner jusqu’aux températures indiquées sur le

cadran, vous pouvez choisir celle qui est la mieux

adaptée aux aliments que vous allez enfourner

(fonction chaleur tournante). Le thermostat du four

permet d’atteindre et de contrôler automatiquement la

température (entre 60°C et 240°C).

La résistance du haut s’allume. Sur ce réglage, la

cuisson des aliments se produit grâce à la radiation

thermique descendante provenant de la résistance.

La température très élevée et la chaleur directe du

four permettent de dorer les viandes en surface, tout

en préservant leur jus et leur tendreté.

! Ne jamais poser d’objet directement sur le fond

du four pour éviter d’endommager l’émail. Utiliser

seulement la position 1 du four pour une cuisson en

fonction rôtissoire.

! Toujours poser les plats à four sur la (les) grille(s)

! Cuire dans la porte du four fermée

Voyant THERMOSTAT Allumé, il signale la montée en chaleur du four. Il

s’éteint dès que la température sélectionnée est

atteinte. Le voyant s’allume et s’éteint tour à tour pour

indiquer que le thermostat fonctionne et maintient la

température au degré près.

Pour cette fonction, tourner la manette du SÉLECTEUR

dans une position autre que

« 0 » . Le voyant reste

allumé tant que le four est en service. En choisissant

, le voyant s’allume sans qu’aucune

résistance ne soit activée.

Ventilation de refroidissement*

Pour refroidir la température extérieure du four,

certains modèles sont équipés d’un ventilateur de

refroidissement qui souffle de l’air entre le tableau de

commande et la porte du four.

! Une fois la cuisson terminée, le ventilateur de

refroidissement reste allumé jusqu’à ce que le

four ait suffi samment refroidi.

Utiliser le programmateur fin de cuisson

1. Il faut avant tout remonter la sonnerie en

faisant faire un tour presque complet au bouton

PROGRAMMATEUR FIN DE CUISSON dans le sens

des aiguilles d’une montre.

2. Puis en faisant marche arrière, sélectionner le

temps désiré en amenant les minutes indiquées sur le

bouton PROGRAMMATEUR FIN DE CUISSON en face

du repère fixe du tableau de bord.

3. Une fois le temps écoulé, un signal sonore retentit

et le four s’éteint.

4. Quand le four est éteint, le programmateur fin de

cuisson peut être utilisé comme une simple minuterie.

! Pour utiliser le four en fonctionnement manuel, c’est-

à-dire sans programmateur fin de cuisson, amener le

bouton PROGRAMMATEUR FIN DE CUISSON en face

! En cas de cuisson en mode GRIL, placer la lèchefrite

au gradin 1 pour récupérer les jus de cuisson.

• Placer la grille au gradin 3 ou 4, enfourner les plats

au milieu de la grille.

• Nous conseillons de sélectionner le niveau d’énergie

maximum. Ne pas s’inquiéter si la résistance de

voûte n’est pas allumée en permanence: son

fonctionnement est contrôlé par un thermostat.

• Utiliser un plat en aluminium léger et l’enfourner sur

En cas d’utilisation du plateau émaillé, le temps de

cuisson sera plus long et la pizza beaucoup moins

• Si les pizzas sont bien garnies, n’ajouter la

mozzarelle qu’à mi-cuisson.

Utilisation de la plaque grill

La poignée du grill est détachable pour en faciliter le

nettoyage et le rangement. Installez soigneusement la

poignée du grill avant de l’utiliser :

1. Montez la poignée du grill de sorte que les ‘crochets’

extérieurs épousent le bord de la plaque (fig. 1)

2. Veillez à ce que la partie médiane de la poignée

épouse parfaitement le support en saillie de la plaque

(fig. 2) et la tienne à partir du bas.

Placez les aliments sur la grille de la plaque grill.

Positionnez la plaque sur la grille du four. Pour obtenir

les meilleurs résultats, placez la grille du four le plus

haut possible. Si vous versez une petite quantité

d’eau dans la plaque grill, cela permettra un recueil

plus efficace des particules de graisse et évitera la

formation de fumée.16

FR Tableau de cuisson

Cuisson des aliments

Pâtes cuites au four

Remarque : les temps de cuisson sont approximatifs et peuvent varier selon les goûts personnels.FR

Utilisation du plan de

cuisson vitrocéramique

! La colle utilisée pour les joints laisse des traces

de graisse sur le verre. Nous conseillons de les

éliminer avant d’utiliser l’appareil à l’aide d’un produit

d’entretien non abrasif. Une odeur de caoutchouc

peut se dégager au cours des premières heures

d’utilisation, elle disparaîtra très vite.

Allumer et éteindre les foyers

Pour allumer un foyer, tourner le bouton correspondant

dans le sens des aiguilles d’une montre.

Pour l’éteindre, tourner le bouton dans le sens inverse

des aiguilles d’une montre jusqu’à “0”.

L’allumage du voyant FONCTIONNEMENT FOYERS

signale qu’au moins un foyer du plan de cuisson est

Le plan de cuisson est équipé d’éléments chauffants

électriques radiants. Ils deviennent rouges pendant

leur fonctionnement :

B. Voyant de chaleur

résiduelle : il signale une

température supérieure à 60°C

du foyer correspondant et ce

même après extinction de ce

Les résistances circulaires des foyers radiants

deviennent rouges 10-20 secondes à peine après

Conseils d’utilisation du plan de cuisson

• Utiliser des casseroles à fond plat et de forte

épaisseur pour qu’elles adhèrent parfaitement à la

• utiliser des casseroles dont le diamètre couvre

complètement la zone de chauffe de façon à

exploiter au mieux toute la chaleur disponible ;

• s’assurer que le fond des casseroles est

parfaitement sec et propre : l’adhérence aux foyers

sera ainsi optimale et tant les casseroles que le plan

de cuisson dureront plus longtemps ;

• éviter d’utiliser des casseroles qui sont aussi

utilisées sur les brûleurs à gaz : la concentration de

chaleur des brûleurs à gaz peut déformer le fond de

la casserole qui perd son adhérence ;

• ne jamais laisser un foyer allumé sans casserole, il

risque de s’endommager.

A A A A B Pos. Piastra normale o rapida

Rosolare o raggiungere bollitura in poco tempo18

FR Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément

aux normes internationales de sécurité.

Ces conseils sont fournis pour des raisons de sécurité

et doivent être lus attentivement.

• Le plan de cuisson vitrocéramique résiste aux

sautes de température et aux chocs. N’oubliez

toutefois pas que des lames ou des ustensiles

de cuisine pointus peuvent casser la surface du

plan de cuisson. En cas de cassure, débranchez

immédiatement l’appareil du secteur, faites appel à

un service après-vente agréé et exigez l’utilisation

de pièces détachées d’origine. Le non respect de

ces indications peut compromettre la sécurité de

• Si la surface de la table est fêlée, éteindre l’appareil

pour éviter tout risque d’électrocution.

• Cet appareil a été conçu pour un usage familial, de

type non professionnel.

• Cet appareil ne doit pas être installé en extérieur,

même dans un endroit abrité, il est en effet très

dangereux de le laisser exposé à la pluie et aux

• Ne touchez pas à l’appareil si vous êtes pieds nus

ou si vous avez les mains ou les pieds mouillés ou

•Cet appareil qui sert à cuire des aliments ne doit

être utilisé que par des adultes conformément

aux instructions du mode d’emploi. Toute autre

utilisation (comme par exemple le chauffage

d’une pièce) est impropre et donc dangereux. Le

fabricant décline toute responsabilité en cas de

dommages provoqués par un usage impropre ou

• Cette notice concerne un appareil classe 1 (libre

pose) ou classe 2 - sous-classe 1 (encastré entre

• En cours de fonctionnement, les éléments

chauffants et certaines parties du four

deviennent très chaudes. Attention à ne pas les

toucher et à garder les enfants à distance.

• Evitez que le cordon d’alimentation d’autres petits

électroménagers touche à des parties chaudes de

• Les orifices ou les fentes d’aération ou d’évacuation de

la chaleur ne doivent pas être bouchés

• Utilisez toujours des gants de protection pour

enfourner ou sortir des plats du four.

• N’utilisez pas de solutions inflammables (alcool,

essence..) à proximité de l’appareil lorsqu’il est en

• Ne stockez pas de matériel inflammable dans la

niche de rangement du bas ou dans le four : si

l’appareil était par inadvertance mis en marche, il

pourrait prendre feu.

• Les surfaces intérieures du tiroir (s’il y en a un)

peuvent devenir chaudes.

• Quand l’appareil n’est pas utilisé, assurez-vous

toujours que les boutons sont bien sur la position

• Ne tirez surtout pas sur le câble pour débrancher la

fiche de la prise de courant.

• N’effectuez aucune opération de nettoyage ou

d’entretien sans avoir auparavant débranché la fiche

de la prise de courant.

• En cas de panne, n’essayez en aucun cas

d’accéder aux mécanismes internes pour tenter

de réparer l’appareil. Faites appel au service

• Ne posez pas d’objets lourds sur la porte du four

• Mise au rebut du matériel d’emballage : conformez-

vous aux réglementations locales, les emballages

pourront ainsi être recyclés.

• La Directive Européenne 2002/96/EC sur les Déchets

des Equipements Electriques et Electroniques

(DEEE), exige que les appareils ménagers usagés

ne soient pas jetés dans le flux normal des déchets

municipaux. Les appareils usagés doivent être

collectés séparément afin d’optimiser le taux de

récupération et le recyclage des matériaux qui les

composent et réduire l’impact sur la santé humaine et

l’environnement. Le symbole de la “poubelle barrée”

est apposé sur tous les produits pour rappeler les

obligations de collecte séparée. Les consommateurs

devront contacter les autorités locales ou leur

revendeur concernant la démarche à suivre pour

l’enlèvement de leur vieil appareil.

Economies et respect de

• Pour faire des économies d’électricité, utilisez autant

que possible votre four pendant les heures creuses.

• Gardez toujours les joints propres et en bon état

pour qu’ils adhèrent bien à la porte et ne causent

pas de déperdition de chaleur.FR

Mise hors tension Avant toute opération de nettoyage ou d’entretien coupez l’alimentation électrique de l’appareil.! Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur ou haute pression. Nettoyage du four • Nettoyez l’extérieur émaillé ou inox et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de savon neutre. Si les taches sont difficiles à enlever, utilisez des produits spéciaux. Il est conseillé de rincer abondamment et d’essuyer après le nettoyage. N’utilisez ni poudres abrasives ni produits corrosifs.• Nettoyez l’enceinte après toute utilisation, quand le four est encore tiède. Utilisez de l’eau chaude et du détergent, rincez et séchez avec un chiffon doux. Evitez tout produit abrasif.• Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre.• Les accessoires peuvent être lavés comme de la vaisselle courante y compris en lave-vaisselle.• Pour éliminer la graisse et la saleté du tableau de bord, nettoyez-le avec une éponge non abrasive ou avec un chiffon doux. Contrôler les joints du four Contrôlez périodiquement l’état du joint autour de la porte du four. S’il est abîmé, adressez-vous au service après-vente le plus proche de votre domicile. Mieux vaut ne pas utiliser le four tant qu’il n’est pas réparé. Remplacement de l’ampoule d’éclairage du

four 1. Débranchez le four, enlevez le couvercle en verre du logement de la lampe (voir  gure).2. Dévissez l’ampoule et remplacez-la par une autre de même type : tension 230 V, puissance 25 W, culot E 14.3. Remontez le couvercle et rebranchez le four au réseau électrique. Nettoyage du plan de cuisson vitrocéramique ! N’utilisez jamais de détergents abrasifs ou corrosifs, tels que des bombes aérosols pour grilloirs et fours, des détacheurs et dérouilleurs, des poudres à récurer ou des éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface. • Pour un entretien courant, passez une éponge humide sur

la surface de la table et séchez avec du papier essuie-

• Si la table est sale, frottez avec un produit d’entretien

adapté au verre vitrocéramique, rincez et essuyez.

• Pour enlever les salissures en relief, utilisez un grattoir

spécial (pas fourni avec l’appareil). Intervenez dès que

possible, n’attendez pas que l’appareil ait refroidi afin d’éviter

toute incrustation des salissures. L’utilisation d’une éponge en fil

d’acier inoxydable, spéciale verre vitrocéramique, imprégnée d’eau

savonneuse donne d’excellents résultats.

• Tout objet, matière plastique ou sucre ayant accidentellement

fondu sur la table de cuisson doit être aussitôt enlevé à l’aide

du grattoir tant que la surface est encore chaude.

• Une fois que la table est propre, vous pouvez appliquer un

produit d’entretien et de protection spécial : celui-ci forme un

film invisible qui protège la surface en cas de débordement

accidentel. Opérez de préférence quand l’appareil est tiède ou

• Prenez soin de toujours bien rincer à l’eau claire et de sécher

la table : les résidus des produits pourraient en effet s’incruster

lors d’une prochaine cuisson.

Nettoyage de l’acier inox Des taches peuvent se former sur l’acier inox si ce dernier reste trop longtemps au contact d’une eau très calcaire ou de détergents agressifs contenant du phosphore. Nous vous conseillons de rincer abondamment et de bien essuyer. Assistance

• le modèle de votre appareil (Mod.)

• son numéro de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée

sur votre appareil et/ou sur son emballage.

Nettoyage et entretien

Nettoyage automatique du four par catalyse* Dans certains modèles de four, les parois verticales intérieures sont revêtues d’un émail poreux dit émail catalytique. Il a pour propriété de détruire les corps gras sous l’effet de la chaleur. Ceci est possible quand la température des parois dépasse 170°C. En fin de cuisson, s’il y a encore des traces de graisse sur les parois catalytiques, continuez à faire fonctionner le four, à vide, porte fermée, en amenant le bouton FOUR sur la position MAX, pendant un laps de temps compris entre 60 et 90 minutes selon le degré de salissure. Vous pouvez accélérer le dégraissage en nettoyant les projections alimentaires plus importantes avec un peu d’eau chaude et une brosse souple.! L’émail catalytique est résistant mais il faut éviter : de gratter l’émail avec des objets tranchants (couteaux …)et d’utiliser des détergents ou des produits de nettoyage abrasifs, les propriétés autonettoyantes de l’émail risqueraient autrement d’être détruites irrémédiablement. *N’existe que sur certains modèles Produits de nettoyagespéciaux pour vitrocéramiqueOů les acheterRaclette ŕ lames et lames derechangeBricolage etquincaillerieStahl-FixSWISSCLEANERWK TOPAutres produits pourvitrocéramiqueArticles ménagersBricolageQuincaillerieSupermarchés20
