FD 61.1 (WH)HA - Four HOTPOINT-ARISTON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four encastrable
Marque	Hotpoint-Ariston
Modèle	FD 61.1 (WH)HA
Dimensions (L x H x P)	43.5 cm x 32 cm x 41.5 cm
Volume	58 L
Poids approximatif	30 kg
Alimentation électrique	220-240 V ~ 50/60 Hz, 2800 W
Programmes de cuisson	Traditionnel, Multicuisson, Barbecue, Gratin, Pizza, Pâtisserie
Type de commande	Boutons rotatifs et programmateur analogique
Température maximale	MAX (environ 250°C)
Éclairage intérieur	Ampoule 25 W, culot E14
Système de refroidissement	Ventilateur de refroidissement
Minuteur	Minuteur sonore (sur certains modèles)
Programmateur de cuisson	Avec fin de cuisson automatique et départ différé
Nettoyage et entretien	Nettoyage manuel avec eau savonneuse ; ne pas utiliser de nettoyeur vapeur
Sécurité	Arrêt automatique via programmateur ; porte verrouillée non mentionnée
Pièces détachées disponibles	Ampoule, joint de porte, glissières (kit disponible)
Réparabilité	Assistance technique agréée ; pièces disponibles via SAV
Plaque signalétique	Indique modèle, numéro de série, tension, puissance

FOIRE AUX QUESTIONS - FD 61.1 (WH)HA HOTPOINT-ARISTON

Comment régler l'heure sur le programmateur analogique ?

Poussez sur le bouton du programmateur et tournez-le dans le sens inverse des aiguilles d'une montre pour sélectionner l'heure courante. La mise à l'heure n'est possible que si le four est sous tension.

Comment utiliser le minuteur ?

Tournez le bouton MINUTEUR presque à fond dans le sens horaire pour remonter la sonnerie, puis revenez en arrière pour sélectionner le temps désiré en face du repère. Le minuteur émet un signal sonore mais n'arrête pas la cuisson.

Comment programmer une cuisson avec arrêt automatique ?

Réglez la durée de cuisson en tournant le bouton du programmateur dans le sens antihoraire. Tirez le bouton et tournez pour placer le repère sur l'heure de fin souhaitée. Sélectionnez un programme ; le four s'arrêtera automatiquement.

Quels sont les programmes de cuisson disponibles ?

Les programmes sont : Traditionnel, Multicuisson, Barbecue, Gratin, Pizza et Pâtisserie. Chaque programme active différentes résistances et le ventilateur selon le mode.

Comment nettoyer la porte du four ?

Nettoyez la vitre avec des produits non abrasifs et une éponge douce. Pour un nettoyage en profondeur, vous pouvez déposer la porte en soulevant les leviers des charnières, puis en la tirant vers vous après avoir appuyé sur les arrêts.

Comment changer l'ampoule d'éclairage ?

Dévissez le couvercle en verre du boîtier, remplacez l'ampoule par une de 25 W, culot E14, et remontez le couvercle. Assurez-vous que le four soit hors tension.

Que faire en cas de panne de courant ?

Le programmateur analogique s'arrête ; au retour du courant, il faut remettre l'heure à jour. Toutes les programmations en cours sont perdues.

Peut-on utiliser du papier aluminium au fond du four ?

Non, il est interdit de tapisser la sole du four avec du papier aluminium car cela pourrait endommager l'émail et provoquer une surchauffe.

Comment installer les glissières télescopiques (kit) ?

Dévissez les vis existantes, installez les entretoises et vis fournies, puis fixez les glissières sur les trous prévus. Ne pas installer de glissières au niveau 5.

Où trouver le numéro de série pour l'assistance ?

Le numéro de série (S/N) et le modèle (Mod.) figurent sur la plaquette signalétique apposée sur l'appareil, généralement sur le cadre ou à l'intérieur de la porte.

MODE D'EMPLOI FD 61.1 (WH)HA HOTPOINT-ARISTON

Raccordement électrique

Plaquette signalétique

Description de l'appareil, 25

Vue d'ensemble

Tableau de bord

Mise en marche et utilisation, 26

Mise en marche du four

Utilisation du minuteur

Programmateur analogique, 27

Réglage de l'heure

Mise en marche du four

Programmer la cuisson

Programmes, 28-29

Programmes de cuisson

Conseils de cuisson

Tableau de cuisson

Précautions et conseils, 30

Sécurité générale

Mise au rebut

Economies et respect de l'environnement

Assistance

Nettoyage et entretien, 31

Mise hors tension

Nettoyage de l'appareil

Nettoyage de la porte

Remplacement de l'ampoule d'éclairage

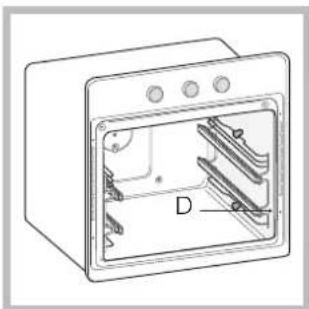

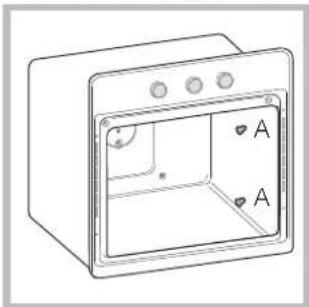

Montage du Kit glissières

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.
! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).
! L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

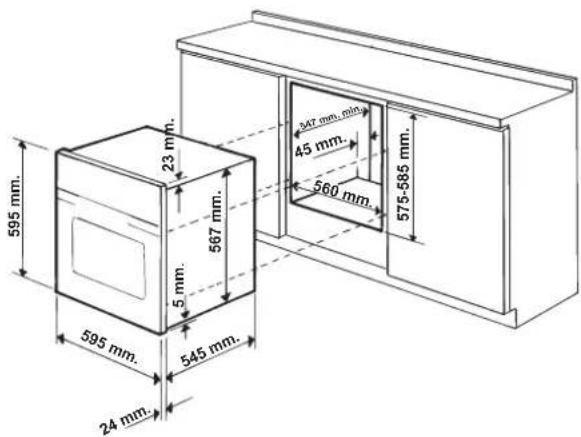

Encastrement

Pour garantir le bon fonctionnement de l'appareil, il faut que le meuble possède des caractéristiques bien précises :

• les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur ;
• dans le cas notamment de meubles plaqués bois, il faut que les colles résistent à une température de 100°C ;
• la cavité du meuble pour encastrement du four, tant sous plan (voir figure) qu'en colonne, doit avoir les dimensions suivantes :

595 mm. 23 mm. 567 mm. 5 mm. 545 mm. 24 mm. 595 mm. 575-585 mm. 560 mm. 45 mm. 347 mm. min.

! Après encastrement de l'appareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées. Les déclarations de consommation indiquées sur l'étiquette des caractéristiques ont été mesurées pour ce type d'installation

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrière. Il est conseillé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découpe d'au moins 45 x 560 mm (voir figures).

Centrage et fixation

Positionnez les 4 taquets situés sur les côtés du four en face des 4 trous pratiqués sur le cadre et réglez-les selon l'épaisseur de la joue du meuble :

épaisseur 20 mm : enlevez la partie amovible du taquet (voir figure);

épaisseur 18 mm : utilisez la première rainure, comme prévu par le fabricant (voir figure) ;

épaisseur 16 mm : utilisez la deuxième rainure (voir figure).

Pour fixer l'appareil au meuble : ouvrez la porte du four et vissez 4 vis à bois dans les 4 trous du cadre.

! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu'avec l'aide d'un outil.

Raccordement électrique

! Les fours munis d'un câble d'alimentation tripolaire sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaquette signalétique (voir ci-dessous).

Montage du câble d'alimentation

1. Pour ouvrir le bornier, faire pression à l'aide d'un tournevis sur les languettes latérales du couvercle : tirer et ouvrir le couvercle (voir figure).

2. Montage du câble d'alimentation : dévisser la vis du serre-câble ainsi que les trois vis des contacts L-N-⊥ puis fixer les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert ⊥ (voir figure).

3. Fixer le câble dans le serre-câble prévu.

4. Fermer le couvercle du bornier.

Branchement du câble d'alimentation au réseau électrique

Montez sur le câble une prise normalisée pour la charge indiquée sur l'étiquette des caractéristiques (voir ci-contre).

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le câble d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique (voir ci-dessous);

• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique (voir ci-dessous);

• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilisez ni rallonges ni prises multiples.
  ! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles
  ! Le câble ne doit être ni plié ni excessivement écrasé.
  ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).
  I Nous déclinons toute responsabilité en cas de! Nous déclinons non respect des normes énumérées ci-dessus. non respect de

PLAQ UETTE SIGNALETIQUE
Dimensions	largeur cm 43,5haut eur cm 32profondeur cm 41,5
Volume l 58
Dimensions modèles avec glissières télescopiques	largeur cm 37 ,5haut eur cm 32profondeur cm 41,5
Volume modèles avec glissières télescopiques	l 50
Raccordements électriques	tension 220-230V~ ou 220-240V~50/60 Hz ou 50Hz (voir pla quette signal étique)puissance maximale absorbée 2800W
ETIQUETTE ENERGIE	Directive 2002/40/CE sur l'étiquette des fours électriquesNorme EN 50304Consommation énerg ie convection Naturelle – fonction four :Traditionnel ;Consommation énerg ie déclaration Classe convection Forcée – fonction four :Pâtisserie...
	Cet appareil est conforme aux Directives Communautaires suivantes:- 2006/ 95/CEE du 12/12/06 (Basse Tension) et modifications successives- 2004/ 108/CEE du 15/ 12/04 (Compatibilité Electromagnétique) et modifi cations successives- 93/68 /CEE du 22/ 07/93 et modi fi catio ns su ccessives.- 2002/ 96/EC et modifications successives.

Description de l'appareil

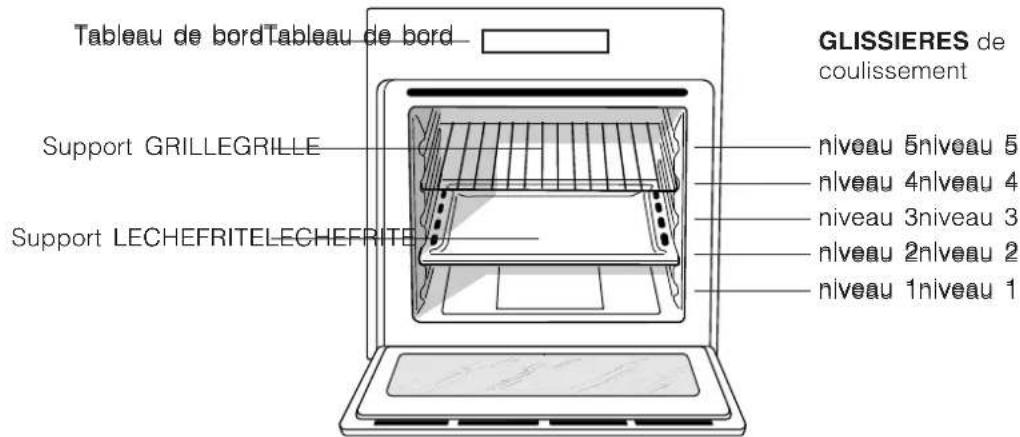

Vue d'ensemble

Tableau de bord Tableau de bord Support GRILLEGRILLE Support LECHEFRITELECHEFRITE GLISSIERES de coulissement niveau 5 niveau 5 niveau 4 niveau 4 niveau 3 niveau 3 niveau 2 niveau 2 niveau 1 niveau 1

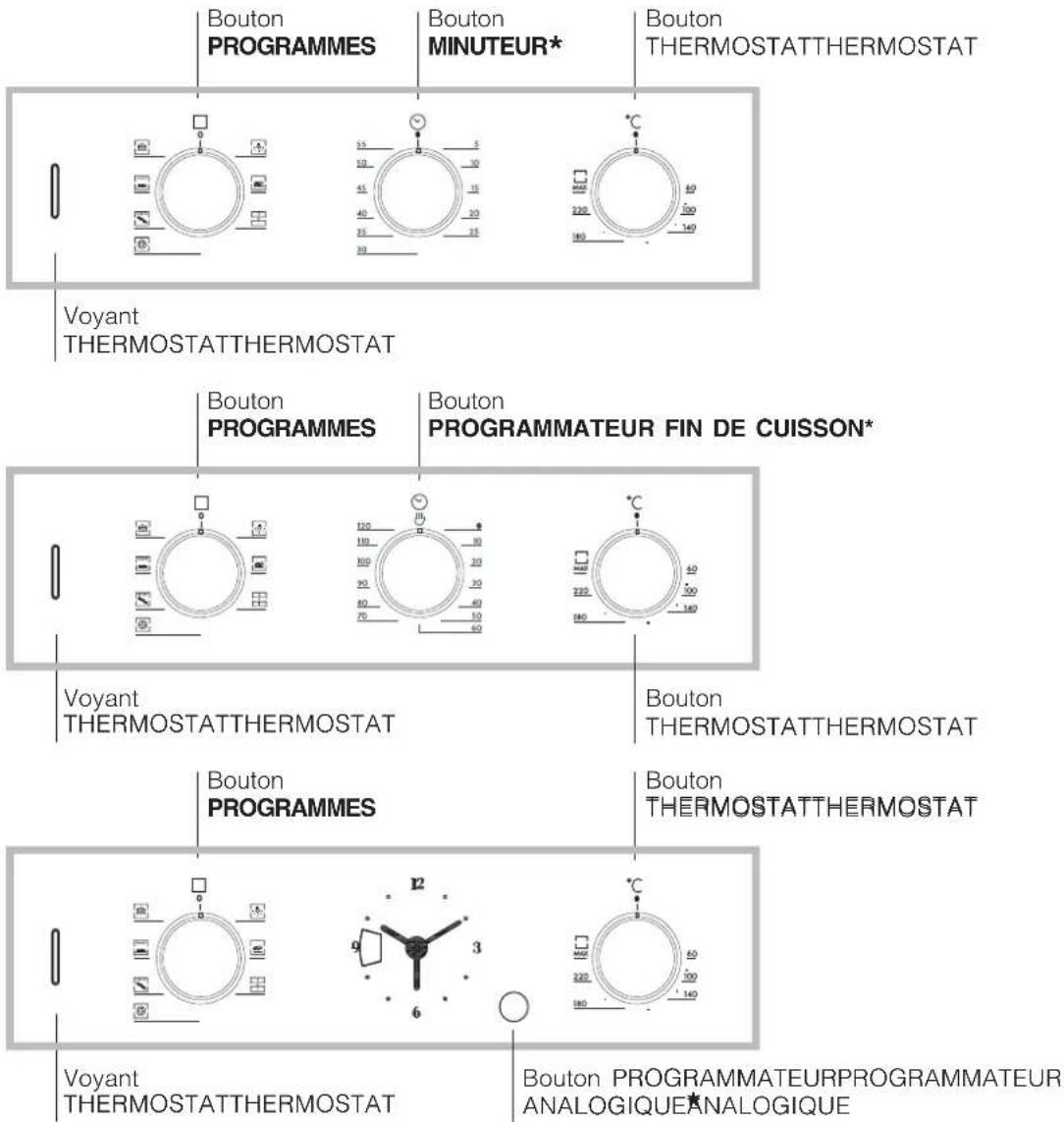

Tableau de bord

Bouton PROGRAMMES Bouton MINUTEUR* Bouton THERMOSTATTHERMOSTAT Voyant THERMOSTATTHERMOSTAT Bouton PROGRAMMES Bouton PROGRAMMATEUR FIN DE CUISSON* Bouton THERMOSTATTHERMOSTAT Bouton PROGRAMMES Bouton THERMOSTATTHERMOSTAT Voyant THERMOSTATTHERMOSTAT Bouton PROGRAMMES Bouton THERMOSTATTHERMOSTAT Bouton PROGRAMMATEURPROGRAMMATEUR ANALOGIQUEANALOGIQUE

* N'existe que sur certains modèles

Mise en marche et utilisation

FR

! Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteignez-le, ouvrez la porte et aérez la pièce. L'odeur qui se dégage est due à l'évaporation des produits utilisés pour protéger le four.

Mise en marche du four

1. Pour sélectionner le programme de cuisson souhaité, tournez le bouton PROGRAMMES.
2. Pour choisir la température, tournez le bouton THERMOSTAT. Un tableau de cuisson vous guidera dans vos cuissons en vous indiquant notamment les températures conseillées pour chacune d'elles (voir Programmes).
3. Le voyant THERMOSTAT reste allumé pendant la durée de montée en température.
4. En cours de cuisson, vous pouvez à tout moment : - modifier le programme de cuisson à l'aide du bouton PROGRAMMES;
5. modifier la température à l'aide du bouton THERMOSTAT :
6. interrompre la cuisson en ramenant le bouton PROGRAMMES sur "0".

! Ne posez jamais d'objets à même la sole du four, vous pourriez abîmer l'émail.

! Placez toujours vos plats sur la grille fournie avec l'appareil.

Système de refroidissement

Pour obtenir un abaissement des températures extérieures, certains modèles sont équipés d'un système de refroidissement. Ce dernier souffle de l'air à l'extérieur par une fente située entre le tableau de bord et la porte du four.

! Le ventilateur continue à tourner après l'arrêt du four jusqu'à ce que ce dernier se soit suffisamment refroidi.

Eclairage du four

Pour l'allumer, sélectionnez à l'aide du bouton PROGRAMMES La lampe reste allumée quand vous sélectionnez un programme de cuisson.

Utilisation du minuteur\*

1. Il faut avant tout remonter la sonnerie en faisant faire un tour presque complet au bouton MINUTEUR dans le sens des aiguilles d'une montre.
2. Puis en faisant marche arrière, sélectionnez le temps désiré en amenant les minutes indiquées sur le bouton MINUTEUR en face du repère fixe du tableau de bord.
3. Le minuteur est un indicateur sonore de fonctionnement : une fois le temps écoulé, il émet un signal sonore.

! Le minuteur ne contrôle pas l'allumage et l'arrêt du four.

Utiliser le programmateur fin de cuisson\*

1. Il faut avant tout remonter la sonnerie en faisant faire un tour presque complet au bouton PROGRAMMATEUR FIN DE CUISSON dans le sens des aiguilles d'une montre.
2. Puis en faisant marche arrière, sélectionnez le temps désiré en amenant les minutes indiquées sur le bouton PROGRAMMATEUR FIN DE CUISSON en face du repère fixe du tableau de bord.
3. Une fois le temps écoulé, un signal sonore retentit et le four s'éteint.
4. Quand le four est éteint, le programmateur fin de cuisson peut être utilisé comme une simple minuterie.

! Pour utiliser le four en fonctionnement manuel, c'est-à-dire sans programmateur fin de cuisson, amenez le bouton PROGRAMMATEUR FIN DE CUISSON en face du symbole Ⓗ.

* N'existe que sur certains modèles

12 9 A 6 3 O

Réglage de l'heure

Poussez sur le bouton du PROGRAMMATEUR et tournez-le dans le sens inverse des aiguilles d'une montre pour sélectionner l'heure courante.

! La mise à l'heure n'est possible que si le four est sous tension. En cas de panne de courant, le PROGRAMMATEUR s'arrête : dès retour du courant, il faut par conséquent le remettre à l'heure.

Mise en marche du four

1. Tournez le bouton du PROGRAMMATEUR dans le sens inverse des aiguilles d'une montre jusqu'à ce que vous voyez apparaître dans la fenêtre d'affichage le symbole "||".
2. Tirez le bouton du PROGRAMMATEUR vers vous et tournez-le dans le sens inverse des aiguilles d'une montre pour amener le repère en face de l'heure courante. Un déclic indique la fin de l'opération.
3. Sélectionnez le programme de cuisson souhaité à l'aide du bouton PROGRAMMES.
4. Pour éteindre le four, amenez le bouton PROGRAMMES sur "0".

Programmer la cuisson

Programmer une durée avec démarrage immédiat

1. Amenez le temps de cuisson souhaité dans la fenêtre d'affichage en tournant le bouton du PROGRAMMATEUR dans le sens inverse des aiguilles d'une montre.
2. Tirez le bouton du PROGRAMMATEUR vers vous et tournez-le dans le sens inverse des aiguilles d'une montre pour amener le repère en face de l'heure courante. Un déclic indique la fin de l'opération.
3. Sélectionnez le programme de cuisson souhaité à l'aide du bouton PROGRAMMES. Le four se met aussitôt en marche et fonctionne pendant toute la durée programmée.
4. Une fois le temps écoulé, un signal sonore retentit et le four s'éteint.
5. Exemple : il est 9h00 et vous souhaitez déterminer une durée de 1h15. Le programme s'arrête automatiquement à 10h15.

Programmer une durée avec démarrage différé

1. Amenez le temps de cuisson souhaité dans la fenêtre d'affichage en tournant le bouton du PROGRAMMATEUR dans le sens inverse des aiguilles d'une montre.
2. Tirez le bouton du PROGRAMMATEUR vers vous et tournez-le dans le sens inverse des aiguilles d'une montre pour amener le repère en face de l'heure de démarrage de cuisson souhaitée.
3. Sélectionnez le programme de cuisson souhaité à l'aide du bouton PROGRAMMES. Le four démarre automatiquement à l'heure programmée et fonctionne pendant toute la durée de cuisson sélectionnée.
4. Une fois le temps écoulé, un signal sonore retentit et le four s'éteint.

- Exemple : il est 9h00, vous programmez une durée de 1h15 et fixez l'heure de démarrage à 11h00. Le programme démarre automatiquement à 11h00 et dure jusqu'à 12h15.

! Pour annuler une sélection, tournez le bouton du PROGRAMMATEUR dans le sens inverse des aiguilles d'une montre jusqu'à ce que vous voyez apparaître dans la fenêtre d'affichage le symbole “!”

Programmes de cuisson

! Pour tous les programmes, vous pouvez sélectionner une température comprise entre 60°C et MAX., sauf pour :

• BARBECUE (il est conseillé dans ce cas de sélectionner MAX.);
• GRATIN (il est conseillé de ne pas dépasser 200°C).

Programme FOUR TRADITION

Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur.

Programme MULTICUISSON

Mise en marche de toutes les résistances (sole, voûte et circulaire) ainsi que de la turbine. La chaleur est constante et bien répartie à l'intérieur du four, l'air cuit et dore de façon uniforme en tous points. Vous pouvez cuire au maximum sur deux niveaux en même temps.

Programme BARBECUE

Mise en marche de la résistance de voûte et du tournebroche (si l'appareil en est équipé). La température élevée et directe du gril est conseillée pour tous les aliments qui exigent une haute température en surface. Cuisson porte du four fermée.

Programme GRATIN

Mise en marche de la résistance de voûte, du ventilateur et du tournebroche (si l'appareil en est équipé). L'irradiation thermique unidirectionnelle s'ajoute au brassage de l'air pour une répartition uniforme de la chaleur dans l'enceinte du four. Plus de risques de brûler vos aliments en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée.

Programme FOUR PIZZA

Mise en marche de la résistance de sole et de la résistance circulaire, ainsi que de la turbine. Cette combinaison permet une montée en température rapide avec un fort apport de chaleur provenant surtout de la sole. En cas de cuisson sur plusieurs niveaux, n'oubliez pas de les changer de place à mi-cuisson.

Programme FOUR PATISSERIE

Mise en marche de la résistance arrière et de la turbine pour obtenir une chaleur douce et uniforme à l'intérieur du four. Ce programme est particulièrement indiqué pour la cuisson de mets délicats (comme des gâteaux levés par ex.) et certains petits-fours sur trois niveaux en même temps.

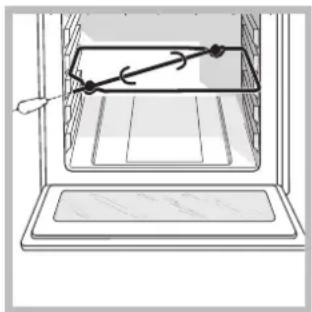

Tournebroche (n'existe que sur certains modèles)

Pour actionner le tourmebroche (voir figure) procédez comme suit :

1. placez la lèchefrite au gradin 1 ;
2. placez le berceau au gradin 3 et encastrez le bout arrière de la broche dans le trou situé au fond de l'enceinte;
3. branchez le tournebroche en amenant le sélecteur

PROGRAMMES sur ou

Conseils de cuisson

! Pour vos cuissons ventilées n'utilisez pas les gradins 1 et 5 : ils sont directement frappés par l'air chaud qui pourrait brûler vos mets délicats.
! En cas de cuisson en mode BARBECUE ou GRATIN, placez la lèchefrite au gradin 1 pour récupérer les jus de cuisson.

MULTICUISSON

• Utilisez les gradins 2 et 4 et placez au 2 les plats qui exigent davantage de chaleur.
• Placez la lèchefrite en bas et la grille en haut.

BARBECUE

• Placez la grille au gradin 3 ou 4, enfournez vos plats au milieu de la grille.
• Nous conseillons de sélectionner le niveau d'énergie maximum. Ne vous inquiétez pas si la résistance de voûte n'est pas allumée en permanence : son fonctionnement est contrôlé par un thermostat.

FOUR PIZZA

- Utilisez un plat en aluminium léger et enfournez-le sur la grille du four.

Si vous utilisez la lèchefrite, vous prolongerez le temps de cuisson et obtiendrez difficilement une pizza croustillante.

- Si vos pizzas sont bien garnies, n'ajoutez la mozzarella qu'à mi-cuisson.

Tableau de cuisson

Programmes	Aliments Poids	(Kg)	Niveau enfournement	Préchauffage (minutes)	Température préconisée	Durée cuisson (minutes)
Four Tradition	Canard	1	3	15	200	65-75
	Rôti de veau ou de bœuf	1	3	15	200	70-75
	Rôti de porc	1	3	15	200	70-80
	Biscuits (pâte brisée)	-	3	15	180	15-20
	Tartes	1	3	15	180	30-35
Multicuisson	Pizza (sur 2 niveaux)	1	2 e 4	15	230	15-20
	Lasagnes	1	3	10	180	30-35
	Agneau	1	2	10	180	40-45
	Poulet rôti + pommes de terre	1+1	2 e 4	15	200	60-70
	Maquereau	1	2	10	180	30-35
	Cake aux fruits	1	2	10	170	40-50
	Profiteroles (sur 2 niveaux)	0.5	2 e 4	10	190	20-25
	Biscuits (sur 2 niveaux)	0.5	2 e 4	10	180	10-15
	Génoise (sur 1 niveau)	0.5	2	10	170	15-20
	Génoise (sur 2 niveaux)	1	2 e 4	10	170	20-25
	Tartes salées	1.5	3	15	200	25-30
Barbecue	Soles et seiches	1	4	5	MAX	8-10
	Brochettes de calmars et de crevettes	1	4	5	MAX	6-8
	Tranches de colin	1	4	5	MAX	10
	Légumes grillés	1	3 o 4	5	MAX	10-15
	Steaks de veau	1	4	5	MAX	15-20
	Côtelettes	1	4	5	MAX	15-20
	Hamburgers	1	4	5	MAX	7-10
	Maquereaux	1	4	5	MAX	15-20
	Croque-monsieur	n.° 4	4	5	MAX	2-3
	Avec tournebroche (si votre appareil en est équipé)	1.0	-	-	100%	80-90
	Veau à la broche	1.5	-	-	100%	70-80
	Poulet à la broche	1.0	-	-	100%	70-80
	Agneau à la broche
Gratin	Poulet grillé	1.5	2	10	200	55-60
	Seiches	1.5	2	10	200	30-35
	Avec tournebroche (si votre appareil en est équipé)	1.5	-	10	200	70-80
	Veau à la broche	1.5	-	10	200	70-80
	Agneau à la broche	1.5	-	10	200	70-75
	Poulet (à la broche) + pommes de terre (sur plateau émaillé)	-	2	10	200	70-75
Four Pizza	Pizza	0.5	3	15	220	15-20
	Rôti de veau ou de bœuf	1	2	10	220	25-30
	Poulet	1	2 o 3	10	180	60-70
Four Pâtisserie	Tartes	0.5	3	15	180	20-30
	Tarte aux fruits	1	2 o 3	15	180	40-45
	Cake aux fruits	0.7	3	15	180	40-50
	Génoise	0.5	3	15	160	25-30
	Crêpes farcies (sur 2 niveaux)	1.2	2 e 4	15	200	30-35
	Petits gâteaux (sur 2 niveaux)	0.6	2 e 4	15	190	20-25
	Friands au fromage (sur 2 niveaux)
	Profiteroles (sur 3 niveaux)	0.4	2 e 4	15	210	15-20
	Biscuits (sur 3 niveaux)	0.7	1 e 3 e 5	15	180	20-25
	Meringues (sur 3 niveaux)	0.7	1 e 3 e 5	15	180	20-25
		0.5	1 e 3 e 5	15	90	180

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

- Cet appareil a été conçu pour un usage familial, de type non professionnel.

- Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

- Pour déplacer l'appareil, servez-vous des poignées prévues à cet effet sur les côtés du four.

- Ne touchez pas à l'appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides

- Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.

- En cours de fonctionnement, les éléments chauffants et certaines parties du four deviennent très chaudes. Attention à ne pas les toucher et à garder les enfants à distance.

- Evitez que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes du four.

- Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés

- Saisissez toujours la poignée en son milieu : elle risque d'être très chaude à ses extrémités.

- Utilisez toujours des gants de protection pour enfourner ou sortir des plats du four.

- Ne tapissez jamais la sole du four de papier aluminium.

- Ne rangez pas de matériel inflammable à l'intérieur du four : si l'appareil était par inadvertance mis en marche, il pourrait prendre feu.

- Contrôlez toujours que les manettes sont bien dans la position “●”/“O” quand l'appareil n'est pas utilisé.

- Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant.

- N'effectuez aucune opération de nettoyage ou d'entretien sans avoir auparavant débranché la fiche de la prise de courant.

- En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).

• Ne posez pas d'objets lourds sur la porte du four ouverte.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant d'utilisation de l'appareil.
• S'assurer que les enfants ne jouent pas avec l'appareil.

Mise au rebut

Economies et respect de l'environnement

• Pour faire des économies d'électricité, utilisez autant que possible votre four pendant les heures creuses.
• Pour vos cuissons au BARBECUE et au GRATIN, nous vous conseillons de garder la porte du four fermée : vous obtiendrez de meilleurs résultats tout en faisant de sensibles économies d'énergie (10% environ).
• Gardez toujours les joints propres et en bon état pour qu'ils adhèrent bien à la porte et ne causent pas de déperditions de chaleur.

Assistance

Indiquez-lui :

• le modèle de votre appareil (Mod.)
  • son numéro de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

• Nettoyez l'extérieur émaillé ou inox et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utilisez des produits spéciaux. Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. N'utilisez ni poudres abrasives ni produits corrosifs.
• Nettoyez l'enceinte du four après toute utilisation, quand il est encore tiède. Utilisez de l'eau chaude et du détergent, rincez et séchez avec un chiffon doux. Evitez tout produit abrasif.
• Tous les accessoires peuvent être lavés normalement comme de la vaisselle courante et passent au lave-vaisselle, sauf les glissières coulissantes.
• Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.

Nettoyage de la porte

Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre. Pour nettoyer plus à fond, vous pouvez déposer la porte du four :

1. ouvrez complètement la porte (voir figure);
2. soulevez et faites pivoter les leviers situés sur les deux charnières (voir figure);

1. saisissez la porte par les côtés, refermez-la lentement mais pas complètement. Appuyez sur les arrêts F, puis tirez la porte vers vous en la dégageant de ses charnières (voir figure).Remontez la porte en refaisant en sens inverse les mêmes opérations.

Contrôle des joints

Contrôlez périodiquement l'état du joint autour de la porte du four. S'il est abîmé, adressez-vous au service après-vente le plus proche de votre domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu'il n'est pas réparé.

Remplacement de l'ampoule d'éclairage

Pour changer l'ampoule d'éclairage du four :

1. Dévissez le couvercle en verre du boîtier de la lampe.

1. Dévissez l'ampoule et remplacez-la par une autre de même type : puissance 25 W, culot E 14.
2. Remontez le couvercle à sa place (voir figure).

Montage du Kit glissières

Pour monter les glissières :

1. Dévissez les deux vis A (voir figure). Si le four est équipé de panneaux autonettoyants, il faut les déposer momentanément.

2. Remplacez les vis A par les vis et entretoises (B+C) fournies dans le kit.

1. Vissez les nouvelles vis B et les entretoises C en n'oubliant pas de remonter les panneaux autonettoyants.

1. Fixez les deux dispositifs de fixation D de la glissière dans les trous prévus sur les parois du four (voir figure). Les trous pour la glissière de gauche sont placés en haut tandis que les trous pour celle de droite sont placés en bas.

2. Encastrez enfin la glissière sur l'entretoise C.

3. Ne pas introduire les glissières coulissantes au niveau 5.

IT

Italiano, 1

GB FR

English,12

Français, 22

Espanol, 32

PT

Portuges, 42

RS

Русский, 52

KZ

FZ 61.1 /HA

FZ 61.1 IX /HA

FZ 612.2 /HA

FZ 612.1 IX /HA

FZ 65.1 /HA

FZ 65.1 IX /HA

F 60.1 /HA

F 60.1 IX /HA

FQ 61.1 /HA

FQ 61.1 IX /HA

FZ 62 C.1 /HA

FZ 62 C.1 IX /HA

FZ 65 C.1 /HA

FZ 65 C.1 IX /HA

FD 61.1 /HA

XF 695.1/HA

FZ 612 C.1 IX /HA

FZ 612 C.1 /HA

F 627 C.1 IX /HA

F 627 C.1 /HA

FZ 657 C.1 IX /HA

FZ 657 C.1 /HA

Sumario

Instalación, 33-34

Colocación

Conexión eléctrica
