7194112 - Moniteur Legamaster - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur tactile interactif (e-Screen)
Marque	Legamaster
Modèle	7194112
Taille de l'écran	46 pouces (diagonale)
Résolution native	1920 x 1080 (Full HD)
Rapport hauteur/largeur	16:9
Technologie tactile	Infrarouge (plug & play, jusqu'à 16 points d'étalonnage)
Entrées vidéo	VGA, DVI-D, HDMI (x2), DisplayPort, S-Video, Composite, Component
Entrées audio	PC audio (mini-jack), Audio gauche/droite (RCA)
Sorties	Sortie ligne audio (RCA), RS232C, LAN (RJ45), RS485 (RJ45), USB tactile (type B), IR extender (mini-jack)
Alimentation électrique	100-240 V~, 50/60 Hz, 5 A
Interrupteur d'alimentation	Oui (marche/arrêt sur le côté)
Télécommande	Oui (avec piles AAA fournies)
Fonctions OSD	Menu à l'écran avec réglages de luminosité, contraste, volume, source, mise à l'échelle, PIP, etc.
Mode veille	Oui, automatique après inactivité prolongée
Sécurité	Arrêt d'urgence par interrupteur, coupure secteur recommandée pour maintenance
Conformité	FCC Classe A, CE (EN 55022, EN 61000, EN 60950-1)
Accessoires fournis	Câble VGA, câble secteur, télécommande, piles, câble USB, rallonge IR, CD pilotes, stylet ergonomique
Poids (environ)	Non spécifié

FOIRE AUX QUESTIONS - 7194112 Legamaster

Comment allumer et éteindre le moniteur ?

Pour allumer, assurez-vous que l'interrupteur latéral est en position « — » (marche), puis appuyez sur la touche Power de la télécommande ou du clavier latéral. Pour éteindre, appuyez sur Power pour mettre en veille, ou placez l'interrupteur en position « O » pour couper complètement l'alimentation.

Comment sélectionner la source d'entrée ?

Sur la télécommande, appuyez directement sur la touche correspondant à la source souhaitée (VGA, HDMI1, HDMI2, DVI, DisplayPort, etc.). Vous pouvez aussi utiliser la touche Source du clavier latéral et naviguer avec les flèches (▲▼) puis valider avec Enter.

Que faire si l'écran n'affiche aucune image ?

Vérifiez que le câble secteur est correctement branché aux deux extrémités et que l'interrupteur latéral est en position « — ». Assurez-vous que la source du signal fonctionne et que le câble d'entrée est compatible. Si le problème persiste, débranchez la fiche secteur et contactez votre revendeur.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que les piles (AAA) sont correctement insérées et non déchargées. Dirigez la télécommande vers le capteur IR situé à l'avant du moniteur. Si le problème persiste, utilisez les touches du clavier latéral.

Comment calibrer l'écran tactile ?

Sous Windows 7, lancez le programme de calibration, appuyez sur Calibrate et suivez les instructions sonores pour toucher chaque point des 16 points d'étalonnage. Pour macOS, téléchargez le pilote spécifique. Le calibrage n'est requis qu'en cas de dérive.

Peut-on utiliser l'écran tactile avec les doigts ou uniquement avec le stylet ?

La fonction tactile fonctionne avec le doigt, une main gantée, le stylet fourni ou tout autre pointeur. Aucun pilote n'est nécessaire pour les fonctions de base (plug & play).

Comment régler le volume et couper le son ?

Utilisez les touches VOLUME+ et VOLUME- de la télécommande. Pour couper le son momentanément, appuyez sur MUTE ; réappuyez pour rétablir le son.

Comment déverrouiller le menu OSD s'il est bloqué ?

Appuyez successivement sur les touches suivantes de la télécommande : Enter, Enter, Exit, Exit, Enter, Exit. La même séquence permet de verrouiller le menu.

Quelles sont les précautions de sécurité à respecter ?

Ne pas exposer le moniteur à la pluie ou à l'humidité. Débranchez immédiatement en cas de fumée, d'odeur, d'intrusion d'eau ou de chute. Utilisez une prise 100-240 V. Éteignez l'interrupteur avant de débrancher. Laissez un espace d'au moins 10 cm autour de l'appareil pour la ventilation.

Le moniteur prend-il en charge la fonction PIP (image dans l'image) ?

Oui, la fonction PIP est disponible. Utilisez la touche PIP de la télécommande pour l'activer/désactiver, et P-SOURCE pour choisir la source secondaire. La touche SWAP permet d'échanger les images principale et secondaire.

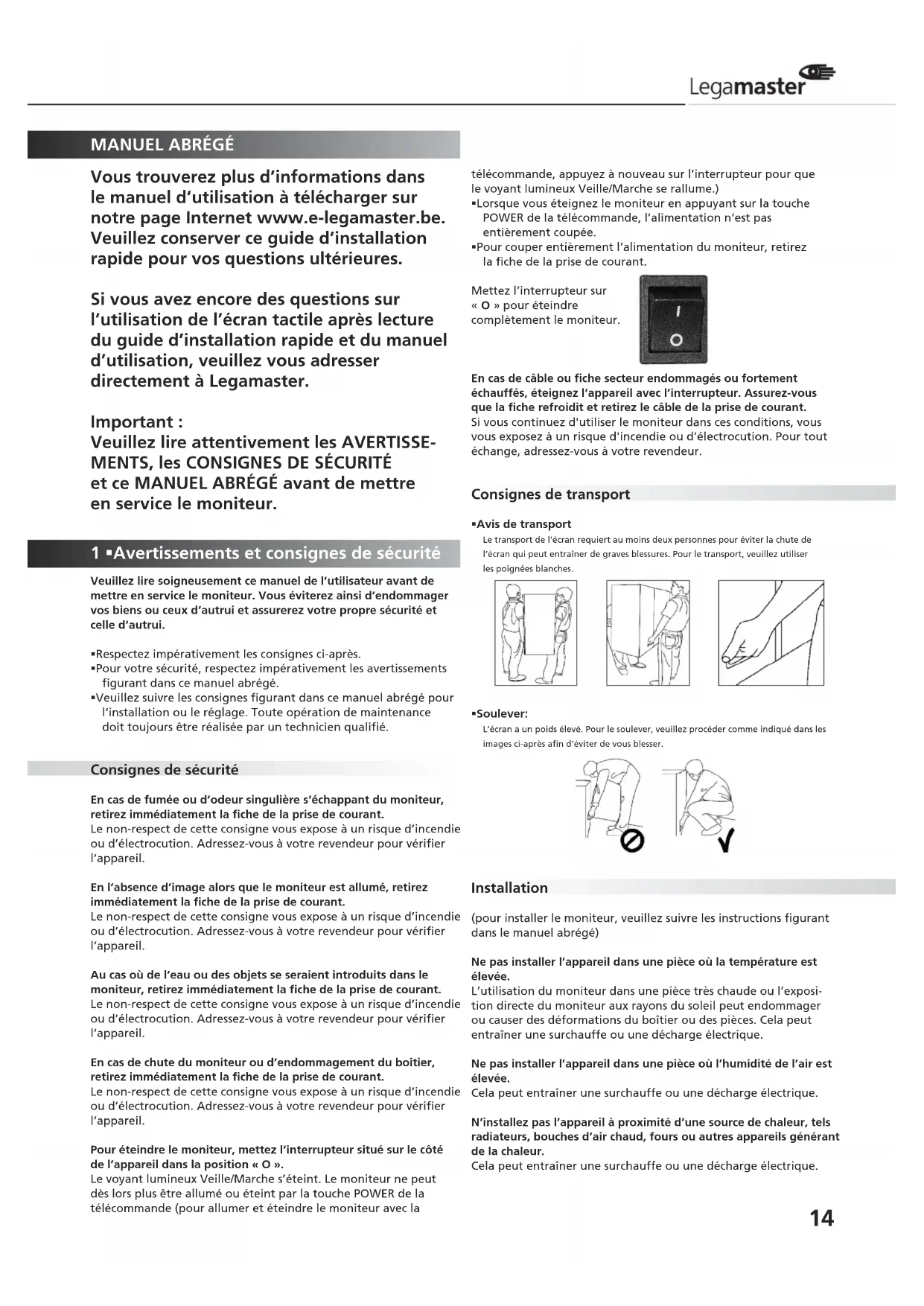

MODE D'EMPLOI 7194112 Legamaster

Vous trouverez plus d'informations dans le manuel d'utilisation à télécharger sur notre page Internet www.e-legamaster.be. Veuillez conserver ce guide d'installation rapide pour vos questions ultérieures.

Si vous avez encore des questions sur l'utilisation de l'écran tactile après lecture du guide d'installation rapide et du manuel d'utilisation, veuillez vous adresser directement à Legamaster.

Important : Veuillez lire attentivement les AVERTISSEMENTS, les CONSIGNES DE SÉCURITÉ et ce MANUEL ABRÉGÉ avant de mettre en service le moniteur.

1 • Avertissements et consignes de sécurité

Veuillez lire soigneusement ce manuel de l'utilisateur avant de mettre en service le moniteur. Vous éviterez ainsi d'endommager vos biens ou ceux d'autrui et assurerez votre propre sécurité et celle d'autrui.

• Respectez impérativement les consignes ci-après.
• Pour votre sécurité, respectez impérativement les avertissements figurant dans ce manuel abrégé.
• Veuillez suivre les consignes figurant dans ce manuel abrégé pour l'installation ou le réglage. Toute opération de maintenance doit toujours être réalisée par un technicien qualifié.

Consignes de sécurité

En cas de fumée ou d'odeur singulière s'échappant du moniteur, retirez immédiatement la fiche de la prise de courant. Le non-respect de cette consigne vous expose à un risque d'incendie ou d'électrocution. Adressez-vous à votre revendeur pour vérifier l'appareil.

En l'absence d'image alors que le moniteur est allumé, retirez immédiatement la fiche de la prise de courant.

Le non-respect de cette consigne vous expose à un risque d'incendie ou d'électrocution. Adressez-vous à votre revendeur pour vérifier l'appareil.

Au cas où de l'eau ou des objets se seraient introduits dans le moniteur, retirez immédiatement la fiche de la prise de courant. Le non-respect de cette consigne vous expose à un risque d'incendie ou d'électrocution. Adressez-vous à votre revendeur pour vérifier l'appareil.

En cas de chute du moniteur ou d'endommagement du boîtier, retirez immédiatement la fiche de la prise de courant. Le non-respect de cette consigne vous expose à un risque d'incendie ou d'électrocution. Adressez-vous à votre revendeur pour vérifier l'appareil.

Pour éteindre le moniteur, mettez l'interrupteur situé sur le côté de l'appareil dans la position « O ».

Le voyant lumineux Veille/Marche s'éteint. Le moniteur ne peut dès lors plus être allumé ou éteint par la touche POWER de la télécommande (pour allumer et éteindre le moniteur avec la

télécommande, appuyez à nouveau sur l'interrupteur pour que le voyant lumineux Veille/Marche se rallume.)

• Lorsque vous éteignez le moniteur en appuyant sur la touche POWER de la télécommande, l'alimentation n'est pas entièrement coupée.
• Pour couper entièrement l'alimentation du moniteur, retirez la fiche de la prise de courant.

Mettez l'interrupteur sur « O » pour éteindre complètement le moniteur.

En cas de câble ou fiche secteur endommagés ou fortement échauffés, éteignez l'appareil avec l'interrupteur. Assurez-vous que la fiche refroidit et retirez le câble de la prise de courant. Si vous continuez d'utiliser le moniteur dans ces conditions, vous vous exposez à un risque d'incendie ou d'électrocution. Pour tout échange, adressez-vous à votre revendeur.

Consignes de transport

- Avis de transport

Le transport de l'écran requiert au moins deux personnes pour éviter la chute de l'écran qui peut entraîner de graves blessures. Pour le transport, veuillez utiliser les poignées blanches.

L'écran a un poids élevé. Pour le soulever, veuillez procéder comme indiqué dans les images ci-après afin d'éviter de vous blesser.

(pour installer le moniteur, veuillez suivre les instructions figurant dans le manuel abrégé)

Ne pas installer l'appareil dans une pièce où la température est élevée.

L'utilisation du moniteur dans une pièce très chaude ou l'exposition directe du moniteur aux rayons du soleil peut endommager ou causer des déformations du boîtier ou des pièces. Cela peut entraîner une surchauffe ou une décharge électrique.

Ne pas installer l'appareil dans une pièce où l'humidité de l'air est élevée.

Cela peut entraîner une surchauffe ou une décharge électrique.

N'installez pas l'appareil à proximité d'une source de chaleur, tels radiateurs, bouches d'air chaud, fours ou autres appareils générant de la chaleur.

Cela peut entraîner une surchauffe ou une décharge électrique.

2 • Contenu de la livraison

Respecter la puissance électrique maximale, ne pas surcharger les prises ou câbles.

N'utilisez pas de rallonge pour éviter le risque d'incendie et d'électrocution.

Ne raccordez la fiche qu'à des prises de courant alternatif de 100\~240V

Vous éviterez ainsi le risque d'incendie ou d'électrocution.

- Ne jamais utiliser des fiches endommagées ou prises usées.

- Ne pas utiliser de prises inadaptées pour éviter le risque d'incendie et d'électrocution.

Ne posez pas le moniteur sur des étagères ou surfaces instables. Il pourrait tomber et causer des dommages. Installez l'appareil uniquement sur des surfaces droites, stables et plates.

Ne posez aucun objet sur le moniteur.

- Couvrir le moniteur ou obstruer les trous d'aération peut entraîner un incendie par

- L'introduction de liquide ou pièces de métal dans le moniteur peut provoquer un incendie ou une décharge électrique.

- Ne jamais poser d'objets lourds sur le moniteur. L'appareil pourrait tomber et causer des dommages.

- Pour assurer une aération suffisante, veuillez respecter une distance minimale de 10 cm entre le moniteur et tout autre objet.

Ne pas déplacer le moniteur quand les câbles secteur et AV sont raccordés.

■Si vous devez déplacer le moniteur, assurez-vous d'abord que la fiche et les câbles sont débranchés.

- Il faut au moins 2 personnes pour déballer ou porter le moniteur. Veillez à porter le moniteur en position droite.

- Transporter le moniteur en position droite. Ne pas poser le moniteur côté écran vers le haut ou le bas.

- Manipuler le moniteur avec précaution. Ne pas le faire tomber.

Consignes de sécurité pour le montage mural

1. Assurez-vous que le support est solidement fixé au mur.

1. Après le montage, ne pas secouer ou tirer fortement sur l'écran.

1. Pour éviter les dysfonctionnements, ne montez pas l'écran dans un endroit directement exposé aux rayons du soleil, directement au-dessus d'une source de chaleur ou dans un environnement humide.

1. Montez l'écran en maintenant une distance minimale de 10 cm avec d'autres objets/murs de chaque côté. Montez l'écran uniquement sur des murs droits.

Déballage

- L'e-Screen est emballé dans un carton et peut – selon le nombre d'appareils livrés – être fixé à deux différents types de palettes courantes. L'e-Screen est emballé avec des garnitures de protection. OV. enveloppant le moniteur pour le transport.

- Avant de déballer le moniteur, préparez une surface stable, plate et propre à proximité d'une prise murale.

- Posez le carton contenant le moniteur LCD droit et ouvrez-le par le haut avant de retirer la garniture de protection du dessus.

- Étape 1 : Retirer la poignée blanche et couper le ruban

- Étape 2 : Retirer la garniture de protection du dessus et retirer le sac d'accessoires.

■Fiche de colisage

Désignation Quantité

1 e-Screen 1

2 Carton 1

3 Garniture de protection dessus 1

4 Garniture de protection dessus 1

5 Sac d'emballage 1

6 Sac d'accessoires 1

7 Stylet ergonomique 1 jeu

8 Fixation carton 6

Contenu du sac d'accessoires :

Câble VGA (D-sub)

Câble secteur

Télécommande OSD

2 piles (AAA)

Câble USB

Rallonge IR

pilote VCOM Ethernet sur le CD

3 Installation

Alimentation électrique

Câble secteur

Le câble secteur fourni se branche sur le côté du moniteur LCD et dans la prise murale.

Raccordez le câble secteur à la fiche du moniteur

« - » signifie Marche/ON,

« O» signifie Arrêt/OFF.

Entrée : 100-240V\~ 5A 50/60Hz

Éléments de contrôle latéraux

AC Out 103-247N 2A AC In Cn Ou Off 230 V

Interrupteur Fiche entrée RCA Fiche sortie RCA

Interface réseau

-Interrupteur & fiche de raccordement.

Voir le chapitre « Alimentation électrique »

- Éléments de contrôle latéraux du moniteur

■Télécommande (TC)

Vous trouverez plus d'informations au chapitre

« Fonctionnement de l'écran »

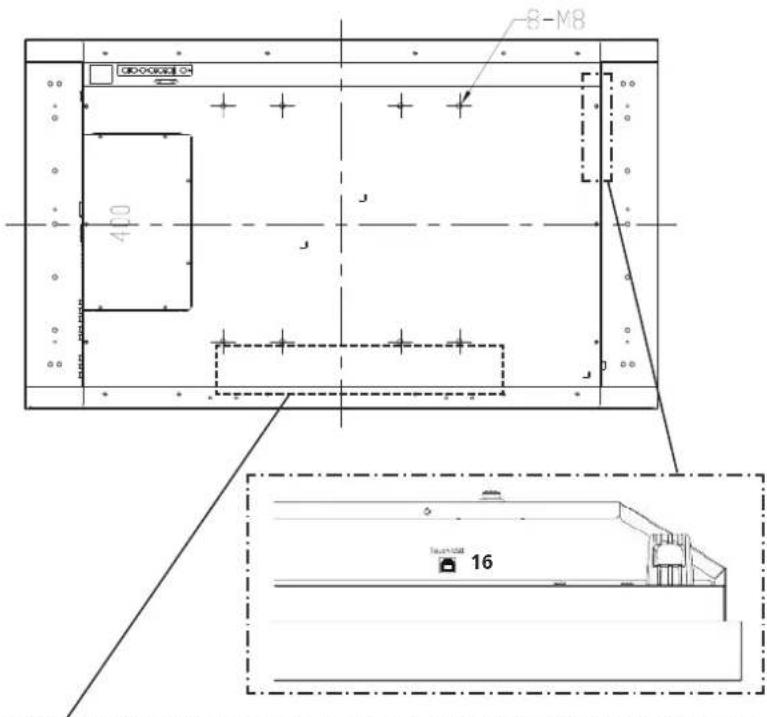

Entrées du signal

Interface déentrée

46" Fiche

1 DisplayPort
2 HDMI 1 entrée x 1
3 HDMI 2 entrée x 1
4 DVI-D entrée x 1 D-sub 24 broches
5 VGA D-Sub 15 broches
6 PC entrée audio Mini jack
7 Entrée audio PC Mini jack
8 Rallonge IR Mini jack
9 RS232C D-Sub 9 broches
10 LAN
11 Sortie de ligne RCA G/B/R
12 Composant RCA G/D
13 Entrée s-Video Mini Din 4 broches
14 Vidéo	RCA
15 Entrée audio	RCA G/D
16 Touch USB	Type B Femelle
17 Interrupter	ON/OFF
18 Entrée AC	IEC C14
19 Entrée RS485	RJ-45

8-M8 400 16

9

10

19

1

2

3

4

5

8

6

7

11

12

14

15

4 • Commande du moniteur

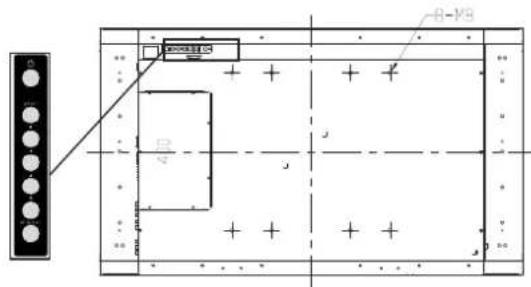

Éléments de contrôle latéraux du moniteur

• Fonctions du clavier OSD

Touche Description

Power Marche (ON)/arrêt (OFF)

Source Sélection de la source (basculement)

►Menu à droite/Volume +

◄Menu à gauche/Volume -

▲Menu haut

▼Menu bas

Menu/Sortie Menu/Sélectionner fin

Affichage pour : Allumé/Veille
Récepteur Télécommande

LED ON:

Statut secteur Condition

Vert Marche
Orange Arrêt	Mode économie d'énergieSélectionner LED ON dans le menu(LED avant : ON)
Orange clignotant Aucun signal
Arrêt CA éteint	MarcheSélectionner LED ON dans le menu(LED avant : OFF)

-LED OFF:

En mode « OFF », l'affichage LED est complètement éteint que le moniteur soit allumé ou éteint.

Éléments de la télécommande (TC)

N° Fonction Description

1	∅	Marche/arrêt du moniteur
2	INFO	Information sur la source et la résolution
3	VGA	Sélection de la source PC-RGB
	DVI	Sélection de la source PC-DVI
	HDMI 1	Sélection de la source HDMI 1
4	COMP	Sélection de la source de composants
	AV (Vidéo)	Sélection de la source vidéo composite
	HDMI 2	Sélection de la source HDMI 2
5	Position PIP	Sélection de la position PIP
	Port d'affichage	Sélection de la source de port d'affichage

6	PIP	Marche/arrêt de la fonction PIP
	S-V	Sélection de la source S-vidéo
	HD-SDI 2	Non disponible sur ce modèle
7	SWAP	Basculement image principale/image sub
8	P-SOURCE	Sélection de la source-sub secondaire
9	MENU	Affichage du menu OSD du moniteur. Si le menu est déjà ouvert, l'utilisation de cette touche permet de sélectionner le sous-menu précédent. Navigation sous-menus et paramètres
10	EXIT	Fermeture (sortie) du menu
11	ENTER	Sélection de l’option de menu marquée
12	SCALING	Basculement formats d’image (Auto, Nativ, 4x3, 16x9, 16x10 et boîte aux lettres transversale)
	FREEZE	Arrêt sur image en cours
	MUTE	Coupure du son
	BRIGHT	Réglage luminosité
	CONTRAST	Réglage contraste
	AUTO	Synchronisation du moniteur avec la source
	SOURCE	Sélection des différentes sources d’image
	VOLUME-	Baisse du volume
	VOLUME+	Hausse du volume

★Hot Key : Blocage/déblocage du menu OSD

Blocage : Appuyer successivement sur les touches Enter, Enter, Exit, Exit, Enter et Exit de la télécommande pour bloquer le menu OSD.

Déblocage : Appuyer successivement sur les touches Enter, Enter, Exit, Exit, Enter et Exit sur la télécommande pour débloquer le menu OSD.

Mode d'affichage

Mise en marche du moniteur

1. Raccordez correctement le câble secteur au moniteur et à la prise murale.
2. Vérifiez que l'interrupteur est en position « — ».
3. Appuyez sur la touche Marche/Arrêt (Power) de la télécommande ou de la commande latérale.

Arrêt du moniteur

Moniteur allumé, appuyez sur la touche Marche/Arrêt de la télécommande ou de la commande latérale pour mettre le moniteur en mode veille. Pour éteindre entièrement l'appareil, mettez l'interrupteur dans la position « O » ou débranchez le câble secteur de la prise murale.

REMARQUE :

Le moniteur passe automatiquement en mode veille quand il reste inutilisé de manière prolongée.

Réglage du volume

1. Pour réduire ou augmenter le volume, appuyez sur la touche VOLUME- ou VOLUME+ de la télécommande.
2. Pour couper momentanément le son, appuyez sur la touche MUTE. Pour réactiver le son, appuyez à nouveau sur la touche MUTE.

Sélection de la source entrée

1. Sur la télécommande, appuyez sur la touche de la source souhaitée (VGA, HDMI1, HDMI2, DVI, Display-Port, Composite Video, S-Video, Component)

2. Vous pouvez aussi appuyez sur la touche SOURCE sur le clavier du moniteur et naviguer ensuite vers la source souhaitée à l'aide des flèches (▲▼). Appuyez sur ENTER:
   ■VGA
   ■HDMI 1
   -HDMI 2
   ■DVI
   ■DisplayPort
   ■S-Video
   ■Vidéo composite
   ■Composants

3. Si le moniteur ne trouve pas de source, le message « No signal » (pas de signal) s'affiche.

Commande tactile

Aucun étalonnage n'est requis pour la première utilisation. Cependant, le panneau tactile pourrait nécessiter un réétalonnage dans le temps en fonction de son utilisation. Des instructions d'étalonnage pour les différents systèmes d'exploitation sont fournies ci-après:

Installation

1. Branchez le câble signal sur le moniteur, puis allumez le moniteur.
2. Branchez une extrémité du câble USB (connecteur USB de type B) côté moniteur (voir le Chapitre 3 Entrée du signal pour connaître l'emplacement exact).
3. Branchez l'autre extrémité du câble USB (connecteur USB de type A) à l'ordinateur.
4. Allumez l'ordinateur.
5. Une fois le câble USB connecté, attendez 5 secondes. La fonction tactile est alors opérationnelle.

Elle peut être activée avec un stylet, le doigt ou un autre pointeur. La fonction tactile est de type plug & play, aucun pilote n'est requis. N'utilisez pas de moniteur tactile de type paysage en mode portrait et vice versa.

Windows 7: Procédure d'étalonnage 16 points

1. Démarrez le programme de configuration sur l'ordinateur.
2. Appuyez sur « Calibrate » (Étalonner).

3. Attendez le signal sonore. Le curseur se déplace ensuite automatiquement vers le coin gauche supérieur.

4. Placez un doigt, une main gantée ou un autre pointeur sur le curseur pendant 2 secondes (un signal sonore se fait entendre lorsque le pointeur est placé sur le curseur).

5. Le curseur se déplace ensuite automatiquement vers le point d'étalonnage suivant. Reprenez l'instruction du point 4. Après le bip, le curseur se déplace ensuite automatiquement vers le point d'étalonnage suivant jusqu'à ce que les 4 points soient étalonnés.

6. Reprenez l'instruction du point 4 jusqu' au dernier point d'étalonnage dans le coin droit inférieur.

7. Terminez l'étalonnage en tapant à n'importe quel endroit entre les 16 points. Le calibrage est terminé et le moniteur tactile désormais opérationnel.

MAC OS X V10.4 ou version supérieure et Procédure d'étalonnage ci-dessus:

Pour utiliser le moniteur tactile avec un ordinateur Apple MAC, téléchargez le pilote par le lien ci-dessous :

Suivez les étapes indiquées dans la procédure d'installation et étalonnez l'e-Screen.

Touch operation Linux (2.6X) et systèmes d'exploitation ci-dessus

Pour l'étalonnage, consultez : http://www.freedesktop.org/wiki/Software/xinput_calibrator and configure the e-Screen

5 ■Résolution des problèmes 6 ■Conformité

Avant de téléphoner au service concerné, essayez de trouver l'origine du problème survenu à l'aide de l'aperçu ci-dessous.

- Procédez aux réglages tels que décrits à la page 13 sous « Commande du moniteur ».

- Si le problème rencontré ne figure pas dans la liste ou si vous n'arrivez pas à le résoudre, cessez d'utiliser le moniteur et contactez le service clientèle ou votre revendeur.

Problème À vérifier

Pas d'affichage Vérifiez que la fiche est bieninsérée aux deux extrémités.Vérifiez que l'interrupteur esten position « — ».Vérifiez que la source du signalfonctionne correctement.Vérifiez que le câble d'entréeest compatible avec cetaffichage.

L'image n'est pas centrée Vérifiez que le câble d'entréeest compatible avec cetaffichage.

L'image n'est pas correctement Vérifiez que le câble d'entréeverrouillée est compatible avec cetaffichage.

La télécommande ne Vérifiez que les pilesfonctionne pas fonctionnent et ont étécorrectement insérées.Vérifiez que la télécommandeest dirigée sur le capteurIR à l'avant de l'écran.

La couleur de l'image Vérifiez les réglages de l'image.est mauvaise Réinitialisez l'affichage.Si vous utilisez des terminauxYUV, vérifiez que les câbles sontcorrectement branchés.

Déclaration relative à la conformité FCC :

Cet appareil a été testé et déclaré conforme aux limites acceptables prévues pour les appareils numériques de classe A en vertu de la section 15 des réglementations FCC. Ces limites visent à assurer une protection raisonnable contre les interférences nuisibles lors de l'utilisation de l'appareil dans un environnement commercial. Cet appareil génère et consomme de l'énergie sous forme d'ondes radioélectriques et peut donc éventuellement entraîner une exposition à ces ondes. Lorsque l'appareil n'est pas installé et utilisé conformément aux consignes données, il peut perturber les radiocommunications. Lorsqu'il est utilisé dans des zones résidentielles, il peut y avoir des dysfonctionnements. Il revient à l'utilisateur de remédier à ces dysfonctionnements.

Avertissement

Ce produit est de classe A. Utilisé dans une zone résidentielle, il peut perturber les radiocommunications. Le cas échéant, il incombe à l'utilisateur de prendre les mesures nécessaires pour y remédier.

Cet appareil est soumis aux dispositions de la section 15 des réglementations FCC. Son utilisation est soumises aux deux conditions suivantes : (1) Cet appareil ne doit pas générer d'interférences nuisibles, et (2) Cet appareil doit absorber les interférences reçues bien qu'elles puissent entraîner des dysfonctionnements.

EN 55022_EN 61000-3-2_EN-61000-3-3

EN 55024

EN 60950-1 [Directive « bas voltage » (73/23/EEC)]

Les informations contenues dans ce document peuvent être modifiées sans notification préalable.

2012 Legamaster International B.V. Tous droits réservés.

Toute reproduction, sous quelle forme que ce soit, est strictement interdite sauf autorisation écrite de Legamaster International.

Les marques utilisées dans ce texte : Legamaster et le logo Legamaster sont des marques de edding AG ; Windows est une marque déposée de Microsoft Corporation, Nextwindow est une marque déposée de Nextwindow.

D'autres marques et dénominations commerciales peuvent être utilisées dans ce document pour se référer soit aux entités revendiquant les marques et dénominations soit à leurs produits. Legamaster International renonce à tout droit de propriété sur les marques et dénominations commerciales autres que les siennes.

INSTALLATIEGIDS
