MODE D'EMPLOI 9CFD90B FAGOR

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mesure votre apparéil en marche, veuilles lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plusrapidement avec son fonctionnement.

1 / A L'ATTENTION DE L'UTILISATEUR

• Consignes de sécurité 36
• Respect de l'environnement 37
  Description de votre apparéil 38

2 / INSTALLATION DE VOTRE APPAREIL

• Utilisation en version évacuation 39
• Utilisation en version recyclage 39
  Raccordementelectrique 40
  Montage de la hotte 41
  Montage de la cheminée Evacuation exterieure 42
  ^ Recyclage 43

3 / UTILISATION DE VOTRE APPAREIL

Description des commandes 44

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

Nettoyage des filtres cassettes 45
Changement du filtrer charbon 45
- Nettoyage de la surface extérieure 46
- Changement de la lampe 46
- Entretenir notre apparéil 47

5/ANOMALIES DE FONCTIONNEMENT 48

6 / SERVICE APRES-VENTE

Interventions 49
- Relations consommateurs 49

Important

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre apparéil. Ils ont été rédigés pour leur sécurité et celle d'autrui.

CONSIGNES DE SECURITE

—Cet apparéil a été concu pour être utilisé par des particuliers dans leur lieu d'habitation.

• Cet apparéil doit être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l' apparéil.

—A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemple.

—Votre apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industriielles ou pour d'autres buts que celui pour lequel il a été concu.

-Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.

—Les réparations doivent être exclusivement effectuees par un spécialiste agreé.

—Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien.

—Aérez convenablement la piece en cas de fonctionnement simultané de la hotte et d'autres apparèils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.

• Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans recipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de déterminer l'appareil).

—Les fritures effectuees sous l'appareil doivent faire I'objet d'une surveillance constante. Les huiles et graisses portees a tres haute tempereature peuvent prender feu.
- Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts deGRAISSERISQUE d'occasionner un incendie.
—Le fonctionnement au dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.
—N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre apparéil (exigences relatives à la sécurité électrique).
—Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthetiques toutes modifications de leurs caractéristiques liées à l'évolution technique.
—Afin de retrouveraisement à l'avirn les références de votre apparéil, nous vous conseillons de les noter en page "ServiceAprès-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre apparéil).

Attention Dans le cas

avec un apparéil raccordé à une cheminée (ex : poële), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres cassettes.

Une ventilation convenable de la pierce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparéils utilisants du gaz ou un autre combustible.

- RESPECT DE L'ENVIRONNEMENT

• Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs Municipaux prévus à cet effet.

• Notre apparéil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les apparéils usages ne doivent pas été ré mélangés avec d'autres déchets. Le recyclage des apparéils qu'organise votre fabricant sera ainsi réalisé dans les mêilles conditions, conformément à la directive française 2002/96/CE sur les déchets d'équipements electrométriques et Electroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparéils usages les plus proches de votre domicile.

• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention

L'installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtre cassette, retirez le film de protection.

DESCRIPTION DE VOTRE APPAREIL

• L'appareil doit être débranché pendant l'installation ou dans l'eventualité d'une intervention.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mecanique contrôle).
• Le conduit d'évacuation, quel qu'il soit ne doit pas déboucher dans les combles.
• Installez la hotte à une distance de sécurité d'au moins 70cm d'un plan de cuisson électrique, gaz ou mixte.

- UTILISATION EN VERSION EVACUATION

Vossepez une sortie vers l'extérieur

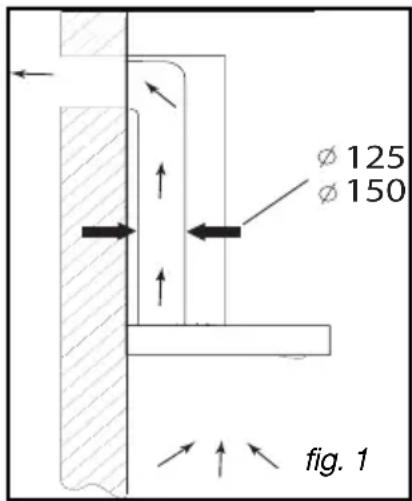

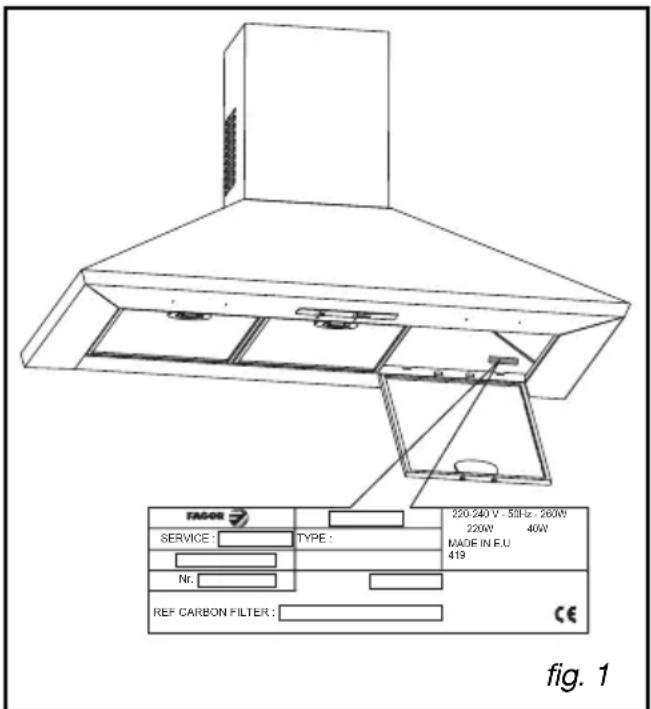

(fig. 1)

Votre hotte peut etre raccordee sur celle-ci par lintermedaire d'une gaine d'evacuation (minimum 125 mm, emaillee, en alu, flexible ou en matiere inflammable). Si voitre gaine est infereure a 125 mm de diametre, passez obligatioirement en mode recyclage.

- UTILISATION EN VERSION RECYCLAGE

You ne possedez pas de sortie vers l'extérieur

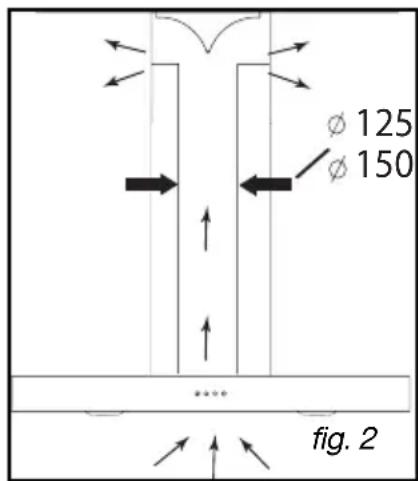

(fig. 2)

Tous nos apparèils ont la possibilité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un filtré à charbon actif qui retienda les odeurs.

(voir Chapitre 4: Changement du contrôle de l'air)

RACCORDEMENT ELECTRIQUE

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que:

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon état
• le diamètre des fils est conforme aux régles d'installation.

Attention

Cet apparéil est livré avec un cable d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le cable d'alimentation est endommaged, faites appel au service après ventsafin d'eviter un danger.

Attention

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.

Attention

Si la hotte presente une quelconque anomalie, debranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

MONTAGE DE LA HOTTE

Fig. 3

Attention

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air evacué ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désfectés ne peut se faire qu'après accord d'un spécialiste compétent.

La distance minimale entre le plan de cuisson et la partie la plus basse de la hotte doit être de 70 cm. au minimum. Si les instructions de la table de cuisson installée sous la hotte spécifique une distance plus grande que 70 cm, celle-ci doit être prise en compte.

Fixation au mur:

Tracez une ligne sur le mur, centré et à la verticale de votre plan de cuisson
- Tracez sur le mur les 3 trough que vous devez pincer en utilisant le crochet de suspension de la hotte fourni et en respectant la distance conseillée (piece A fig. 1)
- Percez les 3 trouse de 8mm à l'emplacement adequat et inserez les chevilles
- Avant de raccorder la hotte, monter le clapet anti-retour sur la sortie moteur
- Fixez le support de fixation de la hotte en veillant à ce qu'il soit parfaitement de niveau (piece A fig. 1)
- Fixez la gaine extensible d'évacuation (non fournie) sur la sortie moteur sans géné le mouvement du clapet anti-retour (fig. 3)
- Posez et fixez le corps de la hotte sur ce support avec les vis premues en dotation (fig. 2)

MONTAGE DE LA CHEMINEE

Evacuation extérieure

• Calculez la hauteur finale pour fixer l'étrier en U de support de la cheminée (piece B fig. 1)
• Tracez les 2 trouss à l'endetroit adapté
• Percez les 2 trouse de 8mm et fixez l'etrier de support de la cheminée en faisant attention qu'il soit bien dans l'axe de la hotte (piece B fig. 1)
• Fixez l'étrier plat à l'arrière de la cheminée inférieure
• Posez les 2 cheminées sur la hotte (fig. 5)
• Raccordez la gaine à la sortie de l'air vers l'extérieur
• Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation
• Soulever la cheminée supérieure jusqu'au plafond et la fixer à l'étrier à l'aide des vis.

Fig. 3

Fig. 4

Recyclage

• Calculez la hauteur finale pour fixer l'étrier de support de la cheminée
• Tracez les 2 trouss à l'endetroit adapté
• Percez les 2 trouse de 8mm et fixez l'étrier de support de la cheminée en faisant attention qu'il soit bien dans l'axe de la hotte
  -Fixez I'etrier plat a l'arriere de la cheminée inférieure
• Installer l'adaptateur de gaine sur le deflecteur (fig. 8)
• Raccordez la gaine extensible au déflecteur
• Posez la cheminée composée de 2 parties sur la hotte (fig. 5)
• Installer le déflecteur (fig. 8) dans la cheminée supérieure au niveau des oujies d'airation (fig. 6)
• Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation
• Soulevez la cheminée supérieure jusqu'au plafond et la fixer à létrier à l'aide des 2 vis

fig. 8

fig.6

Fig. 4

Conseil

Pour une utilisation optimale de votre apparéil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour évi ter de mettre la pièce en dépression.

Attention

Ne pas utiliser d'outils pour enlever le film de protection transperant sur les parois,

- DESCRIPTION DES COMMANDES

Bouton-poussoir

1.Appuyez sur la touche stop et le moteur s'arrête.
2.Appuyez sur le boutonasse vitesse, I'avertisseur sonore retentit une fois et le moteur tourne a basse vitesse.
3.Appuyez sur le bouton moyenne vitesse, l'avertisseur sonore retentit une fois et le moteur tourne à moyenne vitesse.
4.Appuyez sur le bouton vitesse rapide, I'avertisseur sonore retentit une fois et le moteur tourne a vitesse rapide.
5.Appuyez sur le bouton éclairage et les deux lampes s'allument. Appuyez à nouveau et elles s'éteignent.

Attention

Debranchez l'appareil avant de proceder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre apparéil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Attention

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

- NETTOYAGE DES FILTRES CASSETTES

Ils doivent être nettoyés toutes les 30 heures d'utilisation environ ou une fois par mois minimum. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale.

Utilisez une Brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soignexeusement avant de les remetre en place.

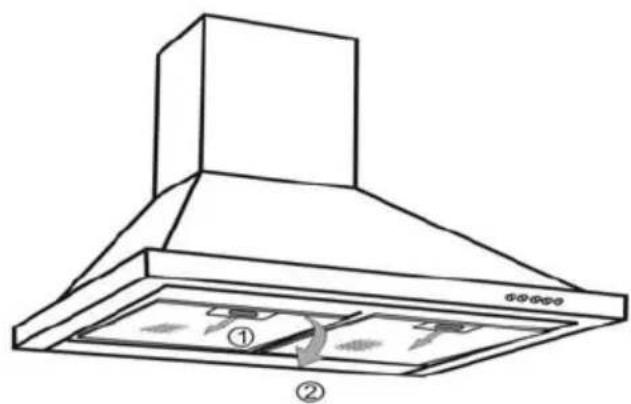

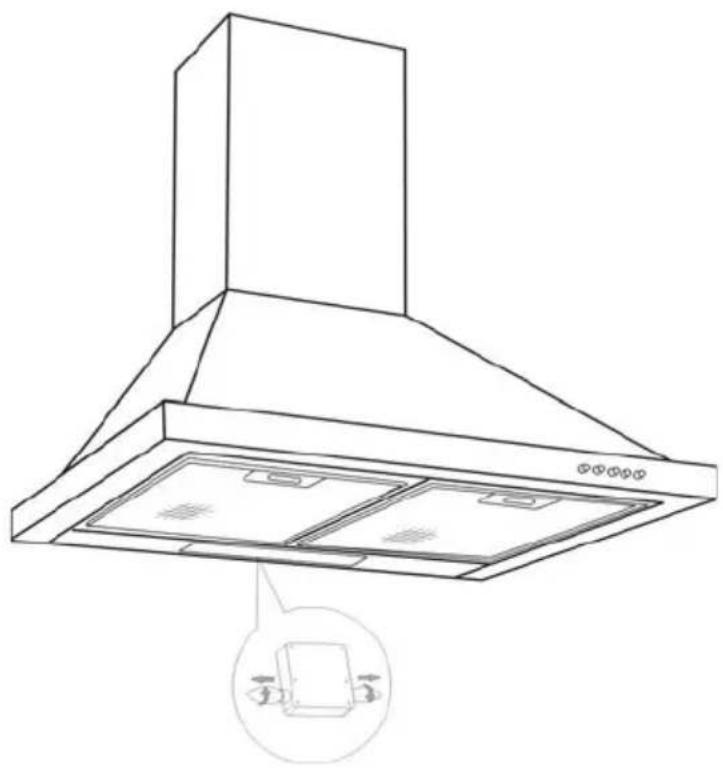

Démontage du filtré cassette

• Pivotez la poignée intégrée du filtré cassette.
• Basculez le filtre cassette vers le bas.

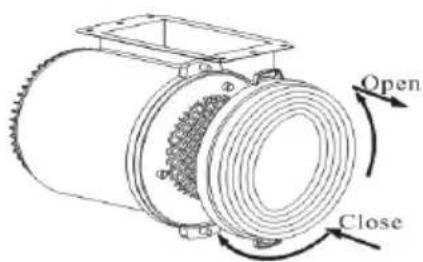

CHANGEMENT DU FILTRE CHARBON

Remplacez-le toutes les 120 heures d'utilisation environ.

• Retirez lesfiltres cassettes
• Tournier le filtré charbon pour le retirer
• Faire l'opération inverse pour remettre un nouveau contrôle
• Remetre les filtres cassettes.

- NETTOYAGE DE LA SURFACE EXTERIEURE

Pour nettoyer l'extérieure de votre hotte utilisez de I'eau savonneuse, mais n'utilise jamais de crèmes à recuner, de détergents corrosif, ni déponge grattoir ou Brosse. Essuyez avec un chiffon humide et doux.

CHANGEMENT DE LAMPE

Attention

Avant toute intervention, la hotte doit etre mise hors tension, soit en retardant la prise, soit en actionnant le disjoncteur.

Modèle avec lampe halogène

• Retirez le hublot
  —Changez la lampe halogène
• Replacez l'ensemble en effectuant les opérations en sens inverse.

Attention

Avant toute intervention, la hotte doit etre mise hors tension, soit en retardant la prise, soit en actionnant le disjoncteur.

ENTRETENIR VOTRE APPAREIL

ENTRETIEN...	COMMENT PROCEDER ?	PRODUITS/ACCESSOIRES A UTILISER
Enveloppe et accessoires	N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.	Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.
Filtre cassette	Ce filtre retient les vapeurs gras- ses et les poussières. Il est l'élement assurant une part importante de l'efficacité de votre hotte. Dans le cas de taches persistan- tes, utilisez une crème non abra- sive, puis rincez à l'eau claire.	Avec un nettoyant menager du commerce, puis rincez abondam- ment et séchez. Ce nettoyage peut être effectué dans votre lave-vaissele en position verticale (ne pasmettre en contact avec de la vaissele sale ou des cou- verts en argent).
Filtre charbon actif	Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utilisation. Commandez ces filtrres chez votre revendeur (sous la référen- ce indiquée sur la plaque signa- létique située à l'intérieur de la hotte) et notez la date de chan- gement.

Pour préserver votre apparéil, nous vous recommendons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelles au service des particuliers

Clearit you propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos apparèils electroménagers et de vos cuisines.

Vou les trouverez en vente chez votre revendeur habitual, ainsi que toute une ligne de produits accessoires et consommables.

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage)
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.

INTERVENTIONS

Les évventuelles interventions sur votre apparéil doivent être effectuées par un professionneliel qualité dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre apparéil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig. 1).

PIECES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détachéées certifiées d'origine.

• Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communiquer :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service Consommateurs FAGOR BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :
