MANUAL DE USUARIO 9CFD90B FAGOR

Con el objetivo de melhorar constantemente nuestros productos, nos reservamos el derecho de efectuar modificaciones en sus caracteristicas sociales,ionales o estéticas vinculadas con los avances技术和icos.

Important:

Antes deponer en marcha su aparato,lea atentamente este manual de instalacion yutilization para familiarizarse lo masrapidamente possible con su funciona.

1 / A LA ATENCIón DEL USUARIO

• Consignas de seguridad 4
• Conservación del medio ambiente 5
• Descripción del aparato 6

2 / INSTALLACION DEL APARATO

• Utilización en version evacuación 7
• Utilización en version reciclaje 7
• Conexión electrónica 8
  Montaje de la campana extractor 9
  Montaje de la chimenea Evacuacion exterior 10
  ° Reciclaje 11

3 / UTILIZACION DEL APARATO

• Descripción de los mandos 12

4 / MANTENIMIENTO Y LIMPIEZA DEL APARATO

• Limpieza de los filtros modulares 13
• Cambio del filtró de carbono 13
• Limpieza de la superficie exterior 14
• Cambio de la bombilla 14
• Mantenimiento del aparato 15

Conserve este manual con el aparato. Si debe vender o ceder el aparato a另一边 persona, asegúrese de que elmanual deutilizaciónvaconél. Porfavor,lea这些consejosantesde instalar yutilizar el aparato.Han sido redactados pensando en su seguridad y la de losdemás.

- CONSIGNAS DE SEGURIDAD

• Este aparato ha sido Diseñado para ser realizado por particulares en sus domicilioos.

• Este aparato de ser utilisé por adultos.
  Tenga cuidado de que los niños no lo toquen y lo'utilcen como un juguete. Asegúrese de que no manipulen los mandos del aparato.

—Cuando reciba el aparato, desembalelo o hagalo desembalar inmediamente. Compruebe su aspecto general. Si tiene reservas que signalar, hagalo por escrito en el albaran de entrega y quedese con un ejemplar.

—Su aparato está destinado a un uso dométrico normal. No lo utilizes con fines commerciales o industriales o conthers fines que no sean aquellos para los que ha sido Diseñado.

• No modifique o intente modifier las caractéristicas del aparato. Podrá suponer un peligro par usted.

—Las reparaciones deben ser realizadas exclusivamente por un especialista autorizado.

—Desconecte siempre la campana extractora antes de limpiarla o realizar el mantenimiento.

-Ventile adecuadamente la habitacion si la campana funciona al mismo tiempo quethers aparatos alimentados con una fuente de energia que no sea la electricidad. Illo es para que la campana no aspire los gases de combustion.

• No se可以选择 flambear alimentos o tener encendidos los fuegos de gas sin ningún recipiente bajo la campana (las llamas aspiradas podrjan deteriorar el aparato).

• Cuando este Friendo bajo del aparato, deben vigilarlo constanmente. Los aceites y grasas calentadas hasta una alta temperatura pueda coger fuego.

-Respete la fecuencia de limpieza y cambio de los filtros. La acumulacion de depositos de grasa podra provocar un incendio.

• No pueda functionar encima de un fuego a base de combustible (madera, carbón...).

• No utilise aparatos de vape o a alta presión para limpar el aparato (exigencias relativas a la seguridad electrica).

—Con el objetivo de mejorar siempre nuestros productos, nos reservamos el Derecho de aplicar modificaciones a sus caracteristicas Tecnicas, superficies o estéticas, provocadas por los avances技术和es.

• Para que pueda encontrar fácilmente las referencias de su aparato, le acontejos que las anote en la頁 "Servicio Tecnico y Servicio al Consumidor".

(Esta頁面 también le explicada sobre encontrarestralias en el aparato).

• Este aparato no está previsto para ser realizado por personas (incluyendo niños) con las capacities fisicas, sensoriales o mentalares reduidas, o por personas desprovistas de experiencia o conocimientos, salvo si, a工程技术 de una persona responsable de su seguridad,CNTAN CON VIGILANCIA O Tienen instrucciones previas sobre la Utilizacion del aparato.

Atencion

Si la cucina calienta con un aparato connectado a una chimenea (por exemple, una estufa), se debe instalar la campana en version reciclaje. No utilise la campana sin los filtros modulares.

Hay que prever una ventilación adequada cuando se usa una campana extractor de cocina al mesmo tiempo que otros aparatos que funciona con gas u(other combustible.

PROTECCION DEL MEDIO AMBIENTE

• Los materiales realizados para el embalaje de este aparato son reciclables. Participe en su reciclaje y contribuya asi a conservar el medio ambiente tirandolos a los contenedores municipales previstos para ellos.

• Su aparato también contiene materiales reciclables, por lo que está marcado con este logotipo que le indica que los aparatos desechados no deben mezclarse conOthers residuos. Actuando asi, el reciclaje de los aparatos que organize su fabricante se efectuará en las mejoras conditiones posibles, de acuerdo con la directiva europea 2002/96/CE sobre los residuos de equipos electricos y electrónicos.Consulte en su ayuntamento o a su vendedor para poderondonse esencuentran los+puntos de recogida de aparatos desechados mas cercanos a su domicilio.

• Le damos las gratias por su collaboration en la proteccion del medio ambiente.

Atencion

La instalacion está reservada a los instaladores y技术和ducidos.

Atencion

Antes de utiliser por primera vez el filtro modular, retire lapellicula protectora.

• DESCRIPCION DEL APARATO

• El aparato debe estar desconectado al instalarlo o al realizarrialquier intervencion en el.

• Compruebe que la tension de la red corresponde a la tension indicada en la plac de caractéristicas que se enquiryra en el interior de la campana.
• Si la instalacion electrica de su campana obliga a efectuar una modificacion para poder connectar el aparato, llame a un electricistariallicado.
• Si la campana se utilizes en version evacuación, no conecte el aparato a un conductor de evacuación de humos de combustión (caldera, chimenea, etc.) o a una VMC (ventilación mecánica controlada.
• El conductor de evacuation, searial sea, no debe desembocar en los bajos del tejado.
• Instale la campana a una distancia de seguridad de al menos 70cm de la plac de cocción electrica, de gas o mixta.

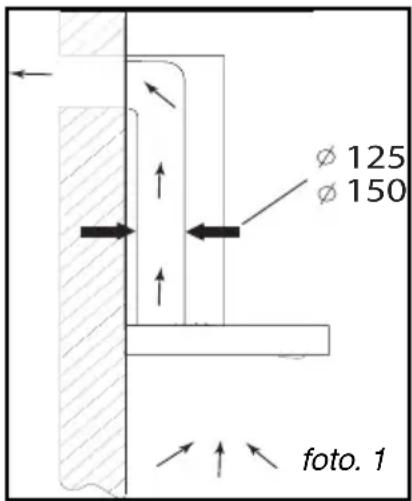

- UTILIZACION EN VERSIONENVACUacion

Si tiene una calidad hacía el exterior

(foto 1)

Su campana se pueda conectar a ella mediante un conducto de evacuation (0 minimo 125 mm, esmaltado, de aluminio o de material iniflammable). Si el conducto Tiene un diametro inferior a 125~mm ,pase obligatoriamente al modo reciclaje.

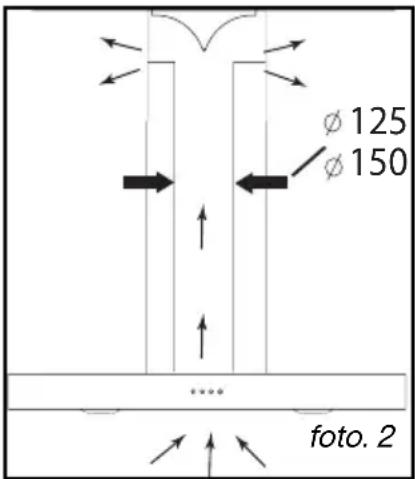

- UTILIZACION EN VERSION RECICLAJE

Todoos nuestros aparatospresentan la posibili-dadefuncionar en modo reciclaje.

En este caso,añada un filtro de carbono activo que retendra los olores.

(ver Capitulo 4: Cambio del filtró de carbono)

- CONEXION ELECTRICA

Al efectuar la instalacion y las operaciones de mantenimiento, el aparato deben estar desconectado de la red electrica y los fusibles estarán cortados y quitados.

La conexión electrica se deben realizar antes de colocar el aparato en el mueble.

Compruebeque:

• la potencia de la instalación es suficiente,
• las lineas de alimentacion está en buena estado,
• el diametro de los cables es conforme con las normas de instalacion.

Atencion

Este aparato se suministra con un cable de alimentacion H 05 VVF a 3 conductores de 0,75mm^2 (neutro, fase y tierra) que se debe conectar a la red de 220 - 240 V monofasica mediante una toma de corrente normalizada CEI 60083 que deben estar accesible una vez efectuada la instalacion, de acuerdo con las normas de instalacion.

No asumiremos ninguna responsabilidad en caso de producirse un accidente bajo a una toma de tierra inexistente o Incorrecta. El fusible de su instalacion deben ser de 10 o 16 A. Si el cable de alimentacion estuviera danado, llame al serviceo posventa para evitar todo peligro.

Atencion

Si necessities modifier la instalacion electrica de su habitacion para poder connectar el aparato, llame a un electricistarialidado.

Atencion

Si la campana Tienerialquier anomelia,desconnecte el aparato o quite el fusible correspondiente a la linea de conexion del aparato.

MONTAJE DE LA CAMPANA EXTRACTORA

B

Atencion La instalacion debe ser conforme a las normativas vigilentes para la ventilacion de los locales.En Francia,dichas normatas venen indicadas en el DTU 61.1 del CSTB.En particular,el aire evacuado no debe ser enviado un conductoutilizado para evacuar el humo de aparatos queutilicen gas u other combustible. Los conductos en desuso solo peuvent serutilizados con el acuerdo de un especialista competente.

La distancia minima entre la zona de coccyon y la parte más baja de la campana debe ser por lo menos de 70~cm . Si las instrucciones de la placal instalada bajo la campana indicaran una distancia mayor que 70~cm ,es esta la que se deben tener en cuesta.

A

Foto. 1

Fijación en la pared:

• Dibuje una linea sobre el muro, centrada, y de la vertical de su plan de cocccion
• Dibuje sobre el muro los 3 agujeros que necesita taladrar utilizing el gancho de suspENSION de la campana, proportionsado y Respectando la distancia recomendada (pieza A de la fig. 1)
  -Taladre los 3 agujeros de 8 mm en laubicacion adecuada y introduzca las espigas
  -Enrosque el soporte para fijación de la campana garantizing que este totalmente nivelado (pieza A de la fig. 1)
• Antes de colgar la campana, montar la valvula de retencion.sobre la calidad del motor
  -Enrosque la funda extensible (no incluida) para evacuacion sobre la calidad del motor sin obstaculizar los movimientos de la valvula de retencion.(fig.3)
  -Coloque y conecte el cuerpo de la campana sobre este soporte con los tornillos previstos incluidos (fig. 2)

Foto. 2

Foto. 3

MONTAJE DE LA CHIMENEA

- Evacuación exterior

• Calcule la alta final para enroscar el estribo en U del soporte de la chimenea (pieza B fig. 1)
• Marque 2 agujeros en el lugar adecuado
  -Taladre los 2 agujeros de 8 mm y enrosque la brida de soporte de la chimenea prestando atencion para que este bien en el eje de la campana (pieza B fig. 1)
• Enrosque la horquilla plana a la parte trasera de la parte inferior de la chimenea
• Coloque las 2 chimeneas sobre la campana (fig. 5)
• Conecte la funda a la salute del aire hacía el exterior
• Realice la connexion electrica de la campana por medio del cable de alimentacion
• Levante la chimenea superior hasta el limite máximo y fjela a la horquilla con lapell de los tornillos

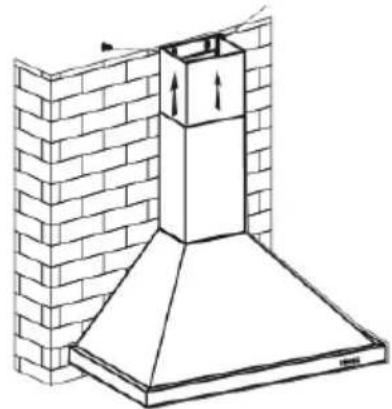

Reciclaje

-Calcule la alta final para insertar la brida de soporte de la chimenea
- Marque 2 agujeros en un lugarADECUIDO
- Taladre los 2 agujeros de 8 mm y enrosque la brida de soporte de la chimenea prestando atencion para que este bien en el eje de la campana
- Enrosque la horquilla plana a la parte trase-ra de la parte inferior de la chimenea
- Coloque las 2 chimeneas sobre la campana (fig. 5)
- Connecte la funda a la salute del aire hacía el exterior
-Realice la connexion electrica de la campana por medio del cable de alimentacion
-Levante la chimenea superior hasta el limite maximo y la fije a la horquilla con la ayud de los tornillos


Foto. 6

Foto 4

Foto 5

de 150 mm

de diametro (no suministrado). Limitar al máximo el número de codos y la longitud del conductor. Si la campana funciona en evacuation exterior, es conveniente asegurar de que llegue aire suficiente para que no se cree depresion en la habitacion.

Atencion

No/utilizarherramrientaspararetirarelfilm protector

DESCRIPCION DE LOS MANDOS

1.Presionando el boton Stop (Parar) el motor se parara.
2.Presionando el boton Low (Baja), el avisador sonara una vez y el motor funciona a velocidad baja.
3.Presionando el boton Mid (Media),el avisador sonara una vez y el motor funciona a velocidad media.
4.Presionando el boton High (Alta),el avisador sonara una vez y el motor funciona a velocidad alta.
5.Presionando el botón Light (Luz), las dos luces se encenderán. Presionandolo de nuevo, la luz se apagará.

Atencion

Desconecte el aparato antes de proceder al mantenimiento y limpieza del aparato. Un mantenimiento periodico es una garantía de buen funciona, buen rendimiento y duración.

Atencion

No Respectar las instrucciones de limpieza del aparato y los filtros可以更好ocasionar incendios. Respete estrectamente las instrucciones deostenimiento.

LIMPIEZA DE LOS FILTROS MODULARES

Se deben limpiar cada 30 horas de uso o aproximamente una vez al mes como minimo. La limpieza se pueda hacer en el lavavajillas, en posicion vertical.

Utilice un cepillo, agua caliente y un detergente suave. Aclarenos y sequelos con cuidado antes de volverlos a colocar.

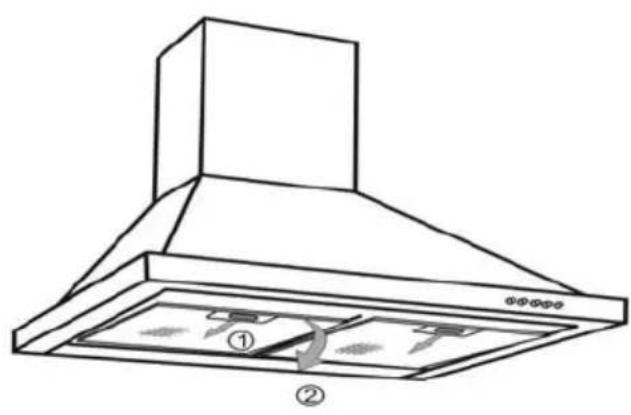

- Desmontaje del filtro modular

Gire el asa integrada del filtro modular.
- Incline el filtro modular hacía abajo.

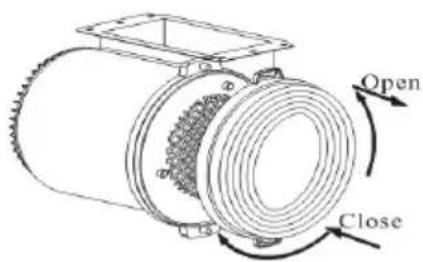

- CÁMBIO DEL FILTRO DE CARBONO (en.option)

Cambiolo cada 120 horas de uso aproximamente.

• Quite los filtros modulares
  -Gire el filtro de carbono para retirarlo
• Haga la operation contra para colocar un nuevo bajo.
  -Vuelva poner los filtros modulares

LIMPIEZA DE LA SUPERFICIE EXTERIOR

Para limpiar el exterior de la campana extractora utilise agua con jabon; no utilise cremas para fregar, ni detergentes corrosivos, ni estropajes o cepillos. Séquela con un trapo humedo y suave.

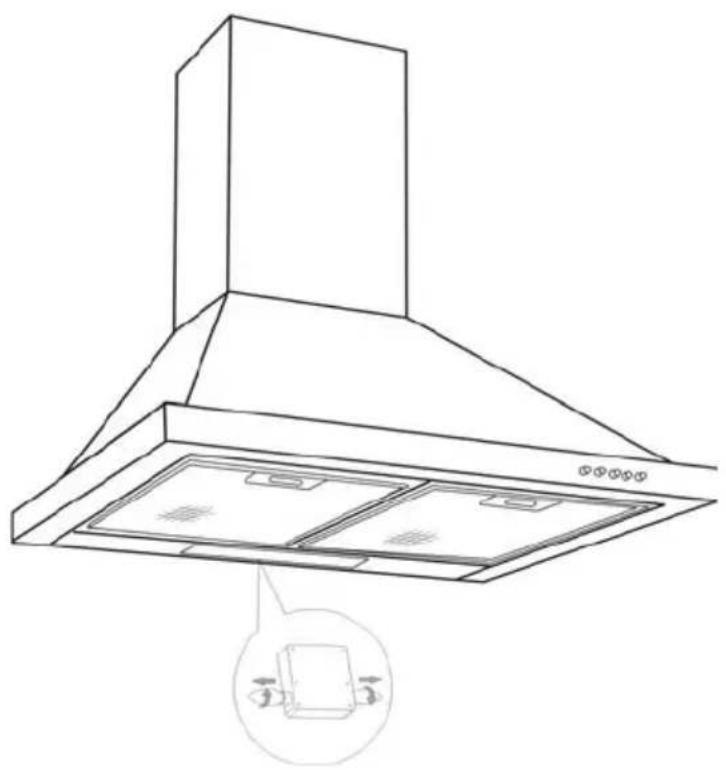

CAMBIO DE LA BOMBILLA

Atencion

Antes de realizarrialquier intervencion,debera dejar la campana sin tension,bien desenchufandola o bien actionando el disyuntor.

Modelo con bombilla halógena

• Quite la tulipa

—Cambie la bombilla halógena

—Vuelva colocar el Conjunto realizando las

operoxiones en sentido inverso.

Atencion

Antes de realizarrialquier intervencion,debera dejar la campana sin tension,bien desenchufandola o bien actionando el disyuntor.

MANTENIMIENTO DEL APARATO

MANTENIMIENTO	QUE DEBE HACER	PRODUCTOS/ACCESORIOS A EMPLEAR
Carcasa y accesorios	No实用性 nunca estropajes metálicos, productos abrasivos o ceipillos demasiadouros.	Para limpiar el chasis y ojo de buey de iluminación, utilise exclusiviamente productos de limpieza del commercio diluidos en agua, aclare después con agua ySEQe con un trapo suave.
Filtro modular	Este filtro retiene los vaporesGRA-los y el polvo. Es el elemento que garantiza una parte importante de la eficacidia de la campana.Si hubiera manchas persistentes,utilice una crema no abrasiva y aclare con agua limpia.	Límpielo con un producto de limpieza del commercio, aclárela abundmente y séquela. La limpieza se pueda hacer en el lavavajillas, en posición vertical(Noponer en contacto con la vajilla sucia o con cubiertos de plata)
Filtro carbono activo	Este filtro retiene los olores y se debecae alter al menos una vez al año, enfunción de su uso.Pida estasiltros a su vendedor (con la referencia indicada en la placacdecharacteristicaske sesencuentra en el interior de la campana) y anote la Fecha del cambio.

Para Maintener el aparato en buen estado, le recomendamos que utilize los productos de manutenimiento Clearit.

Los conocimientos y la experiencia de los profesionales

al增值服务de los particulares

Clearit le propone produits professionnelles y SOLUTIONES adecuadas para elostenimiento cotidiano de sus aparatos electrodomesticos y su cocina.

LosURTARo en laventa en su distribuidor habitual, junto con toda una linea de productos accesarios y consumibles.

SINTOMAS	SOLUCIONES
La campana no funciona…	Compruebe que : • no hay un corte de corriente. • se ha selección una velocidad.
El rendimiento de la campana es insufiente...	Compruebe que : • la velocidad del motor que ha selecciónado es suficiente para la cantidad de homo y el vapor de agua producido. • la cucina esta suficientamente ventilada para que puedaentrar aire. • el filtro de carbono no esta gastado (campana en version reciclaje).
La campana se ha paradornasistemas estáfunctiónando.	Compruebe que : • no hay un corte de corriente. • no se ha Activado eldispositivo de corte omnipolar.

6 / SERVICIO TECNICO ES

Las intervenciones que requiera laquinadeferan ser efectuadas:

• por el revendedor,

• o porrialquier profesionala qualificado depositario de la marca.

Al llamar,mentione la referencia completa de la maquina (modelo, tipo y numero de series).

Estos datos figuran en la plac de identificacion situada en laquina.
