Type de produit	Amplificateur de puissance stéréo
Marque	Micromega
Modèle	PW400
Puissance par canal (4 Ω)	400 W
Distorsion THD (20 Hz – 20 kHz)	< 0,05 %
Bruit résiduel en sortie	30 μV
Impédance d'entrée	100 kΩ
Impédance de sortie (1 kHz)	< 20 mΩ
Bande passante (-3 dB)	10 Hz – 50 kHz
Gain en tension	26 dB
Rendement à puissance max	92 %
Pertes au repos	8 W
Courant en veille (STBY)	10 mA
Limite de courant max	20 A
Consommation électrique	900 W
Dimensions (L × P × H)	430 × 300 × 70 mm
Poids	13,0 kg
Entrées	1 paire XLR symétrique, 1 paire Cinch asymétrique (sélectionnable)
Sorties haut-parleurs	Doubles bornes pour bi-câblage
Fonctions spéciales	Standby Link (synchronisation avec préampli PA-20/AP-180), bi-amplification passive possible
Protection	Led rouge en cas de défaut, mise en veille automatique
Garantie	2 ans à partir de la date d'achat
Accessoires fournis	Cordon secteur
Entretien	Conserver l'emballage d'origine pour tout transport ; nettoyer avec un chiffon doux et sec

FOIRE AUX QUESTIONS - PW400 Micromega

Comment choisir entre les entrées XLR et Cinch ?

Utilisez les commutateurs à glissière situés sous l'appareil (près des pieds arrière). Positionnez-les sur XLR pour les entrées symétriques ou sur CINCH pour les entrées asymétriques. Un mauvais réglage n'empêche pas le fonctionnement mais réduit les performances.

Comment configurer la bi-amplification passive ?

Demandez à votre revendeur des cavaliers spécifiques pour les logements situés sous les commutateurs de sélection d'entrée. Insérez-les des deux côtés, puis branchez le câble de modulation sur IN-CH1 ou IN-CH2 (les deux canaux produisent le même signal). Nous recommandons de faire appel à un professionnel.

Que faire si la LED avant devient rouge ?

Cela indique un défaut sur un module de puissance. Éteignez l'amplificateur avec l'interrupteur secteur à l'arrière. Si le voyant reste rouge à la remise sous tension, contactez votre revendeur.

Comment utiliser la fonction Standby Link ?

Raccordez un câble ST-LINK Micromega entre la prise STANDBY LINK OUT de votre préamplificateur (PA-20/AP-180) et STANDBY LINK IN de l'amplificateur. Pour plusieurs amplificateurs, faites une chaîne en reliant OUT du premier au IN du second. Utilisez exclusivement des câbles Micromega.

Puis-je mettre l'amplificateur en veille avec la télécommande ?

Oui, si le Standby Link est connecté à un PA-20/AP-180, les touches AMP, AVP et STBY de la télécommande Micromega permettent de contrôler la mise en/hors fonction du système.

Comment brancher des enceintes en bi-câblage ?

Utilisez les doubles bornes haut-parleur. Connectez un câble pour les aigus et un autre pour les graves en respectant la polarité. Le bi-câblage est recommandé pour de meilleurs résultats.

Quelle section de câble haut-parleur est recommandée ?

Les bornes acceptent des câbles jusqu'à 10 mm² de section et des fiches bananes. Utilisez un câble de bonne qualité.

Que faire en cas de surchauffe ?

Assurez une ventilation adéquate : laissez au moins 30 cm au-dessus de l'appareil. Ne placez jamais d'autre appareil au-dessus de l'amplificateur. Si le problème persiste, éteignez l'appareil et contactez votre revendeur.

La garantie est-elle valable si je n'ai pas l'emballage d'origine ?

Non, la garantie s'annule si l'appareil n'est pas expédié dans son emballage d'origine. Conservez-le ainsi que la facture d'achat.

Puis-je utiliser un cordon d'alimentation standard ?

Oui, mais vérifiez que la tension secteur (indiquée sur l'étiquette) correspond à celle de votre habitation. Utilisez le cordon fourni ou un équivalent adapté.

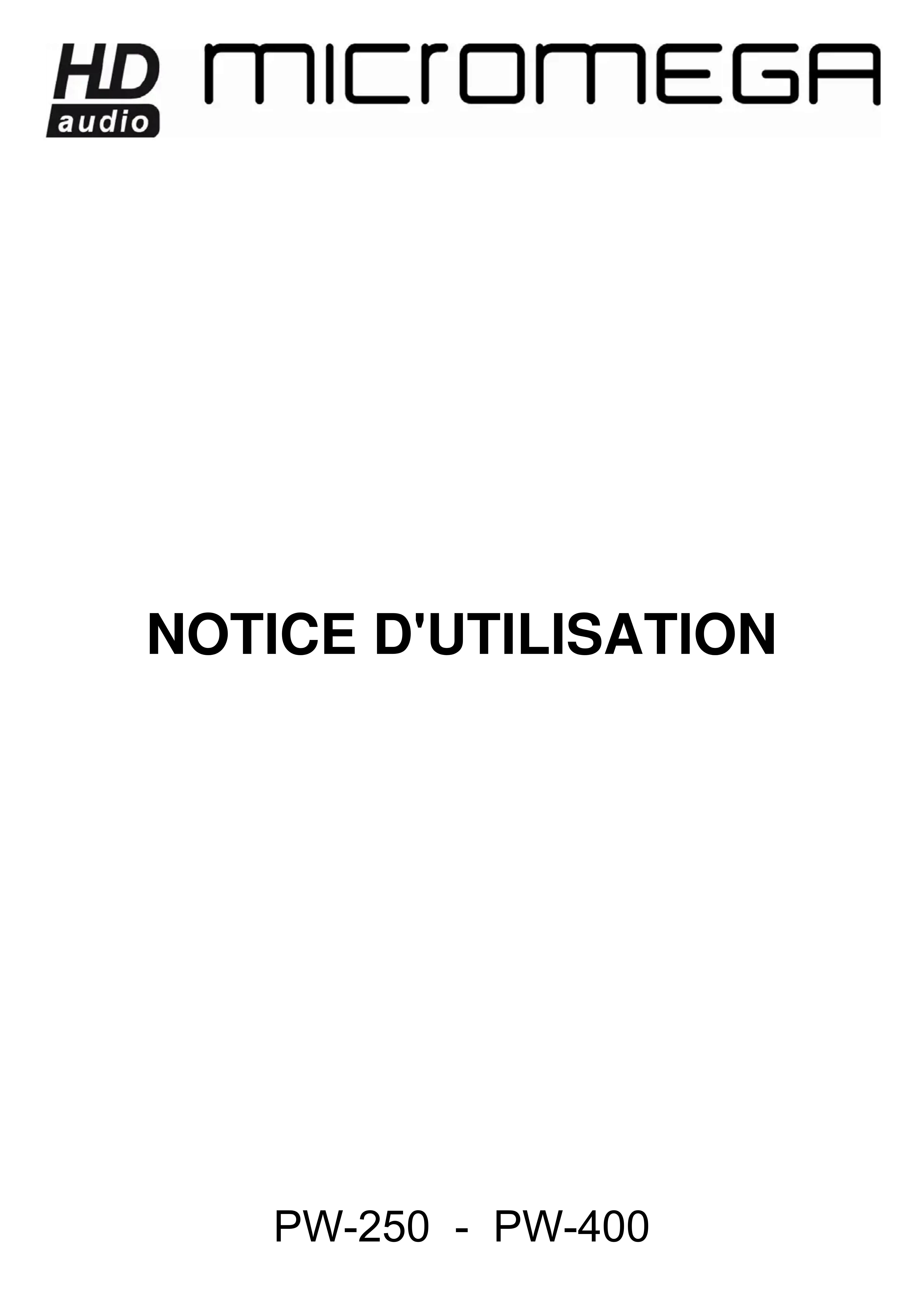

MODE D'EMPLOI PW400 Micromega

Nos you remercions d'avoir choisi I'un des deux amplificateurs de puissance PW-250 ou PW-400.

Ces amplificateurs se différencient avant tout par leur puissance. Cette notice est donc commune aux deux modeles.

Ces appeareils allient une tres haute qualite de restitution sonore a une tres grande facilitie d'utilisation. La lecture de ce manuel d'instruction n'est pas inutile et vous permettra de tirer le meilleur parti de toutes les fonctions originales de votre amplificateur.

VERIFICATION

Vérifiez avec attention l'etat du carton d'emballage. Si vous avez le moindre doute à ce sujet n'hésitez pas à contacter votre revendeur.

DEBALLAGE

Retirez avec le plus grand soin votre apparéel de son carton. Nous vous conseillons de conserver ce dernier dans un endroit sur et sec. Si vous devièez returner votre apparéel chez vosre revendeur, il vous faudrait impératifément le renvoyer dans son emballage d'origine car la garantie ne s'applique qu'à cette seule condition.

ACCESSIONS

En ouvrant le carton vous trouvrez les accessoires suivant: -Un cordon secteur.

TENSION SECTEUR

• Verifiez que la tension sector indiquée sur l'etiquette signalétique sur le coté du carton d'emballage et sous l'appareil est bien celle qui dessert votre habitation.

• Dans le cas contraire veillez contacter votre revendeur agreé.

INSTALLATION

Afin de profiter au maximum de tous les avantages de votre amplificateur, il est important de l'installer dans de bonnes conditions.

Nosu vovenscients,dans la mesure du possible, d'installer l'appearei sur les etagere s'drack ou d'un meubie hi-fi ainf d'évitant tout echauffement excessif.

ATTENTION!

Si vous choisissez, pour une question de place ou d'esthétique, d'empier plusieurs apparéels, il est imperatif de placer l'amplificateur sur le sommet de la pile. Ne placer jamais un apparéil au dessus de votre amplificateur. Il est conseilé de laisser un espace libre d'environ 30 cm au dessus de celui - ci afin de lui assurer une bonne ventilation.

RACCORDEMENTS MODULATION

Raccordez votre apparéil au moyen du cable secteur fourni avec votre apparéil et vérifie que l'interrupteur Marche-Arret est sur O.

Raccordez ensuite les sorties analogiques de votre préamplificateur aux entrentes respectifs de votre amplificateur de puissance.

Votre amplificateur est muni d'entree symétriques avec des connecteurs professionnels de type XLR et des entrees asymétriques avec des connecteurs CINCH. Un commutateur a glissière pour chaque canal situé sur le dessous de l'appareil de chaque cote des pieds arrerées gauche et droit permet de selectionner le type d'entrée. Par défaut votre amplificateur est regle sur les entrees symétriques, les commutateurs a glissière étant positionnés sur XLR. Si vous souhaitez utiliser des entrees asymétriques, nous vous consellons demettre les commutateurs a glissière des canaux gauche et droit sur CINCH.

Dans tous les cas le mauvais positionnement des commutateurs à glissière n'empêchera pas toute amplificateur de marcher mais son fonctionnement sera loin d'être optimal.

Si vous utilisez 2 amplificateurs stéreo en bi-amplification passive, vos amplificateurs sont précâbliés pour qu'il soit possible de n'utiliser qu'un seul cable modulation par amplateur.

Voudevez alors demander àvoire revendeurs cavalliers specifiques queyou viendrez inserer dans les logements situes sous les commutateurs a glissiere de selection des entrées et indiques comme suit:PASSIVE BIAMPBRIDGE.

Une fois que les cavaliers seront insérés des deux cotés, vous pourrez alors brancher le cable de modulation soit sur IN-CH1 ou IN-CH2. Les deux canaux de l'appareil produit le même signal.

Nous vous conseillons vivement de faire appel à votre revendeur pour ce type d'installation.

RACCORDEMENTS HAUT PARLEURS

Raccordez vos enceintes acoustiques aux bornes haut-parleur de votre apparéil en veillant à respecter la polarité du signal.

Votre amplificateur est equipe de doubles bornes pour un bi-cablage de vos enceintes si celles-ci le permettent. Dans ce cas nous vous conseillons vivement d'utiliser cette option qui vous donnae d'excellents résultats.

Les bornes haut-parieurs de qualite exceptionnelle vous permettent d'utiliser des fiches bananes ou du cable haut-parleur dont la section peut atteindre 10mm^2

Il est important d'utiliser un cable haut-parleur de bonne qualite pour obtenir le meilleur résultat possible.

STANDBYLINK

Vos amplifieurs sont equipments de deux prises jack situées au dessus du bloc secteur nommées STANDBY LINK IN et OUT.

Ces prises permettent la synchronisation de votre apparéel avec la mise en et hors standby de leur préamplificateur PA-20 ou de leur processeur audio AP-180.

Pour utiliser cette fonctionnalité vousdezvezvousprocueraupresdevoretrevendeur un cordon Micromega ST-LINK specifique. Ces cordons existen en plusieurs longueurs ou peuvent etre réalisés sur demandepour toute longueur spéciale.

Si vous avez plusieurs amplificateurs de puissance vous pouvez creer une chaime qui permettra de synchroniser le mise en et hors fonction de tous vos apparellis. Raccordez cette PA-20 ou votre AP-180 au premier amplificateur de puissance comme indiqued ci-dessus. Utilisez alors un second cordon Micromega ST-LINK et raccordez-le entre STANDBY LINK OUT de leur premier amplificateur et STANDBY LINK IN de leur second amplificateur.

Dans tous les cas vous ne devze utiliser que des cordons ST-LINK Micromega. Dans le cas contraire vous pourriez endommager vos apparels.

MISE SOUS TENSION

Après avoir effectué tous les raccordements vous pouvez alorsmettre vosamplificateur sous tension en agissant sur l'interrupteur Marche-Arrét situé à gauche du bloc secteur à l'arrière de l'appareil. La led située sur la face avant de l'appareil sous le bouton STBY s'allume en bleu. Notre amplificateur de puissance est en STBY.

Exerzez une courte pression sur la touche STBY située au centre de la face avant. La led clignote pendant 2 secondes puis s'éclaire de façon plus lumineuse en bleu-vert. Your amplificateur est en fonction.

Si vous avez raccordéVote amplificateur de puissance à votre PA-20 ou votre AP-180 par le biais du STANDBY LINK, c'est la touche STBY de cette PA-20 ou de cette AP-180 qui mettra leur amplificateur en fonction. Lorsque le STANDBY LINK est raccordévous ne pouvez pasmettre en fonctionvote amplificateur de puissance si vous PA-20 ouvoire AP-180 sont en STBY.Par contre si vous souhaitezmettre toute amplificateur de puissance en veille alors quevoitra PA-20 est en fonction, vous pouvez le faire.Cette option est utile pour I'ecoute au casque lorsqu'on ne sahouta pas utiliser son amplificateur de puissance.

Lorsquevoi amplificateur est raccordé à VOYPA-20 ou a VOYAP-180 par le biais du STANDBY LINK, les touches AMP, AVP et STBY de voie telecommande Micromega you permectenment de contrcler la mise en et hors fonction de voie système

Si un dernier majoreur apparaisseait sur l'oun ou l'autre des modules de puissance de voire amplificateur, l'appareil se mettrait immediatement en protection et la led situee sur la face avant de sua rmentificateur sallumerait en rouge.

Voudevez alors eteindre votre amplificateur en agissant sur linterupteur Marche-Arret situé a gauche du bloc secteur à l'arriere de l'appareil. Si la led s allume always en rouge lorsque vous essayez de remetre votre amplificateur sous tension, vous devez alors contacter voire revendeur.

\section*{Caracteristiques Audio}

Puisance par canal / 4Ω (PW-250) 250W
Puisance par canal / 4Ω (PW-400) 400W
Distorsion THD Pmax /2 (20Hz-20kHz) < 0.05%
Bruit résiduel en sortie (20Hz-20kHz) 30μV
Impedance d'entree 100kΩ
Impedance de sortie (1kHz) < 20mΩ
Bande passante (-3dB) 10Hz-50kHz
Gain en tension 26dB
Rendement à Pmax 92%
Pertes au repos 8W
Courant en STBY 10mA
Limite courant max 20A

Alimentation

Consommation electrique (PW-250) 600 W

(PW-400) 900 W

Dimensions:(LXPxHmm) 430x300x70

Poids (PW-250) 12.0 kg

(PW-400) 13.0 kg

GARANTIE

Votre amplificateur de puissance est garanti 2 ans à partir de la date d'achat.

Si vous appeareil necessitiesait une intervention, vous devriez le ramener au revendeur apres duquel vous aviez effectue�te achat,dans son emballage d'origine accompagne de la facture d'achat.

La garantie couvre les vices de fabrication à l'exclusion de tout autre dommage tel que :

• Un accident
  -Une négligence
  -Une erreur de manipulation
• Une installation non conforme auprésent manuel
• Une intervention effectuee par des personnes non-habilitées
• Les dégats dus au transport (Les dégats ne seront pris en compte par le transporter qu'a condition d'avoir émis auprès de celui-ci les réserves légales d'utilisation lors de la livraison.)

ATTENTION: La garantie s'annule d'office si vous appeareil n'est pas expedié dans son emballage d'origine ou si le numero de série a été effacé ou changé.

Certificat de Garantie Cachet du Revendeur

Date d'achat

N^ de Serie
