Type de produit	Amplificateur de puissance stéréo
Modèle	PW250
Marque	Micromega
Puissance par canal (4 Ω)	250 W
Distorsion harmonique (THD)	< 0,05 % (20 Hz – 20 kHz)
Bruit résiduel en sortie	30 μV (20 Hz – 20 kHz)
Impédance d'entrée	100 kΩ
Impédance de sortie (1 kHz)	< 20 mΩ
Bande passante	10 Hz – 50 kHz (-3 dB)
Gain en tension	26 dB
Rendement à pleine puissance	92 %
Consommation électrique	600 W
Consommation au repos	8 W
Courant en veille (STBY)	10 mA
Alimentation secteur	Vérifier la tension sur l'étiquette (ex. 230 V)
Dimensions (L × P × H)	430 × 300 × 70 mm
Poids	12,0 kg
Entrées analogiques	Symétriques XLR et asymétriques CINCH (sélectionnables)
Sorties haut-parleur	Doubles bornes pour bi-câblage, accepte fiches banane ou câble jusqu'à 10 mm²
Fonctionnalités spéciales	STANDBY LINK (synchronisation avec préampli PA-20/AP-180), protection thermique
Accessoires fournis	Cordon secteur
Garantie	2 ans à compter de la date d'achat
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de liquides.
Sécurité	Laisser un espace libre de 30 cm au-dessus pour la ventilation ; ne pas empiler d'autres appareils dessus ; utiliser uniquement des cordons ST-LINK Micromega.

FOIRE AUX QUESTIONS - PW250 Micromega

Comment brancher le Micromega PW250 à mon préamplificateur ?

Branchez les sorties analogiques de votre préamplificateur aux entrées de l'amplificateur. Vous avez le choix entre les entrées symétriques (XLR) et asymétriques (CINCH). Le sélecteur à glissière sous l'appareil permet de choisir le type d'entrée. Par défaut, il est sur XLR.

Puis-je utiliser des câbles RCA (CINCH) avec le PW250 ?

Oui, il suffit de basculer le commutateur à glissière de chaque canal sur la position CINCH (situé sous l'appareil). Le mauvais positionnement n'empêche pas le fonctionnement mais dégrade les performances.

Comment utiliser la fonction STANDBY LINK ?

Vous devez vous procurer un cordon Micromega ST-LINK spécifique. Branchez-le entre la sortie STANDBY LINK OUT de votre préamplificateur (PA-20 ou AP-180) et l'entrée STANDBY LINK IN de l'amplificateur. Ainsi, l'amplificateur suivra l'état de veille du préamplificateur.

Que faire si la LED avant devient rouge ?

Cela indique un défaut sur un module de puissance. L'amplificateur se met en protection. Éteignez-le avec l'interrupteur Marche-Arrêt. Si la LED reste rouge au rallumage, contactez votre revendeur.

Puis-je bi-câbler mes enceintes avec le PW250 ?

Oui, l'amplificateur possède des doubles bornes haut-parleur. Si vos enceintes le permettent, le bi-câblage améliore les performances. Utilisez des câbles de qualité et respectez la polarité.

Comment installer plusieurs amplificateurs PW250 en chaîne STANDBY ?

Branchez le premier amplificateur au préampli via STANDBY LINK. Ensuite, reliez la sortie STANDBY LINK OUT du premier à l'entrée STANDBY LINK IN du second, et ainsi de suite. Utilisez exclusivement des cordons Micromega ST-LINK.

Quels câbles haut-parleur recommandez-vous ?

Utilisez des câbles de bonne qualité. Les bornes acceptent des sections jusqu'à 10 mm² et des fiches bananes. Un câble de qualité optimise la restitution sonore.

Puis-je placer un autre appareil au-dessus du PW250 ?

Non, ne placez jamais d'appareil au-dessus de l'amplificateur. Laissez un espace libre d'environ 30 cm au-dessus pour assurer une ventilation correcte. Si vous empilez des appareils, placez l'amplificateur tout en haut.

Comment nettoyer mon amplificateur PW250 ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez jamais de produits abrasifs, de solvants ou de liquides qui pourraient pénétrer dans l'appareil.

Que faire en cas de panne ?

Vérifiez d'abord que la tension secteur correspond à celle indiquée sur l'appareil. Si le problème persiste, contactez votre revendeur. Pour la garantie, conservez l'emballage d'origine et la facture. N'ouvrez pas l'appareil : seule une personne habilitée doit intervenir.

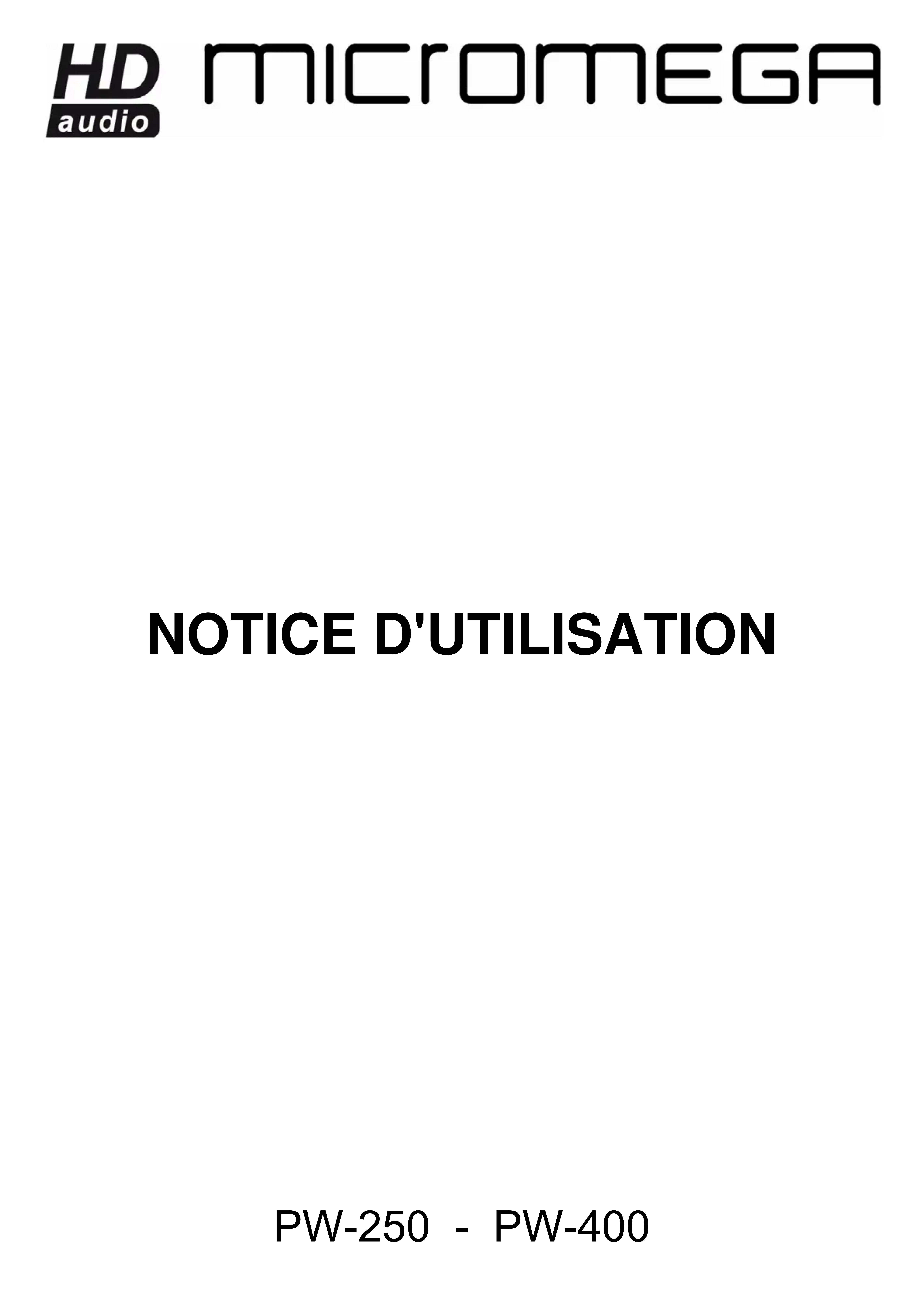

MODE D'EMPLOI PW250 Micromega

Nosusyouremercionsd'avoirchoisiI'undesdeux amplificateursdupuissancePW-250ouPW-400.

Ces amplificateurs se différencient avant tout par leur puissance. Cette notice est donc commune aux deux modeles.

Ces appeareils allient une tres haute qualite de restitution sonore a une tres grande facilitie d'utilisation. La lecture de ce manuel d'instruction n'est pas inutile et vous permettra de tirer le meilleur parti de toutes les fonctions originales de votre amplificateur.

VERIFICATION

Vérifiez avec attention l'etat du carton d'emballage. Si vous avez le moindre doute à ce sujet n'hésitez pas à contacter votre revendeur.

DEBALLAGE

Retirez avec le plus grand soin votre apparéel de son carton. Nous vous conseillons de conserver ce dernier dans un endroit sur et sec. Si vous devièez returner votre apparéel chez vosre revendeur, il vous faudrait impératifément le renvoyer dans son emballage d'origine car la garantie ne s'applique qu'à cette seule condition.

ACCESSIONS

En ouvrant le carton vous trouvrez les accessoires suivant: -Un cordon secteur.

TENSION SECTEUR

• Vérifie que la tension sector indiquée sur l'étiquette signaétique sur le coté du carton d'emballage et sous l'appareil est bien celle qui dessert toute habitation.
• Dans le cas contraire veuillage contacter votre revendeur/agree.

INSTALLATION

Afin de profiter au maximum de tous les avantages de votre amplificateur, il est important de l'installer dans de bonnes conditions.

Nosu vovenscients,dans la mesure du possible, d'installer l'appearei sur les etagere s'drack ou d'un meubie hi-fi ainf d'évitent tout echauffement excessif.

ATTENTION!

Si vous choisissez, pour une question de place ou d'esthétique, d'empier plusieurs apparéels, il est imperatif de placer l'amplificateur sur le sommet de la pile. Ne placer jamais un apparéil au dessus de votre amplificateur. Il est conseilé de laisser un espace libre d'environ 30 cm au dessus de celui - ci afin de lui assurer une bonne ventilation.

RACCORDEMENTS MODULATION

Raccordez votre apparéil au moyen du cable secteur fourni avec votre apparéil et vérifie que l'interrupteur Marche-Arret est sur O.

Raccordez ensuite les sorties analogiques de votre préamplificateur aux entrées respectés de cette amplificateur de puissance.

Votre amplificateur est muni d'entree symétriques avec des connecteurs professionnels de type XLR et des entrees asymétriques avec des connecteurs CINCH. Un commutateur a glissière pour chaque canal situé sur le dessous de l'appareil de chaque cote des pieds arrerées gauche et droit permet de selectionner le type d'entree. Par défaut votre amplificateur est regle sur les entrees symétriques, les commutateurs a glissière etant positionnés sur XLR. Si vous souhaitez utiliser des entrees asymétriques, nous vous consellons demettre les commutateurs a glissiere des canaux gauche et droit sur CINCH.

Dans tous les cas le mauvais positionnement des commutateurs à glissière n'empêchera pas votre amplificateur de marcher mais son fonctionnement sera loin d'être optimal.

Si vous utilisez 2 amplificateurs stéreo en bi-amplification passive, vos amplificateurs sont précâbliés pour qu'il soit possible de n'utiliser qu'un seul cable modulation par amplateur.

Voudevez alors demander àvoire revendeurs cavalliers specifiques queyou viendrez inserer dans les logements situes sous les commutateurs a glissiere de selection des entrées et indiques comme suit:PASSIVE BIAMPBRIDGE.

Une fois que les cavaliers seront insérés des deux cotés, vous pourrez alors brancher le cable de modulation soit sur IN-CH1 ou IN-CH2. Les deux canaux de l'appareil produit le même signal.

Nous vous conseillons vivement de faire appel à votre revendeur pour ce type d'installation.

RACCORDEMENTS HAUT PARLEURS

Raccordez vos enceintes acoustiques aux bornes haut-parleur de votre apparéil en veillant à respecter la polarité du signal.

Votre amplificateur est equipe de doubles bornes pour un bi-cablage de vos enceintes si celles-ci le permettent. Dans ce cas nous vous conseillons vivement d'utiliser cette option qui vous donnae d'excellents résultats.

Les bornes haut-parieurs de qualite exceptionnelle vous permettent d'utiliser des fiches bananes ou du cable haut-parleur dont la section peut atteindre 10mm^2

Il est important d'utiliser un cable haut-parleur de bonne qualite pour oblirer le meilleur résultat possible.

STANDBYLINK

Vos amplifieurs sont equipes de deux prises jack situées au dessus du bloc secteur nommées STANDBY LINK IN et OUT.

Ces prises permettent la synchronisation de votre apparéel avec la mise en et hors standby de leur préamplificateur PA-20 ou de leur processeur audio AP-180.

Pour utiliser cette fonctionnalité vousdezvezvousprocueraupresdevoretrevendeur un cordon Micromega ST-LINK specifique. Ces cordons existen en plusieurs longueurs ou peuvent etre réalisés sur demandepour toute longueur spéciale.

Si vous avez plusieurs amplificateurs de puissance vous pouvez creer une chaine qui permettra de synchroniser le mise en et hors fonction de tous vos apparéels. Raccordez cette PA-20 ou votre AP-180 au premier amplificateur de puissance comme indiqué ci-dessus. Utilisé alors un second cordon Micromega ST-LINK et raccordez-le entre STANDBY LINK OUT de leur premier amplificateur et STANDBY LINK IN de leur second amplificateur.

Dans tous les cas vous ne devez utiliser que des cordons ST-LINK Micromega. Dans le cas contraire vous pourriez endommager vos apparels.

MISE SOUS TENSION

Après avoir effectué tous les raccordements vous pouvez alorsmettre vosamplificateur sous tension en agissant sur l'interrupeur Marche-Arrét situé à gauche du bloc secteur à l'arrière de l'appareil. La led située sur la face avant de l'appareil sous le bouton STBY s'allume en bleu. Notre amplificateur de puissance est en STBY.

Exercez une courte pression sur la touche STBY située au centre de la face avant. La led clignote pendant 2 secondes puis s'éclaire de façon plus lumineuse en bleu-vert. Your amplificateur est en fonction.

Si vous avez raccordé votre amplificateur de puissance à votre PA-20 ou votre AP-180 par le bais du STANDBY LINK, c'est la touche STBY de votre PA-20 ou de votre AP-180 qui mettra votre amplificateur en fonction. Lorsque le STANDBY LINK est raccordé vous ne pouze pasmettre en fonction leur amplificateur de puissance si votre PA-20 ou votre AP-180 sont en STBY. Par contre si vous souhaitezmettre toute amplificateur de puissance en veille alors quevoithe PA-20 est en fonction, vous pouze le faire. Cette option est utile pour I'ecoute aucasque lorsque I'on ne saouhaite pas utiliser son amplificateur de puissance.

Lorsquevoi amplificateur est raccordé à VOYPA-20 ou a VOYAP-180 par le biais du STANDBY LINK, les touches AMP, AVP et STBY de voie telecommande Micromega you permectenment de contrcler la mise en et hors fonction de voie système

Si un dernier majoreur apparaissait sur l'un ou l'autre des modules de puissance de votre amplificateur, l'appareil se mettrait immediatement en protection et la lied situee sur la face avant de sua对面 amplificateur s'alum Emerit en rouge.

Vouve devez alors eteindre vaue amplifieur en agissant sur linterupteur Marche-Arret situé a gauche du bloc secteur à l'arriere de l'appareil. Si la led sallume tous en rouge lorsque vous essayez de remetre vaue amplifieur sous tension, vous nevez alors contacter voire revendeur.

\section*{Caracteristiques Audio}

Puisance par canal / 4Ω (PW-250) 250W
Puisance par canal / 4Ω (PW-400) 400W
Distorsion THD Pmax /2 (20Hz-20kHz) < 0.05%
Bruit résiduel en sortie (20Hz-20kHz) 30μV
Impedance d'entree 100kΩ
Impedance de sortie (1kHz) < 20mΩ
Bande passante (-3dB) 10Hz-50kHz
Gain en tension 26dB
Rendement à Pmax 92%
Pertes au repos 8W
Courant en STBY 10mA
Limite courant max 20A

Alimentation

Consommation electrique (PW-250) 600 W

(PW-400) 900 W

Dimensions:(LxPxHmm) 430x300x70

Poids (PW-250) 12.0 kg

(PW-400) 13.0 kg

GARANTIE

Votre amplificateur de puissance est garanti 2 ans à partir de la date d'achat.

Si vous appeareil necessitiesait une intervention, vous devriez le ramener au revendeur apres duquel vous aviez effectue�te achat,dans son emballage d'origine accompagne de la facture d'achat.

La garantie couvre les vices de fabrication à l'exclusion de tout autre dommage tel que :

• Un accident
  -Une négligence
  -Une erreur de manipulation
• Une installation non conforme auprésent manuel
• Une intervention effectuee par des personnes non-habilitées
• Les dégats dus au transport (Les dégats ne seront pris en compte par le transporteur qu'a condition d'avoir émis auprès de celui-ci les réserves légales d'utilisation lors de la livraison.)

ATTENTION: La garantie s'annule d'office si vous appeareil n'est pas expedié dans son emballage d'origine ou si le numero de série a ete efface ou change.

Certificat de Garantie Cachet du Revendeur

Date d'achat

N° de Série
