MODE D'EMPLOI EvoW108PCI OVISLINK

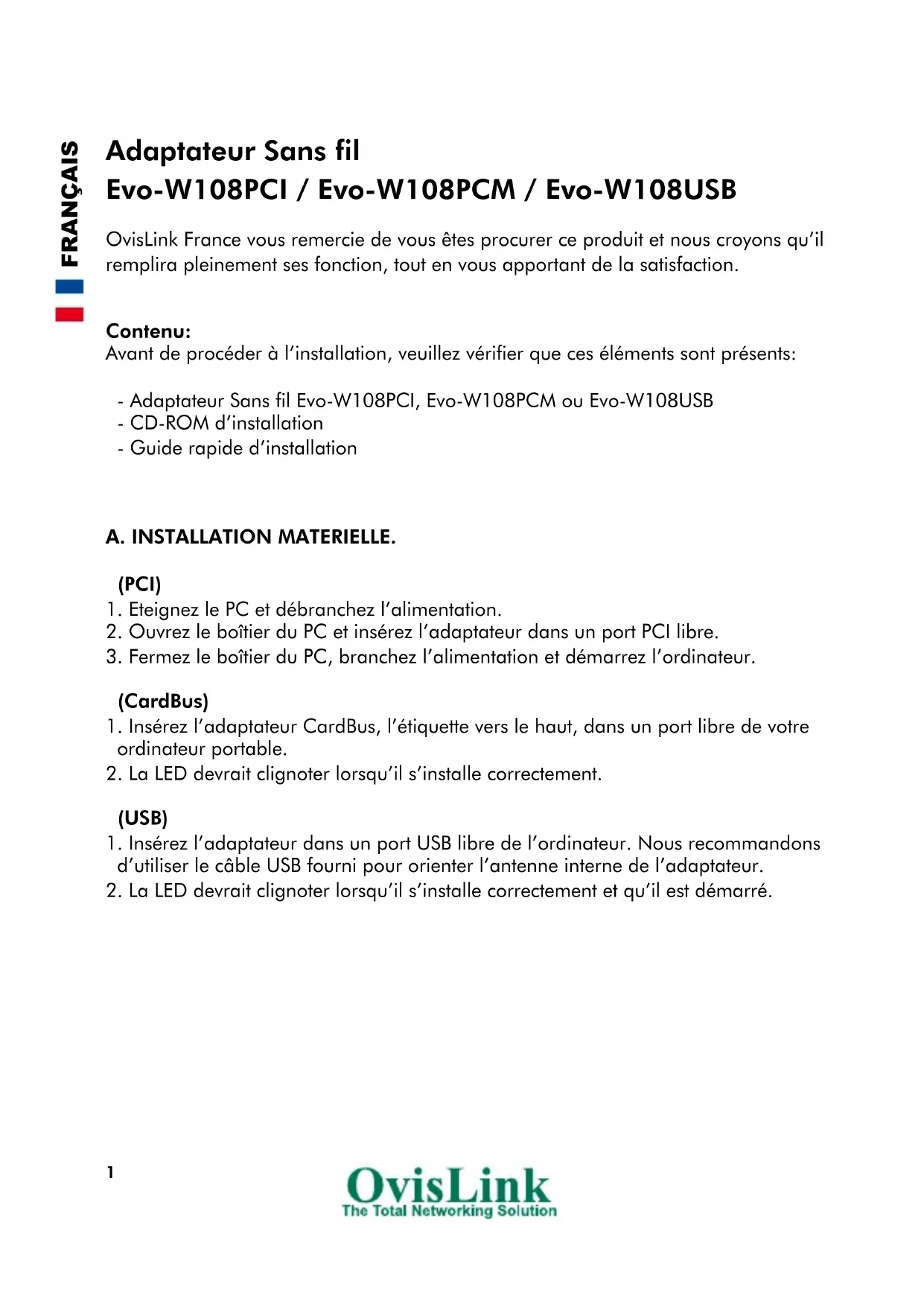

ADAPTER Guide d’installation rapide1 Adaptateur Sans fil Evo-W108PCI / Evo-W108PCM / Evo-W108USB OvisLink France vous remercie de vous êtes procurer ce produit et nous croyons qu’il remplira pleinement ses fonction, tout en vous apportant de la satisfaction. Contenu: Avant de procéder à l’installation, veuillez vérifier que ces éléments sont présents: - Adaptateur Sans fil Evo-W108PCI, Evo-W108PCM ou Evo-W108USB - CD-ROM d’installation - Guide rapide d’installation A. INSTALLATION MATERIELLE. (PCI)

1. Eteignez le PC et débranchez l’alimentation.

2. Ouvrez le boîtier du PC et insérez l’adaptateur dans un port PCI libre.

3. Fermez le boîtier du PC, branchez l’alimentation et démarrez l’ordinateur.

1. Insérez l’adaptateur CardBus, l’étiquette vers le haut, dans un port libre de votre

ordinateur portable.

2. La LED devrait clignoter lorsqu’il s’installe correctement.

1. Insérez l’adaptateur dans un port USB libre de l’ordinateur. Nous recommandons

d’utiliser le câble USB fourni pour orienter l’antenne interne de l’adaptateur.

2. La LED devrait clignoter lorsqu’il s’installe correctement et qu’il est démarré.

FRANÇAIS2 B. INSTALLATION LOGICIELLE.

1. Lorsque la fenêtre de Windows

apparaît, cliquez sur “Annuler”.

2. Insérez le CD fourni dans la boîte

de l’adaptateur et sélectionnez le système d’exploitation utilisé.

3. Suivez les étapes de l’assistant

en cliquant toujours sur “Suivant”.

4. Lorsque l’utilitaire et les pilotes

s’installent, le système prévient qu’il devra redémarrer l’ordinateur. Cliquez sur “Oui” et sur “Suivant” pour terminer l’installation. Note: Si un avis apparaît concernant la signature numérique, ne vous inquiétez pas et cliquez sur “Yes/Oui” ou “Continue Anyway/Continuer” pour terminer l’installation. FRANÇAIS3 C. VERIFICATION DE LA CONNEXION SANS FIL SOUS WINDOWS XP/2000. Après l’installation, une icône apparaîtra dans la barre des tâches. Cette icône montre la qualité du signal reçu. S’il est vert, le signal est excellent et vous pourrez utiliser le réseau sans fil. S’il est gris, suivez les étapes suivantes pour configurer manuellement la connexion sans fil:

1. Faîtes un double-clic sur l’icône de l’utilitaire OvisLink Wi-Fi. Ou cliquez sur Démarrer\

Programmes\OvisLink\OvisLink Wi-Fi. Une fois l’utilitaire chargé, cliquez sur l’onglet “Profile Management”.

2. Cliquez sur “Scan” et les réseaux

disponibles apparaîtront.

3. Cliquez sur “Refresh” pour

actualiser la liste.

4. Sélectionnez un réseau et cliquez

sur “Activate” pour vous connecter au réseau disponible. S’il n’existe aucun profil pour ce réseau, une fenêtre s’ouvrira. Entrez un nom pour le profil et cliquez sur “OK” pour créer le profil réseau. FRANÇAIS4 Note: Si le réseau sans fil est sécurisé, allez sur l’onglet “Security” et sélectionnez le cryptage utilisé. Cliquez sur “Configure” pour introduire la clé. Si vous utilisez du WEP, n’oubliez pas d’utiliser le mode “Shared”. Nous recommandons de désactiver la gestion du réseau sans fil par Windows. Allez dans Panneau de contrôle\Connexions réseau\ et effectuez un clic droit sur la Connexion réseau sans fil, puis cliquez sur Propriétés. Allez sur l’onglet Configuration du réseau sans fil et décochez Utiliser Windows ... Validez en cliquant sur OK. FRANÇAIS5 Canaux Le standard 802.11b/g supporte les canaux de 1 à 14. Le tableau suivant montre les canaux disponibles dans plusieurs pays différents. Pays Canaux autorisés EE.UU (FCC) Canal 1~11 Canada (IC) Canal 1~11 Europe (ETSI) Canal 1~13 Espagne Canal 10~11 France Canal 1~13 Japon Canal 1~14 Caractéristiques techniques Evo-W108PCI:

• Antenne: Connecteur R-SMA avec antenne dipolaire de 2dBi

• Bande de fréquence: 2.412 GHZ ~ 2.4835 GHZ

• Fonctions: - Cryptage WEP(64/128/152 bits) - Cryptage WPA avec TKIP/AES. - IEEE 802.1x - Wireless Roaming

• Distance de transmission: Technologie “eXtended Range™” pour augmenter la portée

• Puissance de transmission: 18 dBm

• Systèmes d’exploitation: Windows 98SE / ME / 2000 / XP FRANÇAIS6 Caractéristiques techniques Evo-W108PCM:

• Bande de fréquence: 2.412 GHZ ~ 2.4835 GHZ

• Fonctions: - Cryptage WEP(64/128/152 bits) - Cryptage WPA avec TKIP/AES - IEEE 802.1x - Wireless Roaming

• Distance de transmission: Technologie “eXtended Range™” pour augmenter la portée

• Puissance de transmission: 18 dBm

• Systèmes d’exploitation: Windows 98SE / ME / 2000 / XP Caractéristiques techniques Evo-W108USB:

• Compatible avec USB 2.0, 1.1, 1.0

• Bande de fréquence: 2412 ~ 2484 MHz ISM

• Fonctions: - Cryptage WEP(64/128/152 bits) - Cryptage WPA avec TKIP/AES - IEEE 802.1x - Wireless Roaming

• Distances: - Intérieur: 35 - 100 m. - Extérieur: 100 - 300 m.

• Systèmes d’exploitation: Windows 98SE / ME / 2000 / XP, Linux FRANÇAIS7 DECLARATION DE CONFORMITE : Par la présente, OvisLink déclare que les adaptateurs sont conformes avec les caractéristiques essentielles de la directive 1999/5/EC. L’importateur/fabricant suivant est responsable de cette déclaration de conformité : Société: OvisLink France SA Adresse: 16-18 Route de ROUEN, 27950 SAINT-MARCEL. France. Site internet: www.ovislink.fr Nom: Horia SCURTU Fonction: Gérant. Date: 25 10 2008 Signature: GARANTIE. Conditions de Garantie pour la France. Ce produit a passé les rigoureux contrôles de qualité, qui garantissent que le matériel fonctionne correctement, sans défauts de fabrication et qui permettra d’obtenir des performances élevées. Ce produit est garanti à vie et dans le cas où vous rencontreriez un quelconque défaut de fabrication ou de fonctionnement, il vous sera échanger contre un produit fonctionnel, neuf ou réparé, équivalent ou supérieur en caractéristiques. Pour connaître la procédure d’échange, prenez contact avec votre revendeur. La présente Garantie ne peut s’appliquer lors d’un dégât normal, de dégâts dûs à une mauvaise utilisation ou manipulation par une personne non qualifiée ou de l’évolution de produits tiers entraînant une incompatibilité. OvisLink ne sera pas responsable des dommages causés sur ce produit par un usage incorrecte. Pour plus d’informations, prenez contact avec OvisLink : Service Technique: 0891 700 704 e-mail: support@ovislink.fr Web: www.ovislink.fr FRANÇAISOvisLink declares that this devide is in compliance with the essential requirements and other relevant provisions of directive 1999/5/EC All other trademarks or registered trademarks are property of their respective holder
