Type de produit	Carte réseau sans fil PCI 32 bits
Modèle	EvoW542PCI
Marque	OvisLink
Standard sans fil	IEEE 802.11g / 802.11b
Débit maximum	54 Mbps (802.11g), 11 Mbps (802.11b)
Bande de fréquence	2.4 GHz
Sécurité sans fil	WEP 64/128 bits, WPA-PSK, WPA
Interface	PCI 32 bits
Antenne	Antenne externe avec connecteur SMA
Indicateurs LED	Power, Link/Act
Systèmes d'exploitation supportés	Windows 98SE/ME/2000/XP
Type de réseau	Infrastructure ou Ad-Hoc
Puissance d'émission ajustable	Oui, par paliers de 25%
Contenu du carton	Carte PCI, antenne externe, CD d'installation, manuel utilisateur
Garantie	Garantie à vie (échange contre neuf ou réparé)
Entretien	Nettoyer avec un chiffon doux sec. Ne pas utiliser de liquides ou aérosols.
Consommation énergétique	Alimentée par le slot PCI, mode économie d'énergie disponible (PSM)
Pays d'origine	France (importateur OvisLink SA)

FOIRE AUX QUESTIONS - EvoW542PCI OVISLINK

Comment installer la carte EvoW542PCI ?

Eteignez l'ordinateur et débranchez le câble d'alimentation. Ouvrez le boîtier, insérez la carte dans un emplacement PCI libre, refermez le boîtier, rebranchez l'alimentation et allumez. Insérez le CD d'installation et suivez l'assistant. Redémarrez le PC après l'installation des pilotes.

Quels systèmes d'exploitation sont compatibles ?

La carte est compatible avec Windows 98SE, ME, 2000 et XP. Les pilotes et utilitaires sont fournis pour ces versions.

Comment configurer la sécurité sans fil (WEP/WPA) ?

Double-cliquez sur l'icône dans la barre des tâches pour ouvrir le Configuration Utility. Sélectionnez votre réseau dans 'Site Survey', cliquez sur 'Add to Profile', puis dans l'onglet 'Authentication and Security', choisissez WEP ou WPA et entrez la clé ou la phrase de passe.

Que faire si la LED Power ne s'allume pas ?

Vérifiez que la carte est correctement insérée dans le slot PCI. Assurez-vous que l'ordinateur est allumé et que le pilote est installé. Si le problème persiste, testez la carte dans un autre slot PCI.

Puis-je connecter la carte à un réseau sans fil 802.11n ?

Non, la carte EvoW542PCI est uniquement compatible avec les standards 802.11b et 802.11g (54 Mbps maximum). Elle ne pourra pas se connecter à des réseaux 802.11n/ac/ax.

Comment activer le mode économie d'énergie (PSM) ?

Dans le Configuration Utility, lors de la création ou modification d'un profil, cochez l'option PSM (Power Saving Mode) dans l'onglet Configuration. Cela réduit la consommation électrique lorsque la carte est inactive.

Comment changer l'antenne de la carte ?

L'antenne externe se connecte via un connecteur SMA. Vous pouvez la remplacer par une antenne plus puissante compatible. Dévissez l'antenne existante et vissez la nouvelle.

La carte ne détecte aucun réseau sans fil, que faire ?

Vérifiez que le Wi-Fi est activé sur votre routeur. Assurez-vous que le pilote est correctement installé. Ouvrez l'utilitaire et cliquez sur 'Site Survey' pour lancer une recherche. Si rien n'apparaît, essayez de réinstaller les pilotes.

Comment configurer un réseau Ad-Hoc avec cette carte ?

Dans l'onglet Site Survey, cliquez sur 'Add to Profile'. Sélectionnez le type de réseau Ad Hoc, choisissez un canal (ex: 6) et un SSID. Assurez-vous que les autres périphériques utilisent les mêmes paramètres.

Quelle est la procédure de garantie ?

La carte bénéficie d'une garantie à vie. En cas de défaut de fabrication, contactez votre revendeur pour un échange. La garantie ne couvre pas les dommages dus à une mauvaise utilisation ou à des modifications non autorisées.

MODE D'EMPLOI EvoW542PCI OVISLINK

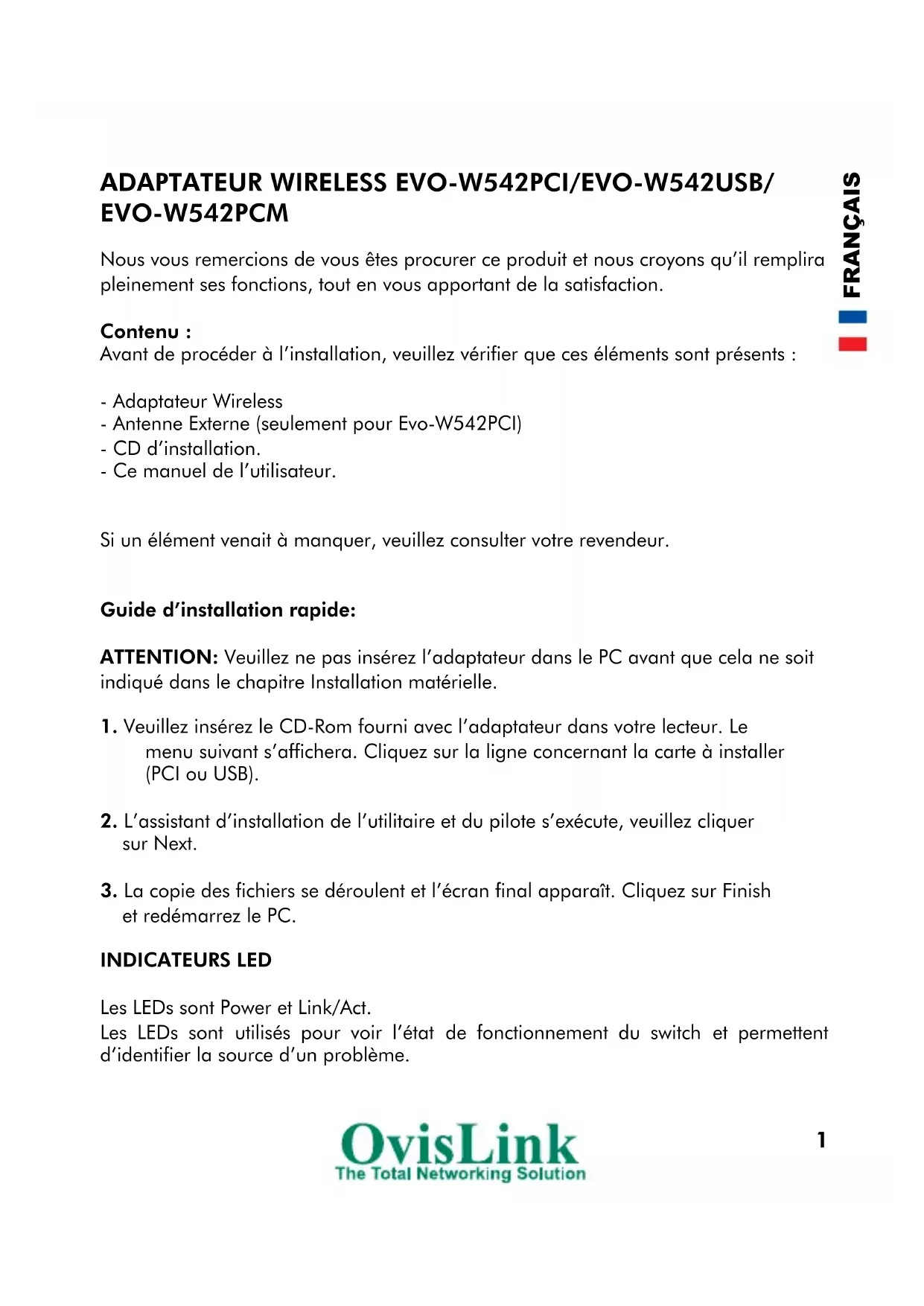

Guide d'installation rapide

OvisLink

Nous vous remercions de vous êtes procurer ce produit et nous croyons qu'il remplira pleinement ses fonctions, tout en vous apportant de la satisfaction.

Contenu :

Avant de procéder à l'installation, veuillez vérifier que ces éléments sont présents :

• Adaptateur Wireless
• Antenne Externe (seulement pour Evo-W542PCI)
• CD d'installation.
• Ce manuel de l'utilisateur.

Si un élément venait à manquer, veuillez consulter votre revendeur.

Guide d'installation rapide:

ATTENTION: Veuillez ne pas insérez l'adaptateur dans le PC avant que cela ne soit indiqué dans le chapitre Installation matérielle.

1. Veuillez insérez le CD-Rom fourni avec l'adaptateur dans votre lecteur. Le menu suivant s'affichera. Cliquez sur la ligne concernant la carte à installer (PCI ou USB).
2. L'assistant d'installation de l'utilitaire et du pilote s'exécute, veuillez cliquer sur Next.
3. La copie des fichiers se déroulent et l'écran final apparaît. Cliquez sur Finish et redémarrez le PC.

INDICATEURS LED

Les LEDs sont Power et Link/Act.

Les LEDs sont utilisés pour voir l'état de fonctionnement du switch et permettent d'identifier la source d'un problème.

Installation de l'adaptateur PCI.

Assurez vous que l'ordinateur est éteind et débranchez le câble d'alimentation de l'ordinateur. Ouvrez le boîtier et insérez la carte Sans fil PCI dans un port PCI de libre.

Une fois enfichée, refermez le boîtier, rebranchez le câble d'alimentation et rallumez l'ordinateur.

Installation de l'adaptateur CARDBUS.

Veuillez redémarrer l'ordinateur et lorsque Windows aura fini de se charger insérez la carte dans un emplacement libre de l'ordinateur.

Installation de l'adaptateur USB.

Veuillez redémarrer l'ordinateur et lorsque Windows aura fini de se charger insérez l'adaptateur dans un port USB libre de l'ordinateur.

Etats des LEDs:

La LED est allumé lorsque l'adaptateur est alimenté.

La LED clignote lorsqu'une connexion à un réseau sans fil est effective.

Configuration du réseau Wireless:

1. Une fois l'adaptateur installé, une icône apparaît dans la barre de tâche, à côté de l'horloge. Veuillez double-cliquer dessus.

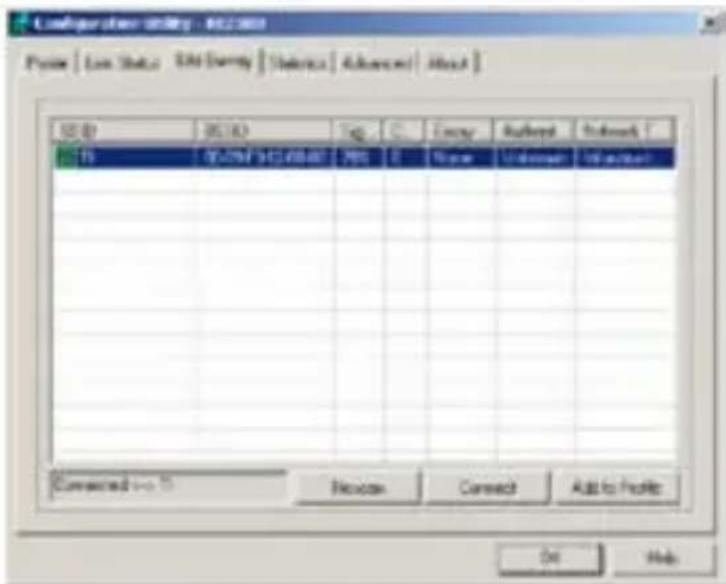

2. La fenêtre Configuration Utility - R2500 s'ouvre sur l'onglet Site Survey qui recherche les réseaux Wireless disponibles. Si le réseau sur lequel vous voulez vous connectez apparaît, sélectionnez le et cliquez sur Add to Profile.

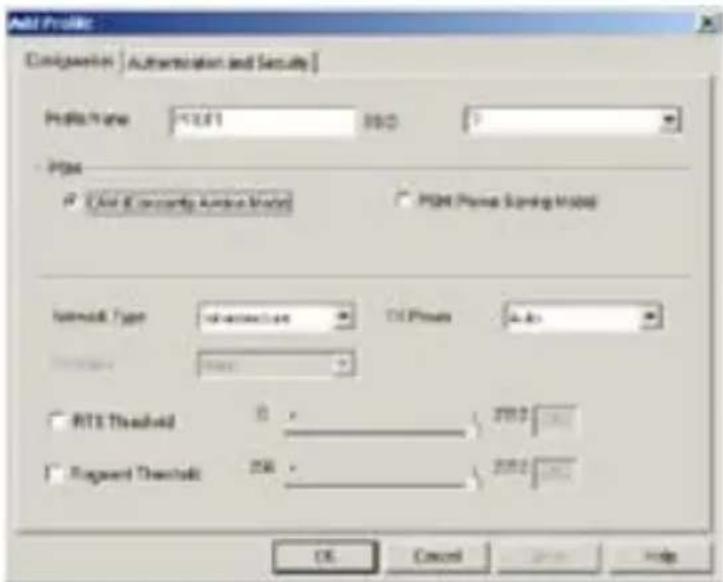

1. La fenêtre Add Profile s'ouvre en vous proposant les paramètres du réseau sans fil précédemment sélectionné. Vous pourrez y paramétrer votre connexion sans fil (onglet Configuration), ainsi que la sécurité avec le cryptage des données (onglet Authentication and Security). Pour la description des paramètres présents dans ces onglets, veuillez vous reportez au chapitre correspondant.

2. Votre profil apparaît dans la liste. Pour l'activer et ainsi l'utiliser par défaut, veuillez le sélectionner et cliquez sur le bouton Activate.

Note: Même si vous fermez cette fenêtre, le réseau Wireless mis en place restera actif pour travailler dessus.

Profil Name: Nom du profil pour le classement dans la liste.

SSID: Nom du réseau Wireless (paramètre identique sur tous les périphérique sans fil qui veulent s'y connecter).

PSM: Activation de l'économie d'énergie.

ATTENTION: Au deconnexion du resau.

Network Type: Type de réseau à utiliser:

• Infrastructure = avec point d'accès sans fil.
• Ad Hoc = avec adaptateurs sans fil.

TX Power : Permet de régler la puissance d'émission par tranche de 25%.

Preamble : Signal de synchronisation pour l'envoi de données. Si votre réseau est instable, veuillez sélectionner Long Preamble. N'est disponible qu'en Ad Hoc.

Threshold : Information sur la taille des paquets RTS (Request to Send) et avant la fragmentation en plusieurs paquets pour la transmission.

Channel : Choix du canal pour le réseau Wireless. N'est disponible qu'en Ad Hoc.

WEP :

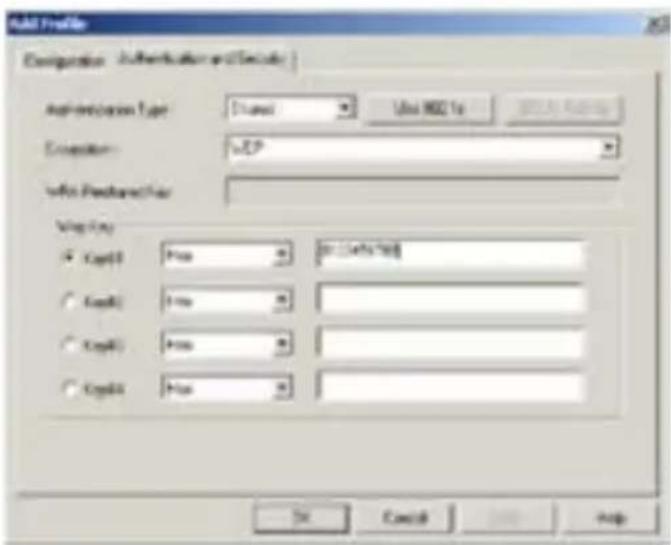

Authentication Type :

Mode d'authentification à utiliser :

• Open = Ouvert, donc sans cryptage.
• Shared = Utilisation des clés de cryptage WEP.
• LEAP = Protection par identification
• WPA = Utilisation du cryptage dynamique

Encryption : Choix du type de cryptage à utiliser

Key#x : Définition de 4 clés ce cryptage de type Hexadécimal ou ASCII.

La longueur des clés peut être de 10 caractères (64 bits) ou de 26 caractères (128 bits).

La clé à utiliser devra être sélectionné (par défaut Key#1)

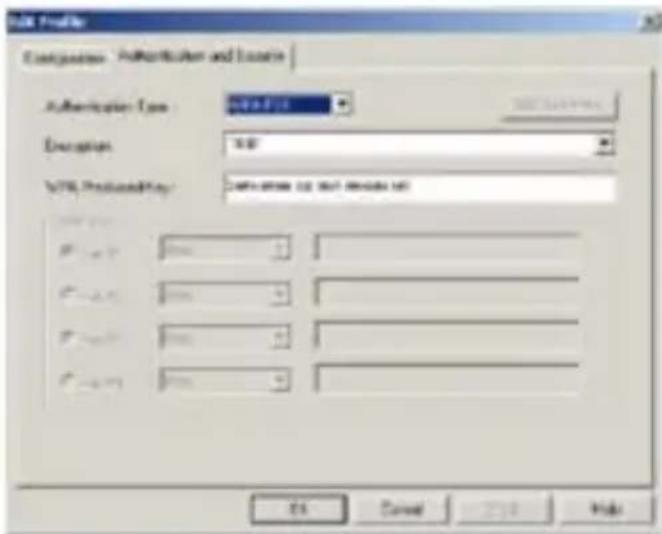

WPA-PSK :

Le seul changement par rapport au WEP, c'est la clé servant au décryptage des informations. Ce n'est ni de l'hexadécimal, ni de l'ASCII, mais de l'alphanumérique. Vous pouvez ainsi utilisez une phrase sans ponctuation ni accent, sur tous les ordinateurs pour qu'ils communiquent ensemble.

• La Evo-W542PCI est une carte PCI 32 bits sans fil à 54 Mbps.
• La Evo-W542PCM est une carte CARDBUS 32 bits sans fil à 54 Mbps.
• La Evo-W542USB est un adaptateur USB2.0 sans fil à 54 Mbps.
• Connecteur SMA pour une antenne plus puissante (seulement en PCI).
• Compatible avec les standards IEEE 802.11g et 802.11b.
• Electronique de la carte optimisée pour obtenir des performances élevées.
• Bande de fréquence (licence administrative inutile) de 2.4 GHz.
• Présence de plusieurs vitesses intermédiaires jusque 54 Mbps pour le 802.11g et jusque 11 Mbps pour le 802.11b.
• Sécurité du réseau élevée avec le support du WEP et du WPA.
• Commutation automatique entre les deux standards, IEEE 802.11b et 802.11g
• Les pilotes et utilitaires sont compatibles avec Windows 98SE/ME/200/XP.

ACTIVER LE PROTOCOLE WMM

802.11 Multimedia (WMM)

Version plus récente du protocole 802.11 (Wi-fi), conforme au QoS, destinée aux applications résidentielles ou de loisirs qui transmettent des contenus riches (vidéo, audio, etc.) dont dépend la continuité et la qualité du flux de transmission (QoS). Le WMM anticipe les besoins nécessaire et optimise la communication pour les transmissions lourdes.

Pour activer la fonctionnalité de ce protocole, suivez les étapes :

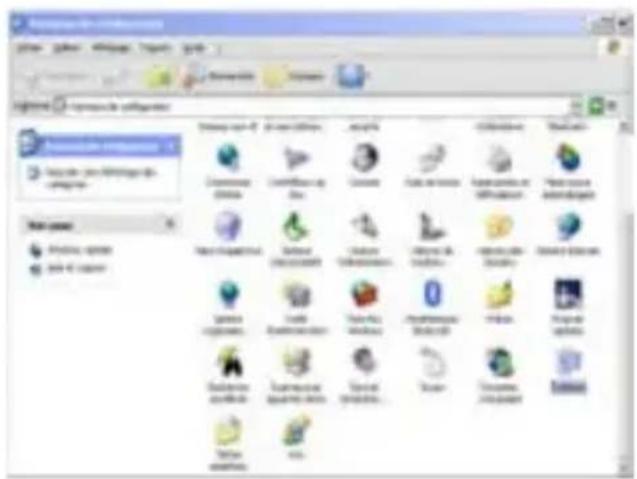

- Panneau de Contrôle > Système

Options to Manage Options to Manage Options to Manage System 10 System 11 System 12 System 13 System 14 System 15 System 16 System 17 System 18 System 19 System 20 System 21 System 22 System 23 System 24 System 25 System 26 System 27 System 28 System 29 System 30 System 31 System 32 System 33 System 34 System 35 System 36 System 37 System 38 System 39 System 40 System 41 System 42 System 43 System 44 System 45 System 46 System 47 System 48 System 49 System 50 System 51 System 52 System 53 System 54 System 55 System 56 System 57 System 58 System 59 System 60 System 61 System 62 System 63 System 64 System 65 System 66 System 67 System 68 System 69 System 70 System 71 System 72 System 73 System 74 System 75 System 76 System 77 System 78 System 79 System 80 System 81 System 82 System 83 System 84 System 85 System 86 System 87 System 88 System 89 System 90 System 91 System 92 System 93 System 94 System 95 System 96 System 97 System 98 System 99 System 100

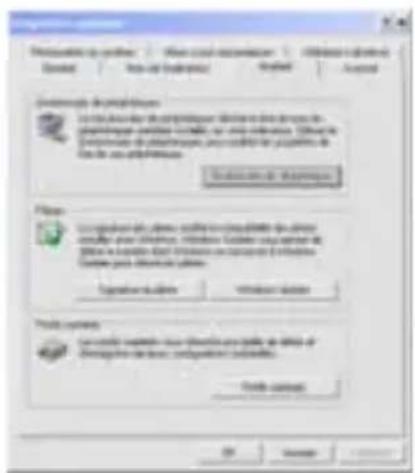

• Dans l'onglet Matériel > Gestionnaire de périphériques
• Sélectionnez Cartes réseau > RT73 USB Wireless LAN Card

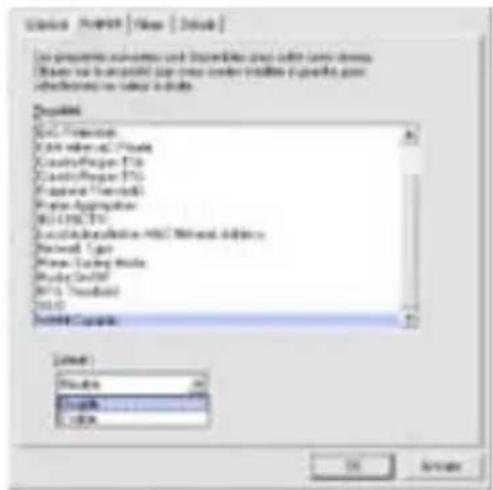

- Propriétés de RT73USB > Avancées et WMM Capable, changer "Disable" en "Enable"

Selected Properties [Name: Default] Use progressive solution to maximize the size of tool devices. Dialysis is applicable (as one smaller tool is available for custom. specifically, no tool is available. Description: SQL Server SQL Server 2.01.2016 SQL Server 7.01.2016 SQL Server 8.01.2016 SQL Server 9.01.2016 SQL Server 10.01.2016 SQL Server 11.01.2016 SQL Server 12.01.2016 SQL Server 13.01.2016 SQL Server 14.01.2016 SQL Server 15.01.2016 SQL Server 16.01.2016 SQL Server 17.01.2016 SQL Server 18.01.2016 SQL Server 19.01.2016 SQL Server 20.01.2016 SQL Server 21.01.2016 SQL Server 22.01.2016 SQL Server 23.01.2016 SQL Server 24.01.2016 SQL Server 25.01.2016 SQL Server 26.01.2016 SQL Server 27.01.2016 SQL Server 28.01.2016 SQL Server 29.01.2016 SQL Server 30.01.2016 SQL Server 31.01.2016 SQL Server 32.01.2016 SQL Server 33.01.2016 SQL Server 34.01.2016 SQL Server 35.01.2016 SQL Server 36.01.2016 SQL Server 37.01.2016 SQL Server 38.01.2016 SQL Server 39.01.2016 SQL Server 40.01.2016 SQL Server 41.01.2016 SQL Server 42.01.2016 SQL Server 43.01.2016 SQL Server 44.01.2016 SQL Server 45.01.2016 SQL Server 46.01.2016 SQL Server 47.01.2016 SQL Server 48.01.2016 SQL Server 49.01.2016 SQL Server 50.01.2016 SQL Server 51.01.2016 SQL Server 52.01.2016 SQL Server 53.01.2016 SQL Server 54.01.2016 SQL Server 55.01.2016 SQL Server 56.01.2016 SQL Server 57.01.2016 SQL Server 58.01.2016 SQL Server 59.01.2016 SQL Server 60.01.2016 SQL Server 61.01.2016 SQL Server 62.01.2016 SQL Server 63.01.2016 SQL Server 64.01.2016 SQL Server 65.01.2016 SQL Server 66.01.2016 SQL Server 67.01.2016 SQL Server 68.01.2016 SQL Server 69.01.2016 SQL Server 70.01.2016 SQL Server 71.01.2016 SQL Server 72.01.2016 SQL Server 73.01.2016 SQL Server 74.01.2016 SQL Server 75.01.2016 SQL Server 76.01.2016 SQL Server 77.01.2016 SQL Server 78.01.2016 SQL Server 79.01.2016 SQL Server 80.01.2016 SQL Server 81.01.2016 SQL Server 82.01.2016 SQL Server 83.01.2016 SQL Server 84.01.2016 SQL Server 85.01.2016 SQL Server 86.01.2016 SQL Server 87.01.2016 SQL Server 88.01.2016 SQL Server 89.01.2016 SQL Server 90.01.2016 SQL Server 91.01.2016 SQL Server 92.01.2016 SQL Server 93.01.2016 SQL Server 94.01.2016 SQL Server 95.01.2016 SQL Server 96.01.2016 SQL Server 97.01.2016 SQL Server 98.01.2016 SQL Server 99.01.2016 SQL Server 100.0

Il est également possible d'activer et de désactiver la fonction WMM grâce à deux utilitaires installés automatiquement avec l'application. Ils se trouvent dans le même groupe de programme que l'utilitaire de gestion de la connexion sans fil.

Information sur l'usage de la radio dans la Communauté Européenne :

2.4GHz Channels/Frequencies allowed per regulatory domain
Canal Fréquence		Amérique du Nord FCC	ETSI		Singapour Japon		Is-raël
			France	Autres
1 2412	MHz X X** X -	X -
2 2417	MHz X X** X -	X -
3 2422	MHz X X** X -	XX
4 2427	MHz X X** X -	XX
5 2432	MHz X X** X -	XX
6 2437	MHz X X** X -	XX
7 2442	MHz X X** X -	XX
8 2447	MHz X X** X -	XX
9 2452	MHz X X** X -	XX
10 2457	MHz XX XX X -
11 2462	MHz XXXXX X -
12 2467	MHz - XXXX X -
13 2472	MHz - XXXX X -

Note**: Canal utilisable avec un maximum de 10 dBm EIRP

DECLARATION DE CONFORMITE :

Par la présente, OvisLink déclare que le EVO-W542PCI/EVO-W542USB/EVO-W542PC est conforme avec les caractéristiques essentielles de la directive 1999/5/EC.

L'importateur/fabricant suivant est responsable de cette déclaration de conformité :

Société: OvisLink SA

Adresse: 16-18 Route de ROUEN, 27950 SAINT-MARCEL. France.

Site internet: www.ovislink.fr

Nom: Horia SCURTU

Fonction: Gérant.

Date: 25 10 2008

Signature:

Hours Count

GARANTIE. Conditions de Garantie pour la France.

Ce produit a passé les rigoureux contrôles de qualité, qui garantissent que le matériel fonctionne correctement, sans défauts de fabrication et qui permettra d'obtenir des performances élevées.

Ce produit est garanti à vie et dans le cas où vous rencontreriez un quelconque défaut de fabrication ou de fonctionnement, il vous sera échanger contre un produit fonctionnel, neuf ou réparé, équivalent ou supérieur en caractéristiques. Pour connaître la procédure d'échange, prenez contact avec votre revendeur.

La présente Garantie ne peut s'appliquer lors d'un dégât normal, de dégâts dûs à une mauve utilisation ou manipulation par une personne non qualifiée ou de l'évolution de produits tiers entraînant une incompatibilité. OvisLink ne sera pas responsable des dommages causés sur d'produit par un usage incorrecte.

Pour plus d'informations, prenez contact avec OvisLink :

OvisLink
