Type de produit	Système home cinéma (enceintes passives)
Marque	Kenwood
Modèle	KS3200HT
Configuration	5.0 (enceintes avant, centrale, surround)
Impédance nominale	8 Ω
Puissance d'entrée de crête (par enceinte)	120 W
Sensibilité	81 dB/W à 1 m
Réponse en fréquence	100 Hz – 30 000 Hz
Haut-parleurs	Woofer 70 mm (cône), Tweeter 25 mm (dôme équilibré)
Dimensions enceinte avant	85 x 250 x 92 mm (L x H x P)
Poids enceinte avant	0,8 kg
Dimensions enceinte centrale	250 x 85 x 92 mm (L x H x P)
Poids enceinte centrale	0,8 kg
Dimensions enceinte surround	85 x 180 x 92 mm (L x H x P)
Poids enceinte surround	0,6 kg
Accessoires inclus	Câbles d'enceinte (rouge 4,5 m, blanc 4,5 m, bleu 10 m, gris 10 m, 3 m), coussins antidérapants (20)
Blindage magnétique	Oui (enceintes avant et centrale)
Installation murale	Possible (vis non incluses)
Entretien	Nettoyer avec un chiffon sec et propre ; ne pas utiliser de solvants
Sécurité	Ne pas exposer à l'eau ou à la chaleur ; ne pas ouvrir l'appareil

FOIRE AUX QUESTIONS - KS3200HT KENWOOD

Comment positionner les enceintes pour un son surround optimal ?

Placez les enceintes avant gauche et droite de chaque côté du téléviseur, dirigées vers la zone d'écoute. L'enceinte centrale doit être au centre, inclinée vers les auditeurs. Les enceintes surround doivent être placées sur les côtés ou légèrement derrière, à hauteur d'oreille ou plus haut. Pour le modèle KS-3200HT, une enceinte arrière surround n'est pas incluse.

Puis-je monter les enceintes au mur ?

Oui. Les enceintes avant et surround peuvent être suspendues verticalement avec une seule vis. L'enceinte centrale se monte horizontalement avec deux vis espacées de 150 mm. Assurez-vous que le mur peut supporter le poids (avant: 0,8 kg, centrale: 0,8 kg, surround: 0,6 kg). Utilisez des vis adaptées et laissez dépasser 8-10 mm.

Quelle est l'impédance des enceintes ?

L'impédance nominale de chaque enceinte est de 8 ohms. Vérifiez que votre amplificateur ou récepteur est compatible avec des enceintes de 8 ohms pour éviter tout dommage.

Comment connecter les enceintes à l'amplificateur ?

Utilisez les câbles d'enceinte fournis, codés par couleur. Reliez chaque câble à la borne de couleur correspondante sur l'amplificateur et l'enceinte. Assurez-vous que l'amplificateur est hors tension lors du branchement. Ne court-circuitez pas les fils et respectez la polarité (+/-) ainsi que les canaux gauche/droit.

Que faire si les enceintes déforment les couleurs du téléviseur ?

Les enceintes avant et centrale sont blindées magnétiquement, mais si placées trop près, elles peuvent causer une déformation des couleurs. Dans ce cas, éteignez le téléviseur pendant 15 à 30 minutes pour permettre la démagnétisation, puis rallumez. Si le problème persiste, éloignez les enceintes du téléviseur.

Quel type de nettoyage est recommandé ?

Utilisez un chiffon sec et propre pour nettoyer le coffret. N'utilisez jamais de solvants volatils comme l'alcool, le diluant à peinture, l'essence ou la benzine, car ils pourraient endommager la finition.

Quelles précautions de sécurité dois-je respecter ?

Ne placez pas de récipients contenant de l'eau sur l'appareil. Évitez l'humidité et les sources de chaleur. Ne tentez pas d'ouvrir ou de modifier l'appareil. Si une odeur anormale ou de la fumée se dégage, débranchez immédiatement et contactez un service agréé. Conservez le sac en polyéthylène hors de portée des enfants (risque d'étouffement).

Puis-je utiliser des supports optionnels ?

Oui, les enceintes avant et surround peuvent être installées sur le support optionnel Kenwood SR-8000. Les enceintes avant peuvent également être montées sur des supports ou appliques du commerce compatibles avec des vis M5 (pas de 60 mm, longueur filetée effective de 10 à 13 mm).

Quelle est la puissance maximale recommandée ?

La puissance d'entrée de crête de chaque enceinte est de 120 W. Ne dépassez pas cette limite pour éviter d'endommager les haut-parleurs. Vérifiez également que l'amplificateur délivre une puissance adaptée à l'impédance de 8 ohms.

Comment fixer les coussins antidérapants ?

Fixez les coussins fournis à la base de chaque enceinte. Ils empêchent l'enceinte de glisser et amortissent les vibrations. Le modèle KS-3200HT est livré avec 20 coussins.

MODE D'EMPLOI KS3200HT KENWOOD

Ce mode d'emploi couvre plusieurs modès qui sont mentionnés ci-dessus. La disponibilité des modès peut différer selon les pays et les zones de vente.

Nous vous remercions d'avoir bien youlu integrer nos enceintes à votre chaine. KENWOOD a la certitude que ce choix vous reserve des années de plaisir musical. Prenez le temps de dire attentivement ce livre. Il vous permettra d'obtenir le meilleur de ces enceintes.

Pour votre reférence

Inscrivez le numero de série, que vous trouvez à l'arriere de l'appareil, dans les espaces prévus de la carte de garantie et dans l'espace prévu ci-dessous. Indiquez les nombres de modele et de série au cas ou vous devriez faire appel à votre concessionnaire pour des renseignements ou réparations de cet apparéil.

Le modele KS-3200HT comprend les enceintes avant, l'enceinte centrale et les enceintes surround.

Le modele KS-5200HT comprend les enceintes avant, l'enceinte centrale et les enceintes surround.

Le modele KS-5200EX comprend les enceintes avant, l'enceinte centrale, les enceintes surround et l'enceinte arriere surround.

Modèle Numéro de série

Précautions de sécurité

Attention: Lire attentivement ce qui suit pour votre sécurité.

1. Etouffement - ÀpRES avoir retiré l'appareil du sac de poly- éthylène, bien placer ce dernier hors de la portée des enfants. S'ils jouent avec ce sac, un risque d'étouffement est possible.
2. Eau et humidité - Ne pas poser un écipient contenant de l'eau (vase, cuvette, etc.) sur cet apparéil. Eviter également d'installer l' apparéil dans un endroit exposé à l'humi-dité.

3. Chaleur - Ne pas installer cet apparéil à proximité d'une source de chaleur comme un apparéil de chauffage ou à un endroit directement exposé au soleil.

4. Modification - Ne pas tenter d'ouvoir l'appareil, ni de le modifier car cela pourrait etre à I'origine d'un incendie ou d'une anomalie de fonctionnement.

5. Nettoyage - Ne pas utiliser de solvants volatiles tels que de l'alcool, du diluant à peinture, de l'essence ou de la benzine, etc., pour nettoyer le coffret. Utiliser un chiffon propre et sec.
6. Odeur anormale - Si une odeur anormale ou une fumée sort de l'appareil, couper immédiatement l'alimentation et débrancher le cordon d'alimentation. Contacter votre concessionnaire ou une centre de service le plus proche.

Installation

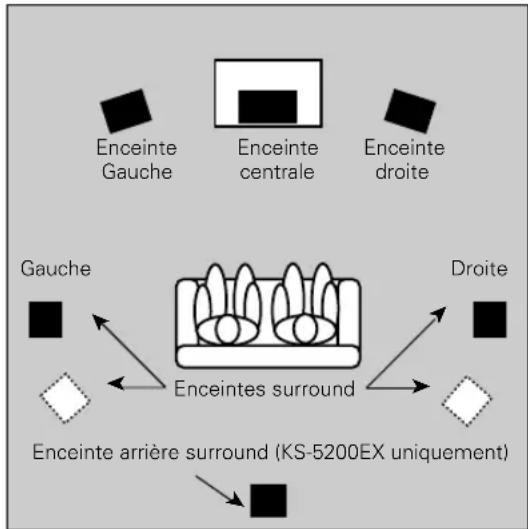

Positionnement pour obtenir un son surround optimal

Ce système d'enceintes vous permet d'obtenir un son surround complet. Cependant, pour pouvoir bénéficier de tous les effets du champ sonore surround, il convient de placer les enceintes comme indiqué ci-dessous.

• Placer les enceintes gauche et croite des côtés opposés de votre télévisueur. Diriger les enceintes vers la zone d'écoute pour augmenter l'effet stéreo.
• Placez l'enceinte centrale sur le centre entre les enceintes gauches et droits d'avant. Incliner l'enceinte vers le haut ou vers le bas afin de la tourner directement vers la zone d'écoute.
• Placer les enceintes surround aussi haut que possible, directement sur les côtes de la zone d'écoute ou légarement derrière celle-ci. Régler leur angle d'orientation afin de les diriger directement vers les auditeurs.
• Placez l'enceinte arrêté surround derrière la position d'écoute, à la même hauteur que les enceintes surround gauche et droite.

Enceinte optionnelle vendue séparément
Enceinte arriere surround. KS-3200EX

Utilisation des enceintes à proximate d'un téléviseur (Enceinte avant, Enceinte centrale)

Les enceintes avant et centrales sont équipées de blindage magnétique et peuvent des lors être installées à proximé d'un téléviseur. Ne pas outlier cependant que, si vous les placez trop pres d'un téléviseur, elles peuvent parfois provoquer une déformation dans la réception des couleurs. Si cela avait été votre cas,mettre le téléviseur sous tension et vérifier si la reproduction des couleurs est normale. Si les couleurs sont déformées,mettre le téléviseur hors tension pendant 15 à 30 minutes puis le remetre sous tension et vérifier.(Cela peut met aux circuits de demagnetisation du téléviseur de corriger le champ magnétique des enceintes). Si les couleurs sont toujours déformées, éloigner les enceintes du téléviseur.

Méthodes d'installation

Sur le bureau ou une étagère

Placez les enceintes sur le bureau, une étagère ou une surface plate similaire.

Le KS-5200HT et KS-5200EX sont fournis avec des supports pour les enceintes avant. Reportez-vous au manuel d'instructions séparé en ce qui concerne les supports si vous souhaitez les utiliser pour l'installation des enceintes.

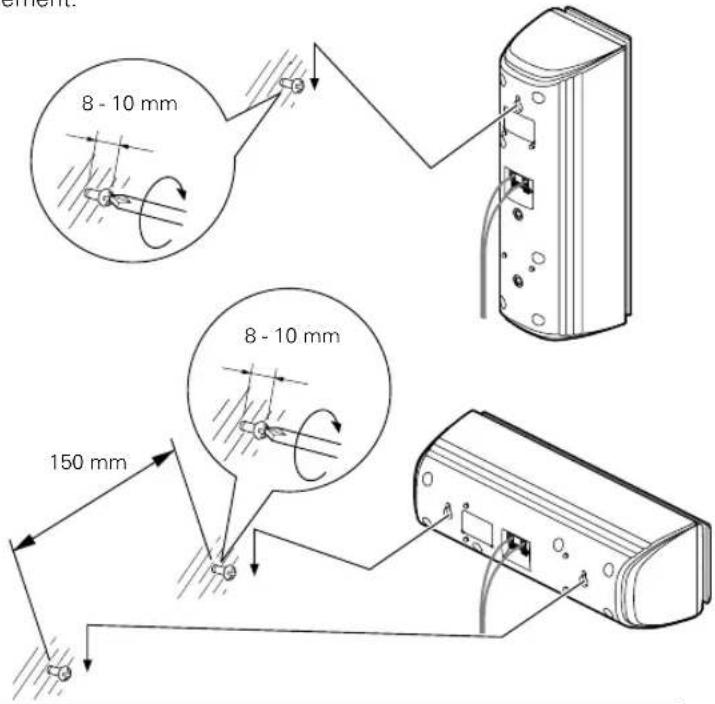

Accroches à un mur

Les enceintes possedent des decoupes pour le montage mural. Les enceintes avant et surround peuvent etre suspendus verticalement au mur ; L'enceinte centrale s'accroche horizontally.

Enceinte avant, Enceinte surround

1. Visser une seule vis dans le mur à l'emplacement souhaité. La visser à moitié en la laissant dépasser de 8 à 10 mm de la surface du mur.
2. Suspendre l'enceinte en posant l'orifice de montage supérieur (situé en haut, à l'arrière de l'enceinte) sur la partie saillante de la vis. Vérifier si l'enceinte est bien accrochée et si elle tient fermement.

Enceinte centrale

1. Visser deux vis dans le mur, à 150 mm de distance l'une de l'autre, enPNANT bien soin de les placer a I'horizontale. Les visser a moitié en les laissant depasser de 8 à 10 mm de la surface du mur.
2. Suspendre l'enceinte en posant les deux orifices de montage (situés à l'arrière de l'enceinte) sur la partie saillante des vis. Verifier si l'enceinte est bien accrochée et si elle tient fermement.

Précautions

Prendre les précautions suivantes lors du montage des enceintes au mur :

• S'assurer que le mur utilisé est suffisamment robuste pour supporter tout le poids de l'enceinte (environ enceinte avant : 0,8 kg, enceinte centrale : 0,8 kg, enceinte surround : 0,6 kg).
• Vous pouvez accuperir les vis murales séparation. Toujours utiliser des vis appropriées en fonction du mur utilisé et suffisamment longues pour offrir une résistance adequate.
  Si you aves des dutes quant a la risstance du mur, sur le type de vis a utiliseur ou sur tout autre point concernant ce type dinstallation, veuillez consulter un entrepreneur ou une autre personne qualifiee avant de commencer.

Toujours suive la procedure expliquée dans le present manuel lors de l'installation. Kenwood ne peut etre tenu responsable d'aucun degat ou dommage du à la chute de I'enceinte suite à une installation incorrecte ou a une resistance insuffisante du support.

Diverses méthodes de montage

Sur le support optionnel Kenwood (SR-8000)

(enceintes avant et surround uniquement)

Cette enceinte peut être installée sur le support SR-8000 disponible en option auprès de KENWOOD.

Sur l'applique ou le support de montage de l'enceinte en vente dans le commerce (enceintes avant uniquement)

N'importe qu'elle applique ou support de montage en vente dans le

commerce peut aussi être utilisé (à condition que l'enceinte puisse être fixée avec des vis M5 d'un pas de 60 mm et une longueur fillette effective de 10 à 13 mm). Pour les détails, referez-vous au manuel d'instructions de l'applique ou support de montage de l'enceinte.

Longueur filetee effective

Vis M5

Fixation des coussins

Fixer les coussins à la base l'enceinte. Les coussins seront à empêcher l'enceinte de glisser et à amortir les vibrations.

Enceinte avant, Enceinte centrale Enceinte surround

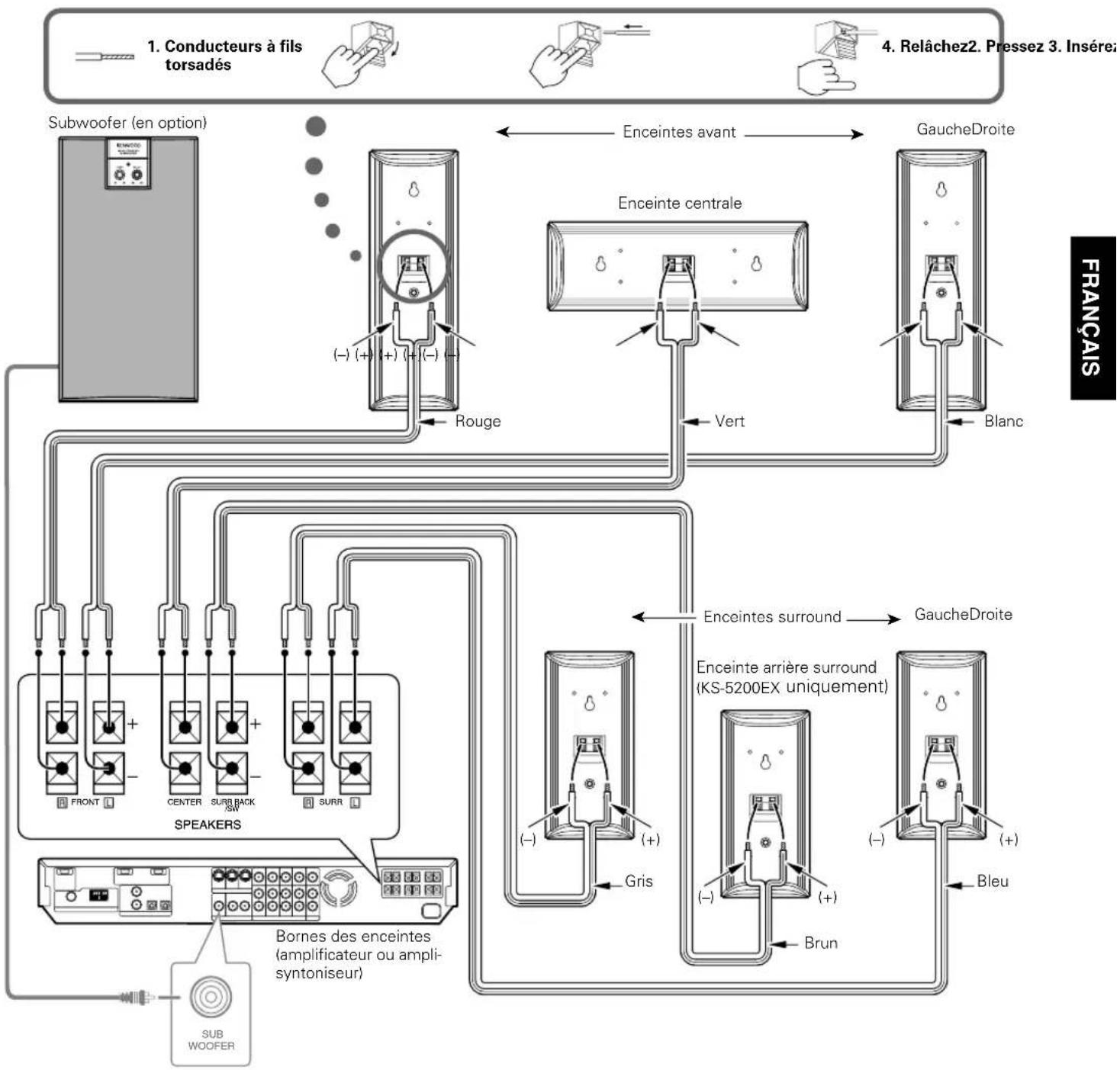

Branchements

Les cables d'enceinte et les étiquettes signalétiques du panneau arriere des enceintes sont codés de différentes couleur pour facilitier les branchements. Relier chaque cable à la borne d'enceinte de couleur correspondante, comme le montre l'illustration.

Toujours s'assurer que I'amplificateur est hors tension avant de brancher ou de débrancher les enceintes.

1. La puissance d'entrée en crête du système d'enceintes est indiquée dans les caractéristiques techniques. Pour éviter d'endommager les enceintes, n'utilise jamais les enceintes à un niveau de puissance dépassant ces limites.

2. Ce système d'enceintes a une impédance nominale de 8 ohms. Pour assurer un fonctionnement sur et faisible, vérifier si vous amplificateur ou votre récepteur est capable de fonctionner avec des enceintes de 8 ohms.

3. Ne jamais court-circuiter les câbles + et - des enceintes.

4. Ne jamais inverser les bornes L et R ni la polarité des cables. L inversion gauche-droite ou de la polarité risque en effet de donner un son artificiel, mal positionné.

KS-3200HT

Enceinte avant

Système 2 haut-parleurs à 2 voies

(Magnétiquement blindés)

Coffret Bass-Reflex

Haut-parleur

Woofer 70 mm Type a cone

Tweeter 25 mm Type à dôme equilibré

Impedance nominale 8Ω

Puisance d'entree de crete 120W

Sensibilité 81 dB/W à 1 m

Response en fréquence 100 Hz~30.000 Hz

Dimensions

Largeur 85 mm

Hauteur 250 mm

Profondeur 92 mm

Poids net 0,8 kg / unité

Enceinte centrale

Système 2 haut-parleurs à 2 voies

(Magnétiqueement blindés)

Coffret Bass-Reflex

Haut-parleur

Woofer 70 mm Type a cone

Tweeter 25 mm Type à dôme equilibéré

Impedance nominale 8Ω

Puisssance d'entree de crete 120W

Sensibilité 81 dB/W à 1 m

Response en fréquence 100 Hz~30.000 Hz

Dimensions

Largeur 250 mm

Hauteur 85 mm

Profondeur 92 mm

Poids net 0,8 kg / unité

Enceinte surround

Système Système de haut-parleur toutes gâmes

Coffret Bass-Reflex

Haut-parleur

Woofer 70 mm Type a cone

Tweeter 25 mm Type à dôme equilibéré

Impedance nominale 8Ω

Puissance d'entrée de crete 120W

Sensibilité 81 dB/W à 1 m

Response en fréquence 100 Hz~30.000 Hz

Dimensions

Largeur . 85 mm

Hauteur 180 mm

Profondeur 92 mm

Poids net 0,6 kg / unité

Accessoires

Cable d'enceinte

Rouge 4,5 m

Blanc 4,5 m

Bleu 10m

Gris 10 m

3m

Coussin 20

KS-5200HT, KS-5200EX

Enceinte avant

Système 2 haut-parleurs à 2 voies

(Magnétiqueement blindés)

Coffret Bass-Reflex

Haut-parleur

Woofer 70 mm Type a cone

Tweeter 25 mm Type à dôme equilibéré

Impedance nominale 8Ω

Puisance d'entree de crete 120W

Sensibilité 81 dB/W à 1 m

Response en fréquence 100 Hz~30.000 Hz

Dimensions (y compris le support)

Largeur 140 mm

Hauteur maximum 520 mm

Profondeur 140 mm

Poids net 1,5kg/ unité (y compris le support)

Enceinte centrale

Système 2 haut-parleurs à 2 voies

(Magnétiqueement blindés)

Coffret Bass-Reflex

Haut-parleur

Woofer 70 mm Type a cone

Tweeter 25 mm Type à dôme equilibéré

Impedance nominale 8Ω

Puisance d'entree de crete 120W

Sensibilité 81 dB/W à 1 m

Réponse en fréquence 100 Hz~30.000 Hz

Dimensions

Largeur 250 mm

Hauteur . 85 mm

Profondeur 92 mm

Poids net 0,8 kg / unité

Enceinte surround

Enceinte arrière surround (KS-5200EX uniquement)

Système Système de haut-parleur toutes gâmmes

Coffret Bass-Reflex

Haut-parleur

Woofer 70 mm Type a cone

Tweeter 25 mm Type à dôme equilibéré

Impedance nominale 8Ω

Puisance d'entree de crete 120W

Sensibilité 81 dB/W à 1 m

Response en fréquence 100 Hz~30.000 Hz

Dimensions

Largeur . 85 mm

Hauteur 180 mm

Profondeur 92 mm

Poids net 0,6 kg / unité

Accessoires

Cable d'enceinte

Rouge 4.5m

Blanc 4,5 m

Bleu 10m

Gris 10m

Brun (KS-5200EX unquement) 10 m

3m

Coussin .KS-5200HT:12,KS-5200EX:16
