Producttype	Thuissysteem (passieve luidsprekers)
Merk	Kenwood
Model	KS3200HT
Configuratie	5.0 (voor, center, surround luidsprekers)
Nominale impedantie	8 Ω
Piek-ingangsvermogen (per luidspreker)	120 W
Gevoeligheid	81 dB/W op 1 m
Frequentierespons	100 Hz – 30 000 Hz
Luidsprekers	Woofer 70 mm (conus), Tweeter 25 mm (gebalanceerde koepel)
Afmetingen voorluidspreker	85 x 250 x 92 mm (B x H x D)
Gewicht voorluidspreker	0,8 kg
Afmetingen centerluidspreker	250 x 85 x 92 mm (B x H x D)
Gewicht centerluidspreker	0,8 kg
Afmetingen surroundluidspreker	85 x 180 x 92 mm (B x H x D)
Gewicht surroundluidspreker	0,6 kg
Inbegrepen accessoires	Luidsprekerkabels (rood 4,5 m, wit 4,5 m, blauw 10 m, grijs 10 m, 3 m), antislipkussentjes (20)
Magnetische afscherming	Ja (voor- en centerluidsprekers)
Wandmontage	Mogelijk (schroeven niet inbegrepen)
Onderhoud	Reinigen met een droge, schone doek; geen oplosmiddelen gebruiken
Veiligheid	Niet blootstellen aan water of hitte; het apparaat niet openen

Veelgestelde vragen - KS3200HT KENWOOD

Hoe plaats ik de luidsprekers voor een optimaal surroundgeluid?

Plaats de linker en rechter voorluidsprekers aan weerszijden van de televisie, gericht naar de luisterzone. De centerluidspreker moet in het midden staan, gekanteld naar de luisteraars. De surroundluidsprekers moeten aan de zijkanten of iets erachter worden geplaatst, op oorhoogte of hoger. Voor het model KS-3200HT is een achterste surroundluidspreker niet inbegrepen.

Kan ik de luidsprekers aan de muur monteren?

Ja. De voor- en surroundluidsprekers kunnen verticaal worden opgehangen met één schroef. De centerluidspreker wordt horizontaal gemonteerd met twee schroeven op een afstand van 150 mm. Zorg ervoor dat de muur het gewicht kan dragen (voor: 0,8 kg, center: 0,8 kg, surround: 0,6 kg). Gebruik geschikte schroeven en laat 8-10 mm uitsteken.

Wat is de impedantie van de luidsprekers?

De nominale impedantie van elke luidspreker is 8 ohm. Controleer of uw versterker of ontvanger compatibel is met luidsprekers van 8 ohm om schade te voorkomen.

Hoe sluit ik de luidsprekers aan op de versterker?

Gebruik de meegeleverde luidsprekerkabels, kleurgecodeerd. Sluit elke kabel aan op de overeenkomstige gekleurde aansluiting op de versterker en de luidspreker. Zorg ervoor dat de versterker uitgeschakeld is tijdens het aansluiten. Kortsluit de draden niet en let op de polariteit (+/-) en de linker/rechter kanalen.

Wat te doen als de luidsprekers de kleuren van de televisie verstoren?

De voor- en centerluidsprekers zijn magnetisch afgeschermd, maar als ze te dichtbij worden geplaatst, kunnen ze kleurvervorming veroorzaken. Schakel in dat geval de televisie gedurende 15 tot 30 minuten uit om demagnetisatie mogelijk te maken en zet hem daarna weer aan. Als het probleem aanhoudt, plaats de luidsprekers dan verder van de televisie.

Welk type reiniging wordt aanbevolen?

Gebruik een droge, schone doek om de behuizing schoon te maken. Gebruik nooit vluchtige oplosmiddelen zoals alcohol, verfverdunner, benzine of benzeen, omdat deze de afwerking kunnen beschadigen.

Welke veiligheidsmaatregelen moet ik nemen?

Plaats geen voorwerpen met water op het apparaat. Vermijd vocht en warmtebronnen. Probeer het apparaat niet te openen of te wijzigen. Als er een abnormale geur of rook ontstaat, trek dan onmiddellijk de stekker uit en neem contact op met een erkende service. Houd de polyethyleenzak buiten het bereik van kinderen (verstikkingsgevaar).

Kan ik optionele stands gebruiken?

Ja, de voor- en surroundluidsprekers kunnen worden geïnstalleerd op de optionele Kenwood SR-8000 standaard. De voorluidsprekers kunnen ook worden gemonteerd op in de handel verkrijgbare stands of beugels die compatibel zijn met M5 schroeven (steek 60 mm, effectieve schroefdraadlengte 10 tot 13 mm).

Wat is het aanbevolen maximale vermogen?

Het piek-ingangsvermogen van elke luidspreker is 120 W. Overschrijd deze limiet niet om schade aan de luidsprekers te voorkomen. Controleer ook of de versterker een vermogen levert dat geschikt is voor de impedantie van 8 ohm.

Hoe bevestig ik de antislipkussentjes?

Bevestig de meegeleverde kussentjes aan de onderkant van elke luidspreker. Ze voorkomen dat de luidspreker wegglijdt en dempen trillingen. Het model KS-3200HT wordt geleverd met 20 kussentjes.

GEBRUIKSAANWIJZING KS3200HT KENWOOD

Deze gebruiksaanwijzing is geschreven voor de hierboven vermelde modellen. Of een bepaald model verwrijgbaar is kan verschillen per land of exportgebied.

Wij wilen u bedanken voor het door u in de ons sprekersysteme gestelde vertrouwen. KENWOOD is ervan overtuigd, dat uw keuze jarenlang luisterplezier za verzekeren.

Neem een moment om deze gebruiksaanwijzing aandachtig door te lezen. Dit zar ertoe bijdragen dat u alles uit het system haalt dat wij erin gebouwd hebben.

Voor uw administratie

Noteer het serienummer, op de achterkant van het apparaat, in de waarvoort bestemde ruimte op het garantiebewijs en in de onderstaande ruimte. Geef het model-en serialnummer aan uw dealer door wonneer u Kontakt met hem opneemt voor informatie of service.

Het KS-3200HT model bestaatuit voorluidspeakers, middenluidspeker en surround luidspeakers.

Het KS-5200HT model bestaatuit voorluidspekers,middenluidspeker en surroundluidspeakers.

Het KS-5200EX model bestaat uit voorluidsprekers, middenluidspreker, surround luidspekers en surround acheerluidspreker.

Model Serienummer

Belangrijke veiligheidsmaatregelen

Let op: Om veilige bediening te waarborgen, dient dit deel zorgvuldig te worden doorgelezen.

1. Verstikking - Gooi de polyethyleen zak weg na het toestel hieruit te hebben verwijderd. Houd de zak uit de buurt van kleine kinderen. Kleine kinderen zouden möglichk met de zak hun spelen en over hun hoofd trekken, met verstikking tot gevolg.
2. Water en vocht - Installeeer de luidsprekers Niet opplaatsen waar ze möglichk aan water of vocht bloot worden gesteld.

3. Warmte - Plaat het toestel Niet in de directe nabijheid van een warmtebron zoals een radiator, of in het directe zonlicht.

4. Knutselen - Voorkom brand of beschadiging en opener derhalve de luidsprekers Niet en breng er geen veranderingen in aan.

5. Reinigen - Gebruik geen vluchtige middelen zoals alcohol, verfverdunner, wasbenzine, spiritus e.d. om de buitenkant van het apparatus te reinigen. Gebruik een schoon droog doeke.
6. Vreemde geur - Als het apparaat vreemd ruikt of rook uitstoot, moet het apparaat onmiddelijk worden uitgeschakeld (OFF) en de stekker uit het stopcontact worden getrokken. Raadpleeg hierna uw dealer of dichtstbijzijnde servicecentrum.

Installation

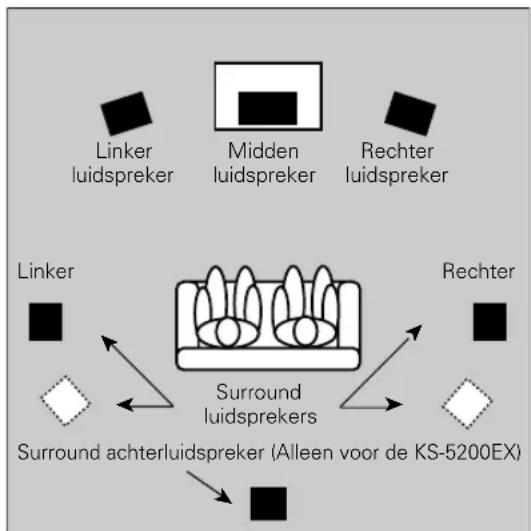

Plaatsing van de luidsprekers voor optimaal geluid om u heb (Surround Sound)

Dit luidsprekersystem kan het geluid helemaal om u heb weergeven (Surround Sound). Wilt u ten volte genieten van dit effect dan moet u de luidsprekers neerzetten zoals hieronder beschreiben.

• Plaats de linker- en rechtserluidsprekers aan weerskanten van uw televisione. Richt de luidspekersaar de plaats waar de luisteraars zich gewoonlijk bevinden. Hierdoor worden het stereo-effect versterkt.
• Plaats de middenluidspreker precies in het midden tussen de linker en rechtter voorluidsprekers. Kantel de luidspreker zover maar boven of�beneden dat hijrecht�aden luisteraarsGPCHT is.
• Plaats de surround luidsprekers zo hoog möglichk, ofwel direct naast de luisteraars of iets waarchter. Richt ook deze luidsprekersrecht waar de luisteraars toe.
• Plaats de surroundchyterluidspreker achter de luisterplek, opdezelfde hoogte als de linker en rechter surround luidsprekers.

Los verkrijgbare luidspreker
Surround hinterluidspreker KS-3200EX

Gebruik van de luidsprekers nabij een teileisie (Voorluidspreker, Middenluidspreker)

De voorste en middenluidspeakers zijn magnetisch afgeschermd. Ze können dus in de buurt van een televisiestoestel worden opgesteld. Wanner uchter de luidspeakers te zichbij een tevisie staat kan er in sommige geallen verrorming ontstaan in de kleurenontvangst. In dat geval zet u de tevisie aan en controleert u of de kleurenweergave normal is. Als de kleuren Niet goed worden weergegeven zet u de tevisieuit gedurende 15 tot 30 minutes. Daarna zet u de tevisie wee aan en controleert u de kleuren opnieuw. (Door het uitzetten geeft u de zelf-demagnetisatiefunctie van de tevisie de gelegenheid om te corrigeren voor het magnetische veld van de luidspeakers.) Als u dan nog steeds verrorming ziet要去 u de luidspeakers wat verder van de tevisie af zetten.

Opstelmogelijkheden

Op uw bureau of op een plank

U kunt de luidspekers op uw bureau zetten, of op een plank of een soortgelijk horizontally oppervlak.

De KS-5200HT en KS-5200EX worden geleverd met standarden voor de voorluidsprekers. Raadpleeg de aparte gebruiksaanwijzing voor de luidsprekerstandaarden wanner u deze wilt gebruiken.

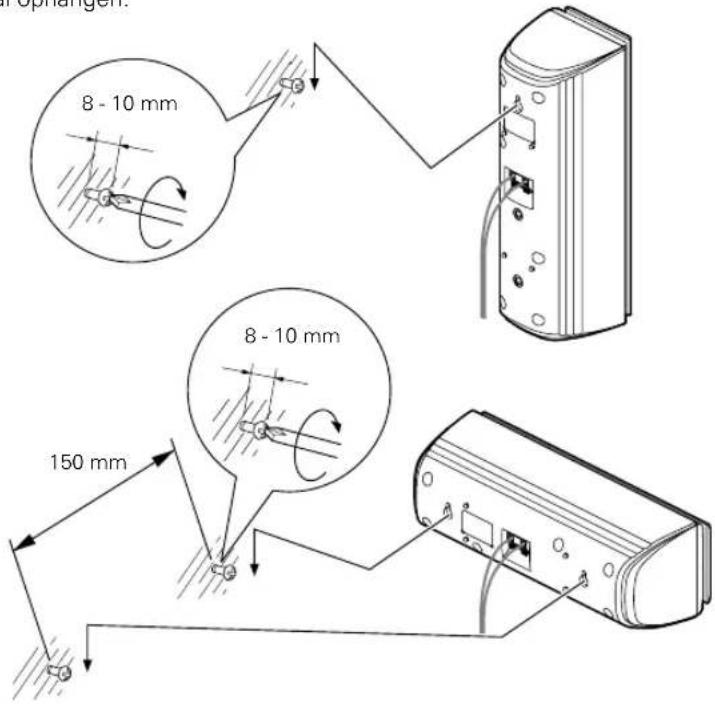

Aandmuur

De luidsprekers hebben bevestigingsgaten waarmee u ze aan een muur kurz ophangen. U kurz Voorluidspreker en Surroundluidspreker verticaal ophangen, en Middenluidspreker horizontaal ophangen.

Voorluidspreker, Surround luidspreker

1. Schroef een enkele schroef in de muur op de gewenste plek. Draai hem Niet hebelaal in de muur maar LAST hem 8 tot 10 mm uitsteken.
2. Hang de luidspreker op door het bovenste bevestigingsgat (bovenaan de achechterkant van de luidspreker) over het uitstekende.Deel van de schroef te hangen. Controller of de luidspreker stevig en stabel op+zijnplaats hangt.

■Middenluidspreker

1. Draai twee schroeven in de wand, 150mm uit elkaar, en zorg ervoor dat ze netjes horizontalaal zitten. Draai beide schroeven slechts gedeeltelijk in de wand, zodat ze nog 8 tot 10mm blijven uittsteken.
2. Hang de luidspreker aan de wand door de gaten in de beugels (aan de achechterkant van de luidspreker) over de in de wand gedraide maar nog uitstekende schroeven te passen. Controller of de luidspreker goed en veilig vast zit.

Voorzorgsmaatregelen

Bij het ophangen van de luidspekers要去 de volgende voorzorgsmaatregelen in acht nemen.

• Controller of de muur waaraan u de luidsprekers wilt ophangen sterk genoeg is om het gewicht van de luidsprekers te houden (ong. Voorluidspreker: 0,8 kg, Middenluidspreker: 0,8 kg, Surround luidspreker: 0,6 kg).
• U moet de muurschroeven apart kopen. Koop schroeven die geschikt voor de muur waaraan u de luidsprekers ophangt en die lang genoeg� om het gewicht van de luidsprekers te dragen.
• Als u Niet zeker weet of de muur of de schroeven sterk genoeg+zijn, of als u vragen heb't over een ander onderdeel van de installmentatie, raadpleeg dan een aannemer of≦mand anders met verstand van zaken voordat u de luidsprekers probeert op te hangen.

Volg alsd de hier geveen aanwijzingen bij het ophangen van de luidsprekers. Kenwood kan geen verantwoordelijkheid nemen voor verwondingen of schade wanner een luidspreker die onjuist is opgehangen van de muur valt.

Diverse bevestigingsmethoden

Op de los verkrijgbare Kenwood standard (SR-8000) (alleen de voor- en surround-luidspreker)

De luidspreker kan worden geinstalleerd op de SR-8000 standard die los te verkrijgen is van KENWOOD.

Op een in de handel verkrijgbare luidsprekerstandaard of beugel (alleen de voorluidspreker)

U kunt ook gebruik maken van een in de handel verkrijgbare luidsprekerstandaard of beugel (mits de luidspreker kan worden

vastgezet met een M5 schroef met een spoed van 60mm en een efectief bruikbare schroefdraadlengthe van 10 to13 mm).

Voor details verwijzen we u eenar de gebruiksaanwijzing voor de gebruikte luidsprekerstandaard of beugel.

Effective schroefdraadlengthe
M5 schroef

Bevestingen van de kussentjes

Bevestig kussentjes aan de onderzijde van de luidspreker. Dekussentjes zorgen ervoor dat de luidspreker Niet kan glijden. Bovendien dampen ze de trillingen.

Voorluidspreker, Middenluidspreker Surround luidspreker

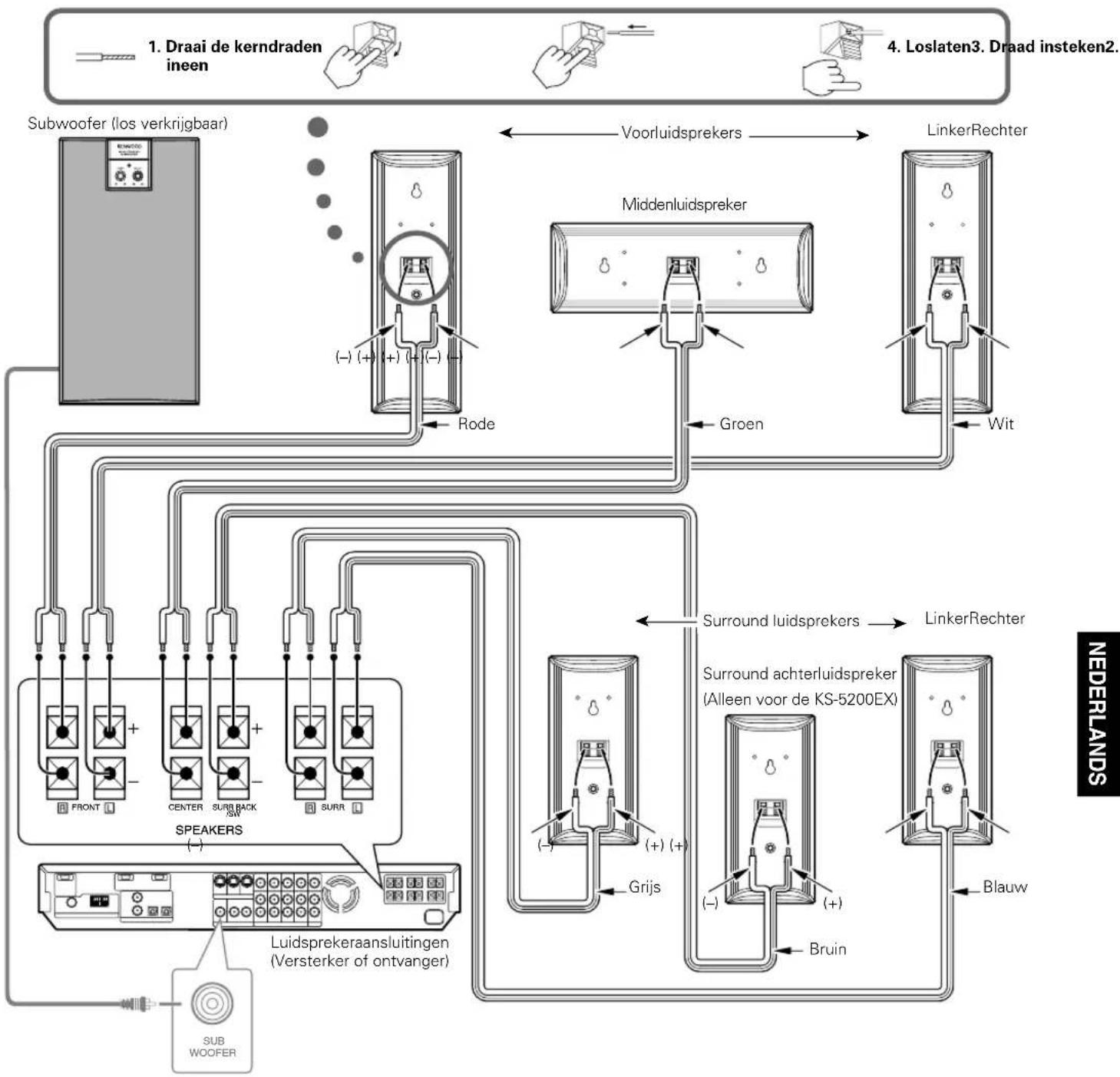

Aansluitingen

De draden en de aansluitpunten van de luidspreker hebben kleurcodes om het aansluiten te vergemakkelijken. Verbindt elke draad met de aansluiting diedezelfde kleur heeft (zie de afbeelding).

Zet de versterker uit voordat u de luidspekers aansluit of losmaakt.

1. Het piek-belastbaarheid van het luidsprekersystem staat vermeld in de specificaties. Om schade aan de luidsprekers te voorkomen, mag u de luidsprekers nooit op een hoger vermogen gebruiken.
2. Dit luidsprekersysteme heeft een nominale impedantie van 8 Ohm. Om deze luidsprekers aan bevrediging en veilig te sturen dient een versterker met een belastingsimpedantie van 8 Ohm aangesloten te worden.

Zorg dat de + en - luidsprekersnoroen nicht kortgesloten worden.
- Als de linker en rechter luidspreker verkeerd om worden aangesloten of als de polariteit van de luidsprekersnoeren Niet overeenkomt met de polariteit van de aansluitingen, za het geluid onnatuurlijk klinken en zich de akoestische eigenschappen van inferieure kwaliteit. Zorg er.daarom voor dat de luidsprekers en luidsprekersnoeren korrekt worden aangesloten.

KS-3200HT

Voorluidspreker

Systeem 2-Weg-2-Luidsprekersystem (Magnetisch afgeschermd)

Behuizing Basreflex

Bezetting

Woofer 70 mm Konus-type Tweeter 25 mm Gebalanceerd dome-type

Nominal impedantie 8Ω

Piek-belastbaarheid 120W

Gevoeligheid. 81 dB/W op 1 m

Frekwentiebereik 100 Hz tot 30.000 Hz

Afmetingen

Breedte 85 mm

Hoogte 250 mm

Diepte 92 mm

Netto gewicht 0,8 kg / stuk

Middenluidspreker

Systeem 2-Weg-2-Luidsprekersystem (Magnetisch afgeschermd)

Behuizing Basreflex

Bezetting

Woofer 70 mm Konus-type Tweeter 25 mm Gebalanceerd dome-type

Nominal impedantie 8Ω

Piek-belasthaarheid 120 W

Gevoeligheid. 81 dB/W op 1 m

Frekwentiebereik 100 Hz tot 30.000 Hz

Afmetingen

Breedte 250 mm

Hoogte 85 mm

Diepte 92 mm

Netto gewicht 0,8 kg / stuk

Surround luidspreker

Systeem 2-Weg-2-Luidsprekersystem

Behuizing Basreflex

Bezetting

Woofer 70 mm Konus-type Tweeter 25 mm Gebalanceerd dome-type

Nominal impedantie 8Ω

Piek-belasthaarheid 120W

Gevoeligheid. 81 dB/W op 1 m

Frekwentiebereik 100 Hz tot 30.000 Hz

Afmetingen

Breedte 85 mm

Hoogte 180 mm

Diepte 92 mm

Netto gewicht 0,6 kg / stuk

Toebehoren

Luidsprekerdraad

Rode 4.5 m

Wit 4,5m

Blaw 10m

Grijs 10 m

Groen 3m

Kussen 20

KS-5200HT, KS-5200EX

Voorluidspreker

Systeem 2-Weg-2-Luidsprekersystem (Magnetisch afgeschermd)

Behuizing . Basreflex

Bezetting

Woofer 70 mm Konus-type Tweeter 25 mm Gebalanceerd dome-type

Nominal impedantie 8Ω

Piek-belasthaarheid 120W

Gevoeligheid 81 dB/W op 1 m

Frekwentiebereik 100 Hz tot 30.000 Hz

Afmetingen (inclusief stander)

Breedte 140 mm

Hoogte maximaal 520 mm

Diepte 140mm

Netto gewicht 1,5 kg/stuk (inclusief stander)

Middenluidspreker

Systeem 2-Weg-2-Luidsprekersystem (Magnetisch afgeschermd)

Behuizing Basreflex

Bezetting

Woofer 70 mm Konus-type

Tweeter 25 mm Gebalanceerd dome-type

Nominal impedantie 8Ω

Piek-belasthaarheid 120W

Gevoeligheid 81 dB/W op 1 m

Frekwentiebereik 100 Hz tot 30.000 Hz

Afmetingen

Breedte 250 mm

Hoogte 85 mm

Diepte 92 mm

Netto gewicht 0,8 kg / stuk

Surround luidspreker

Surround achechterluidspreker (Alleen voor de KS-5200EX)

Systeem 2-Weg-2-Luidsprekersystem

Behuizing Basreflex

Bezetting

Woofer 70 mm Konus-type

Tweeter 25 mm Gebalanceerd dome-type

Nominal impedantie 8Ω

Piek-belasthaarheid 120W

Gevoeligheid 81 dB/W op 1 m

Frekwentiebereik 100 Hz tot 30.000 Hz

Afmetingen

Breedte 85 mm

Hoogte 180 mm

Diepte 92 mm

Netto gewicht 0,6 kg / stuk

Toebehoren

Luidsprekerdraad

Rode 4,5 m

Wit 4,5m

Blauw 10m

Grijs 10 m

Bruin (Alleen voor de KS-5200EX) 10 m

Groen 3m

Kussen. KS-5200HT:12,KS-5200EX:16
