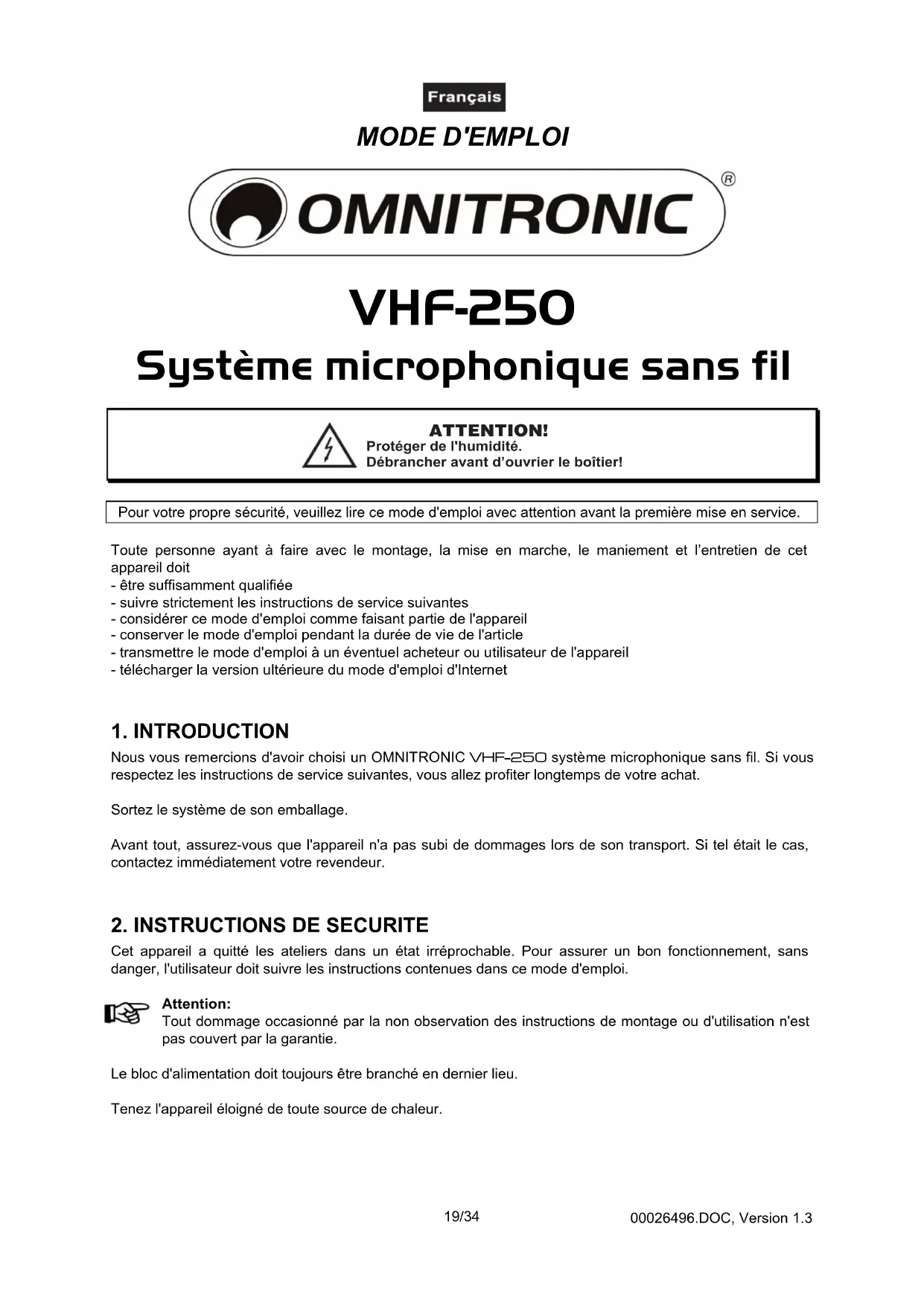

MODE D'EMPLOI VHF250 Omnitronic

Nous vous remercions d'avoir choisi un OMNITRONIC VHF-250 système microphonique sans fil. Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat.Sortez le système de son emballage.Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport. Si tel était le cas,contactez immédiatement votre revendeur.

2. INSTRUCTIONS DE SECURITE

Cet appareil a quitté les ateliers dans un état irréprochable. Pour assurer un bon fonctionnement, sansdanger, l'utilisateur doit suivre les instructions contenues dans ce mode d'emploi.Attention:Tout dommage occasionné par la non observation des instructions de montage ou d'utilisation n'estpas couvert par la garantie.Le bloc d'alimentation doit toujours être branché en dernier lieu.Tenez l'appareil éloigné de toute source de chaleur.00026496.DOC, Version 1.3 20/34 Lorsque l'appareil est transporté d'un endroit froid à un endroit chaud, il se forme de la condensation susceptible d'endommager les modules électroniques. Ne pas brancher l'appareil avant qu'il ait atteint la température ambiante. Ne déposez jamais de récipient contenant un liquide sur le dessus de l'appareil ou à proximité immédiate de celui-ci. Si toutefois, du liquide devait s'infiltrer dans l'appareil, le débrancher immédiatement, puis le faire vérifier par un technicien compétent avant de le réutiliser. Les dommages causés par l'infiltration de liquides

e sont pas couverts par la garantie. Débranchez l'appareil lorsque vous ne l'utilisez pas et avant de le nettoyer. ATTENTION: Allumez toujour l'amplificateur en dèrnier lieu et éteignez le en premier! Tout dommage résultant d'une modification sur l'appareil n'est pas couvert par la garantie. Tenir les enfants et les novices éloignées de l'appareil. ATTENTION: Un volume d'écoute trop élevé peut causer des troubles auditifs! L'intérieur de l'appareil ne contient pas de partys nécessitant un entretien. L'entretien et les réparations doivent être effectuées par un technicien compétent!

3. EMPLOI SELON LES PRESCRIPTIONS

Cet appareil est un set d'un récepteur à antenne unique sans fil et d'un micro à mains. Le récepteur doit être connecté avec une tension directe de 12-18 V et a été conçu pour un usage dans des locaux clos. Le microphone doit seulement être mis en service avec 1 standard 9 V bloc et a été conçu pour un usage dans des locaux clos. Pour recevoir les signaux émettés du micro à main, vous avez besoin d'un récepteur à antenne unique ou récepteur Diversity avec la fréquence porteuse appropriée. Piles sont déchets dangereux et doivent être éliminées comme-ça. Quand vous élimiéz l'appareil les piles doîvent être retirées avant. Assurez-vous des pôles correctes quand insérer la pile. Ne laissez pas les piles librement, parce-ce qu'il consiste le danger que celle-ci sont déglutit par des enfants ou des animaux domestiques. Dans ce cas consultez un docteur toute de suite! Des piles dégénarées ou avariée peuvent causer cautérisations quand en contact avec la peau. Dans ce cas, utilisez des gants de protection. Prenez garde que les piles ne peuvent pas être court-circuitées, dardées au feu ou chargées. Il consiste risque d'explosion. Ne déposez jamais de liquide sur l'appareil. Si toutefois, du liquide devait s'infiltrer dans l'appareil, quiter les piles immédiatement, puis le faire vérifier par un technicien compétent avant de le réutiliser. Les dommages causés par l'infiltration de liquides ne sont pas couverts par la garantie. Eviter les secousses et l'emploi de force lors de l’installation ou l'utilisation de l'appareil. Quand choisir le place d'installation, évitez toutefois les endroits humides, poussiéreux ou trop chauds. Assurez-vous que les câbles ne traînent pas au sol. Il en va de votre propre sécurité et de celle d'autrui. Ne pas utiliser l'appareil lorsque la température ambiante est supérieure à 35° C ou inférieure à 5° C. Ne pas exposer l'appareil directement aux rayons solaires (lors d'un transport dans un véhicule fermé par exemple). N'utilisez l'appareil qu'après avoir pris connaissance de ses fonctions et possibilités. Ne laissez pas des personnes incompétentes utiliser cet appareil. La plupart des pannes survenant sur cet appareil sont dues à une utilisation inappropriée par des personnes incompétentes.00026496.DOC, Version 1.3 21/34 Ne nettoyez pas l'appareil avec des produits de nettoyages trop puissants ou abrasifs. Utilisez un chiffon doux, humide. Si vous deviez transporter l'appareil, utilisez l'emballage d'origine pour éviter tout dommage. Notez que pour des raisons de sécurité, il est interdit d'entreprendre toutes modifications sur l'appareil. Si l'appareil est utilisé autrement que décrit dans ce mode d'emploi, ceci peut causer des dommages au produit et la garantie cesse alors. Par ailleurs, chaque autre utilisation est liée à des dangers, comme par ex. court circuit, incendie, électrocution, etc.

Ce système sans file être testé et autorisé dans l'Union européenne selon les termes de la directive R+TTE. Le numéro d’autorisation est :

Dépendant de pays d'opération, il peut cependant être nécessaire de demander une attribution des fréquences auprès des autorités nationales. Connectez-vous au lien suivant pour accéder aux liens des autorités nationales compétentes. En Allemagne, il cependant être nécessaire de demander une attribution des fréquences auprès de la Agence fédérale des réseaux (Bundesnetzagentur). Vous trouverez les formulaires pour l’attribution des fréquences sur la page d’accueil de l’agence fédérale des réseaux : www.bundesnetzagentur.de.

Système microphonique sans fil VHF

• Set avec récepteur et un microphone à émetteur manuel

• S'adaptant à émetteur TM-250 de même fréquence porteuse

• Système Switching Diversity avec deux antennes escamotables

• Fréquence porteuse: 179,000 MHz ou 214,000 MHz

• Indicateurs LED de l'alimentation, reception des signaux et AF Peak

• Régulateur du signal de sortie

• Régulateur de l'accord silencieux (Squelch) pour éliminer parasites gênants

• Sortie XLR et jack 6,3 mm

• Avec transformateur externe

• Alimentation du microphone par batterie 9 V (non livrée)

• Pas de déclaration pour'l Allemagne

• Déclaration nécessaire00026496.DOC, Version 1.3 22/34

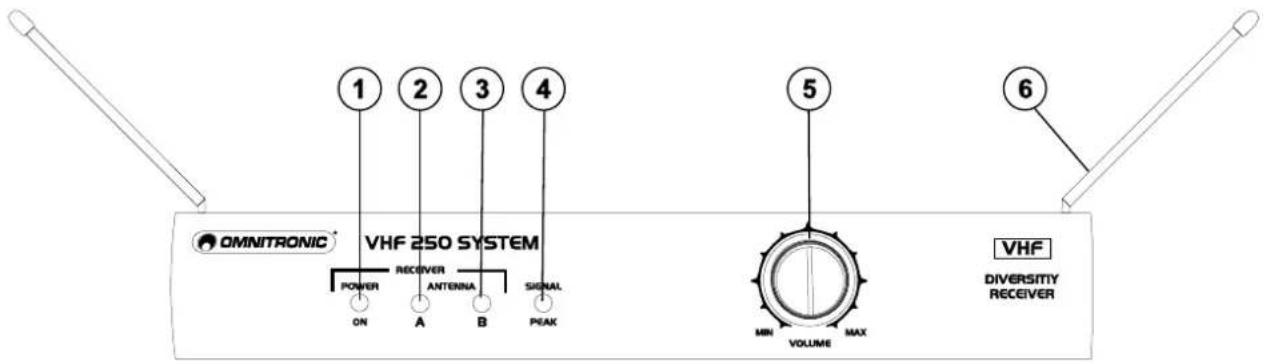

4.2 Eléments et branchements

Le témoin s'allume lorsque le récepteur est en marche. 2./3. Indicateur RF Le témoin's allume lorsque lea liaison RF est établie.

4. Indicateur AUDIO PEAK

La DEL s'illumine lorsque les niveaux audio dépassent le seuil de clip.

5. Régulateur VOLUME

Permet de régler le niveau en entrée du mélangeur ou l'amplificateur. Utiliser le gain de l'émetteur pour régler le niveau de audio transmis.

1. Douille de sortie HIGH Z

Jack 6,35 mm, asymétrique.

2. Douille de sortie LOW Z

XLR tripolaire, symétrique.

3. Interrupteur LINE/MIC

4. Régulateur SQUELCH

5. Douille d'alimentation

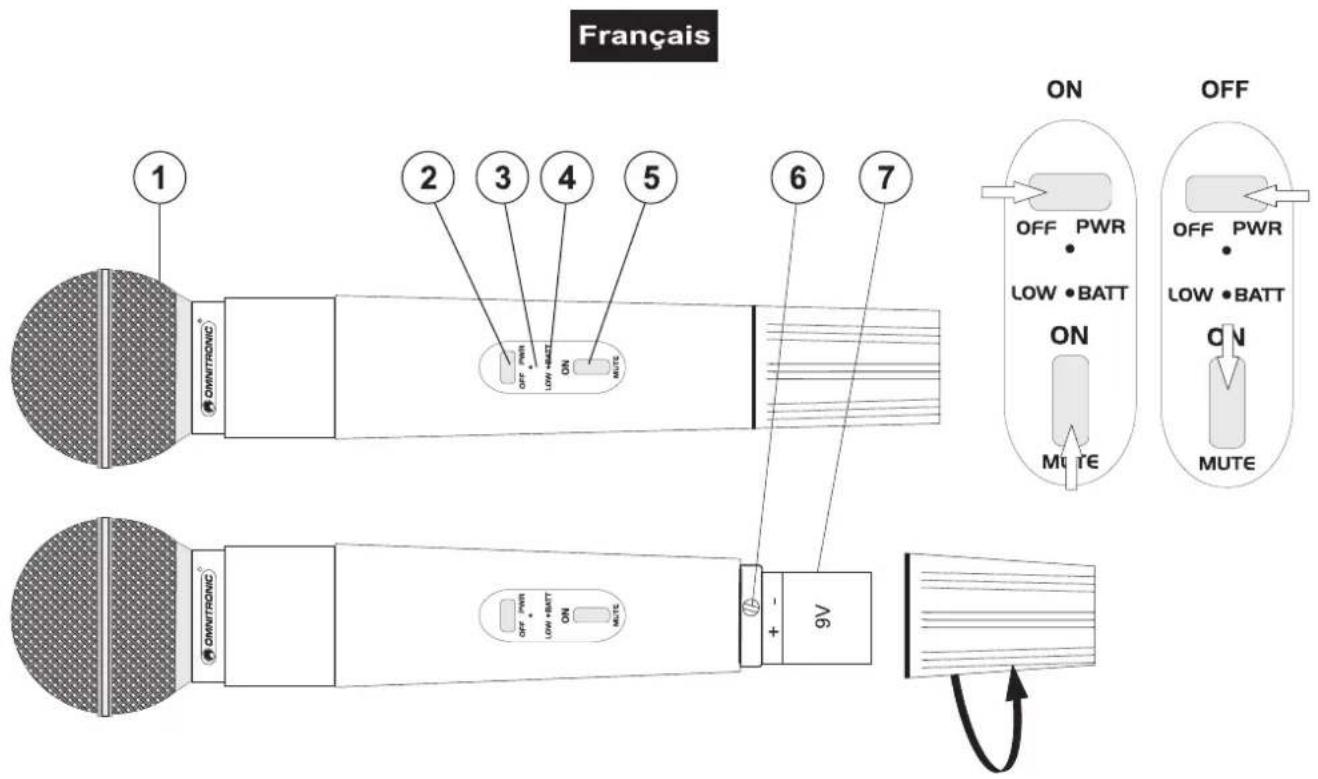

2. Interrupteur marche-arrêt d'alimentation

Pour économiser la pile, mettre l'appareil hors tension lorsu'il n'est pas utiliseé.

3. Indicateur marche-arrêt

4. Indicateur de charge insuffisante de la pile

5. Interrupteur de coupre audio

6. Réglage d'accord silencieux

7. Couverture des piles

Connectez le récepteur sans fil via la douilles de sortie à une douille de entrée de votre console de mixage ou amplificateur. Utilisez la sortie audio symétrique, si vous raccordez le récepteur à un amplificateur avec entreé symétrique. Utilisez la sortie audio asymétrique, si vous raccordez le récepteur à l'entrée LINE d'un aplificateur. Ajustez les antennes verticalement. Connectez le câble de connexion avec la douille DC IN. Branchez le bloc d'alimentation dans la prise de courant.

5.1 Insérer/remplacer les piles

Veuillez faire attention aux instructions sous "Emploi selon les Prescriptions". Ouvrez le couverle des piles sur la face inférieure et retirez-le. Quand vous remplacez les piles, retirez les piles du compartiment des piles avant. Les piles corrodées ou endommagées peuvent au toucher causer des brûlures sur la peau. Mettez impérativement des gants de protection pour retirer de telles piles.00026496.DOC, Version 1.3 24/34 Attention! Risque d'explosion quand vous remplacez les piles de manière incompétente. Seulement remplacer avec le même type ou un type recommandé par le fabricant. Écarter les piles usées d´après les instructions du fabricant. Insérez les piles et assurez-vous que les pôles soient corrects. Replacez le couvercle des piles et fermez-le. Quand vous mettez l'appareil sous tension, la LED rouge clignote permanente. Dans ce cas, il aura une alimentation électrique suffisante. Quand les piles sont plus faibles, la LED rouge brille de manière brièvement. Dans ce cas, les piles doivent être remplacées. Quand la LED rouge ne clignote pas du tout, il n'y a probablement aucune pile ou la polarisation est à l'envers. Mettez le microphone hors de service quand vous ne l'utilisez pas. En cas de non-maniement pour une longue periode, retirez les piles pour éviter une dégénaration des piles. Dans l'intérêt de la durée de vie des piles, seulement utiliser des piles de type alcaline. REMARQUES SUR LA GESTION DES DÉCHETS Écarter la pile usée d'après les instructions du fabricant. N' écarter jamais la pile usée en ordures ménagères! Porter la pile usée au point de collection dans votre région.

Le appareil commençera à fonctionner dès que vous le brancherez au secteur. Lors de la mise sous tension, la LED Power ON rouge est allumée. Quand le récepteur reçoit des signaux microphoniques, la indicateur RF est allumée. Pour une réception optimale, veuillez réspecter les conseils suivants:

• Si possible, maintenir une ligne de visée entre les antennes de l’émetteur et du récepteur. Éviter de placer l’émetteur et le récepteur aux endroits où du métal ou d’autres matériaux denses risquent d’être présents.

• Éviter de placer le récepteur à proximité d’ordinateurs ou d’autres appareils générateurs de radiofréquences. Ajuster la puissance de sortie de signal via le régulateur Volume. Quand le récepteur n'est plus utilisé, ajustez le régulateur Volume à 0 et éteignez l'appareil via l'interrupteur ON/OFF. IMPORTANT: Chaque installation microphonique sans fil est différente et peut présenter des difficultés particulières. Ne jamais faire une présentation ou une interprétation devant un public sans avoir préalablement effectué un essai systématique du système dans les conditions réelles d’utilisation. Si des changements importants (ajout de systèmes sans fil ou d’intercommunications, reconfiguration du décor, etc.) ont été effectués depuis le dernier essai systématique, refaire l’essai le plus tard possible avant le début de la présentation ou de l’interprétation.00026496.DOC, Version 1.3 25/34

PROBLEME: SOLUTION: L'alimentation ne s'enclenche pas. Contrôler le câble de connexion et les rallonges. Aucun son. Le LED RF du récepteur est éteinte. S’assurer que l’émetteur et le récepteur sont sous tension (interrupteurs d’alimentation sur “Marche”)

Vérifier l’indicateur de charge de l’émetteur pour s’assurer que la pile n’est pas épuisée. Au besoin, remplacer la pile. Vérifier le réglage d’accord silencieux sur le récepteur. S’assurer que le récepteur est en ligne de visée avec l’émetteur. Au besoin, réduire la distance entre l’émetteur et le récepteur. Aucun son. Le LED RF du récepteur est allumé. Tourner le régulateur Volume vers la droite pour augmenter le niveau de sortie audio. Vérifier que le récepteur et le mixer sont bien connectés. Parler dans le microphone et observer le LED RF du récepteur. Si le LED s’allume, le défaut se trouve autre part dans le système de sonorisation. Le signal reçu est bruité ou contient des sons parasites lorsque l’émetteur est sous tension. Vérifier l’indicateur de charge et remplacer la pile si elle est épuisée. Eliminer les sources locales d’interférences RF, telles que du matériel d’éclairage. Il se peut que deux émetteurs fonctionnent sur la même fréquence. Vérifier les émetteurs et en mettre un hors tension. Il se peut que le signal soit trop faible. Si possible, rapprochez le récepteur de l’émetteur. Régler le blocage réception du récepteur. La sortie du récepteur est bruitée alors que l’émetteur est hors tension. Régler le blocage réception du récepteur. Eliminer les sources locales de brouillage RF, telles que du matériel d’éclairage. Repositionner le récepteur. Perte momentanée du son lors des déplacements de l’émetteur sur la scène. Repositionner le récepteur et effectuer un nouvel essai systèmatique de l’installation. Observer le LED RF. Si les pertes de son persistent, marquer les zones mortes de la scène pour que les artistes puissent les éviter.

8. NETTOYAGE ET MAINTENANCE

Toujoursdébrancheravantdeprocederàl'entretien! DANGERDEMORT! L'appareil doit être nettoyée régulièrement. Utilisez un torchon non pelucheux humide. Ne pas utiliser de l’alcool ou des détergents pour le nettoyage! L'intérieur de l'appareil ne contient pas de partys nécéssitant un entretien sauf les piles. L'entretien et les réparations doivent être effectuées par un technicien compétent! Quand vous voulez remplacez la pile, veuillez faire attention aux instructions sous "Insérer/remplacer les piles". Si des pièces de rechange sont nécéssaires, toujours utiliser des pièces d'origine. Pour tout renseignement complémentaire, n'hésitez pas à nous contacter téléphoniquement. Notre spécialiste se tient à votre entière disposition pour répondre à toutes les questions que vous pourriez vous poser.00026496.DOC, Version 1.3 26/34

9. CHARACTERISTIQUES TECHNIQUES

Récepteur Système: Diversity, monocanal Fréquence porteuse: VHF 179,000 MHz ou 214,000 MHz Stabilité de fréquence: ±0,005 %

apport s/n: >90 dB Sénsibilité d'entrée : >80 dB Dynamique: >80 dB Méthode de modulation: FM, F3F Réponse des fréquences: 50 Hz - 20,000 Hz (± 3 dB) Sortie audio: Douille jack 6,35 mm mono, douille XLR Alimentation: 230 V AC, 50 Hz ~, grâce au bloc d'alimentation inclus Puissance de rendement: 5 W Dimensions (LxlxH): 195 x 140 x 40 mm Poids: 500 g Microphone Puissance de sortie RF: 8,5 mW Rayon d'action: 50 m (avec ligne de visée) Alimentation: 1 standard 9 V bloc Consommation de courant: env. 65 mA Durabilité de la pile: 6 heures Dimensions: 50 x 260 mm Poids: 360 g Attention! Les donnés imprimée dans ce mode d’emploi sont susceptibles d’être modifiées sans préavis. 15.11.2012 ©00026496.DOC, Version 1.327/34
