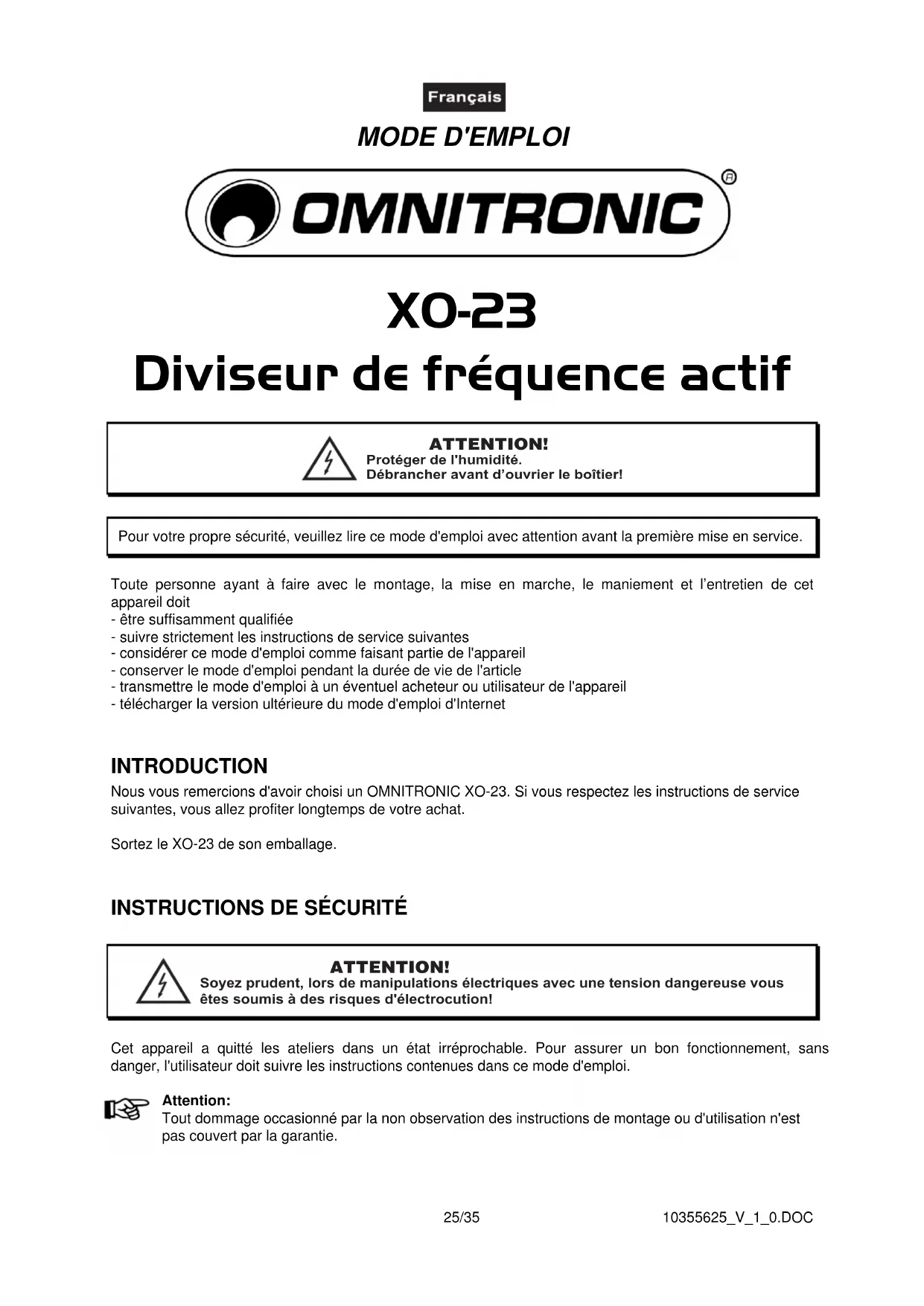

MODE D'EMPLOI XO23 Omnitronic
MODE D'EMPLOIMODE D'EMPLOI
XO-23
Active crossover
Diviseur de fréquence actif
ATTENTION!
Protégé de l'humidité.
Débrancher avant d'ouvrier le boitier!
Pour toute propre sccurté, veuillez dire ce mode d'emploi avec attention avant la premiere mise en service.
Toute personne ayant à faire avec le montage, la mise en marche, le maniement et l'entretien de cet apparéil doit
- être suffisamment qualifiée
- suivre strictement les instructions de service suivantes
- considérer ce mode d'emploi comme faisant partie de l'appareil
- conserver le mode d'emploi pendant la durée de vie de l'article
- transmettre le mode d'emploi à un évientuel acheteur ou utilisateur de l'appareil
- télécharger la version ultérieure du mode d'emploi d'Internet
INTRODUCTION
Nous you remercions d'avoir choisi un OMNITRONIC XO-23. Si vous respectez les instructions de service, suivantes, vous allez profiter longtemps de votre achat.
Sortez le XO-23 de son emballage.
INSTRUCTIONS DE SECURITE
ATTENTION!
Soyez prudent, lors de manipulations électriques avec une tension dangereuse vous estes soumis à des risques d'électrocution!
Cet apparéil a quitté les ateliers dans un état irréprochable. Pour assurer un bon fonctionnement, sans danger, l'utilisateur doit suivre les instructions containues dans ce mode d'emploi.
Attention:
Tout dommage occasionné par la non observation des instructions de montage ou d'utilisation n'est pas couvert par la garantie.
Français
L'appareil ne doit pas etre mis en service lorsqu'il a ete transporte d'un endroit froid a un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la temperature ambiente avant de le metre en service.
Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport. Si l'appareil ou le cable d'alimentation est endommagé, ne jamais mettre l'appareil en service. Contactez immédiatement votre revendeur.
La construction de l'appareil correspond à la classe de protection I. La fiche secteur doit être connectée uniquement à une prise secteur à contact de protection. La tension et la fréquence doivent correspondre exactement à la plaque signalétique de l'appareil. Des tensions inappropriées et des prises secteur inappropriées peuvent mener à la destruction de l'appareil et à des electrocutions mortelles.
Toujours connecter la fiche secteur en dernier. Il faut insérer la fiche secteur de maniere non-violente. Faites attention à une position bien fixée de la fiche secteur.
Ne laissez pas entrer le cable secteur en contact avec d'autres cables! Soyez prudent lors du travail avec des cables secteur et des alimentations secteur. Ne touche jamais ces parties avec des mains mouillées! Des mains mouillées peuvent cause des électrocutions mortelles.
Ne pas modifier, plier, charger de maniere mecanique, charger de pression, tirer, chauffer et ne pas positionner des cables secteur a proximede sources de chaleur ou de froid. En cas de non-respect des dommages du cable secteur, des faux ou des electrocutions mortelles peuvent en résultat.
L'insertion de cable ou l'accouplement à l'appareil ne doit pas être chargeé par tension. Il faut toujours avoir une longueur de cable vers l'appareil, manque de quoi le cable peut être endommagé, ce qui peut mener à des electrocutions mortelles.
Prenez garde de ne pas coincer ou abimer le cable d'alimentation. Contrer l'appareil et le cable d'alimentation regulierement.
En cas d'utilisation de rallonges il faut s'assurer que la section du fil est admissible pour l'alimentation en courant nécessaire pour l'appareil. Toutes les indications d'advertissement pour le cable secteur sont aussi valables pour des rallonges eventuellement utilisées.
Débranchez l'appareil lorsque vous ne l'utilise pas et avant de le nettoyer. Pour ce faire, utilisez les surfaces de Maintien sur la fiche; ne tirez jamais le cable secteur! Sinon, le cable et la fiche peuvent etre endommagées, ce qui peut mener à des electrocutions mortelles. Si la fiche ou l'interrupteur de l'appareil ne sont pas accessibles, par exemple parce quils sont enfermés par d'autres pieces, il faut proceder a une disjonction de tous les pôles du côte secteur.
Si la fiche secteur ou l'appareil sont couverts de poussière, il faut lemettre hors service, il faut interrompre le circuit sur tous les pôles, et nettoyer l'appareil avec un chiffon sec. La poussière peut réduire l'isoation, ce qui peut mener à des électrocutions mortelles. Des encrasements plus importants dans l'appareil et sur l'extérieur de l'appareil ne doivent être enlevés que par un technicien compétent.
Dansaucncasdesliquidesde toutgenredoiventpenetrardansdesfichescsecteur,desconnecteurs ou dans des ouvertures ou fentes d'appareil.S'ilya undoute surle fait quememeune quantite minimale de liquideauraitpenetrerdansl'appareil,ilfautimmadiementseparerl'appareildusecteuravec touslespoles. C'estvalableaussi,siI'appareila etéexposéaunehumiditede l'airelevée.Meme sI'appareilapparemment fonctionnealways,ilsoitetreexaminedu techniciencempotent,siparla pénetrationdeliquide des isolations ontetéventuellesmentendommagees.Desisolations réduitespeuventcauserdeselectrocutions mortelles.
Des objets étranges ne doivent pas entrer dans l'appareil. C'est valable particulièrement pour des pieces métalliques. Au cas où mêmes des pieces métalliques les plus petites comme des agrafes et trombones ou des éclats métalliques devaient entrer dans l'appareil, il faut immédiatementmettre l'appareil hors service et le séparer du secteur avec tous les pôles (tirer la fiche secteur). Des dysfonctionnements et court-circuits peuvent cause des blessures mortelles.
François
Avant la mise en marche de l'appareil, assurez-vous que tous les faders et tous les régulateurs de volumes soient en position "0" ou au minimum.
ATTENTION: Allumez tout jour l'amplificateur en dernier lieu et eteignez le en premier!
Tenir les enfants et les novices éloignées de l'appareil.
ATTENTION: Un volume d'écoute trop élevé peut cause des troubles auditifs!
L'intérieur de l'appareil ne contient pas de parties nécessitant un entretien. L'entretien et les réparations doivent être effectués par un technicien compétent!
EMPLOI SELON LES PRESCRIPIONS
Cet apparéil est un divisur de fréquence actif. Cet apparéil doit être connecté avec une tension alternative de 230 V, 50 Hz et a été lié pour un usage dans des locaux clos.
Eviter les secousses et l'emploi de force lors de l'installation ou l'utilisation de l'appareil.
Quand choisir le place d'installation, evitez toutefois les endroits humides, poussiereux ou trop chauds. Assurez-vous que les cables ne trainent pas au sol. Il en va de votre propre sécurité et de cette d'autrui.
Ne pas utiliser l'appareil lorsque la température ambiente est supérieure à 35^ C ou inférieure à 5^ C. Ne pas exposer l'appareil directement aux rayons solaires (lors d'un transport dans un vehicule fermé par exemple).
N'utilisez l'appareil qu'aupres avoir pris connaissance de ses fonctions et possibilites. Ne laissez pas des personnes incompétentes utiliser cet apparéil. La plupart des pannes survenant sur cet apparéil sont dues à une utilisation inappropriée par des personnes incompétentes.
Ne nettoyez pas l'appareil avec des produits de nettoyages trop puissants ou abrasifs. Utilisez un chiffon doux, humide.
Si vous deviez transporter l'appareil, utilisez l'emballage d'origine pour éviter tout dommage.
Notez que pour des raisons de sécurité, il est interdit d'entrepreneire toutes modifications sur l'appareil.
Il est interdit de-retirer le code barre de l'appareil. Ceci annulerait toute garantie.
Si l'appareil est utilisé autrement que décrit dans ce mode d'emploi, ceci peut cause des dommages au produit et la garantie cesse alors. Par ailleurs, chaque autre utilisation est liée à des dangers, comme par ex. court circuit, incendie, électrocution, etc.

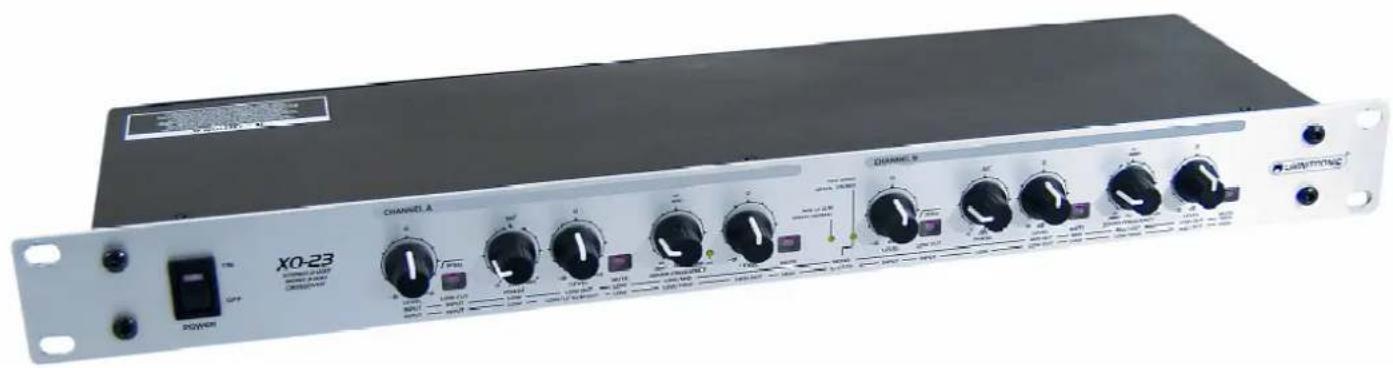

DESCRIPTION DE L'APPAREIL
Cet apparéil est concu pour l'usage professionnel. Les connexions se trouvent au dos de l'appareil et les régulateurs au face.
INSTALLATION
Instructions pour l'installation en rack
Cet apparéil est concu pour être installé dans un rack 19"/483 mm. Le profondeur minimum pour l'installation est 160 mm. Fixez l' apparéil avec 4 vis M6 au rack.
Lors de l'installation du rack faire attention à ce que l'air chaud puisse s'échapper du rack et qu'il y ait suffisamment de distance entre les étages de sortie. Le boîtier du rack devrait être équipé d'un ventilateur.
Pour cette raison ils sont munis de ventilateurs qui assurent le refroidissement nécessaire.
Français
Soyez prudent lors de l'installation de l'appareil dans un rack. Intégrer les appareils les plus lourds dans la partie inférieure du rack. La face avant ne suffit pas elle-même pour fixer un égalisateur. Proceder à une fixation proportionnée à l'aides des barres transversales et laterales.
Si des racks sont transportés ou utilisés pour des sonorisations mobiles, les ceintres au revers de l'appareil devraient être fixés en plus à la base ou aux barres du rack. Ainsi l'appareil ne se déplacera pas en arrêt lors du transport.
Raccords d'entrée
Un bon guidage des cables améliore remarquablement la qualité du son de votre système PA. Monter les cables d'entrée le plus court et le plus direct possible. Une longueur inutile du cablage affaiblira les haute fréquences, le risque de ronflement et de bruit en sera plus grand. Si de longs cablages sont inévitables, utilisez des cables symmetriques. Les entrées de votre OMNITRONIC XO-23 sont équipés avec douilles XLR.
Raccords de sortie
Plus un cable est long, plus il devra etre epais. Les sorties de suaive OMNITRONIC XO-23 sont equipes avec douilles XLR.
Connexion au secteur
Brancher le OMNITRONIC XO-23 seulement au réseau après avoir assure une tension de réseau de 230 V. Notre apparéil est protégé par un fusible T 0,5 A, 250 V.
Pour brancher l'appareil, vous deviez installer une fiche au secteur.
L'occupation des cables de connection est:
| Câble Pin International | |
| Brun Phase L | |
| Bleu Neutre N | |
| Jaune/Vert Terre | ⊥ |
La terre doit être connectée!
Branchez l'appareil avec la fiche au secteur.
Quand vous connectez l'appareil directement au secteur local, vous deviez installer un interrupteur du secteur avec une aperture de 3mm au minimum sur chaque pole.
Cet apparéil doit seulement être connecté avec une installation électrique correspondant aux régulations IEC. L'installation doit être équipée avec un disjoncteur à courant de début (RCD) avec un courant différentiel résiduel de 30mA .
MISE EN MARCHE
Metre le diviseur de fréquence sous tension en premier de façon à éviter les larsens qui peuvent endommager vos hauts parleurs.
Test système
Après la connexion de tous les cables, vous devriez tester le système. A cet effet, appuyez sur tous les quatre touches Mute, pour commuter tous les sorties muets.
Activez d'abord tous les sorties avec les signaux de ton hauts. En ca d'un câblage incorrecte, les signaux HF arrivent aux boîtes bass, qui ne sont pas endommagées par cela. Dans le cas invers, les signaux LF détruirait vos haut parleurs de ton haut.
QUELQUES CONSEILS AUX DÉBUTANTS
Quelques conseils aux débutants
Avec un divisur de fréquence actif, vous pouze diviser le signal sortie de votre tableau de mixage en differentes réponses de fréquences. De cette manière, vous pouze définir quel part de signal vous désirez transmettre à l'amplificateur.
Vouss poez employer de frquence soit en marche deux voies stereo, soit en marche trois voies mono. L'emploi stereo est concu p.ex. pour les discothques de taille moyenne ou plus grande.
L'emploi mono est surtout concu pour des systèmes PA plus grands ce qui exige deux diviseurs de fréquence.
L'appareil livre se trouve tout d'abord en employe deux voies stéreo. Pour un employé trois voies mono, pressez le commutateur stéreo/ mono.
MANIEMENT

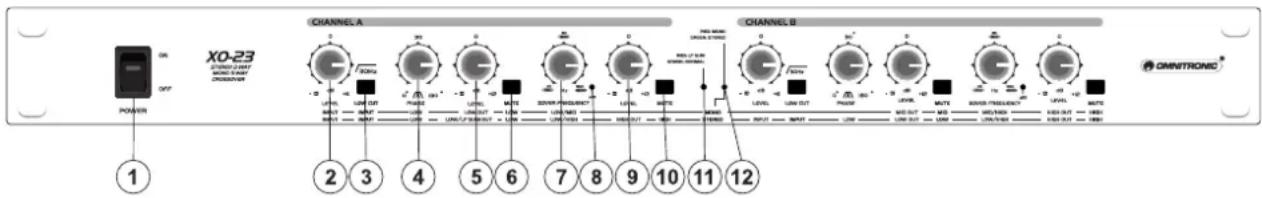

Panneau avant
Les canaux A et B sont identiques.
1. Interrupteur POWER
Mise sous tension de l'appareil. Mettre l'appareil sous tension en premier de façon à éviter les larsens qui peuvent endommager vos hauts parleurs.
2. Sélection INPUT LEVEL
Il règle l'amplification d'entrée sur la plage - à +6 dB.
3. Sélection LOW CUT
Avec ce sélecteur des fréquences Low Cut, vous pouvez éliminer les fréquences graves pas désirées. Avec la fonction Low Cut vous atténuez tous les signaux en-dessous de 30 Hz. S'il vous plait appuyez et tenez cette touche, si vous n'avez pas absolument besoin de ces fréquences extrémement basses. Si vous boîte ne supporte pas ces fréquences basses, il y a le risque de dommages des haut-parleurs!
4. Sélection PHASE
Elle inverse la polarité de la sortie des basses fréquences.
Français
5. Sélection LOW LEVEL OUTPUT
Il détermine le niveau de sortie de la bande des basses fréquences sur la plage -∞ à +12 dB
6. Touche MUTE
Elle eteint la bande des basses fréquences.
7. Sélection XOVER FREQUENCY
Il définit la fréquence de transition entre les bandes. Lorsque le touche XOVER FREQitué sur le panneau arrêté est enforcé, les valeurs de la plage de fréquences pour lechioix de la fréquence de transition sont multipliées par dix.
8. Sélection HIGH LEVEL OUTPUT
Il déterminé le niveau de sortie de la bande des hautes fréquences sur la plage - à +12 dB
9. LED XOVER
La LED est allumée, quand le touche XOVER FREQ situé sur le panneau arrière est enforcé.
10. Touche MUTE
Elle éteint la bande des haute fréquences.
11. LED LF
La LED est allumée rouge, quand le touche Low Sum situé sur le panneau arrière est enforcé.
12. LED MONO / STEREO
La LED est allumée rouge, quand le XO-23 se trouve en mode Mono et vert, quand le XO-23 se trouve en mode Stereo.

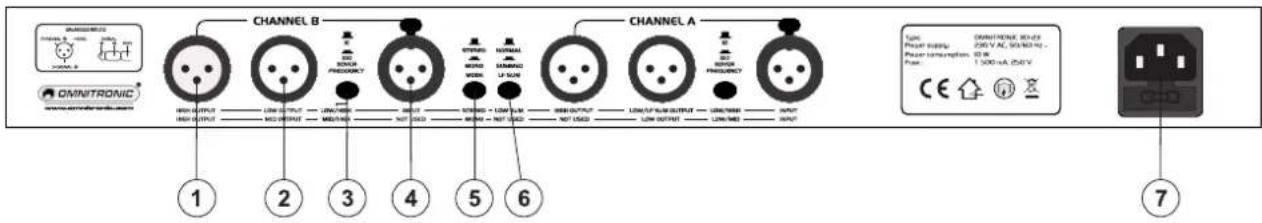

Dos
1. Douille HIGH OUTPUT
Connecteurs de sortie du signal des haute fréquences.
2. Douille LOW OUTPUT
Connecteurs de sortie des basses fréquences.
3. Touche XOVER FREQUENCY
Ils permettent de faire passer les plages de regalage du Sélction XOVER FREQUENCY de face avant de 45 à 950 Hz à 450 à 9,5 kHz.
Ne modifie pas la position de ces touches sans eteindre auparavant voire système de diffusion des peine de générer des bruits parasites qui risqueraient d'endommager vos haut-parleurs et le système.
4. Douille INPUT
Il s'agit du connecteur d'entrée.
5. Touche STEREO/MONO
Avec le sélecteur Stereo/Mono, vous pouvez commuter le XO-23 de stereo à mono.
Ne modifie pas la position de ces touches sans eteindre aparavant sua systeme de diffusion es peine de generer des bruits parasites qui risqueraient d'endommager vos haut-parleurs et a ce systeme.
6. Touche LOW SUM
En configuration stéreo, ce touche permet de faire la somme des deux sorties des signaux basses fréquences. Cette somme est alors conduite à la sortie basses fréquences du canal A. Cela est particulièrement intéressant si vous utilisez un subwoofer.
7. Connexion de tension avec portefusible
Connector le cable d'alimentation ici.
Français

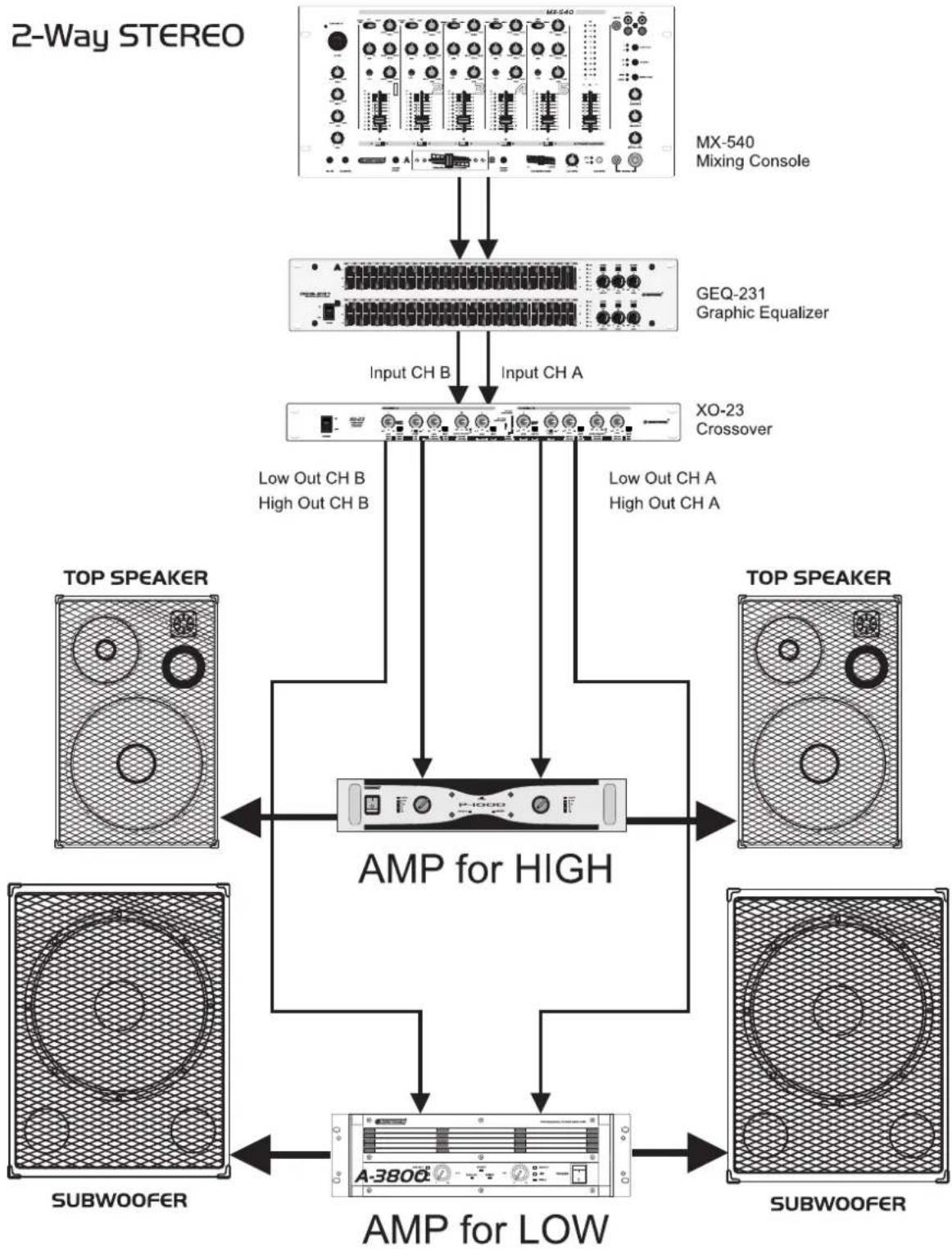

Emploi 2 voies stéréo
Mettez le commutateur stéreo/ mono à 2-way stereo.
Exemple de réglage des gâmes de fréquence (dépend du système et des localités):
Graves Algués
40 Hz - 250 Hz 250 Hz - 20 kHz
Les signaux d'entrée se laissent divisés par le régulateur de fréquence (XOVER). Faites attention que la touche XOVER FREQUENCY est enforcé. A ce réglage, la gamme de fréquence est à 45 Hz - 950 Hz. Avec LED allumée, la gamme de fréquence est à 450 Hz - 9,5 kHz.

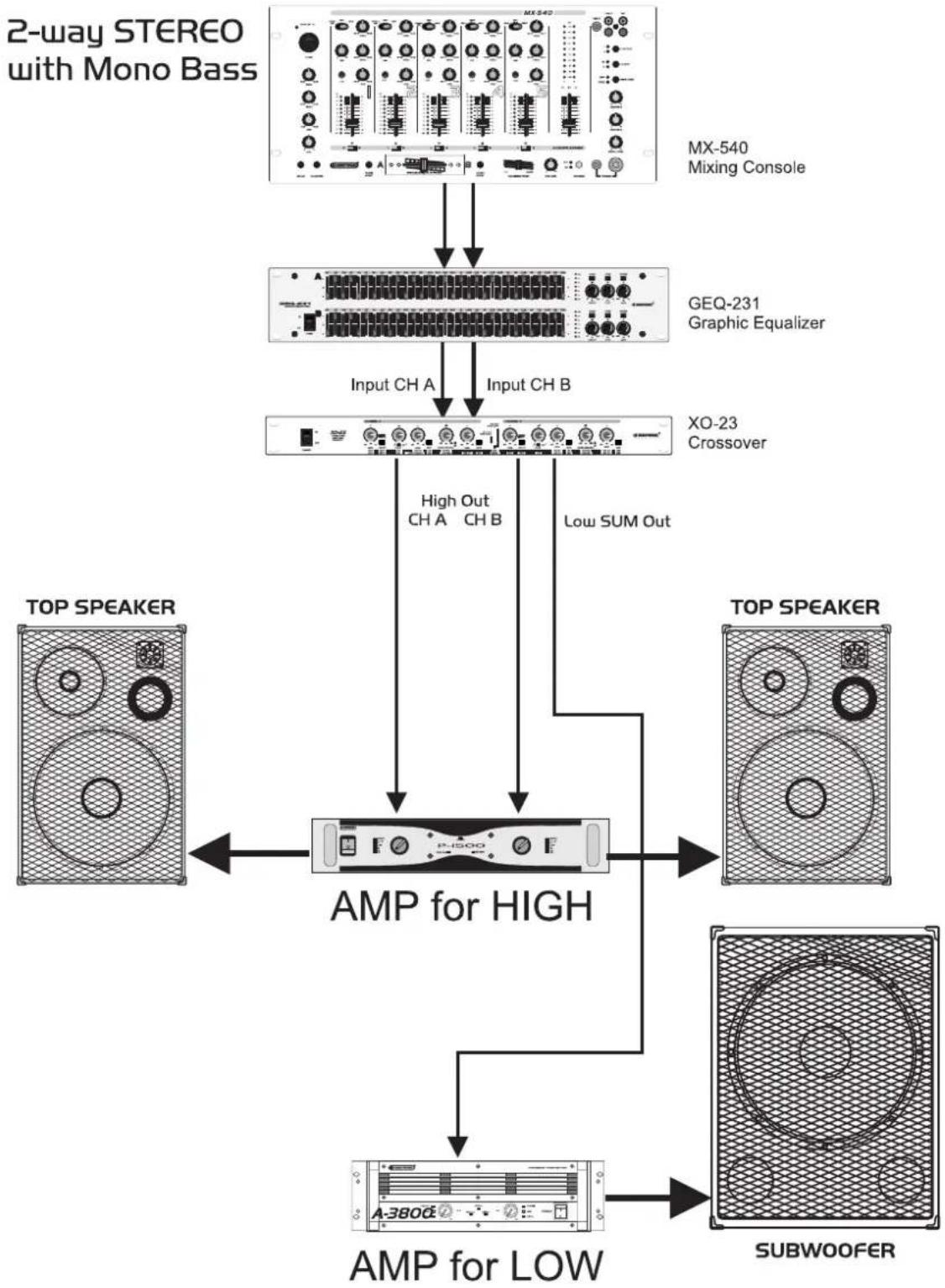

2-Way STEREO
Français
Emploi 2 voies stéreo avec mono-subwoofer
Mettez le commutateur stéreo/ mono à 2-way stereo.
Exemple de réglage des gâmes de fréquence (dépend du système et des localités):
Graves Algués
40 Hz - 250 Hz 250 Hz - 20 kHz
Les signaux d'entrée se laissent divisés par le régulateur de fréquence (XOVER). Ne pas active la touche XOVER FREQUENCY. A ce réglage, la gamme de fréquence est à 45 Hz - 950 Hz. Avec LED allumée, la gamme de fréquence est à 450 Hz - 9,5 kHz.
Français

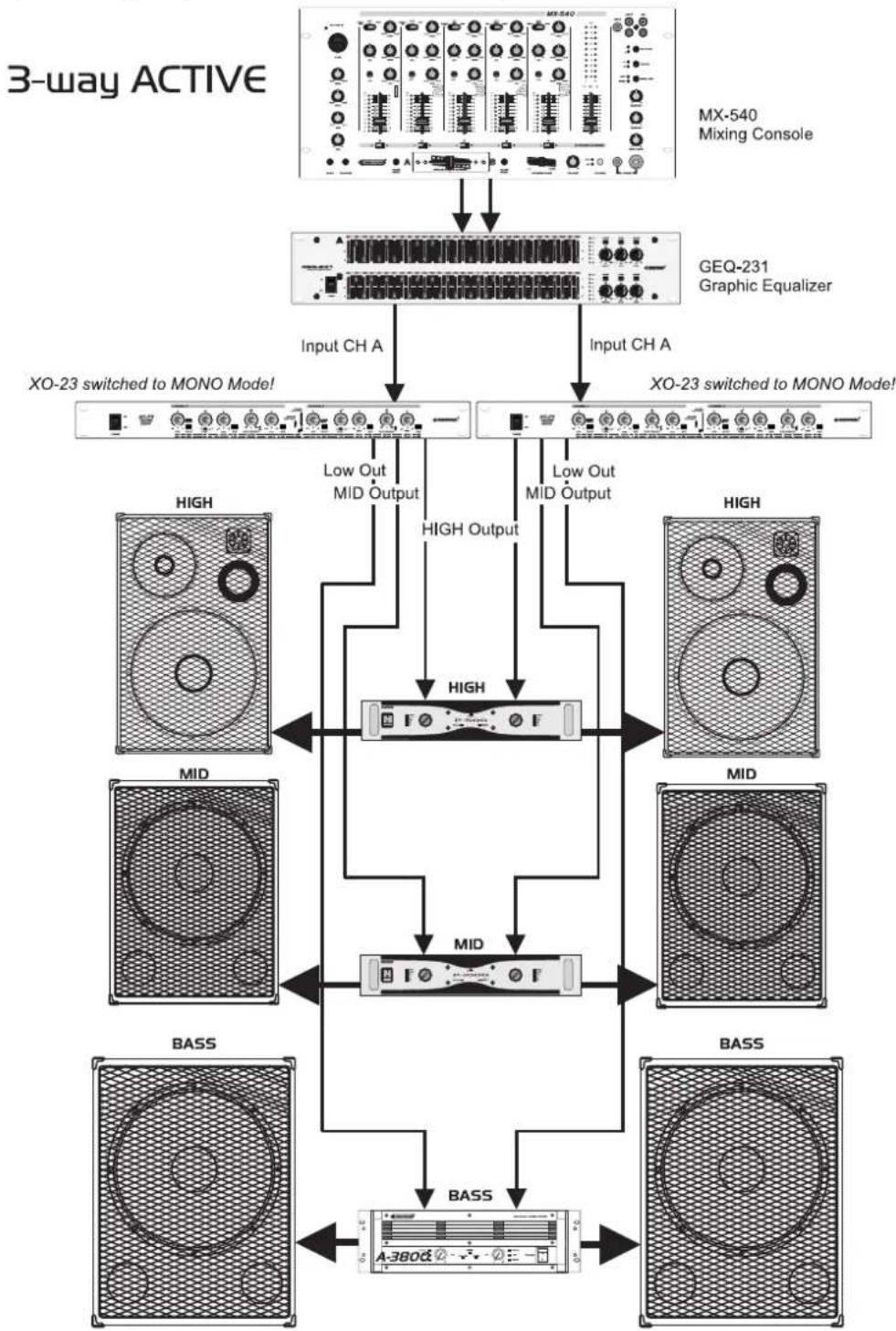

Emploi 3 voies mono
Mettez le commutateur stéreo/ mono à 3-way mono.
Réglez la fréquence de division désirée entre les mediums et les aigués par le régulateur de fréquence (MID/HIGH XOVER). Faites attention à ce que la touche XOVER FREQUENCY est enforcé. A ce réglage, la gamme de fréquence est à 450 Hz - 9,5 kHz.
La part de signal des aiguès peut être intensifiée ou baisse par le régulateur des aiguès Level.
Exemple de réglage des gâmes de fréquences (dépend du système et des localités):
Graves Médiums Aigués 40-250 Hz 250-6 kHz 6-20 kHz
Réglez la fréquence de division désirée entre les mediums et les basses par le régulateur des fréquences (LOW/MID XOVER). Ne pas active la touche XOVER FREQUENCY. A ce réglage, la gamme de fréquence est à 45 Hz - 950 Hz.
La part de signal des aigues peut être intensifiée ou baisse par le régulateur des Low Level.
NETTOYAGE ET MAINTENANCE
DANGER DE MORT!
Toujours débrancher avant de procee à l'entretien!
L'appareil doit être nettoyé régulièrement de contaminations comme de la poussière etc. Pour le nettoyage, utilisez un torchon non peluchex humide. Ne pas utiliser un dernier cas de l'alcool ou des détergents pour le nettoyage.
L'intérieur de l'appareil ne contient pas de parts nécessitant un entretien sauf le fusible. L'entretien et les réparations doivent être effectués uniquement par du personnel de service compétent!
Remplacer le fusible
Toujours remplaçer un fusible par un autre de modulo identique.
Avant le remplacement du fusible débrancher l'appareil.
Procedure:
Pas 1: Ouvriez le porte-fusible au dos de l'appareil avec un tournevis et le retarder du boitier.
Pas 2: Retirez le fusible defectueux du porte-fusible.
Pas 3: Installez le nouveau fusible au porte-fusible.
Pas 4: Remettez le porte-fusible dans le boitier et vissez-le.
Si des pieces de rechange sont nécessaires, toujours utiliser des pieces d'origine.
Quand le cable secteur de cet appareil est endommagé, il doit etre remplace par un cable secteur specialis. dispondible chez voire revendeur.
Pour tout renseignement complémentaire, votre revendeur se tient à votre entière disposition.
CHARACTERISTIQUES TECHNIQUES
| Alimentation: 230 V AC, 50 Hz ~ | |
| Puisance de rendement: 10 W | |
| Fusible: T 0.5 A | |
| Filtre type: 24 dB / Octave | |
| Mode d'opération: 2 voies stéréo / 3 voies mono | |
| Entrée: Mono/stéréo | |
| Impedance d'entrée: 300/150 kOhm | |
| Sortie: Mono/stéréo | |
| Sortie audio: XLR | |
| Impedance de sortie: | 300/150 kOhm |
| Rapport s/n: | >100 dB |
| Bande de fréquences xover: | 45 Hz - 9 kHz |
| Distortion: | < 0,05 % |
| Contrôle d'entrée: | -∞ - +6 dB |
| Contrôle de sortie: | -∞ - +12 dB |
| Low Cut: | 30 Hz |
| Phase invert: | 0-180° |
| Dimensions (hxlxp): | 483 x 147 x 46 mm |
| Poids: | 2 kg |
Attention! Les données imprimée dans ce mode d'emploi sont susceptibles d'être modifiées sans préavis. 07.09.2006 ©
