BEDIENUNGSANLEITUNG XO23 Omnitronic

BEDIENUNGSANLEITUNGSBEDIENUNS

USER'S MANUALUSER'S MANUAL

Inhaltsverzeichnis/Table of contents/Sommaire

Deutsch

EINFUHRUNG 4

SICHERHEITSHINWEISE 5

BESTIMMUNGSGEMÄSSE VERWENDUNG 6

GERATEBESCHREIBUNG 7

INSTALLATION 7

INBETRIEBNAHME 8

BEDIENUNG 8

REINIGUNG UND WARTUNG 14

TECHNISCHE DATEN 14

English

INTRODUCTION 15

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la derniere version de ce mode d'emploi dans l'Internet sous:

www.omnitronic.com

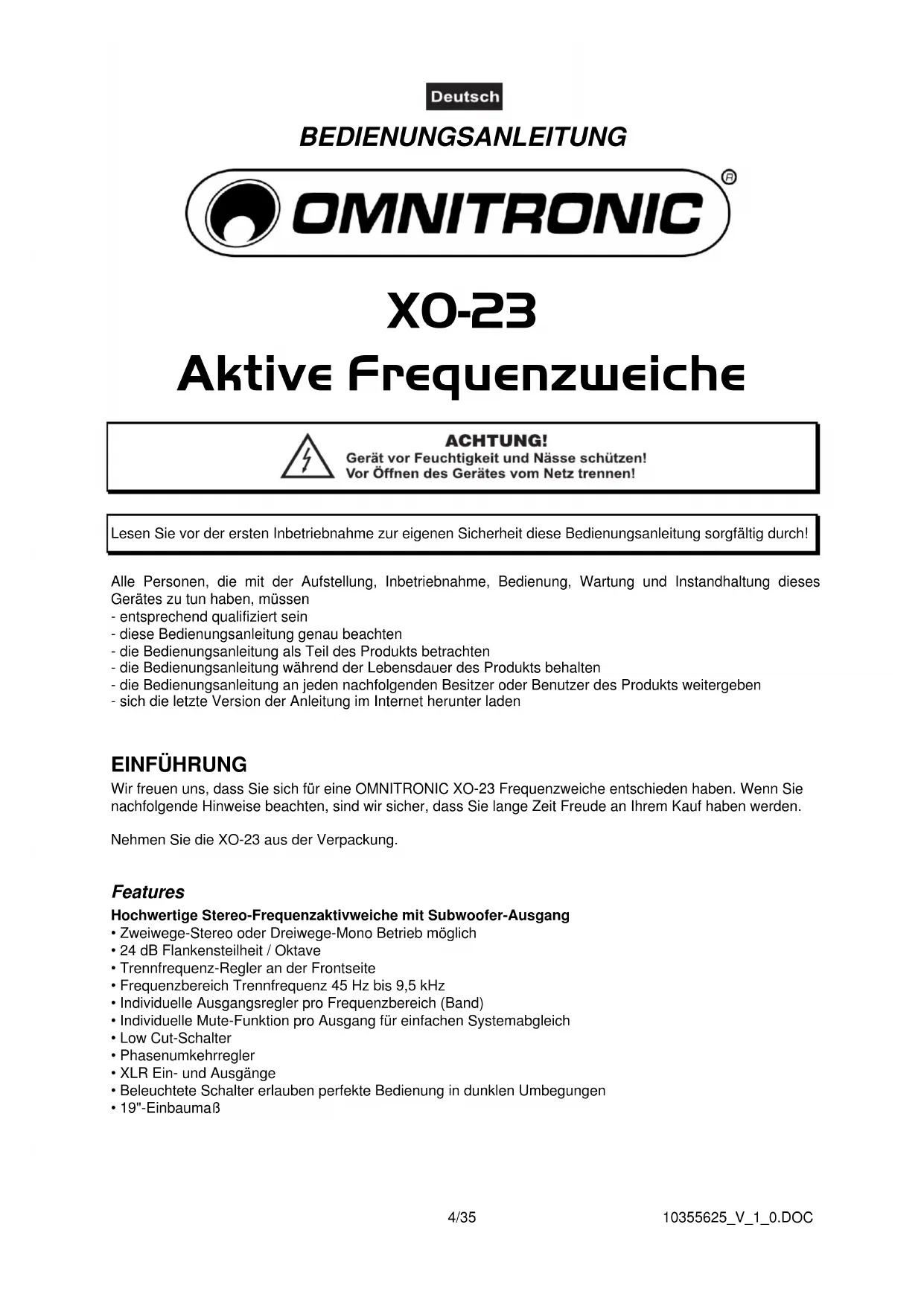

BEDIENUNG SANLEITUNG

OMNITRONIC

X0-23

Aktive Freqenzweiche

ACHTUNG!

Gerät vor Feuchtigkeit und Nasse schützen!

Vor Offnen des Gerates vom Netz trennen!

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung these Gerates zu tun haben, müssen

• entsprechend qualifiziert sein
  -These Bedienungsanleitung genau beachteten
• die Bedienungsanleitung als Teil des Produkts betrachten
• die Bedienungsanleitung während der Lebensdauer des Produkts gehalten
• die Bedienungsanleitung an jedem nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
• sich die letzte Version der Anleitung im Internet herunter laden

EINFUHRUNG

Wir freuen uns, dass Sie sich für eine OMNITRONIC XO-23 Frequenzwiete entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihr Kauf haben werden.

Nehmen Sie die XO-23 aus der Verpackung.

Features

Hochwertige Stereo-Frequenzaktivweiche mit Subwoofer-Ausgang

Zweiwege-Stereo oder Dreiwedge-Mono Betrieb möglich
24 dB Flankensteilheit / Oktave
Trennfrequency-Regler an der Frontseite
- Frequenzbereich Trennfrequenz 45 Hz bis 9,5 kHz
- Individuelle Ausgangsregler pro Frequenzbereich (Band)
- Individuelle Mute-Funktion pro Ausgang fur einfachen Systemabgleich
Low Cut-Schalter
- Phasenumkehrregler
XLR Ein- und Ausgänge
- Beleuchtete Schalter erlauben perfekte Bedienung in dunklen Umbegungen
- 19"-Einbaumaβ

SICHERHEITSHINWEISE

ACHTUNG!

Selen Sie besonderss vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!

Dieses Gerät hat das Werk in Sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

Unbedingt lessen:

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursicht werden, erlischt der Garantieanspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollen Sie Schäden an der Netzleitung oder am Gehäuse entdecken, behmen Sie das Gerät nicht in Betrieb und setzen sichitte mit Imrem Fachhändler in Verbindung.

Der Aufbau entspricht der Schutzklasse I. Der Netzsteckerarf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerates genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen konnen zur Zerstörung des Gerates und zu tödlichen Stromschlagen führen.

Den Netzstecker immer als letztes einstecken. Der Netzstecker muss damit gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers.

Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommt! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tõdliche Stromschläge zu Folge haben.

Netzleitungen nicht verändern, knicken, Mechanisch belasten, durch Druck belasten,ziehen, erhitzen und nicht in die Nare von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der Netzleitung, zu Brand oder zu tödlichen Stromschlagen kommt.

Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt werden, was zu tödlichen Stromschlagen führen kann.

Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.

Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für evtl. Verlängerungsleitungen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Grüfläche an undziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker beschädigt werden was zu tödlichen Stromschlagen führen kann. Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.

Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden. Staub kann die Isolation reduzieren, was zu tödlichen Stromschlagen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.

Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät scheinbar noch Funktioniert, muss es von einen Fachmann überprüft werden ob durch den

Deutsch

Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen konnen tõdliche Stromschläge hervorrufen.

In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Buroklammern oder großere Metallspane in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zunehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse konnen tõdliche Verletzungen zur Folge haben.

Bevor das Gerät eingeschaltet wird, mussen alle Fader und Lautstärkeregler auf "0" bzw. auf minimum gestellt werden.

ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!

Kinder und Laien vom Gerät fern halten!

GESUNDHEITSRISIKO!

Beim Betreiben einer Beschallungsanlage lässt sich Lautstärkepegel erzeugen, die zu irreparaben Gehorschaden führen können.

Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

BESTIMMUNGSGEMÄSSE VERWENDUNG

Bei dieser Gerät handelt es sich um eine professionelle Frequenzwiete. Dieses Produkt ist für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme des Gerätes.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissem Sie sich, dass keine Kabel frei herumliegen. Sie gefährden ihre eigene und die Sicherheit Dritter!

Betreiben Sie das Gerät nicht in extrem halten (über 35^ C) oder extrem kalten (unter 5^ C) Umgebungen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!

Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.

Soll das Gerät transportiert werden, verwenden Sieitte die Originalverpackung, um Transportschäden zu vermeiden.

Beachten Sieitte, dass eigenmachtige Veränderungen an dem Gerat aus Sicherheitsgrunden verboten sind.

Der Serienbarcode darf niemals vom Gerat entfernt werden, da ansonsten der Garantieanspruch erlischt.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschreiben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außen dem ist jeder andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

GERÄTEBESCHREIBUNG

Die OMNITRONIC Frequenzweiche ist für den professionellen Anwendungsbereich vorgesehen. Die Beschrichtungen der Bedienelemente und Anschlüsse untersicken sich im Stereo- bzw. Mono-Betrieb. Für den Stereo-Betrieb gilt die obere Beschriftrungslinie, für den Mono-Betrieb die untere.

INSTALLATION

RACKEINBAU

Dieses Gerät ist für ein 19" Rack/483 mm vorgesehen. Die Mindesteinbaute liegt bei 160 mm. Die Höhe beträgt 44 mm. Sie können these Gerät mit vier Schrauben M6 im Rack befestigen.

Beim Rackeinbau ist darauf zu achtten, dass die warme Luft aus dem Rack entweichen kann und genugend Abstand zu anderen Geräten vorhanden ist. Das Rackgehäuse soll mit einem Lüfter versehen sein. Seien Sie vorsichtig beim Einbau der Frequenzwische in ein Rack. Bauen Sie die schwersten Geräte in den unteren Teil des Racks ein. Die Frontplatte allein reicht allerdings nicht aus, um das Gerät sicher zu befestigen. Es muss eine gleichmäßige Befestigung durch Boden- und Seitenchieren gewährleistet sein.

Wenn Racks transportiert oder für mobile Beschallungen verwendet werden, sollte man die Rückbürger der Geräte noch zusätzlich an den Boden- oder den Seitenchienen des Racks befestigen. So kann sich die Frequenzwische beim Transport nicht nach hinten verschieben, da die Frontplatte Beschleunigungskräfte, wie sie im Roadbetrieb vorkommen, nicht alleine aufgangen kann.

EINGÄNGE

Gute Kabelführung verbessert die Klangqualität Ihres PA-Systems enorm. Eingangskabel sollen den kurz und direkt sein, da hohe Frenzen stark gedämpft werden, wenn die Kabel unnötig lang sind. Außer dem ist die Gefahr von Brummeinstreuungen und Rauschen bei langen Kabeln erheblich größter. Müssen jeder changle Kabelwege darüber gelegt werden, sollen auf jedem Fall symmetrische Kabel verwendet werden.

Die Eingänge Ihrer OMNITRONIC Frequenzwichte sind mit elektronisch symmetrierten XLR-Verbindungen ausgestellt.

AUSGÄNGE

Die Ausgabe ihrer OMNITRONIC Frequenzwichte sind mit elektronisch symmetrierten XLR-Verbindungen ausgestellt.

Belegung symmetrische XLR-Leitung:

Symmetrische XLR-Verbindung

Um eine XLR-/verbindung unsymmetrischen an zu schreiben, müssen Pin 1 und 3 gekrutterd werden.

1=Masse/Schirm
2=（+）Plus-Phase
3 = (-)Minus-Phase

Deutsch

NETZANSCHLUSS

Die OMNITRONIC Frequenzwische damit dann an Stromnetz angeschlossen werden, wenn sichergestellt ist, dass die richtige Netzspannung (230 V) vorhanden ist. Ihr Gerät ist mit einer T 0,5 A, 250 V Sicherung abgesichert.

Schlieben Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an.

Die Belegung der Anschlussleitungen ist wie folgt:

Leitung Pin	International
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter		L

Der Schutzleiter muss unbedingt angeschlossen werden!

Wenn das Gerat direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.

Das Gerätarf nur an eine Elektroinstallation angeschlssen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestellt sein.

INBETRIEBNAHME

Versichert Sie sich, dass die Frequenzwiche vor den Verstärkern angeschaltet wird, um den Einsatz(bass)schlag zu vermeiden. Dadurch wird verhindert, dass Sie Ihr Publikum verärgern und schützt ihre Laatsprecher und Endstufen vor Beschädigung.

Systemtest

Nachdem Sie alle Kabel angeschlossen haben, sollen den Sie das System testen.

Verwenden Sie zum Testen des Systems immer die gleichen CDs mit verschiedene den Musikstücken für Bass-und Höhentests, Stücke mit viel Vokalanteil, gesprochene Texte, Pink Noise oder White Noise, so dass Sie den Originalklang im Ohr haben und Veränderungen in den Einstellungen leicht wahrnehmen können.

Drücken Sie alle vier Mute-Tasten, um alle Ausgänge stumm zu schalten.

Aktivieren Sie zuerst die Ausgabe mit den Hochtonsignalen. Im Falle einer falschen Verkabelung gelangen HF-Signale an die Bassboxen, die dadurch nicht beschadigt werden. Im umgekehren Fall wurden die LF-Signale ihre Hochtoner zerstoren.

BEDIENUNG

Einführung

Mit einer aktiven Frequenzweiche lassst sich das Ausgangssignal des Mixers in entsprechliche Frequenzbereiche aufteilen. Damit wird definiert, welcher Signalanteil auf die jeweilige Endstufe gefuhrt wird. Die Omnitronic Frequenzweiche lassst sich entweder im 2-Wege-Stereo- oder 3-Wege-Monobetrieb einsetzen. Der Stereobetrieb ist z.B. für mittlere und größere Diskotheken vorgesehen. Der Monobetrieb ist weitere PA-Anlagen vorgesehen und erfordert für den Stereo-Betrieb zwei Freqenzweichen. Im Lieferzustand befindet sich das Gerät im 2-Wege-Stereo-Betrieb. Sollen Sie den 3-Wege-Monobetrieb wünschen, drücken Sieitte den Stereo/Mono-Umschalter.

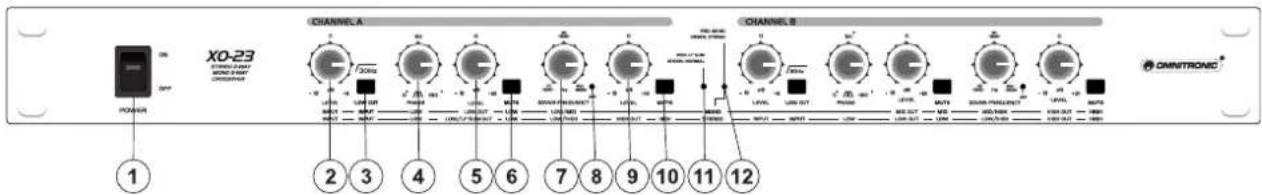

Frontseite

Kanal A und B sind identisch.

1. NETZSCHALTER

Schaltet ihre Frequenzweiche an und aus. Versichern Sie sich, dass das Gerät vor den Verständern angeschaltet wird, um den Einsatz(bass)schlag zu vermeiden. Dadurch wird verhindert, dass Sie Ihr Publikum verärgern und ihre Laatsprecher und Endstufen werden vor Beschäftigung geschlossen.

2. INPUT LEVEL-Regler

Hiermit wird der Eingangspegel des Gerätes im Bereich von - bis +6 dB eingestellt.

3. LOW CUT-Taste

Mit thisem Schalter wird das Hochpassfilter aktiviert und unerwünschte tiefe Frenzen abgeschalten. Mit der Low Cut-Funktion dampfen Sie alle Signale unterhalb 30 Hz.itte halten Sie diese Taste gedrückt, außer Sie brauchen these extrem tiefen Frenzen unbedingt. Wenn ihre Box these tiefen Frenzen nicht understandsitzt, besteht die Gefahr von Laatsprecherschaden!

4. PHASE-Regler

Mit thisem Regler konnen Sie die Phasenlage stufenlos von 0^ bis 180^ am Low-Ausgang umkehren.

5. LOW OUTPUT LEVEL-Regler

Hiermit wird der Ausgangspiegel des Low Bands im Bereich von -∞ bis +12 dB eingestellt.

6. MUTE-Taste

Mit dieser Taste wird das Low-Band stumm geschalte.

7. XOVER FREQUENCY-Regler

Mit thisem Regler konnen Sie die Trennfrequency zwischen jeweiligen Bändern bestimmen. Ist die XOVER FREQ-Taste auf der Rückseite des Gerats aktiviert, wird der Frequenzbereich verzehnfacht.

8. XOVER LED

Leuchtet, wenn die XOVER FREQ-Taste aktiviert ist.

9. HIGH OUTPUT LEVEL-Regler

Regelt den Ausgangspegel des High-Bands im Bereich von - bis +12 dB.

10. MUTE-Taste

Mit dieser Taste wird das High-Band stumm geschalte.

11. LF LED

Dieser Indikator leuchtet rot, wenn die Low Sum-Taste auf der Rückseite des Geräts aktiviert ist.

12. MONO / STEREO LED

Dieser Indikator leuchtet im Mono-Betrieb rot und im Stereo-Betrieb grün.

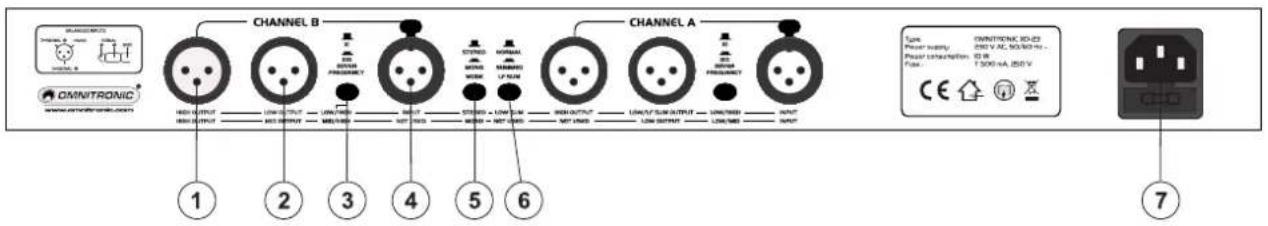

Rückseite

1. HIGH OUTPUT-Buchse

Symmetrischer XLR-Anschluss fur das High-Ausgangssignal.

2. LOW OUTPUT-Buchse

Symmetrischer XLR-Anschluss fur das Low-Ausgangssignal.

3. XOVER FREQUENCY-Taste

Dieser Schalter dient zur Umschaltung des Regelbereichs der frontseitigen XOVER FREQ-Regler.

Aktivieren Sie diesen Schalter nie, ohne vorher die Anlage auszuschalten. Das Umschalten im ersten Betrieb erzeugt starke Störgeräutsche, die Schaden an den Laufsprechnen oder der Anlagevorsachen können.

4. EINGANGSBUCHSE

Symmetrischer XLR-Anschluss fur das Eingangssignal.

5. STEREO/MONO-Taste

Schaltet das Gerät von Stereo auf Mono um.

Aktivieren Sie diesen Schalter nie, ohne vorher die Anlage auszuschalten. Das Umschalten im Genen Betrieb erzeugt starke Störgeräusche, die Schaden an den Laufsprechnern oder der Anlagen entsuchen können.

6. LOW SUM-Taste

Im Stereo-Betrieb konnen beide Low-Wege mittels der Low Sum-Taste summiert und auf den Low-Ausgang von Kanal A gefuhrt werden. Dies ist besonderss fur den Subwoofer-Betrieb sinnvoll.

7. NETZANSCHLUSS mit SICHERUNGSHALTER

Steen Sie hier die Netzleitung ein.

Deutsch

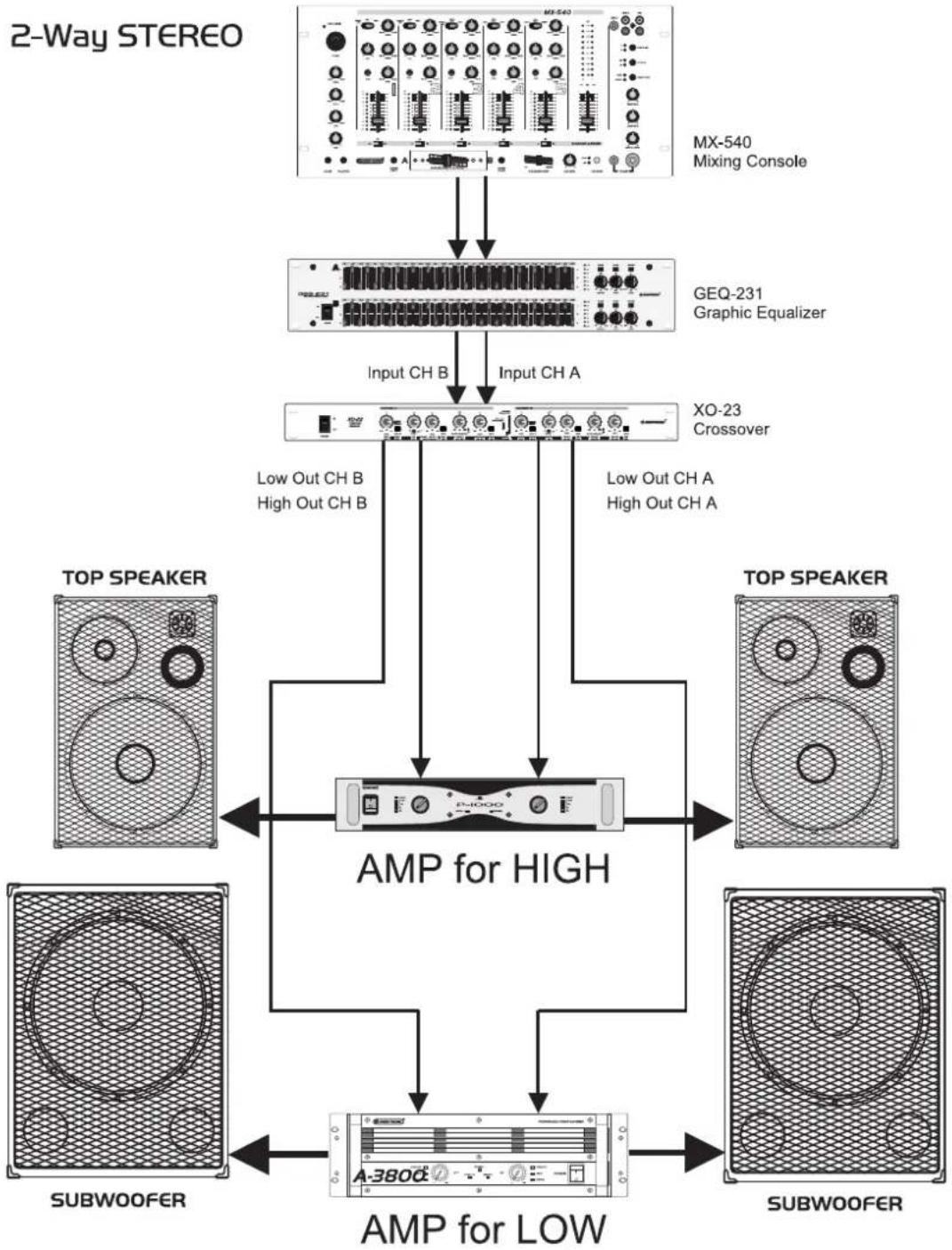

2-WEGE-STEREO-BETRIEB

Aktivieren Sie den 2-Wege-Stereo Betrieb über den Stereo/Mono-Umschalter.
Einstellungenbeispel (abhängig von der Anlage und den Räumlichkeiten) der Frenzbereiche:

Basse Hohen

40 Hz - 250 Hz 250 Hz - 20 kHz

Die Trennfrequenz lassst sich über den LOW/HIGH XOVER Frequency-Regler einstellen, je nach Einstellung der XOVER Frequency-Taste zwischen 45 Hz und 950 Hz oder bei leuchtender LED auf der Frontseite zwischen 450 Hz oder 9,5 kHz.

Mit dem Input Level-Regler können Sie den Eingangs-Signalpegel von - bis +6 dB verändern.

Mit den Ausgangsreglern können Sie den jeweiligen Ausgangspiegel von -∞ bis +12 dB verändern. Im Stereo-Betrieb sollenn beiden Kanäle gleich eingestellt sein.

Deutsch

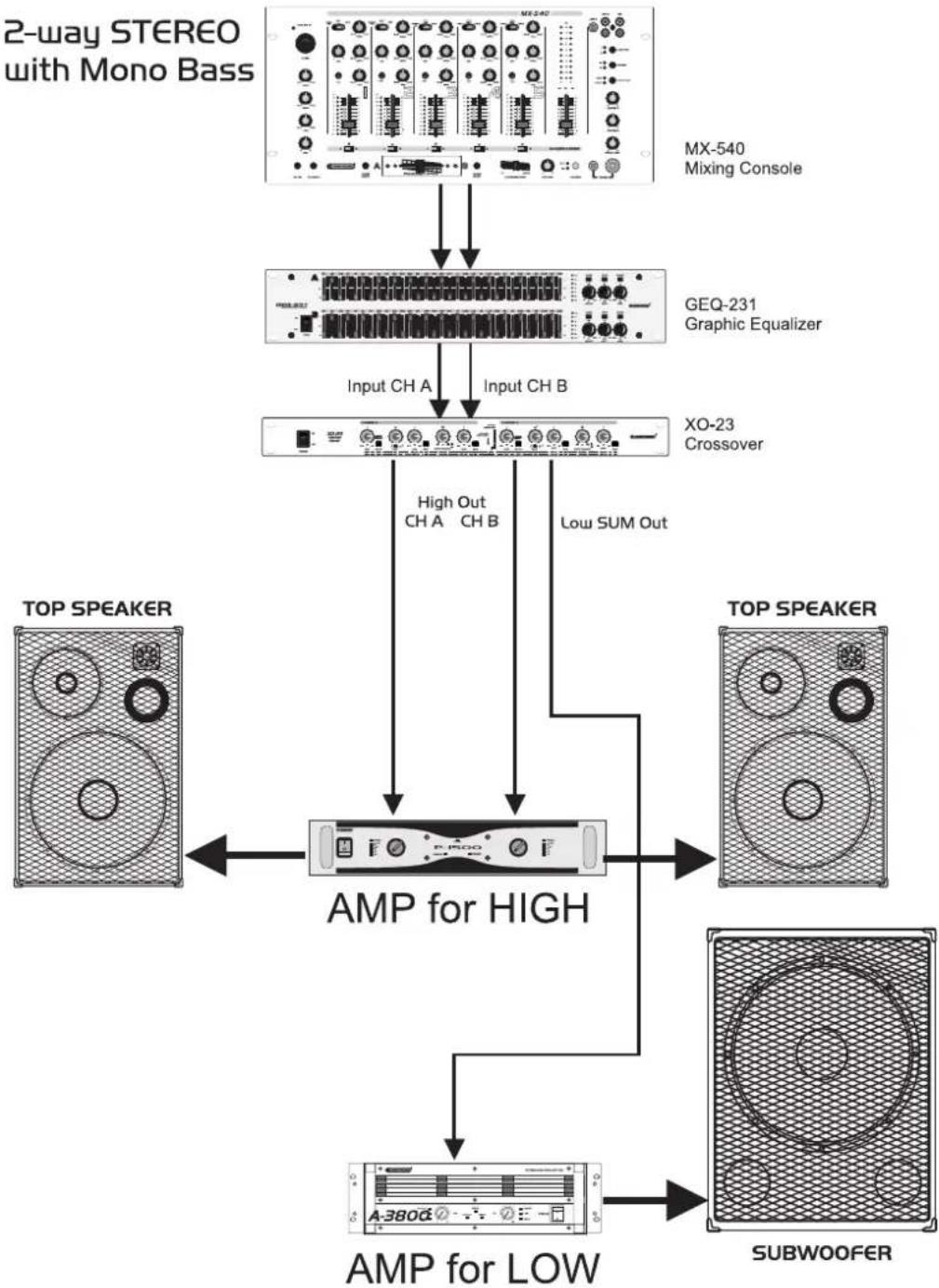

2-WEGE-STEREO-BETRIEB mit Mono-Subwoofer

Häufigste Anwendung im Diskotheken-Bereich: Phasenauslösungen im Bass-Bereich werden vermieden und das System gewinnt im Bassbereich ca. 3 dB wenn zwei Boxen zusammengestellt werden. Stellen Sie den Stereo/Mono-Umschalter auf 2-way stereo. Einstellungsbespiel (abhängig von der Anlage und den Räumlichkeiten) der Frequenzbereiche:

Basse Hohen

40 Hz - 250 Hz 250 Hz - 20 kHz

Die Trennfrequency lasst sich über den LOW/HIGH XOVER Frequency-Regler einstellen, je nach Einstellung der XOVER Frequency-Taste zwischen 45 Hz und 950 Hz oder bei leuchtender LED auf der Frontseite zwischen 450 Hz und 9,5 kHz.

Mit dem Input Level-Regler können Sie den Eingangs-Signalpegel von - bis +6 dB verändern.

Mit den Ausgangsreglern können Sie den jeweiligen Ausgangspiegel von -∞ bis +12 dB verändern. Im Stereo-Betrieb sollenn beiden Kanäle gleich eingestellt sein.

Deutsch

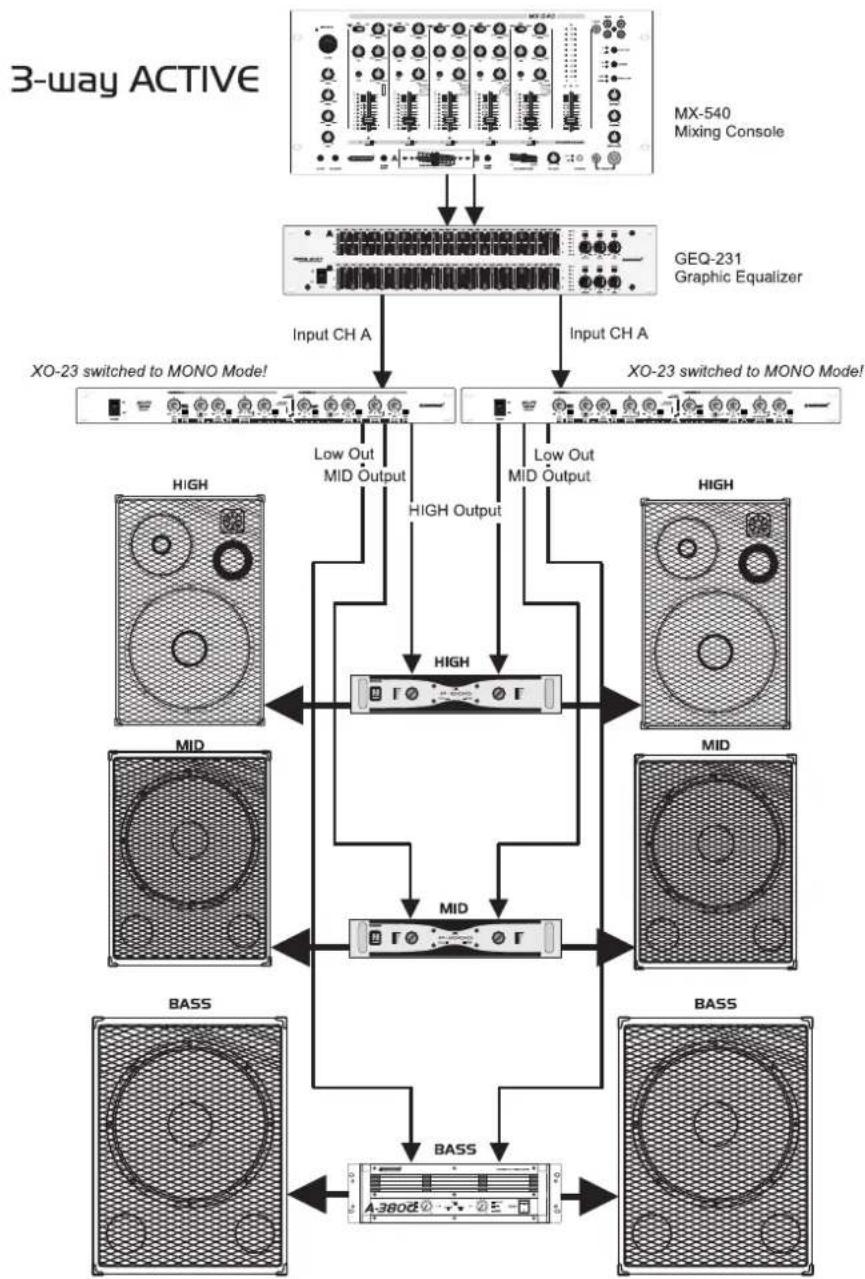

3-WEGE-MONO-BETRIEB

Aktivieren Sie den 3-Wege-Mono Betrieb über den Stereo/Mono-Umschalter.

Stellen Sie die gewündchte Trennfrequency zwischen Bassen und Mitten über den MID/HIGH XOVER

Frequency-Regler ein. Achten Sie damit daraufuf, dass der XOVER Frequency-Schalter aktiviert ist. In dieser

Einstellung liegt der Frequenzbereich bei 450Hz - 9,5kHz

Der Mitten-Signalanteil lasst sich über den Mid Level-Regler absenken.

Der Hohen-Signalanteil lassst sich über den High Level-Regler absenken.

Einstellungenbeispel (abhängig von der Anlage und den Räumlichkeiten) der Frequenzbereiche:

Basse Mitten Hohen

40-250 Hz 250-6 kHz 6-20 kHz

Stellen Sie die gewünschte Trennfrequency zwischen Mitten und Tiefen über den LOW/MID XOVER Frequency-Regler ein. Achten Sie damit darauf, dass der XOVER Frequency-Schalter nicht aktiviert ist. In dieser Einstellung liegt der Frenzbereich bei 45Hz bis 950Hz .

Mit dem Input Level-Regler können Sie den Eingangs-Signalpegel von - bis +6 dB verändern.

Mit den Ausgangsreglern konnen Sie den jeweiligen Ausgangspiegel von -∞ bis +12 dB verändern.

Der Bass-Signalanteil lasst sich über den Low Output Level-Regler absenken.

Für den Stereo-Betrieb werden zwei Frequenzweichen benötigt und beiden Geräte sollenn gleich eingestellt sein.

REINIGUNG UND WARTUNG

LEBENSGEFAHR!

Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!

Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Sicherungswechsel

Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden.

Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzsteckerziehen).

Vorgehensweise:

Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher.
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.

Sollten einmal Ersatzteile bereits werden, verwenden Sieitte nur Originalersatzteile.

Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die von ihrem Fachhändler erhältlich ist.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit kein zur Verflügung.

TECHNISCHE DATEN

Spannungsversorgung: 230 V AC, 50 Hz ~
Gesamtanschlusswert: 10 W
Sicherung: T 0.5 A
Flankensteilheit: 24 dB / Oktave
Betriebsarten: 2-Wege-Stereo dder 3-Wege-Mono
Eingang: Mono/Stereo
Eingangsimpedanz:	10/20 kOhm (unsymm./symm.)
Output:	Mono/stereo
Ausgangsimpedanz:	300/150 kOhm (unsymm./symm.)
Anschlussbuchsen:	XLR
Geräuschspannungsabstand:	>100 dB
Trennfrequency:	45 Hz - 9 kHz
THD:	0.05%
Eingangsregelung:	-∞ bis +6 dB
Ausgangsregelung:	-∞ bis +12 dB
Low Cut: 30 Hz
Phasenanpassung:	0-180°
Maße (BxTxD):	483 x 147 x 46 mm
Gewicht:	2 kg

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 07.09.2006 ©
