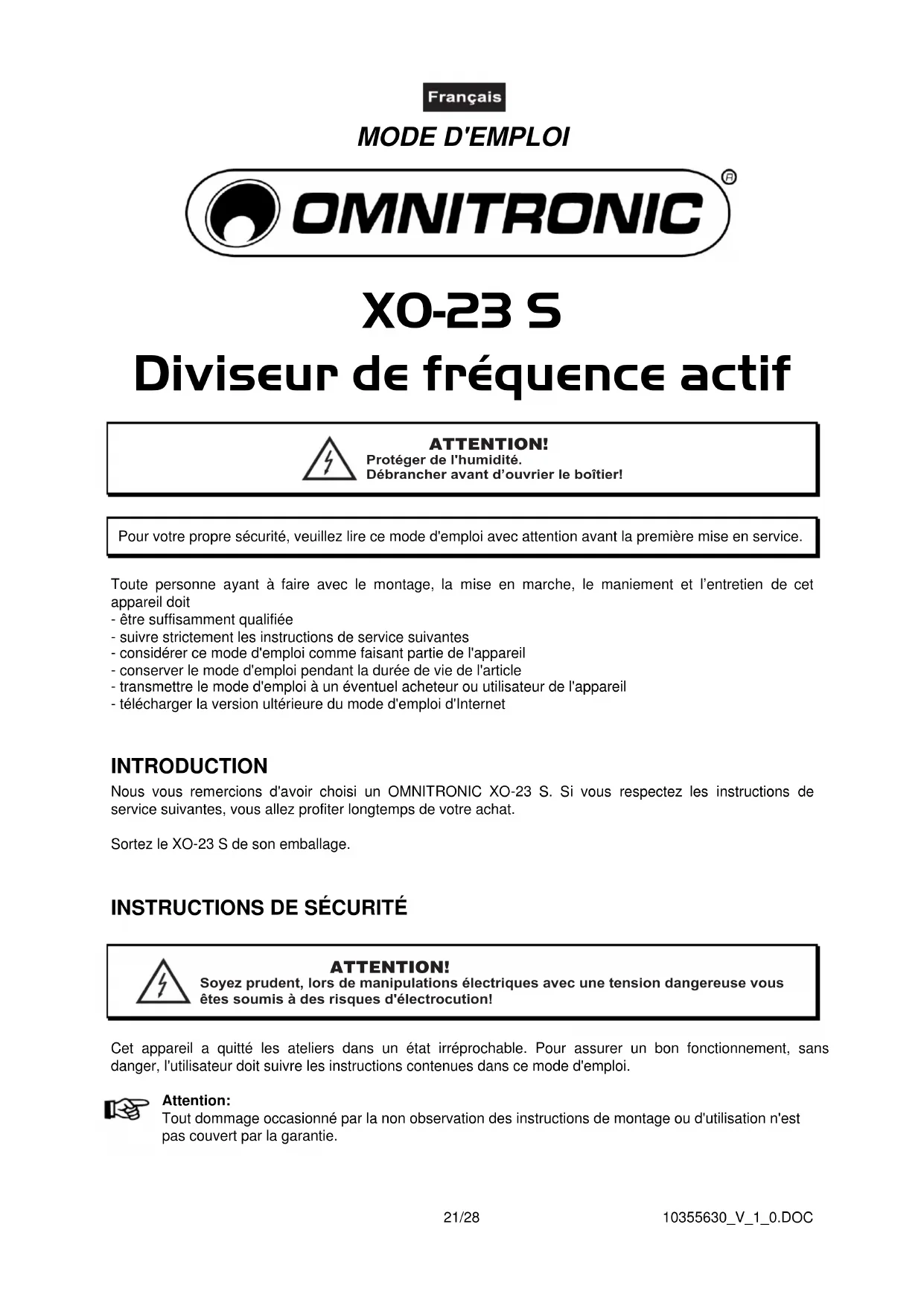

MODE D'EMPLOI XO23S Omnitronic
Diviseur de fréquence actif
ATTENTION!
Protégé de l'humidité.
Débrancher avant d'ouvrier le boitier!
Pour toute propre sécurité, veuilles dire ce mode d'emploi avec attention avant la première mise en service.
Toute personne ayant à faire avec le montage, la mise en marche, le maniement et l'entretien de cet apparéil doit
- être suffisamment qualifiée
- suivre strictement les instructions de service suivantes
- considérer ce mode d'emploi comme faisant partie de l'appareil
- conserver le mode d'emploi pendant la durée de vie de l'article
- transmettre le mode d'emploi à un évientuel acheteur ou utilisateur de l'appareil
- télécharger la version ultérieure du mode d'emploi d'Internet
INTRODUCTION
Nous you remercions d'avoir choisi un OMNITRONIC XO-23 S. Si you respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat.
Sortez le XO-23 S de son emballage.
INSTRUCTIONS DE SECURITE
ATTENTION!
Soyez prudent, lors de manipulations électriques avec une tension dangereuse vous estes soumis à des risques d'électrocution!
Cet apparéil a quitté les ateliers dans un état irréprochable. Pour assurer un bon fonctionnement, sans danger, l'utilisateur doit suivre les instructions containues dans ce mode d'emploi.
Attention:
Tout dommage occasionné par la non observation des instructions de montage ou d'utilisation n'est pas couvert par la garantie.
Français
L'appareil ne doit pas etre mis en service lorsqu'il a ete transporte d'un endroit froid a un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la temperature ambiente avant de le metre en service.
Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport. Si l'appareil ou le cable d'alimentation est endommagé, ne jamais mettre l'appareil en service. Contactez immédiatement votre revendeur.
La construction de l'appareil correspond à la classe de protection I. La fiche secteur doit être connectée uniquement à une prise secteur à contact de protection. La tension et la fréquence doivent correspondre exactement à la plaque signalétique de l'appareil. Des tensions inappropriées et des prises secteur inappropriées peuvent mener à la destruction de l'appareil et à des electrocutions mortelles.
Toujours connecter la fiche secteur en dernier. Il faut insérer la fiche secteur de maniere non-violente. Faites attention à une position bien fixée de la fiche secteur.
Ne laissez pas entrer le cable secteur en contact avec d'autres cables! Soyez prudent lors du travail avec des cables secteur et des alimentations secteur. Ne touche jamais ces parties avec des mains mouillées! Des mains mouillées peuvent cause des électrocutions mortelles.
Ne pas modifier, plier, charger de maniere mecanique, charger de pression, tirer, chauffer et ne pas positionner des cables secteur a proximede sources de chaleur ou de froid. En cas de non-respect des dommages du cable secteur, des faux ou des electrocutions mortelles peuvent en résultat.
L'insertion de cable ou l'accouplement à l'appareil ne doit pas être chargeé par tension. Il faut toujours avoir une longueur de cable vers l'appareil, manque de quoi le cable peut être endommagé, ce qui peut mener à des electrocutions mortelles.
Prenez garde de ne pas coincer ou abimer le cable d'alimentation. Contrer l'appareil et le cable d'alimentation régulierement.
En cas d'utilisation de rallonges il faut s'assurer que la section du fil est admissible pour l'alimentation en courant nécessaire pour l'appareil. Toutes les indications d'advertissement pour le cable secteur sont aussi valables pour des rallonges eventuellement utilisées.
Débranchez l'appareil lorsque vous ne l'utilise pas et avant de le nettoyer. Pour ce faire, utilisez les surfaces de maintain en la fiche; ne tirez jamais le cable secteur! Sinon, le cable et la fiche peuvent etre endommagées, ce qui peut mener à des electrocutions mortelles. Si la fiche ou l'interrupteur de l'appareil ne sont pas accessibles, par exemple parce quils sont enfermés par d'autres pieces, il faut proceder a une disjonction de tous les pôles du côte secteur.
Si la fiche secteur ou l'appareil sont couverts de poussière, il faut lemettre hors service, il faut interrompre le circuit sur tous les pôles, et nettoyer l'appareil avec un chiffon sec. La poussière peut réduire l'isoation, ce qui peut mener à des électrocutions mortelles. Des encrasements plus importants dans l'appareil et sur l'extérieur de l'appareil ne doivent être enlevés que par un technicien compétent.
Dansaucncasdesliquidesde toutgenredoiventpenetrardansdesfichescsecteur,desconnecteurs ou dans des ouvertures ou fentes d'appareil.S'ilya undoute surle fait quememeune quantite minimale de liquideauraitpenetrerdansl'appareil,ilfautimmediatementseparerl'appareildusecteuravec touslespoles. C'estvalableaussi,siI'appareila etéexposéaunehumiditede l'airelevée.Meme sI'appareilapparemment fonctionnealways,il doitetreexaminedeparuntechniciencempotent,siparla pénetrationdeliquide des isolations ontetéeventuellesmentendommagees.Desisolations réduitespeuventcauserdeselectrocutions mortelles.
Des objets étranges ne doivent pas entrer dans l'appareil. C'est valable particulièrement pour des pieces métalliques. Au cas où mêmes des pieces métalliques les plus petites comme des agrafes et trombones ou des éclats métalliques devaient entrer dans l'appareil, il faut immédiatementmettre l'appareil hors service et le séparer du secteur avec tous les pôles (tirer la fiche secteur). Des dysfonctionnements et court-circuits peuvent cause des blessures mortelles.
François
Avant la mise en marche de l'appareil, assurez-vous que tous les faders et tous les régulateurs de volumes soient en position "0" ou au minimum.
ATTENTION: Allumez tout jour l'amplificateur en dernier lieu et eteignez le en premier!
Tenir les enfants et les novices éloignées de l'appareil.
ATTENTION: Un volume d'écoute trop élevé peut cause des troubles auditifs!
L'intérieur de l'appareil ne contient pas de parties nécessitant un entretien. L'entretien et les réparations doivent être effectués par un technicien compétent!
EMPLOI SELON LES PRESCRIPIONS
Cet apparéil est un divisur de fréquence actif. Cet apparéil doit être connecté avec une tension alternative de 230 V, 50 Hz et a été lié pour un usage dans des locaux clos.
Eviter les secousses et l'emploi de force lors de l'installation ou l'utilisation de l'appareil.
Quand choisir le place d'installation, evitez toutefois les endroits humides, poussiereux ou trop chauds. Assurez-vous que les cables ne trainent pas au sol. Il en va de votre propre sécurité et de cette d'autrui.
Ne pas utiliser l'appareil lorsque la température ambiente est supérieure à 35^ C ou inférieure à 5^ C. Ne pas exposer l'appareil directement aux rayons solaires (lors d'un transport dans un vehicule fermé par exemple).
N'utilisez l'appareil qu'aupres avoir pris connaissance de ses fonctions et possibilités. Ne laissez pas des personnes incompetenceutes utiliser cet apparéil. La plupart des pannes survenant sur cet apparéil sont dues à une utilisation inappropriée par des personnes incompetenceutes.
Ne nettoyez pas l'appareil avec des produits de nettoyages trop puissants ou abrasifs. Utilisez un chiffon doux, humide.
Si vous deviez transporter l'appareil, utilisez l'emballage d'origine pour éviter tout dommage.
Notez que pour des raisons de sécurité, il est interdit d'entrepreneire toutes modifications sur l'appareil.
Il est interdit de-retirer le code barre de l'appareil. Ceci annulerait toute garantie.
Si l'appareil est utilisé autrement que décrit dans ce mode d'emploi, ceci peut cause des dommages au produit et la garantie cesse alors. Par ailleurs, chaque autre utilisation est liée à des dangers, comme par ex. court circuit, incendie, électrocution, etc.
DESCRIPTION DE L'APPAREIL
Cet apparéil est concu pour l'usage professionnel. Les connexions se trouvent au dos de l'appareil et les régulateurs au face. Avec un divisur de fréquence actif, vous pouvez diviser le signal sortie de votre tableau de mixage en différentes réponses de fréquences. De cette manière, vous pouvez définir quel part de signal vous désirez transmettre à l'amplificateur.
INSTALLATION
Instructions pour l'installation en rack
Cet apparéil est concu pour être installé dans un rack 19"/483 mm. Le profondeur minimum pour l'installation est 160 mm. Fixez l' apparéil avec 4 vis M6 au rack.
Lors de l'installation du rack faire attention à ce que l'air chaud puisse s'échapper du rack et qu'il y ait suffisamment de distance entre les étages de sortie. Le boitant du rack devrait être équipé d'un ventilateur.
Pour cette raison ils sont munis de ventilateurs qui assurent le refroidissement nécessaire.
Français
Soyez prudent lors de l'installation de l'appareil dans un rack. Intégrer les appareils les plus lourds dans la partie inférieure du rack. La face avant ne suffit pas elle-même pour fixer un égalisateur. Proceder à une fixation proportionnée à l'aides des barres transversales et laterales.
Si des racks sont transportés ou utilisés pour des sonorisations mobiles, les ceintres au revers de l'appareil devraient être fixés en plus à la base ou aux barres du rack. Ainsi l'appareil ne se déplacera pas en arrêt lors du transport.
Raccords d'entrée
Un bon guidage des cables ameliore remarquablement la qualite du son de suaive syste PA. Monter les cables d'entree le plus court et le plus direct possible. Une longueur inutile du cablage affaiblira les haute frquesences, le risque de ronflement et de bruit en sera plus grand. Si de longs cabages sont inevitables, utilisez des cables symmetriques. Les entrées de suaive OMNITRONIC XO-23 S sont Equipes avec douilles XLR.
Raccords de sortie
Plus un cable est long, plus il devra etre epais. Les sorties de votre OMNITRONIC XO-23 S sont Equipes avec douilles XLR.
Connexion au secteur
Brancher le OMNITRONIC XO-23 S seulement au réseau après avoir assure une tension de réseau de 230 V. Notre apparéil est protégé par un fusible T 0,5 A, 250 V.
Pour brancher l'appareil, vous deviez installer une fiche au secteur.
L'occupation des cables de connection est:
| Câble Pin International | |
| Brun Phase L | |
| Bleu Neutre N | |
| Jaune/Vert Terre | ½ |
La terre doit être connectée!
Branchez l'appareil avec la fiche au secteur.
Quand vous connectez l'appareil directement au secteur local, vous deviez installer un interrupteur du secteur avec une aperture de 3mm au minimum sur chaque pole.
Cet apparéil doit seulement être connecté avec une installation électrique correspondant aux régulations IEC. L'installation doit être équipée avec un disjoncteur à courant de début (RCD) avec un courant différentiel résiduel de 30mA .
MISE EN MARCHE
Metre le diviseur de frquence sous tension en premier de façon à éviter les larsens qui peuvent endommager vos hauts parleurs.
Test système
Après la connexion de tous les cables, vous devriez tester le système. A cet effet, appuyez sur tous les quatre touches Mute, pour commuter tous les sorties muets.
Activez d'abord tous les sorties avec les signaux de ton hauts. En ca d'un câblage incorrecte, les signaux HF arrivent aux boîtes bass, qui ne sont pas endommagées par cela. Dans le cas invers, les signaux LF détruiraient vos haut parleurs de ton haut.
MANIEMENT

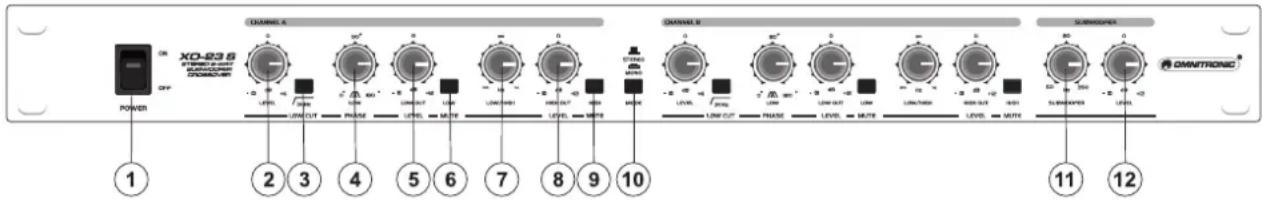

Panneau avant
Les canaux A et B sont identiques.
1. Interrupteur POWER
Mise sous tension de l'appareil. Mettre l'appareil sous tension en premier de façon à éviter les larsens qui peuvent endommager vos hauts parleurs.
2. Sélection INPUT LEVEL
Il règle l'amplification d'entrée sur la plage ^- à +6 dB.
3. Sélection LOW CUT
Avec ce sélecteur des fréquences Low Cut, vous pouvez éliminer les fréquences graves pas désirées. Avec la fonction Low Cut vous atténuez tous les signaux en-dessous de 30 Hz. S'il vous plaît appuyez et tenez cette touche, si vous n'avez pas absolument besoin de ces fréquences extrément basses. Si vous boîte ne supporte pas ces fréquences basses, il y a le risque de dommages des haut-parleurs!
4. Sélection PHASE
Elle inverse la polarité de la sortie des basses fréquences.
5. Sélection LOW LEVEL OUTPUT
Il détermine le niveau de sortie de la bande des basses fréquences sur la plage -∞ à +12 dB
6. Touche MUTE
Elle eteint la bande des basses frquences.
7. Sélection XOVER FREQUENCY
Il définit la fréquence de transition entre les bandes de fréquences aiguë et basse.
8. Sélection HIGH LEVEL OUTPUT
Il déterminé le niveau de sortie de la bande des hautes fréquences sur la plage - à +12 dB
9. Touche MUTE
Elle éteint la bande des haute fréquences.
Français
10. Touche SUBWOOFER STEREO/MONO
Avec le sélecteur Stereo/Mono, vous pouvez commuter le Output Subwoofer de stereo à mono.
Ne modifies pas la position de ces touches sans eteindre aparavant notre systeme de diffusion sous peine de generer des bruits parasites qui risqueraient d'endommager vos haut-parleurs et voire système.
11. Sélection XOVER FREQUENCY
Il définit la fréquence de transition de sortie Subwoofer entre 50 à 350 Hz.
12. Sélection SUBWOOFER LEVEL OUTPUT
Il déterminé le niveau de sortie de Subwoofer sur la plage - à +12 dB

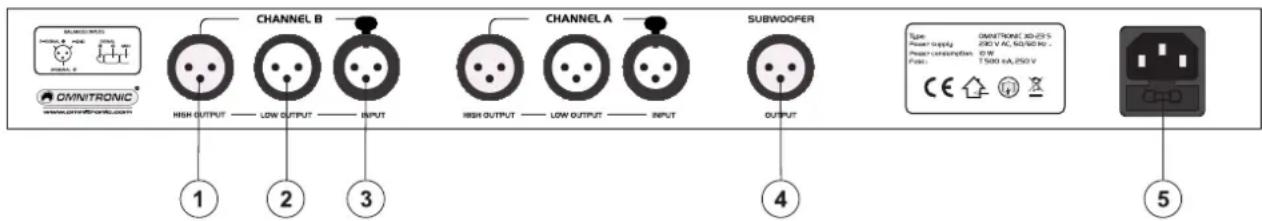

Dos
1. Douille HIGH OUTPUT
Connecteurs de sortie du signal des haute fréquences.
2. Douille LOW OUTPUT
Connecteurs de sortie des basses fréquences.
3. Douille INPUT
Il s'agit du connecteur d'entrée.
4. Douille LOW OUTPUT
Connecteurs de sortie des basses fréquences.
5. Connexion de tension avec porte-fusible
Connector le cable d'alimentation ici.
Français

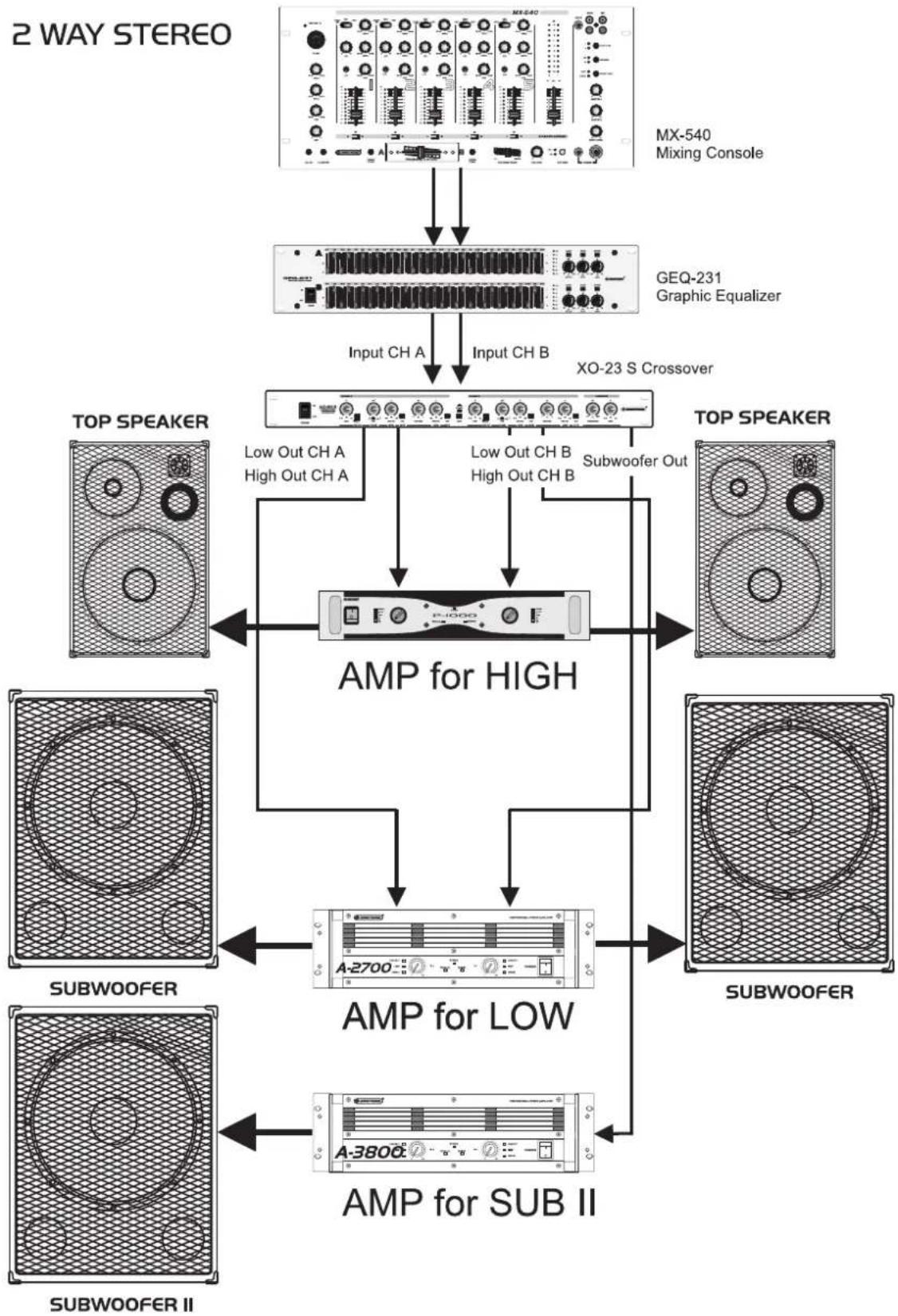

Emploi 2 voies stéreo avec subwoofer
Mettez le commutateur stéreo/ mono à 2-way stereo.
Exemple de réglage des gâmes de fréquence (dépend du système et des localités):
SUB II Graves Aiguès
33-80 Hz 80-350 Hz 350-20 kHz
Les signaux d'entrée se laissent divisés par le régulateur de fréquence (XOVER).
2 WAY STEREO
NETTOYAGE ET MAINTENANCE
DANGER DE MORT!
Toujours débrancher avant de proceser à l'entretien!
L'appareil doit être nettoyé régulièrement de contaminations comme de la poussière etc. Pour le nettoyage, utilisez un torchon non pelucheurs humide. Ne pas utiliser un dernier cas de l'alcool ou des déterments pour le nettoyage.
L'intérieur de l'appareil ne contient pas de parts nécessitant un entretien sauf le fusible. L'entretien et les réparations doivent être effectés uniquement par du personnel de service compétent!
Remplacer le fusible
Toujours remplaçer unFuse ble par un autre de modele identique.
Avant le remplacement du fusible débrancher l'appareil.
Procedure:
Pas 1: Ouvriez le porte-fusible au dos de l'appareil avec un tournevis et le retarder du boitier.
Pas 2: Retirez le fusible défectueux du porte-fusible.
Pas 3: Installes le nouveau fusible au porte-fusible.
Pas 4: Remettez le porte-fusible dans le boîtier et vissez-le.
Si des pieces de rechange sont nécessaires, toujours utiliser des pieces d'origine.
Quand le cable secteur de cet apparieil est endommagé, il doit etre remplace par un cable secteur specialisable chez vous revendeur.
Pour tout renseignement complémentaire, vous revendeur se tient à votre entière disposition.
CHARACTERISTIQUES TECHNIQUES
| Alimentation: 230 V AC, 50 Hz ~ | |
| Puisance de rendement: 10 W | |
| Fusible: T 0.5 A | |
| Filtre type: 24 dB / Octave | |
| Mode d'opération 2 voies stéréo/mono | |
| Entrée: Mono/stéréo | |
| Impedance d'entrée: 10/20 kOhm | |
| Sortie: Mono/stéréo | |
| Impedance de sortie: 300/150 kOhm | |
| Sortie audio: | XLR |
| Rapport s/n: | >100 dB |
| Bande de fréquence xover Low/High: | 100 - 7 kHz |
| Bande de fréquence xover Subwoofer: | 50 - 350 Hz |
| Distortion: | < 0,05 % |
| Contrôle d'entrie: | -∞ - +6 dB |
| Contrôle de sortie: | -∞ - +12 dB |
| Low Cut: | 30 Hz, -3 dB |
| Phase invert: | 0-180° |
| Dimensions (hxlxp): | 483 x 147 x 46 mm |
| Poids: | 2 kg |
Attention! Les données imprimée dans ce mode d'emploi sont susceptibles d'être modifiées sans préavis. 07.09.2006 ©
