BEDIENUNGSANLEITUNG XO23S Omnitronic

BEDIENUNGSANLEITUNGSBEDIENUNS, USER'S MANUALUSER'S MANUAL MODE D'EMPLOIMODE D'EMPLOI

XO-23 S

Active crossover

Inhaltsverzeichnis/Table of contents/Sommaire

Deutsch

EINFUHRUNG 4

SICHERHEITSHINWEISE 5

BESTIMMUNGSGEMÄSSE VERWENDUNG 6

GERATEBESCHREIBUNG 7

INSTALLATION 7

INBETRIEBNAHME 8

BEDIENUNG 9

REINIGUNG UND WARTUNG 12

TECHNISCHE DATEN 12

English

INTRODUCTION 13

Das neueste Update dieser Bedienungsanleitung finds Sie im Internet unter: You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la derniere version de ce mode d'emploi dans l'Internet sous:

www.omnitronic.com

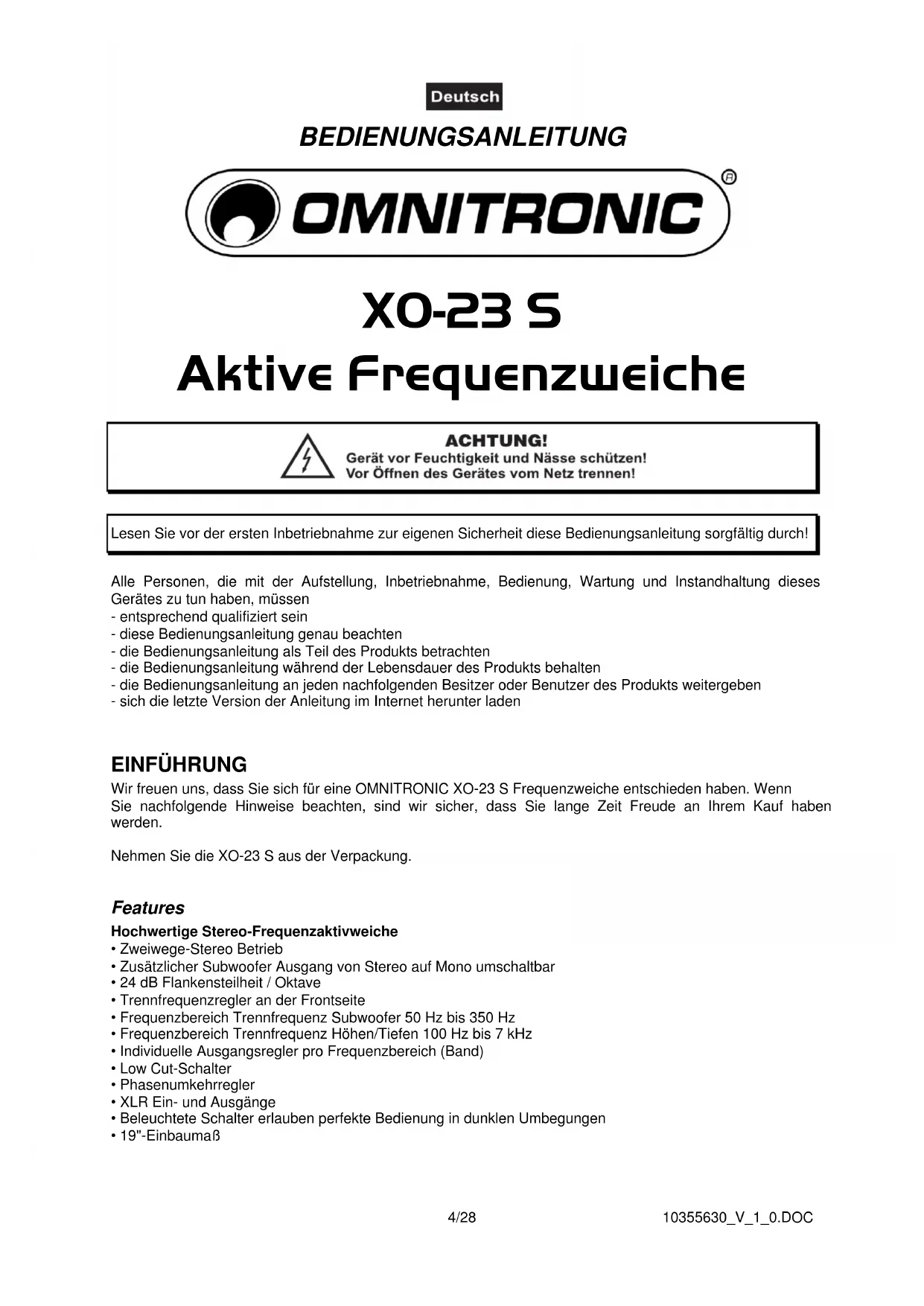

BEDIENUNG SANLEITUNG

OMNITRONIC

X0-23 S

Aktive Freqenzweiche

ACHTUNG!

Gerät vor Feuchtigkeit und Nasse schützen!

Vor Offnen des Gerätes vom Netz trennen!

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung these Gerates zu tun haben, müssen

• entsprechend qualifiziert sein
  -These Bedienungsanleitung genau beachteten
• die Bedienungsanleitung als Teil des Produkts betrachten
• die Bedienungsanleitung während der Lebensdauer des Produkts gehalten
• die Bedienungsanleitung an jeder nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
• sich die letzte Version der Anleitung im Internet herunter laden

EINFUHRUNG

Wir freuen uns, dass Sie sich für eine OMNITRONIC XO-23 S Freqenzweiche entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihr dem Kauf haben werden.

Nehmen Sie die XO-23 S aus der Verpackung.

Features

Hochwertige Stereo-Frequenzaktivweiche

Zweiwege-Stereo Betrieb
- Zusätzlicher Subwoofer Ausgang von Stereo auf Mono umschaltbar
24 dB Flankensteilheit / Oktave
Trennfrequenzregler an der Frontseite
- Frequenzbereich Trennfrequency Subwoofer 50 Hz bis 350 Hz
- Frequenzbereich Trennfrequenz Höhen/Tiefen 100 Hz bis 7 kHz
- Individuelle Ausgangsregler pro Frequenzbereich (Band)
Low Cut-Schalter
- Phasenumkehrregler
XLR Ein- und Ausgänge
- Beleuchtete Schalter erlauben perfekte Bedienung in dunklen Umbegungen
- 19"-Einbaumaß

SICHERHEITSHINWEISE

ACHTUNG!

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!

Dieses Gerät hat das Werk in Sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

Unbedingt lessen:

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursicht werden, erlischt der Garantieanspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollen Sie Schäden an der Netzleitung oder am Gehäuse entdecken, behmen Sie das Gerät nicht in Betrieb und setzen sichitte mit Imrem Fachhändler in Verbindung.

Der Aufbau entspricht der Schutzklasse I. Der Netzsteckerarf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerates genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen konnen zur Zerstörung des Gerates und zu tödlichen Stromschlagen führen.

Den Netzstecker immer als letztes einstecken. Der Netzstecker muss damit gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers.

Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommt! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tõdliche Stromschläge zu Folge haben.

Netzleitungen nicht verändern, knicken, Mechanisch belasten, durch Druck belasten,ziehen, erhitzen und nicht in die Nare von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der Netzleitung, zu Brand oder zu tödlichen Stromschlagen kommt.

Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt werden, was zu tödlichen Stromschlagen führen kann.

Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.

Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für evtl. Verlängerungsleitungen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Grüfläche an undziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker beschädigt werden was zu tödlichen Stromschlagen führen kann. Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.

Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden. Staub kann die Isolation reduzieren, was zu tödlichen Stromschlagen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.

Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät scheinbar noch Funktioniert, muss es von einen Fachmann überprüft werden ob durch den

Deutsch

Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen konnen tõdliche Stromschläge hervorrufen.

In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Buroklammern oder großere Metallspane in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zunehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse konnen tödliche Verletzungen zur Folge haben.

Bevor das Gerät eingeschaltet wird, mussen alle Fader und Lautstärkeregler auf "0" bzw. auf minimum gestellt werden.

ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!

Kinder und Laien vom Gerät fern halten!

GESUNDHEITSRISIKO!

Beim Betreiben einer Beschallungsanlageleen sich Lautstärkepegel erzeugen, die zu irreparaben Gehorschaden führen konnen.

Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

BESTIMMUNGSGEMÄSSE VERWENDUNG

Bei dieser Gerät handelt es sich um eine professionelle Frequenzwiete. Dieses Produkt ist für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme des Gerätes.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden ihre eigene und die Sicherheit Dritter!

Betreiben Sie das Gerät nicht in extrem halten (über 35^ C) oder extrem kalten (unter 5^ C) Umgebungen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Nehmen Sie das Gerät erst in Betrieb, nach dem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!

Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.

Soll das Gerät transportiert werden, verwenden Sieitte die Originalverpackung, um Transportschäden zu vermeiden.

Beachten Sieitte, dass eigenmachtige Veränderungen an dem Gerat aus Sicherheitsgrunden verboten sind.

Der Serienbarcode darf niemals vom Gerat entfernt werden, da ansonsten der Garantieanspruch erlischt.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außen dem ist jeder andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

GERÄTEBESCHREIBUNG

Die OMNITRONIC Frequenzweiche ist für den professionellen Anwendungsbereich vorgesehen. Mit einer aktiven Frequenzwichte lasst sich das Ausgangssignal des Mixers in entsprechicedie Frequenzbereiche (Bänder) aufteilen. Damit wird definiert, welcher Signalanteil auf die jeweilige Endstufe gefuhrt wird.

INSTALLATION

RACKEINBAU

Dieses Gerät ist für ein 19" Rack/483 mm vorgesehen. Die Mindesteinbautie liegt bei 160 mm. Die Höhe beträgt 44 mm. Sie können these Gerät mit vier Schrauben M6 im Rack befestigen. Beim Rackeinbau ist darauf zu achten, dass die warme Luft aus dem Rack entweichen kann und genugend Abstand zu anderen Geräten vorhanden ist. Das Rackgehäuse sollte mit einem Lüfter versehen sein. Seien Sie vorsichtig beim Einbau der Frequenzweiche in ein Rack. Bauen Sie die schwersten Geräte in den unteren Teil des Racks ein. Die Frontplatte allein reicht allerdings nicht aus, um das Gerät sich zu befestigen. Es muss eine gleichmäßige Befestigung durch Boden- und Seitenchienen gewährleistet sein. Wenn Racks transportiert oder für mobile Beschallungen verwendet werden, sollte man die Rückbügel der Geräte noch zusätzlich an den Boden- oder den Seitenchienen des Racks befestigen. So kann sich die Frequenzweiche beim Transport nicht nach hinten verschiben, da die Frontplatte Beschleunigungskräfte, wie sie im Roadbetrieb vorkommen, nicht alleine auffangen kann.

EINGÄNGE

Gute Kabelführung verbessert die Klang Qualität Ihr's PA-Systems enorm. Eingangskabel sollenn kurz und direkt sein, da hohe Frenzen stark gedampft werden, wenn die Kabel unnötig lang sind. Außerdem ist die Gefahr von Brummeinstreuungen und Rauschen bei langen Kabeln erheblich größter. Müssen jeder ch ange Kabelwege darüber gelegt werden, sollenn auf jedem Fall symmetrische Kabel verwendet werden. Die Eingänge Ihrer OMNITRONIC Frequenzwiete sind mit elektronisch symmetrierten XLR-Verbindungen ausgestattet.

AUSGÄNGE

Die Ausgabe ihrer OMNITRONIC Frequenzwichte sind mit elektronisch symmetrierten XLR-Verbindungen ausgestellt.

Belegung symmetrische XLR-Leitung:

NETZANSCHLUSS

Die OMNITRONIC Frequenzweiche damit dann an Stromnetz angeschlossen werden, wenn sichergestellt ist, dass die richtige Netzspannung (230 V) vorhanden ist. Ihr Gerät ist mit einer T 0,5 A, 250 V Sicherung abgesichert.

Schlieben Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an.

Die Belegung der Anschlussleitungen ist wie folgt:

Leitung Pin	International
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter		L

Der Schutzleiter muss unbedingt angeschlossen werden!

Wenn das Gerat direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.

Das Gerätarf nur an eine Elektroinstallation angeschlssen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestellt sein.

INBETRIEBNAHME

Versichert Sie sich, dass die Frequenzwiche vor den Verstärkern angeschaltet wird, um den Einsatz(bass)schlag zu vermeiden. Dadurch wird verhindert, dass Sie Ihr Publikum verärgern und schützt ihre Laatsprecher und Endstufen vor Beschädigung.

Systemtest

Nachdem Sie alle Kabel angeschlossen haben, sollen den Sie das System testen.

Verwenden Sie zum Testen des Systems immer die gleichen CDs mit verschiedene den Musikstücken für Bass-und Höhentests, Stücke mit viel Vokalanteil, gesprochene Texte, Pink Noise oder White Noise, so dass Sie den Originalklang im Ohr haben und Veränderungen in den Einstellungen leicht wahrnehmen können.

Drücken Sie alle vier Mute-Tasten, um alle Ausgänge stumm zu schalten.

Aktivieren Sie zuerst die Ausgabe mit den Hochtonsignalen. Im Falle einer falschen Verkabelung gelangen HF-Signale an die Bassboxen, die dadurch nicht beschadigt werden. Im umgekehren Fall wurden die LF-Signale ihre Hochtoner zerstoren.

BEDIENUNG

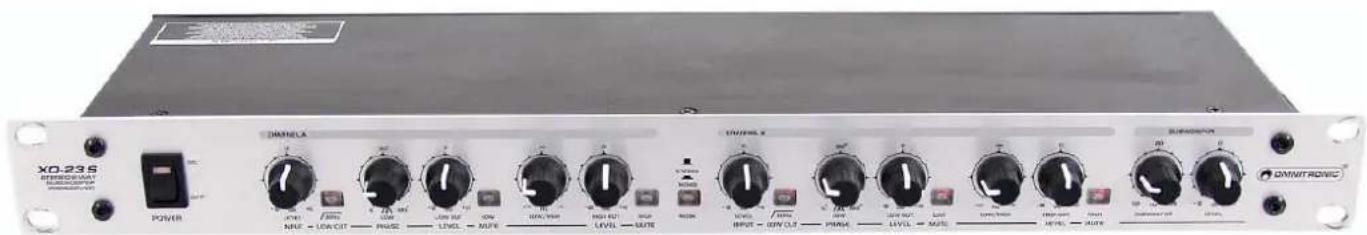

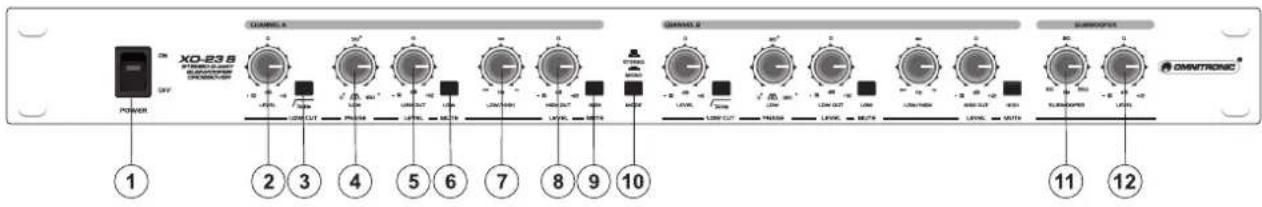

Frontseite

Kanal A und B sind identisch.

1. NETZSCHALTER

Schaltet ihre Frequenzweiche an und aus. Versichern Sie sich, dass das Gerät vor den Verständern angeschaltet wird, um den Einsatz(bass)schlag zu vermeiden. Dadurch wird verhindert, dass Sie Ihr Publikum verärgern und ihre Laatsprecher und Endstufen werden vor Beschädigung geschlossen.

2. INPUT LEVEL-Regler

Hiermit wird der Eingangspegel des Gerätes im Bereich von - bis +6 dB eingestellt.

3. LOW CUT-Taste

Mit thisem Schalter wird das Hochpassfilter aktiviert und unerwünschte tiefe Frenzen abgeschalten. Mit der Low Cut-Funktion dampfen Sie alle Signale unterhalb 30 Hz.itte halten Sie diese Taste gedrückt, außer Sie brauchen diese extrem tiefen Frenzen unbedingt. Wenn ihre Box these tiefen Frenzen nicht understandsitzt, besteht die Gefahr von Lautsprecherschaden!

4. PHASE-Regler

Mit thisem Regler konnen Sie die Polaritat stufenlos von 0^ bis 180^ am Low-Ausgang umdrehen.

5. LOW OUTPUT LEVEL-Regler

Hiermit wird der Ausgangspiegel des Low Bands im Bereich von -∞ bis +12 dB eingestellt.

6. MUTE-Taste

Mit dieser Taste wird das Low-Band stumm geschalte.

7. XOVER FREQUENCY-Regler

Mit thisem Regler konnen Sie die Trennfrequency zwischen dem Low- und High-Band bestimmen.

8. HIGH OUTPUT LEVEL-Regler

Regelt den Ausgangspiegel des High-Bands im Bereich von - bis +12 dB.

9. MUTE-Taste

Mit dieser Taste wird das High-Band stumm geschalte.

10. SUBWOOFER STEREO/MONO-Taste

Schaltet den Subwoofer Ausgang von Stereo auf Mono um.

Aktivieren Sie diesen Schalter nie, ohne vorher die Anlage auszuschalten. Das Umschalten im aktiven Betrieb erzeugt starke Störgeräuche, die Schaden an den Laufsprechnern oder der Anlage verursachen können.

11. XOVER FREQUENCY-Regler

Mit thisem Regler konnen Sie die Trennfrequency fur den Subwoofer Ausgang zwischen 50 - 350 Hz bestimmten.

12. SUBWOOFER OUTPUT LEVEL-Regler

Hiermit wird der Ausgangspiegel des Subwoofoers im Bereich von - bis +12 dB eingestellt.

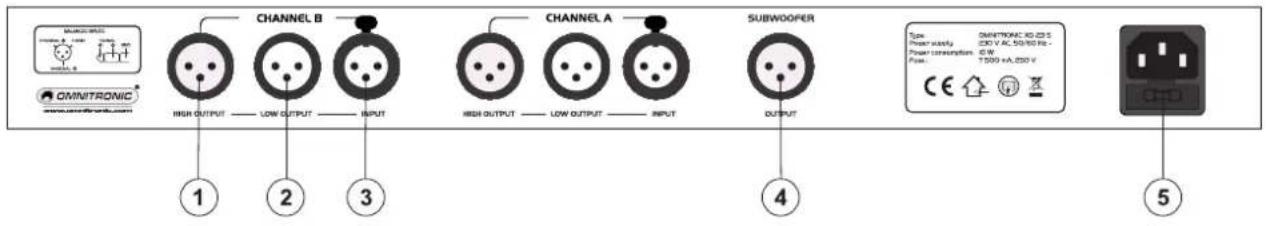

Rückseite

1. HIGH OUTPUT-Buchse

Symmetrischer XLR-Anschluss für das High-Ausgangssignal.

2. LOW OUTPUT-Buchse

Symmetrischer XLR-Anschluss für das Low-Ausgangssignal.

3. EINGANGSBUCHSE

Symmetrischer XLR-Anschluss fur das Eingangssignal.

4. SUBWOOFER OUTPUT-Buchse

Symmetrischer XLR-Anschluss für das Subwoofer-Ausgangssignal.

5. NETZANSCHLUSS mit SICHERUNGSHALTER

Steen Sie hier die Netzleitung ein.

Deutsch

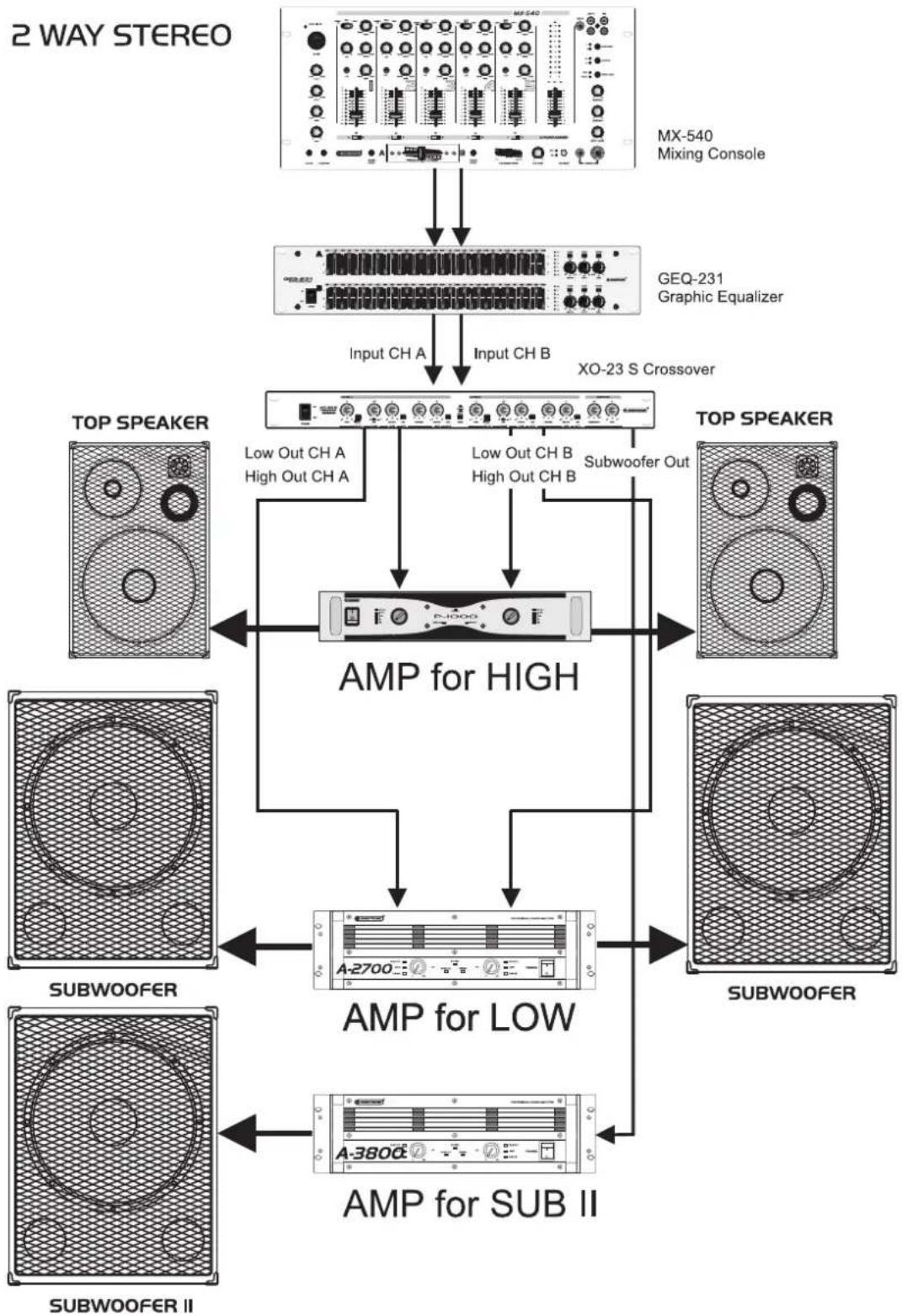

2-WEGE-STEREO-BETRIEB mit zusätzlichen SUBWOOFER

Einstellungenbeispel (abhängig von der Anlage und den Räumlichkeiten) der Frenzbereiche:

Sub II Basse Höhen

33-80 Hz 80-350 Hz 350-20 kHz

Die Trennfrequency lassst sich über den jeweiligen XOVER Frequency-Regler einstellen.

Mit dem Input Level-Regler können Sie den Eingangs-Signalpegel von - bis +6 dB verändern.

Mit den Ausgangsreglern konnen Sie den jeweiligen Ausgangspiegel von -∞ bis +12 dB verändern.

Im Stereo-Betrieb sollenn beside Kanäle gleich eingestellt sein.

REINIGUNG UND WARTUNG

LEBENSGEFAHR!

Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!

Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Sicherungswechsel

Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden.

Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzsteckerziehen).

Vorphensweise:

Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher.
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.

Sollten einmal Ersatzteile bereits werden, verwenden Sieitte nur Originalersatzteile.

Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch eine besondere Anschluss-leitung ersetzt werden, die von ihrem Fachhändler erhältlich ist.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit keinere zur Verfugung.

TECHNISCHE DATEN

Spannungsversorgung: 230 V AC, 50 Hz ~
Gesamtanschlusswert: 10 W
Sicherung: T 0.5 A
Flankensteilheit: 24 dB / Oktave
Betriebsarten: 2-Wege-Stereo/Mono
Eingang: Mono/Stereo
Eingangsimpedanz:	10/20 kOhm (uns./symm.)
Ausgang:	Mono/Stereo
Ausgangsimpedanz:	300/150 kOhm (uns./symm.)
Anschlussbuchsen:	XLR
Gerauschspannungsabstand:	>100 dB
Low/High Trennfrequency:	100 - 7 kHz
Subwoofer Trennfrequency:	50 - 350 Hz
THD:	0.05%
Eingangsregelung:	-bis +6 dB
Ausgangsregelung:	-bis +12 dB
Low Cut: 30 Hz
Phasenanpassung:	0-180°
Maße (BxTxD):	483 x 147 x 46 mm
Gewicht:	2 kg

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 07.09.2006 ©

USER MANUAL

OMNITRONIC

X0-23 S

Active crossover

CAUTION!
