Type de produit	Micro-casque à condenseur
Courbe de directivité	Cardioïde
Réponse en fréquence	50 – 18 000 Hz
Sensibilité	-55 dB (± 3 dB)
Impédance	1,5 kΩ (± 30 %)
Tension d'opération	1,5 – 10 V CC
Consommation de courant	env. 0,5 mA
Connexion	Mini-XLR à 3 pôles
Longueur de câble	env. 1,2 m
Dimensions (L x l x H)	250 x 120 x 150 mm
Poids	10 g
Fonctions principales	Bras de microphone ajustable, collier de câble ajustable, bonnette en mousse incluse
Entretien et nettoyage	Nettoyer avec un chiffon doux et humide ; ne pas utiliser d'alcool ni de détergents agressifs
Sécurité	Protéger de l'humidité ; ne pas ouvrir le boîtier ; température ambiante 5–35 °C
Pièces détachées et réparabilité	Aucune pièce nécessitant un entretien à l'intérieur ; réparation par un technicien compétent
Informations générales	Marque : Omnitronic ; Modèle : HS1100 XLR ; usage en intérieur

FOIRE AUX QUESTIONS - HS1100 XLR Omnitronic

Comment positionner correctement le micro-casque HS1100 XLR ?

Placez l'armature du casque sur la tête de manière à ce que l'armature et le bandeau élastique soient horizontaux à l'arrière de la tête et passent par-dessus et devant les oreilles. Ajustez le bras de microphone pour placer la grille à environ 25 mm du coin de la bouche, en évitant le placement direct devant la bouche pour éviter les souffles.

Quel type de connecteur utilise le micro-casque ?

Le micro-casque est équipé d'une prise mini-XLR à 3 pôles. Il se connecte à un émetteur de poche compatible avec ce type de connecteur.

Comment nettoyer le micro-casque ?

Utilisez un chiffon doux et humide (non pelucheux). N'utilisez jamais d'alcool, de détergents agressifs ou de produits abrasifs. La bonnette en mousse peut être lavée à l'eau tiède savonneuse et séchée à l'air libre.

Quelle est la tension d'alimentation requise ?

Le micro-casque fonctionne avec une tension continue de 1,5 à 10 V, généralement fournie par l'émetteur de poche via le câble XLR. La consommation est d'environ 0,5 mA.

Puis-je utiliser ce micro-casque en extérieur ?

Il est conçu pour un usage en intérieur. Évitez l'exposition à la pluie, à l'humidité et aux températures extrêmes (en dessous de 5 °C ou au-dessus de 35 °C). Protégez-le de la condensation lors des changements de température.

Que faire si le micro produit un Larsen (effet larsen) ?

Vérifiez le positionnement du micro : la grille doit être à 25 mm du coin de la bouche, pas directement devant. Éloignez le micro des enceintes ou réduisez le gain. L'utilisation de la bonnette peut aussi réduire les bruits de souffle.

Le micro-casque est-il réparable ?

L'intérieur ne contient pas de pièces nécessitant un entretien. Toute réparation doit être effectuée par un technicien qualifié. L'ouverture du boîtier est interdite et annule la garantie.

Comment installer la bonnette en mousse ?

La bonnette s'enfile simplement sur la grille du microphone. Elle permet de réduire les bruits de respiration et les plosives. Retirez-la pour le nettoyage et replacez-la après séchage.

Quelles sont les dimensions du micro-casque ?

Les dimensions sont de 250 x 120 x 150 mm (L x l x H) et le poids est de seulement 10 g, ce qui le rend très léger et confortable pour une utilisation prolongée.

Puis-je utiliser un câble XLR standard avec ce micro ?

Non, le micro utilise un connecteur mini-XLR à 3 pôles spécifique. Vous devez utiliser le câble fourni ou un câble adapté à ce format. Vérifiez la compatibilité avec votre émetteur.

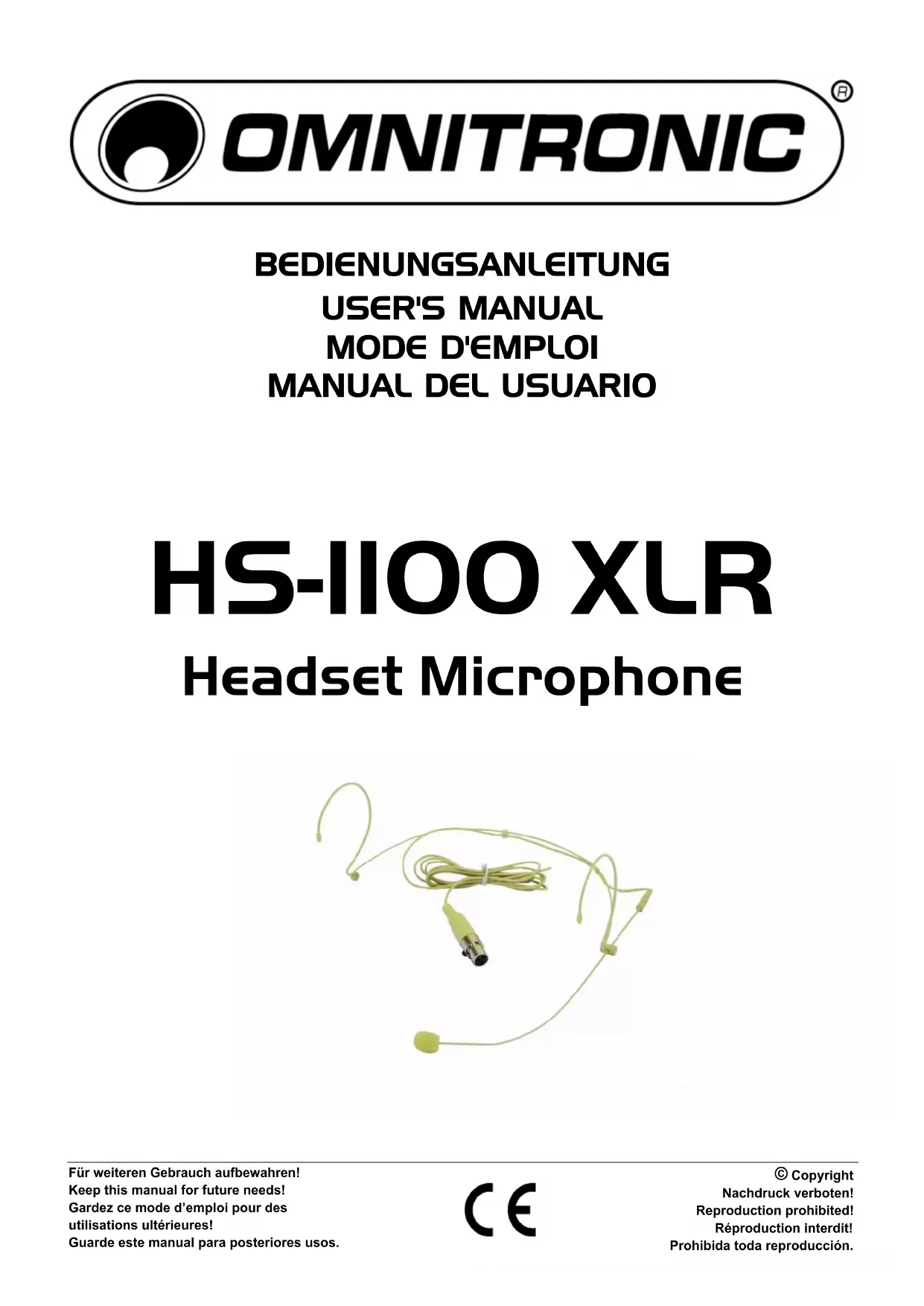

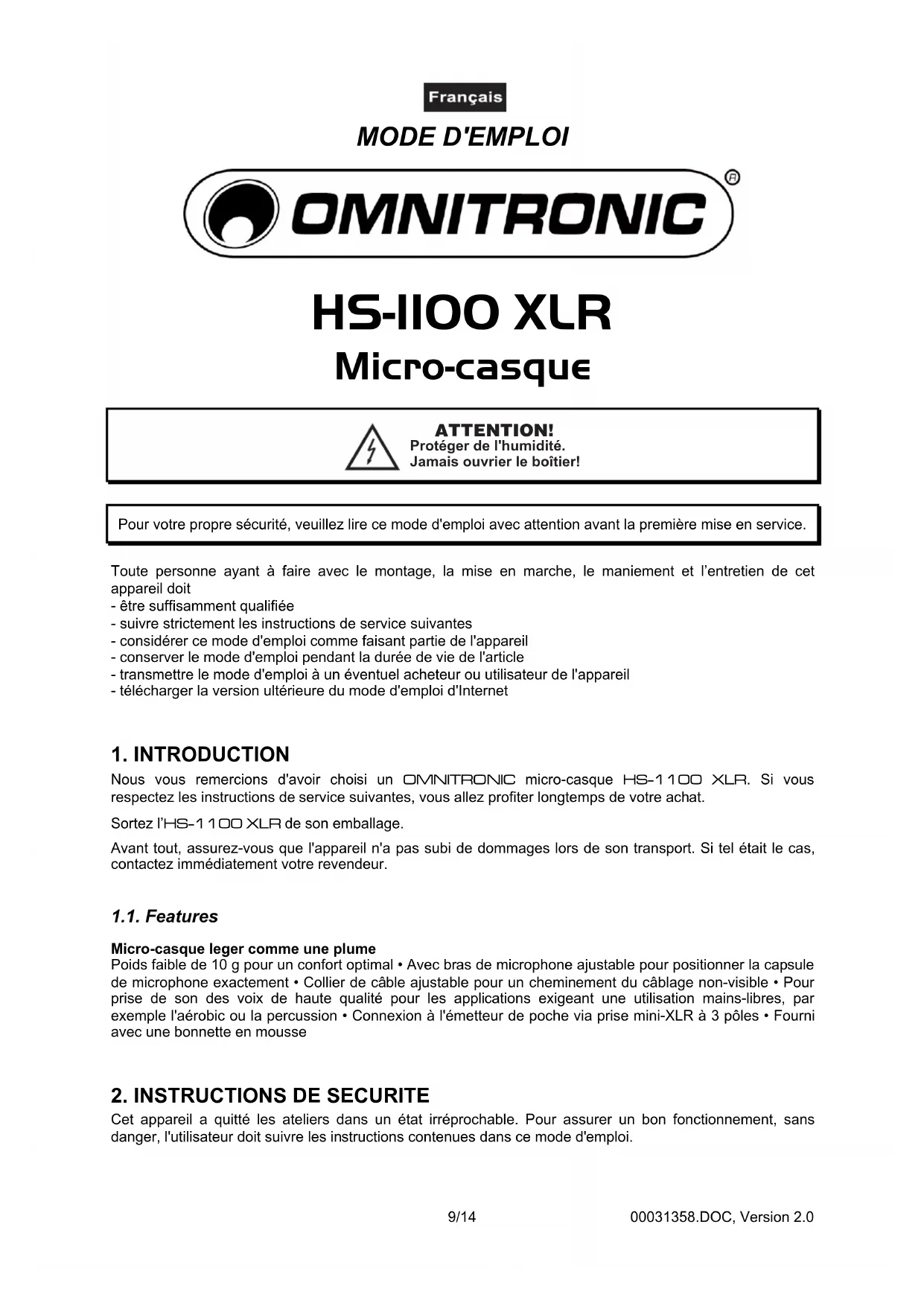

MODE D'EMPLOI HS1100 XLR Omnitronic

Ce mode d'emploi est concu pour les n° d'art.: 13056035

Voussouspouveztralderniere versiondece mode d'emploi dans l'Internet sous:

ATTENTION! Protégé de l'humidité. Jamais ouvrier le boitier!

Pour toute propre sccurté, veuillez dire ce mode d'emploi avec attention avant la premiere mise en service.

Toute personne ayant à faire avec le montage, la mise en marche, le maniement et l'entretien de cet apparéil doit

• être suffisamment qualifiée
• suivre strictement les instructions de service suivantes
• considérer ce mode d'emploi comme faisant partie de l'appareil
• conserver le mode d'emploi pendant la durée de vie de l'article
• transmettre le mode d'emploi à un éventuel acheteur ou utiliser de l'appareil
• télécharger la version ultérieure du mode d'emploi d'Internet

1. INTRODUCTION

Nous you remercions d'avoir choisi un OMNITRONIC micro-casque HS-1100 XLR. Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat.

Sortez I'HS-1 100 XLR de son emballage.

Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport. Si tel etait le cas, contactez immeditatement votre revendeur.

1.1. Features

Micro-casque leger comme une plume

Poids faible de 10g pour un comport optimal · Avec bras de microphone ajustable pour positionner la capsule de microphone exactement · Collier de cable ajustable pour un cheminement du câblage non-visible · Pour prise de son des voix de haute qualité pour les applications exigeant une utilisation mains-libres, par exemple l'aérobic ou la percussion · Connexion à l'émetteur de poche via prise mini-XLR à 3 pôles · Fourni avec une bonnette en mousse

2. INSTRUCTIONS DE SECURITE

Cet apparéil a quitté les ateliers dans un état irréprochable. Pour assurer un bon fonctionnement, sans danger, l'utilisateur doit suivre les instructions continues dans ce mode d'emploi.

Attention:

Tout dommage occasionné par la non observation des instructions de montage ou d'utilisation n'est pas couvert par la garantie.

Tenez l'appareil eloigné de toute source de chaleur.

Lorsque l'appareil est transporte d'un endroit froid à un endroit chaud, il se forme de la condensation susceptible d'endommager les modules électroniques. Ne pas brancher l'appareil avant qu'il ait atteint la température ambiente.

Tout dommage resultant d'une modification sur l'appareil n'est pas couvert par la garantie.

3. EMPLOI SELON LES PRESCRIPIONS

Cet apparéil est un micro-casque pour une prise de son des voix de haute qualité. Cet apparéil doit être connecté avec une tension directe de 1,5-10 V via un émetteur approprié et a été concu pour un usage dans des locaux clos.

Ne pas utiliser l'appareil lorsque la température ambiente est supérieure à 35^ ou inférieure à 5^ . Ne pas exposer l'appareil directement aux rayons solaires (lors d'un transport dans un vehicule fermé par exemple).

Ne laissez pas des personnes incompetenceutes utiliser cet apparéil. La plupart des pannes survenant sur cet apparéil sont dues à une utilisation inappropriée par des personnes incompetenceutes.

Ne nettoyez pas l'appareil avec des produits de nettoyages trop puissants ou abrasifs. Utilisez un chiffon doux, humide.

Notez que pour des raisons de sécurité, il est interdit d'entrepreneire toutes modifications sur l'appareil.

Si l'appareil est utilisé autrement que décrit dans ce mode d'emploi, ici peut cause des dommages au produit et la garantie cesse alors.

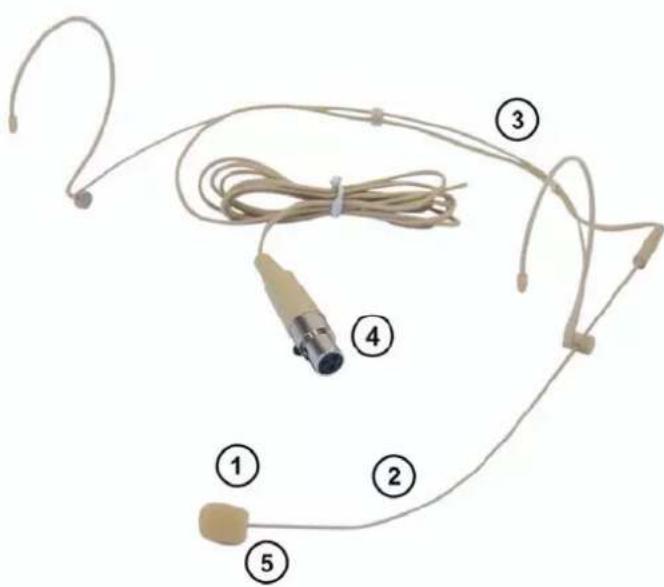

4. DESCRIPTION DE L'APPAREIL

1. Capsule de microphone
2. Bras de microphone
3. Armature
4. Fiche de connexion
5. Bonnette

Français

5. CONNEXIONS

1) Insérez le bras de microphone dans l'armature.
2) Placer l'armature du casque sur la tete afin que l'armature et le bandeau élastique se placent horizontally à l'arrière de la tete et que les deux extrémités de l'armature passent par dessus et à l'avant des oreilles.
3) Pour un gain maximum avant Larsen, placer le col de cygne afin que la grille du microphone se trouve à 25 mm du coin gauche de la bouche. Ne PAS le placer directement devant la bouche.
4) Connectez le cable de connexion avec votre émetteur de poche.
5) Si le bruit de respiration ou des plosives se propagent dans le système de sonorisation, installer le bonnette.

6. NETTOYAGE ET MAINTENANCE

L'appareil doit être nettoyée régulièrement. Utilisez un torchon non pelucheux humide. Ne pas utiliser de l'alcool ou des détergents pour le nettoyage!

L'intérieur de l'appareil ne contient pas de partys nécessitant un entretien. L'entretien et les réparations doivent être effectuées par un technicien compétent!

7. CHARACTERISTIQUES TÉCHNIQUES

Type: Micro-casque à condenseur
Courbe de directivité: Cardique
Réponse des fréquences: 50-18.000 Hz
Sensibilité: -55 dB (± 3 dB)
Impédance:	1,5 kΩ (± 30 %)
Tension d'opération: 1,5 - 10 V DC
Consommation de courant: c. 0,5 mA
Connexion: mini-XLR à 3 pôles
Longeur de cable: c. 1,2 m
Dimensions: 250 x 120 x 150 mm
Poids: 10 g

Attention! Les données imprimée dans ce mode d'emploi sont susceptibles d'être modifiées sans préavis. 10.02.2009 ©
