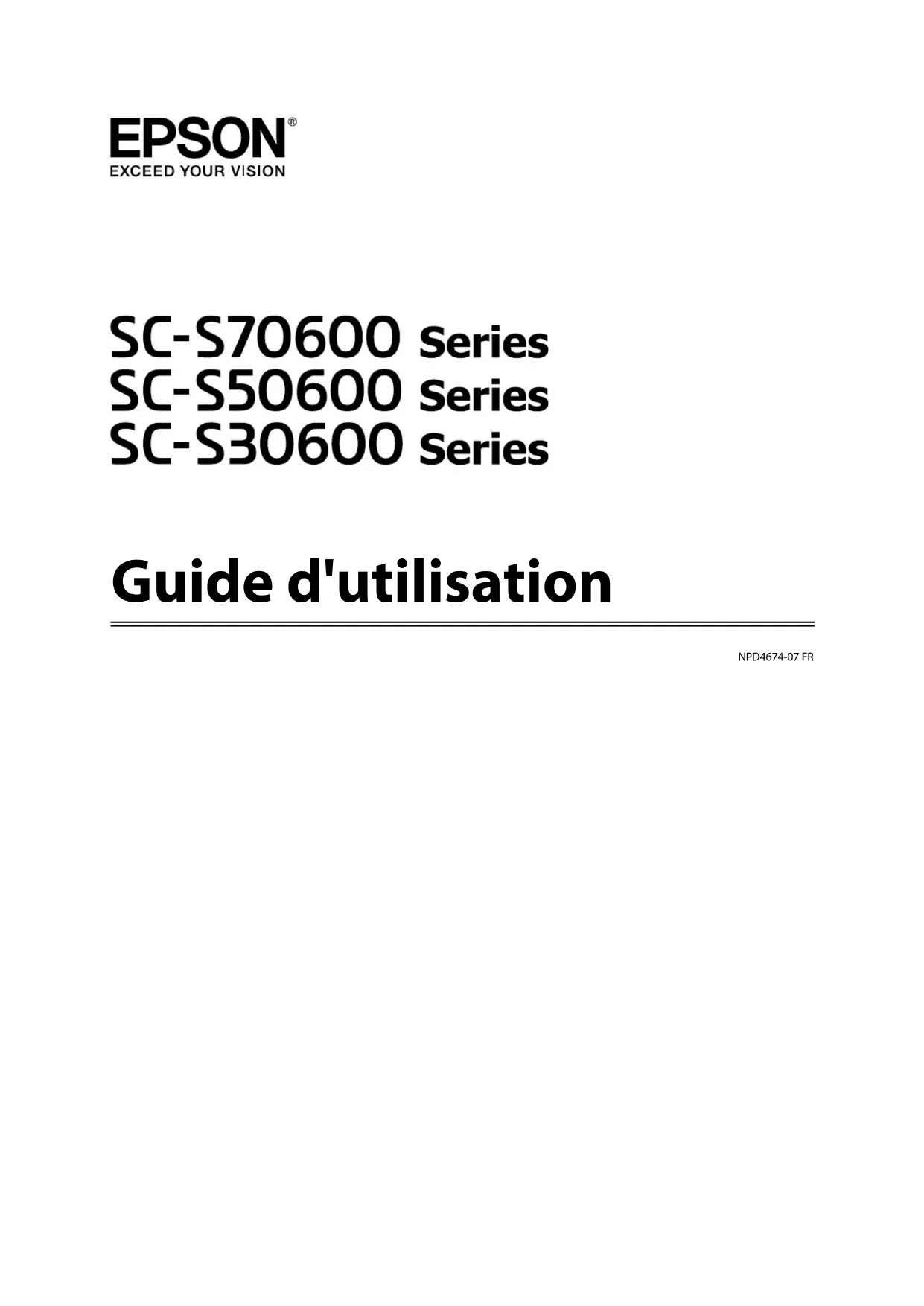

MODE D'EMPLOI SureColor SCS70600 EPSON

NPD4674-07 FRCopyrights et marques

Aucune partie de ce manuel ne peut être reproduite, stockée dans un système documentaire ou transmise sous quelque forme ou de quelque manière

que ce soit, électronique, mécanique, par photocopie, enregistrement ou autre, sans l’accord préalable écrit de Seiko Epson Corporation. Les

informations contenues dans le présent document sont uniquement destinées à être utilisées avec cette imprimante Epson. Epson n’est pas

responsable de l’application de ces informations à d’autres imprimantes.

La société Seiko Epson Corporation et ses filiales ne peuvent être tenues pour responsables des préjudices, pertes, coûts ou dépenses subis par

l’acquéreur de ce produit ou par des tiers, résultant d’un accident, d’une utilisation non conforme ou abusive de l’appareil, de modifications, de

réparations ou de transformations non autorisées de ce produit ou encore du non-respect (sauf aux États-Unis d’Amérique) des instructions

d’utilisation et d’entretien recommandées par Seiko Epson Corporation.

Seiko Epson Corporation ne pourra être tenue responsable des dommages ou problèmes survenus suite à l’utilisation de produits optionnels ou

consommables autres que ceux désignés par Seiko Epson Corporation comme étant des Produits d’origine Epson ou des Produits approuvés par

Seiko Epson Corporation ne pourra être tenue responsable des dommages dus aux interférences électromagnétiques survenant suite à l’utilisation de

câbles d’interface autres que ceux désignés par Seiko Epson Corporation comme étant des Produits approuvés par Epson.

EPSON et EPSON EXCEED YOUR VISION ou EXCEED YOUR VISION et leurs logos sont des marques ou marques commerciales de Seiko Epson

sont des marques déposées de Microsoft Corporation.

sont des marques déposées de Apple Inc.

est une marque déposée de Intel Corporation.

est une marque déposée de Intel Business Machines Corporation.

est une marque déposée de Asahi Kasei Corporation.

et le logo YouTube sont des marques ou des marques déposées de YouTube LLC.

Avis général : les autres noms de produit utilisés dans cette notice sont donnés uniquement à titre d’identification et peuvent être des noms de marque de

leurs détenteurs respectifs. Epson dénie toute responsabilité vis-à-vis de ces marques.

© 2012 Seiko Epson Corporation. All rights reserved.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Copyrights et marques

Copyrights et marques

Consignes importantes de sécurité 6

Choix de l’emplacement de l’appareil 6

Installation de l’appareil 6

Utilisation de l’appareil 6

Manipulation des cartouches d’encre 7

Remarques sur les manuels 7

Organisation du manuel 7

Signification des symboles 7

Éléments de l’imprimante 9

Port de réseau local 19

Panneau de commande. 21

Compréhension de l’affichage 22

Productivité élevée 25

Impression de haute qualité 25

Facilité d’utilisation supérieure 25

Remarques sur l’utilisation et le stockage. . . . . . . . 26

Espace d’installation 26

Remarques sur l’utilisation de l’imprimante.... 26

Remarques sur l’absence d’utilisation de

Remarques sur la manipulation des cartouches

Manipulation des supports 29

Remarques sur l'utilisation d'encres de couleur

d'accompagnement (SC-S70600 series, SC-

S50600 series). . . 30

Utilisation des logiciels fournis 32

Contenu du disque de logiciels 32

Lancement de l’application EPSON LFP Remote Panel 2 34

Fermeture de l’application EPSON LFP Remote Panel 2 34

Désinstallation des logiciels 34

Chargement et remplacement des supports. . . . . . 36

Remarques sur le chargement des supports 36

Positionnement des rouleaux presseurs et du

support (pour SC-S70600 series et SC-S50600

Affichage et modification des paramètres du

Remplacement et retrait du support 68

Utilisation de l’Enrouleur papier Automatique. . . . 71

Remarques concernant l'utilisation de

l'enrouleur papier Automatique 71

Fixation du mandrin de rouleau 71

Enroulement avec la face imprimée vers

Enroulement avec la face imprimée vers

Retrait du rouleau d’enroulement. . . . . . . . . . . 85

Enregistrement des paramètres du support 87

Flux de paramétrage de base 87

Précautions concernant les paramètres. . . . . . . . 88

Paramètre (normal) 88

Réglage du support 91

Modification des paramètres au cours de

Quand effectuer les différentes opérations de

Remplacement des consommables. . . . . . . . . . 103

Autre maintenance 104

Préparation et notes 106

Ce dont vous aurez besoin 106

Précautions concernant la maintenance 107

Déplacement de la tête d’impression 107

Utilisation du Liquide de nettoyage 108

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

3Nettoyage autour de la tête d’impression

Nettoyage autour des capuchons (chaque jour)

Nettoyage de tout l'essuyeur et du point de

fixation (une fois toutes les deux semaines).... 117

Nettoyage du rail de l'essuyeur (une fois toutes

les deux semaines) 118

Nettoyage de l'intérieur de l'imprimante (entre

une fois par semaine et une fois par mois). . . . . 119

Nettoyage du tampon de rinçage (si sale). . . . . 121

Nettoyage des côtés de l'Enrouleur papier

Automatique (si sale) 122

Feuille de vérification du nettoyage 124

Remplacement des consommables. . . . . . . . . . . . 126

Agitation et remplacement des cartouches

Mise au rebut de l’encre usagée 127

Remplacement de l’essuyeur et du dispositif de

nettoyage de l’essuyeur 129

Remplacement du tampon de rinçage 131

Remplacement des plaques de maintien du

Mise au rebut des consommables usagés. . . . . . 135

Feuille de vérification du remplacement des

Autre maintenance 137

Recherche de buses obstruées 137

Nettoyage Des Têtes 138

Nettoyage De La Tête 140

Stockage prolongé (Maintenance avant

Changer Mode couleur (SC-S70600 series

Application de graisse sur la tige du chariot

Pièces à remplacer régulièrement. . . . . . . . . . . . . 147

Utilisation du menu du panneau de

Opérations du menu 148

Menu Niveau Encre 166

Menu Journaux d'impression 166

Menu État De l'Imprimante 167

Menu Configuration Réseau 167

Menu Préférences 168

Menu Rétablir tous réglages 169

Résolution des problèmes

Lorsqu’un message s’affiche 170

En cas d’appel de maintenance/demande

Vous ne pouvez pas imprimer (parce que

l’imprimante ne fonctionne pas) 175

L’imprimante émet un bruit identique à celui

de l’impression, mais rien ne s’imprime 176

L’impression ne répond pas à votre attente.... 176

Options et consommables 188

Supports pris en charge 193

Déplacement et transport de l’imprimante. . . . . . 193

Déplacement de l’imprimante 193

Paramètres recommandés pour le support 195

Tableau d'association paramètre et bandes

Microweave (M/W) 197

Configuration système requise 200

Tableau de spécifications 200

Normes et conformité 202

Site Internet de l’assistance technique 203

Contacter l’assistance Epson 203

Avant de contacter Epson 203

Assistance aux utilisateurs en Amérique du

Assistance aux utilisateurs en Europe. . . . . . . . 204

Assistance aux utilisateurs à Taïwan 204

Assistance aux utilisateurs en Australie 205

Assistance aux utilisateurs à Singapour 206

Assistance aux utilisateurs en Thaïlande. . . . . . 206

Assistance aux utilisateurs au Vietnam 206

Assistance aux utilisateurs en Indonésie. . . . . . 206

Assistance aux utilisateurs à Hong-Kong. . . . . 207

Assistance aux utilisateurs en Malaisie 207

Assistance aux utilisateurs en Inde 208

Assistance aux utilisateurs aux Philippines. . . . 208

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

4Termes des licences logicielles

Licences logicielles Open Source 210

Autres licences logicielles 215

Avant d’utiliser l’imprimante, veuillez lire les

consignes de sécurité. Veillez à respecter les

avertissements et les instructions figurant sur

Choix de l’emplacement de

❏ Placez l’imprimante sur une surface plate et

stable, d’une taille supérieure aux dimensions de

l’appareil. Celui-ci ne fonctionnera pas

correctement s’il est incliné ou s’il se trouve sur

une surface non horizontale.

❏ Évitez les emplacements soumis à des variations

subites de température et d’humidité. Ne placez

pas non plus l’imprimante sous la lumière directe

du soleil, ni sous une forte source de lumière ou

❏ Évitez les emplacements soumis à des chocs et à

❏ Protégez l’imprimante contre la poussière.

❏ Placez l’imprimante près d’une prise murale

facilement accessible.

Installation de l’appareil

❏ Le cordon d’alimentation est prévu pour cet

appareil uniquement. Son utilisation avec un

autre matériel comporte un risque d’incendie ou

de décharge électrique.

❏ Connectez l’imprimante à des prises correctement

mises à la terre. Evitez l’utilisation d’autres prises

sur le même circuit que les copieurs ou les

systèmes d’air conditionné qui nécessitent une

mise sous tension et hors tension régulièrement.

❏ Évitez les prises électriques contrôlées par des

interrupteurs muraux ou des minuteurs

❏ Placez l’ensemble du système informatique loin

des sources possibles d’interférences

électromagnétiques, telles que les haut-parleurs

ou les bases des téléphones sans fil.

❏ Utilisez uniquement une source d’alimentation

du type indiqué sur l’étiquette du produit.

❏ Utilisez uniquement le cordon d’alimentation

fourni avec le produit. L’utilisation d’un autre

cordon comporte un risque d’incendie ou de

décharge électrique.

❏ N’utilisez pas un cordon d’alimentation

endommagé ou effiloché.

❏ Si vous utilisez une rallonge avec ce produit,

vérifiez qu’elle présente un ampérage supérieur à

l’ampérage total des appareils connectés.

Assurez-vous également que l’ampérage total des

appareils connectés à la prise murale ne dépasse

pas l’ampérage de la prise.

❏ Pour une utilisation de l’appareil en Allemagne,

observez les consignes suivantes :

Pour assurer une protection contre les

courts-circuits et les surtensions, vous devez

installer dans le bâtiment un disjoncteur de 10 ou

❏ En cas de dommages au niveau de la prise,

remplacez l’ensemble du cordon ou contactez un

électricien qualifié. Si la prise contient des

fusibles, assurez-vous de les remplacer par des

fusibles identiques.

Utilisation de l’appareil

❏ Ne bloquez pas et ne couvrez pas les ouvertures

❏ N’insérez aucun objet dans les emplacements ou

fentes de l’imprimante. Faites attention à ne pas

répandre de liquide sur l’appareil.

❏ N’essayez pas de réparer vous-même l’appareil.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

6❏ Débranchez le produit et confiez-le à du

personnel de réparation qualifié dans les

situations suivantes : le cordon d’alimentation ou

la fiche est endommagé, du liquide s’est infiltré

dans le produit, le produit est tombé ou le boîtier

est endommagé, le produit ne fonctionne pas

normalement ou présente un changement notable

au niveau des performances.

❏ Ne déplacez pas les têtes d’impression à la main,

vous risqueriez d’endommager ce produit.

❏ Éteignez toujours l’appareil avec la touche Marche/

Arrêt du panneau de commande. Lorsque vous

appuyez sur cette touche, le témoin Alimentation

clignote brièvement, puis s’éteint. Ne débranchez

pas le cordon d’alimentation et n’éteignez pas

l’imprimante tant que le témoin Alimentation n’a

pas fini de clignoter.

❏ Ce périphérique dispose de deux systèmes

d’alimentation. Il existe un risque d’électrocution,

à moins que les deux câbles d’alimentation soient

débranchés lors de la maintenance.

Manipulation des cartouches

❏ Gardez les cartouches hors de portée des enfants

et n’ingérez pas l’encre.

❏ Ne touchez pas la puce verte du circuit imprimé

située sur le côté de la cartouche. Ceci pourrait

avoir une incidence sur le bon fonctionnement de

l’appareil et sur l’impression.

❏ La puce de cette cartouche d’encre conserve un

certain nombre d’informations relatives à la

cartouche, tel que l’état de la cartouche d’encre,

autorisant ainsi le retrait et la réinsertion de la

cartouche librement.

❏ Si vous retirez une cartouche en vue de la

réutiliser plus tard, protégez la zone

d’alimentation de l’encre contre la poussière et la

saleté, et stockez la cartouche dans le même

environnement que l’appareil. Un clapet protège

l’orifice d’alimentation de l’encre, ce qui évite

d’avoir à installer un bouchon ou un couvercle,

mais veillez à ce que l’encre ne tache pas les

éléments en contact avec la cartouche. Ne touchez

pas l’orifice d’alimentation de l’encre ni la zone

Organisation du manuel

Les manuels suivants sont livrés avec l’imprimante.

Les manuels au format PDF sont sur le disque de

logiciels livré avec l'imprimante. Vous pouvez afficher

les manuels au format PDF via Adobe Reader ou

l'application Preview (Aperçu) sur Mac OS X.

Les Epson Video Manuals ont été chargés sur la

chaîne YouTube des manuels vidéo d'Epson. Vous

pouvez les afficher dans votre navigateur web. Guide d’installa- tion Présente des informations sur la fa-çon de configurer l'imprimanteune fois sortie de son emballage.Lisez ce manuel afin d'effectuer lesopérations en sécurité.Guide de l'utilisa-teur (ce guide)Présente des informations sur lefonctionnement de base de l'impri-mante, la maintenance, le dépan-nage, etc.Guide réseau (PDF) Présente des informations sur l'uti-lisation de l'imprimante sur un ré-seau.Epson Video Ma-nualsPrésente des informations sur la mi-se en place des supports, la main-tenance de base de l'imprimante, etc. Utilisation de l'en-cre orange * (PDF)Présente des informations sur l'uti-lisation de deux types d'encre Oran-ge avec la SC-S70600 series. Con-sultez ce guide lorsque vous chan-gez de type d'encre Orange.* SC-S70600 series seulement Signification des symboles

! Avertissement : Les Avertissements sont des

consignes à observer pour

éviter toute blessure

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

7! Attention : Il s’agit de mises en garde à

suivre pour éviter des blessures

c Important : Il s’agit de mises en garde à

suivre pour éviter des

dommages au niveau du

produit. Remarque : Les remarques contiennent des

informations utiles ou

supplémentaires concernant le

fonctionnement du produit.

Cliquez sur les liens suivants pour afficher une liste

des vidéos publiées sur YouTube pour le modèle

utilisé. Sélectionnez dans la liste de lecture la vidéo

que vous voulez voir.

SC-S70600 series U https://www.youtube.com/

list=PLD67cTLxxk9P6FW3ylGgUd98QUDyAFEGr

Si les sous-titres ne sont pas affichés lors de la lecture

de la vidéo, cliquez sur l'icône de sous-titre indiquée

Sauf indication contraire, les illustrations de ce guide

représentent le modèle SC-S30600 series.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Partie avant (SC-S70600 series, SC-S50600 series)

L’illustration montre le modèle SC-S50600 series.

A Capot de maintenance (gauche)

Ouvrez ce capot pour nettoyer la zone située autour de la tête d’impression. Normalement fermé lors de l’utili-

sation de l’imprimante.

U « Nettoyage autour de la tête d’impression (chaque jour) » à la page 109

B Unité additionnelle de séchage

Le chauffage permet de sécher rapidement l’encre après impression. Disponible séparément pour le modèle

U Guide d’installation de l’unité additionnelle de séchage

Le chauffage permet de sécher rapidement l’encre après impression.

U « Chauffage et séchage » à la page 90

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

9D Support du mandrin de rouleau

Placez le mandrin de rouleau pour enrouler le support sur ces supports. Les deux même pièces existent du côté

gauche et du côté droit.

U « Utilisation de l’Enrouleur papier Automatique » à la page 71

E Guide support du tendeur

Le guide support du tendeur empêche que le rouleau ne se déroule de travers lors de l'utilisation de l'enrouleur

papier Automatique. Lorsque vous n'utilisez pas l'enrouleur papier Automatique, écartez le guide vers les bords

U « Utilisation de l’Enrouleur papier Automatique » à la page 71

Le tendeur maintient la tension du support afin d’éviter tout relâchement lors de l’enroulement.

G Vis de verrouillage du support de mandrin de rouleau

Les vis de verrouillage maintiennent les supports de mandrin de rouleau en place une fois fixés sur le mandrin

de rouleau. Les deux même pièces existent du côté gauche et du côté droit.

H Support de rouleau

Posez temporairement le support sur ces supports lors du retrait du rouleau d’enroulement. Les deux même

pièces existent du côté gauche et du côté droit.

Ce commutateur permet de sélectionner le sens d’enroulement automatique. Sélectionnez Off pour désactiver

l’enroulement automatique.

J Commutateur Manual

Ce commutateur permet de sélectionner le sens d'enroulement manuel. L’option sélectionnée est appliquée

lorsque le commutateur Auto est placé sur Off.

Il y a deux roulettes sur chaque pied. Une fois l’installation terminée, les roulettes avant doivent être bloquées

lors de l’utilisation de l’imprimante.

L Ouvertures de circulation d’air

Permet la circulation de l'air dans l'imprimante. N’obstruez pas ces ouvertures.

M Support de Bidon d'encre résiduelle

Placez le bidon d'encre résiduelle dans ce support.

N Dispositif de réglage

Les dispositifs de réglage maintiennent l’imprimante en place. Une fois l’imprimante installée, maintenez-la

fermement en place lors de l’utilisation.

O Bidon d'encre résiduelle

Ce bidon recueille l’encre usagée.

Remplacez-le par un bidon d'encre résiduelle neuf lorsque le niveau atteint quasiment la ligne.

P Tube d’encre usagée

L’encre usagée est évacuée par ce tube. Veillez à ce que l’extrémité du tube se trouve dans le bidon d'encre

résiduelle lors de l’utilisation de l’imprimante.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Installez toutes les cartouches d’encre dans chaque logement. Selon le Mode couleur sélectionné, installez la

replacement cartridge (cartouche de remplacement) ou la Cleaning cartridge (Cartouche de nettoyage).

R Leviers de verrouillage

Soulevez les leviers pour déverrouiller les cartouches d’encre avant de les retirer. Abaissez les leviers pour blo-

quer les cartouches en place après insertion.

S Témoin de vérification des cartouches

Ce témoin s’allume en cas d’erreur au niveau des cartouches d’encre.

Oui : Une erreur s’est produite. Vérifiez le contenu de l’erreur sur l’écran du panneau de commande.

T Entrée secteur n 1/entrée secteur n 2

Permet de connecter le câble d’alimentation. Veillez à connecter les deux câbles.

U Port de réseau local

U « Port de réseau local » à la page 19

V Port USB Permet de connecter le câble USB.

W Capot de maintenance (droit)

Ouvrez ce capot lors de la maintenance régulière. Normalement fermé lors de l’utilisation de l’imprimante.

U « Nettoyage » à la page 109

X Levier de chargement du support

Une fois le support chargé, abaissez le levier de chargement du support pour le maintenir en place. Soulevez le

levier pour débloquer le support avant de le retirer.

Ce témoin s’allume ou clignote en cas d’erreur.

: Une erreur s’est produite. Le type d’erreur est indiqué par la manière dont le témoin s’allume ou

clignote. Vérifiez le contenu de l’erreur sur l’écran du panneau de commande.

Z Panneau de commande

U « Panneau de commande » à la page 21

Ouvert lors du chargement du support, du nettoyage de l’intérieur de l’imprimante ou de la suppression des

bourrages papier. Normalement fermé lors de l’utilisation de l’imprimante.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

11Partie avant (SC-S30600 series)

A Capot de maintenance (gauche)

Ouvrez ce capot pour nettoyer la zone située autour de la tête d’impression. Normalement fermé lors de l’utili-

sation de l’imprimante.

U « Nettoyage autour de la tête d’impression (chaque jour) » à la page 109

Le chauffage permet de sécher rapidement l’encre après impression.

U « Chauffage et séchage » à la page 90

C Support du mandrin de rouleau

Placez le mandrin de rouleau pour enrouler le support sur ces supports. Les deux même pièces existent du côté

gauche et du côté droit.

U « Utilisation de l’Enrouleur papier Automatique » à la page 71

D Guide support du tendeur

Le guide support du tendeur empêche que le rouleau ne se déroule de travers lors de l'utilisation de l'enrouleur

papier Automatique. Lorsque vous n'utilisez pas l'enrouleur papier Automatique, écartez le guide vers les bords

U « Utilisation de l’Enrouleur papier Automatique » à la page 71

Le tendeur maintient la tension du support afin d’éviter tout relâchement lors de l’enroulement.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

12F Vis de verrouillage du support de mandrin de rouleau

Les vis de verrouillage maintiennent les supports de mandrin de rouleau en place une fois fixés sur le mandrin

de rouleau. Les deux même pièces existent du côté gauche et du côté droit.

G Support de rouleau

Posez temporairement le support sur ces supports lors du retrait du rouleau d’enroulement. Les deux même

pièces existent du côté gauche et du côté droit.

Ce commutateur permet de sélectionner le sens d’enroulement automatique. Sélectionnez Off pour désactiver

l’enroulement automatique.

I Commutateur Manual

Ce commutateur permet de sélectionner le sens d'enroulement manuel. L’option sélectionnée est appliquée

lorsque le commutateur Auto est placé sur Off.

Il y a deux roulettes sur chaque pied. Une fois l’installation terminée, les roulettes avant doivent être bloquées

lors de l’utilisation de l’imprimante.

K Ouvertures de circulation d’air

Permet la circulation de l'air dans l'imprimante. N’obstruez pas ces ouvertures.

L Support de Bidon d'encre résiduelle

Placez le bidon d'encre résiduelle dans ce support.

M Dispositif de réglage

Les dispositifs de réglage maintiennent l’imprimante en place. Une fois l’imprimante installée, maintenez-la

fermement en place lors de l’utilisation.

N Bidon d'encre résiduelle

Ce bidon recueille l’encre usagée.

Remplacez-le par un bidon d'encre résiduelle neuf lorsque le niveau atteint quasiment la ligne.

O Tube d’encre usagée

L’encre usagée est évacuée par ce tube. Veillez à ce que l’extrémité du tube se trouve dans le bidon d'encre

résiduelle lors de l’utilisation de l’imprimante.

P Cartouches d’encre

Installez toutes les cartouches d’encre dans chaque logement.

Q Leviers de verrouillage

Soulevez les leviers pour déverrouiller les cartouches d’encre avant de les retirer. Abaissez les leviers pour blo-

quer les cartouches en place après insertion.

R Témoin de vérification des cartouches

Ce témoin s’allume en cas d’erreur au niveau des cartouches d’encre.

Oui : Une erreur s’est produite. Vérifiez le contenu de l’erreur sur l’écran du panneau de commande.

S Entrée secteur n 1/entrée secteur n 2

Permet de connecter le câble d’alimentation. Veillez à connecter les deux câbles.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

13T Port de réseau local

U « Port de réseau local » à la page 19

U Port USB Permet de connecter le câble USB.

V Capot de maintenance (droit)

Ouvrez ce capot lors de la maintenance régulière. Normalement fermé lors de l’utilisation de l’imprimante.

U « Nettoyage » à la page 109

W Levier de chargement du support

Une fois le support chargé, abaissez le levier de chargement du support pour le maintenir en place. Soulevez le

levier pour débloquer le support avant de le retirer.

Ce témoin s’allume ou clignote en cas d’erreur.

: Une erreur s’est produite. Le type d’erreur est indiqué par la manière dont le témoin s’allume ou

clignote. Vérifiez le contenu de l’erreur sur l’écran du panneau de commande.

Y Panneau de commande

U « Panneau de commande » à la page 21

Ouvert lors du chargement du support, du nettoyage de l’intérieur de l’imprimante ou de la suppression des

bourrages papier. Normalement fermé lors de l’utilisation de l’imprimante.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

14Intérieur (SC-S70600 series, SC-S50600 series)

La présence de saleté sur les pièces suivantes peut réduire la qualité d’impression. Nettoyez ou remplacez

régulièrement ces pièces comme indiqué dans les chapitres répertoriés dans les sections de référence ci-dessous.

L’illustration montre le SC-S70600 series.

La tête d’impression imprime en se déplaçant vers la gauche et la droite tout en projetant de l’encre. La tête

d’impression de gauche est « Head1 », celle de droite est « Head2 ». Nous recommandons de nettoyer cette

unité à la fin de chaque journée de travail.

U « Nettoyage autour de la tête d’impression (chaque jour) » à la page 109

B Plaques de maintien du support

Les plaques de maintien du support permettent d’éviter au support de se soulever et de s’assurer que les fibres

sur le bord de découpe du support n’entrent pas en contact avec la tête d’impression. Placez les plaques de

chaque côté du support avant impression. Il existe deux types de plaques : coulissante et amovible.

U « Chargement des supports (SC-S70600 series, SC-S50600 series) » à la page 40

Passez la lame d’un cutter (disponible dans le commerce) dans cette rainure pour découper le support.

D Rouleaux presseurs (haute pression)

Le produit est doté de dix rouleaux au total ; les rouleaux haute pression sont les deux situés sur les bords

extérieurs. Ils appuient sur les bords du support lors de l'utilisation de film transparent ou blanc et pendant la

superposition de couches d’encre.

U « Positionnement des rouleaux presseurs et du support (pour SC-S70600 series et SC-S50600 series) » à la

U « Nettoyage de l'intérieur de l'imprimante (entre une fois par semaine et une fois par mois) » à la page 119

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

15E Rouleaux presseurs (basse pression)

Le produit est doté de dix rouleaux au total. À l’exception des deux rouleaux situés sur les bords externe, ce

sont des rouleaux basse pression. Ces rouleaux appuient sur le support lors de l'impression normale (ce qui

exclut le chargement de film transparent ou blanc et la superposition de couches d'encre). Le nombre de

rouleaux utilisés varie en fonction de la largeur du support.

U « Positionnement des rouleaux presseurs et du support (pour SC-S70600 series et SC-S50600 series) » à la

U « Nettoyage de l'intérieur de l'imprimante (entre une fois par semaine et une fois par mois) » à la page 119

F Chauffage du cylindre

Le chauffage du cylindre garantit une adhérence uniforme de l’encre.

U « Chauffage et séchage » à la page 90

U « Nettoyage de l'intérieur de l'imprimante (entre une fois par semaine et une fois par mois) » à la page 119

G Dispositif de nettoyage de l’essuyeur

Le dispositif de nettoyage de l’essuyeur ôte l’encre de l’essuyeur. Il s’agit d’un consommable, vous devez le

remplacer tous les trois mois environ.

U « Remplacement de l’essuyeur et du dispositif de nettoyage de l’essuyeur » à la page 129

Ces capuchons recouvrent les buses de la tête d’impression (sauf lors de l’impression) pour les empêcher de

sécher. Nous recommandons de nettoyer cette unité à la fin de chaque journée de travail.

U « Nettoyage autour des capuchons (chaque jour) » à la page 111

L’essuyeur ôte l’encre des buses de la tête d’impression. Nous recommandons de nettoyer cette unité à la fin de

chaque journée de travail. Il s’agit d’un consommable, vous devez le remplacer tous les trois mois environ.

U « Nettoyage autour des capuchons (chaque jour) » à la page 111

U « Remplacement de l’essuyeur et du dispositif de nettoyage de l’essuyeur » à la page 129

L’encre est déversée sur ce tampon lors du rinçage. Il s’agit d’un consommable, vous devez le remplacer tous les

U « Remplacement du tampon de rinçage » à la page 131

16Intérieur (SC-S30600 series)

La présence de saleté sur les pièces suivantes peut réduire la qualité d’impression. Nettoyez ou remplacez

régulièrement ces pièces comme indiqué dans les chapitres répertoriés dans les sections de référence ci-dessous.

La tête d’impression imprime en se déplaçant vers la gauche et la droite tout en projetant de l’encre. Nous

recommandons de nettoyer cette unité à la fin de chaque journée de travail.

U « Nettoyage autour de la tête d’impression (chaque jour) » à la page 109

B Plaques de maintien du support

Les plaques de maintien du support permettent d’éviter au support de se soulever et de s’assurer que les fibres

sur le bord de découpe du support n’entrent pas en contact avec la tête d’impression. Placez les plaques de

chaque côté du support avant impression. Il existe deux types de plaques : coulissante et amovible.

U « Chargement des supports (SC-S30600 series) » à la page 54

Passez la lame d’un cutter (disponible dans le commerce) dans cette rainure pour découper le support.

D Rouleaux presseurs

Ces rouleaux appuient sur le support lors de l’impression.

U « Nettoyage de l'intérieur de l'imprimante (entre une fois par semaine et une fois par mois) » à la page 119

E Chauffage du cylindre

Le chauffage du cylindre garantit une adhérence uniforme de l’encre.

U « Chauffage et séchage » à la page 90

U « Nettoyage de l'intérieur de l'imprimante (entre une fois par semaine et une fois par mois) » à la page 119

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

17F Dispositif de nettoyage de l’essuyeur

Le dispositif de nettoyage de l’essuyeur ôte l’encre de l’essuyeur. Il s’agit d’un consommable, vous devez le

remplacer tous les trois mois environ.

U « Remplacement de l’essuyeur et du dispositif de nettoyage de l’essuyeur » à la page 129

Ces capuchons recouvrent les buses de la tête d’impression (sauf lors de l’impression) pour les empêcher de

sécher. Nous recommandons de nettoyer cette unité à la fin de chaque journée de travail.

U « Nettoyage autour des capuchons (chaque jour) » à la page 111

L’essuyeur ôte l’encre des buses de la tête d’impression. Nous recommandons de nettoyer cette unité à la fin de

chaque journée de travail. Il s’agit d’un consommable, vous devez le remplacer tous les trois mois environ.

U « Nettoyage autour des capuchons (chaque jour) » à la page 111

U « Remplacement de l’essuyeur et du dispositif de nettoyage de l’essuyeur » à la page 129

L’encre est déversée sur ce tampon lors du rinçage. Il s’agit d’un consommable, vous devez le remplacer tous les

U « Remplacement du tampon de rinçage » à la page 131

A Commutateur d’entraînement

Le commutateur d’entraînement permet d’insérer le support lors du chargement et de le rembobiner pour le

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

18B Support de rouleau

Placez le support sur ces supports. Les deux même pièces existent du côté gauche et du côté droit.

C Vis de fixation du support de rouleau

Ces vis fixent les supports de rouleau en place une fois le support installé. Les deux même pièces existent du

côté gauche et du côté droit.

Si le support à installer sur les supports de rouleau semble lourd, utilisez ces leviers pour soulever facilement le

support à hauteur des supports de rouleau. Les deux même pièces existent du côté gauche et du côté droit.

Chauffe le support avant impression de manière à ce que la zone d’impression ne soit pas soumise à des

changements soudains de température.

F Support de rouleau

Posez le support sur ces supports avant de le placer sur les supports de rouleau. Les deux même pièces existent

du côté gauche et du côté droit.

Une fois le support placé sur le support de rouleau droit, faites tourner la poignée pour appuyer sur le support

et appliquer une pression sur le mandrin de rouleau.

Port de réseau local

Permet de connecter le câble LAN. Utilisez un câble à paire torsadée blindé (catégorie 5 ou supérieure).

Le témoin de données montre l’état de la connexion et indique si l’imprimante reçoit des données.

C Témoin d’état (vert/rouge)

Le témoin d’état indique la vitesse de la connexion réseau.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

19Témoin de données Témoin d’état (vert/rouge) État

Oui Allumé (vert) L’imprimante est connectée en 1000ba-

Clignotant L’imprimante reçoit des données via une

connexion 1000base-T.

Oui Allumé (rouge) L’imprimante est connectée en 100ba-

Clignotant L’imprimante reçoit des données via une

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

20Panneau de commande

A Touche P (touche d’alimentation)

Met l’imprimante sous ou hors tension.

B Témoin P (témoin d’alimentation)

L’état de fonctionnement de l’imprimante est indi-

qué par un témoin allumé ou clignotant.

Oui : L’imprimante est sous tension.

: L’imprimante reçoit des données ou

procède au nettoyage de la tête ou à

d’autres opérations lors de l’arrêt.

Non : L’imprimante est hors tension.

C Touche M (touche de configuration du support)

Appuyez sur cette touche pour afficher le menu

Configuration support, qui inclut des éléments tels

que Support restant, Sélectionner support, Per-

sonnaliser réglages et Impr. liste support. Cette

touche est désactivée lors de l’impression.

U « Menu Configuration support » à la page 155

Affiche l’état de l’imprimante, les menus, les messa-

ges d’erreur et autres informations. U « Compré-

hension de l’affichage » à la page 22

Appuyez sur cette touche pour afficher les menus.

U « Utilisation du menu du panneau de comman-

F Touche y (touche de retour)

Appuyez sur cette touche pour retourner au menu

précédent lorsque des options sont affichées.

U « Opérations du menu » à la page 148

G Touches l/r (touches fléchées vers la gauche et

Permet de placer le curseur lors de l’exécution de

tâches telles que la saisie d’un Nom réglage ou

d’une Adresse IP dans le menu de configuration.

H Touches u/d (touches haut et bas)

❏ Lorsque le levier de chargement du support est en

position abaissée et que le bouton d est enfoncé, le

support est enroulé. Si le bouton u est enfoncé, le

support est rembobiné. Cela se produit, quelle que

soit la manière dont le support chargé est enroulé. Si

le bouton d est maintenu enfoncé en état

d'impression sur l'écran après avoir effectué des

réglages ou imprimé un motif de vérification ou sur

l'écran d'entraînement du support, le support est

entraîné sur une longueur maximum de 103 cm.

Maintenez le bouton u enfoncé pour rembobiner le

support de 25 cm maximum.

Notez que lorsque vous utilisez la touche u pour

rembobiner, le support s’arrête lorsque son bord

atteint la position de départ de l’impression. Il est

possible de reprendre le rembobinage en relâchant

et en appuyant de nouveau sur la touche.

❏ Lorsque le levier de chargement du support est

soulevé, le bouton qui permet de rembobiner le

support dépend de la manière dont celui-ci est

Côté imprimable ext : appuyez sur le bouton u.

Côté imprimable int : appuyez sur le bouton d.

Maintenez le bouton enfoncé pour rembobiner le

support de 25 cm maximum.

❏ Lorsque les menus sont affichés, ces touches

permettent de sélectionner des éléments et des

options de menu. U « Opérations du menu » à la

❏ Si vous appuyez sur cette touche lorsqu’un élément

de menu est mis en surbrillance, les options de

l’élément sélectionné sont affichées.

❏ Si vous appuyez sur cette touche lorsqu’une option

est mise en surbrillance, l’élément mis en

surbrillance est sélectionné ou l’opération

sélectionnée est exécutée.

❏ Une pression sur cette touche lorsque le signal

sonore résonne a pour effet de l'arrêter.

(touche de chauffage/séchage)

Appuyez sur cette touche pour afficher le menu

Chauffage et séchage, qui vous permet de régler le

paramètre Température chauffage. Si l’unité addi-

tionnelle de séchage (fournie avec le modèle

SC-S50600 series, en option avec les autres modè-

les) est installée, vous pouvez également définir les

paramètres Sécheur supplémentaire. Ces options

peuvent être ajustées lors de l’impression.

U « Chauffage et séchage » à la page 94

K Touche # (touche de maintenance)

Appuyez sur cette touche pour afficher le menu

Maintenance et utiliser les options de Vérif Buses,

Nettoyage, Circulation de l'encre, Rafraîch. En-

cre, Maintenance tête, Compteur encre usagée,

Nettoyage De La Tête, et Maint. avt stockage Cet-

te touche est désactivée lors de l’impression.

U « Menu Maintenance » à la page 164

L Touche W (touche pause/annuler)

❏ L’imprimante passe en mode Pause si vous appuyez

sur cette touche pendant l’impression. Pour annuler

le mode Pause, appuyez à nouveau sur le bouton

W ou sélectionnez Annuler Pause sur l’écran puis

appuyez sur la touche Z. Pour annuler les travaux

d’impression en cours de traitement, sélectionnez

Annuler Le Travail sur l’écran puis appuyez sur le

❏ Si vous appuyez sur cette touche lorsque des menus

sont affichés, les menus sont fermés et l’imprimante

retourne en mode prête.

(touche d’entraînement du support)

❏ Lorsque l’imprimante est en mode prête, vous

pouvez placer le support en position de découpe en

appuyant sur cette touche, puis sur Z.

U « Découpe du support » à la page 68

❏ Lorsque l’impression est en cours, vous pouvez

utiliser cette touche pour régler l'alimentation.

U « Réglage alimentation » à la page 95

Compréhension de l’affichage

L’illustration montre l’écran du modèle SC-S50600

Affiche l’état, le fonctionnement et les messages

d’erreur de l’imprimante.

U « Lorsqu’un message s’affiche » à la page 170

B Température chauffage

Cet écran affiche, de gauche à droite, les réglages

de température pour le préchauffage, le chauffage

du cylindre et l’après-chauffage. Les icônes en for-

me de thermomètre indiquent la température ap-

proximative des chauffages.

: le chauffage a atteint la température sélec-

: le chauffage n’a pas atteint la température

C Informations de réglage de l'alimentation

pendant l'impression

Ces informations s'affichent lorsque vous indiquez

la valeur de réglage pendant l'impression.

U « Réglage alimentation » à la page 95

D Informations relatives aux supports

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

22❏ Cet écran affiche, de gauche à droite, le support

sélectionné, l’écart du cylindre, la largeur du support

et le support restant.

❏ Si un numéro de banque de paramètres de support

enregistré avec cette imprimante est sélectionné en

tant que support d’impression, le numéro (de 1 à 30)

s’affiche. Si le paramètre Réglages RIP est

sélectionné, 0 s’affiche.

❏ L’écart de cylindre sélectionné est indiqué comme

❏ Le support restant n’est pas indiqué si l’option Non

est sélectionnée pour le paramètre Configuration

restante dans le menu Support restant.

U « Support restant » à la page 155

E État de la cartouche d’encre

Affiche le niveau approximatif d’encre restante et

l’état actuel. Si la cartouche d’encre est presque vi-

de ou si une erreur survient, l’écran ci-dessous s’af-

Normale Avertissement ou erreur

1 Indicateurs d’état

L’état de la cartouche d’encre est indiqué com-

: Prête à imprimer. La hauteur de l’indi-

cateur change en fonction du niveau

: Le niveau d’encre est faible. Vous de-

vez préparer une nouvelle cartouche

: Le niveau d'encre restant a atteint la

limite. Remplacez la cartouche d'encre

usagée par une neuve lors de l'utilisa-

tion de SC-S30600 series ou de la non

utilisation d'encres de couleur d'ac-

Remplacez rapidement la cartouche

usagée par une neuve lors de l'utilisa-

tion d'encres de couleur d'accompa-

gnement. Si la cartouche usagée n'est

pas remplacée, la tête d'impression et

d'autres pièces risquent d'être endom-

: La cartouche d’encre n’est pas enclen-

chée. Abaissez le levier de verrouillage

pour enclencher la cartouche.

: Aucune cartouche d’encre n’est insé-

rée. Insérez la cartouche d’encre et

abaissez le levier de verrouillage pour

enclencher la cartouche.

: Une erreur s’est produite. Vérifiez le

message à l’écran et corrigez l’erreur.

: Une Cleaning cartridge (Cartouche de

nettoyage) est installée. La hauteur de

l’indicateur change en fonction du ni-

veau de liquide de nettoyage restant.

Vous pouvez également vérifier le niveau d’encre

restante à l’aide de l’option Niveau Encre des menus.

U « Menu Niveau Encre » à la page 166

2 Codes de couleur d’encre

MS : Metallic Silver (Métallique)

LK : Light Black (Gris)

23Y : Yellow (Jaune)

F État du Bidon d'encre résiduelle

Affiche la quantité approximative d’espace disponi-

ble dans le bidon d'encre résiduelle. L’affichage

change comme indiqué ci-dessous lorsque le bidon

d’encre résiduelle est quasiment plein ou en cas

Normale Avertissement ou erreur

1 Indicateurs d’état

L’état du bidon d'encre résiduelle est indiqué

: Pas d’erreur. L’indicateur change

pour indiquer la quantité d’espace dis-

: Le bidon d'encre résiduelle est quasi-

ment plein. Préparez un bidon d'encre

: Le bidon d'encre résiduelle est plein.

Remplacez-le par un bidon d'encre ré-

G État de détection du soulèvement du support

N’est affiché que sur le modèle SC-S50600 series.

: L’imprimante vérifie si le support se

soulève pendant l’impression.

: L’imprimante ne vérifie pas si le sup-

port se soulève pendant l’impression.

U « Menu Maintenance » à la page 164

H État de l’Unité additionnelle de séchage

Cet écran affiche les réglages définis pour l’unité

additionnelle de séchage (fournie avec le modèle

SC-S50600 series, en option avec les autres modèles).

Pas d’icône: Non installé ou non installé correcte-

: le ventilateur de séchage est activé.

: le ventilateur de séchage n’est pas ac-

tivé. Pour démarrer le ventilateur, sé-

lectionnez Sécheur supplémentaire

pour le paramètre Oui dans le menu

U « Chauffage et séchage » à la page 94

Cet imprimante jet d’encre couleur grand format

prend en charge les rouleaux de 1 626 mm (64 pouces)

de largeur. Les principales fonctions de l’imprimante

sont décrites ci-après.

Les trois chauffages répertoriés ci-dessous améliorent

la productivité et la qualité d’impression.

Le préchauffage chauffe le support avant impression

pour protéger la zone d’impression des changements

soudains de température.

Le chauffage du cylindre garantit une adhérence

uniforme de l’encre.

L’après-chauffage permet de sécher rapidement

l’encre après impression.

Unité chargement papier permet le chargement

des rouleaux grande capacité

L’unité chargement papier standard accepte des

rouleaux de grande capacité dont le diamètre peut

atteindre 250 mm et le poids 40 kg ; le support

nécessite ainsi des remplacements moins fréquents.

Avec l’enrouleur Auto Gros Rouleaux en option,

l’imprimante peut même traiter les rouleaux de 80 kg

et dont le diamètre externe atteint 300 mm.

Enrouleur papier Automatique fourni par défaut

L’enrouleur de papier automatique entraîne

automatiquement le support imprimé proprement,

sans le froisser. Il s’agit d’un outil pratique pour

l’impression de bannières, les travaux d’impression à

gros volume et les impressions de nuit en continu.

Cartouches d’encre grande capacité

L’imprimante utilise des cartouches d’encre grande

capacité de 700 ml (600 ml pour une cartouche de

blanc et 350 ml pour une cartouche argent), qui

garantissent la productivité et limitent d’avoir à

remplacer les cartouches fréquemment.

Impression haut débit

Le modèle SC-S50600 series est doté de deux têtes

pour imprimer plus rapidement. L’impression rapide

est obtenue en utilisant deux cartouches d’encre de

Unité additionnelle de séchage disponible

L’unité additionnelle de séchage (fournie avec le

modèle SC-S50600 series, en option avec les autres

modèles) permet d’accélérer le séchage et d’augmenter

la productivité. Nous vous recommandons de l’utiliser

avec l’imprimante SC-S70600 series en mode 10

couleurs, car le blanc et l’argenté sont longs à sécher.

Impression de haute qualité

Gradation douce des teintes, reproduction haute

fidélité des couleurs

Le modèle SC-S70600 series utilise des encres claires

(Light Black (Gris), Light Cyan (Cyan Clair) et Light

Magenta (Magenta Clair)), afin de réduire le grain et

d’améliorer la gradation continue des teintes, tandis

que l’encre Orange étend la gamme de couleurs pour

autoriser une reproduction extrêmement fidèle des

nuances. Cette qualité d’impression permet de réaliser

des stickers pour automobiles et des panneaux

publicitaires intérieurs de haute qualité.

Prise en charge des encres White (Blanc) et Metallic

En utilisant le modèle SC-S70600 series avec les encres

White (Blanc) et Metallic Silver (Métallique), ou le

modèle SC-S50600 series avec l’encre White (Blanc),

vous pouvez obtenir des effets d’impression très

variés. L’encre White (Blanc) extrêmement opaque

convient pour des effets de masquage sur des supports

transparents (illustrations pour fenêtres). D’autres

encres peuvent être imprimées sur du White (Blanc)

ou du Metallic Silver (Métallique) (superposition

d’encres), pour éviter toute transparence ou obtenir

diverses couleurs métalliques.

En cas d'utilisation d'encres de couleur

d'accompagnement, voir :

U « Remarques sur l'utilisation d'encres de couleur

d'accompagnement (SC-S70600 series, SC-S50600

series) » à la page 30

Facilité d’utilisation supérieure

Installation et enroulement instantanés du support

Le rouleau et les supports de mandrin de rouleau

n’ont pas besoin d’axes, il n’est donc pas nécessaire de

fixer les axes avant d’installer le support. Il vous suffit

d’installer directement le support sur l’imprimante. Le

fait de ne pas avoir à jongler avec des axes tout en

longueur facilite l’installation du support, même

lorsque l’espace est restreint.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

25Parallèlement aux supports de rouleau, qui vous

permettent de poser le support lors de l’installation,

l’imprimante dispose de leviers de levage, grâce

auxquels vous pouvez facilement soulever les supports

lourds à hauteur des supports de rouleau.

Encre à base de solvants quasiment inodore

Nos encres à base de solvants n’ont plus d’odeur

distincte. Cela améliore l’environnement de travail

lors de l’impression et garantit que les éléments qui

doivent être exposés en intérieur peuvent être

présentés n’importe où.

Détection du soulèvement du support

L’imprimante SC-S50600 series est équipée d’un

système permettant de détecter le soulèvement du

support pendant l’impression. Si le support se soulève

pendant l’impression, celle-ci s’interrompt pour éviter

que le support n’entre en contact avec la tête

d’impression. L’arrêt de l’impression évite les erreurs

d’impression et les gaspillages d’encre et de support.

Seule une maintenance quotidienne permet de

garantir la qualité d’impression. L’imprimante est

conçue de manière à laisser suffisamment d’espace

pour la maintenance, qui devient ainsi très facile.

Notification des erreurs/avertissements par

courrier électronique

Le système EpsonNet Config avec navigateur Web

intégré à l’interface réseau de l’imprimante propose

des notifications par courrier électronique. Une fois

configurée pour la notification par courrier

électronique, l'imprimante envoie les erreurs et

avertissements aux adresses électroniques

sélectionnées. Vous êtes donc tranquille lorsque

l’imprimante fonctionne sans surveillance, la nuit ou

dans des conditions similaires.

Lancement de l’application EpsonNet Config (avec

navigateur Web) U Guide réseau (fichier pdf)

Notifications d’erreur à l’aide d’un témoin et d’un

En cas d’erreur, un signal sonore est émis et le témoin

d’alerte s’allume. Le témoin d’alerte, de grande taille,

est largement visible, même de loin.

Un signal sonore est émis simultanément afin d’éviter

toute perte de temps liée à des bourrages causés par

des erreurs passées inaperçues.

USB à haute vitesse/Gigabit Ethernet

L’imprimante est équipée d’interfaces réseau USB à

haute vitesse et 100 Base-TX/1000 Base-T.

l’utilisation et le stockage

Dans ce document, l'encre de couleur White (Blanc) et

l'encre Metallic Silver (Métallique) sont considérées

comme des « encres de couleur d'accompagnement ».

Espace d’installation

Veillez à sécuriser l’espace suivant et à le dégager de

tout objet afin que l’éjection du papier et le

remplacement des consommables ne soient pas

Reportez-vous au « Tableau de spécifications » pour

connaître les dimensions externes de l’imprimante.

U « Tableau de spécifications » à la page 200

Remarques sur l’utilisation de

Tenez compte des points suivants lorsque vous utilisez

cette imprimante afin d’éviter les pannes, les

dysfonctionnements et la dégradation de la qualité

Lorsque vous utilisez des encres de couleur

d'accompagnement, tenez également compte des

U « Remarques sur l'utilisation d'encres de couleur

d'accompagnement (SC-S70600 series, SC-S50600

series) » à la page 30

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

26❏ Lorsque vous utilisez l’imprimante, vérifiez la

plage de température de fonctionnement et

d’humidité décrite dans le « Tableau de

spécifications ». U « Tableau de spécifications »

Notez toutefois qu’il est possible que les résultats

ne soient pas conformes à vos attentes si la

température et l’humidité correspondent aux

limites de l’imprimante mais pas à celles du

support. Veillez à ce que les conditions de

fonctionnement soient adaptées au support. Pour

plus d’informations, reportez-vous à la

documentation fournie avec le support.

En outre, si vous utilisez l’appareil dans un

environnement sec, climatisé, ou exposé à la

lumière directe du soleil, veillez à maintenir

l’humidité appropriée.

❏ Évitez d’utiliser l’imprimante dans des lieux avec

des sources de chaleur ou dans des lieux

directement exposés aux courants d’air de

ventilateurs ou de climatiseurs. Les buses de la

tête d’impression pourraient sécher et s’obstruer.

❏ Ne pliez pas et ne tirez pas sur le tube d’encre

usagée. De l’encre pourrait couler à l’intérieur ou

autour de l’imprimante.

❏ Des opérations de maintenance telles que le

nettoyage ou le remplacement doivent être

exécutées en fonction de la fréquence à laquelle

l'imprimante est utilisée ou aux intervalles

recommandés. La qualité d’impression risque de

baisser si vous ne procédez pas régulièrement à la

maintenance. Si vous continuez à utiliser

l’imprimante en l’absence de maintenance

adaptée, vous risquez d’endommager la tête

U « Quand effectuer les différentes opérations

de maintenance » à la page 102

❏ Il est possible que l’obturation de la tête

d’impression ne soit pas exécutée (la tête

d’impression ne retourne pas du bon côté) si

l’imprimante est mise hors tension en présence

d’un bourrage papier ou en cas d’erreur. La

fonction d’obturation place automatiquement un

capuchon sur la tête d’impression pour

l’empêcher de sécher. Dans ce cas, mettez

l’imprimante sous tension et attendez quelques

instants que l’obturation soit exécutée

❏ Ne débranchez pas l’alimentation de l’imprimante

lorsque cette dernière est sous tension, ou ne

coupez pas l’alimentation au niveau du

disjoncteur. car l’obturation de la tête pourrait ne

pas se faire correctement. Dans ce cas, mettez

l’imprimante sous tension et attendez quelques

instants que l’obturation soit exécutée

❏ La tête d’impression est automatiquement

nettoyée à intervalles fixes après impression de

manière à éviter toute obstruction des buses.

Veillez à installer le bidon d'encre résiduelle dès

que l’imprimante est sous tension.

❏ L’encre sert pour l’impression mais aussi au

nettoyage des têtes et à d’autres opérations de

maintenance, requises pour maintenir le bon

fonctionnement des têtes d’impression.

Remarques sur l’absence

d’utilisation de l’imprimante

Si vous ne comptez pas utiliser l’imprimante pendant

un certain temps, prenez en considération les conseils

de stockage suivants. Si l’imprimante n’est pas rangée

correctement, vous risquez de ne pas pouvoir

imprimer correctement lors de la prochaine utilisation.

Lorsque vous utilisez des encres de couleur

d'accompagnement, tenez également compte des

U « Remarques sur l'utilisation d'encres de couleur

d'accompagnement (SC-S70600 series, SC-S50600

series) » à la page 30

❏ Si l'imprimante ne doit pas être utilisée pendant

une période prolongée (et qu'elle est éteinte),

utilisez des Cleaning cartridge (Cartouche de

nettoyage) (à acheter séparément) et effectuez une

Maint. avt stockage. Sans nettoyage régulier, les

têtes pourraient s’obstruer.

Pour plus d’informations, voir la section suivante.

U « Stockage prolongé (Maintenance avant

stockage) » à la page 142

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

27❏ Si vous n'imprimez rien pendant une période

prolongée sans effectuer de maintenance avant

stockage, mettez l'imprimante sous tension au

moins une fois tous les sept jours.

Si vous n’imprimez pas pendant une longue

période, il est possible que les buses de la tête

d’impression se bouchent. La tête est

automatiquement nettoyée une fois l’imprimante

mise sous tension et démarrée. Le nettoyage des

têtes prévient toute obstruction de celles-ci et

préserve la qualité d'impression. Ne mettez pas

l’imprimante hors tension avant la fin du nettoyage.

❏ Si vous n’avez pas utilisé l’imprimante depuis

longtemps, vérifiez que la tête d’impression n’est

pas obstruée avant de démarrer l’impression.

Procédez à un nettoyage des têtes si ces dernières

U « Impression de motifs de vérification des

buses » à la page 138

❏ Les rouleaux presseurs peuvent froisser le support

restant dans l’imprimante. Le support peut

également s’onduler ou s’enrouler, ce qui entraîne

des bourrages et le contact entre le support et la

tête d’impression. Retirez le support avant de

ranger l’imprimante.

❏ Rangez l’imprimante après avoir vérifié que la tête

d’impression a été obturée (la tête d’impression se

trouve à l’extrême droite). Si la tête d’impression

reste exposée pendant une période prolongée, la

qualité d’impression peut décroître.

Si la tête d’impression n’est pas obturée, mettez

l’imprimante sous tension, puis à nouveau hors tension.

❏ Fermez tous les capots avant de ranger

l’imprimante. Si vous n’utilisez pas l’imprimante

pendant longtemps, placez un chiffon ou une

couverture antistatique sur l’imprimante pour

empêcher l’accumulation de poussière. Les buses

de la tête d’impression sont de très petite taille et

peuvent facilement s’obstruer si de fines

poussières adhèrent à la tête d’impression,

empêchant d’imprimer correctement.

❏ Lors du rangement de l’imprimante, veillez à la

placer de niveau : ne la rangez pas de manière

inclinée, sur un côté ou à l’envers.

Remarques sur la manipulation

des cartouches d’encre

Tenez compte des points suivants lorsque vous

manipulez les cartouches d’encre afin de conserver

une qualité d’impression satisfaisante.

Lorsque vous utilisez des encres de couleur

d'accompagnement, tenez également compte des

U « Remarques sur l'utilisation d'encres de couleur

d'accompagnement (SC-S70600 series, SC-S50600

series) » à la page 30

❏ Une quantité plus importante d’encre est requise

pour charger complètement les buses de la tête

d’impression lors de la première utilisation de

l’imprimante. Vous devrez remplacer les

cartouches plus rapidement qu’à la normale.

❏ Rangez les cartouches d’encre à température

ambiante, dans un lieu qui n’est pas exposé à la

lumière directe du soleil.

❏ Pour garantir la qualité d’impression, videz

complètement la cartouche avant la première

échéance des dates suivantes :

❏ la date d’expiration indiquée sur

l’emballage de la cartouche d’encre,

❏ six mois après ouverture de l’emballage de

la cartouche d’encre.

❏ Si vous déplacez les cartouches d’encre d’un

endroit frais vers un endroit chaud, laissez-les à

température ambiante pendant plus de quatre

heures avant d’utiliser une cartouche.

❏ Ne touchez pas à la puce de la cartouche d’encre.

Vous risquez de ne pas pouvoir imprimer

❏ En mode 8 couleurs (fixes) ou Mode 4C, utilisez

également des replacement cartridges (cartouche

de remplacement) pour remplir tous les

logements. En mode 8 couleurs (non fixes) ou 9

couleurs, utilisez également des Cleaning

cartridge (Cartouche de nettoyage) pour remplir

tous les logements. L’impression est impossible

lorsque tous les logements ne sont pas occupés.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

28❏ Ne laissez pas l’imprimante sans cartouche.

L’encre présente dans l’imprimante séchera et

l’imprimante ne fonctionnera pas correctement.

Laissez des cartouches d’encre ou des replacement

cartridges (cartouche de remplacement) dans tous

les logements, même lorsque vous n’utilisez pas

❏ Parce que la puce verte des circuits imprimés

contient les informations propres à la cartouche,

par exemple le niveau d’encre restante, vous

pouvez réinstaller et utiliser la cartouche d’encre

après l’avoir retirée de l’imprimante.

❏ Utilisez la tige de nettoyage du kit de

Maintenance fourni pour essuyer l’encre de

l’orifice d’alimentation en encre des cartouches

retirées de l’imprimante avant d’être vides. La

présence d’encre séchée sur l’orifice

d’alimentation peut entraîner des fuites d’encre

lors de la réinsertion et de l’utilisation de la

Lors du stockage des cartouches, les orifices

d’alimentation en encre doivent être dépourvus

de poussière. L’orifice de sortie de l’encre est

équipé d’une valve et n’a donc pas besoin d’être

❏ De l’encre peut rester autour de l’orifice de sortie

de l’encre des cartouches d’encre retirées. Veillez

à ne pas salir d’encre la zone adjacente lorsque

vous retirez les cartouches.

❏ Pour maintenir la qualité de la tête d’impression,

cette imprimante cesse d’imprimer avant que les

cartouches d’encre soient complètement épuisées.

❏ Les cartouches d’encre peuvent contenir des

matériaux recyclés ; ceci n’affecte en rien le

fonctionnement et la performance de l’imprimante.

❏ Ne démontez ni ne remodelez les cartouches

d’encre. Vous risquez de ne pas pouvoir imprimer

❏ Ne faites pas tomber et ne cognez pas les

cartouches contre des objets durs, sinon l’encre

risque de fuir de la cartouche.

❏ À l’exception des encres d'accompagnement, vous

devez retirer toutes les trois semaines environ les

cartouches d'encre présentes dans l'imprimante,

puis les secouer vigoureusement avant de les

Pour secouer les cartouches d’encre

U « Agitation » à la page 126

❏ N’insérez pas ou ne retirez pas de replacement

cartridges (cartouche de remplacement) pendant

Manipulation des supports

Prenez les consignes suivantes en compte lors de la

manipulation et du stockage des supports. Les

supports en mauvais état ne produiront pas

d’impressions de qualité.

Veillez à lire la documentation fournie avec chaque

Remarques sur la manipulation

❏ Ne pliez pas le support et n’endommagez pas la

❏ Ne touchez pas à la surface imprimable.

L’humidité et l’huile présentes sur les mains

peuvent affecter la qualité d’impression.

❏ Lors de la manipulation du support, tenez-le par

les côtés. Nous vous recommandons de porter des

❏ Maintenez le support au sec.

❏ Les matériaux d’emballage peuvent être utilisés

pour stocker les supports et ne doivent pas être jetés.

❏ Évitez de stocker le papier dans des lieux exposés

à la lumière directe du soleil, à la chaleur excessive

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

29❏ Lorsque le support n’est pas utilisé, il doit être

retiré de l’imprimante, rembobiné et placé dans

son emballage d’origine avant d’être stocké. Le

fait de laisser le support dans l’imprimante

pendant des périodes de temps prolongées peut

entraîner sa détérioration.

Manipulation du support après

Pour garantir des résultats d’impression durables de

haute qualité, tenez compte des points suivants.

❏ Ne frottez pas et n’éraflez pas la surface imprimée,

sinon l’encre risque de se détacher.

❏ Ne touchez pas à la surface imprimée, faute de

quoi vous risquez d’ôter l’encre.

❏ Veillez à ce que les impressions soient bien sèches

avant de les plier ou de les empiler, faute de quoi

elles risquent de se décolorer ou d’être marquées

aux emplacements où elles sont en contact. Ces

marques disparaîtront si les impressions sont

immédiatement séparées et séchées, mais elles

resteront si les surfaces ne sont pas séparées.

❏ Évitez la lumière directe du soleil.

❏ Afin d’éviter toute décoloration, affichez et rangez

les impressions comme indiqué dans la

documentation fournie avec le support.

l'utilisation d'encres de

Les encres de couleur d'accompagnement sont sujettes

à la formation d’un dépôt de particules au fond du

liquide en raison de leurs caractéristiques. Cela peut

entraîner des impressions non homogènes ou obstruer

Avant d'utiliser des encres de couleur

d'accompagnement, lisez les consignes suivantes.

❏ L'imprimante est dotée d'une fonction (de

circulation automatique de l'encre) qui fait

automatiquement circuler les encres dans la tête

d'impression à intervalles réguliers afin d'éviter le

phénomène de sédimentation.

❏ Lorsque vous utilisez cette fonction, nous

vous conseillons de ne pas éteindre

l'imprimante. Si elle est hors tension, la

circulation automatique de l'encre ne peut

pas avoir lieu aux moments requis. Cela

peut entraîner une sédimentation

irréversible susceptible d'entraîner des

dommages. Si vous n'utilisez pas

l'imprimante pendant longtemps, voir :

U « Stockage prolongé (Maintenance

avant stockage) » à la page 142

❏ Pour annuler la circulation automatique de

l'encre, appuyez sur la touche W lorsque

Circulation encre... s'affiche sur l'écran du

panneau de commande. L'annulation est

impossible lorsque la circulation d'encre est

requise. Si vous annulez la circulation

automatique de l'encre pour procéder à des

impressions à l'aide d'encres de couleur

d'accompagnement, l'impression risque de

ne pas être homogène.

Pour éviter l'annulation de la procédure de

circulation automatique de l'encre, nous

vous recommandons de procéder à une

Circulation de l'encre avant d'entamer

U « Menu Maintenance » à la page 164

❏ Vous devez retirer toutes les 24 heures les

cartouches de couleur d'accompagnement et les

secouer vigoureusement avant de les remettre en

Pour secouer les cartouches d’encre

U « Agitation » à la page 126

❏ Les cartouches d’encre d'accompagnement

doivent être conservées à plat (c’est-à-dire

couchées sur le côté). Si vous stockez les

cartouches verticalement, le fait de les agiter avant

utilisation ne suffira peut-être pas à dissoudre les

matériaux qui ont pu se déposer au fond du

liquide pendant le stockage.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

30❏ Si l'impression est inégale, sélectionnez l'option

Rafraîch. Encre dans le menu du panneau de

U « Rafraîch. Encre » à la page 141

❏ Tenez compte des points suivants lors de la

superposition de couches d’encre.

❏ Utilisez un support au moins 2 % plus long

qu’indiqué dans les paramètres de la taille

❏ Notez que enrouleur papier Automatique

risque de ne pas fonctionner correctement

et de réduire la qualité d’impression.

❏ Certains supports n'autorisent pas la

superposition d'encre. Pour plus

d’informations, reportez-vous à la

documentation fournie avec le support ou

contactez le fabricant.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

31Utilisation des logiciels fournis

Contenu du disque de logiciels

Les applications suivantes sont disponibles sur le disque de logiciels fourni. Installez les applications requises.

Pour plus d’informations au sujet de ces applications, reportez-vous au Guide réseau (fichier PDF) ou à l’aide en

ligne de l’application en question.

❏ Le disque fourni ne contient pas de pilotes d’impression. Un logiciel RIP est requis pour l’impression. Des logiciels

ne figurant pas sur le CD fourni (notamment les logiciels RIP et des plug-ins pour l’imprimante) sont proposés sur

❏ Vous pouvez télécharger les dernières applications à partir du site Web de Epson.

Pour Windows Nom du logiciel Résumé EPSON LFP Remote Panel 2 EPSON LFP Remote Panel 2 permet de mettre le micrologiciel à jour à partir d’un ordinateur et de copier la banque de configuration de support créée dans le menu de configuration del’imprimante sur un ordinateur. U « Lancement de l’application EPSON LFP Remote Panel 2 » à la page 34

U « Fermeture de l’application EPSON LFP Remote Panel 2 » à la page 34 Epson Driver and Utilities (Pi-lote et utilitaires Epson)Des pilotes de communication Epson (EPSON SC-S70600 Series Comm Driver, EPSONSC-S50600 Series Comm Driver, ou EPSON SC-S30600 Series Comm Driver) sont installés.Le pilote de communication Epson est nécessaire pour copier les paramètres du support à l'aide de EPSON LFP Remote Panel 2. Il ne s’agit pas d’un pilote d’impression. En outre, il est possible que le logiciel RIP n’affiche pas l’état de l’imprimante si le pilote de communicationEpson n’est pas installé lors de la connexion de l’imprimante à un ordinateur via le protocoleUSB. Reportez-vous à la documentation du logiciel RIP pour plus d’informations concernantl’affichage de l’état.Epson Network Utilities (Uti-litaires réseau Epson) Installez et lancez un assistant qui vous aidera à saisir les adresses IP pour une connexion réseau simple. EpsonNet Config Ce logiciel vous permet de configurer différents paramètres réseau de l’imprimante depuis votre ordinateur. Cette fonction est utile puisqu’elle vous permet de saisir adresses et noms àl’aide du clavier. Pour Mac OS X Nom du logiciel Résumé EPSON LFP Remote Panel 2 EPSON LFP Remote Panel 2 permet de mettre le micrologiciel à jour à partir d’un ordinateur et de copier la banque de configuration de support créée dans le menu de configuration del’imprimante sur un ordinateur. U « Lancement de l’application EPSON LFP Remote Panel 2 » à la page 34

U « Fermeture de l’application EPSON LFP Remote Panel 2 » à la page 34 Epson Network Utilities (Uti-litaires réseau Epson) Installez et lancez un assistant qui vous aidera à saisir les adresses IP pour une connexion réseau simple. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

32Nom du logiciel Résumé

EpsonNet Config Ce logiciel vous permet de configurer différents paramètres réseau de l’imprimante depuis

votre ordinateur. Cette fonction est utile puisqu’elle vous permet de saisir adresses et noms à

33Lancement de l’application

EPSON LFP Remote Panel 2 Lancez EPSON LFP Remote Panel 2 lorsquel’imprimante affiche la mention Prêt.Windows A L’application peut être lancée de l’une des deuxmanières suivantes.❏ Double-cliquez sur l’icône EPSON LFP RemotePanel 2 située sur le bureau. L’icône EPSON LFPRemote Panel 2 est créée lors de l’installation del’application. ❏ Cliquez sur Start (Démarrer) > All Programs (Tous les programmes) (ou Programs (Programmes)) > EPSON LFP Remote Panel 2 > EPSON LFP Remote Panel 2. B Cliquez sur l’élément voulu dans la fenêtreprincipale de l’application EPSON LFP RemotePanel 2.Pour plus d'informations, voir l'aide de EPSON LFPRemote Panel 2.Mac OS X Double-cliquez sur Applications > Epson Software > EPSON LFP Remote Panel 2 > EPSON LFP RemotePanel 2 pour ouvrir la fenêtre principale del’application EPSON LFP Remote Panel 2. Fermeture de l’application

EPSON LFP Remote Panel 2 Cliquez sur Finish (Terminer) dans la fenêtreprincipale de l’application EPSON LFP Remote Panel 2. Désinstallation des

c Important :❏ Connectez-vous à un compte Computeradministrator (Administrateur del’ordinateur) (un compte avec des droitsAdministrators group (groupeAdministrateurs)).❏ Saisissez le mot de passe administrateurlorsque le système vous le demande, puissuivez le reste de la procédure.❏ Quittez les autres applications en coursd’exécution.WindowsCette section indique comment désinstallerl’application EPSON LFP Remote Panel 2 et le pilotede communication Epson. A Mettez l’imprimante hors tension etdébranchez le câble d’interface. B Accédez au Control Panel (Panneau deconfiguration) et cliquez sur Uninstall aprogram (Désinstaller un programme) dansla catégorie Programs (Programmes).Sous Windows XP, accédez au Control Panel(Panneau de configuration) et cliquez sur Addor Remove Programs (Ajouter ou supprimerdes programmes). C Sélectionnez le logiciel que vous voulezsupprimer, puis cliquez sur Uninstall/Change(Désinstaller/Modifier) (ou Change/Remove(Modifier/Supprimer)).La sélection des options suivantes supprime lespilotes de communication Epson.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationIntroduction 34❏ EPSON SC-S70600 Series Comm Driver Printer

Uninstall (Désinstaller l'imprimante EPSON SC-S30600 Series Comm Driver)

Pour désinstaller l’application EPSON LFP Remote Panel 2, sélectionnez EPSON LFP Remote Panel 2.

D Sélectionnez l’icône de l’imprimante cible et

E Suivez les instructions qui s’affichent à l’écran

Lorsque la boîte de dialogue de suppression

s’affiche, cliquez sur Yes (Oui).

Si vous réinstallez le pilote de communication Epson,

redémarrez l’ordinateur.

Mac OS X La section suivante indique comment désinstaller

l’application EPSON LFP Remote Panel 2.

A Quittez l’application EPSON LFP Remote

B Sélectionnez Applications — Epson Software,

et faites glisser tout le dossier EPSON LFP Remote Panel 2 dans la Trash (Corbeille)

Utilisez le programme Uninstaller pour désinstaller

les autres logiciels. Désinstallez les applications

concernées avant de procéder à une réinstallation ou

Vous pouvez télécharger le programme « Uninstaller »

sur le site Web de Epson.

Adresse URL : http://www.epson.com

Lorsque vous vous êtes procuré le programme «

Uninstaller », vérifiez la procédure et suivez-la pour

procéder à la désinstallation.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

35Opérations de base

La procédure de chargement des supports varie selon

le modèle d’imprimante ou le type d’unité chargement

papier utilisé. Sélectionnez la méthode adaptée à votre

configuration. Utilisation de SC-S70600 series ou SC-S50600 series La position de réglage des rouleaux presseurs dépend

du type d'impression ou de la largeur du support. Le

support est réglé en fonction du positionnement des

rouleaux presseurs. Par conséquent, vérifiez

préalablement la position des rouleaux presseurs.

Positionnement des rouleaux presseurs

U « Positionnement des rouleaux presseurs et du

support (pour SC-S70600 series et SC-S50600 series) »

S50600 series) » à la page 40 Utilisation SC-S30600 series U « Chargement des supports (SC-S30600 series) » à

Remarques sur le chargement

Lorsque vous voulez charger le support, consultez

préalablement les avertissements suivants.

Pour plus d’informations concernant les supports

pouvant être utilisés dans l’imprimante, reportez-vous

U « Supports pris en charge » à la page 193

! Attention :❏ Les chauffages et la plaque de maintien dusupport peuvent être chauds, respectez toutesles consignes nécessaires. Le non-respect desconsignes nécessaires peut entraîner desbrûlures.❏ Veillez à ne pas vous coincer les mains ou lesdoigts lors de l’ouverture ou de la fermeturedu capot avant. Le non-respect de cetteconsigne peut entraîner des blessures.❏ Ne frottez pas vos mains sur les bords dusupport. Les bords sont coupants et vouspourriez vous blesser.❏ Le support est lourd, il ne doit donc pas êtretransporté par une seule personne.Chargez le support juste avant l’impression Les rouleaux presseurs peuvent froisser le support

restant dans l’imprimante. Le support peut également

s’onduler ou s’enrouler, ce qui entraîne des bourrages

et le contact entre le support et la tête d’impression. Respectez les points suivants lors de lamanipulation du support Si les points suivants ne sont pas respectés lors de la

manipulation du support, de petites quantités de

poussière ou de fibres peuvent adhérer au support et

générer la formation de gouttes d'encre sur l'impression.

❏ Ne placer un support exposé directement sur le sol.

Le support doit être rembobiné et replacé dans

son emballage d'origine pour le stocker.

❏ Ne transportez pas le support en plaçant la

surface du support contre vos vêtements.

Manipulez le support dans son emballage

individuel et sortez-le juste avant de le charger

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

36Ne chargez pas le support si ses bords droit et

gauche sont inégaux.

Si le support est chargé et que les rebords droit et

gauche du rouleau sont inégaux, des problèmes de

détection du support risquent de faire bouger celui-ci

au cours de l'impression. Rembobinez le support pour

aligner les rebords correctement ou utilisez un rouleau

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

37Positionnement des rouleaux presseurs et du support (pour

SC-S70600 series et SC-S50600 series)

Les rouleaux presseurs doivent être placés dans la position correcte pour obtenir de bons résultats d'impression.

Positionnement du support

Des trous carrés indiquent les positions du rouleau presseur à l'arrière de l'imprimante.

Observez les consignes suivantes lors du positionnement du support afin de vous assurer de positionner

correctement les rouleaux presseurs en fonction de la largeur du support.

❏ Assurez-vous que le côté gauche du support se trouve entre les rouleaux de la plage A.

❏ Le côté droit du support doit se trouver entre les carrés de B à H en fonction de la largeur du support.

* Uniquement lorsqu'un support est chargé (sauf film transparent ou blanc) ou en l'absence de superposition de

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

38Types de rouleaux presseurs

Il existe deux types de rouleaux presseurs. Comme illustré ci-dessous, le rouleau presseur à utiliser dépend du type

Utilisez des rouleaux basse pression . A noter que la quantité de rouleaux à utiliser dépend de la largeur du

Lors du chargement de film transparent ou blanc ou au cours de la superposition des couches d'encre

Utilisez des rouleaux haute pression .

❏ Si vous utilisez des rouleaux basse pression lors du chargement de film transparent ou blanc, les rouleaux presseurs

risquent de laisser des traces dans la zone d'impression.

❏ Si vous utilisez des rouleaux basse pression au cours de la superposition des couches d'encre, cette opération risque

de ne pas être effectuée correctement.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

(SC-S70600 series, SC-S50600

series) Procédez comme suit lors de l’utilisation de l’unitéchargement papier fournie.Si l’Unité chargement papier gros rouleaux est installée, reportez-vous à la section : U « Utilisation de l’Unité chargement papier gros rouleaux enoption » à la page 47 Lorsque l’Unité chargement papier

standard est installée Cette section s’appuie sur l’exemple du SC-S70600series pour montrer comment charger le supportlorsque l’unité chargement papier fournie est installée.La procédure est présentée sur la vidéo. SC-S70600 series U https://www.youtube.com/ playlist?list=PLD67cTLxxk9M3XJ7ytYW5QkJDXITlbJOj SC-S50600 series U https://www.youtube.com/ playlist?list=PLD67cTLxxk9OWBIEifb1tAruevhTX- _f9 Avant de charger le support, lisez les informationssuivantes : U « Remarques sur le chargement des supports » à la page 36 A Appuyez sur la touche P et patientez jusqu'à ceque Charger le support. s'affiche. c Important :Lorsque des encres de couleurd'accompagnement sont installées, lacirculation est faite automatiquement pouréviter toute accumulation d’encre dansl’imprimante et toute obstruction des têteslorsque l'imprimante n'est pas utilisée. Lamise hors tension de l’imprimante empêchel'exécution de la circulation, favorisant ainsiles dysfonctionnements, nous vousrecommandons donc de ne pas éteindrel’unité. B Ouvrez le capot avant et écartez les plaques demaintien du support. c Important :Si vous n'écartez pas les plaques de maintiendu support, il est possible que le support soitmal inséré ou que le bord du support soitendommagé.Plaques coulissantes de maintien du supportDéplacez les plaques de maintien du supportvers les bords gauche et droit du cylindre. Pourcela, maintenez les deux languettes de cesplaques.Plaques insérables de maintien du supportDégagez les plaques de maintien du support desdeux côtés du support.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationOpérations de base

40C Desserrez suffisamment les vis de fixation des

supports de rouleau et réglez les supports de

rouleau de manière à ce que la distance entre

les deux soit plus large que le support.

Placez les supports de rouleau au centre.

Si la poignée du support de droite n’est pas

visible, faites tourner la poignée vers l’avant

jusqu’à l'arrêt. Le support ne peut être

chargé correctement si la poignée n’est pas

D Placez provisoirement le papier sur les supports

La méthode de positionnement du rouleau

dépend de la manière dont le support est enroulé.

E Alignez les côtés gauche et droit du support

avec les positions réglées en fonction de la

largeur de celui-ci.

Positionnement recommandé en fonction de la

U « Positionnement des rouleaux presseurs et

du support (pour SC-S70600 series et SC-

S50600 series) » à la page 38

Si l’étiquette portant les carrés noirs n’est pas en

place, apposez-la de la façon indiquée dans le

Guide d’installation.

41F Soulevez le levier de levage du côté gauche de

l’imprimante pour placer le support en

position, puis insérez fermement le support de

Si le diamètre extérieur du rouleau est inférieur à

140 mm, soulevez-le manuellement et chargez-le

sur le support de rouleau. Le mandrin du rouleau

n’atteint pas le support lors du levage à l’aide du

G Serrez la vis de fixation du support de rouleau

jusqu'à la butée pour maintenir le support de

H Soulevez le levier de levage du côté droit de

l’imprimante pour placer le support en

position, puis insérez fermement le support de

Si le diamètre extérieur du rouleau est inférieur à

140 mm, soulevez-le manuellement et chargez-le

sur le support de rouleau.

I Pour vous assurer que le support de rouleau est

suffisamment inséré dans le mandrin du

rouleau, appuyez deux fois sur la section

centrale sur le côté du support de rouleau vers

l'extrémité du rouleau.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Si le support de rouleau n'est pas

suffisamment enfoncé dans la mandrin de

rouleau, le support n'est pas chargé

correctement au cours de l'impression car le

support de rouleau glisse sur le mandrin de

Cela peut entraîner l'apparition de bandes

sur les impressions.

J Serrez la vis de fixation du support de rouleau

jusqu'à la butée pour maintenir le support de

Si la vis du support de rouleau est desserrée,

il peut bouger au cours de l'impression. Cela

peut entraîner l'apparition de bandes sur les

impressions et créer des impressions non

K Faites tourner la poignée jusqu’à ce que la

partie A de l’illustration ci-dessous soit

complètement insérée.

Cessez de tourner la poignée dès que la

partie A n’est plus visible. Le non-respect de

cette consigne peut entraîner la

détérioration du support de rouleau.

Si la pièce A est toujours visible même après

avoir tourné complètement la poignée,

tournez la poignée dans l'autre sens.

Desserrez la vis du support de rouleau du

côté droit, puis recommencez à l'étape 9.

L Soulevez le levier de chargement du support.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

43M Insérez le support dans l'ouverture sur environ

30 cm puis abaissez le levier de chargement du

N Vérifiez que les bords du support sont

compatibles avec l'écartement des carrés réglé à

Exemple de réglage d'un support d'une

largeur de 1 626 mm (64 pouces)

Si les bords du support ne se trouvent pas

entre les orifices carrés, effectuez les étapes

13 à 5 (donc en sens inverse) et répétez le

processus de chargement. Ne tentez pas de

repositionner les supports de rouleau

lorsqu’ils sont insérés dans le support.

O Tenez le centre du support et soulevez le levier

de chargement du support.

P Tirez le support droit devant jusqu'au milieu de

❏ Ne tirez pas le support des deux mains. Le

support pourrait dévier ou bouger.

❏ Les étiquettes de l'après-chauffage ne sont

pas utilisées lorsque le support est chargé.

Si le réglage est incorrect, le support peut se

déplacer ou être insuffisamment tendu.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

44Q Tenez les deux côtés du rouleau presseur et

déplacez-le en maintenant la pression vers le

bas pour procéder au réglage.

Ne touchez pas l'arbre (partie grisée sur la figure)

au-dessus du rouleau. Vous pourriez vous mettre

de la graisse sur la peau.

❏ Utilisez des rouleaux basse pression.

Déplacez les rouleaux haute pression vers la droite

ou la gauche jusqu'à ce qu'ils touchent les

❏ Nous recommandons de régler les rouleaux basse

pression au bord du support à 5 mm des rebords.

❏ Positionnez les rouleaux basse pression restant

dans les repères carrés noirs. Des rouleaux basse

pression peuvent se trouver à l'extérieur en

fonction de la largeur du support. Positionnez les

rouleaux basse pression externes à l'extérieur des

repères carrés noirs.

Lors du chargement de film transparent ou

blanc ou au cours de la superposition des

❏ Utilisez uniquement des rouleaux haute pression.

❏ Nous recommandons de positionner les rouleaux

à 10 mm des côtés gauche et droit du support.

❏ Positionnez les rouleaux basse pression à

l'extérieur des repères carrés noirs.

R Si le levier de chargement du support est

abaissé, les rouleaux presseurs réglés au niveau

des repères carrés noirs bloquent le support.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

45S Positionnez les plaques de maintien du support

des deux côtés du support.

Plaques coulissantes de maintien du support

Tout en tenant les languettes des plaques de

maintien du support des deux côtés, déplacez la

plaque sur le bord du support.

Procédez au réglage de manière à ce que le

support soit aligné au milieu des orifices ronds

des plaques de maintien du support.

Plaques insérables de maintien du support

Positionnez les plaques de maintien du support

pendant que le support repose dessus de façon

à aligner chaque bord du support sur le milieu

d'une rangée de trous ronds des plaques de

maintien du support.

(1) Alignez les lignes blanches des plaques de

maintien du support sur les lignes blanches

(2) Pour éviter que les plaques ne se soulèvent,

appuyez dessus jusqu'à entendre un déclic.

❏ N'utilisez pas les plaques de maintien

du support lorsque l'épaisseur du

support est supérieure ou égale à

0,4 mm. Les plaques de maintien du

support pourraient toucher la tête

d’impression et l’endommager.

❏ Positionnez toujours les plaques de

manière à ce que les bords du support

soient au centre des trous circulaires.

Un positionnement incorrect entraîne

l'apparition de bandes (bandes

horizontales, couleurs hétérogènes ou

rayures) au cours de l'impression.

❏ Lorsque les plaques de maintien du

support ne sont pas utilisées,

déplacez-les vers le côté gauche et le

côté droit du cylindre.

❏ N’utilisez pas les plaques de maintien

du support si les côtés du support

imprimé sont sales ou déchirés.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

En cas d'utilisation de l'enrouleur papier

U « Utilisation de l’Enrouleur papier Automatique »

Lorsque vous n'utilisez pas l'enrouleur papier

Automatique, passez aux étapes de contrôle et de

modification des paramètres.

U « Affichage et modification des paramètres du

support » à la page 67

Utilisation de l’Unité chargement

papier gros rouleaux en option

Cette section utilise l’exemple du modèle SC-S70600

series pour expliquer comment charger le support

lorsque l’unité chargement papier gros rouleaux en

option est installée.

! Attention :Le support est lourd, il ne doit donc pas êtretransporté par une seule personne. L’utilisationd’un dispositif de levage est recommandée lors dela manipulation d’un support de 40 kg ou plus. L’explication qui suit part du principe qu’un dispositif

de levage est utilisé.

Vous pouvez utiliser les dispositifs de levage suivants.

❏ Épaisseur de la fourche ou de la plate-forme :

❏ La fourche ou la plate-forme peut être abaissée à

environ 190 mm du sol

Avant de charger le support, lisez les informations

U « Remarques sur le chargement des supports » à la

A Appuyez sur la touche P et patientez jusqu'à ce

que Charger le support. s'affiche.

c Important :Lorsque des encres de couleurd'accompagnement sont installées, lacirculation est faite automatiquement pouréviter toute accumulation d’encre dansl’imprimante et toute obstruction des têteslorsque l'imprimante n'est pas utilisée. Lamise hors tension de l’imprimante empêchel'exécution de la circulation, favorisant ainsiles dysfonctionnements, nous vousrecommandons donc de ne pas éteindrel’unité.

B Ouvrez le capot avant et écartez les plaques de

maintien du support.

c Important :Si vous n'écartez pas les plaques de maintiendu support, il est possible que le support soitmal inséré ou que le bord du support soitendommagé. Plaques coulissantes de maintien du support

Déplacez les plaques de maintien du support

vers les bords gauche et droit du cylindre. Pour

cela, maintenez les deux languettes de ces

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

47Plaques insérables de maintien du support

Dégagez les plaques de maintien du support des

deux côtés du support.

C Desserrez suffisamment les vis de fixation

gauche et droite des supports de rouleau et

éloignez les supports de rouleau de manière à

ce que la distance entre les deux soit plus large

Si la poignée du support de droite n’est pas

visible, faites tourner la poignée vers l’avant

jusqu’à l'arrêt. Le support ne peut être

chargé correctement si la poignée n’est pas

D Placez provisoirement le support sur le

dispositif de levage en l’orientant en fonction

du sens d’enroulement (reportez-vous

E Alignez les côtés gauche et droit du support

avec les positions réglées en fonction de la

largeur de celui-ci.

Positionnement recommandé en fonction de la

U « Positionnement des rouleaux presseurs et

du support (pour SC-S70600 series et SC-

S50600 series) » à la page 38

Si l’étiquette portant les carrés noirs n’est pas en

place, apposez-la de la façon indiquée dans le

Guide d’installation.

U Guide d’installation

F Alignez le support et les supports de rouleau.

Soulevez ou abaissez le dispositif de levage

jusqu’à ce que le mandrin du rouleau soit à la

hauteur des supports de rouleau.

G Insérez complètement le support de rouleau de

gauche. Ensuite, serrez la vis de fixation du

support de rouleau jusqu'à la butée pour

maintenir le support de rouleau en place.

H Insérez complètement le support de rouleau de

I Pour vous assurer que le support de rouleau est

suffisamment inséré dans le mandrin du

rouleau, appuyez deux fois sur la section

centrale sur le côté du support de rouleau vers

l'extrémité du rouleau.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Si le support de rouleau n'est pas

suffisamment enfoncé dans la mandrin de

rouleau, le support n'est pas chargé

correctement au cours de l'impression car le

support de rouleau glisse sur le mandrin de

Cela peut entraîner l'apparition de bandes

sur les impressions.

J Serrez la vis de fixation du support de rouleau

jusqu'à la butée pour maintenir le support de

Si la vis du support de rouleau est desserrée,

il peut bouger au cours de l'impression. Cela

peut entraîner l'apparition de bandes sur les

impressions et créer des impressions non

K Retirez le dispositif de levage.

L Faites tourner la poignée jusqu’à ce que la

partie A de l’illustration ci-dessous soit

complètement insérée.

Cessez de tourner la poignée dès que la

partie A n’est plus visible. Le non-respect de

cette consigne peut entraîner la

détérioration du support de rouleau.

Si la pièce A est toujours visible même après

avoir tourné complètement la poignée,

tournez la poignée dans l'autre sens.

Desserrez la vis du support de rouleau du

côté droit, puis recommencez à l'étape 8.

M Soulevez le levier de chargement du support.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

50N Insérez le support dans l'ouverture sur environ

30 cm puis abaissez le levier de chargement du

O Vérifiez que les bords du support sont

compatibles avec l'écartement des carrés réglé à

Exemple de réglage d'un support d'une

largeur de 1 626 mm (64 pouces)

Si les bords du support ne se trouvent pas

entre les orifices carrés, effectuez les étapes

14 à 5 (donc en sens inverse) et répétez le

processus de chargement. Ne tentez pas de

repositionner les supports de rouleau

lorsqu’ils sont insérés dans le support.

P Tenez le centre du support et soulevez le levier

de chargement du support.

Q Tirez le support droit devant jusqu'au milieu de

❏ Ne tirez pas le support des deux mains. Le

support pourrait dévier ou bouger.

❏ Les étiquettes de l'après-chauffage ne sont

pas utilisées lorsque le support est chargé.

Si le réglage est incorrect, le support peut se

déplacer ou être insuffisamment tendu.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

51R Tenez les deux côtés du rouleau presseur et

déplacez-le en maintenant la pression vers le

bas pour procéder au réglage.

Ne touchez pas l'arbre (partie grisée sur la figure)

au-dessus du rouleau. Vous pourriez vous mettre

de la graisse sur la peau.

❏ Utilisez des rouleaux basse pression.

Déplacez les rouleaux haute pression vers la droite

ou la gauche jusqu'à ce qu'ils touchent les

❏ Nous recommandons de régler les rouleaux basse

pression au bord du support à 5 mm des rebords.

❏ Positionnez les rouleaux basse pression restant

dans les repères carrés noirs. Des rouleaux basse

pression peuvent se trouver à l'extérieur en

fonction de la largeur du support. Positionnez les

rouleaux basse pression externes à l'extérieur des

repères carrés noirs.

Lors du chargement de film transparent ou

blanc ou au cours de la superposition des

❏ Utilisez uniquement des rouleaux haute pression.

❏ Nous recommandons de positionner les rouleaux

à 10 mm des côtés gauche et droit du support.

❏ Positionnez les rouleaux basse pression à

l'extérieur des repères carrés noirs.

S Si le levier de chargement du support est

abaissé, les rouleaux presseurs réglés au niveau

des repères carrés noirs bloquent le support.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

52T Positionnez les plaques de maintien du support

des deux côtés du support.

Plaques coulissantes de maintien du support

Tout en tenant les languettes des plaques de

maintien du support des deux côtés, déplacez la

plaque sur le bord du support.

Procédez au réglage de manière à ce que le

support soit aligné au milieu des orifices ronds

des plaques de maintien du support.

Plaques insérables de maintien du support

Positionnez les plaques de maintien du support

pendant que le support repose dessus de façon

à aligner chaque bord du support sur le milieu

d'une rangée de trous ronds des plaques de

maintien du support.

(1) Alignez les lignes blanches des plaques de

maintien du support sur les lignes blanches

(2) Pour éviter que les plaques ne se soulèvent,

appuyez dessus jusqu'à entendre un déclic.

❏ N'utilisez pas les plaques de maintien

du support lorsque l'épaisseur du

support est supérieure ou égale à

0,4 mm. Les plaques de maintien du

support pourraient toucher la tête

d’impression et l’endommager.

❏ Positionnez toujours les plaques de

manière à ce que les bords du support

soient au centre des trous circulaires.

Un positionnement incorrect entraîne

l'apparition de bandes (bandes

horizontales, couleurs hétérogènes ou

rayures) au cours de l'impression.

❏ Lorsque les plaques de maintien du

support ne sont pas utilisées,

déplacez-les vers le côté gauche et le

côté droit du cylindre.

❏ N’utilisez pas les plaques de maintien

du support si les côtés du support

imprimé sont sales ou déchirés.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

53U Fermez le capot avant.En cas d'utilisation de l'enrouleur papierAutomatique, voir :U « Utilisation de l’Enrouleur papier Automatique »à la page 71Lorsque vous n'utilisez pas l'enrouleur papierAutomatique, passez aux étapes de contrôle et demodification des paramètres.U « Affichage et modification des paramètres dusupport » à la page 67 Chargement des supports

(SC-S30600 series) Procédez comme suit lors de l’utilisation de l’unitéchargement papier fournie.Si l’Unité chargement papier gros rouleaux est installée, reportez-vous à la section : U « Utilisation de l’Unité chargement papier gros rouleaux enoption » à la page 60 Lorsque l’Unité chargement papier

standard est installée Cette section indique comment charger le supportlorsque l’unité chargement papier standard est installée.La procédure est présentée sur la vidéo.U https://www.youtube.com/playlist?list=PLD67cTLxxk9P6FW3ylGgUd98QUDyAFEGrAvant de charger le support, lisez les informationssuivantes : U « Remarques sur le chargement des supports » à la page 36 A Appuyez sur la touche P et patientez jusqu'à ceque Charger le support. s'affiche. B Ouvrez le capot avant et écartez les plaques demaintien du support. c Important :Si vous n'écartez pas les plaques de maintiendu support, il est possible que le support soitmal inséré ou que le bord du support soitendommagé.Plaques coulissantes de maintien du supportDéplacez les plaques de maintien du supportvers les bords gauche et droit du cylindre. Pourcela, maintenez les deux languettes de cesplaques.Plaques insérables de maintien du supportDégagez les plaques de maintien du support desdeux côtés du support.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationOpérations de base

54C Desserrez suffisamment les vis de fixation des

supports de rouleau et réglez les supports de

rouleau de manière à ce que la distance entre

les deux soit plus large que le support.

Placez les supports de rouleau au centre.

Si la poignée du support de droite n’est pas

visible, faites tourner la poignée vers l’avant

jusqu’à l'arrêt. Le support ne peut être

chargé correctement si la poignée n’est pas

D Placez provisoirement le papier sur les supports

La méthode de positionnement du rouleau

dépend de la manière dont le support est enroulé.

E Alignez le côté gauche du support sur le repère

Si la position de chargement n’est pas indiquée

sur l’étiquette, marquez-la sur l’étiquette comme

indiqué dans le Guide d’installation.

U Guide d’installation

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

55F Soulevez le levier de levage du côté gauche de

l’imprimante pour placer le support en

position, puis insérez fermement le support de

Si le diamètre extérieur du rouleau est inférieur à

140 mm, soulevez-le manuellement et chargez-le

sur le support de rouleau. Le mandrin du rouleau

n’atteint pas le support lors du levage à l’aide du

G Serrez la vis de fixation du support de rouleau

jusqu'à la butée pour maintenir le support de

H Soulevez le levier de levage du côté droit de

l’imprimante pour placer le support en

position, puis insérez fermement le support de

Si le diamètre extérieur du rouleau est inférieur à

140 mm, soulevez-le manuellement et chargez-le

sur le support de rouleau.

I Pour vous assurer que le support de rouleau est

suffisamment inséré dans le mandrin du

rouleau, appuyez deux fois sur la section

centrale sur le côté du support de rouleau vers

l'extrémité du rouleau.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Si le support de rouleau n'est pas

suffisamment enfoncé dans la mandrin de

rouleau, le support n'est pas chargé

correctement au cours de l'impression car le

support de rouleau glisse sur le mandrin de

Cela peut entraîner l'apparition de bandes

sur les impressions.

J Serrez la vis de fixation du support de rouleau

jusqu'à la butée pour maintenir le support de

Si la vis du support de rouleau est desserrée,

il peut bouger au cours de l'impression. Cela

peut entraîner l'apparition de bandes sur les

impressions et créer des impressions non

K Faites tourner la poignée jusqu’à ce que la

partie A de l’illustration ci-dessous soit

complètement insérée.

Cessez de tourner la poignée dès que la

partie A n’est plus visible. Le non-respect de

cette consigne peut entraîner la

détérioration du support de rouleau.

Si la pièce A est toujours visible même après

avoir tourné complètement la poignée,

tournez la poignée dans l'autre sens.

Desserrez la vis du support de rouleau du

côté droit, puis recommencez à l'étape 8.

L Soulevez le levier de chargement du support.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

57M Insérez le support dans l'ouverture sur environ

30 cm puis abaissez le levier de chargement du

N Vérifiez que le côté gauche du support passe

par le carré au niveau de l’étiquette du

Si le côté gauche du support ne se trouve pas

dans le carré noir de l'étiquette, effectuez les

étapes 13 à 5 (donc en sens inverse) et

répétez le processus de chargement. Ne

tentez pas de repositionner les supports de

rouleau lorsqu’ils sont insérés dans le support.

O Tenez le centre du support et soulevez le levier

de chargement du support.

P Tirez le support droit devant jusqu'au milieu de

❏ Ne tirez pas le support des deux mains. Le

support pourrait dévier ou bouger.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

58❏ Les étiquettes de l'après-chauffage ne sont

pas utilisées lorsque le support est chargé.

Si le réglage est incorrect, le support peut se

déplacer ou être insuffisamment tendu.

Q Abaissez le levier de chargement du support

pour maintenir le support en place.

R Positionnez les plaques de maintien du support

des deux côtés du support.

Plaques coulissantes de maintien du support

Tout en tenant les languettes des plaques de

maintien du support des deux côtés, déplacez la

plaque sur le bord du support.

Procédez au réglage de manière à ce que le

support soit aligné au milieu des orifices ronds

des plaques de maintien du support.

Plaques insérables de maintien du support

Positionnez les plaques de maintien du support

pendant que le support repose dessus de façon

à aligner chaque bord du support sur le milieu

d'une rangée de trous ronds des plaques de

maintien du support.

(1) Alignez les lignes blanches des plaques de

maintien du support sur les lignes blanches

(2) Pour éviter que les plaques ne se soulèvent,

appuyez dessus jusqu'à entendre un déclic.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

59c Important :❏ N'utilisez pas les plaques de maintiendu support lorsque l'épaisseur dusupport est supérieure ou égale à0,4 mm. Les plaques de maintien dusupport pourraient toucher la têted’impression et l’endommager.❏ Positionnez toujours les plaques demanière à ce que les bords du supportsoient au centre des trous circulaires.Un positionnement incorrect entraînel'apparition de bandes (bandeshorizontales, couleurs hétérogènes ourayures) au cours de l'impression.❏ Lorsque les plaques de maintien dusupport ne sont pas utilisées,déplacez-les vers le côté gauche et lecôté droit du cylindre.❏ N’utilisez pas les plaques de maintiendu support si les côtés du supportimprimé sont sales ou déchirés.

S Fermez le capot avant.

En cas d'utilisation de l'enrouleur papier

U « Utilisation de l’Enrouleur papier Automatique »

Lorsque vous n'utilisez pas l'enrouleur papier

Automatique, passez aux étapes de contrôle et de

modification des paramètres.

U « Affichage et modification des paramètres du

support » à la page 67

Utilisation de l’Unité chargement

papier gros rouleaux en option

Cette section indique comment charger le support

lorsque l’unité chargement papier gros rouleaux en

option est installée.

! Attention :Le support est lourd, il ne doit donc pas êtretransporté par une seule personne. L’utilisationd’un dispositif de levage est recommandée lors dela manipulation d’un support de 40 kg ou plus. L’explication qui suit part du principe qu’un dispositif

de levage est utilisé.

Vous pouvez utiliser les dispositifs de levage suivants.

❏ Épaisseur de la fourche ou de la plate-forme :

❏ La fourche ou la plate-forme peut être abaissée à

environ 190 mm du sol

Avant de charger le support, lisez les informations

U « Remarques sur le chargement des supports » à la

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

60A Appuyez sur la touche P et patientez jusqu'à ce

que Charger le support. s'affiche.

B Ouvrez le capot avant et écartez les plaques de

maintien du support.

Si vous n'écartez pas les plaques de maintien

du support, il est possible que le support soit

mal inséré ou que le bord du support soit

Plaques coulissantes de maintien du support

Déplacez les plaques de maintien du support

vers les bords gauche et droit du cylindre. Pour

cela, maintenez les deux languettes de ces

Plaques insérables de maintien du support

Dégagez les plaques de maintien du support des

deux côtés du support.

C Desserrez suffisamment les vis de fixation

gauche et droite des supports de rouleau et

éloignez les supports de rouleau de manière à

ce que la distance entre les deux soit plus large

Si la poignée du support de droite n’est pas

visible, faites tourner la poignée vers l’avant

jusqu’à l'arrêt. Le support ne peut être

chargé correctement si la poignée n’est pas

D Placez provisoirement le support sur le

dispositif de levage en l’orientant en fonction

du sens d’enroulement (reportez-vous

61Déplacez le dispositif de levage de façon à faire

correspondre le côté gauche du support avec le

repère de l'étiquette.

Si la position de chargement n’est pas indiquée

sur l’étiquette, marquez-la sur l’étiquette comme

indiqué dans le Guide d’installation.

U Guide d’installation

E Alignez le support et les supports de rouleau.

Soulevez ou abaissez le dispositif de levage

jusqu’à ce que le mandrin du rouleau soit à la

hauteur des supports de rouleau.

F Insérez complètement le support de rouleau de

gauche. Ensuite, serrez la vis de fixation du

support de rouleau jusqu'à la butée pour

maintenir le support de rouleau en place.

G Insérez complètement le support de rouleau de

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

62H Pour vous assurer que le support de rouleau est

suffisamment inséré dans le mandrin du

rouleau, appuyez deux fois sur la section

centrale sur le côté du support de rouleau vers

l'extrémité du rouleau.

Si le support de rouleau n'est pas

suffisamment enfoncé dans la mandrin de

rouleau, le support n'est pas chargé

correctement au cours de l'impression car le

support de rouleau glisse sur le mandrin de

Cela peut entraîner l'apparition de bandes

sur les impressions.

I Serrez la vis de fixation du support de rouleau

jusqu'à la butée pour maintenir le support de

Si la vis du support de rouleau est desserrée,

il peut bouger au cours de l'impression. Cela

peut entraîner l'apparition de bandes sur les

impressions et créer des impressions non

63K Faites tourner la poignée jusqu’à ce que la

partie A de l’illustration ci-dessous soit

complètement insérée.

Cessez de tourner la poignée dès que la

partie A n’est plus visible. Le non-respect de

cette consigne peut entraîner la

détérioration du support de rouleau.

Si la pièce A est toujours visible même après

avoir tourné complètement la poignée,

tournez la poignée dans l'autre sens.

Desserrez la vis du support de rouleau du

côté droit, puis recommencez à l'étape 7.

L Soulevez le levier de chargement du support.

M Insérez le support dans l'ouverture sur environ

30 cm puis abaissez le levier de chargement du

N Vérifiez que le côté gauche du support passe

par le carré au niveau de l’étiquette du

Si le côté gauche du support ne se trouve pas

dans le carré noir de l'étiquette, effectuez les

étapes 13 à 4 (donc en sens inverse) et

répétez le processus de chargement. Ne

tentez pas de repositionner les supports de

rouleau lorsqu’ils sont insérés dans le support.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

64O Tenez le centre du support et soulevez le levier

de chargement du support.

P Tirez le support droit devant jusqu'au milieu de

❏ Ne tirez pas le support des deux mains. Le

support pourrait dévier ou bouger.

❏ Les étiquettes de l'après-chauffage ne sont

pas utilisées lorsque le support est chargé.

Si le réglage est incorrect, le support peut se

déplacer ou être insuffisamment tendu.

Q Abaissez le levier de chargement du support

pour maintenir le support en place.

R Positionnez les plaques de maintien du support

des deux côtés du support.

Plaques coulissantes de maintien du support

Tout en tenant les languettes des plaques de

maintien du support des deux côtés, déplacez la

plaque sur le bord du support.

Procédez au réglage de manière à ce que le

support soit aligné au milieu des orifices ronds

des plaques de maintien du support.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

65Plaques insérables de maintien du support

Positionnez les plaques de maintien du support

pendant que le support repose dessus de façon

à aligner chaque bord du support sur le milieu

d'une rangée de trous ronds des plaques de

maintien du support.

(1) Alignez les lignes blanches des plaques de

maintien du support sur les lignes blanches

(2) Pour éviter que les plaques ne se soulèvent,

appuyez dessus jusqu'à entendre un déclic.

❏ N'utilisez pas les plaques de maintien

du support lorsque l'épaisseur du

support est supérieure ou égale à

0,4 mm. Les plaques de maintien du

support pourraient toucher la tête

d’impression et l’endommager.

❏ Positionnez toujours les plaques de

manière à ce que les bords du support

soient au centre des trous circulaires.

Un positionnement incorrect entraîne

l'apparition de bandes (bandes

horizontales, couleurs hétérogènes ou

rayures) au cours de l'impression.

❏ Lorsque les plaques de maintien du

support ne sont pas utilisées,

déplacez-les vers le côté gauche et le

côté droit du cylindre.

❏ N’utilisez pas les plaques de maintien

du support si les côtés du support

imprimé sont sales ou déchirés.

S Fermez le capot avant.

En cas d'utilisation de l'enrouleur papier

U « Utilisation de l’Enrouleur papier Automatique »

Lorsque vous n'utilisez pas l'enrouleur papier

Automatique, passez aux étapes de contrôle et de

modification des paramètres.

U « Affichage et modification des paramètres du

support » à la page 67

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

66Affichage et modification des

paramètres du support

Le panneau de commande affiche les informations

suivantes une fois le support chargé.

Cet écran permet d’afficher ou de modifier les deux

❏ Configuration restante

Oui : l’imprimante affiche la quantité de support

Non : l’imprimante n’affiche pas la quantité de

Si l’option Configuration restante est réglée sur

Oui, l’imprimante calcule la quantité

approximative de support restant en fonction de

la longueur du rouleau et de la quantité utilisée

pour l’impression et affiche ces informations sur

le panneau de commande. Cet écran donne une

idée approximative de la quantité de support

disponible avant impression et permet donc de

savoir facilement quand il est nécessaire de

remplacer le support.

De plus, un avertissement s’affiche lorsque la

quantité de support restant atteint un niveau défini.

❏ Support sélectionné

Affiche les paramètres sur lesquels les réglages du

support sont basés, comme indiqué ci-dessous.

Réglages RIP : les réglages du support sont

basés sur ceux du logiciel RIP.

XXXXXXXXXXXXXXXXXX : les réglages du

support sont basés sur ceux stockés dans

l’imprimante, dans la banque de configuration du

Les banques de configuration de support peuvent

stocker une multitude de paramètres pour

différents supports en fonction des options

sélectionnées pour les menus Température

chauffage, Aspiration du support, Alignement

Des Têtes, et autres. Il est possible de stocker un

maximum de 30 associations de paramètres sous

Paramètres du support U « Paramètre

(normal) » à la page 88

Touches utilisées dans les paramètres suivants

A Sélectionnez une option.

Pour imprimer à l’aide des actuels

Utilisez les touches d/u pour sélectionner

Conserver ces réglages et appuyez sur la

Pour modifier les réglages :

Utilisez les touches d/u pour sélectionner

Modifier réglages et appuyez sur la touche Z.

B Sélectionnez les éléments que vous souhaitez

modifier et appuyez sur la touche Z.

C Sélectionnez l’option souhaitée et appuyez sur

D Appuyez sur la touche y pour afficher la boîte

de dialogue de l’étape 2 et appuyez de nouveau

E Vérifiez que les paramètres sont corrects, puis

utilisez les touches d/u pour sélectionner

Conserver ces réglages et appuyez sur la

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

67F L'écran de sélection du type de rouleau apparaît.

Utilisez les touches d/u pour sélectionner le

type de rouleau, puis appuyez sur le bouton Z.

G Si vous sélectionnez l’option Oui pour le

paramètre Configuration restante, le système

vous demande de saisir la longueur du support.

Utilisez les touches d/u pour sélectionner une

longueur comprise entre 1,0 et 999,5 mètres et

appuyez sur la touche Z. Vous pouvez

procéder au réglage par incréments de 0,5 mètre.

Après une courte pause, l’imprimante affiche Prêt, ce

qui indique qu’elle est prête à imprimer. Transmettez

les données à imprimer à partir de l’ordinateur.

Remplacement et retrait du

Pour remplacer ou retirer le support après impression,

imprimez la quantité de support restant, découpez le

support et retirez le rouleau.

Impression de la quantité de support

L’imprimante affiche la quantité de support restant et

tous les avertissements relatifs à une faible quantité de

support sur le panneau de commande. Cela permet de

déterminer si le support doit être remplacé avant de

procéder à l’impression.

La quantité de support restant ne peut être affichée

que si la longueur saisie lors du chargement du

support est correcte.

Vous pouvez imprimer la quantité de support restant

sur le bord d’attaque du rouleau avant que le rouleau

ne soit retiré de l’imprimante, puis saisir ce chiffre lors

du prochain chargement du support pour bénéficier

d’informations précises concernant la quantité restante. Remarque :L’imprimante ne calcule et n’affiche pas la quantité desupport restant lorsque l’option Non est sélectionnéepour le paramètre Configuration restante dans lemenu de configuration.U « Affichage et modification des paramètres dusupport » à la page 67 La section suivante indique comment imprimer la

quantité de support restant.

Touches utilisées dans les paramètres suivants

A Vérifiez que l’imprimante est prête à imprimer.

B Appuyez sur la touche M, sélectionnez Support

restant dans le menu et appuyez sur la touche

C Sélectionnez Impr. longueur rest. et appuyez

D Appuyez sur la touche Z pour imprimer la

quantité de support restant.

Utilisez un cutter (disponible dans le commerce) pour

découper le support une fois l’impression terminée.

Cette section indique comment utiliser un cutter pour

découper le support.

! Attention :❏ Les chauffages et la plaque de maintien dusupport peuvent être chauds, respectez toutesles consignes nécessaires. Le non-respect desconsignes nécessaires peut entraîner desbrûlures.❏ Lorsque vous coupez le support, prenez soinde ne pas vous couper les mains ou les doigtsavec le cutter ou les autres lames. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

68Touches utilisées dans les paramètres suivants

A Vérifiez que l’imprimante est prête, appuyez

puis sur la touche Z.

B Vérifiez que le bord arrière du support

imprimé est correctement positionné au-dessus

de la rainure du cutter et ouvrez le capot avant.

Si vous avez procédé à l’impression de la

quantité de support restant, appuyez sur la

touche u pour rembobiner le support de

manière à ce que ces informations restent sur le

rouleau une fois le support découpé.

En cas d'utilisation de l'enrouleur papier

Automatique, relevez le tendeur.

C Ouvrez le capot avant et écartez les plaques de

maintien du support.

Plaques coulissantes de maintien du support

Déplacez les plaques de maintien du support

vers les bords gauche et droit du cylindre. Pour

cela, maintenez les deux languettes de ces

Plaques insérables de maintien du support

Dégagez les plaques de maintien du support des

deux côtés du support.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

69D Découpez le support à l’aide du cutter.

Passez la lame du cutter dans la rainure de

En cas d'utilisation de l'enrouleur papier

Automatique, passez à l'étape 5.

Sinon, passez à l’étape 7.

E Basculez le commutateur Auto sur OFF.

Enroulez complètement le support coupé en

actionnant le commutateur Manual

conformément au mode d'enroulement du

F Retirez le rouleau d'enroulement.

U « Retrait du rouleau d’enroulement » à la

G Pour retirer le support, suivez la procédure de

chargement dans l’ordre inverse.

U « Chargement des supports (SC-S70600

series, SC-S50600 series) » à la page 40

U « Chargement des supports (SC-S30600

series) » à la page 54

Sur les modèles SC-S70600 series et

SC-S50600 series, achevez la procédure en

relevant le levier de chargement du support.

Dans le cas contraire, les rouleaux presseurs

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

70Utilisation de l’Enrouleur

L’enrouleur papier Automatique enroule

automatiquement le support au fur et à mesure de

l’impression. Ceci améliore l’efficacité du

fonctionnement sans surveillance.

L’enrouleur papier Automatique de l’imprimante peut

enrouler le papier dans les sens suivants.

Printed side out Printed side in

Lors de l’enroulement avec la face imprimée vers

l'extérieur, la surface imprimée se trouve sur la partie

extérieure du rouleau.

Lors de l’enroulement avec la face imprimée vers

l'intérieur, la surface imprimée se trouve sur la partie

intérieure du rouleau.

Suivez les procédures ci-dessous pour fixer le mandrin

de rouleau à l'enrouleur papier Automatique, puis

fixez le support au mandrin du rouleau en fonction de

son mode d'enroulement.

L’explication utilise l’enrouleur papier Automatique

fourni à titre d’illustration. La même procédure peut

cependant être suivie lors de l’utilisation de

l’enrouleur papier Automatique en option pour les

supports lourds, sauf mention contraire.

U « Fixation du mandrin de rouleau » à la page 71

U « Enroulement avec la face imprimée vers

l'extérieur » à la page 74

U « Enroulement avec la face imprimée vers

l'intérieur » à la page 80

Remarques concernant

l'utilisation de l'enrouleur

! Attention :❏ Suivez les instructions du manuel lorsquevous chargez un support ou les mandrins derouleau ou lorsque vous retirez le rouleaud'enroulement.Toute chute d’un support, du mandrin durouleau ou du support de l’enrouleur peutentraîner des blessures.❏ Veillez à ne pas coincer vos mains ou voscheveux dans l'unité chargement papier ouenrouleur papier Automatique pendant lefonctionnement.Le non-respect de cette consigne peutentraîner des blessures.Utilisez un mandrin de rouleau de longueursupérieure à la largeur du support. Ceci évite que le support ne dépasse du mandrin. Fixez le support au mandrin du rouleau avec labande adhésive fournie. L'utilisation de bande de papier évite les problèmes

d'alignement du rouleau d'enroulement. Une fois que

avez utilisé toute la bande de papier fournie avec

l'imprimante, utilisez un produit du commerce d'une

largeur comprise entre 20 et 25 mm (qui ne s'étire ou

ne se déchire pas facilement). Si vous n'avez aucune

bande de papier à disposition, découpez le support en

bandes de 20 à 25 mm de large et 60 cm de long. Lors de la superposition de couches d'encre,l'enrouleur papier Automatique n'est pasdisponible (SC-S70600 series et SC-S50600 seriesuniquement) L'enroulement peut être impossible ou la qualité de

l'impression peut décliner.

Fixation du mandrin de rouleau

La procédure est présentée sur la vidéo.

SC-S70600 series U https://www.youtube.com/

list=PLD67cTLxxk9P6FW3ylGgUd98QUDyAFEGr

Avant de commencer l'opération, lisez les

informations suivantes :

U « Remarques concernant l'utilisation de

l'enrouleur papier Automatique » à la page 71

En cas d'utilisation de l'enrouleur Auto Gros

Rouleaux en option, et avant d'entamer cette

procédure, vérifiez que la poignée de l'unité est

visible sur la gauche. Si ce n'est pas le cas, tournez

la poignée dans le sens indiqué ci-dessous jusqu'à

ce qu'elle ne tourne plus.

A Vérifiez que le support est correctement chargé

et maintenez la touche d appuyée jusqu'à ce

que le bord d'attaque du support atteigne le

support du mandrin du rouleau.

Appuyez toujours sur le bouton d pour

charger le support aussi loin que possible sur

le support de mandrin de rouleau. Si vous

poussez le support à la main, celui-ci peut

être tordu lors de l'enroulement.

B Desserrez les vis de fixation du support de

mandrin de rouleau des deux côtés et réglez le

support gauche du mandrin du rouleau.

Placez les supports de rouleau au centre.

C Alignez le support de mandrin de rouleau de

droite sur le bord droit du support et serrez la

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

72D Coupez les angles gauche et droit du support,

comme indiqué sur l'illustration ci-dessous.

La découpe du support évite les problèmes de

chargement, tels que la pliure des coins gauche

et droit du support lorsqu'ils sont pris au début

E Insérez le mandrin de rouleau dans le support

La procédure varie selon le type de support

En cas d'utilisation du système de rouleau

standard, passez à l'étape 6.

En cas d'utilisation de l'enrouleur de gros

rouleaux (en option), passez à l'étape 7.

F Poussez le support jusqu'à ce que la partie A

illustrée ci-dessous soit totalement insérée et

Arrêtez lorsque la partie A n’est plus visible.

L’enrouleur de papier automatique risque

de ne pas fonctionner correctement si le

support est trop inséré.

Pour les étapes suivantes, en fonction de la

méthode d'enroulement du support, voir :

Reportez-vous à la section U « Enroulement

avec la face imprimée vers l'extérieur » à la

page 74 pour plus d’informations concernant

l’enroulement avec la face imprimée vers

Reportez-vous à U « Enroulement avec la face

imprimée vers l'intérieur » à la page 80 pour

plus d’informations concernant l’enroulement

avec la face imprimée vers l'intérieur.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

73G Poussez des deux mains le support de mandrin

de rouleau dans le mandrin du rouleau et

resserrez les vis. Faites tourner la poignée

jusqu’à ce que la partie A de l’illustration

ci-dessous soit complètement insérée.

c Important :Cessez de tourner la poignée dès que lapartie A n’est plus visible. Le non-respect decette consigne peut entraîner ladétérioration du support du mandrin durouleau. Si la pièce A est toujours visiblemême après avoir tourné complètement lapoignée, tournez la poignée dans l'autresens. Ensuite, desserrez la vis de fixation dusupport de mandrin de rouleau de gauche etfixez de nouveau le mandrin du rouleau. Pour les étapes suivantes, en fonction de la méthode

d'enroulement du support, voir :

Reportez-vous à la section U « Enroulement avec la

face imprimée vers l'extérieur » à la page 74 pour

plus d’informations concernant l’enroulement avec la

face imprimée vers l'extérieur.

Reportez-vous à U « Enroulement avec la face

imprimée vers l'intérieur » à la page 80 pour plus

d’informations concernant l’enroulement avec la face

imprimée vers l'intérieur.

Enroulement avec la face

imprimée vers l'extérieur

A Coupez la bande de papier à environ 60 cm et

collez-la au centre du support à l'aide de bande

B Maintenez la touche u appuyée jusqu'à ce que

le bord de la bande atteigne le milieu du tube.

C Enroulez la bande de papier depuis l'avant du

mandrin du rouleau et fixez-la en utilisant de la

Fixez le support sur le mandrin de rouleau

d'enroulement en le tendant. Si le support

n'est pas tendu, il risque de bouger au cours

D Placez le commutateur Auto sur .

E Abaissez le tendeur jusqu'à ce qu'il touche à

peine la bande de papier.

F Continuez de maintenir la touche d enfoncée

jusqu'à ce que les deux bords du support

atteignent le mandrin et s'enroulent autour une

G Positionnez les guides support droit et gauche

du tendeur jusqu'à ce qu'ils touchent à peine le

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

75H Lors du chargement d'un support pour

bannière, fixez trois contrepoids aux deux

extrémités des tendeurs.

❏ Fixez toujours trois contrepoids de chaque

côté, à gauche et à droite. L'enroulement ne

sera pas effectué correctement si les

contrepoids sont ajoutés sur un seul côté ou

s'ils ne sont pas également répartis à gauche

❏ Pour les supports autres que le support de

bannière, retirez toujours les contrepoids

avant d'imprimer. Si vous ne le faites pas, la

tête d'impression touchera le support au

cours de l'impression.

Pour retirer les contrepoids, ouvrez-les de la

même manière que pour les fixer.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

76En l'absence de bande de papier

A Tout en tirant sur la partie centrale du support

vers le bas, collez le support sur le mandrin de

rouleau d'enroulement à l'aide d'adhésif.

Fixez le support sur le mandrin de rouleau

d'enroulement en le tendant. Si le support

n'est pas tendu, il risque de bouger au cours

B Appuyez sur la touche d du panneau de

commande pour insérer suffisamment de

support pour un tour autour du mandrin de

C Placez le commutateur Auto sur Off et

maintenez le commutateur Manual sur

pour enrouler une fois le support autour du

D Placez le commutateur Auto sur .

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

77E Abaissez le tendeur jusqu'à ce qu'il touche à

F Vérifiez que le support est fixé et bien tendu.

Si la tension sur le support est différente à

gauche et à droite dans les zones illustrées

ci-dessous, celui-ci ne s'enroulera pas

correctement. Lorsqu'un côté n'est pas bien

tendu, recommencez la procédure depuis

Vous pouvez vérifier l'absence de différence

tension en tapant légèrement des deux côtés du

support comme illustré ci-dessous.

G Continuez de maintenir la touche d enfoncée

jusqu'à ce que le support se soit enroulé une ou

H Positionnez les guides support droit et gauche

du tendeur jusqu'à ce qu'ils touchent à peine le

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

78I Lors du chargement d'un support pour

bannière, fixez trois contrepoids aux deux

extrémités des tendeurs.

❏ Fixez toujours trois contrepoids de chaque

côté, à gauche et à droite. L'enroulement ne

sera pas effectué correctement si les

contrepoids sont ajoutés sur un seul côté ou

s'ils ne sont pas également répartis à gauche

❏ Pour les supports autres que le support de

bannière, retirez toujours les contrepoids

avant d'imprimer. Si vous ne le faites pas, la

tête d'impression touchera le support au

cours de l'impression.

Pour retirer les contrepoids, ouvrez-les de la

même manière que pour les fixer.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

79Enroulement avec la face

imprimée vers l'intérieur

A Coupez la bande de papier à environ 60 cm et

collez-la au centre du support à l'aide de bande

B Maintenez la touche u appuyée jusqu'à ce que

le bord de la bande atteigne le milieu du tube.

C Enroulez la bande de papier depuis l'avant du

mandrin du rouleau et fixez-la en utilisant de la

c Important :Fixez le support sur le mandrin de rouleaud'enroulement en le tendant. Si le supportn'est pas tendu, il risque de bouger au coursde l'enroulement.

D Placez le commutateur Auto sur .

E Abaissez le tendeur jusqu'à ce qu'il touche à

peine la bande de papier.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

80F Continuez de maintenir la touche d enfoncée

jusqu'à ce que les bords du support se soient

enroulés une ou deux fois.

G Positionnez les guides support droit et gauche

du tendeur jusqu'à ce qu'ils touchent à peine le

H Lors du chargement d'un support pour

bannière, fixez trois contrepoids aux deux

extrémités des tendeurs.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

❏ Fixez toujours trois contrepoids de chaque

côté, à gauche et à droite. L'enroulement ne

sera pas effectué correctement si les

contrepoids sont ajoutés sur un seul côté ou

s'ils ne sont pas également répartis à gauche

❏ Pour les supports autres que le support de

bannière, retirez toujours les contrepoids

avant d'imprimer. Si vous ne le faites pas, la

tête d'impression touchera le support au

cours de l'impression.

Pour retirer les contrepoids, ouvrez-les de la

même manière que pour les fixer.

En l'absence de bande de papier

A Tout en tirant sur la partie centrale du support

vers le bas, collez le support sur le mandrin de

rouleau d'enroulement à l'aide d'adhésif.

Fixez le support sur le mandrin de rouleau

d'enroulement en le tendant. Si le support

n'est pas tendu, il risque de bouger au cours

B Appuyez sur la touche d du panneau de

commande pour insérer suffisamment de

support pour un tour autour du mandrin de

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

82C Placez le commutateur Auto sur Off et

maintenez le commutateur Manual sur

pour enrouler une fois le support autour du

D Placez le commutateur Auto sur .

E Abaissez le tendeur jusqu'à ce qu'il touche à

F Vérifiez que le support est fixé et bien tendu.

Si la tension sur le support est différente à

gauche et à droite dans les zones illustrées

ci-dessous, celui-ci ne s'enroulera pas

correctement. Lorsqu'un côté n'est pas bien

tendu, recommencez la procédure depuis

Vous pouvez vérifier l'absence de différence

tension en tapant légèrement des deux côtés du

support comme illustré ci-dessous.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

83G Continuez de maintenir la touche d enfoncée

jusqu'à ce que le support atteigne le mandrin et

s'enroule autour une ou deux fois.

H Positionnez les guides support droit et gauche

du tendeur jusqu'à ce qu'ils touchent à peine le

I Lors du chargement d'un support pour

bannière, fixez trois contrepoids aux deux

extrémités des tendeurs.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

84c Important :❏ Fixez toujours trois contrepoids de chaquecôté, à gauche et à droite. L'enroulement nesera pas effectué correctement si lescontrepoids sont ajoutés sur un seul côté ous'ils ne sont pas également répartis à gaucheet à droite.❏ Pour les supports autres que le support debannière, retirez toujours les contrepoidsavant d'imprimer. Si vous ne le faites pas, latête d'impression touchera le support aucours de l'impression.Pour retirer les contrepoids, ouvrez-les de lamême manière que pour les fixer. Retrait du rouleau

d’enroulement La procédure de retrait des supports varie selon quevous utilisez l’enrouleur papier Automatique fourniou l’enrouleur de papier automatique en option pourles supports lourds.Procédez comme suit lors de l’utilisation del’enrouleur papier Automatique fourni.Si l’Enrouleur papier Automatique gros rouleaux est installé U « Utilisation de l’Enrouleur papier Automatique gros rouleaux en option » à la page 86 Si l’Enrouleur papier Automatique

standard est installé Cette section indique comment retirer le support del’enrouleur de papier. ! Attention :❏ Le support est lourd, il ne doit donc pas êtretransporté par une seule personne.❏ Suivez les instructions du manuel pourretirer le support ou le rouleau d’enroulement.Toute chute d’un support ou des rouleauxd'enroulement peut entraîner des blessures. A Découpez le support et enroulez l’extrémitédécoupée sur l’enrouleur de papier.U « Découpe du support » à la page 68 B Soutenez le rouleau au niveau de l’extrémitégauche afin que le support ne glisse pas durouleau. C Desserrez la vis de fixation du support demandrin de rouleau de gauche et retirez lesupport de mandrin de rouleau du rouleau.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationOpérations de base

85D Abaissez le rouleau sur le support de rouleau.

E Soutenez le rouleau au niveau de l’extrémité

droite afin que le support ne glisse pas du

F Desserrez la vis de fixation du support de

mandrin de rouleau de droite et retirez le

support de mandrin de rouleau du rouleau.

G Abaissez le rouleau sur le support de rouleau.

Utilisation de l’Enrouleur papier

Automatique gros rouleaux en option

Cette section indique comment retirer le support de

l’enrouleur de papier à l’aide d’un dispositif de levage.

Vous pouvez utiliser les dispositifs de levage suivants.

❏ Épaisseur de la fourche ou de la plate-forme :

❏ La fourche ou la plate-forme peut être abaissée à

environ 190 mm du sol

❏ Le support est lourd, il ne doit donc pas être

transporté par une seule personne.

L’utilisation d’un dispositif de levage est

recommandée lors de la manipulation d’un

support de 40 kg ou plus.

❏ Suivez les instructions du manuel pour

retirer le support ou le rouleau d’enroulement.

Toute chute d’un support ou des rouleaux

d'enroulement peut entraîner des blessures.

A Découpez le support et enroulez l’extrémité

découpée sur l’enrouleur de papier.

U « Découpe du support » à la page 68

B Placez le dispositif de levage entre le support et

l’enrouleur papier Automatique et réglez la

hauteur de manière à soutenir le rouleau

C Desserrez la vis de fixation du support de

mandrin de rouleau de gauche et retirez le

support de mandrin de rouleau du rouleau.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

86D Desserrez la vis de fixation du support de

mandrin de rouleau de droite et retirez le

support de mandrin de rouleau du rouleau.

Procédez à l’inspection suivante chaque jour, avant de

commencer le travail, de manière à préserver la

qualité d’impression.

❏ Vérifiez la quantité d’encre restante :

Si une cartouche d’encre se vide lors de

l’impression, vous pouvez reprendre l’impression

une fois la cartouche concernée remplacée.

Toutefois, lorsque vous remplacez l’encre pendant

un travail d’impression, vous pouvez

éventuellement constater une différence de

couleur selon les conditions de séchage. Si le

travail d’impression est volumineux, nous vous

recommandons de remplacer les cartouches dont

le niveau est faible par des neuves avant de

commencer. Les anciennes cartouches peuvent

être réinsérées et utilisées ultérieurement.

Le niveau d’encre est indiqué par une icône.

U « Compréhension de l’affichage » à la page 22

Remplacement des cartouches d’encre

U « Procédure de remplacement » à la page 126

❏ Partage d'encres de couleur d'accompagnement

Vous devez retirer toutes les 24 heures les

cartouches de couleur d'accompagnement et les

secouer vigoureusement avant de les remettre en

place. Bien qu’un message s’affiche sur le panneau

de commande 24 heures après le dernier retrait

des encres, nous vous recommandons de les

retirer et de les secouer avant de commencer le

Pour secouer les cartouches d’encre

U « Agitation » à la page 126

❏ Imprimer un motif de vérification

Imprimez un motif de vérification afin de vous

assurer que les buses ne sont pas obstruées.

Procédez au nettoyage de la tête s’il manque

certaines parties du motif ou si certaines parties

du motif sont pâles.

Impression d’un motif de vérification

U « Impression de motifs de vérification des

buses » à la page 138

Nettoyage Des Têtes U « Nettoyage Des Têtes »

paramètres du support

Flux de paramétrage de base

Pour utiliser un nouveau support, configurez ses

paramètres à l'avance en fonction de ses

caractéristiques. Les banques de configuration de

support contiennent les paramètres suivants :

❏ Réglage du support

❏ Chauffage et séchage

❏ Paramètres avancés (Aspiration du support,

Tension support, etc.)

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

87Lors d'une utilisation courante, suivez le flux

ci-dessous pour configurer les paramètres. Toutefois,

pour certains types de supports, vous devez configurer

manuellement le Réglage du support à l'étape (2) ou

modifier les valeurs indiquées dans Paramètres

avancés. Pour plus d’informations, voir la section

Paramètres du support U « Paramètres

recommandés pour le support » à la page 195

Paramètres avancés U « Personnaliser réglages » à la

(2) Réglage auto support

Vous pouvez effectuer automatiquement les opérations

de Réglage alimentation et Alignement Des Têtes en

une seule opération.

(3) Chauffage et séchage

Définissez la température requise pour le support.

Si vous avez modifié les conditions d'impression après

avoir enregistré les paramètres du support,

reconfigurez les paramètres. La reconfiguration des

paramètres exige uniquement de définir Réglage

alimentation ou Alignement Des Têtes dans Réglage

du support, afin que vous puissiez définir rapidement

les paramètres. Pour plus d'informations, voir :

U « Réglage du support » à la page 91

Précautions concernant les

❏ Chargez correctement le support pour lequel le

réglage doit être identique à l'impression en cours.

Par exemple, si vous utilisez l’enrouleur papier

Automatique pour l’impression, l’enrouleur

papier Automatique doit également être utilisé

U « Chargement et remplacement des

supports » à la page 36

U « Utilisation de l’Enrouleur papier

Automatique » à la page 71

❏ L'utilisation d'un papier enroulé, plissé, ondulé,

plié ou courbé peut empêcher le réglage de

s'effectuer correctement. Découpez la partie

enroulée, plissée, ondulée, pliée ou courbée et

chargez le support juste avant d'imprimer.

Découpe du support U « Découpe du support »

❏ Si le type de support est identique, il suffit que sa

largeur soit différente pour qu'il soit nécessaire de

reconfigurer les paramètres. Enregistrez les

paramètres du support pour chaque largeur de

❏ Lorsque vous utilisez le même type de support

avec différents lots, vous devez reconfigurer les

paramètres du support.

❏ Lorsque vous utilisez SC-S70600 series ou

SC-S50600 series, n'utilisez pas la partie support

qui a été alimentée et rembobinée pour le réglage.

Le support déjà chargé puis rembobiné peut

présenter des traces ou d'autres problèmes créés

par les rouleaux et cela risque d'empêcher un

L’imprimante dispose d’un total de 30 banques de

configuration de support. Procédez comme suit pour

enregistrer les paramètres du support.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

88Remarque :Les paramètres du support enregistrés dansl'imprimante peuvent être modifiés à l'aide de EPSONLFP Remote Panel 2.Pour plus d'informations, voir l'aide de EPSON LFPRemote Panel 2. Touches utilisées dans les paramètres suivants

Sélection d’une banque de

configuration de support

A Vérifiez que l’imprimante est prête et appuyez

Le menu des paramètres s’affiche.

B Sélectionnez Configuration support et

appuyez sur la touche Z.

C Utilisez les touches d/u pour sélectionner

Personnaliser réglages et appuyez sur la

D Utilisez les touches d/u pour sélectionner le

numéro du support souhaité et appuyez sur la

Si le numéro sélectionné correspond à des

paramètres enregistrés, les paramètres en cours

Nom de la banque de configuration du support.

L’utilisation de noms distinctifs permet de

sélectionner plus facilement les banques à utiliser.

A Sélectionnez Nom réglage et appuyez sur la

B Utilisez les touches d/u pour afficher les lettres

et les symboles. Lorsque le caractère souhaité

est affiché, appuyez sur la touche r pour

sélectionner la position de saisie suivante.

Vous pouvez annuler les saisies erronées en

appuyant sur la touche l. Le caractère

précédent est supprimé et le curseur recule

C Une fois le nom saisi, appuyez sur la touche Z.

Réglage auto support

Lorsque vous exécutez ce menu, l'imprimante lit

automatiquement les motifs de réglage à l'aide du

capteur tout en imprimant les motifs et procède en

continu au Réglage alimentation et à l' Alignement

Modifiez les valeurs de paramètres des éléments

suivants avant d'exécuter ce menu.

❏ Paramètres avancés

U « Personnaliser réglages » à la page 156

c Important :❏ Dans les cas suivants, le Réglage autosupport peut ne pas s'effectuer. Effectuez lamanipulation requise et relancez le travail.❏ L’imprimante est exposée à la lumière directedu soleil ou aux interférences d’autres sourcesde lumière ambiante.Protégez l’imprimante des sourcesd’interférences.❏ Les buses sont obstruées.Effectuez un Nettoyage Des Têtes pouréliminer toute obstruction.❏ Dans les cas suivants, le Réglage autosupport n'est pas disponible. Dans Réglagedu support, réglez manuellement chaqueélément.❏ Le support est transparent ou coloré. ❏ L’option Écart Du Cylindre est définie sur 2.5.

❏ Une fois le Réglage auto support effectué, des bandes ou un grain apparaissent.U « Réglage du support » à la page 91 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

89La longueur maximale adéquate du support nécessaire

pour imprimer le motif de test est indiquée ci-dessous.

La quantité de support utilisée varie en fonction du

modèle d'imprimante et du système de support utilisé.

SC-S70600 series, SC-S50600 series Enrouleur automatiquestandardEnviron 987 mmEnrouleur Auto Gros Rou-leauxEnviron 1116 mm SC-S30600 series Enrouleur automatiquestandardEnviron 1061 mmEnrouleur Auto Gros Rou-leauxEnviron 1190 mm Procédure de réglage

A Chargez le support en fonction des conditions

d'utilisation en cours.

Lorsque les conditions d'utilisation changent,

les résultats du réglage aussi.

En cas d'utilisation de l'enrouleur papier

Chargez le support sur l'imprimante et fixez-le

à l’enrouleur papier Automatique.

U « Chargement et remplacement des

supports » à la page 36

U « Utilisation de l’Enrouleur papier

Automatique » à la page 71

Si vous n'utilisez pas l'enrouleur papier

Tirez le support vers l'avant jusqu'à ce que le

bord ait dépassé l'étiquette située sur le haut de

U « Chargement et remplacement des

supports » à la page 36

B Utilisez la touche d ou u pour sélectionner

Réglage auto support, puis appuyez sur la

Ce mode déclenche automatiquement

l'impression du motif et le réglage.

Lorsque Prêt s'affiche sur l'écran du panneau

de commande, le réglage est terminé.

Chauffage et séchage

Vous pouvez régler la température de chaque

chauffage et éteindre ou allumer le ventilateur de

l'unité additionnelle de séchage (fournie en standard

avec SC-S50600 series, en option avec les autres

modèles). L’état des chauffages est indiqué sur le

panneau de commande.

U « Compréhension de l’affichage » à la page 22

Procédure de réglage

A Utilisez les touches d/u pour sélectionner

Chauffage et séchage et appuyez sur la touche

B Utilisez les touches d/u pour sélectionner

l’option souhaitée et appuyez sur la touche Z.

C Sélectionnez une valeur.

Température chauffage

Il est possible de régler séparément la

température du préchauffage, la température

du cylindre et la température de

❏ Les températures par défaut des chauffages

sont les suivantes. ❏ Réglez les chauffages sur les températuresrecommandées dans la documentationfournie avec le support, le cas échéant.❏ Augmentez la température si les résultatsde l’impression sont flous ou tachés ou sil’encre coagule. Notez cependant qu’unetempérature trop élevée peut entraîner lerétrécissement, le froissement ou ladétérioration du support. ❏ La durée nécessaire pour que les chauffages

atteignent les températures spécifiées varie

en fonction de la température ambiante.

Utilisez les touches r/l pour sélectionner un

chauffage. Les options disponibles sont, en

partant de la gauche, le préchauffage, le chauf-

fage du cylindre et l’après-chauffage.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

90(2) Une fois le chauffage souhaité sélectionné, uti-

lisez les touches d/u pour régler la tempéra-

(3) Une fois le paramètre défini, appuyez sur la

Sécheur supplémentaire Remarque :❏ Ce menu est affiché uniquement lorsquel’unité additionnelle de séchage (fournie avecle modèle SC-S50600 series ; en option avecles autres modèles) est installée. ❏ Le paramètre est réglé par défaut sur Oui et le ventilateur se met alors automatiquementen marche lorsque l’impression démarre. (1)

Utilisez les touches d/u pour sélectionner

Appuyez sur la touche Z.

D Appuyez deux fois sur la touche y pour

retourner au menu de personnalisation des

Ce menu sert à régler le support lorsque vous ne

pouvez pas utiliser Réglage auto support ou lorsque

vous devez reconfigurer les paramètres du support

suite à une modification apportée aux conditions

d'impression après enregistrement des paramètres de

support. Dans ce menu, utilisez séparément les

fonctions Réglage alimentation et Alignement Des

Têtes. Réglage du support lorsque vous ne pouvez pasutiliser Réglage auto support. Lorsque vous ne pouvez pas régler le support à l'aide

de Réglage auto support ou lorsque vous constatez

des bandes ou un grain dans les résultats de

l'impression même après exécution d'un Réglage auto

support, sélectionnez Réglage alimentation —

Manuel et Alignement Des Têtes — Standard

(Manuel) pour procéder aux réglages nécessaires. En cas de changement des conditions d'impressionaprès enregistrement des paramètres du support Après enregistrement des paramètres du support,

sélectionnez Réglage alimentation — Auto dans ce

❏ Le paramètre Tension support ou Aspiration du

support a été modifié dans Paramètres avancés ;

❏ Des contrepoids ont été fixés au tendeur, ou

❏ L'unité de support standard et l'enrouleur Auto

Gros Rouleaux ont été intervertis ; ou

❏ La configuration des rouleaux presseurs a été

modifiée (SC-S70600 series, SC-S50600 series).

Lorsque Écart Du Cylindre a été modifié,

sélectionnez Alignement Des Têtes — Standard

(Auto) dans ce menu. Toutefois, si la valeur du

paramètre est remplacée par 2.5, le réglage

automatique devient indisponible. Procédez au

réglage Standard (Manuel).

Modifiez les valeurs de paramètres des éléments

suivants avant d'exécuter ce menu.

❏ Paramètres avancés

U « Personnaliser réglages » à la page 156

Réglage alimentation

Ce menu sert en cas d'apparition de bandes (bandes

horizontales, couleurs hétérogènes ou rayures) dans

les résultats de l'impression.

Ce menu propose deux modes : Auto et Manuel.

L'imprimante lit les motifs de réglage à l'aide du

capteur tout en imprimant les motifs et procède

automatiquement aux ajustements. Manuel Contrôlez visuellement les motifs de réglage

imprimés, et indiquez les valeurs de réglage optimales.

Utilisez ce mode si un grain ou un mauvais

alignement se produit en mode Auto.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

91La longueur maximale adéquate du support nécessaire

pour imprimer le motif de test est indiquée ci-dessous.

La quantité de support utilisée varie en fonction du

modèle d'imprimante et du système de support utilisé.

SC-S70600 series, SC-S50600 series

Enrouleur automatique

Enrouleur Auto Gros Rou-

Enrouleur automatique

Enrouleur Auto Gros Rou-

Lors du réglage, notez les points suivants.

U « Précautions concernant les paramètres » à la

Procédure de réglage

A Vérifiez que l'imprimante est prête et chargez le

support en fonction des conditions d'utilisation

Avec l'Enrouleur papier Automatique, fixez le

support à l'Enrouleur papier Automatique.

U « Chargement et remplacement des

supports » à la page 36

U « Utilisation de l’Enrouleur papier

Automatique » à la page 71

B Pour afficher le menu de paramétrage, appuyez

C Utilisez les touches d/u pour sélectionner

Configuration support et appuyez sur la

D Utilisez les touches d/u pour sélectionner

Personnaliser réglages et appuyez sur la

E Utilisez les touches d/u pour sélectionner le

numéro du support concerné par le réglage et

appuyez sur la touche Z.

Si le numéro sélectionné correspond à des

paramètres enregistrés, les paramètres en cours

F Utilisez les touches d/u pour sélectionner

Réglage du support et appuyez sur la touche

G Utilisez les touches d/u pour sélectionner

Réglage alimentation et appuyez sur la touche

H Utilisez les touches d/u pour sélectionner l'un

des modes suivants et appuyez sur la touche

Ce mode déclenche automatiquement

l'impression du motif et le réglage.

Lorsque Prêt s'affiche sur l'écran du panneau

de commande, le réglage est terminé.

L'écran de sélection du motif de réglage

apparaît. Sélectionnez le motif de réglage à

imprimer et appuyez deux fois sur la touche

Z pour passer à l'Étape 9. Plus le motif est

long, plus le réglage devient précis.

À l'aide d'une règle, mesurez la distance entre

les symboles « + » du motif de réglage imprimé.

J La longueur du motif est affichée sur le

panneau de commande.

Utilisez les touches r/l pour remplacer la

valeur numérique par la valeur obtenue à

l'Étape 9, et appuyez sur la touche Z.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

92Une fois le paramétrage terminé, l'imprimante

retourne à l'état Prêt.

Alignement Des Têtes

À partir de ce menu, vous pouvez procéder aux trois

types de réglages suivants.

L'imprimante lit les motifs de réglage à l'aide du

capteur tout en imprimant les motifs et procède

automatiquement aux ajustements.

Contrôlez visuellement les motifs de réglage

imprimés, et indiquez les valeurs de réglage optimales.

Utilisez ce mode si un grain ou un mauvais

alignement se produit en mode Standard (Auto).

Contrôlez visuellement les motifs de réglage

imprimés, et indiquez les valeurs de réglage optimales.

Utilisez ce mode si un grain ou un mauvais

alignement se produit en mode Standard (Manuel).

Commencez par définir Manuel(Uni-D) puis

Manuel(Bi-D). Pour SC-S70600 series et SC-S50600

series, définissez Manuel(tête double).

Lors de chaque réglage, notez les points suivants.

U « Précautions concernant les paramètres » à la

Procédure de réglage

A Vérifiez que l'imprimante est prête et chargez le

support en fonction des conditions d'utilisation

Avec l'Enrouleur papier Automatique, fixez le

support à l'Enrouleur papier Automatique.

U « Chargement et remplacement des

supports » à la page 36

U « Utilisation de l’Enrouleur papier

Automatique » à la page 71

B Pour afficher le menu de paramétrage, appuyez

C Utilisez les touches d/u pour sélectionner

Configuration support et appuyez sur la

D Utilisez les touches d/u pour sélectionner

Personnaliser réglages et appuyez sur la

E Utilisez les touches d/u pour sélectionner le

numéro du support concerné par le réglage et

appuyez sur la touche Z.

Si le numéro sélectionné correspond à des

paramètres enregistrés, les paramètres en cours

F Utilisez les touches d/u pour sélectionner

Réglage du support et appuyez sur la touche

G Utilisez les touches d/u pour sélectionner

Alignement Des Têtes et appuyez sur la touche

Si vous sélectionnez Réglages RIP, saisissez

l'épaisseur du support à utiliser et appuyez sur

H Utilisez les touches d/u pour sélectionner l'un

des modes suivants et appuyez sur la touche

Ce mode déclenche automatiquement

l'impression du motif et le réglage.

Lorsque Prêt s'affiche sur l'écran du panneau

de commande, le réglage est terminé.

Appuyez sur la touche Z pour passer à

L'écran de sélection du menu de réglage

apparaît. Sélectionnez n'importe quel menu et

appuyez deux fois sur la touche Z pour passer

I Vérifiez le motif de réglage de l'imprimante.

Sélectionnez « 2 » dans les cas ci-dessous.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

J Un écran permettant de saisir une valeur numérique s'affiche. A l'aide des touches u/d, saisissez le numéro du motif enregistré à l'étape9 et appuyez sur la touche Z. K Lorsque plusieurs motifs de vérification ont étéimprimés, sélectionnez le numéro en fonctionde motif de vérification, puis appuyez sur lebouton Z.Le menu de configuration du support s’affiche lorsquevous saisissez le numéro de motif de la dernière couleur. Modification des paramètres au

cours de l'impression Vous pouvez modifier les paramètres Chauffage et séchage et Réglage alimentation en cours d'impression, en appliquant les procédures ci-dessous. Chauffage et séchage Touches utilisées dans les paramètres suivants A Appuyez sur la touche lors de l’impression.Le menu Chauffage et séchage s'affiche.

B Utilisez les touches d/u pour sélectionner l’option souhaitée et appuyez sur la touche Z. C Sélectionnez une valeur.Température chauffage (1)

Utilisez les touches r/l pour sélectionner un chauffage. Les options disponibles sont, enpartant de la gauche, le préchauffage, le chauf-fage du cylindre et l’après-chauffage.(2) Une fois le chauffage souhaité sélectionné, uti- lisez les touches d/u pour régler la tempéra- ture.Sécheur supplémentaire Utilisez les touches d/u pour sélectionner Oui ou Non. D Une pression sur la touche Z met à jour lesparamètres de support sélectionnés. E Appuyez deux fois sur la touche y pourretourner au menu de personnalisation desréglages.Remarque :La durée nécessaire pour que les chauffagesatteignent les températures spécifiées varie enfonction de la température ambiante.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationOpérations de base 94Réglage alimentation

Touches utilisées dans les paramètres suivants

A Appuyez sur la touche lors de l’impression.

La valeur de réglage en cours s'affiche.

B Utilisez les touches d/u pour modifier la

Si l’alimentation est trop faible, des bandes

noires (rayures foncées) apparaissent. Vous

devez alors augmenter l’alimentation.

Si, au contraire, l’alimentation est trop élevée,

des bandes blanches (rayures pâles)

apparaissent. Vous devez alors réduire

C Vérifiez le résultat de l'impression. Si vous

n’êtes pas satisfait des résultats, utilisez les

touches d/u pour modifier la valeur.

Ceci met à jour la valeur du paramètre de

Réglage alimentation dans les paramètres de

support sélectionnés.

D Pour quitter le menu, appuyez sur la touche

Si le paramètre est modifié, l'icône apparaît sur

l'écran du panneau de commande, comme illustré

ci-dessous. Pour faire disparaître l'icône, procédez

❏ Exécutez de nouveau Réglage auto support

ou Réglage alimentation.

❏ Exécutez Rétablir paramètres.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

La zone imprimable est fonction du choix de rouleaux presseurs utilisés pour fixer le support (haute ou basse

Lors de l'utilisation de rouleaux basse pression (impression normale)

La zone grise dans l’illustration ci-dessous indique la zone imprimable. La flèche indique le sens d’entraînement.

« A » indique les rouleaux de pression des deux côtés lorsqu'ils ont été correctement positionnés sur le support.

Les bords gauche et droit du support reconnus par l'imprimante varient comme indiqué ci-dessous en fonction des paramètres Vérifier taille supp. Oui : L'imprimante détecte automatiquement les bords gauche et droit du support chargé.

Lorsque les plaques de maintien du support sont fixées, la distance de 5 mm des rebords gauche et

droit du support est considérée comme le rebord du support.

Les bords du support ne sont pas détectés correctement si les plaques de maintien du support ne

sont pas fixées de manière adéquate.

U « Lorsque l’Unité chargement papier standard est installée » à la page 40

U « Utilisation de l’Unité chargement papier gros rouleaux en option » à la page 47

Non : 5 mm à l'extérieur de « A » est reconnu comme étant le bord du support.

Si les rouleaux presseurs ne sont pas correctement positionnés, il est possible que les données soient

imprimées en dehors des côtés gauche et droit du support.

L’encre utilisée pour imprimer au-delà des bords du support tachera l’intérieur de l’imprimante.

U « Positionnement des rouleaux presseurs et du support (pour SC-S70600 series et SC-S50600

series) » à la page 38

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

96A à D désignent les marges des quatre côtés. Pour plus d’informations, voir la section suivante.

Peut être configuré dans RIP. Pour que l'alimentation du support reste précise, si des

paramètres sont inférieurs à 5 mm ou supérieurs à 17 mm, ils sont remplacés par 5 mm

et 17 mm respectivement.

Peut être configuré dans RIP. Diffère de la longueur du support tirée lors du

chargement de celui-ci. Pour l'impression continue, bien que les marges définies dans

le RIP soient ajoutées, tout paramètre inférieur à 5 mm est remplacé par 5 mm pour

que l'alimentation du support reste exacte.

Valeur sélectionnée pour le paramètre Marge latérale(gauche) dans le menu de

configuration de l'imprimante. Le paramètre par défaut est 5 mm.

Total des valeurs sélectionnées pour les paramètres Position départ impr. et Marge

latérale(droite) dans le menu de configuration de l'imprimante. Le paramètre par

défaut pour Position départ impr. est 0 mm et celui pour Marge latérale(droite) est 5 mm.

*1 La marge configurée et les résultats d'impression peuvent différer en fonction du RIP utilisé. Pour plus

d’informations, consultez l'éditeur du RIP.

*2 Disponible dans le RIP selon le RIP logiciel utilisé. Pour plus d’informations, consultez l'éditeur du RIP.

*3 Respectez les points suivants lors de la définition des marges.

❏ Laissez des marges de plus de 10 mm lors de l'utilisation des plaques de maintien du support. Si les marges sont plus

étroites, l’imprimante risque d’imprimer sur les plaques.

❏ Si la somme des marges droite et gauche et de la largeur de données d'impression dépasse la zone d'impression, une

partie des données n'est pas imprimée.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

97Lors de l'utilisation de rouleaux haute pression (en cas d'utilisation d'un film

transparent ou blanc ou lors de la superposition de couches d'encre)

La zone d'impression est la zone sans les marges configurées lors du positionnement des rouleaux presseurs. (Voir

la zone grisée dans l'illustration ci-dessous.) La flèche indique le sens d’entraînement. « A » indique la position des

A à D désignent les marges des quatre côtés. Pour plus d’informations, voir la section suivante.

Peut être configuré dans RIP. Pour que l'alimentation du support reste précise, si des

paramètres sont inférieurs à 5 mm ou supérieurs à 17 mm, ils sont remplacés par 5 mm

et 17 mm respectivement.

Peut être configuré dans RIP. Diffère de la longueur du support tirée lors du

chargement de celui-ci. Pour l'impression continue, bien que les marges définies dans

le RIP soient ajoutées, tout paramètre inférieur à 5 mm est remplacé par 5 mm pour

que l'alimentation du support reste exacte.

C Gauche *2, *3 Valeur sélectionnée pour le paramètre Marge latérale(gauche) dans le menu de

configuration de l'imprimante. Le paramètre par défaut est 5 mm.

D Droite *2, *3 Total des valeurs sélectionnées pour les paramètres Position départ impr. et Marge

latérale(droite) dans le menu de configuration de l'imprimante. Le paramètre par

défaut pour Position départ impr. est 0 mm et celui pour Marge latérale(droite) est 5 mm.

*1 La marge configurée et les résultats d'impression peuvent différer en fonction du RIP utilisé. Pour plus

d’informations, consultez l'éditeur du RIP.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

98*2 Disponible dans le RIP selon le RIP logiciel utilisé. Pour plus d’informations, consultez l'éditeur du RIP.

*3 Respectez les points suivants lors de la définition des marges.

❏ Quel que soit le paramètre Vérifier taille supp., le point de départ de la marge est situé dans la zone « A » (indiquée par

❏ Si la somme des marges droite et gauche et de la largeur de données d'impression dépasse la zone d'impression, une

partie des données n'est pas imprimée.

La zone grise dans l’illustration ci-dessous indique la zone imprimable. La flèche indique le sens d’entraînement.

Les bords gauche et droit du support reconnus par l'imprimante varient comme indiqué ci-dessous en

fonction des paramètres Vérifier taille supp.

Oui : L'imprimante détecte automatiquement les bords gauche et droit du support chargé.

Lorsque les plaques de maintien du support sont fixées, la distance de 5 mm des rebords gauche et

droit du support est considérée comme le rebord du support.

Les bords du support ne sont pas détectés correctement si les plaques de maintien du support ne

sont pas fixées de manière adéquate.

U « Lorsque l’Unité chargement papier standard est installée » à la page 54

U « Utilisation de l’Unité chargement papier gros rouleaux en option » à la page 60

Non : Le repère le plus long de l'étiquette de l'après-chauffage (voir illustration ci-dessous) sert de position

de référence pour le côté droit du support. Quelle que soit la largeur du support chargé, le bord

gauche du support est défini sur 1 626 mm (64 pouces) à partir de la position de référence du bord

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

99* Lorsque Vérifier taille supp. est défini sur Non, 1 626 mm (64 pouces) est utilisé quelle que soit la largeur du

A à D désignent les marges des quatre côtés. Pour plus d’informations, voir la section suivante.

Peut être configuré dans RIP. Pour que l'alimentation du support reste précise, si des

paramètres sont inférieurs à 5 mm ou supérieurs à 17 mm, ils sont remplacés par 5 mm

et 17 mm respectivement.

Peut être configuré dans RIP. Diffère de la longueur du support tirée lors du

chargement de celui-ci. Pour l'impression continue, bien que les marges définies dans

le RIP soient ajoutées, tout paramètre inférieur à 5 mm est remplacé par 5 mm pour

que l'alimentation du support reste exacte.

Valeur sélectionnée pour le paramètre Marge latérale(gauche) dans le menu de

configuration de l'imprimante. Le paramètre par défaut est 5 mm.

Total des valeurs sélectionnées pour les paramètres Position départ impr. et Marge

latérale(droite) dans le menu de configuration de l'imprimante. Le paramètre par

défaut pour Position départ impr. est 0 mm et celui pour Marge latérale(droite) est 5 mm.

*1 La marge configurée et les résultats d'impression peuvent différer en fonction du RIP utilisé. Pour plus

d’informations, consultez l'éditeur du RIP.

*2 Disponible dans le RIP selon le RIP logiciel utilisé. Pour plus d’informations, consultez l'éditeur du RIP.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

100*3 Respectez les points suivants lors de la définition des marges.

❏ Laissez des marges de plus de 10 mm lors de l'utilisation des plaques de maintien du support. Si les marges sont plus

étroites, l’imprimante risque d’imprimer sur les plaques.

❏ Si la somme des marges droite et gauche et de la largeur de données d'impression dépasse la zone d'impression, une

partie des données n'est pas imprimée.

Si les points suivants ne sont pas respectés lorsque l'option Vérifier taille supp. est sur Non, il est possible que les données

soient imprimées en dehors des côtés gauche et droit du support. L’encre utilisée pour imprimer au-delà des bords du

support tachera l’intérieur de l’imprimante.

❏ Assurez-vous que la largeur des données d'impression ne dépasse pas la largeur du support chargé.

❏ Lorsque le support est chargé à gauche de la position de référence droite, alignez le réglage Position départ impr.

avec la position de réglage du support.

U « Menu Configuration Impr. » à la page 161

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Quand effectuer les différentes opérations de

Pour préserver la qualité d'impression, il est nécessaire d'effectuer une maintenance appropriée à une fréquence

appropriée. La non-exécution d’une maintenance adaptée réduit la durée de vie du produit. Lisez cette section et

effectuez la maintenance de manière appropriée.

Ce document s’accompagne d’une feuille de vérification qui vous permet de déterminer en un clin d’œil quand la

maintenance a été exécutée pour la dernière fois. Imprimez la feuille de vérification pour faciliter la

programmation de la maintenance.

U « Feuille de vérification du nettoyage » à la page 124

U « Feuille de vérification du remplacement des consommables » à la page 136

Nettoyez l'imprimante à la fréquence indiquée dans le tableau ci-dessous. Si le nettoyage est négligé et que

l'imprimante est utilisée avec des taches d'encre, des fibres et de la poussière, les problèmes suivants peuvent se

❏ De l'encre coule des fibres ou de la poussière sur la surface de la buse de la tête d'impression.

❏ Buses obstruées au cours de l'impression.

❏ Impossible de déboucher les buses même après plusieurs opérations de nettoyage des têtes d'impression répétées.

❏ Tête d’impression endommagée.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

102Quand effectuer l'opération Composant à nettoyer

Chaque jour (à la fin de chaque journée

Si la maintenance n'est pas effectuée, l'en-

cre durcit et est difficile à retirer.

❏ Autour de la tête d’impression

U « Nettoyage autour de la tête d’impression (chaque jour) » à la

❏ Autour des capuchons (essuyeur -partie en caoutchouc-, capuchons,

dispositif de nettoyage de l'essuyeur)

U « Nettoyage autour des capuchons (chaque jour) » à la page 111

La procédure est présentée sur la vidéo.

SC-S70600 series U https://www.youtube.com/playlist?

list=PLD67cTLxxk9P6FW3ylGgUd98QUDyAFEGr

Une fois toutes les deux semaines Essuyeur complet et point de fixation et rail de l'essuyeur

U « Nettoyage de tout l'essuyeur et du point de fixation (une fois toutes les

deux semaines) » à la page 117

U « Nettoyage du rail de l'essuyeur (une fois toutes les deux semaines) » à la

La procédure est présentée sur la vidéo.

Une fois par semaine à une fois par mois

Intérieur (Chauffage du cylindre, rouleaux presseurs, plaques de maintien du

support et intérieur de capot de maintenance côté gauche)

U « Nettoyage de l'intérieur de l'imprimante (entre une fois par semaine et

une fois par mois) » à la page 119

En présence de taches d'encre, de fibres

U « Nettoyage du tampon de rinçage (si sale) » à la page 121

Remplacement des consommables

Quand effectuer l'opération Composant à remplacer

Si un avertissement de niveau d’encre fai-

ble s’affiche sur le panneau de comman-

de, nous vous recommandons de rempla-

cer la ou les cartouches d’encre dès que

U « Procédure de remplacement » à la page 126

Lorsqu'un message de préparation et de

remplacement est affiché sur l'écran du

Bidon d'encre résiduelle

U « Mise au rebut de l’encre usagée » à la page 127

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

103Quand effectuer l'opération Composant à remplacer

Une fois tous les trois mois ❏ Essuyeur, dispositif de nettoyage de l’essuyeur

Assurez-vous de remplacez l'essuyeur et son dispositif de nettoyage en

Vous devez aussi les remplacer si l'encre adhère à la partie absorbante

située à l'arrière du dispositif de nettoyage de l'essuyeur ou lorsque la

partie essuyeur est usée ou abimée.

U « Remplacement de l’essuyeur et du dispositif de nettoyage de

l’essuyeur » à la page 129

Vous devez aussi le remplacer si vous ne pouvez pas retirer les fibres ou la

poussière même après le nettoyage, ou si des taches d'encre apparaissent

U « Remplacement du tampon de rinçage » à la page 131

Lorsque les plaques sont déformées ou

Plaques de maintien du support

U « Remplacement des plaques de maintien du support » à la page 132

Quand effectuer l'opération Type

Lorsque le message suivant s'affiche sur

l'écran du panneau de commande (une

fois toutes les 24 heures)

Retirez et secouez les cartouches d'encre

Agitation des cartouches d’encre (couleur d'accompagnement)

U « Agitation » à la page 126

Toutes les trois semaines (aucun message

Agitation des cartouches d’encre (sauf pour les couleurs d'accompagnement)

U « Agitation » à la page 126

❏ Pour vérifier que les buses ne sont

❏ Pour déterminer les couleurs

❏ Apparition de bandes horizontales

ou de couleur inégale

Imprimez un motif de vérification et déterminez quelles buses de couleur sont

U « Recherche de buses obstruées » à la page 137

Si aucune buse n'est obstruée, consultez la section « Apparition de bandes

horizontales ou de couleur inégale » dans « Résolution des problèmes ».

U « Lignes horizontales ou bandes de couleur inégale » à la page 180

Lorsqu'une obstruction est détectée

après avoir vérifié si les buses sont obs-

U « Nettoyage Des Têtes » à la page 138

Si les buses ne sont pas débouchées mê-

me après un nettoyage des têtes d'impres-

sion ou un nettoyage de la zone autour

de la tête d'impression et des capuchons

Nettoyage De La Tête

U « Nettoyage De La Tête » à la page 140

Lorsque vous remarquez des couleurs iné-

gales (zones de densité inégale) dans les

résultats d'impression

U « Rafraîch. Encre » à la page 141

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

104Quand effectuer l'opération Type

Si l'imprimante n'est pas utilisée pendant

une période prolongée (et qu'elle est

Maintenance avant stockage (utiliser la fonction Maint. avt stockage)

Les instructions sur la période de stockage varient en fonction du modèle

d’imprimante utilisé.

U « Stockage prolongé (Maintenance avant stockage) » à la page 142

❏ Lorsque vous n'utilisez pas les

encres d'accompagnement pour

imprimer pendant une période

supérieure à celle indiquée

❏ Lorsque vous recommencez à

utiliser les encres de couleur

Changer Mode couleur (SC-S70600 series uniquement)

Les instructions sur la durée de la période varient en fonction du Mode couleur.

U « Changer Mode couleur (SC-S70600 series uniquement) » à la page 143

Lorsqu'un message suivant s'affiche sur

l'écran du panneau de commande

Appl. la graisse de l'axe du char. sec. Voir

Application de graisse sur la tige du chariot secondaire

U « Application de graisse sur la tige du chariot secondaire » à la page 145

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

105Préparation et notes

Ce dont vous aurez besoin

Préparez les éléments suivants avant de procéder au

nettoyage et au remplacement des pièces. Des lunettes de protection (disponibles dans lecommerce) Pour protéger vos yeux de l’encre et du liquide de

nettoyage. Un masque (disponible dans le commerce) Pour protéger votre nez et votre bouche de l’encre et

du liquide de nettoyage. Un Kit de Maintenance (fourni avec l’imprimante) Pour un nettoyage général.

Le kit contient les éléments suivants.

A Gants 2 B Essuyeur de nettoyage 1 C Tige de nettoyage 50 D Essuyeur stérile 100 E Pince à épiler 1 F Essuyeur * 2 ou 1 G Dispositif de nettoyage de l’es-suyeur *

H Tampon de rinçage * * Les modèles SC-S70600 series et SC-S50600 series sontaccompagnés de deux éléments de chaque, et le modèleSC-S30600 series d'un de chaque.Un Liquide de nettoyage (fourni avec l’imprimante) Utilisez-le pour essuyer des taches d'encre.

Méthode d'utilisation U « Utilisation du Liquide de

nettoyage » à la page 108 Un bac en métal (fourni avec l’imprimante) À utiliser pour déposer les ustensiles de nettoyage, les

consommables usagés ou le liquide de nettoyage placé

dans le conteneur fourni avec l'imprimante.

c Important :Si les tiges de nettoyage usagées sont placéesdirectement sur l’imprimante, elles peuventprovoquer des déformations dues aux composantsdu liquide de nettoyage.Un chiffon doux, une brosse (disponibles dans lecommerce) Utilisez-les pour nettoyer l'intérieur de l'imprimante.

Nous vous recommandons d'utiliser un chiffon qui ne

forme ni fibre ni électricité statique. Un Kit de graissage (fourni avec l’imprimante) À utiliser pour graisser l'axe du chariot secondaire.

Le kit contient les éléments suivants.

A Gants 10 B Outil de graissage 1 C Tige de nettoyage 5 D Tampon 5 E Graisse pour tige du chariot secon-daire(graisse) 1

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

106Lorsque les pièces fournies ont été complètement

utilisées, achetez de nouveaux consommables.

U « Options et consommables » à la page 188

Précautions concernant la

Pour procéder à la maintenance, prenez note des

points suivants. Avant de manipuler les cartouches

d'encre, les Cleaning cartridge (Cartouche de

nettoyage), le liquide de nettoyage, la graisse pour tige

du chariot secondaire ou l'encre usagée, lisez la « fiche

de données de sécurité ».

Vous pouvez la télécharger sur votre site Web Epson

! Attention :❏ Conservez les cartouches d'encre, lesCleaning cartridge (Cartouche de nettoyage),le liquide de nettoyage, la graisse pour tigedu chariot secondaire ou l'encre usagée horsde portée des enfants.❏ Pendant la maintenance, protégez-vous avecdes lunettes, des gants et un masque.En cas de contact de liquides tels que del’encre ou de l'encre usagée avec votre peau,vos yeux ou votre bouche, procédezimmédiatement comme suit:❏ Si le liquide adhère à la peau, rincezimmédiatement en utilisant de grandesquantités d’eau savonneuse. Consultez unmédecin si la peau semble irritée ou en cas dedécoloration de la peau.❏ Si le liquide est projeté dans vos yeux, rincezimmédiatement avec de l’eau. Le non-respectde cette consigne peut entraîner des rougeursau niveau des yeux ou une légère inflammation.Si le problème persiste, consultez un médecin.❏ Si le liquide entre dans votre bouche, consultezimmédiatement un médecin.❏ En cas d’ingestion du liquide, ne faites pasvomir la personne et consultez immédiatementun médecin. En cas de vomissement, du liquidepourrait être bloqué dans la trachée et entraînerun danger.❏ Une fois le bidon d'encre résiduelle remplacéou après avoir utilisé le liquide de nettoyage,lavez-vous bien les mains et rincez-vous bienla bouche. ❏ Retirez le support de l’imprimante avant de

❏ Ne touchez pas aux courroies, aux cartes de

circuit et à toutes les pièces ne nécessitant pas un

nettoyage. Le non-respect de cette consigne peut

entraîner une anomalie de fonctionnement ou

une réduction de la qualité d’impression.

❏ Utilisez uniquement les tiges de nettoyage

fournies ou les tiges contenues dans le kit de

maintenance. Les autres types de tiges, qui

produisent des fibres, endommageront la tête

❏ Utilisez toujours des tiges de nettoyage neuves. La

réutilisation des tiges peut rendre la suppression

des taches encore plus difficile.

❏ Ne touchez pas aux extrémités des tiges de

nettoyage. L’huile présente sur vos mains peut

endommager la tête d’impression.

❏ Les capuchons et la surface des buses ne doivent

pas être en contact avec de l’alcool ou de l’eau.

L’encre se fige lorsqu’elle est mélangée à de l’eau

❏ Touchez un objet métallique avant de commencer

le travail pour décharger l’électricité statique.

Déplacement de la tête

Cette section indique comment positionner la tête

d’impression pour le nettoyage des pièces.

c Important :Veillez à procéder comme suit lors dupositionnement de la tête d’impression. Ledéplacement manuel de la tête d’impression peutentraîner des anomalies de fonctionnement. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

107Touches utilisées dans les paramètres suivants

A Vérifiez que l’imprimante est sous tension et

appuyez sur la touche #.

Le menu Maintenance s’affiche.

B Utilisez les touches d/u pour sélectionner

Maintenance tête et appuyez sur la touche Z.

La tête d'impression se déplace jusqu'à la

position de nettoyage.

Le signal sonore résonne 10 minutes après le retrait de

la tête d'impression (paramètre par défaut). Appuyez

sur la touche Z pour poursuivre le nettoyage. Le

signal sonore résonne de nouveau au bout de dix

Utilisation du Liquide de

Utilisez le liquide de nettoyage pour nettoyer la zone

autour de la tête d'impression, des capuchons et du

tampon de rinçage uniquement. L’utilisation du

liquide de nettoyage sur d’autres parties de

l’imprimante peut endommager l’imprimante.

Avant d'entamer cette procédure, lisez les

informations suivantes :

U « Précautions concernant la maintenance » à la

A Placez le gobelet fourni avec le liquide de

nettoyage sur le plateau métallique et versez-y

environ 10 ml de liquide de nettoyage.

B Trempez la tige de nettoyage dans le liquide de

Veillez à ce que le liquide de nettoyage ne

s’écoule pas de la tige de nettoyage.

Lorsque vous imbibez l'essuyeur stérile de

liquide de nettoyage, utilisez du liquide de

nettoyage versé dans un gobelet.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

108c Important :❏ Ne réutilisez pas le liquide de nettoyage.L'utilisation de liquide de nettoyagepeut rendre la suppression des tachesencore plus difficile.❏ Le liquide de nettoyage, la tige denettoyage et les essuyeurs stériles sontdes déchets industriels. Mettez-les aurebut de la même façon que l'encreusagée.U « Mise au rebut des consommablesusagés » à la page 135❏ Stockez le liquide de nettoyage àtempérature ambiante, à l’abri de lalumière directe du soleil.❏ Après avoir utilisé le liquide denettoyage, veillez à fermer le capuchonintérieur, puis le capuchon extérieur.Omettre de fermer ces capuchonspourrait entraîner une fuite oul'évaporation du liquide de nettoyage. Nettoyage

Nettoyage autour de la tête

d’impression (chaque jour) Si vous remarquez la présence d’encre, de fibres ou depoussière autour de la tête d'impression, nettoyez lazone en procédant comme indiqué ci-dessous.SC-S70600 series, et SC-S50600 series sont équipéesde 2 têtes d'impression. Nettoyez les deux.Avant d'entamer cette procédure, lisez lesinformations suivantes :U « Précautions concernant la maintenance » à lapage 107 A Déplacez la tête d'impression en position demaintenance.U « Déplacement de la tête d’impression » àla page 107 B Une fois la tête d'impression à gauche del'imprimante, ouvrez le capot de maintenancede gauche. C Trempez la tige de nettoyage dans le liquide denettoyage.Utilisez une nouvelle tige de nettoyage et leliquide de nettoyage.U « Utilisation du Liquide de nettoyage » à lapage 108 c Important :❏ Trempez une tige de nettoyage dans leliquide de nettoyage pour chaque étape.❏ Après avoir retiré de l'encre avec unetige de nettoyage, essuyez à l'aide d'unessuyeur stérile.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationMaintenance

109D Essuyez l'encre, les fibres et la poussière collées

sur les pièces identifiées par

Ne touchez pas les pièces encadrées sur

l'illustration ci-dessous. Le non-respect de

cette consigne peut affecter la qualité

* Tête d'impression de droite uniquement

sur le modèle SC-S30600 series.

Tête d'impression de droite sur les modèles

SC-S30600 series, SC-S70600 series et

Tête d'impression de gauche sur les modèles

SC-S70600 series et SC-S50600 series

De l'encre vient facilement se coller dans les

zones indiquées par les flèches. Prenez soin

d'essuyer toute trace d'encre.

Lorsque des fibres ou des poussières sont

collées, détachez-les avec l'extrémité d'une tige

E Appliquez du liquide de nettoyage sur les zones

indiquées par les flèches pour dissoudre les

Lorsque vous appliquez du liquide de

nettoyage, n'appuyez pas trop fort sur les

buses (pièces signalées par

Veillez aussi à déplacer la tige de nettoyage

toujours dans le même sens (ne faites pas

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

110F Imbibez un essuyeur stérile neuf avec le liquide

de nettoyage, puis essuyez la poussière et la

saleté de l'avant, de l'arrière et des côtés de la

G Essuyez les taches d'encre, etc. de la surface de

la tête d'impression en déplaçant l'essuyeur de

nettoyage depuis l'intérieur vers vous une fois.

c Important :Ne faites pas d'aller-retour avec la tige denettoyage.Sinon, la tête d'impression pourrait êtreendommagée. Avant le nettoyage

Sur l'illustration suivante, l'encre sèche et

collée, les fibres et la poussière ont été retirées

Si de l'encre, de la poussière ou des fibres

restent collées, répétez les étapes 6 et 7.

c Important :Si vous retirez les taches de la surface de latête d'impression lorsque celle-ci est sèche,elle pourrait être endommagée. Si la surfaceest sèche, retournez à l'étape 5 pourappliquer du liquide de nettoyage.

H Retirez les taches de l'essuyeur de nettoyage et

conservez-le à l'abri des rayons du soleil.

I Fermez le capot de maintenance gauche.

Ensuite, nettoyez autour des capuchons.

Nettoyage autour des

capuchons (chaque jour)

Prenez soin de nettoyer d'abord les essuyeurs (partie

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

111Le tableau ci-dessous indique le nombre de zones de

nettoyage par modèle d'imprimante.

Dispositif de nettoya-

Avant d'entamer cette procédure, lisez les

informations suivantes :

U « Précautions concernant la maintenance » à la

Nettoyage d'un essuyeur (partie en

caoutchouc) (chaque jour)

Au lieu de suivre cette procédure, nettoyez tout

l'essuyeur et le point de fixation une fois toutes les

U « Nettoyage de tout l'essuyeur et du point de

fixation (une fois toutes les deux semaines) » à la

A Ouvrez le capot de maintenance de droite.

B Trempez la tige de nettoyage dans le liquide de

U « Utilisation du Liquide de nettoyage » à la

C Nettoyez l’avant et l’arrière du caoutchouc sur

l’essuyeur avec une tige de nettoyage. Sur les

modèles SC-S70600 series et SC-S50600 series,

nettoyez les autres essuyeurs de la même façon.

Ensuite, passez au nettoyage des capuchons.

Nettoyage des capuchons (chaque

Pour les modèles SC-S70600 series et SC-S50600

series, nettoyez les deux capuchons.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Ne poussez pas trop fort sur les rebords de la zone

entourant le capuchon et ne touchez pas le côté

interne du capuchon avec une tige de nettoyage

ou la pince à épiler. Vous risquez de déformer la

pièce qui ne pourra plus fermer correctement.

A Trempez la tige de nettoyage dans le liquide de

U « Utilisation du Liquide de nettoyage » à la

B Tenez la tige de nettoyage à plat et essuyez les

bords de tous les capuchons.

C Tenez la tige de nettoyage perpendiculaire et

essuyez la zone externe des capuchons.

Si l'encre forme une pellicule sur la section de

guide à l'avant et à l'arrière des capuchons et si

des fibres collent à l'intérieur du capuchon, voir

la section suivante.

Si rien n'est collé aux capuchons, passez à la

U « Nettoyage du dispositif de nettoyage de

l'essuyeur (chaque jour) » à la page 115

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

113Nettoyage autour des capuchons

Exécutez les procédures suivantes en fonction de l'état

de l'imprimante. Une fois l'opération terminée,

nettoyez le dispositif de nettoyage de l'essuyeur.

U « Nettoyage du dispositif de nettoyage de

l'essuyeur (chaque jour) » à la page 115

Lorsque de l'encre colle à la section de guide

A Trempez la tige de nettoyage dans le liquide de

U « Utilisation du Liquide de nettoyage » à la

B Appliquez du liquide de nettoyage sur la

section de guide et essuyez-la.

Lorsqu'une pellicule d'encre colle à la section de

Si une fine pellicule d'encre reste collée malgré

l'utilisation d'une tige de nettoyage, retirez-la à l'aide

d'une pince à épilée.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

114En présence de poussière ou de fibres dans le

Retirez-les avec l'extrémité d'une tige de nettoyage ou

d'une pince à épiler.

Nettoyage du dispositif de

nettoyage de l'essuyeur (chaque jour)

A Appuyez sur Z dans le panneau de

commande et vérifiez que l'essuyeur est

retourné à l’arrière de l’imprimante.

B Saisissez le dispositif de nettoyage de l'essuyeur

comme indiqué et sortez-le de l’imprimante.

C Posez le dispositif de nettoyage de l'essuyeur

sur sa face avant et vérifiez qu'aucune fibre ou

poussière n'est collée à l'arrière.

Sinon, passez à l’étape 5.

L'encre collée ne pose pas de problème, mais si

une pellicule d'encre se forme autour de la

pièce entourée sur l'illustration ci-dessous, vous

devez remplacer le dispositif de nettoyage de

l'essuyeur par un neuf.

U « Remplacement de l’essuyeur et du

dispositif de nettoyage de l’essuyeur » à la

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

115D Eliminez les fibres ou la poussière collées au

fond du dispositif de nettoyage de l'essuyeur à

l'aide d'une pince à épiler.

E Nettoyez le rail de l'essuyeur une fois toutes les

Si deux semaines ne se sont pas écoulées depuis

la dernière fois que vous avez nettoyé le rail de

l'essuyeur, passez à l'étape 6.

U « Nettoyage du rail de l'essuyeur (une fois

toutes les deux semaines) » à la page 118

F Fixez le dispositif de nettoyage de l’essuyeur.

Placez-le sur le point de fixation et appuyez

jusqu’à ce qu’un déclic confirme la mise en place.

Sur les modèles SC-S70600 series et SC-S50600

series, nettoyez l'autre dispositif de nettoyage

de l'essuyeur de la même façon.

G Une fois le nettoyage terminé, fermez le capot

de maintenance droit et appuyez sur la touche

Les menus se ferment lorsque la tête d’impression

revient en position initiale.

Pour imprimer en continu, procédez à une Vérif

U « Impression de motifs de vérification des buses »

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

116Mise au rebut du liquide de nettoyage, de la tige de

nettoyage et des essuyeurs stériles U « Mise au rebut

des consommables usagés » à la page 135

Nettoyage de tout l'essuyeur et

du point de fixation (une fois

toutes les deux semaines)

Procédez au nettoyage suivant au lieu de nettoyer les

dispositifs de nettoyage (partie en caoutchouc).

U « Nettoyage d'un essuyeur (partie en caoutchouc)

(chaque jour) » à la page 112

Si vous continuez d'utiliser l'imprimante alors que de

l'encre reste collée sur la face inférieure ou sur une

pièce attachée à l'essuyeur, elle pourrait se répandre

autour des capuchons et provoquer une obstruction

irrémédiable des buses, même après nettoyage répété

A Ouvrez le capot de maintenance de droite.

B Tenez l’essuyeur par le point de fixation,

inclinez-le sur la gauche et sortez-le.

C Imbibez l'essuyeur stérile de liquide de

U « Utilisation du Liquide de nettoyage » à la

D Appuyez l'avant et l'arrière de la partie en

caoutchouc de l'essuyeur contre l'essuyeur

stérile et retirez toute encre, poussière et fibre.

Si la section de l'essuyeur s'est détachée ou

brisée, nous recommandons de la remplacer

U « Remplacement de l’essuyeur et du

dispositif de nettoyage de l’essuyeur » à la

E Trempez la tige de nettoyage dans le liquide de

U « Utilisation du Liquide de nettoyage » à la

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

117F Nettoyez toute encre durcie dans la partie

inférieure de l’essuyeur avec la tige de nettoyage.

G Nettoyez toute encre durcie au niveau du point

de fixation de l'essuyeur avec la tige de nettoyage.

H Lorsque vous avez terminé le nettoyage, placez

l'essuyeur sur le point de fixation et appuyez

jusqu’à ce qu’un déclic confirme la mise en place.

Sur les modèles SC-S70600 series et SC-S50600

series, retournez à l'étape 3 pour nettoyer un

autre essuyeur de la même façon.

Ensuite, passez au nettoyage des capuchons.

U « Nettoyage des capuchons (chaque jour) » à la

Nettoyage du rail de l'essuyeur

(une fois toutes les deux

Effectuez cette opération après avoir nettoyé le

dispositif de nettoyage de l'essuyeur lors de l'étape 4.

U « Nettoyage du dispositif de nettoyage de

l'essuyeur (chaque jour) » à la page 115

Si de l'encre colle au rail de l'essuyeur, elle peut

empêcher les essuyeurs de se déplacer et donc de

nettoyer l'encre présente sur les buses de tête

d'impression. Par conséquent, il est impossible de

déboucher les buses même après plusieurs opérations

de nettoyage des têtes d'impression.

c Important :Nettoyer les têtes plus d'une fois toutes les deuxsemaines pourrait entraîner undysfonctionnement.

A Trempez la tige de nettoyage dans le liquide de

U « Utilisation du Liquide de nettoyage » à la

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

118B Essuyez l'encre collée sur les faces supérieure,

droite et gauche du rail de l'essuyeur.

Faces droite et gauche

Sur les modèles SC-S70600 series et SC-S50600

series, nettoyez les rails de l'autre essuyeur de la

Passez à l'étape 6 pour nettoyer le dispositif de

nettoyage de l'essuyeur.

U « Nettoyage du dispositif de nettoyage de

l'essuyeur (chaque jour) » à la page 115

Nettoyage de l'intérieur de

l'imprimante (entre une fois par

semaine et une fois par mois)

Des fibres, de la poussière et de l'encre s'accumulent

sur le chauffeur de cylindre, les rouleaux presseurs et

les plaques de maintien du rouleau. L’encre présente

sur ces surfaces peut être transférée sur le support. En

outre, si des fibres ou de la poussière s'accumulent à

l'intérieur du capot de maintenance gauche, celles-ci

peuvent se coller sur la tête d'impression.

! Attention :❏ Les chauffages et la plaque de maintien dusupport peuvent être chauds, respectez toutesles consignes nécessaires. Le non-respect desconsignes nécessaires peut entraîner desbrûlures.❏ Veillez à ne pas vous coincer les mains ou lesdoigts lors de l’ouverture ou de la fermeturedu capot avant. Le non-respect de cetteconsigne peut entraîner des blessures. c Important :Lors du nettoyage de l'intérieur de l'imprimante,n'utilisez pas de liquide de nettoyage. Lenon-respect de cette consigne peut endommagerdes pièces.

A Assurez-vous que l’imprimante est hors tension

et que l’écran est éteint, puis débranchez le

câble d’alimentation de la prise électrique.

B Laissez l’imprimante reposer pendant une

C Ouvrez le capot avant.

D Soulevez le levier de chargement du support.

E Eliminez les taches sur les rouleaux presseurs à

l'aide d'un chiffon doux et sec.

SC-S70600 series/SC-S50600 series

Essuyez les rouleaux un par un en les faisant

Assurez-vous que le chiffon ne touche pas à

l'arbre situé au dessus des rouleaux (zones

grisées sur l'illustration) lorsque vous

essuyez. Sinon, de la graisse peut adhérer au

chiffon. Si un chiffon taché touche le

rouleau, celui-ci est taché de graisse.

Faites glisser un chiffon sec entre les rouleaux

presseurs et le cylindre et au dessus de la pièce

supérieure des rouleaux presseurs pour essuyer

N'appuyez pas trop fort sur les rouleaux

quand vous les essuyez. Vous risquez de les

F Essuyez les fibres, la poussière et l'encre collée

avec une brosse ou un chiffon doux

préalablement trempé dans de l'eau et bien

Retirez soigneusement les fibres et la poussière

collées dans la rainure du cylindre.

G Essuyez les plaques de maintien du support à

l'aide d'un chiffon doux préalablement trempé

Si un support avec colle a été utilisé,

éliminez la colle à l'aide d'un détergent

neutre dilué. Si de la colle provenant d'un

support adhère à l'arrière des plaques, la

tête d'impression risque de cogner pendant

Plaques coulissantes de maintien du support

Essuyez les fibres et la poussière accumulées sur

la surface sans retirer les plaques de maintien

Lorsque vous utilisez un support auto-adhésif

ou lorsque de l'encre adhère à la surface des

plaques de maintien du support, retirez les

plaques et essuyez les taches des surfaces avant

Une fois les taches éliminées, replacez les

plaques dans leur position initiale.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

120Retrait et fixation des plaques de maintien du

support U « Remplacement des plaques de

maintien du support » à la page 132

Plaques insérables de maintien du support

Retirez les plaques de maintien du support et

éliminez les taches des surfaces avant et arrière.

H Ouvrez le capot de maintenance gauche et

nettoyez-le à l'intérieur.

Essuyez les fibres, la poussière avec une brosse

ou un chiffon doux préalablement trempé dans

de l'eau et bien essoré.

I Une fois le nettoyage terminé, fermez le capot

avant et le capot de maintenance gauche.

Nettoyage du tampon de

Si des fibres ou de la poussière sont collées au tampon

de rinçage, celui-ci peut toucher la tête d'impression et

obstruer les buses. Utilisez la procédure suivante pour

Avant d'entamer cette procédure, lisez les

informations suivantes :

U « Précautions concernant la maintenance » à la

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

121A Déplacez la tête d'impression en position de

U « Déplacement de la tête d’impression » à

B Une fois la tête d'impression à gauche de

l'imprimante, ouvrez le capot de maintenance

C Trempez la tige de nettoyage dans le liquide de

Utilisez une nouvelle tige de nettoyage et le

liquide de nettoyage.

U « Utilisation du Liquide de nettoyage » à la

D Nettoyez la surface supérieure du tampon de

Essuyez les fibres ou la poussière à l'aide de

l'extrémité d'une tige de nettoyage.

c Important :Ne déformez pas la partie métallique de lasurface supérieure. Si ces pièces sontdéformées, elles risquent d'endommager latête d'impression. Si l'encre s'est figée et qu'il est impossible de

retirer les fibres et la poussière, nous

recommandons de remplacer le tampon de

rinçage par un neuf.

U « Remplacement du tampon de rinçage » à

E Fermez le capot de maintenance et appuyez

deux fois sur la touche Z.

Les menus se ferment lorsque la tête

d’impression revient en position initiale.

Mise au rebut du liquide de nettoyage et de la

tige de nettoyage usagées U « Mise au rebut

des consommables usagés » à la page 135

Nettoyage des côtés de

l'Enrouleur papier Automatique

Des taches blanches poudrées ont pu apparaître suite

au frottement du tendeur sur la plaque latérale de

l'enrouleur papier Automatique. Si vous ne retirez pas

ces taches, le tendeur pourrait fonctionner de manière

incorrecte et entraîner un dysfonctionnement de

l'enrouleur. Si des taches se sont formées, nettoyez les

A Relevez le tendeur.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

122B Essuyez à l'aide d'un tissu sec et doux toute

poudre blanche présente dans la zone délimitée

par la ligne pointillée sur l'illustration ci-dessous.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

123Feuille de vérification du nettoyage

Imprimez cette page pour suivre les tâches de maintenance.

Quand effectuer l'opération Composant à nettoyer Date du nettoyage

Chaque jour (à la fin de chaque journée

Si la maintenance n'est pas effectuée, l'en-

cre durcit et est difficile à retirer.

A Autour de la tête d’impression

U « Nettoyage autour de la tête

d’impression (chaque jour) » à la

E–G Autour des capuchons

U « Nettoyage autour des capu-

chons (chaque jour) » à la pa-

Une fois toutes les deux semaines H Rail de l’essuyeur

U « Nettoyage du rail de l'essuy-

eur (une fois toutes les deux se-

maines) » à la page 118

U « Nettoyage de tout l'essuy-

eur et du point de fixation (une

fois toutes les deux semaines) » à

Une fois par semaine à une fois par mois B–C Intérieur

U « Nettoyage de l'intérieur de

l'imprimante (entre une fois par

semaine et une fois par mois) » à

124Quand effectuer l'opération Composant à nettoyer Date du nettoyage

Si sale D Tampon de rinçage

U « Nettoyage du tampon de rin-

çage (si sale) » à la page 121

Agitation et remplacement des

Agitation Comme illustré, tenez la cartouche à l'horizontale etsecouez-la 15 fois dans les deux sens sur environ 5 cmpendant 5 secondes.Lors du remplacement des encres de couleurd'accompagnement, des encres Orange et OrangePlus, secouez-les environ 50 fois en 15 secondes.Lors du remplacement d'une cartouche, retirez-la dusachet et secouez-la. c Important :En raison des caractéristiques de l'encre, lescartouches d'encre de cette imprimante sontsujettes à la formation d’un effet de précipité(dépôt de particules au fond du liquide). Secouezune cartouche neuve avant de l'installer. Aprèsl'avoir installée dans l'imprimante, retirez-larégulièrement pour la secouer. Procédure de remplacement Si un avertissement de niveau d’encre faible s’affiche,nous vous recommandons de remplacer la ou lescartouches d’encre dès que possible. Si l’une descartouches d’encre installées est épuisée, l’impressionne peut pas avoir lieu. c Important :Si le message Cartouche Encre Epuisées'affiche lors de l'utilisation d'encres de couleurd'accompagnement, remplacez rapidement lacartouche usagée par une neuve. Sil'avertissement de cartouche usagée reste affiché,la tête d'impression et d'autres pièces sontpeut-être endommagées.Si une cartouche d’encre est épuisée en coursd’impression, vous pouvez continuer à imprimeraprès avoir remplacé la cartouche d’encre. Toutefois,lorsque vous remplacez l’encre pendant un travaild’impression, vous pouvez éventuellement constaterune différence de couleur selon les conditions deséchage.La procédure suivante explique comment remplacerune cartouche d'encre et une cartouche de nettoyage. c Important :Epson recommande d’utiliser des cartouchesd’encre Epson authentiques. Epson ne peut pasgarantir la qualité ou la fiabilité des encres nonauthentiques. L’utilisation d’encres nonauthentiques peut provoquer des dommages quine sont pas couverts par la garantie Epson, etpeut, dans certains cas, générer un comportementerratique de l’imprimante. Les informations sur leniveau des encres non authentiques risquent dene pas s’afficher, et l’utilisation d’encre nonauthentique est enregistrée pour une utilisationpossible par le support de service. A Vérifiez que l’imprimante est sous tension. B Soulevez le levier de verrouillage de lacartouche que vous souhaitez remplacer.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationMaintenance

126C Insérez un doigt dans le creux au niveau de la

partie supérieure de la cartouche et tirez la

cartouche vers vous.

c Important :De l’encre peut rester autour de l’orifice desortie de l’encre des cartouches d’encreretirées. Veillez à ne pas salir d’encre la zoneadjacente lorsque vous retirez les cartouches.

D Tenez la cartouche à l'horizontale et secouez-la

15 fois dans les deux sens sur environ 5 cm

Pour les encres de couleur d'accompagnement,

Orange et Orange Plus, secouez-les environ 50

fois en 15 secondes.

E Faites correspondre la couleur de la cartouche

avec la couleur de l’étiquette sur l’imprimante

F Abaissez le levier de verrouillage pour

enclencher la cartouche.

Répétez les étapes 2 à 6 pour remplacer d’autres

c Important :Installez toutes les cartouches d’encre danschaque logement. L’impression estimpossible lorsque tous les logements ne sontpas occupés. Mise au rebut U « Mise au rebut des

consommables usagés » à la page 135

Mise au rebut de l’encre usagée

Veillez à remplacer le bidon d'encre résiduelle lorsque

le message suivant s’affiche sur le panneau de

❏ Préparez une bouteille d'encre usagée vide.

❏ Remplacer rés. encre usagée et appuyer sur Z.

Laissez l’encre usagée dans le bidon d'encre résiduelle

pour la mise au rebut, ne la transférez pas dans un

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

127c Important :Pendant l'impression, ou pendant quel'imprimante effectue les opérations ci-dessous, neretirez pas le bidon d'encre résiduelle sauf si lesinstructions à l'écran vous y invitent. Lenon-respect de cette consigne peut entraîner desfuites d’encre.❏ Nettoyage Des Têtes❏ Nettoyage De La Tête❏ Rafraîch. Encre❏ Maint. avt stockage❏ Changer Mode couleur Compteur encre usagée

L’imprimante suit la consommation d’encre et affiche

un message lorsque le compteur atteint le niveau

d’avertissement. Si vous suivez les instructions du

message et que vous remplacez le bidon d'encre

résiduelle, le compteur d'encre usagée s'efface

Si vous remplacez le bidon d'encre résiduelle avant d'y

être invité par un message, exécutez l'option

Compteur encre usagée dans le menu Maintenance

après le remplacement.

U « Menu Maintenance » à la page 164

c Important :Si vous remplacez le bidon d'encre résiduelleavant d'y être invité par un message, effaceztoujours le compteur d'encre usagée. Sinon,l'intervalle de remplacement du bidon d'encrerésiduelle ne sera plus notifié au bon moment lorsdu prochain message. Remplacement du Bidon d'encre

Procédez comme suit pour remplacer les pièces.

Avant d'entamer cette procédure, lisez les

informations suivantes :

U « Précautions concernant la maintenance » à la

A Retirez le bidon d'encre résiduelle du support

de bidon d'encre résiduelle.

B Insérez le tube d’encre usagée dans le goulot du

nouveau bidon d'encre résiduelle et placez le

bidon d'encre résiduelle dans le support.

Fermez bien le couvercle du bidon d'encre

c Important :Vous aurez besoin du couvercle du bidond'encre résiduelle lors de la mise au rebut del’encre usagée. Conservez le couvercle dansun lieu sûr, ne le jetez pas.

C Appuyez sur la touche Z.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

128D Vérifiez de nouveau pour vous assurer qu'un

nouveau bidon d'encre résiduelle a été installé

correctement. Appuyez sur la touche Z pour

réinitialiser le compteur d'encre résiduelle.

c Important :Vérifiez que le tube d’encre usagée est insérédans le goulot du bidon d’encre résiduelle. Sile tube n’est pas inséré dans le bidon, del’encre sera projetée tout autour. Mise au rebut des bidon d'encre résiduelle

U « Mise au rebut » à la page 135 usagés

Remplacement de l’essuyeur et

du dispositif de nettoyage de

Procédez comme suit pour remplacer les pièces.

Avant d'entamer cette procédure, lisez les

informations suivantes :

U « Précautions concernant la maintenance » à la

c Important :Laissez sur le plateau en métal le dispositif denettoyage de l'essuyeur et l'essuyeur retirés,jusqu'à leur mise au rebut. Si vous le posezdirectement sur l'imprimante, il peut laisser destraces qui, en raison des caractéristiques del’encre, peuvent être difficiles à retirer.

A Déplacez la tête d'impression en position de

U « Déplacement de la tête d’impression » à

B Une fois la tête d'impression à gauche de

l'imprimante, ouvrez le capot de maintenance

C Retirez le dispositif de nettoyage de l’essuyeur.

Saisissez le dispositif de nettoyage comme

indiqué et sortez-le de l’imprimante.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

129D Insérez un nouveau dispositif de nettoyage de

Placez-le sur le point de fixation et appuyez

jusqu’à ce qu’un déclic confirme la mise en place.

E Retirez l’essuyeur.

Tenez l’essuyeur par le point de fixation,

inclinez-le sur la gauche et sortez-le.

F Insérez un nouvel essuyeur.

Placez-le sur le point de fixation et appuyez

jusqu’à ce qu’un déclic confirme la mise en place.

Sur les modèles SC-S70600 series et SC-S50600

series, retournez à l'Étape 2 pour remplacer un

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

130G Fermez le capot de maintenance et le menu de

Si le bouton Z est enfoncé une fois, l'essuyeur

se déplace du côté intérieur. Si le bouton Z

est enfoncé à nouveau, la tête d'impression

revient à sa position normale et le menu se ferme.

Mise au rebut des essuyeurs et des dispositifs de

nettoyage d'essuyeur usagés U « Mise au

rebut » à la page 135

Remplacement du tampon de

Procédez comme suit pour remplacer les pièces.

Avant d'entamer cette procédure, lisez les

informations suivantes :

U « Précautions concernant la maintenance » à la

A Déplacez la tête d'impression en position de

U « Déplacement de la tête d’impression » à

B Une fois la tête d'impression à gauche de

l'imprimante, ouvrez le capot de maintenance

C Retirez le tampon de rinçage.

Saisissez la languette comme indiqué ci-dessous

et sortez le tampon de l’imprimante.

Attendez que l'encre cesse de couler de la

surface inférieure du tampon de rinçage.

Retirez le tampon et placez-le dans le bac en

c Important :Laissez le tampon de rinçage retiré sur leplateau en métal, jusqu'à sa mise au rebut.Si vous le posez directement surl'imprimante, il peut laisser des traces qui,en raison des caractéristiques de l’encre,peuvent être difficiles à retirer. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

131D Insérez un nouveau tampon de rinçage.Insérez les deux crochets du tampon de rinçagedans les fentes, comme indiqué, et appuyez surla languette jusqu’à ce qu’un déclic confirme lamise en place du tampon. E Fermez le capot de maintenance et le menu deconfiguration.Si le bouton Z est enfoncé une fois, l'essuyeurse déplace du côté intérieur. Si le bouton Zest enfoncé à nouveau, la tête d'impressionrevient à sa position normale et le menu se ferme.Mise au rebut des tampons de rinçage usagésU « Mise au rebut » à la page 135 Remplacement des plaques de

maintien du support Lorsque les plaques de maintien du support fourniesavec l'imprimante sont déformées ou endommagées,remplacez-les par de nouvelles.Plaques de maintien du support disponibles surl'imprimanteU « Options et consommables » à la page 188 c Important :❏ Si vous continuez d'utiliser une plaque demaintien du support déformée ouendommagée, vous risquez d'endommager latête d'impression.❏ Lorsque vous remplacez les plaquesinsérables de maintien du support,remplacez en même temps les plaques gaucheet droite par des plaques coulissantes demaintien du support. Procédure de remplacement

A Retirez le support et appuyez sur la touche Ppour éteindre l'imprimante.U « Remplacement et retrait du support » à lapage 68 B Ouvrez le capot de maintenance gauche et lecapot avant. C Retirez la plaque de maintien du support.Retirez la plaque coulissante de maintien dusupport en suivant les étapes ci-dessous.(1) Tout en tenant les languettes de la plaque demaintien du support des deux côtés, déplacezla plaque sur le bord gauche du cylindre. c Important :Assurez-vous de retirer la plaque demaintien du support depuis le bord gauchedu cylindre. Si vous la retirez depuis le borddroit, elle tombera dans l'imprimante etentraînera un dysfonctionnement.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationMaintenance 132(2) Retirez la plaque de maintien du support de

gauche, puis retirez celle de droite.

D Insérez une nouvelle plaque de maintien du

support dans le bord gauche du cylindre.

Si vous insérez la plaque de maintien du

support dans le bord droit, elle tombera

dans l'imprimante et entraînera un

Lors de l'insertion de la plaque, vérifiez les deux

(1) Alignez la ligne blanche du cylindre avec celle

de la plaque de maintien du support.

(2) Tout en appuyant le bord de la plaque métalli-

que contre le cylindre, accrochez les pattes à

l'avant du cylindre.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

133E Vérifiez que les deux pattes situées à l'arrière de

la plaque de maintien du support sont

solidement accrochées, comme sur

l'illustration, sans laisser d'espace entre la

plaque et le cylindre.

(1) Loquet à l'arrière du trou carré : rainure face à

(2) Loquet à l'arrière de la languette : angle avant

Si les deux pattes d'accrochage ne sont pas

positionnées correctement, retournez à

l'étape 3 pour recommencer. Sinon, la tête

pourrait être endommagée.

F Tout en tenant les languettes de chaque plaque

de maintien du support des deux côtés,

déplacez les plaques sur les bords gauche et

droit du cylindre respectivement.

Le fait de relâcher la languette fixe la plaque de

maintien du support.

G Fermez le capot de maintenance gauche et le

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

134Mise au rebut des

Les tiges de nettoyage usagées, le liquide de nettoyage

sale, les bidon d'encre résiduelle, les essuyeurs, les

dispositifs de nettoyage des essuyeurs, les tampons de

rinçage et les supports de post-impression sont des

déchets industriels.

Mettez-les au rebut conformément aux lois et

réglementations locales. Par exemple, contactez un

organisme de recyclage des déchets industriels pour

les mettre au rebut. Dans ce cas, transmettez la « fiche

de données de sécurité » à l'organisme de recyclage

des déchets industriels.

Vous pouvez la télécharger sur votre site Web Epson

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

135Feuille de vérification du remplacement des consommables

Imprimez cette page pour suivre les tâches de maintenance.

Quand effectuer l'opération Composant à remplacer Date du nettoyage

Lorsqu'un message de remplacement est

affiché sur l'écran du panneau de com-

B Bidon d'encre résiduelle

U « Mise au rebut de l’encre usa-

U « Procédure de remplace-

ment » à la page 126

Une fois tous les trois mois

Assurez-vous de remplacez l'essuyeur et

son dispositif de nettoyage en même

E Dispositif de nettoyage de l’es-

U « Remplacement de l’essuy-

eur et du dispositif de nettoyage

de l’essuyeur » à la page 129

U « Remplacement du tampon

de rinçage » à la page 131

Lorsque les plaques sont déformées ou

A Plaques de maintien du support

U « Remplacement des plaques

de maintien du support » à la pa-

136Autre maintenance

Recherche de buses obstruées

Nous vous recommandons de vérifier que les buses ne

sont pas obstruées lors de chaque impression afin de

garantir la qualité d’impression.

Procédures de vérification des

Vous pouvez vérifier que les buses ne sont pas

obstruées de trois manières.

L’imprimante vérifie automatiquement que les

buses ne sont pas obstruées à intervalles définis,

en analysant un motif de test avec un capteur lors

de son impression. En présence d’une

obstruction, l’imprimante exécute une option

présélectionnée, Arrêter impression ou

Poursuivre impression.

U « Menu Configuration Impr. » à la page 161 Remarque :❏ L’option Vérif Buses Auto n’est pasdisponible dans les conditions suivantes :impression de motifs de vérification des buseset vérification de l'obstruction des buses.❏ L'encre blanche est utilisée en mode 10couleurs (SC-S70600 series) ou Mode 5C(SC-S50600 series). La vérification peutquand même être effectuée avec d'autrescouleurs.❏ Le support est transparent ou coloré. ❏ L’option 2.5 est sélectionnée pour le paramètre Écart Du Cylindre dans lemenu de configuration.❏ Si l’imprimante est exposée à la lumièredirecte du soleil ou aux interférences d’autressources de lumière ambiante, vous ne pouvezpas utiliser la fonction Vérif Buses Auto Sic'est le cas, protégez l'imprimante des sourcesde lumière. ❏ Impr motif vérif buses

À intervalles définis, l’imprimante imprime un

motif de test au début de l’impression normale.

Une fois l’impression terminée, vous pouvez

inspecter visuellement le motif pour déterminer si

l’impression précédente ou suivante présente des

couleurs pâles ou manquantes.

Utilisez l’option Impr motif vérif buses avec les

supports non adaptés à l’utilitaire Vérif Buses

Auto ou si vous pensez que l’exécution de l’option

Vérif Buses Auto prendrait trop de temps.

U « Menu Configuration Impr. » à la page 161

❏ Motif de buses à la demande

Vous pouvez imprimer des motifs de buses dans

la mesure requise et les inspecter visuellement

afin de déterminer si les buses sont obstruées.

En fonction de la largeur du support utilisé, vous

pouvez économiser du support en imprimant des

motifs de test supplémentaires dans l'espace situé

à côté du motif actuel :

❏ Si la largeur est supérieure ou égale à

51 pouces mais inférieure à 64 pouces, vous

pouvez imprimer jusqu'à trois motifs (un

sur la gauche, un au centre et un à droite).

❏ Si la largeur est supérieure ou égale à

34 pouces mais inférieure à 51 pouces, vous

pouvez imprimer jusqu'à deux motifs (un

sur la gauche et un sur la droite).

Vous ne pouvez pas imprimer de motifs côte à

côte si le support fait moins de 34 pouces de large

ou si Vérifier taille supp. est sur Non.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

137Impression de motifs de vérification

des buses Touches utilisées dans les paramètres suivants A Vérifiez que l’imprimante est prête et appuyezsur la touche #.Le menu Maintenance s’affiche. B Sélectionnez Vérif Buses, choisissez uneposition et appuyez sur la touche Z.Un motif des buses est imprimé. C Si nécessaire, découpez le support et vérifiez lesmotifs imprimés.Exemple de buses propresLe motif ne contient pas d’écarts.Exemple de buses obstruéesProcédez à un nettoyage de la tête s’il manquedes segments au niveau du motif.U « Nettoyage Des Têtes » à la page 138 c Important :Débouchez toujours les buses de toutes lescouleurs avant de recommencer à l'utiliser.Si les buses obstruées (y compris les busesobstruées pour les couleurs non utilisées)restent obstruées lors de l'impression aprèsla reprise, il est alors impossible dedéboucher les buses. D Les menus se ferment une fois l’impressionterminée.Pour imprimer le motif de test après nettoyagedans l'espace situé à côté du motif actuel,appuyez sur la touche u pour rembobiner lesupport jusqu'à ce que la position de départ del'impression soit alignée avec les rouleauxpresseurs. Nettoyage Des Têtes Si le motif des buses présente des segments pâles oumanquants, il est possible que vous puissiezdésobstruer les buses en nettoyant la tête d’impression.Il n’est pas nécessaire de nettoyer la tête si les résultatsde l’impression ne présentent pas de zones pâles ouautres problèmes de couleurs.Vous pouvez également nettoyer la tête lorsquel’impression est interrompue. Notez cependant que lesteintes peuvent changer lorsque vous reprenezl’impression.Niveau de nettoyage de la têteTrois niveaux de nettoyage de la tête sont disponibles.Commencez par sélectionner Exécuter (léger). Si lemotif présente toujours des segments pâles oumanquants une fois le nettoyage de la tête exécuté une fois, utilisez l’option Exécuter (moyen) ou Exécuter (lourd).Options de maintenance automatiqueL’imprimante dispose d’options de maintenanceautomatique pratiques qui permettent de procéder aunettoyage de la tête à intervalles définis commeindiqué ci-dessous.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationMaintenance 138❏ Nettoyage Régulier

Le nettoyage de la tête est automatiquement

exécuté à intervalles sélectionnés d’1 à 240 heures.

U « Menu Configuration Impr. » à la page 161

Le nettoyage de la tête est automatiquement

exécuté à intervalles sélectionnés d’1 à 10 pages.

U « Menu Configuration Impr. » à la page 161

Procédure de nettoyage de la tête

Touches utilisées dans les paramètres suivants

A Appuyez sur la touche # lorsque l’imprimante

est prête à imprimer pour afficher le menu

Appuyez sur la touche # lorsque l’impression

est interrompue pour accéder à l’étape 3.

B Utilisez les touches d/u pour sélectionner

Nettoyage et appuyez sur la touche Z.

C Sélectionnez les buses à nettoyer.

Sélectionnez cette option si tous les motifs de

vérification des buses présentent des segments

pâles ou manquants. Si vous sélectionnez

l’option Toutes les buses, passez à l’étape 5.

Sélectionnez cette option si seuls certains des

motifs numérotés (séries de buses) de

vérification des buses présentent des segments

pâles ou manquants. Vous pouvez sélectionner

plusieurs séries de buses.

D Sélectionnez les séries de buses à nettoyer.

❏ Utilisez les touches d/u pour sélectionner les

séries de buses qui présentent des segments pâles

ou manquants au niveau du motif de vérification

des buses et appuyez sur la touche Z.

❏ Une fois les séries que vous souhaitez nettoyer

sélectionnées, sélectionnez Continuer et appuyez

E Sélectionnez un niveau de nettoyage et appuyez

F Le nettoyage de la tête est exécuté.

Le menu se ferme une fois le nettoyage terminé.

Imprimez un motif de buses et inspectez les

résultats pour déterminer si le problème a été

U « Impression de motifs de vérification des

buses » à la page 138

Si l’impression a été interrompue à l’étape 1,

elle reprend une fois le nettoyage de la tête

terminé. Examinez l’impression pour

confirmer que le problème a été résolu.

Si les buses ne sont pas débouchées même après des

nettoyages de têtes d'impression répétées, la zone

autour de la tête d'impression est peut-être tachée.

Consultez les sections suivantes et nettoyez chaque

U « Nettoyage autour de la tête d’impression

(chaque jour) » à la page 109

U « Nettoyage autour des capuchons (chaque jour) »

U « Nettoyage du tampon de rinçage (si sale) » à la

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

139Si les buses ne peuvent pas être débouchées par le

nettoyage, effectuez Nettoyage De La Tête dans le

U « Nettoyage De La Tête » à la page 140

Nettoyage De La Tête

Si les buses ne peuvent pas être débouchées même

après plusieurs nettoyages successifs de la tête et un

nettoyage autour de la tête d'impression, utilisez la

fonction Nettoyage De La Tête du menu Maintenance.

Vérifiez les couleurs présentant des segments pâles ou

manquants dans le motif de contrôle des buses, et

sélectionnez-les dans les éléments de menu ci-dessous. SC-S70600 series/SC-S30600 seriesÉlément ExplicationXX/XX * Nettoyez uniquement la busede la couleur sélectionnée. Sé-lectionnez cet élément lorsquedes segments pâles ou man-quants de la couleur indiquéesont détectés.Toutes les buses Nettoyez toutes les buses. Sé-lectionnez cet élément lorsquedes segments pâles ou man-quants sont détectés pour tou-tes les couleurs.* « XX » indique un code couleur d'encre.SC-S50600 seriesÉlément ExplicationHead1 XX/XX * Head2 XX/XX * Nettoyez uniquement la busede la couleur sélectionnée. Sé-lectionnez cet élément lorsquedes segments pâles ou man-quants sont détectés sur unecouleur spécifique.Head1 Toutes les busesHead2 Toutes les busesNettoyez toutes les busesd'une tête d'impression. Sélec-tionnez cet élément lorsquedes segments pâles ou man-quants sont détectés pour tou-tes les couleurs d'une tête d'im-pression.Élément ExplicationToutes les buses Nettoyez toutes les buses desdeux têtes d'impression. Sélec-tionnez cet élément lorsquedes segments pâles ou man-quants sont détectés pour tou-tes les couleurs des deux têtesd'impression.* « XX » indique un code couleur d'encre. Utilisez des Cleaning cartridge (Cartouche de

nettoyage) (disponibles séparément) pour Nettoyage

De La Tête. Le nombre de Cleaning cartridge

(Cartouche de nettoyage) requises est indiqué

❏ Lors de la spécification des couleurs avant le

❏ Pour nettoyer toutes les buses : voir ci-dessous. Nom du pro- duit Mode couleur CartouchesSC-S70600 series 10 couleurs 109 couleurs 98 couleurs (nonfixes) 8

*1 8 couleurs (fixes) 8SC-S50600 se- ries

*2 Mode 5C 10 (5)Mode 4C 8 (4)SC-S30600 series - 4*1 Huit cartouches sont nécessaires, sans compter les deuxfournies.*2 Le nombre entre parenthèses correspond au nombre de cartouches requises lorsque l'option Head1 Toutes les

buses ou Head2 Toutes les buses est sélectionnée.

Procédure de Nettoyage De La Tête

c Important :Si la quantité d'encre restante ou de liquide denettoyage est insuffisante, la fonction peutéchouer. Ayez toujours des cartouches neuves àdisposition si la situation se présente. EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

140Touches utilisées dans les paramètres suivants

A Vérifiez que l’imprimante est prête et appuyez

Le menu Maintenance s’affiche.

B Utilisez les touches d/u pour sélectionner

Nettoyage De La Tête et appuyez sur la touche

C Utilisez les touches d/u pour sélectionner l'un

des modes et appuyez sur la touche Z.

Ensuite, suivez les instructions qui s’affichent à l’écran

pour remplacer la cartouche. Lorsque Prêt s'affiche

sur l'écran, le nettoyage de la tête est terminé.

Imprimez un motif de buses et inspectez les résultats

pour déterminer si le problème a été résolu.

U « Impression de motifs de vérification des buses »

Sur les modèles SC-S70600 series ou SC-S50600 series,

si une seule tête d'impression présente une buse

bouchée impossible à déboucher par le nettoyage de la

tête, vous pouvez continuer à imprimer avec la tête

non bouchée en utilisant le paramètre Mode tête du

menu Configuration Impr.

U « Menu Configuration Impr. » à la page 161

Si vous ne parvenez pas à déboucher les buses,

contactez votre revendeur ou l’assistance Epson.

Lorsque vous remarquez des couleurs hétérogènes

(zones de densité inégale) dans les résultats

d'impression, lancez un Rafraîch. Encre.

Touches utilisées dans les paramètres suivants

A Vérifiez que l’imprimante est prête et appuyez

Le menu Maintenance s’affiche.

B Utilisez les touches d/u pour sélectionner

Rafraîch. Encre et appuyez sur la touche Z.

C Sélectionnez une rangée de buses pour

Les menus disponibles varient en fonction du

produit ou du Mode couleur.

Mode 9 couleurs/10 couleurs, Mode 5C)

Sélectionnez le menu approprié en fonction de

l'élément (couleur d'impression) si vous

détectez une hétérogénéité des couleurs.

Lorsque vous remarquez des couleurs inégales

dans toutes les zones, exécutez les fonctions des

deux menus les unes après les autres.

Hétérogénéité des couleurs

d'accompagnement : MS/WH ou WH EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

141Hétérogénéité des couleurs autres que les

couleurs d'accompagnement : Tous (sauf MS/

WH) ou Tous (sauf WH)

Mode 8 couleurs (SC-S70600 series), Mode

4C (SC-S50600 series), SC-S30600 series

La fonction Toutes les buses est exécutée.

La fonction Rafraîch. Encre est exécutée.

(Maintenance avant stockage)

Si l'imprimante ne doit pas être utilisée pendant une

période prolongée (et qu'elle est éteinte), exécutez la

fonction Maint. avt stockage du menu Maintenance

avant de la stocker. La non exécution de la

maintenance avant stockage entraine des obstructions

Utilisez des Cleaning cartridge (Cartouche de

nettoyage) (disponibles séparément) pour l'opération

de Maint. avt stockage.

Le tableau ci-dessous contient les instructions

relatives aux intervalles de stockage pour la Maint. avt

stockage et le nombre de Cleaning cartridge

(Cartouche de nettoyage) nécessaires en fonction du

SC-S70600 series (mode 10 couleurs) Intervalle Cartouches Couleurs7 à 13 jours * 2MS/WH2 semaines ou plus 10 Toutes les buses(toutes les cou-leurs)* Si l'intervalle de stockage est court, vous pouvez exécuter laMaint. avt stockage pour les encres de couleursd'accompagnement seulement. SC-S70600 series (mode 9 couleurs) Intervalle Cartouches Couleurs7 à 13 jours *

1WH Intervalle Cartouches Couleurs2 semaines ou plus 9 Toutes les buses(toutes les cou-leurs sauf WH(Blanc))* Si l'intervalle de stockage est court, vous pouvez exécuter laMaint. avt stockage pour les encres de couleursd'accompagnement seulement. SC-S70600 series (mode 8 couleurs) Intervalle Cartouches Couleurs2 semaines ou plus 8 Toutes les buses(toutes les cou-leurs) SC-S50600 series (Mode 5C) Intervalle Cartouches Couleurs7 à 20 jours *

2WH 3 semaines ou plus 10 Toutes les buses(toutes les cou-leurs)* Si l'intervalle de stockage est court, vous pouvez exécuter laMaint. avt stockage pour les encres de couleursd'accompagnement seulement. SC-S50600 series (Mode 4C) Intervalle Cartouches Couleurs3 semaines ou plus 8 Toutes les buses(toutes les cou-leurs) SC-S30600 series Intervalle Cartouches Couleurs1 mois ou plus 4 Toutes les buses(toutes les cou-leurs) c

Après avoir exécuté Maint. avt stockage pour les

encres de couleur d'accompagnement

uniquement, vous devez charger l'encre de

couleur d'accompagnement si vous souhaitez

appliquer la maintenance avant stockage à

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

142Opérations de maintenance avant

c Important :Si la quantité d'encre restante ou de liquide denettoyage est insuffisante, la fonction peutéchouer. Ayez toujours des cartouches neuves àdisposition si la situation se présente.Touches utilisées dans les paramètres suivants A Vérifiez que l’imprimante est prête et appuyezsur la touche #.Le menu Maintenance s’affiche.

B Utilisez les touches d/u pour sélectionner Maint. avt stockage et appuyez sur la toucheZ. C Sélectionnez le menu souhaité et appuyez sur latouche Z.Lorsque vous n'utilisez pas d'encres decouleur d'accompagnementSélectionnez Toutes les buses.Lorsque vous utilisez des encres de couleurd'accompagnementVous pouvez sélectionner MS/WH (SC-S70600series : mode 10 couleurs), WH (SC-S70600series : mode 9 couleurs, SC-S50600 seriesMode 5C), ou Toutes les buses en fonction dela durée de stockage.Suivez les instructions qui s’affichent à l’écran pourremplacer la cartouche.Respectez les consignes suivantes lors du stockage del'imprimante et des cartouches d'encre préalablementretirées.U « Remarques sur l’absence d’utilisation del’imprimante » à la page 27U « Remarques sur la manipulation des cartouchesd’encre » à la page 28 Réutilisation de l'imprimante

c Important :Lors de la réutilisation de l'imprimante, chargezles cartouches d'encre. Lors de l'installation decartouches d'encre déjà utilisées, munissez-vouspar précaution de cartouches d'encre neuves.Mettez l'imprimante sous tension et suivez lesinstructions à l'écran.Lors de la première utilisation après réutilisation,effectuez une vérification des buses et confirmezqu'elles ne sont pas obstruées.U « Impression de motifs de vérification des buses »à la page 138 Changer Mode couleur

(SC-S70600 series uniquement) L'imprimante consomme régulièrement de l'encrepour la maintenance automatique. Lorsque vousn'imprimez pas à l'aide de couleursd'accompagnement pendant une durée supérieure àcelle indiquée, installez une Cleaning cartridge(Cartouche de nettoyage) à la place de la couleurd'accompagnement en utilisant la fonction ChangerMode couleur, afin de réduire la consommationd'encre de couleur d'accompagnement. Cette fonctionn'est toutefois disponible qu'en mode 8 couleurs(fixes).Pour reprendre l'impression avec l'encre de couleurd'accompagnement, retournez au mode couleur del'encre de couleur d'accompagnement.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationMaintenance 143Exécutez la fonction Changer Mode couleur du

panneau de commande. Sa durée est d'environ 1 heure

mais varie selon le mode couleur spécifié.

Le section qui suit présente la fonction Changer

Mode couleur ainsi que le type et le nombre de

cartouches requises pour son exécution.

Si la durée d'inutilisation des encres de couleur

d'accompagnement est inférieure aux durées

recommandées ci-dessous, nous vous

déconseillons de modifier le mode couleur car la

consommation d'encre augmente en cas de

changement de mode couleur.

Sortie du mode 10 couleurs

❏ Lorsque vous n'utilisez pas uniquement l'encre

Metallic Silver (Métallique) pendant trois mois

Sélectionnez 9 couleurs.

Une Cleaning cartridge (Cartouche de nettoyage)

❏ Lorsque vous n'utilisez pas les deux encres de

couleur d'accompagnement pendant trois mois

Sélectionnez 8 couleurs (non fixes).

Deux Cleaning cartridge (Cartouche de

nettoyage) sont nécessaires.

Sortie du mode 9 couleurs

❏ Lorsque vous recommencez à utiliser l'encre

Metallic Silver (Métallique) :

Sélectionnez 10 couleurs.

Une cartouche d'encre Metallic Silver

(Métallique) est nécessaire.

❏ Lorsque vous n'utilisez pas l'encre White (Blanc)

avec l'encre Metallic Silver (Métallique) pendant

Sélectionnez 8 couleurs (non fixes).

Une Cleaning cartridge (Cartouche de nettoyage)

Sortie du mode 8 couleurs (non fixes)

❏ Lorsque vous recommencez à utiliser uniquement

l'encre White (Blanc) :

Sélectionnez 9 couleurs.

Une cartouche d'encre White (Blanc) est

❏ Lorsque vous recommencez à utiliser les deux

couleurs d'accompagnement :

Sélectionnez 10 couleurs.

Une cartouche d'encre White (Blanc) et une

cartouche Metallic Silver (Métallique) sont

nécessaires respectivement.

* La période standard est indiquée, dans les conditions

d'utilisation suivantes.

❏ L’imprimante est en permanence sous

❏ Nombre de jours d'utilisation par mois : 20

Procédure Changer Mode couleur

Si la quantité d'encre restante ou de liquide de

nettoyage est insuffisante, la fonction peut échouer.

est affiché sur le niveau de la cartouche

d'encre, effectuez l'opération dans les

meilleurs délais. La fonction ne peut pas être

exécutée si l'erreur

Epuisée est affichée.

❏ Ayez toujours des cartouches neuves à

disposition si la situation se présente.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

144Touches utilisées dans les paramètres suivants

A Vérifiez que l’imprimante est prête et appuyez

Le menu Maintenance s’affiche.

B Utilisez les touches d/u pour sélectionner

Changer Mode couleur et appuyez sur la

C Utilisez les touches d/u pour sélectionner l'un

des modes et appuyez sur la touche Z.

Ensuite, suivez les instructions qui s’affichent à l’écran

pour remplacer la cartouche.

Respectez les consignes suivantes lors du stockage des

cartouches d'encre préalablement retirées.

U « Remarques sur la manipulation des cartouches

d’encre » à la page 28

Application de graisse sur la

tige du chariot secondaire

Si le message Appl. la graisse de l'axe du char. sec.

Voir manuel. s'affiche sur l'écran du panneau de

commande, effectuez un graissage à l'aide du kit

fourni avec l'imprimante.

Remarques relatives au graissage L'axe du chariot secondaire est l'axe A. Veillez à ne pas toucher l'axe B (axe de chariot

principal) avec les outils de graissage au cours de

l'opération. L'imprimant pourrait ne pas fonctionner

correctement si de la graisse était retirée de l'axe B. La graisse de l'axe du chariot secondaire estréservée à l'axe A. Elle ne peut être utilisée pour l'axe B.

La photo illustre le modèle SC-S70600 series.

Procédure de graissage

Avant d'entamer cette procédure, lisez les

informations suivantes :

U « Précautions concernant la maintenance » à la

A Fixez un tampon neuf à l'outil de graissage.

Faites rentrer l'extrémité du tampon dans le

renfoncement rectangulaire de l'outil de

graissage et insérez-le comme indiqué.

B Mettez l’imprimante hors tension et ouvrez le

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

145C Maintenez l'outil de graissage contre l'axe du

chariot secondaire (axe A) de façon que le

tampon de l'outil soit appliqué fermement

contre l'arrière de l'axe et faites-lui faire deux

aller-retour en le faisant glisser de manière à

essuyer les tâches de l'axe.

À l'aide d'une tige de nettoyage propre, remuez

environ dix fois la graisse du bidon.

E Essuyez l'extrémité de la tige de nettoyage sur le

bord du bidon pour retirer l'excès de graisse.

c Important :Le non-respect de cette consigne peutentraîner une chute de graisse qui salira lecylindre et le support. F

À l'aide d'une tige de nettoyage, appliquez de la

graisse sur le tampon comme indiqué ci-dessous.

(1) Trempez tout l'extrémité de la tige de nettoya-

(2) Faites tourner la tige de nettoyage deux ou

trois fois puis retirez-la.

(3) Appliquez la graisse sur le tampon, à l'extré-

mité de l'outil de graissage.

G Maintenez l'outil de graissage contre la tige du

chariot secondaire et faites-lui faire deux

aller-retour en le faisant glisser comme illustré

H Retirez le tampon taché de l'outil de graissage et

conservez l'outil de graissage avec la graisse.

Mise au rebut des tampons usagés, tiges de

nettoyage et autres éléments utilisés pour

appliquer la graisse

U « Mise au rebut des consommables

usagés » à la page 135

❏ Remettez le bouchon pour éviter que des corps

étrangers ne tombent dans la graisse.

❏ Conservez le bidon le plus à la verticale possible, à

température ambiante, dans un lieu qui n’est pas

exposé à la lumière directe du soleil.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

146Pièces à remplacer

Les pièces suivantes doivent être régulièrement

Codeur du chariot : la durée à l’issue de laquelle la tête

d’impression doit être remplacée varie en fonction des

conditions d’utilisation. Lors du remplacement du

codeur de chariot, vous devez également remplacer

l'échelle du chariot.

Lorsqu'il est presque temps de remplacer des pièces,

une demande de maintenance est affichée sur l'écran

du panneau de commande. Vous pouvez continuer

d'utiliser l’imprimante lorsque la demande de

maintenance est affichée.

U « En cas d’appel de maintenance/demande

d’entretien » à la page 173

La durée de vie varie en fonction des conditions

d’utilisation. Votre décision de remplacer la pièce doit

être basée sur la qualité des impressions.

Contactez votre revendeur ou l’assistance d’Epson

pour plus d’informations sur le remplacement des

Il est possible d’imprimer l’état des composants en

sélectionnant Impr. rapport état dans le menu de

U « Menu État De l'Imprimante » à la page 167

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

147Utilisation du menu du panneau de

Les menus sont utilisés comme indiqué ci-dessous.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Utilisation du menu du panneau de commande

Les éléments et paramètres suivants peuvent être définis et exécutés dans le menu. Reportez-vous aux pages de

référence pour plus de détails sur chacun des éléments.

Configuration support

Pour plus d’informations concernant ces éléments, reportez-vous à la section U « Menu Configuration support »

Les éléments et les valeurs de configuration repérés par des astérisques indiquent les modèles d'imprimantes suivants.

Configuration restante Oui, Non

Longueur 1,0 à 999,5 mètres (3 à 3000 ft)

Alerte restante 1 à 15 mètres (4 à 50 ft)

Impr. longueur rest. Impression

Sélectionner support Réglages RIP, 1 à 30 (numéro de banque de configuration de support)

Personnaliser réglages

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Utilisation du menu du panneau de commande

149Élément Paramètre

Écart Du Cylindre 1.5, 2.0, 2.5

Alignement Des Têtes Épaisseur entrée

0,1 à 1 mm (4 à 40 mil)

Standard (Auto) Impression

Type de rouleau Côté imprimable ext, Côté imprimable int

Mesure de la tension Régulièrement, Chaque page, Non

Tension support 0 à 40

Rétablir paramètres Oui, Non

1 à 30 (numéro de banque de configuration de support)

Nom réglage Jusqu’à 22 caractères de demi-taille

Écart Du Cylindre 1.5, 2.0, 2.5

Réglage auto support Impression

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Utilisation du menu du panneau de commande

150Élément Paramètre

Chauffage et séchage

Température chauffage Préchauffage/chauffage du cylindre : 30 °C à 50 °C (86 °F à 122 °F)

Après-chauffage : 30 °C à 55 °C (86 °F à 131 °F)

Tps séchage par passag 0 à 10 s

Alim après chauffage Mode 1, Mode 2, Non

Sécheur supplémentaire Oui, Non

Tension support 0 à 40

Aspiration du support 0 à 10

Mouvement des têtes Largeur Des Données, Largeur Cpte Imprim

Mesure de la tension Régulièrement, Chaque page, Non

Impr Plusieurs Cches Non, 2 à 8

Vitesse alimentation Auto, Lv1, Lv2

Type de rouleau Côté imprimable ext, Côté imprimable int

Rétablir paramètres Oui, Non

Impr. liste support Impression

Pour plus d’informations concernant ces éléments, reportez-vous à la section U « Menu Configuration Impr. » à

Les éléments et les valeurs de configuration repérés par des astérisques indiquent les modèles d'imprimantes suivants.

charge *3 : SC-S30600 series uniquement pris en charge *4 :SC-S70600 series uniquement pris en charge

Marge latérale(droite) 3 à 25 mm (0,12 à 1,00 pouces)

Marge latérale(gauche) 3 à 25 mm (0,12 à 1,00 pouces)

Position départ impr. 0 à 800 mm (0,00 à 32,00 pouces)

Vérifier taille supp. Oui, Non

Vérifier fin support Oui, Non

Options niveau avert 1 à 5

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Utilisation du menu du panneau de commande

151Élément Paramètre

Cycle vérific. buses Non, 1 à 10 pages

Options obstruction Poursuivre impression, Arrêter impression

Impr motif vérif buses Non, 1 à 10 pages

Léger Non, 1 à 240 heures

Cycle nettoyage Non, 1 à 10 pages

Minuterie arrêt chauff 15 à 240 minutes

Rétablir paramètres Oui, Non

Pour plus d’informations concernant ces éléments, reportez-vous à la section U « Menu Maintenance » à la

Les éléments et les valeurs de configuration repérés par des astérisques indiquent les modèles d'imprimantes suivants.

Vérif Buses Impression

(Les options disponibles varient selon l’option sélectionnée pour Vérifier

taille supp. et la largeur du support utilisé.)

Toutes les buses Exécuter (léger), Exécuter (moyen), Exécuter (lourd)

Buses sélectionnées Exécuter (léger), Exécuter (moyen), Exécuter (lourd)

Maintenance tête Déplacer tête

Compteur encre usagée -

Circulation de l'encre

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Utilisation du menu du panneau de commande

152Élément Paramètre

(Le menu affiché dépend de votre modèle ou du mode couleur spécifié.)

(Le menu affiché dépend de votre modèle ou du mode couleur spécifié.

« XX » indique un code de couleur d'encre.)

(Le menu affiché dans l'élément de paramétrage dépend du mode

actuellement spécifié.)

Changer Mode couleur

8 couleurs (non fixes), 9 couleurs, 10 couleurs

(Le menu affiché dans l'élément de paramétrage dépend du mode

actuellement spécifié.)

Changez l'Encre Orange

Le niveau d'encre affiché dépend de votre modèle ou du mode couleur spécifié. Aucun paramétrage requis pour

Détails sur le menu U « Menu Niveau Encre » à la page 166

Journaux d'impression

Détails sur le menu U « Menu Journaux d'impression » à la page 166

État De l’Imprimante

Détails sur le menu U « Menu État De l'Imprimante » à la page 167

Impr. rapport état Impression

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Utilisation du menu du panneau de commande

153Élément Paramètre

État De l'Imprimante Non Démarré, Désactivé, Activé

Dernier Télécharg :, (Non Téléchargé), AA/MM/JJ HH:MM GMT Version Micrologiciel XXXXXXX,X_XX,XXXX Configuration Réseau

Détails sur le menu U « Menu Configuration Réseau » à la page 167

Paramètre Adresse IP Auto -

Rétablir paramètres Oui, Non

Détails sur le menu U « Menu Préférences » à la page 168

Date et heure AA/MM/JJ HH:MM Langue/Language Japonais, Anglais, Français, Italien, Allemand, Portugais, Espagnol,

Néerlandais, Russe, Coréen, Chinois

Unité : longueur m, ft/in

Unité : température °C, F Réglage son alerte Oui, Non

Réglage lampe alerte Oui, Non

Rétablir tous réglages

Détails sur le menu U « Menu Rétablir tous réglages » à la page 169

Utilisation du menu du panneau de commande

Menu Configuration support

Vous pouvez accéder directement au menu Configuration support en appuyant sur la touche M.

Les paramètres par défaut sont indiqués sur fond gris (

Support restant Élément Paramètre ExplicationConfiguration restante Oui

Sélectionnez Oui pour afficher ou enregistrer la quantité de support res-

tant. Sélectionnez Non dans le cas contraire. Les options Longueur, Aler-

te restante et Impr. longueur rest. sont disponibles lorsque l’option Oui est sélectionnée. L’écran affiche la quantité de support restant en fonction de la valeur sélectionnée pour le paramètre Longueur et de la quantité de support utilisée lors de l’impression. Non Longueur 1,0 à 999,5 mètres(3 à 3000 ft)Saisissez une valeur de 1,0 à 999,5 m (3 à 3000 ft) pour la longueur tota-le du rouleau. Vous pouvez procéder au réglage par incréments de0,5 mètre (1ft).Alerte restante 1 à 15 mètres (4 à50 ft)Un message d’alerte s’affiche lorsque la quantité de support restant at-teint cette longueur. Sélectionnez une valeur comprise entre 1 et 15 mè-tres (4 et 50 ft). Vous pouvez procéder au réglage par incréments de0,5 mètre (1ft).Impr. longueur rest. Impression Le paramètre Impr. longueur rest. permet d’imprimer la quantité de support restant sur le rouleau avant de le remplacer par un autre typede support. Vous pouvez ensuite saisir ce chiffre pour la longueur dusupport lors de la prochaine utilisation du rouleau. Sélectionner support Paramètre ExplicationRéglages RIP Sélectionnez les paramètres de support utilisés pour l’impression. Si l’option Réglages RIP est sélectionnée, les paramètres de support dé- finis dans le logiciel RIP sont utilisés. Pour imprimer sans utiliser les para-mètres du support enregistrés dans l'imprimante, sélectionnez Régla-ges RIP.Sélectionnez un chiffre compris entre 1 et 30 pour utiliser les paramè-tres de la banque de configuration de support correspondante.Pour enregistrer un nouveau paramétrage ou en modifier un, utilisezPersonnaliser réglages.1 à 30 (numéro de banque de configuration desupport) EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Utilisation du menu du panneau de commande

155Personnaliser réglages

Pour modifier le paramétrage en cours, sélectionnez Réglages actuels.

Les éléments personnalisables varient selon la sélection de l’option Ré-

glages RIP ou d'une banque de configuration de support de 1 à 30.

Pour enregistrer un nouveau paramétrage ou personnaliser celui qui est

enregistré, sélectionnez Réglages RIP ou une banque de configuration

de support de 1 à 30.

La section suivante présente les éléments qui peuvent être enregistrés

ou personnalisés pour chaque paramétrage.

1 à 30 (numéro de banque de configuration de

Réglages RIP Les éléments et les valeurs de configuration repérés par des astérisques indiquent les modèles d'imprimantes suivants.

*1: SC-S70600 series et SC-S50600 series uniquement pris en charge *2 : SC-S50600 series uniquement pris en

charge *3 : SC-S30600 series uniquement pris en charge *4 :SC-S70600 series uniquement pris en charge

Élément Paramètre Explication

1.5 Sélectionnez l’écart du cylindre (distance entre la tête d’impression et le

Si ce paramètre est changé, la valeur enregistrée dans l'imprimante a

priorité sur la valeur indiquée dans le RIP logiciel.

Le paramètre par défaut (1.5) est recommandé dans la plupart des cas.

Sélectionnez 2.0 si l’impression est rayée ou tachée. Ne sélectionnez l’op-

tion 2.5 que si les impressions sont tachées lorsque l’option 2.0 est sélec-

tionnée. La sélection d’un écart plus grand que l’écart requis peut entraî-

ner des taches d’encre à l’intérieur de l’imprimante, une qualité d’impres-

sion réduite ou une durée de vie du produit plus courte.

Alignement Des Têtes Épaisseur entrée

0,1 à 1 mm (4 à 40 mil)

Standard (Auto) Impression

Sélectionnez Alignement Des Têtes pour réaligner la tête d’impression

lorsque les résultats de l’impression présentent du grain ou sont flous.

Avant tout réglage, sélectionnez l’épaisseur du support voulu, de 0,1 à

Types de réglages et procédure d'exécution U « Alignement Des Tê-

Type de rouleau Côté imprima-

Sélectionnez Côté imprimable ext ou Côté imprimable int en fonc-

tion du mode d’enroulement du support.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Utilisation du menu du panneau de commande

156Élément Paramètre Explication

Mesure de la tension

Sélectionnez Régulièrement ou Chaque page pour mesurer automati-

quement la tension du support et optimiser le chargement papier, ou

sélectionnez Non pour désactiver le réglage automatique de la tension.

L’option Régulièrement est généralement recommandée.

La sélection de Chaque page augmente l'exactitude de la mesure de la

tension, en vue d'un réglage optimal, mais la durée d'impression est

plus longue que si Régulièrement est sélectionné.

Il est cependant possible que l’imprimante ne soit pas en mesure de ré-

gler correctement la tension avec certains supports, ce qui entraînera

un manque de tension au niveau du support ou d’autres mauvais régla-

ges qui sont à l’origine de problèmes d’impression. Vous devez alors sé-

lectionner Non. Notez cependant que, lorsque l’option Non est sélec-

tionnée, la marge entre les pages peut être démesurément grande. Il

est également possible que l’impression ne s’arrête pas et que l’intér-

ieur de l’imprimante soit taché. Respectez les consignes suivantes :

❏ N’imprimez pas à la fin d’un rouleau.

❏ Réglez Vérifier fin support sur Non dans le menu Configuration

Tension support 0 à 40 Augmentez la tension si le support se froisse lors de l’impression. Plus la

valeur est élevée, plus la tension est importante.

Rétablir paramètres Oui

Si Oui est sélectionné, le contenu des Réglages RIP configuré est restau-

ré sur les réglages d'origine.

1 à 30 (numéro de banque de configuration de support)

Les éléments et les valeurs de configuration repérés par des astérisques indiquent les modèles d'imprimantes suivants.

*1: SC-S70600 series et SC-S50600 series uniquement pris en charge *2 : SC-S50600 series uniquement pris en

charge *3 : SC-S30600 series uniquement pris en charge *4 :SC-S70600 series uniquement pris en charge

Élément Paramètre Explication

Nom réglage Attribuez à la banque de configuration de support un nom de 22 carac-

tères de demi-taille maximum. L’utilisation de noms distinctifs permet

de sélectionner plus facilement les banques à utiliser.

1.5 Sélectionnez l’écart du cylindre (distance entre la tête d’impression et le

Le paramètre par défaut (1.5) est recommandé dans la plupart des cas.

Sélectionnez 2.0 si l’impression est rayée ou tachée. Ne sélectionnez l’op-

tion 2.5 que si les impressions sont tachées lorsque l’option 2.0 est sélec-

tionnée. La sélection d’un écart plus grand que l’écart requis peut entraî-

ner des taches d’encre à l’intérieur de l’imprimante, une qualité d’impres-

sion réduite ou une durée de vie du produit plus courte.

Réglage auto support Lorsque vous exécutez ce menu, l'imprimante lit automatiquement les

motifs de réglage à l'aide du capteur tout en imprimant les motifs et

procède en continu au Réglage alimentation et à l' Alignement Des

Procédure d'exécution U « Réglage auto support » à la page 89

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Utilisation du menu du panneau de commande

157Élément Paramètre Explication

Sélectionner cette option pour ajuster le support lorsque Réglage auto

support est désactivé, ou apporter des changements lorsque les condi-

tions d'impression changent après avoir enregistré les paramètres du

Dans ce menu, utilisez séparément les fonctions Réglage alimentation

et Alignement Des Têtes.

Types de réglages et procédure d'exécution U « Réglage du support »

Alignement Des Têtes

Chauffage et séchage

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Utilisation du menu du panneau de commande

158Élément Paramètre Explication

ge du cylindre : 30 °C à

50 °C (86 °F à 122 °F)

30 °C à 55 °C (86 °F à

Il est possible de régler séparément la température du préchauffage, la

température du cylindre et la température de l’après-chauffage.

0 à 10 s Sélectionnez la durée pendant laquelle la tête d’impression s’immobili-

se pour permettre le séchage après chaque passage. Sélectionnez une

valeur comprise entre 0 et 10 secondes. Le temps nécessaire au séchage

de l’encre varie en fonction de la densité de l’encre et du support utilisé.

Si le support est taché d’encre, définissez un temps de séchage de l’en-

L’augmentation du temps de séchage rallonge la durée nécessaire à l’im-

Mode 1 Pour insérer le support dans l’après-chauffage après impression, sélec-

tionnez Mode 1 ou Mode 2. Sinon, sélectionnez Non.

Si l’option Mode 1 est sélectionnée, la partie entraînée en vue du sécha-

ge n’est pas rembobinée avant le début du travail suivant. Sélectionnez

cette option si le support doit être découpé avant le début du travail

Si l’option Mode 2 est sélectionnée, la partie entraînée en vue du sécha-

ge est rembobinée avant le début du travail suivant. Sélectionnez cette

option si plusieurs travaux sont imprimés à la suite les uns des autres.

Oui Cet élément est affiché uniquement lorsque l’unité additionnelle de sé-

chage (fournie avec le modèle SC-S50600 series ; en option avec les au-

tres modèles) est installée.

Sélectionnez Oui pour activer, ou Non pour désactiver l’unité addition-

nelle de séchage (fournie avec le modèle SC-S50600 series ; en option

avec les autres modèles). Notez que, même lorsque l’option Oui est sé-

lectionnée, l’unité additionnelle de séchage et les chauffages sont dés-

activés à expiration du paramètre Minuterie arrêt chauff. L’unité addi-

tionnelle de séchage est réactivée lorsque les chauffages sont remis en

marche. Minuterie arrêt chauff U « Menu Configuration Impr. » à la

Paramètres avancés Lors d'une utilisation courante, conservez la valeur par défaut, sans la

En cas d'utilisation d'un support spécial ou d'apparition de bandes ou

de rayures à l'impression, modifiez la valeur par défaut.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Utilisation du menu du panneau de commande

159Élément Paramètre Explication

Tension support 0 à 40 Augmentez la tension si le support se froisse lors de l’impression. Plus la

valeur est élevée, plus la tension est importante.

Lorsque le support est ondulé sur le cylindre, augmentez l'Aspiration

du support. Plus la valeur est élevée, plus l'aspiration est importante.

Lorsque les résultats de l’impression présentent du grain ou sont flous,

avec des supports fins ou souples, ou si le support n'est pas introduit

correctement, réduisez l'Aspiration du support.

Largeur Des Données Sélectionnez la plage de mouvement de la tête d’impression lors de l’im-

L’option Largeur Des Données limite le déplacement de la tête d’im-

pression à la zone imprimée. La limitation de la plage de mouvement

de la tête d’impression augmente la vitesse d’impression.

Si l’option Largeur Cpte Imprim est sélectionnée, la tête d’impression

se déplace sur toute la largeur du plus grand support pris en charge par

l’imprimante. Sélectionnez cette option pour des résultats d’impression

encore plus uniformes, avec moins de variations.

Sélectionnez Régulièrement ou Chaque page pour mesurer automati-

quement la tension du support et optimiser le chargement papier, ou

sélectionnez Non pour désactiver le réglage automatique de la tension.

L’option Régulièrement est généralement recommandée.

La sélection de Chaque page augmente l'exactitude de la Mesure de la

tension en vue d'un réglage optimal, mais la durée d'impression est

plus longue que si Régulièrement est sélectionné.

Il est cependant possible que l’imprimante ne soit pas en mesure de ré-

gler correctement la tension avec certains supports, ce qui entraînera

un manque de tension au niveau du support ou d’autres mauvais régla-

ges qui sont à l’origine de problèmes d’impression. Vous devez alors sé-

lectionner Non. Notez cependant que, lorsque l’option Non est sélec-

tionnée, la marge entre les pages peut être démesurément grande. Il

est également possible que l’impression ne s’arrête pas et que l’intér-

ieur de l’imprimante soit taché. Respectez les consignes suivantes :

❏ N’imprimez pas à la fin d’un rouleau.

❏ Ne réglez pas Vérifier fin support sur Non dans le menu

Configuration Impr..

Non Sélectionnez le nombre de fois où chaque ligne est imprimée.

Pour imprimer en haute densité sur des films pour rétroéclairage, aug-

mentez la fréquence.

L’option Auto est recommandée dans des circonstances normales. Si

l'option est définie sur Auto, le support est introduit à la vitesse optima-

le en fonction du nombre de passages.

Sélectionnez Lv1 pour un support qui tend à se coller à lui-même ou

pour un support fin qui est aisément froissé ou déchiré.

Sélectionnez Lv2 pour imprimer plus rapidement. Notez cependant

que la vitesse ne changera pas si le nombre de passages est élevé.

Côté imprimable ext Cette option est définie selon le paramètre que vous avez sélectionné

lorsque vous avez chargé le support.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Utilisation du menu du panneau de commande

160Élément Paramètre Explication

Rétablir paramètres Oui

Si Oui est sélectionné, le contenu configuré des réglages du support

sélectionné est restauré sur les réglages d'origine.

Paramètre Explication

Impression Permet d’imprimer le contenu des banques de configuration de sup-

Menu Configuration Impr.

Les paramètres par défaut sont indiqués sur fond gris ( ).

Les éléments et les valeurs de configuration repérés par des astérisques indiquent les modèles d'imprimantes suivants.

*1: SC-S70600 series et SC-S50600 series uniquement pris en charge *2 : SC-S50600 series uniquement pris en

charge *3 : SC-S30600 series uniquement pris en charge *4 :SC-S70600 series uniquement pris en charge

Élément Paramètre Explication

Marge latérale(droite) 3 à 25 mm (0,12 à

Sélectionnez la largeur de la marge de droite lorsque le support est char-

gé dans l’imprimante. La largeur des marges varie en fonction du modè-

le d’imprimante utilisé. Pour plus d’informations, voir la section suivante.

U « Zone imprimable » à la page 96

Marge latérale(gauche) 3 à 25 mm (0,12 à

Sélectionnez la largeur de la marge de gauche lorsque le support est

chargé dans l’imprimante. La largeur des marges varie en fonction du

modèle d’imprimante utilisé. Pour plus d’informations, voir la section

U « Zone imprimable » à la page 96

Position départ impr. 0 à 800 mm (0,00 à

Réglez ce paramètre si vous souhaitez imprimer à partir du centre du

support ou si vous souhaitez décaler la zone imprimée à gauche par rap-

port au réglage Marge latérale(droite). La zone entre le côté droit du

support et l’emplacement Position départ impr. n’est pas imprimée. Si

une valeur est sélectionnée pour le paramètre Marge latérale(droite),

une autre zone, qui correspond à la valeur sélectionnée pour le paramè-

tre Marge latérale(droite), est laissée telle quelle. La largeur des mar-

ges varie en fonction du modèle d’imprimante utilisé. Pour plus d’infor-

mations, voir la section suivante.

U « Zone imprimable » à la page 96

Vérifier taille supp.

Indiquez si l’imprimante détecte automatiquement (Oui) ou ne détecte

pas automatiquement (Non) les bords du support. Sélectionnez Non si

l’imprimante affiche le message Erreur taille support alors que le sup-

port est correctement chargé. Notez cependant qu’il est possible que

l’imprimante imprime au-delà des bords du support lorsque l’option

Non est sélectionnée. L’encre utilisée pour imprimer au-delà des bords

du support tachera l’intérieur de l’imprimante. En règle générale, nous

vous recommandons de régler le paramètre sur Oui.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Utilisation du menu du panneau de commande

161Élément Paramètre Explication

Vérifier fin support

Indiquez si l’imprimante détecte automatiquement (Oui) ou ne détecte

pas automatiquement (Non) la fin du support. Sélectionnez Non si l’im-

primante affiche le message Plus de support alors que le support est

correctement chargé. En règle générale, nous vous recommandons de

régler le paramètre sur Oui.

Vérifier biais support

Oui Lorsque l’imprimante détecte un support incliné, elle cesse l’impression

et affiche un message d’erreur (Oui) ou poursuit l’impression (Non). L’op-

tion Oui est généralement recommandée, un support incliné peut en

effet entraîner un bourrage dans l’imprimante.

Options avertissement Non

Indiquez si l’imprimante détecte automatiquement (Oui) ou ne détecte

pas automatiquement (Non) le soulèvement du support pendant l’im-

Si Oui est sélectionné, l’imprimante s’arrête lorsque le support se soulè-

ve, afin d’éviter que la tête n’entre en contact avec lui.

Nous vous recommandons d’utiliser l’option Oui si vous effectuez d’au-

tres tâches parallèlement et ne pouvez pas accorder toute votre atten-

tion à l’impression.

Ce phénomène peut ne pas être détecté au cours des instances suivan-

tes lorsque Oui est sélectionné. Vérifiez visuellement que le support ne

s'est pas soulevé avant de lancer l'impression.

❏ Définissez Vérifier taille supp. sur Non.

❏ Définissez Écart Du Cylindre sur 2.5.

❏ Lors de l'impression de motifs pour Réglage auto support, Réglage

du support (Réglage alimentation, Alignement Des Têtes) et Vérif

Buses (auto/manuel).

❏ Lors de l'impression du journal des tâches, des feuilles d'état et des

Lors de l'utilisation de film transparent ou d'un support très brillant, le

soulèvement du support ne peut pas être détecté, même si l'option est

sur Oui. Si le support frotte souvent contre la tête d'impression, contrô-

lez visuellement son état avant de lancer l'impression.

Options niveau avert 1 à 5 Plus la valeur est élevée, plus l’imprimante est sensible au soulèvement

Choisissez des valeurs plus basses pour réduire le nombre de bourrages.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Utilisation du menu du panneau de commande

162Élément Paramètre Explication

Cycle vérific. buses

Non Sélectionnez la fréquence à laquelle l’imprimante procède à une vérifi-

cation automatique des buses (Vérif Buses Auto) : jamais (Non) ou tou-

tes les x pages (x est une valeur comprise entre 1 et 10). Le Vérif Buses

Auto ne sera pas effectué si Non est sélectionné. Si 1 à 10 est sélection-

né, l'imprimante contrôle automatiquement que les buses ne sont pas

obstruées à intervalles définis, en analysant un motif de test avec un

capteur lors de son impression.

Notez que la vérification automatique des buses (Vérif Buses Auto)

n’est pas en mesure de détecter tous les types d’obstructions. En outre,

l’option Vérif Buses Auto n’est pas disponible selon le type de support

U « Recherche de buses obstruées » à la page 137

Indiquez comment l’imprimante doit réagir lorsque la Vérif Buses Auto

détecte des buses obstruées.

Si l’option Poursuivre impression est sélectionnée, l’imprimante affi-

che le message Buse Obstruée Détectée mais poursuit l’impression. Ar-

rêtez l’impression et procédez au nettoyage de la tête si vous le jugez

nécessaire au vu des résultats de l’impression.

U « Nettoyage Des Têtes » à la page 138

Si l’option Arrêter impression est sélectionnée, l’imprimante affiche le

message Buse Obstruée Détectée et interrompt l’impression. Étudiez

les résultats de l’impression et déterminez si vous souhaitez reprendre

ou suspendre l’impression en fonction du degré d’obstruction.

Impr motif vérif buses

Non Sélectionnez la fréquence à laquelle l’imprimante imprime un motif de

test des buses : jamais (Non) ou toutes les x pages (x est une valeur com-

prise entre 1 et 10). Les motifs de test régulier en seront pas imprimés si

Non est sélectionné. Pour imprimer un motif de test au niveau de la par-

tie supérieure toutes les 1 à 10 pages, sélectionnez une option comprise

entre 1 et 10. Une fois l’impression terminée, vous pouvez inspecter vi-

suellement le motif pour déterminer si l’impression précédente ou sui-

vante présente des couleurs pâles ou manquantes.

Sélectionnez l'heure et l'intensité pour procéder à un nettoyage régulier

des têtes. Le nettoyage régulier ne sera pas effectué si Non est sélection-

né. Si une valeur comprise entre 1 et 240 heures est sélectionnée, le

nettoyage de la tête sera exécutée après le nombre d'heures spécifié.

Toutefois, si le nombre d'heures spécifié pour le nettoyage est atteint

pendant l'impression, le nettoyage des têtes est effectué une fois l'im-

Les actions suivantes réinitialisent la minuterie :

❏ Lorsque l'heure spécifiée a été modifiée, ou

❏ Lorsque la fonction Toutes les buses a été appliquée au niveau

sélectionné dans ce paramètre.

Cycle nettoyage Non Sélectionnez la fréquence à laquelle l’imprimante procède au nettoyage

automatique de la tête : jamais (Non) ou toutes les x pages (x est une

valeur comprise entre 1 et 10). Le Cycle nettoyage ne sera pas effectué

si Non est sélectionné. Sélectionnez 1 à 10 pour procéder à un nettoya-

ge des têtes avant que le nombre de pages spécifié soit imprimé.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Utilisation du menu du panneau de commande

163Élément Paramètre Explication

Minuterie arrêt chauff 15 à 240 minutes Vous pouvez éteindre automatiquement les chauffages si aucune er-

reur n’est détectée et si aucun travail d’impression n’est en cours. Cette

option permet de sélectionner l’intervalle à l’issue duquel les chauffa-

ges sont automatiquement éteints.

Le mode de veille de l’imprimante est activé à expiration du paramètre

Minuterie arrêt chauff. En mode de veille, le panneau de commande est

désactivé et les moteurs internes et autres composants consomment

moins d’électricité. Si une unité additionnelle de séchage (fournie avec

le modèle SC-S50600 series ; en option avec les autres modèles) est in-

stallée, elle est mise hors tension automatiquement.

Pour réactiver le panneau de commande, appuyez sur n’importe quelle

touche du panneau de commande, à l’exception de la touche P. Le pan-

neau de commande est cependant de nouveau désactivé si aucune opé-

ration n’est effectuée pendant 30 secondes. L’imprimante et les chauffa-

ges ne sont pleinement réactivés que lors de la réception d’un travail

d’impression, lors de l’utilisation du levier de chargement du support ou

lors d’une opération impliquant le matériel de l’imprimante.

Utilisez-le en Mode 2 têtes dans la plupart des situations.

Par exemple, si une buse est obstruée sur une seul tête d'impression et

qu'il est impossible de la déboucher après plusieurs nettoyages de tête,

vous pouvez continuer à imprimer avec la tête d'impression obstruée.

Cette fonction est pratique car il est possible de continuer à imprimer

pendant la journée de travail et le Nettoyage De La Tête et les autres

opérations de maintenance peuvent être effectuées après le travail.

Vérifiez le motif de vérification imprimé lors de la Vérif Buses, puis sélec-

tionnez la tête non-obstruée.

Rétablir paramètres Oui

Sélectionnez Oui pour rétablir la valeur par défaut de tous les éléments

du menu Configuration Impr.

Vous pouvez accéder directement au menu Maintenance en appuyant sur la touche #.

Les éléments et les valeurs de configuration repérés par des astérisques indiquent les modèles d'imprimantes suivants.

*1: SC-S70600 series et SC-S50600 series uniquement pris en charge *2 : SC-S50600 series uniquement pris en

charge *3 : SC-S30600 series uniquement pris en charge *4 :SC-S70600 series uniquement pris en charge

Élément Paramètre Explication

Vérif Buses Impression Un motif des buses est imprimé. Inspectez visuellement le motif et pro-

cédez à un nettoyage de la tête si des couleurs sont pâles ou manquantes.

U « Impression de motifs de vérification des buses » à la page 138

Les options disponibles varient selon l’option sélectionnée pour Véri-

fier taille supp. et la largeur du support utilisé.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Utilisation du menu du panneau de commande

164Élément Paramètre Explication

Toutes les buses Exécuter (léger)/

Les options affichées varient en fonction du modèle d’imprimante utilisé.

Notez les numéros des motifs aux couleurs pâles ou manquantes et net-

toyez toutes les buses ou les buses sélectionnées posant problème. Le

fait de sélectionner Toutes les buses nettoie toutes les buses

(SC-S70600 series) et SC-S30600 series) ou toutes les buses de la tête

d’impression sélectionnée (SC-S50600 series). Sélectionnez Buses sélec-

tionnées pour nettoyer uniquement les buses des séries sélectionnées.

Plusieurs niveaux de nettoyage sont disponibles : Exécuter (léger), Exé-

cuter (moyen) ou Exécuter (lourd). Commencez par sélectionner Exé-

cuter (léger). Si le problème persiste après utilisation de l’option Exécu-

ter (léger), sélectionnez Exécuter (moyen). Si le problème persiste

après utilisation de l’option Exécuter (moyen), sélectionnez Exécuter

U « Nettoyage Des Têtes » à la page 138

Buses sélectionnées Exécuter (léger)/

Maintenance tête Déplacer tête Permet de positionner la tête d’impression pour la maintenance. Ne pro-

cédez à des tâches de maintenance telles que le nettoyage de l’essuy-

eur, des capuchons, de la zone autour de la tête d’impression qu’après

avoir utilisé cette option pour positionner la tête en vue du nettoyage.

Le déplacement manuel de la tête d’impression peut entraîner des ano-

malies de fonctionnement.

U « Nettoyage » à la page 109

Compteur encre usagée - Si vous remplacez le bidon d'encre résiduelle avant l’affichage d’un mes-

sage indiquant l'intervalle de remplacement du bidon d'encre résiduel-

le sur le panneau de commande, utilisez l’option Compteur encre usa-

gée après le remplacement du bidon.

Circulation de l'encre

Faites circuler de l'encre de couleur d'accompagnement pour éviter

tout dépôt dans la tête d'impression ou le tube. Cette fonction est dispo-

nible pour éviter toute interruption des opérations avec la fonction de

circulation automatique de l'encre de l'imprimante.

Rafraîch. Encre Toutes les buses,

Cette fonction est disponible lorsque vous remarquez des couleurs iné-

gales (zones de densité inégale) dans les résultats d'impression.

Le menu affiché dépend de votre modèle ou du mode couleur spécifié.

U « Rafraîch. Encre » à la page 141

Nettoyage De La Tête

Utilisez cette fonction si les buses ne sont pas débouchées même après

plusieurs nettoyages des têtes d'impression ou un nettoyage de la zone

autour de la tête d'impression.

Le menu affiché dépend de votre modèle ou du mode couleur spécifié.

Pour plus d'informations, voir :

U « Nettoyage De La Tête » à la page 140

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Utilisation du menu du panneau de commande

165Élément Paramètre Explication

Si l'imprimante ne fonctionne pas pendant une période prolongée (et

qu'elle est éteinte.), exécutez toujours une maintenance avant stocka-

ge. Si l'intervalle de stockage est court, vous pouvez exécuter la Mainte-

nance avant stockage pour les encres de couleurs d'accompagnement

Pour plus d’informations, voir la section suivante.

U « Stockage prolongé (Maintenance avant stockage) » à la page 142

Changer Mode couleur

xes), 9 couleurs, 10

Le menu affiché dans l'élément de paramétrage dépend du mode actuel-

Lorsque vous n'utilisez pas du tout les encres d'accompagnement pour

imprimer pendant une période supérieure à celle indiquée, remplacez

les encres de couleur d'accompagnement par des Cleaning cartridge

(Cartouche de nettoyage) pour réduire la consommation d'encre. Pour

plus d'informations sur les conditions et la procédure d'exécution, voir :

U « Changer Mode couleur (SC-S70600 series uniquement) » à la pa-

Changez l'Encre Orange

- À exécuter lors du changement de type d'encre Orange. Pour plus d'in-

Affichez le niveau d'encre approximatif de chaque cartouche.

Lorsque vous remplacez une cartouche d’encre, le niveau d’en-

cre restante est automatiquement réinitialisé.

Menu Journaux d'impression

Ces éléments permettent de suivre les consommables.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Utilisation du menu du panneau de commande

166Élément Paramètre Explication

Impr. rapport tâches Impression Appuyez sur la touche OK pour imprimer le rapport du travail

Remarques relatives à la consommation d'encre

Cet outil fournit uniquement une estimation de la consomma-

tion d'encre d'un travail d'impression donné. EPSON NE GARAN-

TIT PAS SON EXACTITUDE. La consommation d'encre réelle varie

considérablement en fonction de facteurs tels que le logiciel uti-

lisé, la version du microprogramme, l'image imprimée, les para-

mètres d'impression, les types de papier, la fréquence d'utilisa-

tion, la température, les variations de performance de l'impriman-

te, les préférences de l'utilisateur et les méthodes utilisées. Les

estimations ne tiennent pas compte de l'encre utilisée pendant

la durée de vie de la cartouche correspondant à l'encre restant

dans la cartouche après émission du signal de remplacement.

Certaines imprimantes Epson possèdent plusieurs outils d'esti-

mation du coût ou de la consommation d'encre et tous ne fonc-

tionnent pas de la même façon.

Sélectionnez Afficher total impr pour afficher toute la zone du

support imprimé (maximum de six chiffres).

Menu État De l'Imprimante

Ces éléments permettent de suivre l’utilisation et les paramètres de l’imprimante.

Élément Paramètre Explication

Impr. rapport état Impression Permet d’imprimer une feuille d’état qui répertorie les paramè-

tres de l’imprimante et le statut des pièces de remplacement pé-

riodique. Utilisez cette option pour afficher toute une série d’in-

formations relatives à l’imprimante sur une même feuille et pour

planifier le remplacement périodique des pièces.

État De l'Imprimante Non Démarré, Désactivé,

Vous pouvez voir si myEpsonPrinter est activé ou désactivé. Si

cette option est activée, l’heure du dernier téléchargement s’affi-

che. Cette fonction n’est pas prise en charge dans certains pays.

Dernier Télécharg :, (Non

Téléchargé), AA/MM/JJ HH:MM GMT Version Micrologiciel XXXXXXX,X_XX,XXXX Permet d’afficher la Version Micrologiciel de l’imprimante.

Menu Configuration Réseau

Les paramètres par défaut sont indiqués sur fond gris ( ).

Élément Paramètre Explication

Paramètre Adresse IP EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Utilisation du menu du panneau de commande

167Élément Paramètre Explication

Indiquez si les adresses IP sont obtenues automatiquement (Au-

to) via le protocole DHCP ou manuellement (Panneau). Si l’op-

tion Panneau est sélectionnée, saisissez l’adresse IP, le masque

de sous-réseau et l’adresse de la passerelle par défaut. Deman-

dez des informations détaillées à votre administrateur système.

Panneau IP : XXX.XXX.XXX.XXX SM : XXX.XXX.XXX.XXX DG : XXX.XXX.XXX.XXX BONJOUR Oui

Indiquez si l’application Bonjour est paramétrée sur (Oui) ou sur

(Non) utilisée au niveau de l’interface réseau.

Impr. rapport état Impression Sélectionnez pour imprimer l’état réseau en cours. Ces informa-

tions vous fournissent une vue d’ensemble complète des para-

Rétablir paramètres Oui

Sélectionnez Oui pour rétablir la valeur par défaut de tous les

éléments du menu Configuration Réseau.

Les paramètres par défaut sont indiqués sur fond gris ( ).

Élément Paramètre Explication

Date et heure AA/MM/JJ HH:MM Permet de régler l’horloge intégrée à l’imprimante. L’heure four-

nie par l’horloge est utilisée lors de l’impression des journaux et

des feuilles d’état.

Langue/Language Japonais Sélectionnez la langue utilisée sur l’écran du panneau de com-

m Sélectionnez l’unité de longueur utilisée sur l’écran du panneau

de commande et lors de l’impression de motifs de test.

°C Sélectionnez l’unité de température utilisée sur l’écran du pan-

°F EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Utilisation du menu du panneau de commande

168Élément Paramètre Explication

Activez (Oui) ou désactivez (Non) le signal sonore émis en cas

Activez (Oui) ou désactivez (Non) le témoin d’alerte qui s’allume

Menu Rétablir tous réglages

Paramètre Explication

Sélectionnez Oui pour réinitialiser tous les paramètres du menu Préférences, à l’exception des

paramètres Date et heure, Langue/Language, Unité : longueur et Unité : température.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Utilisation du menu du panneau de commande

169Résolution des problèmes

Lorsqu’un message s’affiche

Si l’un des messages suivants s’affiche, lisez et suivez les consignes ci-dessous.

Messages Suite à donner

Préparez une bouteille d'encre usagée vi-

Le bidon d'encre résiduelle est quasiment plein. Préparez un bidon d'encre

U « Options et consommables » à la page 188

Erreur Cartouche Encre

Impossible de reconnaître cartouche. Ré-

insérez ou remplacez la cartouche.

❏ Retirez et réinsérez la cartouche d’encre. Si le message s’affiche toujours,

insérez une cartouche d’encre neuve (ne réinsérez pas la cartouche

d’encre à l’origine de l’erreur).

❏ Retirez et réinsérez la replacement cartridge (cartouche de

remplacement). Si ce message s’affiche de nouveau sur le panneau de

commande, contactez votre revendeur ou l’assistance Epson.

U « Procédure de remplacement » à la page 126

❏ Il est possible que de la condensation se soit formée à l’intérieur de la

cartouche. Laissez la cleaning cartridge (cartouche de nettoyage) à

température ambiante pendant au moins quatre heures avant de l’installer.

U « Remarques sur la manipulation des cartouches d’encre » à la page 28

❏ Lorsque vous utilisez un type différent d'encre Orange, consultez la

section qui suit pour changer l'encre Orange.

U Using Orange Ink (Utilisation de l'encre orange) (PDF)

Erreur Cartouche Encre

Impossible de détecter la cartouche. Réin-

sérez ou remplacez la cartouche.

Erreur Cartouche Encre

Remplacer cartouche de nettoyage.

❏ Retirez et réinsérez la Cleaning cartridge (Cartouche de nettoyage). Si le

message s’affiche toujours, insérez une Cleaning cartridge (Cartouche de

nettoyage) neuve (ne réinsérez pas la Cleaning cartridge (Cartouche de

nettoyage) à l’origine de l’erreur).

U « Procédure de remplacement » à la page 126

❏ Il est possible que de la condensation se soit formée à l’intérieur de la

cartouche. Laissez la cleaning cartridge (cartouche de nettoyage) à

température ambiante pendant au moins quatre heures avant de l’installer.

Niveau Encre Faible Le niveau d’encre est faible. Préparez une cartouche d’encre neuve.

U « Options et consommables » à la page 188

Chauffage En Cours...

Z Démarrage forcé impres.

Un ou plusieurs chauffages n’ont pas encore atteint la température définie.

Pour démarrer l’impression sans attendre la fin du préchauffage, appuyez sur la

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Résolution des problèmes

170Messages Suite à donner

Vérifier réglages impr. sur RIP.

❏ Appuyez sur la touche W et sélectionnez Annuler Le Travail. Vérifiez que

le logiciel RIP installé est compatible avec l’imprimante.

❏ Pour l'imprimante SC-S50600 series, si l'Écart Du Cylindre est défini sur 2.0

pour l'impression à l'encre White (Blanc), ce message d'erreur peut être

Appuyez sur la touche W puis sélectionnez Annuler Le Travail pour

annuler l’impression.

Ensuite, réglez l'Écart Du Cylindre sur 1.5 ou changez les paramètres du

Err données impr (MS)

Les données contenant MS ne peuvent

être imprimées en mode 9 couleurs.

Ce message d'erreur est affiché lorsque des données d'impression utilisant

l'encre Metallic Silver (Métallique) sont envoyées alors que le mode

d'impression est 9 couleurs. Passez à des données d'impression qui n'utilisent

pas l'encre Metallic Silver (Métallique) ou sélectionnez Changer Mode couleur

pour changer le mode couleur en 10 couleurs.

U « Changer Mode couleur (SC-S70600 series uniquement) » à la page 143

Err correspond. unité

Vérif. combinaison de l'unité alim. sup-

port et bobine réceptrice auto.

Redémarrer l'imprimante.

L’unité chargement papier standard est uniquement utilisée avec l’enrouleur

papier Automatique standard, l’unité chargement papier gros rouleaux

uniquement avec l’enrouleur papier Automatique pour les rouleaux lourds. Si

l’unité de chargement du papier n’est pas adaptée à l’enrouleur de papier

automatique, mettez l’imprimante hors tension et installez l’équipement correct.

U Guide d’installation

U Guide d’installation de l’enrouleur automatique gros rouleaux

Buses obstruées détectées.

Nettoyage recommandé.

Arrêtez l’impression et procédez au nettoyage de la tête si vous le jugez

nécessaire au vu des résultats de l’impression.

U « Nettoyage Des Têtes » à la page 138

Err inst micrologiciel

Err mise à j micrologiciel

Redémarrez l'imprimante.

Mettez l’imprimante hors tension, patientez quelques minutes, puis remettez

l’imprimante sous tension.

Utilisez l’application EPSON LFP Remote Panel 2 pour procéder de nouveau à la

mise à jour du micrologiciel.

Si ce message s’affiche de nouveau sur le panneau de commande, contactez

votre revendeur ou l’assistance Epson.

La tête d’impression est quasiment en fin

La tête d’impression installée est quasiment en fin de vie.

Contactez votre revendeur ou l’assistance Epson.

Bobine réceptrice auto arrêtée. Le support n’est pas correctement fixé sur l’enrouleur papier Automatique.

Appuyez sur la touche W et sélectionnez Annuler Le Travail pour annuler

Placez le commutateur Auto de l’enrouleur papier Automatique en position Off,

puis remettez-le en position initiale et fixez de nouveau le support sur

l’enrouleur papier Automatique.

U « Enroulement avec la face imprimée vers l'extérieur » à la page 74

U « Enroulement avec la face imprimée vers l'intérieur » à la page 80

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Résolution des problèmes

171Messages Suite à donner

Erreur taille support

Charger support de taille correcte.

La largeur du support actuellement chargé n’est pas correcte. Soulevez le levier

de chargement du support et retirez le support.

La plus petite largeur autorisée par l’imprimante est de 300 mm (508 mm pour

la superposition de couches d'encre). Veillez à ce que la largeur du support soit

Si ce message s’affiche alors que le support est de largeur correcte, vous

pouvez imprimer en sélectionnant Non pour le paramètre Vérifier taille supp.

U « Menu Configuration Impr. » à la page 161

Erreur capteur support

Support chargé ou imprimé a rencontré

Voir la documentation pour plus d'infor-

Appuyez sur la touche W pour effacer le message affiché.

Le menu automatique pour les paramètres Réglage auto support, Vérif Buses

Auto et Réglage du support est indisponible dans les conditions ou réglages

de support qui suivent.

❏ Utilisation de support transparent ou de couleur, ou de papier calque.

❏ L’option Écart Du Cylindre est définie sur 2.5 dans les paramètres du

❏ L’imprimante est exposée à la lumière directe du soleil ou aux

interférences d’autres sources de lumière ambiante.

Dans ces cas, utilisez le menu manuel.

Pour exécuter Réglage auto support ou Réglage du support: U « Réglage

du support » à la page 91

Pour exécuter Vérif Buses Auto: U « Impression de motifs de vérification des

buses » à la page 138

Si l’imprimante est exposée à des interférences d’autres sources de lumière

ambiante, protégez-la de ces sources et essayez de nouveau la fonction, elle

pourrait alors s'exécuter. Si la fonction échoue après avoir protégé l'imprimante

des lumières, utilisez le menu manuel.

Si l'erreur est affichée dans d'autres conditions que celles indiquées ci-dessus,

lorsque vous tentez d'exécuter Réglage auto support ou le menu auto de

Réglage du support, le réglage du motif imprimé peut échouer à cause de

buses obstruées. Effectuez un nettoyage des têtes puis réessayez les fonctions.

U « Nettoyage Des Têtes » à la page 138

Si cette erreur est affichée dans des conditions autres que celles indiquées

ci-dessus, vérifiez que le support chargé dans l'imprimante correspond aux

conditions d'utilisation.

U « Supports pris en charge » à la page 193

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Résolution des problèmes

172Messages Suite à donner

Erreur rouleau pression

Les rouleaux de pression ne sont pas po-

sitionnés correctement.

Relâchez le levier de chargement et repla-

L’un des problèmes suivants s’est produit. Repositionnez les rouleaux, comme

indiqué dans la section « Zone d’impression ».

❏ Aucun des rouleaux n’est positionné à l’intérieur de la zone délimitée par

les étiquettes noires.

❏ Un seul rouleau est positionné à l’intérieur de la zone délimitée par les

❏ Les rouleaux situés sur les bords du support ne sont pas de même type.

(un rouleau haute pression d’un côté et un rouleau basse pression de l’autre)

❏ L’option Oui est sélectionnée pour Vérifier taille supp. dans le menu des

paramètres d’impression, et un rouleau est positionné dans une étiquette

noire placée dans la zone du support.

❏ Deux rouleaux sont positionnés à l’intérieur d’une même étiquette noire.

U « Zone imprimable » à la page 96

Erreur superpos. encre

Les rouleaux de pression ne sont pas po-

sitionnés correctement.

Replacez les rouleaux.

Vous utilisez des rouleaux presseurs basse pression. Utilisez des rouleaux haute

pression pour superposer des couches d’encre.

Type rouleau incorrect

Relâchez, puis réglez de nouveau le levier

de chargement. Sélectionnez ensuite le

réglage Type de rouleau adapté.

❏ Est-ce que le Type de rouleau indiqué lors du chargement du support

correspond bien au type de rouleau utilisé ?

Relevez le levier de chargement de support pour corriger l'erreur. Abaissez

le levier de chargement de support et suivez les instructions affichées sur

l'imprimante pour indiquer correctement le Type de rouleau.

Appuyez sur # et procédez à une Main-

Ce message est affiché lorsque le nettoyage régulier n'a pas été effectué

comme prévu dans le planning. Si vous continuez à utiliser l'imprimante sans

effectuer ce nettoyage régulier, vous risquez de constater des gouttes d'encre,

des buses obstruées ou des dommages aux têtes d'impression.

U « Nettoyage » à la page 109

En cas d’appel de maintenance/demande d’entretien

Messages d’erreur Suite à donner

Pièce À Changer/Proche Chgt Pièce

XXXXXXXX Un composant de l’imprimante approche de sa limite de durée de service.

Contactez votre revendeur ou le support Epson et indiquez-leur le code de

demande de maintenance.

Vous ne pouvez pas effacer la demande de maintenance tant que la pièce n’a

pas été remplacée. Une demande d’entretien intervient si vous continuez à

utiliser l’imprimante.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Résolution des problèmes

173Messages d’erreur Suite à donner

XXXX Erreur XXXX Mett. hors & ss tension. Si cela ne fonction-

ne pas, notez le code et contactez assis-

Une demande d’entretien a lieu dans les cas suivants :

❏ Le câble d’alimentation n’est pas fermement connecté

❏ Une erreur qui ne peut pas être résolue se produit

En cas de demande d’entretien, l’imprimante arrête automatiquement

l’impression. Mettez l’imprimante hors tension, déconnectez le câble

d’alimentation de la sortie et de l’entrée CA sur l’imprimante, puis reconnectez.

Mettez l’impression sous tension plusieurs fois.

Si cette demande d’entretien s’affiche de nouveau sur l’écran LCD, contactez

votre revendeur ou l’assistance Epson. Indiquez-leur le code de la demande

d’entretien (« XXXX »).

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Résolution des problèmes

Vous ne pouvez pas imprimer

(parce que l’imprimante ne

L’imprimante ne s’allume pas

o Le câble d’alimentation est-il raccordé à laprise secteur ou au connecteur d’entrée del’imprimante ?Vérifiez que le câble d’alimentation est correcte-ment raccordé à l’imprimante. o Existe-t-il un problème au niveau de la prisesecteur ?Vérifiez que la prise secteur fonctionne en bran-chant le câble d’alimentation d’un autre appareilélectrique. L’imprimante ne communique pas

o Le câble est-il correctement branché ?Assurez-vous que le câble d’interface de l’impriman-te est correctement branché dans le connecteur del’imprimante et de l’ordinateur prévu à cet effet. Vé-rifiez aussi que le câble n’est pas coupé ou plié. Sivous avez un câble de rechange, essayez de connec-ter à l’aide du câble de rechange. o Les caractéristiques du câble d’interfacecorrespondent-elles à celles de l’ordinateur ?Assurez-vous que les spécifications du câble d’inter-face correspondent à celles de l’imprimante et del’ordinateur.U « Tableau de spécifications » à la page 200 o Si vous avez un hub USB, l’utilisez-vouscorrectement ?Dans la spécification USB, les connexions en chaînede cinq hubs USB sont possibles. Cependant, nousvous conseillons de connecter l’imprimante au pre-mier hub directement raccordé à l’ordinateur. Selonle hub que vous utilisez, le fonctionnement de l’im-primante risque de devenir instable. Si cela se pro-duit, branchez le câble USB directement dans le portUSB de votre ordinateur. o Le hub USB est-il correctement reconnu ?Assurez-vous que le hub USB est correctement re-connu sur l’ordinateur. Si tel est le cas, déconnectezle concentrateur USB de l’ordinateur et connectez di-rectement l’ordinateur à l’imprimante. Pour plus d’in-formations sur le fonctionnement du hub USB, con-tactez le fabricant. Vous ne pouvez pas imprimer dans

un environnement réseau

o Les paramètres réseau sont-ils corrects ?Pour connaître les paramètres requis, adressez-vousà votre administrateur réseau. o Connectez l’imprimante directement àl’ordinateur en utilisant un câble USB, puisessayez d’imprimer.Si vous pouvez imprimer via le câble USB, le problè-me vient de l’environnement réseau. Contactez vo-tre administrateur système ou consultez le manuelde votre système réseau. Si vous ne pouvez pas im-primer via USB, consultez la section appropriée dansle présent Guide de l’utilisateur. L’imprimante présente une erreur

o Pour savoir si des erreurs se sont produitessur l’imprimante, vérifiez les témoins et lesmessages sur le panneau de commande del’imprimante.U « Panneau de commande » à la page 21U « Lorsqu’un message s’affiche » à la page 170 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Résolution des problèmes

175L’imprimante émet un bruit

identique à celui de

l’impression, mais rien ne

La tête d’impression bouge, mais

Vérifiez le fonctionnement de l’imprimante. Imprimez un motif de test. Il est possible d’imprimerdes motifs de test sans connecter l’imprimante à unordinateur. Les motifs de test permettent de vérifier l’état et le fonctionnement de l’imprimante. U « Im- pression de motifs de vérification des buses » à lapage 138Reportez-vous à la section suivante pour connaîtrela procédure à suivre en cas d’impression incorrectedu motif. o

Le message Réglage Auto Moteur

s’affiche-t-il sur l’écran du panneau de

commande ? L’imprimante ajuste le moteur interne. Attendez unmoment sans mettre l’imprimante hors tension. o

Le message Circulation encre... s’affiche-t-il

sur l’écran du panneau de commande ? L'imprimante effectue la circulation d'encre automa-tique pour éviter le dépôt d'encre de couleur d'ac-compagnement dans la tête d'impression ou le tu-be. Si le message Annuler est affiché en bas à gau-che de l'écran, appuyez sur la touche W pour annu-ler la circulation d'encre. L'annulation est impossiblelorsque la circulation d'encre est requise. U « Remarques sur l'utilisation d'encres de couleur d'accompagnement (SC-S70600 series, SC-S50600series) » à la page 30 Le motif de test n’est pas imprimé

Effectuez un nettoyage des têtes. Il est possible que les buses soient obstruées. Impri-mez de nouveau un motif de test une fois la tête net-toyée.U « Nettoyage Des Têtes » à la page 138 o

L’imprimante est-elle restée longtemps

sans être utilisée ? S’il y a longtemps que l’imprimante n’a pas été utili-sée, les buses sont probablement sèches et obs-truées. Mesures à prendre lorsque l’imprimante n’a pas été utilisée pendant longtemps U « Remar- ques sur l’absence d’utilisation de l’imprimante » àla page 27 L’impression ne répond pas à

La qualité d’impression est

médiocre, irrégulière, trop claire,

trop foncée, présente un grain

évident ou une teinte incorrecte

Les buses de la tête d’impression sont-elles

bouchées ? Si les buses sont obstruées, certaines buses ne pro-jettent pas l’encre et la qualité d’impression se dégra-de. Imprimez un motif de test.U « Impression de motifs de vérification des bu-ses » à la page 138 o

Effectuez un Alignement Des Têtes. Étant donné qu’il y a un léger écart entre la tête d’im-pression et le support, les points d’atterrissage desdifférentes couleurs d’encre peuvent être affectéspar l’humidité, la force d’inertie appliquée par la têted’impression, le sens de déplacement de la tête d’im-pression (de droite à gauche ou de gauche à droite)ou l’utilisation de deux têtes d’impression (tous lesmodèles sauf SC-S30600 series). De ce fait, les impres-sions peuvent présenter du grain ou être floues.. Sélectionnez Réglage du support — Alignement Des Têtes dans les paramètres du support pour cor-riger un mauvais alignement des têtes survenant encours d'impression.U « Alignement Des Têtes » à la page 93 o

Effectuez un Réglage alimentation. Des écarts importants au niveau de l''alimentationse traduisent par des bandes (bandes horizontales,couleur inégale, zébrures). Sélectionnez Réglage du support — Réglage alimentation dans les paramè- tres du support pour apporter des corrections enfonction du support voulu.U « Réglage alimentation » à la page 91 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Résolution des problèmes

Utilisez-vous une cartouche d’encre

Cette imprimante a été conçue pour une utilisation

avec des cartouches d’encre Epson. Si vous utilisez

des cartouches d’encre qui ne sont pas d’origine

Epson, il est possible que les impressions soient pâ-

les ou que les couleurs de l’image imprimée ne cor-

respondent pas à celles de l’original parce que le ni-

veau d’encre restante n’est pas correctement détec-

té. Veillez à utiliser une cartouche correcte.

Utilisez-vous une vieille cartouche d’encre ?

La qualité de l’impression diminue lorsque vous utili-

sez une vieille cartouche d’encre. Remplacez la car-

touche d’encre par une neuve. Utilisez l’encre de la

cartouche avant la date indiquée sur l’emballage ou

dans les six mois qui suivent l’ouverture, selon

l’échéance qui survient en premier.

La température des chauffages est-elle

Augmentez la température si les résultats de l’im-

pression sont flous ou tachés ou si l’encre coagule.

Notez cependant qu’une température trop élevée

peut entraîner le rétrécissement, le froissement ou

la détérioration du support.

En outre, un certain temps peut être nécessaire pour

que les chauffages atteignent la température souhai-

tée si la température ambiante est faible. Il est égale-

ment possible que les chauffages n’aient pas l’effet

souhaité une fois la température sélectionnée attein-

te si le support est trop froid. Attendez que le sup-

port ait atteint la température ambiante pour l’utiliser.

Les paramètres du support sont-ils corrects ?

Vérifiez que les paramètres du support dans le logi-

ciel RIP ou sur l’imprimante correspondent au sup-

L’option Largeur Des Données est-elle

sélectionnée pour le paramètre Mouvement

Lorsque l’option Largeur Des Données est sélection-

née pour le paramètre Mouvement des têtes dans

le menu de configuration, la vitesse d’impression

augmente mais la qualité d’impression peut légère-

ment baisser. Pour une meilleure qualité d’impres-

sion, sélectionnez l’option Largeur Cpte Imprim

pour le paramètre Mouvement des têtes.

U « Menu Configuration Impr. » à la page 161

Avez-vous comparé le résultat de

l’impression avec l’image affichée à l’écran ?

Étant donné que les moniteurs et les imprimantes

restituent différemment les couleurs, les couleurs im-

primées ne correspondent pas toujours parfaite-

ment aux couleurs affichées.

Un capot de l’imprimante était-il ouvert lors

L’ouverture des capots lors de l’impression entraîne

l’arrêt brutal de la tête d’impression, ce qui génère

des couleurs non uniformes. N’ouvrez pas les capots

lorsque l’impression est en cours.

Le message Niveau Encre Faible s’affiche-t-il

sur l’écran du panneau de commande ?

La qualité d’impression risque de se dégrader lors-

que le niveau d’encre est faible. Nous vous recom-

mandons de remplacer la cartouche d’encre par une

neuve. Si vous constatez une différence de couleur

même après le remplacement de la cartouche d’en-

cre, nettoyez plusieurs fois la tête d’impression.

Secouez les cartouches d’encre.

Un dépôt s’est peut-être formé dans l’encre White

(Blanc) ou Metallic Silver (Métallique). Secouez bien

la cartouche et lancez plusieurs opérations de Circu-

Pour secouer les cartouches d’encre U « Agita-

tion » à la page 126

Circulation de l’encre U « Menu Maintenance » à la

Si le problème persiste, effectuez l'opération Ra-

U « Rafraîch. Encre » à la page 141

Le type d'encre Orange a-t-il été modifié ?

Si vous remarquez une modification du ton de la cou-

leur après avoir modifié le type d'encre Orange,

créez un profil pour le type d'encre Orange que

vous utilisez puis recréez les données d'impression.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Résolution des problèmes

177Les données imprimées ne sont pas

correctement positionnées sur le

Le support est-il correctement chargé et les

marges sont-elles correctes ?

Si le support n’est pas correctement chargé, il est

possible que les résultats soient décentrés ou

qu’une partie des données ne soit pas imprimée.

Vous pouvez vérifier que les options correctes sont

sélectionnées pour les paramètres Marge latérale

et Position départ impr. dans le menu de configu-

U « Chargement des supports (SC-S70600 series, SC-

S50600 series) » à la page 40

U « Chargement des supports (SC-S30600 series) »

U « Menu Configuration Impr. » à la page 161

Le support est-il incliné ?

Si l’option Non est sélectionnée pour le paramètre

Vérifier biais support dans le menu de configura-

tion, l’impression se poursuit lorsque le support est

incliné et les données sont imprimées hors de la zo-

ne d’impression. Réglez Vérifier biais support sur

U « Menu Configuration Impr. » à la page 161

Le support est-il suffisamment large pour

les données d’impression ?

Normalement, l’impression s’arrête si l’image impri-

mée est plus large que le support. Les données se-

ront cependant imprimées au-delà des bords du sup-

port si l’option Non est sélectionnée pour le paramè-

tre Vérifier taille supp. dans le menu de configura-

tion. Sélectionnez Oui pour le paramètre Vérifier

taille supp. dans le menu de configuration.

U « Menu Configuration Impr. » à la page 161

Les lignes de règles verticales sont

Le support est-il gondolé ?

Certains types de supports peuvent se gondoler

dans certaines conditions (humidité et température)

lorsqu’ils sont installés dans l’imprimante. Si le sup-

port est gondolé, appuyez sur la touche d du pan-

neau de commande pour entraîner le support et évi-

ter la zone affectée. Nous vous recommandons de

réduire la température et l’humidité pour éviter que

le support ne gondole.

La tête d’impression est-elle désalignée ?

Si la tête d’impression est désalignée, les lignes de

règles peuvent elles aussi être désalignées. Dans ce

cas, sélectionnez Réglage du support — Aligne-

ment Des Têtes dans les paramètres du support,

pour corriger un mauvais alignement des têtes sur-

venant en cours d'impression.

U « Alignement Des Têtes » à la page 93

La surface imprimée présente des

éraflures ou des taches

Le support est-il trop épais ou trop fin ?

Vérifiez les spécifications du support de manière à

vous assurer qu’il est compatible avec l’imprimante.

Si vous utilisez un logiciel RIP, contactez le fabricant

pour obtenir plus d’informations sur les paramètres

et les supports qui peuvent être utilisés.

Le support est-il gondolé ?

Certains types de supports peuvent se gondoler

dans certaines conditions (humidité et température)

lorsqu’ils sont installés dans l’imprimante. Si le sup-

port est gondolé, appuyez sur la touche d du pan-

neau de commande pour entraîner le support et évi-

ter la zone affectée. Nous vous recommandons de

réduire la température et l’humidité pour éviter que

le support ne gondole.

Le support est-il froissé ou plié ?

Les supports froissés ou pliés risquent de ne pas col-

ler au cylindre et d’entrer en contact avec la tête d’im-

pression, ce qui entraîne des taches ou des couleurs

L’essuyeur, les capuchons ou la tête

d’impression sont-ils tachés ?

La présence d’encre, de fibres ou de poussière au-

tour de l’essuyeur, des capuchons ou de la tête d’im-

pression peut entraîner des taches causées par l’ac-

cumulation d’encre. Nettoyez la zone affectée.

U « Nettoyage » à la page 109

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Résolution des problèmes

Est-ce que la tête d’impression touche la

surface d’impression ?

Si le côté imprimé du support est éraflé, sélection-

nez Configuration support — Personnaliser régla-

ges sur le panneau de commande, afin de changer

l'Écart Du Cylindre en fonction du support chargé.

Si le support est de nouveau éraflé après que avoir

changé l'Écart Du Cylindre, augmenter la Tension

support ; ceci pourrait améliorer les résultats.

U « Personnaliser réglages » à la page 156

Après avoir change l'Écart Du Cylindre ou la Ten-

sion support, effectuez de nouveau un Réglage du

U « Réglage du support » à la page 91

Les zones bloquées par les rouleaux

presseurs sont tachées

Les rouleaux presseurs sont-ils tachés ?

Nettoyez les rouleaux presseurs.

U « Nettoyage de l'intérieur de l'imprimante (entre

une fois par semaine et une fois par mois) » à la pa-

Il est impossible de déboucher les

Le nettoyage est-il effectué régulièrement ?

Si des fibres ou de la poussière sont collées sur la

zone autour de la tête d'impression, des capuchons

(photo 1), de l'essuyeur (photo 2) ou du tampon de

rinçage, les buses peuvent s'obstruer pendant l'im-

pression. En outre, si les fibres ou la poussière ne

sont pas retirées, il est impossible de déboucher les

buses même après un nettoyage répété de la tête

d'impression. En outre, comme le montre la photo

(3), la présence d'une couche d'encre séchée empê-

che l'obturation, entraînant l'échec de l'impression.

Nettoyez régulièrement la zone affectée.

U « Nettoyage » à la page 109

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Résolution des problèmes

Remplacement des consommables. Si le problème persiste après plusieurs opérationsde Nettoyage Des Têtes ou nettoyages réguliers,les essuyeurs ou les dispositifs de nettoyage des es-suyeurs peuvent être usé ou endommagés. Nousvous recommandons de les remplacer lorsque vousconstatez les symptômes suivants.❏ Essuyeur : le bord de l'essuyeur reste rugueuxmême après l'enlèvement taches à l'aide del'essuyeur stérile. Sinon, l'essuyeur est fissuré.❏ Dispositif de nettoyage de l'essuyeur : unecouche d'encre s'est collée en face arrière de lasection absorbante.U « Remplacement de l’essuyeur et dudispositif de nettoyage de l’essuyeur » à lapage 129❏ Tampon de rinçage : encre collée à la surface,impossible de retirer les fibres ou la poussière.U « Remplacement du tampon de rinçage » àla page 131 De l'encre coule

Le support est-il manipulé correctement ? Si les points suivants ne sont pas respectés lors de lamanipulation du support, de petites quantités depoussière ou de fibres peuvent adhérer au supportet générer la formation de gouttes d'encre sur l'im-pression.❏ Ne placer un support exposé directement sur le sol. Le support doit être rembobiné et replacé dansson emballage d'origine pour le stocker.❏ Ne transportez pas le support en plaçant lasurface du support contre vos vêtements.Manipulez le support dans son emballageindividuel et sortez-le juste avant de le chargerdans l'imprimante. Lignes horizontales ou bandes de

Plusieurs causes sont possibles.

Exécutez la procédure suivante jusqu'à ce que les

résultats d'impression soient meilleurs.

Si les problèmes suivants ne peuvent être corrigés, ce

symptôme ne pourra être éliminé par aucune action.

Avant de faire quoi que ce soit, assurez-vous que de

tels problèmes ont été corrigés.

❏ Les buses sont obstruées.

U « Recherche de buses obstruées » à la

❏ Les paramètres du support ne sont pas configurés

U « Enregistrement des paramètres du

support » à la page 87

A Vérifiez la fixation des plaques de maintien du

Si une plaque de maintien du support n'est pas

correctement installée, l'alimentation du

support peut être incorrecte. Consultez la

rubrique suivante et fixez à nouveau les plaques

de maintien du support.

U « Chargement et remplacement des

supports » à la page 36

Si la fixation correcte de la plaque de maintien

du support ne corrige toujours pas le problème,

passez aux mesures suivantes.

B Résolution du problème de formation de

précipité de l'encre

L'encre peut sédimenter (des composants se

déposent au fond du liquide) à l'intérieur de

l'imprimante. Effectuez l'opération Rafraîch.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Résolution des problèmes

180U « Rafraîch. Encre » à la page 141

Si l'erreur se reproduit après l'opération

Rafraîch. Encre, procédez comme suit.

C Réglage alimentation

Le réglage de l'alimentation peut être nécessaire

en fonction du support utilisé. Si la largeur du

rouleau est différente, un réglage indépendant

est requis, même avec le même support. Dans

Réglage du support, sélectionnez Réglage

alimentation — Manuel — Motif 500mm

pour effectuer le réglage.

U « Modification des paramètres au cours de

l'impression » à la page 94

Si le réglage de l'alimentation ne corrige pas le

problème, passez à la mesure suivante.

D Résolution des différences de temps de séchage

Au cours de l'impression bidirectionnelle, le

mouvement de la tête d'impression peut

occasionner des différences de temps de

séchage de l'encre. Tout d'abord, effectuez une

impression unidirectionnelle depuis le logiciel

RIP. Si cela améliore la qualité des résultats,

changez les paramètres Température

chauffage ou Tps séchage par passag, et

réglez-les de manière à ce que les bandes et les

inégalités soient améliorées au cours de

l'impression bidirectionnelle.

U « Chauffage et séchage » à la page 94

Tout d'abord, configurez le paramètre

Température chauffage comme décrit

1) Configurez temporairement les paramètres

de température pour le préchauffage, le

chauffage du cylindre et l'après-chauffage à

une température supérieure au réglage nor-

2) Effectuez une impression bidirectionnelle et

vérifiez si l'impression est meilleure.

3) Si le problème n'est pas corrigé, réglez les pa-

ramètres de température pour le préchauffa-

ge, le chauffage du cylindre et l'après-chauf-

fage sur une valeur légèrement inférieure.

Répétez les étapes 2 et 3 jusqu'à ce que vous obte-

niez de meilleurs résultats.

Si le changement du réglage du paramètre

Température chauffage ne corrige pas le

problème, réglez le paramètre Tps séchage par

passag de la façon suivante.

1) Réglez la valeur du paramètre sur 0.1.

2) Effectuez une impression bidirectionnelle et

vérifiez si l'impression est meilleure.

3) Si le problème n'est pas corrigé, augmentez

encore la valeur du paramètre.

Répétez les étapes 2 et 3 jusqu'à ce que vous obte-

niez de meilleurs résultats.

Si les mesures ci-dessus ne corrigent pas le

problème, passez à la mesure suivante.

E Vérification du paramètre microweave (M/W)

Le paramètre microweave (M/W) peut être

inadéquat sur le RIP.

Reportez-vous au tableau d'association du

réglage et de bande du paramètre microweave

(M/W) mis au point par Epson, changez les

réglages en fonction du support utilisé, puis

vérifiez si les résultats sont meilleurs.

Tableau d'association paramètre et bande

Microweave (M/W) mis au point par Epson

U « Tableau d'association paramètre et

bandes Microweave (M/W) » à la page 197

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Résolution des problèmes

181Taches dues au contact de la tête

Le support et la tête d'impression sont en contact

au cours de l'impression.

Exécutez la procédure suivante jusqu'à ce que les

résultats d'impression soient meilleurs.

A Coupez les sections du support qui sont

gondolées ou froissées

Si le support n'est pas stocké correctement ou

s'il est resté chargé dans l'imprimante, il peut se

gondoler ou se froisser. Si vous utilisez le

support dans cet état, la tête d'impression et la

partie relevée du support peuvent se toucher et

entraîner la formation de taches. Coupez les

sections gondolées ou froissées avant d'utiliser

En outre, stockez le support comme décrit dans

le manuel fourni avec l'imprimante et chargez

le support dans l'imprimante juste avant

Si le problème n'est pas corrigé même en

imprimant sur les parties non gondolées ni

froissées du support, exécutez la mesure

B Chargement correct du support dans

l'imprimante et configuration appropriée des

paramètres du support

Si la configuration de la méthode de

chargement du support, la température de

chauffage, la tension, l'aspiration et d'autres

paramètres est incorrecte, le support peut se

gondoler et se froisser. Assurez-vous que la

méthode de chargement et les réglages sont

U « Chargement et remplacement des

supports » à la page 36

U « Précautions concernant les paramètres »

Si les mesures ci-dessus ne corrigent pas le

problème, passez à la mesure suivante.

C Réglage de la Température chauffage

Le réglage de la température de chauffage est

peut être trop élevé.

Configurez le paramètre Température

chauffage comme décrit ci-dessous.

1) Configurez temporairement le réglage de la

température sur chaque chauffage sur les

températures suivantes.

Pré-chauffage : 30, chauffage du cylindre :

30, après-chauffage : 40

U « Chauffage et séchage » à la page 94

2) Imprimez et vérifiez si le papier est moins

Si le support est moins gondolé, cela signifie

que la température de chauffage était trop

3) Tout en augmentant progressivement les ré-

glages de la température de pré-chauffage,

de chauffage du cylindre et de l'après-chauf-

fage, répétez les tests d'impression jusqu'à ce

que vous obteniez un état optimal du support.

Si le problème n'est pas corrigé après avoir

exécuté l'étape 1, restaurez le réglage d'origine

du paramètre Température chauffage, puis

exécutez la mesure suivante.

D Réglage de la Tension support

Le réglage du paramètre Tension support

diffère en fonction du support utilisé.

Lors de l'utilisation d'un support vinyle, de

film transparent ou blanc ou de toile

Utilisez la procédure suivante pour ajuster le

paramètre Tension support.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Résolution des problèmes

1821) Définissez temporairement le paramètre

U « Personnaliser réglages » à la page 156

2) Imprimez et vérifiez si l'impression est meil-

3) Si le problème n'est pas corrigé, augmentez

la valeur du paramètre d'un niveau.

Répétez les étapes 2 et 3 jusqu'à ce que l'impres-

sion soit meilleure dans une plage pouvant attein-

dre une valeur de réglage de 5.

• Si vous utilisez les modèles SC-S70600 series

ou SC-S50600 series et que le réglage de la va-

leur du paramètre Tension support ne corrige

pas le problème, exécutez la mesure suivante.

1) Réglez la Vitesse alimentation sur Lv1.

U « Personnaliser réglages » à la pa-

2) Définissez temporairement le paramètre

Tension support sur 2.

3) Imprimez et vérifiez si l'impression est

4) Si le problème n'est pas corrigé, augmen-

tez la valeur du paramètre d'un niveau.

Répétez les étapes 3 et 4 jusqu'à ce que l'impres-

sion soit meilleure dans une plage pouvant at-

teindre une valeur de réglage de 5.

Si les mesures ci-dessus ne corrigent pas le pro-

blème, restaurez la valeur par défaut du para-

mètre Tension support et exécutez la mesure

• Sur le modèle SC-S30600 series, si le réglage de

la Tension support ne corrige pas le problème,

restaurez la valeur par défaut du paramètre Ten-

sion support et exécutez la mesure suivante.

Lors de l'utilisation de bannières

La procédure correspondant à votre modèle

d'imprimante est décrite ci-dessous et réglez le

paramètre Tension support.

• Utilisation de SC-S70600 series ou SC-S50600

1) Définissez temporairement le paramètre

U « Personnaliser réglages » à la pa-

2) Imprimez et vérifiez si l'impression est

3) Si le problème n'est pas corrigé, augmen-

tez la valeur du paramètre d'un niveau.

Répétez les étapes 2 et 3 jusqu'à ce que l'impres-

sion soit meilleure dans une plage pouvant at-

teindre une valeur de réglage de 5.

Si le réglage de la Tension support ne corrige

pas le problème, restaurez la valeur par défaut

du paramètre Tension support et exécutez la

• Lors de l'utilisation du modèle SC-S30600 series

1) Réglez le paramètre sur 40.

U « Personnaliser réglages » à la pa-

2) Imprimez et vérifiez si l'impression est

Si le réglage de la Tension support ne corrige

pas le problème, restaurez la valeur par défaut

du paramètre Tension support et exécutez la

E Vérification du chargement correct du support

dans enrouleur papier Automatique

Si la méthode de fixation du support dans le

mandrin de rouleau d'enroulement ou la

méthode de fixation des contrepoids est

inappropriée, le support peut tourner autour

du rouleau au cours de l'enroulement, ce qui

peut froisser ou relever le support.

Vérifiez si les actions suivantes ont été

exécutées correctement : fixation du support

sur l'enrouleur papier Automatique et fixation

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Résolution des problèmes

183U « Utilisation de l’Enrouleur papier

Automatique » à la page 71

Si les mesures ci-dessus ne corrigent pas le

problème, passez à la mesure suivante.

F Réglage de la Aspiration du support

Le support peut se soulever en raison de la

faiblesse de l'aspiration de celui-ci.

Réglez le paramètre Aspiration du support de

la manière suivante.

1) Définissez temporairement le paramètre

U « Personnaliser réglages » à la page 156

2) Imprimez et vérifiez si le support est moins

Si le support est moins froissé, l'aspiration

du support était trop faible.

3) Tout en diminuant progressivemnt le régla-

ge du paramètre Aspiration du support, ré-

pétez les tests d'impression jusqu'à obtenir

un résultat optimal.

Le support est froissé

o Les options Tension support ou Vitessealimentation du menu de configurationsont-elles adaptées au support ?Si ces options ne sont pas correctement réglées enfonction du support, il est possible que le supportsoit froissé ou déchiré lors de l’impression.U « Personnaliser réglages » à la page 156 o Les chauffages sont-ils réglés sur unetempérature trop élevée ?Réglez la température des chauffages de manièreadaptée au support. o Sélectionnez Non pour le paramètre Mesurede la tension dans le menu de configuration.Il est possible que le réglage automatique de la ten-sion ne tende pas certains types de supports de ma-nière adaptée, ce qui entraîne une tension insuffisan-te ou d’autres problèmes de tension qui interfèrentavec l’impression.U « Personnaliser réglages » à la page 156 Bourrages du support

o Le support est-il enroulé, plié, incurvé,froissé ou ondulé ?Coupez et retirez la partie enroulée, pliée, incurvée,froissée ou ondulée.U « Découpe du support » à la page 68 o Le support est-il chargé juste avantl’impression ?Le support laissé dans l’imprimante peut être froissépar les rouleaux presseurs, et il peut aussi s'ondulerou s'enrouler tout seul. o Le support est-il trop épais ou trop fin ?❏ Vérifiez les spécifications du support demanière à vous assurer qu’il peut être utilisédans l’imprimante.U « Supports pris en charge » à la page 193❏ Pour plus d'information sur la configuration desparamètres d'impression via le RIP logiciel,contactez l'éditeur du RIP. o Le paramètre Aspiration du support est-ilréglé sur une valeur trop élevée ?Réduisez l'Aspiration du support (la force d'aspira-tion du support le long de son trajet).U « Personnaliser réglages » à la page 156 L’impression ne s’arrête pas à la fin

o Le dispositif de détection de fin du supportest-il réglé sur Non ?Il est impossible de détecter la fin du support si le réglage Paramètres avancés — Mesure de la ten- sion (dans les paramètres du support) ou Vérifierfin support dans le menu Configuration Impr. a étédéfini sur Non.U « Personnaliser réglages » à la page 156U « Menu Configuration Impr. » à la page 161 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Résolution des problèmes

184Suppression des bourrages

Procédez comme suit pour supprimer les bourrages.

! Attention :Veillez à ne pas vous coincer les mains ou lesdoigts lors de l’ouverture ou de la fermeture ducapot avant. Le non-respect de cette consigne peutentraîner des blessures.

A Ouvrez le capot avant.

B Mettez l’imprimante hors tension.

Si un message s’affiche et que l’imprimante ne

s’éteint pas, débranchez les deux câbles

C Déplacez les plaques de maintien du support

c Important :Cessez d’utiliser l’imprimante si les plaquesde maintien du support sont déformées,faute de quoi vous risquez d’endommagerles rouleaux presseurs ou la tête d’impression.Contactez votre revendeur ou l’assistanceEpson. Plaques coulissantes de maintien du support

Déplacez les plaques de maintien du support

vers les bords gauche et droit du cylindre. Pour

cela, maintenez les deux languettes de ces

Plaques insérables de maintien du support

Dégagez les plaques de maintien du support des

deux côtés du support.

D Si la tête d’impression se trouve sur le support,

éloignez-la du bourrage.

c Important :Ne déplacez la tête d’impression qu’aprèsavoir déplacé les plaques de maintien dusupport hors du passage. Le contact avec desplaques de maintien du support déforméespourrait endommager la tête d’impression.

E Soulevez le levier de chargement du support.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Résolution des problèmes

185F Tirez le support jusqu’à la rainure du cutter etretirez les morceaux déchirés ou froissés à l’aided’un cutter. G Rembobinez manuellement le support découpé. H Retirez le support encore présent à l’intérieurde l’imprimante. I Mettez l’imprimante sous tension. c Important :Si l’imprimante ne fonctionne pas pendantune période prolongée, la tête d’impressionn’est pas protégée et sèche, ce qui rendl’impression normale impossible lorsquel’imprimante est de nouveau mise soustension.La mise sous tension de l’imprimante activeautomatiquement la fonction d’obturationde la tête d’impression.Rechargez le support et reprenez l’impression.U « Chargement des supports (SC-S70600 series, SC-S50600 series) » à la page 40U « Chargement des supports (SC-S30600 series) » àla page 54 Autres

Le Nettoyage Régulier ne sera pas

effectué s'il est défini sur Non, mais

le nettoyage automatique est

o L'imprimante nettoie la tête via la fonction de main-tenance automatique pour éviter que la tête ne soitendommagée par des buses obstruées. Même si le Nettoyage Régulier est défini sur Non, la maintenance automatique sera obligatoirementeffectuée au bout du délai après impression qui aété spécifié. Les chauffages s’éteignent ou l’Unité

additionnelle de séchage en option

o Le préchauffage, le chauffage du cylindre etl’après-chauffage s’éteignent si aucun travail d’im-pression n’est reçu pendant un certain temps et enl’absence d’erreurs. La durée à l’issue de laquelle leschauffages s’éteignent automatiquement peut êtresélectionnée à l’aide de l’option Minuterie arrêt chauff du menu de configuration. U « Menu Confi- guration Impr. » à la page 161lors de l’utilisation du levier de chargement du sup-port ou lors d’une opération impliquant le matérielde l’imprimante.Une unité additionnelle de séchage est fournie avecle SC-S50600 series. L’écran du panneau de commande

o L’imprimante est-elle en mode Veille ?Le mode de veille de l’imprimante est activé à expi-ration du paramètre Minuterie arrêt chauff et leschauffages s’éteignent. La durée à l’issue de laquelleles chauffages s’éteignent peut être sélectionnéedans le menu Configuration Impr.U « Menu Configuration Impr. » à la page 161Les chauffages sont réactivés et l’imprimante quittele mode de veille lors de la réception d’un travaild’impression, lors de l’utilisation du levier de charge-ment du support ou lors d’une opération impliquantle matériel de l’imprimante.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationRésolution des problèmes 186Le témoin rouge est allumé à

l’intérieur de l’imprimante

Il ne s’agit pas d’une panne.

Le témoin rouge est placé à l’intérieur de l’impriman-

Des taches de poudre blanche sont

détectées sur les côtés de l'enrouleur

Consultez les sections suivantes et nettoyez

U « Nettoyage des côtés de l'Enrouleur papier Au-

tomatique (si sale) » à la page 122

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

Résolution des problèmes

Options et consommables

Les options et consommables suivants peuvent être utilisés avec cette imprimante (novembre 2014).

Pour obtenir les dernières informations, consultez le site internet Epson.

*1 Modèle Produit RéférenceSC-S70600 Cartouches d’encre Black (Noir) T7131Cyan T7132Magenta T7133Yellow (Jaune) T7134Light Cyan (Cyan Clair) T7135Light Magenta (MagentaClair)T7136Light Black (Gris) T7137Orange *2 T7138Orange Plus *2 T7139White (Blanc) T713AMetallic Silver (Métallique) T713BSC-S70610 Cartouches d’encre Black (Noir) T7141Cyan T7142Magenta T7143Yellow (Jaune) T7144Light Cyan (Cyan Clair) T7145Light Magenta (MagentaClair)T7146Light Black (Gris) T7147Orange *2 T7148Orange Plus *2 T7149White (Blanc) T714AMetallic Silver (Métallique) T714B EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

188Modèle Produit Référence

189Modèle Produit Référence

190*1 Epson recommande d’utiliser des cartouches d’encre Epson authentiques. Epson ne peut pas garantir la

qualité ou la fiabilité des encres non authentiques. L’utilisation d’encres non authentiques peut provoquer

des dommages qui ne sont pas couverts par la garantie Epson, et peut, dans certains cas, générer un

comportement erratique de l’imprimante.

Les informations sur le niveau des encres non authentiques risquent de ne pas s’afficher, et l’utilisation

d’encre non authentique est enregistrée pour une utilisation possible par le support de service.

*2 Lorsque vous passez au type d'encre Orange, consultez le document Using Orange Ink (Utilisation de l'encre

orange) (PDF) pour procéder de manière adéquate. Si les opérations ne sont pas effectuées correctement et

qu'un type d'encre Orange est installé, une erreur se produit et l'imprimante ne peut pas être utilisée.

U Using Orange Ink (Utilisation de l'encre orange) (PDF)

Produit Référence Explication

Cleaning cartridge (Cartouche de

T6990 Sert à changer le mode couleurs depuis 8 couleurs (non

fixes) ou 9 couleurs pour Nettoyage De La Tête, Maint.

avt stockage ou Changer Mode couleur.

Kit de Maintenance T7241 Contient des tiges de nettoyage, des gants, des essuy-

eurs, des dispositifs de nettoyage de l’essuyeur et des

tampons de rinçage pour la maintenance de l’imprimante.

U « Nettoyage » à la page 109

Kit de graissage pour tige du cha-

S210036 Identique au kit de graissage fourni avec l’imprimante.

U « Application de graisse sur la tige du chariot secon-

daire » à la page 145

Liquide de nettoyage T6993 Identique au liquide de nettoyage fourni avec l’impriman-

U « Nettoyage » à la page 109

Bidon d'encre résiduelle T7240 Identique au bidon d'encre résiduelle fourni avec l’impri-

Cleaning Wiper (Essuyeur de net-

S090012 Identique au kit de Maintenance fourni avec l’imprimante.

Wiper Kit (Kit d'essuyeur)

S090015 Essuyeur et kit de dispositif de nettoyage d'essuyeur iden-

tiques aux articles fournis avec l'imprimante.

Media Holding Plate (Plaque de

maintien du support)

C12C932121 Identique à la plaque coulissante de maintien du sup-

port fournie avec l’imprimante. Vendue à l'unité. Pour

remplacer une plaque amovible de maintien du support,

remplacer en même temps les deux plaques, gauche et

U « Remplacement des plaques de maintien du sup-

port » à la page 132

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

191Produit Référence Explication

Unité additionnelle de séchage C12C890751 Utilise un ventilateur pour souffler de l’air sur le support

et contribuer au séchage. Fourni avec les imprimantes

U « Chauffage et séchage » à la page 94

Enrouleur Auto Gros Rouleaux C12C890761 Une unité chargement papier et un enrouleur papier Au-

tomatique pour rouleaux lourds (80 kg maximum).

*1 Impossible à acheter dans certains pays et certaines régions. Nous vous recommandons d'acheter les produits

commerciaux auprès de BEMCOT M-3II by Asahi Kasei Corporation.

*2 Impossible à acheter dans certains pays et certaines régions.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

192Supports pris en charge Vous pouvez utiliser les supports suivants avecl’imprimante.La qualité d’impression est largement affectée par letype et la qualité du support utilisé. Sélectionnez unsupport adapté à la tâche prévue. Pour plusd’informations concernant l’utilisation, reportez-vousà la documentation fournie avec le support oucontactez le fabricant. Avant d'acheter de grandesquantités de support, essayez d'imprimer sur unéchantillon plus petit et vérifiez les résultats. c Important :N’utilisez pas de supports froissés, abîmés,déchirés ou sales.Enrouleur automatique standardTaille du mandrinde rouleau2 ou 3 poucesDiamètre extérieurdu rouleauJusqu’à 250 mmLargeur du support 300

* jusqu’à 1 626 mm (64 pouces)Épaisseur du sup- port Jusqu’à 1 mmPoids du rouleau Jusqu’à 40 kg* 508 mm pour la superposition des couches d'encre.Enrouleur Auto Gros RouleauxTaille du mandrinde rouleau2 ou 3 poucesDiamètre extérieurdu rouleauJusqu’à 300 mmLargeur du support 300

* jusqu’à 1 626 mm (64 pouces)Épaisseur du sup- port Jusqu’à 1 mmPoids du rouleau Jusqu’à 80 kg* 508 mm pour la superposition des couches d'encre. Déplacement et transport

de l’imprimante Cette section indique comment déplacer ettransporter le produit. Déplacement de l’imprimante Dans le cadre de cette section, nous partons duprincipe que l’imprimante est transportée vers un lieusitué au même étage (sans passer par des escaliers, desrampes ou des ascenseurs). La procédure à suivre pourdéplacer l’imprimante d’un étage à un autre ou latransporter dans un autre bâtiment est détailléeci-dessous.U « Transport » à la page 194 ! Attention :N’inclinez pas le produit de plus de 10 degrés versl’avant ou vers l’arrière lors du déplacement. Lenon-respect de cette consigne peut entraîner lebasculement de l’imprimante, ce qui peut causerdes accidents. c Important :Ne retirez pas les cartouches d’encre. Lenon-respect de cette consigne peut entraîner leséchage des buses de la tête d’impression. Préparation

A Vérifiez que l’imprimante est hors tension. B Retirez le bidon d'encre résiduelle.U « Remplacement du Bidon d'encrerésiduelle » à la page 128 C Déconnectez les cordons d’alimentation et tousles autres câbles. D Retirez le support de l’unité chargement papieret de l’enrouleur papier Automatique.EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationAnnexe 193E Déverrouillez le support.Déverrouillez les roulettes des pieds gauche etdroit et soulevez complètement les dispositifsde réglage. F Déplacez l’imprimante. c Important :Utilisez les roulettes du support del’imprimante pour déplacer l’imprimante àl’intérieur, sur une courte distance, sur unsol de niveau. Elles ne peuvent être utiliséespour le transport. Réglages après le déplacement Une fois l’imprimante déplacée, procédez comme suitpour la préparer en vue de l’utilisation. A Vérifiez que l'emplacement convient àl'installation, puis installez l'imprimante.Après l'installation, faites un réglage duparallélisme.U Guide d’installationSi vous ne disposez pas du Guide d'installation,contactez votre revendeur ou l’assistance Epson.U « Assistance » à la page 203 B Branchez les câbles d’alimentation et mettezl’imprimante sous tension.U Guide d’installation C Procédez à une vérification des buses afin devous assurer que les buses ne sont pas obstruées.U « Impression de motifs de vérification desbuses » à la page 138 D Effectuez un Réglage auto support dans lesparamètres du support, puis vérifiez la qualitéde l'impression.U « Réglage auto support » à la page 89 Transport Avant de transporter l’imprimante, contactez votrerevendeur ou l’assistance Epson.U « Assistance » à la page 203EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisationAnnexe 194Paramètres recommandés pour le support

Pour enregistrer les paramètres du support, consultez le tableau ci-dessous.

Pour toutes les valeurs des paramètres du support, vous pouvez utiliser le valeurs par défaut, sauf pour les

éléments repérés par

Température chauffage

Préchauffage 40 40 40 40

Chauffage du cylindre 40 40 40 40

Après-chauffage 50 50 50 50

U « Positionnement des rouleaux presseurs et du support (pour SC-S70600 series et SC-S50600 series) » à

Comment fixer les contrepoids U « Utilisation de l’Enrouleur papier Automatique » à la page 71

Température chauffage

Préchauffage 40 40 40 40

Chauffage du cylindre 40 40 40 40

Après-chauffage 50 50 50 50

Comment fixer les contrepoids U « Utilisation de l’Enrouleur papier Automatique » à la page 71

*2 Modifier la valeur par défaut définie en usine

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

196Tableau d'association paramètre et bandes

Les tableaux ci-dessous présentent des exemples pour le RIP logiciel ONYX Graphics. Pour le statut de bande

décrit sous « Result (Résultat) », voir la figure ci-dessous.

Exemple de bande Exemple de disparité de tonalité

M/W Résultat Recommandation

1Bandes moins probables

2 Disparité de tonalité moins probable

3Bandes moins probables

4 Moins de probabilité de disparité de tonalités mais

plus de probabilité de bandes

5Bandes moins probables

6 Moins de probabilité de disparité de tonalités mais

plus de probabilité de bandes

Tous les supports (y compris les bannières/vinyle)

3Bandes moins probables ✓

4 Disparité de tonalité moins probable

M/W Résultat Recommandation

M/W Résultat Recommandation

1Bandes moins probables

2 Moins de probabilité de disparité de tonalités mais

plus de probabilité de bandes

3Bandes moins probables ✓

4 Moins de probabilité de disparité de tonalités mais

plus de probabilité de bandes

0Bandes moins probables

1 Moins de probabilité de disparité de tonalités mais

plus de probabilité de bandes

Tous les supports (y compris les bannières/vinyle)

2Bandes moins probables

3 Disparité de tonalité moins probable ✓

Si les bandes ne peuvent être éliminées par les paramètres décrits ci-dessus, sélectionnez le mode HQ1 dans les

paramètres d'impression du RIP. Les bandes et couleurs inégales seront moins probables.

Si les bandes ne peuvent être complètement éliminées avec le mode HQ1, sélectionnez le mode HQ2 dans les

paramètres d'impression du RIP. Cependant, le grain peut être plus évident qu'avec l'impression en mode HQ1.

L'impression dans les modes HQ1 et HQ2 est plus lentes qu'avec les autres modes d'impression qui utilisent le

même nombre de passages.

Voici un exemple du mode de paramétrage d'impression du RIP. L'affichage du mode de paramétrage sera

différent selon le RIP logiciel.

❏ 720 × 720 4pass (HQ1)/720 × 720 4pass (HQ2)

Il peut arriver que votre RIP logiciel de gère pas les modes d'impression mentionnés ci-dessus.

M/W Résultat Recommandation

M/W Résultat Recommandation

2 Disparité de tonalité moins probable

3Bandes moins probables ✓

0 Disparité de tonalité moins probable

1Bandes moins probables ✓

Tous les supports (y compris les bannières/vinyle)

3 Disparité de tonalité moins probable

4Bandes moins probables

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

199Configuration système

Consultez la documentation du logiciel RIP.

Tableau de spécifications

Caractéristiques techniques de l’imprimante

Méthode d’impression Jet d’encre à la demande

Configuration des bu-

360 buses x 2 rangées x 10 cou-

360 buses × 2 × 2 rangées ×

360 buses × 2 rangées × 4 cou-

Alimentation par friction

Mémoire intégrée 512 Mo pour la mémoire prin-

128 Mo pour le réseau

Interface Compatible USB Hi-Speed

avec la spécification USB 2.0.

Caractéristiques techniques de l’imprimante

0,5A (200 à 240V CA)

SC-S70600 series (total pour

Impression : environ 800 W Mode Prêt : environ 580 W Mode de veille : environ 12 W Hors tension : 0,6 W ou moins

SC-S50600 series (total pour

les numéros 1, 2 et 3)

Impression : environ 895 W Mode Prêt : environ 775 W Mode de veille : environ 14 W Hors tension : 0,9 W ou moins

SC-S30600 series (total pour

Impression : environ 650 W Mode Prêt : environ 520 W Mode de veille : environ 10 W Hors tension : 0,6 W ou moins

Température Fonctionnement : 15 à 35 °C

F) (20 à 32 °C/68 à 89

-20 à 40 °C (-4 à 104

dant un mois à 40 °C (104

Humidité Fonctionnement : 20 à 80 %

(40 à 60 % recommandé) (sans

Stockage : 5 à 85 % (sans con-

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

200Caractéristiques techniques de l’imprimante

Plage de température et d'humidité de fonctionnement

Dimensions En stockage (minimales) :

*1 Utilisez un câble à paire torsadée blindé (catégorie 5 ou

*2 Pour unité additionnelle de séchage fournie avec le

*3 Enrouleur fourni installé, cartouches d’encre non incluses.

Spécifications de l’encre

Type Cartouches d’encre spéciales

Encre à pigments SC-S70600 series:

Reportez-vous à la date indiquée

sur l’emballage (à température nor-

Six mois (à compter de la date d’ou-

verture de l’emballage contenant

la cartouche d’encre)

-20 à 40 °C (dans un délai d’un

-10 à 40 °C (quatre jours maximum

-20 à 60 °C (dans un délai d’un

mois à 40 °C, dans les 72 heures à

40 (L) × 305 (P) × 110 (H) mm

Capacité White (Blanc) : 600 ml

Metallic Silver (Métallique) : 350 ml

Autres couleurs : 700 ml

Ne remplissez pas l’encre à nouveau.

Il s’agit d’un produit de catégorie A. Dans un

environnement domestique, ce produit peut créer

des interférences radio, auquel cas l’utilisateur

peut être amené à prendre des mesures adaptées.

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

l’assistance technique

Le site web Epson propose une aide relative aux

problèmes qui ne peuvent être résolus à l’aide des

informations de dépannage incluses dans la

documentation du produit. Sur Internet, accédez au

http://support.epson.net/

Pour télécharger les derniers pilotes, les manuels et

d’autres produits téléchargeables, et pour consulter la

foire aux questions, rendez-vous à l’adresse :

http://www.epson.com

Puis sélectionnez la section d’assistance de votre site

Avant de contacter Epson

Si votre produit Epson ne fonctionne pas

correctement et que vous ne pouvez résoudre vos

problèmes à l’aide des informations de dépannage

incluses dans sa documentation, contactez les services

d’assistance Epson pour obtenir de l’aide. Si

l’assistance Epson de votre région ne figure pas

ci-après, contactez le fournisseur auprès duquel vous

avez acheté le produit.

Pour nous permettre de vous aider plus rapidement,

merci de nous communiquer les informations

❏ Numéro de série du produit

(l’étiquette portant le numéro de série se trouve

habituellement au dos de l’appareil.)

❏ Version du logiciel

(pour connaître le numéro de version, cliquez sur

About, Version Info ou sur un bouton similaire

dans le logiciel du produit.)

❏ Marque et modèle de votre ordinateur

❏ Nom et version de votre système d’exploitation

❏ Nom et version des logiciels que vous utilisez

habituellement avec votre produit

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

203Assistance aux utilisateurs en

Les services d’assistance technique proposés par

Epson sont les suivants :

Accédez au site Internet de l’assistance technique

Epson à l’adresse http://epson.com/support et

sélectionnez votre produit pour rechercher des

solutions aux problèmes courants. Vous pouvez

télécharger des pilotes et de la documentation,

consulter la foire aux questions et obtenir des conseils

de dépannage, ou envoyer un e-mail à Epson afin de

poser vos questions.

Contacter un représentant de

Appelez le (562) 276-1300 (États-Unis) ou le (905)

709-9475 (Canada) du lundi au vendredi de 6h à 18h

(heure du Pacifique). Les horaires de l’assistance

technique peuvent être modifiés sans préavis. Le coût

de l'appel peut être facturé, éventuellement à longue

Avant d’appeler l’assistance Epson, notez les

informations et préparez les documents suivants :

❏ Numéro de série du produit

❏ Preuve d’achat (par exemple, ticket de caisse) et

❏ Configuration de l’ordinateur

❏ Description du problème

Pour obtenir de l’aide pour tout autre logiciel installé sur

votre système, reportez-vous à la documentation de ce

logiciel afin d’obtenir des informations sur l’assistance

Achat de consommables et

Vous pouvez acheter des cartouches d’encre, des

cartouches de ruban, du papier et des accessoires

Epson authentiques auprès d’un revendeur agréé

Epson. Pour trouver le revendeur le plus proche,

composez le 800-GO-EPSON (800-463-7766). Vous

pouvez également acheter en ligne à l’adresse

http://www.epsonstore.com (États-Unis) ou

http://www.epson.ca (Canada).

Assistance aux utilisateurs en

Pour plus d’informations sur la procédure de contact

du service d’assistance Epson, reportez-vous à votre

Document de garantie paneuropéenne.

Assistance aux utilisateurs à

Pour obtenir des informations, une assistance et des

Internet (http://www.epson.com.tw)

Informations sur les caractéristiques produits, pilotes

téléchargeables et questions concernant les produits.

Centre d’assistance Epson

(Tél. : +0800212873)

L’équipe du centre d’assistance Epson peut vous

assister par téléphone sur les questions suivantes :

❏ Questions commerciales et informations produits

❏ Questions ou problèmes concernant l’utilisation

❏ Questions sur les services de réparation et la

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

204Centre de services de réparation :

Téléphone Télécopie Adresse

02-23416969 02-23417070 No.20, Beiping E. Rd.,

Téléphone Télécopie Adresse

Assistance aux utilisateurs en

Epson Australie vise l’excellence en matière de service

à la clientèle. Outre la documentation produit, vous

disposez des sources d’information suivantes :

Votre fournisseur peut vous aider à identifier et à

résoudre des problèmes, et doit toujours être contacté

en premier lieu pour tout problème. Il pourra être en

mesure de résoudre rapidement et facilement vos

problèmes et de vous conseiller sur la procédure à

Adresse Internet URL

http://www.epson.com.au

Accédez au site de Epson Australie. Le site permet de

télécharger des pilotes, de trouver les coordonnées de

Epson, de consulter des informations sur les nouveaux

produits et de contacter l’assistance technique (e-mail).

Centre d’assistance Epson

Le centre d’assistance Epson est le point de contact

ultime pour conseiller nos clients. Les opérateurs du

centre d’assistance peuvent vous aider à installer,

configurer et utiliser votre produit Epson. Le

personnel de notre centre d’assistance de pré-vente

peut vous documenter sur les produits Epson et vous

indiquer le fournisseur ou l’agent de service

après-vente le plus proche. Le centre d’assistance

Epson apporte des réponses à tous types de demandes.

Téléphone : 1300 361 054

Télécopie : (02) 8899 3789

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

205Nous vous conseillons de préparer les informations et

documents nécessaires avant d’appeler, Afin que nous

puissions résoudre votre problème le plus rapidement

possible. (documentation de votre produit Epson, type

d’ordinateur utilisé, système d’exploitation, logiciels et

autres informations que vous jugez nécessaires).

Assistance aux utilisateurs à

Epson Singapour propose les sources d’information,

l’assistance et les services suivants :

(http://www.epson.com.sg)

Informations sur les caractéristiques produits, pilotes

téléchargeables, foire aux questions, questions

commerciales et assistance technique par e-mail.

Centre d’assistance Epson

(téléphone : (65) 65863111)

L’équipe du centre d’assistance Epson peut vous

assister par téléphone sur les questions suivantes :

❏ Questions commerciales et informations produits

❏ Questions ou problèmes concernant l’utilisation

❏ Questions sur les services de réparation et la

Assistance aux utilisateurs en

Pour obtenir des informations, une assistance et des

(http://www.epson.co.th)

Informations sur les caractéristiques produits, pilotes

téléchargeables, foire aux questions et assistance par

Service d’assistance téléphonique

(téléphone : (66) 2685-9899)

L’équipe du centre d’assistance téléphonique peut

vous assister sur les questions suivantes :

❏ Questions commerciales et informations produits

❏ Questions ou problèmes concernant l’utilisation

❏ Questions sur les services de réparation et la

Assistance aux utilisateurs au

Pour obtenir des informations, une assistance et des

Service d’assistance télé-

Assistance aux utilisateurs en

Pour obtenir des informations, une assistance et des

(http://www.epson.co.id)

❏ Informations sur les caractéristiques produits,

pilotes téléchargeables

❏ Foire aux questions, questions commerciales,

questions par e-mail

Service d’assistance téléphonique

❏ Questions commerciales et informations produits

206❏ Assistance technique

Téléphone : (62) 21-572 4350

Télécopie : (62) 21-572 4357

Centre de services Epson

Jakarta Mangga Dua Mall 3rd floor No. 3A/B Jl. Arteri Mangga Dua,

Téléphone/télécopie :

Téléphone/télécopie : (62) 22-7303766

Jl. Kusuma Bangsa 116–118

Téléphone : (62) 31-5355035

Télécopie : (62) 31-5477837

Yogyakarta Hotel Natour Garuda

Jl. Malioboro No. 60

Téléphone : (62) 274-565478

Jl. Diponegoro No. 11

Téléphone/télécopie : (62) 61-4516173

Assistance aux utilisateurs à

Pour obtenir une assistance technique et d’autres

services après-vente, les utilisateurs sont invités à

contacter Epson Hong Kong Limited.

chinois et en anglais, qui propose les informations et

❏ Informations produits

Service d’assistance technique par

Vous pouvez contacter nos techniciens aux numéros

Téléphone : (852) 2827-8911

Télécopie : (852) 2827-4383

Assistance aux utilisateurs en

Pour obtenir des informations, une assistance et des

(http://www.epson.com.my)

❏ Informations sur les caractéristiques produits,

pilotes téléchargeables

❏ Foire aux questions, questions commerciales,

questions par e-mail

Téléphone : 603-56288288

Télécopie : 603-56288388/399

Centre d’assistance Epson

❏ Questions commerciales et informations produits

(ligne d’information)

Téléphone : 603-56288222

❏ Questions concernant les services de réparation et

la garantie, l’utilisation des produits et l’assistance

Téléphone : 603-56288333

Assistance aux utilisateurs en

Pour obtenir des informations, une assistance et des

(http://www.epson.co.in)

Informations sur les caractéristiques produits, pilotes

téléchargeables et questions concernant les produits.

Siège social Epson Inde — Bangalore

Téléphone : 080-30515000

Télécopie : 30515005

Bureaux régionaux d’Epson Inde : Lieu Téléphone TélécopieMumbai 022-28261515/16/ 17 022-28257287Delhi 011-30615000 011-30615005Chennai 044-30277500 044-30277575Lieu Téléphone TélécopieCalcutta 033-22831589/90 033-22831591Hyderabad 040-66331738/39 040-66328633Cochin 0484-2357950 0484-2357950Coimbatore 0422-2380002 SOPune 020-30286000/30286001/30286002020-30286000Ahmedabad 079-26407176/77 079-26407347 Assistance téléphonique

Services, informations produits et commande de

cartouches : 18004250011 (de 9 h à 21 h, numéro

Services (AMRC et mobiles) : 3900 1600 (de 9 h à

18 h, faire précéder le numéro de l’indicatif local)

Assistance aux utilisateurs aux

Pour obtenir une assistance technique et d’autres

services après-vente, les utilisateurs sont invités à

contacter Epson Philippines Corporation :

Télécopie : (63-2) 706 2665

(http://www.epson.com.ph)

Informations sur les caractéristiques produits, pilotes

téléchargeables, foire aux questions et assistance par

Numéro gratuit : 1800-1069-EPSON(37766)

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation

208L’équipe du centre d’assistance téléphonique peut

vous assister sur les questions suivantes :

❏ Questions commerciales et informations produits

❏ Questions ou problèmes concernant l’utilisation

❏ Questions sur les services de réparation et la

EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Guide d'utilisation
