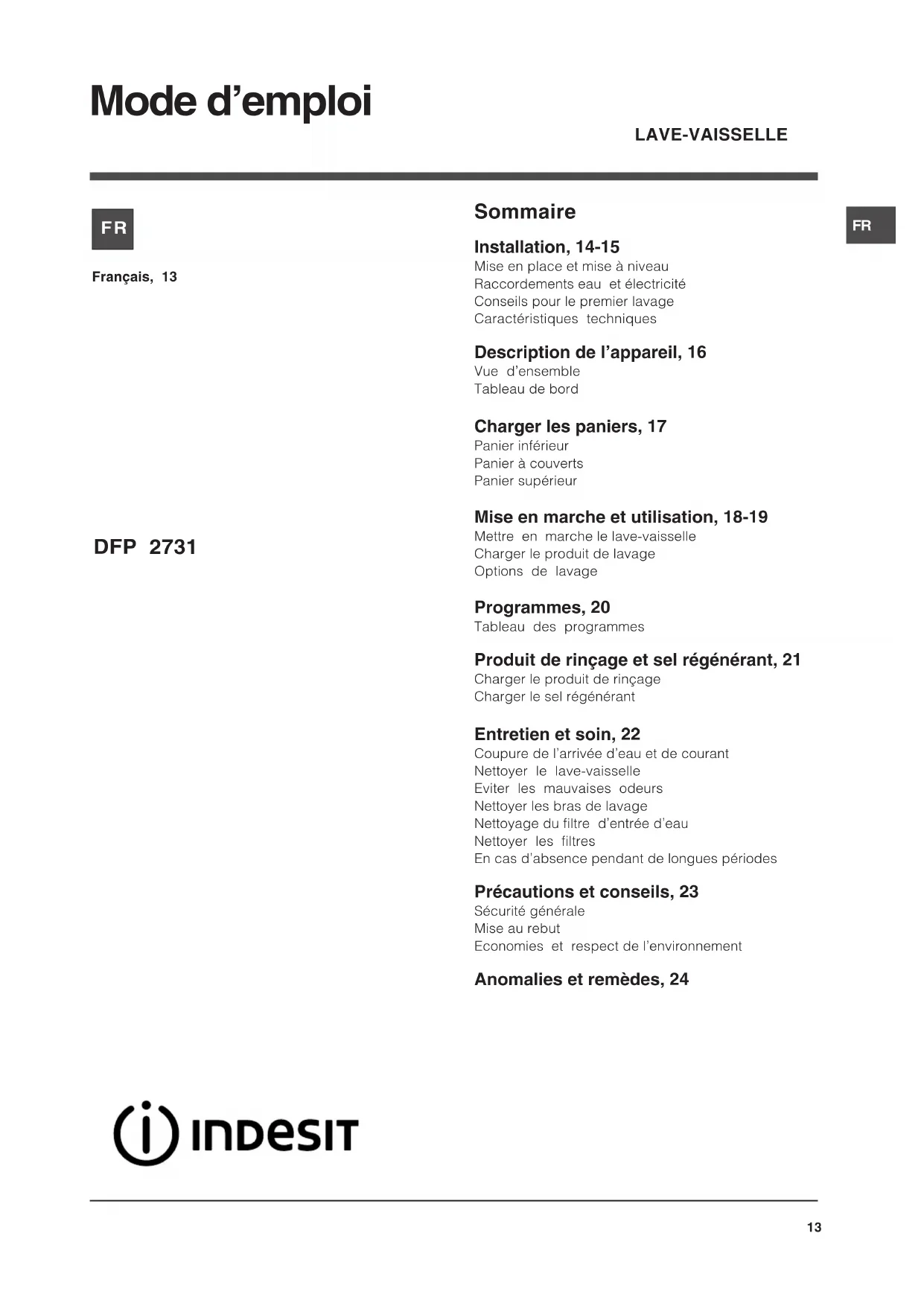

MODE D'EMPLOI DFP 2731 NX EU INDESIT

Mise en place et mise à niveau

Raccordements eau et électricité

Conseils pour le premier lavage

Caractéristiques techniques

Description de lappareil, 16

Mise en marche et utilisation, 18-19

Mettre en marche le lave-vaisselle

Charger le produit de lavage

Tableau des programmes

Produit de rinçage et sel régénérant, 21

Charger le produit de rinçage

Charger le sel régénérant

Entretien et soin, 22

Coupure de larrivée deau et de courant

Nettoyer le lave-vaisselle

Eviter les mauvaises odeurs

Nettoyer les bras de lavage

Nettoyage du filtre dentrée deau

Nettoyer les filtres

En cas dabsence pendant de longues périodes

Précautions et conseils, 23

Economies et respect de lenvironnement

Anomalies et remèdes, 24

Installation Conserver ce mode demploi pour pouvoir le consulter àtout moment. En cas de vente, de cession ou dedéménagement, sassurer quil accompagne bien lappareil.Lire attentivement les instructions : elles contiennent desconseils importants sur linstallation, lutilisationet la sécurité de lappareil.En cas de déménagement, transporter lappareilverticalement; si besoin est, lincliner sur le dos. Cet appareil est conçu pour un usage domestique ouautres applications similaires, telles que :- lieux aménagés en espace cuisine pour le personnel demagasins, bureaux et autres lieux de travail ;- fermes ;- utilisation par les clients d'hôtels, de motels ou autres locauxde type résidentiel ;- chambres d'hôtes. Mise en place et mise à niveau 1. Déballer lappareil et sassurer quil na pas été endommagépendant le transport.Sil est abîmé, ne pas le raccorder et contacter le revendeur.2. Installer le lave-vaisselle de manière à ce que les côtés et laparoi arrière touchent aux meubles adjacents ou au mur.Lappareil peut être encastré sous un plan de travail continu * (voir feuille de Montage).3. Installer le lave-vaisselle sur un sol plat et rigide.Compenser les irrégularités en vissant ou en dévissant lespieds avant jusquà ce que lhorizontalité de lappareil soitparfaite. Une bonne horizontalité garantit la stabilité delappareil et supprime tout risque de vibrations, bruits etdéplacements. 4

*. Pour régler la hauteur du pied arrière, agir sur la douille rouge à six pans située dans la partie avant du lave-vaisselle,en bas et au milieu, à laide dune clé mâle à six pans,ouverture 8 mm. Tourner dans le sens des aiguilles dunemontre pour augmenter la hauteur et dans le sens inversepour la diminuer. (consulter la notice dinstructions encastréjointe à la documentation) Raccordements eau et électricité Ladaptation des installations électriques et les travaux deplomberie de linstallation doivent être effectués par dupersonnel qualifié. Le lave-vaisselle ne doit pas écraser les tuyaux ou lecâble dalimentation électrique.Utiliser des tuyaux neufs pour effectuer le raccordementde lappareil au réseau de distribution de leau.Ne pas réutiliser les anciens tuyaux.Les tuyaux damenée et dévacuation de leau et le câbledalimentation électrique peuvent être orientés vers la droite ouvers la gauche pour simplifier linstallation. Raccord du tuyau damenée de leau  A une prise deau froide: bien visser le tuyau damenée à unrobinet à embout fileté 3/4 gaz; avant de visser, faire coulerleau jusquà ce quelle devienne limpide et dépourvuedimpuretés qui pourraient engorger lappareil. A une prise deau chaude: en cas dinstallation dechauffage centralisé (radiateurs), le lave-vaisselle peut êtrealimenté avec de leau chaude de réseau ne dépassantpas 60°C.Visser le tuyau au robinet en procédant comme pour laprise deau froide. Si la longueur du tuyau damenée ne suffit pas,sadresser à un magasin spécialisé ou à un technicien agréé(voir Assistance). La pression de leau doit être comprise entre les valeursreportées dans le tableau des Caractéristiques techniques (voirci-contre). Faire attention à ce que le tuyau ne soit ni plié ni écrasé. Raccordement du tuyau d'évacuation de l'eau

raccorder le tuyau d'évacuation, sans le plier, à une

conduite d'évacuation ayant au moins 4 cm de

Le tuyau d'évacuation doit être placé entre 40 et 80 cm

au-dessus du sol ou du plan d'appui du lave-vaisselle

Avant de raccorder le tuyau d'évacuation de l'eau au

siphon de l'évier, retirer le bouchon en plastique (B).

Sécurité anti-fuite Pour éviter tout risque dinondation, le lave-vaisselle :- est équipé dun dispositif qui coupe larrivée de leau en casdanomalie ou de fuite à lintérieur de lappareil.Quelques modèles sont équipés dun dispositif de sécuritésupplémentaire New Acqua Stop * qui garantit contre tout risque dinondation même en cas de rupture du tuyaudamenée de leau.

ATTENTION: TENSION DANGEREUSE! Il ne faut en aucun cas couper le tuyau damenée de leau car ilcontient des parties sous tension. * Présent uniquement sur certains modèles..4

Raccordement électrique Avant de brancher la fiche dans la prise de courant, sassurer que:  la prise dispose de mise à la terre et est conforme auxnormes; la prise est bien apte à supporter la puissance maximalede lappareil reportée sur la plaque signalétique fixée à lacontre-porte (voir paragraphe Description du lave-vaisselle); la tension dalimentation est bien comprise entre les valeursfigurant sur la plaque signalétique de la contre-porte; la prise est bien compatible avec la fiche de lappareil.Autrement, faire remplacer la fiche par un technicien agréé(voir Assistance); nutiliser ni rallonges ni prises multiples.Après installation de lappareil, le câble dalimentationélectrique et la prise de courant doivent être facilementaccessibles.Le câble ne doit être ni plié ni trop écrasé.Afin déviter tout danger, faire changer le cordon dalimen-tation abîmé, par le fabricant ou par son service après-vente.(Voir Assistance)Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus. Ruban anti-condensation* Après avoir encastré le lave-vaisselle, ouvrir la porte et collerle ruban adhésif transparent sous le plan en bois pour leprotéger contre la formation de condensation. Conseils pour le premier lavage Une fois linstallation terminée et tout de suite avant le premierlavage, remplir complètement deau le réservoir à sel et ajouter environ 1 kg de sel (voir Produit de rinçage et sel régénérant) : il est tout à fait normal que de leau déborde. Sélectionner ledegré de dureté de leau (voir Produit de rinçage et selrégénérant). - Après remplissage du réservoir à sel, le voyant SEL

* s'éteint. Le manque de remplissage du réservoir à sel, peutendommager l'adoucisseur d'eau et l'élément chauffant. * Présent uniquement sur certains modèles.

Caractéristiques techniques Dimensions largeur 60 cm hauteur 85 cm profondeur 60 cm Capacité 14 couverts standard Pression eau d’alimentation 0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25 – 145 psi Tension d’alimentation Voir étiquette des caractéristiques Puissance totale absorbée Voir étiquette des caractéristiques Fusible Voir étiquette des caractéristiques

Cet appareil est conforme aux Directives Communautaires suivantes: - 2006/95/EC (Basse Tension) - 2004/108/EC (Compatibilité Electromagnétique) -2005/32/EC (Comm. Reg. 1275/2008) (Ecodesign) -97/17/EC (Etiquetage) -2002/96/EC (DEEE).4

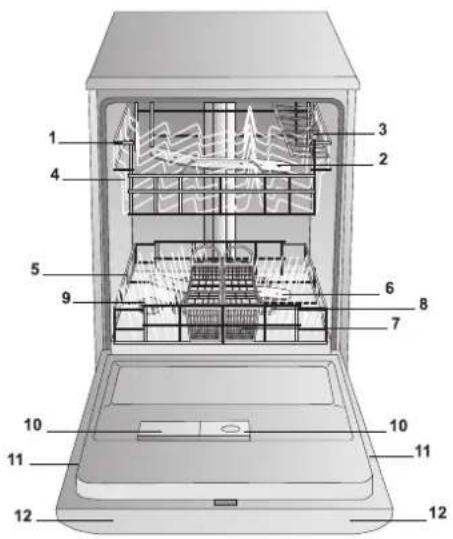

2. Bras de lavage supérieur

3. Clayettes rabattables

4. Réglage hauteur du panier

6. Bras de lavage inférieur

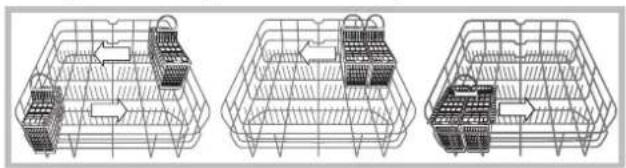

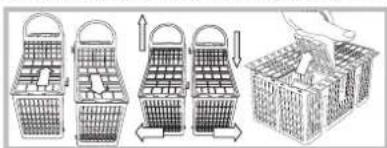

7. Panier à couverts

10. Bacs produit de lavage et réservoir à

11. Plaque signalétique

*** Uniquement pour modèles tout intégrables.

* Présent uniquement sur certains modèles. Le nombre et les types de programmes et des options, varient selon le modele de lave-vaisselle. Tableau de bord VoyantManque de selVoyant Manque deproduit de rinçageTouche et voyantMarche/ArretVoyant Lavage et3h. Départ différéVoyant Séchageet 6h. Départ différéVoyant Fin et 9h.Départ différéBouton SélectionprogrammeTouche et voyantDépart différéTouche et voyantDemi-chargeToucheON-OFF/RESET.4

* Présent uniquement sur certains modèles.

** Leur nombre et leur position varient. Avant de charger les paniers, débarrasser la vaisselle desdéchets plus importants et vider les verres et les coupes.Après avoir chargé le lave-vaisselle, sassurer que les brasde lavage tournent librement. Panier du bas Le panier du bas peut contenir des casseroles, descouvercles, des assiettes, des saladiers, des couvertsetc.selon les Exemples de chargement.Ranger de préférence sur les côtés du panier les plats deservice et les grands couvercles sans toutefois bloquer larotation du bras de lavage supérieur.Certainsmodèles de lave-vaisselle sontpourvus desecteursrabattables * qui peuvent être placés à la verticale pour ranger des assiettes ouà lhorizontale pour ranger des casseroles et des saladiers. Panier à couverts Le panier à couverts peut varier selon le modèle de lave-vaisselle: séparable, non séparable, coulissant. Le panier àcouverts non séparable doit être placé obligatoirement dansla partie avant du panier inférieur.Le panier séparable se détache en deux parties, solutionpratique en cas de lavage d'une demi-charge (si cette optionest prévue pour le modèle de lave-vaisselle), il peut coulisserparmi les accessoires fixes ou rabattables pour aller se placerdans n'importe quel coin du panier du bas.- Ils sont équipéstous deux de rabatscoulissants quipermettent de mieuxranger les couverts.Ranger les couteaux et les ustensiles de cuisine pointus etcoupants dans le panier à couverts, pointes tournées vers lebas, ou, à plat, sur les clayettes rabattables du paniersupérieur. Exemples de rangement dans le panier à couverts

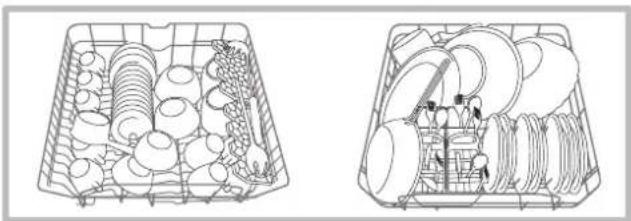

Panier du haut Y ranger la vaisselle fragile et légère : verres, tasses à thé et àcafé, soucoupes, saladiers bas, casseroles basses peu sales,en suivant les Exemples de chargement. Tasses et tasses à café, couteaux longs et pointus, couvertsde service: les placer sur les étagères rabattables **.

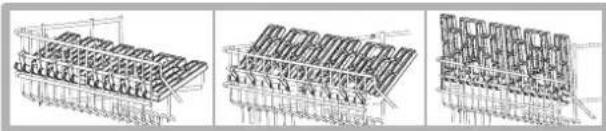

Etagères rabattables à inclinaison variable* - L'inclinaison permet de gagner de la place dans le paniersupérieur, de ranger des verres à pied de longueur différenteet d'améliorer les performances de séchage.- Soulever l'étagère rabattable, la faire glisser légèrement et laplacer selon l'inclinaison désirée. Régler la hauteur du panier supérieur Pour optimiser le rangement de la vaisselle, possibilité de régler lepanier supérieur en position haute ou basse:Régler de préférence la hauteur du panier quand cedernier est VIDE.Ne jamais soulever ou abaisser le panier dun seul côté.Ouvrir les butées des glissières dupanier à droite et à gauche et sortir lepanier. Positionner le panier en positionhaute ou basse, le faire glisser le longdes glissières jusquà ce que les rouesavant entrent elles aussi et refermer lesbutées (voir figure).Si le panier est équipé de poignéesEspace double * (voir figure), sortir le panier du haut en fin de corse, saisir lespoignées sur les côtés du panier etdéplacer vers le haut ou vers le bas;laisser retomber le panier sans lelâcher. Exemples de chargement du panier supérieur/

Vaisselle nallant pas au lave-vaisselle  Objets en bois, avec des manches en bois ou en corne ouayant des parties collées. Objets en aluminium, cuivre, laiton ou étain. Vaisselle en plastique thermorésistant. Porcelaines anciennes ou peintes à la main. Argenterie ancienne. Les pièces dargenterie non anciennepeuvent par contre être lavées avec un programme délicataprès sêtre assuré quelles ne touchent pas à dautres métaux.Nous conseillons dutiliser de la vaisselle lavable au lave-vaisselle. Inclinaison A Inclinaison B Inclinaison C.4

Charger le produit de lavage

Un bon résultat de lavage dépend aussi dun bon

dosage du produit de lavage. Un excès de produit

de lavage ne lave pas mieux et pollue

Nutiliser que du produit de lavage spécial

NE PAS UTILISER de produits pour laver la

vaisselle à la main.

Une utilisation excessive de produit de lavage

peut laisser des résidus de mousse en fin de

L'utilisation de pastilles n'est conseillée que

pour les modèles qui prévoient l'option

PASTILLES MULTIFONCTION.

Pour obtenir des performances de lavage et

de séchage optimales, utiliser des produits de

lavage en poudre, du liquide de rinçage et du sel.

bac A: Produit de lavage

bac B: Produit de prélavage

1. Appuyer sur la touche D pour

ouvrir le couvercle C.

2. Pour doser le produit de lavage

se reporter au Tableau des

 en poudre: bacs A et B.

 pastilles: si le programme en

prévoit 1, placer cette dernière

dans le bac A et fermer le

couvercle; sil en prévoit 2, mettre la deuxième dans le

3. Eliminer les résidus de produit de lavage sur les bords

du bac et fermer le couvercle jusquau déclic.

* Présent uniquement sur certains modèles.

Mettre en marche le lave-vaisselle

1. Ouvrir larrivée deau.

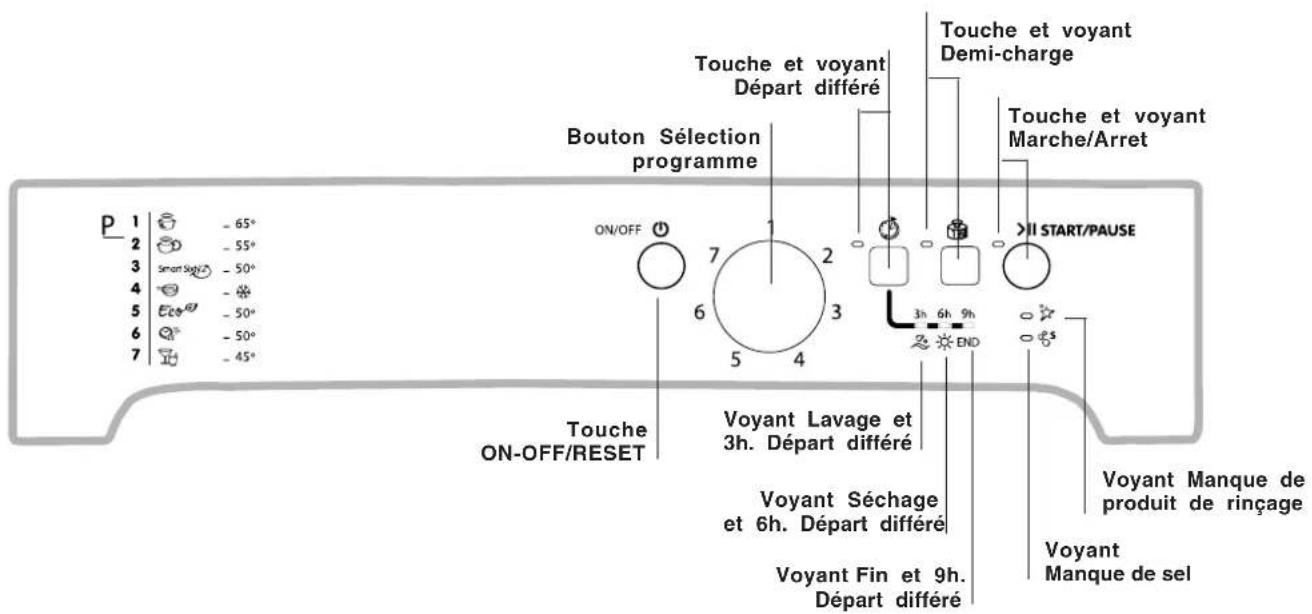

2. Appuyer sur la touche ON-OFF: tous les voyants

du bandeau de commande sallument pendant

3. Ouvrir la porte et doser le produit de lavage (voir

4. Charger les paniers (voir Charger les paniers) et

5. Pour sélectionner le programme souhaité, tourner

le bouton de SÉLECTION PROGRAMME dans le sens

des aiguilles dune montre: amener le repère en face

du symbole ou du numéro du programme. Le voyant

de la touche MARCHE/Arret flashe.

6. Sélectionner les options de lavage

7. Appuyer sur la touche MARCHE pour démarrer, le

voyant cesse de flasher (lumière fixe). Le voyant

correspondant au lavage sallume pour signaler le

démarrage du programme.

8. A la fin du programme, la touche FIN sallume

(lumière fixe). Eteindre lappareil par pression sur la

touche ON-OFF, fermer le robinet de leau et

débrancher la fiche de la prise de courant.

9. Attendre quelques minutes avant de sortir la

vaisselle pour éviter de se brûler. Décharger les

paniers en commençant par celui du bas.

- Pour réduire sa consommation d'énergie, la

machine s'éteint automatiquement dans

certaines conditions de non-utilisation.

Modifier un programme en cours

En cas derreur de sélection dun programme, il est

possible de le modifier, à condition quil vienne tout

juste de démarrer: pour changer un cycle de lavage en

cours, éteindre puis rallumer lappareil par une

pression prolongée sur la touche ON/OFF,

sélectionner ensuite le nouveau programme et les

Introduire de la vaisselle en cours de lavage

Appuyer sur la touche Marche/Arret, (la touche se met

à flasher). ouvrir la porte en faisant attention à la

vapeur chaude qui séchappe et introduire la vaisselle.

Appuyer sur la touche Marche/Arret (lumière fixe): le

Appuyer sur la touche Marche/Arret pour mettre

lappareil en pause, le programme et le départ différé

éventuellement sélectionné sont stoppés.

Pendant cette phase, aucun changement de

programme nest possible.

Interruptions accidentelles

En cas douverture de la porte en cours de lavage ou

de coupure de courant, le programme sarrête. Il

redémarre du point où il a été interrompu dès que le

courant revient ou que la porte est refermée..4

Le programme demi-charge permet de laver une petite

vaisselle et de faire des économies deau, délectricité

et de produit de lavage. Sélectionner le programme,

appuyer sur la touche DEMI-CHARGE: le voyant

Penser à réduire de moitié la quantité de produit

Utiliser de préférence un produit de lavage en

Cette option nest pas utilisable avec le

Le démarrage du programme peut être différé de 3, 6 ou

1: après avoir sélectionné le programme de lavage et

toute autre option possible, appuyer sur la touche

DÉPART DIFFÉRÉ: le voyant sallume.

2: Sélectionner le départ voulu en appuyant plusieurs

fois de suite sur la touche Départ différé, les voyants

lavage (3 heures), séchage (6 heures) et fin (9 heures)

sallument les uns après les autres.

Pour désactiver loption Départ différé, appuyer une

nouvelle fois sur la touche correspondante, le voyant

3. Une fois que la sélection a eu lieu, appuyer sur la

touche Marche/Arret pour faire partir le compte à

rebours, le délai dattente sélectionné se met à clignoter

et la touche Marche/Arret arrête de flasher (lumière en

3. A lexpiration du délai dattente, le voyant de DÉPART DIFFÉRÉ séteint et le programme démarre.

Aucune sélection de Départ différé nest plus

possible en cours de cycle.

* Présent uniquement sur certains modèles.

La sélection, la modification ou lannulation des

OPTIONS nest possible quaprès avoir choisi le

programme de lavage et avant dappuyer sur la

touche Marche/Arret.

Seules les options compatibles avec le programme

choisi peuvent être sélectionnées. Si une option nest

pas compatible avec le programme sélectionné, (voir

tableau programmes) la led correspondante clignote

En cas de sélection dune option incompatible avec une

option ou un programme de lavage précédemment

sélectionné, celle-ci clignote 3 fois de suite puis séteint,

tandis que la dernière sélection effectuée reste allumée.

Pour désactiver une option sélectionnée par erreur,

appuyer à nouveau sur la touche correspondante.

En cas de vaisselle peu sale ou précédemment rincée à leau, réduire considérablement la quantité

de produit de lavage.

Le nombre et les types de programmes et des options, varient selon le modele de lave-vaisselle.

Pour obtenir des performances optimales avec les programmes "Smart Sixty et Rapide" il est conseillé de respecter le nombre de couverts indiqué. * Le programme Eco est conforme à la norme EN-50242. Il a une durée de lavage plus longue que les autres programmes mais cest aussi celui qui consomme le moins dénergie et qui respecte le plus lenvironnement. Note pour les laboratoires d'essai: pour toutes informations détaillées sur les conditions d'essai comparatif EN, s'adresser à: ASSISTENZA_EN_LVS@indesitcompany.comPour simplifier le dosage du produit de lavage, prendre note que: 1 cuillère à soupe = 15 gr. de poudre = 15 ml de liquide environ - 1 cuillère à café = 5 gr. de poudre = 5 ml de liquide environ Produit de lavage (A) = bac A (B) = bac B Indications sur le choix des programmes Programme Poudre Liquide Pastilles Programmes prévoyant le séchage Options Durée du programme (tolérance ±10% Hrs. Min Vaisselle et casseroles très sales (déconseillé pour la vaisselle fragile) 1. Intensif

2:25’ Vaisselle et casseroles normalement sales. Programme standard quotidien.

1:50’ Vaisselle du jour en quantité réduite. (4 couverts + 1 casserole + 1 poêle). 3. Smart Sixty

1:00’ Lavage préalable dans l’attente de compléter le chargement au repas suivant 4. Trempage

0:08’ Lavage écologique à faible

consommation d’électricité pour vaisselle et casseroles. 5. Eco *

2:55’ Cycle économique et rapide pour vaisselle peu sale, tout de suite après l’usage. (2 assiettes +2 verres +4 couverts +1 casserole + 1 petite poêle) 6. Rapide

0:35’ Cycle économique et rapide pour vaisselle fragile ne supportant pas les hautes températures, tout de suite après l’usage. (verres à pied panier supérieur + assiettes fragiles panier inférieur). 7. Délicat

Produit de rinçage et sel

Nutiliser que des produits de lavage spéciaux

Ne pas utiliser de sel alimentaire ou industriel ni

de produits pour lavage de la vaisselle à la main.

Se conformer aux instructions reportées sur

l'emballage. En cas dutilisation dun produit multifonction, pas besoindajouter de produit de rinçage mais nous conseillons parcontre dajouter du sel, surtout en cas deau dure ou très dure.Se conformer aux instructions reportées sur lemballage. Sil ny a pas de rajout de sel ni de produit de

rinçage, il est normal que les voyants SEL

Charger le produit de rinçage Le produit de rinçage aide au séchage de la vaisselle car il faitglisser leau de la surface et évite ainsi la formation de tracesou de taches.Il faut remplir le réservoir à produit de rinçage: quand le voyant PRODUIT DE RINÇAGE * du bandeau s'allume;1. Ouvrir le réservoir en tournantle couvercle (G) dans le sensinverse des aiguilles dunemontre.2. Verser le produit de rinçagesans le faire déborder. Si cela seproduit, nettoyer aussitôt avecun chiffon sec.3. Revisser le couvercle.Ne JAMAIS verser le liquide de rinçage directement àlintérieur de la cuve. Régler la dose de produit de rinçage Si le résultat du séchage nest pas satisfaisant, le dosage duproduit de rinçage peut être réglé. A laide dun tournevis agirsur le dispositif de réglage (F) et lamener sur une des 6positions au choix (il est réglé en usine sur 4): si la vaisselle présente des traces, lamener sur deschiffres plus bas (1-3). sil y a des gouttes deau ou des taches de calcaire, lerégler sur des chiffres plus élevés (4-6). Réglage dureté de leau Chaque lave-vaisselle est équipé dun adoucisseur deau qui,grâce à du sel régénérant spécial lave-vaisselle, fournit de leaude lavage sans calcaire.Ce lave-vaisselle permet dopérer un réglage pour réduire lapollution et optimiser les performances de lavage selon la duretéde leau. Se renseigner auprès de lorganisme distributeur deleau.- Eteindre lappareil à laide de la touche ON/OFF et ouvrir laporte.- Placer le bouton SÉLECTION PROGRAMME dabord sur le 5ème programme puis successivement sur le 1er et à nouveau sur le 5ème.- Appuyer sur la touche ON/OFF, les voyants des phases ducycle se mettent à clignoter, la sélection du degré de dureté està présent possible. A chaque programme son degré de dureté :Par ex.: 1er programme, degré de dureté 12ème programme, degré de dureté 2 etc..etc... jusquà 5 * niveaux maximum.(Ladoucisseur deau est réglé en usine sur le niveau 3)- Pour quitter cette fonction, attendre quelques secondes ouappuyer sur une touche des options * ou éteindre l'appareil à l'aide de la touche ON/OFF.En cas dutilisation de pastilles de lavage multifonction, remplirtout de même le réservoir à sel.(°dH = dureté en degrés allemands - °fH = dureté en degrésfrançais - mmol/l = millimol/litre) Charger le sel régénérant Pour obtenir de bons résultats de lavage, sassurer que leréservoir à sel nest jamais vide. Le sel régénérant élimine lecalcaire présent dans leau et évite ainsi quil ne se dépose surla vaisselle.Le réservoir à sel qui se trouve dans la partie inférieure du lave-vaisselle (voir Description) doit être rempli: quand le flotteur vert * nest plus visible à travers le couvercle du sel; quand le voyant SEL * du bandeau s'allume; 1. Sortir le panier inférieur et dévisser lecouvercle du réservoir dans le sens inversedes aiguilles d'une montre.2. Lors de la première mise en service : remplirle réservoir d'eau à ras bord.3. Utiliser l'entonnoir * (voir figure) pour remplir le réservoir de sel à ras bord (1 kg environ). Il est tout à fait normal qu'il y ait unpeu d'eau qui déborde.4. Enlever l'entonnoir *, éliminer les résidus de sel sur le filetage. Avant de revisser le couvercle, il faut le rincer à l'eau couranteen le plaçant tête en bas et en faisant couler l'eau à travers lesquatre fentes en étoile situées dans la partie inférieure ducouvercle. (Bouchon réservoir à sel avec flotteur vert *) Nous conseillons d'effectuer cette opération à chaquechargement de sel.Fermer soigneusement le couvercle pour éviter que du produitde lavage pénètre à l'intérieur du réservoir pendant le lavage(cela pourrait endommager irrémédiablement l'adoucisseur).En cas de rajout de sel, effectuer cette opération juste avantun cycle de lavage pour éliminer aussitôt la solution saline qui adébordé. * Présent uniquement sur certains modèles.

G F Tableau de dureté de l’eau

°dH °fH mmol/l niveau 0 6 0 10 0 1 1 6 11 11 20 1,1 2 2 12 17 21 30 2,1 3 3 17 34 31 60 3,1 6 4 34 50 61 90 6,1 9 5

De 0°f à 10°f nous vous conseillons de ne pas utiliser de sel. * ce type de sélection peut légèrement prolonger la durée des cycles..4

Coupure de larrivée deau et de

courant  Fermer le robinet de leau après chaque lavage pouréviter tout risque de fuites. Débrancher la fiche de la prise de courant lors dunettoyage de lappareil et pendant tous travauxdentretien. Nettoyer le lave-vaisselle  Pour nettoyer lextérieur et le bandeau de commande,utiliser un chiffon humide non abrasif. Nutiliser nisolvants ni abrasifs. Pour nettoyer la cuve intérieure et enlever toute tache,utiliser un chiffon imbibé deau additionnée dun peude vinaigre. Eviter les mauvaises odeurs  Laisser toujours la porte entrouverte pour éviter toutestagnation dhumidité. Nettoyer régulièrement les joints détanchéité de laporte et des bacs à produits de lavage avec uneéponge humide. On évitera ainsi les incrustations dedéchets daliment qui sont les principauxresponsables de la formation de mauvaises odeurs. Nettoyer les bras de lavage Il peut arriver que des déchets restent collés aux bras delavage et bouchent les orifices de sortie de leau : mieuxvaut les contrôler de temps en temps et les nettoyeravec une petite brosse non métallique.Les deux bras de lavage sont tous deux démontables.Pour démonter le brassupérieur, il faut dévisser labague de fixation en plastique(tourner dans le sens inversedes aiguilles dune montre).Il faut remonter le bras gicleursupérieur, orifices orientésvers le haut.Pour démonter le bras delavage inférieur, pousser surles languettes situées sur lescôtés et tirer vers le haut. Nettoyage du filtre dentrée deau

* Si les tuyaux de leau sont neufs ou sils sont restéslongtemps inutilisés, avant deffectuer le raccordement,faire couler leau jusquà ce quelle devienne limpide etdépourvue dimpuretés. Faute de quoi, un engorgementpourrait se produire au point darrivée de leau etendommager le lave-vaisselle .Nettoyer, périodiquement le filtre dentrée de leau situéà la sortie du robinet.- Fermer le robinet de leau.- Dévisser lextrémité du tuyau darrivée de leau, retirer lefiltre et le laver soigneusement à leau courante.- Remettre le filtre en place et visser le tuyau. Nettoyer les filtres Les trois filtres qui composent le groupe filtrantdébarrassent leau de lavage des résidus daliments avantde la remettre en circulation : pour obtenir de bons résultatsde lavage, il faut les nettoyer.Nettoyer les filtres régulièrement.Ne pas utiliser le lave-vaisselle sans filtres ou avec filtremal fixé.Après avoir nettoyé les filtres, remettre soigneusement legroupe filtrant à sa place, cette opération est fondamentalepour un bon fonctionnement du lave-vaisselle. En cas dabsence pendant de longues

périodes  Débrancher les raccordements électriques et fermer lerobinet de leau. Laisser la porte entrouverte. Au retour, effectuer un lavage à vide. Après quelques lavages, contrôler le groupe filtrant et, sinécessaire, le laver soigneusement à leau courante avecune petite brosse non métallique en procédant comme suit :1. tourner le filtre cylindrique C dans le sens inverse desaiguilles dune montre pour le sortir de son emplacement (fig. 1). 2. Exercer une légère pression sur les ailettes latérales dugobelet filtre B pour le faire sortir (Fig. 2);3. Dégager le filtre inox A. (fig. 3).4. Examiner la cavité et éliminer tout résidu de nourriture. NEJAMAIS RETIRER la protection de la pompe de lavage(pièce noire) (fig.4). * Présent uniquement sur certains modèles.

Précautions et conseils Cet appareil a été conçu et fabriqué conformément auxnormes internationales de sécurité. Ces avertissements sontfournis pour des raisons de sécurité, il faut les lireattentivement. Sécurité générale  Cet électroménager n'est pas destiné à être utilisé par despersonnes (enfants compris) dont les capacitésphysiques, sensorielles ou mentales sont réduites ou quine disposent pas des connaissances ou de l'expériencenécessaires, à moins qu'elles n'aient été formées etencadrées pour l'utilisation de cet appareil par unepersonne responsable de leur sécurité. Les enfants doivent être surveillés par un adulte pour éviterqu'ils ne jouent avec l'appareil. Cet appareil est conçu pour un usage de type nonprofessionnel à lintérieur dune habitation. Cet appareil est destiné au lavage de vaisselle à usagedomestique, il ne doit être utilisé que par des adultes etselon les instructions reportées dans cette notice. Ne pas installer lappareil à lextérieur, même dans unendroit protégé, car il est extrêmement dangereux delexposer à la pluie et aux orages. Ne pas toucher au lave-vaisselle pieds nus. Ne jamais tirer sur le câble pour débrancher la fiche de laprise de courant. Fermer le robinet de leau et débrancher la fiche de la prisede courant avant deffectuer tous travaux de nettoyage etdentretien. En cas de panne, nessayer en aucun cas daccéder auxmécanismes internes pour tenter de la réparer. Ne jamais toucher à la résistance. Ne pas sappuyer à la porte ouverte ou sy asseoir :lappareil pourrait basculer. Ne pas garder la porte ouverte pour éviter de buter contreelle en risquant de se faire mal. Garder les produits de lavage et de rinçage hors de laportée des enfants. Les emballages ne sont pas des jouets pour enfants. Mise au rebut  Mise au rebut du matériel demballage: se conformer auxréglementations locales, les emballages pourront ainsi êtrerecyclés. La Directive Européenne 2002/96/EC sur les Déchets desEquipements Electriques et Electroniques (DEEE), exigeque les appareils ménagers usagés ne soient pas jetésdans le flux normal des déchets municipaux Les appareilsusagés doivent être collectés séparément afin doptimiserle taux de récupération et le recyclage des matériaux quiles composent et réduire limpact sur la santé humaine etlenvironnement Le symbole de la poubelle barrée estapposé sur tous les produits pour rappeler les obligationsde collecte séparéePour de plus amples renseignements sur la mise au rebutdes électroménagers, les possesseurs peuvent sadresserau service public prévu à cet effet ou aux commerçants. Economies et respect de lenvironnement

Faire des économies deau et délectricité  Ne faire fonctionner le lave-vaisselle que quand il est rempliau maximum de sa capacité. Dans lattente de remplir lamachine, lancer le cycle de Trempage pour éviter laformation de mauvaises odeurs (voir Programmes). Sélectionner un programme adapté au type de vaisselle età son degré de salissure, consulter pour cela le Tableaudes programmes :- pour de la vaisselle normalement sale, choisir leprogramme Eco (économique), il limite la quantité deau etdélectricité utilisée.- pour une quantité réduite de vaisselle, choisir loptionDemi-charge * (voir Mise en marche et utilisation).  Si le contrat de fourniture délectricité prévoit des trancheshoraires à prix réduit, effectuer les lavages pendant cesheures creuses. Dans ce cas, lutilisation de loption Départdifféré * (voir Mise en marche et utilisation) est une aide précieuse pour organiser les lavages. Produits de lavage sans phosphates, sans chlore et

aux enzymes  Il est vivement conseillé dutiliser des produits de lavagesans phosphates et sans chlore, plus indiqués pour laprotection de lenvironnement. Les enzymes développent une action particulièrementefficace à des températures avoisinant 50°C, les produitsde lavage aux enzymes permettent donc de sélectionnerdes lavages à de basses températures et dobtenir lesmêmes résultats quà une température de 65°C. Pour bien doser le produit de lavage, il faut tenir comptedes indications du fabricant, de la dureté de leau, de laquantité de vaisselle et de son degré de salissure pouréviter tout gaspillage. Bien que biodégradables, lesproduits de lavage contiennent des éléments qui altèrentléquilibre de la nature. * Présent uniquement sur certains modèles..4

Anomalies et remèdes

Si lappareil présente des anomalies de fonctionnement, procéder aux contrôles suivants avant de prendre

contact avec le service dassistance technique.

Anomalies: Causes / Solutions possibles: Le lave-vaisselle ne démarre pas ou n’obéit pas aux commandes

• Eteindre l’appareil à l'aide de la touche ON-OFF, rallumer au bout d’une minute

environ et présélectionner le programme.

• La fiche n’est pas bien branchée dans la prise de courant.

• La porte du lave-vaisselle n’est pas bien fermée.

La porte ne ferme pas • La serrure est enclenchée; pousser énergiquement sur la porte jusqu’au “clic”. Le lave-vaisselle ne vidange pas.

• Le programme n’est pas encore terminé.

• Le tuyau d’évacuation de l’eau est plié (voir Installation).

• L’évacuation de l’évier est bouchée.

• Le filtre est bouché par des déchets de nourriture.

Le lave-vaisselle est bruyant. • La vaisselle s’entrechoque ou butte contre les bras de lavage.

• Excédent de mousse: le produit de lavage n’est pas bien dosé ou n’est pas approprié (voir Mise en marche et utilisation). (voir Mise en marche et utilisation). La vaisselle et les verres présentent des dépôts de calcaire ou une couche blanchâtre. • Il manque du sel régénérant ou son réglage n’est pas adapté à la dureté de l’eau (voir Produit de rinçage et sel). • Le couvercle du réservoir à sel n’est pas bien fermé.

• Il n’y a plus de produit de rinçage ou son dosage est insuffisant. La vaisselle et les verres présentent des traces blanches ou des reflets bleuâtres. • Le dosage du produit de rinçage est excessif.

La vaisselle n’est pas sèche. • Un programme sans séchage a été sélectionné.

• Il n’y a plus de produit de rinçage ou son dosage est insuffisant (voir Produit de rinçage et sel). • Le réglage du produit de rinçage n’est pas approprié.

• La vaisselle est en matériau antiadhésif ou en plastique.

La vaisselle n’est pas propre. • Les paniers sont trop chargés (voir Charger les paniers).

• La vaisselle n’est pas bien rangée. • Les bras de lavage ne tournent pas librement. • Le programme de lavage n’est pas assez puissant (voir Programmes).

• Excédent de mousse: le produit de lavage n’est pas bien dosé ou n’est pas approprié (voir Mise en marche et utilisation). (voir Mise en marche et utilisation). • Le couvercle du réservoir à produit de rinçage n'est pas bien fermé.

• Le filtre est sale ou bouché (voir Entretien et soin).

• Il manque du sel régénérant (voir Produit de rinçage et sel).

Il n’y a pas d’arrivée d’eau - Alarme robinet fermé. (des bips * courts retentissent) (clignotement des voyants , Séchage et Fin) • Il y a une coupure d’eau. • Le tuyau d’arrivée de l’eau est plié (voir Installation).

• Ouvrir le robinet, l’appareil se met en marche au bout de quelques minutes.

• L’appareil s’est bloqué car vous n’avez pas donné suite aux bips

Eteindre l’appareil à l’aide de la touche ON/OFF, ouvrir le robinet et au bout de 20

secondes rallumer en appuyant à nouveau sur la même touche. Reprogrammer l’appareil et le remettre en marche. Alarme sur le tuyau d’arrivée de l’eau/Filtre arrivée eau bouché. (clignotement des voyants Lavage, Séchage et Fin) • Appuyer sur la touche ON/OFF pour éteindre l’appareil. Fermer le robinet de l’eau

pour éviter tout risque d’inondation, débrancher la fiche de la prise de courant.

S’assurer que le filtre d’arrivée de l’eau n’est pas bouché par des impuretés. (voir chapitre "Entretien et Soin") * Présent uniquement sur certains modèles.,-

17 34 31 60 3,1 6 4 34 50 61 90 6,1 9 5
