SBM 1823 VHA - Réfrigérateur HOTPOINT-ARISTON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Réfrigérateur combiné
Capacité totale	340 litres
Dimensions (HxLxP)	185 x 60 x 65 cm
Classe énergétique	A+
Système de refroidissement	Froid statique
Nombre de tiroirs	3 tiroirs à légumes
Éclairage intérieur	LED
Niveau sonore	42 dB
Fonctionnalités supplémentaires	Contrôle de la température, alarme de porte ouverte
Entretien	Dégivrage manuel recommandé
Garantie	2 ans
Consommation annuelle	300 kWh
Poids	70 kg
Accessoires inclus	Étagères en verre, bacs à légumes
Mesures de sécurité	Protection contre les surcharges électriques

FOIRE AUX QUESTIONS - SBM 1823 VHA HOTPOINT-ARISTON

Le réfrigérateur ne refroidit pas suffisamment. Que faire ?

Vérifiez que la température est réglée correctement. Assurez-vous que le réfrigérateur n'est pas trop plein et que l'air peut circuler. Vérifiez également si les joints de porte sont en bon état.

Il y a de la condensation à l'intérieur du réfrigérateur. Pourquoi ?

La condensation peut être causée par une humidité élevée dans l'air. Assurez-vous que la porte est bien fermée et que les aliments chauds sont refroidis avant d'être placés à l'intérieur.

Le réfrigérateur fait un bruit étrange. Est-ce normal ?

Des bruits tels que des cliquetis ou des bourdonnements peuvent être normaux pendant le fonctionnement. Cependant, si le bruit est fort ou inhabituel, vérifiez si le réfrigérateur est de niveau et qu'aucun objet ne bloque le ventilateur.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez le réfrigérateur, retirez les aliments et les étagères. Utilisez un mélange d'eau chaude et de savon doux pour nettoyer l'intérieur, puis rincez et séchez avant de rebrancher.

D'où vient l'odeur désagréable à l'intérieur du réfrigérateur ?

Les odeurs peuvent provenir d'aliments périmés ou mal couverts. Vérifiez et jetez les aliments suspects, et nettoyez les étagères pour éliminer les résidus.

Le réfrigérateur ne s'allume pas. Que faire ?

Assurez-vous que l'appareil est bien branché et que la prise fonctionne. Vérifiez également le disjoncteur ou le fusible associé au réfrigérateur.

Comment régler la température du réfrigérateur ?

Utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur pour ajuster la température. Consultez le manuel pour connaître les réglages recommandés.

Le réfrigérateur émet de la glace dans le congélateur. Est-ce un problème ?

Un peu de givre est normal, mais une accumulation excessive peut indiquer un problème d'étanchéité des joints ou un réglage de température trop bas.

Comment désembuer le réfrigérateur ?

Débranchez l'appareil et laissez la porte ouverte pour permettre à la glace de fondre. Utilisez un récipient pour recueillir l'eau. Ne pas utiliser d'objets pointus pour gratter la glace.

MODE D'EMPLOI SBM 1823 VHA HOTPOINT-ARISTON

Mise en place et raccordement

Reversibilité des portes

Description de l'appareil, 23

Vue d'ensemble

Accessoires, 24

Mise en marche et utilisation, 25-26

Mise en service de l'appareil

Réglage de la température

Système de refroidissement

Pour profiter à plein de votre réfrigerateur

Pour profiter à plein de votre congélateur

Entretien et soins, 27

Mise hors tension

Nettoyage de l'appareil

Contre la formation de moisissures et de mauvaises odeurs

Dégivrage de l'appareil

Remplacement de l'ampoule d'éclairage

Precautions et conseils, 28

Sécurité générale

Mise au rebut

Economies et respect de l'environnement

Anomalies et remèdes, 29

Assistance, 30

F

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre apparéil.

Mise en place et raccordement

Mise en place

1. Placez l'appareil dans une piece bien aérée et non humide.
2. Ne bouchez pas les grilles d'airation arrirée : le compresseur et le condensateur produit de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation d'électricité.
3. Prévoir au moins 10 cm entre le haut de l'appareil et les meubles installés au-dessus et au moins 5 cm entre les côtes et les meubles/parois laterales.
4. Installez l'appareil loin de sources de chaleur (rayons directs du soleil, cuisineille electrique).
5. Pour maintainir une distance optimale entre le produit et la paroi arriere, montez les cales d'espacement comprises dans le kit d'installation et suivez les instructions de la notice spécifique prévue.

Mise à niveau

1. Installez l'appareil sur un sol plat et rigide.
2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niveler l'appareil.

Raccordement electrique

Après le transport, placez l'appareil à la verticale et attendez au moins 3 heures avant de le raccorder à l'installation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique placée à l'intérieur du compartment réfrigérateur en bas à gauche (ex. 150 W);
• la tension d'alimentation est bien comprise entre les valeurs individues sur la plaquette signalétique, place en bas à gauche (ex.220-240 V);
• la prise est bien compatible avec la fiche de l'appareil. En cas d'incompatibilité, faites replacer la fiche par un technicien/agree (voir Assistance); n'utilisez ni rallonges ni prises multiples.

!Après installation de l'appareil, le cable electrique et la prise de courant doivent être facilement accessibles.

!Le cable ne doit etre ni plie ni excessivement ecrase.
! Il doit être contrôle prériodiquement et ne peut être remplaceé que par un technicien/agree (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes enumeratedes ci-dessus.

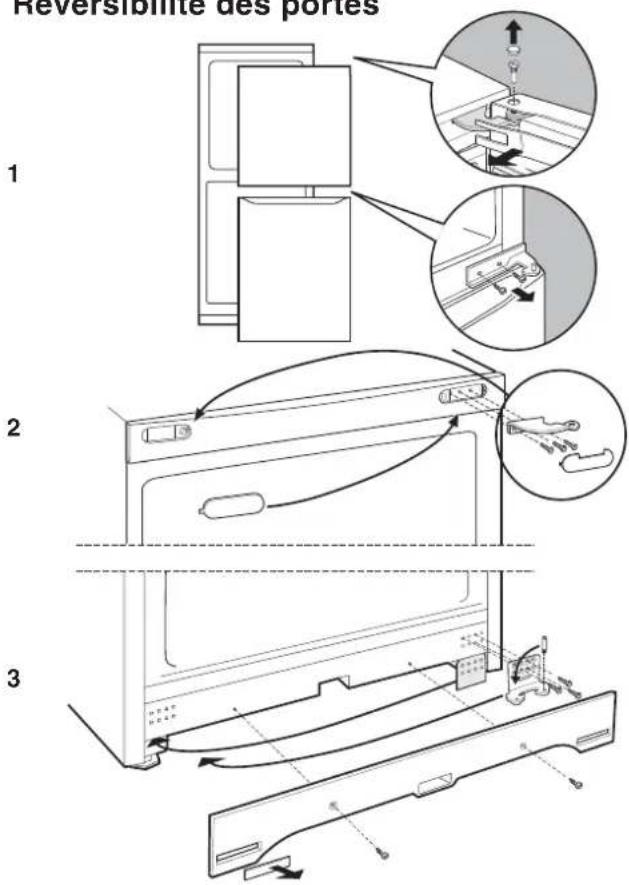

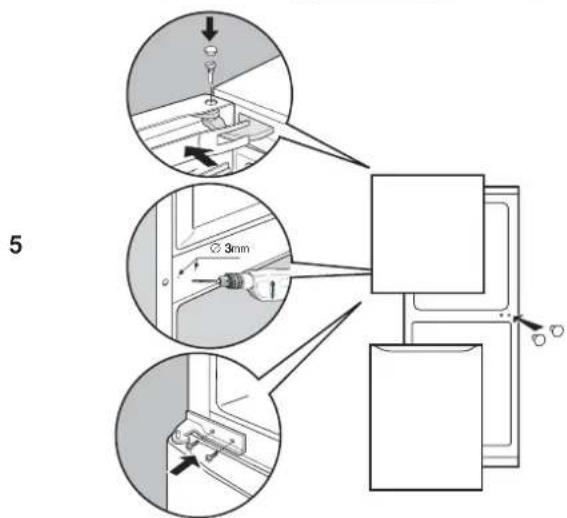

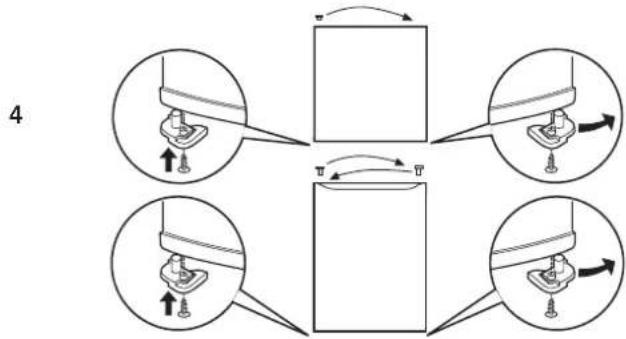

Réversibilité des portes

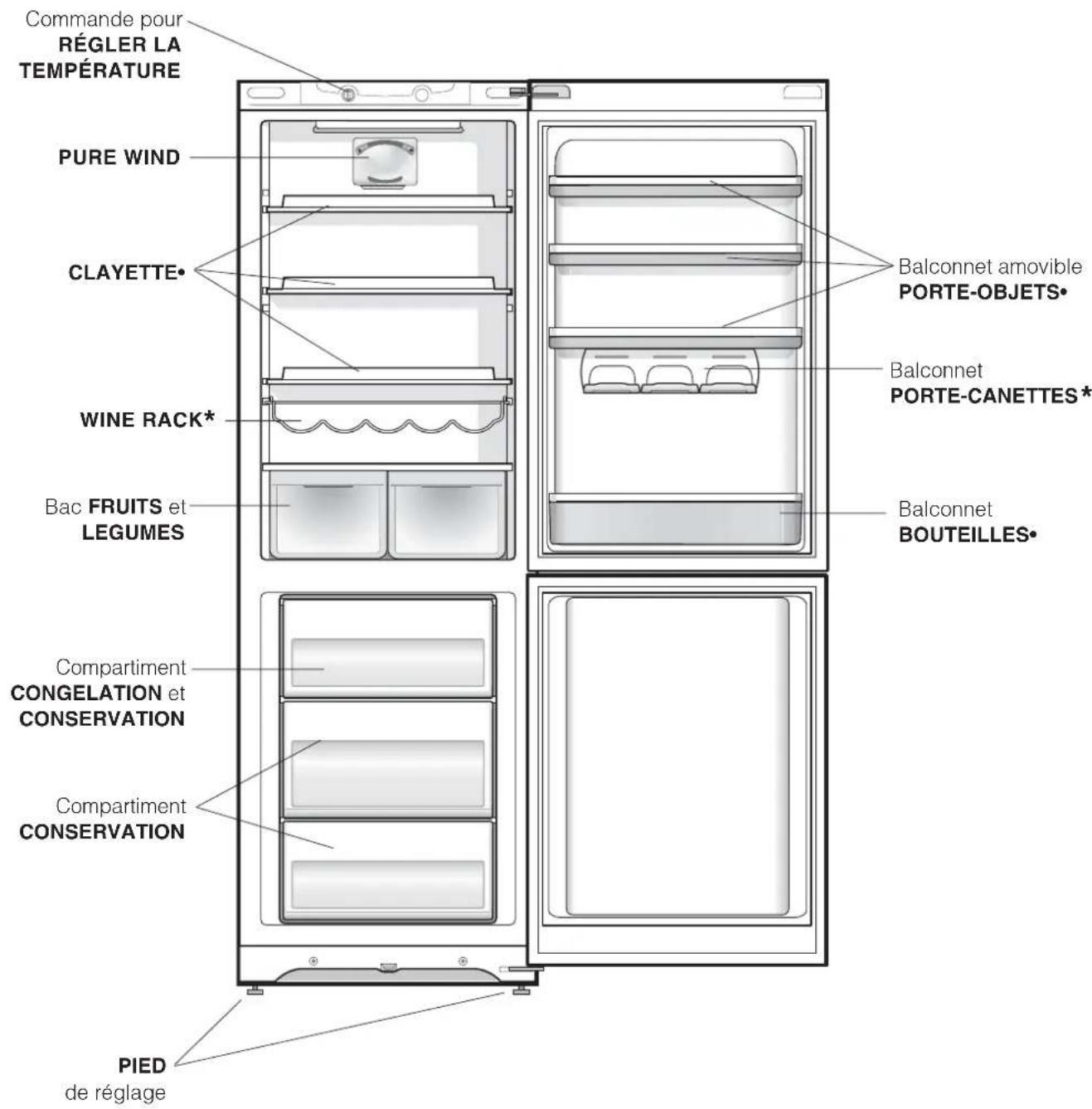

Vued'ensemble

Ces instructions d'utilisation s'appliquent à plusieurs modèles, il se peut donc que les composants illustrés doivent des différences par rapport à ceux de l'appareil que vous avez acheté. Vous trouvrez dans les pages suivantes la description des objets plus complexes.

Leur nombre et/ou leur emplacement peut varier.
* N'existe que sur certains modèles.

CLAYETTES: pleines ou grillagées.

Elles sont amovibles et réglables en hauteur grâce à des glissières spéciales (voir figure), pour le rangement de recipients ou d'aliments de grande dimension. Pour régler la hauteur, pas besoin de sortir la clayette complètement.

Indicateur de TEMPERATURE*: pour repérer la zone la plus froide à l'intérieur du réfrigerateur.

1. Contrcler que I'indicateur affiche bien OK (voir figure).

1. Si le message OK n'est pas affiché, c'est que la température est trop élevé : régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un numéro plus élevé (plus froid) et attendre environ 10 h jusqu'à ce que la température se stabilise.

2. Contralr l'indicateur une nouvelle fois: si nécessaire, proceder a un nouveau réglage. Si de grossse quantités d'aliments ont été stockées ou si la porte du réfrigerateur est ouverte très souvent, il est normal que l'indicateur n'indique pas OK. Attende au moins 10 h avant de régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un chiffre plus élevé.

3. N'existe que sur certains modèles.

Mise en service de l'appareil

! Avant demettre l'appareil en service, suivez bien les instructions sur I'installation (voir Installation).

! Avant de brancher votre apparéil, nettoyez bien les comportiments et les accessoires à l'eau tiède additionné de bicarbonate.

1. Branchez la fiche dans la prise de courant et assurez-vous que l'éclairage interieur s'allume.
2. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des alimentés dans le réfrigerateur.

Réglage de la température

Le réglage de la température à l'intérieur du compartmenté réfrigerateur est automatique en fonction de la position du bouton du thermostat.

1 = moins froid

MAX = plus froid

Nous conseillons toute fois une position intermédiaire Pour augmenter la place disponible, simplifier le rangement et améliorer l'aspect esthétique, cet apparéil loge sa "partie refroidissante" à l'intérieur de la paroi arrêté du compartment réfrigerateur. Pendant le fonctionnement de l'appareil, cette paroi est tour à tour couverte de givre ou de gouttelettes d'eau selon que le compréseur est en marche ou à l'arrêt. Ne vous inquiètez pas! Vote réfrigerateur fonctionne normalement.

Système de refroidissement

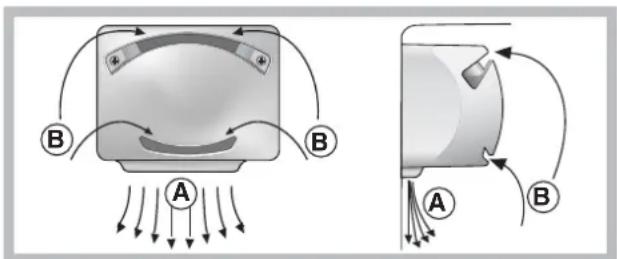

PURE WIND

On le reconnait à la présence d'un dispositif appliqué à la paroi dans le haut du compartment réfrigerateur (voir figure).

Wind Pure qui optimise au maximum la circulation de l'air, améliore l'efficacité de l'évaporateur et contribue à rétabrir trèsrapidement la température à l'intérieur du réfrigerateur après chaque ouverture. L'air souffle (A) refroidit au contact de la paroi froide, tandis que l'air plus chaud (B) est aspiré (voir figure).

La paroi arrêté est tour à tour couverte de givre ou de gouttelettes d'eau selon que le comprésseur est en marche ou à l'arrêt.

Si vous amenez le bouton de REGLAGE DE LA TEMPERATURE sur des valeurs plus élevées, que vous stockez de grandes quantités d'aliments et que la température ambiente est élevé, votre apparéil peut fonctionner de façon continue, ce qui entraîne une formation abondante de givre et une consommation d'électricité excessive: amenez alors le bouton sur des valeurs plus basses (un dégivrage automatique sera l'année).

Pour profiter à plein de votre réfrigérateur

• Pour régler la température, utilisez le bouton de REGLAGE DE LA TEMPERATURE (voir Description).
• N'introduisez que des alimentes froids ou à peine tièdes, jamais chauds (voir Précautions et conseils).
• Les aliments cuits contrairement à ce que l'on croit ne se conservent pas plus longuement que les aliments crus.
• N'introduisez pas de recipients non fermés contenant des liquides : ces derniers entraineraient une augmentation de l'humidité et la formation d'eau condensée.

L'hygiène alimentaire

1. ÀpRES achat, les alimentés doivent être débarrassés de leur emballage extérieur en papier/carton ou autre qui pourrait vehiculer des bacteries ou des saletés à l'intérieur du réfrigerateur.
2. Protégez les alimentés (notamment ceux qui se détiennent rapidement et ceux qui dégagent une forte odeur) pour éviter tout contact entre eux et éliminer ainsi toute possibilité de contamination de germes/bacteries et la diffusion d'odeurs particulières à l'intérieur du réfrigerateur.
3. Rangez les alimentes de manière à ce que l'air puisse circuler librement entre eux.
4. Veillez à ce que l'intérieur du réfrigerateur soit toujours propre. Attention : ne pas utiliser de produits oxydants ou abrasifs pour son nettoyage.
5. Sortez les alimentés du réfrigerateur lors qu'ils dépassent leur durée limite de conservation.
6. Pour une bonne conservation, les alimentés facilement périssables (fromages à pâte molle, poisson cru, viande, etc.) doivent être placés dans la zone plus froide où est situé l'indicateur de température.

Pour profiter à plein de votre congélateur

• Ne recongelez pas des alimentes décongelés ou en cours de décongélation; il faut les faire cuire et les consommer (dans les 24 heures).
• Les alimentés frais à congeler ne doivent pas être placés au contact d'aliments déjà congélés; il faut les stocker dans le compartment supérieur CONGELATION et CONSERVATION où la température qui descend au-dessous de -18°C garantit une vitesse de congélation ajustée.
• Ne stockez pas dans votre congelateur des bouteilles en verre contenant des liquides, bouchées ou fermées hermetiquement, elles pourraient se briser.
• La quantité journalière maximale d'aliments pouvant être congelee est indiquée sur l'étiquette des caractéristiques, place dans le compartment réfrigerateur en bas à gauche (exemple: 4 Kg/24h).
• Pour gagner de la place à l'intérieur du compartment congestion, vous pouvez enlever les tiroirs (sauf le tiroir du bas et celui de la COOL CARE ZONE à température variable si vous appeareil en est équipé) et stocker vos alimentés directement sur les plaques evaporantes.

! Evitez d'ouvrir la portependant la phase de congélation.
! En cas de coupure de courant ou de panne, n'ouvre pas la porte du congelateur: les produits surgelés et congelés se conserveveront ainsi sans problème pendant 9 - 14 heures environ.
! Si la température ambiente se maintain longuement audessous de 14^ , le compartment freezer n'arrive pas à atteindre les températures indispensablees à une longue conservation et la période de conservation sera par conséquent réduite.

Mise hors tension

Pendant les opérations de nettoyage et d'entretien, mettez l'appareil hors tension en débranchant la fiche de l'appareil de la prise de courant. Il ne suffit pas de placer le bouton de réglage de la température sur OFF (appareil éteint) pour éliminer tout contact électrique.

Nettoyage de l'appareil

• Nettoyez l'extérieur, l'intérieur et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionné de bicarbonate de soude ou de savon neutre. N'utilise pas de solvants, de produits abrasifs, d'eau de Javel ou d'ammoniaque.
• mettez tremper les accessoires amovibles dans de l'eau chaude additionné de savon ou de liquide vaisselle. Rincez-les et essuyez-les soignement.
• Le dos de l'appareil a tendance à s'empoussierer, pour eliminer la poussière avec délicatesses, après avoir étéint l'appareil et débranché la fiche, servez-vous d'un aspirateur montant un accessoire ajustat et régle sur une puissance intermédiaire.

Contre la formation de moisissures et de mauvaises odeurs

• Cet apparéil est fabriqué dans des matérielles hygieniques qui ne transmettent pas d'odeur. Pour sauvégarder cette caractéristique, voirlez à bien emballer et couvir vos alimentés. Vous évitez par la même occasion la formation de taches.
• Si vous doivent laisseriez apparaillé etéint pendant une période de temps prolongée, nettoyez-le bien l'intérieur et laissez les portes ouvertes.

Dégivrage de l'appareil

! Conformez-vous aux instructions suivantes.
Ne pas utiliser d'objets pointus et coupants pour dégivrer l'appareil, ils risqueraient d'endommager irreparablement le circuit réfrigerant.

Dégivrage du compartmenté réfrigérateur

Le réfrigerateur est muni d'un système de dégivrage automatique: l'eau est acheminée vers la paroi arrêté par

un trou d'évacuation (voir figure) où la chaleur produit par le compréseur la fait evaporer. Il vous suffit de nettoyer périodiquement le trou d'évacuation pour permettre à l'eau de s'écouler normalement.

Dégivrage du compartmentingnégléateur

Si la couche de givre dépasse 5 mm,procédez à un dégivrage manuel:

1. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur OFF.
2. Enveloppez vos produits surgelés ou congelés dans du papier et placez-les dans un endroit frais.
3. Laissez la porte ouverte jusqu'à ce que le givre fonde complètement; pour accélérer cette opération placez dans le compartment Congélateur des recipients d'eau tiège.

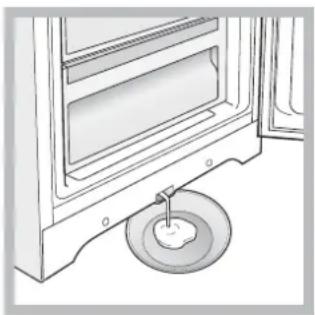

4. Certains de nos apparèils sont équipés du

SYSTEME DRAIN pour acheminer l'eau vers l'extérieur: laissez l'eau s'écouler dans un recipient (voir figure).

5.Nettoyez et sechez soigneusement le compartment congélateur avant derallumer l'appareil.

1. Avant da ranger vos alimentes dans le compartment connélateur, attendez environ 2 heures pour le rétablissement des conditions ideales de conservation des alimentes.

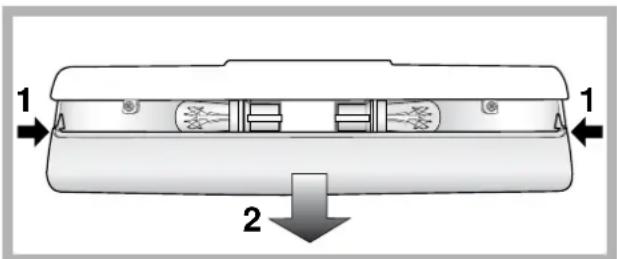

Remplacement de l'ampoule déclairage

Pour remplaçer l'ampoule d'éclairage du compartment réfrigerateur, débranchez la fiche de la prise de courant. Suivez les indications fournies cédssous.

Pour pouvoir remplaner l'ampoule, demontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à cette indiquée sur le couvercle de protection (10 W, 15 W ou 25 W).

Précautions et consels

F

! L'appareil a ete concu et fabrique conformement aux normes internationales de securite. Ces conseils sont fournis pour des raisons de securite et doit etre lus attentivement.

Cet apparéil est conforme aux Directives

Communautaires suivantes:

• 73/23/CEE du 19/02/73 (Basse Tensione) et

modifications suivantes;

-89/336/CEE du 03/05/89 (Compatibilité

Electromagnetique) et modifications suivantes;

• 2002/96/CE..

Sécurité générale

• Cet apparéil a été concu pour un usage familial, de type non professionnel.
• Cet appeareil qui sert à conserver et à congeler des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit à l'abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides.
• Ne touchez pas aux parties refroidissantes: vous pourriez vous brûler ou vous blesser.
• Pour débrancher la fiche de la prise de courant, sortez la fiche, ne tirez sur tout pas sur le cable.
• Avant d'effectuer toute opération de nettoyage ou d'entretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur OFF (appareil eteint) pour eliminer tout contact électrique.
• En cas de panne, n'essayez enaucun cas d'acceder aux mecanismes internes pour tenter de réparer l'appareil.
• Ne pas utiliser, à l'intérieur des compartments de conservation pour alimentés congeles, d'ustensiles pointus et coupants ou d'appareils électriques d'un type autre que celui recommendé par le fabricant.
• Ne pas porter à la bouche des glaçons à peine sortis du congelateur.
• Ne permettez pas aux enfants de jouer avec l'appareil. Il ne faut enaucun cas qu'ils s'asseyent sur les tiroirs ou qu'ils s'accrochent à la porte.
• Les emballages ne sont pas des jouets pour enfants.

Mise au rebut

• Mise au rebut du matériel d'emballage: conformez-vous aux reglementations locales, les emballages pourront ainsi etre recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparciels menagers usages ne soient pas jets dans le flux normal des déchets municipaux. Les apparciels usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matérieliaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barree" est apposée sur tous les produits pour rappeler les obligations de collecte séparate.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarchee à suivre pour l'enlèvement de leur vieil apparéil.

Economies et respect de l'environnement

• Installez votre apparéil dans un endroit frais et bien aéré, protégez-le contre l'exposition directe aux rayons du soleil et ne le placez pas pres de sources de chaleur.
• Pour introduire ou sortir les aliments, n'ouvre les portes de l'appareil que le temps strictement nécessaire.

Chaque ouverture de porte cause une considérable dépense d'énergie.

• Ne chargez pas trop votre apparéil:
  pour une bonne conservation des alimentes, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.
• N'introduisez pas d'aliments chauds: ces derniers font monter la tempéature interieure ce qui oblige le comprésseur à travailler beaucoup plus en gaspillant un tas d'électricité.
• Dégivrez l'appareil dés que de la glace se dépose (voir Entretien); une couche de glace trop épaissé gène considérablement la cession de froid aux alimentés et augmente la consommation d'électricité.
• Gardez toujours les joints propres et en bon état pour qu'ils adhérent bien aux portes et ne laissent pas le froid s'échapper (voir Entretien).

Il peut arriver que l'appareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôle s'il ne s'agit pas d'un problème facile à résoudre à l'aide de la liste suivante.

Anomalies:

L'éclairage interieur ne s'allume pas.

Le réfrigerateur et le congélateur refroid issent peu.

Les alimentes gèlent à l'intérieur du réfrigérateur.

Le ventilateur PURE WIND ne tourne pas.

Le moteur est branché en permanence.

L'appareil est très bruyant.

La température est élevé à certains endroits de l'extérieur du réfrigérateur.

Formation de givre ou de gouttelettes d'eau sur la paroi arrière du compartmenté réfrigérateur.

Il y a de l'eau dans le fond du réfrigerateur.

• La fiche n'est pas branchée dans la prise de courant ou pas assez enforcée pour qu'il y ait contact ou bien il y a une coupure de courant.
• Les portes ne ferment pas bien ou les joints sont abimés.
• Ouverture trop fréquence des portes.
• La position du bouton de REGLAGE DE LA TEMPERATURE n'est pas correcte
• Le réfrigerateur et le congealaur sont excessivement replis.

• La température ambiente de travail du produit est inférieure à 14^ .

• La position du bouton de REGLAGE DE LA TEMPERATURE n'est pas correcte

• Les alimentés touchent à la paroi arrêté.
• Le système PURE WIND ne se met en marche automatiquement que quand il est nécessaire afin de rétablier les conditions optimes dans le compartment réfrigerateur.
• La porte n'est pas bien fermée ou trop souvent ouverte.

• La température à l'extérieur est très élevé.
  L'épaisseur du givre dépasse 2-3 mm (voir Entretien).

• L'appareil n'a pas ete Installe bien a plat (voir Installation).

• L'appareil est installé entre des meubles ou des objets qui vibrent et font du bruit.
• Le gaz réfrigerant interne produit un léger bruit même quand le comprésseur est à l'arrêt: il ne s'agit pas d'un défaut, c'est tout a fait normal.
• Les températures élevées sont nécessaires pour éviter la formation d'eau condensée dans des zones particulières du produit
• Il s'agit du fonctionnement normal du produit.
• Le trou d'évacuation de l'eau est bouché (voir Entretien).

Avant de contacter le centre d'Assistance:

• Vérifiez si vous pouvez résoudre l'anomalie vous-même (voir Anomalies et Remèdes).
  Si, malgre tous ces contrôles, l'appareil ne fonctionne always pas et l'inconvienient persiste, faites appel au service après-vente le plus proche de chez vous.

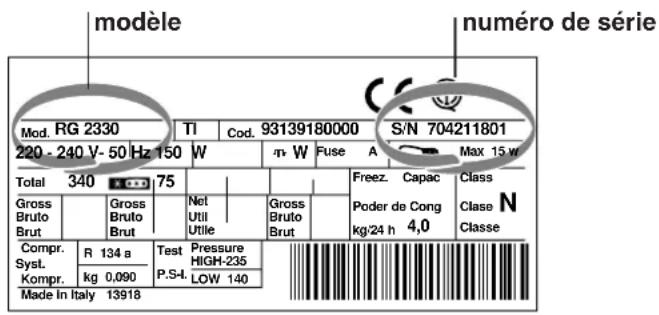

Signalez:

• le type d'anomalie
• le modele de l'appareil (Mod.)
• le numero de série (S/N)

Vous trouvez tous ces renseignements sur l'etiquette signalétique place dans le compartment réfrigerateur en bas à gauche.

Ne faites jamais appel à des techniciens non agrés et refusez toujours des pieces détachées non originales.

GBIF

Italiano, 1 Francaigis21, 11

P

PL

Portuges, 41Espojxt, 81

RO

Romána, 61

SBM 1821 V/HA

SBM 1822 V (FR)/HA

SBM 1823 V/HA

Sumario

Instalacion, 32

Sistema de enfiambre

Sistema de enfiambre

PURE WIND

Cortar la corriente électrique

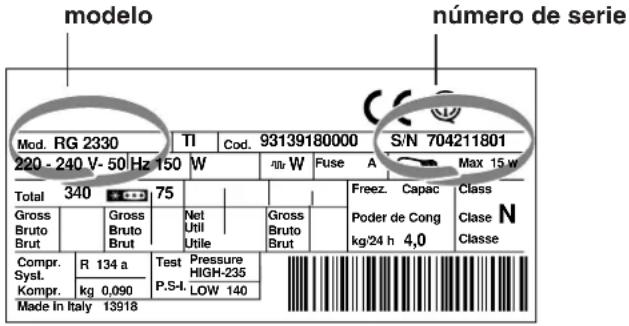

modelo
nromo de série

Interromper a corrente électrique
