Tipo de produto	Refrigerador-congelador
Marca	HOTPOINT-ARISTON
Modelo	SBM 1823 VHA
Alimentação elétrica	220-240 V, 50 Hz, potência máx. 150 W
Ajuste de temperatura	Botão termostato de 1 (menos frio) a MAX (mais frio)
Sistema de refrigeração	PURE WIND com circulação de ar otimizada
Descongelamento do refrigerador	Automático, escoamento pelo orifício de drenagem
Descongelamento do congelador	Manual (descongelar se camada de gelo > 5 mm)
Iluminação interna	Lâmpada substituível 10 W, 15 W ou 25 W
Portas reversíveis	Sim, possibilidade de inverter o sentido de abertura
Indicador de temperatura	Indicador OK para zona mais fria
Acessórios	Prateleiras ajustáveis, gavetas, gaveta de legumes (conforme modelo)
Manutenção	Limpeza com água morna e bicarbonato, não usar produtos abrasivos
Segurança	Desligar antes da limpeza, não tocar nas partes refrigerantes
Classe climática	Temperatura ambiente ideal entre 14°C e 43°C (estimativa)

Perguntas frequentes - SBM 1823 VHA HOTPOINT-ARISTON

Como ajustar a temperatura do refrigerador?

Use o botão de AJUSTE DE TEMPERATURA localizado no interior. Gire para uma posição intermediária para funcionamento normal. O número 1 corresponde ao menos frio, MAX ao mais frio. Aguarde algumas horas após o ajuste para que a temperatura se estabilize.

Por que há água no fundo do refrigerador?

O orifício de drenagem da água de descongelamento provavelmente está entupido. Limpe-o periodicamente com um limpador de cachimbo ou uma haste flexível para permitir que a água escoe normalmente para a bandeja de evaporação.

Como descongelar o congelador?

Quando a camada de gelo ultrapassar 5 mm, coloque o botão de ajuste em OFF, retire os alimentos e embrulhe-os. Deixe a porta aberta até que o gelo derreta. Para acelerar, coloque recipientes com água morna no interior. Nunca use objetos pontiagudos.

O que fazer se a iluminação interna não acender?

Verifique primeiro se o aparelho está ligado e se a tomada funciona. Se sim, a lâmpada pode estar queimada. Desligue o aparelho, remova a tampa de proteção (veja figura) e substitua a lâmpada por uma de mesma potência (10, 15 ou 25 W).

Por que o refrigerador faz barulho?

Um leve ruído é normal: o gás refrigerante circula mesmo quando o compressor está parado. Se o ruído for forte, verifique se o aparelho está nivelado (ajuste os pés dianteiros) e se não está em contato com móveis ou objetos vibrantes.

Como inverter o sentido de abertura das portas?

O manual fornece instruções para a reversibilidade das portas. Geralmente, é necessário desmontar as dobradiças, trocá-las e remontar a maçaneta do outro lado. Consulte a seção 'Reversibilidade das portas' do manual para as etapas detalhadas.

Por que o congelador não refrigera o suficiente?

Verifique se a porta fecha bem e se as vedações não estão danificadas. Certifique-se de que o botão de ajuste não está em uma posição muito baixa. Evite abrir a porta com muita frequência. Se a temperatura ambiente for inferior a 14°C, o congelador pode ter dificuldade em manter uma temperatura suficiente.

Como limpar o interior do refrigerador?

Desligue o aparelho. Limpe com uma esponja embebida em água morna com bicarbonato de sódio ou sabão neutro. Enxágue e seque. Nunca use solventes, produtos abrasivos, água sanitária ou amônia. Os acessórios removíveis podem ficar de molho em água com sabão.

Qual é a quantidade máxima de congelamento por dia?

A quantidade diária máxima de alimentos que pode ser congelada está indicada na etiqueta de características, localizada no compartimento do refrigerador na parte inferior esquerda (exemplo: 4 kg/24 h). Não ultrapasse esse limite para garantir um congelamento rápido.

O que fazer em caso de falta de energia?

Não abra a porta do congelador. Os alimentos congelados ou ultracongelados permanecerão em boas condições por cerca de 9 a 14 horas sem abrir. Se a energia voltar após esse período, verifique o estado dos alimentos antes de consumi-los.

MANUAL DE UTILIZADOR SBM 1823 VHA HOTPOINT-ARISTON

Posicionamento e ligaçao

Reversibility da abertura das portas

Descrição do aparelho, 43

Vista geral

Acessórios, 44

Regulacao da temperatura

Sistema de refrigeracao

Utilize melhor o frigorifico

Utilize melhor o congelador

Manutenção e custados, 47

Interromper a corrente electrica

Limpar o aparelho

Evite bolor e maus cheiros

Degelar o aparelho

Substituicao da lampada

Precauções e conselhos, 48

Seguranca geral

Eliminação

Economizar e respeitar o meio ambiente

Anomaliasesoluções,49

Assistência, 50

Hotpoint

ARISTON

PT

! É importante guardar este folheto para poder consulá-lo a qualquermomento.No caso de vendacessao ou mudança, assegure-se que o mesmo permaneca jintocom o aparelho para informar ao novo propriétario sobre o acontecimiento e as suas respectivas advertências.

!Leia com atenção as instruções:ha informações importantes sobre a instalação, autilização e a segurarca.

Posicionamento e ligaçao

Posicionamento

1. Posicao o aparecido num ambiente bem ventilado e não humido.
2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de electricidade diminuírem.
3. Deixe uma distança deleo menos 10cm. entre a parte superior do aparelho e os moveris que houver acima, e deleo menos 5cm. entre as laterais e os moveris/paredes acos lados.
4. Deixe o aparelho longe de fontes de calor (a luz do sol directa, um fogão eletrico).
5. Para manter uma distência ideal entre o produto e a parede posterior, montar os distanciadores presentes no kit de instalação seguido as instruções presentes na folha dedicada.

Nivelamento

1. Instale o aparelho sobre um piso plano e rigido.
2. Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros.

Ligação eletrica

Depois do transporte, posicao o aparecido na vertical e aguardeleo menos 3 horasantes de ligar o systema eletrico.Antes de colocar a ficha na tomada eletrica, certifique-se que:

• a tomada tenha uma ligation à terra e seja em conformidade com a leiisagem;
• a tomada tenha a capacidade de suportar oarga maxima. de potencia da maquina, indica na placar de identificacao situada no compartmento frigorico em baixo a esquerda (p. ex.: 150 W);
• a tensão de alimentação está entre os valuores indicados na placá de identificacao, situada embaixo à esquerda (p. ex.: 220-240 V);
• a tomada seja compativel com a ficha do aparelho. Em caso contrario peça a substituição da ficha a um técnico autorizzato (veja a Assistência); não utilize extensoes nem tomadas multiplas.

!Com o aparelho instalado, deve ser fácil o acesso ao cabo eletrico e a tomada eletrica.
!O cabo não deve ser dobrado nem sofrer pressões.
! O cabo delve ser verificado periodicamente e substituido somente por&Tecnicos autorizados (veja a Assistencia).
! A Empresa exime-se de qualquer responsabilitadse se estas regras nao foram obedecidas.

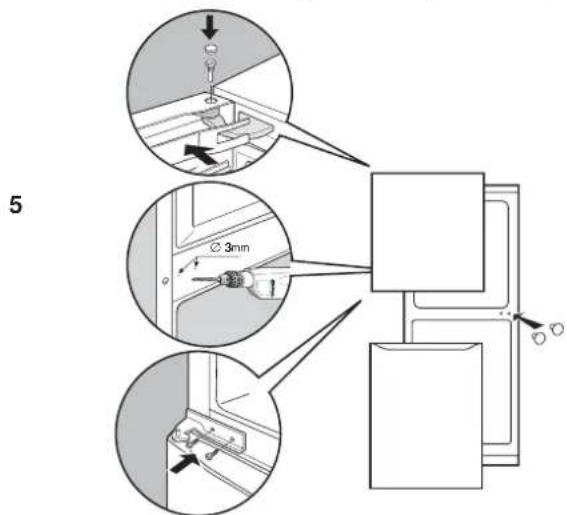

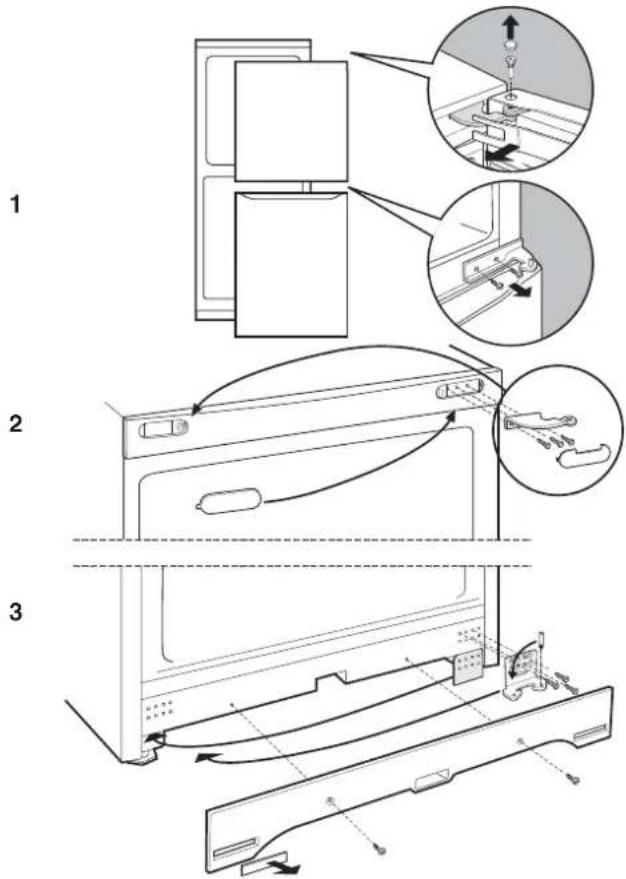

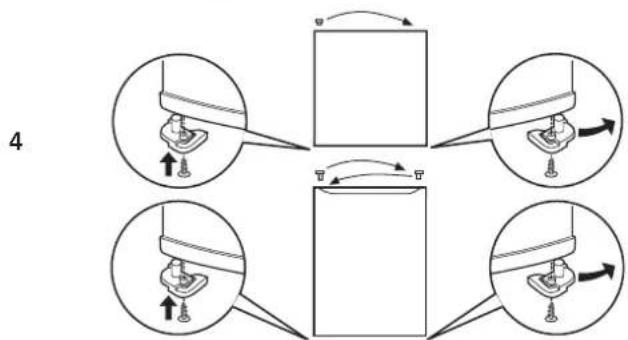

Reversibilitadadaaberturadasportas

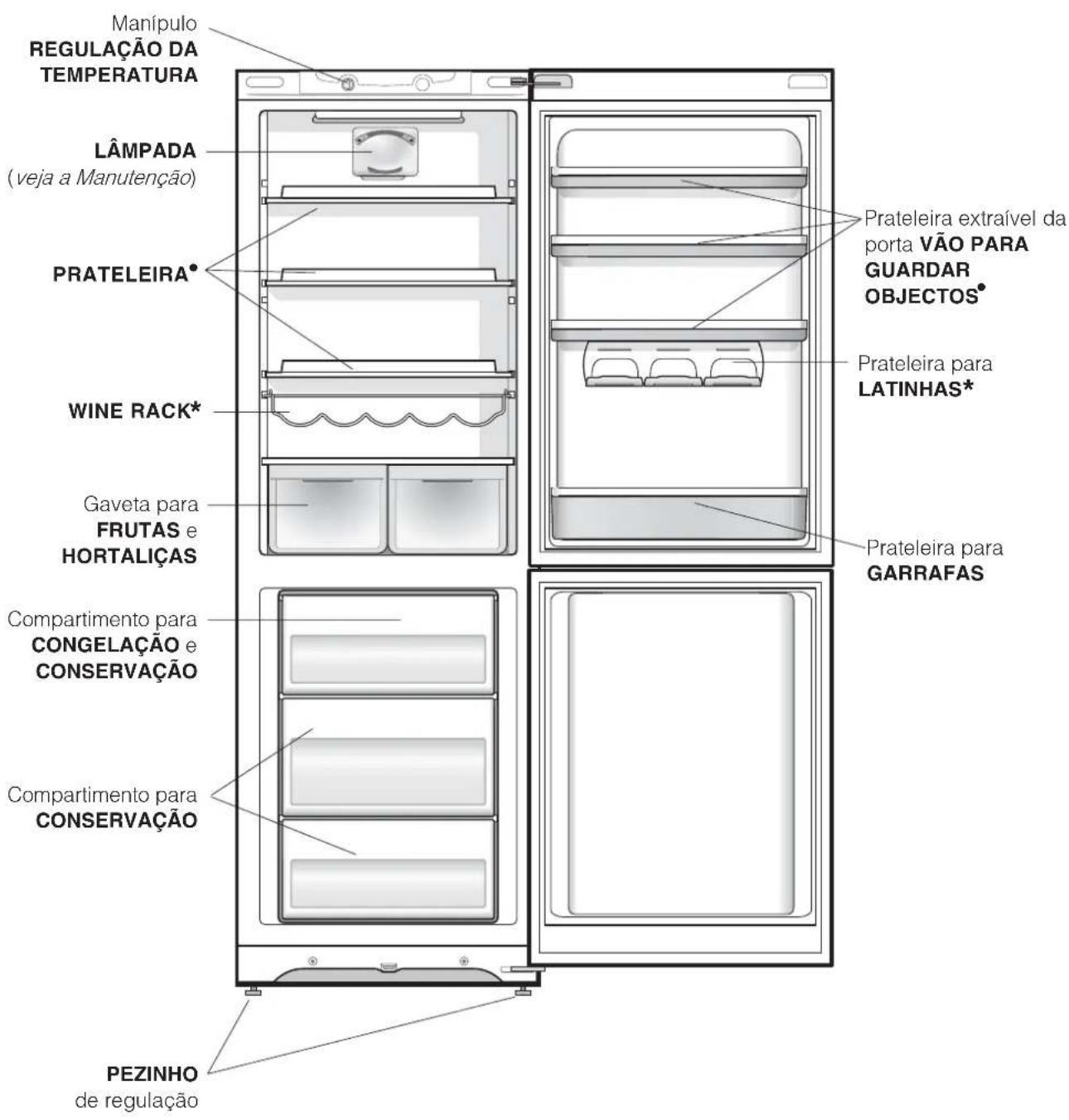

Visão geral

Estas instruções sobre a utilização são validas para various modelos, portanto é possivel que na figura Hajape pormenores differentes do aparecido que adquiriu. Ha uma descrição dos assuntos mais complexos nas páginas seguides.

- Variaveis em número e/ou na posicao.
*Presente somente em outros modelos.

PRATELEIRAS: vidro ou de grade.

Podem ser extraidas e tem altitude regulavel mediante as guias para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular

a alterations no é necessário retiring inteiramente a prateleira.

Indicator da TEMPERATURA: para identificar a zona mais fria do frigorífico.

1. Verifique se no indicator está em OK de maneira bem evidente (veja a figura).

1. Se não aparecer acrire OK significica que a temperatura está alta demais: regule a selector de FUNCIONAMENTO DO FRIGORIFICO numa posicao mais alta (mais fria) e aguarde aproximamente 10 h. às a temperatura estabilizar-se.

2. Verifique novamente o indicator: e, se for necessário, realize uma nova regulação. Se foram guardadas grandes quantidades de alimentos ou se a porta for aberta frequentemente, é normal que o indicator não está em OK. Aguarde pelo menos 10 h. antes de regular o selector de FUNCIONAMENTO DO FRIGORÍFICO numa posicao mais alta.

Iniciar o aparelho

! Antes de iniciaar o aparelho, obedeça

as instruções para a instalação (veja a Instalação).

! Antes de ligar o aparelho limpe bem os compartmentos

e os acessórios com agua morna e bicarbonato.

1. Ligue a ficha numa tomada eletrica e assegure-se que a lampada de iluminação interna.
2. Rode o selector para A REGULAÇÃO DA TEMPERATURA num valor medio. Depois de algumas horas sera possivel guardar alimentos no frigorífico.

Regulação da temperatura

A temperatura no interior do compartmento frigorifico regula-se automaticamente em funcao da posicao do botao para a regulação da temperatura.

1 = ),

MAX = mais frio.

É aconselhado em todo o caso uma posicao média Para fazer o espaço a disposicao e melhorar a aparência do aparelho, o mesmo tem a " parte refrigeradora" situada no interior do pailin traseiro do compartmento frigorífico. Este pailin, durante o acontemamento, está coberto de gelo, ou de gotinhas de agua, dependendo se o compressor estiver a funcionar ou em pausa. Não se preocupe com isto! O frigorífico está a funcionar de modo normal.

Sistema de refrigeracao

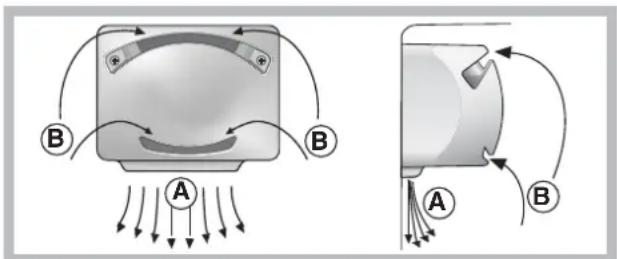

PURE WIND

Pode ser reconhecido pela Presence do disposito na parede superior do compartmento frigorifico (veja a figura).

Pure Wind optimiza ao máximo a circulacao do ar, melhorando a eficacia do evaporador e aidando a alcancar mais rapidamente a temperatura correcta no interior do frigorico antes cada abertura.

O ar soprado (A) arrefece em contacto com a parede fria, quando que o ar mais quente (B) é aspirado (veja a figura).

A parede posterior aparena-se coberta de gelo ou gotinhas de agua, conforme o compressor esteja em funciona o ou em pausa.

Se configurar-se o selector de FUNCIONAMENTO DO FRIGORIFICIO em价值观es altos, com grandes quantidades de alimentos e com uma temperatura ambiente alta, o aparecido poderá?).funcionar continuamente, e favorecer a forma excessiva de gelo e consumos de electricidade excessivos: para evaporar isto, colocque o selector em价值观es mais baixos (o gelo sera derretido automaticamente).

Utilize melhor o frigorífico

• Para regular a temperatura utilize o selector de FUNCIONAMENTO DO FRIGORÍFICO (veja a Descrição).
• Coloque somente alimentos frios ou levamente mornos, mas não quentes (veja Precauções e conselho).
• Lembre-se que os alimentos cozidos não se mantem mais tempo do que os crus.
• Não guarde liquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação.

A higiene alimentar

1. Depois de comprar alimentos, tire-os de todas as embalagens exteriores em papel/cartolina ou除外 embalagens, que podem introduzir no frigorifico bacterias ou sujidade.
2. Proteja os alimentos, (especialmente os fácilmente perecíveis e os que emanaram cheiro forte), para evaporar contacto entre os mesmos, e elimine esta maneira quer a possibídia de contaminação de germes/bacteriás, quer a difusão de cheiros fortes no interior do frigorífico.
   3.Guarde os alimentos de maneira que possa circular ar livramente entre os mesmos.
   4.Mantenha limpo o interior do frigorifico, preste atencao para nao utilizear produits oxidantes ou abrasivos.
   5.Tire os alimentos do frigorifico quando passar a duração Tmaxa de conservação.
3. Para uma boa conservação, os alimentos podem perecêveis (queiros moles, peixe cru, carne etc. ... ) devem ser guardados na zona mais fria, ou seja sobre a gaveta das hortalicas, onde há o指示or de temperatura.

Utilize melhor o congelador

• Não congele novamente alimentos que estiverem a descongelar-se ou descogelados; às alimentos devem ser cozidos para ser consumados (dento de 24 horas).
• Os alimentos frescos a serem congelados não devem ser colocados encostados nos ja congelados; mas devem ser guardados no compartmento superior de CONGELACAO e CONSERVACAO no qual a temperatura desce para menos de -18^ e assegura uma boa velocidade de congelacao.
• Não coloque no congelador garrafas de vidro contendo liquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se.
• A quantidade Tmaxa diaria de alimentos a ser congelada e indica na placac de identificacao, situada no compartmento frigorico, embaixo a esquerda (por exemple: Kg/24h 4).
• A fim de obter um espoço maior no compartmento congelador, é possível tirar as gavetas das suas posições (excepto aquela mais baixa ou a eventual gaveta COOL CARE ZONE com temperatura variavel) e guardar os alimentos directamente nas chapas de evaporação.

!Durante a congelacao eviteAbrir a porta.
! Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador:女方 maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximamente 9 ~ 14 horas.
! Se durante muito tempo, a temperatura ambientepermanecer inferior a 14^ , não se chegaráplenamenteas temperatas necessarias para uma longa conservacaono compartmento congelador e, portanto, o periodode conservacao sera reduzido.

Durante as operacoes de limpeza e manutencao é necessario isolar o aparecido da rede eletrica: Não é suficiente colocar os selectores de regulação da temperatura na posicao OFF (aparelho desligado) para eliminar todos os contactos electricos.

Limpar o aparelho

• As partes externas, as partes internas e as guarnções de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos,água de javel nem amoniaco.
• Os acessórios removerveis podem ser colocados de molho em água quente e fazer ou detergente para pratos. Enxague-os e exhugue-os com cuidado.
• Na parte deTRS do aparelho tends a acumular-se poira, que pode ser eliminada,(before desligado o aparelho e retirado a ficha da tomada eletrica,utilizando delicadamente o bocal comprido de um aspirador de po,regulado numa potencia media.

Evite bolor e maus cheiros

• Este aparecido foi fabricado com materiais higiénicos que não transmits odores. Para fazer esta CHARACTERística é necessário os alimentos serem sempre protegidos e bem fechados. Isto también evaporá a formação de manchas.
• Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

Descongelar o aparelho

! Obecka as seguantes instruções. Para deselectar el aparato no utilise objetivos cortantes o con punta porque podrrian dñañar irremediamente el circuito refrigerante.

Descongelar o compartmento frigorifico

Este frigorífico é equipado com degelo automatico: a agua derretida é conducida para a parte traseira atraves

de um furo de descarga (veja a figura)造血
maneira o calor
produzidoleo
compressor evapora-se.
A unica intervencao a ser
realizada periodicamente
consiste na limpeza do
furo de descarga para a
agua poder defluir
desimpedida.

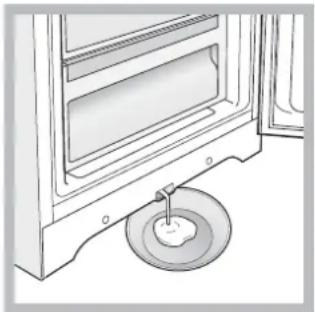

Descongelar o compartmento congelador

Se a camada de gelo for superior a 5mm . sera necessario discongelar manualmente:

1. Coloque o selector para A REGULAÇÃO DA TEMPERATURA na posicao OFF.
2. Envolva os alimentos congelados industriamente ou em casa com folhas de papel e guarde-os num sítio fresco.
3. Deixe a porta aberta ato gelo ter-se derretido inteiramente; para faciliar a operacao coloque recipientes com agua morna dentro do compartmento congelador.
4. Limpe e exxugue o compartmento congelador com cuidado antes ligar novamente o aparelho.
5. Alguns apareiros sãoequipados com um SISTEMA

DE DRAIN para conducir a agua para fora: deixe a agua defluir para um recipiente (veja a figura).

1. Antes de introduzir os alimentos no compartmento do congelador, aguardar aproximamente das horas para o restabelecimento das condições ideais de conservação.

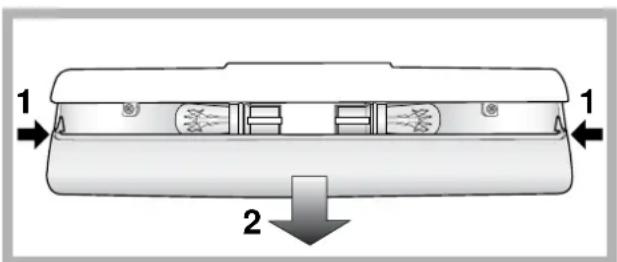

Substituição da lampada

Para substituir a lampada de iluminação do compartmento frigorífico, deslgue a ficha da tomada de corrente. Obecka as seguições instruções.

Para obter acesso à lampada, retire a proteção da maneira indicada na figura. Substitua-a por uma de potência análoga a indicaça na proteção (10 W, 15 W o 25 W).

PT

! Este aparecido foi个项目 e fabricado em conformidade com as regras internacionais de segurarça. Estas advertências são fornecidas para razões de segurarça e devem ser lidas com atençao.

Esta aparlhagem é em conformidade com a segunte Directivas da Comunidade Europeia:

• 73/23/CEE do 19/02/73 (Baixa Tensão) e suscessivas modificações;

• 89/336/CEE do 03/05/89 (Compatible Electromagnética) e successivas modificações.

Seguranca geral

• Este aparecido foi concebido para uma utilização de tipo não profissional, no发展机遇o de uma morada.
• Este aparecido deve ser realizado somente por pessoas adultas, para conservar e congelar alimentos, segudo as instruçõespresentadas neste folheto.
• Este aparecido não deve ser instalado ao ar livre mesmo se num sítio abrigado, porque é muito perigo do exixo lo exposto à chuva e temporais.
• Não toque;neste aparelho com os pés descalços nem com as mãos ou os pés molhados ou humidos.
• Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas.
• São puxe o cabo eletrico para deslugar a ficha da tomada, mas peguePGA.
• É necessário desligar a ficha da tomada antes de realizar operações de limpeza e manutenção. Não é suficiente colocar os selectores de regulação da temperatura na posicao OFF (aparelho desligado) para eliminar todos os contactos electricos.
• No caso de avaria, nunca mexa nos mecanismos internos para tener reparar.
• En el interior de los componentes donde se conservan alimentos congelados, no utilise utensilios cortantes o con punta ni aparatos electricos, que no Sean los recomendados por el fabricante.
• Não coloque na Boca cubos de gelo assim que osutar do congelador.
• Não permita que crianças brinquem com este aparelho. Em nenhum caso pode-se sentar-se nas gavetas ou pendurar-se na porta.
• Os embalagens não são brinquedos para as crianças.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, ou reutilize as embalagens.
• A direcixa Europeia 2002/96/CE referente à gestão de residuos de aparehos electricos e electrónicos (RAEE), préve que os electrodométricos não devem ser escoados no fluxo normal dos residuos solidos urbanos. Os aparehos desactualizados devem ser recolhidos separatamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compoem e impedir potecções danos para a saude humana e para o ambiente. O simbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produits por forma a recordar a obligatório de recolha separada.

Os consumidos devem contactar as autoridades locais ou os pontos de vendapara solicitar informacaoreferente ao local apropriadonde devem depositar os electrodomesticos velhos.

Economizar e respeitar o meio ambiente

• Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposicao directa aoos raios do sol, nao o coloque perto de fontes de calor.
• Para colocar ou retiring alimentos, abra as portas deste aparecido o maisrapidamente possivel. Cada vez queAbrir as portas causa umnotavel gasto de energia.
• Não encha este aparecido com alimentos demais: para uma boa conservação, o frio pode poder circular livrente. Se impedir-se a circulacao, o compressor functionará continuamente.
• Não coloque dentro alimentos quentes:aculará a temperatura interna forçando o compressor a funcional muito, com grande desperdiço de energia elétrica.
• Descongele este aparelho quando se formar gelo (veja a Manutenção); uma camada grossa de gelo torna mais dificil a transmissão do frio aos alimentos e aumento o consumo de energia.
• Mantenha as guarinções eficientes e limpas, de maneira que adiram bem nas portas e não deixem o frio sair (veja a Manutenção).

Pode acontecer que este aparecido não funciona. Antes de Telefonar à Assistência Tecnica (veja a Assistência), verifique se não se tratava de um problema fácil de resolver com a ajuda da segunte lista.

Anomalias:

A lampada de iluminação interna não se acende.

O frigorífico e o congelador refrigeram pouco.

Os alimentos congelam-se no frigorífico.

A ventoinha PURE WIND nao gira

O motor está a funcional continuamente.

O aparecido está a fazer ruido.

Possível cause / Solução:

• A ficha não está ligada na tomada electrica ou não está bem ligada e portanto não há contacto, ou então não há corrente em casa.
• As portas não se fecham bem ou as guarnições está estragadas.
• As portas são abertas com frequência excessiva.
• O selector para A REGULAÇÃO DA TEMPERATURA não está na posicao certa
• O frigorífico ou o congelador foram enchidos demais.

• A temperatura ambiente de trabajo do produits é inferior à 14^9C .

• O selector para A REGULAÇÃO DA TEMPERATURA não está na posicao certa.

• Os alimentos está encostados na parede traseira.
• O Sistema PURE WIND activa-se automaticamente somente quando necessario para restabelecar as condições ideais no interior do compartmento frigorífico.
• A porta não está bem fechada ou é aberta continually.
• A temperatura do ambiente externo está muito alta.
• A espessura do gelo ultrapassa 2 3 mm. (veja a Manutenção).
• O aparelho não foi instalado bem plano (veja a Instalação).
• O aparelho foi instalado entre moveris ou objectos que vibram em item ruidos.
• O gás refrigerante interno produz um rúido leve mesmo quando o compressor estiver parado: não é um defeito, é normal.
• As temperatas elevadas são necessarias para fazer a formação de condensa em particulares zones do produits.
• Trata-se do normal funciona do produits.
• O furo de descarga da agua está entupido (veja a Manutenção).

Antes de contactar a Assistencia技术水平:

• Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções).
• Se, apesar de todos os controlos, o aparecido não funciona e o inveniente detectado continuar, contactar o Centro de Assistência mais proxies.

Comunique:

• o tipo de anomalia
• o modelos da boaquina (Mod.)
• o número de série (S/N)

Estas informacoes encontrar-se na placar de identificacao situada no compartmento frigorico embaixo a esquerda.

Nunca recorrer a的技术icos não autorizados e negar sempre a instalação de peças sobreselentes não originals para reposicao.

Italiano, 1 François, 21 English, 11

Portuges, 41EsPolski,31

Romana, 61

SBM 1821 V/HA

SBM 1822 V (FR)/HA

SBM 1823 V/HA

Spis tresci

PL

Instalowanie, 52
