MODE D'EMPLOI EHT60415K ELECTROLUX

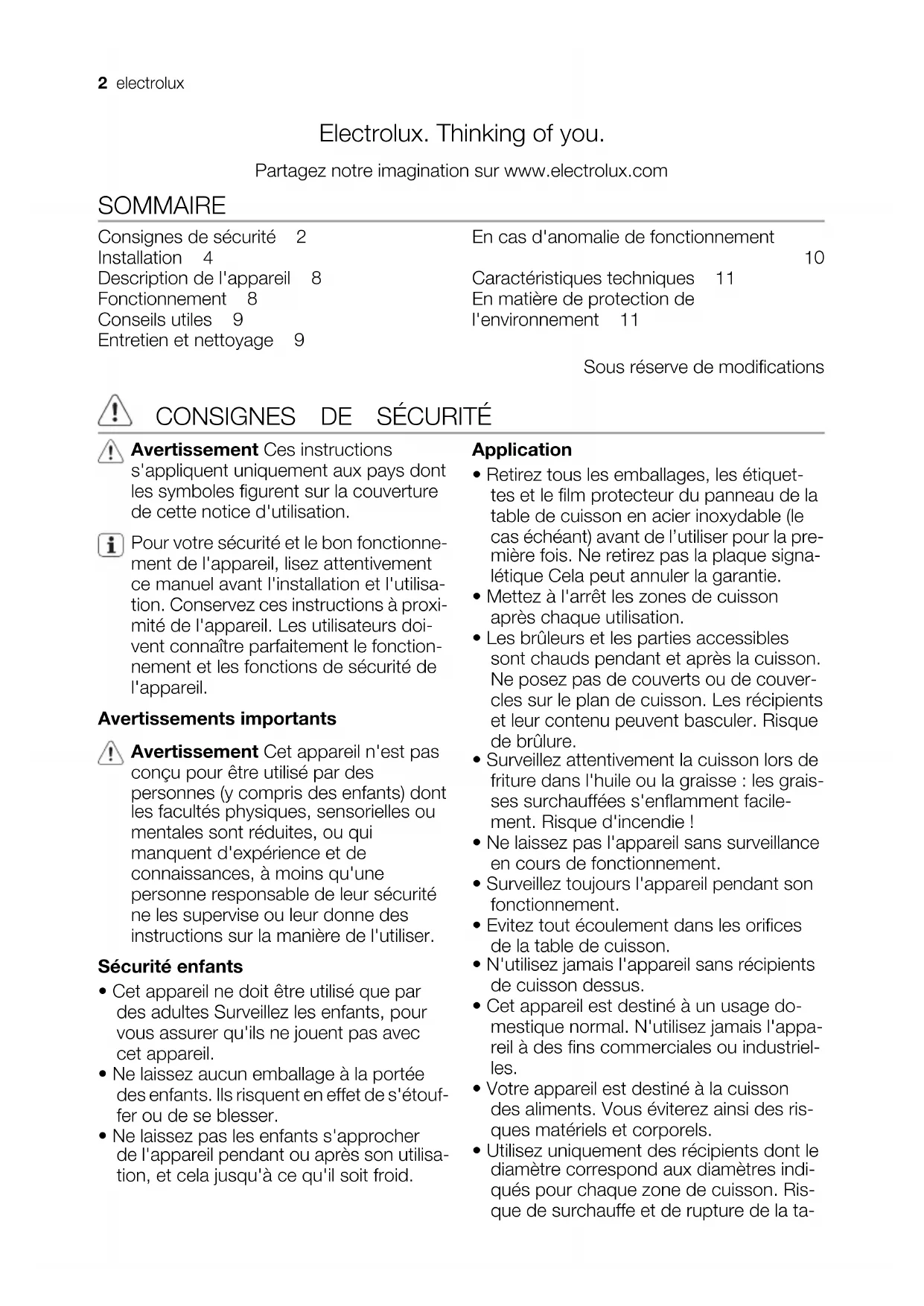

UAElectrolux. Thinking of you. Partagez notre imagination sur www.electrolux.com SOMMAIRE Consignes de sécurité 2 Installation 4 Description de l'appareil 8 Fonctionnement 8 Conseils utiles 9 Entretien et nettoyage 9 En cas d'anomalie de fonctionnement

Caractéristiques techniques 11 En matière de protection de l'environnement 11 Sous réserve de modifications

CONSIGNES DE SÉCURITÉ

Avertissement Ces instructions s'appliquent uniquement aux pays dont les symboles figurent sur la couverture de cette notice d'utilisation. Pour votre sécurité et le bon fonctionne- ment de l'appareil, lisez attentivement ce manuel avant l'installation et l'utilisa- tion. Conservez ces instructions à proxi- mité de l'appareil. Les utilisateurs doi- vent connaître parfaitement le fonction- nement et les fonctions de sécurité de l'appareil. Avertissements importants Avertissement Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) dont les facultés physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser. Sécurité enfants

• Cet appareil ne doit être utilisé que par des adultes Surveillez les enfants, pour vous assurer qu'ils ne jouent pas avec cet appareil.

• Ne laissez aucun emballage à la portée des enfants. Ils risquent en effet de s'étouf- fer ou de se blesser.

• Ne laissez pas les enfants s'approcher de l'appareil pendant ou après son utilisa- tion, et cela jusqu'à ce qu'il soit froid. Application

• Retirez tous les emballages, les étiquet- tes et le film protecteur du panneau de la table de cuisson en acier inoxydable (le cas échéant) avant de l’utiliser pour la pre- mière fois. Ne retirez pas la plaque signa- létique Cela peut annuler la garantie.

• Mettez à l'arrêt les zones de cuisson après chaque utilisation.

• Les brûleurs et les parties accessibles sont chauds pendant et après la cuisson. Ne posez pas de couverts ou de couver- cles sur le plan de cuisson. Les récipients et leur contenu peuvent basculer. Risque de brûlure.

• Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse : les grais- ses surchauffées s'enflamment facile- ment. Risque d'incendie !

• Ne laissez pas l'appareil sans surveillance en cours de fonctionnement.

• Surveillez toujours l'appareil pendant son fonctionnement.

• Evitez tout écoulement dans les orifices de la table de cuisson.

• N'utilisez jamais l'appareil sans récipients de cuisson dessus.

• Cet appareil est destiné à un usage do- mestique normal. N'utilisez jamais l'appa- reil à des fins commerciales ou industriel- les.

• Votre appareil est destiné à la cuisson des aliments. Vous éviterez ainsi des ris- ques matériels et corporels.

• Utilisez uniquement des récipients dont le diamètre correspond aux diamètres indi- qués pour chaque zone de cuisson. Ris- que de surchauffe et de rupture de la ta- 2 electroluxble en verre (si votre appareil en est équi- pé) ! .

• N'utilisez pas un récipient dont le diamè- tre est plus petit que celui de la zone de cuisson - la flamme va s'étendre et sur- chauffer la poignée du récipient.

• Les récipients ne doivent pas entrer en contact avec les commandes.

• N'utilisez pas de récipients de cuisson ins- tables : ils peuvent se renverser et provo- quer un accident.

• Ne conservez pas ou ne placez pas de produits inflammables (ou d'éléments im- bibés de produits inflammables, et/ou des produits susceptibles de fondre (plas- tique, aluminium,...) ou du matériel (tor- chon,...) sur ou à proximité de l'appareil. Risque d'explosion ou d'incendie !

• N'utilisez que les accessoires fournis avec l'appareil.

• Faites attention si vous branchez d'autres appareils électriques à des prises situées à proximité de la table de cuisson. Con- trôlez que les câbles d'alimentation n'en- trent pas en contact avec les surfaces brû- lantes de l'appareil ou les récipients brû- lants. Contrôlez que les câbles ne soient pas enchevêtrés.

• Si votre table de cuisson est endomma- gée (éclat, fêlure,...), débranchez-la de la prise électrique pour éviter tout risque d'électrocution. Installation

Veuillez lire attentivement cette noti- ce d'utilisation. Le fabricant ne pour- ra être tenu pour responsable en cas de dommages corporels ou matériels résultant du non-respect des pre- scriptions suivantes.

Pour éviter tout risque (mobilier, im- mobilier, corporel,...), l'installation, les raccordements (gaz, électrici- té,...), la mise en service et la mainte- nance de votre appareil doivent être effectués uniquement par un profes- sionnel qualifié, selon les normes et règlements en vigueur.

• Vérifiez que l'appareil n'a pas été endom- magé pendant le transport. Ne branchez jamais un appareil endommagé. Si néces- saire, contactez le magasin vendeur.

• N'utilisez les appareils encastrables qu'après les avoir installés dans des meu- bles d'encastrement appropriés et qui ré- pondent aux normes en vigueur.

• N'installez pas la table de cuisson au-des- sus d'un appareil électroménager si celui- ci ne l'a pas formellement prévu.

• Installez l'appareil uniquement sur un plan de travail dont la surface est plane.

• Ne modifiez pas ou n'essayez pas de mo- difier les caractéristiques de cet appareil. Vous risqueriez de vous blesser et d'en- dommager l'appareil.

• Respectez la législation, la réglementa- tion, les directives et les normes en vi- gueur dans le pays où est installé l'appa- reil (réglementations de sécurité sur le re- cyclage, consignes de sécurité électrique et/ou gaz).

• Respectez l'espacement minimal requis par rapport aux autres appareils.

• La protection contre les contacts acciden- tels doit être assurée par le montage, par exemple les tiroirs doivent être installés uniquement avec un panneau de protec- tion directement sous l'appareil.

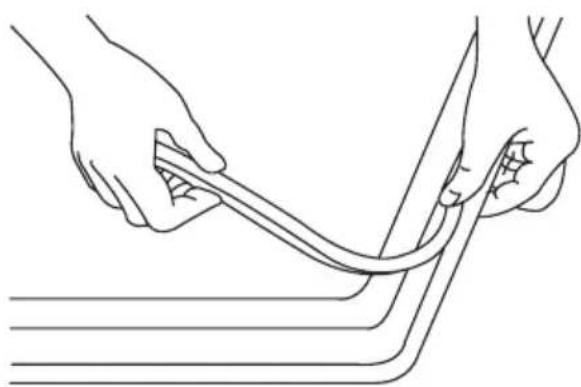

• Pour protéger l'appareil de l'humidité, mettez du mastic (joint) adapté sur les sur- faces de découpe du plan de travail.

• Le joint comble les fentes entre le plan de travail et l'appareil.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité émanant, par exemple, d’un lave-vaisselle ou d'un four.

• N'installez pas l'appareil à proximité d'une porte ou sous une fenêtre. Les réci- pients chauds sur la table de cuisson pour- raient se renverser à l'ouverture de celles- ci.

• Avant d'installer et d'utiliser l'appareil, as- surez-vous que les réglages de l'appareil soient compatibles avec les conditions d'installation du local (type de gaz, pres- sion du gaz,...). Les paramètres de régla- ge de l'appareil figurent sur la plaquette si- tuée à proximité du tuyau d'arrivée du gaz.

• Cet appareil n’est pas raccordé à un dis- positif d’évacuation des produits de com- bustion. Il doit être installé et raccordé con- formément aux règles d’installation en vi- gueur. Une attention particulière sera ac- electrolux 3cordée aux dispositions applicables en matière de ventilation.

• L'utilisation d'un appareil de cuisson au gaz conduit à la production de cha- leur et d'humidité dans la pièce où il est installé. Veillez à assurer une bon- ne aération de la cuisine : maintenez ouverts les orifices d'aération naturel- le ou installez un dispositif d'aération mécanique (hotte à extraction méca- nique).

• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aé- ration supplémentaire en ouvrant la fenêtre, ou une aération plus effica- ce, par exemple en augmentant la puissance de la ventilation mécani- que (si elle existe).

• Les opérations d'installation et de bran- chement doivent être réalisées par un technicien qualifié. Risque de blessure due à un choc électrique !

• Débranchez l'appareil du réseau élec- trique avant toute opération de net- toyage ou d'entretien.

• La borne d'alimentation est sous tension.

• Mettez la borne d'alimentation hors ten- sion.

• Assurez-vous que l'appareil est correcte- ment installé de manière à éviter tout con- tact.

• Si les prises males et femelles sont mal serrées ou mal installées, la borne peut surchauffer.

• Le raccordement électrique ne doit être effectué que par un électricien qualifié.

• Le câble ne doit pas être tendu.

• Utilisez le câble d'alimentation approprié et remplacez-le par un câble spéciale- ment adapté s'il est endommagé. Adres- sez-vous à votre service après vente pour le remplacement du câble d'alimen- tation.

• Dans le cas d'une installation fixe, le rac- cordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à cou- pure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.

• Si la patte de scellement se trouve à proxi- mité du répartiteur, vérifiez toujours que le câble d'alimentation n'entre pas en con- tact avec le bord de la patte.

• Les dispositifs d'isolement comprennent : des disjoncteurs, des fusibles (les fusibles à visser doivent être retirés du support), des disjoncteurs différentiels et des con- tacteurs. Mise au rebut de l'appareil

• Pour éviter tout dommage corporel ou ma- tériel. – Débranchez l'appareil électriquement. – Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut. – Ecrasez les tuyaux de gaz extérieures, s'ils existent. – Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil. INSTALLATION Avertissement Les instructions suivantes concernant l’installation, le raccordement et la maintenance de l'appareil doivent être effectuées par un professionnel qualifié selon les normes et règlements en vigueur. Raccordement au gaz Choisissez un raccordement fixe ou utilisez un tuyau flexible en acier inoxydable confor- me à la réglementation en vigueur. Si vous utilisez des tuyaux métalliques flexibles, as- surez-vous qu'ils n'entrent pas en contact avec les parties mobiles et qu'ils ne sont pas tordus. Faites également attention lors- que la table de cuisson est reliée à un four. Important Assurez-vous que la pression d’alimentation de l'appareil répond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète par un écrou fileté G 1/2". Vissez les pièces sans forcer, réglez le raccordement dans le sens nécessaire et serrez le tout. 4 electrolux1

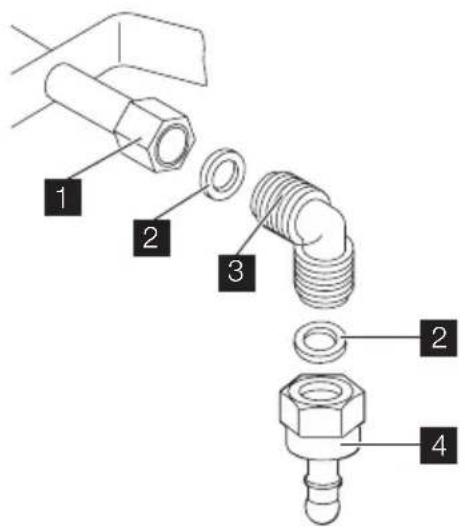

1 Extrémité de l'arbre avec écrou 2 Rondelle (la rondelle supplémentaire ne concerne que la Slovénie et la Turquie) 3 Coude 4 Porte-tuyau en caoutchouc pour gaz li- quide (uniquement pour la Slovénie et la Turquie) Raccordement rigide : Effectuez le raccordement en utilisant des tuyaux métalliques rigides (en cuivre avec embout mécanique). Raccordement « flexible » avec embout mécanique : – Gaz naturel : le raccordement s'effectue avec un tuyau flexible à embout mécani- que qui se visse directement sur le coude terminant la rampe de l'appareil.

Butane / Propane : Un tube souple, équi- pé de ses colliers, peut être utilisé s'il est visitable sur toute sa longueur et si l'appa- reil ne fonctionne qu'au butane. Si l'appa- reil fonctionne au propane, il faut utiliser un tuyau flexible à embout métallique ap- proprié. Raccordement de tuyaux flexibles non métalliques : S'il est visitable sur toute sa longueur, vous pouvez utiliser un tuyau flexible. Fixez ferme- ment le tuyau flexible à l'aide de colliers. Gaz liquide : utilisez le détendeur en caout- chouc. Intercalez toujours le joint. Conti- nuez alors le raccordement au gaz. Le tuyau flexible s'applique lorsque : – il ne doit pas devenir plus chaud que la température ambiante, à savoir plus de 30 °C ; – il n'est pas plus long que 1,50 m ; – il ne montre aucun étranglement ; – il n'est soumis à aucune traction et aucu- ne torsion ; – il n'entre pas en contact avec la découpe ou les coins tranchants ; – il est visitable sur toute sa longueur afin de vérifier son état. Vérifiez les points suivants pour contrôler le bon état du tuyau flexible : – il ne présente aucune fente, coupure, mar- que de brûlure sur les deux extrémités et sur toute sa longueur ; – le matériau n'est pas durci, mais présen- te une élasticité correcte ; – les colliers de serrage ne sont pas rouillés ; – la date d'expiration n'est pas passée. Si vous constatez au moins un de ces dé- fauts, ne réparez pas le tuyau, mais rempla- cez-le. Important Quand l'installation est terminée, assurez-vous que chaque raccord est étanche en utilisant une solution savonneuse et non une flamme ! Remplacement des injecteurs

1. Enlevez les supports de casseroles.

2. Retirez le chapeau et la couronne du brû-

3. À l'aide d'une clé 7, retirez les injecteurs

et remplacez-les par ceux requis pour le type de gaz utilisé (reportez-vous au ta- bleau de la section Caractéristiques tech- niques).

4. Assemblez les pièces, en suivant la mê-

me procédure dans l'ordre inverse.

5. Avant de sceller l'appareil, remplacez la

plaque signalétique (placée près du tuyau d'arrivée de gaz) par celle adap- tée au nouveau type de gaz. Vous trou- verez cette étiquette dans le sachet four- ni avec l'appareil. Si la pression du gaz d'alimentation est va- riable ou diffère de la pression nécessaire, vous devez installer un régulateur de pres- sion approprié sur le tuyau d'arrivée de gaz. electrolux 5Réglage du niveau minimum Pour régler le niveau minimum des brûleurs :

1. Allumez le brûleur.

3. Enlevez la manette de commande.

4. À l'aide d'un tournevis fin, réglez la posi-

tion de la vis de dérivation. Si vous pas- sez du gaz naturel 20 mbar (ou gaz na- turel 13 mbar

) au gaz liquide, serrez entièrement la vis de réglage. Si vous passez du gaz liquide au gaz naturel 20 mbar, dévissez la vis de dérivation d'environ 1/4 de tour. Si vous passez du gaz naturel 20 mbar au gaz naturel 13 mbar

dévissez la vis de dérivation d'environ 1/4 de tour. Si vous passez du gaz liquide au gaz naturel 13 mbar

, dévissez la vis de dérivation d'envi- ron 1/2 tour. Si vous passez du gaz na- turel 13 mbar

au gaz naturel 20 mbar, serrez la vis de dérivation d'en- viron 1/4 de tour.

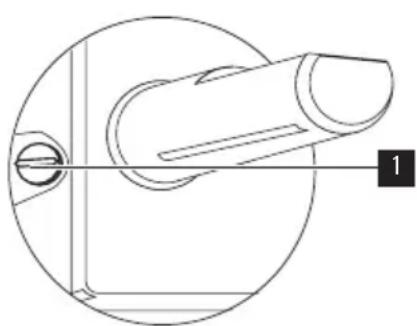

1 Vis de réglage minimum

5. Assurez-vous que la flamme ne s'éteint

pas lorsque vous tournez rapidement la manette de la position maximum à la po- sition minimum. Branchement électrique

• Quel que soit le mode de raccordement, l'appareil doit être relié à la terre confor- mément aux réglementations en vigueur.

• Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signa- létique correspondent aux valeurs d'ali- mentation locales.

• L'appareil est fourni avec un câble d'ali- mentation électrique. Une fiche appro- priée doit être adaptée au cordon d'ali- mentation (voir charge électrique spéci- fiée sur la plaque signalétique). La fiche doit être insérée dans une prise murale ap- propriée.

• Pour toute intervention sur votre appareil, faites appel au service après-vente de vo- tre magasin vendeur.

• Utilisez toujours une prise correctement in- stallée, protégée contre les chocs.

• Assurez-vous que la prise principale est accessible une fois l'appareil installé.

• Ne tirez pas sur le câble d'alimentation électrique pour débrancher l'appareil. Mais tirez toujours sur la prise.

• L'appareil ne doit pas être raccordé à l'ai- de d'un prolongateur, d'un raccordement multiple ou d'une prise multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur.

• Le câble d'alimentation doit être placé de manière à ce qu'il n'entre pas en contact avec une surface chaude.

• Dans le cas d'une installation fixe, le rac- cordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à cou- pure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm, par ex. un coupe-circuit automati- que, un disjoncteur différentiel ou des fu- sibles.

• Aucune partie du cordon d'alimentation ne doit afficher une température supérieu- re à 90 °C. Le câble neutre bleu doit être raccordé à la borne « N » de la plaque à bornes. Le câble de phase marron (ou noir) (partant de la borne « L »de la pla- que à bornes) doit toujours être relié à la phase sous tension. Remplacement du câble d'alimentation Ne remplacez le câble de raccordement qu'avec un câble de type H05V2V2-F T90. Assurez-vous que la section du câble con- vient à la tension et à la température de fonc- tionnement. Le câble de terre jaune/vert doit être plus long d'environ 2 cm que le câ- ble de phase marron (ou noir).

1) en Russie uniquement

A - joint fourni B - équerres fournies Possibilités d'insertion Élément de cuisine avec porte Le panneau installé sous la table de cuisson doit être facilement amovible et facile d'ac- cès au cas où une intervention technique se- rait nécessaire. min 20 mm (max 150 mm) 30 mm 60 mm

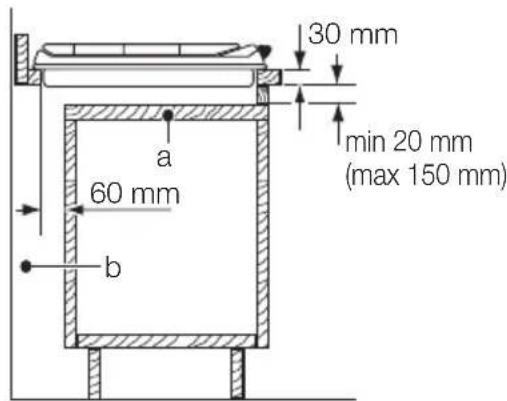

a) Panneau amovible b) Espace pour les branchements Au-dessus d'un four Les dimensions de la niche d'encastrement doivent être conformes aux indications et l'élément de cuisine doit être équipé d'aéra- tions pour assurer un apport d'air continu. Les raccordements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble. 50 cm

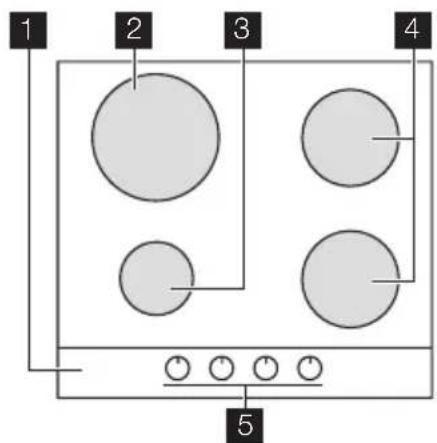

1 Table de cuisson 2 Brûleur rapide 3 Brûleur auxiliaire 4 Brûleur semi-rapide 5 Manettes de commande Manettes de commande Symbole Description pas d'alimentation en gaz / position arrêt position d'allumage / alimen- tation en gaz maximum Symbole Description alimentation en gaz minimum FONCTIONNEMENT Allumage du brûleur Avertissement Soyez très prudent lorsque vous utilisez une flamme directe dans une cuisine. Le fabricant décline toute responsabilité en cas d'utilisation non conforme de la flamme Allumez toujours le brûleur avant de po- ser le récipient. Pour allumer le brûleur :

1. Poussez et tournez la manette dans le

sens inverse des aiguilles d'une montre jusqu'à la position maximum (

2. Maintenez la manette appuyée pendant

environ 5 secondes ; cela permettra au thermocouple de chauffer. Dans le cas contraire, l'arrivée de gaz est interrom- pue.

3. Réglez la flamme.

Si après quelques essais, le brûleur ne s'allume pas, assurez-vous que sa cou- ronne et son chapeau sont correcte- ment mis en place.

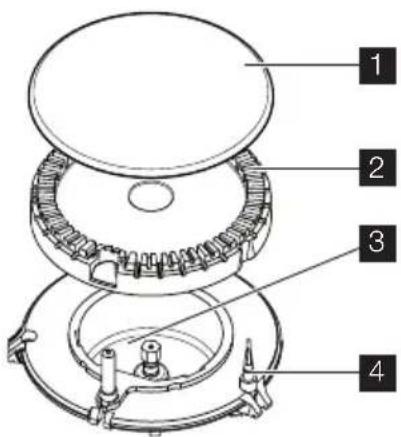

1 Chapeau de brûleur 2 Couronne de brûleur 3 Bougie d'allumage 4 Thermocouple Avertissement Ne maintenez pas la manette de commande appuyée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette et po- sitionnez-la sur Arrêt. Attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur. 8 electroluxImportant En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Dans ce cas, approchez une flamme du brûleur, enfoncez la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de libération maximum du gaz. Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur. Le générateur d'étincelles se déclen- che automatiquement à la mise sous tension de l'appareil, après l'installation ou une coupure d'électricité. Ce phéno- mène est normal. Pour éteindre les brûleurs Tournez la manette jusqu'au symbole

Avertissement Baissez ou éteignez toujours la flamme d'un brûleur avant de retirer un récipient. CONSEILS UTILES Économies d'énergie

• Si possible, couvrez les casseroles.

• Lorsque le liquide commence à bouillir, baissez le feu pour laisser légèrement fré- mir le liquide. Avertissement Utilisez des casseroles et poêles dont le fond correspond à la taille de la zone de cuisson utilisée. N'utilisez pas de récipients de cuisson qui dépasseraient des rebords de la pla- que. Brûleur Diamètre du récipient Rapide 180 - 260 mm Semi-rapide 120 - 220 mm Auxiliaire 80 - 180 mm Avertissement Les récipients ne doivent pas entrer en contact avec les commandes. Avertissement Assurez-vous que les casseroles ne dépassent pas des bords de la plaque de cuisson, et qu'elles sont bien centrées sur les plaques des brûleurs, pour une stabilité optimale et une économie de la consommation en gaz. Ne placez pas de casseroles instables ou déformées sur les circuits.

ENTRETIEN ET NETTOYAGE

Avertissement Avant de procéder au nettoyage, assurez-vous que toutes les manettes se trouvent sur la position « arrêt », que l'appareil soit débranché électriquement et qu'il soit complètement refroidi. Débranchez l'appareil de l'alimentation électrique avant de procéder à toute opération de nettoyage ou d'entretien. Avertissement Pour des raisons de sécurité, n'utilisez jamais d'appareil à vapeur ou à haute pression pour nettoyer la table de cuisson. Avertissement N'utilisez pas de produits nettoyants abrasifs, de tampons à récurer ou de substances acides, sous peine d'endommager l'appareil.

• Vous pouvez retirer les porte-casseroles pour nettoyer la table de cuisson.

• Nettoyez les éléments en émail, le cha- peau et la couronne avec de l'eau chau- de et un détergent doux.

• Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chif- fon doux.

• Les porte-casseroles ne peuvent pas être lavés au lave-vaisselle, mais doivent être lavés à la main .

• Lorsque vous lavez les porte-casseroles à la main, faites attention au moment de les sécher car l'émaillage produit parfois electrolux 9des aspérités sur les bords. Si nécessai- re, enlevez les taches rebelles à l'aide d'une crème détergente.

• Après avoir lavé les porte-casseroles, veil- lez à les remettre en place correctement.

• Pour que les brûleurs fonctionnent correc- tement, assurez-vous que les bras des porte-casseroles sont au milieu du brûleur.

Replacez les supports de casserole avec soin afin de ne pas endomma- ger le dessus de la table de cuisson. Après nettoyage, séchez l'appareil à l'aide d'un chiffon doux. Enlevez les salissures :

1. – Enlevez immédiatement : plastique

fondu, feuilles plastique et les ali- ments contenant du sucre.

Mettez l'appareil à l'arrêt et lais- sez le refroidir avant de procéder au nettoyage : des cernes de calcaire, tra- ces d'eau, projections de graisse, dé- colorations métalliques luisantes. Utili- sez un produit de nettoyage spécial pour vitrocéramique ou acier inoxyda- ble.

2. Nettoyez l'appareil à l'aide d'un chiffon

humide et un peu de détergent.

3. Pour finir essuyez l'appareil à l'aide

d'un chiffon propre. Nettoyage du générateur d'étincelles Ce modèle est équipé d'une bougie d'allu- mage en céramique et d'une électrode mé- tallique. Maintenez ces éléments propres pour prévenir un allumage difficile et vérifier que les trous de la couronne du brûleur ne sont pas obstrués. Entretien périodique Demandez régulièrement à votre service après-vente local de vérifier l'état du tuyau d'arrivée de gaz et du régulateur de pres- sion, si l'appareil en est équipé.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Anomalie Cause possible Solution Aucune étincelle ne se produit à l'allumage.

• Il n'y a pas d'alimentation électrique.

• Vérifiez si l'appareil est bien branché et allumé;

• Contrôlez le fusible. Si le fu- sible est dégagé plusieurs fois, contactez un électricien qualifié.

• Le couvercle et la couronne du brûleur sont mal position- nés.

• Assurez-vous que le couver- cle et la couronne du brûleur sont bien positionnés. La flamme s'éteint immédiate- ment après l'allumage.

• Le thermocouple n'est pas suffisamment chauffé.

• Après avoir allumé la flamme, continuez à appuyez sur le bouton pendant environ 5 se- condes. Les flammes sont irrégulières. • La couronne du brûleur doit être encrassés avec des res- tes d'aliments.

• vérifiez si l'injecteur n'est pas bouché et s'il n'y pas de par- ticules alimentaires dans la couronne. Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être ré- solues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-vente. Si l'anomalie persiste, contac- tez votre magasin vendeur ou votre service après-vente. Si un problème résulte d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas été réalisée par un profession- nel qualifié, le déplacement du techni- cien du service après vente ou du re- vendeur peut être facturé même en cours de garantie. Les informations suivantes sont néces- saires pour pouvoir vous offrir une aide rapide et adaptée. Ces données figu- rent sur la plaque signalétique du kit d'injecteurs.

• Description du modèle ............

• Référence produit (PNC) ............ 10 electrolux• Numéro de série (S.N.) ............ Utilisez exclusivement des pièces d'origine certifiées constructeur. Elles sont disponi- bles auprès de votre service après-vente.

CARACTÉRISTIQUES TECHNIQUES

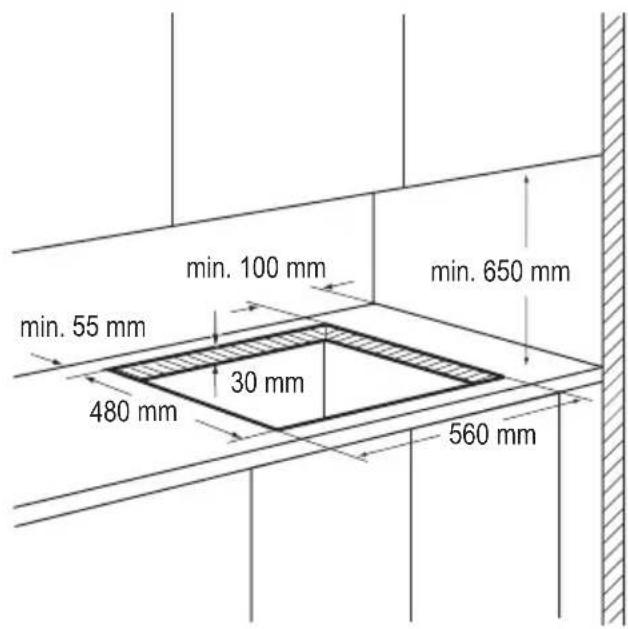

Dimensions de la table de cuisson Largeur : 590 mm Longueur : 520 mm Dimensions de la niche d'encastrement de la table de cuisson Largeur : 560 mm Longueur : 480 mm Puissance Brûleur rapide : 2,9 kW Brûleur semi-rapide : 1,9 kW Brûleur auxiliaire : 1,0 kW PUISSANCE TOTA- LE : G20/G25 (2E+) 20/25 mbar = 7,7 kW G30 (3+) 28-30 mbar = 545 g/h G31 (3+) 37 mbar = 536 g/h Alimentation électri- que : 230 V ~ 50 Hz Catégorie : II2E+3+ Raccordement gaz : G 1/2 " Alimentation en gaz : G20/G25 (2E+) 20/25 mbar Classe de l'appareil : 3 Diamètres de by-pass Brûleur Diam. de by-pass en 1/100 mm Auxiliaire 28 Semi-rapide 32 Rapide 42 Brûleurs à gaz BRÛ- LEUR PUIS- SANCE NOR- MALE PUIS- SANCE RÉDUI-

G30 G31 m³/h m³/h g/h g/h Brûleur auxiliaire 1,0 0,33 70 0,095 0,111 50 73 71 Brûleur semi-ra- pide 1,9 0,45 96 0,181 0,210 71 138 136 Brûleur rapide 2,9 (gaz naturel) 2,7 (GPL) 0,75 119 0,276 0,321 86 196 193 EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons l'environnement et notre electrolux 11sécurité, s’assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat. Emballage Tous les matériaux d'emballage sont écologiques et recyclables. Les compo- sants en plastique sont identifiables grâ- ce aux sigles : >PE<,>PS<, etc. Veuil- lez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre com- mune. 12 electroluxElectrolux. Thinking of you. Обменяйтесь с нами своими мыслями на www.electrolux.com
