Тип продукту	Вбудована газова варильна поверхня
Бренд	Electrolux
Модель	EHT60415K
Розміри варильної поверхні (Ш x Г)	590 x 520 мм
Розміри ніші для вбудовування (Ш x Г)	560 x 480 мм
Приблизна вага	10 кг
Електроживлення	230 В ~ 50 Гц
Газове живлення	Природний газ G20/G25 (20/25 мбар) або скраплений газ G30/G31 (28-30/37 мбар)
Газове підключення	G 1/2"
Кількість конфорок	3
Потужність швидкої конфорки	2,9 кВт (природний газ) / 2,7 кВт (скраплений газ)
Потужність напівшвидкої конфорки	1,9 кВт
Потужність допоміжної конфорки	1,0 кВт
Загальна потужність	7,7 кВт (G20/G25)
Категорія газу	II2E+3+
Пристрій безпеки	Термопара на кожній конфорці (автоматичне відключення газу при згасанні полум'я)
Запалювання	Вбудоване електричне запалювання (свічка та електрод)
Матеріал поверхні	Нержавіюча сталь
Решітки	Емальовані підставки для посуду, які можна мити вручну
Догляд	Очищення теплою водою та м'яким миючим засобом; не використовувати пароочисники та абразиви
Запчастини	Форсунки, коронки, кришки, термопари та свічки доступні в сервісному центрі
Клас енергоефективності	Не застосовується (газовий прилад)

Часті запитання - EHT60415K ELECTROLUX

Як запалити конфорку?

Натисніть і поверніть ручку в положення максимум (символ ☆), утримуючи натиснутою приблизно 5 секунд, щоб нагріти термопару. Якщо конфорка не запалюється, перевірте, чи правильно встановлені коронка та кришка.

Що робити, якщо полум'я гасне після запалювання?

Термопара недостатньо нагрілася. Утримуйте ручку натиснутою довше (до 15 секунд). Якщо проблема не зникає, почистіть термопару та свічку.

Чи можна використовувати поверхню при відключенні електроенергії?

Так, ви можете запалити конфорки вручну за допомогою полум'я (запальничка, сірник). Поверніть ручку в положення максимум і піднесіть полум'я до конфорки.

Як переобладнати поверхню для іншого типу газу?

Необхідно замінити форсунки (див. таблицю характеристик) та відрегулювати мінімальне налаштування за допомогою гвинта байпаса. Операцію слід довірити кваліфікованому фахівцю.

Які діаметри каструль використовувати?

Для швидкої конфорки: 180-260 мм; напівшвидкої: 120-220 мм; допоміжної: 80-180 мм. Використовуйте відповідний посуд, щоб уникнути перегріву.

Як почистити конфорки та решітки?

Помийте кришку та коронку теплою водою з м'яким миючим засобом. Решітки (підставки для посуду) миються вручну, не в посудомийній машині. Ретельно висушіть перед збиранням.

Пристрій іскрить без причини?

Це нормально після подачі напруги або відключення електроенергії: генератор іскор спрацьовує автоматично. Він зупиняється через кілька секунд.

Який необхідний тиск газу?

Природний газ G20/G25: 20/25 мбар. Скраплений газ G30: 28-30 мбар, G31: 37 мбар. Перевірте табличку з технічними даними пристрою.

Чи можна встановити поверхню над духовкою?

Так, за умови, що ніша для вбудовування відповідає зазначеним розмірам, а електричні з'єднання є окремими. Між двома приладами має бути знімна панель.

Що робити, якщо полум'я конфорки нерівне?

Почистіть коронку конфорки, щоб видалити залишки їжі. Перевірте, чи форсунка не забита. Якщо проблема не зникає, зверніться до сервісного центру.

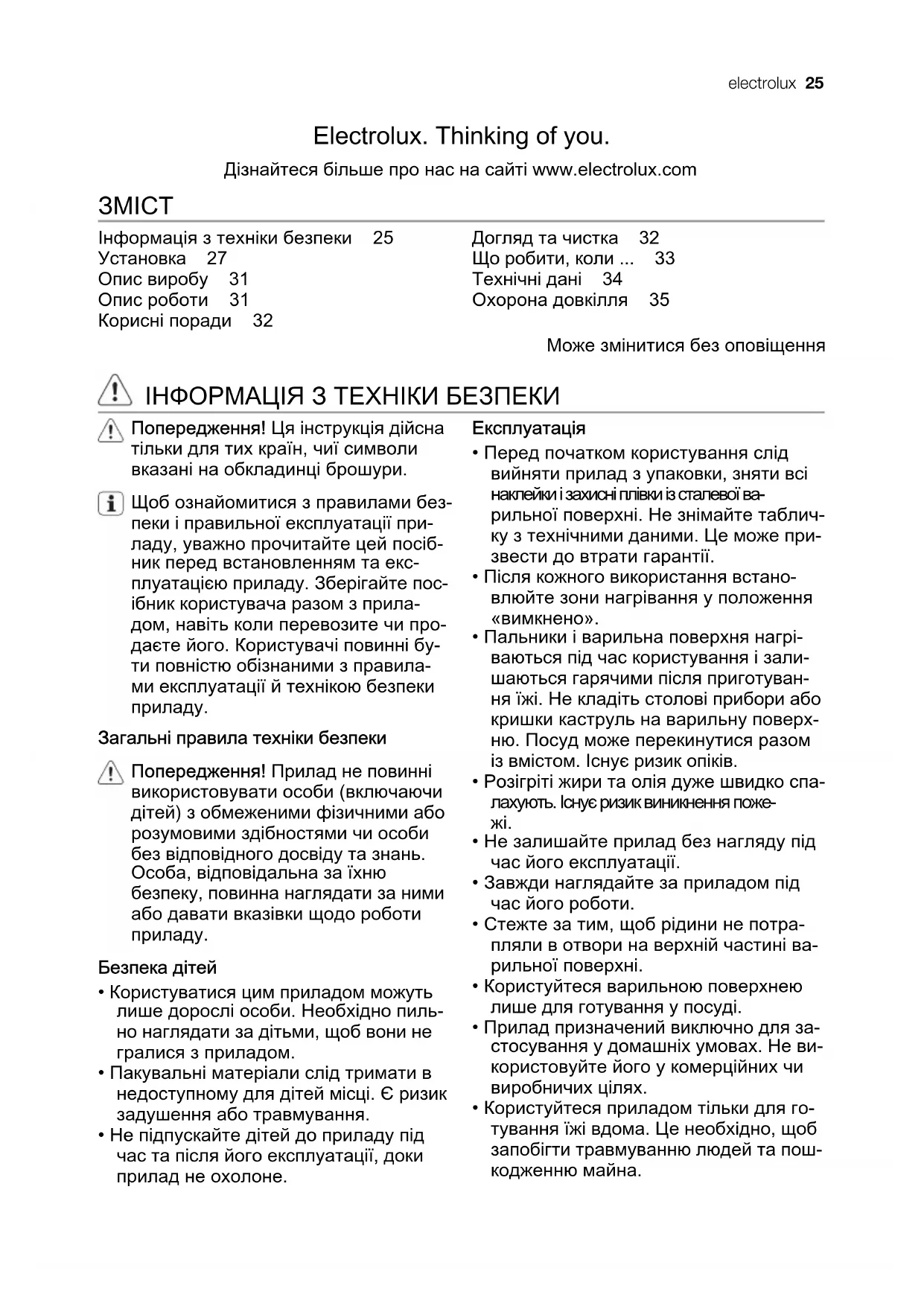

ПОСІБНИК КОРИСТУВАЧА EHT60415K ELECTROLUX

Дізнайтеся більше про нас на сайті www.electrolux.com

3MICT

Інформація з техніки безпеки 25

Установка 27

Опис виробу 31

Опис роботи 31

Корисні поради 32

Догляд та чистка 32

Що робити, коли ... 33

Технічні дані 34

Охорона довкілля 35

Може змінитися без оповіщення

ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ

! Попередження! Ця інструкція дійсна тільки для тих країн, чиї символи вказані на обкладинці брошури.

i Щоб ознайомитися з правилами безпеки і правильної експлуатації приладу, уважно прочитайте цей посібник перед встановленням та експлуатацією приладу. Зберігайте посібник користувача разом з приладом, навіть коли перевозите чи продаєте його. Користувачі повинні бути повністю обізнаними з правилами експлуатації й технікою безпеки приладу.

Загальні правила техніки безпеки

! Попередження! Прилад не повинні використовувати особи (включаючи дітей) з обмеженими фізичними або розумовими здібностями чи особи без відповідного досвіду та знань. Особа, відповідальна за їхню безпеку, повинна наглядати за ними або давати вказівки щодо роботи приладу.

Безпека дітей

• Користуватися цим приладом можуть лише дорослі особи. Необхідно пильно наглядати за дітьми, щоб вони не гралися з приладом.
• Пакувальні матеріали слід тримати в недоступному для дітей місці. Є ризик задушення або травмування.
• Не підпускайте дітей до приладу під час та після його експлуатації, доки прилад не охолоне.

Експлуатація

• Перед початком користування слід вийняти прилад з упаковки, зняти всі наклейки і захисні плівки із сталевої варильної поверхні. Не знімайте табличку з технічними даними. Це може призвести до втрати гарантії.
- Після кожного використання встановлюйте зони нагрівання у положення «вимкнено».
- Пальники і варильна поверхня нагріваються під час користування і залишаються гарячими після приготування їжі. Не кладіть столові прибори або кришки каструль на варильну поверхню. Посуд може перекинутися разом із вмістом. Існує ризик опіків.
- Розігріті жири та олія дуже швидко спалахують. Існує ризик виникнення пожежі.
- Не залишайте прилад без нагляду під час його експлуатації.
- Завжди наглядайте за приладом під час його роботи.
- Стежте за тим, щоб рідини не потрапляли в отвори на верхній частині варильної поверхні.
- Користуйтеся варильною поверхнею лише для готування у посуді.
- Прилад призначений виключно для за- стосування у домашніх умовах. Не ви- користовуйте його у комерційних чи виробничих цілях.
- Користуйтеся приладом тільки для готування їжі вдома. Це необхідно, щоб запобігти травмуванню людей та пошкодженню майна.

• Користуйтеся лише посудом, діаметр дна якого відповідає розмірам конфорок. Існує ризик перегріву і розколу скляного посуду (у відповідних випадках).
• Не користуйтеся каструлями, діаметр яких менший, ніж діаметр конфорок, оскільки полум'я може обпалити ручки каструлі.
• Каструлі не повинні потрапляти в контрольну зону.
• Не використовуйте нестійкий посуд, щоб запобігти перекиданню і уникну-ти травмування.
• Не кладіть займисті речовини, предмети, змочені в займистих речовинах, та легкоплавкі предмети (з пластмаси або алюмінію) і/або тканини всередину приладу, поряд з ним або на нього. Це може призвести до вибуху чи пожежі.
• Користуйтеся лише тим додатковим приладдям, що постачається із приладом.
• Будьте обережні, підключаючи прилад до розетки. Не допускайте, щоб електричні проводи торкалися приладу або гарячого посуду. Стежте за тим, щоб проводи не заплутувалися.
• Якщо на поверхні з'явиться тріщина, відключіть прилад від електромережі, щоб уникнути ураження електричним струмом.

Установка

• Обов'язково прочитайте ці інструкції. Виробник не несе відповідальності за травмування людей або домашніх тварин, а також за пошкодження майна у разі недотримання цих вимог.
• Із метою запобігання ризикам структурного пошкодження чи травмування, підключення приладу до електрота газопостачання, а також його ремонт повинні здійснюватися кваліфікованим персоналом згідно зі стандартами та місцевим нормативами.
• Переконайтеся, що прилад не пошко- дився під час транспортування. Не під- ключайте пошкоджений прилад. У разі потреби зверніться до постачаль- ника.
• Експлуатувати прилади, що вбудовуються, можна лише після правильно-

го їх монтажу у секції для вбудовування та на робочі поверхні, які підходять для цього і відповідають вимогам.

• Не установлюйте варильну поверхню на домашні прилади, якщо цього не передбачено в інструкціях щодо установки.
• Установлюйте прилад лише на стільниці із плоскою поверхнею.
• Заборонено змінювати технічні характеристики приладу або вносити зміни в його конструкцію. Існує ризик отримання травм та пошкодження приладу.
• Неухильно дотримуйтеся законів, розпоряджень, директив та норм, що діють у країні, де ви користується приладом (правила техніки безпеки, положення про повторну переробку, правила встановлення електроприладів тощо)
• Дотримуйтеся мінімальної відстані до інших приладів і обладнання.
• Встановлюйте прилад так, щоб забезпечити захист від ураження струмом (наприклад, шухляди можна встановлювати лише за наявності захисного перекриття безпосередньо під приладом).
• Захищайте торці на робочій поверхні столу від вологи за допомогою відповідного ущільнювального матеріалу.
• Встановіть належну прокладку між приладом та робочою поверхнею столу, щоб між ними не було проміжків.
• Захистіть дно приладу від пари та вологи, джерелом яких може бути, наприклад, посудомийна машина чи духовка.
• Не встановлюйте прилад близько до дверей або під вікнами. При різкому відкриванні дверей та вікон може перекинутися гарячий кухонний посуд, який стоїть на плиті.
• Перед встановленням упевніться, що налаштування приладу відповідають параметрам газопостачання (типу газу та його тиску) у вашій місцевості. Дані для налаштування приладу за- значені на табличці з технічними дани- ми, що знаходиться неподалік газо- провідної труби.
• Цей прилад не підключено до пристрою виведення продуктів згорання. Він має встановлюватися та підключа-

тися згідно з діючими правилами встановлення. Особливу увагу слід приділити відповідним вимогам щодо вентиляції.

• Користування приладом призводить до підвищення температури і волого-сті у приміщенні, в якому він встановлений. Подбайте про те, щоб в кухні була достатня вентиляція. Звичайні вентиляційні отвори мають бути відкритими; в іншому разі встановіть механічний вентиляційний прилад (механічну витяжку).
• Під час інтенсивного користування приладом протягом тривалого часу необхідно забезпечити додаткову вентиляцію (наприклад, відкрити вікно або встановити інтенсивніший рівень для витяжки).
• Ретельно дотримуйтесь інструкцій щодо електричних з'єднань. Існує ризик ураження електричним струмом.
• Перш ніж виконувати будь-які дії з технічного обслуговування, догляду або чищення, необхідно відключити плиту від джерела живлення.
• Клема під'єднання до електромережі знаходиться під напругою.
• Зніміть напругу з клеми під'єднання до мережі.
• Забезпечте захист від ураженням струмом шляхом правильної установки приладу.
• Нещільні або неправильно виконані контактні з'єднання можуть призвести до перегрівання клеми.
• Правильне під'єднання клем повинен виконувати кваліфікований електрик.

• Використовуйте кабельний затискач.
- Використовуйте належний кабель електроживлення. В разі його пошкодження замініть пошкоджений кабель на відповідний. Зверніться у місцевий центр сервісного обслуговування.
- Прилад повинен бути обладнаним роз'єднувачем для відключення від електромережі, при цьому мінімальний зазор між контактами і роз'єднувачем повинен складати 3 мм.
- Якщо скоба закріплення знаходиться близько до блоку виходів, слід стежити за тим, щоб кабель з'єднання не торкався краю скоби.
- Необхідно мати належні ізоляційні пристрої: лінійні роз'єднувачі, запобіжники (гвинтові запобіжники слід викрутити з патрона), реле захисту від замикання на землю і контактори.

Утилізація приладу

- Щоб запобігти ризику отримання травм або пошкодженню майна, до-тримуйтеся нижченаведених інструкцій.

– Відключіть прилад від електричної мережі.
– Відріжте кабель живлення у місці з'єднання з приладом і утилізуйте його.
– Сплющте зовнішні газові труби, якщо вони приєднані до приладу.
– Зверніться до відповідних місцевих служб щодо утилізації вашого приладу.

УСТАНОВКА

! Попередження! Наведені нижче інструкції щодо встановлення, підключення й технічного обслуговування плити повинен виконувати кваліфікований фахівець згідно зі стандартами і місцевими вимогами.

Підведення газу

Застосовуйте фіксовані кріплення або гнучкий шланг з нержавіючої сталі згідно з чинними нормативними вимогами.

Якщо ви застосовуєте гнучкі металеві шланги, слід Kuwaitте, щоб вони не контактували з рухомими частинами і не були стиснутими. Також будьте обережні, коли варильна поверхня встановлюється разом з духовкою.

Важливо! Переконайтесь, що тиск газу приладу відповідає рекомендованим показникам. Регулівний штуцер кріпиться до труби газової магістралі за допомогою гайки G 1/2. Прикрутіть частини, не затягуючи, відрегулюйте штуцер у потрібному напрямі і затягніть усі з'єднання.

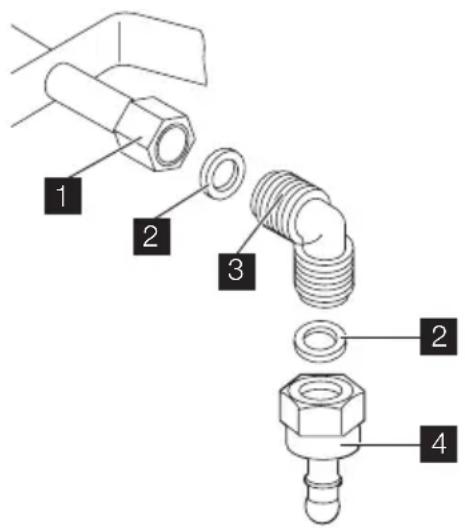

1 Кінець трубки з гайкою
2 Кільцева прокладка (додаткова кільцева прокладка лише для Словенії та Туреччини)
3 Кутовий штуцер
4 Trимач гумового шлангу для рідкого газу (лише для Словенії та Туреччи- ни)

З'єднання для гнучких неметалевих шлангів

Якщо можливо легко контролювати з'єднання у всій його ділянці, можна використовувати гнучкий шланг. Міцно приєднайте гнучкий шланг за допомогою затискачів.

Рідкий газ : використовуйте тримач для гумових шлангів. Завжди використовуйте прокладку. Після цього продовжуйте підключення газу. Гнучкий шланг готовий до використання, коли:

– він не нагрівається вище кімнатної температури, вище 30°C;
– він завдовжки не більше 1500 мм;
– на ньому відсутні перешкоди;
– він не натягнутий і не зігнутий;
– він не торкається гострих країв чи ку- тів;

– можна легко проводити огляд його стану.

Перевірка збереження гнучкого шлангу складається з перевірки наступного:

– тріщини, порізи, ознаки горіння відсутні як на кінцях шлангу, так і по всій його довжині;
– матеріал не затвердів і зберігає свою еластичність;
– затискачі не покрилися іржею;
– не скінчився термін використання.

Якщо спостерігається одне або більше відхилень, не ремонтуйте шланг, а замініть його.

Важливо! Після завершення установки, переконайтесь у відсутності протікань. Використовуйте мильний розчин, а НЕ вогонь!

Заміна інжекторів

1. Зніміть підставку для посуду.
2. Зніміть з пальників кришечки та роз- сікачі.
3. За допомогою торцевого ключа 7 зніміть інжектори та замініть їх на ті, які відповідають типу газу, що використовується (див. таблицю в розділі «Технічні дані»).
4. Зберіть всі деталі назад, виконавши процедуру у зворотному порядку.
5. Замініть наклейку з характеристика- ми (розміщену біля труби подачі га- зу) на іншу наклейку з відповідними характеристиками газу того типу, що буде подаватися. Цю наклейку мож- на знайти в упаковці з інжекторами, що входять до комплекту приладу.

Якщо тиск подачі газу коливається або відрізняється від потрібного тиску, на трубу подачі газу слід встановити відповідний регулятор у відповідності з діючими нормами.

Регулювання мінімального рівня

Для регулювання мінімального рівня полум'я виконайте такі дії.

1. Запаліть конфорку.
2. Поверніть ручку в положення мінімального полум'я.
3. Зніміть ручку.
4. Тонкою викруткою відрегулюйте положення гвинта обвідного клапану. При переобладнанні панелі з природного газу 20 мбар (або природного га-

зу 13 мбар ^3) на рідкий газ повністю затягніть регулювальний гвинт. При переобладнанні з рідкого газу на природний газ 20 мбар, відкрутіть гвинт обвідного клапана приблизно на 1/4 оберту. При переобладнанні панелі з природного газу 20 мбар на природний газ 13 мбар ^3) відкрутіть гвинт обвідного клапана приблизно на 1/4 оберту. При переобладнанні з рідкого газу на природний газ 13 мбар ^3) відкрутіть гвинт обвідного клапана приблизно на 1/2 оберту. При переобладнанні панелі з природного газу 13 мбар ^3) на природний газ 20 мбар затягніть гвинт обвідного клапана приблизно на 1/4 оберту.

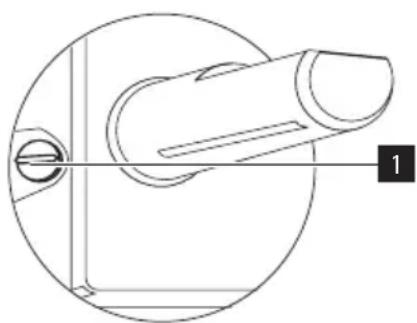

1 Вентиль для регулювання мінімального полум'я

1. Насамкінець упевніться, що коли ручку швидко повернути з максимального в мінімальне положення, полум'я не згасає.

Підключення до електромережі

• Прилад необхідно заземлити відповідно до вимог техніки безпеки.
  • Перевірте, щоб напруга і тип електроживлення, вказані на табличці з технічними даними, відповідали напрузі і типу електроживлення у місцевій електромережі.
• Прилад оснащено електричним кабелем. На ньому має бути встановлена відповідна вилка, розрахована на навантаження, зазначене на ідентифіка-

ційній табличці. Вилка має вставляти- ся у пристосовану розетку, яка підхо- дить для неї.
- Будь-які електричні деталі повинні встановлюватися або замінятися спеціалістом центру технічного обслуговування або кваліфікованим фахівцем.
- Завжди користуйтеся правильно встановленою протиударною розеткою.
- Переконайтесь, що після установки є вільний доступ до розетки електроживлення.
- Не тягніть за кабель живлення, щоб відключити прилад від мережі. Вимкнення з розетки завжди здійснюйте, витягаючи за штепсельну вилку.
- Забороняється підключати прилад за допомогою подовжувача, адаптера чи паралельного підключення (існує ризик виникнення пожежі). Впевніться у тому, що заземлення відповідає стандартам і вимогам.
- Кабель живлення потрібно розмістити так, щоб він не торкався гарячих частин.
- Підключаючи прилад, подбайте про те, щоб підключення здійснювалося через роз'єднувач для відключення від електромережі з мінімальним зазором між контактами роз'єднувача 3 мм, наприклад, через автоматичні запобіжники, реле захисту від замикання на землю або плавкі запобіжники.
- Кабель електроживлення повинен бути розташований таким чином, щоб будь-яка його частина не нагрівалася вище 90°C. Синій нейтральний кабель повинен бути під'єднаним до контакту клемної колодки, позначеного літерою «N». Фазовий кабель коричневого (або чорного) кольору (іде від виводу «L» клемної колодки) має бути завжди під'єднаним до фази мережі.

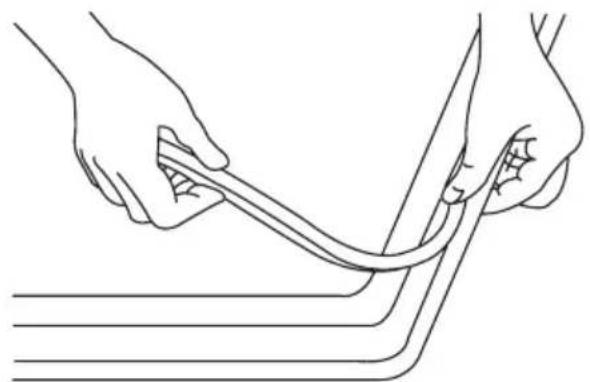

Заміна електричного кабелю

Для заміни мережевого кабелю користуйтесь лише кабелем типу H05V2V2-F T90 або еквівалентним. Переконайтесь, що перетин кабелю може застосовуватись до передбаченої напруги і робочої температури. Жовтий/зелений провід за-

землення повинен бути приблизно на 2 см довшим, ніж коричневий (або чорний) провід фази.

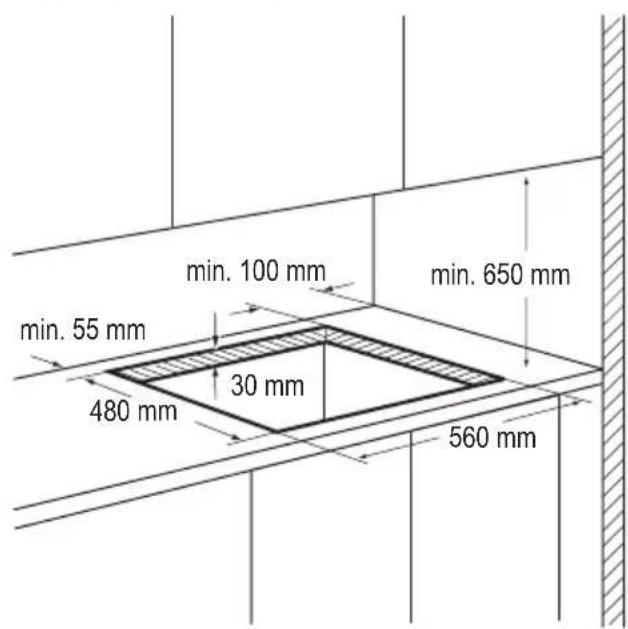

Вбудовування в кухонні меблі

A - ущільнювач, що постачається
В - скоби, що постачаються

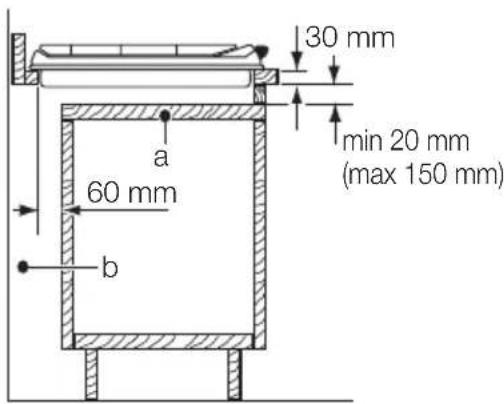

Варіанти вбудовування

Кухонна секція з дверцятами

Панель, яка встановлюється під варильною поверхнею, повинна легко зніма- тись для забезпечення доступу у випад- ку проведення ремонтних робіт.

а) Панель, що знімається
b) Місце, що може використовуватись для підключення

Кухонна секція з духовкою

Розміри ніші під варильну поверхню по- винні відповідати зазначеним розмірам, а кухня повинна бути оснащена вентиля- ційними отворами для забезпечення безперервного надходження повітря.

Варильну поверхню і духовку слід окремо підключати до джерела електроенергії з міркувань безпеки, а також із метою полегшення від'єднання духовки від гарнітуру.

ВИРОБНИК:

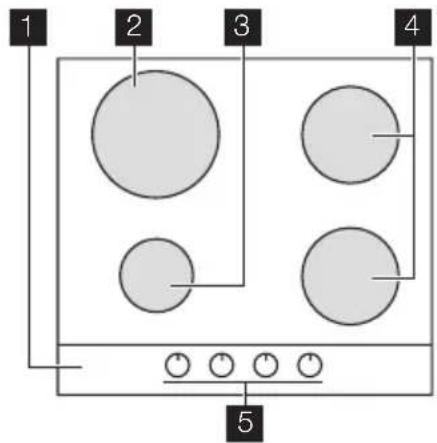

Оснащення варильної поверхні

1 Варильна поверхня
2 Швидка конфорка
3 Допоміжна конфорка
4 Конфорка середньої швидкості
5 Ручки керування

Ручки керування

Символ Опис
	газ не подається / вимкнено
	положення запалювання / максимальна подача газу

Символ Опис
	мінімальна подача газу

ОПИС РОБОТИ

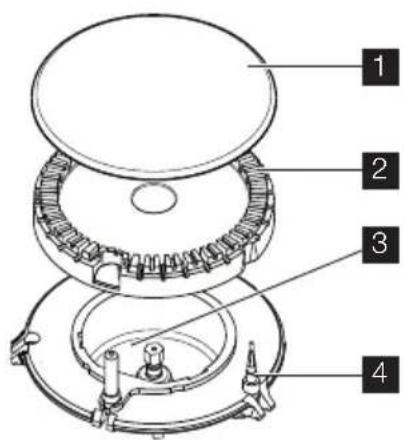

Запалювання конфорки

! Попередження! Будьте дуже обережні при використанні відкритого вогню в кухні. Виробник не несе відповідальності у випадку неправильного поводження з вогнем.

Завжди запалюйте конфорку перед тим, як поставити на неї каструлю.

Щоб запалити конфорку, виконайте такі дії.

1. Поверніть ручку керування проти годинникової стрілки у положення «максимум» ( ☆ ) і натисніть її.

2. Тримайте ручку натиснутою приблизно 5 секунд; це дозволить термопарі нагрітись. У протилежному випадку подача газу буде перервана.

3. Переконайтесь у стійкості полум'я і відрегулюйте його рівень.

Якщо після декількох спроб не вдається запалити конфорку, переконайтеся, що кришка та розсікач

знаходяться у правильному положенні.

1 Кришечка пальника
2Розсікач
3 Свіча запалювання
4 Термопара

! Попередження! Не тримайте ручку керування натиснутою протягом більше 15 секунд. Якщо конфорка не запалюється через 15 секунд, відпустіть ручку керування, поверніть її в положення «вимкнено» та спробуйте знову запалити конфорку мінімум через 1 хвилину.

Важливо! За відсутності електроживлення розпалювання конфорки можна здійснити без електричного пристрою; у цьому випадку піднесіть до пальника полум'я, натисніть на відповідну ручку і поверніть її проти годинникової стрілки у положення «максимум».

Якщо пальник випадково згласне, поверніть ручку в положення "вимк." і

КОРИСНІ ПОРАДИ

Економія електроенергії

• По можливості завжди накривайте ка- струлі кришкою.
• Коли рідина починає кипіти, прикручуйте газ, щоб вона кипіла на повільному вогні.

! Попередження! Використовуйте каструлі та сковорідки відповідно до діаметра конфорки.

Не використовуйте казани, розмір яких перевищує розміри варильної поверхні.

Конфорка Діаметр посуду
Швидка кон-форка	180 - 260 мм
Конфорка середньої швидкості	120 - 220 мм
Допоміжна конфорка	80 - 180 мм

спробуйте підпалити пальник знову через 1 хвилину.

i Генератор іскри може спрацювати автоматично, коли ви увімкнете подачу електроенергії після встановлення або після того, як відновиться електропостачання після перебоїв. Це нормально.

Вимикання пальника

Щоб загасити пальник, поверніть ручку на символ ■.

! Попередження! Перед тим як зняти посуд з конфорки, зменшіть полум'я або вимикніть конфорку.

! Попередження! Каструлі не повинні потрапляти в контрольну зону.

! Попередження! Подбайте про те, щоб ручки посуду не виступали за передній край варильної поверхні, а посуд стояв по центру конфорок, щоб досягти максимальної стійкості і зменшити споживання газу.

Не ставте на плиту нестійкі або викривлені каструлі.

Інформація про акриламіди

Важливо! Згідно з останніми науковими даними, якщо ви сильно смажите страву (особливо, якщо вона містить крохмаль), акриламіди можуть зашкодити вашому здоров'ю. Тому рекомендуємо готувати при найнижчих температурах і не підрум'янювати страви надто сильно.

ДОГЛЯД ТА ЧИСТКА

! Попередження! Перш ніж чистити прилад, вимкніть його і дайте йому охолонути. Перед тим, як виконувати будь-які дії з догляду або чищення, необхідно відключити плиту від джерела електроживлення.

! Попередження! З міркувань безпеки забороняється чистити прилад струменем пари або водою під високим тиском.

! Попередження! Не використовуйте абразивні засоби для чищення, металеві мочалки чи кислоти, оскільки вони можуть пошкодити прилад.

• Підставки для посуду можна знімати для зручності миття варильної поверхні.
• Щоб очистити емальовані частини, кришки та розсікачі, помийте їх мильним розчином.
• Частини з іржостійкої сталі промийте водою, а потім насухо витріть м'якою тканиною.
• Підставки для посуду не можна мити у посудомийній машині. їх слід мити вручну.
• Будьте обережні, витираючи підставки для посуду після миття вручну, оскільки в процесі покриття емаллю іноді залишаються гострі краї. Якщо потрібно, видаляйте стійкі плями за допомогою пастоподібного засобу для чищення.
• Упевніться, що після чищення підставки для посуду встановлено правильно.
• Щоб конфорки працювали правильно, упевніться, що ребра підставок для посуду знаходяться в центрі конфорки.
• Будьте дуже обережні, знімаючи і встановлюючи підставки для посуду, щоб запобігти пошкодженню варильної поверхні.

Після чищення протріть прилад насухо м'якою тканиною.

Видалення забруднень:

1. – Негайно видаляйте: пластмасу, полімерну плівку, що розплавилися, залишки страв, що містять цукор.
   – Вимкніть прилад і дайте йому охолонути , перш ніж видаляти: вапняні та водяні розводи, бризки жиру та плями з металевим відблиском. Використовуйте для цього очищувач для склокераміки або нержавіючої сталі.
2. Чистіть прилад вологою ганчіркою з невеликою кількістю миючого засобу.
3. Після очищення протріть прилад насухо чистою ганчіркою.

Чищення свічки запалювання

Чищення свічки можливе завдяки тому, що вона зроблена з керамічного мате- ріалу і металевого електрода. Ці елемен- ти слід регулярно та ретельно очищува- ти. Крім того, потрібно перевіряти, чи не засмітилися отвори росікачів конфорки.

Періодичне технічне обслуговування

Періодично звертайтеся до свого місцевого центру технічного обслуговування з проханням перевірити подачу газу та роботу пристрою для регулювання тиску, якщо він встановлений.

ЩО РОБИТИ, КОЛИ ...

Проблема Можнова причина Спосіб усунення
Під час запалювання газу відсутня іскра	• Не подається електроживлення	• Перевірте, чи прилад під-ключено до електромережі та увімкнуто.• Перевірте запобіжник. Як-що запобіжник спрацював декілька раз, викличте кваліфікованого електрика.
• Кришка та розсікач кон-	форки розміщені нерівно	• Перевірте, щоб кришка та розсікач конфорки були встановлені правильно.
Полум’я згасає одразу після запалювання	• Термопара достатньо не нагрівається	• Після запалювання утри-муйте ручку натиснутою приблизно 5 секунд.
Полум’я горить не по всьому колу конфорки	• Розсікач конфорки забитий залишками їжі	• Перевірте, чи не заблокована форсунка і чи не потрапили залишки їжі до розсікача конфорки.

Якщо виникла несправність, спочатку спробуйте вирішити проблему самостійно. Якщо ви не можете усунути проблему, зверніться до закладу, де ви придбали прилад, або до центру технічного обслуговування.

У разі неправильного користування приладом або його встановлення не вповноваженим спеціалістом візит фахівця центру післяпродажного обслуговування або продавця може бути платним навіть у гарантійний період.

Ці дані необхідні, щоб можна було швидко і правильно допомогти вам. Вони наведені на табличці з технічними даними з набору інжекторів.

• Опис моделі ......
  • Номер виробу (PNC) ......
• Серійний номер (S.N.) ......

Використовуйте лише оригінальні запасні частини. Такі запчастини можна придбати в місцевому сервісному центрі або в авторизованих магазинах запчастин.

ТЕХНІЧНІ ДАНІ

Розміри варильної поверхні
Ширина: 590 мм
Довжина: 520 мм
Габарити ніші варильної поверхні
Ширина: 560 мм
Довжина: 480 мм
Теплова потужність
Швидка конфорка: 2,9 кВт
Конфорка середньої швидкості:	1,9 кВт
Допоміжна конфор-ка:	1,0 кВт
ЗАГАЛЬНА ПОТУЖ-НІСТЬ:	G20 (2H) 20 мбар = 7,7 кВтG30/G31 (3B/P)30/30 мбар = 545 г/год

Постачання електроенергії:	230 V ~ 50 Гц
Категорія: II2H3B/P
Підведення газу G 1/2"
Постачання газу: G20(2H)/20 мбар
Клас приладу: 3

Діаметри обвідних клапанів

Конфорка ∅ обвідного клапану в 1/100 мм
Допоміжна конфор-ка	28
Конфорка середньої швидкості	32
Швидка конфорка 42

Газові конфорки

КОНФОР-КА	ЗВИЧАЙНА ПОТУЖ-НІСТЬкВт кВт	ЗНИЖЕНА ПОТУЖ-НІСТЬінж. 1/100	ЗВИЧАЙНА ПОТУЖНІСТЬПРИРОДНИЙ ГАЗ G20(2H)/20 мбар		Скраплений газ (Бутан/Пропан) 30 мбар
			мм	m^3/год	інж. 1/100 мм	г/год G30/G31
Допоміжна конфорка	1,0	0,33	70	0,095	50	73
КОНФОР-КА	ЗВИЧАЙНА ПОТУЖ-НІСТЬкВт кВт інж. 1/100	ЗНИЖЕНА ПОТУЖ-НІСТЬ	ЗВИЧАЙНА ПОТУЖНІСТЬПРИРОДНИЙ ГАЗG20(2H)/20 мбар		Скраплений газ(Бутан/Пропан) 30 мбар
			мм	m^3 /год інж.	1/100мм	г/годG30/G31
Конфорка середньої швидкості	1,9 0,45 96	0,181 71 138
Швидка конфорка	2,9 (природ-ний газ)2,7 (скрапле-ний газ)	0,75 119 0,276 86 196

Газові пальники G20 13 мБар - лише для Росії

КОНФОРКА ЗВИЧАЙНА ПОТУЖНІСТЬкВт кВт інж.	ЗНИЖЕНА ПО-ТУЖНІСТЬ1/100 мм м3/год	ЗВИЧАЙНА ПОТУЖНІСТЬПРИРОДНИЙ ГАЗG20/13 мбар
Допоміжна кон-форка	0,9 0,33 80 0,095
Конфорка се-редньої швидко-сті	1,4 0,45 105 0,148
Швидка конфор-ка	1,8 0,75 120 0,191

ОХОРОНА ДОВКІЛЛЯ

Цей 📄 символ на виробі або на його упаковці позначає, що з ним не можна поводитися, як із побутовим сміттям. Замість цього його необхідно повернути до відповідного пункту збору для переробки електричного та електронного обладнання. Забезпечуючи належну переробку цього виробу, Ви допомагаєте попередити потенційні негативні наслідки для навколишнього середовища та здоров'я людини, які могли би виникнути за умов неналежного позбавлення від цього виробу. Щоб отримати детальнішу

інформацію стосовно переробки цього виробу, зверніться до свого місцевого офісу, Вашої служби утилізації або до магазина, де Ви придбали цей виріб.

Пакувальний матеріал

Пакувальні матеріали є безпечними для довкілля та придатні для переробки. На пластмасових компонентах нанесено маркування: >PE<,>PS< тощо. Викидайте пакувальні матеріали у відповідні контейнери для утилізації на переробному підприємстві.

www.electrolux.com/shop
