MODE D'EMPLOI ERN22510 ELECTROLUX

notice d'utilisation

• maak de binnenkant en de accessoires

onderste scharnier op de juiste plek.

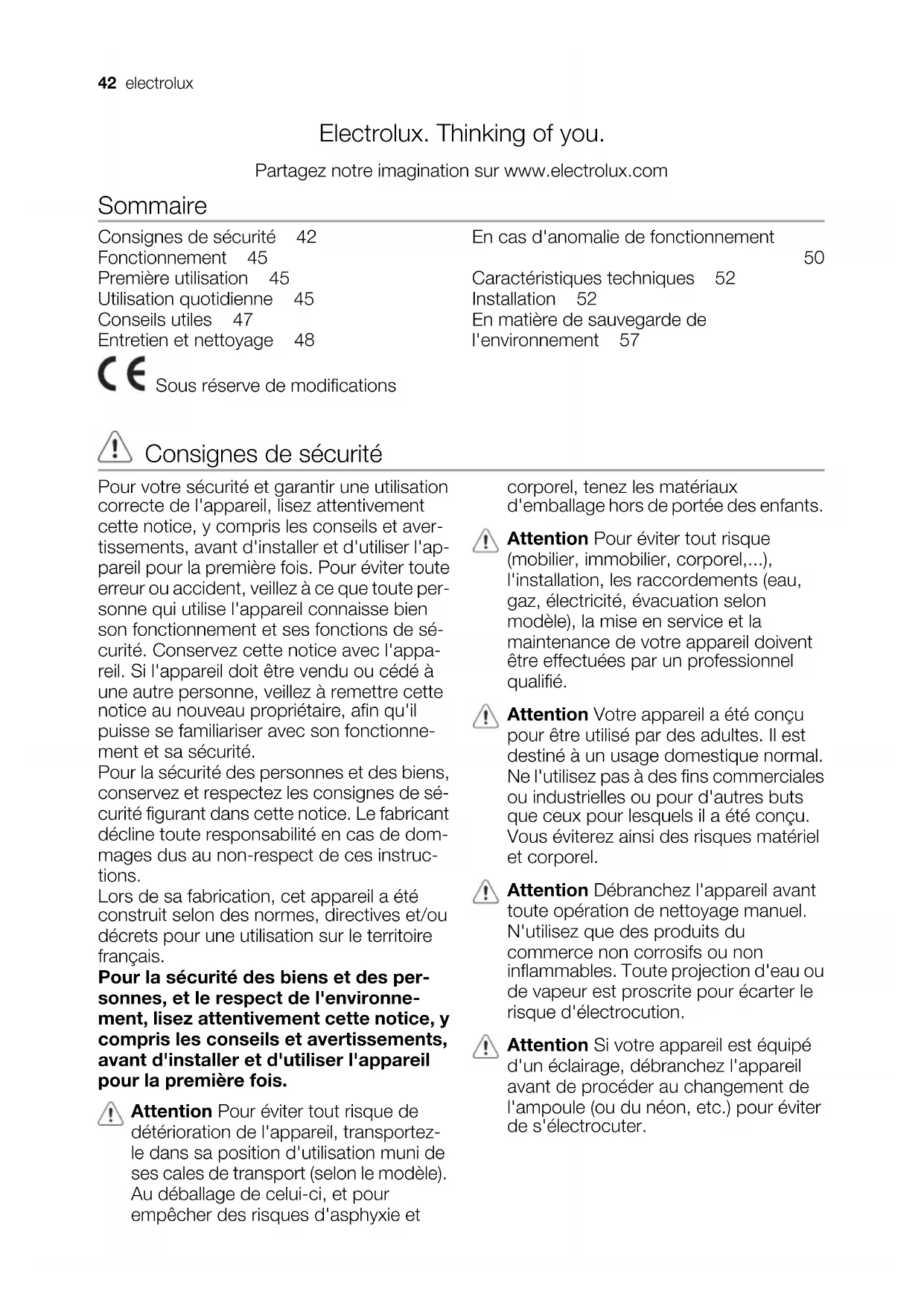

Consignes de sécurité 42

Première utilisation 45

Utilisation quotidienne 45

Entretien et nettoyage 48

En cas d'anomalie de fonctionnement

Caractéristiques techniques 52

En matière de sauvegarde de

Sous réserve de modifications

Consignes de sécurité

Pour votre sécurité et garantir une utilisation

correcte de l'appareil, lisez attentivement

cette notice, y compris les conseils et aver-

tissements, avant d'installer et d'utiliser l'ap-

pareil pour la première fois. Pour éviter toute

erreur ou accident, veillez à ce que toute per-

sonne qui utilise l'appareil connaisse bien

son fonctionnement et ses fonctions de sé-

curité. Conservez cette notice avec l'appa-

reil. Si l'appareil doit être vendu ou cédé à

une autre personne, veillez à remettre cette

notice au nouveau propriétaire, afin qu'il

puisse se familiariser avec son fonctionne-

ment et sa sécurité.

Pour la sécurité des personnes et des biens,

conservez et respectez les consignes de sé-

curité figurant dans cette notice. Le fabricant

décline toute responsabilité en cas de dom-

mages dus au non-respect de ces instruc-

Lors de sa fabrication, cet appareil a été

construit selon des normes, directives et/ou

décrets pour une utilisation sur le territoire

Pour la sécurité des biens et des per-

sonnes, et le respect de l'environne-

ment, lisez attentivement cette notice, y

compris les conseils et avertissements,

avant d'installer et d'utiliser l'appareil

pour la première fois.

Attention Pour éviter tout risque de

détérioration de l'appareil, transportez-

le dans sa position d'utilisation muni de

ses cales de transport (selon le modèle).

Au déballage de celui-ci, et pour

empêcher des risques d'asphyxie et

corporel, tenez les matériaux

d'emballage hors de portée des enfants.

Attention Pour éviter tout risque

(mobilier, immobilier, corporel,...),

l'installation, les raccordements (eau,

gaz, électricité, évacuation selon

modèle), la mise en service et la

maintenance de votre appareil doivent

être effectuées par un professionnel

Attention Votre appareil a été conçu

pour être utilisé par des adultes. Il est

destiné à un usage domestique normal.

Ne l'utilisez pas à des fins commerciales

ou industrielles ou pour d'autres buts

que ceux pour lesquels il a été conçu.

Vous éviterez ainsi des risques matériel

Attention Débranchez l'appareil avant

toute opération de nettoyage manuel.

N'utilisez que des produits du

commerce non corrosifs ou non

inflammables. Toute projection d'eau ou

de vapeur est proscrite pour écarter le

risque d'électrocution.

Attention Si votre appareil est équipé

d'un éclairage, débranchez l'appareil

avant de procéder au changement de

l'ampoule (ou du néon, etc.) pour éviter

42 electroluxAttention Afin d'empêcher des risques

d'explosion ou d'incendie, ne placez

pas de produits inflammables ou

d'éléments imbibés de produits

inflammables à l'intérieur, à proximité ou

Attention Lors de la mise au rebut de

votre appareil, et pour écarter tout risque

corporel, mettez hors d'usage ce qui

pourrait présenter un danger : coupez le

câble d'alimentation au ras de l'appareil.

Informez-vous auprès des services de

votre commune des endroits autorisés

pour la mise au rebut de l'appareil.

Attention Respectez la chaîne de froid

dès l'acquisition d'un aliment jusqu'à sa

consommation pour exclure le risque

d'intoxication alimentaire.

Pour garantir une utilisation correc-

te de l'appareil, lisez attentivement

Sécurité des enfants et des personnes

• Cet appareil n'est pas destiné à être utilisé

par des enfants ou des personnes dont les

capacités physiques, sensorielles ou men-

tales, ou le manque d'expérience et de

connaissance les empêchent d'utiliser

l'appareil sans risque lorsqu'ils sont sans

surveillance ou en l'absence d'instruction

d'une personne responsable qui puisse

leur assurer une utilisation de l'appareil

Empêchez les enfants de jouer avec l'ap-

• Ne laissez pas les différents emballages à

portée des enfants. Ils pourraient s'asphy-

• Si l'appareil doit être mis au rebut, veillez à

couper le câble d'alimentation électrique

au ras de l'appareil pour éviter les risques

d'électrocution. Démontez la porte pour

éviter que des enfants ne restent enfermés

• Cet appareil est muni de fermetures ma-

gnétiques. S'il remplace un appareil équi-

pé d'une fermeture à ressort, nous vous

conseillons de rendre celle-ci inutilisable

avant de vous en débarrasser. Ceci afin

d'éviter aux enfants de s'enfermer dans

l'appareil et de mettre ainsi leur vie en dan-

Attention Veillez à ce que les orifices de

ventilation ne soient pas obstrués.

• Cet appareil est destiné uniquement à la

conservation d'aliments et/ou de boissons

dans le cadre d'un usage domestique nor-

mal, tel que celui décrit dans la présente

• N'utilisez pas de dispositifs mécaniques

ou autres moyens artificiels pour accélérer

le dégivrage de l'appareil.

• N'utilisez pas d'autres appareils électri-

ques (par exemple, sorbetières) à l'inté-

rieur d'appareils réfrigérants sauf s'ils sont

homologués pour cet usage par leur fabri-

• N'endommagez pas le circuit de refroidis-

• Le circuit de refroidissement de l'appareil

contient de l'isobutane (R600a), un gaz

naturel offrant un haut niveau de compati-

bilité avec l'environnement mais qui est

néanmoins inflammable.

Pendant le transport et l'installation de

l'appareil, assurez-vous qu'aucune pièce

du circuit de refroidissement n'est endom-

– évitez les flammes vives et les sources

– aérez soigneusement la pièce où se

• Il est dangereux de modifier les caracté-

ristiques de l'appareil ou l'appareil. Un cor-

don d'alimentation endommagé peut être

la cause de courts-circuits, d'incendies et/

ou de décharges électriques.

Avertissement Les composants élec-

triques (cordon d'alimentation, prise,

compresseur) doivent être remplacés

par un technicien d'entretien agréé ou

par un électricien spécialisé.

1. Ne branchez pas le cordon d'alimen-

tation à une rallonge.

2. Assurez-vous que la prise n'est pas

écrasée ou endommagée par l'arrière

de l'appareil. Une prise de courant en-

electrolux 43dommagée peut s'échauffer et provo-

3. Assurez-vous de pouvoir accéder à la

prise secteur de l'appareil.

4. Ne tirez pas sur le cordon d'alimenta-

5. Si la fiche du cordon d'alimentation est

desserrée, ne la branchez pas sur la

prise murale. Risque d'électrocution

6. N'utilisez pas l'appareil si le diffuseur

de l'ampoule d'éclairage n'est pas pré-

pour l'éclairage intérieur.

• Cet appareil est lourd. Faites attention lors

• Ne touchez pas les produits congelés sor-

tant du congélateur avec les mains humi-

des car ceci peut provoquer des abrasions

ou des brûlures cutanées.

• Évitez les expositions prolongées de l'ap-

pareil aux rayons solaires.

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les

parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides in-

flammables dans l'appareil (risque d'ex-

• Ne placez pas d'aliments directement

contre la sortie d'air sur la paroi arrière de

• Un produit décongelé ne doit jamais être

• Conservez les aliments emballés confor-

mément aux instructions de leur fabricant.

• Respectez scrupuleusement les conseils

de conservation donnés par le fabricant de

l'appareil. Consultez les instructions res-

• Ne mettez pas de bouteilles ni de boîtes

de boissons gazeuses dans le comparti-

ment congélateur, car la pression se for-

mant à l'intérieur du contenant pourrait le

faire éclater et endommager ainsi l'appa-

• Ne consommez pas certains produits tels

que les bâtonnets glacés dès leur sortie de

l'appareil, car ils peuvent provoquer des

Entretien et nettoyage

• Avant toute opération d'entretien, mettez

l'appareil hors tension et débranchez-le de

la prise de courant.

• N'utilisez pas d'objets métalliques pour

nettoyer l'appareil.

• N'utilisez pas d'objet tranchant pour grat-

ter la couche de givre. Utilisez une spatule

• Contrôlez régulièrement l'orifice d'évacua-

tion de l'eau de dégivrage dans le com-

partiment réfrigérateur. Nettoyez-le, si be-

soin. Si l'orifice est bouché, l'eau s'écou-

lera en bas de l'appareil.

Important Avant de procéder au

branchement électrique, respectez

scrupuleusement les instructions fournies

• Déballez l'appareil et vérifiez qu'il n'est pas

endommagé. Ne branchez pas l'appareil

s'il est endommagé. Signalez immédiate-

ment au revendeur de l'appareil les dom-

mages constatés. Dans ce cas, gardez

• Il est conseillé d'attendre au moins quatre

heures avant de brancher l'appareil pour

que le circuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement au-

tour de l'appareil pour éviter qu'il ne sur-

chauffe. Pour assurer une ventilation suffi-

sante, respectez les instructions de la no-

tice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter

tout contact avec le compresseur et le

condenseur (risque de brûlure).

• Placez de préférence votre appareil loin

d'une source de chaleur (chauffage, cuis-

son ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste ac-

cessible après l'installation de l'appareil.

• Branchez à l'alimentation en eau potable

• Les branchements électriques nécessai-

res à l'entretien de l'appareil doivent être

réalisés par un électricien qualifié ou une

personne compétente.

13) Si le diffuseur est prévu

14) Si l'appareil est sans givre

15) Si un branchement sur le réseau d'eau est prévu

44 electrolux• Cet appareil ne doit être entretenu et ré-

paré que par un Service après-vente au-

torisé, exclusivement avec des pièces

Protection de l'environnement

Le système frigorifique et l'isolation de

votre appareil ne contiennent pas de

C.F.C. contribuant ainsi à préserver l'en-

vironnement. L'appareil ne doit pas être

mis au rebut avec les ordures ménagè-

res et les déchets urbains. La mousse

d'isolation contient des gaz inflamma-

bles : l'appareil sera mis au rebut con-

formément aux règlements applicables

disponibles auprès des autorités loca-

les. Veillez à ne pas détériorer les circuits

frigorifiques, notamment au niveau du

condenseur. Les matériaux utilisés dans

cet appareil identifiés par le symbole

Mise en fonctionnement

Branchez l'appareil sur une prise murale.

Tournez le bouton du thermostat dans le

sens des aiguilles d'une montre sur une po-

Pour mettre à l'arrêt l'appareil, tournez le

bouton du thermostat sur la position "O".

Réglage de la température

La température est réglée automatiquement.

Pour faire fonctionner l'appareil, procédez

• tournez le bouton du thermostat vers le

bas pour obtenir un réglage de froid mini-

• tournez le bouton du thermostat vers le

haut pour obtenir un réglage de froid maxi-

Une position moyenne est la plus indi-

Toutefois, le réglage doit être choisi en tenant

compte du fait que la température à l'intérieur

de l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.

Important Si le thermostat est réglé sur la

position de froid maximum, lorsque la

température ambiante est élevée et que

l'appareil est plein, il est possible que le

compresseur fonctionne en régime continu.

Dans ce cas, il y a un risque de formation

excessive de givre sur la paroi postérieure à

l'intérieur de l'appareil. Pour éviter cet

inconvénient, placez le thermostat sur une

température plus élevée de façon à

permettre un dégivrage automatique et, par

conséquent, des économies de courant.

Première utilisation

Avant d'utiliser l'appareil pour la première

fois, nettoyez l'intérieur et tous les accessoi-

res internes avec de l'eau tiède savonneuse

pour supprimer l'odeur caractéristique du

"neuf" puis séchez soigneusement.

Important N'utilisez pas de produits abra-

sifs, poudre à récurer, éponge métallique

pour ne pas abîmer la finition.

Utilisation quotidienne

Congélation d'aliments frais

Le compartiment congélateur est idéal pour

congeler des denrées fraîches et conserver

les aliments surgelés ou congelés pendant

Pour congeler des aliments frais, il n'est pas

nécessaire de modifier le réglage moyen.

Toutefois, pour une congélation plus rapide,

tournez le thermostat vers le haut pour ob-

tenir plus de froid.

electrolux 45Important Dans ce cas, la température du

compartiment réfrigérateur peut chuter au-

dessous de 0°C. Si cela se produit,

repositionnez le thermostat sur un réglage

Conservation des aliments congelés

À la mise en service ou après un arrêt pro-

longé, placez le thermostat sur la position

Max pendant 2 heures environ, avant d'in-

troduire les produits dans le compartiment.

Important En cas de dégivrage accidentel,

dû par exemple à une panne de courant, si

la panne doit se prolonger plus longtemps

qu'il n'est indiqué à la rubrique "temps

d'augmentation" dans la section

Caractéristiques techniques, consommez

les aliments décongelés le plus rapidement

possible ou recongelez-les après les avoir

cuits (une fois refroidis).

Les aliments surgelés ou congelés peuvent

être décongelés dans le compartiment réfri-

gérateur ou à température ambiante, avant

d'être utilisés, en fonction du temps disponi-

ble pour cette opération.

Les petites pièces peuvent même être cuites

sans décongélation préalable : dans ce cas,

la cuisson est plus longue.

Indicateur de température

Pour vous aider au bon réglage de votre ap-

pareil nous avons équipé votre réfrigérateur

d'un indicateur de température, celui-ci étant

placé dans la zone la plus froide.

La zone la plus froide du compartiment

réfrigérateur se situe au niveau de la

clayette inférieure en verre.

Le symbole ci-contre indique l'emplacement

de la zone la plus froide de votre régrigéra-

L'espace situé directement au dessus de la

clayette en verre du bac à légumes est la zo-

ne la plus froide du compartiment réfrigéra-

teur comme indiqué par la clayette ou l'au-

tocollant sur la paroi de votre appareil.

Pour la bonne conservation des denrées

dans votre réfrigérateur et notamment dans

la zone la plus froide, veillez à ce que dans

l'indicateur de température "OK" apparaisse.

Si "OK" n'apparait pas, la température

moyenne de la zone est trop élevée. Réglez

le dispositif de réglage de température sur

une position inférieure. L'indication "OK" ap-

paraissant en noir, celui-ci est difficilement

visible si l'indicateur de température est mal

éclairé. La bonne lecture de celui-ci est faci-

litée s'il est correctement éclairé.

A chaque modification du dispositif de régla-

ge de température, attendez la stabilisation

de la température à l'intérieur de l'appareil

avant de procéder si nécessaire, à un nou-

veau réglage. Ne modifiez la position du dis-

positif de réglage de température que pro-

gressivement et attendez au moins 12 heu-

res avant de procéder à une nouvelle vérifi-

cation et à une éventuelle modification.

Important Après chargement de l'appareil

de denrées fraîches ou après ouvertures

répétées (ou ouverture prolongée) de la

porte, il est normal que l'inscription "OK"

n'apparaisse pas dans l'indicateur de

température ; attendez au moins 12 heures

avant de réajuster le dispositif de réglage de

Si l'évaporateur du compartiment réfrigéra-

teur (paroi du fond de l'appareil) se couvre

anormalement de givre (appareil trop chargé,

température ambiante élevée, thermostat

sur une position élevée, ouvertures fréquen-

tes de la porte), ramenez progressivement la

manette du thermostat sur une position infé-

rieure, jusqu'à obtenir de nouveau des pé-

riodes d'arrêt du compresseur. En effet, le

dégivrage automatique de compartiment ré-

frigérateur ne s'effectue que si le compres-

seur s'arrête par intermittence.

46 electroluxTempérature correcte

OK Clayettes amovibles

Les parois du réfrigérateur sont équipées

d'une série de glissières pour que les clayet-

tes puissent être placées en fonction des be-

Pour exploiter au mieux l'espace, vous pou-

vez placer les demi-clayettes avant au des-

sus des clayettes arrière.

Emplacement des balconnets de la

En fonction de la taille des paquets d'ali-

ments conservés, les balconnets de la porte

peuvent être positionnés à différentes hau-

Pour les ajuster, procédez comme suit :

tirez progressivement dans le sens des flè-

ches pour les dégager, puis repositionnez-

les selon les besoins.

Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus

longtemps que nécessaire.

• Si la température ambiante est élevée, le

dispositif de réglage de température est

sur la position de froid maximum et l'ap-

pareil est plein : il est possible que le com-

presseur fonctionne en régime continu,

d'où un risque de formation excessive de

givre sur l'évaporateur. Pour éviter ceci,

modifiez la position du dispositif de réglage

de température de façon à obtenir des pé-

riodes d'arrêt du compresseur et ainsi per-

mettre un dégivrage automatique, d'où

des économies d'énergie.

Conseils pour la réfrigération de

Pour obtenir les meilleures performances

• n'introduisez pas d'aliments encore

chauds ou de liquides en évaporation dans

electrolux 47• couvrez ou enveloppez soigneusement les

aliments, surtout s'ils sont aromatiques

• placez les aliments pour que l'air puisse

circuler librement autour

Conseils pour la réfrigération

Viande (tous les types) : enveloppez-la dans

des sachets en plastique et placez-la sur la

tablette en verre au-dessus du bac à légu-

La période de conservation est de 1 à 2 jours

Aliments cuits, plats froids, etc. : placez-les

bien couverts sur une clayette.

Fruits et légumes : placez-les une fois net-

toyés dans le(s) bac(s) à légumes fourni(s).

Beurre et fromage : placez-les dans des ré-

cipients étanches spéciaux ou enveloppez-

les soigneusement dans des feuilles d'alumi-

nium ou de polyéthylène, pour emmagasiner

le moins d'air possible.

Lait en bouteille : bouchez-le et placez-le

dans le balconnet de la contreporte réservé

Bananes, pommes de terre, oignons et ail ne

se conservent pas au réfrigérateur, s'ils ne

sont pas correctement emballés.

Conseils pour la congélation

Pour obtenir les meilleurs résultats, voici

quelques conseils importants :

• la quantité maximale de denrées que vous

pouvez congeler par 24 heures est indi-

quée sur la plaque signalétique.

• le temps de congélation est de 24 heures.

Aucune autre denrée à congeler ne doit

être ajoutée pendant cette période.

• congelez seulement les denrées alimen-

taires fraîches, de qualité supérieure (une

• préparez la nourriture en petits paquets

pour une congélation rapide et uniforme,

adaptés à l'importance de la consomma-

• enveloppez les aliments dans des feuilles

d'aluminium ou de polyéthylène et assu-

rez-vous que les emballages sont étan-

• ne laissez pas des aliments frais, non con-

gelés, toucher des aliments déjà congelés

pour éviter une remontée en température

• les aliments maigres se conservent mieux

et plus longtemps que les aliments gras ;

le sel réduit la durée de conservation des

• la température très basse à laquelle se

trouvent les bâtonnets glacés, s'ils sont

consommés dès leur sortie du comparti-

ment congélateur, peut provoquer des

• L'identification des emballages est impor-

tante : indiquez la date de congélation du

produit, et respectez la durée de conser-

vation indiquée par le fabricant.

Conseils pour la conservation des

produits surgelés et congelés du

Pour une bonne conservation des produits

surgelés et congelés, vous devez :

• vous assurer qu'ils ont bien été conservés

• prévoir un temps réduit au minimum pour

leur transport du magasin d'alimentation à

• éviter d'ouvrir trop souvent la porte du

congélateur et ne la laisser ouverte que le

• une fois décongelés, les aliments se dété-

riorent rapidement et ne peuvent pas être

• respecter la durée de conservation indi-

quée par le fabricant.

Entretien et nettoyage

Attention débrancher l'appareil avant

toute opération d'entretien.

Cet appareil contient des hydrocarbures

dans son circuit réfrigérant : l'entretien et

la recharge ne doivent donc être effec-

tués que par du personnel autorisé.

Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

• nettoyez l'intérieur et tous les accessoires

avec de l'eau tiède savonneuse.

• vérifiez régulièrement les joints de porte et

nettoyez-les en les essuyant pour éviter

toute accumulation de déchets.

• rincez et séchez soigneusement.

48 electroluxImportant Ne pas tirer, déplacer ou

endommager les tuyaux et/ou câbles qui se

trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou

caustiques ni d'éponges avec grattoir pour

nettoyer l'intérieur de façon à ne pas l'abîmer

et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le

compresseur situés à l'arrière de l'appareil

avec une brosse ou un aspirateur. Cette opé-

ration améliore les performances de l'appa-

reil et permet des économies d'énergie.

Important Attention à ne pas endommager

le système de réfrigération.

De nombreux détergents pour la cuisine re-

commandés par les fabricants contiennent

des produits chimiques qui peuvent atta-

quer/endommager les pièces en plastique

utilisées dans cet appareil. Il est par consé-

quent recommandé d'utiliser seulement de

l'eau chaude additionnée d'un peu de savon

liquide pour nettoyer la carrosserie de l'ap-

Après le nettoyage, rebranchez l'appareil.

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de

l'évaporateur du compartiment réfrigérateur

à chaque arrêt du compresseur, en cours

d'utilisation normale. L'eau de dégivrage est

collectée dans un récipient spécial situé à

l'arrière de l'appareil, au-dessus du com-

presseur, d'où elle s'évapore.

Il est important de nettoyer régulièrement

l'orifice d'écoulement de la gouttière d'éva-

cuation de l'eau de dégivrage située au milieu

du compartiment réfrigérateur pour empê-

cher l'eau de déborder et de couler sur les

aliments qui se trouvent à l'intérieur. Net-

toyez l'orifice d'écoulement de l'eau de dé-

givrage avec le bâtonnet spécial se trouvant

déjà dans l'orifice.

Dégivrage du compartiment

Une certaine quantité de givre se forme

toujours autour du compartiment supé-

Important Dégivrez le compartiment

congélateur lorsque l'épaisseur de la couche

de givre est d'environ 3-5 mm.

Pour enlever le givre, suivez les instructions

1. Mettez l'appareil à l'arrêt.

2. Sortez les denrées congelées, envelop-

pez celles-ci dans plusieurs feuilles de

papier journal et conservez-les dans un

4. Le dégivrage terminé, épongez et séchez

5. Mettez l'appareil en fonctionnement.

6. Réglez le thermostat pour obtenir plus de

froid et faites fonctionner l'appareil pen-

dant deux ou trois heures en utilisant ce

7. Replacez les produits surgelés ou con-

gelés dans le compartiment.

electrolux 49Avertissement N'utilisez en aucun cas

de couteau ou tout autre objet

tranchant, d'objet métallique pour

gratter la couche de givre, vous risquez

de détériorer irrémédiablement

l'évaporateur. N'utilisez aucun autre

dispositif mécanique ou moyen artificiel

que ceux qui sont recommandés par le

fabricant pour accélérer le dégivrage de

votre appareil. Une élévation de la

température des denrées congelées,

pendant la décongélation, peut réduire

leur durée de conservation.

En cas d'absence prolongée ou de non-

Prenez les précautions suivantes :

débranchez l'appareil

• retirez tous les aliments

et nettoyez l'appareil et tous

• laissez la porte/les portes entrouverte(s)

pour prévenir la formation d'odeurs dés-

Si, toutefois, vous n'avez pas la possibilité de

débrancher et vider l'appareiI, faites vérifier

régulièrement son bon fonctionnement pour

éviter la détérioration des aliments en cas de

En cas d'anomalie de fonctionnement

Avertissement Avant de résoudre les

problèmes, débranchez l'appareil.

La résolution des problèmes, non men-

tionnés dans le présent manuel, doit être

exclusivement confiée à un électricien

qualifié ou une personne compétente.

Important Certains bruits pendant le

fonctionnement (compresseur, système

réfrigérant) sont normaux.

Symptôme Cause possible Solution

L'appareil ne fonctionne

pas. L'ampoule ne fonc-

L'appareil est à l'arrêt. Mettez l'appareil en fonctionne-

La fiche n'est pas correctement

branchée sur la prise de courant.

Branchez correctement la fiche sur

la prise de courant.

Le courant n'arrive pas à l'appa-

reil. La prise de courant n'est pas

Branchez un autre appareil électri-

que sur la prise de courant.

Faites appel à un électricien quali-

L'ampoule ne fonctionne

L'éclairage est en mode veille. Fermez puis ouvrez la porte.

L'ampoule est défectueuse. Reportez-vous au chapitre « Rem-

placement de l'ampoule ».

Le compresseur fonction-

La température n'est pas correc-

Sélectionnez une température plus

La porte n'est pas correctement

Reportez-vous à « Fermeture de la

La porte a été ouverte trop sou-

Ne laissez pas la porte ouverte plus

longtemps que nécessaire.

La température du produit est

Laissez le produit revenir à tempé-

rature ambiante avant de le placer

La température ambiante est trop

Réduisez la température ambiante.

16) si cela est prévu.

50 electroluxSymptôme Cause possible Solution

De l'eau s'écoule sur

l'évaporateur, à l'intérieur

Pendant le dégivrage automati-

que, le givre fond sur l'évapora-

Ce phénomène est normal.

De l'eau s'écoule dans le

L'orifice d'évacuation de l'eau de

dégivrage est obstrué.

Des produits empêchent l'eau de

s'écouler dans le réservoir d'eau.

Assurez-vous que les produits ne

touchent pas l'évaporateur.

De l'eau coule sur le sol. L'eau de dégivrage ne s'écoule

pas dans le plateau d'évapora-

tion situé au-dessus du compres-

Fixez le tuyau de sortie de l'eau au

plateau d'évaporation.

La température à l'inté-

rieur de l'appareil est trop

La température n'est pas correc-

Sélectionnez une température plus

La température à l'inté-

rieur de l'appareil est trop

La température n'est pas correc-

Sélectionnez une température plus

La porte n'est pas correctement

Reportez-vous au chapitre « Fer-

meture de la porte ».

La température du produit est

Laissez le produit revenir à tempé-

rature ambiante avant de le placer

Trop de produits ont été intro-

duits simultanément.

Introduisez moins de produits en

La température du réfri-

gérateur est trop élevée.

L'air froid ne circule pas dans

Assurez-vous que l'air froid circule

La température du con-

gélateur est trop élevée.

Les produits sont trop près les

Rangez les produits de façon à

permettre la circulation de l'air

Il y a trop de givre. Les aliments ne sont pas correc-

Enveloppez les aliments correcte-

La porte n'est pas bien fermée. Reportez-vous au chapitre « Fer-

meture de la porte ».

La température n'est pas correc-

Sélectionnez une température plus

Remplacement de l'ampoule d'éclairage

1. Débranchez l'appareil.

2. Retirez la vis du diffuseur.

3. Retirez le diffuseur (voir l'illustration).

4. Remplacez l'ampoule par un modèle

semblable de même puissance (la puis-

sance maximale est indiquée sur le diffu-

5. Installez le diffuseur.

6. Serrez la vis du diffuseur.

7. Branchez l'appareil.

8. Ouvrez la porte. Vérifiez que l'ampoule

electrolux 51Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Consultez

le paragraphe "Installation".

3. Si nécessaire, remplacez les joints défec-

tueux. Contactez le Service Après-vente.

Caractéristiques techniques

Dimensions de la niche d'encas-

Temps de remontée en tempé-

Les caractéristiques techniques figurent sur

la plaque signalétique située sur le côté gau-

che à l'intérieur de l'appareil et sur l'étiquette

Installez cet appareil à un endroit où la tem-

pérature ambiante correspond à la classe cli-

matique indiquée sur la plaque signalétique

Température ambiante

SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16 à + 43 °C Branchement électrique

Votre appareil ne peut être branché qu'en

230 V monophasé. Vérifiez que le compteur

électrique est peut supporter l'intensité ab-

sorbée par votre appareil compte tenu des

autres appareils déjà branchés. Calibre des

fusibles en ligne (un par phase) : 10 A à 230

Important L'installation doit être réalisée

conformément aux règles de l'art, aux

prescriptions de la norme NF.C.15100 et aux

prescriptions des fournisseurs d'énergie

Utilisez un socle de prise de courant com-

portant une borne de mise à la terre, qui doit

être obligatoirement raccordée conformé-

ment à la norme NF.C. 15100 et aux pre-

scriptions des fournisseurs d'énergie électri-

que ; cette prise de courant doit impérative-

ment être accessible. Si le câble d'alimenta-

tion est endommagé, il doit être remplacé par

52 electroluxun câble d'alimentation certifié. Cette opéra-

tion ne peut être effectuée que par une per-

sonne habilitée, par votre vendeur, ou par le

fabricant. L'appareil ne doit pas être raccor-

dée à l'aide d'un prolongateur, d'une prise

multiple ou d'un raccordement multiple (ris-

que d'incendie). Vérifiez que la prise de terre

est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée

en cas d'accidents ou d'incidents provoqués

par une mise à la terre inexistante ou défec-

Réversibilité de la porte

L'appareil est livré avec l'ouverture de la por-

te à droite. Si vous voulez que la porte s'ou-

vre à gauche, conformez-vous aux instruc-

tions ci-dessous avant d'installer l'appareil :

1. Dévissez et enlevez le pivot supérieur.

2. Retirez la porte.

3. Enlevez l'entretoise.

4. À l’aide d’une clé, desserrez la tige infé-

1. Serrez le pivot inférieur.

2. Installez l'entretoise.

3. Installez la porte.

4. Serrez le pivot supérieur.

La circulation d'air derrière l'appareil doit être

Installation de l'appareil

Attention Veillez à ce que le cordon

d'alimentation soit accessible après

avoir installé l'appareil.

Procédez comme suit :

1. Installez l'appareil dans la niche.

Poussez l'appareil dans le sens des flè-

ches (1) jusqu'à ce que le cache supéri-

eur bute contre le meuble de cuisine.

Veillez à laisser un espace de 44 mm en-

tre l'appareil et le bord avant du placard.

Poussez l'appareil dans le sens des flè-

ches (2) contre le placard sur le côté op-

posé de la charnière. Laissez un espace

de 4 mm entre l'appareil et le placard.

2. Ajustez l'appareil dans la niche.

Le cache charnière inférieure (dans le

sac d'accessoires) sert à maintenir la

bonne distance entre l'appareil et le

3. Fixez l'appareil à la niche à l'aide de 4 vis.

4. Poussez la bande isolante entre l'appa-

reil et le meuble adjacent.

5. Enlevez la partie correspondante du ca-

che charnière (E). Veillez à enlever la par-

tie DX, s'il s'agit de la charnière de droite,

la partie SX dans le cas contraire.

6. Fixez les caches (C, D) aux éléments de

fixation et aux orifices de la charnière.

54 electroluxFixez les caches charnière (E) à la char-

7. Détachez les pièces (Ha), (Hb), (Hc) et

8. Installez la pièce (Ha) sur la face intérieu-

re du meuble de cuisine.

9. Poussez la pièce (Hc) sur la pièce (Ha).

10. Ouvrez la porte de l'appareil et la porte

du meuble de cuisine à 90°.

Insérez le petit carré (Hb) dans la glissière

Unissez la porte de l'appareil et la porte

du meuble et marquez les trous.

11. Sortez les supports et plantez le clou (K)

à 8 mm du bord extérieur de la porte. electrolux 55Ha

12. Placez de nouveau le petit carré sur la

glissière et fixez-le avec les vis fournies.

Alignez la porte du meuble de cuisine et

la porte de l'appareil en ajustant la pièce

13. Appuyez la pièce (Hd) sur la pièce (Hb).

Vérifiez enfin que :

• Toutes les vis sont serrées.

• La bande isolante magnétique est ferme-

ment fixée à l'armoire.

Important Si la température ambiante est

trop basse (en hiver, par exemple), la

dimension du joint diminue. Inversement, si

la température ambiante augmente, la

dimension du joint augmente également.

56 electroluxRéversibilité de la porte du congélateur

En matière de sauvegarde de l'environnement

Le symbole sur le produit ou son

emballage indique que ce produit ne peut

être traité comme déchet ménager. Il doit

être remis au point de collecte dédié à cet

effet (collecte et recyclage du matériel

électrique et électronique).

En procédant à la mise au rebut de l'appareil

dans les règles de l’art, nous préservons

l'environnement et notre sécurité, s’assurant

ainsi que les déchets seront traités dans des

Pour obtenir plus de détails sur le recyclage

de ce produit, veuillez prendre contact avec

les services de votre commune ou le

magasin où vous avez effectué l'achat.

electrolux 5758 electroluxelectrolux 59222352832-00-112009

Vous pouvez commander des accessoires, consommables et pièces détachées via notre
