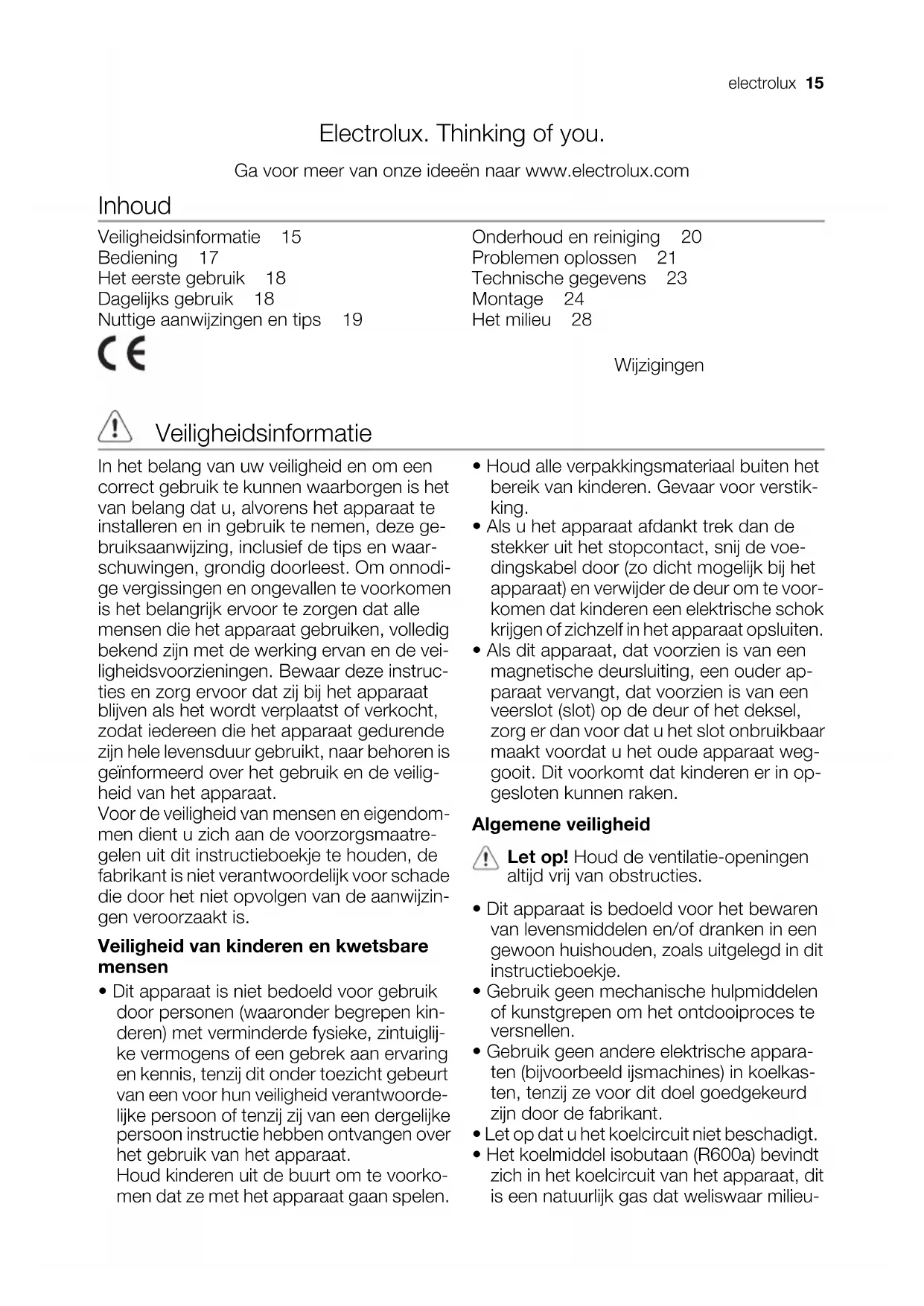

GEBRUIKSAANWIJZING ERN22510 ELECTROLUX

Ga voor meer van onze ideeën naar www.electrolux.com

Veiligheidsinformatie 15

Het eerste gebruik 18

Dagelijks gebruik 18

Nuttige aanwijzingen en tips 19

Onderhoud en reiniging 20

Problemen oplossen 21

Wijzigingen voorbehouden

Veiligheidsinformatie

In het belang van uw veiligheid en om een

correct gebruik te kunnen waarborgen is het

van belang dat u, alvorens het apparaat te

installeren en in gebruik te nemen, deze ge-

bruiksaanwijzing, inclusief de tips en waar-

schuwingen, grondig doorleest. Om onnodi-

ge vergissingen en ongevallen te voorkomen

is het belangrijk ervoor te zorgen dat alle

mensen die het apparaat gebruiken, volledig

bekend zijn met de werking ervan en de vei-

ligheidsvoorzieningen. Bewaar deze instruc-

ties en zorg ervoor dat zij bij het apparaat

blijven als het wordt verplaatst of verkocht,

zodat iedereen die het apparaat gedurende

zijn hele levensduur gebruikt, naar behoren is

geïnformeerd over het gebruik en de veilig-

heid van het apparaat.

Voor de veiligheid van mensen en eigendom-

men dient u zich aan de voorzorgsmaatre-

gelen uit dit instructieboekje te houden, de

fabrikant is niet verantwoordelijk voor schade

die door het niet opvolgen van de aanwijzin-

Veiligheid van kinderen en kwetsbare

• Dit apparaat is niet bedoeld voor gebruik

door personen (waaronder begrepen kin-

deren) met verminderde fysieke, zintuiglij-

ke vermogens of een gebrek aan ervaring

en kennis, tenzij dit onder toezicht gebeurt

van een voor hun veiligheid verantwoorde-

lijke persoon of tenzij zij van een dergelijke

persoon instructie hebben ontvangen over

het gebruik van het apparaat.

Houd kinderen uit de buurt om te voorko-

men dat ze met het apparaat gaan spelen.

• Houd alle verpakkingsmateriaal buiten het

bereik van kinderen. Gevaar voor verstik-

• Als u het apparaat afdankt trek dan de

stekker uit het stopcontact, snij de voe-

dingskabel door (zo dicht mogelijk bij het

apparaat) en verwijder de deur om te voor-

komen dat kinderen een elektrische schok

krijgen of zichzelf in het apparaat opsluiten.

• Als dit apparaat, dat voorzien is van een

magnetische deursluiting, een ouder ap-

paraat vervangt, dat voorzien is van een

veerslot (slot) op de deur of het deksel,

zorg er dan voor dat u het slot onbruikbaar

maakt voordat u het oude apparaat weg-

gooit. Dit voorkomt dat kinderen er in op-

gesloten kunnen raken.

Let op! Houd de ventilatie-openingen

altijd vrij van obstructies.

• Dit apparaat is bedoeld voor het bewaren

van levensmiddelen en/of dranken in een

gewoon huishouden, zoals uitgelegd in dit

• Gebruik geen mechanische hulpmiddelen

of kunstgrepen om het ontdooiproces te

• Gebruik geen andere elektrische appara-

ten (bijvoorbeeld ijsmachines) in koelkas-

ten, tenzij ze voor dit doel goedgekeurd

zijn door de fabrikant.

• Let op dat u het koelcircuit niet beschadigt.

• Het koelmiddel isobutaan (R600a) bevindt

zich in het koelcircuit van het apparaat, dit

is een natuurlijk gas dat weliswaar milieu-

electrolux 15vriendelijk is, maar ook uiterst ontvlam-

Controleer of de onderdelen van het koel-

circuit tijdens transport en installatie van

het apparaat niet beschadigd zijn geraakt.

Indien het koelcircuit beschadigd is:

– open vuur en ontstekingsbronnen ver-

– de ruimte waar het apparaat zich be-

vindt grondig ventileren

• Het is gevaarlijk om wijzigingen aan te

brengen in de specificaties of dit product

op enigerlei wijze te modificeren. Een be-

schadigd netsnoer kan kortsluiting, brand

en/of een elektrische schok veroorzaken.

Waarschuwing! Alle elektrische onder-

delen (netsnoer, stekker, compressor)

mogen uitsluitend vervangen worden

door een erkende onderhoudsdienst of

gekwalificeerd onderhoudspersoneel.

1. Het netsnoer mag niet verlengd wor-

2. Verzeker u ervan dat de stekker niet

platgedrukt of beschadigd wordt door

de achterkant van het apparaat. Een

platgedrukte of beschadigde stekker

kan oververhit raken en brand veroor-

3. Verzeker u ervan dat u de stekker van

het apparaat kunt bereiken.

4. Trek niet aan het snoer.

5. Als de stekker los zit, steek hem dan

niet in het stopcontact. Dan bestaat er

een risico op een elektrische schok of

6. U mag het apparaat niet gebruiken

zonder de afdekking van het lampje.

voor de binnenverlichting.

• Dit apparaat is zwaar. Wees voorzichtig als

u het apparaat verplaatst.

• Haal geen artikelen uit het vriesvak en raak

ze niet aan als uw handen vochtig/nat zijn,

dit kan uw huid beschadigen of vrieswon-

• Stel het apparaat niet langdurig bloot aan

• Zet geen hete potten op de kunststof on-

derdelen in het apparaat.

• Bewaar geen brandbare gassen of vloei-

stoffen in het apparaat, deze kunnen ont-

• Zet geen levensmiddelen direct tegen de

luchtopening in de achterwand.

• Diepgevroren voedsel mag niet opnieuw

worden ingevroren als het eenmaal ont-

• Bewaar voorverpakte diepvriesproducten

volgens de aanwijzingen van de fabrikant.

• U dient zich strikt te houden aan de aan-

bevelingen van de fabrikant van het appa-

raat met betrekking tot het bewaren van

voedsel. Raadpleeg de betreffende aan-

• Leg geen koolzuurhoudende of mousse-

rende dranken in de vriezer, deze veroor-

zaken druk op de fles die daardoor kan

ontploffen, dit kan schade toebrengen aan

• IJslollies kunnen vrieswonden veroorzaken

als ze rechtstreeks vanuit het apparaat ge-

Onderhoud en reiniging

• Schakel het apparaat uit en trek de stekker

uit het stopcontact voordat u onderhouds-

handelingen verricht.

• Maak het apparaat niet schoon met me-

• Gebruik geen scherpe voorwerpen om ijs

van het apparaat te krabben. Gebruik een

• Controleer de afvoer in de koelkast regel-

matig op dooiwater. Maak de afvoer, in-

dien nodig, schoon. Als de afvoer verstopt

is, zal er water op de bodem van het ap-

Belangrijk! Voor de aansluiting van

elektriciteit dienen de instructies in de

desbetreffende paragrafen nauwgezet te

• Pak het apparaat uit en controleer of er

beschadigingen zijn. Sluit het apparaat niet

aan als het beschadigd is. Meld mogelijke

beschadigingen onmiddellijk bij de winkel

waar u het apparaat gekocht heeft. Gooi

in dat geval de verpakking niet weg.

5) Als er een afdekking voor het lampje is voorzien

6) Als het apparaat vorstvrij is

16 electrolux• Wij adviseren u om 4 uur te wachten voor-

dat u het apparaat aansluit, dan kan de olie

terugvloeien in de compressor.

• Rond het apparaat dient adequate lucht-

circulatie te zijn, anders kan dit tot over-

verhitting leiden. Om voldoende ventilatie

te verkrijgen de instructies met betrekking

tot de installatie opvolgen.

• De achterkant dient zo mogelijk tegen een

muur geplaatst te worden, teneinde te

voorkomen dat hete onderdelen (com-

pressor, condensator) aangeraakt kunnen

worden en brandwonden veroorzaken.

• Het apparaat mag niet vlakbij radiatoren of

kooktoestellen geplaatst worden.

• Verzeker u ervan dat de stekker bereikbaar

is nadat het apparaat geïnstalleerd is.

• Sluit het apparaat alleen aan op een drink-

• Alle elektrotechnische werkzaamheden

die noodzakelijk zijn voor het uitvoeren van

onderhoud aan het apparaat, dienen uit-

gevoerd te worden door een gekwalifi-

ceerd elektricien of competent persoon.

• Dit product mag alleen worden onderhou-

den door een erkend onderhoudscentrum

en er dient alleen gebruik te worden ge-

maakt van originele reserveonderdelen.

Bescherming van het milieu

Dit apparaat bevat geen gassen die de

ozonlaag kunnen beschadigen, niet in

het koelcircuit en evenmin in de isolatie-

materialen. Het apparaat mag niet wor-

den weggegooid bij het normale huis-

houdelijke afval. Het isolatieschuim be-

vat ontvlambare gassen: het apparaat

moet weggegooid worden conform de

van toepassing zijnde regels die u bij de

lokale overheidsinstanties kunt verkrij-

gen. Voorkom beschadiging aan de

koeleenheid, vooral aan de achterkant

bij de warmtewisselaar. De materialen

die gebruikt zijn voor dit apparaat en die

voorzien zijn van het symbool

Steek de stekker in het stopcontact.

Draai de thermostaatknop op een gemiddel-

om het apparaat uit te schakelen.

De temperatuur wordt automatisch gere-

Ga als volgt te werk om het apparaat in werk-

• draai de thermostaatknop op een lagere

stand om de minimale koude te verkrijgen.

• draai de thermostaatknop op een hogere

stand om de maximale koude te verkrij-

Een gemiddelde instelling is over het al-

gemeen het meest geschikt.

De exacte instelling moet echter gekozen

worden rekening houdend met het feit dat de

temperatuur in het apparaat afhankelijk is

• de omgevingstemperatuur

• hoe vaak de deur geopend wordt

• de hoeveelheid voedsel die bewaard

• plaatsing van het apparaat.

Belangrijk! Als de omgevingstemperatuur

hoog is of als het apparaat volledig gevuld is

en de thermostaatknop op de koudste

instelling staat, kan het apparaat continu

werken waardoor er ijs op de achterwand

gevormd wordt. In dat geval moet de knop

op een hogere temperatuur gezet worden

om automatische ontdooiing mogelijk te

maken en zodoende het energieverbruik te

7) Indien er een wateraansluiting voorzien is

electrolux 17Het eerste gebruik

De binnenkant schoonmaken

Voordat u het apparaat voor de eerste keer

gebruikt, wast u de binnenkant en de interne

accessoires met lauwwarm water en een

beetje neutrale zeep om de typische geur van

een nieuw product weg te nemen. Droog

Belangrijk! Gebruik geen oplosmiddelen of

schuurpoeders. Deze beschadigen de lak.

Vers voedsel invriezen

Het vriesvak is geschikt voor het invriezen

van vers voedsel en voor het voor een lange

periode bewaren van ingevroren en diepge-

Om vers voedsel in te vriezen moet de ge-

middelde instelling veranderd worden.

Om het invriezen sneller te laten verlopen

moet u de thermostaatknop echter op een

hogere stand instellen om de maximale kou-

de te kunnen verkrijgen.

Belangrijk! In deze omstandigheden kan de

temperatuur in de koelkast tot onder de 0°C

dalen. Als dat gebeurt de thermostaatknop

op een warmere stand instellen.

Het bewaren van ingevroren voedsel

Als u het apparaat voor het eerst of na een

periode dat het niet gebruikt is inschakelt, het

apparaat minstens 2 uur op een hoge instel-

ling laten werken voordat u er producten in

Belangrijk! In het geval van onbedoelde

ontdooiing, bijvoorbeeld als de stroom langer

is uitgevallen dan de duur die op de kaart met

technische kenmerken onder "tijdsduur" is

vermeld, moet het ontdooide voedsel snel

geconsumeerd worden of onmiddellijk

bereid worden en dan weer worden

ingevroren (nadat het afgekoeld is).

Diepgevroren of ingevroren voedsel kunt,

voordat het gebruikt wordt, in het koelvak of

op kamertemperatuur laten ontdooien, af-

hankelijk van de hoeveelheid tijd die hiervoor

Kleine stukken kunnen zelfs rechtstreeks

vanuit de vriezer gekookt worden als ze nog

bevroren zijn: in dat geval zal de bereiding

Belangrijk! Dit apparaat wordt in Frankrijk

In overeenstemming met de regelgeving die

in dit land geldig is, moet hij worden geleverd

met een speciaal apparaat (zie afbeelding)

dat in het onderste deel van de koelkast moet

worden geplaatst om de koudste zone daar-

Verplaatsbare schappen

De wanden van de koelkast zijn voorzien van

een aantal geleiders zodat de schappen op

de gewenste plaats gezet kunnen worden.

Voor een beter gebruik van de ruimte kunnen

de voorste halve schappen over de achterste

Het plaatsen van de deurschappen

Om het bewaren van voedselpakketten van

verschillende afmetingen mogelijk te maken,

18 electroluxkunnen de schappen op verschillende hoog-

tes geplaatst worden.

Om deze aanpassingen uit te voeren, gaat u

trek het schap geleidelijk in de richting van de

pijlen totdat het los komt en plaats op een

andere gewenste hoogte terug.

Nuttige aanwijzingen en tips

Tips voor energiebesparing

• De deur niet vaker openen of open laten

staan dan strikt noodzakelijk.

• Als de omgevingstemperatuur hoog is, de

thermostaatknop op een lage temperatuur

staat en het apparaat volledig gevuld is,

kan de compressor continu aan staan

waardoor er ijs op de verdamper ontstaat.

Als dit gebeurt, zet u de thermostaatknop

naar een warmere instelling om de koel-

kast automatisch te laten ontdooien en zo

elektriciteitsverbruik te besparen.

Tips voor het koelen van vers voedsel

Om de beste prestatie te verkrijgen:

• Zet geen warm voedsel of verdampende

vloeistoffen in de koelkast

• dek het voedsel af of verpak het, in het bij-

zonder als het een sterke geur heeft

• plaats het voedsel zodanig dat de lucht er

vrijelijk omheen kan circuleren

Nuttige tips voor het koelen

Vlees (alle soorten) in plastic zakken verpak-

ken en op het glazen schap leggen, boven

Bewaar het, voor de veiligheid, slechts een of

maximaal twee dagen op deze manier.

Gekookt voedsel, koude schotels, enz.: deze

moeten afgedekt worden en mogen op wil-

lekeurig welk schap gezet worden.

Fruit en groente: deze moeten zorgvuldig

schoongemaakt worden en in de speciaal

daarvoor bedoelde lade(n) geplaatst worden.

Boter en kaas: dit moet in speciale luchtdich-

te bakjes gelegd of in aluminiumfolie of plas-

tic zakjes gewikkeld worden om zoveel mo-

gelijk lucht buiten te sluiten.

Melkflessen: deze moeten een afdekdop

hebben en opgeslagen worden in het fles-

Bananen, aardappelen, uien en knoflook, in-

dien niet verpakt, mogen niet in de koelkast

Tips voor het invriezen

Om u te helpen om het beste van het invries-

proces te maken, volgen hier een paar be-

• de maximale hoeveelheid voedsel die in 24

uur ingevroren kan worden. is vermeld op

• het invriesproces duurt 24 uur. Voeg ge-

durende deze periode niet meer in te vrie-

electrolux 19• vries alleen vers en grondig schoonge-

maakte levensmiddelen van uitstekende

• bereid het voedsel in kleine porties voor,

zo kan het snel en volledig worden inge-

vroren en zo kunt u later alleen die hoe-

veelheid laten ontdooien die u nodig heeft;

• wikkel het voedsel in aluminiumfolie of

plastic en zorg ervoor dat de pakjes lucht-

• leg vers, nog niet ingevroren voedsel niet

tegen het al ingevroren voedsel, om te

voorkomen dat dit laatste warm wordt;

• smalle pakjes zijn makkelijker op te bergen

dan dikke; zout maakt voedsel minder lang

• water bevriest, als dit rechtstreeks uit het

vriesvak geconsumeerd wordt, kan het

aan de huid vastvriezen;

• het is aan te bevelen de invriesdatum op

elk pakje te vermelden, dan kunt u zien hoe

lang het al bewaard is;

Tips voor het bewaren van ingevroren

Om de beste resultaten van dit apparaat te

verkrijgen, dient u:

• er zich van te verzekeren dat de commer-

cieel ingevroren levensmiddelen op ge-

schikte wijze door de detailhandelaar wer-

• ervoor te zorgen dat de ingevroren levens-

middelen zo snel mogelijk van de winkel

naar uw vriezer gebracht worden;

• de deur niet vaker te openen of open te

laten staan dan strikt noodzakelijk.

• Als voedsel eenmaal ontdooid is, bederft

het snel en kan het niet opnieuw worden

• Bewaar het voedsel niet langer dan de

door de fabrikant aangegeven bewaarpe-

Onderhoud en reiniging

Let op! Voordat u welke

onderhoudshandeling dan ook verricht,

de stekker uit het stopcontact trekken.

Het koelcircuit van dit apparaat bevat

koolwaterstoffen; onderhoud en herla-

den mag alleen uitgevoerd worden door

Periodieke reiniging

Het apparaat moet regelmatig worden

• maak de binnenkant en de accessoires

schoon met lauw water en wat neutrale

• controleer de afdichtingen regelmatig en

wrijf ze schoon om u ervan te verzekeren

dat ze schoon zijn en vrij van restjes zijn.

• spoel ze af en maak ze grondig droog.

Belangrijk! Trek niet aan leidingen en/of

kabels aan de binnenkant van de kast en

verplaats of beschadig ze niet.

Gebruik nooit schoonmaakmiddelen,

schuurpoeders, erg geparfumeerde reini-

gingsproducten en waspolijstmiddelen om

de binnenkant schoon te maken, aangezien

deze het oppervlak beschadigen en een ster-

ke geur achterlaten.

Maak de condensor (zwart rooster) en de

compressor op de achterkant van het appa-

raat schoon met een borstel of stofzuiger.

Deze handeling zal de prestatie van het ap-

paraat verbeteren en het elektriciteitsverbruik

Belangrijk! Zorg ervoor dat u het

koelsysteem niet beschadigt.

Veel normaal verkrijgbare keukenreinigers

bevatten chemicaliën die de kunststoffen die

in dit apparaat gebruikt zijn kunnen aantas-

ten/beschadigen. Daarom wordt het aanbe-

volen de buitenkant van dit apparaat alleen

schoon te maken met warm water met een

Steek, na het schoonmaken van het appa-

raat, de stekker weer in het stopcontact.

Het ontdooien van de koelkast

Rijp wordt elke keer als de compressormotor

tijdens normale werking stopt, automatisch

van de verdamper van het koelvak verwij-

derd. Het dooiwater loopt via een gootje in

een speciale opvangbak aan de achterkant

van het apparaat, boven de compressormo-

tor, waar het verdampt.

Het is belangrijk om het afvoergaatje van het

dooiwater in het midden van het koelvak re-

20 electroluxgelmatig schoon te maken, om te voorko-

men dat het water overloopt en op het voed-

sel in de koelkast gaat druppelen. Gebruik

daarvoor de speciale reiniger, die al in het af-

De vriezer ontdooien

Een zekere hoeveelheid rijp zal zich altijd

vormen rond het bovenste vak.

Belangrijk! Ontdooi de vriezer wanneer de

rijplaag een dikte van ongeveer 3-5 mm

Volg onderstaande aanwijzingen om de rijp

1. Schakel het apparaat uit.

2. Verwijder al het ingevroren voedsel, wik-

kel het in een paar lagen krantenpapier en

leg het op een koele plaats.

4. Na afloop van het ontdooien de binnen-

kant grondig droog maken.

5. Schakel het apparaat in.

6. Zet de thermostaatknop op de maximale

koude en laat het apparaat twee tot drie

uur in deze instelling werken.

7. Zet het eerder verwijderde voedsel terug

Waarschuwing! Gebruik nooit scherpe

metalen voorwerpen om de rijp van de

verdamper te krabben, deze zou

beschadigd kunnen raken. Gebruik

geen mechanische of kunstmatige

middelen om het ontdooiproces te

versnellen, behalve die middelen die

door de fabrikant zijn aanbevolen. Een

temperatuurstijging tijdens het

ontdooien van de ingevroren

levensmiddelen, kan de veilige

bewaartijd verkorten.

Periodes dat het apparaat niet gebruikt

Als het apparaat gedurende lange tijd niet

gebruikt wordt, neem dan de volgende voor-

• trek de stekker uit het stopcontact

• verwijder al het voedsel,

raat en alle accessoires schoon,

• laat de deur/deuren op een kier staan om

de vorming van onaangename luchtjes te

Als uw apparaat aan blijft staan, vraag dan

iemand om het zo nu en dan te controleren,

om te voorkomen dat het bewaarde voedsel

bederft, als de stroom uitvalt.

Waarschuwing! Voordat u storingen

opspoort, de stekker uit het stopcontact

Het opsporen van storingen die niet in

deze handleiding vermeld zijn, dient te

worden verricht door een gekwalificeerd

technicus of competent persoon.

Belangrijk! Er zijn tijdens de normale

werking geluiden te horen (compressor,

Probleem Mogelijke oorzaak Oplossing

Het apparaat werkt niet.

Het lampje brandt niet.

Het apparaat is uitgeschakeld. Schakel het apparaat in.

electrolux 21Probleem Mogelijke oorzaak Oplossing

De stekker zit niet goed in het

Steek de stekker goed in het stop-

Het apparaat krijgt geen stroom.

Er staat geen spanning op het

Sluit een ander elektrisch apparaat

aan op het stopcontact.

Neem contact op met een gekwa-

lificeerde elektricien.

Het lampje werkt niet.

Het lampje staat in stand-by. Sluit en open de deur.

Het lampje is stuk. Zie 'Het lampje vervangen'.

De temperatuur is niet goed inge-

Stel een hogere temperatuur in.

De deur is niet goed gesloten. Zie 'De deur sluiten'.

De deur is te vaak open gedaan. Laat de deur niet langer open staan

De temperatuur van het voedsel

Laat het voedsel afkoelen tot ka-

mertemperatuur voordat u het

De kamertemperatuur is te hoog. Verlaag de kamertemperatuur.

Er loopt water over de

achterwand van de koel-

Tijdens het automatische ont-

dooiproces ontdooit de rijp tegen

Producten verhinderen het water

om in de wateropvangbak te lo-

Zorg ervoor dat de producten de

achterwand niet raken.

Er loopt water over de

De dooiwaterafvoer loopt niet in

de verdamperbak boven de com-

Maak de dooiwaterafvoer vast op

De temperatuur in het ap-

De temperatuur is niet goed inge-

Stel een hogere temperatuur in.

De temperatuur in het ap-

De temperatuur is niet goed inge-

Stel een lagere temperatuur in.

De deur is niet goed gesloten. Zie 'De deur sluiten'.

De temperatuur van het voedsel

Laat het voedsel afkoelen tot ka-

mertemperatuur voordat u het

Er zijn veel producten tegelijk ge-

Conserveer minder producten te-

De temperatuur in de

koelkast is te hoog.

Er is geen koude luchtcirculatie in

Zorg ervoor dat er koude luchtcir-

culatie in het apparaat is.

De temperatuur in het

vriesvak is te hoog.

Producten liggen te dicht op elk-

Berg de producten zodanig op dat

er koude lucht kan circuleren.

Het voedsel is niet goed verpakt. Verpak het voedsel op de juiste

De deur is niet goed gesloten. Zie 'De deur sluiten'.

De temperatuur is niet goed inge-

Stel een hogere temperatuur in.

22 electroluxHet lampje vervangen

1. Trek de stekker uit het stopcontact.

2. Verwijder de schroef van de afdekking

3. Verwijder de afdekking van het lampje

(raadpleeg de afbeelding).

4. Vervang het kapotte lampje door een

nieuw lampje met hetzelfde vermogen

(het maximumvermogen is vermeld op de

afdekking van het lampje).

5. Plaats het lampenkapje terug.

6. Draai de schroef van de afdekking van het

7. Steek de stekker in het stopcontact.

8. Open de deur. Controleer of het lampje

2. Stel de deur, indien nodig, af. Raadpleeg

3. Vervang, indien nodig, de defecte deur-

afdichtingen. Neem contact met de ser-

Afmetingen van de uitsparing

De technische gegevens staan op het type-

plaatje aan de linker binnenkant in het appa-

raat en op het energielabel.

electrolux 23Montage

Installeer dit apparaat op een plaats waar de

omgevingstemperatuur overeenkomt met de

klimaatklasse die vermeld is op het typepla-

tje van het apparaat:

Omgevingstemperatuur

SN +10°C tot + 32°C N +16°C tot + 32°C ST +16°C tot + 38°C T +16°C tot + 43°C Elektrische aansluiting

Zorg er vóór het aansluiten voor dat het vol-

tage en de frequentie op het typeplaatje

overeenkomen met de stroomtoevoer in uw

Het apparaat moet geaard zijn. De netsnoer-

stekker is voorzien van een contact voor dit

doel. Als het stopcontact niet geaard is, sluit

het apparaat dan aan op een afzonderlijk

aardepunt, in overeenstemming met de gel-

dende regels, raadpleeg hiervoor een ge-

kwalificeerd elektricien.

De fabrikant neemt geen verantwoordelijk-

heid op zich als de bovenstaande veiligheids-

maatregelen niet worden nageleefd.

Dit apparaat voldoet aan de EU. richtlijnen.

Omkeerbaarheid van de deur

De deur van het apparaat gaat naar rechts

open. Als u wilt dat de deur naar links open

gaat, ga dan als volgt te werk, voordat u het

apparaat installeert:

1. Maak de bovenste pen los en verwijder

2. Verwijder de deur.

3. Verwijder het afstandsstuk.

4. Maak de onderste pen met een sleutel

Op de tegenoverliggende kant:

1. Zet de onderste pen vast.

2. Installeer het afstandsstuk.

4. Zet de bovenste pen vast.

De luchtstroom achter het apparaat moet

De installatie van het apparaat

Let op! Zorg ervoor dat het

aansluitsnoer vrij kan bewegen.

Ga als volgt te werk:

1. Installeer het apparaat in de nis.

Duw het apparaat in de richting van de

pijlen (1) totdat de afdekking van de ope-

ning tegen het keukenmeubel aankomt.

Zorg ervoor dat de afstand tussen het

apparaat en de voorste rand van de kast

Duw het apparaat in de richting van de

pijlen (2) tegen de kast tegenover het

scharnier. Zorg ervoor dat er een ruimte

van 4 mm tussen het apparaat en de

2. Stel het apparaat in de nis af.

De afdekking voor het onderste schar-

nier (in de zak met accessoires) zorgt er-

voor dat de afstand tussen het apparaat

en het keukenmeubel correct is.

Open de deur. Zet de afdekking van het

onderste scharnier op de juiste plek.

3. Bevestig het apparaat met 4 schroeven

4. Duw de afdichtstrip tussen het apparaat

en de naastliggende kast.

electrolux 255. Verwijder het juiste onderdeel van de

scharnierafdekking (E). Verwijder onder-

deel DX bij een scharnier aan de rech-

terkant of SX bij een scharnier aan de

6. Bevestig de afdekkingen (C, D) aan de

uitsteeksels en de gaten van de schar-

7. Maak de onderdelen (Ha), (Hb), (Hc) en

8. Monteer onderdeel (Ha) aan de binnen-

kant van het keukenmeubel.

9. Duw onderdeel (Hc) op onderdeel (Ha).

10. Zet de deur van het apparaat en de deur

van het keukenmeubel open in een hoek

Plaats het kleine vierkantje (Hb) in de ge-

Zet de deur van het apparaat en de deur

van het keukenmeubel tegen elkaar en

11. Verwijder de haken en markeer een af-

stand van 8 mm vanaf de buitenrand van

de deur waar de nagel moet worden

12. Plaats het kleine vierkantje op de gelei-

der terug en maakt het goed met de

meegeleverde schroeven vast.

Lijn de deur van het keukenmeubel en de

deur van het apparaat uit met behulp van

13. Duw onderdeel (Hd) op onderdeel (Hb).

Hd electrolux 27Controleer goed en verzeker u ervan dat:

• alle schroeven zijn aangehaald.

• de magnetische afdichtstrip goed beves-

tigd is aan de kast.

Belangrijk! Als de omgevingstemperatuur

laag is (bijv. in de winter), kan de omvang van

de pakking kleiner worden. De omvang van

de pakking neemt toe als de

omgevingstemperatuur toeneemt.

Omkeerbaarheid van de deur van de vriezer

Het symbool op het product of op de

verpakking wijst erop dat dit product niet als

huishoudafval mag worden behandeld, maar

moet worden afgegeven bij een

verzamelpunt waar elektrische en

elektronische apparatuur wordt gerecycled.

Als u ervoor zorgt dat dit product op de juiste

manier wordt verwijderd, voorkomt u

mogelijke negatieve gevolgen voor mens en

milieu die zich zouden kunnen voordoen in

geval van verkeerde afvalverwerking. Voor

gedetailleerdere informatie over het recyclen

van dit product, kunt u contact opnemen met

de gemeente, de gemeentereiniging of de

winkel waar u het product hebt gekocht.

28 electroluxElectrolux. Thinking of you.

U kan toebehoren, verbruiksprodukten en onderdelen bestellen via onze webwinkel op:
