NÁVOD K OBSLUZE ERN22510 ELECTROLUX

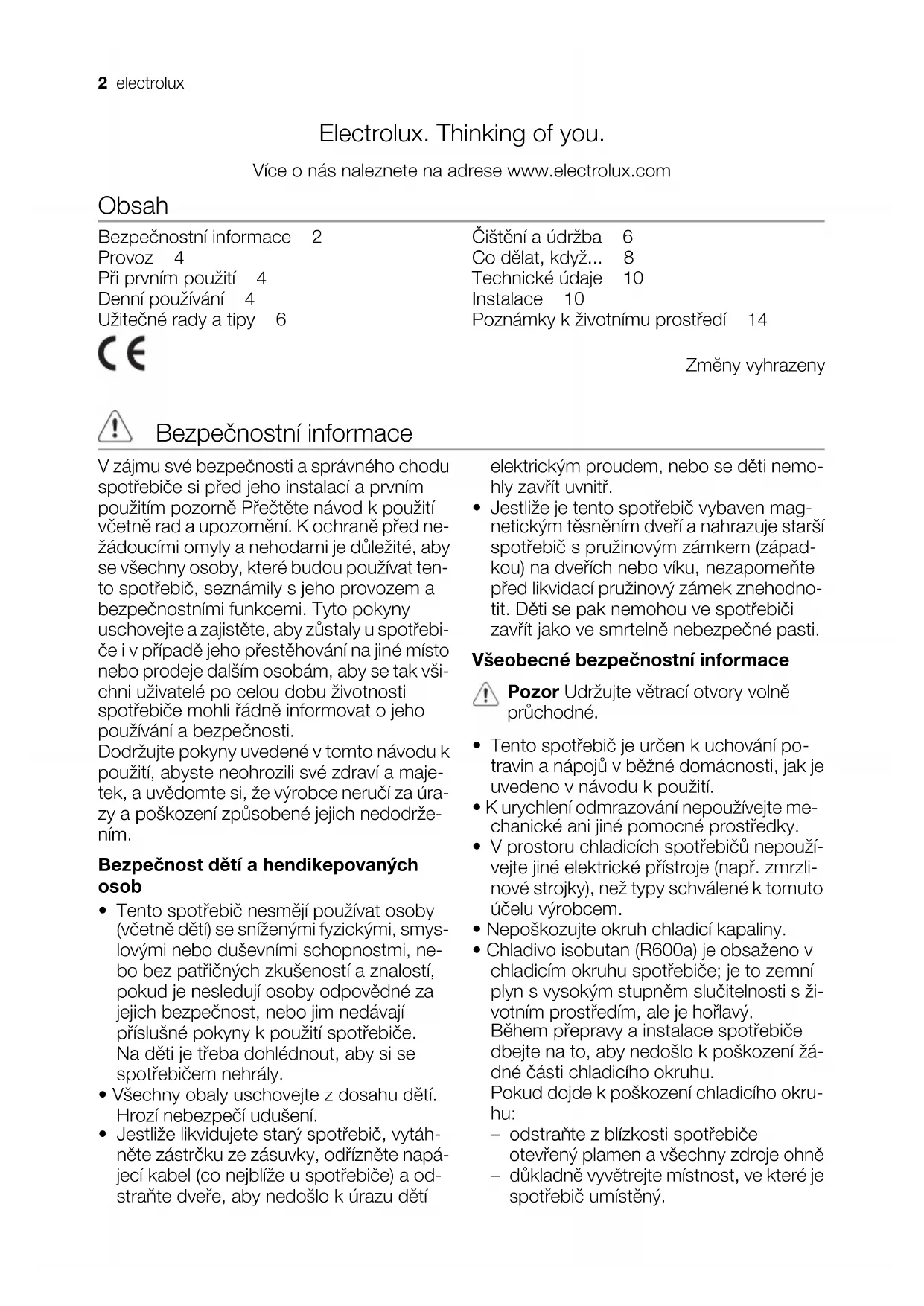

návod k použití gebruiksaanwijzing käyttöohje notice d'utilisation Chladnička Koelkast Jääkaappi Réfrigérateur ERN22510Electrolux. Thinking of you. Více o nás naleznete na adrese www.electrolux.com Obsah Bezpečnostní informace 2 Provoz 4 Při prvním použití 4 Denní používání 4 Užitečné rady a tipy 6 Čištění a údržba 6 Co dělat, když... 8 Technické údaje 10 Instalace 10 Poznámky k životnímu prostředí 14 Zmĕny vyhrazeny Bezpečnostní informace V zájmu své bezpečnosti a správného chodu spotřebiče si před jeho instalací a prvním použitím pozorně Přečtěte návod k použití včetně rad a upozornění. K ochraně před ne- žádoucími omyly a nehodami je důležité, aby se všechny osoby, které budou používat ten- to spotřebič, seznámily s jeho provozem a bezpečnostními funkcemi. Tyto pokyny uschovejte a zajistěte, aby zůstaly u spotřebi- če i v případě jeho přestěhování na jiné místo nebo prodeje dalším osobám, aby se tak vši- chni uživatelé po celou dobu životnosti spotřebiče mohli řádně informovat o jeho používání a bezpečnosti. Dodržujte pokyny uvedené v tomto návodu k použití, abyste neohrozili své zdraví a maje- tek, a uvědomte si, že výrobce neručí za úra- zy a poškození způsobené jejich nedodrže- ním. Bezpečnost dětí a hendikepovaných osob

• Tento spotřebič nesmějí používat osoby (vč etně dětí) se sníženými fyzickými, smys- lovými nebo duševními schopnostmi, ne- bo bez patřičných zkušeností a znalostí, pokud je nesledují osoby odpovědné za jejich bezpečnost, nebo jim nedávají příslušné pokyny k použití spotřebiče. Na děti je třeba dohlédnout, aby si se spotřebičem nehrály.

• Všechny obaly uschovejte z dosahu dětí. Hrozí nebezpečí udušení.

• Jestliže likvidujete starý spotřebič, vytáh- něte zástrčku ze zásuvky, odřízněte napá- jecí kabel (co nejblíže u spotřebiče) a od- straňte dveře, aby nedošlo k úrazu dětí elektrickým proudem, nebo se děti nemo- hly zavřít uvnitř.

• Jestliže je tento spotřebič vybaven mag- netickým těsněním dveří a nahrazuje starší spotřebič s pružinovým zámkem (západ- kou) na dveřích nebo víku, nezapomeňte před likvidací pružinový zámek znehodno- tit. Děti se pak nemohou ve spotřebiči zavřít jako ve smrtelně nebezpečné pasti. Všeobecné bezpečnostní informace Pozor Udržujte větrací otvory volně průchodné.

• Tento spotřebič je určen k uchování po- travin a nápojů v běžné domácnosti, jak je uvedeno v návodu k použití.

• K urychlení odmrazování nepoužívejte me- chanické ani jiné pomocné prostředky.

• V prostoru chladicích spotřebičů nepouží- vejte jiné elektrické přístroje (např. zmrzli- nové strojky), než typy schválené k tomuto účelu výrobcem.

• Nepoškozujte okruh chladicí kapaliny.

• Chladivo isobutan (R600a) je obsaženo v chladicím okruhu spotřebiče; je to zemní plyn s vysokým stupněm slučitelnosti s ži- votním prostředím, ale je hořlavý. Během přepravy a instalace spotřebiče dbejte na to, aby nedošlo k poškození žá- dné části chladicího okruhu. Pokud dojde k poškození chladicího okru- hu: –odstraňte z blízkosti spotřebiče otevřený plamen a všechny zdroje ohně –důkladně vyvětrejte místnost, ve které je spotřebič umístěný. 2 electrolux•Změna technických parametrů nebo jaká- koli jiná úprava spotřebiče je nebezpečná. Jakékoli poškození kabelu může mít za ná- sledek zkrat, požár a/nebo úraz elektric- kým proudem. Upozornění Jakýkoli elektrický díl (na- pájecí kabel, zástrčka, kompresor) smí vyměnit pouze autorizovaný zástupce servisu nebo kvalifikovaný pracovník se- rvisu.

1. Napájecí kabel nelze nastavovat.

2. Zkontrolujte, zda není zástrčka stlače-

ná nebo poškozená zadní stranou spotřebiče. Stlačená nebo poškozená zástrčka se může přehřát a způsobit požár.

3. Ověřte si, že je zástrčka spotřebiče

4. Netahejte za napájecí kabel.

5. Pokud je zásuvka uvolněná, nezasu-

nujte do ní zástrčku. Hrozí nebezpečí úrazu elektrickým proudem nebo po- žár.

6. Nespouštějte spotřebič bez krytu žá-

vnitřního osvětlení.

• Tento spotřebič je těžký. Při přemisťování spotřebiče buďte proto opatrní.

• Nevytahujte věci z mrazničky, ani se jich nedotýkejte, máte-li vlhké nebo mokré ru- ce, protože byste si mohli odřít pokožku nebo způsobit omrzliny.

• Spotřebič nesmí být dlouhodobě vystaven přímému slunečnímu záření. Denní používání

• Ve spotřebiči nestavte horké nádoby na plastové části spotřebiče.

• Neskladujte v něm hořlavý plyn nebo te- kutiny, protože by mohly vybuchnout.

• Potraviny neukládejte přímo na větrací ot- vory v zadní stěně.

• Zmrazené potraviny se nesmí po roz- mrznutí znovu zmrazovat.

• Zakoupené zmrazené potraviny skladujte podle pokynů daného výrobce.

• Pokyny výrobce spotřebiče týkající se uchování potravin je nutné přísně dodržo- vat. Řiďte se příslušnými pokyny.

• Do mrazicího oddílu nevkládejte nápoje s vysokým obsahem kysličníku uhličitého nebo nápoje s bublinkami, protože vy- tvářejí tlak na nádobu, a mohou dokonce vybuchnout a poškodit spotřebič.

• Nejezte zmrzlinu ihned po vyjmutí z mra- zničky, hrozí nebezpečí popálení. Čištění a údržba

• Před čištěním nebo údržbou vždy spotřebič vypněte a vytáhněte síťovou zá- strčku ze sítě. Jestliže nemůžete vytáhnout zástrčku, přerušte přívod proudu.

• Nečistěte spotřebič kovovými předměty.

• K odstranění námrazy nepoužívejte ostré předmě ty. Použijte plastovou škrabku.

• Pravidelně kontrolujte a čistěte odtokový otvor na rozmrazenou vodu. Je-li zanese- ný, uvolněte ho. Jestliže je otvor ucpaný, rozlije se voda na dno chladničky. Instalace Důležité U elektrického připojení se pečlivě řiďte pokyny uvedenými v příslušných odstavcích.

• Vybalte spotřebič a zkontrolujte, zda není poškozený. Je-li spotřebič poškozený, ne- zapojujte ho do sítě. Případné poškození okamžitě nahlaste prodejci, u kterého jste spotřebič koupili. V tomto případě si uschovejte obal.

• Doporučujeme vám, abyste se zapojením spotřebiče počkali nejméně čtyři hodiny, aby olej mohl natéct zpět do kompresoru.

• Okolo spotřebiče musí být dostatečná cir- kulace vzduchu, jinak by se přehříval. K dosažení dostatečného větrání se řiďte pokyny k instalaci.

• Pokud je to možné, m ěl by spotřebič stát zadní stranou ke stěně, aby byly jeho horké části nepřístupné (kompresor, kondenzá- tor), a nemohli jste o ně zachytit nebo se spálit.

• Spotřebič nesmí být umístěn v blízkosti ra- diátorů nebo sporáků.

• Zkontrolujte, zda je zástrčka po instalaci spotřebiče přístupná.

• Spotřebič připojte výhradně k přívodu pit- né vody.

1) Pokud je spotřebič vybaven krytem žárovky.

2) Pokud je spotřebič beznámrazový.

3) Pokud je spotřebič vybaven vodovodní přípojkou

• Jakékoliv elektrikářské práce, nutné pro zapojení tohoto spotřebiče, smí provádět pouze kvalifikovaný elektrikář nebo osoba s příslušným oprávněním.

• Pokud je spotřebič nutné opravit, obraťte se na autorizované servisní středisko, kte- ré smí použít výhradně originální náhradní díly. Ochrana životního prostředí Tento přístroj neobsahuje plyny, které mohou poškodit ozónovou vrstvu, ani v chladicím okruhu, ani v izolačních mate- riálech. Spotřebič nelikvidujte společně s domácím odpadem a smetím. Izolační pěna obsahuje hořlavé plyny: spotřebič je nutné zlikvidovat podle příslušných předpisů, které získáte na obecním úřadě. Zabraňte poškození chladicí jed- notky, hlavně vzadu v blízkosti výměníku tepla. Materiály použité u tohoto spotřebiče označené symbolem jsou recyklovatelné. Provoz Zapnutí Zasuňte zástrčku do nástěnné zásuvky. Otočte regulátorem teploty doprava na střední nastavení. Vypnutí Chcete-li spotřebič vypnout, otočte regulá- torem teploty do polohy "O". Regulace teploty Teplota se reguluje automaticky. Chcete-li spotřebič nastavit, postupujte tak- to:

• otočte regulátorem teploty směrem na ni- žší nastavení, chcete-li dosáhnout vyšší te- ploty.

• otočte regulátorem teploty směrem na vy- šší nastavení, chcete-li dosáhnout nižší te- ploty. Nejvhodnější je obvykle střední nastave- ní. Při hledání přesného nastavení mějte na pa- měti, že teplota uvnitř spotřebiče závisí na:

• četnosti otevření dveří

• množství vložených potravin

• umístění spotřebiče. Důležité Jestliže je okolní teplota vysoká, nebo je spotřebič zcela zaplněný, a spotřebič je přitom nastavený na nejnižší teplotu, může běžet nepřetržitě a na zadní stěně se pak tvoří námraza. V tomto případě je nutné nastavit vyšší teplotu, aby se spotřebič automaticky odmrazil, a tím snížil spotřebu energie. Při prvním použití Čistění vnitřku spotřebiče Před prvním použitím spotřebiče vymyjte vnitřek a všechno vnitřní příslušenství vlažnou vodou s trochou neutrálního mycího prostředku, abyste odstranili typický pach nového výrobku, a pak vše důkladně utřete do sucha. Důležité Nepoužívejte čisticí prostředky ne- bo abrazivní prášky, které mohou poškodit povrch spotřebiče. Denní používání Zmrazování čerstvých potravin Mrazicí oddíl se hodí pro zmrazování čer- stvých potravin a dlouhodobé uložení zmra- zených a hlubokozmrazených potravin. Chcete-li zmrazovat čerstvé potraviny, je nut- né změnit střední nastavení. K rychlejšímu zmrazování otočte regulátorem teploty směrem na vyšší nastavení, abyste dosáhli maximálního chladu. 4 electroluxDůležité Teplota chladicího oddílu pak může klesnout pod 0°C. V tomto případě otočte regulátorem teploty zpět na teplejší nastavení. Skladování zmrazených potravin Po prvním spuštění spotřebiče nebo po jeho dlouhodobé odstávce nechte spotřebič před vložením potravin běžet nejméně 2 hodiny na vyšší nastavení. Důležité V případě náhodného rozmrazení, například z důvodu výpadku proudu, a pokud výpadek proudu trval delší dobu, než je uvedeno v tabulce technických údajů, je nutné rozmrazené potraviny rychle spotřebovat nebo ihned uvařit či upéct a potom opět zmrazit (po ochlazení). Rozmrazování Hlubokozmrazené nebo zmrazené potraviny je možné před použitím rozmrazit v chladnič- ce nebo při pokojové teplotě, podle toho, ko- lik máte času. Malé kousky lze dokonce připravit ještě zmrazené, přímo z mrazničky: čas přípravy bude ale v tomto případě delší.

ležité Tento spotřebič se prodává ve Francii. V souladu s předpisy platnými v této zemi musí být vybaven speciálním označením (viz obrázek) umístěným v dolním oddílu chlad- ničky, které udává nejchladnější zónu chlad- ničky. Přemístitelné police Na stěnách chladničky jsou kolejničky, do kterých se podle přání zasunují police. K lepšímu využití prostoru mohou přední po- loviční police ležet na zadních policích. Umístění dveřních poliček Dveřní poličky můžete umístit do různé výšky a vkládat tak do nich různě velká balení po- travin. Postupujte následovně: pomalu posunujte polici ve směru šipek, až se uvolní, a pak ji zasuňte do zvolené polohy. electrolux 5Užitečné rady a tipy Tipy pro úsporu energie

• Neotvírejte často dveře, ani je nenechávej- te otevřené déle, než je nezbytně nutné.

• Jestliže je okolní teplota vysoká, regulátor teploty je na vyšším nastavení a spotřebič je zcela zaplněný, může kompresor běžet nepřetržitě a na výparníku se pak tvoří ná- mraza nebo led. V tomto případě je nutné nastavit regulátor teploty na nižší nastave- ní, aby se spotřebič automaticky odmrazil, a tím snížil spotřebu energie. Tipy pro chlazení čerstvých potravin K dosažení nejlepšího výkonu:

• do chladničky nevkládejte teplé potraviny nebo tekutiny, které se odpařují;

• potraviny zakrývejte nebo je zabalujte, ze- jména mají-li silnou vůni;

• potraviny položte tak, aby okolo nich mohl proudit volně vzduch. Tipy pro chlazení Užitečné rady: Maso (všechny druhy): zabalte do polyetylé- nového sáčku a položte na skleněnou polici nad zásuvku se zeleninou. Z hlediska bezpečné konzumace takto skla- dujte maso pouze jeden nebo dva dny. Vařená jídla, studená jídla apod.: můžete za- krýt a položit na jakoukoli polici. Ovoce a zelenina: musí být důkladně očiště- né, vložte je do speciální zásuvky (nebo zá- suvek), které jsou součástí vybavení. Máslo a sýr: musí být ve speciální vzducho- těsné nádobě nebo zabalené do hliníkové fó- lie či do polyetylénového sáčku, aby k nim měl vzduch co nejméně přístup. Láhve s mlékem: musí být uzavřeny víčkem a uloženy v držáku na láhve ve dveřích. Banány, brambory, cibule a česnek smí být v chladničce pouze tehdy, jsou-li zabalené. Tipy pro zmrazování potravin K dosažení dokonalého zmrazovacího pro- cesu dodržujte následující důležité rady:

• maximální množství potravin, které je mo- žné zmrazit za 24 hodin je uvedeno na ty- povém štítku;

• zmrazovací postup trvá 24 hodin. V této době nepřidávejte žádné další potraviny ke zmrazení;

• zmrazujte pouze potraviny prvotřídní kva- lity, čerstvé a dokonale čisté;

• připravte potraviny v malých porcích, aby se mohly rychle a zcela zmrazit, a bylo pak možné rozmrazit pouze požadované množství;

• zabalte potraviny do alobalu nebo polye- tylénu a přesvědčte se, že jsou balíčky vzduchotěsné;

• čerstvé, nezmrazené potraviny se nesmí dotýkat již zmrazených potravin, protože by zvýšily jejich teplotu;

• libové potraviny vydrží uložené déle a v le- pším stavu, než tučné; sůl zkracuje délku bezpečného skladování potravin;

• vodové zmrzliny mohou při konzumaci okamžitě po vyjmutí z mrazicího oddílu způsobit popáleniny v ústech;

• doporučujeme napsat na každý balíček vi- ditelně datum uskladnění, abyste mohli správně dodržet dobu uchování potravin; Tipy pro skladování zmrazených potravin K dosažení nejlepšího výkonu zakoupeného spotřebiče dodržujte následující podmínky:

• vždy si při nákupu ověřte, že zakoupené zmrazené potraviny byly prodejcem správ- ně skladované;

• zajistěte, aby zmrazené potraviny byly z obchodu přineseny v co nejkratším mo- žném čase;

• neotvírejte často dveře, ani je nenechávej- te otevřené déle, než je nezbytně nutné;

• již rozmrazené potraviny se rychle kazí a nesmí se znovu zmrazovat;

• nepřekračujte dobu skladování uvedenou výrobcem na obalu. Čištění a údržba Pozor Před každou údržbou vytáhněte zástrčku spotřebiče ze zdroje elektrického napájení. Tento spotřebič obsahuje uhlovodíky v chladicí jednotce; údržbu a doplňování smí proto provádět pouze autorizovaný pracovník. Pravidelné čištění Spotřebič je nutné pravidelně čistit: 6 electrolux•vnitřek a všechno vnitřní příslušenství omyjte vlažnou vodou s trochou neutrální- ho mycího prostředku;

• pravidelně kontrolujte těsnění dvířek a ot- írejte je, aby bylo čisté, bez usazených ne- čistot;

• důkladně vše opláchněte a osušte. Důležité Nehýbejte s žádnými trubkami nebo kabely uvnitř spotřebiče, netahejte za ně a nepoškozujte je. Nikdy nepoužívejte k čištění vnitřku spotřebi- če abrazivní prášky, vysoce parfémované či- sticí prostředky nebo vosková leštidla, pro- tože mohou poškodit povrch a zanechat silný pach. Kondenzátor (černá mřížka) a kompresor na zadní straně spotřebiče čistěte kartáčem ne- bo vysavačem. Tím se zlepší výkon spotřebi- če a sníží spotřeba energie. Důležité Dbejte na to, abyste nepoškodili chladicí systém. Řada prostř edků na čistění povrchů v kuchy- ni obsahuje chemikálie, které mohou poško- dit umělou hmotu použitou v tomto spotřebi- či. Doporučujeme proto čistit povrch spotřebiče pouze teplou vodou s trochou te- kutého mycího prostředku na nádobí. Po čištění znovu připojte spotřebič k elektric- ké síti. Odmrazování chladničky Během normálního používání se námraza au- tomaticky odstraňuje z výparníku chladicího oddílu při každém zastavení motoru kompre- soru. Rozmrazená voda vytéká žlábkem do speciální nádoby na zadní straně spotřebiče nad motorem kompresoru, kde se odpařuje. Odtokový otvor pro rozmrazenou vodu, který se nachází uprostřed žlábku v chladicím od- díle, se musí pravidelně čistit, aby voda ne- mohla přetéct na uložené potraviny. Použí- vejte speciální čisticí nástroj, který najdete již zasunutý do odtokového otvoru. Odmrazování mraznièky Kolem horního oddílu mraznièky se bude vždy tvoøit urèité množství námrazy. Důležité Mraznièku odmrazujte, když vrstva námrazy dosáhne tloušky kolem 3 - 5 mm. Námrazu odstraníte v následujících krocích:

1. Vypnìte spotøebiè.

2. Vyjmìte všechny zmrazené potraviny, za-

balte je do nìkolika vrstev novin a dejte je na chladné místo.

4. Po skonèení odmrazování vysušte dù-

kladnì vnitøní prostor.

5. Zapnìte spotøebiè.

6. Otoète regulátorem teploty na nejvyšší

nastavení a nechte spotøebiè takto bìžet na dvì až tøi hodiny.

7. Vyjmuté potraviny vložte zpìt do oddílu.

Upozornění K odstraòování námrazy z výparníku nepoužívejte nikdy ostré kovové nástroje, mohli byste ho poškodit. K urychlení odmrazování nepoužívejte mechanické ani jiné pomocné prostøedky, které nejsou doporuèeny výrobcem. Zvýšení teploty zmražených potravin bìhem odmrazování mùže zkrátit dobu jejich skladování. electrolux 7Vyřazení spotřebiče z provozu Jestliže spotřebič nebudete po dlouhou do- bu používat, proveďte následná opatření:

• odpojte spotřebič od sítě

• vyjměte všechny potraviny

a vyčistěte spotřebič a vše- chno příslušenství

• nechte dveře pootevřené, abyste zabránili vzniku nepříjemných pachů. Pokud necháte spotřebič zapnutý, požádejte někoho, aby ho občas zkontroloval, zda se potraviny nekazí, např. z důvodu výpadku proudu. Co dělat, když... Upozornění Při hledání a odstraňování závady vytáhněte zástrčku z nástěnné zásuvky. Odstraňování závady, které není uvede- no v tomto návodu, smí provádět pouze kvalifikovaný elektrikář nebo osoba s příslušným oprávněním. Důležité Během normálního používání vydává spotřebič různé zvuky (kompresor, chladicí okruh). Problém Možná příčina Řešení Spotřebič nefunguje. Osvětlení nefunguje. Spotřebič je vypnutý. Zapněte spotřebič. Zástrčka není zasunutá správně do síťové zásuvky. Zástrčku zasuňte správně do síťo- vé zásuvky. Spotřebič je bez proudu. Síťová zásuvka není pod proudem. Zasuňte do zásuvky zástrčku jiné- ho elektrického spotřebiče. Obraťte se na kvalifikovaného elek- trikáře. Osvětlení nefunguje. Osvětlení je v pohotovostním re- žimu. Zavřete a otevřete dveře. Vadná žárovka. Viz "Výměna žárovky". Kompresor funguje nepřetržitě. Není správně nastaven regulátor teploty. Nastavte vyšší teplotu. Dveře nejsou správně zavřené. Viz "Zavření dveří". Otvírali jste příliš často dveře. Nenechávejte dveře otevřené déle, než je nezbytně nutné. Teplota vkládaných potravin je příliš vysoká. Nechte jídlo vychladnout na poko- jovou teplotu, teprve pak ho uložte do spotřebiče. Teplota místnosti je příliš vysoká. Snižte teplotu místnosti. Po vnitřní zadní stěně chladničky stéká voda. Během automatického odmrazo- vání se na zadní stěně rozmrazuje námraza. Nejde o závadu. V chladničce teče voda. Odtokový otvor je ucpaný. Vyčistěte odtokový otvor. Vložené potraviny brání odtoku vody do odtokového otvoru. Přemístěte potraviny tak, aby se nedotýkaly zadní stěny. Na podlahu teče voda. Vývod rozmrazené vody neústí do odpařovací misky nad kom- presorem. Vložte vývod rozmrazené vody do odpařovací misky. Teplota ve spotřebiči je příliš nízká. Není správně nastaven regulátor teploty. Nastavte vyšší teplotu.

4) Pokud je to možné.

8 electroluxProblém Možná příčina Řešení Teplota ve spotřebiči je příliš vysoká. Není správně nastaven regulátor teploty. Nastavte nižší teplotu. Dveře nejsou správně zavřené. Viz "Zavření dveří". Teplota vkládaných potravin je příliš vysoká. Nechte jídlo vychladnout na poko- jovou teplotu, teprve pak ho uložte do spotřebiče. Vložili jste příliš velké množství potravin najednou. Dávejte do spotřebiče raději méně potravin najednou. Teplota v chladničce je příliš vysoká. Ve spotřebiči neobíhá chladný vzduch. Dbejte na to, aby ve spotřebiči mo- hl dobře obíhat chladný vzduch. Teplota v mrazničce je příliš vysoká. Potraviny jsou položeny příliš těs- ně u sebe. Uložte potraviny tak, aby mohl dobře obíhat chladný vzduch. Příliš mnoho námrazy. Potraviny nejsou správně zabale- ny. Zabalte je správně. Dveře nejsou správně zavřené. Viz "Zavření dveří". Není správně nastaven regulátor teploty. Nastavte vyšší teplotu. Výměna žárovky

1. Vytáhněte zástrčku ze zásuvky.

2. Uvolněte šroub z krytu žárovky.

3. Odstraňte kryt žárovky (viz obrázek).

4. Použitou žárovku vyměňte za novou se

stejným příkonem (maximální příkon je uveden na krytu světla).

5. Nasaďte kryt žárovky.

6. Utáhněte šroub krytu žárovky.

7. Zástrčku zasuňte opět do zásuvky.

8. Otevřete dveře. Přesvědčte se, že se

osvětlení rozsvítí. Zavření dveří

1. Vyčistěte těsnění dveří.

2. Pokud je to nutné, dveře seřiďte. Řiďte se

pokyny v části "Instalace".

3. V případě potřeby vadné těsnění dveří vy-

měňte. Obraťte se na servisní středisko. electrolux 9Technické údaje Rozměry výklenku Výška 1225 mm Šířka 560 mm Hloubka 550 mm Skladovací čas při poruše 12 h Technické údaje jsou uvedeny na typovém štítku umístěném na vnitřní levé straně spotřebiče a na energetickém štítku. Instalace Umístění Spotřebič instalujte na místě, jehož okolní te- plota odpovídá klimatické třídě uvedené na typovém štítku spotřebiče: Klima- tická třída Okolní teplota SN +10°C až + 32°C N +16°C až + 32°C ST +16°C až + 38°C T +16°C až + 43°C Připojení k elektrické síti Spotřebič smí být připojen k síti až po ověření, že napětí a frekvence uvedené na typovém štítku odpovídají napětí v domácí síti. Spotřebič musí být podle zákona uzemněn. Zástrčka napájecího kabelu je k tomuto účelu vybavena příslušným kontaktem. Pokud není domácí zásuvka uzemněná, poraďte se s odborníkem a připojte spotřebič k samostat- nému uzemnění v souladu s platnými předpi- sy . Výrobce odmítá veškerou odpovědnost v případě nedodržení výše uvedených pokynů. Tento spotřebič je v souladu se směrnicemi EHS. Změna směru otvírání dveří Dveře spotřebiče se otvírají doprava. Chcete- li, aby se dveře otvíraly doleva, postupujte takto:

1. Uvolněte a odstraňte horní čep.

3. Odstraňte dolní rozpě

4. Klíčem odšroubujte dolní čep.

1. Utáhněte dolní čep.

2. Nasaďte horní rozpěrku.

4. Utáhněte horní čep.

10 electroluxPožadavky na větrání Prostor za spotřebičem musí umožňovat do- statečné proudění vzduchu. min. 200 cm

Instalace spotřebiče Pozor Zkontrolujte, zda můžete s napájecím kabelem volně pohybovat. Postupujte takto:

1. Zasuňte spotřebič do výklenku.

Pomalu ho posunujte ve směru šipek (1), až se horní kryt mezery zastaví o ku- chyňskou skříňku. Ověřte si, že je do- držena vzdálenost 44 mm mezi spotřebi- čem a předním okrajem skříňky. Posuňte spotřebič ve směru šipek (2) na kuchyňskou skříňku na opačné straně závěsu. Ověřte si, že je dodržena vzdá- lenost 4 mm mezi spotřebičem a skříň- kou.

2. Vyrovnejte spotřebič ve výklenku.

Kryt dolního závěsu (v sáčku s příslušen- stvím) je zárukou správné vzdálenosti mezi kuchyňskou skříňkou a spotřebi- čem. Otevřete dveře. Nasaďte kryt dolního zá- věsu. 44mm 4mm

3. Připevněte spotřebič k výklenku 4 šrou-

4. Mezi spotřebič a přilehlou skříňku vtlačte

těsnicí pásek. electrolux 115. Odstraňte správnou část krytu závěsu (E). Dbejte na to, abyste odstranili část označenou DX v případě pravého závě- su, a část SX v případě levého závěsu.

6. Připevněte kryty (C, D) k příchytkám a

otvorům závěsu. Připevněte kryty závěsu (E) k závěsu.

7. Oddělte díly (Ha), (Hb), (Hc) a (Hd).

8. Instalujte díl (Ha) na vnitřní stranu ku-

chyňské skříňky. ca. 50 mm ca. 50 mm 21 mm 90° 90° 21 mm

9. Nasuňte díl (Hc) na díl (Ha).

10. Otevřete dveře spotřebiče a dveře ku-

chyňské skříňky na 90°. Do vodicí lišty (Ha) vložte malý čtvereček (Hb). 12 electroluxPřiložte k sobě dveře spotřebiče a skříň- ky a vyznačte otvory.

11. Odstraňte držáky a vyznačte vzdálenost

8 mm od vnějšího okraje dveří, kam se připevní hřebík (K).

12. Opět umístěte na vodicí lištu malý čtve-

reček a připevněte ho přiloženými šrou- by. Vyrovnejte dveře spotřebiče a dveře ku- chyňské skříňky seřízením dílu Hb.

13. Přitiskněte díl (Hd) na díl (Hb).

Na závěr zkontrolujte, zda:

• Jsou všechny šrouby utažené.
