FFA4715X - Réfrigérateur FAGOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur combiné avec compartiment congélateur
Marque	Fagor
Modèle	FFA4715X
Alimentation électrique	220-240 V, 50 Hz, avec prise de terre
Réfrigérant	R600A (respectueux de l'environnement)
Température recommandée réfrigérateur	+5 °C (réglable)
Température recommandée congélateur	-18 °C (réglable, -24 °C pour congélation rapide)
Fonction refroidissement rapide réfrigérateur	Active la température la plus froide pendant 6 heures
Fonction refroidissement rapide congélateur	Active la température la plus froide pendant 52 heures
Fonction vacances	Arrête le réfrigérateur tout en conservant le congélateur en marche
Alarme porte ouverte	Déclenchée après 2 minutes d'ouverture
Alarme température congélateur	Signal lumineux et sonore si température anormalement élevée
Éclairage intérieur	Ampoule E14, 220-240 V, 15/25 W
Filtre carbone (optionnel)	Absorbe les odeurs, durée de vie 6 mois, remplaçable
Système S.P.A. (optionnel)	Maintient l'humidité dans le bac à légumes, filtre tous les 2 ans
Reversibilité de la porte	Possible (instructions détaillées dans la notice)
Nettoyage intérieur	Éponge imbibée d'eau et bicarbonate ; éviter vapeur et abrasifs
Nettoyage extérieur	Lavage à la main des accessoires, grille arrière aspirée une fois par an
Température ambiante conseillée	Éviter sources de chaleur et rayons directs
Espacement arrière	25 mm minimum entre l'appareil et le mur

FOIRE AUX QUESTIONS - FFA4715X FAGOR

Comment changer le sens d'ouverture de la porte ?

Débranchez l'appareil et videz la contreporte. Retirez la protection de la charnière supérieure, puis dévissez et retirez la charnière et la capsule de rotation. Débranchez le connecteur en appuyant sur la languette, puis retirez la porte. Déplacez le panneau de commandes, réalisez une encoche pour le câble du côté opposé, puis remontez. Répétez l'opération pour la charnière centrale et inférieure. Inversez les poignées et les fermetures automatiques. Remontez les portes dans l'ordre inverse. Consultez la notice pour les schémas correspondants.

Que faire si le congélateur ne refroidit pas assez ?

Vérifiez d'abord que la porte est bien fermée et que l'alarme de température n'est pas activée. Si une alarme lumineuse clignote ou un signal sonore retentit, appuyez sur la touche SUPER pour désactiver le son. Assurez-vous que la température réglée est suffisamment basse (recommandé -18°C). Si le problème persiste, contactez le service d'assistance technique.

Comment nettoyer l'intérieur du réfrigérateur ?

Utilisez une éponge ou une lavette humidifiée avec de l'eau et du bicarbonate de soude pour éviter les odeurs. N'utilisez jamais de nettoyeurs vapeur, de solvants ou de détergents abrasifs. Pour le nettoyage extérieur, évitez la vapeur sur les écrans et nettoyez la grille arrière une fois par an avec un aspirateur.

Comment remplacer l'ampoule intérieure ?

Débranchez l'appareil. Retirez la protection en appuyant sur la languette, puis ôtez l'ampoule grillée. Remplacez-la par une ampoule de même type : culot E14, 220-240 V, 15/25 W (ou selon l'indication du luminaire). Remettez la protection en place.

À quoi sert la fonction vacances et comment l'activer ?

La fonction vacances arrête le compartiment réfrigérateur tout en maintenant le congélateur en fonctionnement, réduisant la consommation. Activez-la en appuyant sur la touche HOLIDAY (ou les touches +, - jusqu'à voir l'icône correspondante). La porte doit rester fermée. Pour désactiver, répétez l'opération.

Comment utiliser la fonction super congélation ?

Activez la fonction SUPER pour refroidir rapidement le congélateur à la température la plus froide pendant 52 heures. Il est recommandé de l'activer 24 heures avant d'ajouter une grande quantité d'aliments frais. Pour activer ou désactiver, appuyez sur la touche SUPER (selon le modèle).

Comment changer le filtre à charbon ?

Appuyez sur la languette et retirez la protection pour accéder au filtre. Séparez le filtre du cache et retirez les cachetages. Appuyez sur le viseur BIOFILTER jusqu'à entendre un claquement : l'échelle de durée se colore. Replacez le filtre dans son emplacement. Changez-le tous les 6 mois. Ne mouillez pas le filtre.

Qu'est-ce que le système S.P.A. et comment l'utiliser ?

Le S.P.A. (Salus Per Aquam) maintient un niveau d'humidité constant dans le bac à légumes. Il se compose d'un réservoir avec un verre verseur. Quand le niveau d'eau devient invisible, retirez le verre et remplissez le réservoir. Changez le filtre tous les 2 ans.

Que signifient les bruits émis par l'appareil ?

Les bruits sont normaux : bouillonnement du gaz réfrigérant, bourdonnement du compresseur, craquements dus aux dilatations, bruit du ventilateur du congélateur. Ne vous inquiétez pas. Si le bruit devient anormal, vérifiez l'équilibrage de l'appareil et l'espacement avec le mur (25 mm minimum).

Comment préparer l'appareil après une coupure de courant ?

Ouvrez les portes le moins possible. Lorsque le courant revient, vérifiez si les aliments congelés ont décongelé. Si certains sont encore froids, vous pouvez les recongeler. En cas de doute, jetez les aliments périssables. L'appareil retrouvera sa température normale après quelques heures.

MODE D'EMPLOI FFA4715X FAGOR

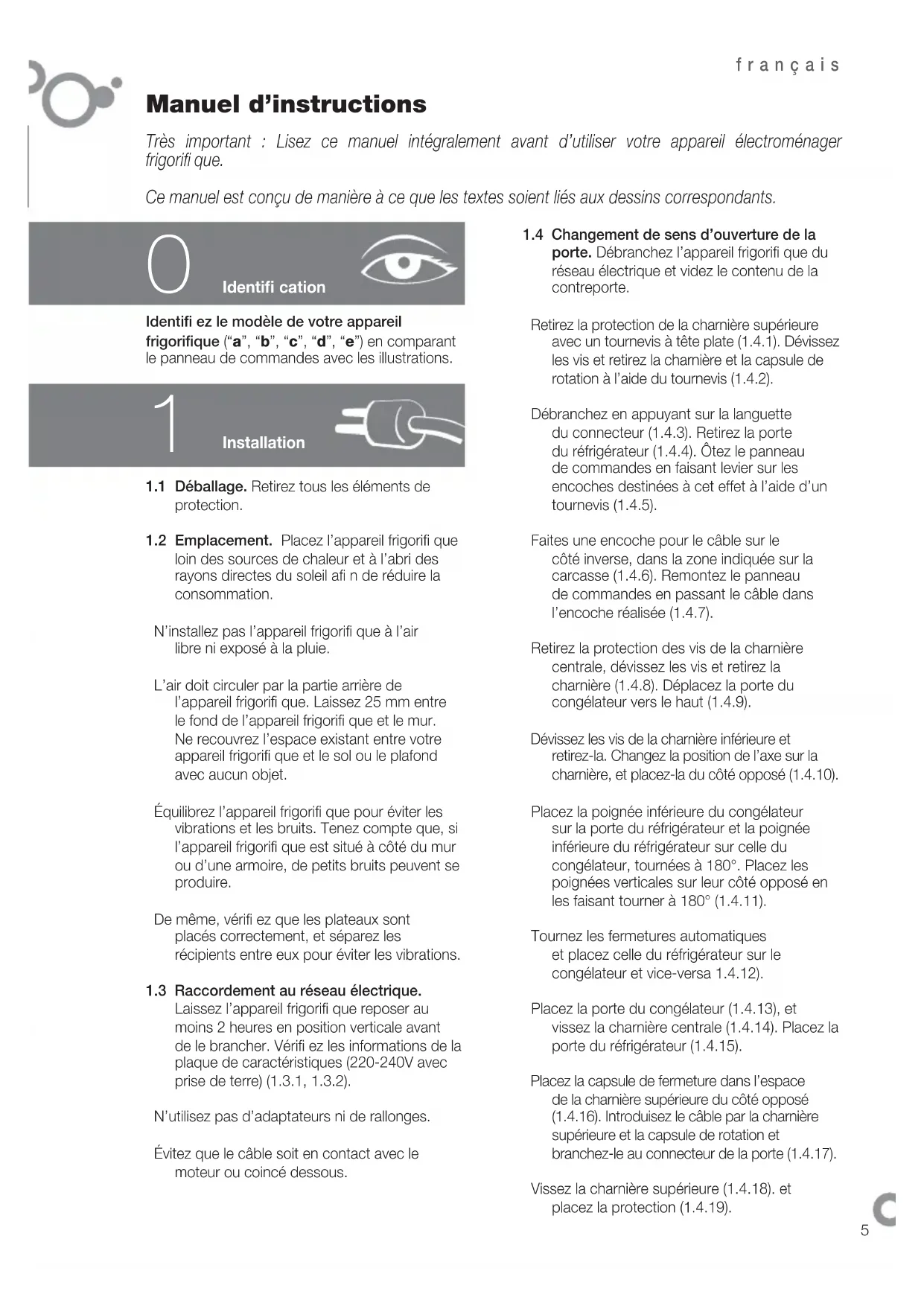

Manuel d'instructions

Très important : Lisez ce manuel intégralement avant d'utiliser votre apparéil electroménager frigorifi que.

Ce manuel est conçu de manière à ce que les textes soient liés aux dessins correspondants.

Identification

Identifi ez le modele de votre apparéil

frigorifique ("a", "b", "c", "d", "e") en comparant le panneau de commandes avec les illustrations.

1

Installation

1.1 Déballage. Retirez tous les éléments de protection.
1.2 Emplacement. Placez l'appareil frigorifi que loin des sources de chaleur et à l'abri des rayons directes du soleil afin de réduire la consommation.

N'installez pas l'appareil frigorifi que à l'air libre ni exposé à la pluie.

L'air doit circuler par la partie arriere de l'appareil frigorifi que. Laissez 25 mm entre le fond de l'appareil frigorifi que et le mur. Ne recouvre I'espace existant entre votre apparéil frigorifi que et le sol ou le plafond avec aucun object.

Équilibrez l'appareil frigorifi que pour éviter les vibrations et les bruits. Tenez compte que, si l'appareil frigorifi que est situé à côte du mur ou d'une armoire, de petits bruits peuvent se produit.

De même, vérifi ez que les plateaux sont places correctement, et séparez les recipients entre eux pour éviter les vibrations.

1.3 Raccordement au réseau électrique.

Laissez l'appareil frigorifi que reposer au moins 2 heures en position verticale avant de le brancher. Verifi ez les informations de la plaque de caractéristiques (220-240V avec prise de terre) (1.3.1, 1.3.2).

N'utilisez pas d'adaptateurs ni de rallonges.

Évitez que le cable soit en contact avec le moteur ou coince dessous.

1.4 Changement de sens d'ouverture de la porte. Debranchez l'appareil frigorifi que du réseau électrique et videz le contenu de la contreporte.

Retirez la protection de la charnière supérieure avec un tournevis à tete plate (1.4.1). Dévissez les vis et retirez la charnière et la capsule de rotation à l'aide du tournevis (1.4.2).
Débranchez en appuyant sur la languette du connecteur (1.4.3). Retirez la portedu réfrigerateur (1.4.4). Otez le panneau de commandes en faisant levier sur les encoches destinées à cet effet à l'aide d'un tournevis (1.4.5).
Faites une encoche pour le cable sur le cote inverse, dans la zone indiquee sur la carcasse (1.4.6). Remontez le panneau de commandes en passant le cable dans l'encoche réalisée (1.4.7).
Retirez la protection des vis de la charnière centrale, dévissez les vis et retirez la charnière (1.4.8). Déplacez la porte du conGPLateur vers le haut (1.4.9).
Devissez les vis de la charnière inférieure et retirez-la. Changez la position de l'axe sur la charnière, et placez-la du cote opposé (1.4.10).
Placez la poignée inférieure du congelateur sur la porte du réfrigerateur et la poignée inférieure du réfrigerateur sur celle du congelateur, tournées à 180^ . Placez les poignées verticales sur leur côte opposé en les faisant tourner à 180^ (1.4.11).
Tournez les fermétures automatiques et placez celle du réfrigerateur sur le congélateur et vice-versa 1.4.12).
Placez la porte du congelateur (1.4.13), et vissez la charnière centrale (1.4.14). Placez la porte du réfrigérateur (1.4.15).
Placez la capsule de fermeture dans l'espace de la chamière supérieure du côte opposé (1.4.16). Introduisez le cable par la chamière supérieure et la capsule de rotation et branchez-le au connecteur de la porte (1.4.17).
Vissez la charnière supérieure (1.4.18). et placez la protection (1.4.19).

Utilisation

2.1 Mise en marche de l'appareil frigorifi que.

Appuyez sur ON-OFF(2.1.1), 1.3) ou sur les touches + ou - jusqu'à ce que vous Voyez un chiffre à l'écran (2.1.2). Les modèles Mini LCD, se bloquent automatiquement (2.1.3), pour débloquer appuyer sur n'importequelle touche durant 3 secondes.

2.2 Sélection du compartment. Dans

les appeareils frigorifi que combinés le compartment réfrigerateur et le compartment congelateur fonctionnement de manière independante.

2.3 Sélection de la température. Tournez la commande (2.3.1) ou appuyez sur les touches +, - d'abord du compartment congélateur由此 du compartment réfrigerateur (2.3.2, 2.3.3).

Une fois la température sélectionnée, vous pouvez connaître la température réelle du compartment au moyen de l'indicateur lumineux (2.3.4), ou en appuyant durant 5 secondes sur les touches + ou - du compartment souhaité. La température du compartment clignotera.

Recommendation : La température

conseillée du compartment réfrigerateur est de et celle du compartment congelateur est de les alimentés déjà congelez. Dans le cas où vous souhaiteriez congeker, la température recommends est de -24

N'oubliez pas que la température interieure dépend de la température ambiente, de l'emplacement et de la fréquence de l'ouverture.

2.4 Fonctions du réfrigérateur.

Fonction refroidissement rapide :

Cette fonction active le réfrigerateur à la température la plus froide durant 6 heures. Il est recommendé de l'activer quand vous introduirez une grande quantité d'aliments dans le réfrigerateur.

Pour activer et désactiver: Appuyez sur SUPER (2.4.1) appuyez sur 2.4.2 ou (2.4.3).

Fonction vacances : La fonction vacances est très utile, quand vous n'allez pas utiliser le réfrigerateur durant une longue période, mais que vous souhaitez conserver des alimentés dans le concélateur. Avec cette fonction, votre apparéil frigorifi que maintainendra une très faible consommation et ne généraera pas d'odeurs à l'intérieur.

Avertissement : Pour ce faire la porte de l'appareil frigorifi que doit etre fermée.

Pour activer et désactiver: Appuyez sur HOLIDAY(2.4.4) ou sur les touches + , — jusqu'à voir affi ché sur l'écran (2.4.5) ou 3 secondes (2.4.6). Pour désactiver, repêzez l'opération. Certains modèles, permettent un arrêt du compartment réfrigerateur.

Appuyez SN-OFF (2.4.7), ou sur les touches +, - (2.4.8, 2.4.9), jusqu'à ce qu'aucun chiffre ne soit affiché.

2.5 Fonctions du congelatateur.

Fonction refroidissement rapide :

Cette fonction active le congelateur à la température la plus froide durant 52 heures. Il est recommandé de l'activer 24 heures avant d'introduire une grande quantité de nourriture dans le congelateur.

Pour activer et désactiver : Appuyez sur

SUPER(2.5.1) appuyez sur 2.5.2 ou (2.5.3).

Connexion/deconnexion du congélateur :

Appuyez sur la touche ON-OFF (2.5.4), les touches +, - (2.5.5) jusqu'à ce que vous ne voyiez plus aucune température à l'écran, ou sur durant 3 secondes (2.5.6). En éteignant le congeilateur le compartment réfrigerateur s'eteindra également.

2.6 Recommendations d'utilisation.

• N'ouvrez pas les portes plus longtemps que nécessaire et ne mettez pas d'aliments chauds dans l'appareil frigorifi que. Vous obtiendrez ainsi un usage plus effi cace de votre apparéil electroménager frigorifi que et vous éviterez l'augmentation de consommation d'énergie.

• Si vous appeareil frigorifi que est NO FROST n'obstruez pas les grilles de ventilation et laissez de l'espace entre les alimentes pour que I'air circule entre eux.

• Ne mettez pas des bouteilles de boissons gazeuses ou en verre contenant du liquide dans le congelateur car elles peuvent éclater.

• Conservez les alimentés dans des recipients hermétiques pour éviter que les alimentés ne se dessent.
• Ne consommez pas de glaces ou d'aliments très friods car ils peuvent provoquer des brûlures dans la bouche.

3 Entretien et nettoyage

3.1 Nettoyage interieur. Utilisez une éponge ou une lavette humidifiée avec de l'eau et du bicarbonate en nettoyant l'intérieur pour éviter la formation des odeurs. N'utilisez en aucune cas de machines de nettoyage à vapeur, de dissolvants ou de détergents abrasifs.
3.2 Nettoyage extérieur. N'utilisez pas de machines de nettoyage à vapeur pour nettoyer les écrons.

Il est recommendable de nettoyer la grille arrriere une fois par an avec un aspirateur.

3.3 Nettoyage des accessoires. Ils ne sont pas adaptés au lave-vaisselle. Lavez-les à la main à l'aide d'une éponge ou d'une lavette.
3.4 Changement d'ampoule. Si l'ampoule grille : débranchez l'appareil frigorifi que. Retirez la protection en appuyant sur la languette (3.4.1, 3.4.3), et otez l'ampoule endommagée (3.4.2, 3.4.4). Remplacez-la par une autre du même type de pas de vis, E14, 220-240V, 15/25W ou selon l'indication de luminaire.
3.5 Changement du fi Itre carbone. L'appareil frigorifi que peut intégrer un fi Itre carbone qui absorbe les odeurs étranges de certains alimentés et retient les microorganismes (championons et bacteriés) de l'air qui circule.

Le fi titre conserve ses propriétés durant un temps limite de 6 mois. Une fois se temps écoué, il est recommandé de le remplacer par un neuf. Son emplacement varie en fonction du modele.

Pour activer le fi titre: Appuyez sur la languette et retirez la protection pour acceder au fi titre (3.5.1, 3.5.3). Séparez le fi titre du cache (3.5.2, 3.5.4) et retirez les cachetages (3.5.5).

Appuyez sur le viseur BIOFILTER jusqu'à entendre un léger claquement (3.5.6) et en quelques secondes l'échelle de durée commencerà à se colorer. Placez le fi Itre dans son emplacement d'origine.

Gardez les fi itres épuisés et les pieces de rechange hors de la portée des enfants; L'ingérer en grandes quantités peut être dangereux.

Ne mouiliez pas le fi Itre, car il perdra toutes ses propriétés.

3.6 S.P.A. salus per aquam (optionnel)

Votre apparueil electroménager frigorifi que peut intégrer l'accessoire S.P.A. qui sert à prendre un niveau constant d'humidité dans le bac à légumes et permettre ainsi que les alimentés ne se desschent pas.
Il se situe dans le joint de séparation du bac à légume (3.6.1). Il se compose d'un réservoir avec un verre verseur et un niveau indicatif de replissage. Quand le S.P.A.aura besoin d'eau, le niveau descendra jusqu'à être caché. Otez le verre (3.6.2) et utilisez-le pour replir le réservoir (3.6.3).
Il est recommandé de changer le fi titre tous les 2 ans (3.6.4).

Diagnostics

4.1 Porte ouverte. Si vous porte reste ouverte plus de 2 minutes une alarme retentira et la lumière du réfrigerateur s'eteindra. L'alarme se déconnecté lorsque vous fermez la porte.

4.2 Froid insuffi sans dans le congélateur.

• Si la température du congelateur est anormalement élevé une alarmé lumineuse apparait (4.2.1, 4.2.2) ou l'icone clignote, et un signal acoustique intermittent s'active également. Appuyez sur SOPEUR pour désactiver manuellement le signal acoustique (4.2.4, 4.2.5, 4.2.6).
  Lorsque you connecterez l'appareil pour la premiere fois I'icone Apparaître ou I'alarme lumineuse sera activee, mais I'alarme ne retentira pas.

4.3 Coupure d'alimentation électrique.

Ouvrez les portes de l'appareil frigorifi que le moins possible. Lorsque le courant revient, vérifi ez si les alimentents stockés se sont ou non décongelés.

4.4 Bruits normaux dans l'appareil electroménager frigorifi que.

Votre appeareil frigorifi que peut émettre une série de bruits qui sont normaux durant son fonctionnement, vous ne devez pas vous en préoccuper.

• Le gaz réfrigérant peut produit un bouillonnement en circulant dans les circuits.
  Le comprisseur peut produit des bourdonnements et/ou un léger claquement, surtout quand il se met en marche.
• Les dilatations ou les contractions des matériaux utilisés peuvent produit des éclatements ou des craquements.
• L'air que le ventilateur du congelateur déplace peut générer un petit bruit de fond.

Ne manipulez pas l'appareil frigorifi que pour essayer de le réparer. Appelez le service d'assistance technique

5

Sécurité

• Gardez les grilles de ventilations dégagées.
  Veillez a ne pas endommager le circuit de réfrigération.
• N'utilise pas d'appareils electriques à l'intérieur de l'appareil frigorifi que, sauf s'ilts sont du type recommandié par le fabricant.
• N'utilisez pas de dispositifs mécaniques ou autres moyens différents de ceux recommendés par le fabricant pour accélérer le processus de décongénation.
• Cet apparéil n'est pas destiné à l'utilisation par des personnes (y compris des enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites ou qui manquent d'expérience ou de connaissance, sauf sous supervision ou après avoir reçu les instructions relatives

à l'utilisation de l'appareil par une personne responsable de leur sécurité. Son utilisation par des enfants devra être surveillée pour éviter qu'ils ne jouent avec l'appareil.

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant ou par son service après-vente ou par un personnelsemblable qualifié, afi n d'éviter des situations dangereuses.

Environnement

Cet appeareil frigorifi que a ete concu en pensant à la conservation de l'environnement.

Cet apparéil fonctionne avec le réfrigerant R600A, qui ne détière pas l'environnement.

Il respecte l'environnement. Utilisez les températures recommandées pour chaque compartment, selon la fonction dont vous avez besoin pour obtaining une utilisation effi cace de votre apparéel electroménager frigorifi que.

Débranchez le réfrigérateur ou activez la fonction vacances pour les longues périodes de temps où vous n'allez pas utiliser l'appareil. Vous réduirez la consommation et vous economiserez de l'énergie.

Éviter de garder les portes ouvertes durant plus de temps que nécessaire, car cela suppose une augmentation de la dépense énergétique.

Gestion des résidus d'appareils électriques et électroniques.

Ne mettez pas les apparèils au rebut en les mélangeant avec des résidus domestiques généraux.

Remettez votre apparéil frigorifi que dans un centre de reprise spécifique que.

Le recyclage des appareils electroménagers évite des conséquences négatives pour la santé et l'environnement et permet d'économiser de l'énergie et des ressources.

Pour plus d'information, veuillez contacter les autorités locales ou l'établissement où vous avez acquis votre(APpeareil frigorifi que.
