Tipus de producte	Frigorífic combinat amb compartiment congelador
Marca	Fagor
Model	FFA4715X
Alimentació elèctrica	220-240 V, 50 Hz, amb presa de terra
Refrigerant	R600A (respectuós amb el medi ambient)
Temperatura recomanada del frigorífic	+5 °C (ajustable)
Temperatura recomanada del congelador	-18 °C (ajustable, -24 °C per a congelació ràpida)
Funció de refredament ràpid del frigorífic	Activa la temperatura més freda durant 6 hores
Funció de refredament ràpid del congelador	Activa la temperatura més freda durant 52 hores
Funció vacances	Atura el frigorífic mentre manté el congelador en funcionament
Alarma de porta oberta	Activada després de 2 minuts d'obertura
Alarma de temperatura del congelador	Senyal lluminós i sonor si la temperatura és anormalment alta
Il·luminació interior	Bombeta E14, 220-240 V, 15/25 W
Filtre de carbó (opcional)	Absorbe les olors, durada de 6 mesos, reemplaçable
Sistema S.P.A. (opcional)	Manté la humitat al calaix de verdures, filtre cada 2 anys
Reversibilitat de la porta	Possible (instruccions detallades al manual)
Neteja interior	Esponja xopada d'aigua i bicarbonat; eviteu vapor i abrasius
Neteja exterior	Rentat a mà dels accessoris, graella posterior aspirada un cop l'any
Temperatura ambient recomanada	Eviteu fonts de calor i raigs directes
Separació posterior	25 mm mínim entre l'aparell i la paret

Preguntes freqüents - FFA4715X FAGOR

Com canviar el sentit d'obertura de la porta ?

Desconnecteu l'aparell i buideu la contraporta. Traieu la protecció de la frontissa superior, després desenrosqueu i traieu la frontissa i la càpsula de rotació. Desconnecteu el connector prement la llengüeta, després traieu la porta. Moveu el panell de comandaments, feu una osca per al cable del costat oposat, després torneu a muntar. Repetiu l'operació per a la frontissa central i inferior. Invertiu les nanses i els tancaments automàtics. Torneu a muntar les portes en ordre invers. Consulteu el manual per als esquemes corresponents.

Què fer si el congelador no refreda prou ?

Comproveu primer que la porta estigui ben tancada i que l'alarma de temperatura no estigui activada. Si una alarma lluminosa parpelleja o un senyal sonor sona, premeu la tecla SUPER per desactivar el so. Assegureu-vos que la temperatura ajustada sigui prou baixa (recomanat -18°C). Si el problema persisteix, contacteu el servei d'assistència tècnica.

Com netejar l'interior del frigorífic ?

Utilitzeu una esponja o un drap humit amb aigua i bicarbonat de sosa per evitar olors. No utilitzeu mai netejadors de vapor, dissolvents ni detergents abrasius. Per a la neteja exterior, eviteu el vapor a les pantalles i netegeu la graella posterior un cop l'any amb una aspiradora.

Com substituir la bombeta interior ?

Desconnecteu l'aparell. Traieu la protecció prement la llengüeta, després traieu la bombeta fosa. Substituïu-la per una bombeta del mateix tipus: culot E14, 220-240 V, 15/25 W (o segons la indicació del llum). Torneu a posar la protecció al seu lloc.

Per a què serveix la funció vacances i com activar-la ?

La funció vacances atura el compartiment frigorífic mentre manté el congelador en funcionament, reduint el consum. Activeu-la prement la tecla HOLIDAY (o les tecles +, - fins a veure la icona corresponent). La porta ha de romandre tancada. Per desactivar, repetiu l'operació.

Com utilitzar la funció super congelació ?

Activeu la funció SUPER per refredar ràpidament el congelador a la temperatura més freda durant 52 hores. Es recomana activar-la 24 hores abans d'afegir una gran quantitat d'aliments frescos. Per activar o desactivar, premeu la tecla SUPER (segons el model).

Com canviar el filtre de carbó ?

Premeu la llengüeta i traieu la protecció per accedir al filtre. Separeu el filtre de la coberta i traieu les proteccions. Premeu el visor BIOFILTER fins a sentir un clic: l'escala de durada es coloreja. Col·loqueu el filtre al seu lloc. Canvieu-lo cada 6 mesos. No mulleu el filtre.

Què és el sistema S.P.A. i com utilitzar-lo ?

El S.P.A. (Salus Per Aquam) manté un nivell d'humitat constant al calaix de verdures. Es compon d'un dipòsit amb un got abocador. Quan el nivell d'aigua es torna invisible, traieu el got i ompliu el dipòsit. Canvieu el filtre cada 2 anys.

Què signifiquen els sorolls emesos per l'aparell ?

Els sorolls són normals: ebullició del gas refrigerant, brunzit del compressor, cruixits per dilatacions, soroll del ventilador del congelador. No us preocupeu. Si el soroll es torna anormal, comproveu l'equilibri de l'aparell i la separació amb la paret (25 mm mínim).

Com preparar l'aparell després d'un tall de corrent ?

Obriu les portes el menys possible. Quan el corrent torni, comproveu si els aliments congelats s'han descongelat. Si alguns encara estan freds, podeu tornar-los a congelar. En cas de dubte, llenceu els aliments peribles. L'aparell recuperarà la temperatura normal després d'unes hores.

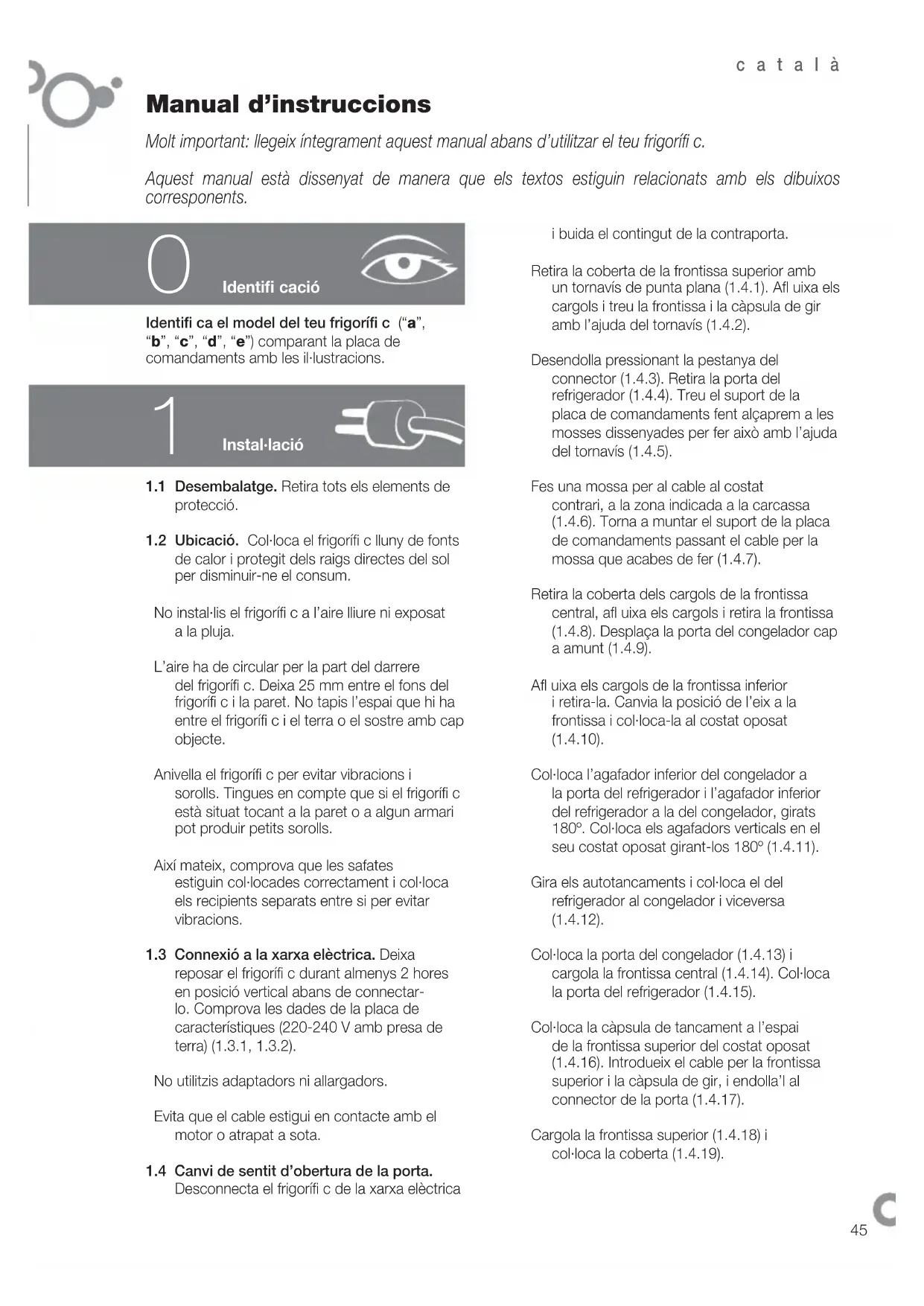

MANUAL D'USUARI FFA4715X FAGOR

Molt important:进展情况 integramente aquest manual abans d'utilizar el teu frigorific.

Aquest manual está dissenyat de manière que els textos estiguin relacionats amb els dibuixos correspondents.

Identificaci cació

Identificacelmodel del teufrigorific ^n "a" "b",c",d",e")comparantla placadecomandamente amb les ilustraciones.

1

Instal-lacio

1.1 Desembalatge. Retira tots els elements de proteccio.
1.2 Ubicació. Colloca el frigoríf c lluny de fonts de calor i protegit dels raigs directes del sol per disminuir-ne el consum.

No instal-lis el frigorifica a l'aire lluire ni exposat a la pluja.

L'aire ha de circular per la part del darrere del frigorifici c. Deixa 25 mm entre el fons del frigorifici ci la paret. No tapis I'espai que hi ha entre el frigorifici ci el terra o el sostre amb cap obj ecte.

Anivella el frigorífic per evitar vibraciones i sorolls. Tingues en compte que si el frigoríf c esta situat tocant a la paret o a algunos armari pot∏ir petits sorolls.

Aixi mateix, comprova que les safates estiguin col-locades correctament i col-locaels recipients separatats entre si per evitar vibraciones.

1.3 Connexio a la xarxa eletrica. Deixa reposar el frigorific durant almenys 2 hores en posicio vertical abans de connectarlo. Comprova les dades de la placacdecharacteristiques (220-240 V amb presa de terra) (1.3.1, 1.3.2).

No utilitzis adaptadors ni allargadors.

Evita que el cable estigui en contacte amb el motor o atrapat a sota.

1.4 Canvi de sentit d'obertura de la porta.

Desconnecta el frigorific de la xarxa elctrica

Retira la coberta de la frontissa superior amb un tornavis de punta plana (1.4.1). Afl uixa els cargols i treu la frontissa i la capsa de gir amb I'ajuda del tornavis (1.4.2).
Desendolla pressionant la pestanya del connector (1.4.3). Retira la porta del refrigerador (1.4.4). Treu el suport de la placac de comandamente fent alcaprem a les mosses dissenyades per fer aixo amb I'ajuda del tornavis (1.4.5).
Fes una mossa per al cable al costat contrari, a la zona indicada a la carcassa (1.4.6). Torna a suntar el suport de la plac de comandamenti passant el cable per la mossa que acabes de fer (1.4.7).
Retira la coberta dels cargols de la frontissa central, afl uixa els cargols i retina la frontissa (1.4.8). Desplaça la porta del congelador cap a amunt (1.4.9).
Afl uixa els cargols de la frontissa inferior i retina-la. Canvia la posicio de l'elix a la frontissa i colloca-la al costat oposat (1.4.10).
Col-loca l'agafador inferior del congelador a la porta del refrigerador i l'agafador inferior del refrigerador a la del congelador, girats 180^ . Col-loca els agafadors verticals en el seu costat oposat girant-los 180^ (1.4.11).
Gira els autotancements i colloca el del refrigerador al congelador i viceversa (1.4.12).
Col-loca la porta del congelador (1.4.13) i cargola la frontissa central (1.4.14). Col-loca la porta del refrigerador (1.4.15).
Col-loca la capsa de tancament a l'espaie de la frontissa superior del costat oposat (1.4.16). Introdueix el cable per la frontissa superior i la capsa de gir, i endolla'l al connector de la porta (1.4.17).
Cargola la frontissa superior (1.4.18) i col-loca la coberta (1.4.19).

2 Us

2.1 Enegada del frigorifici. PitjaON-OFF

(2.1.1), 1.3) o les tecles + o — fi ns que visua!itzis un digit a la pantalla (2.1.2). Els models Mini LCD es bloquegen automaticamente (2.1.3). Per desbloquejar, pitja qualsevol tecla durant 3 segons.

2.2 Seleccio del recinte. Als frigorifics

combinats,els recintes refrigerador i congelador functionen de manera independent.

Un cop seleccionada la temperatura, pots saber la temperatura real del recinte per mitja de l'indicador lluminos (2.3.4) o pitjant durant 5 segons les tecles + o—del recinte en q'estio. La temperatura del recinte parpellejarà.

funcio activa el refrigerador, amb la temperatura més freda, durant 6 hores. Es recomana activar-la que s'introduéixi al refrigerador una gran quantitat d'aliments.

Funcio de vacances: La funciona de vacances es molt utilise quan no s'ha d'utilizar el refrigerador en un llarg期内e de temps, pero es vol conservar alimentes al congelador. Amb aquesta funciona, el teu frigorificant sindirà un consummolt baix i no generarà alors a l'interior.

Per activar i desactivar: Pitja HOLIDAY (2.4.4) o les tecles +, - fins que es visualitzi Ha la pantalla (2.4.5), o durant 3 segons (2.4.6). Per desactivar, repeteix aquesta operacion. Alguns models permeten apagar el recinte refrigerador.

Pitja ON-OFF (2.4.7), o les tecles +, - (2.4.8, 2.4.9) fi ns que no es visualità cap digit.

Funcio de refredamente rapiid: Aquesta funcio activa el congelador, amb la temperatura més freda, durant 52 hores. Es recomana activar-la 24 hores abans d'introduir al congelador una gran quantitat d'aliments.

Per activi desactivar: Pitja (2.50PER (2.5.2) o (2.5.3).

No obris les portes més temps d'alò que és necessari ni fi quis al frigoríf i caliments calents. D'aquesta manera, aconseguiràs unús més efi cient del teu frigoríf i evitaras que augmente el consumd énergía.

• Si el teu frigorifics NO FROST, no obstrueixis les reixetes de ventilacion i deixa espai entre els alimentes perquè l'aire hi circuli.

• No introdueixis al congelador ampolles amb begudes gasoses o ampolles devidre que continguin liquid, ja que PODen rebentar.

• Emmagatzema els alimentes en recipients hermétics per evitar que els alimentés es ressequin.

• No consumeixis gelats o alimentes molt freds, ja que PODen produir cremades a la Boca.

3

Manteniment i neteja

3.1 Neteja interior. Quan netegis l'interior, utilizes una esponja o una baieta amarada d'aigua amb bicarbonat per evitar que es generin olors. No utilizezis en cap cas maquines de neteja de vapor, dissolvents or detergents abrasius.
3.2 Neteja exterior. No utilizes maquines de neteja de vapor per netejar les pantalles.

Es recomanable netejar la reixeta de la part del darrere un cop a l'any amb una aspiradora.

3.3 Neteja dels accessoris. No son aptes per al rentavaixella. Neteja'l's a ma amb l'ajuda d'une esponja o una baieta.
3.4 Canvi del Ilum. En cas que el Ilum es fongui: disconnecta el frigorífic. Retira la coberta pressionant la pestanya (3.4.1, 3.4.3) i treu el Ilum avariat (3.4.2, 3.4.4). Substitueix-lo per un autre del mateix tipus de rosca, E14, 220-240 V, 15/25 W o segons la indicació de Ilum.
3.5 Canvi de fi Ire de carboni. El frigorífic pot incorpocrar un fi Ire de carboni que absorbeix les olors estranyes de certs alimentis i reté els microorganismes (fongs i bacteris) de l'aire en circulació.

El fi titre manté les seves propietats durant un temps limitat de 6 mois. Un cop transcorregut aquest期内e, es recomana canviar-lo per un de nou. Laubicacióvaria en función del model.

Per activar el fiitre: pressiona la pestanya i retina la coberta per acceder al fiitre (3.5.1, 3.5.3).Segara el fiitre de la tapa (3.5.2, 3.5.4) i desenganxa els precintes (3.5.5).

Pressiona el visor BIOFILTER fi ns que se senti un lleuger esclafi t (3.5.6) i al cap de poco segons l'escala de durada es comencarà a acolorir. Col-loca el fi itre en la ubicacion original.

Mantén els fi ltres esgotats i els recanvis fora de l'abast dels nens; la ingestio de grans quantitats pot ser perillosa.

No mullis el fi Itre, ja que perdra totes les proprietats.

3.6 S.P.A. salus per aquam (optional)

El teu frigorífic pot incorpocrar l'accessori S.P.A., que serveix per Maintainir un nivell constant d'humitat al recinte portaverdures i, aixi, evitar que es ressequin els alimentes.

Està situat a la junta de separació del calaix portaverdures (3.6.1). Està format per un dipòsit amb un recipient abocador i un nivell indicatiu d'emplenatge. Quan l'S.P.A. necessiti aigua, el nivell baixara fi ns que quedi ocult. Treu el recipient (3.6.2) i/utiliza'l per omplir el dipòsit (3.6.3).

Es recomana canviar el fi Itre cada 2 anys (3.6.4).

Diagnostics

4.1 Porta oberta. Si deixes la porta oberta durant més de 2 minutes, sonarà una alarma i s'apagarà el illum del refrigerador. L'alarma es disconnecta en tancar la porta.

4.2 Fred insufi cients al congelador.

• Si la temperatura del congelador es anormalmente alta, apareixería una alarma lluminosa (4.2.1, 4.2.2) o parpellejarà la icona 14.2.3), i ahora s'activarà un senyal acústic intermitent. Pitja SUPER o per desactivar el senyal acústic de manera manual (4.2.4, 4.2.5, 4.2.6).
• Quan connectis l'aparell per prima vegada, apareixerà la icona l'alarma lluminosa estara activada, pero no sonarà l'alarma.

4.3 Tall del subministrament ellectric.

Obre les portes del frigorificelminim possible. Quan torni a haver-hi subministrament de corrent,comprova si els alimentés emmagatzemats s'han descongelat.

4.4 Sorolls normals al frigorific

Durant el seu funciona el frigoríf c pot émetre una série de sorolls que són normals i no t'han d'amoinar.

• El gas refrigerant pot produit un borbolieg,—mentre circula pels circuits.

• El compressor pot produit brunzits i/o un lleuger petament, sobretot quand es posa en marxa.

• Les dilatações o contraccões dels materials utilitzats poder produir esclafi ts o cruixits.
• L'aire que mou el ventilador del congelador potGER generar un petit sorll de fons.

No manipulis el frigorífic per intentar reparar-lo. Truca al servei d'assistência tecnica, 902 105 010.

5

Seguretat

• No colloquis objectes al voltant de les reixetes de ventilacion.
• Vigila que no es produeixin danys al circuit de refrigeracion.
• No utilitzis aparells électrics a l'interior del frigorífic, tret que siguin del tipus recomanat pel fabricant.
• No usis dispositius mecânci o autres mitjans differents dels recomanats pel fabricant per accelerar el proces de descongelació.
• Aquest aparell no está destinat perquè l'utilizin personnes (incloent-hi nens) amb les capacités fisiques, sensorials o mentals reduides o sense experiência o coneixement, excepte amb supervisio o després de rebre instrucciones relatives a l'us de l'aparell d'une persona responsable de la seva seguretat. Caldrà que se supervisi l'us de l'aparell per part dels nens per evitar que hi juguin.
• Si el cable d'alimentacion está danyat, ha de ser substituitemel fabricant, pel seu servei postvenda o per personal similar qualifi cat amb la fi nalitat d'evitar situaciones perilloses.

Medi ambient

Aquest frigorífic ha estat dissenyat pensant en la conservació del medi ambient.

Aquest aparellchestra amb refrigerant R600A, que no deteriorora el medi ambient.

Respecta el medi ambient. Utiliza les temperatures recomanades per a cada recinte, segons la funciona que necessitis, per aconseguir un us eficient del teu frigorifi c.

Desconnecta el refrigerador o activa la funciona de vacances per a llargs periodes de temps en quo no hagis de fer us de l'aparell. Reduiras el consum i estalvaras energia.

Evita mantenir les portes obertes durant més temps d'allo que es nécessari, ja que suposa un augment de la despesa energetica.

Gestio de residus d'apatells electrics i electronics.

No llencis els aparells mesclant-los amb residus. domestics generals.

Lliura el teu frigoríf c en un centre especial de recollida.

El reciclalte d'electrodomèstics evita consequences negatives per a la salute i el medi ambient, i permet estalviar energia i recursos.

Per a més informació, contacta amb les autoritats locals o amb l'establiment on vas adquirir el frigorífic.
