MODE D'EMPLOI F2810 X FAGOR

4 4.1.1 4.1.2 4.1.3 4.4 4.2.14.2.2 3h 6h 9h 3h 6h 9h 4.1.4 4.1.5 a

7 kg2.2 Produit lessiviel et additifs. Avant

d’introduire le linge dans le tambour, triez-

le selon la couleur, le degré de salissure et

La boîte à produits est divisée en différents

compartiments : lavage , prélavage

et adoucissant (2.2.1).

Tous les lave-linge sont prévus pour être

utilisés avec des produits lessiviels en poudre

(2.2.2). Pour utiliser des produits lessiviels

liquides (2.2.5), saisissez entre les doigts la

languette bleue qui dépasse du compartiment

de lavage (2.2.3) et tirez à fond vers l’extérieur.

Lâchez-la et elle restera en position verticale

(2.2.4), pour éviter l’écoulement hors de la

boîte à produits du produit lessiviel liquide. Si

vous souhaitez utiliser à nouveau des produits

lessiviels en poudre, positionnez la languette

bleue en position horizontale en la poussant

du doigt à fond vers l’arrière, afin de laisser

Veillez à ne pas dépasser le niveau MAX

indiqué sur le compartiment de l’adoucissant.

2.3 Mise sous tension

2.4 Sélection du programme. Sélectionner le

programme à l’aide de la commande

correspondante, après avoir consulté le

Tableau des Programmes.

2.5 Sélection de la vitesse d’essorage

Vous pouvez sélectionner la vitesse

d’essorage ou l’éliminer (2.5.1, 2.5.2,

2.5.3). Si vous sélectionnez Arrêt cuve pleine

(2.5.4), l’appareil s’arrête avant le dernier

essorage, l’eau demeurant à l’intérieur de

la cuve. Si vous désactivez cette fonction,

la machine complète le programme et

procède à la vidange et à l’essorage final.

2.6 Options selon modèles. Repassage

facile ; rinçage plus et lavage

intensif pour linge très sale.

2.7 Départ différé . Possibilité de différer le

2.9 Verrouillage. Appuyez sur durant 3

secondes (2.9.1). Cette touche sert à éviter

toute manipulation par les enfants. Pour

désactiver le verrouillage, appuyez à nouveau

sur cette même touche durant 3 secondes

2.10 Déroulement du lavage. Vous pouvez

visualisez le déroulement du cycle en cours,

ainsi que le temps restant

Recommandations : Après avoir correctement

installé votre lave-linge, vous pourrez procéder

à un nettoyage préalable et vérifier son bon

fonctionnement (lavage normal, sans linge et à

60º). Utilisez un filet à linge pour laver les petites

pièces fragiles, mouchoirs et lingerie.

Identifiez le modèle de votre lave-linge (“a”,

b”, “c”, “d”, “e” ou “f”) en comparant le bandeau

de commandes avec les illustrations.

Cet appareil, destiné exclusivement à un usage domestique, a été conçu pour laver le linge.

Très important : Lisez attentivement ce Manuel d’Utilisation avant d’installer et d’utiliser le lave-linge. Vous

trouverez à l’intérieur du tambour la documentation et tous les accessoires.

Les croquis figurant dans ce Manuel sont accompagnés des textes correspondants.

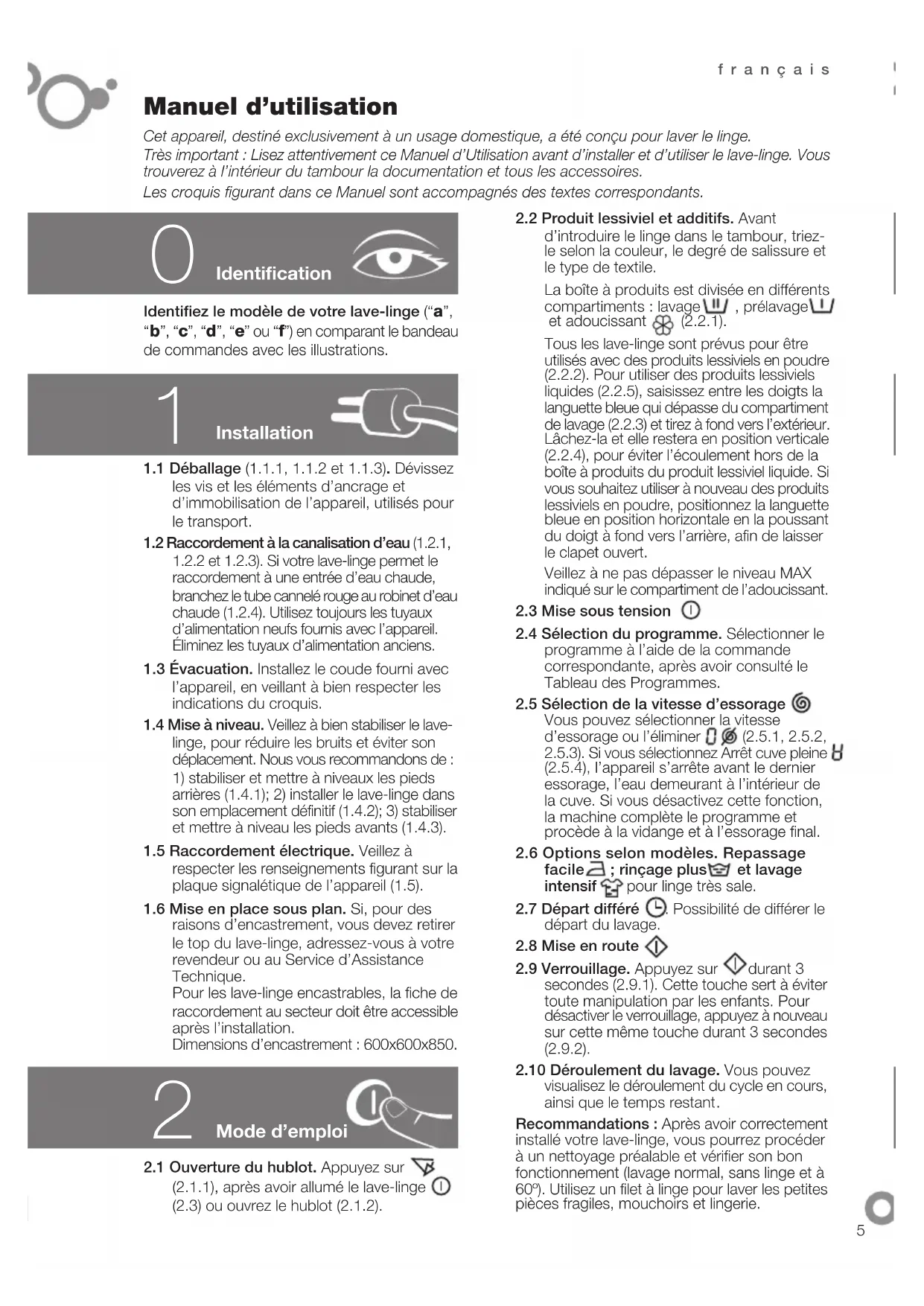

Manuel d’utilisation

2.1 Ouverture du hublot. Appuyez sur

(2.1.1), après avoir allumé le lave-linge

(2.3) ou ouvrez le hublot (2.1.2).

1.1 Déballage (1.1.1, 1.1.2 et 1.1.3). Dévissez

les vis et les éléments d’ancrage et

d’immobilisation de l’appareil, utilisés pour

1.2 Raccordement à la canalisation d’eau (1.2.1,

1.2.2 et 1.2.3). Si votre lave-linge permet le

raccordement à une entrée d’eau chaude,

branchez le tube cannelé rouge au robinet d’eau

chaude (1.2.4). Utilisez toujours les tuyaux

d’alimentation neufs fournis avec l’appareil.

Éliminez les tuyaux d’alimentation anciens.

1.3 Évacuation. Installez le coude fourni avec

l’appareil, en veillant à bien respecter les

indications du croquis.

1.4 Mise à niveau. Veillez à bien stabiliser le lave-

linge, pour réduire les bruits et éviter son

déplacement. Nous vous recommandons de :

1) stabiliser et mettre à niveaux les pieds

arrières (1.4.1); 2) installer le lave-linge dans

son emplacement définitif (1.4.2); 3) stabiliser

et mettre à niveau les pieds avants (1.4.3).

1.5 Raccordement électrique. Veillez à

respecter les renseignements figurant sur la

plaque signalétique de l’appareil (1.5).

1.6 Mise en place sous plan. Si, pour des

raisons d’encastrement, vous devez retirer

le top du lave-linge, adressez-vous à votre

revendeur ou au Service d’Assistance

Pour les lave-linge encastrables, la fiche de

raccordement au secteur doit être accessible

après l’installation.

Dimensions d’encastrement : 600x600x850.6

Ce lave-linge a été conçu dans un souci de

respect de l’environnement.

Vous aussi vous pouvez contribuer à la

protection de l’environnement. Chargez votre

lave-linge au maximum, en fonction de la capacité

recommandée pour chaque programme, afin

d’économiser de l’eau et de l’énergie. Dans la

mesure du possible, évitez le prélavage. Veillez à

ne pas dépasser la dose recommandée de produit

lessiviel. N’utilisez le Rinçage plus que pour laver

le linge des personnes à la peau sensible.

Gestion des déchets d’appareils électriques

Ne pas éliminer ce type d’appareils mélangés aux

ordures ménagères brutes.

Portez votre lave-linge à un centre spécifique de

Le recyclage d’un appareil électroménager permet

d’éviter d’éventuelles conséquences négatives

sur l’environnement et la santé, ainsi que de

considérable économie d’énergie et de ressources.

Pour plus d’informations, adressez-vous aux

autorités locales ou à votre revendeur.

3.1 Nettoyage de la boîte à produits. Nous

vous recommandons de procéder à son

nettoyage une fois par mois.

3.2 Nettoyage du filtre. Nous vous

recommandons de procéder à son

nettoyage une fois par an.

Pour nettoyer l’extérieur du lave-linge,

n’utilisez pas de produits abrasifs. Séchez-le

à l’aide d’un chiffon doux.

Important : 1. Si vous arrêtez le lave-linge

pour ajouter une pièce, vérifiez que l’eau ne

risque pas de déborder en ouvrant le hublot.

2. Les fonctions complémentaires augmentent

le temps de lavage. 3. Le cycle de lavage une

fois achevé, vous devrez attendre 2 minutes

avant de pouvoir ouvrir le hublot.

4.1 Le lave-linge est muni d’un système de

diagnostique, qui détecte toute incidence

et prévient l’usager, en affichant le

problème sur l’écran ou en faisant clignoter

les témoins lumineux sur le bandeau de

4.1.1 Le lave-linge ne se remplit pas

d’eau. Vérifiez l’arrivée d’eau, que le

robinet est ouvert ou nettoyez le filtre

4.1.2 Il ne vidange pas et n’essore pas.

Vérifiez l’état du filtre.

4.1.3 Il n’essore pas. Répartissez

correctement le linge dans le tambour et

lancez à nouveau le programme

4.1.4 Il ne démarre pas. Vérifiez que le

hublot soit bien fermé.

4.1.5 En cas d’affichage d’un autre

code. Adressez-vous au Service

4.2 Vibrations ou bruits. Vérifiez l’installation

(1.1 et 1.4 du présent Manuel).

4.3 Il reste de l’eau dans la boîte à produits.

Vérifiez que la boîte à produits soit bien

4.4 Ouverture du hublot. En cas de panne

de courant, retirez la boîte à produits en

tirant la poignée vers l’extérieur et en

enfonçant du doigt le levier bleu à fond

(4.2.1). Sur la droite, vous verrez apparaître

une touche avec une fente. Faites tourner

la touche à gauche, à l’aide d’une pièce

de monnaie et le hublot s’ouvrira (4.2.2).

• La pression de l’eau doit se situer entre

0,05 et 1MPa (0,5 à 10 Kg/cm

• Ne pas utiliser de rallonge ni d’adaptateur

pour brancher le lave-linge au secteur.

• L’installation électrique doit être capable

de résister à la puissance maximale

mentionnée sur la plaque signalétique et

la prise doit être dûment reliée à la terre.

• Si le cordon d’alimentation est

endommagé, le faire remplacer par le

Service Après-Vente ou par un

professionnel dûment qualifié, afin d’éviter

tout risque éventuel.

• Ne pas manipuler l’intérieur du lave-linge.

En cas de problème que vous n’arrivez

pas à résoudre, adressez vous au Service

• Cet appareil ne doit pas être utilisé sans

surveillance, ou sans les instructions

préalables d’une personne responsable,

par des enfants ou des personnes

souffrant d’un handicap physique,

sensoriel ou mental ou dont le manque

d’expérience ou de connaissance les

empêche de l’utiliser en toute sécurité.

Ne pas laisser les enfants jouer avec

l’appareil.Programme

couleurs résistantes

couleurs résistantes

blanc/couleurs résistantes

synthétique/mélange coton

rideaux/mélange coton

synthétique/mélange coton

blanc/couleurs résistantes

* programme-test de lavage et de consommation d’énergie, selon Norme EN60456, en enfonçant la touche lavage intensif. *

Tableau des programmes

programmes normauxprogrammes délicatsprogrammes spéciaux

programmes normauxprogrammes délicatsprog. laineprog. complémentaires

5/6/7 programme-test de lavage et de consommation d’énergie, selon Norme EN60456, en enfonçant la touche lavage intensif. *

couleurs résistantes

couleurs résistantes

blanc/couleurs résistantes

synthétique/mélange coton

synthétique/mélange coton

synthétique/mélange coton

synthétique/mélange coton

blanc/couleurs résistantes

les potes davanteres (1.4.3).
