Caractéristiques techniques	Détails
Type de produit	Carte réseau / Adaptateur USB
Normes Wi-Fi	802.11n/g/b
Vitesse de transmission	Jusqu'à 150 Mbps
Fréquence	2.4 GHz
Connectivité	USB 2.0
Antennes	Antennes internes
Système d'exploitation compatible	Windows, Mac OS, Linux
Utilisation	Connexion sans fil à des réseaux Wi-Fi
Installation	Plug and Play avec les pilotes appropriés
Maintenance	Pas d'entretien spécifique requis, mise à jour des pilotes recommandée
Sécurité	WEP, WPA, WPA2
Dimensions	Compact, léger
Poids	Environ 20 g
Garantie	2 ans

FOIRE AUX QUESTIONS - EW7722UTn V2 Edimax

Comment installer l'Edimax EW7722UTn V2 sur mon ordinateur?

Pour installer l'Edimax EW7722UTn V2, insérez simplement l'adaptateur dans un port USB de votre ordinateur. Ensuite, installez le logiciel fourni avec le produit en suivant les instructions à l'écran.

Mon Edimax EW7722UTn V2 ne détecte pas les réseaux Wi-Fi.

Assurez-vous que l'adaptateur est correctement installé et que les pilotes sont à jour. Vous pouvez également essayer de redémarrer votre ordinateur et de vérifier si le Wi-Fi est activé dans les paramètres.

Comment mettre à jour les pilotes de l'Edimax EW7722UTn V2?

Visitez le site Web d'Edimax et recherchez la page de support pour votre modèle. Téléchargez la dernière version des pilotes et suivez les instructions pour les installer.

Mon connexion Wi-Fi est instable avec l'Edimax EW7722UTn V2. Que faire?

Vérifiez la force du signal Wi-Fi et essayez de rapprocher l'adaptateur de votre routeur. Évitez les interférences provenant d'autres appareils électroniques et assurez-vous que le firmware de votre routeur est à jour.

L'Edimax EW7722UTn V2 est-il compatible avec Windows 10?

Oui, l'Edimax EW7722UTn V2 est compatible avec Windows 10. Assurez-vous d'installer les pilotes appropriés pour garantir une performance optimale.

Que faire si l'adaptateur ne fonctionne pas sur un port USB spécifique?

Essayez de brancher l'adaptateur sur un autre port USB. Si cela fonctionne, il se peut que le port d'origine ait un problème. Vous pouvez également essayer de redémarrer l'ordinateur.

Comment réinitialiser l'Edimax EW7722UTn V2?

L'adaptateur ne dispose pas d'une option de réinitialisation matérielle. Si vous rencontrez des problèmes, essayez de désinstaller le logiciel, de débrancher l'adaptateur, puis de le reconnecter et de réinstaller le logiciel.

Est-ce que l'Edimax EW7722UTn V2 prend en charge les réseaux 5 GHz?

Non, l'Edimax EW7722UTn V2 ne prend en charge que les réseaux 2,4 GHz.

MODE D'EMPLOI EW7722UTn V2 Edimax

I. Informaons sur le produit 1

I-1. Contenu de l'emballage 1
I-2. Etat duvoyant 1
I-3. Pré-requis système 2
I-4. Sécurité 2

II. Installaon 3

III. Windows 5

III-1. Installaon du pilote 5
III-2. Désinstallaon du pilote 9
III-2-1. Windows XP/Vista/7 9
III-2-2. Windows 8/8.1 9

IV. Mac OS 10

IV-1. Installaon du pilote 10
IV-2. Désinstallaon du pilote 15

V. Désacvaon des adaptateurs réseau 16

V-1. Windows XP 16
V-2. Windows Vista 17
V-3. Windows 7 17
V-4. Windows 8/8.1. 18
V-5. Mac 19

VI. Ulisaon de l'adaptateur 20

VI-1. Windows 20
VI-2. Mac: Connexion à un réseau Wi-Fi 22
VI-3. Mac:Ulitaire sans I 24
VI-3-1. Etat du lien 24
VI-3-2. Prols 25
VI-3-3. Rereau disponible 27
VI-3-4.WPS 28
PBC: Conguraon bouton-poussoir 29
WPS code PIN 30
VI-3-5. Informaons 32
VI-4. Conguraon WPS 32

François: Veuillez touver l'homme G.I.R ci-joint dans le CD

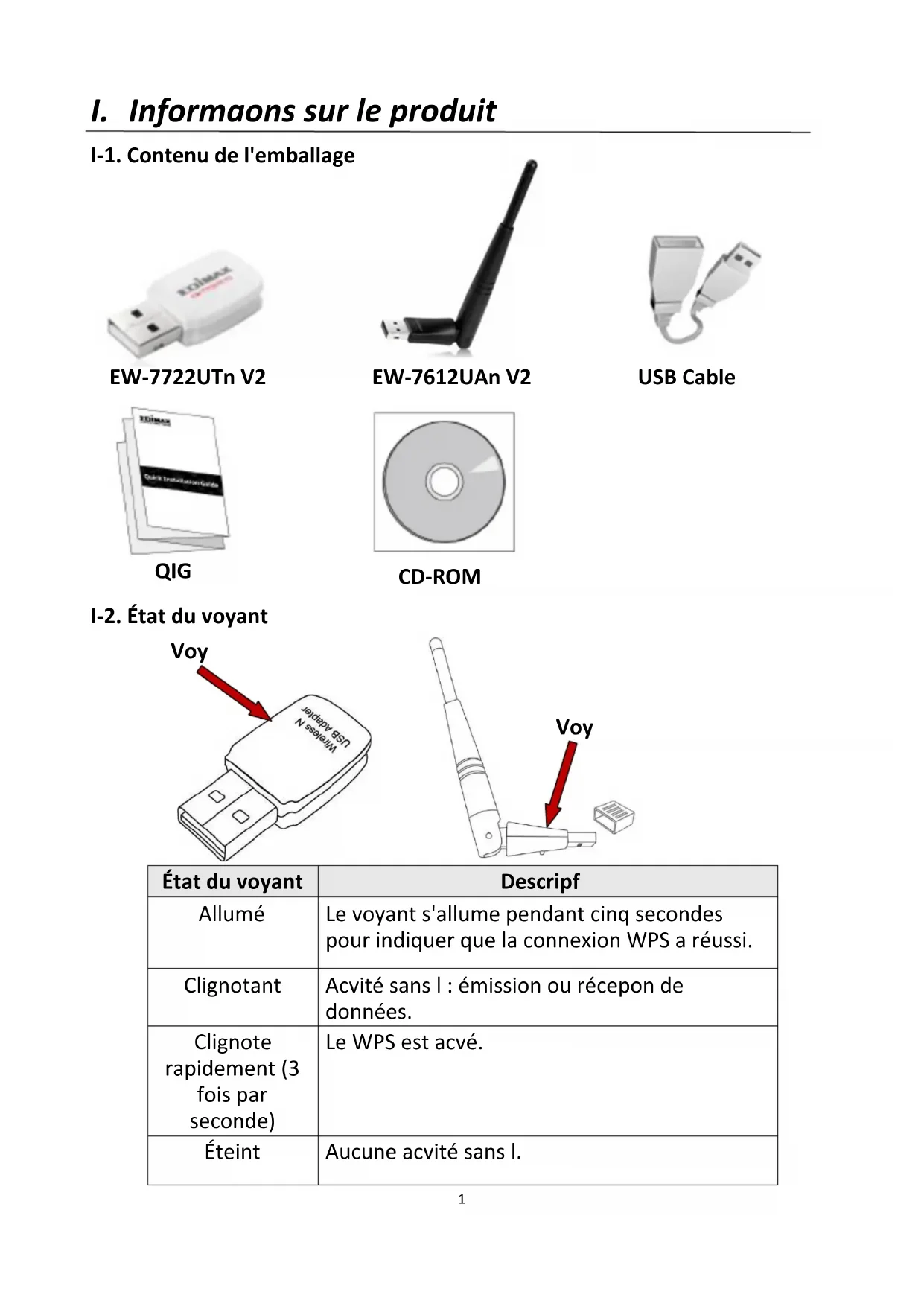

I. Informaons sur le produit

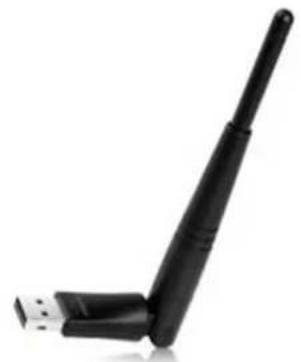

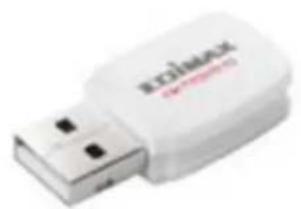

I-1. Contenu de l'emballage

EW-7722UTn V2

EW-7612UAn V2

USB Cable

QIG

CD-ROM

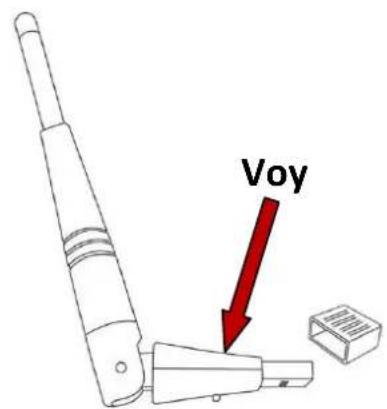

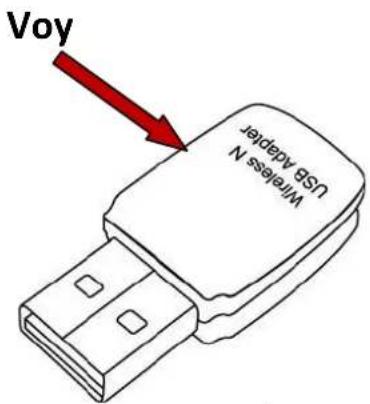

I-2. État duvoyant

État duvoyant	Descripf
Allumé	Levoyant s'allume pendant cinq secondes pour indiquer que la connexion WPS a réussi.
Clignotant	Acvité sans l : émission ou récepon de données.
Clignote rapidement (3 fois par seconde)	Le WPS est acvé.
Éteint	Aucune acvité sans l.

I-3. Pré-requis système

• Windows XP/Vista/7/8/8.1\~, Mac OS 10.7\~, Linux
• Port USB 2.0
• Disque dur : 100MB
• Lecteur CD-ROM

1-4. Sécurité

An de garanr un fonconnement sur de l'appareil et la sécurité des ulisateurs, veuillez dire et respecter les consignes de sécurité suivantes.

1. L'adaptateur sans I est concu pour une ulisaon à l'intérieur uniquement; ne placez pas I'adaptateur sans I à l'estérieur.
2. Ne placez pas l'adaptateur sans I dans ou a proximite de lieux chauds/humides (par ex. cuisine ou salle de bain).
3. L'adaptateur sans l'onent de petes pièces qui peuvent représentier un risque pour les enfants de moins de 3 ans. Veuillez tener l'adaptateur sans l'hor des portées des enfants.
4. Ne placez pas l'adaptateur sans I sur du papier, du ssu ou tout autre matériel inammable. L'adaptateur sans I devient chaud durant I'ulisaon.
5. L'adaptateur sans l'ne content aucune piece pouvant etre réparée par l'ulisateur. En cas de problèmes avec l'adaptateur sans l, veuillez contacter votre revendeur et demander de l'aide.
6. L'adaptateur sans I est un apparéil électrique et vous devez cesser immédiatement son ulisaon si est mouillé pour une raison quelconque. Contactez un électricien qualie pour toute aide supplémentaire.

II. Installaon

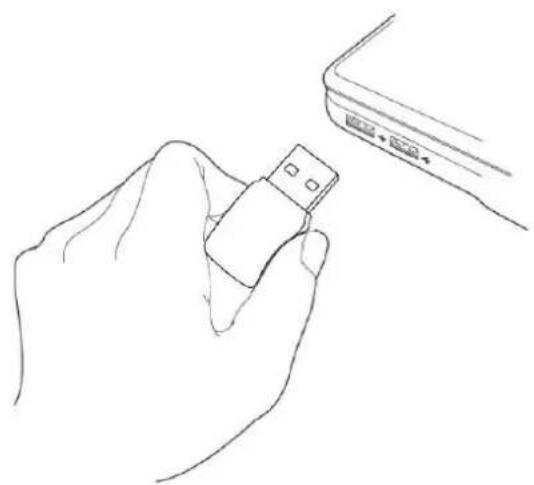

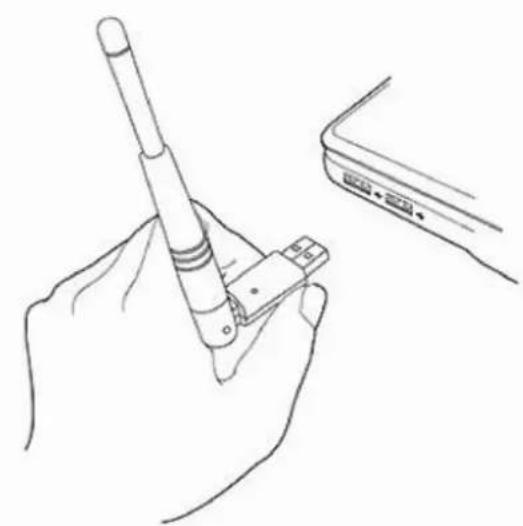

1. Allumez votre ordinateur et insérez l'adaptateur USB dans un port USB libre de votre ordinateur.

Ne forcez jamais pour insérer l'adaptateur USB.

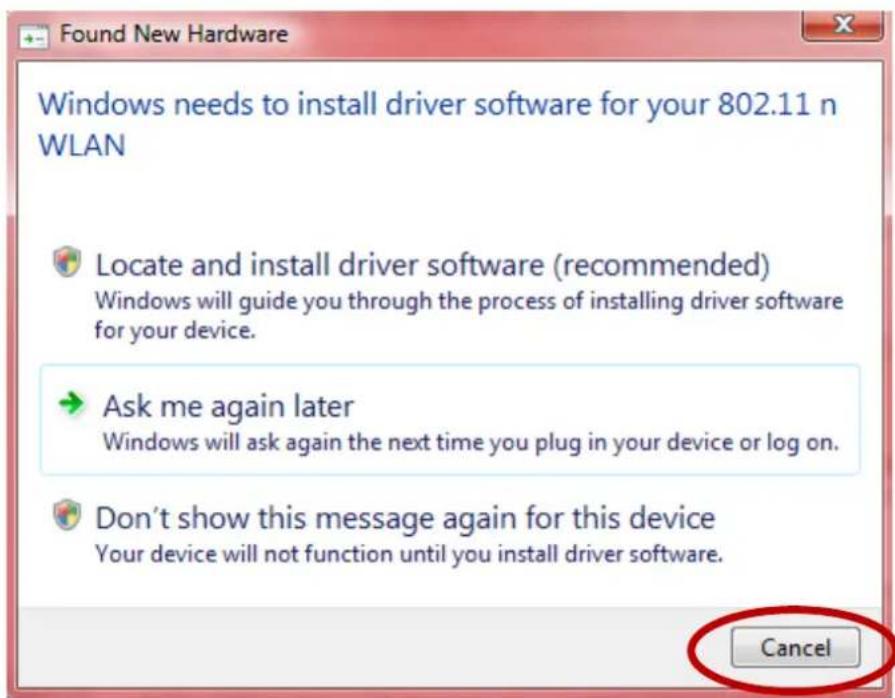

1. Si une fenêtre Assistant nouveau matériel/Installaon de pilote s'ache comme illustré ci-contre, cliquez sur "Annuler" ou "Fermer".

1. Insérez le CD-ROM inclus dans le lecteur de CD de votre ordinateur.
2. Pour les ulisateurs de Windows, l'assistant d'installaon s'ache. Pour les ulisateurs de Mac, le dossier « Mac » du CD s'ache. Les pilotes Linux sont également inclus dans le dossier « Linux »

Si le CD ne s'exécute pas automaquement ou si vous avez télécharge l'assistant d'installaon, veuillez ouvrir le dossier « Autorun », « Mac » ou « Linux » sur le CD, respecvement pour Windows, Mac ou Linux. Les instrucons pour Linux ne sont pas inclues.

1. Merci de suivre les instrucons relaves à votre système d'exploitation au chapitre approprié.

III. Windows

III-1. Installaon du pilote

Si le CD ne s'exécute pas automaquement, veuillez ouvrir le dossier « AutoRun » et exécuter le chier « Autorun.exe » pour lancer l'assistant d'installaon.

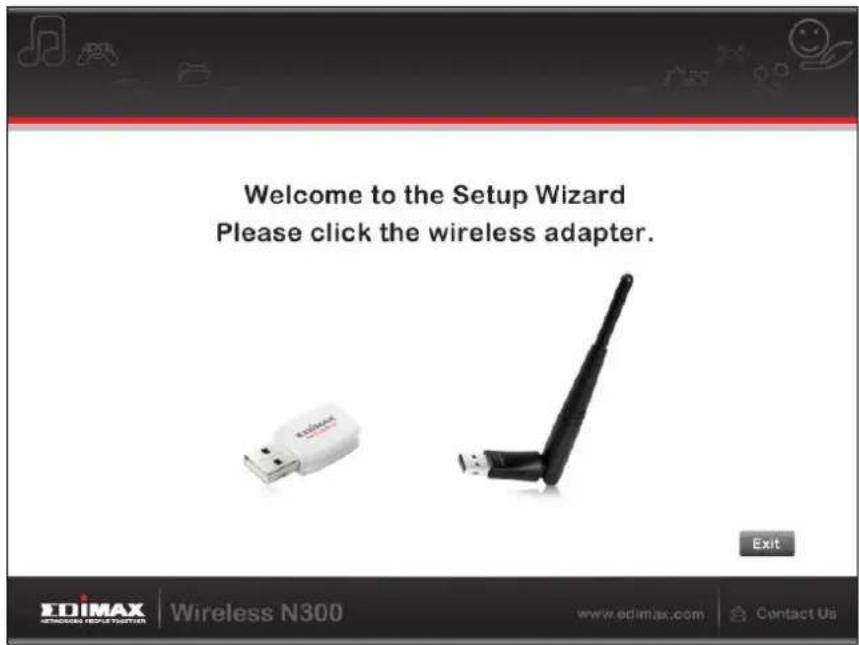

1. Cliquez sur l'adaptateur USB sans I EW-7722UTn V2/EW-7612UAn V2 pour connuer.

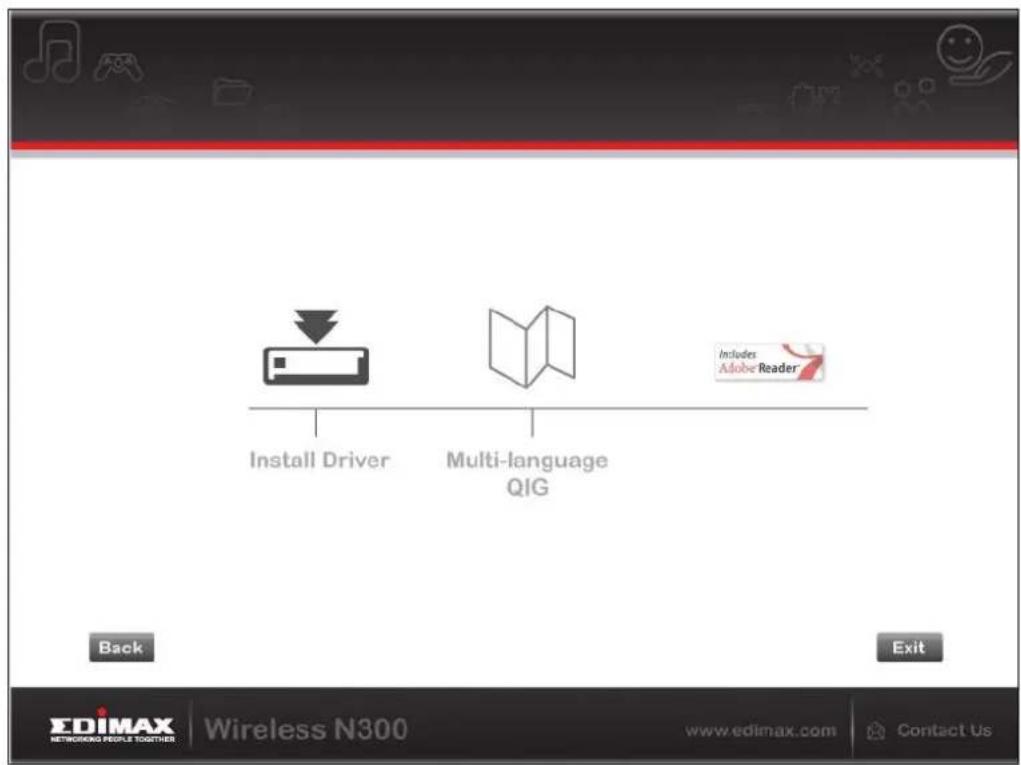

1. Cliquez sur « Install Driver » (Installer le pilote) pour installer les pilotes de votre EW-7722UTn V2/EW-7612UAn V2.

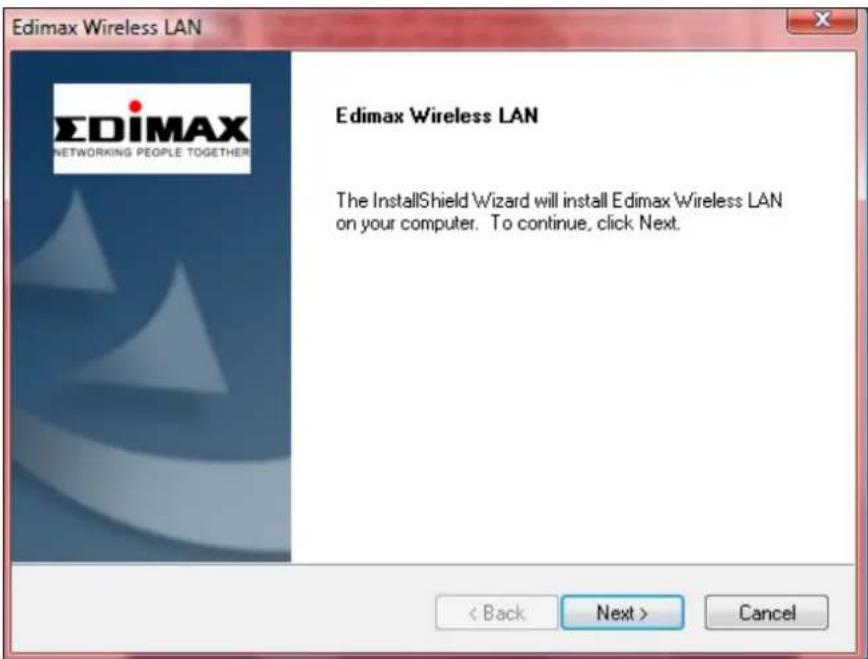

1. Veuillez aendre que l'assistant d'installaon soit prêt, puis cliquez sur "Suivant" pour connuer.

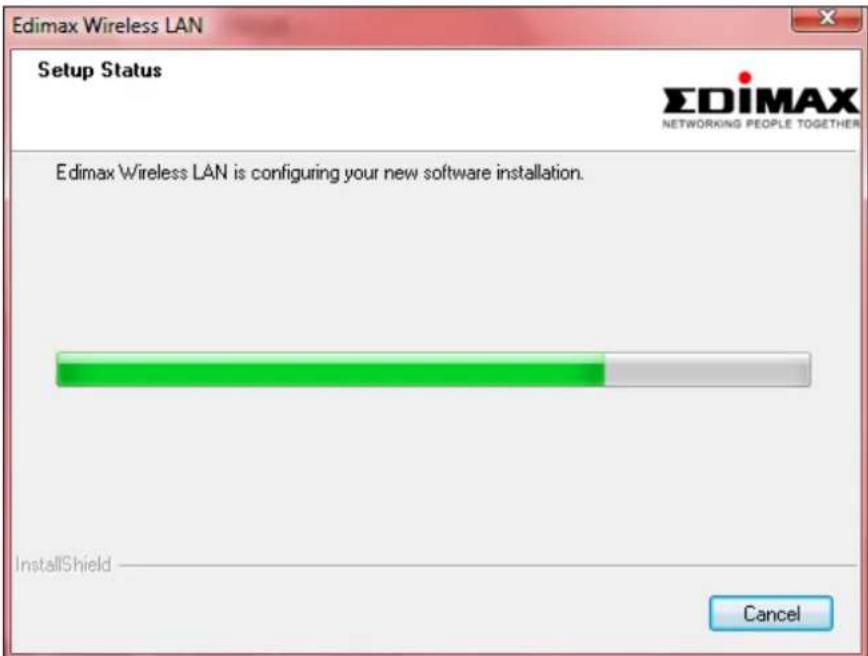

1. Veuillez paenter pendant l'installaon du pilote.

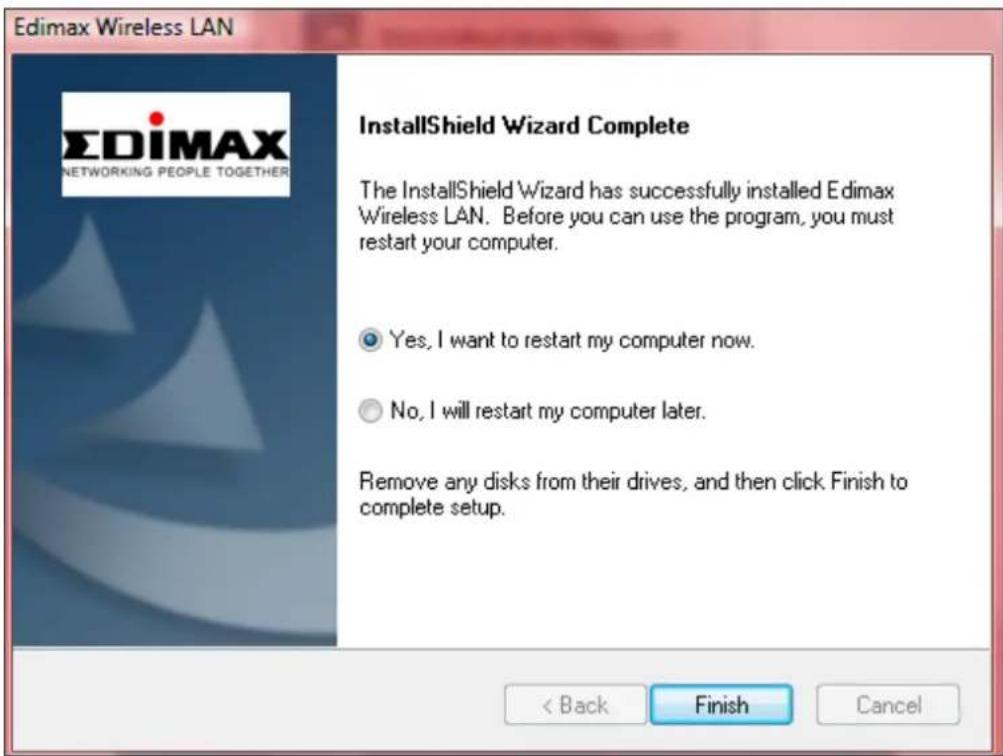

1. Avant de pouvoir uliser l'adaptateur sans l, vous doivent rédemarrer cette ordinateur. Lorsque l'installon est terminée, il vous sera demandé si vous souhaitez rédemarrer l'ordinateur tout de suite ou plus tard. Cliquez sur "Terminer" pour connuer.

6. Cliquez sur "Quier" pour quier l'assistant d'installaon.

Le GIR mullingue est également inclus sur le CD-ROM. Pour l'ouvrir, cliquez sur « GIR mullingue »

1. ÀpRES le redémarrage de votre ordinateur, votre EW-7722UTn V2/EW-7612UAn V2 sera installé et prét à fonconner. Veuillez désacver tout autre adaptateur sans l comme indiquédans V. Désacvaon des adaptateurs réseau. Ensuite, les ulisateurs Windows peuvent se connecter à un réseau Wi-Fi disponible comme d'habitude. Pour savoir comment faire, veuillez consulter VI. Ulisaon de l'adaptateur.

III-2. Désinstallaon du pilote

III-2-1. Windows XP/Vista/7

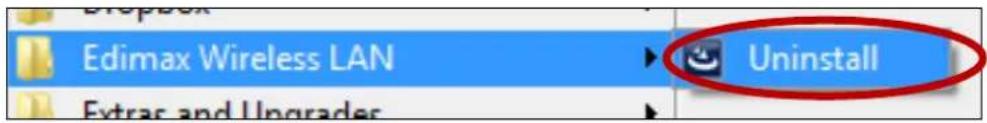

1. Allez dans Demarrer > Programmes > Edimax Wireless LAN > Désinstaller

2. Suivez les instructions sur l'écran. Un assistant de désinstallaon vous guiderà travers la procédure.

III-2-2. Windows 8/8.1

1. Eectuez un cli c droit sur l'ecran « Demarrage » et cliquez sur I'icone « Toutes les applicaons » en bas a droite.

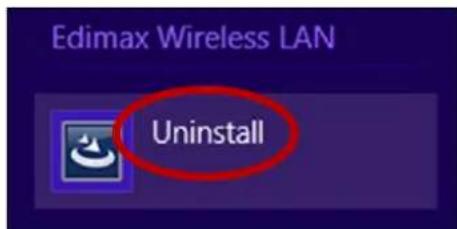

1. Repérez la catégorie Edimax Wireless LAN, séleconnez « Désinstaller » et suivez les instrucons sur l'écran.

IV-1. Installaon du pilote

Assurez-vous de téléconner le bon chier pour votre version de Mac OS. Pour vérier votre version de Mac OS, cliquez sur le logo Apple en haut à gauche du bureau et allez dans « À propos de ce Mac ».

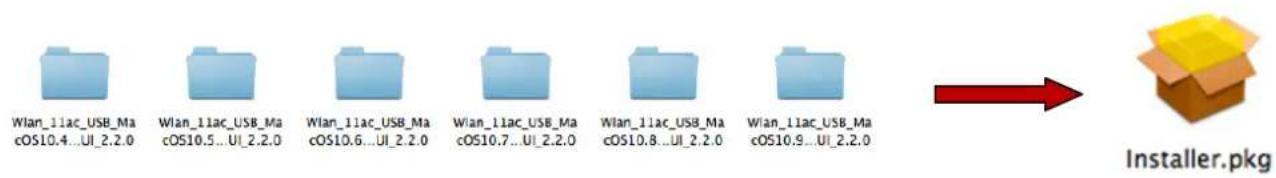

1. Ouvrez le dossier « Wlan_11ac_USB_MacOS10... » pour votre version de Mac OS X (10.4 - 10.9) et eectuez un double clic sur le chier « Installer.pkg » pour ouvrir l'assistant d'installaon du pilote.

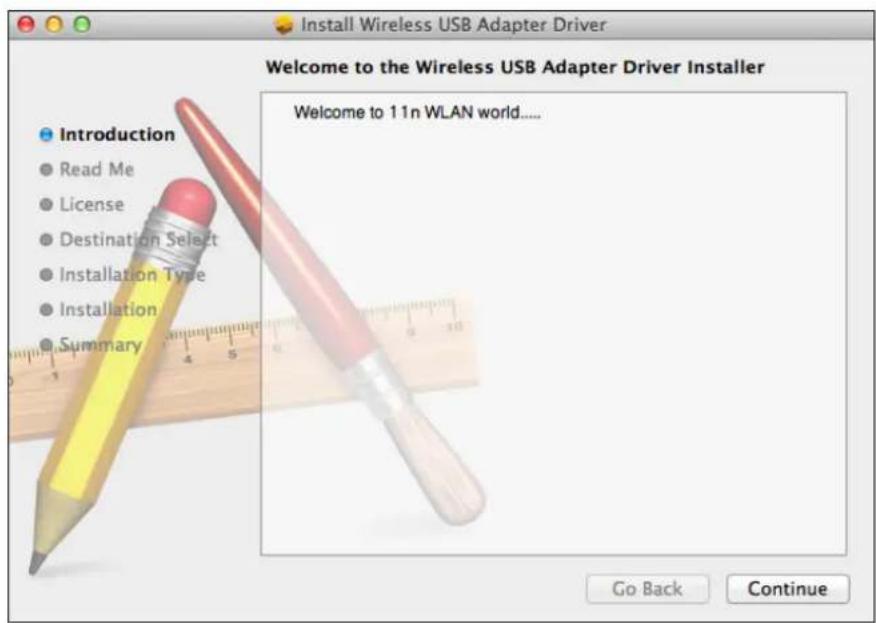

1. Cliquez sur « Connuer » pour passer à l'étape suivante.

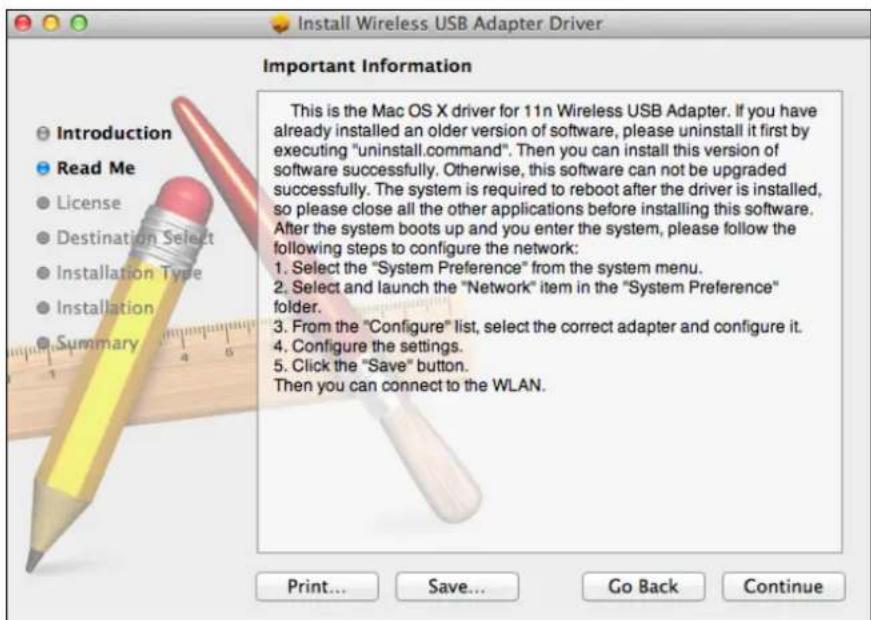

1. L'écran suivant ache des informaons importantes que vous doivent lire aenvement (après l'installaon du pilote, vous doivent acver l'adaptateur sans I dans « Préférences système → Réseau »). Vous pouvez cliquer sur « Imprimer » ou « Enregistrer » pour imprimer/enregistrer ces informaons au besoin ; les instrucons sont répétées à l'Étape 13). Cliquez sur « Connuer » lorsque vous seront prêt à connuer.

Si une ancienne version du logiciel est déjà installée sur votre ordinateur, veuilles la désinstaller avant de connuer.

1. Séleconnez une langue et cliquez sur « Connuer » pour installer le pilote.

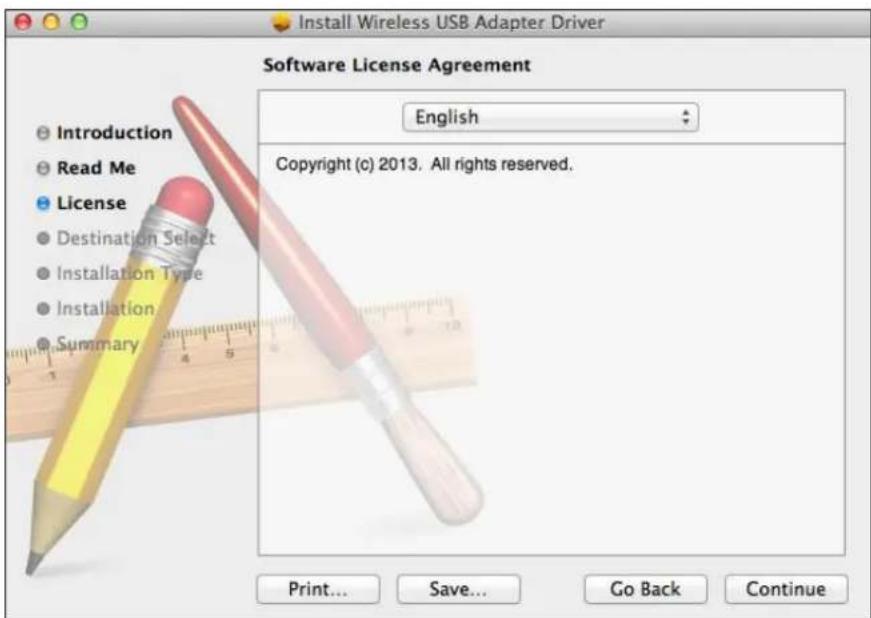

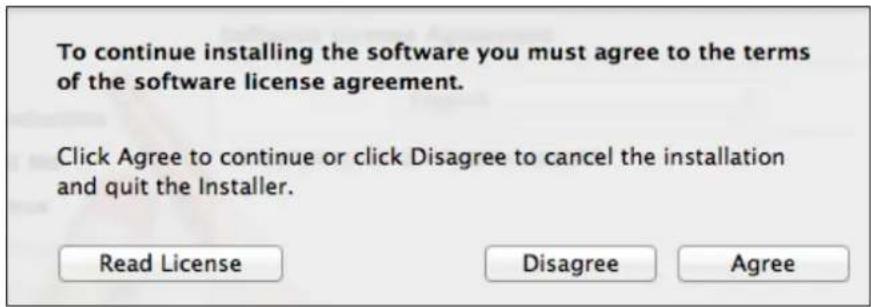

1. Pour lire la licence du logiciel, cliquez sur « Lire licence » et cliquez sur « Accepter » pour conrmer que vous acceptez les conditions. Vous devez accepter les conditions pour connuer l'installaon du logiciel.

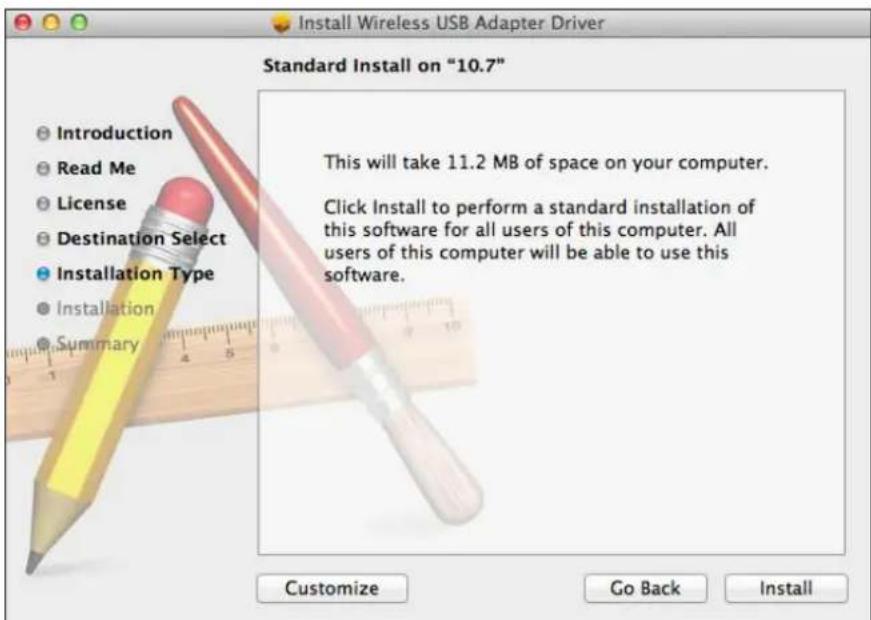

1. Cliquez sur « Installer » pour installer le pilote.

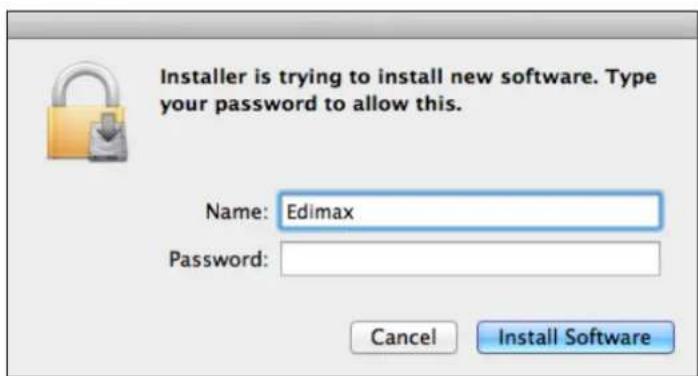

1. Il peut vous être demandé de saisir votre mot de passée système/administrateur avant de commencer l'installaon. Saisissez votre mot de passer et cliquez sur « Installer le logiciel »

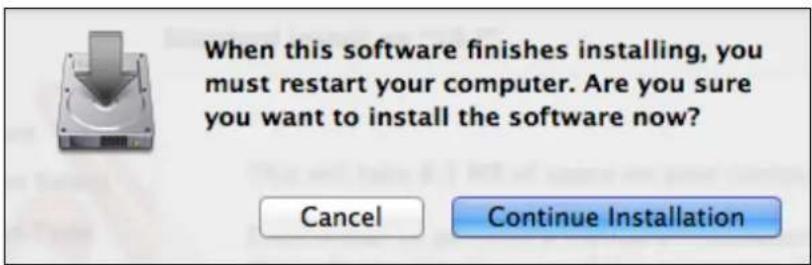

1. Il vous sera demandé de redémarrer votre ordinateur à la n de l'installaon. Cliquez sur « Connuer l'installaon » pour connuer.

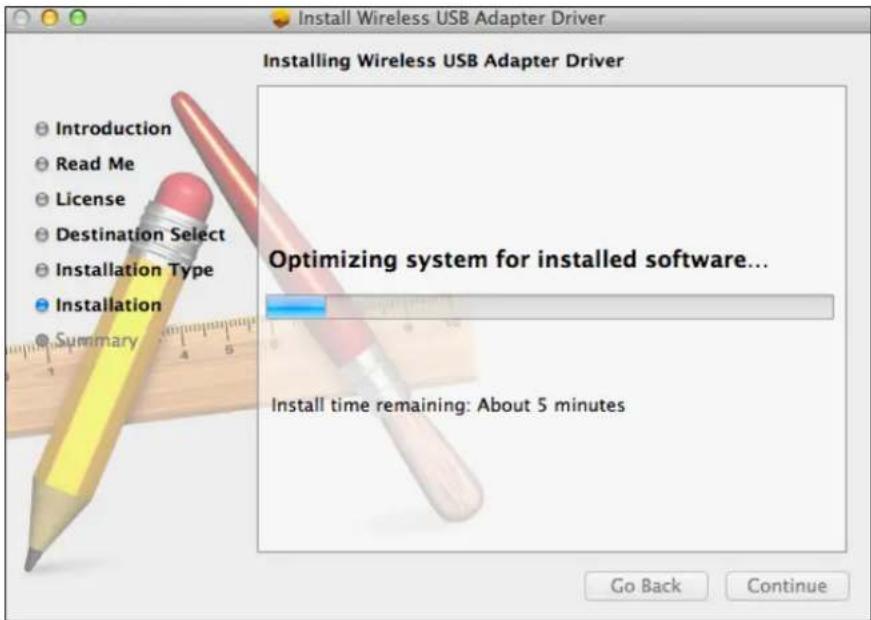

1. Veuillez paenter pendant l'installaon du pilote.

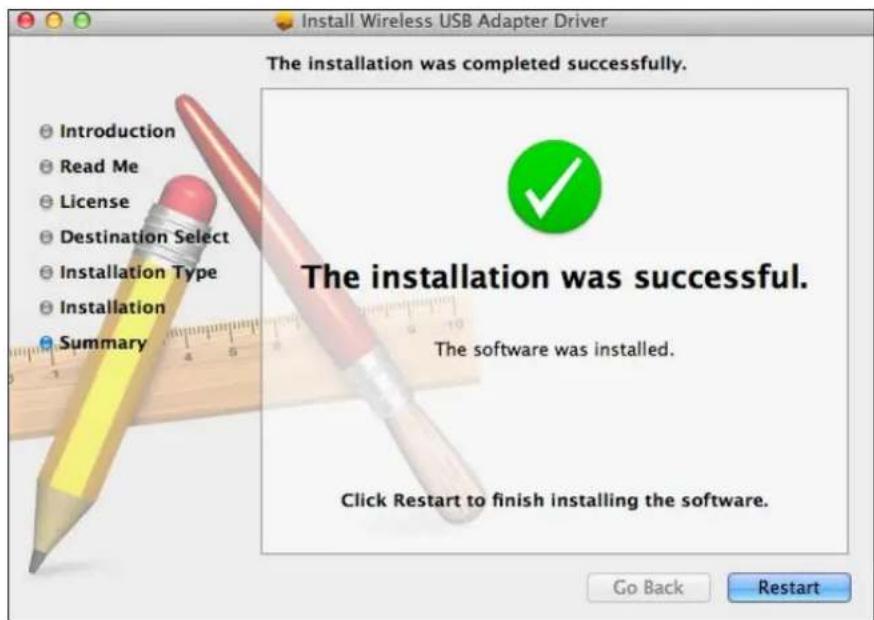

10. Lorsque l'installaon est terminée, vous verrez l'écran suivant qui vous informera que « L'installaon a été reussie ». Cliquez sur « Redémarrer » pour redémarrer votre ordinateur.

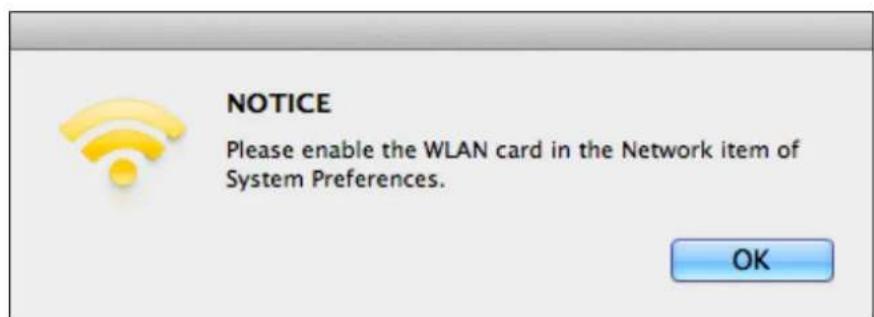

11. Lorsque l'adaptateur est connecté à votre ordinateur (après le redémarrage du système), l'ulitaire sans l's'ouvre automaquement. Cependant, si vous voyagez l'avis ci-dessous, vous devez acver l'adaptateur dans « Préférences système » Réseau » comme indiqué aparavant au point IV-1. Installaon du pilote Étape 3.

Si I'ulitaire ne s'ouvre pas, vous pouvez l'ouvrir à parr du menu « Applicaons » sur votre Mac.

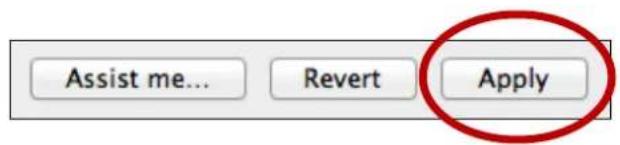

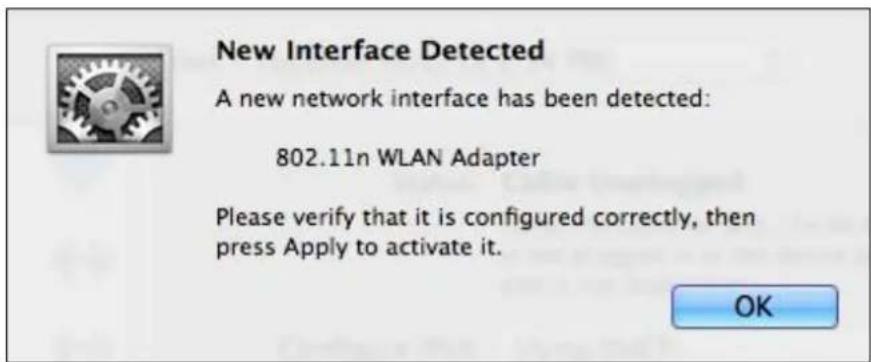

12. Allez dans « Préférences système → Réseau » et une fenêtre s'ouvrira pour indiquer qu'une nouvelle interface a été détectée. Cliquez sur « OK » pour fermer la fenêtre et cliquez sur « Appliquer » en bas à droite du panneau « Réseau »

1. Veuillez ensuite désacver tout autre adaptateur sans l comme indiqué dansV. Désacvaon des adaptateurs réseau. Les ulisateurs Mac peuvent alors se connecter à un réseau Wi-Fi à l'aide de l'ulitaire fourni. Pour savoir comment faire, veuillez consulter VI. Ulisaon de l'adaptateur.

IV-2. Désinstallaon du pilote

Assurez-vous de seleconner le dossier correct pour votre version de Mac OS. Pour vérier votre version de Mac OS, cliquez sur le logo Apple en haut à gauche du bureau et allez dans « À propos de ce Mac »

1. Ouvrez le dossier « Wlan_11ac_USB_MacOS10... » pour votre version de Mac OS X (10.4 - 10.9).

Wlan_11ac_USB_Macos10.4...UI_2.2.0

Wlan_11ac_USB_Ma
cOS10.5...U1_2.2.0

Wlan_11ac_USB_Macos10.6..UI2.2.0

Wlan_11ac_USB_Ma
cOS10.7..Ul2.2.0

Wlan_11ac_USB_Ma
cOS10.8...UI_2.2.0

Wlan_11ac_USB_Ma
cOS10.9...Ul2.2.0

1. Eectuez un double cigc sur le chier « Uninstall.Command » et suivez les instrucons sur l'écran.

Installer pkg

Utility_release.txt

V. Désacvaon des adaptateurs réseau

Pour vous assurer que votre adaptateur USB sans l peut fonconner correctement, il est recommendé de désacver tout autre adaptateur réseau sans linstallé sur l'ordinateur. Si vous ne savez pas comment faire, vous pouvez consulter le manuel de votre ordinateur ou suivre les conseils ci-dessous.

V-1. Windows XP

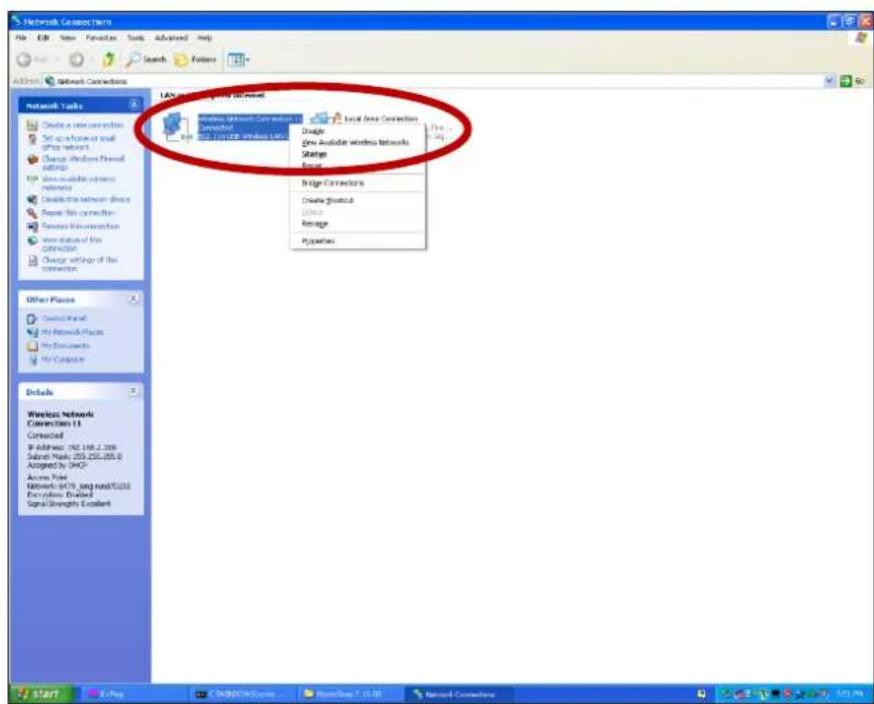

Allez dans Demarrer > Panneau de conguraon > Connexions reseau. Eectuez un clic droit sur votre adaptateur sans I et seleconnez « Désacver »

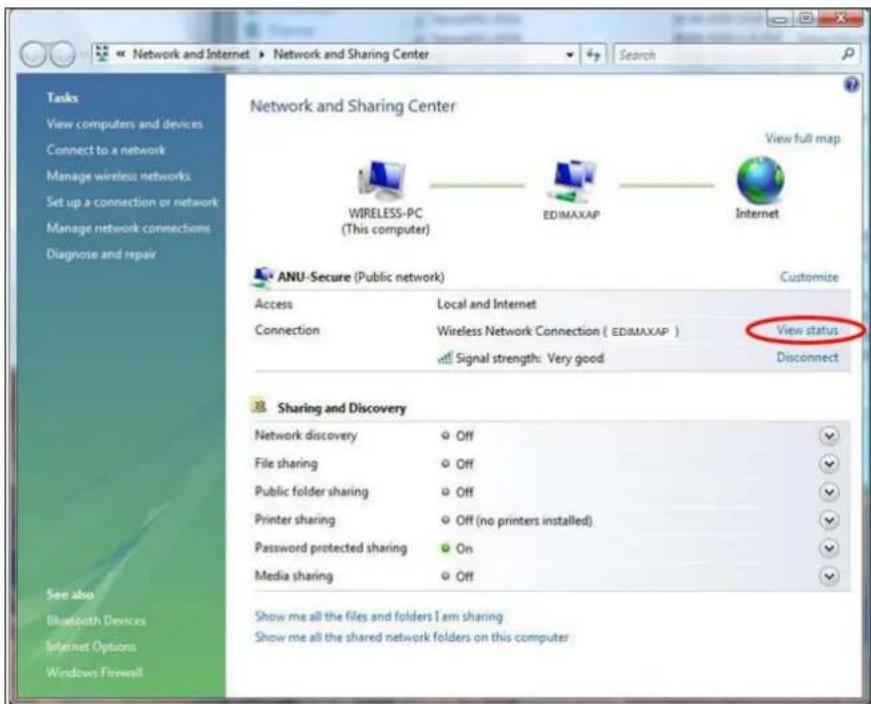

V-2. Windows Vista

Allez dans Demarrer > Panneau de conguraon. Cliquez sur Acher l'etat et la geson du réseau > Acher l'etat et cliquez sur Désacver.

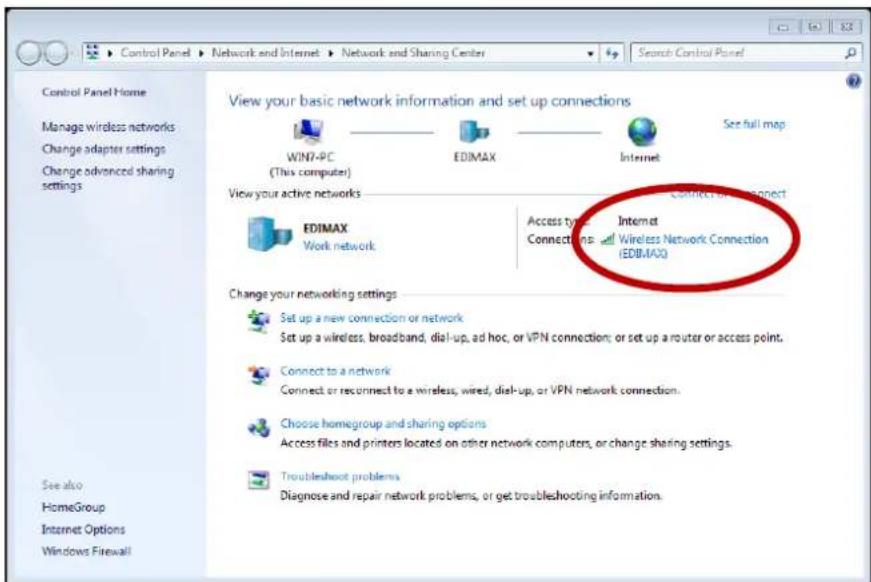

V-3. Windows 7

Allez dans Demarrer > Panneau de conguraon. Cliquez sur Acher I'etat et la geson du reseau > Connexion reseau sans I et cliquez sur Désacver.

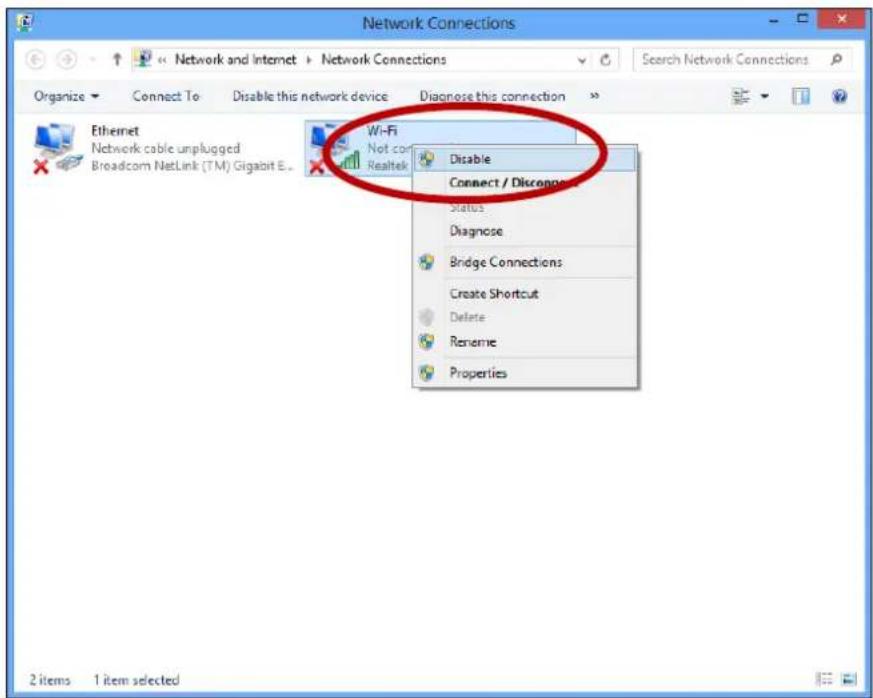

V-4. Windows 8/8.1

1. Passez en mode bureau en cliquant en bas à gauche de l'écran de démarrage de Windows 8/8.1. Passez ensuite à Explorateur de chiers > (clic droit) Réseau > Propriétés > Modier les paramètres de la carte.

2. Ectuez un cli c roit sur votre adaptateur sans I et seleconnez « Désacver »

V-5. Mac

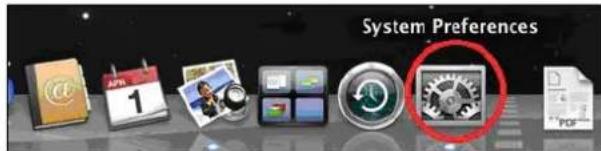

1. Séleconnez « Préférences système » dans le dock.

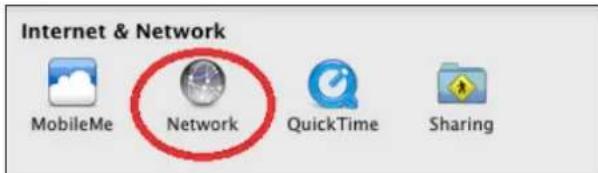

1. Dans « Préférences système », séleconnez « Réseau »

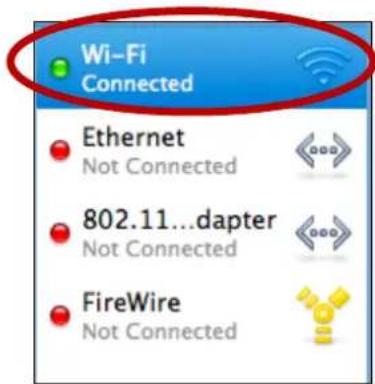

1. Toutes vos connexions reseau seront achees, comme illustré ci-dessous. Seleconnez « Wi-Fi » dans le panneau de gauche.

1. Cliquez sur « Désacver Wi-Fi » dans le panneau principal.

VI. Ulisaon de l'adaptateur

Après avoir installé le pilote et, le cas échéant, désacvez les autres adaptateurs sans I (voir V. Désacvaon des adaptateurs réseau), les ulisateurs Windows peuvent se connecter au réseau Wi-Fi comme d'ahbitude (voir ci-dessous). Les ulisateurs Mac doivent se connecter à un réseau Wi-Fi à l'aide de l'ulitaire fourni, comme décrit en VI-2. Mac

VI-1. Windows

Voici un exemple de connexion à l'aide de Windows Vista - la procédure peut varier légrement pour les autres versions de Windows.

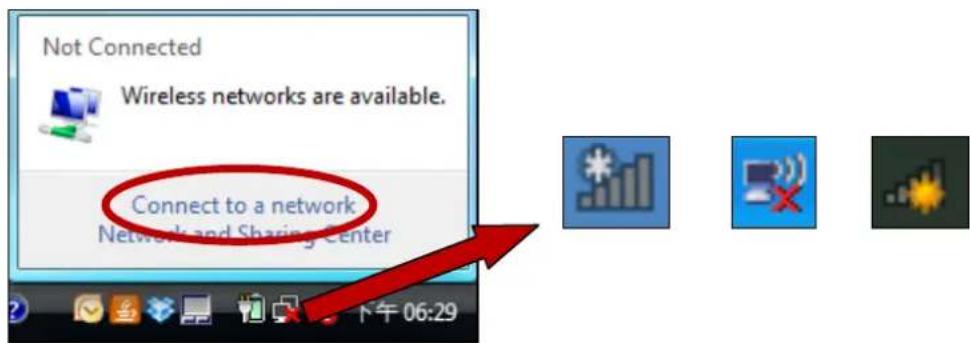

1. Cliquez sur l'icone réseau(examples ci-dessous) dans la zone de nocaon et seleconnez « Connexion à un réseau »

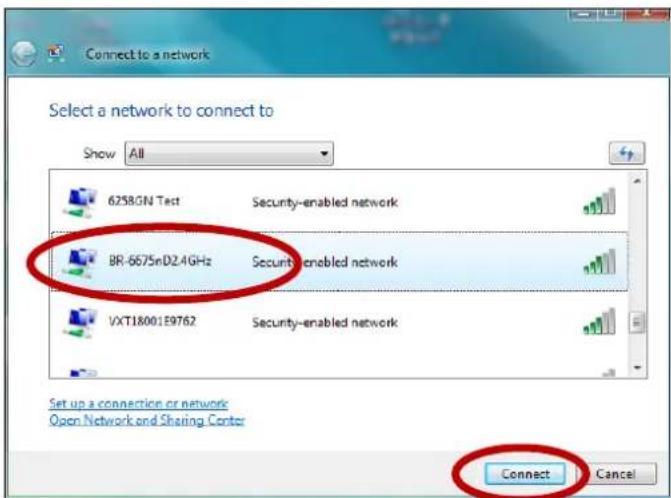

1. Recherche le SSID de votre réseau Wi-Fi, puis cliquez sur « Connecter » Si vous avez déni un mot de passer pour votre réseau, il vous sera demandé de le saisir.

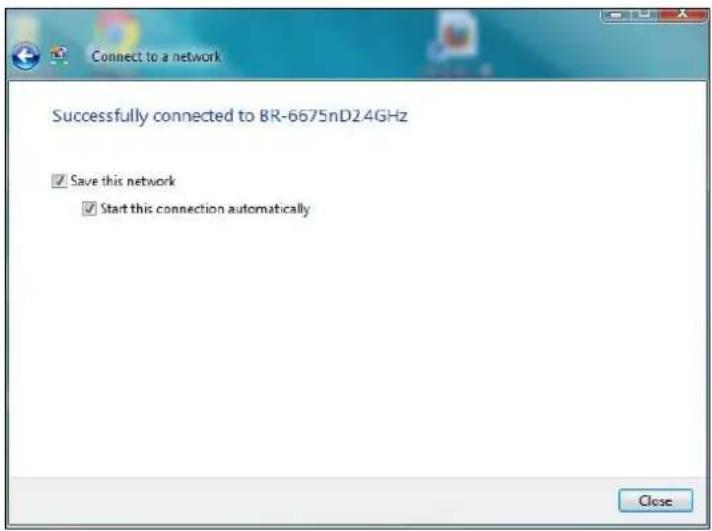

1. ÀpRES avoir saisi correctement votre mot de passer, la connexion à votre réseau Wi-Fi sera réussie.

VI-2. Mac : Connexion à un réseau Wi-Fi

1. L'ulitaire sans l's'ouvre automaquement lorsque l'adaptateur est connecté à votre ordinateur.

Si l'ulitaire ne s'ouvre pas, vous pouvez l'ouvrir à parr du menu « Applicaons » sur votre Mac.

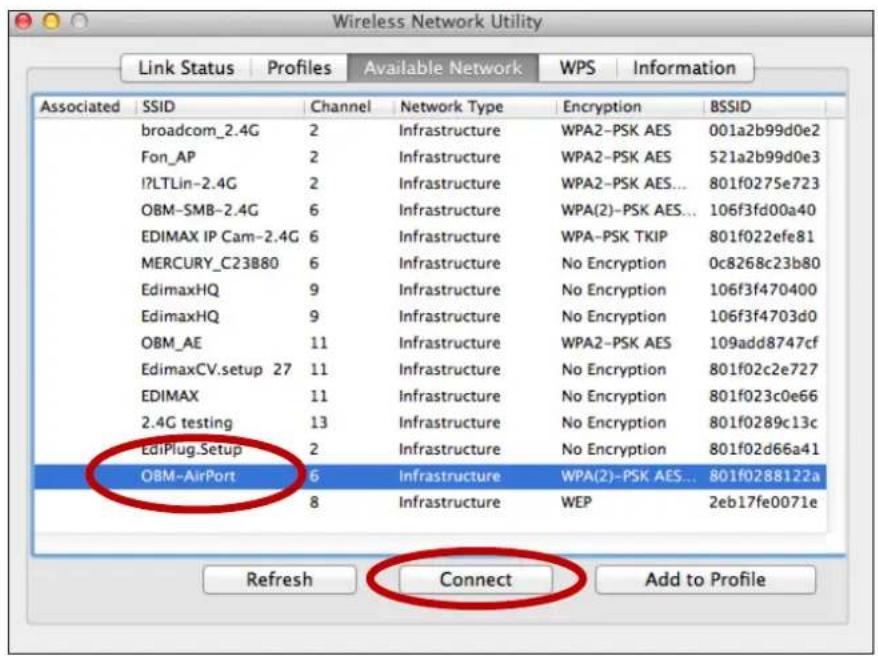

1. Cliquez sur l'onglet « Réseau disponible » dans l'ulitaire sans I. Séleconnez un réseau Wi-Fi auquel se connecter et cliquez sur « Connexion »

1. Saisissez le mot de passer (clé réseau) pour le réseau Wi-Fi, conrrmez le mot de passer (clé réseau) au-dessous, puis cliquez sur « OK »

1. ÀpRES avoir saisi votre mot de passer, la connexion à votre réseau Wi-Fi sera réussie. Un récapitulaf de la connexion sera ache dans la page « État du lien » comme indiqué ci-dessous.

VI-3. Mac : Ulitaire sans I

L'ulitaire sans l'ore des foncons pour la surveillance et la conguraon de votre connexion. Parcourez l'ulitaire sans l'en ulisant le menu en haut de la fenetre.

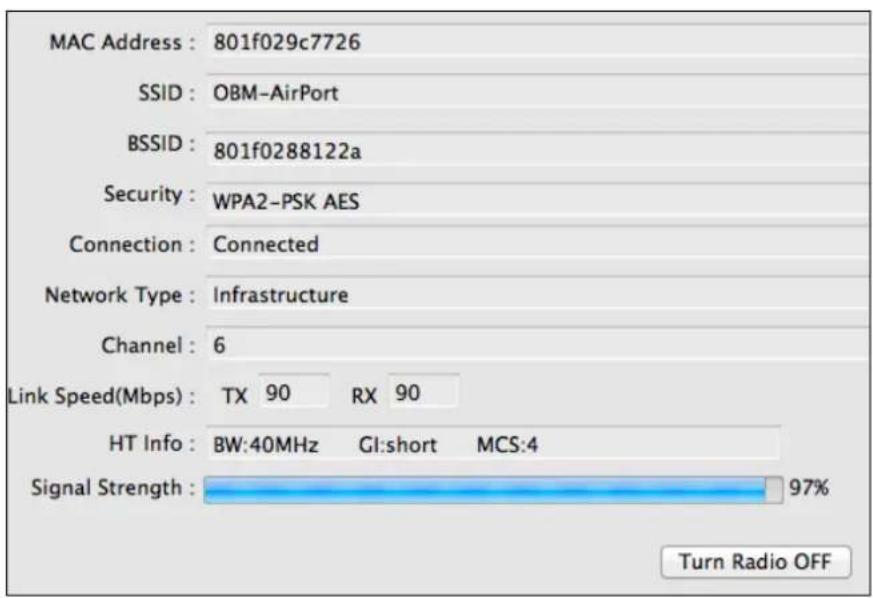

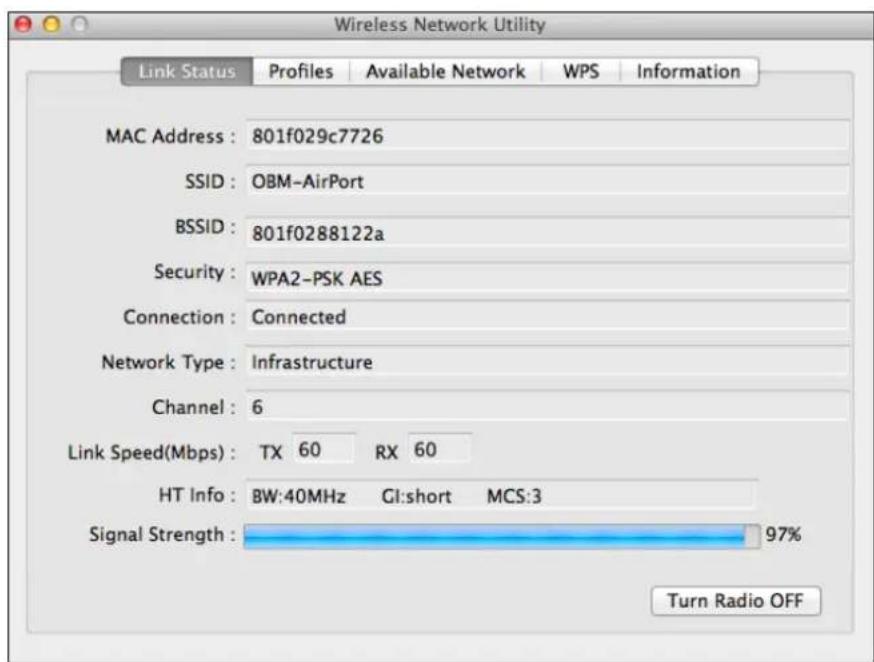

VI-3-1. État du lien

La page « État du lien » ache les informaons concernant la connexion sans l'actuelle.

Désacver radio

Désacve le signal radio sans I de l'adaptateur.

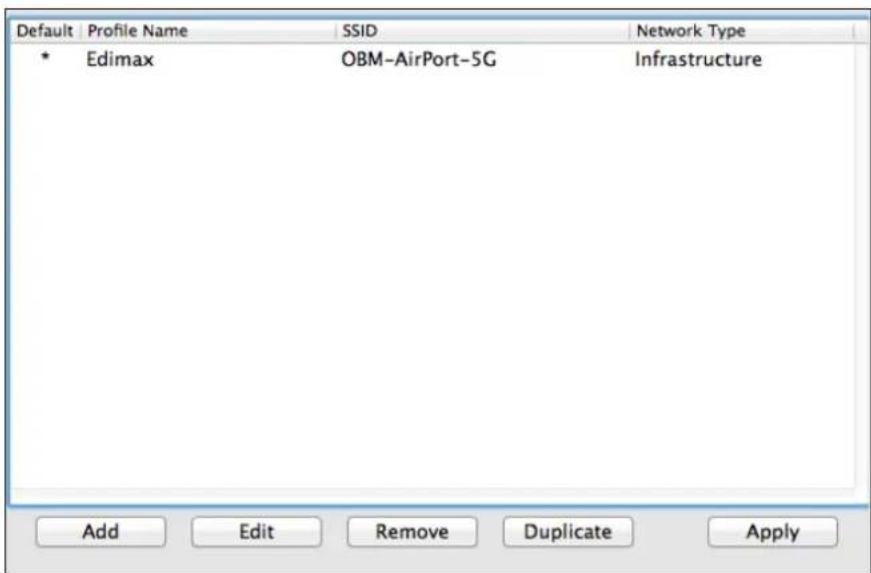

VI-3-2. Prols

L'écran « Prols » vous permet de sauvegarder diérents paramètres de connexion Wi-Fi dans des « Prols ». Les prols existants sont indiqués dans la « Listé des prols »

Ajouter	Ouvre une nouvelle fenêtre pour ajouter manuellement un nouveau prola.
Modier	Modie un prola existant.
Supprimer	Supprimer un prola existant (séléconné).
Répliquer	Répliquer le prola séléconné.
Appliquer	Enregistrrer toutes les modicaons.

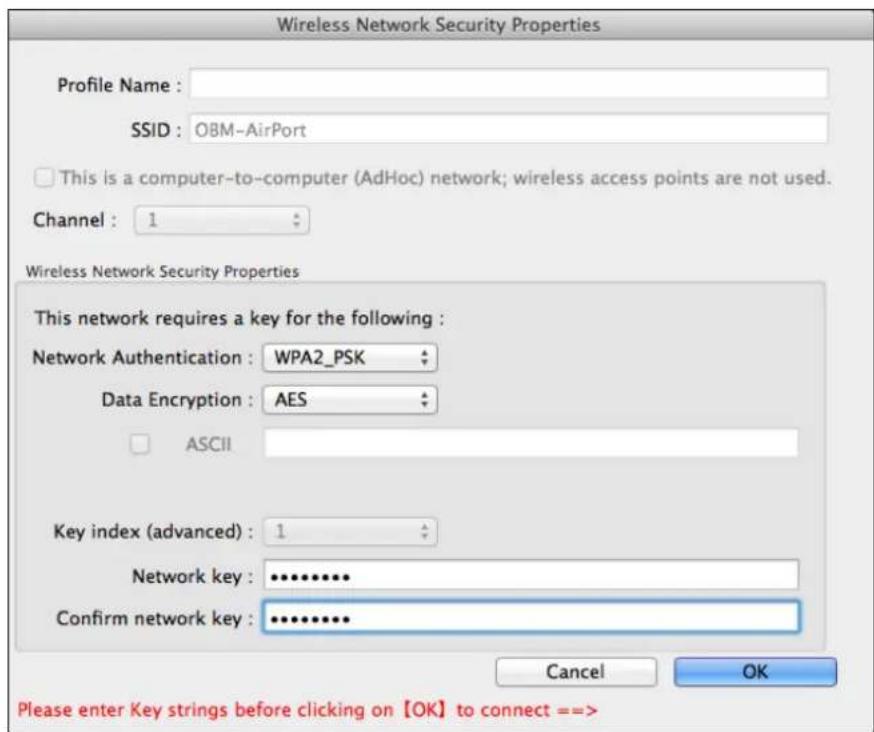

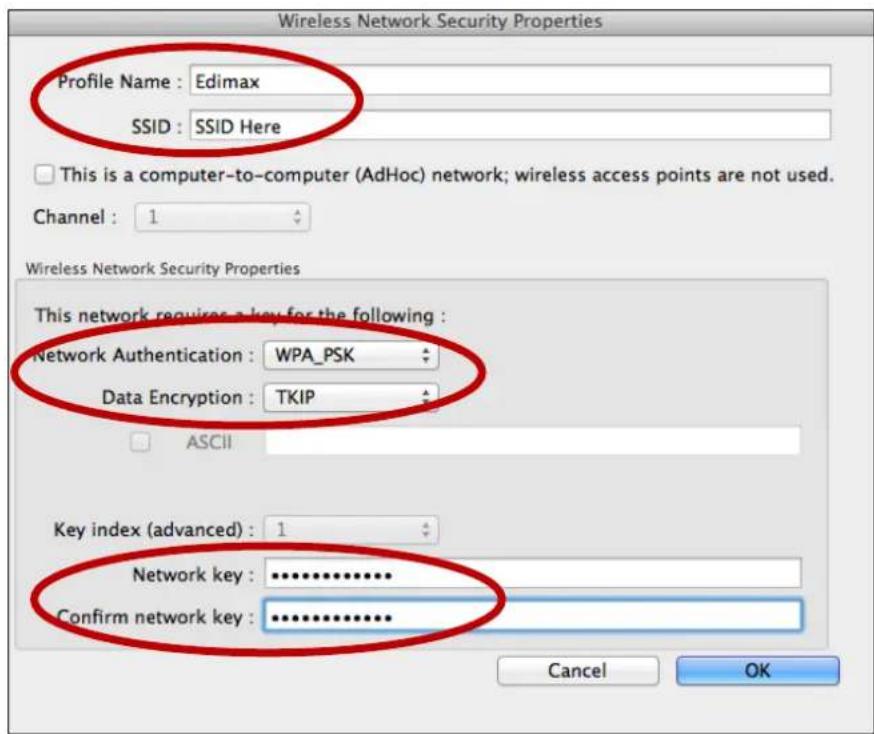

Ajouter un prol

Lorsque vous seleconnez « Ajouter», une nouvelle fenêtre s'ouvre. Saisissez un nom de prol et un SSID, avec les informaons de sécurité, puis cliquez sur « OK ».

Vous pouvez aussi ajouter un nouveau prol sur l'écran « Réseau disponible ».

Les réseaux ad hoc sont également pris en charge. Cochez la case « Ceci est un réseau ordinateur à ordinateur (ad hoc) » et seleconnez un canal.

Nom du prol	Saisir un nom de référence pour le prol.
SSID	Saisir manuellement le SSID à uliser pour ce prol.
Authencaon réseau	Séleconner le type d'authencaon réseau à uliser par le SSID spécifique.
Cryptage des données	Séleconner le type de cryptage des données à uliser par le SSID spécifique.
Clé réseau	Saisir la clé réseau/le mot de passer pour le SSID spécifique.
Conrmer la clé réseau	Conrmer la clé réseau/le mot de passer pour le SSID spécifique.

VI-3-3. Réseau disponible

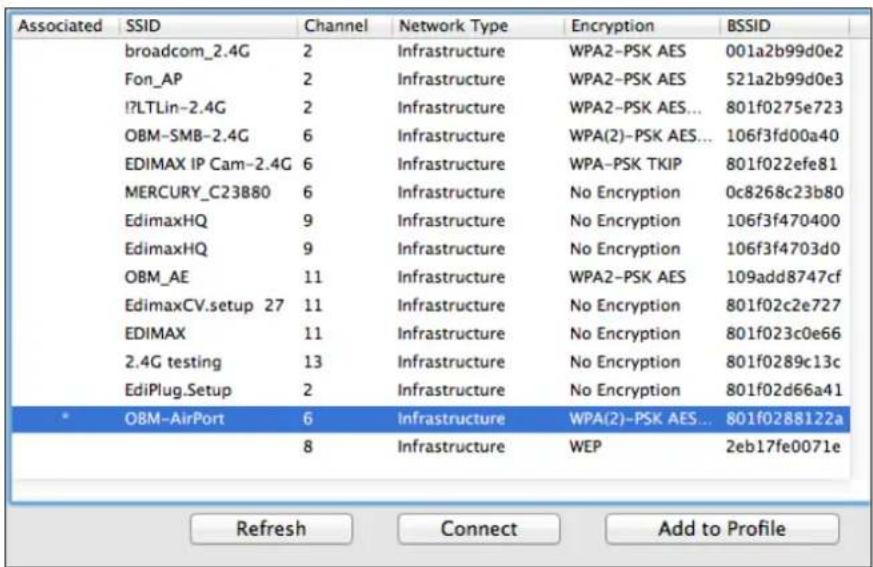

L'écran « Réseau disponible » ache une liste de tous les réseau Wi-Fi disponible à portée ainsi que diérentes catégories d'informaons sur chaque réseau.

Actualiser	Rafraîchit la liste des réseaux sans l disponibles.
Connexion	Se connecte à un réseau sans l séleconner.
Ajouter au prol	Ulise un réseau sans l séleconné pour creator un nouveau prol (voir VI-3-2. Prols).

VI-3-4.WPS

L'installaon Wi-Fi protégée est une alternave simple pour étabrir des connexions entre les appareils compatibles WPS. La plupart des routeurs et points d'accès sans l'intègrent une touche WPS qui acve le WPS sur l'ordinateil. Lorsque la foncon WPS est acvée de manière correcte et en respectant les délais pour deux appareils compatibles, ces derniers établissant automaquement une connexion entre eux.

La foncon WPS peut aussi être acvée à l'aide de l'interface web ulisateur de l'appareil qui possède le même eet que l'appui sur la touche WPS (aussi appelée « PBC » ou « conguraon bouton-poussoir »).

La foncon WPS code PIN est une variaon de la foncon WPS qui peut etre acvee a parr de l'interface web ulisateur d'un appeareil et qui inclut l'ulisaon d'un code PIN entre les deux appeareils pour l'idencaon et la vercicaon.

La page « WPS » ache les informaons sur la connuazon sans l protégée (WPS) et inclut une liste des routeurs ou points d'accès WPS disponibles. Les instrucons pour la connuazon de la foncon WPS PBC et WPS code PIN sont incluses ci-dessous, suivies d'une descripon de chaque élément sur cee page :

PBC: Conguraon bouton-poussoir

Le EW-7722UTn V2/EW-7612UAn V2 ne dispose pas d'une touche WPS physique mais la connuazon du bouton pouvoir WPS peut etre eectuée a parr de cee page en suivant les etapes ci-dessous :

1. Appuyez sur le bouton WPS de votre routeur/point d'accès sans I pendant la durée nécessaire pour acver la foncon WPS.

Merci de consulter les instrucons de votre apparéil sans l pour savoir combien de temps vous doiventmaintenir enforcé le bouton WPS an d'acver la foncon WPS.

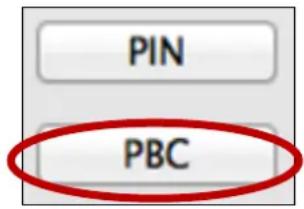

1. Dans un décai de deux minutes, cliquez sur le bouton « PBC » en bas à gauche de la page « WPS ». L'adaptateur sans I'étabira une connexion avec votre routeur/point d'accès sans I.

WPS code PIN

La foncon WPS code PIN inclut l'ulisaon supplémentaire d'un code PIN entre les apparêils. Cee opon est ule à des ns d'idencaon et de véricaon dans les environnements sans I surpeuplés avec de nombreux routeurs/point d'accès/appareils sans I.

1. Le code PIN de l'adaptateur sans I est indiqué au centre, au bas de la page « WPS » à côté de « PIN ». Allez sur l'interface web ulisateur de votre routeur/point d'accès sans I et saisissez le code PIN de l'adaptateur sans I à l'emplacement correct, puis acvez la foncon WPS code PIN pour votre routeur/adaptateur sans I.

Veuillez consultier les instrucons de votre routeur.point d'accès sans l'ou saisir le code PIN.

1. Dans un délié de deux minutes, séleconnez votre routeur/point d'accès sans l dans la liste « SSID » comme illustré ci-dessous, puis cliquez sur le bouton « PIN » en bas à gauche de la page « WPS ». L'adaptateur sans l étabira une connexion avec votre routeur/point d'accès sans l.

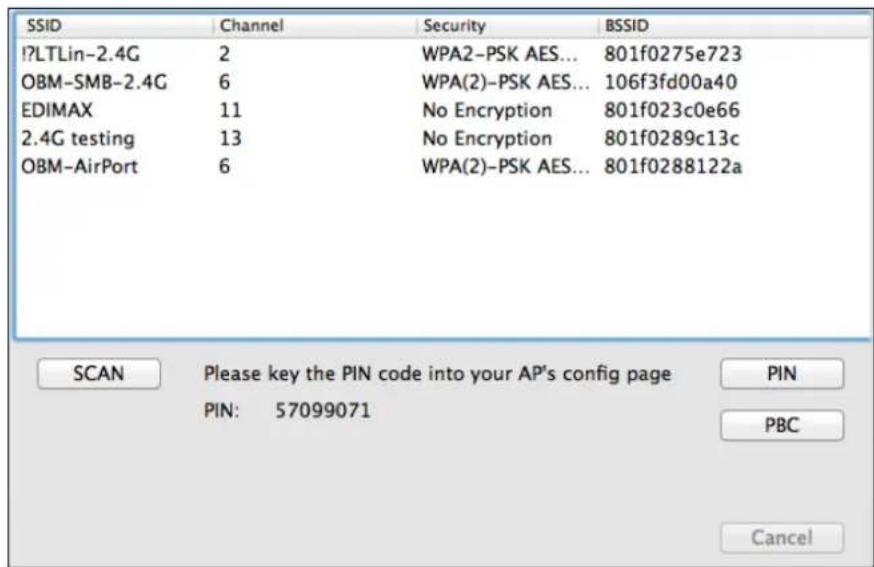

Voici une descripon générale des éléments sur la page « WPS » :

Scan	Rafraîchit la liste des réseaux sans l'instruments.
PIN	Acve la connueraon sans l'adaptateur sans l'adaptateur.
PBC	Acve la connueraon par bouton-poussoir (PBC) WPS sur l'adaptateur sans l'adaptateur.

VI-3-5. Informaons

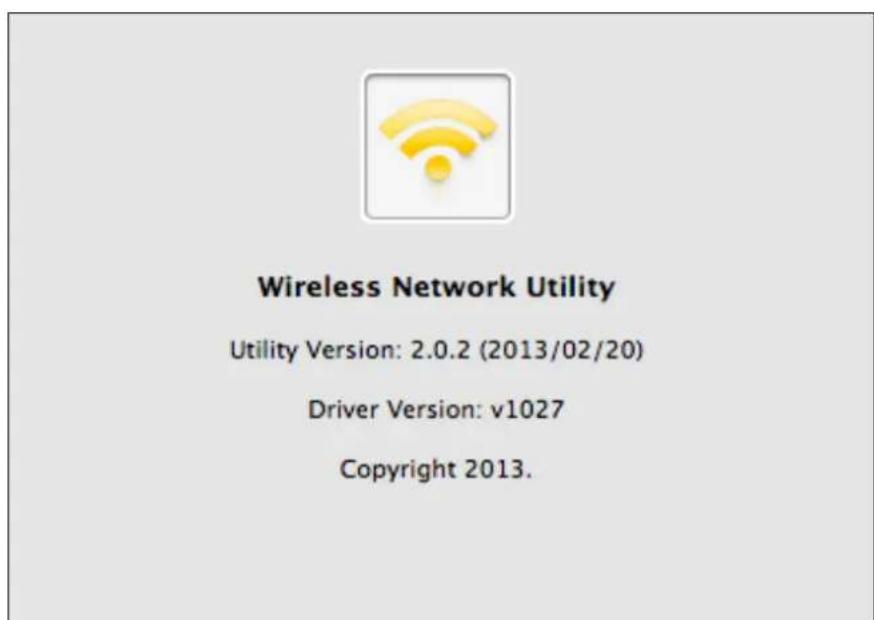

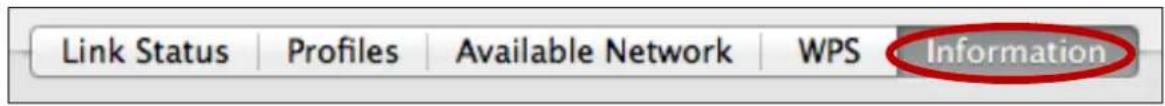

L'écran « Informaons » ache diérentes informaons comme la version de l'ulitaire sans l et la version du pilote.

VI-4. Conguraon WPS

Si vous routeur/point d'accès est compatible WPS (conguraon Wi-Fi protégée), vous pouvez uliser cee méthode pour vous connecter à un réseau Wi-Fi.

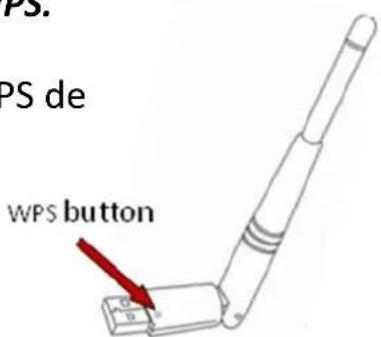

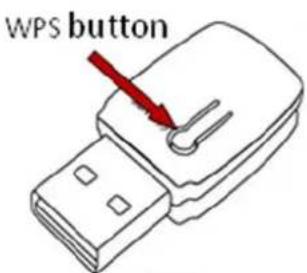

1. Appuyez sur la touche WPS (souvent toucher WPS/ réinitialisaon) sur votre routeur/ point d'accès pour acver la foncon WPS.

Merci de consulter les instrucons de votre routeur/point d'accès sans l pour savoir combien de temps vous devezmaintenir enforcé le bouton WPS an d'acver la foncon WPS.

1. Dans un début de deux minutes, appuyez sur la touche WPS de l'EW-7722UTn V2/EW-7612UAn V2 pour acver sa foncon WPS.

2. Les apparêils établissant alors une connexion.

COPYRIGHT

François: Cet équipement est conforme aux exigences essenelles et autres disposions de la directe 2014/53/EU, 2014/35/EU.
