| Caractéristiques Techniques | Détails |
|---|---|
| Puissance | 1000W |
| Certification | 80 PLUS Gold |
| Modularité | Modulaire |
| Connecteurs | 1 x 24-pin, 2 x 4+4-pin CPU, 4 x 6+2-pin PCIe, 8 x SATA, 6 x Molex |
| Dimensions | 150 x 160 x 86 mm |
| Ventilation | Ventilateur de 135 mm, silencieux |
| Utilisation | Idéal pour les configurations hautes performances et les jeux |
| Maintenance | Vérifier régulièrement la poussière, nettoyer le ventilateur si nécessaire |
| Sécurité | Protection contre les surcharges, courts-circuits et surchauffe |
| Garantie | 3 ans |
| Informations Générales | Compatible avec la plupart des composants PC modernes |
FOIRE AUX QUESTIONS - 1000W Power Zone Be Quiet!
Questions des utilisateurs sur 1000W Power Zone Be Quiet!
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alimentation (PC) au format PDF gratuitement ! Retrouvez votre notice 1000W Power Zone - Be Quiet! et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 1000W Power Zone de la marque Be Quiet!.
MODE D'EMPLOI 1000W Power Zone Be Quiet!
Introduction 23
Consignes de sécurité 23
Caracteristiques de notre nouveau bloc d'alimentation 24
Avantages techniques 25
Compatibilité 26
Installation de votre nouveau bloc d'alimentation 26
Systèmes de sécurité 27
Dépannage 28
Problèmes les plus fréquents 28
Accessoires 29
Consignes d'elimination et de recyclage 29
Garantie* 29
Informations constructeur 30
Droits d'auteur. 31
Données techniques 51
POLSKI
Nous sommes heures que vous ayez besoin d'installer un bloc d'alimentation PowerZone de be quiet! dans votre PC. Nous avons réuni dans ce manuel, que nous avons youlu le plus complet possible, l'ensemble des caractéristiques et spécificités de la gamme PowerZone, afin de répondre par avance à vos premières interrogations.
PowerZone est la toute nouvelle gamme de be quiet!, spécialement conçue pour les joueurs; elle est issue de notre expertise et de notre savoir-faire acquis lors du développement de nos precedentes séries.
Si vous avez d'autres questions, nous vous invitons à prendre contact avec notre service après-vente, dont vous trouverez les coordonnées dans la rubrique « Informations constructeur »
Face à l'évolution des systèmes informatiques, toujours plus puissants, notamment avec l'utilisation de processeurs et cartes graphiques très performants, la puissance nécessaire et le courant consommé, en particulier sur les lignes 12V, ne cesser d'augmenter. Avec la gamme PowerZone, vous bénéficierez de la réserve de puissance nécessaire pour faire fonctionner vos configurations en mode multi cartes graphiques, SLI ou CrossFire.
La gamme PowerZone bénéficia d'un excellent rendementatteignant 88%
2. CONSIGNES DE SECURITE
Avant la première mise en service, nous vous recommendons de dire attentivement ce manuel et d'en observer les consignes. C'est indispensable pour garantir le bon fonctionnement de votre alimentation PowerZone et ainsi vous donner entiere satisfaction
Attention: veuilles utiliser uniquement les câbles fournis avec votre alimentation. Utiliser d'autres câbles peut s'avérer dangereux et peut entraîner des défaillances.
Veillez à ne jamais ouvrir votre bloc d'alimentation. Les composants électroniques qui se trouvent à l'intérieur peuvent être soumis à de haute tensions etmettre en danger votre sécurité. Nous vous rappelons que même une fois débranchés, les composants restent sous tension. C'est la raison pour laquelle seul du personnel habilité et qualifié est autorisé à ouvrir un bloc d'alimentation. Par ailleurs nous vous rappelons que l'ouverture du bloc d'alimentation entraîne l'annulation de la garantie.
- Ne jamais manipuler un bloc d'alimentation avec les mains humides ou mouillées
- Ne pas insérer d'objet dans les orifices ou dans le ventilateur de l'alimentation
- Veuillez notes que votre bloc d'alimentation a ete concu pour fonctionner en interieur, dans un environnement depourvu d'humidite. L'utilisation de votre bloc d'alimentation en extérieur peut conduire a de seriesuses defaillances
- Ne manipulez pas votre bloc d'alimentation lorsqu'il est branché sur secteur. Dans ce cas, veillez préalablement àmettre l'interrupteur du bloc en position «O» puis, si nécessaire, débranchez la prise secteur
- En cas de court-circuit, veuillez ne pas remettre en marche votre bloc d'alimentation
Veuillez vous assurer que votre PC est suffisamment bien ventilé, notamment via l'utilisation de ventilateurs additionnels ; les systèmes d'aujourd'hui, plus puissants, ne permettent plus aux alimentations ATX d'assurer seules la dissipation de la chaleur à l'intérieur de votre PC.
Si vous souhaitez nettoyer votre bloc d'alimentation, veuillez le débrancher. Il est fortement déconseilé d'utiliser un chiffon humide ou des produits de nettoyage. Nettoyez uniquement l'extérieur du bloc d'alimentation à l'aide d'un chiffon sec. Nous vous rappelons que l'ouverture de votre bloc d'alimentation annule la garantie.
Avant la première utilisation de votre bloc d'alimentation, il est recommandé de le laisser à température ambiente une heures avant de lemettre en marche. Cela permettra d'eviter toute condensation à l'intérieur de votre bloc.
3. CARACTERISTIQUES DE VOTRE NOUVEAU BLOC D'ALIMENTATION
Excellent rendement :
Notre gamme PowerZone bénéficia d'un rendement exceptionnel atteignant 88% . Cela permet de réduire significativement la dissipation thermique.
Un excellent rendement signifie que le bloc d'alimentation convertit le courant alternatif entrant en courant continu avec un minimum de déperdition de chaleur, ce qui facilitite le refroidissement de l'alimentation. Les produits tels que les PowerZone nécessitant moins de ventilation (vitesse de rotation des ventilateurs plus faible), et permettent ainsi un silence de fonctionnement exceptionnel. La réduction du niveau sonore est le fruit d'évolutions techniques permanentes.
Respect de l'environnement :
Notre gamme PowerZone est conforme à la directive 2002/95/EG (RoHs et WEEE) actuellement en vigueur dans l'Union Européenne. Les produits be quiet! sont fabriqués selon un mode respectieux de l'environnement. Les matériaux utilisés ne contiennent pas de produits toxiques et dangereux pour l'environnement. Ainsi, vous en tant que consommateur et nous en tant que fabricant, contribuons ensemble à la protection de la planete.
Stabilité de tension :
La gamme PowerZone garantit des tensions solides et extrémement stables à l'ensemble de vos composants, notamment grâce à l'utilisation de composants internes, sélectionnés pour leur niveau de qualité. Les blocs affichent des tensions de sortie extrémement proches des specifications, un gage de qualité indispensable pour une veritable exigence de performance.
Thermoregulation des ventilateurs :
Les blocs d'alimentation de la gamme PowerZone proposent un système de précision, qui assure un réglage automatique de la température. Ce mécanisme de régulation fonctionneès lors que vous utilisez les connectiques intitulées « FAN » de votre alimentation. La vitesse de rotation des ventilateurs externes est ainsi ajustée en fonction du niveau de température de l'intérieur du boîtier.
Dés que la température grimpe, les ventilateurs commencer à tourner plusrapidement afin d'assurer
un refroidissement rapide et efficace à l'intérieur du boitier.
L'ajustement immédiat de la ventilation en fonction de la température permet de préserver vos composants ainsi que vous alimentation. Avant de connecter vos ventilateurs directement à l'alimentation, veuillez vous assurer qu'ils ne sont pas équipés de capteurs thermiques ou de potentiamétres.
Le système de régulation des ventilateurs génére une impulsion au démarrage. Ce signal court à forté tension assure le démarrage simultané de tous les ventilateurs du boîtier.
Attention: veuillez ne connecter qu'un seul ventilateur par cable.

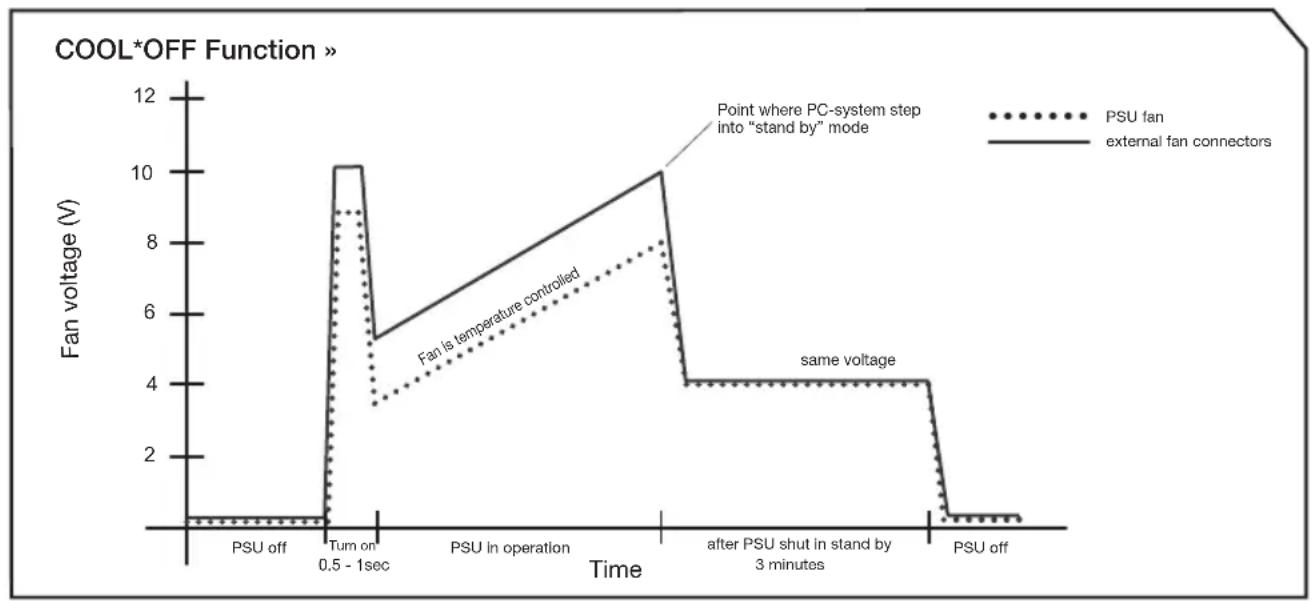

Fonction COOL* OFF :
La fonction appelée COOL OFF est une fonction de contrôle de la ventilation. Habituellement, les ventilateurs s'arrêtent lorsqu'on'estint le PC, même si le boîtier reste soumis à de fortes températures. be quiet! a résolu ce problème avec la fonction COOL OFF, qui assure le maintain du fonctionnement des ventilateurs 3 minutes après l'extinction du PC, afin de garantir la protection de vos composants les plus précieux.
Le meilleur ventilateur be quiet! disponible :
Le bloc PowerZone est équipé d'un ventilateur SilentWings 135mm nouvelle génération, avec une conception aérodynamique des pales, un design plus fin et une vitesse ajustable.
Le bloc PowerZone est doté d'un mécanisme FDB (Fluid Dynamic Bearing) avec cœur en cuivre, pour un fonctionnement plus silencieux et une durée de vie exceptionnelle. Son moteur 6 pôles contribue à limiter la consommation électrique et les vibrations.
4. AVANTAGES TECHNIQUES
ATX 12V Version 2.4 + EPS 12V 2.92 :
La gamme PowerZone yous garantit une compatibilite avec les dernieres specificités ATX 12V et EPS 12V.
Connecteurs PCIe:
Les blocs d'alimentation de la gamme PowerZone comptent jusqu'à 6 connecteurs PCIe (6+2 pin), comme le nécessitate les cartes graphiques PCI Express. Veuillez, autant que possible, suive les recommendations pour brancher vos cables PCIe, en connectant laonne carte graphique sur laonne fiche (PCIe 1 sur VGA 1,PCIe 2 sur VGA 2).
Veuillez consulter les informations de la page 58.
Connecteurs carte mère 20/24 pin :
Gréce à son connecteur principal extensible de 20 à 24 pin, la gamme PowerZone est rétro compatible avec la plupart des cartes mères.
Le bloc d'alimentation PowerZone n'est pas compatible avec les cartes mères qui exigent une ligne 5V et un socket A (462).
Connecteurs en série SATA :
Les blocs d'alimentation de la gamme PowerZone disposent de nombreux connecteurs SATA.
5. COMPATIBILITÉ
Les blocs d'alimentation PowerZone sont compatibles avec la plupart des specifications des cartes mères et des alimentations :
- Intel ATX 12V Power Supply Design Guide Version 2.4 (et rétro compatibles avec V2.31, V2.3, V2.2, V2.01, V2.0)
ATX System Design Guide Version 2.2 et Version 2.1
- BTX Version 1.0a
E-ATX Server Dual Motherboards via 8-Pin Connector
EPS 12V Version 2.92
Intel C6/C7 Status pour les nouvelles générations de processeurs
Directive Energy Star 5.2
Directive ErP 2013
6. INSTALLATION DE VOTRE NOUVEAU BLOC D'ALIMENTATION
Nous vous invitons à lire le paragraphe « Consignes de sécurité » en préambule à l'installation de votre bloc d'alimentation.
Remarque : vous aurez besoin d'un tournevis pour effectuer l'installation de votre bloc d'alimentation. Utilisez exclusivement les vis livrées avec votre bloc car ellesprésentent le filetage requis.
Attention: veuillez utiliser uniquement les câbles fournis avec votre alimentation. Utiliser d'autres câbles peut s'avérer dangereux et peut entraîner des défaillances.
Veuillez commencer par démonter votre ancien bloc d'alimentation, en suivant les recommendations ci-dessous:
- Débranche le PC et déconnectez avec précaution tous les cables reliés au PC.
- Ouvrez le boftier du PC en respectant les instructions du fabricant.
-
Débranchez les connecteurs de la carte mère et des autres composants tels que les disques durs. Veiliez à ce qu'aucun connecteur de l'ancienne alimentation ne soit relié à un composant.
-
Retirez les vis se trouvant à l'arrière de l'alimentation et sortez-la avec précaution du boîtier PC. Pour ce faire, voirlez à ce qu'aucun cable ne se prenne dans les composants et ne les endommage.
Montage de votre nouveau bloc d'alimentation PowerZone :
- Placez le nouveau bloc d'alimentation à l'emplacement prévu dans le boîtier et fixez-le sur la face arrrière, à l'aide des quatre vis fournies. Veillez à n'exercer aucune pression excessive.
- Branchez le connecteur 20/24 broches dans la fiche correspondant à la carte mère. Si la carte mère est équipée en 24 broches, mettez les quatre broches additionnelles dans la position correcte et branchez le connecteur male dans le connecteur fémelle de la carte mère. En cas d'utilisation d'une carte mère à connecteur 20 broches, rabattez simplement les 4 broches surnumeraires sur le côte.
- Branchez ensuite le connecteur 12V-P4/ 12V-P8 du processeur dans le connecteur femelle prévu à cet effet sur la carte mère.
- Si vous disposez d'une carte mère équipée de proceseurs multiples, vous aurez besoin d'un connecteur supplémentaire P8. Branchez-le sur le connecteur femelle correspondant de la carte mère. Le cable de connexion est livré avec le bloc d'alimentation.
Pour utiliser la fonction de thermoregulation des ventilateurs :
Veuillez connecter chacun des ventilateurs sur une fiche unique, directement sur l'alimentation. Veuillez vous assurer que la plage de fonctionnement de vos ventilateurs se situe entre 4 et 12V.
Attention: branchez un seul ventilateur par cable. La charge maximale pour l'ensemble des connexions est de 0,8A/9,6W.
7. SYSTÉMES DE SECURITÉ
Les blocs d'alimentation be quiet! sont équipés de nombreux systèmes de sécurité, qui sont conçus pour protéger votre bloc d'alimentation et vos composants. Dans la plupart des cas, si l'une des sécurités se déclènche, le système redémarre ou s'éteint complètement. Si c'est le cas, nous vous invitons à vérifier immédiatement les erreurs de votre PC. Vous pouvez vous reporter à la rubrique « Dépannage »
La gamme PowerZone bénéficia des systèmes de sécurité suivants :
OCP (protection contre les surintensités)
Si la charge subie par chaque rail dépasse la limite spécifiée, le bloc d'alimentation s'eteint automatiquement.
UVP (protection contre les sous-tensions)
Cette sécurité se déclenchéès que la tension dans les circuits tombe en-dessous d'une certaine limite.Dans ce cas également, le bloc d'alimentation s'eteint automatiquement.
OVP (protection contre les surtensions)
Cette sécurité se déclenché en cas de tension trop élevé sur les rails et met le bloc d'alimentation hors tension.
SCP (protection contre les courts-circuits)
Le fusible qui protège les circuits secondaires du bloc d'alimentation permet de préserver l'alimentation et les composants qui lui sont raccordés.
OTP (protection contre la surchauffe)
Si l'intérieur de l'alimentation atteint une température tropievee, elle s'eteint automatiquement. La remise sous tension n'est possible qu'une fois le bloc d'alimentation refroidi Veillez a ce que le refroidissement du PC soit suffisant.
OPP (protection contre les surcharges)
Cette sécurité se déclenché des que la puissance totale fournie par le bloc d'alimentation est plus élevé que la charge maximale spécifiée. Cela peut être le cas si le bloc d'alimentation ne fournit pas une puissance suffisante pour le système, si celle-ci est sous-dimensionnée.
8. DÉPANNAGE
Remarque: veuillez notes qu'avac un système ATX, l'alimentation est activée par la carte mère pour démarrer votre PC. Il convient donc de suivre le manuel d'utilisation de la carte mère et / ou du boîtier pour vérifier si l'interrupteur marche/arrêt est correctement cable.
Attention: manipuler des éléments sous tension compte un risque de blessures graves voire mortelles. Si vous constaze des traces de fumée, des cables endommagés ou des dégats provoqués par un liquide, il faut débrancher immidiatement le bloc d'alimentation du secteur et ne plus l'utiliser.
Veuillez confier la réparation de votre boîtier exclusivement à un personnel habilité.
L'ouverture du bloc d'alimentation entraine l'annulation de la garantie.
Si, suite à l'installation de votre nouveau bloc d'alimentation, votre configuration ne fonctionne pas correctement, nous vous recommendons de vérifier les points suivants :
- Vérifiez que le cordon d'alimentation électrique est correctement et fermement branché au bloc d'alimentation ainsi qu'à la prise secteur. Veuillez, si possible, utiliser une prise séparée pour brancher le bloc d'alimentation de l'ordinateur.
- Vérifiez que tous les connecteurs sont correctement enforcés et corrigez les erreurs évientuelles comme les inversions de polarité.
- Contrôlez le branchement de l'interrupteur marche/arrêt du boîtier à la carte mère. N'hésitez pas à dire le manuel d'utilisation de votre carte mère en cas de nécessité.
- Mettez le bloc d'alimentation sous tension en plaçant l'interrupteur sur la position « I » et en actionnant l'interrupteur marche/arrêt du boîtier. Si le bloc d'alimentation ne s'allume toujours pas, passez au point suivant.
- Vérifiez que le système ne présente pas d'eventuels courts-circuits et qu'il n'y a aucun matériel défectueux. Pour ce faire, éteignez l'ordinaireur et débranchez du système tous les apparciels qui ne sont pas nécessaires au démarrage de l'ordinaireur. Remettez le système sous tension. ÀpRES chaque redémarrage réussi, repézez cette procédure en ayant rebranché l'un des apparciels, jusqu'à identifier celui qui provoque la panne. Si le bloc d'alimentation ne réagit pas en raison d'un court-circuit, veuillez attendre au moins cinq minutes avant de redémarrer l'ordinaireur, car votre bloc d'alimentation est doté d'un système de protection contre les surcharges.
9. PROBLEMES LES PLUS FREQUENTS
Problème : les tensions mesurées (par le BIOS/UEFI) sont trop basses/elevées.
Si you mesurez les tensions du bloc d'alimentation au moyen du BIOS/UEFI de la carte mère ou sur
le système d'exploitation, il est possible que les valeurs affichées soient inexactes. Ceci provient en général de l'imprecision de mesure de la carte mère et ne reflète pasforcément la réalité.
Problème : après le montage d'une nouvelle carte graphique, l'ordinateur ne démarre plus ou plante inopinément
Suite à l'installation d'une nouvelle carte graphique plus performante sur votre système, votre ordinateur ne démarre plus ou plante très régulièrement. Notre alimentation est très certainement sous dimensionnée. Avant votre achat, veuillez consulter notre configurateur sur www.bequet.com, afin de vous assurer que votre bloc est suffisamment puissant. Le programme vous recommandera le bloc d'alimentation de la gamme be quiet! le plus approprié compte tenu de votre configuration.
Remarque: Si le bloc d'alimentation ne fonctionne pas, assurez-vous d'avoir lu ce guide d'utilisation intégralement et d'avoir eliminé tous les problèmes qui y sont évoqués. Si les problèmes persistent, nous vous invitons à prendre contact avec notre service après-vente.
10. ACCESSORIES
Votre bloc d'alimentation est livre avec les accessoires suivants :
- Un jeu complet de câbles modulaires
- Un cordon secteur
- Un manuel d'utilisation
Des attache-cables - Des vis pour la fixation du bloc d'alimentation.
11. CONSIGNES D'ÉLIMINATION ET DERECYCLAGE
En application des directives européennes*, les apparciels électriques et électroniques usages ne peuvent plus être jetés avec les déchets menagers. Ils doivent être triés, comme l'indique le symbole du conteneur à déchets barre d'une croix.
Contribuez vous aussi à la protection de l'environnement. Lorsque votre apparéil n'est plus utilisable, conformez-vous aux règes en vigueur dans votre localité et ne jetez pas votre apparéil avec les déchets menagers.
- Directive 2002/96/CE du Parlement et du Conseil Européens en date du 27 janvier 2003 sur les apparèils électriques et électroniques usages
** Loi sur la mise en circulation, la collecte et l'élimination non polluante des apparèils électriques et électroniques en date du 16 mars 2005
12. GARANTIE
- 5 ans de garantie constructeur pour le consommateur final (uniquement dans le cadre d'un achat initial auprès d'un distributeur be quiet!/agréé).
- Échange sur site au cours des 12 premiers mois à compter de la date d'achat auprès d'un distributeur be quiet!/agréé ; uniquement en Allemagne et en France métropolitaine.
- L'application de la garantie et du service d'échange sur site sont soumis à la communication du numéro de série, de la référence, ainsi qu'à la presentation de votre facture d'achat. Your alimentation doit avoir été achetée auprès d'un distributeur/agréé be quiet!.
Nous vous rappelons que le service d'échange sur site n'est disponible qu'en Allemagne et en France métropolitaine.
L'échange ne peut avoir lieu que dans le pays d'achat de l'appareil.
Les produits returnés sous garantie sont contrôlés à leur réception par notre service après-vente.
Si un bloc d'alimentation s'avere exempt de tout défaut, il est renvoyé au client. En outre, nous nous réservons le droit de facturer un montant forfaitaire pour couvir les frais de vérification engagements.
Si vous constazez un dernier sur votre alimentation PowerZone de be quiet! au cours des 12 mois suivants votre achat, veuillez contacter notre numéro vert (0800 469 209) gratuite pour les appeals émis de France. Notre service d'assistance en ligne vous donnera tous les détails nécessaires concernant la démarche à suivre.
Afin de garantir un traitement rapide des réclamations, veuillez préparer les éléments suivants :
- Une copie du justificatif d'achat
- Une description de la panne constatée
Le numero de série et la reférence du modele
Vos coordonnées complètes
Après validation téléphonique de la panne et réception de l'ensemble de ces éléments, nous mandaterons un transporteur (pour la France métropolitaine uniquement). Un livreur passera récapaciter toute bloc défectueux et vous livrera dans le même temps un bloc de rechange. Veuillez conserver les cables, accessoires ainsi que la boîte d'origine.
Nous vous rappelons par ailleurs que l'ouverture du bloc ainsi que toutes modifications techniques ou interventions extérieures entrainent l'annulation de la garantie.
Nous vous inviteurs à vous reporter à nos conditions générales de garantie, sur le site www.bequiet.com.
Vous trouverez l'ensemble des coordonnées pour joindre notre service après vente dans la rubrique « Informations constructeur »
13. INFORMATIONS CONSTRUCTEUR
be quiet! est une marque appartenant à
Listan GmbH & Co.KG - Biedenkamp 3a - 21509 Glinde - Allemagne
Si vous avez besoin de joindre notre service après-vente, vous pouvez contacter notre numero vert, du lundi au vendredi, de 09h à 18h :
Tel. 0800 469 209
ou envoyer un courriel sur service@bequiet.com.
Internet et configurateur: www.bequiet.com
14. DROITS D'AUTEUR
- Le contenu de la presente documentation ne peut être reproduit, distribué, diffusé ou enregistré d'aucune manière que ce soit, ni en tout ni en partie, sans l'autorisation préalable écrite de Listan GmbH & Co. KG.
- be quiet! est une marque déposée de la société Listan GmbH & Co. KG. Les autres noms de produits et de sociétés mentionnés dans la presente documentation peuvent être des marques ou des noms commerciaux apparentant à leurs propriétaires respectifs.
- Listan procède au développement continu de ses produits conformément à sa politique. Par conséquent, Listan se réserves le droit de procéder à des modifications et améliorations de chacun des produits décrits dans la presente documentation, sans aucun préavis.
- Listan décline toute responsabilité en cas de pertes de données et de revenus, de dommages particuliers, accessoires, directs ou indirects, quels qu'ils soient, etquelle qu'en soit l'origine.
- La présente documentation déscrit le produit sous sa forme actuelle. Listan décline toute responsabilité expressée ou tacite pour l'exactitude et l'intégrality du contenu de la présente documentation, y compris, sans s'y limiter, de la garantie tacite de l'aptitude à la commercialisation et à un usage défini, sauf dans les cas où la législation applicable ou la jurisprudence exigent une nouvelle responsabilité. Listan se réserves le droit de procéder à tout moment et sans avis préalable à des modifications de la présente documentation, ou à son retrait.
1. WPROWADZENIE
Technische Daten, Données technique, Datos professionnel, Dati technici, Dane technicznne
1. LABEL
| 12 - 6A100 - 240Vac 50 | ||||||
| DC Output | 3,3V 5V 12V - 12V | 5VSB | ||||
| Power Zone 1000W | Max. Current | 25A | 25A | 83A | 0.3A | 3A |
| Max. Combined Power | 170W 996W | 3.6W | 15W | |||
| 1000W | ||||||
-60Hz AC
| 10 - 5A100 - 240Vac 50 | ||||||
| DC Output | 3.3V 5V | 12V | -12V | 5VSB | ||
| Power Zone 850W | Max. Current | 25A | 25A | 70A | 0.3A | 3A |
| Max. Combined Power | 160W 840W | 3.6W | 15W | |||
| 850W | ||||||
- 60Hz AC
| AC Input | 9-4A100-240Vac 50 | |||||
| DC Output | 3.3V 5V 12V-12V | 5VSB | ||||
| Power Zone 750W | Max. Current | 25A | 25A | 62A | 0.3A | 3A |
| Max. Combined Power | 150W 744W | 3.6W | 15W | |||
| 750W | ||||||
60Hz
| AC Input | 8-4A100-240Vac 50 | |||||
| DC Output | 3,3V 5V 12V | -12V | 5VSB | |||
| Power Zone 650W | Max. Current | 25A | 25A | 54A | 0.3A | 3A |
| Max. Combined Power | 140W 648W | 3.6W | 15W | |||
| 650W | ||||||
60Hz
2. VOLTAGE REGULATION
| DC Output | 3.3V | 5V | 12V | -12V | 5VSB |
| Tolerance | +/- 3% | +/- 3% | +/- 2% | +/- 5% | +/- 3% |
| Ripple/Noise (max.) | 50mV | 50mV | 120mV | 120mV | 50mV |
