Caractéristiques	Détails
Type de produit	Accessoire de projecteur
Compatibilité	Compatible avec divers modèles de projecteurs Chief
Matériau	Construction en acier robuste pour une durabilité accrue
Dimensions	Dimensions spécifiques à vérifier selon le modèle de projecteur
Poids	Poids léger pour une installation facile
Installation	Facilité d'installation avec des instructions fournies
Utilisation	Conçu pour améliorer la fixation et la stabilité des projecteurs
Maintenance	Vérifier régulièrement les fixations et l'état général
Sécurité	Suivre les instructions d'installation pour éviter les accidents
Informations générales	Vérifier la compatibilité avec votre projecteur avant l'achat

FOIRE AUX QUESTIONS - CPA262 Chief

Comment installer le Chief CPA262 sur mon projecteur ?

Pour installer le Chief CPA262, commencez par fixer le support au plafond ou au mur selon vos besoins. Ensuite, attachez le projecteur au support en suivant les instructions fournies dans le manuel. Assurez-vous que tous les vis sont bien serrées.

Le Chief CPA262 est-il compatible avec tous les projecteurs ?

Le Chief CPA262 est conçu pour être compatible avec la plupart des projecteurs standards. Vérifiez les dimensions et le poids de votre projecteur pour vous assurer qu'il est compatible.

Comment ajuster l'angle du projecteur une fois le CPA262 installé ?

L'angle du projecteur peut être ajusté en dévissant légèrement les vis de fixation et en inclinant le projecteur à l'angle désiré. Une fois l'angle ajusté, resserrez les vis pour maintenir la position.

Puis-je utiliser le Chief CPA262 à l'extérieur ?

Le Chief CPA262 est principalement conçu pour une utilisation en intérieur. Si vous envisagez de l'utiliser à l'extérieur, assurez-vous qu'il est protégé des intempéries.

Comment nettoyer le Chief CPA262 ?

Pour nettoyer le Chief CPA262, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Que faire si le projecteur vibre ou bouge après l'installation ?

Si le projecteur vibre ou bouge, vérifiez que toutes les vis et fixations sont bien serrées. Assurez-vous également que le support est correctement fixé au plafond ou au mur.

Où puis-je trouver le manuel d'utilisation du Chief CPA262 ?

Le manuel d'utilisation du Chief CPA262 est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site web du fabricant dans la section 'Support' ou 'Téléchargements'.

Comment retourner ou échanger le Chief CPA262 si j'ai un problème ?

Pour retourner ou échanger le Chief CPA262, contactez le revendeur chez qui vous l'avez acheté. Assurez-vous de conserver l'emballage d'origine et le reçu pour faciliter le processus.

Le CPA262 supporte-t-il des projecteurs lourds ?

Le Chief CPA262 est conçu pour supporter des projecteurs jusqu'à 11 kg. Vérifiez le poids de votre projecteur pour vous assurer qu'il est dans la limite de poids recommandée.

MODE D'EMPLOI CPA262 Chief

Milestone AV Technologies, ses filiales et entreprises affiliées (« Milestone ») ont fait en sorte que ce manuel soit exact et exhaustif. Cependant, Milestone ne garantit pas que les informations mentionnées au présent document couvrent tous les aspects, conditions ou variations dans le détail : pas plus qu'elle ne fournit de solution pour chaque imprévu lié au type d'installation ou d'utilisation de ce produit. Les informations mentionnées au présent document sont susceptibles d'être modifiées sans aucun préavis ni obligation. Milestone ne consent aucune garantie, expresse ou implicite, au titre des informations contenues dans le présent document. Milestone ne garantit pas que les informations mentionnées au présent document soient exactes, exhaustives et suffisantes.

Chief® est une marque déposée de Milestone AV Technologies. Tous droits réservés.

DÉFINITIONS

AVERTISSEMENT: Un AVERTISSEMENT indique un risque potentiel de blessure grave ou de décès en cas de non-respect des instructions.

ATTENTION : Une MISE EN GARDE (ATTENTION) indique un risque potentiel de dommage ou de destruction de l'équipement en cas de non-respect des instructions correspondantes.

SYSTÈME DE MONTAGE : Un SYSTÈME DE

MONTAGE désigne le produit principal conçu par Chief® pour monter le projecteur ou l'écran.

ACCESSOIRE : Un ACCESSOIRE désigne tout produit conçu par Chief® pour compléter le système de montage principal soit en montant tout composant de support soit en améliorant les capacités de montage du système de montage principal.

COMPOSANT : Un COMPOSANT désigne tout produit secondaire à monter sur un accessoire, par exemple : haut-parleurs, unités centrales, caméras, tablettes, écrans supplémentaires.

DIRECTIVES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : Le fait de ne pas lire, de ne pas bien comprendre et de ne pas suivre toutes les instructions peut entraîner de graves blessures corporelles, endommager

l'équipement ou annuler la garantie du fabricant ! Il est de la responsabilité de l'installateur de s'assurer que tous les systèmes de montage/accessoires sont correctement assemblés et installés conformément aux instructions fournies

AVERTISSEMENT : Une résistance structurale inadéquate pour cet accessoire peut entraîner de graves blessures corporelles ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle cet accessoire est attaché peut supporter cinq fois le poids total de l'équipement. Si nécessaire, renforcez la structure avant d'installer cet accessoire.

AVERTISSEMENT : Le dépassement de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il est de la responsabilité de l'installateur de s'assurer que le poids combiné de tous les composants situés dans le système de support du CPA262 ne dépasse pas 226,8 kg (500 lbs).

- La capacité pondérale du CPA330/365/395 peut être LIMITEE à la capacité pondérale la plus faible de tout autre système de montage ou accessoire situé entre la plaque de fixation au plafond et le projecteur/l'écran.

AVERTISSEMENT : N'utilisez cet accessoire que pour l'usage auquel il est prévu, conformément à ces directives. N'utilisez pas d'accessoires non recommandés par le fabricant.

AVERTISSEMENT : N'utilisez en aucun cas cet accessoire s'il est endommagé. Dans ce cas, renvoyez l'accessoire au centre de maintenance pour le faire examiner et réparer.

AVERTISSEMENT : Ne pas utiliser ce produit à l'extérieur.

REMARQUE : L'accessoire est conçu pour être utilisé avec la série de colonnes d'extension CPA homologuées UL et une colonne d'extension filetée NPT ou NPSM 1-1/2" codée suivant le standard ANSI/ASME B1.20.1 (aluminium série 40 d'une épaisseur minimale de 0,154" – ASTM B221) (non comprise).

--RANGER CES CONSIGNES EN LIEU SÛR--

DIMENSIONS

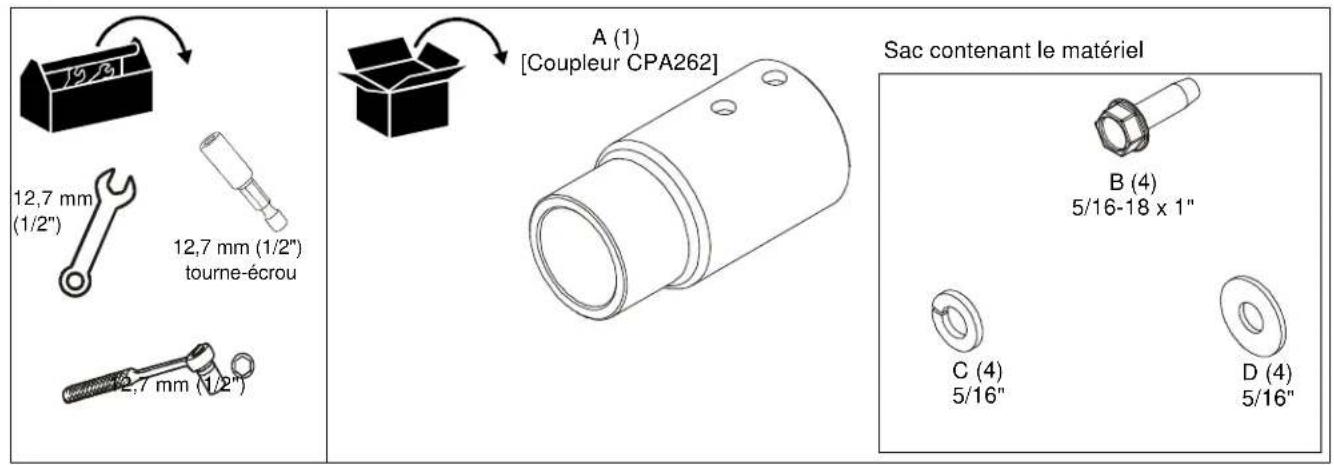

OUTILS NÉCESSAIRES À L'INSTALLATION / PIÈCES

19/3 12,7 mm (1/2") 12,7 mm (1/2") tourne-écrou 2,7 mm (1/2") A (1) [Coupleur CPA262] Sac contenant le matériel B (4) 5/16-18 x 1" C (4) 5/16" D (4) 5/16"

INSTALLATION

IMPORTANT ! : La procédure suivante suppose qu'une série de colonnes d'extension CPA homologuées UL a été correctement installée en suivant les instructions fournies avec la colonne d'extension.

REMARQUE : Le CPA262 s'adapte à la série de colonnes d'extension CPA homologuées UL (non incluses) ; à une colonne d'extension filetée NPT ou NPSM 1-1/2" codée suivant le standard ANSI/ASME B1.20.1 (aluminium série 40 d'une épaisseur minimale de 0,154" – ASTM B221) (non comprise).

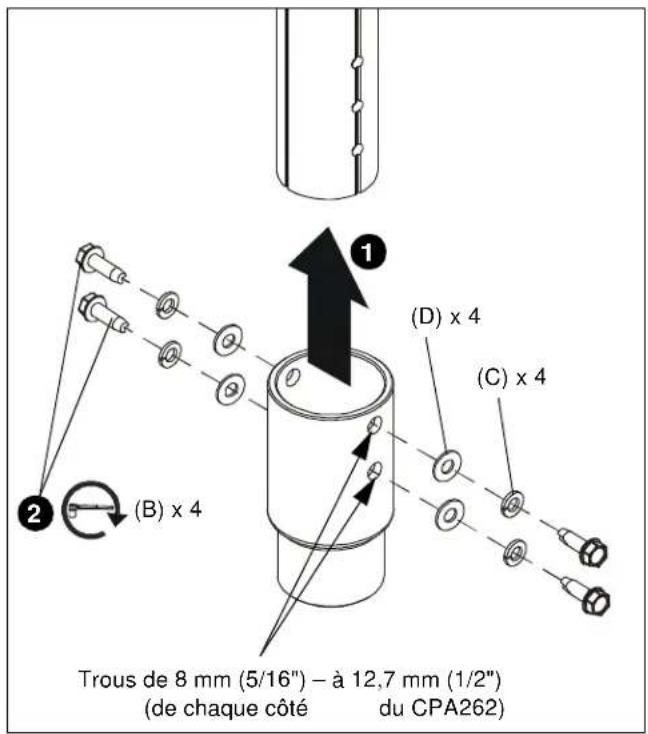

1. Faites glisser le CPA262 (A) sur la colonne d'extension CPA homologuée UL, en alignant les trous du CPA262 avec les trous de la colonne d'extension.

2. Installez quatre vis autotaraudeuses de 5/16" x 1" (B) dans les quatre rondelles frein fendues de 5/16" (C), les quatre rondelles plates (D) et sur la colonne d'extension installée.

REMARQUE : L'installation des vis autotaraudeuses à tête hexagonale est plus facile lorsque les vis sont bien alignées avec les trous de la colonne ajustable, et lorsqu'une perceuse et un tourne-écrou sont utilisés. Si vous n'utilisez PAS de perceuse, une légère pression sera nécessaire pour faire rentrer les vis autotaradeuses.

Trous de 8 mm (5/16") - à 12,7 mm (1/2") (de chaque côté du CPA262)

Figure 1

1. Installez une colonne d'extension filetée NPT ou NPSM 1-1/2" codée suivant le standard ANSI/ASME B1.20.1 (aluminium série 40 d'une épaisseur minimale de 0,154" - ASTM B221) (non comprise) en suivant les instructions incluses avec la colonne d'extension.
