Caractéristiques	Détails
Type de produit	Support écran plat
Compatibilité	Écrans plats de 32" à 70"
Capacité de charge	Jusqu'à 45 kg
Normes VESA	100x100 mm, 200x200 mm, 400x400 mm
Inclinaison	Inclinaison réglable jusqu'à 15°
Rotation	Rotation à 360°
Matériau	Acier robuste
Installation	Montage mural avec kit de fixation inclus
Maintenance	Vérifier régulièrement les fixations et l'état du support
Sécurité	Conforme aux normes de sécurité en vigueur
Garantie	2 ans
Informations supplémentaires	Poids du produit : 5 kg

FOIRE AUX QUESTIONS - PWRIW2000B Chief

Comment installer le support Chief PWRIW2000B ?

Pour installer le support, commencez par fixer le support mural sur un mur solide en utilisant les vis et les chevilles fournies. Assurez-vous que le mur peut supporter le poids de l'écran. Ensuite, fixez le support à l'arrière de l'écran à l'aide des vis adaptées.

Quelle est la capacité de poids maximale du support Chief PWRIW2000B ?

Le support Chief PWRIW2000B peut supporter des écrans pesant jusqu'à 45 kg.

Le support est-il compatible avec tous les écrans plats ?

Le support Chief PWRIW2000B est compatible avec les écrans plats de 32 à 50 pouces, vérifiez que les points de montage de votre écran correspondent aux normes VESA prises en charge par le support.

Comment ajuster l'inclinaison du support ?

L'inclinaison du support peut être ajustée en dévissant légèrement les vis de réglage situées à l'arrière du support, puis en inclinant l'écran à l'angle souhaité avant de resserrer les vis.

Que faire si le support ne reste pas en place ?

Vérifiez que toutes les vis sont correctement serrées et que le mur sur lequel le support est monté est suffisamment solide. Si le problème persiste, consultez le manuel d'installation pour des instructions supplémentaires.

Comment nettoyer le support sans l'endommager ?

Utilisez un chiffon doux et sec pour essuyer le support. Évitez les produits chimiques agressifs qui pourraient endommager la finition du support.

Quelle est la garantie du produit Chief PWRIW2000B ?

Le support Chief PWRIW2000B est généralement livré avec une garantie limitée de 5 ans. Pour plus de détails, veuillez consulter la documentation fournie avec le produit.

MODE D'EMPLOI PWRIW2000B Chief

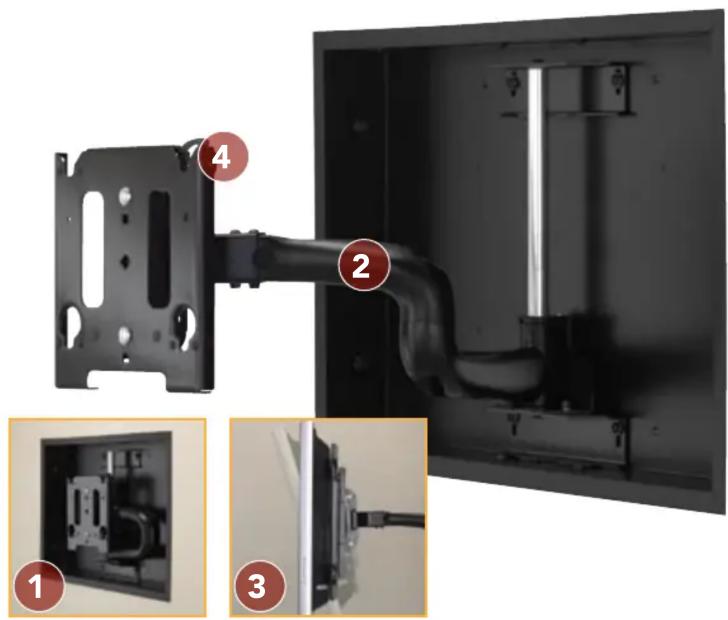

FEATURES

1 Low ProfiLe

Designed to ensure mount remains concealed behind the screen.

2 smooth extension

Contoured swing arms are designed for effortless extension of 22" (559 mm).

3 Centris™ fingertiP tiLt

Effortlessly adjust display using Centris finger-tip tilt technology. Screen angle stays set until you decide to re-adjust.

4 CLiCkConneCt ™ teChnoLogy

PATENT-PENDING

An audible click confirms flat panels are locked in place. Easy to connect/disconnect - no tools needed! Protect display by adding a padlock.

Technical diagram showing installation steps of a wall-mounted device, including mounting bracket, pipe connection, and internal components with numbered annotations.

SPECIFICATIONS

Roll +/-2°

Tilt 15°

Swivel* 60° Left/Right

Extension Range .5" - 22" (13 - 559 mm)

Box Dimensions 20" x 30" x 3.63"

(HxWxD) (508 x 762 x 92 mm)

Color Black

Weight Capacity 125 lbs (56.7 kg)

* With 42" flat panel. Swivel range varies with screen size.

WHAT YOU NEED TO KNOW

oRdeRIng InFoRmatlon

PAC501 and MWRIW must be ordered separately. Available in Universal or Custom:

• UNIVERSAL: Order PAC501 and MWRIWUB
- CUSTOM: Order PAC501, MWRIW6000B + PSB-xxxx See MountFinder™ PRO on www-chiefmfg.com for custom PSB model numbers.

OTHER PRODUCT OPTIONS

PAC501™ & PWRIW™

In-Wall Box Accessory and Swing Arm Mount

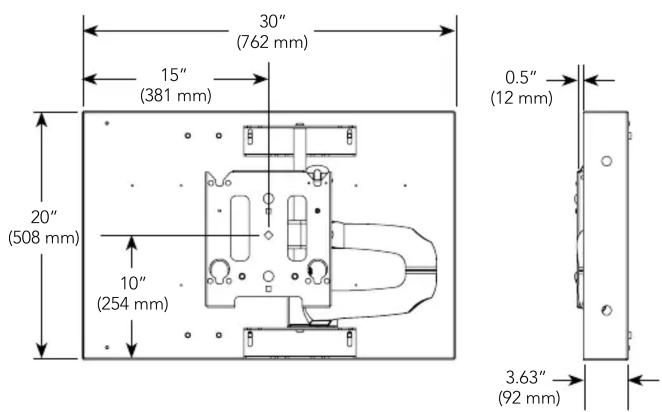

TECHNICAL DRAWINGS

30" (762 mm) 15" (381 mm) 20" (508 mm) 10" (254 mm) 0.5" (12 mm) 3.63" (92 mm)

RECOMMENDED ACCESSORIES

PACHFK1 ■ Header/Footer Kit

PACCC1 ■ Center Channel Speaker Adapter

PACPC1 ■ Power Filter

For a complete list of flat panel mount accessories see page 69.
