Type de produit	Support sur pied pour écran plat
Marque	Chief
Modèle	PFFP2B
Compatibilité écran	30 à 50 pouces
Capacité de charge maximale	59 kg
Matériaux	Acier et verre trempé
Contenu de l'emballage	Base, colonne, deux étagères en verre (grande et petite), supports de fixation, supports de moniteur, quincaillerie
Fonctions	Hauteur réglable des étagères et de la fixation du moniteur
Sécurité	Boulons de sécurité inclus pour verrouiller le téléviseur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec; ne pas utiliser de produits abrasifs
Réparabilité	Pièces de rechange disponibles auprès du fabricant
Outils nécessaires	Jeu de clés ou de douilles, tournevis cruciforme, clé Allen (incluse)
Nombre d'étagères	2 (une grande, une petite)
Type de montage	Colonne sur base, étagères coulissantes, moniteur suspendu
Poids estimé du support	Environ 15 kg
Couleur	Noir (probable)

FOIRE AUX QUESTIONS - PFFP2B Chief

Quel poids maximum peut supporter le support Chief PFFP2B ?

Le support Chief PFFP2B peut supporter un téléviseur pesant jusqu'à 59 kg.

Quelle est la taille d'écran compatible avec ce support ?

Il est compatible avec les écrans plats de 30 à 50 pouces.

Comment installer les étagères en verre ?

Fixez d'abord les supports d'étagère sur la colonne, puis glissez l'étagère en verre avec la rondelle appropriée dans le support et serrez les vis Allen 1/4-20 avec une rondelle en plastique. Voir l'étape 6 de la notice.

Quels outils sont nécessaires pour l'assemblage ?

Vous aurez besoin d'un jeu de clés ou de douilles, d'un tournevis cruciforme et d'une clé Allen (incluse).

Comment fixer le téléviseur sur le support ?

Accrochez d'abord les supports du moniteur sur le support de fixation, puis insérez les boulons de sécurité dans les trous taraudés en bas des supports. Serrez avec une clé Allen. Voir l'étape 9.

Les étagères sont-elles réglables en hauteur ?

Oui, les supports d'étagère peuvent glisser le long de la colonne pour ajuster la hauteur. Serrez les vis Allen M8 pour les bloquer.

Que faire si une pièce est manquante ?

Contactez le service clientèle de Sanus Systems (distributeur) au 1-800-359-5520 (États-Unis) ou au 31 (0) 20 5708938 (Europe) pour obtenir des pièces de rechange.

Puis-je monter ce support au mur ?

Non, le Chief PFFP2B est un support sur pied conçu pour être posé au sol. Il ne se fixe pas au mur.

Comment nettoyer les étagères en verre ?

Utilisez un chiffon doux et sec. Évitez les nettoyants abrasifs ou à base d'ammoniac qui pourraient endommager le verre.

Comment sécuriser le téléviseur une fois installé ?

Utilisez les boulons de sécurité fournis. Insérez-les dans les trous en bas des supports du moniteur et serrez-les contre le support de fixation pour empêcher le téléviseur de se décrocher.

MODE D'EMPLOI PFFP2B Chief

(2) Perno de sécurité - t

(8) Arandela M8 - u

(6) Arandela elastica - v

(4) Arandela de plastico - w

(2) Arandela M12 - x

Instructions d'assemblage pour le modele de mobilier Platine de Sanus Systems : PFFP2

Nous you remercions d'avoir choisi le mobilier Platine de Sanus Systems. Le PFFP2 est concu pour soutenir un televiseur a ecran plat de 30 à 50 pouces pesant jusqu'à 59 kg. Pour toute question concernant ce produit ou tout autre produit de Sanus Systems, veuiliez communieur avec nous au 1-800-359-5520 (aux E.-U.), ou le 31 (0) 20 5708938 (pour l'Europe). Vou pouze aussi allez sur notre site Web au www.sanus.com. Les représentants de notre service à la clientèle pourrait répondre rapidement à toutes vos questions concernant l'assemblage ou les pieces manquantes. Verifiez soigneusement qu'aucune piece n'est manquante ou défectueuse. Nutilisz jamais de pieces défectueuses. Les pieces de rechange de produits achetés auprès d'un distributeur agree vous seront livrées directement. Veuiliez communieur avec Sanus Systems avant de returner les produits au magasin de detail où vous les avons achetés.

Outils nécessaires: Jeu de clés ou de douilles, tournevis cruciforme

Pièces : Certaines pièces ne sont pas illustrées grandeur réelle*

(1) Base - a
(1) Support de fixation - b

(1)Grande étagère en verre -c

(1)Petite etagere en verre -d

(1) Support droit du moniteur - c
(1) Support gauche du moniteur - f

(1) Colonne - g

(2) Plaque pour étagère - j
(2) Support pour étagère - k

(2) Rondelle pour étagère en verre - 1*

(2) Capuchon dc support pour etagere - m*

(1) Capuchon supérieur - n*

Matériel : Tout le matériel est illustré grandeur réelle

(2)Boulon M6 x 20-o

(2)Boulon M12 x 40 - q

(6) Vis Allen M8 - r

(2) Boulon dc sécurité - t

(8) Rondelle M8 - u

(4) Vis Allen 1/4-20 - s

(4) Rondelle en plastique - w

(2)Rondelle M12-x

Visserie de montage du téléviseur :

(4) Boulon M4 x 12 - y

(4)Boulon M5 x 12 - z

(4) Boulon M6 x 12 - aa

(4)Boulon M8x16 - bb

(4)Boulon M4 x 30 -cc

(4)Boulon M5× 30 -dd

(4) Boulon M6 x 35 - ee

(4)Boulon M8 x 40 -ff

(4) Rondelle-frein M4 - gg

(4)Rondelle-frein M5 -hh

(4) Rondelle de blocage M6 - ii

(4) Rondelle-frein M8 - jj

(8) Rondelle M4/M5 - kk

(4) Rondelle M6/M8 - 11

(4) Entretoise M4/M5 - mm

(4) Entretoise M6/M8 - nm

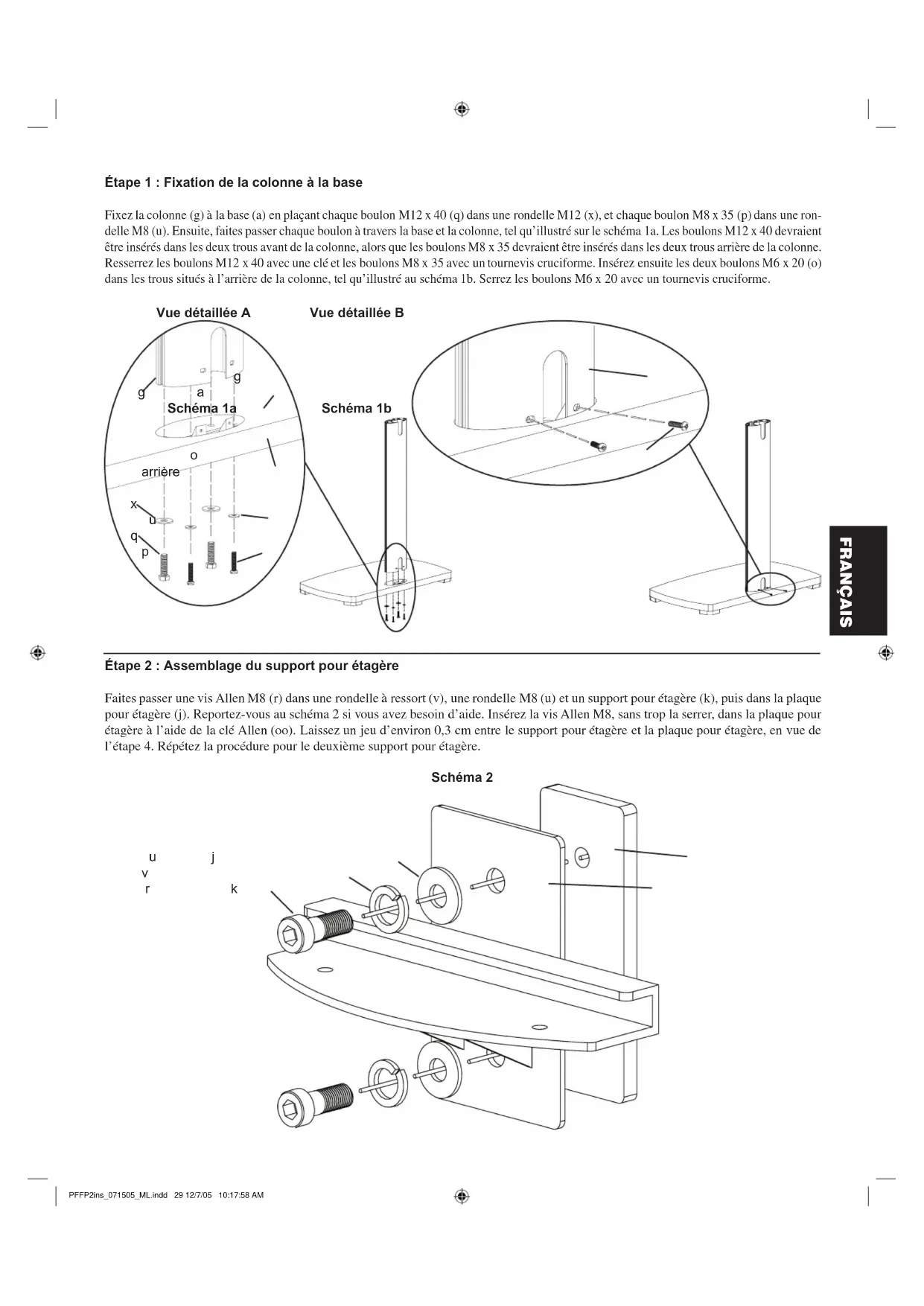

Étape 1: Fixation de la colonne à la base

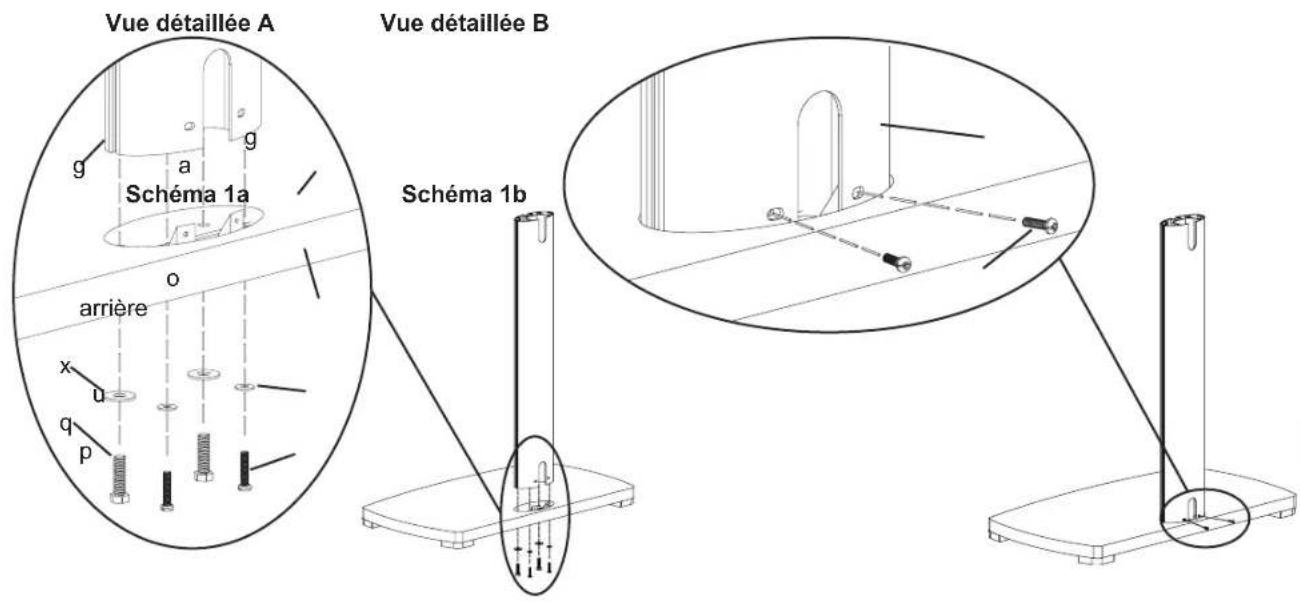

Fixez la colonne (g) à la base (a) en plaçant chaque boulon M12 x 40 (q) dans une rondelle M12 (x), et chaque boulon M8 x 35 (p) dans une rondelle M8 (u). Ensuite, faites passer chaque boulon à travers la base et la colonne, tel qu'illustré sur le schéma 1a. Les boulons M12 x 40 devraient être insérés dans les deux trous avant de la colonne, alors que les boulons M8 x 35 devraient être insérés dans les deux trous arriéré de la colonne. Resserrez les boulons M12 x 40 avec une clé et les boulons M8 x 35 avec un tournevis cruciforme. Insérez ensuite les deux boulons M6 x 20 (o) dans les trous situés à l'arrière de la colonne, tel qu'illustré au schéma 1b. Serrez les boulons M6 x 20 avec un tournevis cruciforme.

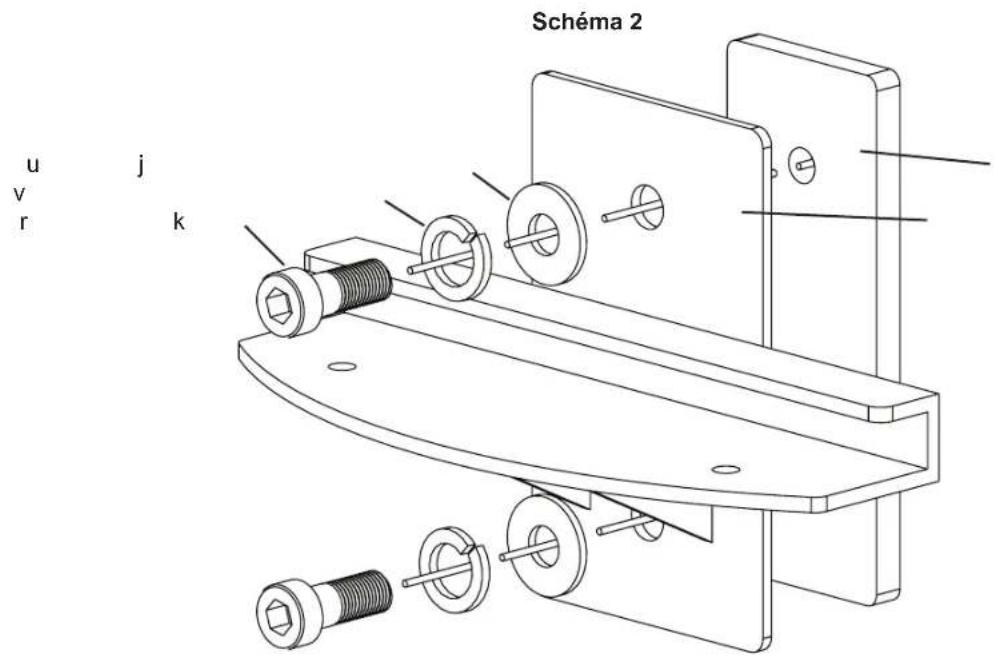

Étape 2: Assemblage du support pour étagère

Faites passer une vis Allen M8 (r) dans une rondelle à ressort (v), une rondelle M8 (u) et un support pour étagère (k), puis dans la plaque pour étagère (j). Reportez-vous au schéma 2 si vous avez besoin d'aide. Insérez la vis Allen M8, sans trop la serrer, dans la plaque pour étagère à l'aide de la clé Allen (oo). Laissez un jeu d'environ 0,3 cm entre le support pour étagère et la plaque pour étagère, en vue de l'etape 4. Repétéz la procédure pour le deuxième support pour étagère.

Étape 3: Assemblage du support de fixation

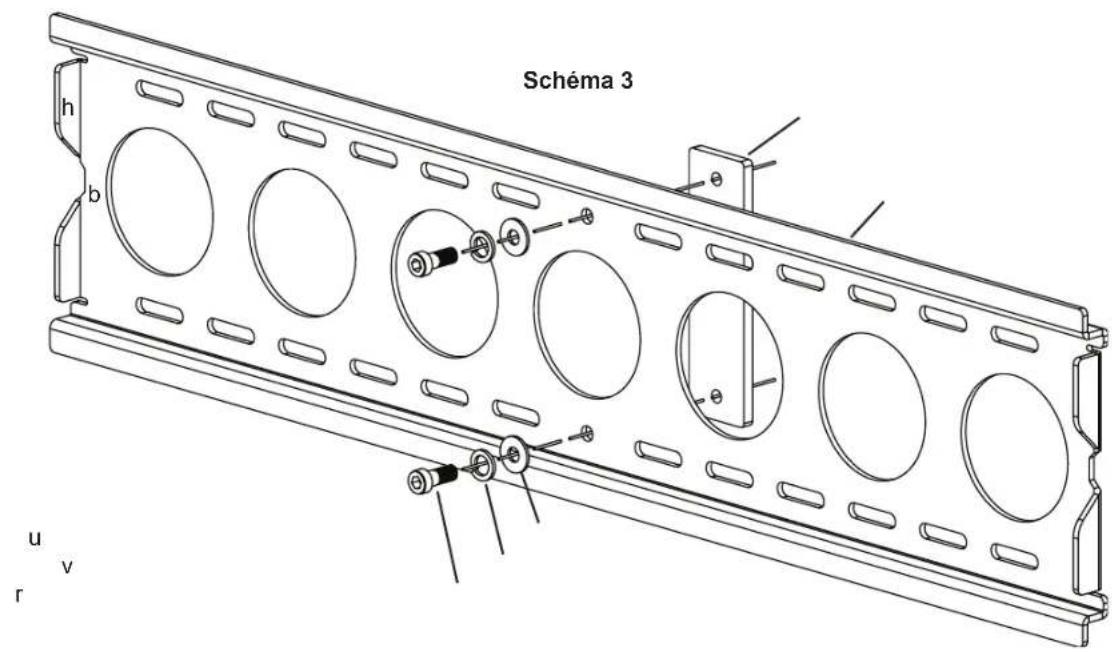

Faites passer une vis Allen M8 (r) dans une rondelle à ressort (v) et une rondelle M8 (u) et passerez-les dans le trou du milieu du support de fixation (b), puis dans la plaque murale (h), tel qu'illustré sur le schéma 3. Insérez la vis Allen M8, sans trop la serrer, dans la plaque murale à l'aide de la clé Allen (oo). Laissez un jeu d'environ 0,3 cm entre le support de fixation et la plaque murale, en vue de l'étape 5.

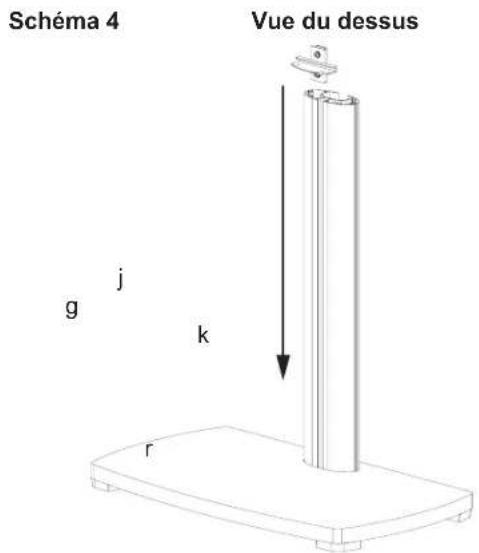

Étape 4: Ajout du support pour étagéré à la colonne

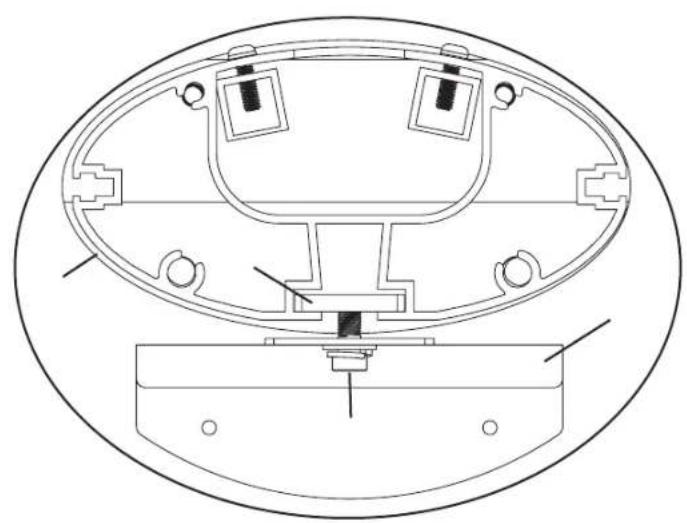

Ajoutez l'assemblage du support pour etagere a la colonne (g) en le glissant sur celle-ci a partir du haut jusqu'a la position desirée. Assurez-vous que la plaque pour etagere (j) s'adapte bien au canal de la colonne. Reportez-vous a la vue du dessus du schema 4 si vous avez besoin d'aide. Une fois l'assemblage du support pour etagere en place, serrez les vis Allen M8 (r) a I'aide d'une cle Allen (oo) ain que l'assemblage soit fermement mainenu. Repetez cette procedure pour le deuxieme support pour etagere.

Remarque : Assurez-vous que les vis Allen M8 sont bien serrées !

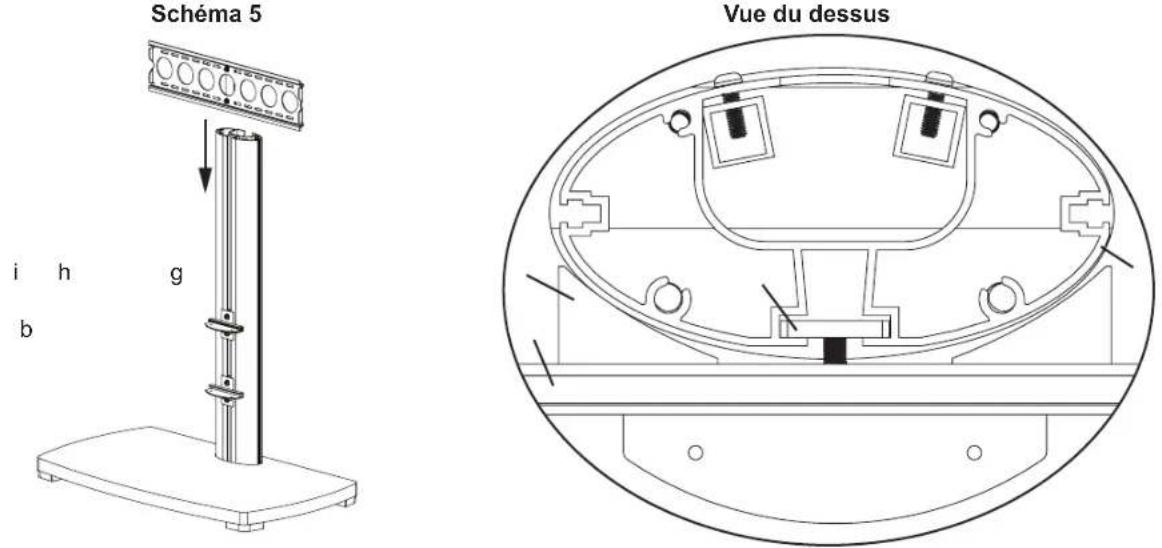

Étape 5: Ajout du support de fixation

Glissez l'assemblage du support de fixation jusqu'à sa place spécifique sur la colonne (g). Assurez-vous que la plaque murale (h) s'adapte bien au canal de la colonne, tel qu'ilustré sur la vue du dessus du schéma 5. Une fois l'assemblage du support de fixation dans la position désirée, serrez les vis Allen M8 (r) à l'aide d'une clé Allen (oo) afin que I'assemblage soit fixé à la colonne. Fixez les entretoises du support de fixation (i) au support de fixation (b) en faisant glisser les entretoises du support de fixation sur le cote pour que les capuchons en plastique soient insérés dans les troues ovales correspondants sur le support de fixation. Reportez-vous à la vue du dessus du schéma 5. Il se peut que vous ayez à desserrer les boulons M8 dans le support de fixation pour avoir assez d'espace pour insérer les entretoises du support de fixation entre le support de fixation et la colonne.

Remarque: Assurez-vous que les vis Allen M8 sont bien serrées!

Étape 6: Ajout des étagères en verre

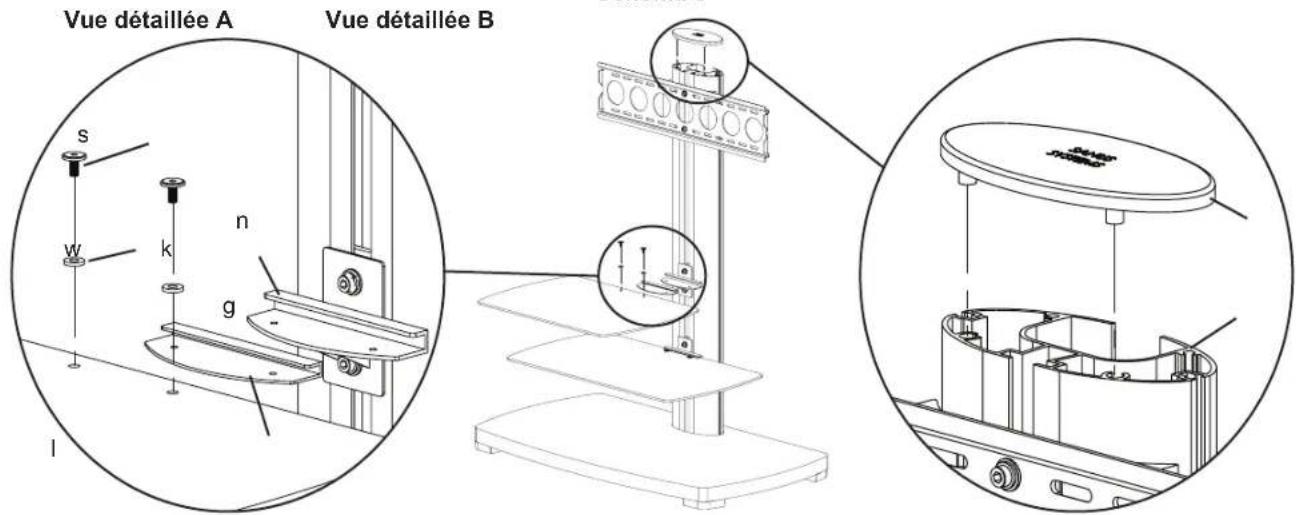

Prenez la rondelle pour etagere en verre (l) et placez-la sur l'etagere en verre (c,d). Assurez-vous que les trous de la rondelle pour etagere en verre et de I'etagere en verre sont alignes. Glissez 1'assemblage de I'etagere en verre dans le support pour etagere (k). Faites passer chacune des vis Allen 1/4-20 (s) dans une rondelle en plastique (w), puis dans I'etagere en verre et dans I'assemblage du support pour etagere. Serrez la vis Allen 1/4-20 fermement, afin que I'etagere en verre soit bien fixe au support pour etagere. Reportez-vous à la vuc détaillée A du schema 6 si vous avez besoin d'aide. Repeteze cette procedure pour I'autre etagere en verre.

Par la suite, mettez le capuchon supérieur (n) sur le dessus de la colonne (g) en alignant les deux goujons de plastique situés au-dessous du capuchon supérieur selon la configuration correspondante sur le dessus de la colonne, tel qu'illustré sur la vue détaillée B du schéma 6. Appuyez fermement sur le capuchon supérieur pour vous assurer qu'il est bien en place.

Remarque: La plus petite étagère en verre est habituèlement installée au-dessus de la plus grande étagère en verre. Scheme 6

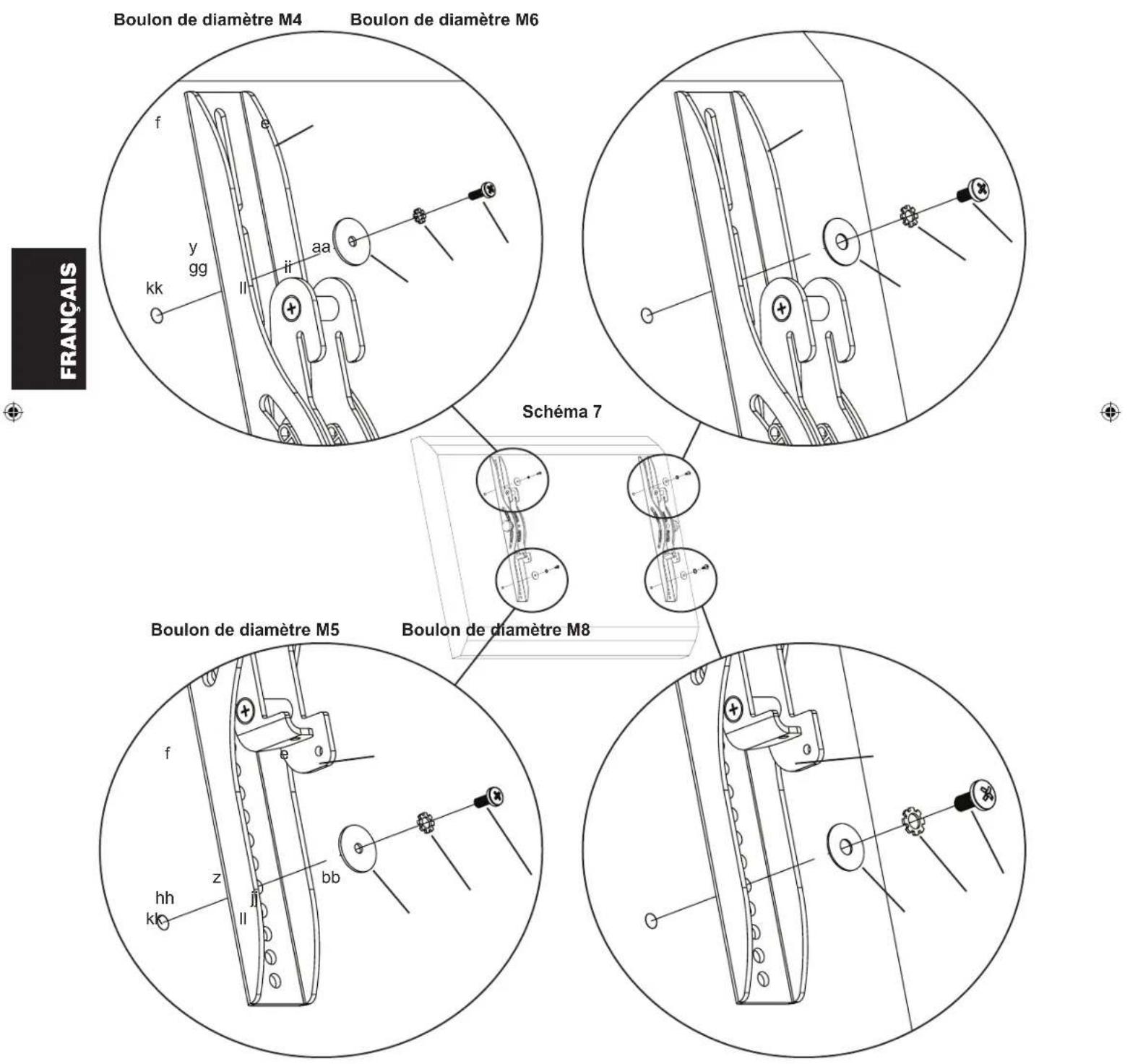

Étape 7 : Montage des supports du moniteur sur un téléviseur à panneau arrêté plat

Determine d'abord le diametre du boulon (y, z, aa, bb) compatible avec votre téléviseur en les vissant à la main dans l'insert filé du panneau arrière du téléviseur. Si vous ressentez une résistance qualconque, arrêtez immédiatement! Une fois le bon diamètre déterminé, reportez-vous au schéma approprié ci-dessous. Vous devez faire passer le boulon dans la bonne rondelle-frein (gg, hh, ii, jj), puis dans une rondelle (kk, II) et dans le support du moniteur (e, f), et faire finalement passer le tout dans le téléviseur. Assurez-vous que les supports du moniteur sont centrés verticalément et qu'ils sont au même niveau l'un de l'autre. Reportez-vous au schéma approprié ci-dessous.

Remarque : Pour les téléviseurs à panneau arrière courbe ou ceux dont l'insert filte est difficilement accessible, reportez-vous à l'etape 8.

Determine d'abord le diametre du boulon (cc, dd, cc, ff) compatible avec toute télévisuer en les visant à la main dans l'insert filtré du panneau arrière du télévisuer. Si vous ressentez une résistance quelsconque, arrêtez immédiatement! Une fois le bon diamètre déterminé, reportez-vous au schéma approprié ci-dessous. Vous nevez faire passer le boulon dans la belle rondelle-frein (gg, hh, ii, jj), puis dans une rondelle (kk, ll), dans le support du moniteur (e, f) et dans une entrotoise (mm, nn), et faire finalement passer le tout dans le télévisuer. Assurez-vous que les supports du moniteur sont centrés verticalement et qu'ils sont au même niveau l'un de l'autre. Reportez-vous au schéma approprié ci-dessous.

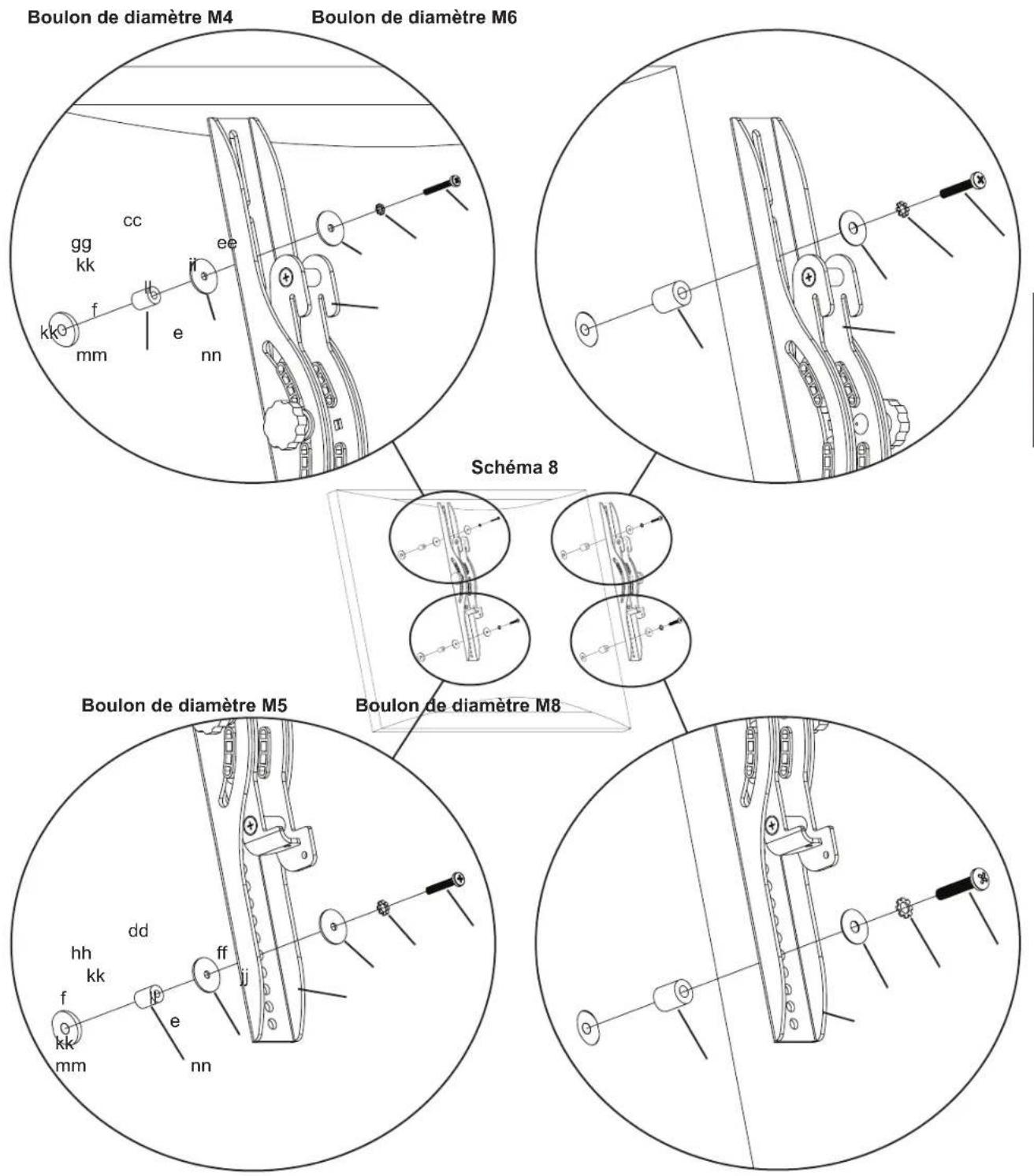

Étape 8 : Montage des supports du moniteur sur un téléviseur à panneau arrêté courbé ou sur un téléviseur dont l'insert filtré est difficilement accessible

Étape 9: Fixation du télévisuer et du boulon de sécurité

Avertissement : L'intervention de deux personnes sera possiblement nécessaire pour soulever le téléviseur !

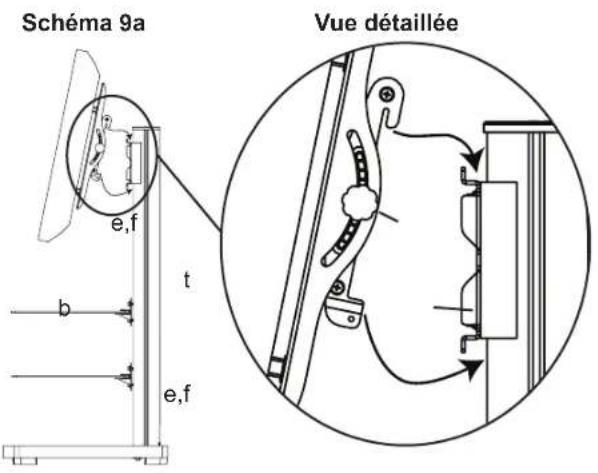

Pour suspendre le téléviseur au support de fixation (b), accrochez d'abord les supports du moniteur (e, f) au-dessus du support de fixation, puis laissez le bas des supports du moniteur pivoter sous le bas du support de fixation, tel qu'illustré sur la vue détaillée du schéma 9a.

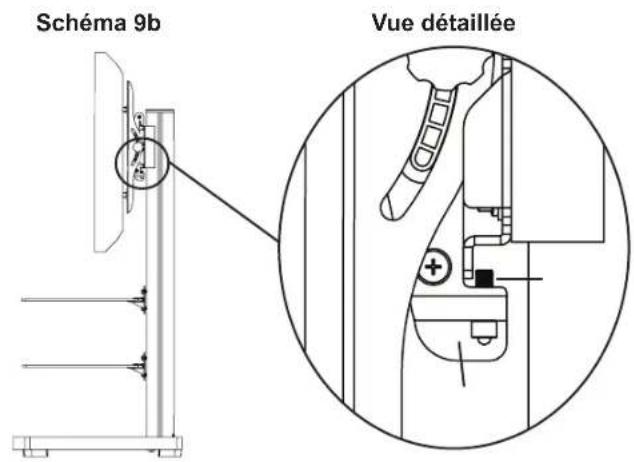

Insere les boulons de securite (t) dans les trous taraudes au bas des supports du moniteur (e, f) et serrez-les a l'aide d'une cle Allen (oo) pour quils s'appuient sur I'arriere de la patte inferieure, sur le support de fixation (b) tel qu'indique sur la vue detaillée du schema 9b. Finally, ajustez la tension des boutons des supports du moniteur; vous pouvez a present regler votre nouveau téléviseur a ccran plat.

Étape 10: Capuchon du support pour étagère

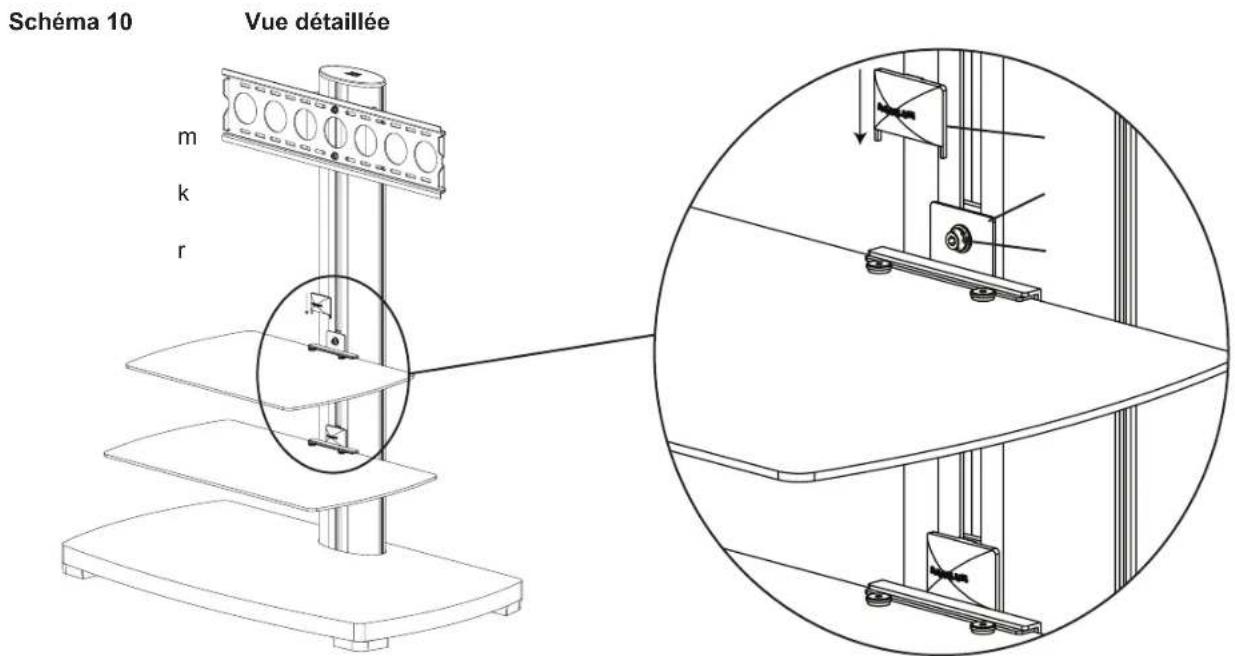

Placez le capuchon du support pour etagere (m) sur le support pour etagere (k) pour qu'il puisse cacher la vis Allen M8 (r) tel qu'illustré sur le schema 10.

Sanus Systems 2221 Hwy 36 West, Saint Paul, MN 55113, USA
Service à la clientèle : 800.359.5520. Pour les autres produits Sanus, consultez le www.sanus.com
