| Caractéristiques | Détails |
|---|---|
| Puissance nominale | 850W |
| Certification d'efficacité | 80 PLUS Platinum |
| Type de connecteurs | Modulaire, avec connecteurs PCIe, SATA et Molex |
| Dimensions | 150 mm x 160 mm x 86 mm |
| Ventilateur | Ventilateur de 135 mm, silencieux avec contrôle de vitesse |
| Protection | OCP, OVP, SCP, OTP, et UVP |
| Utilisation recommandée | Pour les configurations hautes performances et les systèmes de jeu |
| Maintenance | Nettoyage régulier du ventilateur et des grilles d'aération |
| Garantie | 3 ans |
| Informations supplémentaires | Compatible avec les systèmes multi-GPU |
FOIRE AUX QUESTIONS - Dark Power Pro 10 850W Be Quiet!
Questions des utilisateurs sur Dark Power Pro 10 850W Be Quiet!
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alimentation (PC) au format PDF gratuitement ! Retrouvez votre notice Dark Power Pro 10 850W - Be Quiet! et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Dark Power Pro 10 850W de la marque Be Quiet!.
MODE D'EMPLOI Dark Power Pro 10 850W Be Quiet!
Consignes de sécurité 23
Caracteristiques avantageuses et spécifiques de votre nouveau bloc d'alimentation 24
Avantages techniques 26
Compatibilité 26
Installation de votre nouveau bloc d'alimentation 26
Fonctions de sécurité 27
Correction des defaults 28
Problèmes fréquents 29
Accessoires 29
Consignes d'élimination 29
Garantie 30
Identification du constructeur 31
Droits d'auteur. 31
Données technique 47
POLSKI
Nous sommes fiers que vous ayez decide d'installer sur votre ordinateur un bloc d'alimentation be quiet! de la gamme DARK POWER PRO 10. Afin de répondre par avance aux premières questions eventuelles, nous avons réunis dans ce manuel complét les caractéristiques avantageuses et spécifique des la gamme DARK POWER PRO 10.
La toute dernière génération de la gamme DARK POWER PRO 10 constitue une évolution de la gamme précédente, la très demandée DARK POWER PRO9, et vous propose de nombreuses nouvelles techniques.
Si vous avez d'autres questions, veuillez les adresser à notre service après-vente. À cet effet, voir nos coordonnées, rubrique Identification du constructeur.
Les systèmes informatiques deviennent de plus en plus puissants et l'utilisation de cartes graphiques à haute performance et de processeurs plus rapides, induit une augmentation constante du courant consommé, notamment sur les lignes 12 V. Les blocs d'alimentation de la gamme DARK POWER PRO10 s'avrent ideaux si l'on souhaite une réserve de puissance ou faire fonctionner des cartes graphiques PCI-Express multiples en configuration SLi ou CrossFire.
Les blocs d'alimentation de la gamme DARK POWER PRO 10 bénéficient d'un rendement extrémentélevé, pouvant atteindre 94% .
2. CONSIGNES DE SECURITÉ
Avant la première mise en service, veuillez observer toutes les consignes de ce guide d'utilisation. C'est la condition sine qua non pour garantir toutes les specifications de fonctionnement du bloc d'alimentation DARK POWER PRO 10 et pour qu'il vous donne entière satisfaction.
Attention! N'utilisez que les cables fournis avec l'appareil. L'utilisation d'autres cables que ceux fournis (par ex. fournis avec des blocs secteurs plus anciens) peut entraîner des défaillances!
Ne jamais ouvré le couvercle du bloc d'alimentation, car les composants électroniques internes produit de dangereuses haute tensions. Meme une fois l'appareil débranché du secteur, les composants sont encore souvent portés à des tensions élevées. C'est pourquoit, seul du personnel qualifié et habilité est autorisé à ouvrir une alimentation.
Le fait d'ouvrir l'appareil annule la garantie.
- Ne jamais mettre l'appareil en service les mains mouillées ou humides.
- Ne pas insérer d'objet dans les orifices ni dans le ventilateur du bloc d'alimentation.
- Attention: le bloc d'alimentation est concu pour une mise en service en interieur, en l'absence d'une humidité relative élevée. L'utilisation en extérieur entraine de graves déteriorations du bloc d'alimentation.
- Ne pas travailler sur le bloc d'alimentation lorsqu'il est branché sur le secteur. (Dans ce cas, toujours mettre l'interrupteur secteur en position « 0 » et débrancher la prise secteur.)
- En cas de court-circuit dans l'appareil, ne pas le remetre en marche et débrancher son cable secteur.
Important : n'actionner la touche „Overclocking Key“ que lorsque le bloc d'alimentation est à l'arrêt.
Veiller à ce que le PC ne fonctionne pas à proximé d'un chauffage ni d'une autre source de chaleur.
Veiller à ce que des ventilateurs complémentaires assurer une ventilation suffisante du boîtier de l'ordinateur : les systèmes puissants et complexes d'aujourd'hui font qu'un bloc d'alimentation compatible ATX ne peut plus assurer seul l'évacuation de la chaleur produit à l'intérieur du boîtier du PC.
Dans le cas où le bloc d'alimentation nécessite un nettoyage, déconnecter ce dernier du secteur. Ne pas utiliser de chiffon humide ni de produits de nettoyage. Nettoyer le bloc uniquement de l'extérieur, à l'aide d'un chiffon sec. Le fait d'ouvrir l'appareil annule la garantie.
Exposer le bloc d'alimentation une heures à l'air ambient de la piece avant de lemettre en service, dans le cas contraire, de la condensation pourrait se produire à l'intérieur.
3. CARACTERISTIQUES AVANTAGEUSES ET SPECIFIQUES DE VOTRE NOUVEAU BLOC D'ALIMENTATION

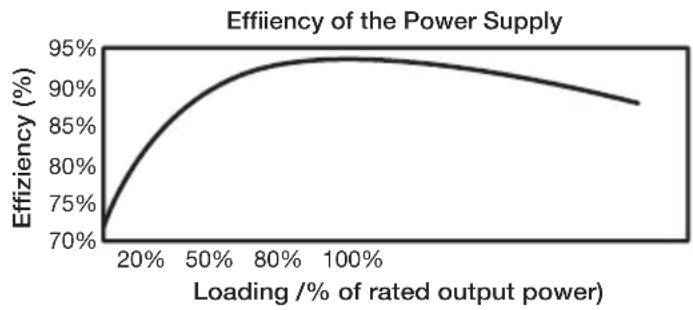

Haute efficacité (rendement):
les blocs d'alimentation de la gamme DARK POWER PRO 10présentent un rendement très élevé pouvant atteindre 94% . Cela contribue à réduire les pertes énergétiques.
Un rendement élevé signifie que le bloc d'alimentation peut convertir avec très peu de pertes le courant alternatively entrant en courant continu. Par conséquent, moins de déperditions de chaleur se produit, ce qui, en return, favorise le refroidissement de l'alimentation. Les blocs d'alimentation à haut rendement, comme c'est notamment le cas de la gamme DARK POWER PRO 10, peuvent donc fonctionner avec
un ventilateur tournant beaucoup moins rapidement et par conséquent beaucoup plus silencieusement. Un niveau sonore extrémement faible est le résultat d'une évolution technique continue.
\section*{Caracteristiques écologiques :}
les blocs d'alimentation de la gamme DARK POWER PRO 10 répondent à la directive 2002/95/UE (RoHS et DEEE) actuellement en vigueur dans l'Union Européenne.
Les produits be quiet! garantissent un mode de production respectueux de l'environnement ainsi que l'utilisation de matériaux qui ne contiennent pas de produits toxiques dangereux pour l'environnement. Ainsi, vous en tant que consommateur et nous en tant que fabricant, nous apportons une importante contribution à la protection de la planete.
Stabilité de tension :
les blocs d'alimentation de la gamme DARK POWER PRO 10présentent une stabilité de premier ordre pour l'alimentation électrique de vos composants importants. L'utilisation de composants de très haute qualité est responsable de ce résultat. Les tensions de sortie sont ainsi maintainues très proches de la valeur de consigne optime, ce qui est particulièrement nécessaire lorsqu'une puissance élevé est exigée.
Commande de ventilateur thermoregulée
les ventilateurs des blocs d'alimentation be quiet! de la gamme DARK POWER PRO 10 bénéficient d'une commande de précision à asservissement de température. Cet asservissement pilote les ventilateurs raccordés sur les prises "FAN" du bloc d'alimentation.
L'asservissement du régime des ventilateurs prend automatique en compte la chaleur dégagée à l'intérieur du boîtier du PC et dans l'alimentation. Si la température augmente, les ventilateurs commencent automatique à tourner plus rapidement, afin d'assurer un refroidissement plus
rapide et plus efficace dans le boitier. Le refroidissement rapide ainsi obtenu contribue en outre a augmenter la durée de vie de vos composants et du bloc d'alimentation.
Si des ventilateurs externes sont raccordés au bloc d'alimentation, utiliser des modèles non équipés d'un capteur thermique ou potentiamètre propres.
La commande des ventilateurs génére une impulsion au démarrage. Cela garantit que tous les ventilateurs du boîtier branchés sur le bloc d'alimentation se mettent en route, une brève impulsion à tension élevée assure en effet leur démarrage.
Important: brancher un seul ventilateur par cable.
Fonctionnement ultra silencieux grâce à la technologie SilentWings
Ventilateur de 135 mm de la série USC SilentWings. Très silencieux, grâce au découplage du boîtier et à la vitesse de rotation optimisée sur toute la plage de fonctionnement. Réduction des bruits électriques et mécaniques au moyen de paliers FDB à cœur de cuivre, de pales à flux optimisé et d'un CI d'asservissementlectronique de haut-de-gamma.
Overclocking Key:
Le bouton Overclocking Key réunit tous les rails de distribution 12 V en un rail 12 V commun.
La fonction Overclocking peut être activée en permanence au niveau du bloc d'alimentation au moyen du cavalier livré à cet effet. La fonction Overclocking peut aussi être activée au moyen d'un commutateur monté sur une plaque qui vient alors fermer un emplacement de carte d'extension du PC. Le bouton Overclocking Key est raccordé au bloc d'alimentation par une prise repérée.
Lorsque la fonction Overclocking est activée au moyen du commutateur, la LED de ce dernier s'illumine.
Important : n'actionner le bouton „Overclocking Key“ que lorsque le bloc d'alimentation est à l'arrêt. Raccorder le bouton „Overclocking Key“ ou le cavalier livrés, exclusivement sur la prise du bloc d'alimentation prévue pour l'Overclocking. Il ne faut enaucun cas y raccarder d'autres apparéils, par ex. des ventilateurs !
Pour garantir un fonctionnement sans problèmes du système, il est préférible de désactiver la fonction Overclocking lorsqu'elle n'est pas nécessaire.
4. AVANTAGES TECHNIQUES
ATX 12V Version 2.31 + EPS 12V 2.92 :
avec la gamme DARK POWER PRO 10 be quiet! propose un bloc d'alimentation compatible avec les specifications ATX 12V et EPS 12V les plus récentes. L'utilisateur dispose de quatre cables 12V séparés, qui présente des avantages pour la fiabilité de fonctionnement du système.
Connecteur PCI Express :
les blocs d'alimentation de la gamme DARK POWER PRO 10 disposent au maximum de six connecteurs à 6 ou 8 broches, nécessaires pour l'utilisation de cartes graphiques PCI-Express.
Il est primordial de plusieurs brancher une carte graphique de numero donné sur le connecteur de même numero. (PCIe 1 sur VGA 1 et PCIe 2 sur VGA 2)
S'il vous plaît noter les informations importantes sur la page 53.
Connecteur de carte mère à 20/24 broches :
grace à son connecteur principal extensible de 20 à 24 broches, la gamme DARK POWER PRO 10 est également rétrocompatible avec toutes les specifications de cartes mères courantes.
Les cartes mères qui nécessitent une ligne -5V ainsi que les cartes mères à support Socket A (462) ne sont malheureusement plus prises en charge.
Connecteurs Serial ATA (S-ATA):
Les blocs d'alimentation de la gamme DARK POWER PRO 10 sont équipés de très nombreux connecteurs SATA.
5. COMPATIBILITÉ
Les blocs d'alimentation be quiet! de la gamme DARK POWER PRO 10 sont compatibles avec toutes les specifications de cartes mères et d'alimentations courantes actuelles, telles que :
- Intel ATX12V Power Supply Design Guide Version 2.31 (également rétrocompatibles avec les versions V2.3, V2.2, V2.01, V2.0)
ATX System Design Guide Version 2.3, 2.2 et Version 2.1 - BTX Version 1.0a
- Cartes mères double serveur E-ATX par connecteur 8 broches
EPS12V Version 2.92 - État Intel C6 de la nouvelle génération de processeurs
- Directives Energie Star 5
- Directive EuP
6. INSTALLATION DE VOTRE NOUVEAU BLOC D'ALIMENTATION
Veuillez lore la rubrique « Consignes de sécurité » avant de proceder à l'installation.
Remarque : pour la mise en place du bloc d'alimentation sur le PC, il vous faut un tournevis. Utilisez uniquement les vis livrées avec le produit, car ellesprésentent le filetage requis.
Attention! N'utilisez que les cables fournis avec l'appareil. L'utilisation d'autres cables que ceux fournis (par ex. fournis avec des blocs secteurs plus anciens) peut entraîner des défaillances!
Démontez tout d'abord votre ancienne alimentation. Pour ce faire, veuilles procédérasi :
- débrancher le PC de toutes les sources de courant et déconnecter avec prudence tous les cables reliés au PC.
- Ouvrir le boîtier du PC dans le respect des instructions du fabricant.
- Débrancher tous les connecteurs de la carte mère, ainsi que de tous les autres composants tels que disquettes, disques durs et autres lecteurs optiques. Veiller à ce qu'aucun connecteur de l'ancienne alimentation ne soit relié à un composant.
- Retirer ensuite les vis se trouvant à l'arrière de l'alimentation et la sortir avec précaution du boîtier du PC. Pour ce faire, veiller particulièrement à ce qu'aucun cable ne se prenne dans les composants et les endommage.
Montage de votre nouveau bloc d'alimentation be quiet! DARK POWER PRO 10 :
- Placer le nouveau bloc d'alimentation à l'emplacement prévu dans le boîtier et le fixer à la face arrrière, à l'aide des quatre vis fournies. Ne pas appliquer une force excessive.
- Brancher le connecteur male 20/24 broches dans le connecteur femelle correspondant de la carte mère. Si la carte mère est équipée en 24 broches,mettre les quatre broches additionnelles dans la position correcte avant de brancher le connecteur male dans le connecteur femelle de la carte mère. En cas d'utilisation d'une carte mère à connecteur 20 broches,simplément rabattre les 4 broches surnuméaires sur le côté.
- Brancher ensuite le connecteur 12V-P4 / 12V-P9 du CPU dans le connecteur femelle prévu à cet effet sur la carte mère.
- Si la carte mère peut accueillir plusieurs processeurs, il faut utiliser un connecteur 12V-P9 broches supplémentaire. Il suffit de le brancher sur le connecteur femelle correspondant de la carte mère. Les connecteurs correspondants sont livrés avec le bloc d'alimentation.
Utilisation de la commande de ventilateur thermoregulée du bloc d'alimentation
Ne jamais raccorder plus d'un ventilateur de boîtier de PC sur chaque connecteur femelle repéré „FAN" du bloc d'alimentation. Vérifier que les ventilateurs du boîtier sont capables de fonctionner sur une gamme de tension de 4 à 12 V.
Attention: brancher un seul ventilateur par cable! La charge cumulée de tous les connecteurs de ventilateur ne doit pas dépasser 0,8 A / 9,6 W.
7. FONCTIONS DE SECURITÉ
Les blocs d'alimentation be quiet! sont tous équipés de nombreuses fonctions de sécurité. Celles-ci sont conçues pour protéger le bloc d'alimentation et les composants qui y sont reliés. Dans la plupart des cas, si l'une de ces sécurités se déclenché, le système redémarre ou s'eteint.
Le PC doit alors immédiatement être vérifié afin de rechercher le début évientuel.
Pour une aide sur la recherche des pannes, consultez la rubrique „Correction des défauts"
La gamme DARK POWER PRO 10 dispose des fonctions de sécurité suivantes :
OCP (protection contre les surintensités)
Si la charge subie par les cables individuels dépasse la limite spécifiée, le bloc d'alimentation s'eteint automatiquement.
UVP (protection contre les sous-tension)
Cette sécurité se déclenchéès que la tension dans les cables tombe en-dessous d'une certaine limite. Dans ce cas également, le bloc d'alimentation s'eteint automatiquement.
OVP (protection contre les surtension)
Cette sécurité se déclenché en cas de tension tropées traversant les cables et met le bloc d'alimentation hors tension.
SCP (protection contre les courts-circuits)
La protection en cas de court-circuit au secondaire du bloc d'alimentation protège le bloc d'alimentation et les composants qui lui sont raccordés.
OTP (protection contre la surchauffe)
Si l'intérieur du bloc d'alimentation atteint une température trop élevé, elle s'éteint automatiquement aussitôt. La remise sous tension n'est possible qu'une fois le bloc d'alimentation refroidi. Veiller à ce que le refroidissement du PC soit suffisant.
OPP (protection contre les surcharges)
Cette sécurité se déclenché des que la puissance totale fournie par le bloc d'alimentation est plus élevé que la charge maximale spécifiée. Cela peut être le cas si le bloc d'alimentation ne fournit pas une puissance suffisante pour le système (elle est sous-dimensionnée).
8. CORRECTION DES DÉFAUTS
Attention : remarque importante
Avec les systèmes ATX, le bloc d'alimentation est activé par la carte mère afin de démarrer le PC. Il faut donc vérifier, à l'aide du manuel de la carte mère ou du boîtier, si l'interrupteur marche/arrêt est correctement cable.
Attention: le travail sur des éléments sous tension comporte un risque de blessures graves voire mortelles. Si vous constatiez des traces de fumée, des cables endommages ou des dégats provoqués par des liquides, il faut débrancher immeditatement le bloc d'alimentation du secteur et ne plus l'utiliser. N'ouvre jamais le bloc d'alimentation. Les composants places à l'intérieur, peuvent encoreprésenter des tensions élevées, même longtemps après la的最后一 minute utilisation.
Veuillez confier les réparations exclusivement à des professionnelnels habités.
Le fait d'ouvrir l'appareil annule la garantie.
Si le système ne fonctionne pas correctement avec le bloc d'alimentation installé, veuillez d'abord contrôler les causes de défaillance possibles suivantes :
-
vérifier que le cable d'alimentation électrique est correctement et fermement branché au bloc d'alimentation, ainsi qu'à la prise secteur. Si possible, utiliser une prise individuelle reliée uniquement au bloc d'alimentation de l'ordinateur.
-
Vérifier que tous les connecteurs sont correctement enforcés les uns dans les autres et corriger les erreurs eventuelles comme les inversions de polarité.
-
Contrôler le branchement de l'interrupteur marche/arrêt du boîtier à la carte mère. En cas de besoin, prévoir de consulter le manuel de votre carte mère. Mettre le bloc d'alimentation sous tension en plaçant l'interrupteur sur la position « I » et en actionnant l'interrupteur marche/arrêt du boîtier. Si le bloc d'alimentation ne s'allume toujours pas, passez au point suivant.
-
Vérifier que le système ne présente pas d'eventuels courts-circuits ou de matériel défectueux. Pour ce faire, éteindre l'ordinateur et débrancher du système tous les appareils qui ne sont pas nécessaires au démarrage de l'ordinateur. Remettre le système sous tension. Àpres chaque redémarrage réussi, repétér cette procédure en ayant rebranché l'un des appareils, jusqu'à identifier celui qui provoque le défaut. Si le bloc d'alimentation ne réagit pas en raison d'un court-circuit, et parce qu'il est équipé d'une protection contre les surcharges, il faut attendre au moins cinq minutes avant de redémarrer l'ordinateur.
9. PROBLÉMES FRéQUÊNTS
Problème : les tensions mesurées (par le Bios) sont trop basses/elevées.
Si vous mesurez les tensions du bloc d'alimentation au moyen du Bios de la carte mère ou sur le système d'exploitation, il est possible que les valeurs affichées soient inexactes. Ceci provient en général de l'imprecision de mesure de la carte mère et ne reflète pasforcément la réalité.
Problème : après le montage d'une nouvelle carte graphique, l'ordinateur ne démarre plus ou redémarre inopinément.
Vouaves installed une nouvelle carte graphique plus performante sur voire syste et a present, l'ordinateur ne demarre plus ou redemarre inopinement à la moindre surcharge. L'alimentation n'est pas assez puissant pour voire carte graphique. Avant voire achat, veillez consulter notre configurateur Watts sur www.be-quiet.net. Le programme vous recommandera alors le bloc d'alimentation approprié de notre gamme be quiet!.
Si le bloc d'alimentation n'est pas assez puissant, le problème peut disparaitre en activant la fonction „Overclocking Key" avant de lemettre en route.
Remarque importante :
si le bloc d'alimentation ne fonctionne pas, assurez-vous d'avoir lu ce guide d'utilisation intégralement et d'avoir eliminé les problèmes qui y sont évoqués. Si les problèmes persistent, veuillez vous mettre sans tarder en relation avec notre service après-vente.
10. ACCESSORIES
Avec le bloc d'alimentation, les accessoires suivants sont livrés :
- jeu de câbles pour une gestion modulaire des câbles;
- plaque avec bouton Overclocking Key;
- cavalier d'activation permanente de la fonction Overclocking;
- cable avec terre;
- instructions d'utilisation ;
- attaché-câbles;
- vis de fixation du bloc d'alimentation.
11. CONSIGNES D'ÉLIMINATION
En application des directives européennes*, les apparêils ELECTriques et électroniques usages ne peuvent plus être jetés avec les déchets menagers. Ils doivent être triés. Le symbole du conteneur à déchets sur roue et barre d'une croix indique que le tri est nécessaire.
Contribuez vous aussi à la protection de l'environnement et voirlez à éliminer l'appareil que vous ne souhaitez plus utiliser dans le cadre des systèmes de tri des déchets.
En Allemagne, jeter un apparéil usage avec des ordures menagères non triées est interdit par la loi*. Les responsables légaux officiels du traitement des déchets (les communes) ont prévu à cet effet des lieux de collecte, destinés à recueillir gratuitement les apparéils usages des foyers privés. Il est également possible que les responsables légaux du traitement des déchets collectent les apparéils usages chez les particuliers.
Veuillez vous renseigner sur le calendrier local de collecte des déchets ou, auprès de votre administration municipale, sur les possibilitésPrevues dans cette quartier pour la restitution ou la collecte des appeareils usages.
- Directive 2002/96/CE du Parlement et du Conseil européens en date du 27 janvier 2003 sur les apparêls ELECTriques et Electroniques usages.
** Loi sur la mise en circulation, la collecte et l'élimination non polluante des apparêils électriques etlectroniques (Loi sur les apparêils électriques et électroniques) en date du 16 mars 2005
12. GARANTIE
- 5 ans de garantie du fabricant pour le consommateur final (uniquement pour l'achat initial auprès d'un distributeur be-quiet! agreé)
- Échange sur site au cours des 12 premiers mois à compter de la date d'achat auprès d'un distributeur be-quiet!/agréé.
- L'application de la garantie est soumise à la communication du numero de série, ainsi qu'à la presentation d'une copie de la preuve d'achat auprès d'un distributeur be-quiet!/agree.
L'échange sur site n'est possible qu'en Allemagne et en France.
L'échange ne peut avoir lieu que dans le pays d'achat de l'appareil.
| Model description Article Number Serial Number |
| BQT P10-1200W BN205 S/N (Number see product label) |
| BQT P10-1000W BN204 S/N (Number see product label) |
| BQT P10-850W BN203 S/N (Number see product label) |
Tous les retours sont vérifiés à leur réception par notre service après-vente. Si un bloc d'alimentation s'avère exempt de tout début, il est renvoyé au client. En outre, un montant forfaitaire est facturé pour couvrir les frais de verification encourus.
Pendant les 12 mois suivant votre achat, si vous constatEZ un defaut au niveau de votre alimentation be-quiet!, veuillez vous adresser au service d'assistance en ligne qui vous donnera tous les détails nécessaires concernant les démarches à suivre. Afin de garantir un traitement rapide des réclamations, nous avons besoin des documents suivants :
- une copie du justificatif d'achat ;
- une courte description du problème;
- le numéro de série du bloc d'alimentation;
-ète adressé.
Sur réception de vos documents, nous mandaterons DHL pour vous livrer un bloc d'alimentation de rechange dans une boîte réutilisable pour le retard. Remettez alors le bloc d'alimentation jugé défectieux au livreur de DHL. Les câbles, les accessoires et l'emballage original peuvent rester en votre possession; il n'est pas nécessaire d'effectuer un échange sur ses pieces. Ce service n'existe qu'en France et en Allemagne. L'échange ne peut avoir lieu que dans le pays d'achat de l'appareil.
Veuillez conserver votre justificatif d'achat; sans preuve d'achat, il nous est malheureusement impossible de donner suite aux demandes d'application de la garantie.
- L'ouverture de l'appareil, les manipulations de tout type, les modifications de construction de tout type ainsi que les dommages causés par des actions mécaniques extérieures entraînent la perte totale de la garantie.
- L'intégralité des conditions de garantie peuvent être consultées à l'adresse www.be-quiet.net, sous la rubrique Service/Warranty terms and conditions (Conditions de garantie).
Nos conditions générales de garantie sont applicables. Vous pouvez les consulter sur Internet à l'adresse www.be-quiet.net. Pour une prise en charge par notre service, les numeros indiqués ci-après sont nécessaires. Ils figurent sur la plaque signalétique du bloc d'alimentation :
13. IDENTIFICATION DU CONSTRUCTEUR
Listan GmbH & Co.KG Biedenkamp 3a 21509 Glinde Allemagne
Si vous avez besoin d'assistance, vous pouvez nous joindre en France sur notre
Hotline d'assistance gratuite, du lundi au vendredi de 09h00 à 17h30
Tél. 0800 - 0736736; Fax 040 - 7367686-69
Courriel:info@be-quiet.de, Internet et PSU-Calculator: www.be-quiet.net
14. DROITS D'AUTEUR
- Le contenu de la presente documentation ne peut être reproduit, distribué, diffusé ou enregistré d'aucune manière que ce soit, ni en tout ni en partie sans l'autorisation préalable écrite de Listan.
- be quiet! est une marque déposée de la société Listan GmbH & Co. KG. Les autres noms de produits et de sociétés mentionnés dans la presente documentation peuvent être des marques ou des noms commerciaux apparant à leurs propriétaires respectifs.
- Listant procèle au développement continu de ses produits conformément à sa politique. Par conséquent, Listan se réserve le droit de procéder à des modifications et améliorations de chacun des produits décrits dans la présente documentation, sans avis préalable.
- Listan décline toute responsabilité en cas de pertes de données et de revenus, de dommages particuliers, accessoires, directs ou indirects, quels qu'ils soient, et qu'elle qu'en soit l'origine.
- La présente documentation déscrit le produit sous sa forme actuelle. Listan décline toute responsabilité expressée ou tacite pour l'exactitude et l'intégrality du contenu de la présente documentation, y compris, sans s'y limiter, de la garantie tacite de l'aptitude à la commercialisation et à un usage défini, sauf dans les cas où la législation applicable ou la jurisprudence exigent une telle responsabilité. Listan se réserves le droit de procéder à tout moment et sans avis préalable à des modifications de la présente documentation, ou à son retrait.
1. WPROWADZENIE
Technische Daten, Données technique, Datos professionnel, Dati technici, Dane technicznne
1. LABEL
| 14 - 7A100 - 240Vac 50 - 60Hz AC | |||||||||
| DC Output | 3,3V 5V 12V1 | 12V2 12V | 3 12V4 | -12V | 5VSB | ||||
| BQT P10-1200W 1200W | Max. Current | 25A | 25A | 35A 35A 45A 45A 99A (107A peak / 20ms) | 0,5A | 3A | |||
| Max. Combined Power | 150W 1188 W (1284W peak / 20ms) | 6W | 15W | ||||||
| 1200W (1300W peak / 20ms) | |||||||||
| AC Input | 12 - 6A100 - 240Vac | ||||||||
| DC Output | 3,3V 5V | 12V1 12V2 12V3 | 12V4 | 12V4 | -12V | 5VSB | |||
| BQT P10-1000W | Max. Current | 25A | 25A | 32A 32A 40A 40A | 0,5A | 3A | |||
| 83A | |||||||||
| 1000W | Max. Combined Power | 150W 996W | 6W | 15W | |||||
| 1000W | |||||||||
| AC Input | 10 - 5A100 - 240Vac | ||||||||
| DC Output | 3,3V 5V | 12V1 12V2 | 12V3 | 12V4 | -12V | 5VSB | |||
| BQT P10-850W | Max. Current | 25A | 25A | 30A | 30A 35A 35A | 0,5A | 3A | ||
| 70A | |||||||||
| 850W | Max. Combined Power | 140W | 840W | 6W | 15W | ||||
| 850W | |||||||||
2. VOLTAGE REGULATION
| DC Output | 3.3V | 5V | 12V1 | 12V2 | 12V3 | 12V4 | -12V | 5VSB |
| Tolerance | +/- 5% | +/- 5% | +/- 5% | +/- 5% | +/- 5% | +/- 5% | +/- 10% | +/- 5% |
| Ripple/ Noise (max.) | 50mV | 50mV | 120mV | 120mV | 120mV | 120mV | 120mV | 50mV |
