ANT701400N - Antenne WiFi D-LINK - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ANT701400N D-LINK au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Caractéristiques techniques | Antenne WiFi D-LINK ANT701400N, gain de 14 dBi, fréquence de 2.4 GHz, connecteur RP-SMA. |
|---|---|
| Utilisation | Idéale pour améliorer la portée et la qualité du signal WiFi dans les environnements domestiques et professionnels. |
| Maintenance et réparation | Vérifier régulièrement l'état des connexions et des câbles. Nettoyer l'antenne avec un chiffon doux pour éviter l'accumulation de poussière. |
| Sécurité | Installer l'antenne dans un endroit sécurisé pour éviter les dommages physiques. Éviter l'exposition prolongée à des conditions climatiques extrêmes. |
| Informations générales | Compatible avec la plupart des routeurs WiFi. Vérifier la compatibilité du connecteur avant l'achat. |
FOIRE AUX QUESTIONS - ANT701400N D-LINK
Quel est le principe de fonctionnement de l'antenne D-LINK ANT701400N ?
L'antenne D-LINK ANT701400N fonctionne en amplifiant le signal WiFi pour améliorer la portée et la qualité de la connexion sans fil.
Comment installer l'antenne D-LINK ANT701400N ?
Pour installer l'antenne, dévissez l'antenne d'origine de votre routeur et vissez l'antenne D-LINK ANT701400N à la place. Assurez-vous que l'antenne est bien fixée.
Quelle est la portée maximale de l'antenne D-LINK ANT701400N ?
La portée de l'antenne peut varier en fonction des obstacles et des interférences, mais elle est conçue pour améliorer la couverture jusqu'à 400 mètres en extérieur et 100 mètres en intérieur.
L'antenne D-LINK ANT701400N est-elle compatible avec tous les routeurs ?
L'antenne D-LINK ANT701400N est compatible avec la plupart des routeurs WiFi qui ont un connecteur d'antenne de type RP-SMA.
Comment savoir si l'antenne fonctionne correctement ?
Pour vérifier le bon fonctionnement de l'antenne, observez l'amélioration du signal WiFi dans différents endroits de votre espace. Vous pouvez également utiliser une application de mesure de signal pour évaluer la qualité de la connexion.
Que faire si le signal ne s'améliore pas après l'installation de l'antenne ?
Si le signal ne s'améliore pas, vérifiez que l'antenne est correctement installée, que le routeur est positionné de manière optimale, et assurez-vous qu'il n'y a pas d'interférences causées par d'autres appareils électroniques.
L'antenne D-LINK ANT701400N peut-elle être utilisée à l'extérieur ?
Oui, l'antenne D-LINK ANT701400N est conçue pour être utilisée à l'extérieur, mais assurez-vous de la protéger des intempéries si elle n'est pas spécifiquement conçue pour une exposition prolongée.
Y a-t-il un risque d'endommager mon équipement en utilisant cette antenne ?
Non, l'utilisation de l'antenne D-LINK ANT701400N ne devrait pas endommager votre équipement tant que vous suivez les instructions d'installation et que vous l'utilisez avec des appareils compatibles.
Questions des utilisateurs sur ANT701400N D-LINK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Antenne WiFi au format PDF gratuitement ! Retrouvez votre notice ANT701400N - D-LINK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ANT701400N de la marque D-LINK.
MODE D'EMPLOI ANT701400N D-LINK

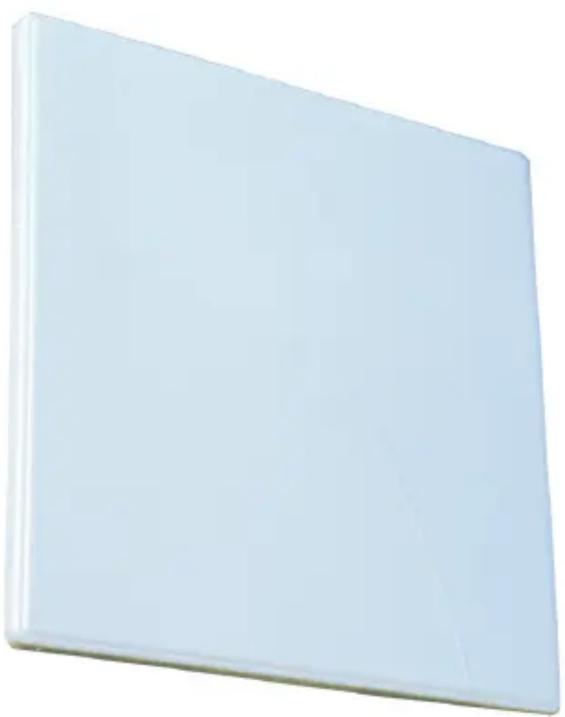

Triple Polarization Directional Antenna
Electrical specification
| Frequency range | 2400 - 2500 MHz | 5150 - 5875MHz |
| Gain | 11 dBi | 12 - 14 dBi |
| VSWR | 2.0 : 1 (max.) | 2.0 : 1 (max.). |
| Polarization | Linear, Horizontal & Vertical X 2 | Linear, ± 45° & Vertical |
| Horizontal HPBW | 35° - 45° | 19° - 22° |
| Vertical HPBW | 36° - 38° | 25° - 31° |
| Input impedance | 50 ohm | |
| Connector | N Jack x 3 | |
| Power handling | 10 W (cw) | 6 W (cw) |
Environmental & Mechanical Characteristics
| Survival wind speed | 216 Km/hr |
| Temperature | -40 °C to +80 °C |
| Humidity | 95 % @ 55 °C |
| Radome color | White |
| Radome material | ABS, UV Resistant |
| Weight | 1.72 Kg |
| Dimensions | 360 x360 x 40 mm |
| Dustproof/Waterproof | IP-67 |
| Mounting kit | Pole Mount & Wall Mount |
5GHz
Wall mount
②M4*8 Screw+S/W+W 4pcs
③Space Keeper 4pcs
④M-Shape Mounting 1pcs
⑤Pole mount clip 1pcs
⑥M6*60 screw 2pcs
⑦M6*16 screw 4pcs
⑧M6 S/W 4pcs
⑨M6 W 4pcs


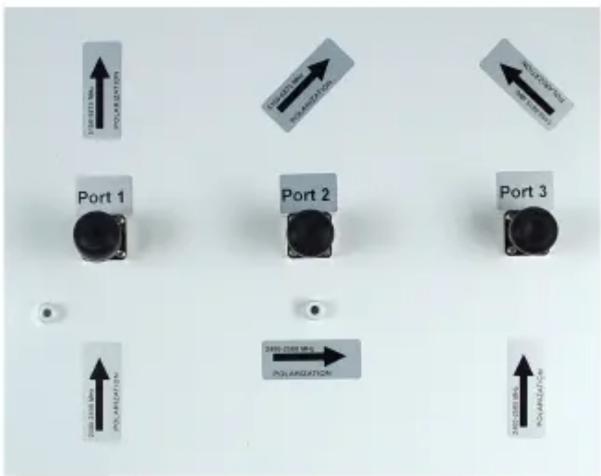

Port 1 Port 2 Port 3 → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → ← ← ← ← ← ← ← ← ← ← ← ← ← ← ←For 11n Access Point with 2X2 MIMO design, connecting port 2 and port 3 is suggested.

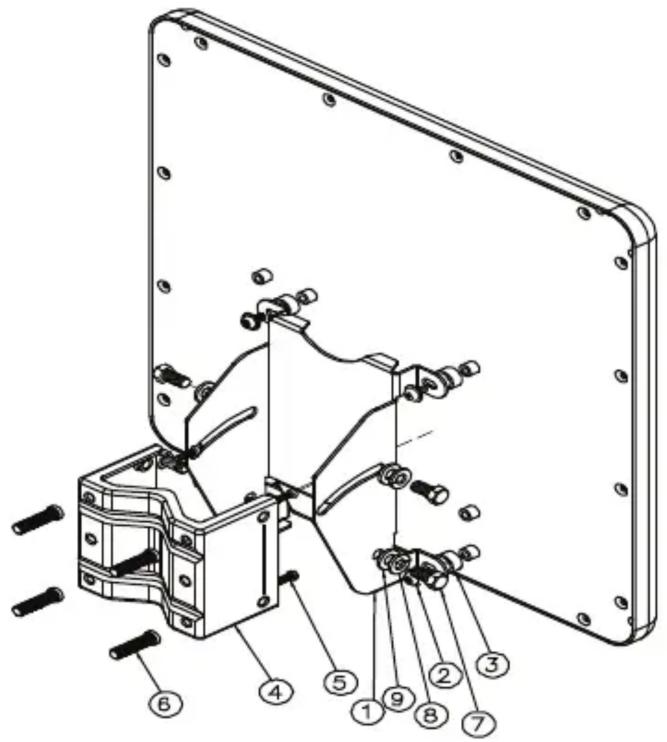

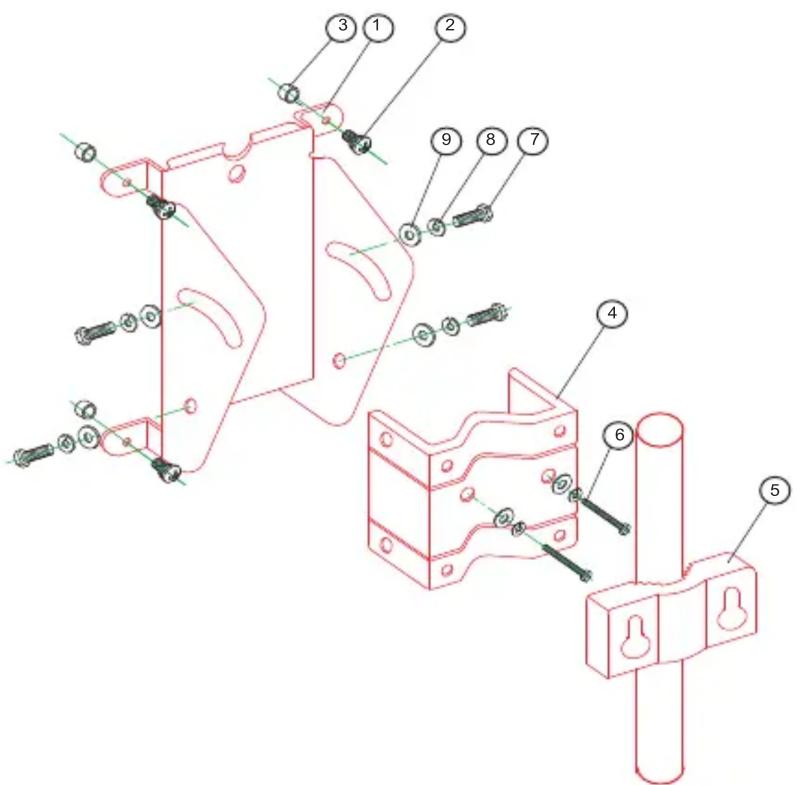

Pole mount
②M4*8 Screw+S/W+W 4pcs
③Space keeper 4pcs
④M-Shape mounting 1pcs
⑤Screw 3/4" 4pcs
⑥Wall tiger 1/4" 4pcs
⑦M6*16 screw 4pcs
⑧M6 S/W 6pcs
⑨M6 W 6pcs
Package Contents:
- ANT70-1400N Antenna
- 50cm extension cable
- Mounting Kit
- Waterproof tape
- Quick Installation Guide

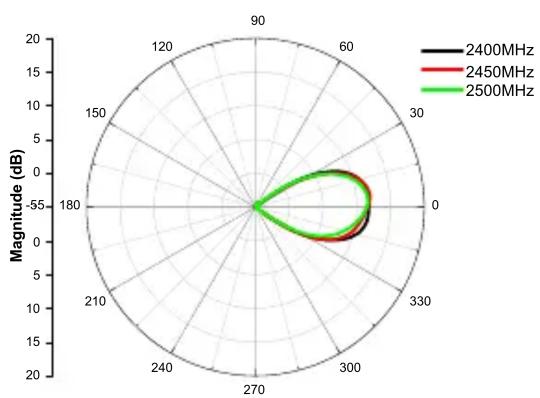

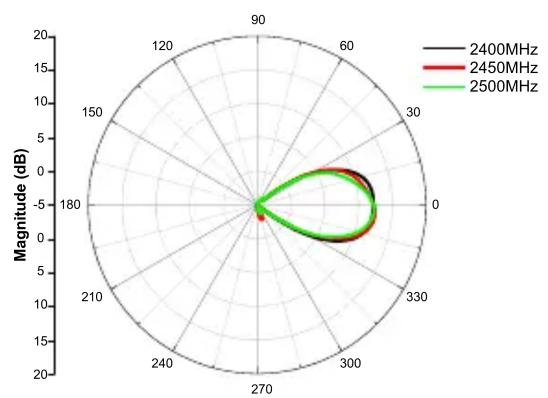

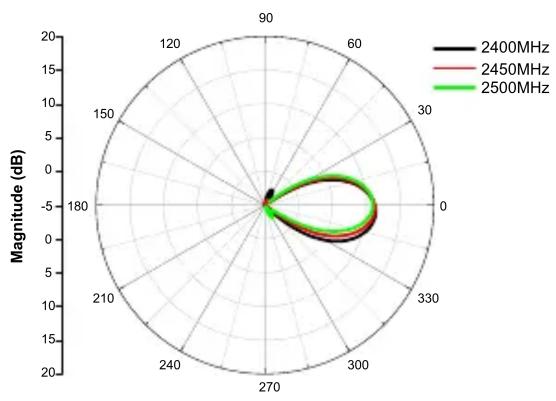

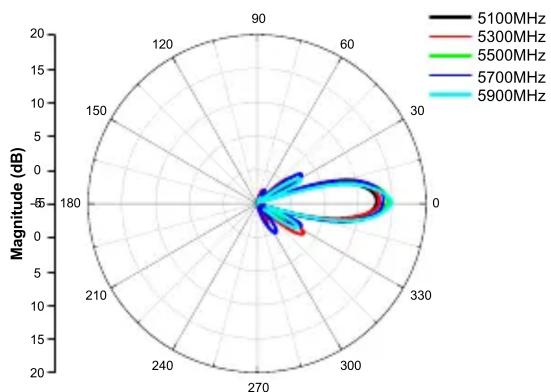

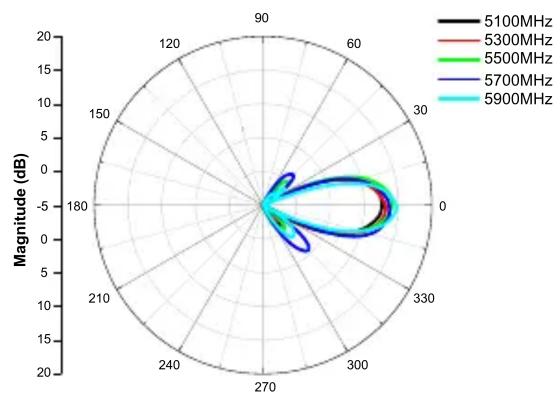

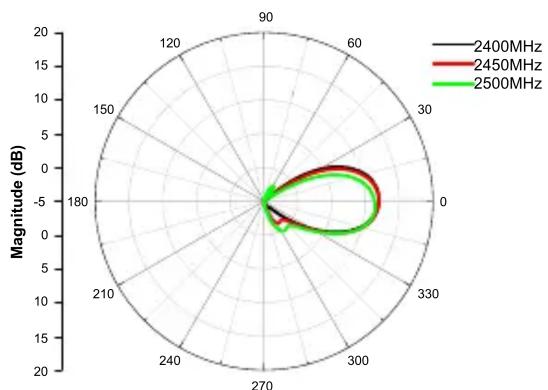

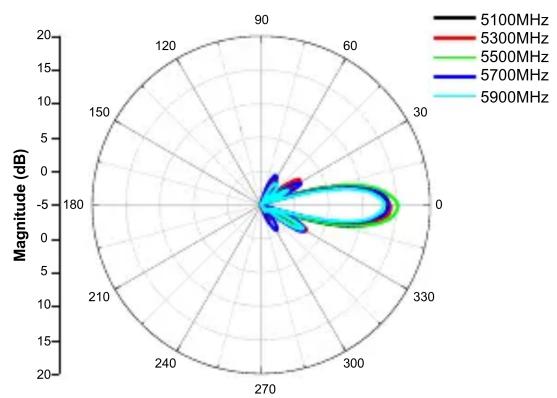

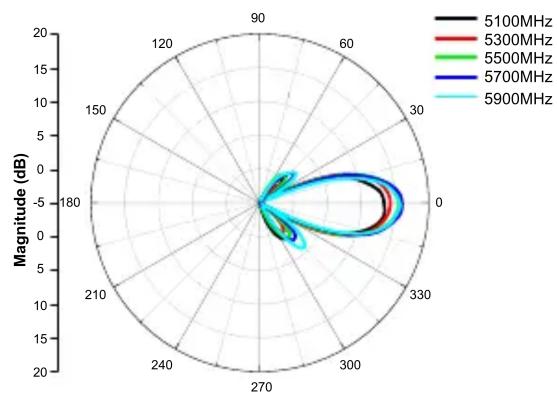

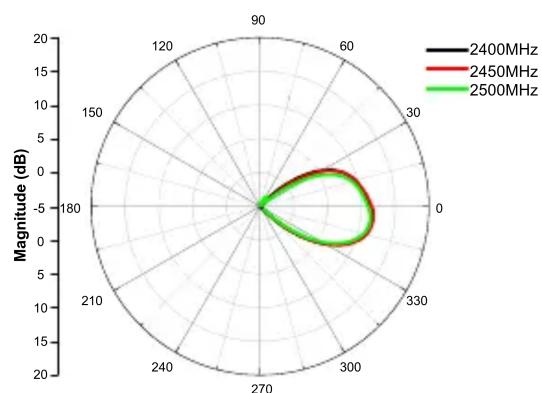

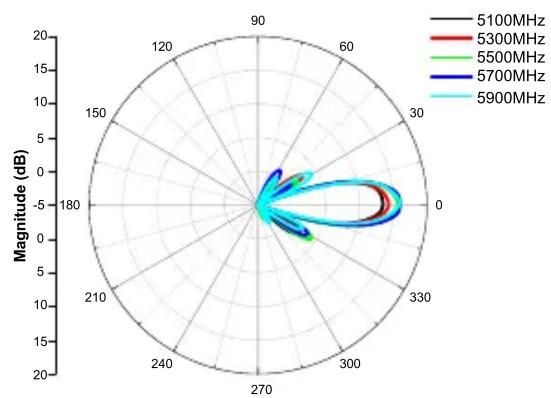

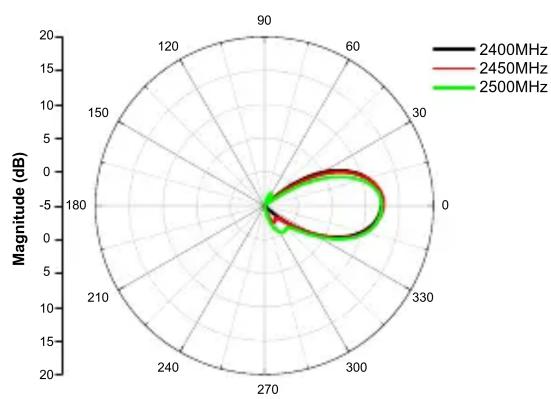

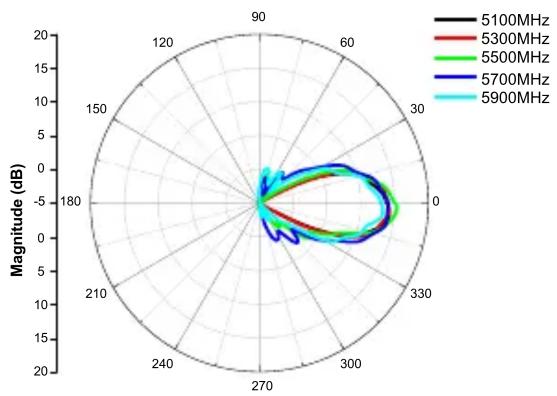

Radiation Pattern
Port 1 (H-Plane)
radar
| Frequency | Magnitude (dB) | | --------- | -------------- | | 2400MHz | -5 | | 2450MHz | -3 | | 2500MHz | -1 |
radar
| Frequency | Magnitude (dB) | | --------- | -------------- | | 5100MHz | -5 | | 5300MHz | -3 | | 5500MHz | -2 | | 5700MHz | -1 | | 5900MHz | 0 |Port 1 (V-Plane)
radar
| Frequency | Magnitude (dB) | | --------- | -------------- | | 2400MHz | -5 | | 2450MHz | -3 | | 2500MHz | 0 |
radar
| Frequency | Magnitude (dB) | | --------- | -------------- | | 5100MHz | ~0 | | 5300MHz | ~-5 | | 5500MHz | ~-10 | | 5700MHz | ~-15 | | 5900MHz | ~-20 |Port 2 (H-Plane)
radar
| Frequency | Magnitude (dB) | | --------- | -------------- | | 2400MHz | -5 | | 2450MHz | -3 | | 2500MHz | -1 |
radar
| Frequency | Magnitude (dB) | | --------- | -------------- | | 5100MHz | ~0 | | 5300MHz | ~-2 | | 5500MHz | ~-4 | | 5700MHz | ~-6 | | 5900MHz | ~-8 |Radiation Pattern
Port 2 (V-Plane)
radar
| Frequency | Magnitude (dB) | | --------- | -------------- | | 2400MHz | -5 | | 2450MHz | -3 | | 2500MHz | -1 |
radar
| Frequency | Magnitude (dB) | | --------- | -------------- | | 5100MHz | ~0 | | 5300MHz | ~-2 | | 5500MHz | ~-4 | | 5700MHz | ~-6 | | 5900MHz | ~-8 |Port 3 (H-Plane)
radar
| Angle | 2400MHz | 2450MHz | 2500MHz | |-------|---------|---------|---------| | 0 | 0 | 0 | 0 | | 30 | 10 | 15 | 20 | | 60 | 20 | 25 | 30 | | 90 | 30 | 35 | 40 | | 120 | 40 | 45 | 50 | | 150 | 50 | 55 | 60 | | 180 | 60 | 65 | 70 | | 210 | 70 | 75 | 80 | | 240 | 80 | 85 | 90 | | 270 | 90 | 95 | 100 | | 300 | 100 | 105 | 110 | | 330 | 110 | 115 | 120 |
radar
| Frequency | Magnitude (dB) | | --------- | -------------- | | 5100MHz | ~0 | | 5300MHz | ~-2 | | 5500MHz | ~-4 | | 5700MHz | ~-6 | | 5900MHz | ~-8 |Port 3 (V-Plane)
radar
| Angle | 2400MHz | 2450MHz | 2500MHz | |-------|---------|---------|---------| | 0 | -5 | -5 | -5 | | 30 | -5 | -5 | -5 | | 60 | -5 | -5 | -5 | | 90 | -5 | -5 | -5 | | 120 | -5 | -5 | -5 | | 150 | -5 | -5 | -5 | | 180 | -5 | -5 | -5 | | 210 | -5 | -5 | -5 | | 240 | -5 | -5 | -5 | | 270 | -5 | -5 | -5 | | 300 | -5 | -5 | -5 | | 330 | -5 | -5 | -5 |
