Type de produit	Convertisseur de média monofibre 1000BASE-T/mini-GBIC
Marque	D-Link
Modèle	DMC-805G
Alimentation	Adaptateur secteur 7,5 V DC, 1,5 A (100-260 V AC)
Connecteurs	1 port RJ-45 1000BASE-T ; 1 emplacement mini-GBIC (SFP)
Voyants LED	PWR (alimentation) ; LINK/ACT (liaison/activité)
Modes duplex fibre	Négociation automatique ou mode forcé (commutateur)
Fonction LLR	Link Loss Return (activation/désactivation par commutateur)
Type d'installation	Autonome (bureau) ou sur châssis D-Link
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	Inférieure à 90 % (sans condensation)
Ventilation	Ne pas obstruer les ouvertures ; assurer une ventilation suffisante
Distance maximale de la prise	1,8 mètre
Plug and Play	Oui, reconnaissance automatique
Nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et non abrasif
Sécurité	Respecter les normes CEM (CEI-801-3, niveau 2)
Support technique France	Tél. : [phone] (0,12 €/min) ; email : [e-mail]

FOIRE AUX QUESTIONS - DMC-805G D-LINK

Quel type de fibre optique est compatible avec le DMC-805G ?

Le DMC-805G utilise un module SFP (mini-GBIC) pour la fibre monofibre. Vous devez installer un module SFP compatible 1000BASE-LX ou 1000BASE-SX selon la distance souhaitée (non inclus).

Comment configurer le mode duplex du port fibre ?

Un commutateur à glissière sur le convertisseur permet de choisir entre la négociation automatique (OFF) et le mode forcé (ON). Référez-vous au tableau dans le manuel pour les détails.

Que signifie le voyant LINK/ACT ?

Le voyant LINK/ACT est allumé fixe lorsque la liaison fibre est établie, clignote lors de l'émission/réception de données, et éteint en l'absence de liaison.

Puis-je utiliser le DMC-805G sans module SFP ?

Non, le port fibre nécessite un module SFP (mini-GBIC) pour fonctionner. Le port RJ-45 peut être utilisé seul pour une connexion cuivre, mais la conversion fibre nécessite un SFP.

Comment installer le convertisseur dans un châssis D-Link ?

Retirez la vis du convertisseur, fixez-le au support fourni avec le châssis à l'aide de la vis, puis insérez l'ensemble dans l'emplacement d'extension du châssis.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est bien branché sur le convertisseur et sur une prise électrique fonctionnelle (100-260 V). Si le problème persiste, contactez le support technique D-Link.

Quelle est la distance maximale de la prise électrique ?

La prise de courant doit se trouver à moins de 1,8 mètre du convertisseur pour éviter les chutes de tension.

Le convertisseur est-il compatible avec les équipements 10/100/1000 ?

Oui, le port RJ-45 supporte le 1000BASE-T (Gigabit) et est rétrocompatible avec 10/100 Mbps via la négociation automatique.

Comment activer ou désactiver la fonction LLR ?

Utilisez l'inverseur 2 : position ON active le Link Loss Return, position OFF le désactive. Le LLR informe le port cuivre d'une perte de liaison fibre.

Où trouver les dernières mises à jour du micrologiciel ?

Rendez-vous sur le site web D-Link (www.dlink.fr) et recherchez le modèle DMC-805G dans la section support/téléchargements.

MODE D'EMPLOI DMC-805G D-LINK

Convertisseur de média monofibre

1000BASE-T/mini-GBIC

DMC-805G

Avant de commencer

Ce guide d'installation rapide indique étape par étape comment configurer le convertisseur de média double longueur d'onde monofibre 1000BASE-T/ mini-GBIC DMC-805G D-Link. Le modèle que vous avez acheté peut vous sembler légèrement différent de ceux des illustrations. Pour plus d'information détaillée sur le convertisseur de médias, ses composants, faire des raccordements de réseau et des caractéristiques techniques, reportez-vous s'il vous plait au Manuel de l'Utilisateur inclus avec votre convertisseur de médias.

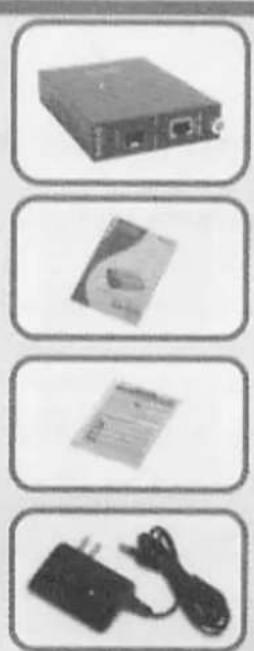

Vérifiez le contenu de l'emballage

Voici les éléments que doit contenir l'emballage du DMC-805G :

- Convertisseur de média monofibre 1000BASE-T/mini-GBIC DMC-805G

• Manuel utilisateur

• Guide d'installation rapide

L'alimentation sous une tension différente de la tension nominale endommagera ce produit et annulera la garantie

• Adaptateur secteur 7.5V DC, 1.5A

Si l'un des éléments ci-dessus manque, contactez votre revendeur.

1

Configuration du convertisseur de média monofibre DMC-805G

Comme tout appareil électrique, le convertisseur de média doit être placé à un endroit où il ne sera pas soumis à des températures ou des humidités extrêmes ou encore à des perturbations électromagnétiques. Plus précisément, l'emplacement choisi doit remplir les conditions suivantes :

A. La température ambiante doit être comprise entre 0 et 40°C.
B. L'humidité relative doit être inférieure à 90% (sans condensation).
C. Les appareils électriques voisins ne doivent pas dépasser les normes de rayonnement électromagnétique CEI-801-3, niveau 2 (3 V/m).
D. Assurez-vous que l'équipement reçoit une ventilation adéquate. Ne bloquez pas les trous de ventilation de chaque côté du convertisseur de médias ou le port d'échappement de ventilateur sur le côté ou l'arrière de l'équipement.
E. La prise de courant doit être à une distance maximale de 1,8 mètre du convertisseur.

2

Alimentation

1. Ce convertisseur est un équipement « plug and play » (il est reconnu automatiquement par le système d'exploitation).
2. Branchez l'adaptateur secteur 7,5Vdc/1,5A sur le convertisseur (à l'arrière) et sur une prise de courant alternatif normale (100 à 260 V).

3

Configuration

Un commutateur à glissière permet de sélectionner le mode duplex pour le port fibre. Reportez-vous au tableau ci-dessous pour plus de détails.

Inverseur 1	On	Mode forcé fibre
	Off	Négociation automatique fibre
Inverseur 2	On	Activation LLR
	Off	Désactivation LLR

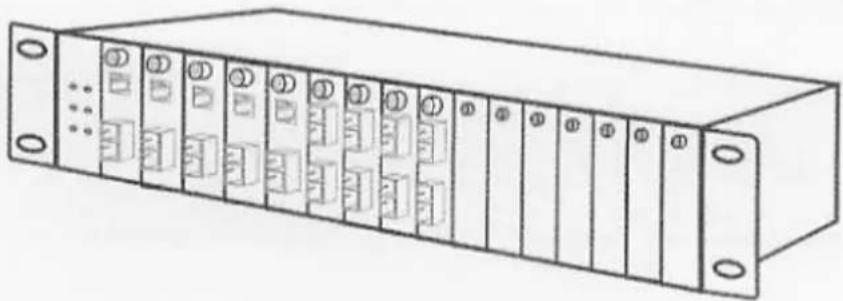

Installation dans un châssis

Le convertisseur peut être installé dans n'importe quel emplacement d'extension d'un châssis spécial.

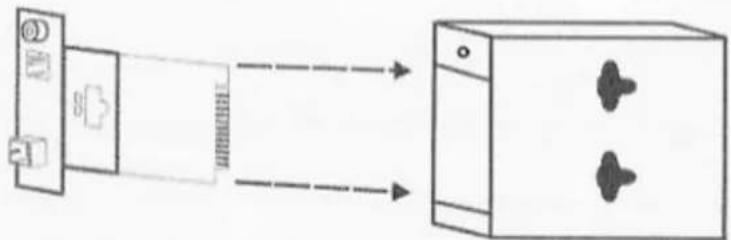

Dévissez et sortez la carte convertisseur

Commencez par installer le convertisseur sur un support fourni avec le châssis :

Étape 1- Dévissez le support de l'emplacement d'extension désiré.

Étape 2- Retirez la vis du convertisseur comme indiqué ci-dessous.

Étape 3- Fixez la carte convertisseur au support avec la vis.

Les voyants lumineux indiquent l'état du convertisseur :

PWRO
OLINK/ACT

LEDs	Status	Indication
Alimentation (PWR)	Allumé	Alimentation on
	Eteint	Alimentation off
LINK/ACT	Allumé	Liaison
	Clignot ant	Émission ou réception de données
	Eteint	Pas de liaison

MEMO

Vous trouverez la documentation et les logiciels les plus récents sur le site web D-Link.

Vous pouvez contacter le service technique de D-Link par notre site internet ou par téléphone.

Support technique destiné aux clients établis en France:

Assistance technique D-Link par téléphone :

0820 0803 03

N° INDIGO - 0,12€ TTC/min*

*Prix en France Métropolitaine au 3 mars 2005

Du lundi au samedi-de 9h00 à 19h00

Assistance technique D-Link sur internet :

http://www.dlink.fr

e-mail: [e-mail]

Support technique destiné aux clients établis au Canada :

Assistance technique D-Link par téléphone :

[phone]

Lun.-Ven.7h30 à 21h00 HNE.

Assistance technique D-Link sur internet :

http://support.dlink.ca

e-mail:[e-mail]
