MODE D'EMPLOI Eagle Pro Ai M322 D-LINK
D-Link se réserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis.
Révisions du manuel
| Révision Date Description | ||
| 1,00 | mai 19, 2023 | Version initiale |
Marques commerciales
D-Link et le logo D-Link sont des marques commerciales ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.
Apple ^® , Apple logo ^® , Safari ^® , iPhone ^® et Macintosh ^® sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays. App Store ^SM est une marque de service d'Apple Inc.
Le navigateur Chrome™, Google Play™ et Android™ sont des marques de Google Inc.
Internet Explorer ^® , Windows ^® et le logo Windows sont des marques du groupe Microsoft.
Copyright © 2020 par D-Link Corporation, Inc.
Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Corporation, Inc.
Consommation électrique
Consommation électrique ErP
Ce périphérique est un produit ErP (Energy related Products) doté de la fonction HiNA (High Network Availability) qui passe automatiquement en mode veille réseau dans la minute suivant une interruption de la transmission des paquets afin d'économiser l'énergie. S'il n'est pas utilisé pendant certaines périodes, il peut être débranché pour économiser l'énergie.
Veille réseau : 5,18 watts
Éteint : 0,06 watts
Table des matières
Contenu de la boîte .... 1
Configuration système requise ....2
Introduction 3
Vue d'ensemble du matériel....5
M32 Voyant lumineux 5
M32 Panneau arrière 6
Installation....7
Avant de commencer....7
Éléments à prendre en compte avant d'installer le réseau
sans fil 8
Configuration....9
Configuration d'EAGLE PRO AI ....10
Installation du matériel ....11
Assistant de configuration ....13
Configuration....20
Utilisation de l'interface utilisateur Web ....20
Accueil 21
Internet....22
Internet....23
M32....24
Clients connectés ....25
Prolongateurs....26
Réseau Mesh....27
Paramètres....29
Assistant....29

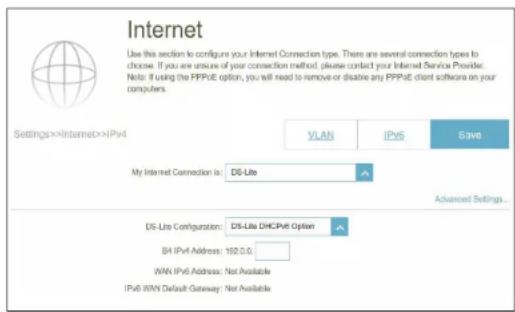

Internet....30
IPv4 30

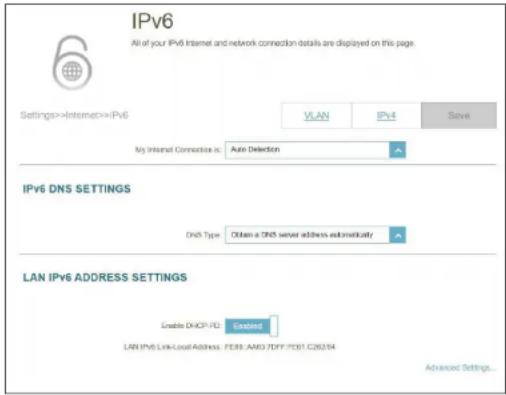

IPv6 40
IPv6 - Détection automatique....41
Internet - VLAN 53
Internet - VLAN 54
Sans fil....55
Sans fil....56
Zone invité ....60

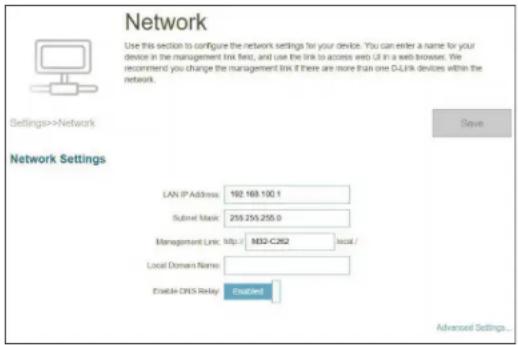

Réseau....62
D-Link Cloud....64
Mode de fonctionnement 65
Caractéristiques ....66

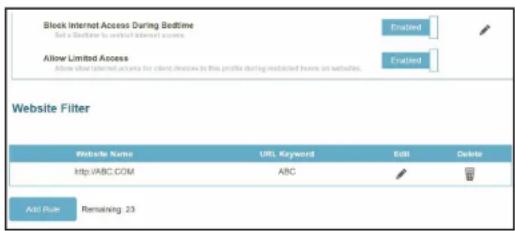

Contrôle parental....66

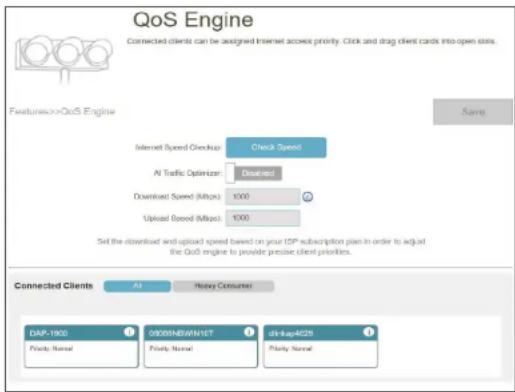

Moteur QoS....69
Pare-feu....71

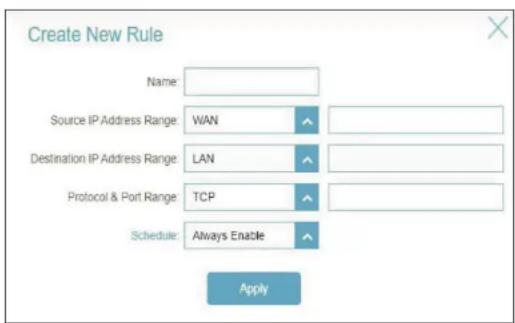

Paramètres du pare-feu - Règles IPv4 / IPv6 .....73
Paramètres du pare-feu - Règles IPv4 / IPv6 .....74
Redirection de port....75

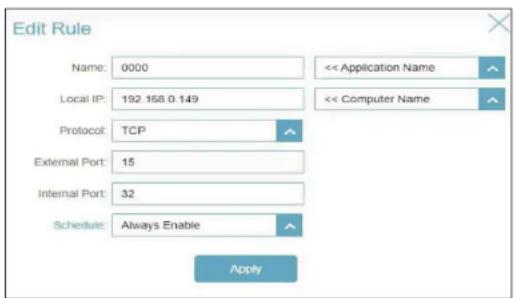

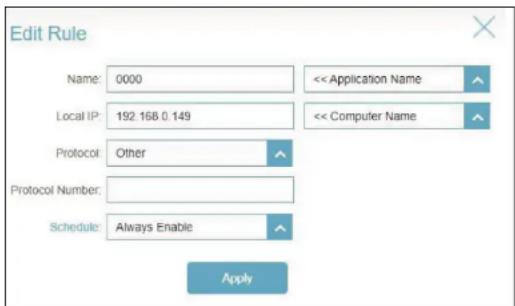

Transfert de port - Serveur virtuel ....76
Transfert de port - Serveur virtuel ....77
Routes statiques - IPv4....78

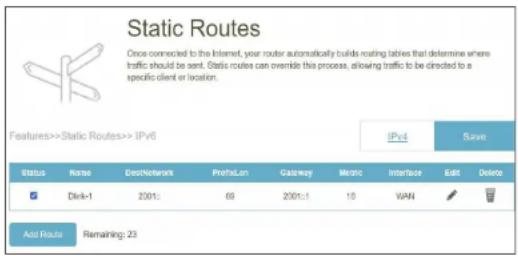

Routes statiques - IPv6....79
DNS dynamique....80
VPN rapide....82
Gestion 83
Heure et calendrier - Heure....83
Table des matières
| Heure et calendrier - Calendrier | 84 |

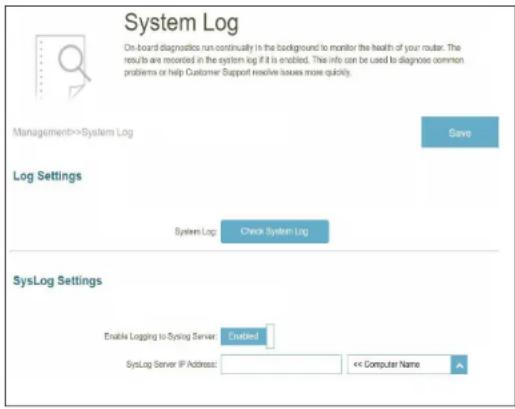

| Journal système | 85 |
| Admin système | 87 |
| Admin | 87 |
| Système | 89 |
| Utilisateur | 90 |
| Mise à jour | 91 |

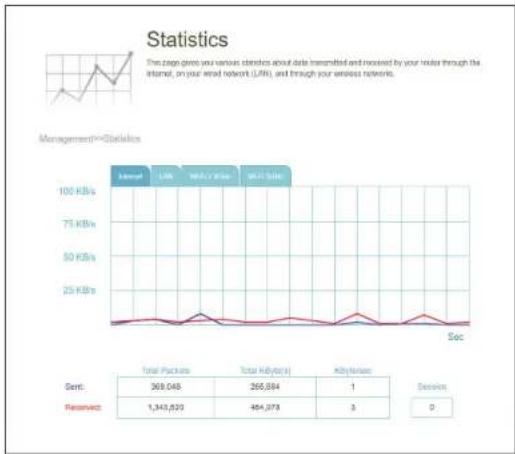

| Statistiques | 92 |
| EAGLE PRO AI | 93 |
| Contrôle vocal | 97 |
| Enregistrer un compte de service cloud D-Link | 98 |
| Configuration d'Amazon Alexa | 102 |
| Commandes vocales Amazon Alexa | 106 |
| Configuration de l'assistant Google | 107 |
| Commandes vocales de Google Assistant | 109 |
VPN rapide ....110
Informations importantes .... 111
Périphérique iOS....112

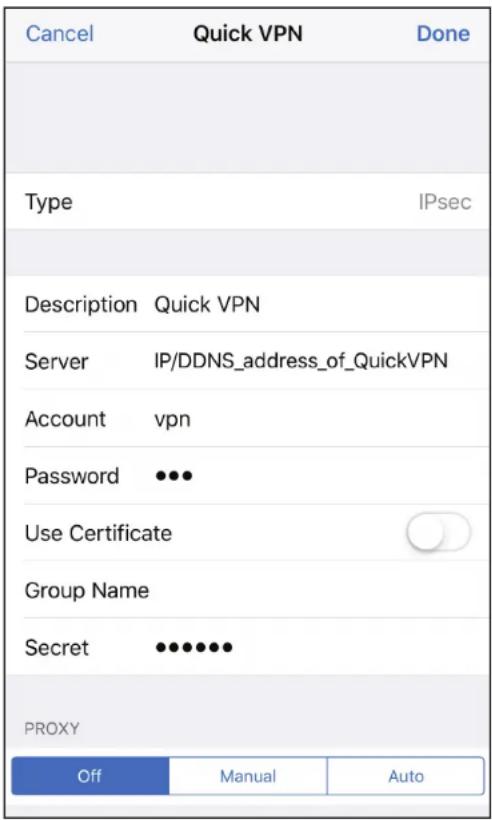

Instructions de configuration du VPN....112
Connexion ou déconnexion 114
Mac OS X....115
Instructions de configuration du VPN....115
Connexion ou déconnexion 117
Windows 10....118
Instructions de configuration du VPN....118

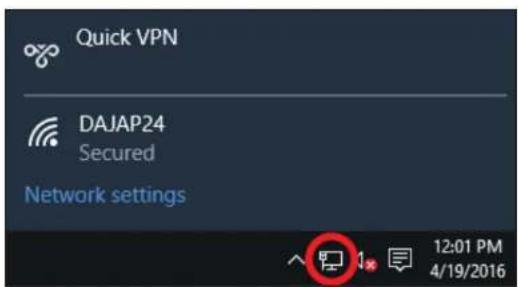

Connexion ou déconnexion 120
Android 121
Instructions de configuration du VPN....121
Connexion ou déconnexion .... 123
Connexion à un client sans fil ....125
Bouton WPS....125
Windows ^® 10....126
Résolution des problèmes ......127
Bases de la connexion sans fil....129
Définition de « sans fil »......130
Conseils 132
Sécurité du réseau sans fil ....133
Caractéristiques techniques....134
Contenu de la boîte
Routeur Mesh M32 AX3200
Adaptateur secteur (12 V/2 A)
Câble Ethernet (RJ45/1 m)
Guide d'installation rapide
Si l'un des éléments ci-dessus est manquant ou endommagé, veuillez contacter votre revendeur local.
Remarque : L'utilisation d'une alimentation dont la tension diffère de celle fournie avec l'appareil risque de l'endommager et en annule la garantie.
Configuration système requise
| Configuration réseau requise | Un câble Ethernet, un modem DSL ou fibre optiqueClients sans fil IEEE 802.11ax/ac/n/g/b/aEthernet 10/100/1000 Mbits/s |
| Prérequis de l’utilitaire de configuration Web | Ordinateur avec :Système d’exploitation Windows, Macintosh ou basé sur LinuxUn adaptateur Ethernet ou une interface Wi-Fi installéeConfiguration requise du navigateur :Internet Explorer 11 ou une version supérieureFirefox 28 ou une version supérieureSafari 6 ou une version supérieureChrome 28 ou une version supérieure |
| APPLICATION EAGLE PRO AI Exigences | Appareil iOS® or AndroidTM (Veuillez vous reporter à la page Play Store pour vérifier si votre appareil est compatible) |
Introduction
Présentation du M32. Le routeur haute performance doté de la technologie Next-Gen Wi-Fi 6. La technologie Wi-Fi avancée de l'AX3200 couvre chaque centimètre carré de votre maison, de manière rapide et fiable, ce qui la rend idéale pour les grandes maisons avec de nombreux appareils connectés. Avec M32, vous pouvez profiter d'un Wi-Fi stable, cohérent et véritablement intelligent. Grâce à la compatibilité de l'assistant vocal intégré avec Amazon Alexa et Google Assistant, vous pouvez contrôler votre réseau par commande vocale.
Caractéristiques
Performances sans fil haut-débit grâce à la technologie 802.11ax sans fil
Grâce à la dernière technologie AX sans fil, le M32 prend en charge la technologie MU-MIMO bidirectionnelle ainsi que la technologie OFDMA pour gérer davantage d'appareils tout en réduisant la latence du réseau, ce qui permet aux utilisateurs de participer à des activités en ligne en temps réel, telles que le streaming vidéo, les jeux en ligne, et plus encore, avec des performances fluides.
Fonctionnalités intelligente de qualité de service améliorées
La qualité de service (QoS) vous permet de donner la priorité au trafic important afin de garantir que les applications en temps réel reçoivent une bande passante optimale. En outre, le moteur à intelligence artificielle intégré recueille et analyse les données relatives au trafic et avertit les administrateurs en cas de consommation élevée de bande passante afin qu'ils puissent prendre des mesures rapides.
Connectivité sans fil fluide avec une bande passante optimisée
L'innovant Optimiseur de trafic IA fournit un rapport d'utilisation hebdomadaire pour informer les administrateurs de la consommation de la bande passante du réseau par les gros utilisateurs. Il évalue également l'état général du réseau sans fil et indique le nombre de fois où le moteur a optimisé le réseau automatiquement en fonction des conditions du réseau et des données d'utilisation.
Toujours à jour avec les dernières fonctionnalités
Le M32 vérifie automatiquement les mises à jour quotidiennes pour s'assurer que l'appareil dispose toujours des dernières fonctionnalités et du micrologiciel le plus sûr. Pour une tranquillité d'esprit supplémentaire, en cas d'échec lors de la mise à jour du firmware, le routeur stockera une image système de sauvegarde dans la mémoire avant de procéder à la mise à jour.
Configuration facile et gestion flexible
La gestion de votre utilisation de l'Internet n'a jamais été aussi facile ; il suffit de télécharger l'application gratuite EAGLE PRO AI pour votre appareil mobile et de suivre les instructions étape par étape à l'écran pour ajouter votre dispositif. Vous avez également la possibilité d'utiliser un navigateur Web pour accéder à l'assistant d'installation pour la configuration de base et les fonctions avancées. La prise en charge de la configuration protégée Wi-Fi (WPS) standard de l'industrie vous permet de créer des connexions cryptées vers de nouveaux appareils en appuyant sur un bouton.
Vue d'ensemble du matériel M32 Voyant lumineux
| 1 | Voyant d'état | Rouge fixe Le M32 est en train de démarrer ou d'être réinitialisé. |
| Orange clignotantLe M32 se synchronise avec un autre point Mesh ou essaie d'établir une connexion montante. Une fois la configuration effectuée, un voyant orange clignotant indique qu'il n'y a pas de connexion sur le périphérique. | ||
| Blanc fixeLe M32 est allumé et il fonctionne Une fois l'installation terminée, un voyant blanc fixe indique qu'une liaison montante est établie avec l'appareil. | ||
| Blanc clignotantSi l'appareil a été configuré, un voyant blanc clignotant indique que la connexion est faible ou que le M32 se connecte à un client sans fil à l'aide du Wi-Fi Protected Setup (WPS). | ||
| Clignotement orange et blancL'appareil fait l'objet d'une mise à jour du micrologiciel. | ||
| DésactivéLe M32 est éteint.Si le périphérique est sous tension et que le voyant d'état est désactivé, le périphérique fonctionne normalement. Voir la sectionAdminen page 87sur pour plus d'informations. |

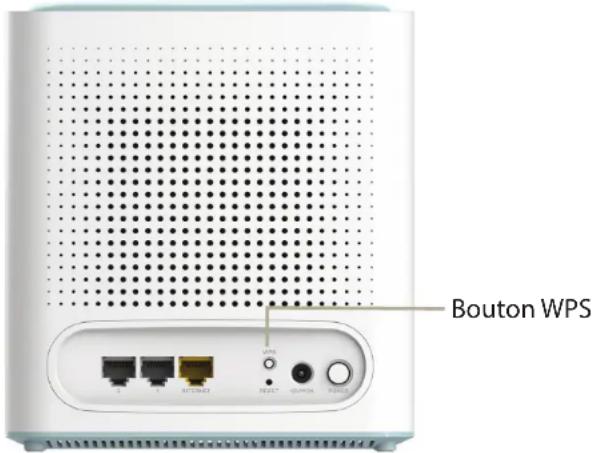

M32 Panneau arrière
| 1 Bouton WPS | Appuyez sur ce bouton pour établir une connexion instantanée à un client sans fil Wi-Fi Protected Setup (WPS). | |
| 2 Ports LAN Gigabit (1-2) | Connectez des périphériques Ethernet tels que des ordinateurs, des commutateurs, des périphériques de stockage (NAS) et des consoles de jeu. | |
| 3 | Port WAN Gigabit | Connectez votre modem haut débit à ce port en utilisant un câble Ethernet. |
| 4 | Bouton de réinitialisation | Le bouton de réinitialisation permet de rétablir les paramètres par défaut du routeur. Insérez un trombone dans le trou, attendez que le voyant devienne rouge fixe, puis relâchez. |
| 5 | Connecteur d'alimentation | Connectez ici l'adaptateur secteur fourni pour alimenter le périphérique. |
| 6 | Bouton de mise sous tension | Appuyez sur le bouton de mise sous tension pour allumer ou éteindre le périphérique. |
Installation
Cette section vous guidera à travers l'installation de votre M32.
Avant de commencer
- L'emplacement du routeur est très important. Ne le placez pas dans une zone confinée, comme un placard ou une armoire, le grenier ou le garage.
- Configurez le routeur avec le dernier ordinateur connecté directement à votre connexion Internet. Vérifiez qu'il est connecté à Internet avant de connecter d'autres périphériques.
- Si votre FAI vous a fourni un combo modem/routeur, vous devrez le mettre en mode « bridge » pour que le routeur puisse fonctionner correctement. Contactez votre FAI ou consultez le manuel de l'utilisateur de votre périphérique modem/routeur.
- Vous pouvez utiliser uniquement le port Ethernet de votre modem. Si vous utilisiez la connexion USB avant d'utiliser le routeur, vous devez éteindre le modem, débrancher le câble USB et relier le câble Ethernet au port Internet du routeur, puis rallumer le modem. Dans certains cas, vous devrez appeler votre fournisseur d'accès Internet (FAI) pour qu'il modifie les types de connexions (USB à Ethernet).
- Si vous vous connectez à un modem DSL, assurez-vous d'avoir à portée de main les informations sur l'entretien DSL fournies par votre fournisseur d'accès Internet. Ces informations incluent probablement le nom d'utilisateur et le mot de passe de votre compte DSL. Votre FAI peut également vous fournir des paramètres de configuration de réseau étendu supplémentaires qui pourraient être nécessaires pour établir une connexion.
- Si vous connectez une quantité considérable d'équipements réseau, il peut être judicieux de prendre le temps d'étiqueter chaque câble ou de prendre une photo de votre configuration existante avant d'apporter des modifications.
- Si vous possédez une connexion DSL et que vous vous connectez via PPPoE, assurez-vous de désactiver ou de désinstaller tout logiciel PPPoE, tel que WinPoET, BroadJump ou EnterNet 300, de votre ordinateur, sinon vous ne pourrez pas vous connecter à Internet.
Éléments à prendre en compte avant d'installer le réseau sans fil
Le routeur sans fil D-Link vous permet d'accéder à votre réseau à l'aide d'une connexion sans fil de presque n'importe où dans la portée d'exploitation de votre réseau sans fil. Vous devez garder a l'esprit que le nombre, l'épaisseur et l'emplacement des murs, plafonds ou autres objets a travers lesquels les signaux sans fil doivent passer peuvent limiter la portée. En général, les portées varient en fonction des types de matériau et du bruit RF (radiofréquence) de fond de votre domicile ou votre entreprise. Pour optimiser la portée de votre réseau sans fil, suivez ces conseils de base :
- Limitez au maximum le nombre de murs et de plafonds entre le routeur D-Link et d'autres périphériques en réseau. Chaque mur ou plafond peut réduire la portée de votre adaptateur de 1 à 30 m. Placez les appareils de façon à limiter le nombre de murs ou de plafonds.
- Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaisseur avec une inclinaison de 45 degrés équivaut à un mur de presque 1 mètre d'épaisseur. Avec une inclinaison de 2 degrés, il équivaut à un mur de plus de 14 mètres d'épaisseur. Si vous voulez améliorer la réception, placez les appareils de sorte que le signal passe directement à travers le mur ou le plafond (au lieu de l'incliner).
- Les matériaux de construction font une différence. Une porte pleine en métal ou des tiges en aluminium peuvent avoir des conséquences négatives sur la portée. Essayez de placer les points d'accès, les routeurs sans fil et les ordinateurs de sorte que le signal passe par une cloison sèche ou des portes ouvertes. Certains matériaux et objets, comme le verre, l'acier, le métal, les parois d'iso-lation, l'eau (aquariums), les miroirs, les classeurs, les briques et le béton, dégradent le signal du réseau sans fil.
- Éloignez votre produit (au moins 3 - 6 pieds ou 1 - 2 mètres) des appareils ou des dispositifs électriques qui émettent des RF.
- Si vous utilisez les téléphones sans fil de 2,4 GHz ou X-10 (les produits sans fil, tels que les ventilateurs de plafond, les lumières, et les systèmes de sécurité domestiques), votre connexion sans fil peut se dégrader de façon spectaculaire ou manquer complètement. Vérifiez que la base de votre téléphone de 2.4 GHz se trouve le plus loin possible de vos périphériques sans fil. La base transmet un signal, même si le téléphone n'est pas utilisé.
Configuration
Il existe plusieurs façons de configurer votre routeur pour qu'il se connecte à Internet
- Application EAGLE PRO AI - Utilisez votre appareil iOS ou Android compatible pour installer et configurer votre routeur. Voir page 10.
- Configuration matérielle - Cette section explique comment configurer votre M32. Voir page 11.
- Assistant de configuration D-Link - L'assistant se lance lorsque vous vous connectez au routeur en utilisant votre PC pour la première fois. Voir page 13.
- Configuration manuelle - Connectez-vous au routeur pour le configurer. Voir Configuration à la page 20.
Configuration d'EAGLE PRO AI
L'application EAGLE PRO AI vous permet d'installer et de configurer votre appareil depuis vos appareils Android ou iOS compatibles.
Remarque : Les captures d'écran peuvent être différentes selon la version du système d'exploitation de votre appareil mobile. Les étapes suivantes montrent l'interface iOS de l'application EAGLE PRO AI. Si vous utilisez un appareil Android, l'apparence peut être différente de celle des captures d'écran, mais le processus est le même.

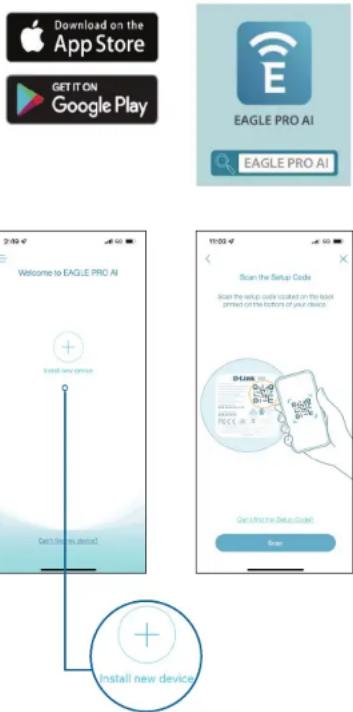

Étape 1
Recherchez et installez l'application gratuite EAGLE PRO AI disponible sur l'App Store ou sur Google Play.
Étape 2
Lancez l'application EAGLE PRO AI à partir de l'écran d'accueil de votre appareil.
Étape 3
Connectez-vous à l'application en utilisant l'une des méthodes suivantes : Facebook, Google, Apple ID ou un compte e-mail. Si vous avez déjà un compte D-Link, vous pouvez appuyer sur le lien Connexion en bas de l'écran pour être redirigé vers la page de connexion. Il vous permet d'utiliser des services en nuage pour contrôler et gérer votre appareil, y compris les applications tierces de contrôle vocal.
Étape 4
Appuyez sur le bouton Ajouter situé dans le coin supérieur droit. Scannez le code d'installation sur l'étiquette de l'appareil située sous le routeur. Suivez les instructions à l'écran pour terminer la configuration.
Installation du matériel
Étape 1

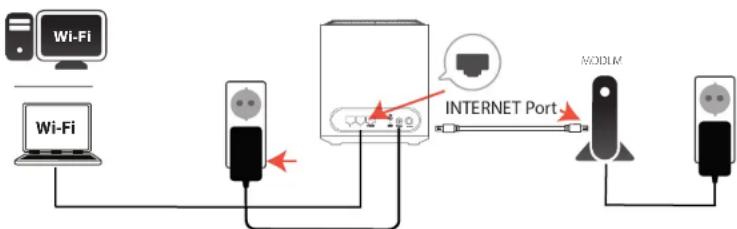

Placez le M32 à proximité de votre modem connecté à Internet. Éteignez et débranchez l'alimentation de votre modem câble ou DSL haut débit. Cette étape est obligatoire. Dans certains cas, vous devrez peut-être l'éteindre pendant cinq minutes au maximum. Connectez un câble Ethernet au modem et au port Internet du M32. Ensuite, connectez l'adaptateur d'alimentation et branchez le M32 sur une prise de courant.
Attendez que le M32 démarre. Lorsque le voyant commence à clignoter en orange, connectez sans fil votre ordinateur au nom Wi-Fi (SSID) imprimé sous l'appareil.

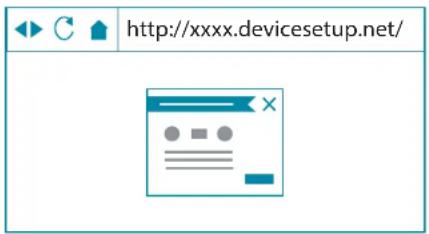

Saisissez http://xxxx.devicesetup.net/ dans un navigateur web et suivez les instructions à l'écran pour terminer la configuration. (xxxx représente les 4 derniers caractères de l'adresse MAC)
Si vous vous connectez à un service haut débit qui utilise une connexion dynamique (pas PPPoE), vous êtes peut-être déjà en ligne. Essayez d'ouvrir un navigateur Web et de vous connecter à un site Web. Si le site Web ne se charge pas, passez à l'assistant d'installation à la page 13.
Assistant de configuration

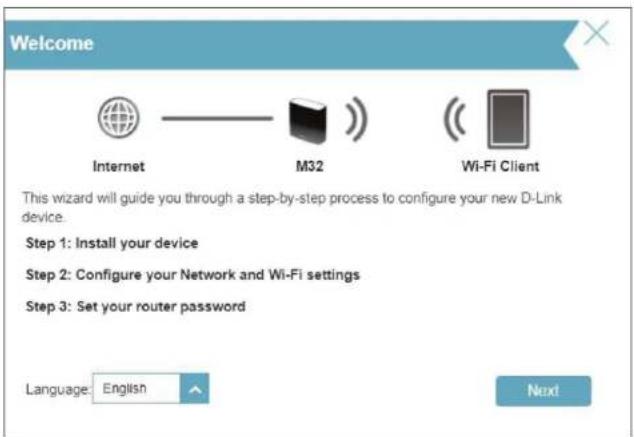

L'assistant de configuration est conçu pour vous guider pas à pas dans la configuration de votre nouveau M32 pour la connexion Internet.
Si vous installez le routeur pour la première fois, ouvrez votre navigateur Internet et saisissez http://xxxx.devisesetup.net/ dans le navigateur (xxxx représente les 4 derniers chiffres de l'adresse MAC). Saisissez le Mot de passe administrateur et cliquez sur Connexion pour lancer le processus de configuration. L'adresse Internet et le mot de passe administrateur par défaut sont imprimés sur l'étiquette de l'appareil, située sous l'appareil.

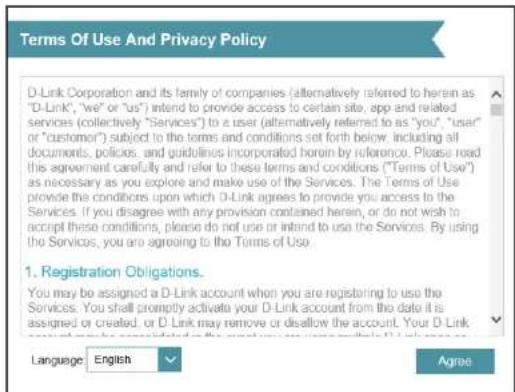

Acceptez les conditions d'utilisation et la politique de confidentialité pour continuer.

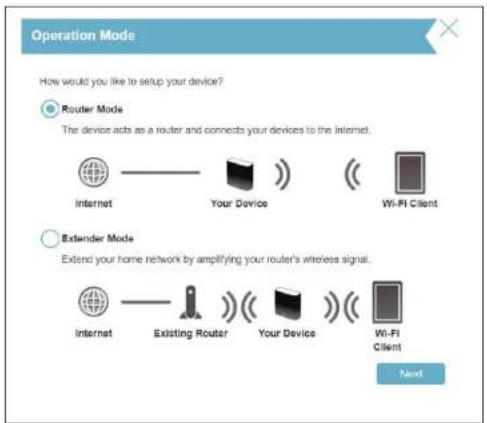

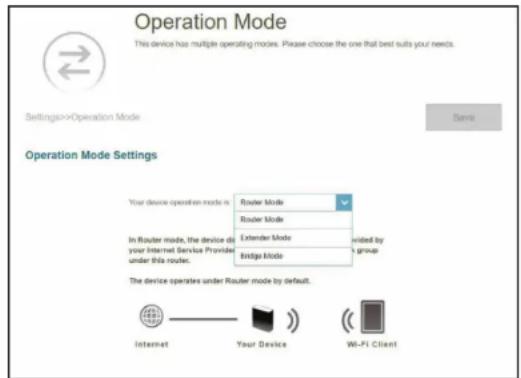

La page Mode de fonctionnement s'affiche pour vous permettre de configurer le mode de votre routeur. Sélectionnez le mode Routeur pour configurer le M32 comme un routeur autonome. Sélectionnez le mode Prolongateur pour configurer le M32 en tant que prolongateur.
Cliquez sur Next (Suivant) pour continuer.

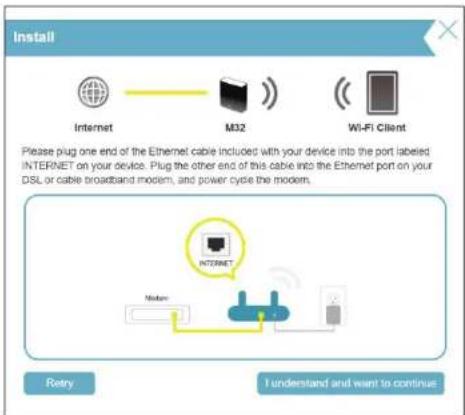

Connectez le routeur et le modem avec un câble Ethernet.

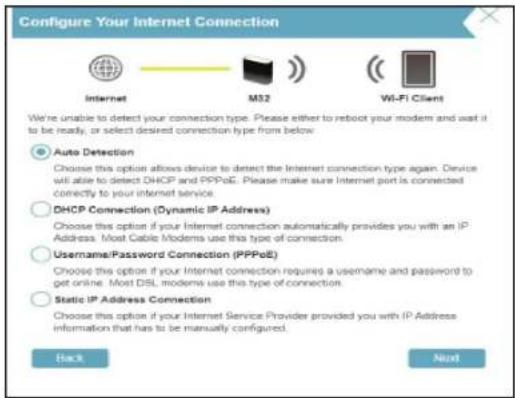

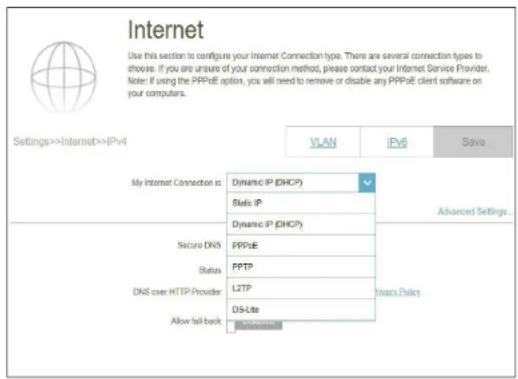

Si le routeur ne détecte aucune connexion Internet valide, une liste des types de connexion disponibles apparaît. Sélectionnez votre type de connexion Internet (ces informations sont disponibles auprès de votre fournisseur d'accès Internet).
Cliquez sur Suivant pour continuer.

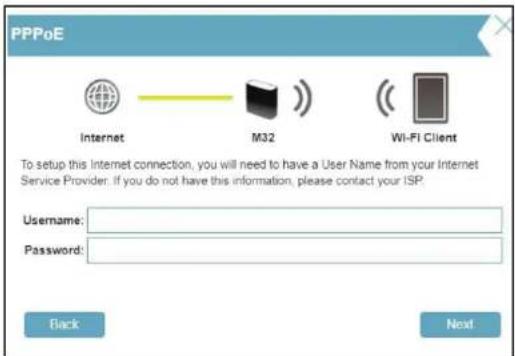

Si le routeur a détecté ou si vous avez sélectionné PPPoE, saisissez votre nom d'utilisateur et votre mot de passe. Si vous ne disposez pas de ces informations, contactez votre fournisseur d'accès Internet.
Cliquez sur Suivant pour continuer.
Remarque : Veillez à supprimer tout autre logiciel PPPoE existant de votre ordinateur. Il n'est plus nécessaire et ne fonctionne pas sur un routeur.

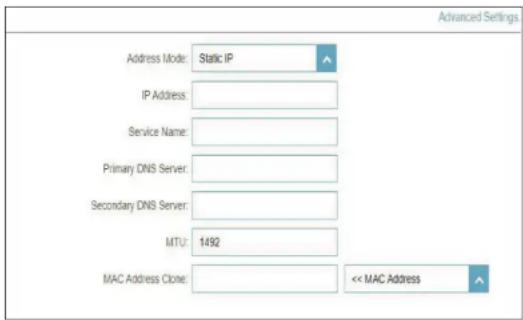

Si le routeur a détecté ou si vous avez sélectionné Static IP (IP statique), saisissez les paramètres IP et DNS fournis par votre FAI. Si vous ne disposez pas de ces informations, contactez votre fournisseur d'accès Internet.
Cliquez sur Suivant pour continuer.
Si le routeur a détecté ou si vous avez sélectionné la connexion DHCP, saisissez un nom de réseau Wi-Fi et un mot de passe Wi-Fi pour configurer votre réseau Wi-Fi. Vos clients sans fil devront avoir cette phrase secrète pour pouvoir se connecter à votre réseau sans fil.
Cliquez sur Suivant pour continuer.

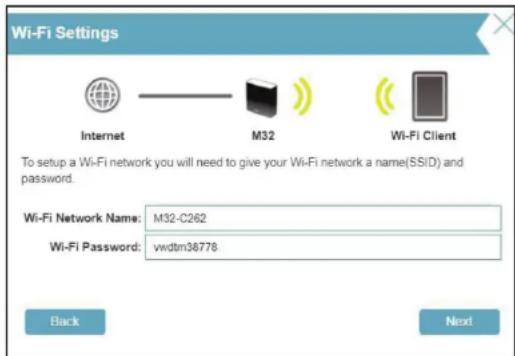

Remarque : La fonction Smart Connect de votre routeur présente un réseau sans fil unique. Lorsque vous connectez des clients à un réseau d'extension, ils sont automatiquement ajoutés à la meilleure bande, 2,4 GHz ou 5 GHz. Pour désactiver la fonction Smart Connect et configurer individuellement les réseaux 2,4 GHz et 5 GHz, reportez-vous à Sans fil à la page 55.

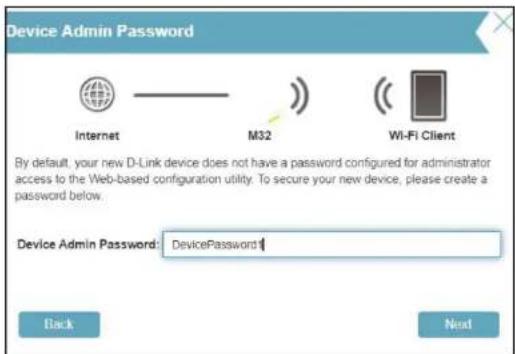

Pour mieux protéger l'accès à la configuration du routeur, saisissez un mot de passe. Vous serez invité à saisir ce mot de passe à chaque fois que vous voulez utiliser l'utilitaire de configuration Web du routeur.
Remarque : Il est fortement recommandé de modifier le mot de passe par défaut de l'appareil
Cliquez sur Suivant pour continuer.
Sélectionnez votre fuseau horaire dans le menu déroulant.
Cliquez sur Suivant pour continuer.

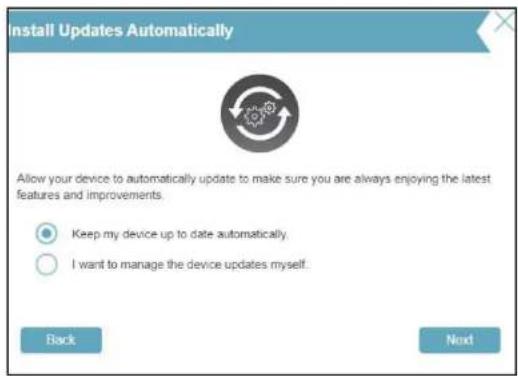

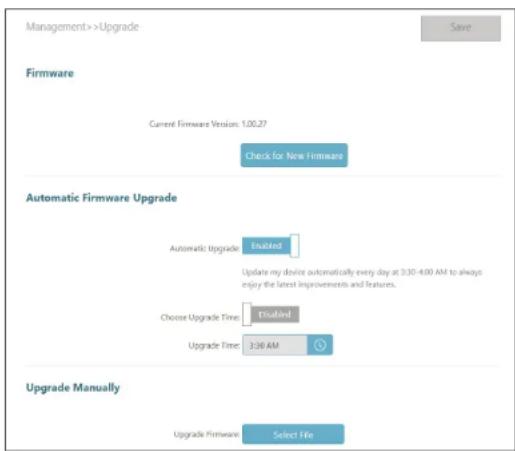

En maintenant le micrologiciel de votre routeur à jour, vous pouvez vous assurer que vous recevez toujours la dernière mise à jour de sécurité et les nouvelles fonctionnalités par voie hertzienne. Choisissez de maintenir votre appareil à jour automatiquement ou de gérer vous-même les mises à jour de l'appareil.
Cliquez sur Suivant pour continuer.

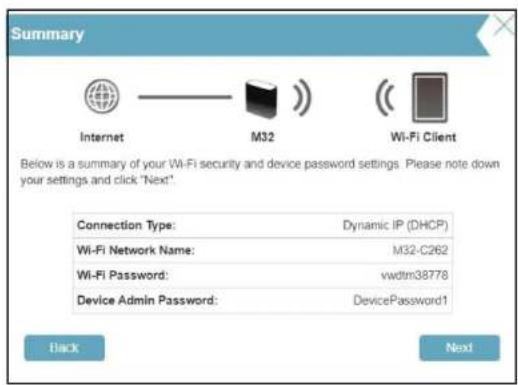

Un récapitulatif de vos paramètres apparaît.
Cliquez sur Next (Suivant) pour finaliser les paramètres ou sur Back (Retour) pour apporter des modifications.

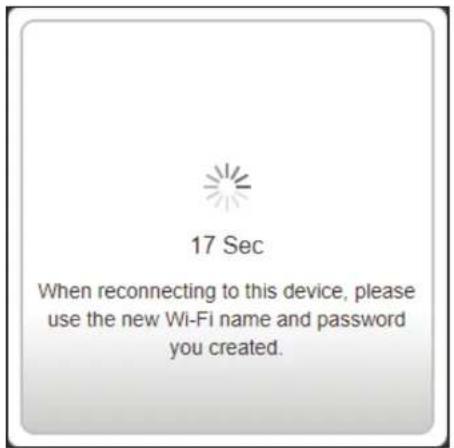

Patientez pendant l'enregistrement des paramètres de l'appareil.
N'éteignez pas et ne débranchez pas votre routeur pendant cette période.

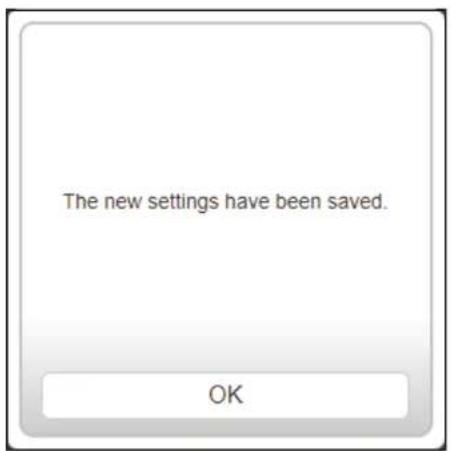

Vos nouveaux paramètres ont été enregistrés et votre routeur est maintenant configuré.
Cliquez sur OK pour fermer l'assistant d'installation.
Vous pouvez vous connecter à l'utilitaire de configuration en saisissant le mot de passe administrateur.

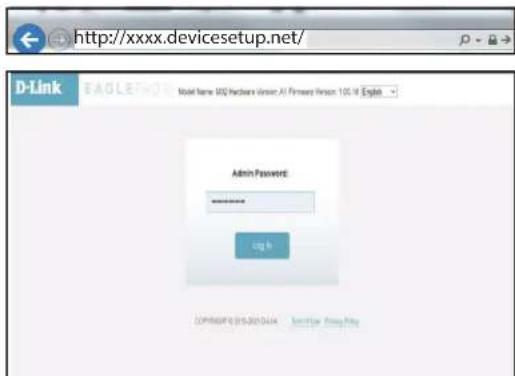

Configuration Utilisation de l'interface utilisateur Web
- Saissez http://xxxx.devicesetup.net/ dans la barre d'adresse. (xxxx représente les 4 derniers caractères de l'adresse MAC)
-
Indiquez le mot de passe administrateur.
-
S'il s'agit de la première connexion, saisissez le mot de passe spécifié sur l'étiquette de l'appareil située sous celui-ci.
- Si vous avez déjà terminé l'assistant d'installation, saisissez le mot de passe que vous avez créé lors de l'installation initiale
- Si vous ne vous souvenez pas de votre mot de passe de connexion, appuyez sur le bouton Reset pour rétablir les paramètres par défaut du routeur.

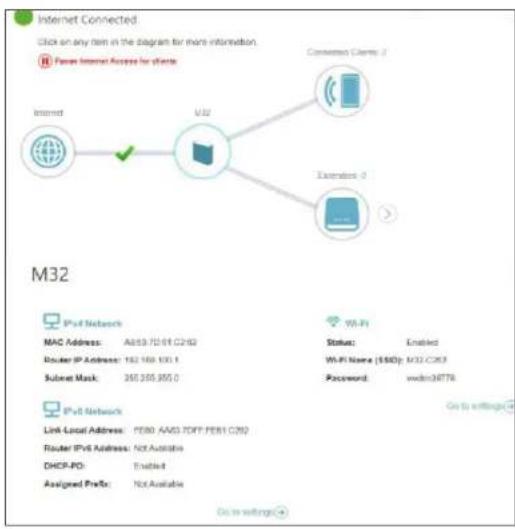

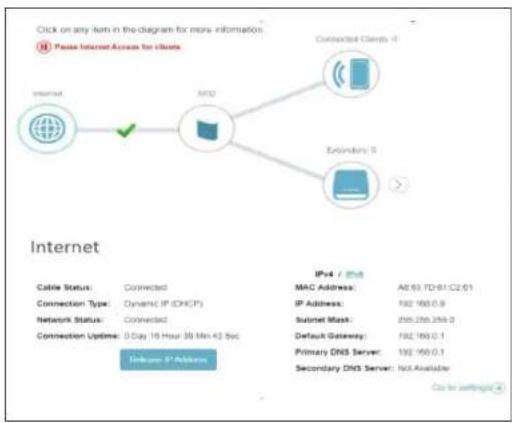

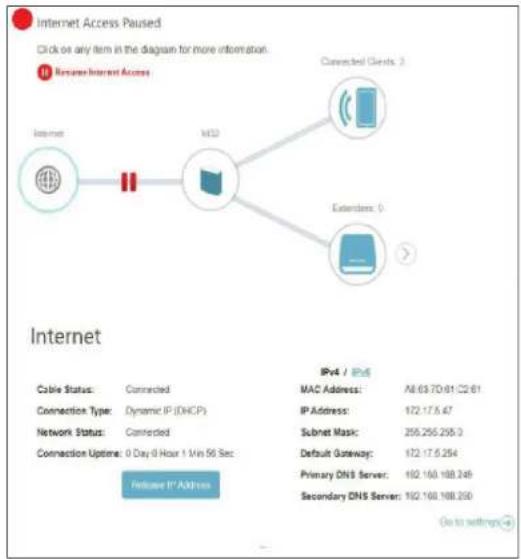

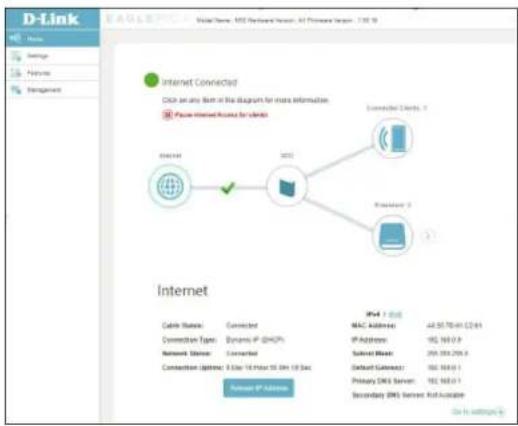

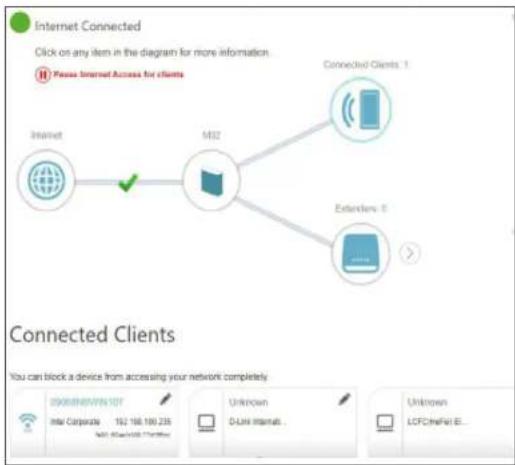

La page d'accueil du routeur affiche l'état actuel de la connexion. Le panneau de gauche permet d'accéder rapidement aux rubriques Paramètres, Fonctionnalités et Gestion.
Remarque : Le système se déconnecte automatiquement après une période (180 secondes) d'inactivité.
La page Home (Accueil) affiche l'état actuel de votre réseau sous la forme d'un diagramme interactif. Vous pouvez cliquer sur chaque icône pour afficher les informations relatives à chaque partie du réseau en bas de l'écran. La barre de menus située en haut de la page permet d'accéder rapidement à d'autres pages. Reportez-vous aux pages suivantes pour une description de chaque section.
Cliquez sur l'icône Internet pour afficher plus de détails sur votre connexion Internet. Cliquez sur IPv4 ou IPv6 pour voir les détails des connexions IPv4 et IPv6, respectivement.
La page Home (Accueil) indique si le routeur est actuellement connecté à Internet. S'il est déconnecté, cliquez sur Click to repair (Cliquez pour réparer) pour afficher l'assistant d'installation. Pour plus d'informations, voir Assistant page 13.
Cliquez sur Release IP Address (Libérer l'adresses IP) pour libérer l'adresse IP actuel et vous déconnecter d'Internet. Si vous souhaitez-vous reconnecter à Internet, cliquer sur Renouveler l'adresse IP.
Cliquez sur Pause Internet Access for clients (Pause de l'accès Internet pour les clients) afin de déconnecter temporairement la connexion Internet, ou cliquez sur Resume Internet Access (Reprise de l'accès Internet) pour reprendre l'accès Internet s'il a été précédemment interrompu.
Pour reconfigurer les paramètres Internet, cliquez sur Go to settings (Accéder aux paramètres), en bas à droite.
Cliquez sur l'icône M32 pour afficher les détails des réglages du réseau local et sans fil. Cela inclut les réseaux locaux IPv4 et IPv6, ainsi que des informations Wi-Fi.
Pour reconfigurer les paramètres du réseau, cliquez sur Accéder aux paramètres, en bas de la page, ou cliquez sur Paramètres dans le panneau de gauche et sélectionnez Réseau. Pour plus d'informations, reportez-vous à la section Réseau à la page 59.

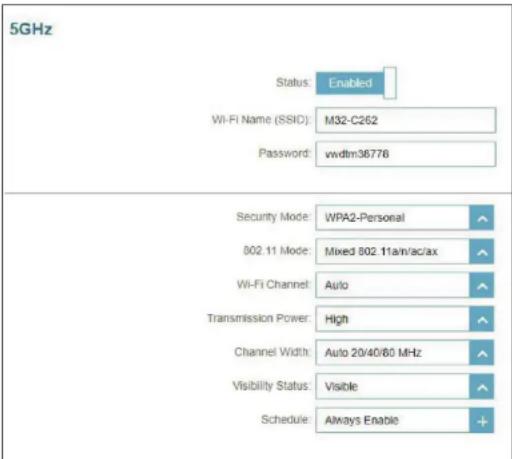

Pour reconfigurer les paramètres sans fil, cliquez sur Accéder aux paramètres, en bas à droite, ou cliquez sur Paramètres dans le volet de gauche et sélectionnez Sans fil. Reportez-vous à Sans fil à la page 52 pour plus d'informations.
Cliquez sur l'icône Clients connectés pour afficher les détails des clients actuellement connectés au routeur.
Pour modifier les paramètres de chaque client, cliquez sur l'icône en forme de crayon sur le client que vous souhaitez modifier.

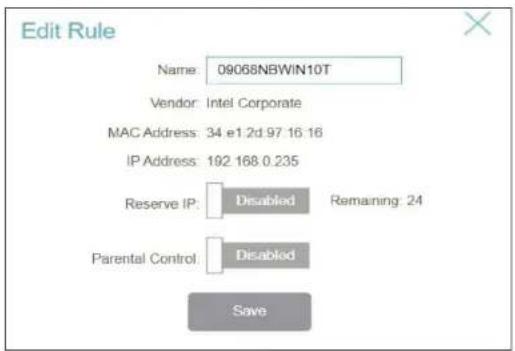

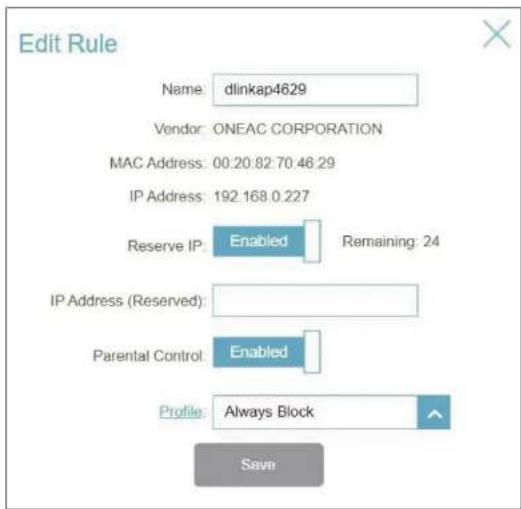

Modifier la règle
Nom : Affiche le nom de ce client. Vous pouvez modifier ici le nom du client.
Vendor Affiche le fournisseur du périphérique.
(Fournisseur) :
Adresse MAC : Affiche l'adresse MAC du périphérique.
Adresse IP : Affiche l'adresse IP actuelle de ce client.
Reserve IP (Réserver Activez l'option pour réserver une adresse IP pour ce client. l'adresse IP):
IP Address (Reserved) Spécifiez une adresse IP pour le serveur DHCP à affecter à ce client.
[Adresse IP]
(Réservée) :
Contrôle parental : Activez ou désactivez le contrôle parental pour autoriser ou bloquer l'accès au réseau pour cet utilisateur.
Profil : Si le Contrôle parental est activé, utilisez le menu déroulant pour sélectionner la planification horaire pour laquelle la règle sera activée. La programmation peut être réglée sur Toujours bloquer, ou vous pouvez créer vos propres programmations dans la section Calendrier. Reportez-vous à Heure et calendrier - Calendrier à la page 84 pour plus d'informations.
Cliquez sur Enregistrer lorsque vous avez terminé.


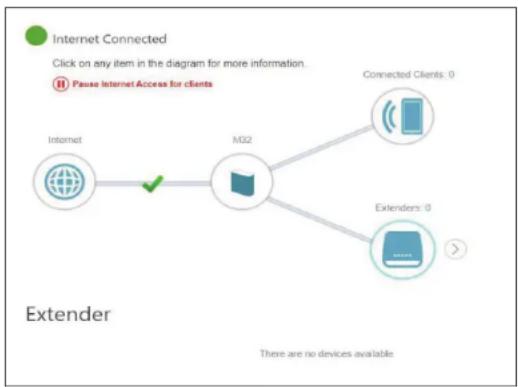

Cliquez sur l'icône Extenders (Prolongateurs) pour afficher les détails de tous les périphériques supplémentaires de votre reseau Wi-Fi Mesh.
Pour modifier le nom d'un prolongateur, cliquez sur l'icône du crayon en haut à droite de la case Extender (Prolongateur)que vous souhaitez renommer.
Pour redémarrer un prolongateur, cliquez sur l'icône des paramètres en bas à droite de la case Extender (Prolongateur) et cliquez sur Reboot (Redémarrer).
Pour supprimer un prolongateur de votre réseau Wi-Fi Mesh, cliquez sur l'icône de paramètres en bas à droite de la case Extender (Prolongateur) et cliquez sur Remove (Supprimer).
Nom : Saisissez un nom pour le point de maillage.
Adresse MAC: Affiche l'adresse MAC du point de maillage.
Cliquez sur Enregistrer lorsque vous avez terminé.
Sous la page Réseau Mesh, vous pouvez afficher les détails de l'appareil maître et du prolongateur lui-même. Cliquez sur M32 pour afficher l'état du routeur principal. Cliquez sur Identifier ce prolongateur, votre routeur commencera à faire clignoter le voyant en blanc, indiquant que la connexion a été établie.
Pour afficher les détails du prolongateur, cliquez sur l'icône du prolongateur, puis sur l'icône du crayon en haut à droite de la boîte des prolongateurs pour configurer le prolongateur.
Nom : Affiche le nom de ce client. Vous pouvez modifier ici le nom du client.
Vendor Affiche le fournisseur du périphérique. (Fournisseur):
Adresse MAC : Affiche l'adresse MAC du périphérique.
Adresse IP : Affiche l'adresse IP actuelle de ce client.
Reserve IP (Réserver l'adresse IP) : Activez l'option pour réserver une adresse IP pour ce client.
IP Address Spécifiez une adresse IP pour le serveur DHCP à affecter à ce client. [Adresse IP] (Réservée) :
Contrôle Activez ou désactivez le contrôle parental pour autoriser ou parental : bloquer l'accès au réseau pour cet utilisateur.
Profil : Si le Contrôle parental est activé, utilisez le menu déroulant pour sélectionner la planification horaire pour laquelle la règle sera activée. La programmation peut être réglée sur Toujours bloquer, ou vous pouvez créer vos propres programmations dans la section Calendrier. Reportez-vous à Heure et calendrier - Calendrier à la page 84 pour plus d'informations.
Cliquez sur Enregistrer lorsque vous avez terminé.
Paramètres Assistant
Accédez à Paramètres > Assistant pour ouvrir l'assistant de configuration. Il s'agit du même assistant que celui qui apparaît lorsque vous démarrez le routeur pour la première fois. Reportez-vous à Assistant de configuration, page 12 pour plus de détails.
Remarque : Lorsque l'assistant est ouvert, le routeur se déconnecte d'Internet.
Dans le menu Paramètres de la barre située en haut de la page, cliquez sur Internet pour voir les options de configuration Internet.
Pour configurer les détails de la connexion Internet et réseau IPv6, cliquez sur le lien IPv6. Voir Internet - IPv6, page 37. Pour configurer les détails de la connexion VLAN, cliquez sur le lien VLAN. Voir Internet - VLAN, page 50.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
My Internet Connection Is (Ma connexion Internet est) : Sélectionnez votre type de connexion Internet dans le menu déroulant. Les options correspondantes apparaissent. Cliquez sur Advanced Settings... (Paramètres avancés...) pour agrandir la liste et voir toutes les options.
DNS sécurisé : Activez DNS sécurisé pour utiliser le DNS public avec le cryptage via DNS-over-HTTPS (DoH).
Fournisseur de DNS Sélectionnez le fournisseur de service DNS-over-HTTPS (DoH) : over HTTP : Google ou Cloudflare.
Permettre le retour : Utilisez votre serveur DNS primaire ou secondaire comme alternative si le fournisseur configuré ne fonctionne pas.
Pour IP dynamique (DHCP), voir IPv4 - IP dynamique (DHCP) à la page 31.
Pour Static IP (Adresse IP statique), voir IPv4 - IP statique à la page 32.
Pour PPPoE, voir IPv4 - PPPoE à la page 33.
Pour PPTP, voir IPv4 - PPTP à la page 35.
Pour L2TP, voir IPv4 - L2TP à la page 37.
Pour DS-Lite, voir IPv4 - DS-Lite à la page 39.
Pour configurer une connexion IPv6, cliquez sur le lien IPv6. Reportez-vous à la page 40.
IPv4 - IP dynamique (DHCP)
Sélectionnez IP dynamique (DHCP) pour obtenir automatiquement des informations sur l'adresse IP auprès de votre fournisseur d'accès Internet (FAI). Sélectionnez cette option si ce dernier n'indique pas une adresse IP à utiliser. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Nom d'hôte : Le nom d'hôte est facultatif, mais peut être exigé par certains fournisseurs d'accès Internet. Laissez ce champ vide si vous n'êtes pas sûr.
Serveur du DNS Saisissez l'adresse IP du serveur DNS principal attribuée par votre principal : fournisseur d'accès Internet. Cette adresse est généralement obtenue automatiquement auprès de votre fournisseur d'accès Internet.
Serveur du DNS Saisissez l'adresse IP du serveur DNS secondaire attribuée par votre secondaire : fournisseur d'accès Internet. Cette adresse est généralement obtenue automatiquement auprès de votre fournisseur d'accès Internet.
MTU : Unité de transmission maximale (Maximum Transmission Unit). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI. La valeur par défaut est 1500.
MAC Address L'adresse Interface physique MAC par défaut est définie sur celle de l'interface physique du port 1 sur le routeur. Vous pouvez utiliser le d'adresse MAC : menu déroulant pour remplacer l'adresse MAC du port Internet par celle d'un client connecté.
Sélectionnez Adresse IP statique si les informations sur l'adresse IP sont fournies par votre fournisseur d'accès Internet (FAI). Cliquez à tout moment sur Enregistrer pour enregistrer les modifications que vous avez effectuées sur cette page.
Adresse IP : Saisissez l'adresse IP fournie par votre FAI.
Masque de sous-réseau : Saisissez le masque de sous-réseau attribué par votre FAI.
Passerelle par Saisissez l'adresse de passerelle par défaut attribuée par votre défaut : fournisseur d'accès Internet.
Serveur du DNS Saisissez l'adresse IP du serveur DNS principal attribuée par votre principal : fournisseur d'accès Internet.
Serveur du DNS Saisissez l'adresse IP du serveur DNS secondaire attribuée par votre secondaire : fournisseur d'accès Internet.
MTU : Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI.
MAC Address L'adresse Interface physique MAC par défaut est définie sur celle de l'interface physique du port 1 sur le routeur. Vous pouvez utiliser le d'adresse MAC) : menu déroulant pour remplacer l'adresse MAC du port Internet par celle d'un client connecté.
Sélectionnez PPPoE si votre FAI fournit et vous demande de saisir un nom d'utilisateur et un mot de passe PPPoE pour vous connecter à Internet. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Nom d'utilisateur : Saisissez le nom d'utilisateur attribué par votre FAI.
Mot de passe : Saisissez le mot de passe fourni par votre FAI.
Mode de reconnexion : Sélectionnez Toujours activée, À la demande ou Manuelle.
Maximum Idle Time (Temps d'inactivité maximum) : Configurable lorsque Sur demande est sélectionné. Saisissez un temps d'inactivité maximum pendant lequel la connexion Internet est maintenue en cas d'inactivité. Pour désactiver cette fonctionnalité, sélectionnez Toujours activé ou Manuel comme mode de reconnexion. La valeur par défaut est 5 minutes.

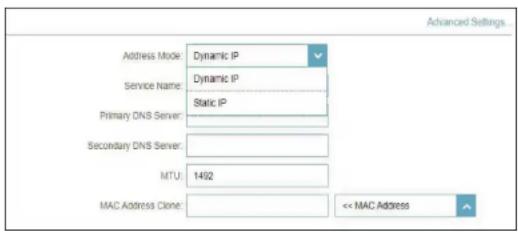

Mode d'adresse : Sélectionnez Static IP (IP statique) si votre FAI vous a fourni une adresse IP, le masque de sous-réseau, la passerelle et l'adresse des serveurs DNS. Dans la plupart des cas, sélectionnez Adresse IP dynamique.
Si vous avez sélectionné Dynamic IP (IP dynamique) comme mode d'adresse :
Nom du service : Entrez le nom du service FAI (facultatif).
Serveur du DNS principal : Saisissez l'adresse IP du serveur DNS principal attribuée par votre fournisseur d'accès Internet. Cette adresse est généralement obtenue automatiquement auprès de votre fournisseur d'accès Internet.
Serveur du DNS secondaire : Saisissez l'adresse IP du serveur DNS secondaire attribuée par votre fournisseur d'accès Internet. Cette adresse est généralement obtenue automatiquement auprès de votre fournisseur d'accès Internet.
MTU : Unité de transmission maximale (1280\~1500) - il se peut que vous deviez changer la MTU pour des performances optimales avec votre FAI. La valeur par défaut est 1500.
MAC Address L'adresse MAC par défaut est définie sur l'adresse MAC
Clone (Clone de l'interface physique du port Internet sur le routeur. Vous pouvez
d'adresse MAC) : remplacer
l'adresse MAC du port Internet par l'adresse MAC d'un client connecté.
Si vous avez sélectionné IP statique comme mode d'adresse :
Adresse IP : Saisissez l'adresse IP fournie par votre FAI.
Nom du service : Entrez le nom du service FAI (facultatif).
Serveur du DNS Saisissez l'adresse IP du serveur DNS principal attribuée par votre principal : fournisseur d'accès Internet.
Serveur du DNS Saisissez l'adresse IP du serveur DNS secondaire attribuée par votre secondaire : fournisseur d'accès Internet.
MTU : Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI.
MAC Address L'adresse MAC par défaut est définie sur l'adresse MAC
Clone (Clone de l'interface physique du port Internet sur le routeur. Vous pouvez d'adresse MAC) : remplacer
l'adresse MAC du port Internet par l'adresse MAC d'un client connecté.
Sélectionnez PPTP (Point-to-Point-Tunneling Protocol) [Protocole de tunnel point à point] si votre fournisseur d'accès Internet (FAI) utilise une connexion PPTP. Ce dernier vous fournira un nom d'utilisateur et un mot de passe. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Serveur PPTP : Saisissez l'adresse IP du serveur PPTP attribuée par votre fournisseur d'accès Internet.
Nom Saisissez le nom d'utilisateur attribué par votre FAI. d'utilisateur :
Mot de passe : Saisissez le mot de passe fourni par votre FAI.
Mode de Sélectionnez Toujours activé, À la demande ou Manuel. reconnexion :
Maximum Idle Time (Temps d'inactivité maximum) : Configurable lorsque l'option À la demande est sélectionnée. Saisissez un temps d'inactivité maximum pendant lequel la connexion Internet est maintenue en cas d'inactivité. Pour désactiver cette fonctionnalité, sélectionnez Toujours activé comme mode de reconnexion.
Mode d'adresse : Sélectionnez Static IP (IP statique) si votre FAI vous a fourni une adresse IP, le masque de sous-réseau, la passerelle et l'adresse des serveurs DNS. Dans la plupart des cas, sélectionnez Adresse IP dynamique.
Si vous avez sélectionné Dynamic IP (IP dynamique) comme mode d'adresse :
Serveur du DNS principal : Saisissez l'adresse IP du serveur DNS principal attribuée par votre fournisseur d'accès Internet. Cette adresse est généralement obtenue automatiquement auprès de votre fournisseur d'accès Internet.
Serveur du DNS secondaire : Saisissez l'adresse IP du serveur DNS secondaire attribuée par votre fournisseur d'accès Internet. Cette adresse est généralement obtenue automatiquement auprès de votre fournisseur d'accès Internet.
MTU : Unité de transmission maximale (1280\~1460) - il se peut que vous deviez changer la MTU pour des performances optimales avec votre FAI. La valeur par défaut est 1400.
Si vous avez sélectionné Static IP (IP statique) comme mode d'adresse :
Adresse IP PPTP : Saisissez l'adresse IP fournie par votre FAI.
Masque de sous- Saisissez le masque de sous-réseau fourni par votre FAI. réseau PPTP :
Adresse IP de la Saisissez l'adresse IP de la passerelle attribuée par votre fournisseur passerelle PPTP : d'accès Internet.
Serveur du DNS Saisissez l'adresse IP du serveur DNS principal attribuée par votre principal : fournisseur d'accès Internet.
Serveur du DNS Saisissez l'adresse IP du serveur DNS secondaire attribuée par votre secondaire : fournisseur d'accès Internet.
MTU : Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI.
Sélectionnez L2TP (Layer 2 Tunneling Protocol = Protocole de tunnel de niveau 2) si votre fournisseur d'accès Internet (FAI) utilise une connexion L2TP. Ce dernier vous fournira un nom d'utilisateur et un mot de passe. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Serveur L2TP : Saisissez l'adresse IP du serveur L2TP attribuée par votre fournisseur d'accès Internet.
Nom d'utilisateur : Saisissez le nom d'utilisateur attribué par votre FAI.
Mot de passe : Saisissez le mot de passe fourni par votre FAI.
Mode de reconnexion : Sélectionnez Toujours activé, À la demande ou Manuel.
Maximum Idle Time (Temps d'inactivité maximum) : Saisissez le temps d'inactivité maximum (en minutes) pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, sélectionnez le mode de reconnexion Toujours active.
Mode d'adresse : Sélectionnez Static IP (IP statique) si votre FAI vous a fourni une adresse IP, le masque de sous-réseau, la passerelle et l'adresse des serveurs DNS. Dans la plupart des cas, sélectionnez Adresse IP dynamique.
Si vous avez sélectionné Dynamic IP (IP dynamique) comme mode d'adresse :
Serveur du DNS principal : Saisissez l'adresse IP du serveur DNS principal attribuée par votre fournisseur d'accès Internet. Cette adresse est généralement obtenue automatiquement auprès de votre fournisseur d'accès Internet.
Serveur du DNS secondaire : Saisissez l'adresse IP du serveur DNS secondaire attribuée par votre fournisseur d'accès Internet. Cette adresse est généralement obtenue automatiquement auprès de votre fournisseur d'accès Internet.
MTU : Unité de transmission maximale (1280\~1460) - il se peut que vous deviez changer la MTU pour des performances optimales avec votre FAI. La valeur par défaut est de 1400

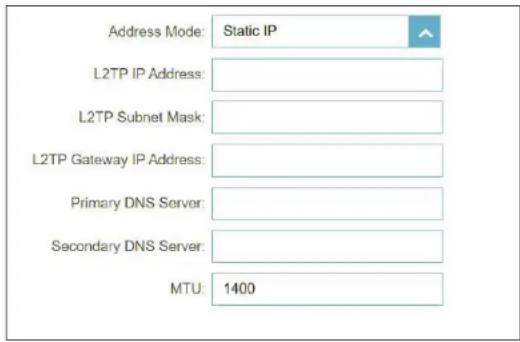

Si vous avez sélectionné Static IP (IP statique) comme mode d'adresse :
Adresse IP L2TP : Saisissez l'adresse IP fournie par votre FAI.
Masque de sous-réseau L2TP : Saisissez le masque de sous-réseau fourni par votre FAI.
Adresse IP de la Saisissez l'adresse IP de la passerelle attribuée par votre fournisseur passerelle L2TP : d'accès Internet.
Serveur du DNS Saisissez l'adresse IP du serveur DNS principal attribuée par votre principal : fournisseur d'accès Internet.
Serveur du DNS Saisissez l'adresse IP du serveur DNS secondaire attribuée par votre secondaire : fournisseur d'accès Internet.
MTU : Unité de transmission maximale (1280\~1460) - il se peut que vous deviez changer la MTU pour des performances optimales avec votre FAI. La valeur par défaut est 1400.
DS-Lite permet aux paquets IPv4 locaux de transfer par un réseau IPv6. Après avoir sélectionné DS-Lite, les paramètres suivants sont disponibles pour la configuration. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Configuration DS-Lite :
Sélectionnez DS-Lite DHCPv6 Option pour laisser le routeur attribuer les adresses IPv6 AFTR automatiquement. Sélectionnez Configuration manuelle pour saisir manuellement l'adresse IPv6 AFTR.
DS-Lite DHCPv6
B4 IPv6 Address (Adresse IPv6 en B4) :
Saisissez l'adresse IPv4 B4 (Basic Bridging Broadband) qui sera encapsulée dans les paquets IPv6 pour être transmise sur un réseau IPv6.
WAN IPv6 Address (Adresse IPv6 du réseau étendu) :
Une fois la connexion établie, l'adresse IPv6 du réseau étendu sera affichée ici.
IPv6 WAN Default Gateway (Passerelle IPv6 par défaut du réseau étendu) :
Une fois la connexion établie, l'adresse de la passerelle IPv6 par défaut du réseau étendu sera affichée ici.
Configuration manuelle
AFTR IPv6 Address (Adresse IPv6 AFTR) :
Entrez l'adresse IPv6 du routeur de transition de la famille d'adresses (AFTR). C'est ici qu'un paquet IPv6 sera décapsulé.
B4 IPv6 Address (Adresse IPv6 en B4) :
Saisissez la valeur de l'adresse IPv4 B4 utilisée ici.
WAN IPv6 Address (Adresse IPv6 du réseau étendu) :
Une fois la connexion établie, l'adresse IPv6 du réseau étendu sera affichée ici.
IPv6 WAN Default Gateway (Passerelle IPv6 par défaut du réseau étendu) :
Une fois la connexion établie, l'adresse de la passerelle IPv6 par défaut du réseau étendu sera affichée ici.
Accédez à dans Paramètres > Internet pour voir les options de configuration d'Internet pour IPv4, puis cliquez sur l'onglet IPv6 pour accéder aux options de configuration d'IPv6.
Pour configurer les détails de la connexion Internet et réseau IPv4, cliquez dans l'onglet IPv4. Reportez-vous à Internet - IPv4 à la page 27 Pour configurer les détails de la connexion VLAN, cliquez sur l'onglet VLAN. Reportez-vous à Internet - VLAN à la page 50
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
My Internet Sélectionnez votre type de connexion IPv6 dans le menu déroulant. Connection Is Les options correspondantes apparaissent. Cliquez sur Advanced (Ma connexion Settings... (Paramètres avancés...) pour agrandir la liste et voir toutes Internet est) : les options.
Pour IPv6 - Détection automatique, reportez-vous à la page 38.
Pour IPv6 - Statique reportez-vous à page 43.
Pour IPv6 - Configuration automatique (SLAAC/DHCPv6) reportez-vous à page 45.
Pour IPv6 - PPPoE reportez-vous à page 47.
Pour IPv6 - 6rd reportez-vous à page 50.
Pour IPv6 - Connectivité locale uniquement reportez-vous à page 52.
Sélectionnez Détection automatique pour détecter automatiquement la méthode de connexion IPv6 utilisée par votre fournisseur d'accès Internet (FAI). Si la détection automatique échoue, vous pouvez sélectionner manuellement un autre type de connexion IPv6. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Type de DNS
Sélectionnez Obtenir une adresse de serveur DNS automatiquement ou Utiliser l'adresse DNS suivante.
Serveur DNS principal
Si vous avez sélectionné Use the following DNS address (Utiliser l'adresse de DNS suivante), saisissez l'adresse du serveur DNS principal.
Serveur DNS secondaire
Si vous avez sélectionné Use the following DNS address (Utiliser l'adresse de DNS suivante), saisissez l'adresse du serveur DNS secondaire.
Paramètres de l'adresse IPv6 du réseau local
Activer le DHCP PD Activer ou désactiver la délégation du profil DHCP.
Adresse de lien local LAN IPv6 Affiche l'adresse lien-local du réseau local du routeur.
Si l'option Activer DHCP-PD est désactivée, ces paramètres supplémentaires sont disponibles pour la configuration :
Adresse LAN IPv6 Saisissez une adresse IPv6 correcte.
Adresse de lien local LAN IPv6 Affiche l'adresse lien-local du réseau local du routeur.
Paramètres avancés... Paramètres de configuration automatique de l'adresse
Activer l'affectation Adresse IPv6 automatique
Activez ou désactivez la fonction d'affectation automatique d'adresse IPv6.
Activer le DHCP-PD automatique dans le réseau local :
Activez ou désactivez DHCP-PD pour les autres routeurs IPv6 connectés à l'interface LAN.
Autoconfiguration Type
Sélectionnez SLAAC+RDNSS, SLAAC+DHCP sans état ou DHCPv6 avec état.
Si vous avez sélectionné SLAAC+RDNSS ou SLAAC+Stateless DHCP (SLAAC+DHCP sans état) comme type de configuration automatique :
Durée de vie d'annonce du routeur
Entrez la durée de vie de l'annonce du routeur (en minutes).
Lorsque vous avez sélectionné Stateful DHCPv6 (DHCPv6 avec état) comme type d'autoconfiguration :
Adresse IPv6 Plage (début)
Saisissez l'adresse IPv6 de début pour l'attribution d'adresses IPv6 du serveur DHCP.
Adresse IPv6 Plage (fin)
Saisissez l'adresse IPv6 de fin pour l'attribution d'adresses IPv6 du serveur DHCP.
Sélectionnez Adresse IP statique si les informations sur l'adresse IPv6 sont fournies par votre fournisseur d'accès Internet (FAI). Cliquez à tout moment sur Enregistrer pour enregistrer les modifications que vous avez effectuées sur cette page.
Utiliser l'adresse Activez ou désactivez l'utilisation d'une adresse lien local. L'activation lien-local : de cette fonction utilisera votre adresse IPv6 locale comme adresse IP statique. Désactivez cette fonction pour saisir manuellement votre adresse IPv6 statique et la longueur du préfixe de sous-réseau.
Adresse IPv6 : Si Utiliser l'adresse de lien local est désactivé, saisissez l'adresse fournie par votre FAI.
Longueur du Si Use Link-Local Address (Utiliser l'adresse de lien local) est préfixe de sous-réseau : votre FAI.
Passerelle par Saisissez la passerelle par défaut de votre connexion IPv6. défaut :
Serveur du DNS Saisissez l'adresse du serveur DNS principal. principal :
Serveur du DNS Saisissez l'adresse du serveur DNS secondaire. secondaire :
Paramètres de l'adresse IPv6 du réseau local
Adresse IPv6 du Entrez l'adresse IPv6 du réseau local pour le routeur. réseau local :
Adresse de lien Affiche l'adresse locale de liaison du routeur. local LAN IPv6 :
Paramètres avancés... Paramètres de configuration automatique de l'adresse
Activer Activez ou désactivez la fonction d'affectation automatique d'adresse l'affectation IPv6. automatique d'adresse IPv6 :
Type de configuration Sélectionnez SLAAC+RDNSS, SLAAC+DHCP sans état ou DHCPv6 automatique avec état.
Si vous avez sélectionné SLAAC+RDNSS ou SLAAC+Stateless DHCP comme type de configuration automatique :
Durée de vie de l'annonce du routeur (en minutes). La valeur par défaut est de 30 minutes. routeur
Lorsque vous avez sélectionné Stateful DHCPv6 (DHCPv6 à état) comme type d'autoconfiguration.
Plage d'adresses Saisissez l'adresse IPv6 de début pour l'attribution d'adresses IPv6 IPv6 (début) du serveur DHCP.
Plage d'adresses Saisissez l'adresse IPv6 de fin pour l'attribution d'adresses IPv6 du IPv6 (fin) serveur DHCP.
Durée de vie de Saisissez la durée de vie de l'adresse IPv6 (en minutes). La valeur par l'adresse IPv6 : défaut est 10 080 de minutes.
Sélectionnez Auto Configuration (SLAAC/DHCPv6) (Configuration automatique (SLAAC/DHCPv6)) si votre fournisseur d'accès Internet attribue votre adresse IPv6 lorsque votre routeur le demande à son serveur. Certains FAI exigent que vous ajustiez ces paramètres avant que votre routeur puisse se connecter à Internet IPv6. Cliquez sur Enregistrer lorsque vous avez terminé.
Paramètres DNS IPv6
Type de DNS : Sélectionnez Obtenir une adresse de serveur DNS automatiquement ou Utiliser l'adresse DNS suivante.
Serveur du DNS principal : Si vous sélectionnez Utiliser l'adresse DNS suivante, entrez l'adresse du serveur DNS primaire
Serveur du DNS secondaire : Si vous sélectionnez Utiliser l'adresse DNS suivante, entrez l'adresse du serveur DNS secondaire.
Paramètres de l'adresse IPv6 du réseau local
Activer le DHCP PD : Activez ou désactivez les services de délégation de préfixe.
Adresse de lien local Affiche l'adresse locale de liaison du routeur. LAN IPv6 :
Si Enable DHCP-PD (Activer DHCP-PD) est désactivé, ces paramètres supplémentaires sont disponibles pour la configuration :
Adresse IPv6 du réseau Saisissez une adresse IPv6 correcte. local :
Paramètres avancés... Paramètres de configuration automatique de l'adresse
Adresse de lien local LAN IPv6 :
Affiche l'adresse locale de liaison du routeur.
Activer l'affectation automatique d'adresse IPv6 :
Activez ou désactivez la fonction d'affectation automatique d'adresse IPv6. L'activation de cette fonction permet d'afficher des options de configuration supplémentaires.
Activer le DHCP-PD automatique sur le réseau local
Activez ou désactivez DHCP-PD pour les autres routeurs IPv6 connectés à l'interface du réseau local. Cette option n'est disponible que si Activer DHCP-PD est sélectionné.
Remarque : Cette fonction nécessite un préfixe de sous-réseau plus petit que /64 (c'est-à-dire permettant une allocation d'adresses plus importante), tel que /63. Contactez votre FAI pour obtenir plus d'informations.
Type de configuration automatique
Sélectionnez SLAAC+RDNSS, SLAAC+DHCP sans état ou DHCPv6 avec état.
Si SLAAC+RDNSS ou SLAAC+sans état DHCP est sélectionné comme type d'autoconfiguration :
Durée de vie d'annonce du routeur
Entrez la durée de vie de l'annonce du routeur (en minutes). La valeur par défaut est de 30 minutes.
Si DHCPv6 avec état est sélectionné comme type d'autoconfiguration :
Plage d'adresses IPv6 (début)
Saisissez l'adresse IPv6 de début pour l'attribution d'adresses IPv6 du serveur DHCP.
Plage d'adresses IPv6 (fin)
Saisissez l'adresse IPv6 de fin pour l'attribution d'adresses IPv6 du serveur DHCP.
ADDRESS AUTOCONFIGURATION SETTINGS
Sélectionnez PPPoE si votre FAI fournit et vous demande de saisir un nom d'utilisateur et un mot de passe PPPoE pour vous connecter à Internet. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Session PPPoE : Sélectionnez Créer une nouvelle session pour démarrer une nouvelle session PPPoE.
Nom Saisissez le nom d'utilisateur attribué par votre FAI. d'utilisateur :
Mot de passe : Saisissez le mot de passe fourni par votre FAI.
Mode d'adresse : Sélectionnez Adresse IP statique si votre FAI vous a attribué une adresse IP. Dans la plupart des cas, sélectionnez Adresse IP dynamique.
Adresse IP : Si vous avez sélectionné Static IP (Adresses IP statique) comme mode d'adresses, saisissez l'adresse IP fournie par votre FAI.
Nom du service : Entrez le nom du service FAI (facultatif).
Mode de Sélectionnez Toujours activée ou Manuelle. reconnexion :
MTU : Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI.
Paramètres DNS IPv6
Type de DNS : Sélectionnez Obtenir une adresse de serveur DNS automatiquement ou Utiliser l'adresse DNS suivante.
Si Utiliser l'adresse DNS suivante est sélectionné :
Serveur du DNS principal : Saisissez l'adresse du serveur DNS principal.
Serveur du DNS secondaire : Saisissez l'adresse du serveur DNS secondaire.
Paramètres de l'adresse IPv6 du réseau local
Activer le DHCP Activez ou désactivez les services de délégation de préfixe. PD :
Adresse de lien local LAN IPv6 : Affiche l'adresse locale de liaison du routeur.
Si Enable DHCP-PD (Activer DHCP-PD) est désactivé, ces paramètres supplémentaires sont disponibles pour la configuration :
Adresse IPv6 du réseau local : Saisissez une adresse IPv6 correcte.
Adresse de lien local LAN IPv6 : Affiche l'adresse locale de liaison du routeur.
Paramètres avancés... Paramètres de configuration automatique de l'adresse
Activer l'affectation automatique d'adresse IPv6 :
Activez ou désactivez la fonction d'affectation automatique d'adresse IPv6. L'activation de cette fonction permet d'afficher des options de configuration supplémentaires.
Activer le DHCP-PD automatique sur le réseau local
Activez ou désactivez DHCP-PD pour les autres routeurs IPv6 connectés à l'interface du réseau local. Cette option n'est disponible que si Activer DHCP-PD est sélectionné.
Remarque : Cette fonction nécessite un préfixe de sous-réseau plus petit que /64 (c'est-à-dire permettant une allocation d'adresses plus importante), tel que /63. Contactez votre FAI pour obtenir plus d'informations.
Type de configuration automatique
Sélectionnez SLAAC+RDNSS, SLAAC+DHCP sans état ou DHCPv6 avec état.
Si vous avez sélectionné SLAAC+RDNSS ou SLAAC+Stateless DHCP comme type de configuration automatique :
Durée de vie d'annonce du routeur
Entrez la durée de vie de l'annonce du routeur (en minutes).
Lorsque vous avez sélectionné Stateful DHCPv6 (DHCPv6 à état) comme type d'autoconfiguration.
Plage d'adresses IPv6 (début)
Saisissez l'adresse IPv6 de début pour l'attribution d'adresses IPv6 du serveur DHCP.
Plage d'adresses IPv6 (fin)
Saisissez l'adresse IPv6 de fin pour l'attribution d'adresses IPv6 du serveur DHCP.
IPv6 6rd (déploiement rapide) permet de transmettre des paquets IPv6 sur un réseau IPv4. Cliquez à tout moment sur Enregistrer pour enregistrer les modifications que vous avez effectuées sur cette page.
Attribuer un préfixe IPv6 : Fonction non prise en charge actuellement.
Serveur du DNS principal : Saisissez l'adresse du serveur DNS principal.
Serveur du DNS secondaire : Saisissez l'adresse du serveur DNS secondaire.
Configuration 6rd manuelle
Enable Hub and Spoke Mode (Activer le mode Système et réseau en étoile) : Activez cette fonction pour réduire le nombre de routes vers la cible en utilisant une méthode Système et réseau en étoile.
6rd Configuration (Configuration 6rd): Choisissez 6rd DHCPv4 Option pour découvrir et renseigner automatiquement les valeurs de données, ou Manual Configuration pour entrer les paramètres vous-même.
Si vous avez sélectionné Configuration manuelle comme configuration 6rd :
6rd IPv6 Prefix (Préfixe IPv6 Saisissez le préfixe IPv6 6rd et la longueur de masque 6rd): fournis par votre FAI.
WAN IPv4 Address (Adresse IPv4 du réseau étendu) : Affiche l'adresse IPv4 du routeur.
Paramètres de l'adresse IPv6 du réseau local
6rd Border Relay IPv4 Address (Adresse IPv4 du relais 6rd en bordure du réseau) :
Entrez les paramètres d'adresse IPv4 de 6rd Border Relay fournis par votre prestataire de services Internet.
Adresse de lien local LAN IPv6 :
Affiche l'adresse locale de liaison du routeur.
Paramètres avancés... Paramètres de configuration automatique de l'adresse
Activer l'affectation automatique d'adresse IPv6 :
Activez ou désactivez la fonction d'affectation automatique d'adresse IPv6.
Type de configuration automatique
Sélectionnez SLAAC+RDNSS, SLAAC+DHCP sans état ou DHCPv6 avec état.
Si vous avez sélectionné SLAAC+RDNSS ou SLAAC+Stateless DHCP comme type de configuration automatique :
Durée de vie d'annonce du routeur
Entrez la durée de vie de l'annonce du routeur (en minutes). La valeur par défaut est de 30 minutes.
Lorsque vous avez sélectionné Stateful DHCPv6 (DHCPv6 à état) comme type d'autoconfiguration.
Plage d'adresses IPv6 (début)
Saisissez l'adresse IPv6 de début pour l'attribution d'adresses IPv6 du serveur DHCP.
Plage d'adresses IPv6 (fin)
Saisissez l'adresse IPv6 de fin pour l'attribution d'adresses IPv6 du serveur DHCP.
Durée de vie de l'adresse IPv6 :
Saisissez la durée de vie de l'adresse IPv6 (en minutes). La valeur par défaut est de 10 080 minutes
LAN IPv6 ADDRESS SETTINGS
LAN IPv Address LAN IPv Link Local Address FE80:AM8170FF:FE61:C262/64
Advanced Settings
6RD MANUAL CONFIGURATION
IPv6 - Connectivité locale uniquement
Connectivité locale uniquement vous permet de configurer une connexion IPv6 sans passer par Internet. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Activer ULA : Cliquez ici pour activer les paramètres d'adresses de monodiffusion IPv6 locales uniques.
Use Default ULA Prefix (Utiliser le préfixe ULA par défaut) : Activez cette option pour utiliser le préfixe ULA par défaut.
Si vous avez sélectionné Enable ULA (Activer ULA) et désactivé Default ULA Prefix (Préfixe ULA par défaut) :
ULA Prefix (Préfixe Saisissez votre propre préfixe ULA. ULA) :
Paramètres avancés - Paramètres ULA IPv6 actuels
Préfixe ULA actuel : Affiche le préfixe ULA actuel.
ULA IPv6 du réseau Affiche l'ULA IPv6 du réseau local. local :
Dans le menu Settings (Paramètres) de la barre située en haut de la page, cliquez sur Internet pour voir les options de configuration des détails de la connexion IPv4, puis cliquez sur le lien VLAN pour accéder aux options de configuration des détails de connexion VLAN.

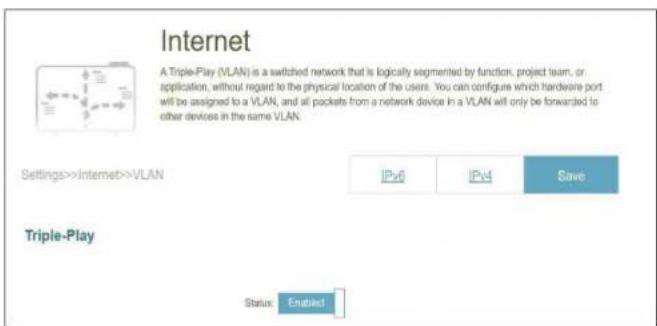

VLAN permet d'utiliser des services tels que Triple-Play, et divise un réseau en segments qui ne peuvent être accédés que par d'autres périphériques du même VLAN.
Pour configurer les détails de la connexion Internet et réseau IPv4, cliquez sur le lien IPv4. Voir IPv4 à la page 30 Pour configurer les détails de la connexion Internet et réseau IPv6, cliquez sur le lien IPv6. Voir IPv6 à la page 40
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
État : Cliquez pour activer ou désactiver la fonction VLAN Triple-Play. D'autres options de configuration seront disponibles si l'état est activé.
Si Triple-Play Status (État Triple-Play) est Enabled (Activé) :
VLAN TAG Activez le TAG VLAN pour entrer l'ID VLAN, tel que fourni par votre FAI.
ID VLAN Internet Saisissez l'ID du VLAN pour votre connexion Internet, tel qu'il a été fourni par votre FAI.
ID du VLAN IPTV Saisissez l'ID du VLAN pour le service IPTV, tel qu'il a été fourni par votre FAI.
ID du VLAN VoIP Saisissez l'ID du VLAN pour votre réseau VoIP, tel qu'il a été fourni par votre FAI.
ID de priorité Activez ou désactivez l'ID de priorité du trafic pour Internet, IPTV et les VoIP VLAN. Sélectionnez un ID de priorité dans les menus déroulants pour affecter le VLAN correspondant (0-7). Un trafic à ID de priorité supérieure a préséance sur le trafic avec une balise d'ID de priorité faible.

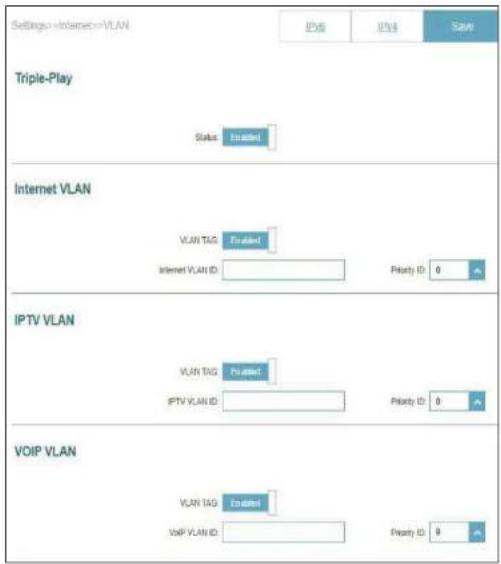

Configuration du type de trafic de l'interface
Port LAN 1-2 Dans le menu déroulant, vous pouvez sélectionner le type de connexion (Internet, IPTV ou Voice over IP) provenant de la connexion WAN sur chaque interface du routeur.


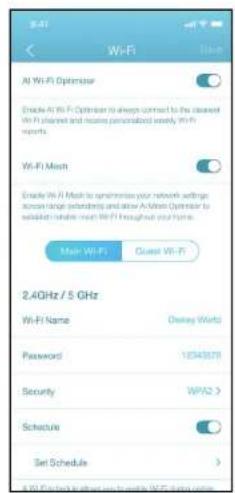

Cette page vous permet de configurer les paramètres de votre Wi-Fi. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Maillage Wi-Fi
État : Activez ou désactivez Wi-Fi Mesh si vous envisagez de créer un réseau Mesh dans votre environnement. Le réseau Mesh est capable de trouver le chemin le plus court et le plus rapide vers votre passerelle/routeur dans une topologie de réseau maillé. Il améliore donc l'efficacité et la fiabilité.
Smart Connect
État : Activez ou désactivez la fonction Smart Connect. La fonction Smart Connect de votre présente un réseau sans fil unique. Lors de la connexion de clients au réseau étendu, les clients seront automatiquement ajoutés à la meilleure bande, soit 2,4 GHz ou 5 GHz.
Si Smart Connect est activé :
Sans fil
Nom Wi-Fi (SSID) : Saisissez un nom pour votre réseau Wi-Fi. Jusqu'à 32 caractères sont autorisés.
Mot de passe : Créez un mot de passe pour votre réseau Wi-Fi. Les clients sans fil doivent saisir ce mot de passe pour se connecter au réseau.
Mode de sécurité : Choisissez Aucun, WPA/WPA2-Personnel, WPA2-Personnel, WPA2/WPA3-Personnel ou WPA3-Personnel. Le WPA3 fournit le plus haut niveau d'encrption parmi ceux-ci. Notez que le WPS sera désactivé si le WPA3 est utilisé.
Puissance de Sélectionnez la puissance de transmission sans fil souhaitée. transmission :
Calendrier : Sélectionnez le temps pendant lequel le réseau sans fil sera disponible. Le paramètre de programmation peut être réglé sur Toujours activé ou vous pouvez ajouter votre propre programmation.
Pour ajouter un calendrier : Chaque case représente une demi-heure, avec l'heure de l'horloge (0\~23) en haut de chaque colonne. Pour ajouter une période de temps au calendrier, il suffit de cliquer sur l'heure de début et de faire glisser jusqu'à l'heure de fin. Vous pouvez ajouter plusieurs jours et plusieurs périodes par jour à l'horaire.
Lorsque l'état Smart Connect est désactivé, les options de configuration 2.4GHz et 5GHz deviennent disponibles.
2.4 GHz / 5 GHz
État : Activez ou désactivez le réseau sans fil de 2,4GHz/5GHz.
Nom Wi-Fi Créez un nom pour votre réseau sans fil. Jusqu'à 32 caractères sont (SSID) : autorisés.
Mot de Créez un mot de passe Wi-Fi. Les clients sans fil devront entrer ce mot passe : de passe pour se connecter au réseau.
Mode 802.11 (2,4 GHz)
Sélectionnez les normes de mise en réseau sans fil à utiliser. Les options disponibles pour le réseau sans fil 2,4GHz sont les suivantes : Mixte 802.11b/g/n, Mixte 802.11b/g, Mixte 802.11g/n, 802.11b uniquement, 802.11g uniquement ou 802.11n uniquement.
Canal Wi-Fi
Sélectionnez le canal souhaité : 1.-11. La valeur par défaut est Auto (recommandé).
Si l'option Canal automatique est sélectionnée, choisissez cette option pour vous aider à trouver celui qui présente le moins d'interférences.
Puissance de transmission
Sélectionnez la puissance de transmission sans fil souhaitée : Forte, moyenne ou basse.
Largeur de canal (2,4GHz)
Sélectionnez Auto 20/40 MHz si vous utilisez des appareils 802.11n et des appareils non 802.11n (802.11b/g/a) ou sélectionnez 20 MHz si vous utilisez un mélange d'appareils 802.11b/g/a.
Coexistence HT20/40
Activez ou désactivez la coexistence HT20/40.
État de visibilité
Le paramètre par défaut est Visible. Sélectionnez Invisible si vous ne voulez pas diffuser le SSID de votre réseau sans fil.
Calendrier
électionnez le temps pendant lequel le réseau sans fil sera disponible. Le paramètre de programmation peut être réglé sur Toujours activé ou vous pouvez ajouter votre propre programmation.
Pour ajouter un calendrier :
Chaque case représente une demi-heure, avec l'heure de l'horloge (0\~23) en haut de chaque colonne. Pour ajouter une période de temps au calendrier, il suffit de cliquer sur l'heure de début et de faire glisser jusqu'à l'heure de fin. Vous pouvez ajouter plusieurs jours et plusieurs périodes par jour à l'horaire.
2.4GHz
Choisissez Aucun, WPA/WPA2-Personnel, WPA2-Personnel, WPA2/WPA3-Personnel ou WPA3-Personnel. Le WPA3 fournit le plus haut niveau de cryptage parmi ceux-ci. Notez que le WPS sera désactivé si le WPA3 est utilisé.
Mode 802.11 (5GHz)
Sélectionnez les normes de mise en réseau sans fil à utiliser. Les options disponibles pour le réseau sans fil 5GHz sont : Mixte 802.11a/n/ac/ax, Mixte 802.11a/n/ac, Mixte 802.11a/n, 802.11ac uniquement, 802.11a uniquement ou 802.11n uniquement.
Canal Wi-Fi Sélectionnez le canal souhaité : 36, 40, 44, 48, 149, 153, 157, 161 ou 165. La valeur par défaut est Auto (recommandé).
Canal DFS Si l'option Canal automatique est sélectionnée, choisissez cette option pour vous aider à trouver celui qui présente le moins d'interférences.
Puissance de transmission Sélectionnez la puissance de transmission sans fil souhaitée : Forte, moyenne ou basse.
Largeur de canal (5 GHz)
Sélectionnez Auto 20/40/80 MHz si vous utilisez des appareils 802.11ax, 802.11ac, 802.11n et 802.11a, sélectionnez Auto 20/40 si vous utilisez des appareils 802.11n et 802.11a, ou sélectionnez 20 MHz si vous utilisez des appareils 802.11a.
État de visibilité
Le paramètre par défaut est Visible. Sélectionnez Invisible si vous ne voulez pas diffuser le SSID de votre réseau sans fil.
Calendrier Sélectionnez le temps pendant lequel le réseau sans fil sera disponible. Le paramètre de programmation peut être réglé sur Toujours activé ou vous pouvez ajouter votre propre programmation.
Pour ajouter un calendrier :
Chaque case représente une demi-heure, avec l'heure de l'horloge (0\~23) en haut de chaque colonne. Pour ajouter une période de temps au calendrier, il suffit de cliquer sur l'heure de début et de faire glisser jusqu'à l'heure de fin. Vous pouvez ajouter plusieurs jours et plusieurs périodes par jour à l'horaire.
L'optimiseur Wi-Fi assisté par l'IA aide intelligemment à optimiser la bande passante de votre réseau domestique ou professionnel. Il adopte automatiquement le canal le plus « propre » grâce au dispositif de formation de faisceaux maillés, ce qui permet d'optimiser l'ensemble du réseau Mesh. Il fournit également des notifications push sur l'utilisation hebdomadaire de la bande passante du réseau et des conseils de gestion du réseau sur la hiérarchisation des clients pour maintenir la qualité globale de l'Internet. Reportez-vous à l'EAGLE PRO AI pour plus d'informations.
Optimiseur Wi-Fi IA Activez ou désactivez la fonctionnalité Optimiseur Wi-Fi IA.
Choisir le moment de l'optimisation Activer ou désactiver l'optimisation programmée. Sélectionnez l'heure à laquelle l'optimiseur Wi-Fi IA doit démarrer.
Une fois l'optimiseur Wi-Fi AI activé, vous commencerez à recevoir des rapports hebdomadaires sur les conditions Wi-Fi par l'intermédiaire de l'assistant AI.
Le moyen le plus simple de connecter vos appareils sans fil à votre routeur est le Wi-Fi Protected Setup (WPS).
État de la session WPS : Activez ou désactivez la fonctionnalité WPS Push Button Configuration (PBC) (configuration par bouton-poussoir). L'activation de cette fonction permet aux clients sans fil de se connecter au Wi-Fi par une connexion chiffrée en utilisant le bouton WPS.

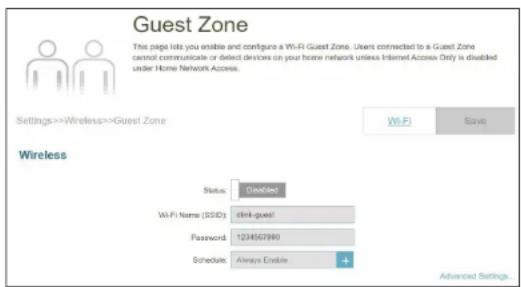

La fonction Guest Zone (Zone invité) vous permet de créer un réseau sans fil temporaire qui peut être utilisé par les invités pour accéder à Internet. Cette zone sera séparée de votre réseau Wi-Fi principal.
Dans le menu Paramètres, dans la barre située en haut de la page, cliquez sur Sans fil, puis sur le lien Guest Zone. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Si l'état Smart Connect est Activé dans les paramètres sans fil précédents, configurez les éléments suivants pour les deux fréquences radio. Si elle est désactivée, configurez les éléments suivants pour 2,4 GHz et 5 GHz
individuellement.
Sans fil
État : Activez ou désactivez le réseau Wi-Fi invité.
Nom Wi-Fi (SSID) : Saisissez un nom pour votre réseau sans fil.
Mot de Saisissez un mot de passe pour votre réseau invité Wi-Fi. Les clients passe : sans fil doivent saisir ce mot de passe pour se connecter au réseau.
Calendrier : Sélectionnez le temps pendant lequel le réseau sans fil sera disponible. Le paramètre de programmation peut être réglé sur Toujours activé ou vous pouvez ajouter votre propre programmation.
Pour ajouter un calendrier :
Chaque case représente une demi-heure, avec l'heure de l'horloge (0\~23) en haut de chaque colonne. Pour ajouter une période de temps au calendrier, il suffit de cliquer sur l'heure de début et de faire glisser jusqu'à l'heure de fin. Vous pouvez ajouter plusieurs jours et plusieurs périodes par jour à l'horaire.
Mode de sécurité : Choisissez Aucun, WPA/WPA2-Personnel, WPA2-Personnel, WPA2/WPA3-Personnel ou WPA3-Personnel. Le WPA3 fournit le plus haut niveau de cryptage parmi ceux-ci. Notez que le WPS sera désactivé si le WPA3 est utilisé.
Accès au réseau domestique
Internet L'activation de cette option permet de limiter la connectivité à Internet, Access Only en empêchant les invités d'accéder aux autres périphériques du réseau (Accès Internet uniquement) : local.
Cette section vous permet de modifier les paramètres du réseau local de votre routeur et de configurer les paramètres DHCP. Dans le menu Paramètres sur le côté gauche de la page, cliquez sur Réseau. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Paramètres réseau
Adresse IP du réseau local :
Saisissez l'adresse IP du routeur. L'adresse IP par défaut est 192.168.0.1.
Si vous la modifiez, vous devez saisir la nouvelle adresse IP dans votre navigateur pour revenir à l'utilitaire de configuration.
Masque de sous-réseau :
Saisissez le masque de sous-réseau du routeur. Par défaut, il s'agit de 255.255.255.0.
Management Link (Lien de gestion) :
L'adresse par défaut permettant d'accéder à la configuration du routeur est
http://M32-xxxx.local/ (où xxx représente les 4 derniers chiffres de l'adresse MAC de votre routeur). Vous pouvez remplacer M32-xxxx par
un nom de votre choix.
Nom de domaine local :
Saisissez le nom de domaine (facultatif).
Activer le relais DNS :
Désactivez cette fonction pour transférer les données du serveur DNS du fournisseur d'accès Internet vers vos ordinateurs. Si vous l'activez, vos ordinateurs utilisent le réglage du routeur comme serveur DNS.
État : Activez ou désactivez le serveur DHCP.
Plage d'adresses IP Entrez les adresses IP de début et de fin pour l'attribution IP du DHCP : serveur DHCP.
Remarque : Si vous avez réservé des adresses IP sur des périphériques client, assurez-vous que celles-ci ne sont pas comprises dans cette plage afin d'éviter tout conflit d'adresses IP.
Durée de la concession Saisissez la durée de concession de l'adresse IP en minutes. La valeur DHCP : par défaut est 10 800 minutes.
Toujours diffuser : Activez cette fonction pour diffuser le serveur DHCP du réseau aux clients du réseau local/étendu.
WAN Port Speed Vous pouvez définir la vitesse du port Internet sur 10 Mbits/s, 100 Vitesse du port du réseau étendu : Mbits/s, 1000 Mbits/s ou Auto (recommandé).
UPnP : Activez ou désactivez la fonction UPnP. L'UPnP est compatible avec les équipements, les logiciels et les périphériques du réseau. Cette fonction est activée par défaut.
Flux de multidiffusion Activez cette fonction pour autoriser le trafic en multidiffusion IPv4 IPv4 : à circuler depuis Internet via le routeur. Cette fonction est activée par défaut.
Flux de multidiffusion Activez cette fonction pour autoriser le trafic en multidiffusion IPv6 : à circuler depuis Internet via le routeur. Cette fonction est activée par défaut.
Dans le menu Paramètres sur le côté gauche de la page, cliquez sur D-Link Cloud pour voir les détails de votre service D-Link Cloud. Cette page indique si vous êtes inscrit auprès du service cloud D-Link et l'adresse e-mail associée au compte. Utilisez l'application EAGLE PRO AI pour en savoir plus sur les fonctionnalités de D-Link Cloud.
D-Link Cloud
Mode de fonctionnement
Dans le menu Paramètres sur le côté gauche de la page, cliquez sur Réseau pour modifier les paramètres du réseau local du routeur et pour configurer les paramètres DHCP. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Paramètres du mode de fonctionnement
Mode Routeur Sélectionnez le mode Router (Routeur) pour faire fonctionner cet appareil comme un routeur.
Mode Sélectionnez le mode Extender (Prolongateur) pour faire Prolongateur fonctionner cet appareil comme un prolongateur.
Mode Pont Sélectionnez le mode Bridge pour étendre votre réseau existant et améliorer la couverture Wi-Fi globale. Dans ce mode, les réglages du serveur DHCP, au contrôle parental, à la qualité de service et au pare-feu dépendent du routeur existant.
Caractéristiques Contrôle parental
Accédez à Fonctionnalités > Contrôle parental pour configurer les stratégies de contrôle parental. Vous pouvez configurer des horaires qui limitent les heures
de connexion et empêchent l'accès à certains sites Web. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Cette page affiche une liste de profils avec les informations suivantes :
Nom du profil Le nom décrit ce profil.
Nombre de périphériques Le nombre d'appareils auxquels cette stratégie sera appliquée.
État Affiche l'état actuel de l'accessibilité à Internet, c'est-à-dire Normal, Pause programmée ou Pause sur demande.
Modifier Modifier le profil d'accès.
Supprimer Supprimer ce profil d'accès.
Vous pouvez définir un maximum de 12 profils. Une fois qu'un profil a été défini, vous commencerez à recevoir des rapports hebdomadaires sur l'activité d'accès à Internet des clients par l'intermédiaire de Al Assistant.
Pour ajouter un profil, configurez les éléments suivants :
Nom du profil Saisissez un nom de profil pour le programme.
Calendrier
Horaire d'autorisation d'accès à Internet
Définissez une période pendant laquelle l'appareil sera autorisé à accéder à Internet.
Pour ajouter un calendrier :
Chaque case représente une demi-heure, avec l'heure de l'horloge (0\~23) en haut de chaque colonne. Pour ajouter une période de temps au calendrier, il suffit de cliquer sur l'heure de début et de faire glisser jusqu'à l'heure de fin. Vous pouvez ajouter plusieurs jours et plusieurs périodes par jour à l'horaire. Si aucune période n'est sélectionnée, tous les appareils de ce profil se verront refuser l'accès à Internet.
Bloquer l'accès à Internet pendant l'heure du coucher
Cliquez sur Activé et définissez le calendrier pour bloquer l'accès à Internet pendant l'heure du coucher.
Pour ajouter un horaire de coucher : Sélectionnez l'heure pendant laquelle l'horaire de coucher sera actif. Sélectionnez les jours de la semaine, puis l'heure de pause et l'heure de reprise pour la période pendant laquelle l'accès à Internet sera bloqué. Pour spécifier des périodes différentes pour les jours de la semaine, cliquez sur Ajouter un autre horaire de coucher... Vous pouvez définir 2 horaires au maximum.
Autoriser un accès limité
Activez cette option pour permettre l'accès à Internet avec une vitesse réduite pendant les heures de restriction définies ci-dessus.
Cliquez sur Apply (Appliquer) lorsque vous avez terminé.
Filtre de sites Web
Cliquez sur Ajouter une règle pour ajouter un nouveau site Web à bloquer :
Nom du site Web
Saisissez le nom du site Web. Cela bloque l'accès aux sites Web basés sur les noms de domaine. Par exemple, utilisez « ABC.com » pour bloquer à la fois « ABC.com » et « www.ABC.com ».
Mot-clé de l'URL
Cela permet de bloquer l'accès aux sites Web en fonction des mots clés et des URL correspondants. Par exemple, utilisez « ABC » pour bloquer « www.ABC.com » et « xxx.ABC.com » et d'autres URL contenant ABC.
Vous pouvez également modifier ou supprimer une règle existante en cliquant respectivement sur Modifier ou Supprimer.
Cliquez sur Ajouter un appareil pour ajouter des appareils à inclure dans le profil défini. Sélectionnez dans la
liste des appareils connectés les appareils auxquels la politique d'accès doit être appliquée, puis cliquez sur Appliquer
pour fermer l'écran. Cliquez sur Enregistrer pour sauvegarder vos réglages de profil et le nouveau profil sera
ajouté à la liste des profils. Vous pouvez également modifier ou supprimer un profil existant en cliquant respectivement sur Modifier
ou Supprimer. Sur la page Modifier d'un profil sélectionné, vous pouvez mettre immédiatement en pause
l'accès à Internet des périphériques spécifiés du profil.
Cliquez sur Paramètres pour afficher les messages destinés aux utilisateurs dont l'accès à Internet est restreint.
Message de page Web bloquée
Vous pouvez afficher et personnaliser les messages et les titres qui s'affichent lorsque les options Contrôle manuel de la pause, Filtre de sites Web, Programmation personnalisée et Horaire coucher sont activées.
Titre Saisissez le titre du message dans la zone de texte.
Description Indiquez le message pour informer l'utilisateur de l'accès restreint.
Réinitialiser ce message Cliquez sur ce bouton pour réinitialiser le message modifié à sa valeur par défaut.
Prévisualiser Affichez la présentation du message sur une nouvelle page. ce message
Cette option Moteur de qualité de service (QoS) vous permet de donner la priorité à des clients particuliers sur d'autres afin qu'ils reçoivent une bande passante plus importante.
Cliquez sur Vérifier la vitesse pour effectuer un contrôle de vitesse afin de déterminer comment distribuer
la bande passante Wi-Fi aux appareils prioritaires. Le test de vitesse aide le moteur QoS
à distribuer la bande passante Wi-Fi aux dispositifs prioritaires (configurés dans
les cartes de dispositifs ci-dessous).
Dans l'onglet Fonctionnalités sur le côté gauche de la page, cliquez sur Moteur QoS.
Optimiseur de trafic Le moteur QoS intelligent répertorie les appareils consommant IA : des ressources comparativement importantes et ajuste intelligemment la bande passante à ces appareils en leur attribuant une faible priorité.
Une fois cette fonction activée, vous commencerez à recevoir des rapports hebdomadaires sur l'utilisation de la bande passante par l'intermédiaire de l'Assistant IA.
Download Speed (Mbps) (Vitesse de téléchargement (Mbits/s)) :
Saisissez la vitesse maximale de téléchargement (en Mbits/s) pour tous les clients connectés. Si QoS est activé, les clients ne sont pas en mesure d'excéder cette valeur.
Upload Speed (Mbps) (Vitesse de transfert (Mbits/s)) :
Saisissez la vitesse maximale de transfert (en Mbits/s) pour les clients connectés. Si QoS est activé, une fois le seuil atteint, le trafic des clients ayant la priorité la plus élevée est traité en premier lieu, tandis que le trafic des clients de priorité inférieure patientent jusqu'à ce que suffisamment de bande passante soit disponible.
Cliquez sur Appliquer à la QoS après le test de vitesse pour renseigner automatiquement les informations ci-dessus.
Dans Clients connectés se trouvent les cartes des périphériques représentant chaque client connecté. Cliquez sur Tout pour voir tous les appareils connectés et Gros Consommateur pour voir les clients qui sont particulièrement actifs sur Internet.
Pour attribuer un niveau de priorité à un appareil, activez d'abord l'Optimiseur de trafic IA. Cliquez ensuite sur le client pour ouvrir sa page d'information. Les informations suivantes s'affichent :
Nom du le nom qui décrit le dispositif client périphérique :
Adresse MAC : L'adresse MAC de l'appareil client.
Adresse IPv4/ L'adresse IP dans le mécanisme d'adressage IPv4 et IPv6 de IPv6 : l'appareil client.
Priorité : Sélectionnez la priorité et la durée pour le périphérique client dans les catégories suivantes :
Normale/élevée : Toujours activer, 1 jour, 4 heures, 2 heures ou 1 heure.
Basse : Toujours activer, 1 jour, 4 heures, 2 heures ou 1 heure.
Statistiques sur le trafic
Les statistiques de trafic suivantes sont affichées : Flux TCP, flux UDP, vitesses de téléchargement et d'envoi (en Mbps).
Trafic en temps réel et hebdomadaire
Le trafic en temps réel et le trafic hebdomadaire présentent les mesures de vitesse en temps réel en MB/s ou KB/s. Si aucun périphérique ne se voit explicitement attribuer de priorité, tous sont traités avec une priorité égale.

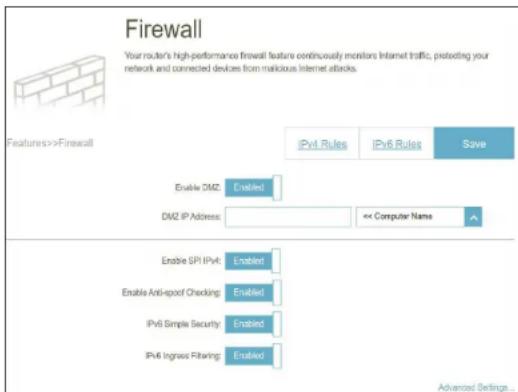

Pare-feu
Le pare-feu intégré contribue à protéger votre réseau des attaques malveillantes sur Internet. Dans le menu Features (Fonctions) de la barre située en haut de la page, cliquez sur Firewall Settings (Paramètres du pare-feu). Cliquez sur Advanced Settings... (Paramètres avancés...) pour agrandir la liste et voir toutes les options.
Pour configurer les règles de pare-feu IPv4, cliquez sur l'onglet Règles IPv4. Reportez-vous à Paramètres du pare-feu - Règles IPv4/IPv6 à la page 70
Pour configurer les règles de pare-feu IPv6, cliquez dans l'onglet Règles IPv6. Reportez-vous à Paramètres du pare-feu - Règles IPv4/IPv6 à la page 70
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Activer la DMZ :
Activez ou désactivez la zone démilitarisée (DMZ). Les appareils situés dans cette zone
sont complètement exposés aux menaces d'Internet et ne sont pas recommandés, sauf s'il s'agit de serveurs qui doivent être exposés au réseau étendu.
DMZ IP Address (Adresse IP de la DMZ) :
Si vous avez activé la DMZ, saisissez l'adresse IP du client que vous souhaitez exposer ou utilisez le menu déroulant pour le sélectionner rapidement.
Activer le SPI IPv4 :
L'activation de l'inspection des paquets avec état (SPI) ou du filtrage dynamique des paquets
permet de prévenir les cyberattques en suivant davantage d'états par session afin de valider que le trafic passant par la session est conforme au protocole.
Enable Anti-Spoof Checking (Activer le contrôle anti-usurpation) :
Activez cette fonction pour protéger le réseau de certains types d'attaques de type usurpation d'adresse IP.
Filtrage des entrées IPv6 :
Activez ou désactivez le filtrage d'entrée IPv6 pour les paquets entrants afin d'empêcher les expéditeurs suspects.
Sécurité IPv6 simple :
Activez ou désactivez la sécurité IPv6 simple. Une configuration de pare-feu simple qui interdit l'accès direct aux ordinateurs situés derrière le routeur.
Différents ALG fournissent un traitement spécial pour des protocoles ou des applications spécifiques. Un certain nombre d'ALG pour des applications communes sont activés par défaut comme indiqué ci-dessous.
PPTP : Permet à plusieurs machines du réseau local de se connecter à leur réseau d'entreprise, à l'aide du protocole PPTP.
IPSec (VPN) : Permet à plusieurs clients VPN de se connecter à leur réseau d'entreprise, via IPSec. Certains clients VPN prennent en charge la traversée d'IPSec via la NAT. Cette ALG peut interférer avec leur fonctionnement. Si vous avez des difficultés à vous connecter à votre réseau d'entreprise, essayez de la désactiver. Veuillez vérifier si votre client VPN prend la NAT traversal en charge avec l'administrateur système de votre réseau d'entreprise.
RTSP : Permet aux applications utilisant le protocole RTSP de recevoir des flux de diffusion d'Internet.
SIP : Permet aux périphériques et applications utilisant la voix sur IP de communiquer via la NAT. Certains d'entre eux peuvent détecter les périphériques NAT et travailler autour d'eux. Cette ALG peut interférer avec leur fonctionnement. Si vous avez des difficultés à passer des appels par VoIP, tentez de la désactiver.
Application Level Gateway (ALG) Configuration

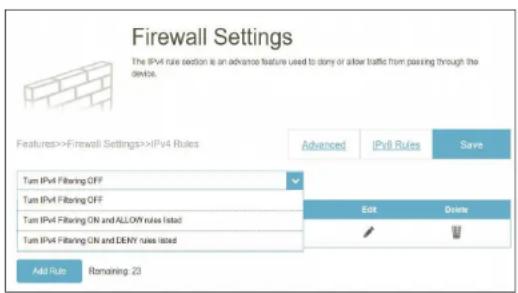

Paramètres du pare-feu - Règles IPv4 / IPv6
La section IPv4/IPv6 Rules (Règles IPv4/IPv6) est une option avancée qui vous permet de configurer le trafic autorisé à transiter sur le réseau. Allez dans Fonctionnalités > Pare-feu, puis cliquez sur l'onglet Règles IPv4 ou l'onglet Règles IPv6 pour configurer les règles de filtrage du trafic entrant/sortant en fonction de paramètres tels que l'adresse IP et les ports.
Pour configurer les paramètres avancés, cliquez sur le lien Avancé. Reportez-vous à Pare-feu, page 68.
Pour commencer, sélectionnez ALLOW (Autoriser) ou DENY (Refuser) dans le menu déroulant pour indiquer s'il s'agit d'une règle d'autorisation ou de refus. Vous pouvez également choisir de désactiver le filtrage en le réglant sur OFF.
Pour supprimer une règle, cliquez sur l'icône de corbeille correspondante dans la colonne Supprimer. Pour modifier une règle, cliquez sur l'icône du crayon correspondante dans la colonne Modifier.
Paramètres du pare-feu - Règles IPv4 / IPv6
Pour créer une nouvelle règle, cliquez sur le bouton Ajouter une règle. Cliquez sur Enregistrer lorsque vous avez terminé. Vous pouvez définir un maximum de 24 règles. Pour créer ou modifier une règle, les options suivantes apparaissent :
Nom : Saisissez un nom de règle.
Plage d'adresses IP Saisissez la plage d'adresses IP source (par exemple, 1.1.1.1-1.1.1.2 sources : pour IPv4
ou 2001::1-2001::2 pour IPv6) à laquelle appliquer la règle, puis indiquez s'il s'agit d'une adresse IP WAN ou LAN dans le menu déroulant. Il est possible de saisir à la fois une adresse IP unique et une série d'adresses IP.
Plage d'adresses IP Saisissez la plage d'adresses IP de destination (par exemple, cibles : 1.1.1.1-1.1.1.2
pour IPv4 ou 2001::1-2001::2 pour IPv6) à laquelle appliquer la règle, puis indiquez s'il s'agit d'une adresse IP WAN ou LAN dans le menu déroulant. Il est possible de saisir à la fois une adresse IP unique et une série d'adresses IP.
Protocole et plage de ports : Sélectionnez le protocole du trafic à autoriser ou refuser (Tous, TCP ou UDP), puis saisissez la plage de ports (par ex. 21-23) à laquelle la règle doit s'appliquer. Sélectionnez Tout pour autoriser/refuser tous les types de trafic, quel que soit le numéro de port.
Calendrier : Le menu déroulant permet de sélectionner le calendrier horaire sur lequel la règle sera activée. Le calendrier peut être défini sur Always Enable (Toujours activé) ou vous pouvez créer vos propres calendriers dans la section Schedule (Calendrier). Reportez-vous à Heure et calendrier - Calendrier à la page 84 pour de plus amples informations.
Cliquez sur Apply (Appliquer) lorsque vous avez terminé.
La redirection de port vous permet de définir un port ou une plage de ports à rediriger vers certains périphériques sur le réseau. Cela peut s'avérer nécessaire pour permettre à certaines applications de se connecter via le routeur. Par exemple, l'accès depuis Internet peut être redirigé vers un hôte DMZ en utilisant la redirection de port.
Dans l'onglet Fonctionnalités sur le côté gauche de la page, cliquez sur Transfert de port. Pour supprimer une règle, cliquez sur l'icône de corbeille correspondante dans la colonne Supprimer. Pour modifier une règle, cliquez sur l'icône du crayon correspondante dans la colonne Modifier. Pour créer une nouvelle règle, cliquez sur le bouton Ajouter une règle. Cliquez sur Enregistrer lorsque vous avez terminé. Pour créer ou modifier une règle, les options suivantes apparaissent :
Nom : Saisissez un nom de règle.
IP locale : Saisissez l'adresse IP du périphérique de votre réseau local vers laquelle le port doit être redirigé. Vous pouvez également sélectionner le périphérique dans le menu déroulant.
Port TCP : Indiquez les ports TCP que vous voulez rediriger. Vous pouvez saisir un seul port ou une plage de ports. Séparez les ports avec une virgule (par ex.: 24,1009,3000-4000).
Port UDP : Indiquez les ports UDP que vous voulez rediriger. Vous pouvez saisir un seul port ou une plage de ports. Séparez les ports avec une virgule (par ex. : 24,1009,3000-4000).
Calendrier : Le menu déroulant permet de sélectionner le calendrier horaire sur lequel la règle sera activée. Le calendrier peut être défini sur Always Enable (Toujours activé) ou vous pouvez créer vos propres calendriers dans la section Schedule (Calendrier). Reportez-vous à Heure et calendrier - Calendrier à la page 84 pour plus d'informations.
Cliquez sur Apply (Appliquer) lorsque vous avez terminé.
Transfert de port - Serveur virtuel
Le serveur virtuel vous permet de définir un seul port public sur votre routeur, qui sera redirigé vers une adresse IP interne et un port privé du réseau local. Cela peut être nécessaire si vous hébergez des services derrière le routeur.
Pour configurer le serveur virtuel, cliquez sur Serveur virtuel sur la page Transfert de port. Pour revenir à la page principale Port Forwarding (Redirection de port), cliquez sur Port Forwarding (Redirection de port).
Pour supprimer une règle, cliquez sur l'icône de corbeille correspondante dans la colonne Supprimer. Pour modifier une règle, cliquez sur l'icône du crayon correspondante dans la colonne Modifier.
Transfert de port - Serveur virtuel
Pour créer une nouvelle règle, cliquez sur le bouton Ajouter des règles. Cliquez sur Apply (Appliquer) lorsque vous avez terminé. Pour créer ou modifier une règle, les options suivantes apparaissent :
Nom : Saisissez un nom de règle. Vous pouvez également sélectionner le protocole/l'application dans le menu déroulant. En fonction du service demandé, le routeur redirige la demande de service externe vers l'hôte interne approprié.
IP locale : Saisissez l'adresse IP du périphérique de votre réseau local vers laquelle le port externe va rediriger. Vous pouvez également sélectionner le périphérique dans le menu déroulant.
Protocole : Sélectionnez le protocole du trafic à autoriser ou refuser (TCP, UDP, Both [Les deux] ou Other [Autre]).
Protocol Number Si vous avez sélectionné Other (Autre) comme protocole, saisissez le numéro du protocole. (Numéro de protocole):
Port externe : Si vous avez sélectionné TCP, UDP ou Both (Les deux) comme protocole, saisissez le port public que vous souhaitez rediriger.
Port interne : Si vous avez sélectionné TCP, UDP ou Both (Les deux) comme protocole, saisissez le port privé que vous souhaitez ouvrir.
Calendrier : Le menu déroulant permet de sélectionner le calendrier horaire sur lequel la règle sera activée. Le calendrier peut être défini sur Always Enable (Toujours activé) ou vous pouvez créer vos propres calendriers dans la section Schedule (Calendrier). Reportez-vous à Heure et calendrier - Calendrier à la page 84 pour plus d'informations.
La section Static Routes (Routes statiques) vous permet de définir des routes personnalisées afin de contrôler la manière dont le trafic circule sur le réseau.
Dans l'onglet Fonctionnalités sur le côté gauche de la page, cliquez sur Routes statiques. Pour configurer des routes IPv6, cliquez sur IPv6 et consultez Routes statiques - IPv6 à la page 79. Pour revenir à la page principale d'acheminements statiques IPv4, cliquez sur IPv4.
Pour supprimer une règle, cliquez sur l'icône de corbeille correspondante dans la colonne Supprimer. Pour modifier une règle, cliquez sur l'icône du crayon correspondante dans la colonne Modifier. Pour créer une nouvelle route, cliquez sur le bouton Ajouter une route. Cliquez sur Enregistrer lorsque vous avez terminé. Pour créer ou modifier une route, les options suivantes apparaissent :
Nom : Saisissez un nom de route.
Réseau cible : Saisissez l'adresse IP du destinataire de cet acheminement.
Masque : Saisissez le masque de sous-réseau de la route.
Passerelle : Entrez le prochain saut de passerelle à prendre si cet acheminement est utilisé.
Mesure : La mesure de la route est une valeur de 1 à 16 qui indique le coût d'utilisation de cette route. Une valeur de 1 indique le coût le plus faible, tandis qu'une valeur de 16 indique le coût le plus élevé.
Interface : Sélectionnez l'interface que le paquet IP doit utiliser pour transiter hors du routeur quand cette route est utilisée.
Cliquez sur Apply (Appliquer) lorsque vous avez terminé.
Routes statiques - IPv6
Pour configurer les acheminements IPv6, cliquez sur IPv6 sur la page Static Routes (Acheminements statiques). Pour revenir à la page principale d'acheminements statiques IPv4, cliquez sur IPv4.
Pour supprimer une règle, cliquez sur l'icône de corbeille correspondante dans la colonne Supprimer. Pour modifier une règle, cliquez sur l'icône du crayon correspondante dans la colonne Modifier. Pour créer une nouvelle règle, cliquez sur le bouton Ajouter des règles. Cliquez sur Apply (Appliquer) lorsque vous avez terminé. Pour créer ou modifier une règle, les options suivantes apparaissent :
Nom : Saisissez un nom de route.
DestNetwork Il s'agit de l'adresse IP du routeur utilisé pour atteindre la cible spécifiée. (Réseau cible) :
PrefixLen Entrez la longueur du préfixe IPv6 des paquets empruntant cette route. (Longueur de préfixe) :
Passerelle : Entrez le prochain saut de passerelle à prendre si cet acheminement est utilisé.
Mesure : La mesure de la route est une valeur de 1 à 16 qui indique le coût d'utilisation de cette route. Une valeur de 1 indique le coût le plus faible, tandis qu'une valeur de 16 indique le coût le plus élevé.
Interface : Sélectionnez l'interface que le paquet IP doit utiliser pour transiter hors du routeur quand cette route est utilisée.
La plupart des fournisseurs d'accès Internet (FAI) attribuent des adresses IP dynamiques. L'utilisation d'un fournisseur de services DNS dynamiques permet aux utilisateurs de saisir leur nom de domaine dans leur navigateur web pour se connecter au serveur, quelle que soit leur adresse IP. Il s'agit d'une caractéristique utile lorsque vous utilisez un serveur virtuel. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Dans l'onglet Fonctionnalités sur le côté gauche de la page, cliquez sur DNS dynamique.
Activer le DNS dynamique : Activez ou désactivez le DNS dynamique. Activez cette fonction pour faire apparaître des options de configuration avancées.
État : Affiche l'état actuel de la connexion du DNS dynamique.
Server Address Sélectionnez un serveur DNS dynamique dans le menu déroulant. (Adresse du serveur) :
Nom d'hôte : Saisissez le nom d'hôte que vous avez enregistré avec votre fournisseur de service DNS dynamique.
Nom Saisissez le nom d'utilisateur de votre DNS dynamique. d'utilisateur :
Mot de passe : Saisissez le mot de passe de votre DNS dynamique.
Expiration du Entrez une valeur de délai (en heures) pour indiquer à quelle fréquence délai : le routeur doit mettre à jour ses paramètres DNS dynamiques.
Les paramètres de l'hôte IPv6 se trouvent en bas de la page. Un maximum de 10 enregistrements peut être défini. Pour supprimer un enregistrement, cliquez sur l'icône de corbeille correspondante dans la colonne Supprimer. Pour modifier une règle, cliquez sur l'icône du crayon correspondante dans la colonne Modifier. Pour créer un nouvel enregistrement, cliquez sur le bouton Ajouter un enregistrement. Cliquez sur Enregistrer lorsque vous avez terminé. Si vous modifiez ou créez un enregistrement, les options suivantes s'affichent :
Nom d'hôte : Saisissez le nom d'hôte que vous avez enregistré avec votre fournisseur de service DNS dynamique.
Adresse IPv6 : Saisissez l'adresse IPv6 du serveur DNS dynamique. Vous pouvez également sélectionner le serveur dans le menu déroulant.
Cliquez sur Apply (Appliquer) lorsque vous avez terminé.
Dans l'onglet Fonctionnalités sur le côté gauche de la page, cliquez sur VPN rapide. Cette page vous aide à configurer la fonction Quick VPN de votre routeur. Avant de continuer, assurez-vous que votre connexion Internet fonctionne correctement. Nous vous recommandons de configurer le DDNS avant de passer à la configuration de Quick VPN. Si votre routeur se voit affecter une adresse IP à partir de votre FAI à l'aide de DHCP, celle-ci peut changer fréquemment, nécessitant une nouvelle configuration des identifiants de client. Une adresse DDNS permet d'éviter ce problème.
Pour configurer les paramètres utilisateur et accorder aux utilisateurs l'autorisation VPN, allez dans Gestion > Utilisateur. Reportez-vous à Utilisateur, page
- Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
L2TP sur IPSec activez ou désactivez le serveur Quick VPN.
Nom d'utilisateur saisissez un nom d'utilisateur entre 1 et 20 caractères.
Mot de passe saisissez un mot de passe entre 1 et 20 caractères.
PSK saisissez un mot de passe entre 6 et 64 caractères.
Profil VPN pour appareil iOS et MAC OS X Cliquez sur exporter pour enregistrer le fichier de paramètres de profil VPN pour les appareils iOS ou Mac OS X.
Protocole Choisissez le type de protocole d'authentication : MSCHAPv2, d'identification PAP ou CHAP. MSCHAPv2 est la valeur par défaut.
MPPE Sélectionnez la force de chiffrement : Aucune, RC4-40, ou RC4-128. Aucune est la valeur par défaut.
Gestion Heure et calendrier - Heure
La page Heure vous permet de configurer, de mettre à jour et de gérer l'heure de l'horloge système interne. À partir de là, vous pouvez définir le fuseau horaire et le serveur NTP (Network Time Protocol).
Dans l'onglet Gestion, sur le côté gauche de la page, cliquez sur Heure et calendrier. Pour configurer les réglages de la programmation, cliquez sur l'onglet Calendrier. Reportez-vous à Heure et calendrier - Calendrier, page 81. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Configuration de l'heure
Fuseau horaire : Sélectionnez votre fuseau horaire dans le menu déroulant.
Heure : Affiche la date et l'heure actuelles de l'appareil.
Configuration automatique de l'heure
Serveur NTP : Sélectionnez dans le menu déroulant l'un des serveurs suivants pour synchroniser l'heure et la date de votre routeur D-Link NTP Server ou Google NTP Server. Choisissez Manuel pour définir l'adresse IP ou le nom de domaine du serveur NTP.
Heure et calendrier - Calendrier
Il est possible de contrôler certaines fonctions par l'intermédiaire d'un calendrier préconfiguré. Pour créer, modifier ou supprimer des programmes, cliquez sur Calendrier dans la page Heure. Pour revenir à la page Time (Heure), cliquez sur Time (Heure).
Pour supprimer une règle, cliquez sur l'icône de corbeille correspondante dans la colonne Supprimer. Pour modifier une règle, cliquez sur son icône en forme de crayon dans la colonne Modifier. Pour créer une nouvelle règle, cliquez sur le bouton Ajouter un appareil. Cliquez sur Enregistrer lorsque vous avez terminé. Pour créer ou modifier une règle, l'écran suivant apparaît :
Commencez par saisir le nom de votre calendrier dans le champ Name (Nom).
Chaque zone représente une demi-heure, avec l'heure en haut de chaque colonne et le jour de la semaine à gauche de chaque ligne. Pour ajouter une tranche horaire au calendrier, il suffit de cliquer sur l'heure de départ et de faire glisser jusqu'à l'heure de fin. Vous pouvez ajouter plusieurs jours et plusieurs périodes par jour à l'horaire.
Pour supprimer une tranche horaire du calendrier, cliquez sur l'icône de croix à la fin de la section en surbrillance.
Cliquez sur Apply (Appliquer) lorsque vous avez terminé.
Le routeur conserve un journal des événements. Ce journal peut être envoyé à un serveur Syslog ou à votre adresse e-mail. Dans l'onglet Gestion, sur le côté gauche de la page, cliquez sur Journal du système. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Paramètres du journal
Journal système : Cliquez sur Vérifier le journal du système pour télécharger une copie du journal du système sur votre disque dur. Vous pouvez visualiser les entrées du journal en les ouvrant à l'aide d'une application d'édition de texte telle que WordPad sous Windows.
Paramètres de SysLog
Activer la Cochez cette case pour envoyer les journaux du routeur sur journalisation un serveur SysLog. sur un serveur SysLog :
Syslog Server Si Journalisation sur le serveur Syslog est activée, entrez IP Address l'adresse IP du serveur Syslog. Si le serveur Syslog est connecté (Adresse IP du au routeur, sélectionnez-le dans le menu déroulant pour serveur SysLog) : renseigner le champ automatiquement.
Paramètres de messagerie
Activer la notification par e-mail : Activez cette option si vous souhaitez envoyer les journaux automatiquement à une adresse e-mail,.
Si E-mail notification (Notification par e-mail) est Enabled (Activée) :
Adresse e-mail de l'expéditeur : Saisissez l'adresse électronique de laquelle vos messages SysLog seront envoyés.
Adresse e-mail du destinataire : Saisissez l'adresse électronique à laquelle vos messages SysLog seront envoyés.
SMTP Server Address (Adresse du serveur SMTP) : Saisissez l'adresse de votre serveur SMTP.
SMTP Server Port (Port du serveur SMTP) : Saisissez le port de votre serveur SMTP.
Enable Authentication (Activer l'authentication): Activez cette option si votre serveur SMTP requiert une authentication.
Account Name (Nom du compte) : Saisissez le nom de votre compte SMTP.
Mot de passe : Saisissez le mot de passe de votre compte SMTP.
Envoyer le journal par courrier électronique lorsque Plein ou Selon calendrier
Envoyer quand le journal est plein : Si elle est activée, cette option permet au routeur d'envoyer automatiquement le journal lorsqu'il est plein.
Envoyer selon le calendrier : Si elle est activée, cette option permet au routeur d'envoyer le journal selon un calendrier défini.
Calendrier : Si vous activez Send On Schedule (Envoyer selon le calendrier), utilisez le menu déroulant pour sélectionner un calendrier à appliquer. Le calendrier peut être défini sur Always Enable (Toujours activé) ou vous pouvez créer vos propres calendriers dans la section Schedule (Calendrier). Reportez-vous à Heure et calendrier - Calendrier à la page 84 pour plus d'informations.
E-mail Settings
Cette page permet de modifier le mot de passe administrateur (Admin) et d'activer le serveur HTTPS. Dans l'onglet Gestion, sur le côté gauche de la page, cliquez sur Administrateur système. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Mot de passe administrateur
Mot de passe : Saisissez un nouveau mot de passe pour le compte administrateur. Vous devez saisir ce mot de passe pour configurer le routeur sur un navigateur Web.
Paramètres avancés - Administration
Activer le serveur Cochez cette case pour activer la fonction HTTPS afin de vous HTTPS : connecter au prolongateur de façon sûre.
Activer la gestion Activez la gestion à distance sur Internet en utilisant une connexion à distance : HTTP cryptée.
Port d'administration Le numéro de port utilisé dans l'URL pour accéder à la page de configuration Web. La valeur par défaut est 8081. à distance :
Remarque : Si vous avez activé l'option Utiliser HTTPS et que vous souhaitez accéder au routeur à distance et en toute sécurité, vous devez saisir https:// au début de l'adresse.
Status LED (Voyant d'état) :
Choisissez d'activer ou de désactiver le voyant d'état du routeur et des autres points Mesh. Lorsqu'il est désactivé, le voyant ne s'allume plus en blanc fixe pendant le fonctionnement normal et reste éteint à la place.
Le voyant s'allume encore dans la couleur et le mode correspondants dans toutes les circonstances suivantes :
LED Control
Status LED
On
Conditions Comportement des voyants
Mise à jour du Orange et blanc clignotant microprogramme alternativement
Réinitialiser le Rouge fixe périphérique
Établissement Blanc clignotant d'une connexion WPS
Signal de liaison Blanc clignotant montante faible
Pas de signal de Orange clignotant liaison montante
Lorsque l'une des situations ci-dessus prend fin, le voyant s'allume brièvement, puis s'éteint à nouveau.
Système
Cette page vous permet de sauvegarder, de restaurer les paramètres de configuration ou de restaurer les paramètres d'une précédente sauvegarde, de réinitialiser et de configurer un calendrier de redémarrage pour ce périphérique. Sur la page Administrateur système, cliquez sur Système. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Système
Save Settings To Local Hard Drive (Enregistrer les paramètres sur le disque dur local) :
Load Settings From Local Hard Drive (Charger des paramètres depuis le disque dur local) :
Restore To Factory Default Settings (Restaurer les paramètres par défaut) :
Cliquez sur Enregistrer pour télécharger un fichier de sauvegarde (de type bin) de vos paramètres actuels de configuration sur votre disque dur local. Cette sauvegarde peut ensuite être utilisée pour restaurer vos paramètres.
Cliquez sur Sélectionner un fichier pour charger un fichier de configuration de routeur précédemment enregistré. La configuration actuelle du routeur est alors écrasée.
Cliquez sur Restaurer pour rétablir tous les paramètres de configuration du périphérique qui étaient effectifs à sa sortie d'usine.
Les paramètres qui n'ont pas été enregistrés sont perdus, y compris les règles que vous avez créées.
Configuration du redémarrage
Reboot The Device (Redémarrer le périphérique) :
Auto Reboot (Redémarrage automatique) :
Cliquez sur Redémarrer pour redémarrer l'appareil immédiatement.
Utilisez le menu déroulant pour sélectionner un calendrier pour faire redémarrer automatiquement le périphérique. Le calendrier peut être configuré sur Jamais, Quotidiennement ou Hebdomadairement. Vous pouvez paramétrer le jour, ainsi que l'heure et la minute du jour pour le redémarrage automatique.
La section User (Utilisateur) pour créer, gérer et supprimer des comptes utilisateur avec un accès défini par l'utilisateur à certains services du routeur. Dans l'onglet Gestion, sur le côté gauche de la page, cliquez sur Utilisateur.
Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Pour supprimer un utilisateur, cliquez sur l'icône de corbeille correspondante dans la colonne Supprimer. Pour modifier un utilisateur, cliquez sur l'icône du crayon correspondante dans la colonne Modifier.
Pour créer un nouveau compte utilisateur, cliquez sur le bouton Créer un utilisateur.
Nom d'utilisateur Saisissez un nom pour le nouveau compte utilisateur.
Mot de passe Saisissez un mot de passe pour le nouveau compte utilisateur.
VPN
État Activez ou désactivez la fonctionnalité Virtual Private Network (VPN) pour cet utilisateur.
Vous pouvez créer un maximum de 9 utilisateurs (sans compter l'administrateur). Cliquez sur OK pour fermer l'écran.
Cette page vous permet de mettre à jour le microprogramme du routeur, automatiquement ou manuellement. Pour mettre à niveau manuellement le microprogramme, vous devez d'abord télécharger le fichier du microprogramme le plus récent depuis http://support.dlink.com.
Dans l'onglet Gestion, sur le côté gauche de la page, cliquez sur Mettre à niveau. Cliquez sur Enregistrer pour enregistrer les modifications apportées à cette page.
Informations concernant le microprogramme
Master (Maître) : Affiche le nom du routeur principal.
Firmware Version (Version du microprogramme) : Affiche la version actuelle du micrologiciel du routeur.
Check for New Firmware (Vérifier s'il existe un nouveau microprogramme) : Cliquez sur ce bouton pour inviter le routeur à rechercher automatiquement une nouvelle version du microprogramme. Si une nouvelle version est trouvée, cliquez sur Upgrade Firmware (Mettre à jour le microprogramme) pour télécharger et installer le nouveau microprogramme.
Paramètres avancés... Mettre à jour manuellement
Nom du périphérique : Sélectionnez un appareil dans le réseau maillé pour une mise à jour manuelle.
Select File (Sélectionner un fichier) : pour localiser le fichier du micrologiciel que vous souhaitez installer. Lorsque le fichier sélectionné, cliquez sur Upload (Transférer) pour lancer le processus de mise à niveau.
Mise à jour du microprogramme
Automatique Upgrade (Mise à jour du microprogramme) : Si cette option est activée, le routeur sera automatiquement mis à niveau avec le microprogramme le plus récent. Le système sera automatiquement mis à jour avec le dernier microprogramme tous les jours entre 3h30 et 4h du matin.
Choisissez Upgrade time (Heure de mise à niveau) : Activez cette fonction pour paramétrer le routeur afin qu'il mette automatiquement à jour son microprogramme à une heure définie chaque jour.
Upgrade time (Heure de mise à niveau) : Configurable si Choisir l'heure de la mise à niveau est activé. Paramétrez l'heure et la minute pour la mise à niveau automatique du routeur.
Sur la page Statistiques, vous pouvez voir la quantité de paquets qui passent par vos interfaces Internet et LAN, ainsi que le trafic provenant des réseaux Wi-Fi 2,4 GHz et Wi-Fi 5 GHz.
Dans l'onglet Gestion, sur le côté gauche de la page, cliquez sur Statistiques.
Routeur
Vous pouvez afficher Internet, LAN, Wi-Fi 2.4GHz et Wi-Fi 5GHz en cliquant sur les onglets correspondants en roue du graphique. Le graphique s'actualise en temps réel. Pour effacer les informations présentées sur le graphique, cliquez sur Effacer.
Le tableau ci-dessous, pour chaque interface et fréquence radio, indique le nombre total de paquets et de données qui sont envoyés et reçus par l'interface.
Le compteur de trafic se réinitialise si le périphérique est redémarré.
Avec EAGLE PRO AI sur vos appareils intelligents, vous pouvez rapidement mettre en service le routeur M32 AX3200 Wi-Fi 6 AI. Il suffit de
brancher le routeur, d'ouvrir l'application et de construire votre réseau domestique en suivant les instructions simples qui s'affichent à l'écran. Le nouvel
EAGLE PRO AI est spécialement conçu pour faciliter votre travail de gestion grâce aux caractéristiques suivantes :
Optimiseur Wi-Fi IA : Activez cette fonction pour toujours vous connecter au canal Wi-Fi le plus propre grâce à la technologie
révolutionnaire de formation de faisceaux et recevez chaque semaine des rapports sur l'utilisation du Wi-Fi par chaque appareil et de la bande passante
afin d'améliorer en permanence l'environnement Wi-Fi.État actuel de l'environnement Wi-Fi :
Optimiseur de trafic IA : Le moteur de qualité de service intelligent contrôle le flux de trafic de manière intelligente en donnant automatiquement la priorité au trafic
lourd afin d'améliorer l'expérience globale de l'utilisateur.
Assistant IA : Le centre de messages fournit des informations et des suggestions lorsque les clients transmettent une grande quantité de données
dans le rapport hebdomadaire sur la bande passante. Il vous permet également de donner la priorité aux appareils connectés afin de réduire la congestion du trafic grâce au
rapport d'utilisation du client. En outre, chaque amélioration apportée par l'optimiseur Wi-Fi assisté par l'IA sera également enregistrée afin d'informer
les administrateurs des conditions de l'environnement sans fil.
Contrôle parental IA : Le contrôle parental offre la plus grande souplesse en matière de contrôle de l'accès à Internet et de filtrage des
sites Web. Il permet aux administrateurs de restreindre l'accès des appareils à une vitesse réduite ou de leur interdire l'accès à l'internet pendant les
périodes désignées.
Optimiseur Wi-Fi IA :
Dans l'écran d'accueil, appuyez sur Wi-Fi, puis sur l'icône de l'engrenage. Appuyez ensuite sur le curseur pour activer Optimiseur Wi-Fi AI. Votre connexion sans fil adoptera automatiquement un canal sans interférence et recevra un rapport hebdomadaire sur l'environnement Wi-Fi tous les lundis à 8 heures, heure locale.
Optimiseur de trafic IA :
Sur l'écran d'accueil, appuyez sur le routeur principal, puis faites défiler vers le bas Informations sur l'appareil et accédez à Paramètres, et appuyez sur QoS. Là, activez la case à cocher Optimiseur de trafic AI.
Avant de lancer Optimiseur de trafic AI, exécutez Test de vitesse à partir de l'écran d'accueil pour définir les vitesses de téléchargement et d'envoi afin d'aider le moteur QoS à distribuer la bande passante aux clients prioritaires.
Pour classer les clients par ordre de priorité, appuyez sur Priorité des clients sur l'écran d'accueil. Appuyez sur un appareil client et attribuez-lui une priorité. Les appareils à haute priorité qui exécutent des jeux en ligne, des vidéoconférences ou d'autres programmes en temps réel bénéficieront du meilleur accès. La barre rouge à gauche indique les gros utilisateurs.
Contrôle parental IA :
Sur l'écran d'accueil, appuyez sur Contrôle parental. Suivez ensuite les étapes ci-dessous pour ajouter un nouveau profil de contrôle :
- Appuyez sur Démarrer.
- Nommez ce profil. Puis appuyez sur Suivant pour continuer.
- Sélectionnez les appareils clients auxquels le profil sera appliqué.
- Cliquez sur Terminé pour continuer.
- Le résumé du profil s'affiche. Sur cette page, vous pouvez appuyer sur Pause pour interrompre immédiatement l'accès à Internet vers les appareils spécifiés dans le profil.
Vous pouvez définir le calendrier pour restreindre l'accès à Internet pendant les jours et les périodes définis.
Vous pouvez également bloquer des sites Web spécifiques. Pour ce faire, appuyez sur Filtre de sites Web, appuyez sur Ajouter un site Web, puis entrez le nom du site Web et la clé de domaine. Par exemple, violent et violent.com. Puis sur le dessus Ajouter, dans le coin supérieur droit.
Assistant IA :
Appuyez sur Assistant IA pour afficher le rapport hebdomadaire sur la consommation de bande passante avec des informations sur les gros utilisateurs. Le rapport hebdomadaires donne également des informations sur le nombre de fois où le système effectue une gestion automatique du trafic en cas de congestion et fournit une évaluation qualitative de votre environnement Wi-Fi. En outre, Activité Internet nocturne vous informe sur l'accès Internet trop actif pendant la nuit.
L'application vous permet d'améliorer de manière proactive la qualité du sommeil en limitant l'accès à Internet pendant la nuit. Touchez Mode santé pour définir l'heure à laquelle l'accès à Internet sera bloqué.
Autres fonctionnalités
Mode Avancé
Le mode avancé fournit des liens vers les interfaces de gestion Web de l'appareil. Notez que cette fonction n'est disponible qu'avec l'accès local. Pour y accéder, allez dans Accueil > Mode avancé.
Informations et paramètres de l'appareil
Depuis l'accueil, appuyez sur l'appareil (routeur principal) dans la topologie du réseau maillé pour afficher ses informations et paramètres : nom, adresse IP et MAC, version du matériel et du micrologiciel, le fuseau horaire et le numéro de modèle. Vous pouvez également configurer la méthode de connexion à Internet et modifier le mot de passe de l'appareil sur cette page. Il offre également des fonctions de maintenance de base : redémarrage, activation/désactivation de voyant, réinitialisation des paramètres d'usine et identification de l'appareil à l'aide d'un voyant clignotant.
Informations et statistiques sur les clients
Depuis l'accueil, appuyez sur l'appareil (Clients) dans la topologie du réseau maillé pour afficher les clients actuellement en ligne et bloqués. Appuyez sur un appareil pour obtenir ses informations : nom, adresse IP et MAC et profil de contrôle parental. Il affiche également des statistiques de trafic en temps réel en Mo/s ainsi que le trafic hebdomadaire en Mo/j pour les transmissions de données en aval et en amont. La fonction Priorité vous permet d'assigner une priorité haute/basse à cet appareil avec des paramètres de fréquence : Toujours, 1 jour, 4 heures, 2 heures, 1 heure.
Informations sur le prolongateur
Depuis la page d'accueil, appuyez sur l'appareil (Prolongateurs) de la topologie du réseau maillé pour afficher les prolongateurs actuellement connectés avec les informations suivantes : nom, adresse IP et MAC, et version du matériel et du microprogramme. Appuyez sur Clients pour afficher les clients actuellement connectés. Vous pouvez également identifier l'appareil en faisant clignoter son voyant d'état et redémarrer ou réinitialiser l'appareil sur cet écran.
Cette section explique comment configurer et lier votre Amazon Alexa ou l'Assistant Google au service cloud D-Link.
Enregistrer un compte de service cloud D-Link Configuration de Google Home
Afin d'utiliser des applications tierces pour contrôler et gérer votre appareil, vous devrez d'abord lier votre compte D-Link aux applications, telles que Google Assistant.
Étape 1
Téléchargez et lancez l'application EAGLE PRO AI.
Étape 2
Connectez-vous à votre application EAGLE PRO AI, allez dans Mes appareils et sélectionnez l'appareil connecté. Appuyez sur Contrôle vocal en bas à gauche.
Appuyez sur Google Assistant et sélectionnez Lien depuis Google Home sur la page suivante.
L'application Google Home sera lancée. Appuyez sur l'icône Plus, dans le coin supérieur gauche, pour configurer un appareil. Ensuite, appuyez sur Fonctionne avec Google pour relier votre routeur à Google Home.
Appuyez sur Configurer l'appareil sous Ajouter au domicile et suivez les instructions à l'écran pour lier votre compte.
Connectez-vous à votre compte D-Link et appuyez sur Autoriser sur la page suivante pour permettre à votre routeur d'être relié à Google Home.
Choisissez votre appareil et votre domicile.
Choisissez un emplacement pour votre appareil. Votre appareil est maintenant relié avec succès à Google Home.
Vous aurez besoin de l'application Amazon Alexa, d'un compte Amazon, d'un appareil Amazon Alexa et d'un compte de service cloud D-Link pour utiliser cette fonctionnalité.
Remarque : Les captures d'écran peuvent être différentes selon la version du système d'exploitation de votre appareil mobile. Les étapes suivantes montrent l'interface d'iOS. Si vous utilisez un appareil Android, l'apparence peut être différente de celle des captures d'écran, mais le processus est le même.
Étape 1
Lancez l'application Amazon Alexa.
Étape 2
Appuyez sur l'icône du menu dans le coin supérieur gauche de l'écran d'accueil.
Amazon Alexa
Appuyez sur Skills & Games (Compétences et jeux).
Recherchez « EAGLE PRO AI ». Appuyez sur le résultat de la recherche.
Appuyez sur Lancer pour lier la compétence.
Connectez-vous à l'aide des informations de votre compte D-Link.
Félicitations ! Votre compte D-Link a été associé avec succès en tant que compétence pour votre appareil Amazon. Reportez-vous à Commandes vocales Amazon Alexa à la page 106 pour les tâches que vous pouvez demander à votre Amazon Alexa d'effectuer.
Avec EAGLE PRO AI activé comme compétence pour Alexa, vous pouvez demander à Alexa d'effectuer n'importe laquelle de ces tâches : Avant de commander Alexa,
dites « Ouvrir EAGLE PRO AI » et répondez à l'offre d'Alexa en disant « Aide ».
| Tâche Commande | |
| Activer la zone invité. « Active mon Wi-Fi invité. » | |
| Désactiver la zone invité. « Désactive le Wi-Fi invité. » | |
| Trouver votre SSID Wi-Fi « Quel est mon SSID Wi-Fi ? » | |
| Découvrir les informations d'identification de la zone invité. | « Quelles sont les informations d'identification Wi-Fi de mes invités ? » |
| Redémarrer le routeur « Redémarre le routeur. » | |
| Mettre le routeur à niveau. « Mets à niveau mon routeur. » | |
| Obtenir des messages de rapport hebdomadaire « Lis les messages. » | |
| Remarque : Le réseau peut être remplacé par le Wi-Fi. | |
Si vous utilisez une enceinte Alexa, commencez votre commande par l'un des éléments suivants :
- « Alexa, demande à EAGLE PRO AI de. » Par exemple, commandez Alexa en disant : « Alexa, demandez à EAGLE PRO AI d'activer mon Wi-Fi invité. »
- « Alexa, parle à EAGLE PRO AI » et attendez la réponse d'Alexa. Alors dites votre commandement.
Configuration de l'assistant Google
Vous aurez besoin de l'application Assistant Google, d'un compte Google et d'un compte de service cloud de D-Link pour utiliser cette fonctionnalité.
Remarque : Les captures d'écran peuvent être différentes selon la version du système d'exploitation de votre appareil mobile. Les étapes suivantes montrent l'interface d'iOS. Si vous utilisez un appareil Android, l'apparence peut être différente de celle des captures d'écran, mais le processus est le même.
Étape 1
Lancez l'application EAGLE PRO AI et appuyez sur la barre de menu dans le coin supérieur gauche de la page. Appuyez sur votre profil et sélectionnez Code PIN de l'assistant vocal.
Appuyez sur Google Assistant pour personnaliser le code PIN.
Lancez l'application Assistant Google. Vous pouvez entrer vocalement ou taper votre commande et fournir le code PIN si nécessaire. Consultez la section Commandes vocales de l'Assistant Google à la page suivante pour connaître les tâches que vous pouvez demander à votre Assistant Google d'effectuer.
Avec EAGLE PRO AI relié à l'Assistant Google, vous pouvez demander à votre Assistant Google d'effectuer n'importe laquelle de ces tâches :
| Tâche Commande | |
| Vérifier l'état du Wi-Fi invité « Mon Wi-Fi invité est-il activé ? » | |
| Vérifier l'état du Wi-Fi « Mon Wi-Fi est-il activé ? » | |
| Vérifier le SSID Wi-Fi invité « Quel est le SSID de mon Wi-Fi invité ? » | |
| Vérifier le SSID Wi-Fi « Quel est mon SSID Wi-Fi ? » | |
| Activer le Wi-Fi invité « Active mon Wi-Fi invité. » | |
| Désactiver le Wi-Fi invité « Désactive le Wi-Fi invité. » | |
| Trouver le mot de passe du Wi-Fi invité « Quel est le mot de passe de mon Wi-Fi invité ? » | |
| Redémarrez le routeur. « Redémarre mon routeur. » | |
| Mettre à jour le routeur. « Mets à jour du logiciel de mon routeur. » | |
| Remarques :1. Pris en charge uniquement sur le Nest Hub avec affichage de l'écran.2. Le réseau peut être remplacé par le Wi-Fi. | |
Si vous utilisez une enceinte Google Home, commencez votre commande en disant « Hey Google » ou « OK Google ».
VPN rapide
Ce routeur est équipé de la technologie Quick VPN de D-Link. Virtual Private Networking (VPN) établit une connexion entre les périphériques sur Internet. L'utilisation de Quick VPN vous permet de connecter votre ordinateur ou votre périphérique mobile à des emplacements gratuits, des points d'accès Wi-Fi non fiables dans des endroits tels que des cafés et des hôtels en le chiffrant et en le relayant à travers votre connexion Internet domestique. Ce « saut » supplémentaire réduit les risques de vol de vos informations par des pirates, par exemple des identifiants de connexion, des mots de passe des numéros de carte de crédit. Lorsque vous voyagez, Quick VPN vous permet de regarder le sport et d'utiliser des services de diffusion vidéo sans être victime de blackout ou de filtrage. Vous pouvez surfer sur la totalité d'Internet sans filtrage ni blocage, tout comme vous le feriez à votre domicile.
note1["Dans Quick VPN"]
note2["Avec Quick VPN"]
note1 -.-> note2
note2 -.-> note1
note1 -.-> note2
note2 -.-> note1
note1 -.-> note2
note2 -.-> note1
Informations importantes
Les instructions suivantes expliquent et vous aide à configurer vos routeur et périphériques compatibles Quick VPN D-Link pour créer un réseau virtuel privé (VPN). Cette fonction est destinée à des utilisateurs avancés qui souhaitent se connecter à distance et utiliser la connexion Internet de leur routeur pour ajouter une couche de sécurité en utilisant des réseaux non fiables. Configurez d'abord le serveur Quick VPN de votre routeur, puis les périphériques client auxquels se connecter via la connexion WAN de votre routeur.
- Quick VPN ne fournit qu'une couche supplémentaire de sécurité contre des types spécifiques d'attaques de surveillance de trafic et ne garantit pas une intégrité ou une protection complète des données. Seul le trafic dans le tunnel entre votre routeur et le périphérique est chiffré, le trafic WAN laisse votre routeur compatible Quick VPN D-Link non chiffré.
- Préservez la sécurité de vos nom d'utilisateur, mot de passe et clé d'accès Quick VPN. Préservez la sécurité de vos nom d'utilisateur, mot de passe et clé d'accès Quick VPN. Il est recommandé de modifier périodiquement ces identifiants.
- Un périphérique connecté via un tunnel Quick VPN peut subir un débit de données plus faible et un temps de latence plus important du à de nombreux facteurs, notamment : L'état d'Internet, les limitations de la bande passante du Wi-Fi des réseaux locaux et distants et WAN ainsi qu'un temps de latence plus important. Cela peut avoir une incidence négative sur les communications vocales et vidéo en temps réel.
- Quick VPN prend en charge jusqu'à cinq sessions client VPN simultanées utilisant la même connexion et le même mode passe. • Quick VPN utilise L2TP/IPsec avec identification MSCHAPv2, PAP ou CHAP.
- Il est possible que votre périphérique vous avertisse que vos informations peuvent être interceptées, car contrôler le serveur Quick VPN ; vous pouvez ignorer cela.
- Les ports UDP 500, 4500, 1701 et le port IP 50 doivent être ouverts pour que Quick VPN fonctionne.
- L'utilisation de L2TP/IPsec VPN peut être limitée dans certains pays ou sur certains réseaux. Si vous avez des difficultés à utiliser Quick VPN sur certains réseaux, mais pas sur d'autres, et que vous ne violez pas les règles d'accès du réseau, essayez de contacter votre FAI ou votre administrateur réseau.
- Les périphériques connectés via Quick VPN se voient attribuer une adresse sur un sous-réseau distinct (par ex., 192.168.1.x). Certaines ressources réseau peuvent être indisponibles lors d'une connexion via Quick VPN.
- Si votre connexion utilise DHCP, il est vivement recommandé que vous commenciez par configurer le Dynamic DNS (DDNS), notamment D-Link DDNS, afin d'éliminer le besoin de reconfigurer des périphériques clients dans l'éventualité où votre vous affecterez une nouvelle adresse IP WAN.
Périphérique iOS Instructions de configuration du VPN
Cette section fournit les instructions de configuration de Quick VPN pour des périphériques iOS. Voir VPN rapide à la page 82 pour obtenir les instructions de configuration de votre routeur.
Accédez à Paramètres sur votre appareil iOS compatible.
Faites défiler et appuyez sur General (Général).
Faites défiler et appuyez sur VPN.
Appuyez sur Ajouter une configuration VPN.
Type : Choisissez IPSec. Appuyez sur Retour pour revenir à la page Ajouter une configuration.
Description : À des fins de référence uniquement, utilisé pour différencier plusieurs connexions VPN.
Serveur: Saisissez l'adresse IP/DDNS de votre serveur Quick VPN.
Compte : Entrez le nom d'utilisateur utilisé pour authentifier la connexion au serveur VPN
Mot de passe : Entrez le mot de passe utilisé pour authentifier la connexion au serveur VPN
Secret : Saisissez votre clé d'accès (PSK).
Appuyez sur Done (Terminé) dans le coin supérieur droit de la page pour terminer l'ajout de la configuration.
Votre périphérique iOS est maintenant configuré pour se connecter à votre serveur Quick VPN.
Connexion ou déconnexion
Pour vous connecter ou vous déconnecter de votre serveur Quick VPN, ou- vrez Settings (Paramètres) et appuyez sur le bouton situé à côté de VPN.
L'icône VPN s'affiche dans la zone de notification, en haut de l'écran, indiquant que votre périphérique est actuellement connecté au serveur Quick VPN.
Cette section fournit les instructions de configuration de Quick VPN pour des périphériques OS X qui utilisent la fonction Exporter le profil. Voir VPN rapide à la page 82 pour obtenir les instructions de configuration de votre routeur.
Ouvrez le profil exporté. La boîte de dialogue Profil d'installation s'affiche, cliquez sur Continuer et Installer.
Saisissez le mot de passe de votre compte lorsque vous y êtes invité. Fermez la boîte de dialogue Profils.
Accédez à 📄 > Préférences Système... > Réseau et sélectionnez la connexion Quick VPN, puis cliquez sur Paramètres d'authentication.
Saisissez votre Code d'accès dans la zone Secret partagé et cliquez sur OK, Appliquer, puis sur OK.
Votre Mac est maintenant configuré pour se connecter à votre serveur Quick VPN.
Connexion ou déconnexion
Pour vous connecter ou vous déconnecter de votre serveur Quick VPN, accédez à 📄> Préférences Système... > Réseau.
Sélectionnez la connexion réseau Quick VPN et cliquez sur le bouton Connexion ou Déconnexion.
Cette section fournit les instructions de configuration de Quick VPN pour Windows 7. Voir VPN rapide à la page 82 pour obtenir les instructions de configuration de votre routeur.
Cette section fournit les instructions de configuration de Quick VPN pour Windows 10.
Cliquez sur Démarrer > Paramètres > Réseau et Internet > Centre Réseau et partage > VPN > Ajouter une connexion VPN.
1 Sélectionnez Windows (intégré) dans le menu déroulant Fournisseur VPN.
2 Créez un nom pour votre connexion VPN.
3 Saisissez l'Adresse IP/DDNS de votre serveur Quick VPN.
4 Sélectionnez L2TP/IPSec avec une clé prépartagée dans Type de VPN.
5 Saisissez le Code d'accès.
6 Sélectionnez Nom et mot de passe de l'utilisateur dans Type d'information de l'ouverture de session.
Si vous souhaitez que Windows mémorise aux informations d'ouverture de session, saisissez vos Nom d'utilisateur et mot de passe, et sélectionnez Mémoriser mes informations d'ouverture de session
7 Choisissez Enregistrer.
Votre système Windows 10 est maintenant configuré pour se connecter à votre serveur Quick VPN.
Connexion ou déconnexion
Pour vous connecter ou vous déconnecter de votre serveur Quick VPN, cli- quez sur l'icône Paramètres réseau, dans la zone de notification de la barre de tâches de Windows et cliquez sur votre connexion Quick VPN. La page de paramètres Réseau et Internet s'ouvre. Cliquez sur le bouton Connexion ou Déconnexion.
Cette section fournit les instructions de configuration de Quick VPN pour des périphériques Android. Les écrans de votre périphérique peuvent être différents. Voir VPN rapide à la page 82 pour obtenir les instructions de configuration de votre routeur.
Accédez à Paramètres > Plus à partir de Sans fil et réseaux > VPN > +
1 Saisissez un nom pour votre connexion VPN.
2 Sélectionnez L2TP/IPSec PSK pour Type.
3 Saisissez l'adresse IP/DDNS de votre serveur Quick VPN.
4 Saisissez votre code d'accès dans le champ Clé prépartagée IPSec.
5 Choisissez Enregistrer.
Votre périphérique Android est maintenant configuré pour se connecter à votre serveur Quick VPN.
Pour vous connecter ou vous déconnectez de votre serveur Quick VPN, accédez à Paramètres > Plus dans Sans fil et réseaux > VPN et sélectionnez la connexion Quick VPN que vous venez de créer.
Pour vous connecter, saisissez votre Nom d'utilisateur et Mot de passe et sélectionnez CONNEXION.
Pour vous déconnecter, sélectionnez DÉCONNEXION.
Connexion à un client sans fil Bouton WPS
Le moyen le plus simple de connecter vos appareils sans fil à votre réseau Wi-Fi est le WPS (Wi-Fi Protected Setup). La plupart des appareils sans fil, tels que les adaptateurs sans fil, les lecteurs multimédia, les lecteurs de DVD Blu-ray, les imprimantes sans fil et les appareils photo, possèdent un bouton WPS sur lequel vous pouvez appuyer pour vous connecter au routeur. Veuillez vous reporter au manuel d'utilisation du périphérique sans fil que vous voulez connecter pour être sûr de bien comprendre comment activer le WPS. Après avoir consulté le manuel du périphérique, suivez les étapes ci-dessous :
Étape 1 - Appuyez sur le bouton WPS du routeur pendant environ 1 seconde. Le voyant sur du haut commence à clignoter en blanc.
Étape 2 - Dans les 120 secondes, appuyez sur le bouton WPS sur votre périphérique sans fil (ou lancez l'utilitaire logiciel et démarrer le processus WPS).
Étape 3-Patientez jusqu'à 1 minute pour que la configuration de votre connexion se déroule. Lorsque le voyant cesse de clignoter, vous êtes connecté et votre connexion sans fil est chiffrée par WPA2.
Windows® 10
Pour rejoindre un réseau existant, repérez l'icône du réseau sans fil dans la barre de tâches, près de l'affichage de l'heure et cliquez dessus.
En cliquant sur cette icône, vous affichez une liste des réseaux sans fil qui se trouvent dans la portée de votre ordinateur. Sélectionnez le réseau désiré en cliquant sur le SSID.
Pour vous connecter au SSID, cliquez sur Connecter.
Pour vous connecter automatiquement avec le routeur lorsque votre périphérique détecte ensuite le SSID, cochez la case Se connecter automatiquement.
Vous serez ensuite invité à saisir le mot de passe Wi-Fi (la clé de sécurité du réseau) pour le réseau sans fil. Saisissez le mot de passe dans le champ prévu à cet effet, puis cliquez sur Suivant pour vous connecter au réseau. Votre ordinateur se connectera désormais automatiquement à ce réseau sans fil lorsqu'il le détecte.
Résolution des problèmes
Ce chapitre apporte des solutions aux problèmes pouvant survenir pendant l'installation et l'utilisation du routeur. Lisez les descriptions suivantes si vous rencontrez des problèmes.
1. Pourquoi n'ai-je pas accès à l'utilitaire de configuration Web ?
Lorsque vous saisissez l'adresse IP du routeur D-Link (192.168.0.1, par exemple), vous ne vous connectez pas à un site Web ou n'avez pas à être connecté à Internet. L'utilitaire est intégré dans une puce ROM du périphérique lui-même. Votre ordinateur doit se trouver sur le même sous-réseau IP pour se connecter à l'utilitaire Web.
- Assurez-vous que vous disposez d'un navigateur Web compatible avec Java et mis à jour. Nous recommandons les versions suivantes :
- Microsoft Internet Explorer® 10 ou supérieur
- Mozilla Firefox 28 ou supérieur
- Google™ Chrome 28 ou supérieur
-
Apple Safari 6 ou supérieur
-
Vérifiez la connectivité physique en contrôlant que le voyant reste allumé sur le périphérique. S'il ne l'est pas, essayez un autre câble ou connectez-vous à un autre port du périphérique, si possible. Si l'ordinateur est éteint, le voyant l'est peut-être également.
- Désactivez les logiciels de sécurité Internet exécutés sur l'ordinateur. Les pare-feux logiciels, comme Zone Alarm, BlackICE, Sygate et Norton Personal Firewall peuvent bloquer l'accès aux pages de configuration. Consultez les fichiers d'aide inclus dans votre logiciel de pare-feu pour plus d'informations sur sa désactivation ou sa configuration.
- Configurez vos paramètres Internet :
- Accédez à Démarrer > Paramètres > Panneau de configuration. Double-cliquez sur l'icône Options Internet.
Sous l'onglet Sécurité, cliquez sur le bouton qui restaure les paramètres par défaut.
Cliquez sur l'onglet Connexions, puis définissez l'option de numérotation sur Ne jamais établir de connexion. Cliquez sur le bouton Paramètres du réseau local. Veillez à ce que rien ne soit coché. Cliquez sur OK. - Sous l'onglet Avancés, cliquez sur le bouton Rétablir les paramètres avancés. Cliquez trois fois sur OK.
-
Fermez votre navigateur Web (s'il est ouvert), puis rouvrez-le.
-
Accédez à la gestion Web. Ouvrez votre navigateur Web, puis saisissez l'adresse IP de votre routeur D-Link dans la barre d'adresse. Cette opération doit ouvrir la page de connexion de la gestion Web.
- Si vous ne parvenez toujours pas à accéder à la configuration, débranchez du routeur pendant 10 secondes, puis rebranchez-le. Patientez environ 30 secondes, puis essayez d'accéder à la configuration. Si vous possédez plusieurs ordinateurs, essayez de vous connecter avec un autre ordinateur.
2. Que puis-je faire si j'ai oublié mon mot de passe ?
Si vous oubliez votre mot de passe, vous devez réinitialiser votre routeur. Cette procédure réinitialise tous vos paramètres.
Pour réinitialiser le routeur, localisez le bouton de réinitialisation (orifice) à l'arrière de l'appareil. Lorsque le routeur est allumé, utilisez un trombone pour maintenir le bouton enfoncé pendant 10 secondes. Relâchez le bouton et le routeur se réinitialisera. Patientez environ 30 secondes avant d'accéder au routeur. L'adresse IP par défaut est 192.168.0.1. Lorsque vous vous connectez, laissez le champ de mot de passe vide.
Bases de la connexion sans fil
Les produits sans fil D-Link reposent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans fil publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans fil D-Link vous permet d'accéder aux données que vous voulez, quand et où vous le voulez. Vous pourrez profiter de la liberté offerte par la mise en réseau sans fil.
Un réseau local sans fil est un réseau d'ordinateurs cellulaire qui transmet et reçoit des données par signaux radio plutôt que par des câbles. Les réseaux locaux sans fil sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d'utiliser la technologie de réseau local sans fil permettent aux gens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l'absence de câblage et d'autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs.
Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d'un réseau câblé. Les cartes d'adaptateurs sans fil utilisées sur les ordinateurs portables et de bureau prennent en charge les mêmes protocoles que les cartes d'adaptateurs Ethernet.
Il est souvent souhaitable de relier des appareils en réseau mobiles à un réseau local Ethernet classique pour utiliser des serveurs, des imprimantes ou une connexion Internet fournie via le réseau local câblé. Un routeur sans fil est un périphérique qui sert à créer ce lien.
Définition de « sans fil »
La technologie sans fil, ou Wi-Fi, est un autre moyen de connecter votre ordinateur au réseau, sans utiliser de câble. Le Wi-Fi utilise la radiofréquence pour se connecter sans fil. Vous avez donc la liberté de connecter vos ordinateurs n'importe où dans votre foyer ou à votre travail.
Pourquoi D-Link sans fil ?
D-Link est non seulement le leader mondial, mais aussi le concepteur, développeur et fabricant primé de produits de mise en réseau. D-Link offre les performances dont vous avez besoin, pour un prix raisonnable. D-Link propose tous les produits dont vous avez besoin pour construire votre réseau.
Comment fonctionne le sans fil ?
La technologie sans fil fonctionne comme un téléphone sans fil, via des signaux radio qui transmettent des données d'un point A à un point B. La technologie sans fil présente toutefois des limites quant à l'accès au réseau. Vous devez vous trouver dans la zone de couverture du réseau sans fil pour pouvoir connecter votre ordinateur. Il existe deux types de réseaux sans fil : le réseau local sans fil (WLAN) et le réseau personnel sans fil (WPAN).
Réseau local sans fil
Dans un réseau local sans fil, un périphérique appelé Point d'accès (PA) connecte vos ordinateurs au réseau. Ce point d'accès possède une petite antenne qui lui permet de transmettre et de recevoir des données via des signaux radio. Avec un point d'accès intérieur, le signal peut atteindre 91 mètres. Avec un point d'accès extérieur, le signal peut atteindre jusqu'à 48 km pour alimenter certains lieux, tels que des unités de production, des sites industriels, des lycées et des campus universitaires, des aéroports, des parcours de golf, et bien d'autres lieux extérieurs encore.
Réseau personnel sans fil (WPAN)
Le Bluetooth est la technologie sans fil de référence dans l'industrie pour le réseau personnel sans fil. Les périphériques Bluetooth du réseau personnel sans fil fonctionnent sur une portée pouvant atteindre 9 mètres.
La vitesse et la portée d'exploitation sans fil sont inférieures à celles du réseau local sans fil, mais en retour, elles utilisent moins de puissance. Cette technologie est donc idéale pour les périphériques personnels (par ex. téléphones mobiles, PDA, casques de téléphones, ordinateurs portables, haut-parleurs et autres dispositifs fonctionnant sur batterie).
Qui utilise la technologie sans fil ?
Ces dernières années, la technologie sans fil est devenue si populaire que tout le monde l'utilise, à domicile comme au bureau; D-Link offre une solution sans fil adaptée.
Utilisations à domicile/Avantages
Offre un accès haut débit à toutes les personnes du domicile
- Navigation sur le Web, contrôle des courriers électroniques, messagerie instantanée, etc.
- Élimination des câbles dans toute la maison
- Simplicité d'utilisation
Utilisations/Avantages pour les petites entreprises et les entreprises à domicile
- Maîtrisez tout à domicile, comme vous le feriez au bureau
- Accès distant au réseau de votre bureau, depuis votre domicile
- Partage de la connexion Internet et de l'imprimante avec plusieurs ordinateurs
- Inutile de dédier de l'espace au bureau
Où le sans fil est-il utilisé ?
La technologie sans fil s'étend partout, pas seulement au domicile ou au bureau. Les gens apprécient leur liberté de mouvement et ce phénomène prend une telle ampleur que de plus en plus de lieux publics proposent désormais un accès sans fil pour les attirer. La connexion sans fil dans des lieux publics est généralement appelée « points d'accès sans fil ».
En utilisant un adaptateur USB D-Link avec votre PC portable, vous pouvez accéder au point d'accès sans fil pour vous connecter à Internet depuis des lieux distants, comme les aéroports, les hôtels, les cafés, les bibliothèques, les restaurants et les centres de congrès.
Le réseau sans fil est simple à configurer, mais si vous l'installez pour la première fois, vous risquez de ne pas savoir par où commencer. C'est pourquoi nous avons regroupé quelques étapes de configurations et conseils pour vous aider à réaliser la procédure de configuration d'un réseau sans fil.
Conseils
Voici quelques éléments à garder à l'esprit lorsque vous installez un réseau sans fil.
Centralisez votre routeur ou point d'accès
Veillez à placer le routeur/point d'accès dans un lieu centralisé de votre réseau pour optimiser les performances. Essayez de le placer aussi haut que possible dans la pièce pour que le signal se diffuse dans tout le foyer. Si votre demeure possède deux étages, un répéteur sera peut-être nécessaire pour doper le signal et étendre la portée.
Éliminez les interférences
Placez les appareils ménagers (par ex. téléphones sans fil, fours à micro-ondes et télévisions) aussi loin que possible du routeur/point d'accès. Cela réduit considérablement les interférences pouvant être générées par les appareils dans la mesure où ils fonctionnent sur la même fréquence.
Chiffrement sans fil
Ne laissez pas vos voisins ou des intrus se connecter à votre réseau sans fil. Sécurisez votre réseau sans fil en activant la fonction de sécurité WPA ou WEP sur le routeur. Reportez-vous au manuel du produit pour obtenir des informations détaillées sur la façon de le paramétrer.
Sécurité du réseau sans fil
Cette section vous présente les différents niveaux de cryptage que vous pouvez utiliser pour mieux protéger vos données des intrus. Le routeur offre les types de protocoles de sécurité suivants :
- WPA3 (Wi-Fi Protected Access 3) • WPA2 (Wi-Fi Protected Access 2)
- WPA2-PSK (clé pré-partagée) • WPA (Wi-Fi Protected Access)
• WPA-PSK (clé pré-partagée)
Définition du WPA
Le WPA (Wi-Fi Protected Access) est une norme Wi-Fi conçue pour améliorer les fonctions de sécurité du WEP (Wired Equivalent Privacy).
Voici les 2 principales améliorations par rapport au WEP :
- Amélioration du cryptage des données grâce au protocole TKIP (Temporal Key Integrity Protocol). Le TKIP mé-lange les clés à l'aide d'un algorithme de hachage et, en ajoutant une fonction de contrôle d'intégrité, garantit que les clés n'ont pas été sabotées. Le WPA2 repose sur la norme 802.11i et utilise la norme AES (Advanced Encryption Standard) au lieu de TKIP.
- Authentication des utilisateurs, qui manque généralement dans le WEP, via le protocole d'authentication extensible (EAP). Le WEP régule l'accès à un réseau sans fil en fonction d'une adresse MAC spécifique au matériel d'un ordinateur relativement simple à flairer et voler. L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent accéder au réseau.
Le WPA-PSK/WPA2-PSK/WPA3-SAE utilise une phrase de passe ou une clé pour authentifier votre connexion sans fil. La clé est un mot de passe alphanumérique comprenant entre 8 et 63 caractères. Ce mot de passe peut inclure des symboles (!?*&_) et des espaces. Cette clé doit être strictement identique à celle saisie sur votre routeur ou votre point d'accès sans fil.
Le WPA/WPA2 comprend l'authentication des utilisateurs via le protocole EAP (Extensible Authentication Protocol). L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent accéder au réseau.
Le WPA3 est le système de cryptage le plus puissant de tous, grâce à ses capacités cryptographiques accrues et aux exigences des
Frames de gestion protégées (PMF), qui permettent d'éviter les attaques par espionage.
Caractéristiques techniques
| Modèle | M32 | M32x2 | M32x3 | |||
| Photos du produit | ||||||
 |  |  |  |  |  | |
| Général | ||||||
| Pour un dispositif unique, sauf si séparé : | ||||||
| Interfaces 1 | bouton WPS | |||||
| 1 x ports 10/100/1000 Mbits/s Gigabit Ethernet | ||||||
| 1 x port 10/100/1000 Mbits/s Gigabit Ethernet WAN | ||||||
| 1 x Bouton d'alimentation | ||||||
| 1 x Cordon d'alimentation | ||||||
| 1 x Bouton de réinitialisation | ||||||
| Voyant lumineux Alimentation/État | ||||||
| Type d'antenne 4 x antennes internes 2.4G/5G WLAN | ||||||
| Débit de données Wi-Fi 2,4 GHz jusqu'à 800 Mbps | 5 GHz jusqu'à 2400 Mbps | |||||
| Normes IEEE 802.11ax | ^1,2,3 IEEE 802.11ac ^1,2,3 IEEE 802.11n/g/b/aIEEE 802.11kIEEE 802.11vIEEE 802.11h | |||||
Les informations de marquage sont situées au bas de l'appareil.
1. Débit maximal du signal sans fil dérivé des spécifications des normes IEEE 802.11a, 802.11g, 802.11n, 802.11ac et 802.11ax. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l'importance du trafic réseau, les matériaux de construction et la construction, peuvent réduire le débit de transmission réel des données. Les facteurs environnementaux ont des conséquences négatives sur la portée du signal sans fil.
2. La plage de fréquences varie en fonction des réglementations en vigueur dans chaque pays.
3. Le routeur n'inclut pas les plages 5,25-5,35 GHz et 5,47-5,725 GHz dans certaines régions.
Annexe E - Caractéristiques techniques
| Interface WAN IP statique | |
| Adresse IP dynamique | |
| PPPoE | |
| PPTP | |
| L2TP | |
| DS-Lite | |
| Prend en charge le marquage VLAN 802.1p & 802.1q et le bit de priorité. Sessions simultanées : 30000 | |
| Fonctionnalités | |
| Sécurité WPA/WPA2 -Personal | |
| WPA2-Personal | |
| WPA2/WPA3 – Personal (WPS non pris en charge) | |
| WPA3 Only (WPS non pris en charge) | |
| Pare-feu DoS | |
| SPI (Stateful Packet Inspection) | |
| Vérification de l'anti-usurpation | |
| Filtrage d'adresses MAC/IP | |
| 1 x DMZ | |
| Mesh Mesh Wi-Fi D-Link | |
| QoS Technologie QoS intelligente de D-Link | |
| Test de vitesse Test de vitesse Ookla | |
| Couverture Pack unique 275 m^2 / 3000 pi^2 | |
| Pack de 2:510 m^2 / 5500 pi^2 | |
| Pack de 3:740 m^2 / 8000 pi^2 | |
| Physique | |
| Version matérielle | A1 |
| réelle 164,61 × 71,07 × 185,65 mm | |
| Poids 486 g | |
| Entrée d'alimentation 12 V / 2 A | |
| Tension de fonctionnement maximale | 12 V |
| Consommation électrique maximale | 15,51 W |
| Température de fonctionnement | 0 à 40 ^ |
Annexe E - Caractéristiques techniques
| Température de stockage -20 à 65 °C | |
| Humidité en fonctionnement | 10% à 90 %, sans condensation |
| Humidité pendant le stockage | 5% à 95%, sans condensation |
| Certifications CE, FCC, IC, RCM | |
| Logiciel | |
| Application EAGLE PRO AI | IOSAndroid |
| Contrôle vocal | Contrôle vocal AlexaGoogle Assistance Voice Control |
