Type de produit	Carte mère
Marque	MSI
Modèle	Z68AGD80
Facteur de forme	ATX
Socket processeur	LGA1155
Chipset	Intel Z68
Type de mémoire supportée	DDR3
Connecteurs SATA	6x SATA 3Gb/s, 2x SATA 6Gb/s
Niveaux RAID supportés	0, 1, 5, 10, Intel Rapid Storage Technology
Connecteur d'alimentation principal	ATX 24 broches
Connecteur d'alimentation CPU	8 broches (EPS12V)
Dimensions (environ)	305 x 244 mm
Poids (environ)	1.2 kg
Fonctions principales	Configuration RAID, accélération SSD, technologie Intel Rapid Storage
Entretien et nettoyage	Dépoussiérage régulier avec un chiffon doux sec ; éviter les liquides
Sécurité	Décharge électrostatique (ESD) : toucher un objet métallique avant manipulation
Pièces détachées et réparabilité	Non spécifié ; contacter le fabricant pour les pièces
Informations générales	Notice disponible en PDF sur le site du fabricant

FOIRE AUX QUESTIONS - Z68AGD80 MSI

Quels sont les niveaux RAID supportés par la carte mère Z68AGD80 ?

La carte mère supporte les niveaux RAID 0, 1, 5, 10 ainsi que la technologie Intel Rapid Storage Technology.

Comment accéder à l'utilitaire de configuration RAID ?

Pendant le démarrage (POST), appuyez simultanément sur les touches Ctrl et I pour entrer dans l'Intel Rapid Storage Technology Option ROM.

Quel est le nombre minimum de disques durs pour créer un volume RAID 0 ?

Le nombre minimum de disques durs pour RAID 0 est de 2.

Comment installer le pilote RAID lors d'une nouvelle installation de Windows ?

Pendant l'installation de Windows, appuyez sur F6 (pour XP) ou cliquez sur 'Charger le pilote' (pour Vista/7) et insérez une disquette ou clé USB contenant le pilote. Le pilote se trouve dans le répertoire \Storage\Intel\PCH\f6flpy-x86 ou f6flpy-x64 du DVD MSI.

Que faire en cas de disque dur défaillant dans un volume RAID 1 ?

Éteignez le système, remplacez le disque défaillant par un nouveau de capacité égale ou supérieure, puis redémarrez. L'utilitaire RAID détectera automatiquement le nouveau disque et vous pourrez lancer une reconstruction via l'application Intel Rapid Storage Technology.

Comment activer l'accélération du système avec un SSD ?

Assurez-vous que le mode SATA est réglé sur RAID dans le BIOS. Connectez le SSD, installez le pilote Intel RAID et l'application Intel Rapid Storage Technology. Dans l'application, cliquez sur 'Enable acceleration' sous l'onglet Accelerate, choisissez les options et redémarrez.

Puis-je utiliser un volume Recovery avec des disques de tailles différentes ?

Oui, mais la taille du disque Master doit être inférieure ou égale à celle du disque Recovery. Le volume Recovery utilise RAID 1 pour copier les données du Master vers le Recovery.

Comment supprimer un volume RAID ?

Dans l'Intel Rapid Storage Technology Option ROM, sélectionnez l'option 2 'Delete RAID Volume', choisissez le volume à supprimer et confirmez. Attention : toutes les données sur le volume seront perdues.

Que signifie l'état 'dégradé' pour un volume RAID ?

Un volume RAID 1, 5 ou 10 devient dégradé lorsqu'un disque dur est défaillant ou déconnecté. Le système continue de fonctionner avec les disques restants, mais la redondance est perdue. Remplacez ou reconnectez le disque pour restaurer la redondance.

Comment synchroniser manuellement les données du cache SSD avec le disque dur ?

Redémarrez le système, appuyez sur Ctrl+I pendant le POST pour entrer dans l'Option ROM, choisissez l'option 5 'Acceleration Options', puis sélectionnez 'Synchronize data' et confirmez.

MODE D'EMPLOI Z68AGD80 MSI

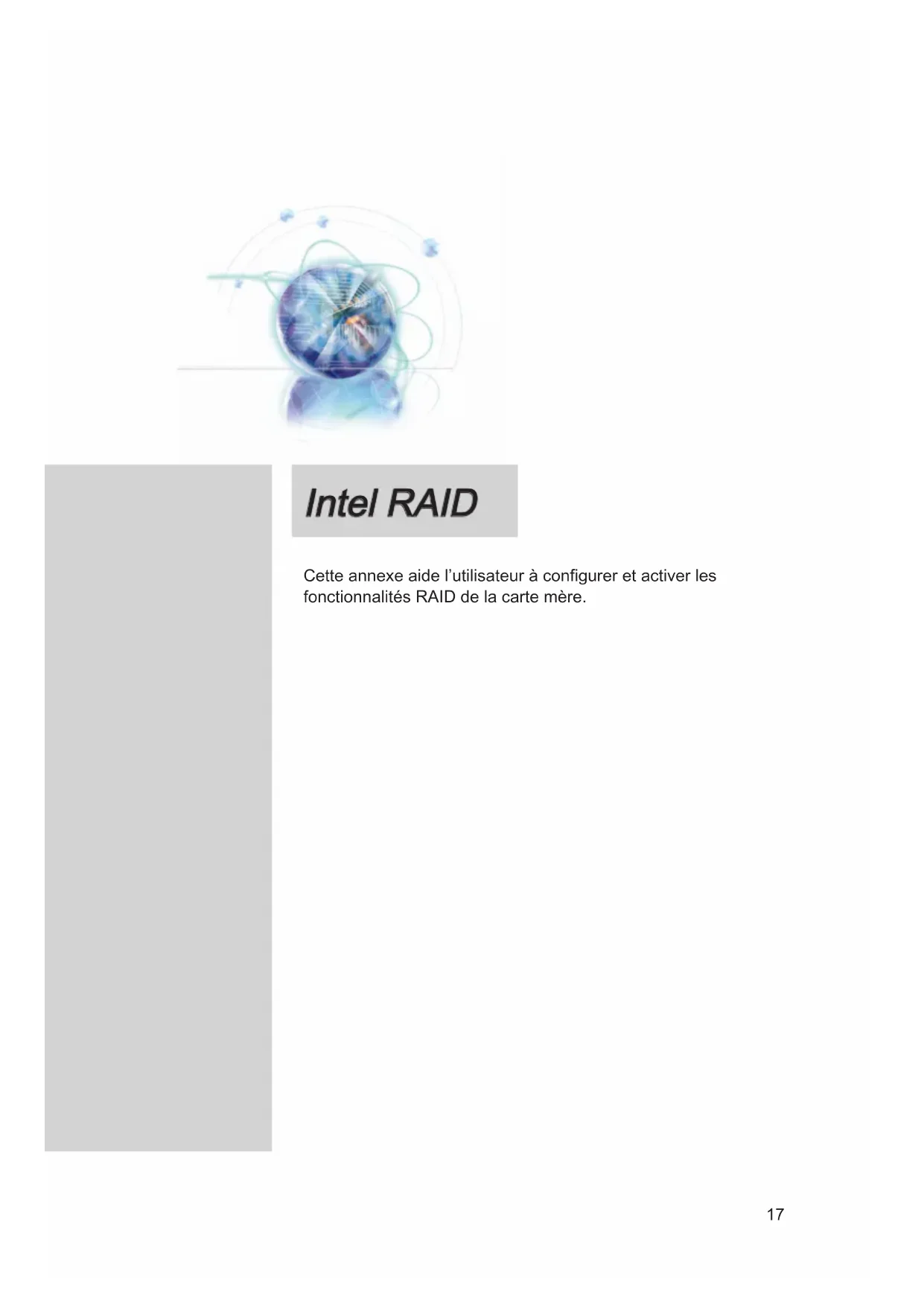

Cette annexe aide l'utilisateur à configurer et activer les fonctionnalités RAID de la carte mère.

Introduction

La carte mère est dotée d'un contrôleur Intel RAID vous permettant de configurer les disques durs SATA et les réglages RAID.

Les disques durs SATA offrent une vitesse de transfert jusqu'à 6 Gb/s. La norme Sérial ATA utilise des câbles longs et fins, ce qui rend plus facile le branchement des disques et améliore la circulation d'air à l'intérieur du boîtier. Les fonctions les plus utilisées sont :

1. Supporte le transfert de 3 Gb/s ou 6 Gb/s avec vérification d'erreur CRC.
2. Supporte la fonction Hot-plug-n-play (connexion à chaud).
3. Optimisation de prise en charges des données, incluant les technologies Tagged Command Queuing, Elevator Seek, et Packet Chain Command.

Le contrôleur Intel® RAID permet RAID niveau 0 (Striping), RAID niveau 1 (Mirroring et Duplexing), RAID niveau 5 (Block Interleaved Distributed Parity), RAID niveau 10 (A Stripe of Mirrors), et Intel® Rapid Storage Technology.

RAID 0 décompose les données en blocs qui sont écrits sur des disques durs séparés. Cela répartit la charge de données Entrée/Sortie sur des canaux indépendants et ainsi améliore considérablement la performance E/S.

RAID 1 fournit la redondance de données en reflétant les données entre les disques durs et fournit une meilleure performance de lecture.

RAID 5 fournit l'entrelacement des données avec un système de vérification d'erreur. Il en résulte d'excellentes performances et une bonne tolérance aux pannes. Le niveau 5 est l'une des implémentations les plus utilisées de RAID.

RAID 10 n'est pas un mode RAID d'origine. Il s'agit de plusieurs Mirroirs RAID 1 avec une sécurisation de type RAID 0 par dessus.

Intel® Rapid Storage Technology est la capacité avancée pour deux volumes RAID à partager l'espace combiné de deux disques durs utilisés à l'unisson.

La technologie Intel® Rapid Storage Technology (Intel SRT) utilise la fonctionnalité RAID 1 pour copier les données d'un disque nommé "Master" vers un disque nommé "Recovery". La taille de disque Master doit être inférieure ou égale à celle du disque Recovery. Lorsqu'un volume Recovery est créé, l'intégralité du disque Master sera utilisé comme volume Master. Un seul volume Recovery peut exister sur un système. Il y a 2 méthodes pour copier les données du Master vers le Recovery, soit de manière continuelle (Continuous Update Policy), soit à la demande (On Request Update Policy).

Important

Le nombre minimum de disques durs pour RAID 0, RAID 1, Recovery ou Matrix est de 2. Le nombre minimum de disques durs pour le mode RAID 10 est de 4. Le nombre minimum de disques durs pour le mode RAID 5 est de 3.

Toutes les informations, volumes et images énumérés dans votre système peuvent différer des illustrations de cette annexe.

Utilisation d'Intel Rapid Storage Technology Option ROM

L'Intel Rapid Storage Technology Option ROM est intégrée dans le BIOS pour toutes les cartes mères dotées de la puce Intel. L'Intel Rapid Storage Technology Option ROM est l'implémentation du RAID par et fournit des utilitaires BIOS et DOS pour les disques. Avec l'aide des touches + , vous accédez à l'écran de paramétrage "Intel RAID for Serial ATA", qui apparaît lors du boot du système au moment du POST (Power-On Self Test). Vous devez également activer la fonction RAID dans le BIOS afin de créer, supprimer et réinitialiser les volumes RAID.

Création, suppression et réinitialisation des volumes RAID :

Le volume RAID Serial ATA peut être configuré via l'utilitaire de configuration RAID, de l'Intel RAID Option ROM. Pendant le Power-On Self Test (POST), le message ci-dessous apparaît pendant quelques secondes.

Important

Le "Device Model" (Modèle de périphérique), "Serial #" et "Size" (taille) dans l'exemple suivant sont différents selon les systèmes.

RAID Volumes

None defined.

Physical Disks:

Dès l'apparition du message ci-dessus, appuyez sur les touches et simultanément pour entrer dans le menu Intel Rapid Storage Technology Option ROM.

Important

La procédure suivante est uniquement disponible avec un système venant d'être installé, ou si vous réinstallez votre système d'exploitation. Il ne doit pas être utilisé pour déplacer un système existant vers le RAID.

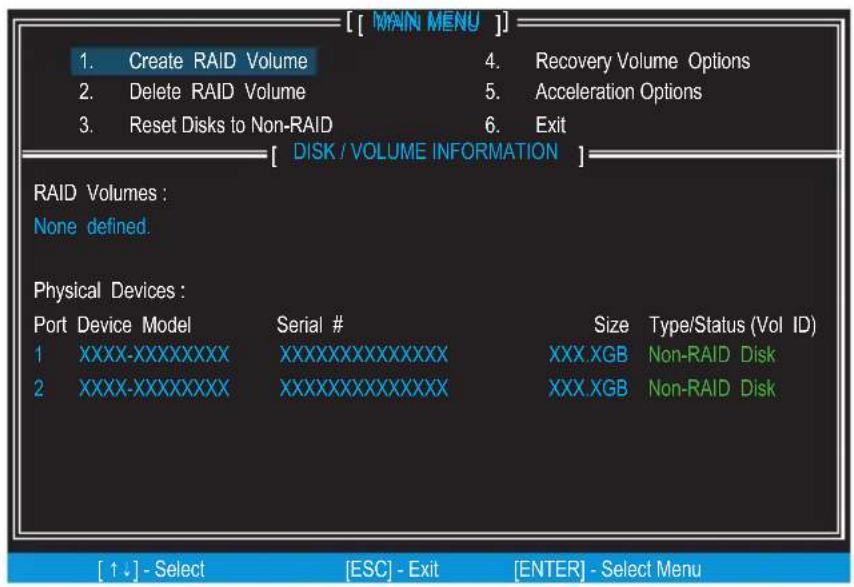

Après avoir appuyé sur les touches et simultanément, la fenêtre suivante apparaît :

■ Créer le Volume RAID

1. Choisissez l'option 1 "Create RAID Volume" et appuyez sur la touche <Entrée>. L'écran suivant apparaît. À la ligne Name, spécifiez un nom de volume RAID puis appuyez sur les touches <Tab> ou <Entrée> pour aller à la ligne suivante.

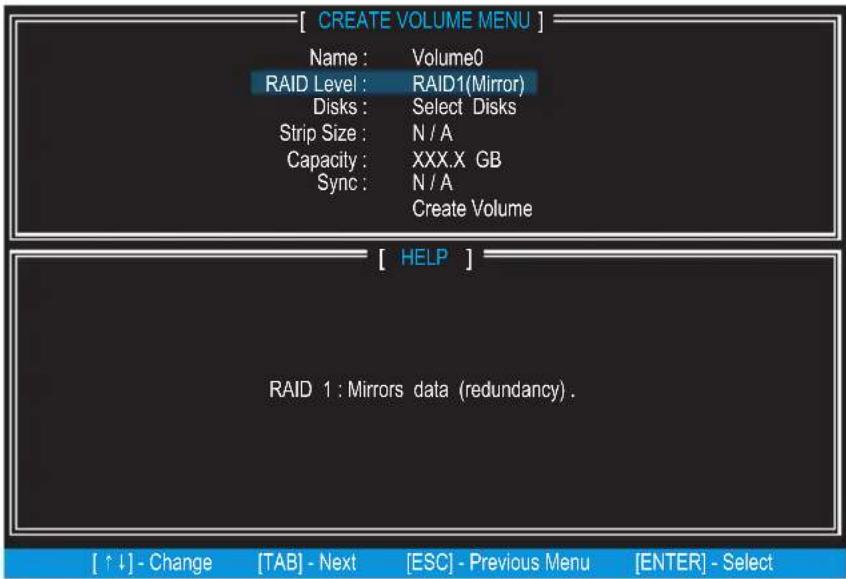

2. Utilisez les touches fléchées pour choisir le type de mode RAID que vous souhaitez utiliser.

1. À la ligne Disk, appuyez sur la touche <Entrée> et utilisez la touche <Espace> pour choisir les disques que vous souhaitez utiliser pour créer le RAID, ensuite appuyez sur la touche <Entrée> pour terminer la sélection. Cette ligne sera accessible ou non en fonction du type de mode RAID choisi.
2. Ensuite, choisissez "Stripe Size" pour définir la taille des données RAID en utilisant la flèche "haut" et la flèche "bas" pour faire défiler les valeurs disponibles, et en appuyant sur la touche <Entrée> une fois sélectionnée. Les valeurs disponibles vont de 4 Ko à 128 Ko par incrément de 2 Ko. La taille des données doit être choisie en fonction de l'utilisation prévue du disque. Voici quelques valeurs typiques : RAID0 - 128 Ko / RAID10 - 64 Ko / RAID5 - 64 Ko. Cette ligne sera accessible ou non selon le niveau RAID choisi.

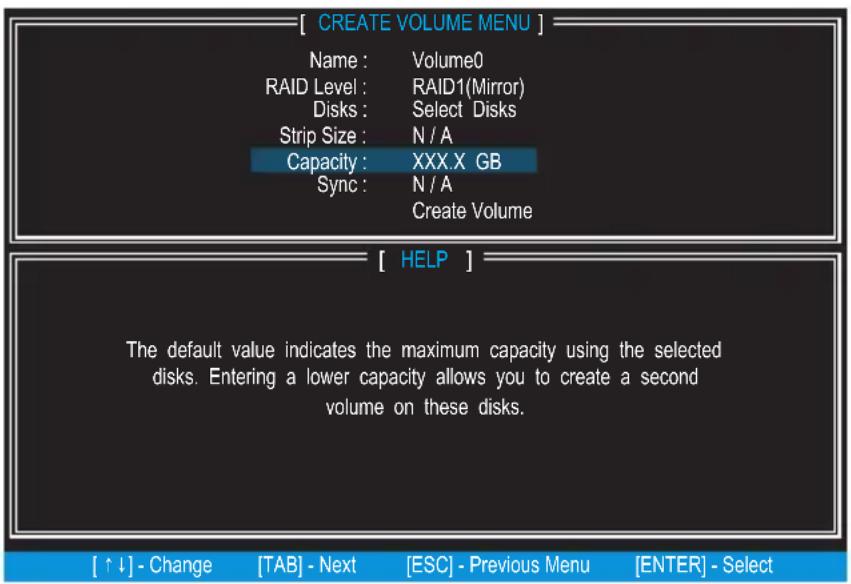

3. Par la suite, choisissez la capacité du volume à la ligne Capacity. La valeur par défaut est la capacité de volume maximum des disques choisis.

Lorsque vous voulez créer deux volumes, la taille par défaut (au maximum) doit être réduite. Tapez une nouvelle taille pour le premier volume. Par exemple : si vous voulez que le premier volume recouvre la première moitié des deux disques, remettez la taille à la moitié par rapport à ce qui est montré par défaut. Le deuxième volume, lors de la création, recouvrira automatiquement le restant des deux disques durs.

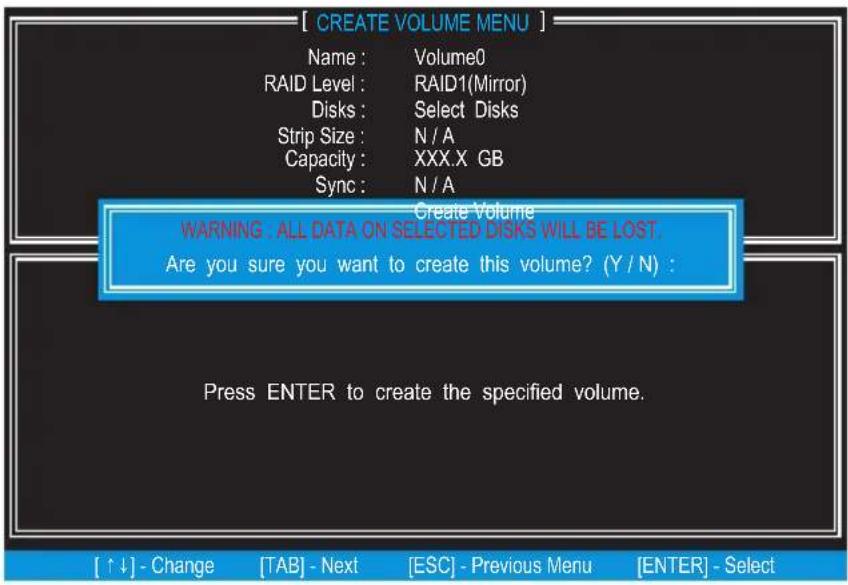

1. Allez à la ligne "Create Volume" et appuyez sur <Entrée>, l'écran suivant apparaît et vous demande de confirmer la création du volume RAID. Appuyez sur <Entrée> pour continuer.

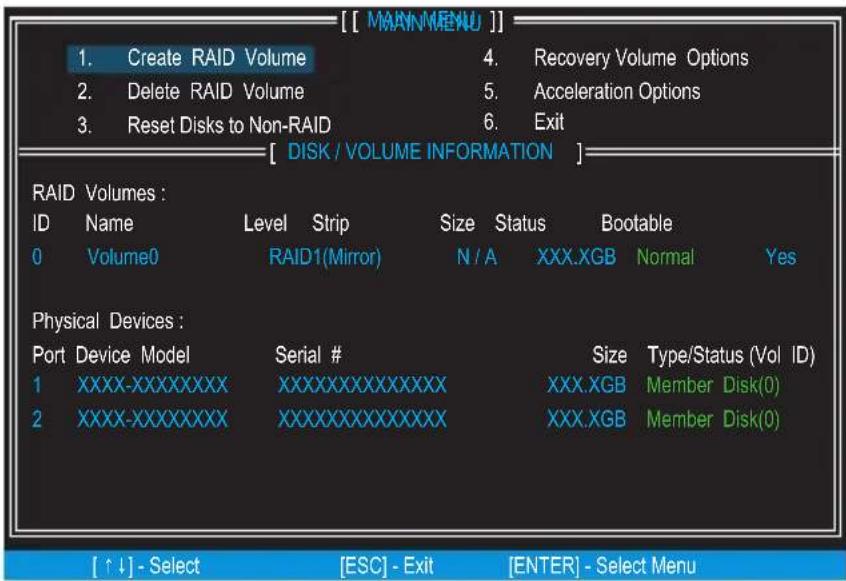

Ensuite l'écran suivant apparaît pour indiquer que la création est terminée.

■ Supprimer le Volume RAID

Vous pouvez supprimer le volume RAID, mais attention : toutes les données sur les disques RAID seront perdues.

Important

Si le système d'exploitation est installé sur le volume RAID et que vous supprimez le volume RAID dans l'Intel RAID Option ROM, votre système ne pourra plus démarrer.

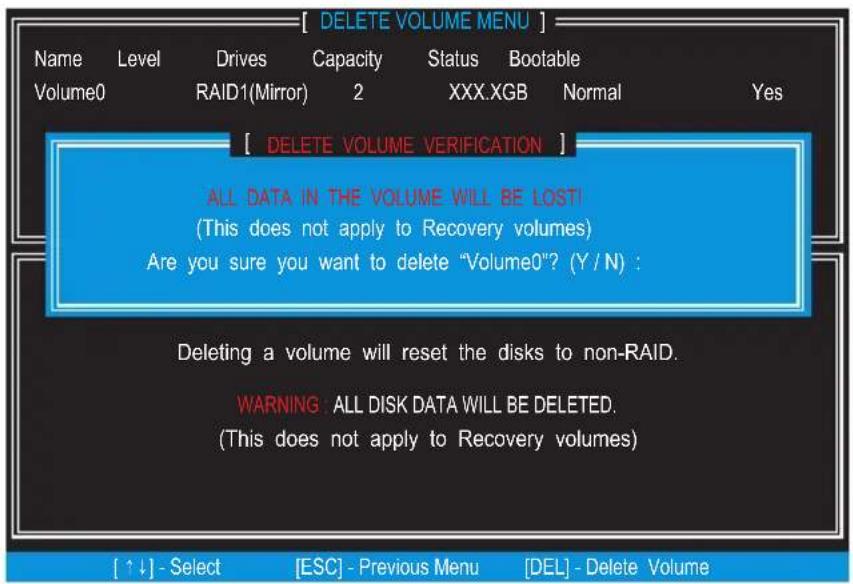

Choisissez l'option 2 "Delete RAID Volume" à l'écran du menu principal. Appuyez sur la touche <Entrée> pour choisir un volume RAID à supprimer. Ensuite appuyez sur la touche <Suppr> pour supprimer le volume RAID choisi. L'écran suivant apparaît.

Appuyez sur la touche <Entrée> pour accepter la suppression du volume.

■ Réinitialiser les disques en mode Non-RAID

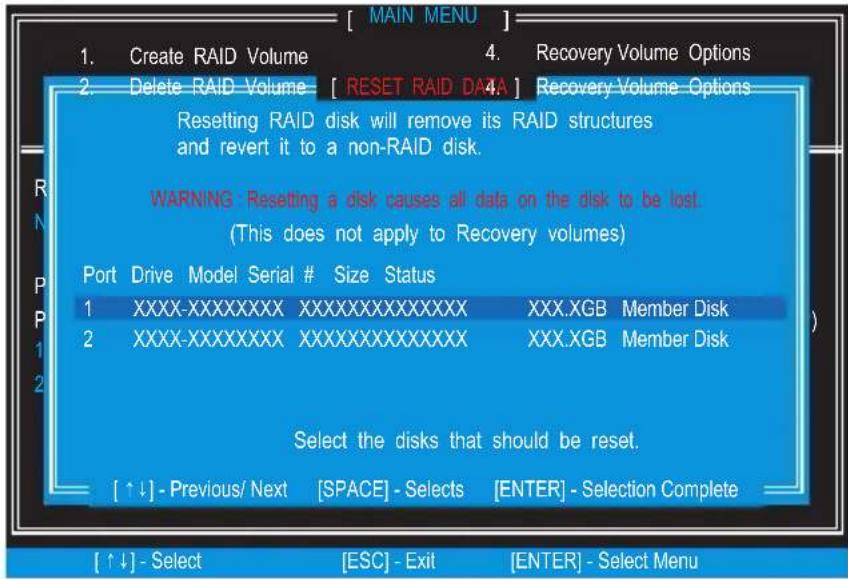

Choisissez l'option 3 "Reset Disks to Non-RAID" et appuyez pour supprimer le volume RAID et enlever toutes les structures RAID sur les disques. L'écran suivant apparaît :

Utilisez la touche pour choisir les disques et appuyez la touche . Une demande de confirmation apparaît, appuyez la touche pour accepter la sélection.

Important

• Vous allez perdre toutes les données sur les disques RAID ainsi que les structures RAID internes lorsque vous effectuez cette opération.
• Vous pouvez utiliser "Réinitialiser les Disques en Non-RAID" lorsque la configuration RAID semble incompatible, ou lorsque la création du RAID a échoué.

■ Options de volume de récupération

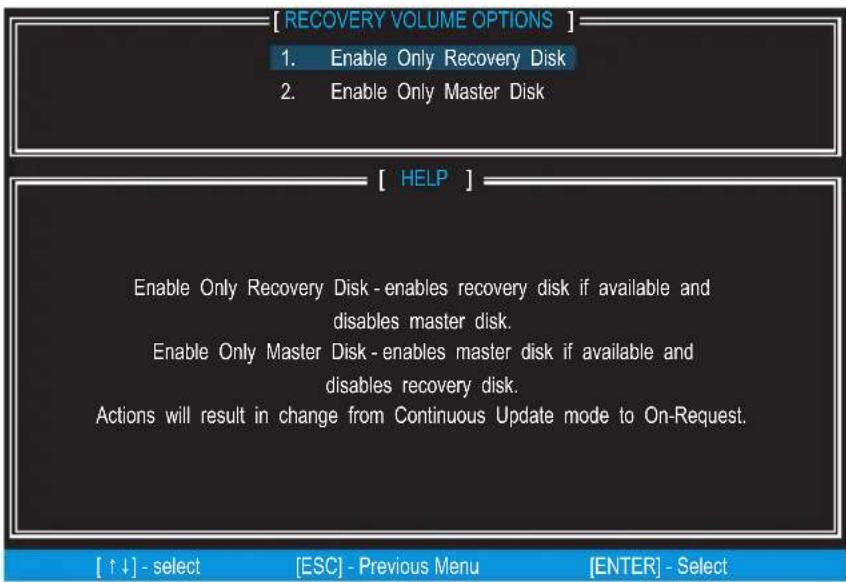

Choisissez l'option 4 "Recovery Volume Options" et appuyez pour changer le mode de volume de récupération. L'écran suivant apparaît :

Le mode de récupération changera de "Continuous Update" (Mise à jour en continu) à "On-Request" (Sur demande) lorsque vous activez "Only Recovery Disk" ou "Only Master Disk".

Installer le pilote

■ Nouvelle installation Windows 7 / Windows Vista / Windows XP

Cette section détaille l'installation des pilotes lors de l'installation du système d'exploitation.

1. Lorsque vous commencez l'installation de Windows XP, vous pouvez rencontrer le message "Setup could not determine the type of one or more mass storage devices installed in your system" (L'installation ne peut déterminer le type d'un ou plusieurs périphériques de stockage installés dans votre système). Si c'est le cas, vous pouvez dès à présent fournir le pilote. Si ce n'est pas le cas, il faut appuyer sur F6 lors du début de l'installation Windows.
2. Appuyez sur la touche "S" pour choisir "Specify Additional Device" (Spécifier le périphérique à ajouter).
3. Il vous sera demandé d'insérer une disquette contenant le pilote Intel RAID dans le lecteur A:. Remarque : Pour Windows XP, vous ne pouvez utiliser qu'un seul lecteur de disquette USB. Pour Windows Vista/Windows 7, vous pouvez utiliser le lecteur CD/DVD/clé USB.

Important

Veuillez suivre les instructions suivantes pour créer un "Pilote Intel ® RAID" par vous-même.

• Insérez un DVD des pilotes MSI dans le lecteur DVD-ROM.
• Cliquez "Browse CD" sur l'écran paramétrage (Setup).
• Copiez le contenu du répertoire \Storage\Intel\PCH\f6flpy-x86 ou f6flpy-x64 sur une disquette formatée.
• La disquette pour le pilote Intel® RAID Controller est prête.
• Pour Windows Vista/ Windows 7 : Pendant l'installation du système d'exploitation, après avoir choisi le volume sur lequel installer Vista / Windows 7, cliquez sur le bouton "Load Driver" (Charger le pilote) pour installer une pilote RAID.
• Lorsque cela vous est demandé, insérez la disquette ou le CD/DVD ou clé USB créée dans dans l'étape 3 et appuyez Enter.
• Une liste des adaptateurs SCSI disponibles vous est présentée.
• Choisissez le contrôleur Intel RAID approprié et appuyez ENTER.
• L'écran suivant doit confirmer que vous avez choisi le contrôleur Intel® RAID. Appuyez sur ENTRÉE pour continuer.
• Vous avez réussi à installer le pilote Intel® Rapid Storage Technology, et l'installation de Windows se poursuit.
• Laissez le disque dans le lecteur de disquette jusqu'à ce que le système se réinitialise lui-même. L'installation de Windows copiera plusieurs fois les dossiers de la disquette après que le volume RAID soit formaté.

■ Installation du pilote sur un système Windows existant

1. Insérez le DVD du pilote MSI dans le lecteur de DVD-ROM.
2. Le DVD se lancera automatiquement et l'écran de configuration apparaîtra.
3. Sous l'onglet Pilote, cliquez sur le pilote Intel RAID.
4. Les pilotes seront installés automatiquement.

■ Confirmation de l'installation du pilote sous Windows

1. Sous Windows, ouvrez le Panneau de configuration du Poste de travail, puis cliquez sur l'icône Système.
2. Choisissez l'onglet Matériel, puis cliquez sur l'onglet Gestionnaire de périphériques.
3. Cliquez sur "+" devant le type de matériel contrôleur SCSI et RAID. Le pilote Intel(R) SATA RAID Contrôleur doit apparaître.

RAID Array dégradé

Un volume RAID 1, RAID 5 ou RAID 10 est signalé comme dégradé lorsqu'un des disques durs est en panne ou est déconnecté temporairement, et la copie de données est perdue. En conséquence, le système ne peut utiliser que les disques durs restants. Pour rétablir la copie des données et restaurer la redondance des données, référez-vous à la procédure suivante en fonction de votre situation.

Disque dur perdu

1. Assurez-vous que le système est éteint.
2. Reconnectez le disque dur.
3. Redémarrez le système sous Windows ; le rétablissement se fait automatiquement.

Disque dur en panne

1. Assurez-vous que le système est éteint.
2. Remplacez le disque dur en panne par un nouveau de capacité supérieure ou égale.

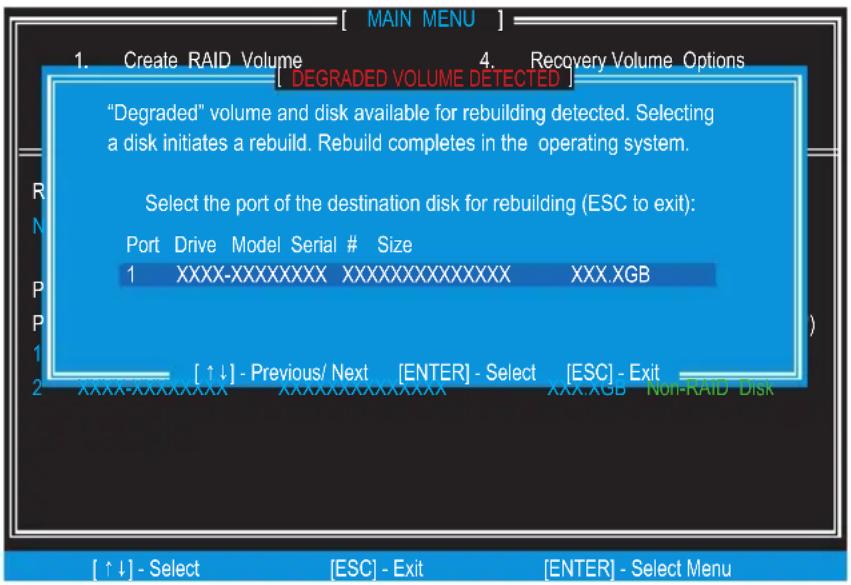

3. Redémarrez le système sous Intel RAID Option ROM en appuyant sur les touches et simultanément pendant le Power-On Self Test (POST).

1. Choisissez le port du disque destination pour le rétablissement, puis appuyez sur ENTER.

1. Quittez Intel RAID Option ROM, puis redémarrez sous Windows.
2. Lorsqu'il vous sera demandé de rétablir le volume RAID, cliquez sur 'Yes'.

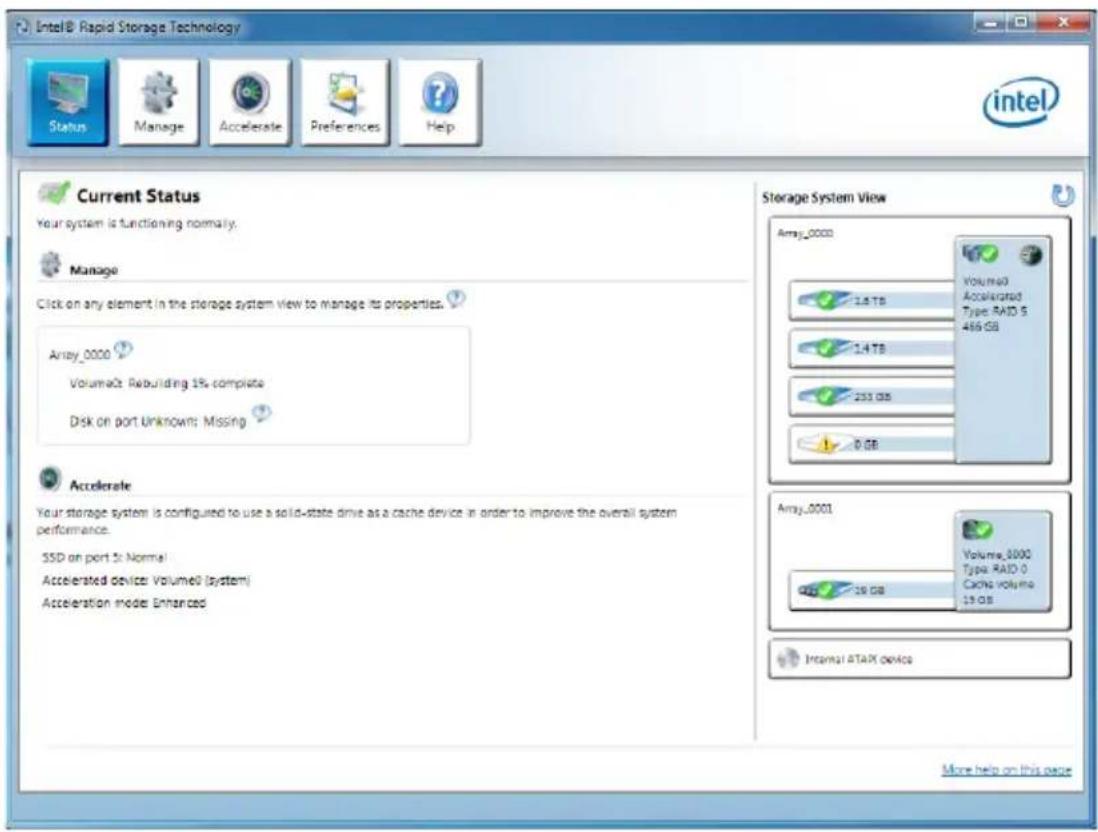

3. L'application Intel Rapid Storage Technology sera lancée au démarrage. Cliquez avec le bouton droit de la souris sur le nouveau disque dur et choisissez 'Rebuild to this Disk' (Rétablir ce disque). Le 'Rebuild Wizard' sera lancé. Il vous guidera à travers le processus de création du nouveau disque dur.

Accélération du système

L'Intel® Rapid Storage Technology utilise un SSD comme cache, permettant de stocker les données fréquemment utilisées, sans avoir à utiliser un disque virtuel lent ou dépendre de la RAM. Le cache SSD, avec ses avantages de lecture/écriture à grande vitesse et sa mémoire non-volatile, accélère grandement les performances du système.

Important

Vérifiez sur le site du fabricant de votre SSD afin de mettre à jour le firmware supportant la technologie Intel® Rapid Storage Technology.

L'Intel® Rapid Storage Technology ne peut fonctionner qu'avec le mode RAID. Même s'il n'y a qu'un seul disque dur, vous devez régler le Mode SATA en RAID dans le BIOS. Le système d'exploitation doit être installé sur un disque RAID prêt afin de pouvoir utiliser le cache SSD.

Suivez les étapes suivantes pour activer l'accélération du système. Si Windows est déjà installé sur le disque RAID, allez directement à l'étape 5.

1. Redémarrez et entrez dans le réglage BIOS.
2. Mettez le Mode SATA en RAID dans le BIOS.
3. Installez le pilote du contrôleur Intel® RAID. Veuillez vous référer à la partie "Installer le pilote".
4. Installez le système d'exploitation Windows.
5. Éteignez le système.
6. Connectez le SSD.
7. Redémarrez le système sous Windows.
8. Insérez le DVD de pilotes MSI dans le lecteur DVD-ROM.

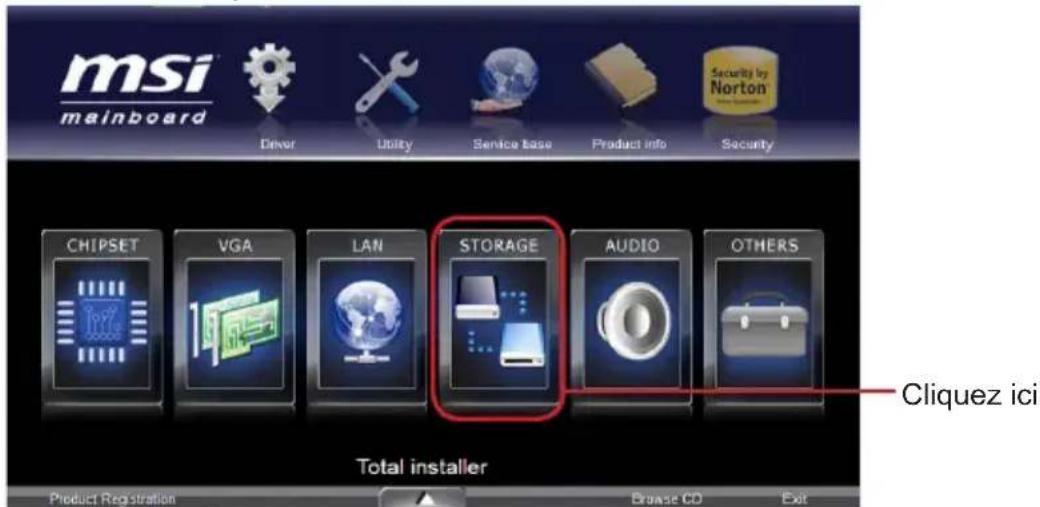

Cliquez sur "STORAGE" sur l'écran Setup.9.

1. Cliquez sur "Intel RAID Driver" pour installer l'application Intel® Rapid Storage Technology.
2. Lancez l'application Intel® Rapid Storage Technology.

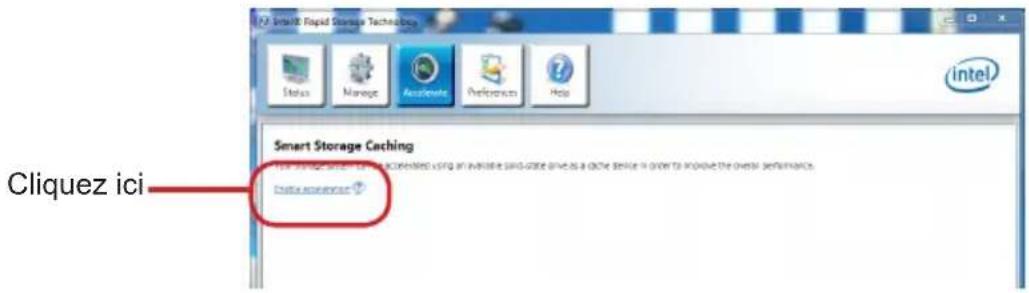

3. Cliquez sur "Enable acceleration" sous Accelerate.

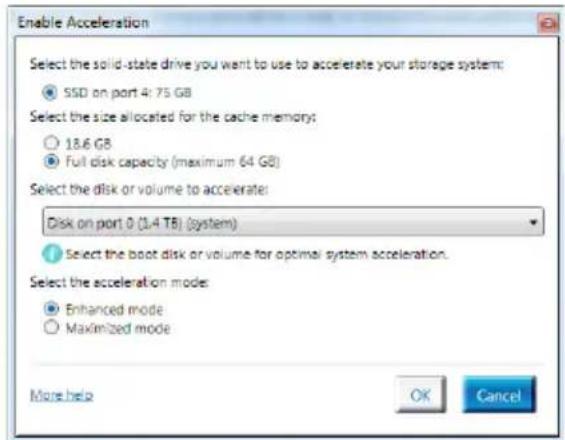

Choisissez les options d'accélération. 13.

1. Cliquez sur OK et redémarrez le système.

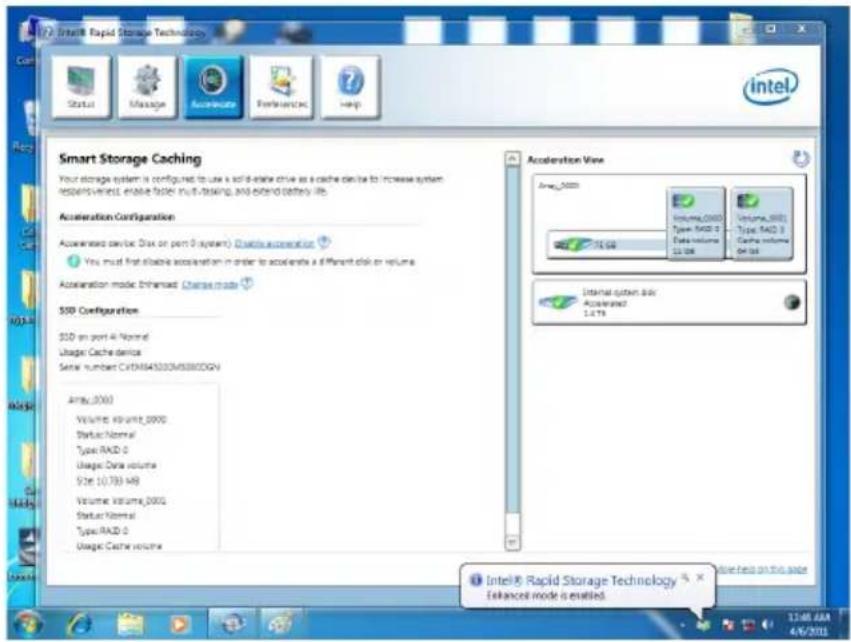

La page est rafraîchie et elle signale la nouvelle configuration d'accélération dans Acceleration View.

Important

Vous pouvez cliquer sur "More help on this page" ou "More help" de l'application Intel® Rapid Storage Technology pour voir plus d'informations.

Si vous utilisez le mode Maximized comme mode d'accélération, les données sur le disque dur ne sont pas toujours synchronisées dans le cache SSD. Dans certains cas, vous voudriez peut-être synchroniser les disques manuellement pour éviter de perdre des données.

Suivez les étapes pour synchroniser manuellement.

1. Redémarrez le système, pendant le Power-On Self Test (POST), appuyez sur les touches et simultanément pour entrer dans Intel Rapid Storage Technology Option ROM.

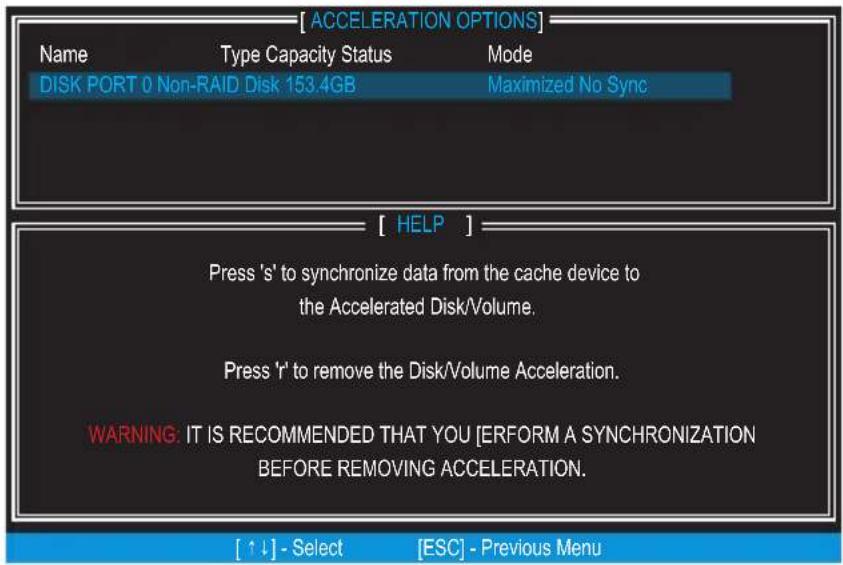

2. Choisissez l'option 5 "Acceleration Options" et appuyez sur la touche. L'écran suivant apparaît.

Appuyez pour synchroniser les données. 3.

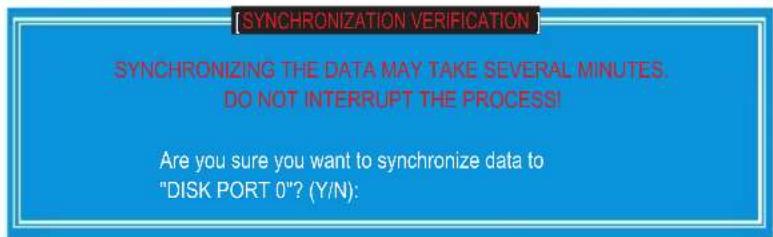

1. Il vous est demandé de confirmer, appuyez pour confirmer.

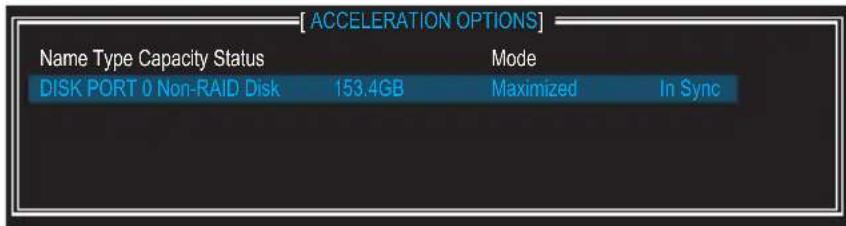

1. Une fois la synchronisation terminée, l'état se change en In Sync.
