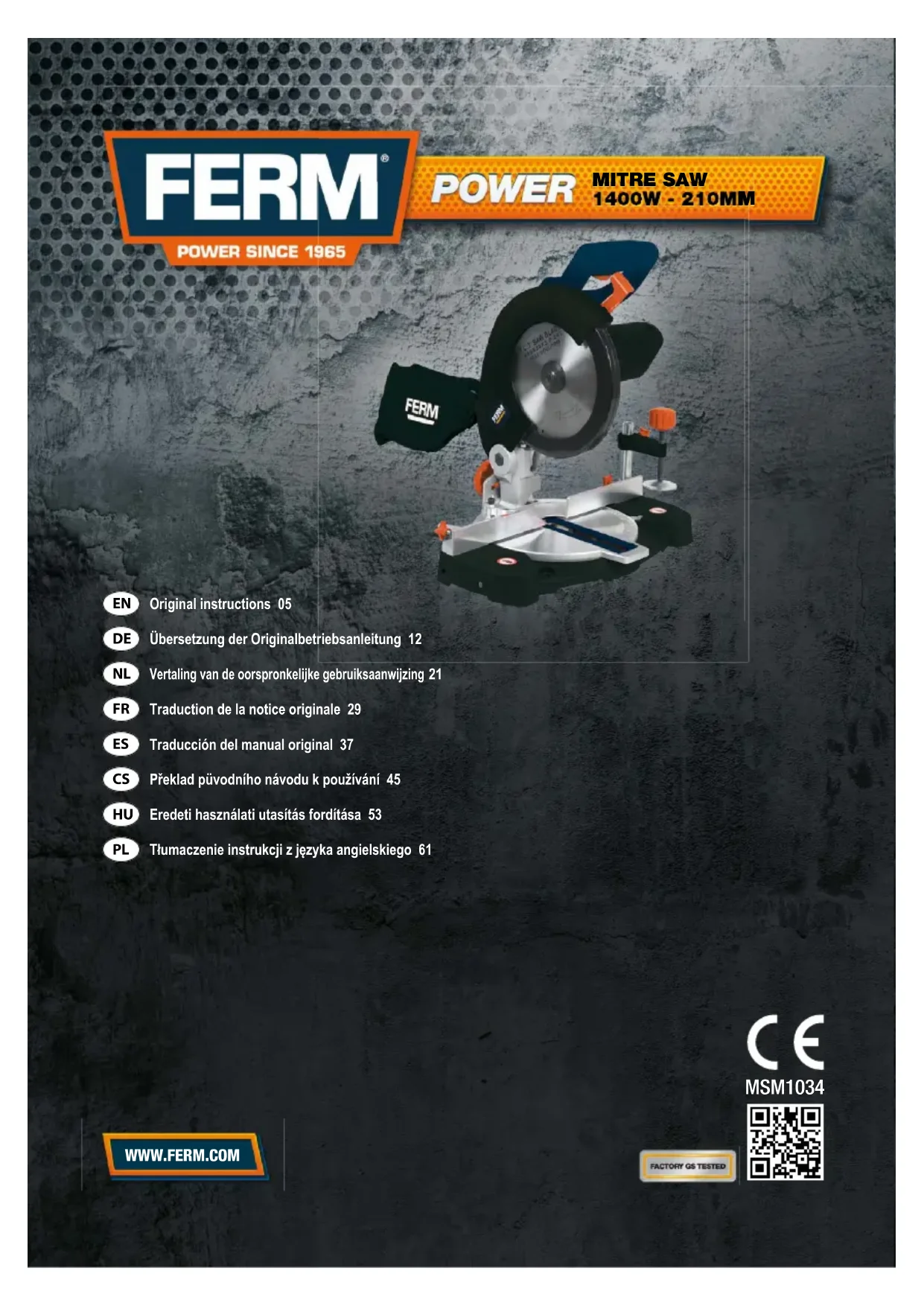

MSM1034 - Scie Ferm - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de scie	Scie circulaire
Puissance	1400 W
Diamètre de la lame	190 mm
Vitesse à vide	5000 tr/min
Profondeur de coupe maximale	65 mm à 90°
Poids	3.8 kg
Utilisation	Idéale pour les coupes de bois et matériaux similaires
Maintenance	Vérifier régulièrement l'état de la lame et la lubrification des pièces mobiles
Sécurité	Utiliser des lunettes de protection et des gants, ne pas retirer les dispositifs de sécurité
Informations générales	Garantie de 2 ans, pièces de rechange disponibles

FOIRE AUX QUESTIONS - MSM1034 Ferm

Comment changer la lame de la scie Ferm MSM1034 ?

Pour changer la lame, débranchez la scie, retirez la vis de fixation de la lame à l'aide de la clé fournie, retirez l'ancienne lame et insérez la nouvelle en veillant à respecter le sens de rotation indiqué. Reserrez la vis de fixation.

Quelle est la puissance de la scie Ferm MSM1034 ?

La scie Ferm MSM1034 a une puissance de 1 200 W, ce qui la rend adaptée pour les travaux de découpe dans divers matériaux.

Quel type de matériaux peut-on couper avec la scie Ferm MSM1034 ?

La scie Ferm MSM1034 peut couper du bois, du plastique et des métaux légers. Assurez-vous d'utiliser la lame appropriée pour chaque matériau.

Comment régler la profondeur de coupe de la scie Ferm MSM1034 ?

Pour régler la profondeur de coupe, déverrouillez le levier de réglage de profondeur, ajustez la base de la scie à la hauteur souhaitée, puis resserrez le levier pour sécuriser le réglage.

La scie Ferm MSM1034 fait des bruits étranges, que faire ?

Si la scie fait des bruits étranges, vérifiez si la lame est correctement installée et si elle n'est pas endommagée. Inspectez également les roulements et n'hésitez pas à contacter le service client si le problème persiste.

Comment nettoyer et entretenir la scie Ferm MSM1034 ?

Pour nettoyer la scie, débranchez-la et utilisez un chiffon sec pour enlever la poussière et les débris. Vérifiez régulièrement l'état des lames et lubrifiez les pièces mobiles selon les recommandations du manuel d'utilisation.

Quelle est la garantie de la scie Ferm MSM1034 ?

La scie Ferm MSM1034 est généralement couverte par une garantie de 2 ans. Veuillez conserver votre preuve d'achat et consulter le manuel pour les détails spécifiques de la garantie.

Que faire si la scie ne démarre pas ?

Si la scie ne démarre pas, vérifiez que l'appareil est correctement branché, que l'interrupteur est en position 'on' et que la lame n'est pas bloquée. Si le problème persiste, contactez le service client.

Est-ce que la scie Ferm MSM1034 est équipée d'un système de protection ?

Oui, la scie Ferm MSM1034 est équipée d'un système de protection pour prévenir les surcharges et assurer la sécurité de l'utilisateur.

MODE D'EMPLOI MSM1034 Ferm

TRONÇONNEUSE Les chiffres du texte suivant correspondent aux illustrations page 2 - 4 Pour votre propre sécurité, et celles des autres, nous vous recommandons de lire ce mode d’emploi avec attention avant de commencer à utiliser l’appareil. Conservez mode d’emploi et documentation à proximité de l’appareil. Table des matières

1. Données de l’apareil

2. Consignes de sécurité

3. Assemblage et accessoires

Utilisation confomre Cet appareil électrique est destiné à l’utilisation comme machine stationnaire pour des coupes longitudinales et transversales dans le bois. Des angles horizontaux en onglet de -45° à +45° ainsi que des angles verticaux de biseau de -45° sont possibles. Vérifiez que la machine, les pièces détachées et les accessoires n’ont pas été endommagés durant le transport.

1. Données de l’apareil

Caractéristiques techniques Voltage 230 V Puissance 1400 W Classe de la machine (double isolation) II Révolutions, à vide 4800/min Mesure de lame de la scie 210x30x2.6 mm Angle de coupe d’onglet (gauche et droite) 45º Angle de biseautage (gauche seulement) 45º Capacité maximale de sciage de la scie à onglet : Onglet 0º, Biseau 0º 50X116 mm Onglet 45º, Biseau 45º 30x85 mm Onglet 45º, Biseau 0º 50x85 mm Onglet 0º, Biseau 45º 30x116mm Poids 6 kg Lpa (pression sonore) 93,6+3 dB(A) Lwa (capacité acoustique) 106,6+3 dB(A) Niveau de vibration 2,863 m/s

Niveau de vibrations Le niveau de vibrations émises indiqué en ce manuel d’instruction a été mesuré conformément à l’essai normalisé de la norme EN 61029; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l’exposition aux vibrations lors de l’utilisation de l’outil pour les applications mentionnées

• l’utilisation de l’outil dans d’autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d’exposition

• la mise hors tension de l’outil et sa non- utilisation pendant qu’il est allumé peuvent considérablement réduire le niveau d’exposition Protégez-vous contre les effets des vibrations par un entretien correct de l’outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail. Caractéristiques du produit Fig. A

1. Interrupteur marche/arrêt

2. Levier de verrouillage pour tête de scie

3. Bouton de verrouillage pour tête de scie

6. Pièce de protection

7. Bouton de verrouillage de la broche

8. Bouton de verrouillage pour angle de l’onglet

9. Échelle pour l’angle de l’onglet

10. Bouton de verrouillage pour le chanfrein de

11. Échelle pour le chanfrein de l’onglet

15. Raccord du sac à poussière

16. Support de charbons

17. Poignée de transport

Signification des symboles Indique un risque de blessures, un danger mortel ou un risque d’endommagement de l’outil en cas du non-respect des consignes de ce mode d’emploi. Indique un risque de décharges électriques Tenez des spectateurs à distance. Débranchez immédiatement la fiche de l’approvisdionnement électrique principal dans le cas où la corde est endommagée et pendant la maintenance. Utilisez des lunettes de protection et des protège oreilles. Avant caque emploi de la scie Contrôlez la machine. Si une seule partie de la machine manque, est courbé ou inutilisable d’une autre manière, ou si un défaut électrique a lieu, débranchez la machine et enlevez la fiche de la prise de courant. Remplacez toutes les parties manquantes, endommagées ou défectueuses avant de réutiliser la machine. Suivez les instructions suivantes pour fixer la lame de scie dans l’entaille et pour être sûr que la pièce à travailler ne bougera pas.

• Choisissez une lame de scie adéquate pour le travail à faire. N’utilisez la Scie à onglet que pour scier du bois et des produits dérivés ou des métaux légers comme l’aluminium. D’autres matériels peuvent sauter ou s’accrocher dans la lame de scie ou provoquer d’autres dangers.

• La flèche indiquée sur la lame de scie, qui indique la direction de rotation, doit être dirigée dans la même direction que la flèche placée sur la machine. Les dents de la lame de scie doivent être dirigés vers le bas sur le devant de la machine.

• Assurez-vous que la lame de scie soit bien affûtée, intacte et soit bien centrée. Appuyez la tête de scie vers le bas, après avoir débranché la machine. Faites tourner la lame de scie à la main et contrôlez si elle tourne librement. Placez la machine en position de 45° et répétez ce test. Si la lame frotte en un endroit, il faudra la régler de nouveau.

• Gardez la lame de scie et la surface de tension des pinces de serrage propre.

• La bride de la lame de scie doit toujours être montée avec l’entaille serrée, tournée vers la lame de scie.

• Contrôlez que toutes les directions de tension et les serrures sont solides et qu’aucune partie n’a pas trop de jeu.

• Ne jamais utiliser vos propres mains lors du sciage.

• Pressez toujours fortement la pièce à travailler contre le buttoir, afin qu’elle ne puisse pas se renverser ou tourner pendant le sciage. Aucune impureté ne peut se trouver en bas de la pièce à travailler qui est sciée.

• Veillez à ce que la pièce à travailler ne puisse pas bouger après la coupure, par exemple parce qu’elle n’est pas complètement supportée par la surface de la machine.

• Si vous voulez scier des pièces à travailler qui ne sont pas entièrement supportée, utilisez un soutien ou une autre machine.

• Remplacez les cales d’établi lorsqu’elles sont usées.

• N’utilisez que des lames de scie recommandées par le fabricant (EN-847-1).

• Ne jamais utilisez des lames de scie HV (Haute Vitesse).

• Contrôlez si des morceaux sciés peuvent être retirés le long de la lame de scie. Sinon ils peuvent être accrochés par la lame de scie et être projetés.

• Ne jamais scier plusieurs pièces en même temps.

• Soyez extrêmemnt prudent lorsque vous sciez de larges pièces, très petites ou difficiles à travailler.

• Soyez prudent lorsque vous sciez des joints à double onglet.

• Utilisez des supports additionnels (tables, tréteaux, etc.) pour des pièces longues qui se déversent de la table de la machine lorsqu’elles ne sont pas soutenues.

• Ne jamais utilisez la machine pour scier des pièces si petites qu’elles ne peuvent plus être tenues en toute sécurité.FR

• Si vous sciez des profils, le travail doit être exécuté de manière à ce que la pièce à travailler ne puisse pas glisser et ne pas coincer la lame de scie. Une pièce profilée doit être posée bien à plat, ou alors être tenue à l’aide d’une pièce auxiliaire empêchant ainsi le renversement ou le glissement durant le travail.

• Des pièces à travailler rondes comme des tubes doivent être bien fixées. Sinon elles se retourneraient et la lame de scie risquerait de s’y accrocher. Tenez toujours à l’aide d’une pièce auxiliaire appropriée la pièce à travailler contre le butoir et sur la table.

• Il ne doit pas y avoir de clous ou d’autres objets étrangers dans la pièce à travailler. Instructions de sécurité de l’utilisateur

• Veillez à ce que votre environnement soit propre et rangé.

• Veillez à ce que l’environnement de travail soit bien éclairé.

• L’utilisateur de la machine doit être instruit dans l’usage, l’ajustement et le fonctionnement de la machine.

• Utilisez un masque pour éviter toute inhalation de poussière (nuisible).

• Portez des gants si vous remplacez la lame de scie ou si vous sciez du matériel brut. Le mieux est de garder les lames de scie dans une boîte séparée pour éviter que quelqu’un soit blessé.

• Si la machine est équipée d’un laser, celui-ci ne peut pas être remplacé par un autre type de laser. Des réparations ne peuvent être exécutées que par le fabricant du laser ou par un spécialiste agréé.

• L’opérateur devra porter des protège-oreilles afin de ne pas endommager votre audition.

• Pour éviter des accidents par la mise en marche par erreur de la machine, débranchez la prise, avant de procéder au réglage du butoir ou de la tête de scie. La même chose compte pour le remplacement de la lame de scie ou des accessoires et lors de l’entretien de la machine.

• Pour éviter des chocs électriques, il est défendu de toucher de quelle manière que ce soit, les tiges en métal lors de la connexion de la fiche sur la prise électrique.

• Ne vous servez pas du câble électrique pour retirer la fiche de la prise. Protégez le câble contre l’huile, la chaleur et des objets tranchants.

• N’appliquez jamais un produit de nettoyage ou un produit de lubrification sur la lame de scie tournant encore.

• Pour éviter un incendie, la machine ne doit jamais être utilisée à proximité de liquides, de vapeurs ou de gaz inflammables.

• Toujours utilisez des accessoires originaux: d’autres peuvent être la cause de blessures.

• Sélectionnez une lame de scie adaptée au matériel à scier.

• Veillez à ce que, durant l’opération, le dispositif de protection de vibrations fonctionne correctement. Il doit pouvoir bouger librement et se refermer automatiquement. Il ne doit jamais rester coincer en position ouverte.

• Ne travaillez pas avec des matériaux contenant de l’amiante.

• Protégez la lame de scie de secousses et heurts. N’appliquez pas de pressions latérales à la lame de scie. Instructions complémentaires en matière de sécurité

1. Lorsque l’on utilise des lames de scie avec

des dentures en métal dur (dents en carbure), il est recommandé d’utiliser des lames présentant un angle de coupe négatif ou légèrement positif. N’utilisez pas de lames de scie présentant des dents avec entaille profonde. Elles pourraient accrocher le carter de protection.

2. Attention: Commencez par assembler

soigneusement tous les pièces avant de démarrer le travail. Suivez la procédure comme indiquée.

3. Si vous n’avez pas l’habitude d’utiliser pareille

machine, il serait préférable de vous renseigner d’abord auprès d’un professionnel, un instructeur ou d’un technicien.

4. Veuillez toujours à bloquer ou presser

fermement la pièce à usiner contre le guide de la scie, avant de procéder à l’opération. Il est préférable de recourir à tous les dispositifs possibles de calage plutôt qu’aux mains.

5. Important: Si c’est avec les mains que vous

tenez la pièce à usiner durant l’opération, maintenez une distance minimum de 10 mm par rapport à la lame de scie.

6. Appliquez toujours la pièce à usiner contre

7. Assurez-vous que la lame de scie soit bien

affûtée et vérifiez si elle tourne librement sans vibrations anormales. Remplacez la lame deFR 32 Ferm scie en cas de besoin.

8. Laissez la machine se mettre en régime

maximum de rotation avant de commencer le travail.

9. Dégagez les entrées d’air à l’arrière et au bas

de l’établi de sciage et du moteur électrique pour prolonger la vie de la machine. Les amoncellements de poussières doivent être enlevés.

10. Verrouillez toujours les différents échelons de

réglage avent d’entamer un travail.

11. N’achetez que des lames de scie appropriées

prévues pour un régime d’au moins 4.500 tours par minute.

12. N’utilisez que la lame de scie correcte. Des

lames de scie trop grandes ou trop petites sont extrêmement dangereuses.

13. Vérifiez régulièrement que la lame de scie ne

présente pas de défaut. Remplacez la lame de scie en cas de besoin.

14. Graissez la nouvelle lame de scie et nettoyez

les brides avant d’assembler la nouvelle lame. Assemblez ensuite la lame de scie dans le sens correct et serrez fermement les brides l’une contre l’autre en utilisant le boulon central

15. N’utilisez que des brides d’origine. Tous les

autres types sont inappropriés.

16. Ne travaillez jamais sans le carter de

protection de la lame de scie.

17. La partie mobile du carter de protection doit

aussi rester assemblée.

18. Ne graissez jamais la lame de scie pendant

19. Tenez toujours vos mains à l’écart de

l’alignement des lames de scie.

20. Ne saisissez jamais la pièce à usiner en la

prenant avec vos mains le long de la lame de scie ou derrière celle-ci

21. Assurez-vous que la pièce à usiner ne touche

jamais la lame de scie avant que la machine n’ait été mise en marche.

22. N’usinez jamais aucune sorte de métal ou de

pierre avec cette machine

23. Utilisez des moyens d’appui afin de supporter

les pièces à usiner de longue taille.

24. N’utilisez jamais la machine dans un

environnement dangereux, où se trouvent des gaz ou des fluides inflammables.

25. N’abandonnez jamais la machine sans avoir

préalablement coupé l’alimentation électrique.

26. Si vous entendez un bruit anormal, efforcez-

vous de les identifier et amenez la machine chez un monteur ou auprès d’un atelier de réparation reconnus.

27. Si une pièce est cassée ou endommagée,

remplacez-la ou réparez-la immédiatement.

28. Ne vous placez pas dans l’alignement de la

lame de scie mais restez sur le côté gauche ou droit de l’établi de sciage.

29. Vos mains doivent être positionnées de la

même façon à proximité du trait de sciage de la lame de scie.

30. Utilisez toujours le levier d’avancement pour

pousser la pièce de bois dans le tracé de sciage.

31. Placez toujours la pièce de bois à l’avant de

l’établi de sciage et poussez-la ensuite vers l’arrière.

32. Pour chanfreiner, le guide ajustable seul doit

être utilisé et la butée longitudinale doit être enlevée.

33. N’utilisez jamais la butée longitudinale comme

repère liniaire en cas de découpe de biseaux.

34. Si la lame de scie se bloque: déconnectez tout

d’abord la machine avant d’intervenir sur le problème.

35. Evitez que la pièce à usiner ne soit renvoyée

dans votre direction en prenant les dispositions suivantes:

• Utilisez toujours des lames de scie bien affûtées.

• Ne sciez pas des pièces à usiner de trop petites dimensions.

• Ne relâchez jamais la pièce à usiner avant qu’elle n’ait atteint l’extrémité du tracé de sciage.

• Ajustez toujours le guide parallèlement à la lame de scie.

• N’enlevez jamais la protection de la scie.

36. Avant de continuer à scier, assurez-vous que

votre maintien soit stable et que vos mains soient dans la position requise.

37. N’employez jamais de solvant pour nettoyer la

machine. N’employez qu’un chiffon humide pour le nettoyage.

38. N’utilisez pas de lames de scie qui seraient

endommagées ou déformées.

39. Remplacez l’insert de la table lorsqu’il est usé.

40. N’utilisez que les lames de scie

recommandées par le fabricant.

41. Tenez compte du fait que le choix des lames

de scie dépend du matériel à découper.

42. Raccordez les scies circulaires à un dispositif

d’aspiration de poussière au cours du siage.

43. Utilisez le couteau diviseur en corrigeant son

44. Utilisez la protection supérieure de la lame enFR

Ferm corrigeant son réglage. 45 La poussière dégagée lors du sciage de certaines essences de bois peut être toxique, notamment le chêne, le bouleau, le frêne et les panneaux d’agglomérés. Certaines poussières d’essences de bois tropicaux telles que le bois de rose, le coco bolo et l’afzelia peuvent provoquer le cancer lorsqu’elles sont respirées régulièrement. Assurez-vous donc que vous ayez une bonne aspiration de poussière installées avec un dispositif qui réponde aux exigences suivantes:

• Le tube doit s’adapter parfaitement sur l’élément assurant la connexion

• Le volume d’aspiration doit être supérieur à 550 m? par heure

• La dépression au raccordement doit être supérieure à 740 Pa

• La vitesse de l’air au raccordement doit être supérieure à 20 mètres/seconde Veillez à ce qu’il y ait le moins possible de poussière dans l’atmosphère. Balayez la poussière de bois (ne la chassez pas avec de l’air comprimé), réparez les fuites dans le tube et veillez à avoir une aération appropriée. N’utilisez pas de lames de scie qui seraient endommagées ou déformées. Veuillez toujours à bloquer ou presser fermement la pièce à usiner contre le guide de la scie, avant de procéder à l’opération. Ne modifiez pas la machine: les pièces non autorisées n’ont pas été testées ni approuvées. D’une manière générale:

• Pas de lames de scie non autorisées

• Pas de systèmes de sécurité non autorisés

• Utilisez toujours les systèmes de sécurité fournis!

• Utilisez toujours une lame de fraisage pour les dentelures. 46 Portez des protège-oreilles. Les facteurs suivant peuvent avoir une influence sur la protection du bruit

• Le type de matériau à découper

• La force avec laquelle la pièce à usiner est avancée Un bruit intense peut occasionner des dommages à l’ouie. Veillez à porter des protège-oreilles. Assurez-vous que la lame de fraisage ne soit pas gauchie, ceci pouvant aussi provoquer du bruit. 47 Risques résiduels Les risques suivants sont inhérents à l’utilisation de ces machines:

• Blessures survenant si l’on touche des pièces rotatives

• Blessures survenant en cas de détérioration de la lame de coupe

• Ces risques apparaissent d’une manière plus évidente:

• En considérant le type d’opération

• En considérant le type des pièces rotatives de la machine

• En dépit de la mise en application des règles de sécurité appropriées et de la mise en place des dispositifs de sécurité, certains risques résiduels ne peuvent pas être évités. Il s’agit de:

• Dégradation de l’ouie.

• Risque d’accidents causés par les parties non recouvertes de la lame de découpe en rotation.

• Risque de blessure au moment du changement de la lame.

• Risques de se pincer les doigts en ouvrant les dispositifs de protection. Transport Retirez la fiche du secteur avant de commencer les travaux sur la machine. Contrôlez tous les verrous et dispositifs de serrage:

• Tournez la poignée du tableau tournant contre le sens de la montre

• Faites glisser la machine complètement en avant (vers vous)

• Tournez la poignée du tableau tournant dans le sens de la montre afin de verrouiller la fonction de glissière

• Déverrouillez la goupille à droite de la machine

• Poussez le bouton de la poignée pour déverrouiller la protection de la lame de scie

• Poussez la machine entièrement vers le bas

• Verrouillez à nouveau la goupille à droite Lorsque la machine est en service Veillez à ce que la routine du travail ne conduisent à aucune faute grave. Souvenez-vous qu’une légère inattention peut entraîner de graves blessures, en une fraction de seconde.FR 34 Ferm

• Avant de commencer à scier, assurez-vous que le capot protecteur de la lame de scie se trouve dans la position correcte.

• Faites tourner la machine pendant quelque temps avant de procéder au premier sciage. Si des bruits anormaux se font entendre ou de fortes vibrations se font sentir, débranchez alors la machine et retirez la fiche de la prise électrique afin d’en déterminer la cause. Ne pas remettre la machine en fonction avant d’avoir trouvé la cause des dérangements et d’y avoir remédié.

• Veillez à ce que la pièce sciée ne se trouve pas coincée, ne pas la tenir, ne pas la serrer et ne pas la coincer contre une butée. Elle doit pouvoir se mouvoir librement le long de la lame de scie. Lorsque cela n’est pas possible, le morceau scié peut être accroché par la lame de scie et être projeté en l’air.

• Évitez de placer imprudemment vos mains, car lors d’un glissement soudain une ou deux mains peuvent se trouver prises par la lame de scie.

• Faites tourner la lame de scie à plein régime, avant de commencer à scier.

• Abaissez la tête de scie de telle façon à ce que le moteur n’en soit pas surchargé et que la lame de scie ne se coince pas.

• Avant de dégager le matériel fixant la pièce à travailler, attendre d’abord l’immobilité de la lame de scie. Mettez la scie en arrêt et retirez la fiche de la prise électrique.

• Après la fin du processus de sciage, tenez la tête de scie vers le bas, éteignez la machine et attendez que toutes les parties actionnées soient au repos, avant de dégager les mains de la machine. Moteur

• Connectez la machine sur un circuit de courant électrique de 220/230 V~.

• Lorsque le moteur ne démarre pas, lâchez immédiatement l’interrupteur. Retirez la fiche de la prise électrique. Contrôlez la marche libre de la lame de scie. Lorsque la lame tourne librement, redémarrez le moteur. Pour éviter des endommagements du moteur, celui-ci doit être régulièrement libéré de copeaux et de poussière pour assurer un refroidissement idéal.

• Lorsque le moteur s’arrête subitement pendant le sciage, lâchez immédiatement l’interrupteur. Libérez la lame de scie de la pièce à travailler après quoi vous pourrez continuer le sciage.

• Lors de l’utilisation de câbles longs et de diamètres trop petits, il se produira une perte de tension, ce qui peut provoquer des problèmes du moteur.

• Pour une longueur du câble de 15 mètres, il faut utiliser un diamètre de 1,5mm

• Pour une longueur de câble de 15-40 mètres, il faut utiliser un diamètre de 2,5mm

3. Assemblage et accessoires

Montage du bras de support.

• Monter le bras de support dans la fente à l’arrière de la base.

• Serrer la vis pour fixer le bras de support. Installation de la machine sur un établi ou sur le support. Cette machine est de type fixe et doit être toujours fermement installée pour des raisons de sécurité et ne pas être utilisée pour des applications mobiles. Vous pouvez installer la machine de deux manières: a. En tant que machine fixe sur un établi. Dans ce cas la machine doit être fixée avec 4 boulons. b. En tant que machine fixe sur le support. Dans ce cas, la machine doit être fixée au support avec 4 boulons et le support doit être ancré au sol ou sur une plaque de sol ayant une dimension d’au moins 1 mètre carré. Insert de guide de coupe Fig. H, I, J Pour des motifs de sécurité, cette machine comporte un insert de guide de coupe utilisé pour effectuer des coupes transversales droites et des coupes en onglet avec la machine.

• Pour les coupes transversales droites, l’insert du guide de coupe doit rester monté sur la machine (fig. H).

• Pour les coupes en onglet, l’insert du guide de coupe doit rester monté sur la machine (fig. H).

• Pour les coupes en biseau, l’insert du guide de coupe doit être retiré de la machine comme illustré (fig. J+I). Montage et retrait de la lame de scie Fig. A+BFR

Ferm Ne pas utiliser la machine sans protection. Montage

• Tirer le bouton de verrouillage (3) et soulever la tête de scie (12).

• Tenir le bouton de verrouillage de la broche (7) enfoncé et desserrer le boulon (19) à l’aide de la clé (20).

• Retirer les brides (21 & 22).

• Si nécessaire, nettoyer les brides (21 & 22).

• Monter la bride (22).

• Monter la lame de scie (5). S’assurer que la flèche sur la lame de scie est dans la même direction que la fléche sur la tête de scie.

• Monter la bride (21).

• Tenir le bouton de verrouillage de la broche (7) enfoncé et serrer le boulon (19) à l’aide de la clé (20).

• Tirer le bouton de verrouillage (3) et soulever la tête de scie (12).

• Tenir le bouton de verrouillage de la broche (7) enfoncé et desserrer le boulon (19) à l’aide de la clé (20).

• Tenir le bouton de verrouillage de la broche (7) enfoncé et serrer le boulon (19) à l’aide de la clé (20).

• L’angle de l’onglet peut être réglé à gauche ou à droite entre 0° et 45°. L’angle de l’onglet peut être lu grâce à l’échelle (9). Ne pas régler l’angle de l’onglet pendant l’utilisation.

• Relâcher le bouton de verrouillage (8).

• Tourner la table de scie (13) dans la position désirée.

• Serrer le bouton de verrouillage (8). Coupe de sciage combinée / à onglets Fig. D

• Ajustez l’angle premier comme décrit pour ajuster l’angle de sciage (en haut).

• Tournez la poignée (10) dans le sens inverse des aiguilles d’une montre et alors réglez l’angle désiré (vous pouvez lire cela sur le derrière de la machine). Vissez la poignée (10) de nouveau en le tournant dans le sens des aiguilles d’une montre. Remplacement des balais à charbon Fig. 1

• Veillez à ce que la prise soit débranchée.

• Dévissez les capots (16) avec un tournevis plat. Enlevez les balais de carbone avec le même type de balais. Vissez les capots (16) de nouveau. Note: Toujours remplacez les deux balais de carbone en même temps. Ne jamais utiliser un mélange de balais vieux et nouveaux. Montage du sac à poussière Fig. 2 En exerçant une pression sur les deux grippes sur le sac à poussière (27), on peut faire glisser celui- ci sur l’ouverture à l’arrière de la machine. Le sac à poussière reste en place si vous relâchez la grippe.

Comment utiliser le scie à onglet Avant l’usage vous devez contrôler la présence de fautes ou des défauts!

• Réglez l’angle de sciage désiré de la machine.

• Fixez la pièce à travailler en utilisant les attache-pièces (24): Veillez à ce que le matériel soit bien fixé!

• Tenez fermement le matériel sur le côté gauche alors que vous veillez à garder une certaine distance par rapport à la lame de scie.FR 36 Ferm

• Allumez la machine utilisant l’interrupteur (1).

• Veillez à ce que la lame de scie atteingne la vitesse maximum avant qu’elle ne touche la pièce à travailler.

• Utilisez la poignée (2) pour élever le verrouillage du capot.

• Maintenant vous baissez la scie lentement de manière que la lame de scie scie à travers de la pièce à travailler et passe à travers de la cannelure dans la table. Ne pas exercer de la pression sur la scie. Donnez la machine le temps de scier à travers de la pièce à travailler.

• Poussez la machine vers le haut de nouveau et débranchez-la en relâcher l’interrupteur (1).

5. Service & maintenance

Assurez-vous que la machine n’est pas sous tension si vous allez procéder à des travaux d’entretien dans son système mécanique. Ces appareils sont mis au point pour fonctionner sur une longue période de temps sans problème et avec un entretien minimal. Vous allongerez la durée de vie de votre appareil si vous le nettoyez régulièrement et l’utilisez avec soin. Pannes Si la machine ne fonctionnait pas correctement, un certain nombre de causes potentielles, ainsi que leurs solutions correspondantes, sont données ci-après : Les réparations et l’entretien ne doivent être effectués que par un technicien qualifié ou une entreprise spécialisée dans l’entretien.

1. Le moteur ne démarre pas

• La fiche n’est pas branchée.

• La corde de propulsion est rompue

• L’interrupteur est défectueux. Allez chez votre distributeur Ferm pour une réparation.

2. L’incision de la scie n’est pas égal (cannelé)

• La lame de scie doit être aiguisée

• La lame de scie est montée à l’arrière vers le devant

• La lame de scie est génée par de la résine ou de la sciure de bois

• La lame de scie n’est pas appropriée pour la pièce de travaille qui doit être utilisée

3. Le levier de hauteur et/ou d’onglet est

• Les copeaux et/ou la poussière doivent être enlevés

4. Le moteur a des difficultés à atteindre la

• La corde de rallonge est trop fine et/ou trop longue

• Le voltage principal est inférieure à 230 V

5. La machine vibre de manière excessive

• La lame de scie est abîmée

6. La machine chauffe de manière excessive

• Les fentes d’aération sont bloquées Nettoyez- les avec un bout d’étoffe sec.

7. Le moteur électrique ne marche pas

• Les balais de carbone sont usés. Remplacez les balais de carbone ou consultez votre distributeur Ferm. Nettoyage Nettoyez régulièrement le boîtier de l’appareil avec un tissu doux, de préférence après chaque utilisation. Libérez les rainures du ventilateur de toute poussière ou saleté. Enlevez les saletés tenaces avec un tissu doux, humidifié avec de l’eau savonneuse. N’utilisez aucun produit de nettoyage tel que du benzène, de l’alcool, de l’ammoniac, etc. De tels produits détériorent les élements en plastique. Graissage L’appareil n’a besoin d’aucun graissage supplémentaire Dysfunctionnements Si une panne surgit par exemple après détérioration d’une pièce, mettez-vous en relation avec les services clientèle indiqués sur votre carte de garantie. Vous trouverez, à la fin de ce manuel, un schéma avec toutes les pièces que vous pouvez commander. Environnement Pour éviter les dommages liés au transport, la machine est livré dans un emballage robuste. L’emballage est autant que possible constitué de matériau recyclable. Veuillez par conséquent destiner cet emballage au recyclage.ES

Ferm Tout équipement électronique ou électrique défectueux dont vous vous seriez débarrassé doit être déposé aux points de recyclage appropriés. Garantie Pour les conditions de garantie, lisez le certificat de garantie joint à part.
