PowerMax 42 A Li - Tondeuse à gazon GARDENA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse à gazon sans fil sur batterie
Marque	Gardena
Modèle	PowerMax 42 A Li
Largeur de coupe	42 cm
Hauteur de coupe	27 - 65 mm, 5 niveaux
Poids (avec batterie)	18,72 kg
Tension batterie	36 V
Capacité batterie	4,5 Ah
Temps de charge batterie	7,5 h (90 %), 9 h (100 %)
Autonomie par charge	200 - 450 m²
Niveau sonore (Lpa)	83 dB(A)
Niveau sonore garanti (LWA)	96 dB(A)
Vibrations main/bras	< 1,5 m/s²
Fonctions	Bac de ramassage, paillage, éjection arrière, EnergySave
Sécurité	Clé de sécurité, bouton de verrouillage, deux leviers marche/arrêt
Entretien	Nettoyage à la brosse, ne pas utiliser d'eau
Pièces détachées	Lame Art. 4084, batterie Art. 8837 (4,5 Ah), chargeur Art. 8831
Garantie	2 ans (contractuelle)
Réparabilité	Service après-vente Gardena

FOIRE AUX QUESTIONS - PowerMax 42 A Li GARDENA

Comment démarrer la tondeuse PowerMax 42 A Li ?

Insérez la clé de sécurité, maintenez enfoncé le bouton de verrouillage, puis pressez l'un des leviers de marche/arrêt vers le guidon supérieur. Relâchez le bouton de verrouillage tout en maintenant le levier.

Comment régler la hauteur de coupe ?

Utilisez le levier de réglage de la hauteur (29A) pour lever ou abaisser les roues. Cinq niveaux de 27 mm à 65 mm sont disponibles.

Quel est le temps de charge de la batterie ?

Pour la batterie 4,5 Ah (Art. 8837), le temps de charge est d'environ 7,5 heures pour 90 % et 9 heures pour 100 %.

Comment nettoyer la tondeuse ?

Retirez la clé de sécurité et la batterie. Utilisez une brosse souple pour enlever l'herbe sous le pont, les admissions d'air, la goulotte d'éjection et le bac de ramassage. Ne jamais utiliser d'eau ou de solvants.

Que faire si la tondeuse ne démarre pas ?

Vérifiez que la clé de sécurité est insérée, que la batterie est en place et chargée. Si les voyants LED clignotent en rouge, rechargez la batterie. En cas de surchauffe, laissez refroidir 15 minutes.

Comment utiliser la fonction paillage ?

Arrêtez la tondeuse, soulevez le cache de sécurité, insérez la pièce pour paillage (36) à l'arrière de la goulotte d'éjection et assurez-vous qu'elle est bien fixée. L'herbe sera finement coupée et laissée sur place.

Quelle est l'autonomie de la batterie ?

L'autonomie dépend de la hauteur et de l'humidité de l'herbe. Pour le modèle 42 A Li, elle est de 200 à 450 m² par charge.

Comment ranger la tondeuse en hiver ?

Retirez la batterie et la clé. Nettoyez-la, chargez la batterie et rangez-la séparément. Repliez le guidon et placez la tondeuse dans un endroit sec à l'abri du gel.

Quelles lames de rechange sont compatibles ?

Utilisez la lame Gardena Art. 4084 pour le modèle 42 cm. Remplacez-la si elle est émoussée ou endommagée.

La tondeuse vibre fortement, que faire ?

Arrêtez la tondeuse, retirez la batterie et la clé. Vérifiez si la lame est bien fixée, propre et non endommagée. Retirez tout corps étranger. Si le problème persiste, contactez le service Gardena.

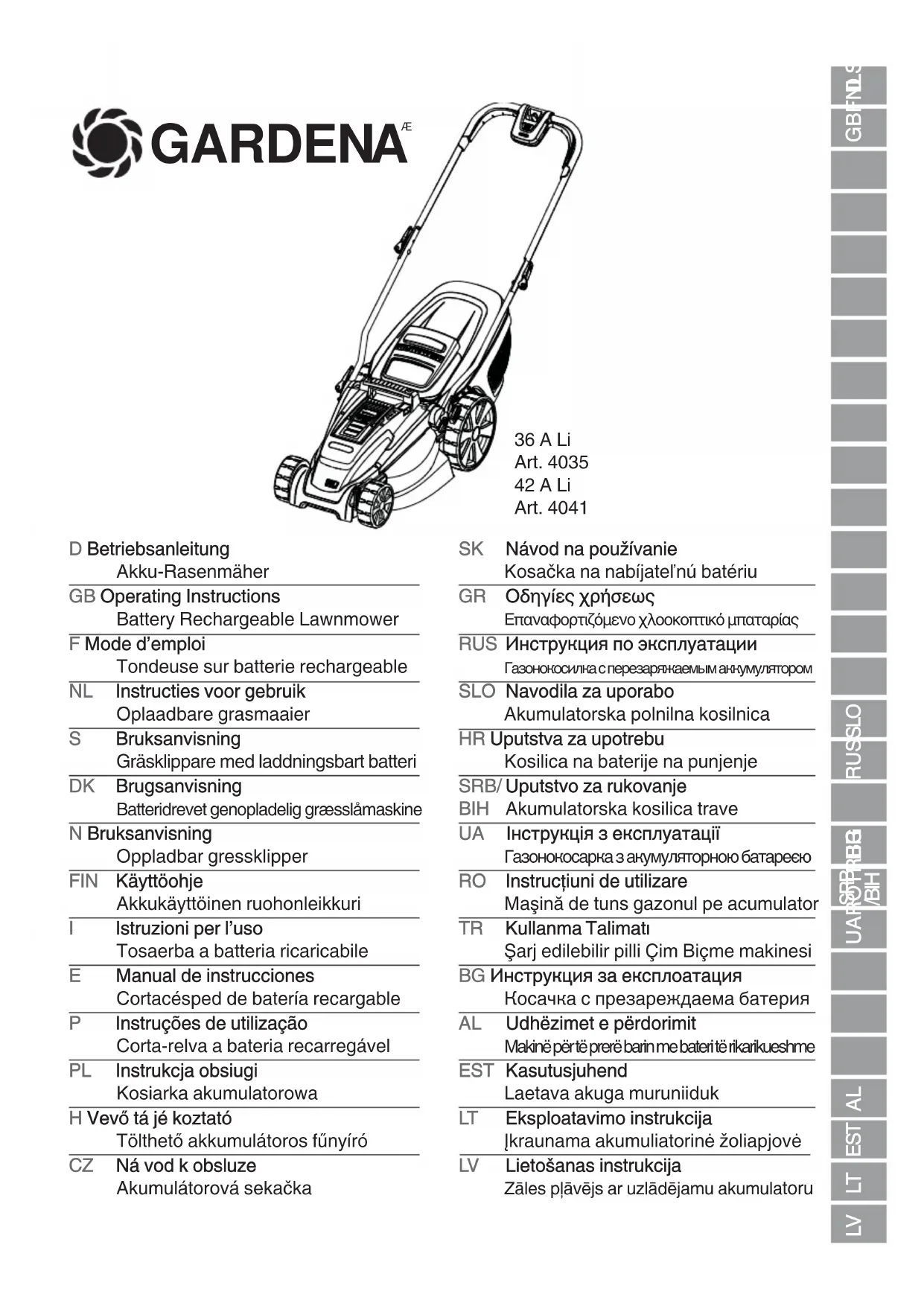

MODE D'EMPLOI PowerMax 42 A Li GARDENA

Tondeuse sur batterie rechargeable

4035 (Akku 8836 / 3,0 Ah) :

4041 (Akku 8837 / 4,5 Ah) :

Tondeuse sur batterie rechargeable 36 A Li / 42 A Li

Bienvenue dans le jardin de GARDENA...

Ceci est la version française du mode d'emploi accompagnant l'appareil.

Veuillez lire attentivement le mode d'emploi et en observer les instructions.

Utilisez-le pour vous familiariser avec la tondeuse sans fil/batterie GARDENA, son emploi correct et les consignes de sécurité.

Par mesure de sécurité, les enfants âgés de moins de 16 ans et les personnes n'ayant pas étudié ce mode d'emploi ne sont pas autorisés à utiliser la tondeuse sans fil/batterie. Les personnes souffrant d'un handicap physique ou mental ne peuvent utiliser le produit qu'à la condition de suivre les consignes sous la supervision d'une personne responsable.

Table des matières

Veuillez conserver ce manuel en un endroit sûr.

1. Domaine d'application de votre tondeuse sans fil/batterie GARDENA...... 1
2. Consignes de sécurité 1 3 Montage 3
3. Fonction 5
4. Première utilisation 5
5. Fonctionnement 6
6. Rangement 8
7. Entretien 8
8. Dépannage 9
9. Caractéristiques techniques 10
10. Accessoires 10
11. Service / Garantie 10

1. Domaine d'application de votre tondeuse sans fil/batterie GARDENA

Usage approprié

La tondeuse sans fil/batterie GARDENA est conçue pour tondre les pelouses et les zones herbacées des maisons individuelles.

Respecter les consignes fournies par GARDENA est une condition nécessaire pour utiliser correctement la tondeuse sans fil/batterie.

Veuillez noter

Afin d'éviter tout risque de blessure, la tondeuse sans fil/batterie GARDENA ne doit pas servir à la coupe et à la taille de plantes grimpantes ou d'herbe sur les toits.

2. Consignes de sécurité

Veuillez lire les consignes de sécurité relatives au produit.

Avertissement

Lire attentivement le mode d'emploi pour vous assurer de bien comprendre toutes les commandes et leur utilisation.

Maintenez toujours la tondeuse au sol en tondant. Si vous la levez ou l'inclinez, des pierres peuvent être projetées.

Ne tondez pas lorsque des personnes, surtout des enfants, ou des animaux domestiques se déplacent sur les lieux.

Attention aux lames acérées - les lames continuent de tourner un moment après avoir arrêté l'appareil.

Débrancher la prise secteur avant tout entretien ou si le câble est endommagé – ou, dans le cas d'une tondeuse sur batterie, retirer la clé de sécurité avant tout entretien.

Maintenir le câble électrique éloigné de tout élément de coupe. Cet avertissement ne s'applique pas aux produits sur batterie.

Vérifications avant chaque opération :

Avant chaque utilisation, une inspection doit toujours être effectuée afin de s'assurer que tous les boulons, écrous et outils de travail ne sont pas usés ou endommagés. Les lames usées ou endommagées doivent être remplacées.

Ne pas utiliser la tondeuse sans fil/batterie en cas d'usure ou d'endommagement des éléments de sécurité (poignée de commande, clé de sécurité, bouton de démarrage, protection du mécanisme de coupe) et/ou des lames de coupe. Ne jamais mettre en marche l'appareil avec des éléments de sécurité manquants ou mal ajustés.

Inspecter au préalable la surface sur laquelle la tondeuse doit être utilisée. Pierres, morceaux de bois et câbles ainsi que tous autres matériaux durs doivent être enlevés.

Des objets entrant en contact avec la lame pourraient être projetés en l'air de façon incontrôlable ou endommager le mécanisme de coupe.

Usage approprié / Responsabilité :

Attention ! À noter que la lame rotative peut occasionner des blessures accidentelles.

Ne jamais placer vos mains ou pieds sur ou sous des pièces mobiles.

Ne pas toucher les lames tant que l'appareil n'a pas été débranché et attendre que les lames soient complètement immobilisées. Ne jamais utiliser la tondeuse quand des personnes, en particulier des enfants ou des animaux, sont à proximité. L'opérateur est civilement responsable. Quand vous passez la tondeuse sur des talus et pentes, prendre les précautions suivantes : vérifier que vous laissez toujours une distance de sécurité et porter des chaussures à semelle antidérapante et des pantalons longs. Toujours tondre en diagonale sur un terrain en pente. Ne pas tondre sur un terrain excessivement pentu. Prendre les précautions nécessaires quand vous passez la tondeuse en marche arrière ou la tirez. Risque de trébuchement ! Si, en dépit de ces précautions, vous heurtez un objet en tondant ou que la tondeuse commence à vibrer fortement, relâchez la poignée de commande. Retirer la batterie et la clé de la prise. Enlever ce qui obstrue, vérifier que la tondeuse n'est pas endommagée et la faire réparer si nécessaire. Ne travailler que si la visibilité est bonne.

Ne jamais laisser la tondeuse sans fil/batterie sans surveillance. Si vous interrompez votre travail, retirer la clé et ranger la tondeuse en lieu sûr.

Guider la tondeuse uniquement en la poussant au pas.

Sécurité électrique :

Cette tondeuse sans fil/batterie peut occasionner de graves blessures ! Afin d'éviter tout risque de blessure, ne démarrez jamais la tondeuse en position inclinée.

Ne retirez jamais la batterie quand le moteur tourne. Introduisez la clé dans le contact seulement quand vous êtes prêt à utiliser la tondeuse.

Familiarisez-vous avec l'environnement de votre zone de travail. Recherchez tous risques potentiels susceptibles de passer inaperçus en raison du bruit de l'appareil.

Respectez les réglementations en matière de nuisances sonores de votre commune.

Quand vous interrompez votre travail pour tondre à un autre endroit, arrêtez toujours votre tondeuse sans fil/batterie et retirez la clé de la prise.

Ne passez pas la tondeuse près d'une piscine ou d'un bassin de jardin.

N'utilisez jamais la tondeuse quand il pleut ou dans des zones humides.

Sécurité de la batterie :

Danger ! Risque de court-circuit, d'incendie !

Les éléments de contact ne doivent jamais être reliés par du métal !

Danger d'incendie !

Ne jamais charger la batterie à proximité d'acides et de matières facilement inflammables.

Danger d'explosion !

Ne jeter en aucun cas la batterie usagée dans un feu.

Recharger la batterie seulement à l'aide du chargeur fourni ! L'utilisation d'autres chargeurs pourrait occasionner des dommages et blessures.

Ne pas exposer la batterie directement au soleil.

L'utilisation d'un chargeur autre que le chargeur GARDENA fourni dégage GARDENA de toute responsabilité en excluant toute réclamation liée à la garantie.

Conserver le chargeur dans un endroit sec.

Recharger la batterie uniquement dans un endroit sec.

Utiliser la batterie exclusivement pour la tondeuse sur batterie rechargeable.

Il est impossible de démarrer la tondeuse tant que le chargeur est branché !

Protéger la prise de charge, la batterie, la clé de sécurité et le chargeur contre la poussière et l'humidité.

La tondeuse sans fil/batterie fonctionne exclusivement avec la batterie fournie. N'utiliser en aucun cas une batterie qui n'est pas rechargeable.

La batterie peut fuir. Dans ce cas, retirer la clé de sécurité, mettre des gants, retirer la batterie et la jeter.

Ne pas toucher l'acide de batterie. En cas de contact avec les yeux, les rincer immédiatement à l'eau et appeler un médecin.

3. Montage

INFORMATION IMPORTANTE

Quand vous réceptionnez le produit, les roues sont en position haute. Ne pas mettre en marche le produit avant d'avoir modifié la position haute (1A) en position 5 (1B).

Montage du guidon inférieur sur la tondeuse

1. Tirer sur le boulon de serrage (2A) du guidon inférieur jusqu'à ce qu'il se bloque en position.
2. Placer le ressort (3A) et le bloc rotule (4A) sur le boulon.

Répéter l'opération de l'autre côté.

1. Insérer l'écrou cylindrique (5A) dans le verrouillage à came (5B).
2. Vérifier que le guidon inférieur est dans la bonne position (6), et l'insérer dans l'écrou jusqu'à ce qu'il soit fermement maintenu dans le bloc rotule.
3. Placer la rondelle (7A) et le verrouillage à came (7B) sur l'écrou et tourner le verrouillage à came 2 fois dans le sens horaire (8). Déplier le verrou à came et tourner dans le sens horaire (9) jusqu'à ce qu'il soit complètement serré.
4. Replier le verrouillage à came vers la poignée (10). Si le verrouillage à came n'est pas serré : dégager le verrouillage à came, lui faire effectuer un tour supplémentaire et le replier jusqu'à ce que la poignée soit bien fixée.
5. Le verrouillage à came peut être bloqué et débloqué (11). Répéter l'opération de l'autre côté.
6. Insérer les deux fiches (12) du guidon inférieur dans le haut de chacune des parties du guidon inférieur.

Montage du guidon supérieur sur les parties du guidon inférieur

1. Insérer l'écrou cylindrique (5A) dans le verrouillage à came (5B).
2. Attacher le guidon supérieur (13A) au guidon inférieur (13B) à l'aide du boulon à tête ronde (13C), de la rondelle (13D) et du verrouillage à came (13E).
3. Tourner le verrou à came dans le sens horaire jusqu'à ce qu'une légère résistance se produise (14).
4. Replier le verrouillage à came vers le guidon (15). Si le verrouillage à came n'est pas serré : dégager le verrouillage à came, lui faire effectuer un tour supplémentaire et le replier jusqu'à ce que la poignée soit bien fixée.
5. Le verrouillage à came peut être bloqué et débloqué (16).

Répéter l'opération de l'autre côté. 6. Fixer le câble sur la poignée à l'aide des clips fournis (17).

Montage du bac de ramassage

1. Positionner la poignée du bac de ramassage (18A) dans les fentes de la partie supérieure (18B) de celui-ci pour le bloquer en place.
2. Regarder sous le couvercle pour s'assurer que les brides de fixation (19A) de la poignée du bac de ramassage sont bien en place.
3. Assembler les deux parties (20) du bac de ramassage en alignant les brides de fixation et vérifier que les brides sont correctement fixées avant de bloquer en position.
4. Positionner le couvercle du bac de ramassage sur les deux parties assemblées (21) en alignant les brides. Vérifier que toutes les brides sont correctement fixées avant de bloquer en position.

Montage du bac de ramassage complètement assemblé sur la tondeuse

1. Soulever le cache de sécurité (22A).
2. S'assurer que la goulotte d'éjection est propre et nette (22B).
3. Positionner le bac de ramassage complètement assemblé sur les 2 points de positionnement (22C), sur le pont arrêté.
4. Positionner le cache de sécurité sur le dessus du bac de ramassage. Vérifier que le bac de ramassage est bien positionné.

IMPORTANT !

APRÈS LE MONTAGE, S'ASSURER QU'IL NE RESTE AUCUN ESPACE ENTRE LE CACHE DE SÉCURITÉ ET LE BAC DE RAMASSAGE.

• Procéder de façon inverse pour l'enlever.

Pour des zones herbeuses plus importantes ou lorsque le ramassage de l'herbe n'est pas requis, vous pouvez utiliser votre tondeuse sans le bac. S'assurer que le cache de sécurité est bien fermé. La conception du cache de sécurité permet d'éjecter l'herbe coupée vers le bas, à l'arrière de l'appareil.

4. Fonction

Votre produit peut couper l'herbe selon les méthodes suivantes : Bac de ramassage monté (23) : l'herbe est totalement récupérée et compactée dans le bac de ramassage. Pièce pour paillage montée (24) : l'herbe est finement coupée et laissée sur place pour nourrir votre pelouse. Éjection par l'arrière (25) : l'herbe est tondue, sans besoin de vider le bac de ramassage.

La durée de coupe dépend de la hauteur et du degré d'humidité de l'herbe, ainsi que de la charge de la batterie.

Tondre deux fois par semaine durant la saison de croissance. Si vous coupez l'herbe à plus d'un tiers de sa hauteur, votre pelouse en souffrira.

Ne pas surcharger la tondeuse, car ceci peut causer la surchauffe du moteur - voir 9 - Dépannage. Lors de la tonte d'une herbe haute et épaisse, faire d'abord une première coupe avec la hauteur sur le réglage maximum aidera à réduire la surcharge du moteur. Voir 6. Fonctionnement - Réglage de la hauteur de coupe.

Remarque : - Ce produit est doté de la fonction EnergySave qui permet de prolonger jusqu'à 20% la durée de vie de la batterie. Cela s'effectue par une détection automatique de l'état de l'herbe à tondre.

Plus l'herbe est haute et drue, plus la vitesse de rotation de la lame augmente. Dans le cas contraire, elle diminue.

Vous entendez le niveau sonore augmenter ou diminuer en fonction des variations de vitesse de la lame. Ce changement sonore est parfaitement normal et signifie que la tondeuse fonctionne à son niveau optimal.

5. Première utilisation

Chargement de la batterie

Avant la première utilisation, la batterie doit être complètement chargée.

La batterie lithium-ion peut être chargée quel que soit le niveau de charge et il est possible d'interrompre le processus de charge à tout moment sans risque pour la batterie (aucun effet sur la mémoire).

AVERTISSEMENT !

La surtension nuit aux batteries et au chargeur de batterie.

→ Vérifier que la tension secteur est correcte.

1. Brancher la prise du câble du chargeur (26A) à la batterie (26B).
2. Insérer la prise du chargeur de batterie (26C) dans une prise secteur. Le témoin lumineux de charge (26D) sur le chargeur de batterie s'allume rouge. La batterie est mise en charge. Quand le témoin lumineux de charge s'allume vert, la batterie est complètement chargée.

Temps de charge

4035 (batterie 8836 / 3,0 Ah) : 4,5 heures (charge 90 %) : 7 heures (charge 100 %)

4041 (batterie 8837 / 4,5 Ah) : 7,5 heures (charge 90 %) : 9 heures (charge 100 %)

1. Retirer d'abord le câble de charge de la prise du chargeur, puis débrancher le chargeur de batterie de la prise secteur.

Fixation de la batterie sur le produit

Important !

Vérifier que la prise et les contacts de la batterie ne présentent aucune trace de poussière ou d'humidité.

1. Placer la batterie dans la partie supérieure du produit (27).
2. Replier la poignée de la batterie (28A) pour la maintenir en place.

Ne pas mettre en marche la tondeuse à gazon en cas d'arrêts répétés de la lame de coupe (la batterie est complètement déchargée) car cela réduit la durée de vie de la batterie.

→ Si la tondeuse à gazon s'arrête en cours d'opération ou ne démarre plus (le voyant de niveau de charge clignote rouge), rechargez la batterie.

Quand la batterie est complètement déchargée (ex. : après une longue période d'inutilisation), le témoin de charge de batterie (26D) clignote au début du processus de chargement.

Si le témoin de charge de batterie continue à clignoter après 15 min, il pourrait s'agir d'une panne (voir 9.

Dépannage).

6. Fonctionnement

Réglage de la hauteur de coupe

• Le réglage de la hauteur de coupe s'effectue en levant ou en abaissant les roues à l'aide du levier de réglage de la hauteur (29A).
• Ce produit dispose de cinq niveaux de coupe (27 - 65 mm).

(1) = 27 mm (2) = 35 mm (3) = 45 mm (4) = 55 mm (5) = 65 mm

La hauteur de coupe moyenne convient à la plupart des pelouses. Une coupe trop à ras risque d'endommager votre pelouse et d'avoir une incidence négative sur les performances de récupération de l'herbe tondue. Une hauteur de coupe sur le réglage maximum augmentera la durée de vie de la batterie.

Démarrage de la tondeuse

Important !

Vérifier que la prise et les contacts de la batterie ne présentent aucune trace de poussière ou d'humidité.

Le boîtier commutateur est doté d'un bouton de verrouillage (31A) pour éviter tout démarrage accidentel.

1. Introduisez la clé de sécurité (30A).
2. Maintenez enfoncé le bouton de verrouillage sur le boîtier commutateur, puis pressez l'un des leviers de Marche/Arrêt vers le guidon supérieur (32A).
3. Continuez à presser le levier de marche/arrêt vers le guidon supérieur et relâchez le bouton de verrouillage.

La tondeuse est équipée de deux leviers de marche/arrêt. Vous pouvez utiliser l'un ou l'autre pour démarrer la tondeuse.

Remarque : Ce produit est doté de la fonction EnergySave qui permet de prolonger jusqu'à 20% la durée de vie de la batterie. Cela s'effectue par une détection automatique de l'état de l'herbe à tondre.

Plus l'herbe est haute et drue, plus la vitesse de rotation de la lame augmente. Dans le cas contraire, elle diminue. Vous entendez le niveau sonore augmenter ou diminuer en fonction des variations de vitesse de la lame. Ce changement sonore est parfaitement normal et signifie que la tondeuse fonctionne à son niveau optimal.

Arrêt de la tondeuse

1. Relâchez la pression sur le levier de marche/arrêt.

Indication du niveau de batterie

Lors de la mise en marche de la tondeuse, l'indicateur de niveau de batterie (33A) affiche une série de témoins lumineux pour la recharger.

1. Le voyant LED vert (34A)

Batterie complètement chargée s'allume :

1. Le voyant LED jaune (34B)

Batterie à moitié pleine s'allume :

Batterie presque déchargée : s'allume.

Batterie déchargée, clignote : impossible de mettre en marche.

Hublot de visualisation du bac de ramassage

1. Retirer la clé de sécurité.
2. Vider le bac de ramassage.

Au fur et à mesure que le bac de ramassage se remplit, l'herbe devient visible au travers du hublot (35A). Quand l'herbe recouvre complètement le hublot, cela signifie qu'il est temps de vider le bac de ramassage.

Pièce pour le paillage

Votre tondeuse est équipée d'une pièce pour le paillage (36).

La pièce pour le paillage empêche le ramassage de l'herbe en bloquant la goulotte d'éjection, sous le pont.

1. Arrêtez votre tondeuse comme indiqué à la section Arrêt de la tondeuse.
2. Soulevez le cache de sécurité ; insérez la pièce pour le paillage à l'arrière de la goulotte d'éjection (37), et assurez-vous qu'elle est bien fixée.

7. Rangement

Le produit doit être rangé hors de la portée des enfants.

1. Retirer la batterie et la clé de sécurité (voir chapitre 5. Première utilisation).
2. Nettoyer le produit (voir chapitre 9. Entretien).
3. Charger la batterie et la ranger séparément (voir chapitre 5. Première utilisation).
4. Desserrer les verrouillages à came pour permettre de replier les poignées au-dessus du produit (38).
5. Ranger le produit dans un endroit sec, à l'abri du gel. Ne pas laisser à l'extérieur. Ne pas exposer en plein soleil.

Mise au rebut (conformément à la directive RL2002/96/EC) :

La tondeuse sur batterie rechargeable ne doit pas être jetée avec les déchets ménagers. Sa mise au rebut doit respecter la réglementation locale en matière d'environnement.

Important : procéder à l'enlèvement de l'appareil suivant les dispositions de collecte par l'intermédiaire du centre de recyclage de votre municipalité.

Mise au rebut des batteries :

La tondeuse sans fil/batterie GARDENA contient des batteries au lithium-ion qui ne doivent pas être jetées avec les déchets ménagers quand elles arrivent en fin de vie.

1. Décharger complètement les cellules lithium-ion.
2. Se débarrasser de manière appropriée des cellules lithium-ion.

Important :

Veuillez retourner les batteries au lithium-ion à votre revendeur GARDENA ou vous en débarrasser de manière appropriée en les déposant dans un centre de recyclage/agréé.

8. Entretien

Nettoyage

UTILISEZ DES GANTS

IMPORTANT : - l'entretien de votre tondeuse fait partie des impératifs d'entretien de ce produit. Les chutes d'herbe laissées dans les prises d'air ou sous le carter peuvent présenter un risque d'incendie.

Important :

Retirer la clé de sécurité et enlever la batterie.

1. Enlever l'herbe sous le pont avec une brosse (39).
2. À l'aide d'une brosse souple, retirer les brins d'herbe accrochés aux admissions d'air (40), à la goulotte d'éjection (41) et au bac de ramassage (42).
3. À l'aide d'une brosse souple, retirer les brins d'herbe accrochés au hublot (43).
4. Essuyer la surface de votre tondeuse avec un chiffon sec.

IMPORTANT : - ne nettoyez jamais votre tondeuse à l'eau. Ne la nettoyez jamais avec des produits chimiques, de l'essence ou des solvants – dont certains pourraient détruire les pièces en plastique de la tondeuse.

Important :

Retirer la clé de sécurité et enlever la batterie.

IMPORTANT : - Attention à la lame acérée ! Porter des gants.

Problème Cause probable Remède
Le moteur ne démarre pas / fonctionne un moment puis s'arrête	La clé de sécurité n'est pas insérée	Introduire la clé de sécurité (voir chapitre 5. Première'utilisation)
	La batterie n'est pas insérée Insérer la batterie (voir chapitre 5. Première'utilisation)
	Levoyant LED rouge clignote Charger la batterie (voir chapitre La batterie n'est pas chargée 5. Première'utilisation)
	Les voyants LED vert et Erreur Mettre le produit à l'abri du soleil. clignotent tous les deux Laisser le produit refroidir pendant La température du moteur est élevé 15 minutes et le démarrer à nouveau.
	Les voyants LED jaune et Erreur Mettre le produit à l'abri du soleil. clignotent tous les deux. Laisser le produit refroidir pendant La température batterie est élevé 15 minutes et le démarrer à nouveau.
	Les voyants LED rouge et Erreur Mettre le produit à l'abri du soleil. clignotent tous les deux Laisser le produit refroidir pendant La température du contrôleur est élevé 15 minutes et le démarrer à nouveau.
	Levoyant LED Erreur clignote Surintensité/le moteur est bloqué démarrer à nouveau.	Enlever ce qui obtrue et
	Levoyant LED Erreur reste allumé Le produit doit être contrôleé par le service GARDENA.
Bruit anormal	Vis/pièces déserrées	Resserrer les vis ou faire contrôle sur le produit par le service GARDENA.
	La lame est mal fixée	Le produit doit être contrôleé par le service GARDENA.
	Corps étrangers sur la lame	Retirer tous corps étrangers.
	La lame est très sale	Nettoyer la lame.
	Lame endommagée	Le produit doit être contrôleé par le service GARDENA.
Mauvais ramassage de l'herbe Hauteur de coupe trop BASSE Relever la hauteur de coupe (voir chapitre 6. Fonctionnement - Réglage de la hauteur de coupe).
Le bac de ramassage est plein	Vider le bac de ramassage (voir chapitre 6. Fonctionnement - Hublot du bac de ramassage).
La goulotte d'éjection de l'herbe est bloquée/ de l'herbe s'est accumulée sous le pont	Enlever l'herbe (voir chapitre 8. Entretien - Nettoyage).
L'herbe est coupée de manière	La lame est émoussée service GARDENA.	Le produit doit être contrôleé par le
L'herbe est trop haute	Relever la hauteur de coupe (voir chapitre 6. Fonctionnement - Réglage de la hauteur de coupe)
La tondeuse devient difficile	Relever la hauteur de coupe (voir chapitre 6. Fonctionnement - Réglage de la hauteur de coupe)
Le témoin de charge de batterie continue à clignoter après 15 mn de chargement	La batterie est complètement décharge.	Retirer le cable de charge de la prise du chargeur et débrancher le chargeur de batterie de la prise secteur. Essayer de charger à nouveau.
Le témoin de charge de batterie continue à clignoter après plusieurs essais	Batterie ou chargeur défectueux.	Contacter le service après-vente GARDENA.

10. Caractéristiques techniques

Tondeuse sur batterie rechargeable 36 A Li 42 A Li(Art. 4035) (Art. 4041)
Largeur de coupe / hauteur de coupe 36 cm 42 cm
Réglage de la hauteur de coupe 27 mm - 65 mm 27 mm - 65 mm
Poids avec batterie 17,51 kg 18,72 kg
Tension / capacité batterie 36V, 3 Ah 36V, 4,5Ah
Zone de tonte par charge batterie 150 - 350 m	2	200 - 450 m²
Valeur d'émission sonore caractéristique sur la zone de travail Lpa¹)	83 dB (A) 83 dB (A)
Niveau de bruit LWA²)	measured 92 dB (A) guaranteed 96 dB	measured 94 dB (A) (A)
Vibrations main/bras avhw¹)	< 1.5 m/s²	< 1.5 m/s²

Méthode de mesure selon 1) la norme EN 786 2) la directive 2000/14/CE

11. Accessoires

Batterie de rechange Li-ion 36V GARDENA	Batterie de rechange ou pour augmenter l'autonomie d'utilisation ; convient aux deux modèles de tondeuse	Art. 8836 - 3,0 Ah Art. 8837 - 4,5 Ah
Chargeur de batterie rapide GARDENA	Charge les batteries trois fois plus vite.	Art. 8831
Lame GARDENA	En remplacement d'une lame émoussée	Art. 4083 - 36cm Art. 4084 - 42cm

12. Service / Garantie

GARDENA accorde pour cet appareil une garantie contractuelle de 2 ans (à compter de la date d'achat). Cette garantie couvre toutes les défaillances graves de l'appareil reconnues comme défauts ou vices de fabrication. Elle comprend le remplacement gratuit des pièces ou de l'appareil dans le cas où les conditions suivantes sont remplies :

• L'appareil a été manipulé de manière ajustée, suivant les instructions du mode d'emploi.
• Il n'y a eu aucun essai de réparation, ni par le client, ni par un tiers.

La chaîne et le guide-chaîne sont des fournitures et ne sont pas couverts par la garantie.

Cette garantie fabricant n'affecte en aucun cas vos droits de consommateur.

En cas de problème avec votre tondeuse sans fil/batterie, renvoyez l'appareil défaillant en port payé, accompagné d'une copie du bon d'achat et une description du problème, à l'adresse du service après-vente GARDENA figurant au dos de ce manuel.

GARDENA

Tondeuse à batterie 36 A Li / 42 A Li

4041 (batterie 8837 / 4,5 Ah) :

7,5 € (90 % de charge) : 9 € (100 % de charge)

Monter la batterie dans le produit

Important !

Monter la batterie dans le produit

Important !

4041 (batterie 8837 / 4,5 Ah) :

7,5 heures (charge à 90 %) : 9 heures (charge à 100 %)

Largeur / hauteur de coupe 36 cm 42 cm

4041 (batterie 8837 / 4,5 Ah) :

7,5 heures (charge à 90 %) : 9 heures (charge à 100 %)

1. Une fois la charge terminée, retirez le câble de charge de la prise de charge, puis débranchez le chargeur de batterie de la prise.

Insertion de la batterie dans le produit

Important !

Lorsque l'appareil est livré par le fabricant, les roues sont en position relevée. Ne mettez pas le produit en marche avant de l'avoir fait passer de la position relevée (1A) à la position 5 (1B).

Montage de la poignée inférieure sur la tondeuse à gazon

4041 (batterie 8837 / 4,5 Ah) :

7,5 heures (charge à 90 %) : 9 heures (charge à 100 %)

2. Consignes de sécurité

Veuillez lire ces remarques concernant l'utilisation sûre du produit.

Avertissement

Avant d'utiliser l'appareil, lisez attentivement les instructions et assurez-vous de connaître toutes les commandes et leurs fonctions.

Lorsque l'appareil fonctionne, tenez-le toujours en dessous. En inclinant ou en soulevant l'appareil, des pierres peuvent être projetées.

Ne laissez pas d'autres personnes s'approcher de vous. Ne travaillez pas avec l'appareil lorsque d'autres personnes, en particulier des enfants ou des animaux domestiques, se trouvent à proximité.

Attention aux lames tranchantes : les lames continuent de tourner après l'arrêt de la machine.

Cet appareil ISM est conforme à la norme NMB-001 du Canada.

Allemagne / Allemagne Service central

Hans-Lorenser-Straße 40 D-89079 Ulm

Questions sur les produits :

([phone] Réparations :

([phone]

[e-mail]

Albanie

COBALT Sh.p.k.

Rr. Siri Kodra, 1000 Tirana

Argentine

Husqvarna Argentina S.A.

9-11 allée des Pierres

Mayettes

ZAC des Barbanniers, B.P. 99

-F-92232 GENNEVILLIERS

cedex

Tel. [phone]

service.consommateurs@

gardena.fr

Georgia

ALD Group

Beliashvili 8

1159Tleilisi

Great Britain

Husqvarna UK Ltd

Preston Road

39, rue Jacques Stas

Luxembourg-Gasperich

2549

Case Postale No. 12

Luxembourg 2010

Téléphone : ([phone]

[e-mail]

Mexique

AFOSA
