Caractéristiques	Détails
Type de produit	Répartiteur HDMI
Nombre de sorties	1 entrée HDMI, 2 sorties HDMI
Résolution supportée	Jusqu'à 4K à 30 Hz
Compatibilité	Compatible avec tous les appareils HDMI
Alimentation	Alimentation externe requise (adaptateur inclus)
Dimensions	Compact, facile à intégrer dans un système audiovisuel
Utilisation	Idéal pour partager une source HDMI entre plusieurs écrans
Installation	Plug and play, aucune configuration requise
Maintenance	Vérifier régulièrement les câbles et les connexions
Sécurité	Ne pas exposer à l'humidité, utiliser dans un environnement ventilé
Informations supplémentaires	Garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - KNHDMISPL10 HDMIsplitter KONIG

Qu'est-ce qu'un répartiteur HDMI ?

Un répartiteur HDMI permet de diviser un signal HDMI en plusieurs sorties, permettant ainsi de connecter une source à plusieurs écrans simultanément.

Comment connecter le KONIG KNHDMISPL10 ?

Connectez le câble HDMI de votre source (comme un lecteur Blu-ray ou une console de jeux) à l'entrée du répartiteur, puis connectez les câbles HDMI des sorties vers vos écrans.

Le répartiteur fonctionne-t-il avec des résolutions 4K ?

Oui, le KONIG KNHDMISPL10 prend en charge des résolutions jusqu'à 4K, mais assurez-vous que tous vos câbles HDMI et écrans sont également compatibles 4K.

Que faire si l'image ne s'affiche pas sur les écrans ?

Vérifiez que tous les câbles HDMI sont correctement connectés. Assurez-vous également que la source est allumée et que les écrans sont sur la bonne entrée HDMI.

Le répartiteur nécessite-t-il une alimentation externe ?

Oui, le KONIG KNHDMISPL10 nécessite une alimentation externe pour fonctionner correctement. Assurez-vous que l'adaptateur est branché.

Puis-je utiliser le répartiteur avec des appareils de différentes marques ?

Oui, le répartiteur HDMI est compatible avec la plupart des appareils utilisant le standard HDMI, quelle que soit la marque.

Que faire si le son ne fonctionne pas avec le répartiteur ?

Vérifiez que tous les câbles HDMI sont de bonne qualité et prennent en charge l'audio. Assurez-vous également que le volume est activé sur la source et les écrans.

Le KONIG KNHDMISPL10 prend-il en charge le HDCP ?

Oui, le répartiteur prend en charge le protocole HDCP, ce qui est nécessaire pour lire certains contenus protégés.

Comment réinitialiser le répartiteur HDMI ?

Débranchez le répartiteur de la prise électrique, attendez quelques secondes, puis rebranchez-le pour le réinitialiser.

Y a-t-il une garantie pour le KONIG KNHDMISPL10 ?

Oui, le produit est généralement livré avec une garantie limitée. Vérifiez les détails de la garantie auprès du revendeur.

MODE D'EMPLOI KNHDMISPL10 HDMIsplitter KONIG

Le répartiteur amplifi cateur HDMI est un répartiteur HDMI avec 2 ou 4 sorties. Il distribue l'entrée du signal HDMI à plusieurs sorties identiques simultanément. Le modèle de ce produit peut également servir de tampon et d'amplifi cateur. Chaque sortie du répartiteur amplifi cateur peut atteindre de longues distances de transmission du signal HDMI sur plus de 15 mètres. Lorsqu'au moins deux produits sont branchés en cascade, ils peuvent créer une distribution plus large et des distances plus importantes.

Le répartiteur amplifi cateur HDMI offre des solutions pour la distribution de l'information pour les présentations dans les salles de conférence, les écoles et les environnements de formation professionnelle.

Caractéristiques :

• Prise en charge de la bande passante d'amplifi cateur vidéo jusqu'à 1,65 GBps/165 MHz
• En cascade : distribution large effectuée en branchant le répartiteur amplifi cateur HDMI en cascade.
• Prise en charge HDCP

Caractéristiques techniques :

Signal entrées/sortie
Signal vidéo d'entrée 0,5-1,0 V p-p
Signal DDC d'entrée 5 V p-p (TTL)
Plage maximum sur port individuel 1920X1200,	1080p
Sortie vidéo HDMI
Formats vidéo pris en charge
VGA 640x480, 800x600, 1024x768, 1920x1200
DTV/HDTV 480i/576i/480p/576p/720p/1080i/1080P
Signal numérique E/S
Conforme HDMI HDMI 1.3
Fréquence de fonctionnement
Fréquence	Jusqu'à 165 MHz
Résolutions (HDTV)
Entrelacé (50&60 Hz)	480i, 576i, 1080i
Progressif (50&60 Hz)	480p, 576p, 720p,1080p
Environnement
Température de fonctionnement	de 0 °C à +70 °C
Humidité de fonctionnement	de 10 % à 85 % HR (sans condensation)
Température de stockage	de -10 °C à +80 °C
Humidité de stockage	de 5 % à 90 % HR (sans condensation)
Alimentation
Alimentation externe	5 V DC@2 A, sauf 1*4(2,5 A)1*8(3 A)
Homologations réglementaires
Unité de conversion	FCC, CE, UL
Alimentation électrique	UL, CE, FCC

Raccordements :

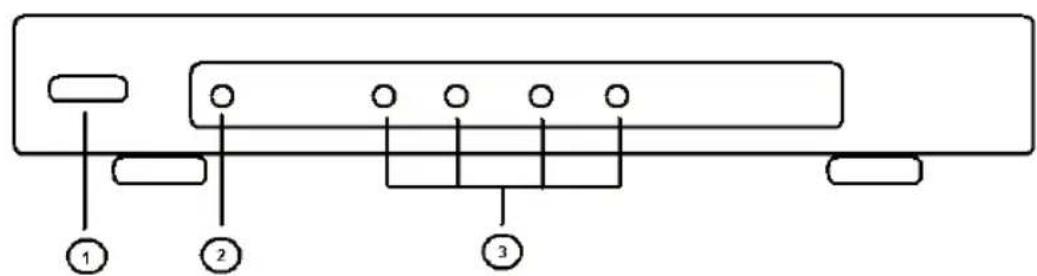

Vue de face :

1) Interrupteur
2) LED indiquant l'alimentation
3) LED indiquant la sortie - Capteur infrarouge
4) Port HDMI d'entrée
5) Port HDMI de sortie
6) Raccordement pour adaptateur secteur

Raccordement et fonctionnement :

Avant l'installation, assurez-vous que tous les appareils que vous voulez brancher sont éteints.

• Branchez la source d'entrée HDMI et les appareils de sortie sur le répartiteur amplificateur HDMI. (Les câbles HDMI sont en option)
• Branchez l'alimentation 5 V d'abord sur l'appareil (côté continu), puis dans la prise murale (côté alternatif).
• Mettez en marche tous les appareils d'entrée et de sortie.

Attention : Si un appareil DVI semble ne pas fonctionner, assurez-vous que l'appareil est compatible HDCP. Un appareil DVI non compatible HDCP ne fonctionnera pas avec un signal comportant un encodage HDCP

DECLARATION DE CONFORMITE

Nous,

Nedis B.V.

De Tweeling 28

Déclarons que le produit :

Nom : Répartiteur HDMI 2 ports & 4 ports

Modèle : KN-HDMISPL10 & KN-HDMISPL20

Description : Répartiteur de signal HDMI 1 entrée vers 2 ou 4 sorties

est conforme aux normes suivantes:

EMC : EN 55022: 2006

EN 55024: 1998 + A2: 2003

LVD : EN 55022: 2006

EN 61000-3-2: 2000 + A2 : 2005

EN 61000-3-3: 1995 + A1 : 2001 + A2 : 2005

EN 55024: 1998 + A1 : 2001 + A2 : 2003

suivant la directive 2004/108/CEE.

's-Hertogenbosch, 2 février 2008

Mme. J. Gilad

Directeur des Achats

Consignes de sécurité :

Afin de réduire les risques de chocs électriques, ce produit ne doit être ouvert QUE par un technicien qualifié agréé en cas de réparation. Débranchez l'appareil du secteur et des

autres équipements en cas de problème. N'exposez jamais l'appareil à l'eau ou à l'humidité.

Entretien :

Nettoyer uniquement avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de m transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnus comme telles d'document.

Attention :

Ce symbole fi gure sur l'appareil. Il signifi e que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.
