Type de produit	Tondeuse à gazon électrique
Marque	Gardena
Modèle	PowerMax 42 E
Largeur de coupe	42 cm
Hauteur de coupe	20–60 mm (5 positions)
Capacité du bac de ramassage	45 L (estimation)
Puissance moteur	1600 W (estimation)
Alimentation électrique	220–240 V, 50 Hz
Poids de l'appareil	15 kg (estimation)
Fonctions de coupe	Ramassage, déchiquetage (mulching) avec bouchon, éjection arrière
Réglage hauteur du guidon	Oui (5 positions)
Peigne à bordure	Oui
Sécurité	Double isolation, interrupteur de sécurité, arrêt moteur en 3 secondes
Niveau sonore (LwA)	Conforme à la directive 2000/14/CE (valeur non précisée)
Vibrations (poignée)	Conforme à EN ISO 20643 (valeur non précisée)
Nettoyage	Brosse sèche, ne pas utiliser d'eau ni de solvants
Pièce de rechange lame	Référence 585206901 (42E)
Garantie	2 ans (hors lame, pièce d'usure)

FOIRE AUX QUESTIONS - PowerMax 42 E GARDENA

Comment démarrer la tondeuse PowerMax 42 E ?

Pour démarrer, branchez la rallonge au boîtier de commande, formez une boucle et accrochez-la au crochet. Enfoncez l'interrupteur de sécurité tout en ramenant l'un des leviers Marche/Arrêt contre la poignée, puis relâchez l'interrupteur de sécurité tout en maintenant le levier.

Comment régler la hauteur de coupe ?

Utilisez le levier de réglage situé près des roues pour sélectionner l'une des 5 positions (20–60 mm). La position 3 (moyenne) convient à la plupart des pelouses.

Puis-je utiliser la tondeuse sans bac de ramassage ?

Oui, vous pouvez retirer le bac et fermer le volet de sécurité. L'herbe sera éjectée vers l'arrière. Pour un fonctionnement en mulching, insérez le bouchon de déchiquetage (modèles 37E/42E).

Comment utiliser la fonction mulching ?

Pour les modèles 37E et 42E, arrêtez la tondeuse, soulevez le volet de sécurité et insérez le bouchon de déchiquetage dans la goulotte de décharge arrière jusqu'à ce qu'il s'enclenche. L'herbe sera finement coupée et redéposée sur la pelouse.

Que faire si la tondeuse ne démarre pas ?

Vérifiez que vous suivez la procédure de démarrage correcte, que la prise est sous tension et que le fusible n'est pas grillé. Si le fusible saute constamment, débranchez immédiatement et contactez un centre de service Gardena.

Comment nettoyer la tondeuse ?

Utilisez une brosse souple pour enlever l'herbe sous le carter, dans les prises d'air, la goulotte d'évacuation et le bac. Essuyez la surface avec un chiffon sec. Ne jamais utiliser d'eau, de solvants ou de produits chimiques.

Quelle est la référence de la lame de rechange pour le modèle 42E ?

La référence de la lame pour la PowerMax 42 E est 585206901. Pour les modèles 34E et 37E, les références sont respectivement 585207101 et 585207001.

La tondeuse vibre excessivement, que faire ?

Débranchez la tondeuse, vérifiez que la lame est bien installée et non endommagée. Si la lame est usée, remplacez-la. Si les vibrations persistent, contactez un centre de service Gardena.

Comment ranger la tondeuse ?

Repliez le guidon après avoir desserré les molettes de verrouillage. Rangez la tondeuse à la verticale sur ses roues arrière, dans un endroit sec et à l'abri des intempéries. Enroulez soigneusement le câble sans le tordre.

La tondeuse est-elle adaptée aux pentes ?

Oui, mais ne l'utilisez pas sur des pentes de plus de 20° (déclivité). Tondez toujours en travers de la pente, jamais de haut en bas, et portez des chaussures antidérapantes.

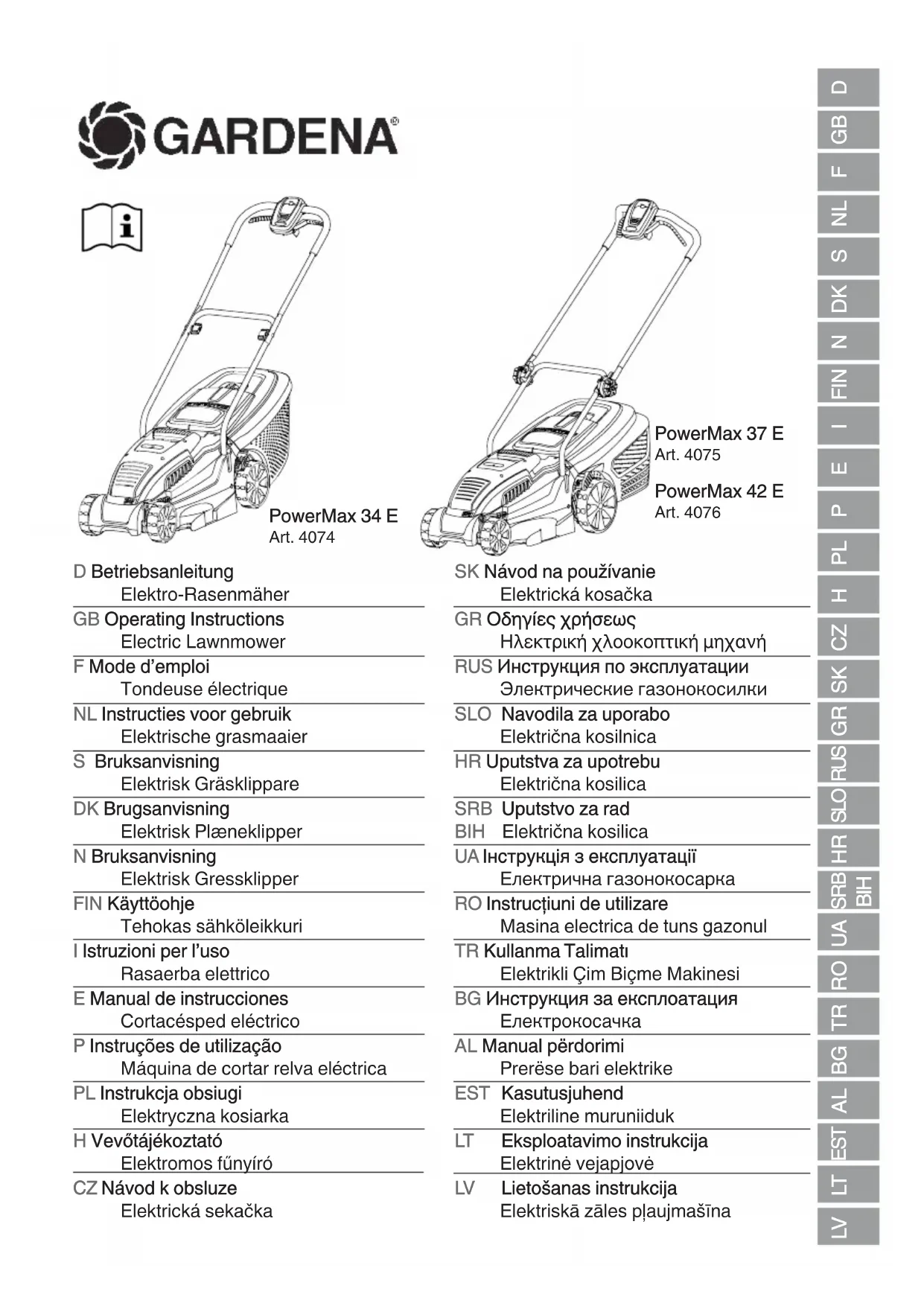

MODE D'EMPLOI PowerMax 42 E GARDENA

F Mode d'emploi Tondeuse électrique

RENSEIGNEMENTS IMPORTANTS F Instructions d'origine. À lire avant usage et à conserver pour référence ultérieure.

1. Partie supérieure du guidon - 37E/42E
2. Partie supérieure du guidon - 34E
3. Partie inférieure du guidon
4. Attache-câble (2)
5. Écrou à oreilles (2) - 34E

6. Rondelle (2) - 34E

1. Boulon de guidon (2) - 34E
2. Boulon de réglage (2) - 37E/42E

9. Dispositif de réglage d'inclinaison (2) - 37E/42E

10. Molette de verrouillage (2) - 37E/42E

11. Vis de fixation de la partie basse du guidon (2)

1. Poignée du bac de ramassage

13. Couvercle du bac de ramassage

14. Partie inférieure du bac de ramassage (2) - 37E/42E

15. Partie inférieure du bac de ramassage (2) - 34E

1. Déflecteur de déchiquetage - 37E/42E
2. Manuel d'utilisation

18. Symboles d'avertissement

1. Étiquette de caractéristiques du produit

Mal utilisé, votre produit peut devenir dangereux ! Votre produit peut occasionner de graves blessures à l'utilisateur et aux autres ; les conseils d'utilisation et de sécurité doivent être scrupuleusement suivis pour un usage optimal et sûr de votre produit. L'utilisateur a la responsabilité du respect des conseils d'utilisation et de sécurité de ce manuel et concernant le produit.

Explication des symboles de votre produit

Avertissement

Lire attentivement le mode d'emploi pour vous assurer de bien comprendre toutes les commandes et leur utilisation.

Maintenez toujours la tondeuse au sol en tondant. Si vous levez ou inclinez la tondeuse, des pierres peuvent être projetées.

Ne tondez pas lorsque des personnes, surtout des enfants, ou des animaux domestiques se déplacent sur les lieux.

Attention aux lames acérées : débrancher avant toute opération d'entretien ou si le câble est endommagé.

Les lames continuent de tourner un moment après avoir arrêté l'appareil.

Maintenir le câble électrique éloigné de la lame.

Généralités

1. Ce produit n'est pas conçu pour être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience ou de compétences, sauf si elles sont supervisées ou si elles reçoivent des instructions concernant l'utilisation de ce produit par une personne responsable de leur sécurité. Les enfants doivent être supervisés pour garantir qu'ils ne jouent pas avec le produit. Pour des raisons de sécurité, les enfants âgés de moins de 16 ans ou les personnes qui ne connaissent pas ces consignes d'utilisation ne doivent pas utiliser ce produit.
2. Ne jamais autoriser des enfants ou personnes ne connaissant pas ces instructions à utiliser le produit.
3. Arrêtez l'appareil lorsque des personnes, en particulier des enfants, ou des animaux domestiques se trouvent à proximité.
4. Respectez les conditions d'utilisation et les fonctions décrites dans le manuel d'instructions.
5. N'utilisez jamais la tondeuse si vous êtes fatigué, malade ou sous l'influence de l'alcool.
6. L'opérateur ou l'utilisateur est responsable des dangers ou accidents causés à d'autres personnes ou à leurs biens.

Conditions électriques

1. Il est recommandé d'utiliser un dispositif à courant résiduel (R.C.D.) avec un courant de déclenchement de 30 mA maximum. Même avec un R.C.D. installé, une sécurité de 100 % n'est pas garantie et il convient de respecter toutes les consignes de sécurité au travail. Vérifiez le R.C.D. à chaque utilisation.
2. Vérifiez que le câble ne présente aucun signe de dommage ou d'usure avant de l'utiliser. Si le câble est défectueux, apportez-le dans un centre de services agréé pour le faire remplacer.
3. N'utilisez pas la tondeuse si les câbles électriques sont endommagés ou usés.
4. Si le câble est coupé ou si l'isolation est endommagée, débranchez immédiatement la tondeuse. Il ne faut pas toucher les câbles électriques avant de couper le courant. Il ne faut pas réparer ou couper un câble endommagé, il faut le remplacer par un nouveau.
5. La rallonge ne doit pas être enroulée. Les câbles enroulés peuvent surchauffer et réduire l'efficacité de la tondeuse.
6. Tenez toujours le câble à distance de la tondeuse. Tondez toujours en vous éloignant de la prise de courant, et en vous déplaçant en faisant des va-et-vient, mais jamais des cercles.
7. Ne tirez pas le câble autour d'objets anguleux.
8. Coupez toujours le courant d'alimentation avant de débrancher la tondeuse, de déconnecter un raccord de câble ou d'enlever une rallonge.
9. Mettez l'appareil hors tension et débranchez-le de la prise secteur, puis examinez le câble d'alimentation électrique pour voir s'il présente des signes d'usure ou d'endommagement avant de l'enrouler pour le ranger. Ne tentez pas de réparer un câble endommagé. Remplacez-le par un câble neuf.
10. Enroulez toujours le câble bien soigneusement, en évitant les nœuds.
11. Ne jamais soulever la tondeuse par le câble.
12. Ne tirez jamais sur le câble pour le débrancher.
13. N'utilisez l'appareil qu'en courant alternatif comme indiqué sur l'étiquette d'identification du produit.
14. Nos produits sont doublement isolés selon la norme EN60335. En aucun cas, aucune partie du produit ne doit être connectée à la terre.

Câbles

Toute rallonge utilisée, le cas échéant, doit être conforme à la section minimale du tableau ci-dessous :

Tension Longueur du cordon Section

220-240V/50Hz jusqu'à 20 m 1,5 mm²

220-240V/50Hz 20 - 50 m 2,5 mm²

1. Des câbles secteur et des rallonges sont disponibles auprès de votre Centre de service après-vente produits d'extérieur agréé Husqvarna.
2. Utiliser seulement des rallonges de câble spécialement conçues pour un usage en extérieur et conformes à l'une des spécifications suivantes : gaine ordinaire de caoutchouc (60245 IEC 53), gaine ordinaire en PVC (60227 IEC 53) ou gaine ordinaire en PCP (polychloroprène) (60245 IEC 57)
3. En cas d'endommagement du câble de connexion court, celui-ci doit être remplacé par le fabricant, l'un de ses techniciens ou toute personne qualifiée afin d'éviter tout risque.

Préparation

1. Toujours porter des chaussures robustes et des pantalons lors de l'utilisation de cet outil. Ne pas faire fonctionner l'équipement quand vous êtes pieds nus ou portez des sandales ouvertes.
2. Il faut s'assurer de la propreté de la pelouse. Des brindilles, des pierres, des os, des bouts de fil de fer ou des débris peuvent être éjectés par la lame de la tondeuse.
3. Avant de mettre l'appareil en marche et après tout choc, vérifier qu'il ne présente aucun signe d'usure ou de dommage, et le réparer si nécessaire.
4. Les lames doivent être remplacées en même temps que leur système de fixation afin de maintenir l'équilibre.

Utilisation

1. Utilisez la tondeuse dans la lumière du jour ou quand il y a un bon éclairage artificiel.
2. Évitez l'utilisation de la tondeuse pour la tonte d'une pelouse mouillée.

Précautions à prendre

1. Prenez soin de ne pas glisser pendant la tonte d'une pelouse mouillée.
2. Sur les pentes, faites encore plus attention à ne pas perdre votre équilibre et portez des chaussures antidérapantes.
3. Dans un terrain incliné, il faut tondre la pelouse en travers, jamais du haut en bas de la pente et vice versa.
4. Il faut faire très attention pendant le changement de direction sur les terrains inclinés. Marchez, ne courez jamais.
5. Veillez à toujours adopter une position sûre et stable pendant la tonte, surtout sur les pentes. N'utilisez jamais la tondeuse à proximité d'une piscine ou d'un bassin d'ornement.
6. Ne coupez jamais l'herbe en tirant la tondeuse vers vous.
7. Il ne faut jamais tondre en tirant la tondeuse.
8. Arrêtez la tondeuse avant de la déplacer sur des surfaces non gazonnées. 11. Il ne faut jamais faire marcher une tondeuse avec des couvercles de protection endommagés ou sans protections mises en place.
9. Tenez toujours les mains et les pieds éloignés de l'outil de coupe, surtout en mettant le moteur en marche. 13. Il ne faut pas soulever la tondeuse pendant que le moteur tourne. 14. N'approchez pas vos mains du canal d'éjection d'herbe.
10. Ne soulevez ou ne transportez jamais une tondeuse en marche ou encore branchée au secteur.

16. Enlevez la prise du secteur : - Avant de laisser la tondeuse sans surveillance ; - Avant de dégager une obstruction ; - Avant de vérifier, de nettoyer ou d'effectuer des travaux sur l'appareil ; - Si vous heurtez un objet. Il ne faut pas utiliser votre tondeuse avant de s'assurer qu'elle est entièrement dans les conditions sûres d'utilisation ; - Si la tondeuse commence à vibrer anormalement. Effectuez une vérification immédiate. Des vibrations excessives peuvent être cause d'accidents.

Entretien et rangement

1. Attention : Ne jamais toucher la (les) lame(s) en mouvement.
2. Pour assurer des conditions de sécurité optimales lors de l'utilisation de la tondeuse, il faut maintenir les écrous, les boulons et les vis bien serrés.
3. Vérifiez fréquemment le bac rigide pour détecter les signes d'usure ou de détérioration.
4. Pour assurer la sécurité, remplacez les pièces usées ou endommagées.
5. Utilisez seulement la lame, le boulon de lame, les rondelles et le ventilateur de rechange spécifiés pour ce produit.
6. Pendant le réglage de la tondeuse, il faut prendre soin de ne pas se coincer les doigts entre les lames en rotation et les pièces fixes de la machine.
7. Ranger dans un endroit frais et sec et hors de portée des enfants. Ne pas laisser à l'extérieur.

Où utiliser votre tondeuse GARDENA PowerMax

La tondeuse GARDENA a été conçue pour tondre la pelouse des jardins et autres gazons. N'utilisez jamais la tondeuse sur une pente dont la déclivité dépasse 20°.

Pour éviter tout risque de blessure, n'utilisez jamais la

tondeuse pour égaliser les buissons, haies, arbustes, tailler et élaguer les plantes grimpantes ou l'herbe sur les toitures ou jardinières de balcon. La tondeuse ne doit pas non plus servir pour couper des branches, brindilles ou niveler les irrégularités du sol.

INFORMATION IMPORTANTE

Lors de la réception du fabricant, les roues sont en position haute. Ne mettez pas le produit en marche avant d'être passé de la position haute à la position 5. (Voir fig. A)

Assemblage des poignées inférieures sur la tondeuse à gazon

1. Insérer les parties inférieures du guidon dans le châssis et appuyer (B1).
2. Utiliser un tournevis cruciforme de type Pozidriv pour fixer le guidon au châssis à l'aide des vis et serrer fermement (B2).

Assemblage des poignées supérieures sur les poignées inférieures

Powermax 34E uniqueness

1. Vérifiez que la poignée supérieure est bien positionnée ; l'interrupteur de sécurité du boîtier de commande doit se trouver en haut.
2. Vérifiez que la poignée supérieure (C1) et la poignée inférieure (C2) du guidon sont bien alignées. Les deux trous sont destinés au réglage en hauteur de la poignée supérieure.
3. Montez la vis (C3), la rondelle (C4) et le papillon (C5). Vissez le papillon.
4. Répétez cette procédure de l'autre côté.
5. Fixez le câble sur les poignées à l'aide des clips fournis. Voir la page du sommaire pour le positionnement. Assurez-vous que le câble ne se coince pas entre les parties inférieure et supérieure de la poignée.

Powermax 37E et 42E uniquement

1. Positionnez le boulon de réglage (D1) en le passant par la partie inférieure du guidon. Répétez l'opération de l'autre côté.
2. Placez le dispositif de réglage d'inclinaison (D2) par-dessus le boulon de réglage et fixez-le à la partie inférieure du guidon, en vous assurant qu'il se clipse correctement en place. Répétez l'opération de l'autre côté.
3. Faites reposer la partie supérieure du guidon au sol, comme illustré à la Fig E, et positionnez les deux boulons de réglage des deux côtés, en vous assurant que le câble est correctement fixé dans le dispositif de réglage d'inclinaison (E1).
4. Fixez la molette de verrouillage (F1) sur le boulon de réglage et tournez deux fois dans le sens horaire, dans le sens du symbole de verrouillage (G).
5. Soulevez la partie supérieure du guidon pour la placer en position d'utilisation (H) et serrez à fond la molette de verrouillage dans le sens du symbole de verrouillage (G).
6. Fixez le câble sur la partie inférieure et la partie supérieure du guidon à l'aide des attaches-câbles fournies (J).

Assemblage du panier à herbes

Assemblage de la poignée du panier à herbes

1. Placez la poignée du panier à herbes dans les fentes du haut du panier à herbes et poussez jusqu'à ce qu'elle s'enclenche avec un déclic. (K1)
2. En regardant la partie inférieure du couvercle (K2), assurez-vous que les clips de la poignée du panier à herbes soient correctement placés. Assemblage du panier à herbes
3. Powermax 37E et 42E uniquement - Placer les moitiés du panier à herbes ensemble en alignant les clips. S'assurer que tous les clips soient correctement placés avant qu'ils s'enclenchent avec un déclic. (L)
4. Powermax 34E / 37E & 42E: - Placer le couvercle du panier à herbes sur le panier à herbes assemblé en alignant les clips. S'assurer que tous les clips soient correctement placés avant qu'ils s'enclenchent avec un déclic. (M)

Montage du bac de récupération assemblé, sur la tondeuse.

1. Soulevez le volet de sécurité (N1)
2. Powermax 37E et 42E uniquement:- Déposer le

déflecteur de déchiquetage (V1) de la goulotte de décharge (N2). 3. Vérifiez que la goulotte d'évacuation est propre et vide de tous débris (N2) 4. Positionnez le bac de récupération assemblé sur les deux points de centrage (N3) situés à l'arrière du carter, conformément à l'illustration. P1 5. Positionnez le volet de sécurité sur le dessus du bac de récupération. Vérifiez le bon positionnement du bac de récupération. - IMPORTANT! APRÈS MONTAGE, VÉRIFIEZ L'ABSENCE D'ÉCART ENTRE LE VOLET DE SÉCURITÉ ET LE BAC DE RÉCUPÉRATION. - Pour le retrait, inversez la procédure de pose. - Pour les zones gazonnées plus importantes où vous ne souhaitez pas récupérer l'herbe, la tondeuse peut être utilisée sans le bac de récupération. Veillez à bien fermer le volet de sécurité. Le volet de sécurité a été conçu de manière à ce que l'herbe tondue puisse être évacuée vers le bas, derrière la tondeuse.

Réglage de la hauteur de coupe

• Le réglage de la hauteur de coupe s'effectue en montant ou baissant les roues de la tondeuse, à l'aide du levier de réglage prévu à cet effet (A)
• La tondeuse vous propose cinq hauteurs de coupe (20-60 mm).

Hauteur de coupe: 1 & 2 - Basse, 3 - Moyenne, 4 & 5 - Haute

• REMARQUE La hauteur de coupe moyenne convient à la plupart des pelouses. Une coupe trop à ras risque d'endommager votre pelouse et d'avoir une incidence négative sur les performances de récupération de l'herbe tondue.

Réglage de la hauteur de guidon - Powermax 37E/42E uniquement

Ce produit est doté d'un guidon réglable, offrant 5 différentes positions adaptées à la taille de l'utilisateur. (Q)

Réglage de la hauteur de guidon

1. Tourner les deux molettes de verrouillage (R1) dans le sens antihoraire (environ 2 tours) dans le sens du symbole de déverrouillage (R2) jusqu'à ce que les dents se désengagent (R3), en s'assurant que la partie supérieure du guidon est

toujours supportée.

1. Régler la position du guidon à une hauteur confortable, en s'assurant que l'indicateur sur la molette de verrouillage (R4) se trouve à la même position sur les deux dispositifs de réglage d'inclinaison.
2. Visser les deux molettes de verrouillage jusqu'à ce que l'ensemble soit fixe.

Démarrage et arrêt de la tondeuse

Pour faire démarrer votre tondeuse

1. Raccordez la rallonge à l'arrière du boîtier de commande (S1).
2. Formez une boucle avec le cordon et poussez la boucle à travers la fente. (S2)
3. Pour caler le cordon, placez la boucle sur le crochet et refaites passer le cordon par la fente (S3).
4. Branchez la prise à l'alimentation et allumez la tondeuse.

Le boîtier de commande est muni d'un interrupteur de sécurité (S4) conçu pour éviter un démarrage involontaire de la tondeuse.

1. Appuyez sur et maintenez enfoncé l'interrupteur

de verrouillage (S4) du boîtier de commande, puis ramenez l'un des leviers Marche / Arrêt contre la poignée supérieure (S5). 6. Maintenez le levier Marche / Arrêt contre le levier supérieur et relâchez l'interrupteur de sécurité (S6). - REMARQUE - la tondeuse est munie de deux leviers Marche / Arrêt. Le démarrage de la tondeuse s'effectue avec l'un ou l'autre de ces leviers.

Pour arrêter votre tondeuse

1. Relâchez la pression exercée sur le levier Marche / Arrêt.

Fenêtre de contrôle du remplissage du panier à herbes

• À mesure que le panier à herbes se remplit, l'herbe est visible par la fenêtre (T1).

Lorsque la fenêtre/le panier à herbes est plein, il est temps de vider le panier à herbes.

Bouchon de déchiquetage - Powermax 37E/42E uniquement

Utilisation comme déchiqueteuse

1. Votre tondeuse à gazon est livrée avec un bouchon de déchiquetage. (V1)
2. Arrêtez votre tondeuse à gazon suivant la description figurant dans Démarrage et arrêt.
3. Soulevez le volet de sécurité et insérez le bouchon

de déchiquetage dans la goulotte de décharge arrière, (V2) en vous assurant qu'il est solidement fixé. (V3)

1. Le bouchon de déchiquetage empêche l'herbe d'être récupérée en bloquant la goulotte de récupération du dessous du tablier. (V4)

Schéma de tonte

Ce produit peut être utilisé pour tondre la pelouse par les méthodes suivantes :-

1. Avec bac à herbe :- l'herbe coupée est ramassée efficacement et compactée dans le bac à herbe. (P1)
2. Mulcheur en place - Powermax 37E et 42E uniquement :- l'herbe est finement coupée et réinsérée comme nutriment dans la pelouse (V3)
3. Éjection arrière :- Coupe efficacement l'herbe longue sans avoir à vider le bac à herbe (P2)

Schéma de tonte

1. Commencez par tondre le bord de la pelouse le plus proche de la prise d'alimentation secteur, pour que le cordon s'étende sur la pelouse déjà tondue.
2. Tondre deux fois par semaine durant la saison de

croissance. Si vous coupez l'herbe à plus d'un tiers de sa hauteur, votre pelouse en souffrira.

Ne surchargez pas votre tondeuse. La tonte d'herbe épaisse et longue risque de provoquer le ralentissement du moteur, perceptible au changement de sonorité du moteur. La chute de vitesse du moteur risque de provoquer la surcharge de la tondeuse et de l'endommager. Pour tondre l'herbe épaisse et longue, commencez par une première tonte en réglant la hauteur de coupe plus haut pour diminuer la charge imposée à la tondeuse. Voir la rubrique Réglage de la hauteur de coupe.

Peigne à bordure (W1)

Permet une coupe près des murs et des clôtures

Entretien de votre tondeuse

Nettoyage

• UTILISEZ DES GANTS
• IMPORTANT : - la propreté de votre tondeuse fait partie des impératifs d'entretien de ce produit. Les chutes d'herbe laissées dans les prises d'air ou sous le carter peuvent présenter un risque d'incendie.
• Retirez l'herbe du dessous du carter à l'aide d'une brosse. (X1)
• À l'aide d'une brosse souple, retirez les chutes d'herbe des prises d'air (X2), de la goulotte d'évacuation (X3) et du bac de récupération (X4).
• En utilisant une brosse souple, retirez l'herbe tondue de la fenêtre de visualisation (X5).
• Essuyez la surface de votre tondeuse à l'aide d'un chiffon sec (X6).
• IMPORTANT : ne nettoyez jamais votre tondeuse à l'eau. Ne la nettoyez jamais avec des produits chimiques, de l'essence ou des solvants – dont certains peuvent détruire les pièces en plastique de la tondeuse.

Remisage de votre tondeuse :

• Rangez la tondeuse dans un endroit sec, où elle

sera protégée de tout risque de détérioration. Powermax 34E

• Desserrer les écrous à oreilles pour permettre de replier les guidons au-dessus du produit (Z1), tout en assurant que la partie supérieure du guidon est correctement supportée.

Powermax 37E/42E

• Desserrer les dispositifs de réglage d'inclinaison pour permettre de replier les guidons au-dessus du produit (Z2), tout en assurant que la partie supérieure du guidon est correctement supportée. Vérifier que les molettes de verrouillage sont complètement desserrées (Y1) avant le repliement.
• Ranger le produit à la verticale en le reposant sur ses roues arrêté, comme illustré à la Fig Z3, en s'assurant que le haut de l'interrupteur-prise est logé dans le renforcement dessous le bac de ramassage.

1. Remplacer boulons, écrous ou vis, si nécessaire.
2. Nettoyez soigneusement votre tondeuse.
3. Veillez à bien ranger votre cordon électrique, pour éviter tout risque de détérioration.

Conseils de dépannage

La tondeuse ne fonctionne pas

1. Avez-vous suivi la bonne procédure de démarrage ? Voir la rubrique « Pour faire démarrer votre tondeuse ». 2. La tondeuse est-elle sous tension ?
2. Vérifiez le fusible de la prise. Remplacez le fusible grillé, le cas échéant. 4. Le fusible grille constamment ? : Débrancher immédiatement de la prise secteur et consulter votre Centre de Service GARDENA. Performances de récupération de l'herbe décevantes 1. Débranchez la tondeuse de l'alimentation secteur. 2. Nettoyez les sorties des prises d'air, la goulotte d'évacuation et le dessous du carter. 3. Sélectionnez un réglage de hauteur de coupe plus élevé. Voir la rubrique Réglage de la hauteur de coupe. 4. Si la récupération ne s'effectue toujours pas de manière satisfaisante : Débrancher immédiatement de la prise secteur et consulter votre Centre de Service GARDENA.

Excès de vibrations

1. Débranchez la tondeuse de l'alimentation secteur. 2. Vérifiez que la lame est bien installée. 3. Si la lame est endommagée ou usée, remplacez-la par une neuve. 4. Si les vibrations persistent : Débrancher immédiatement de la prise secteur et consulter votre Centre de Service GARDENA.

La tondeuse devient lourde à pousser

1. Débranchez la tondeuse de l'alimentation secteur. 2. Sur l'herbe haute ou les sols irréguliers, une hauteur de coupe plus élevée doit être sélectionnée. Voir la rubrique Réglage de la hauteur de coupe. 3. Vérifiez que les roues tournent librement. 4. Si le problème persiste : Débrancher immédiatement de la prise secteur et consulter votre Centre de Service GARDENA.

Pièces de rechange

Lame

GARDENA 34E Art. : 4015-20

GARDENA 37E Art. : 4016-20

GARDENA 42E Art. : 4017-20

Numéro de pièce : 585207101

Numéro de pièce : 585207001

Numéro de pièce : 585206901

Informations concernant l'environnement

Le symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être traité comme déchet ménager. Il doit obligatoirement être déposé au point de collecte prévu pour le recyclage du matériel électrique et électronique. En vous conformant à une procédure d'enlèvement correcte du produit devenu obsolète, vous aiderez à prévenir tout effet nuisible à l'environnement et à la santé, qu'une manipulation inappropriée de celui-ci pourrait autrement provoquer. Pour de plus amples informations sur le recyclage de ce produit, veuillez contacter votre mairie ou collectivité locale, la déchetterie de votre localité ou le magasin où vous avez acheté le produit.

Garantie / Service

GARDENA garantit ce produit deux ans (à compter de la date d'achat). Cette garantie couvre tous défauts graves constatés sur l'appareil et résultant manifestement d'un vice de pièce ou de fabrication.

Selon les termes de cette garantie, nous nous engageons à remplacer ou réparer l'appareil, gratuitement, si les conditions suivantes sont respectées :

L'appareil ne doit avoir subi aucune manipulation abusive et être utilisé conformément à la notice. - Ni l'acheteur ni un tiers non autorisé n'ont essayé de réparer l'appareil.

La lame est une pièce d'usure non couverte par la garantie. Cette garantie de fabrication n'a aucune incidence sur d'éventuelles demandes de prise en charge sous garantie déjà soumises au concessionnaire / revendeur. En cas de panne de votre tondeuse Powermax, veuillez renvoyer l'appareil défectueux, avec une copie du reçu / ticket de caisse et une description du dysfonctionnement constaté, port payé, à l'un des Centres de service GARDENA répertoriés au verso de cette notice.

EU Déclaration de Conformité

Le soussigné Husqvarna AB, S-561 82, Huskvarna, Sweden, confirme la conformité des appareils ci-dessous avec les lignes directrices harmonisées de l'UE, les normes de sécurité de l'UE et les normes applicables spécifiques à ce type de produits, à la sortie d'usine. Toute modification apportée à ces appareils sans notre autorisation annule ce certificat.

Désignation : Lawnmower = Tondeuse à gazon

Désignation du type : 34E, 37E, 42E

Année du marquage CE : 2013

Directives UE :

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

Normes EN harmonisées :

EN60335-1, EN60335-2-77, EN50366, EN55014-1, EN61000-3-2, EN61000-3-3

Niveau de pression acoustique Niveau LPA conforme à la norme EN60335-2-77 du tableau.

Vibrations Valeur awh conforme à la norme EN ISO 20643 du tableau.

Valeurs de niveau sonore LwA conformes à la norme 2000/14/CE du tableau.

Procédure d'évaluation de conformité.. Annexe VI

Organisme notifié. Intertek, Cleeve Road

Leatherhead, Surrey

KT22 7SB, England

Huskvarna 18/10/2013

P. Lameli

9-11 allée des Pierres Mayettes

ZAC des Barbanniers, B.P. 99

-F-92232 GENNEVILLIERS

cedex

Tél. [phone]

service.consommateurs@

gardena.fr

Grande-Bretagne

Husqvarna UK Ltd

Preston Road

39, rue Jacques Stas

Luxembourg-Gasperich 2549

Case Postale No. 12

Luxembourg 2010

Téléphone : ([phone]

[e-mail]

Pays-Bas
