WS6822BLAB - Centrale météo LA CROSSE TECHNOLOGY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station météo colorée
Marque	La Crosse Technology
Modèle	WS6822BLAB
Dimensions de la station	17,5 x 16,2 x 3,4 cm
Dimensions du capteur extérieur	4,0 x 13,0 x 2,0 cm
Alimentation station	Adaptateur secteur 5,0 V AC (modèle HX0180500150A2E) ou 3 piles AA LR6 (option)
Alimentation capteur extérieur	2 piles AA LR6
Plage de température intérieure	0 °C à 37 °C
Plage d'humidité intérieure	10 % à 99 % HR
Plage de température extérieure	-40 °C à 60 °C
Plage d'humidité extérieure	10 % à 99 % HR
Distance de transmission	100 m (330 pieds) en champ libre
Fréquence radio	433 MHz
Réception horaire	DCF77 (radio-pilotée)
Fonctions principales	Prévisions météo (6 icônes), tendances, alertes température/humidité, rétroéclairage réglable, enregistrement des valeurs hautes/basses, indice de chaleur, point de rosée
Affichage	LCD couleur avec avant-plan saisonnier
Rétroéclairage	3 niveaux (fort, moyen, éteint) avec secteur ; temporaire sur piles
Type de piles recommandées pour capteur par temps froid	Piles au lithium pour températures inférieures à -29 °C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas ouvrir l'adaptateur. Utiliser uniquement l'adaptateur fourni. Tenir hors de portée des enfants. Ne pas exposer au feu ou à des températures extrêmes.
Réparabilité	Non réparable par l'utilisateur. Contacter un service qualifié.

FOIRE AUX QUESTIONS - WS6822BLAB LA CROSSE TECHNOLOGY

Comment installer la station météo ?

Insérez 2 piles AA dans le capteur extérieur, puis branchez l'adaptateur secteur à la station. (Optionnel) insérez 3 piles AA dans la station. Après 5 minutes, placez le capteur à l'extérieur à l'abri de la pluie et du soleil.

Comment régler l'heure et la date ?

Maintenez la touche REG pendant 3 secondes. Utilisez les touches + ou - pour ajuster les valeurs. Appuyez brièvement sur REG pour confirmer et passer au réglage suivant.

Que faire si l'affichage ne reçoit pas le signal du capteur extérieur ?

Vérifiez les piles du capteur. Maintenez la touche RECH pendant 3 secondes pour lancer une recherche. L'icône de signal s'anime. Si aucun signal après 3 minutes, rapprochez le capteur de la station.

Comment changer les piles du capteur extérieur ?

Ouvrez le compartiment à piles du capteur. Remplacez les 2 piles AA en respectant les polarités. Refermez le compartiment. L'icône de piles faibles disparaît.

Comment activer ou désactiver les alertes de température/humidité ?

Maintenez la touche ALERTES pendant 3 secondes. Utilisez + ou - pour mettre ON ou OFF. Si ON, appuyez brièvement sur ALERTES pour régler la valeur seuil. Appuyez sur LUM pour quitter.

Que signifie l'icône de piles faibles ?

Si l'icône apparaît dans la section extérieure, remplacez les piles du capteur. Si elle apparaît dans la section intérieure, remplacez les piles de la station (si utilisées).

Comment interpréter les prévisions météo ?

La station affiche 6 icônes : ensoleillé, partiellement ensoleillé, nuageux, pluvieux, orageux, neigeux (si T<0°C). La prévision est basée sur la pression atmosphérique et couvre les 12 prochaines heures avec une précision de 70-75% après 7 jours d'étalonnage.

La station fonctionne-t-elle uniquement sur piles ?

Oui, mais sans adaptateur secteur, le rétroéclairage ne s'allume que brièvement lorsque vous appuyez sur la touche LUM. Pour un rétroéclairage permanent, utilisez l'adaptateur secteur.

Quelle est la portée maximale entre le capteur et la station ?

La portée est de 100 mètres (330 pieds) en champ libre. Les murs et obstacles réduisent cette distance.

Que faire si l'heure radio-pilotée ne se synchronise pas ?

Vérifiez que le fuseau horaire est correct dans les réglages. Éloignez la station d'appareils électriques (TV, micro-ondes, routeur). La recherche automatique se fait à 1h, 2h, 3h, 4h et 5h. Vous pouvez aussi appuyer brièvement sur RECH pour forcer une recherche.

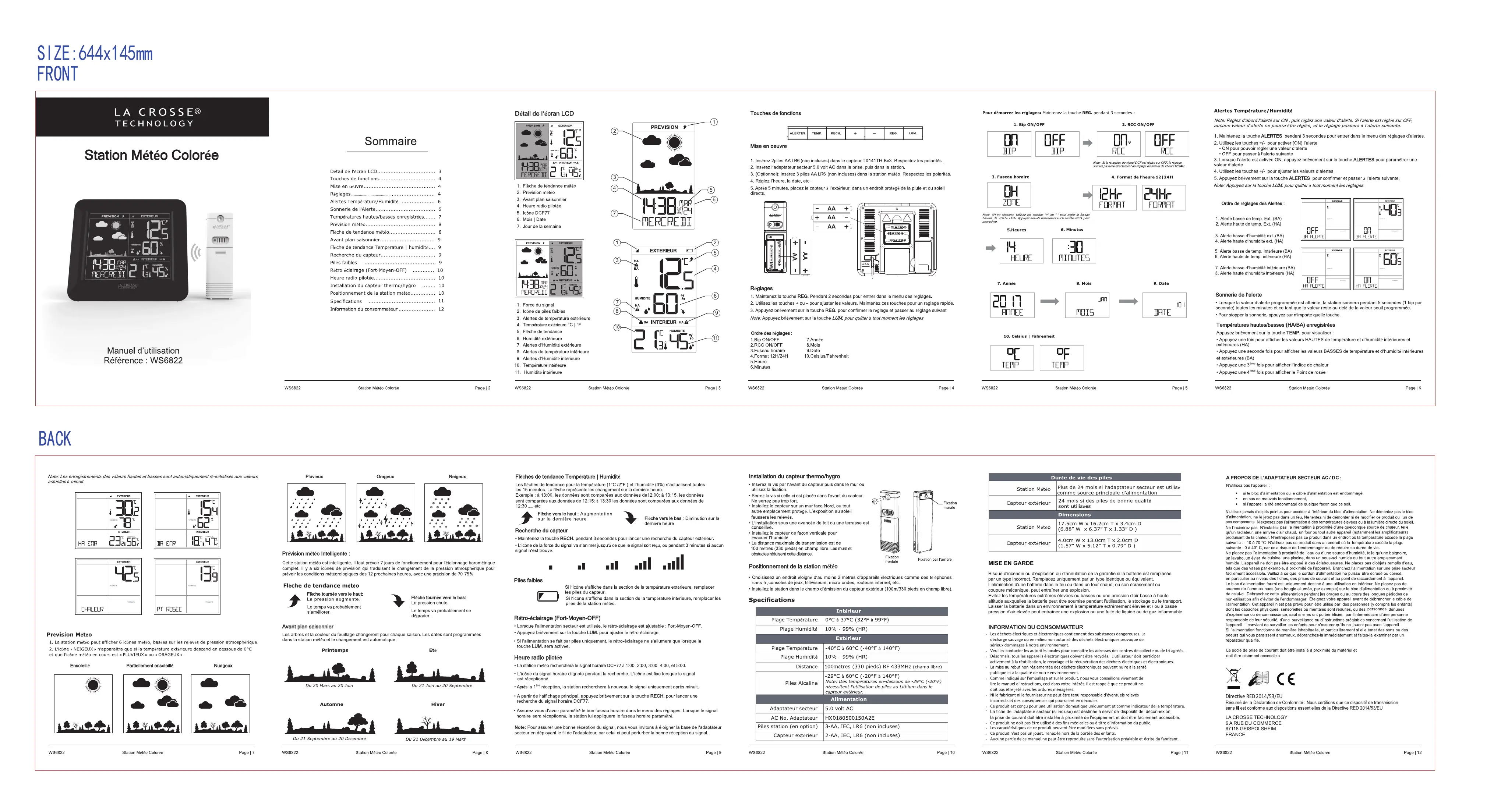

MODE D'EMPLOI WS6822BLAB LA CROSSE TECHNOLOGY

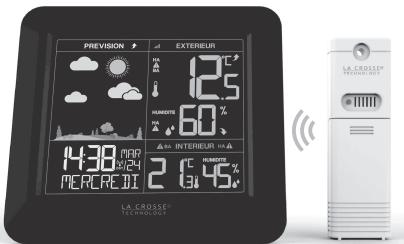

Station Météo Colorée

Manuel d'utilisation
Référence : WS6822

Détail de l'écran LCD

1. Flèche de tendance météo
2. Prévision météo
3. Avant plan saisonnier
4. Heure radio p
5. Icône DCF77
6. Mois | Date
7. Jour de la semaine

1. Force du signal
2. Icône de piles faibles
3. Alertes de température extérieu
4. Température extérieure °C | °F
5. Flèche de tendance
6. Humidité extérieure
7. Alertes d'Humidité extérieure
8. Alertes de température intérieure
9. Alertes d'Humidité intérieure
10. Texas / state int/ivs
10. Temperature Intérieure

Touches de fonctions

Mise en oeuvre
1. Insérez 2piles AA LR6 (non incluses) dans le capteur TX141TH-Bv3. Respectez les polarités.
2. Insérez l'adaptateur secteur 5.0 volt AC dans la prise, puis dans la station.
3. (Optionnel): insérez 3 piles AA LR6 (non incluses) dans la station météo. Respectez les polarités. 4. Réglez l'heure, la date, etc.
5. Après 5 minutes, placez le capteur à l'extérieur, dans un endroit protégé de la pluie et du soleil directs.

Réglages

1. Maintenez la touche REG. Pendant 2 secondes pour entrer dans le menu des réglages.

2. Utilisez les touches + ou - pour ajuster les valeurs. Maintenez ces touches pour un réglage rapide.

3. Appuyez brièvement sur la touche REG. pour confirmer le réglage et passer au réglage suivant

Note: Appuyez brièvement sur la touche LUM. pour quitter à tout moment les réglages

Ordre des réglages :

1. Bip ON/OFF

2.RCC ON/OFF 3.Eurology

3.1 useau horaire 4. Format 12H/24H

1. Heure

6.Minutes

Pour démarrer les réglages: Maintenez la touche REG. pendant 3 secondes
1. Bip ON/OFF
2. RCC ON/OFF

Note: Si la réception du signal DCF est réglée sur OFF, le réglage suivant passera directement au réglage du format de l'heure 12/24H.

1. Format de l'heure 12|24H

   Note: 0H va clignoter. Utilisez les touches "+" ou "-" pour régler le fuseau horaire, de -12H o +12H. Appuyez ensuite brievement sur la touche REG. pour poursuivre.

5.Heures

[Non-Text]

Alertes Température/Humidité

Note: Réglez d'abord l'alerte sur ON, puis réglez une valeur d'alerte. Si l'alerte est réglée sur OFF, aucune valeur d'alerte ne pourra être réglée, et le réglage passera à l'alerte suivante.

1. Maintenez la touche ALERTES pendant 3 secondes pour entrer dans le menu des réglages d'alertes.
2. Utilisez les touches +/- pour activer (ON) l'alerte.

• ON pour pouvoir régler une valeur d'alerte

• OFF pour passer à l'alerte suivante

1. Lorsque l'alerte est activée ON, appuyez brièvement sur la touche ALERTES pour paramétrer une valeur d'alerte.

2. Utilisez les touches +/- pour ajuster les valeurs d'alertes.

3. Appuyez brièvement sur la touche ALERTES pour confirmer et passer à l'alerte suivante Note: Appuyez sur la touche LUM, pour quitter à tout moment les réglages.

Ordre de réglages des Alertes
1. Alerte basse de temp. Ext. (BA) 2. Alerte haute de temp. Ext. (HA)
3. Alerte basse d'humidité ext. (BA) 4. Alerte haute d'humidité ext. (HA)
5. Alerte basse de temp. Intérieure (BA) 6. Alerte haute de temp. intérieure (HA)
7. Alerte basse d'humidité intérieure (BA) 8. Alerte haute d'humidité intérieure (HA)

Sonnerie de l'alerte

- Lorsque la valeur d'alerte programmée est atteinte, la station sonnera pendant 5 secondes (1 bip par seconde) toutes les minutes et ce tant que la valeur reste au-delà de la valeur seuil programmée. - Pour stopper la sonnerie, appuyez sur n'importe quelle touche.

Températures hautes/basses (HA/BA) enregistrées

Appuyez brièvement sur la touche TEMP. pour visualiser

- Appuyez une fois pour afficher les valeurs HAUTES de température et d'humidité intérieures et extérieures (HA)

- Appuyez une seconde fois pour afficher les valeurs BASSES de température et d'humidité intérieures et extérieures (BA)

- Appuyez une 3 ^ème fois pour afficher l'indice de chaleur

- Appuyez une 4 ^ème fois pour afficher le Point de rosée

BACK

Note: Les enregistrements des valeurs hautes et basses sont automatiquement ré-initialisés aux valeurs actuelles à minuit.

Prévision Météo

1. La station météo peut afficher 6 icônes météo, basées sur les relevés de pression atmosphérique.
2. L'icône « NEIGEUX » n'apparaitra que si la température extérieure descend en dessous de 0°C et que l'icône météo en cours est « PLUVIEUX » ou « ORAGEUX ».

Ensoleillé

Partiellement ensoleillé

Nuageux

Station Météo Colorée

Page | 7

Pluvieux

Orageux

Neigeux

Prévision météo Intelligente :

Cette station météo est intelligente. Il faut prévoir 7 jours de fonctionnement pour l'étalonnage barométrique complet. Il y a six icônes de prévision qui traduisent le changement de la pression atmosphérique pour prévoir les conditions météorologiques des 12 prochaines heures, avec une précision de 70-75%.

Flèche de tendance météo

Flèche tournée vers le bas: La pression chute. Le temps va probablement se dégrader.

Avant plan saisonnier

Les arbres et la couleur du feuillage changeront pour chaque saison. Les dates sont programmées dans la station météo et le changement est automatique.

Printemps

Eté

Automne

Hiver

Du 21 Septembre au 20 Décembre

embre

Flèches de tendance Température | Humidité

Les flèches de tendance pour la température (1°C /2°F) et l'humidité (3%) s'actualisent toutes les 15 minutes. La flèche représente les changement sur la dernière heure.

Exemple : à 13:00, les données sont comparées aux données de 12:00; à 13:15, les données sont comparées aux données de 12:15; à 13:30 les données sont comparées aux données de 12:30 .... etc

Flèche vers le bas : Diminution sur la dernière heure

Recherche du capteur

- Maintenez la touche RECH. pendant 3 secondes pour lancer une recherche du capteur extérieur.

- L'icône de la force du signal va s'animer jusqu'à ce que le signal soit reçu, ou pendant 3 minutes si aucun signal n'est trouvé.

Piles faibles

Si l'icône s'affiche dans la section de la température extérieure, remplacer les piles du capteur.

Si l'icône s'affiche

piles de la station météo.

Rétro-éclairage (Fort-Moyen-OFF)

- Lorsque l'alimentation secteur est utilisée, le rétro-éclairage est ajustable : Fort-Moyen-OFF. - Appuyez brièvement sur la touche LUM. pour ajuster le rétro-éclairage.

- Si l'alimentation se fait par piles uniquement, le rétro-éclairage ne s'allumera que lorsque la touche LUM. sera activée.

Heure radio pilotée

• La station météo recherchera le signal horaire DCF77 à 1:00, 2:00, 3:00, 4:00, et 5:00.

- L'icône du signal horaire clignote pendant la recherche. L'icône est fixe lorsque le signal est réceptionné.

- Après la 1^ère réception, la station recherchera à nouveau le signal uniquement après minuit.

- A partir de l'affichage principal, appuyez brièvement sur la touche RECH, pour lancer une recherche du signal horaire DCF77.

- Assurez vous d'avoir paramétré le bon fuseau horaire dans le menu des réglages. Lorsque le signal horaire sera réceptionné, la station lui appliquera le fuseau horaire paramétré.

Note: Pour assurer une bonne réception du signal, nous vous invitons à éloigner la base de l'adaptateur secteur en déployant le fil de l'adaptateur, car celui-ci peut perturber la bonne réception du signal.

WS6822

Station Météo Colorée

Page | 9

Installation du capteur thermo/hygro

- Insérez la vis par l'avant du capteur puis dans le mur ou utilisez la fixation.

- Serrez la vis si celle-ci est placée dans l'avant du capteur.

Ne serrez pas trop fort. Insteller la contour sur un surface Nord, ou tout

- installez le capteur sur un multi-face Nord, ou tout autre emplacement protégé. L'exposition au soleil

Laure emplacement protoger d'exposition du colon faussera les relevés.

• L'installation sous une avancée de toit ou une terrasse est conseillée.

- Installez le capteur de façon verticale pour évacuer l'humidité

- La distance maximale de transmission est de 100 mètres (330 pieds) en champ libre. Les m obstacles réduisent cette distance.

Positionnement de la station météo

- Choisissez un endroit éloigné d'au moins 2 mètres d'appareils électriques comme des téléphones sans fjl, consoles de jeux, téléviseurs, micro-ondes, routeurs internet, etc.

- Installez la station dans le champ d'émission du capteur extérieur (100m/330 pieds en champ libre).

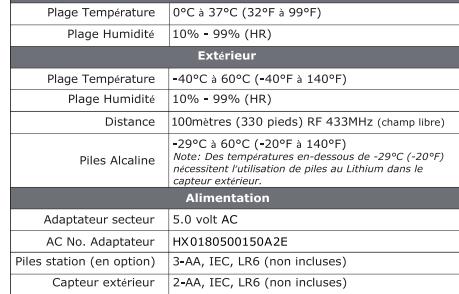

Specifications

Intérieur

Station Météo Colorée

Page | 10

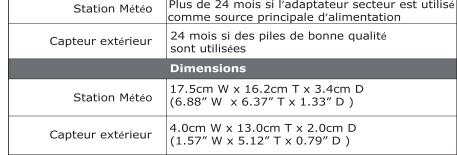

Durée de vie des piles

MISE EN GARDE

Risque d'incendie ou d'explosion ou d'annulation de la garantie si la batterie est remplacée par un type incorrect. Remplacez uniquement par un type identique ou équivalent. L'élimination d'une batterie dans le feu ou dans un four chaud, ou son écrasement ou coupure mécanique, peut entraîner une explosion

Evitez les températures extrêmes élevées ou basses ou une pression d'air basse à haute altitude auxquelles la batterie peut être soumise pendant l'utilisation, le stockage ou le transport. Laisser la batterie dans un environnement à température extrêmement élevée et / ou à basse pression d'air élevée peut entraîner une explosion ou une fuite de liquide ou de gaz inflammable

INFORMATION DU CONSOMMATEUR

Les déchets électriques et électroniques contiennent des substances dangereuses. La décharge sauvage ou en milieu non autorisé des déchets électroniques provoque de sérieux dommages à notre environnement.
- Veuillez contacter les autorités locales pour connaître les adresses des centres de collecte ou de tri agréés. - Désormais, tous les appareils électroniques doivent être recyclés. L'utilisateur doit participer activement à la réutilisation, le recyclage et la récupération des déchets électroniques et électroniques. - La mise au rebut non réglementée des déchets électroniques peuvent nuire à la santé
publique et à la qualité de notre environnement. Comme indiqué sur l'emballage et sur le produit, nous vous conseillons vivement de lire le manuel d'instructions, ceci dans votre intérêt. Il est rappelé que ce produit ne doit pas être jeté avec les ordures ménagères.
- Ni le fabricant ni le fournisseur ne peut être tenu responsable d'éventuels relevés incorrects et des conséquences qui pourraient en découler.
- Ce produit est conçu pour une utilisation domestique uniquement et comme indicateur de la température. - La fiche de l'adaptateur secteur (si incluse) est destinée à servir de dispositif de déconnexion, - la prise de courant doit être installée à proximité de l'équipement et doit être facilement accessible. - Ce produit ne doit pas être utilisé à des fins médicales ou à titre d'information du public. - Les caractéristiques de ce produit peuvent être modifiées sans préavis. - Ce produit n'est pas un jouet. Tenez-le hors de la portée des enfants.
- Aucune partie de ce manuel ne peut être reproduite sans l'autorisation préalable et écrite du fabricant

WS6822

Station Météo Colorée

Page | 11

A PROPOS DE L'ADAPTATEUR SECTEUR AC/DC:

N'utilisez pas l'appareil :

• si le bloc d'alimentation ou le câble d'alimentation est endommagé,

• en cas de mauvais fonctionnement,

• si l'appareil a été endommagé de quelque façon que ce soit

N'utilise jamais d'objets pointus pour accéder à l'intérieur du bloc d'alimentation. Ne démontez pas le bloc d'alimentation, ne le jetez pas dans un feu. Ne tentez ni de démonter ni de modifier ce produit ou fin de ses composants. N'exposez pas l'alimentation à des températures élevées ou la lumière directe du soleil. Ne fimicinzéz pas. N'installée pas l'alimentation à proximité d'une quelconque source de chaleur, telle qu'un arrêtant d'immater des pouvants (sauf, un etc.). Un apparaient dans un éventur des activités amplifications, en faisant de la chaleur. N'entreposée cas se produit dans un eletro où la température excédée la plage suivante : - 10 à 70 °C. N'utilise pas ce produit dans un endroit où la température excédée la plage suivante : 0 à 40 °C, car cela risque de l'endommager ou de réduire sa durée de vie. Ne placez pas l'alimentation à proximité de l'eau ou d'une source d'humidité, telle qu'une baignoire, un lavabo, un évier de cuisine, une piscine, dans un sous-sol humide ou tout autre emplacement humide. L'appareil ne doit pas être exposé à des écléboursures. Ne placez pas d'objets remplis d'eau, et les vêts sur les éventurs de la vente, et les vêts sur les éventurs de leur secteur facilement accessible. Veiltez à ce que le cordon d'alimentation ne puisse être écrasé ou coincé, en particulier au niveau des fiches, des prises de courant et au point de raccordement à l'appareil. Le bloc d'alimentation foumi est uniquement destiné à une utilisation en élérieur. Ne placez pas de sources de flammes nues (une bougie allumée, par exemple) sur le bloc d'alimentation ou à proximité de celui-ci. Débranchez cette alimentation pendant les orages ou au cours des longues périodes de non-utilisation afin d'éviter de l'ondommager. Ésteignez votre appareil avant de débrancher le cable de l'appareil. En effet d'éviter de l'appareil a été débranchez d'une netto de la vente (dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénunés d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Si l'alimentation fonctionne de manière inhabituelle, et particulièrement si elle émet des sons ou des personnes dénunés anormaux, débranchez-la immédiatement et faites-ta examiner par un réparateur qualifié.

Le socle de prise de courant doit être installé à proximité du matériel et doit être aisément accessible.

Directive RED 2014/53/EU

Résumé de la Déclaration de Conformité : Nous certifions que ce dispositif de transmission sans fil est conforme aux dispositions essentielles de la Directive RED 2014/53/EU

Station Météo Colorée

Page | 12
